⚠︎ Certifique-se de que o Beam Studio e o firmware do beamo II estejam atualizados para a versão mais recente.
Descrição
Este artigo irá guiá-lo pelo processo de calibração do acessório de Laser Infravermelho IR de 2W.
Quando a Calibração da Câmera é Necessária
1. Ao usar o módulo pela primeira vez.
2. Quando a máquina foi realocada.
3. Quando houver discrepância entre a pré-visualização da câmera e a posição real da gravação.
Nota:
A calibração da câmera é necessária para o uso inicial da função de pré-visualização da câmera.
Etapa 1 - Confirmar a Versão do Beam Studio e do Firmware

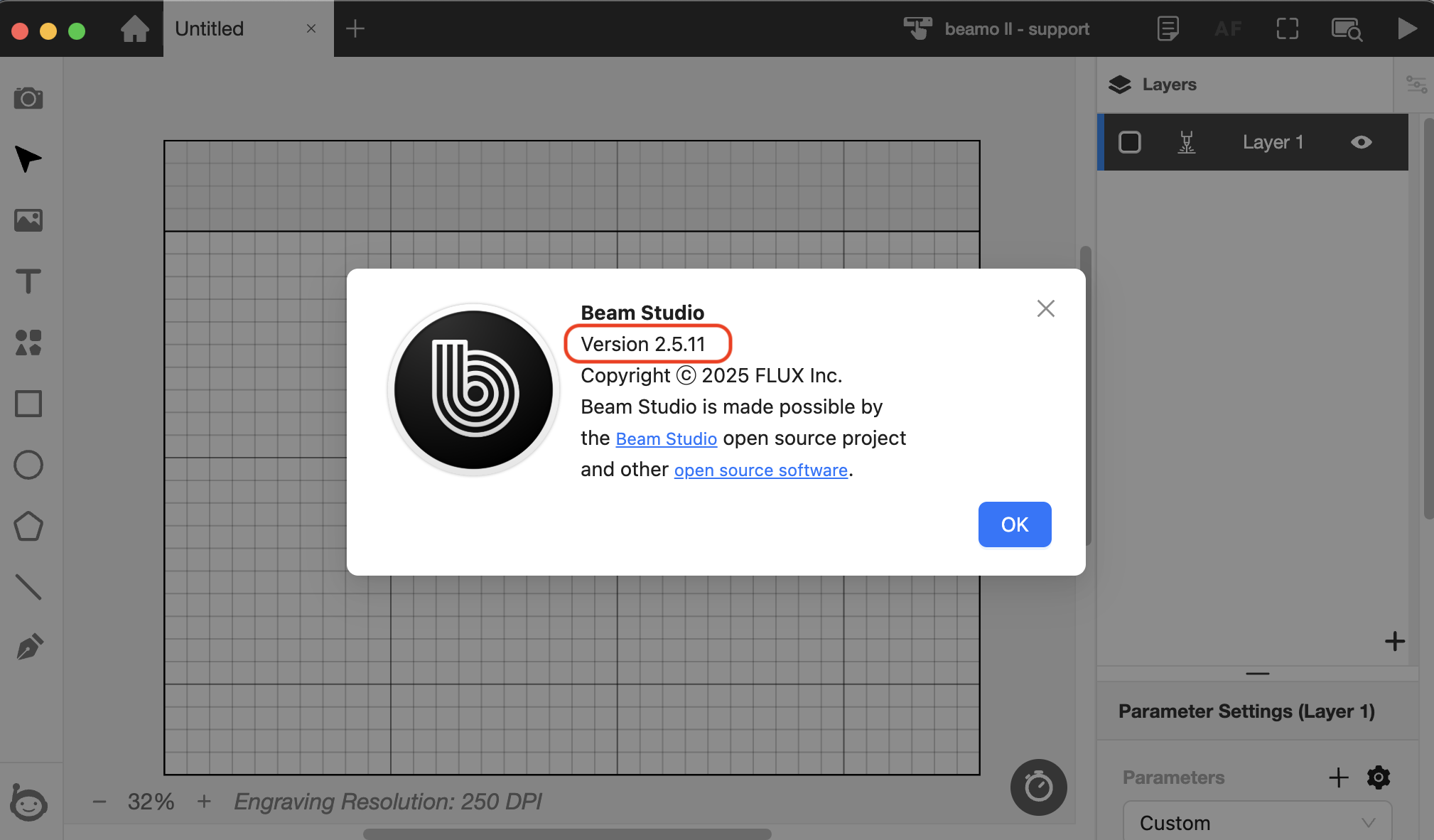

- Versão de software necessária: Beam Studio 2.5.11 ou superior. (Link para Download)
- Versão de firmware necessária: 6.1.6 ou superior. (Link para Download)
Etapa 2 - Preparação
Materiais a preparar:

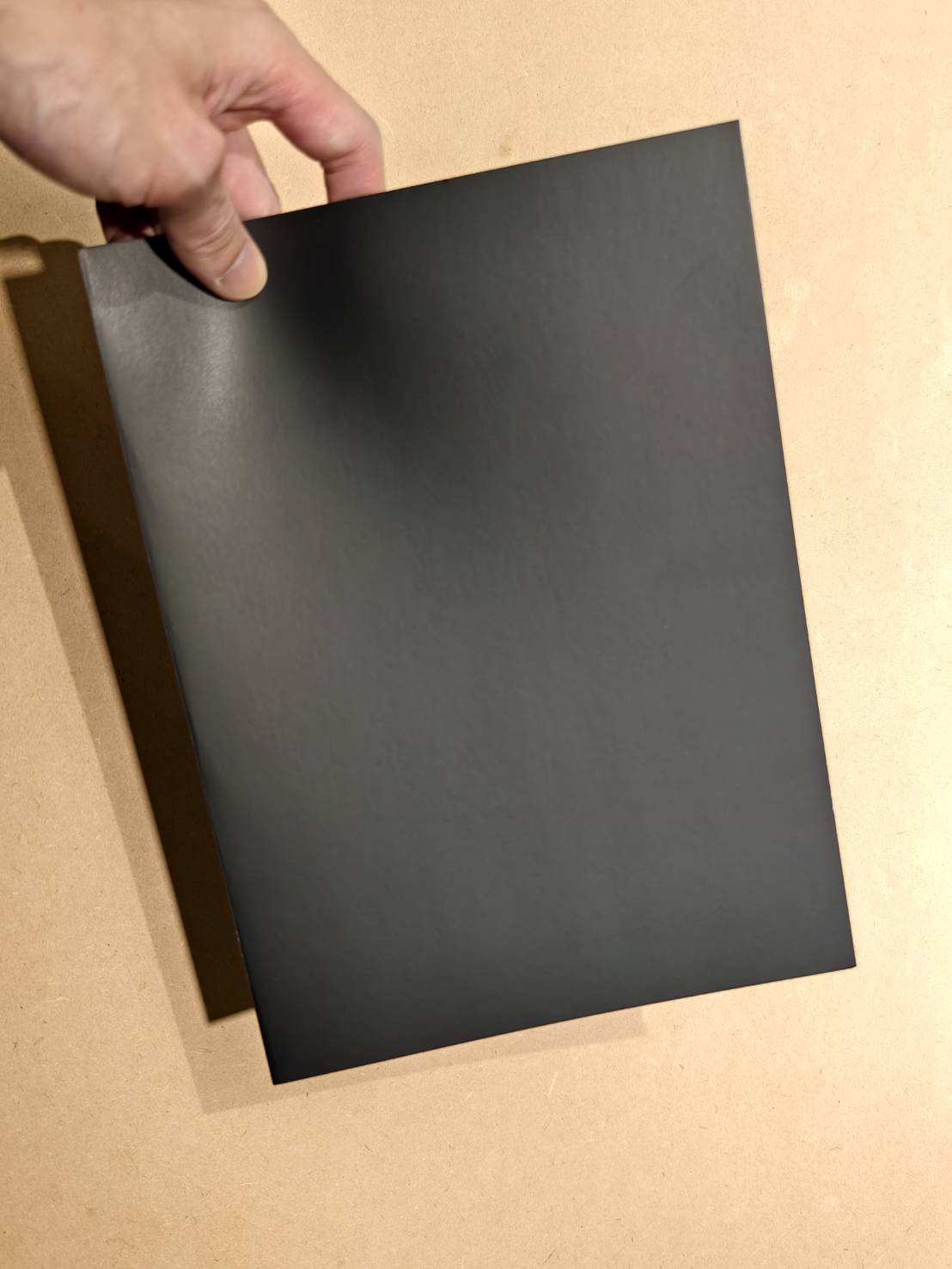

Uma folha A4 de papel cartão preto/papel preto ou acrílico preto.
Etapa 3 - Posicionar o Papel Preto

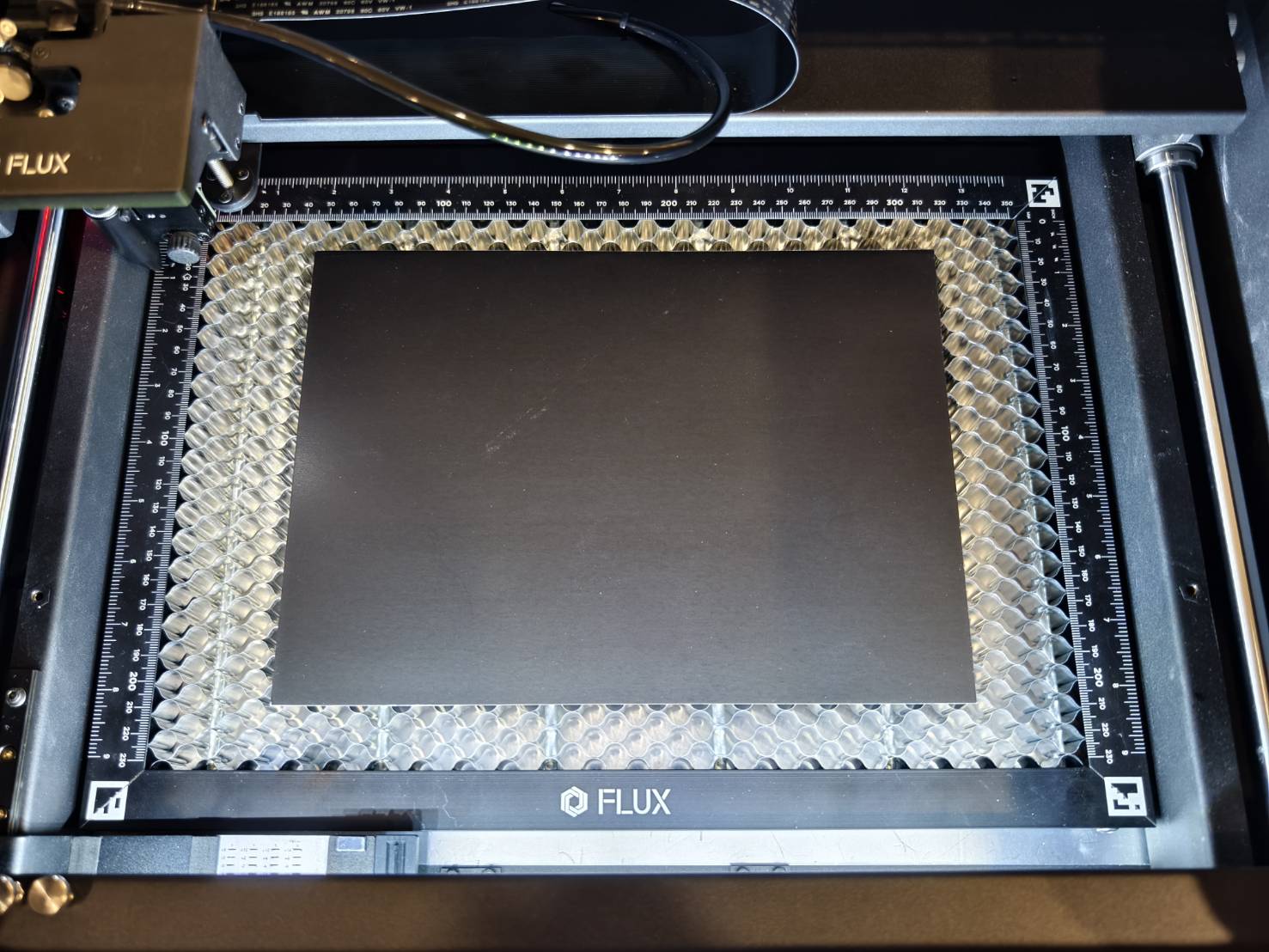

Posicione o papel preto no centro da área de trabalho.
Etapa 4 - Realizar o Foco Automático
Mova manualmente o cabeçote do laser sobre o papel preto e, em seguida, abaixe a sonda de foco para acionar o foco automático.
Depois disso, feche a tampa.
Etapa 5 - Ativar o módulo de laser infravermelho de 2W
Inicie o Beam Studio, conecte-se à sua máquina e ative o Laser Infravermelho IR de 2W nas Configurações do Documento
Etapa 6 - Aumentar o brilho da câmera
Realize uma pré-visualização da câmera e ajuste o brilho da câmera usando a ferramenta na parte inferior.
Etapa 7 - Iniciar a Calibração do Módulo Infravermelho

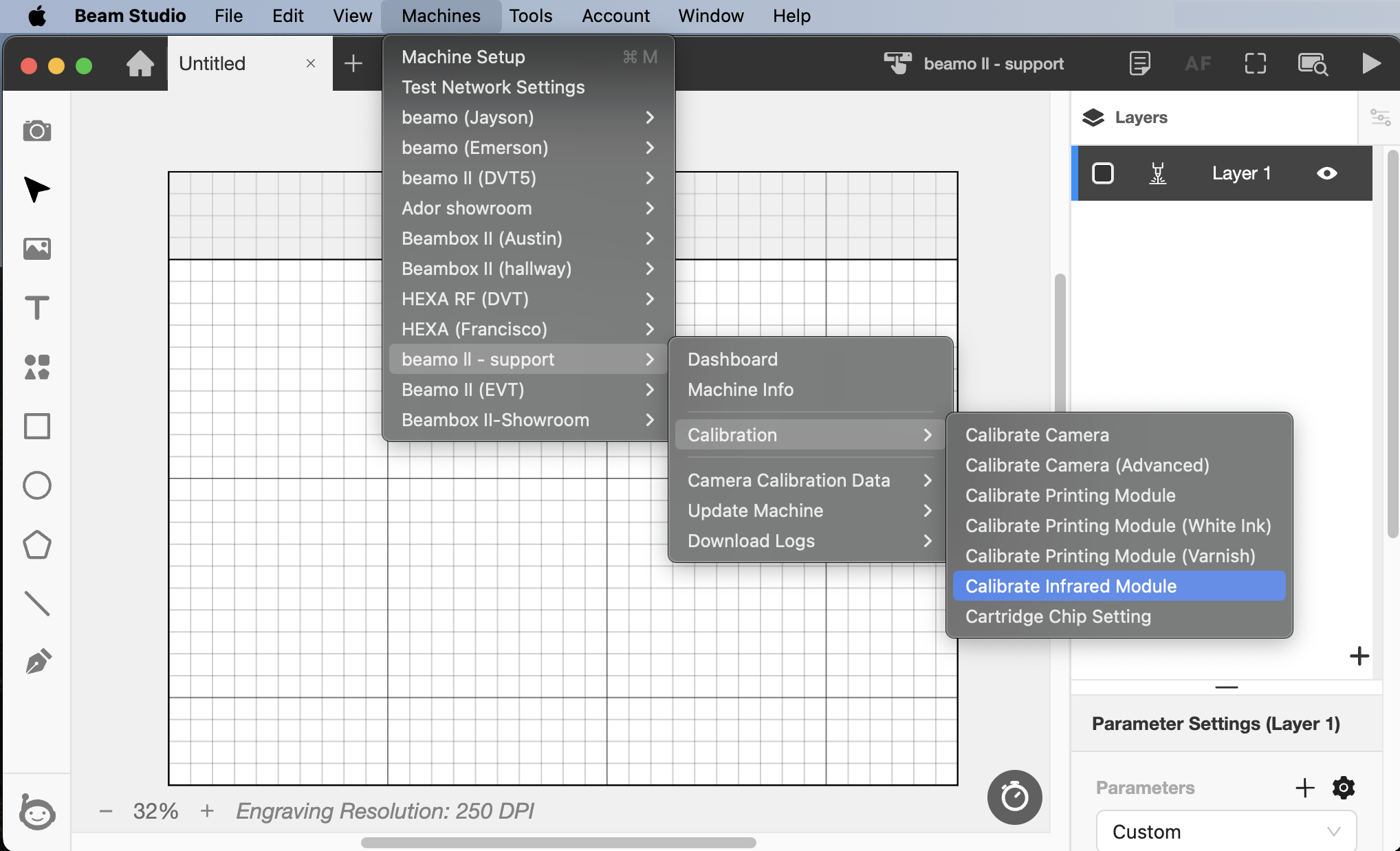

- Na barra superior, selecione "Máquinas" >> "Nome da Máquina" >> "Calibração" >> "Calibrar Módulo Infravermelho".

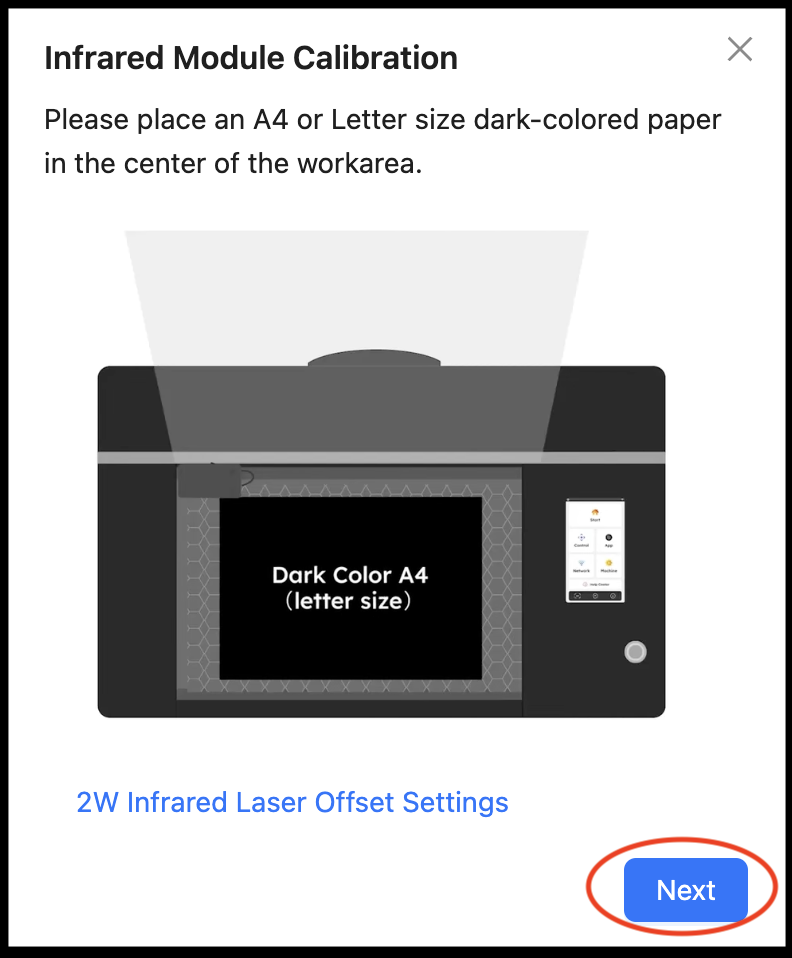

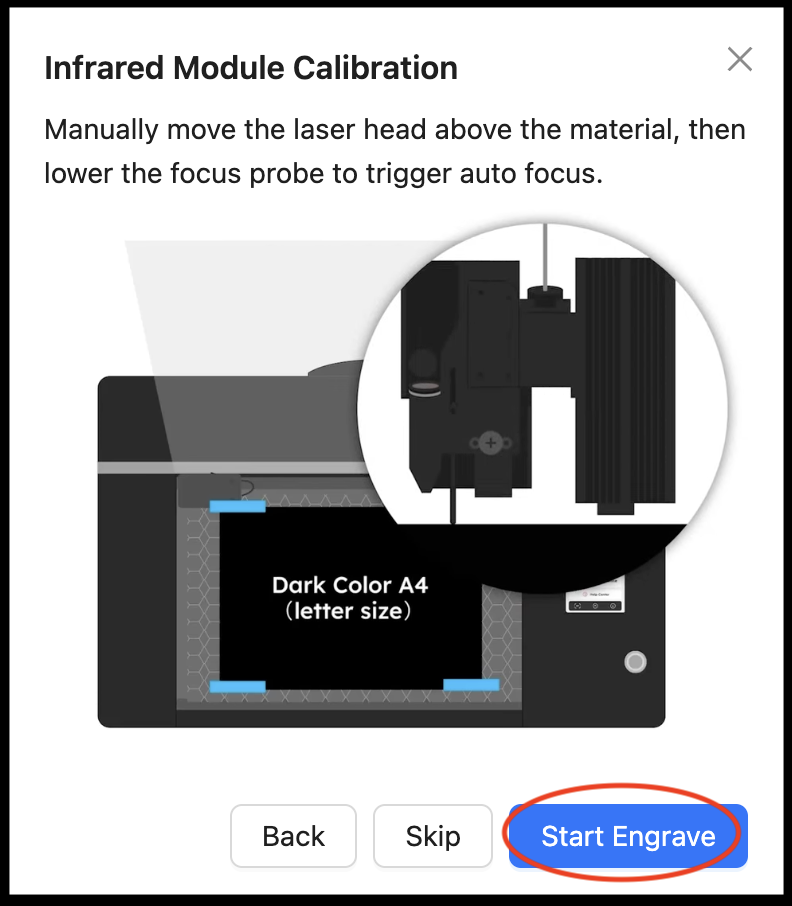

- Pressione "Avançar" e "Iniciar Gravação" e a máquina iniciará o processo automaticamente.
-
Um sinal "+" será gravado no papel preto. Uma foto será tirada e exibida no software em seguida.
Etapa 8 - Alinhar o Sinal "+"
Alinhe o sinal "+" vermelho com o sinal "+" gravado. Arraste a foto diretamente ou ajuste os valores X e Y para mover o sinal vermelho.
#END
