4-13 Alinhamento da Luz Vermelha

Descrição

Este artigo irá orientá-lo sobre como ajustar o caminho do ponteiro de luz vermelha para alinhá-lo com o caminho do feixe de laser.

Quando Calibrar o Ponteiro de Luz Vermelha?

Ferramentas

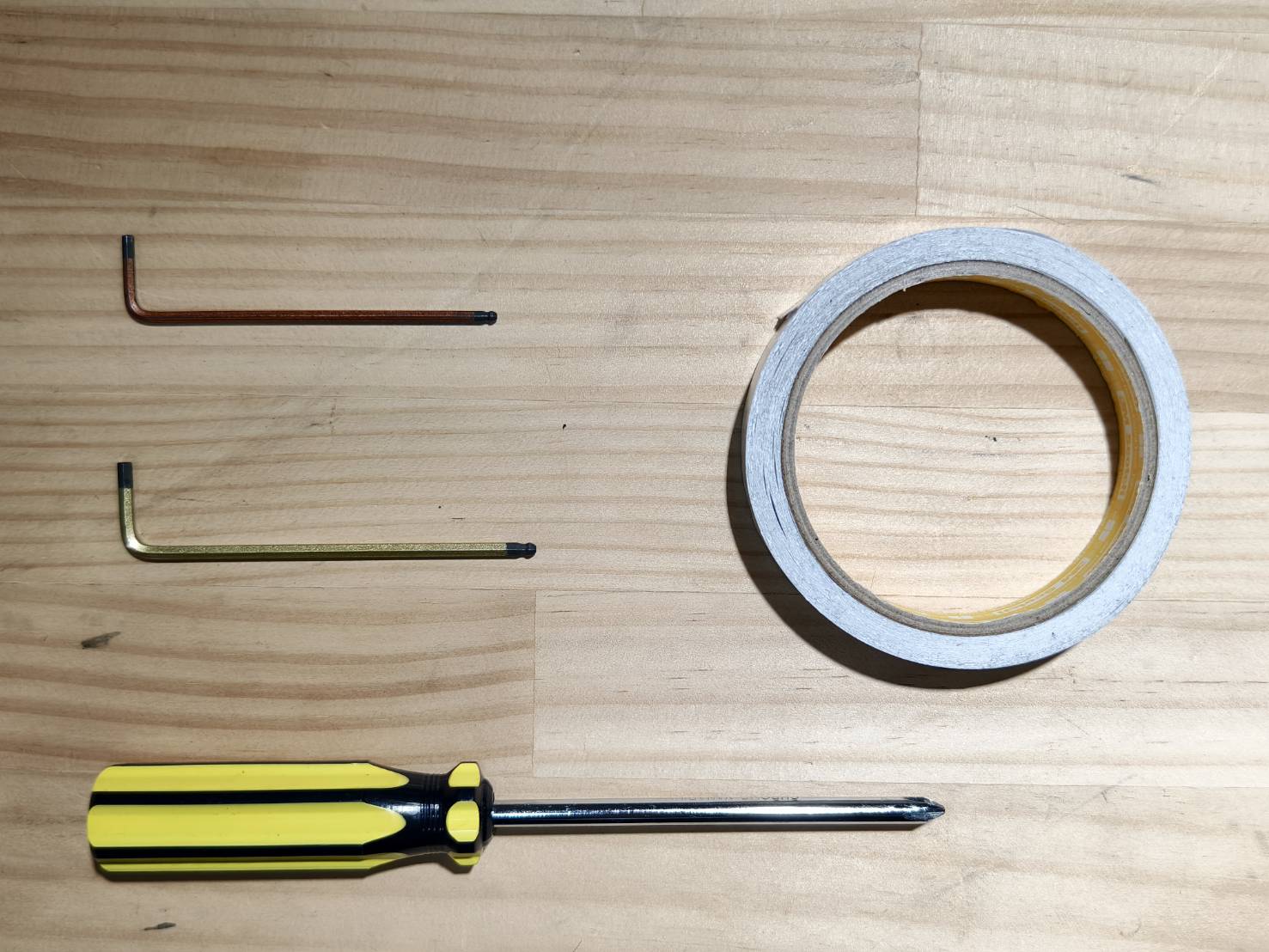

Por favor, prepare as seguintes ferramentas:

Etapa 1

Por favor, familiarize-se com a forma de executar um pulso de laser com segurança.

A. Ligue a máquina. B. Feche a tampa da porta. C. Vá para Ação e aguarde a conclusão do processo de referenciamento. (Certifique-se de que os ícones da tampa da porta, tampa traseira e tampa inferior estejam todos mostrando como fechados; caso contrário, a operação de pulso não poderá ser executada.) D. Localize o botão de pulso. E. Clique uma vez = um pulso, clique duas vezes = dois pulsos, e assim por diante. ⚠︎ Sempre certifique-se de que a tampa da porta e a tampa traseira estejam fechadas ao executar pulsos.

Etapa 2

Use uma chave de fenda para afrouxar os parafusos na parte traseira da máquina e, em seguida, abra a tampa traseira.

Etapa 3

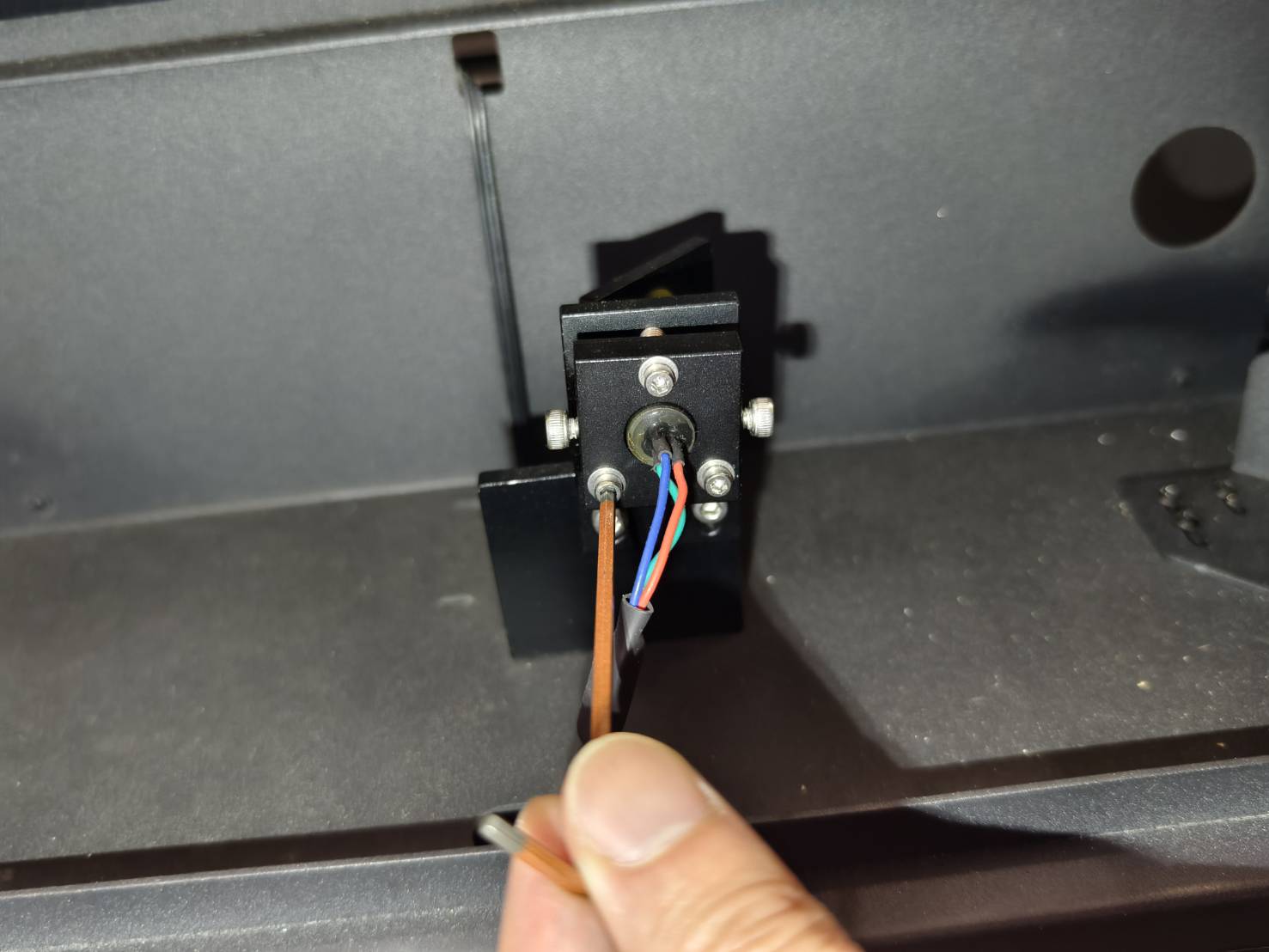

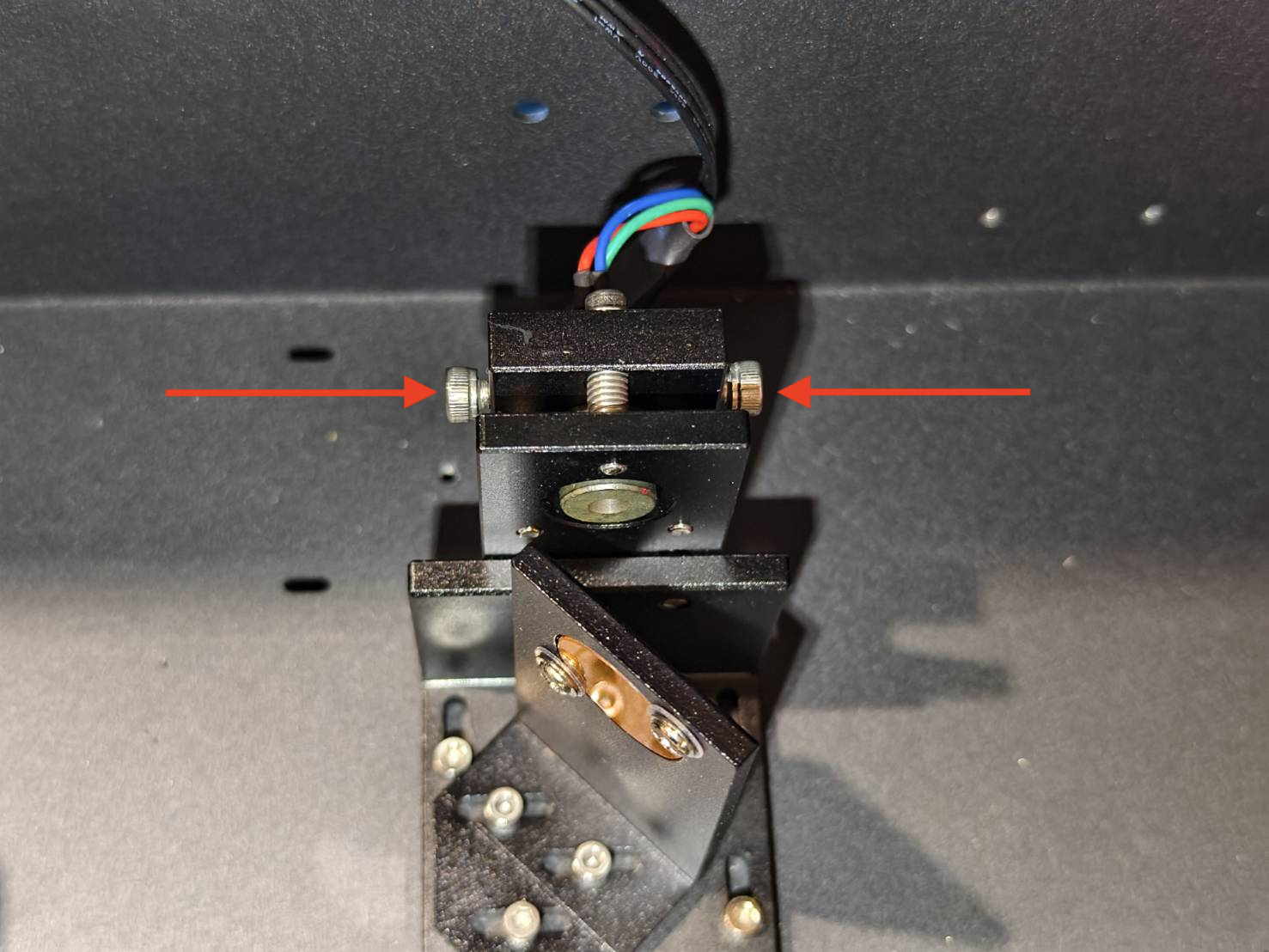

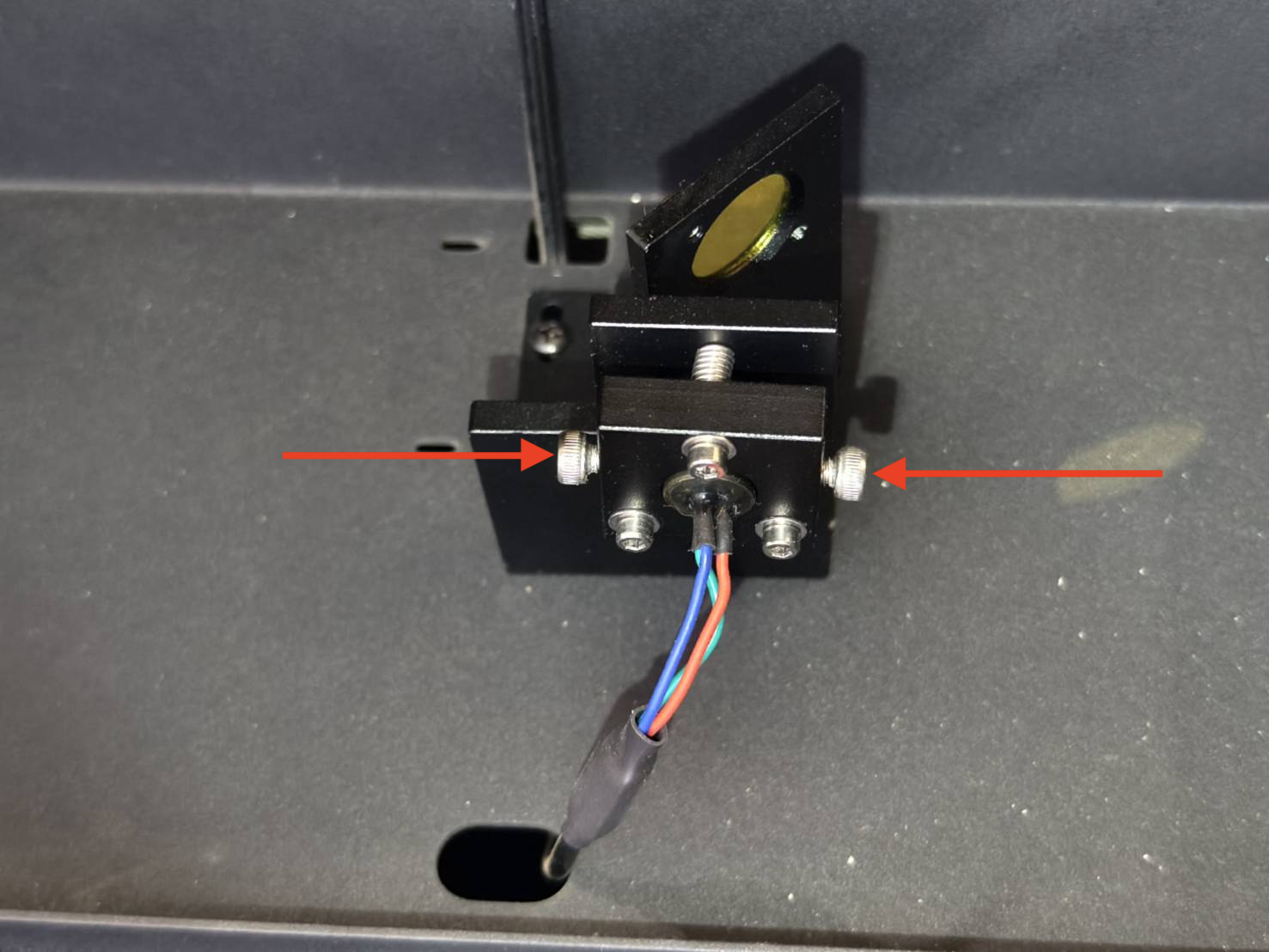

Certifique-se de que os dois parafusos em ambos os lados do módulo de ponto vermelho estejam apertados. (Chave Hexagonal 3mm)
(Devido aos diferentes tamanhos dos mecanismos do tubo laser, a direção de instalação do módulo de ponto vermelho para os modelos 30W e 60W/80W será diferente.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Etapa 4

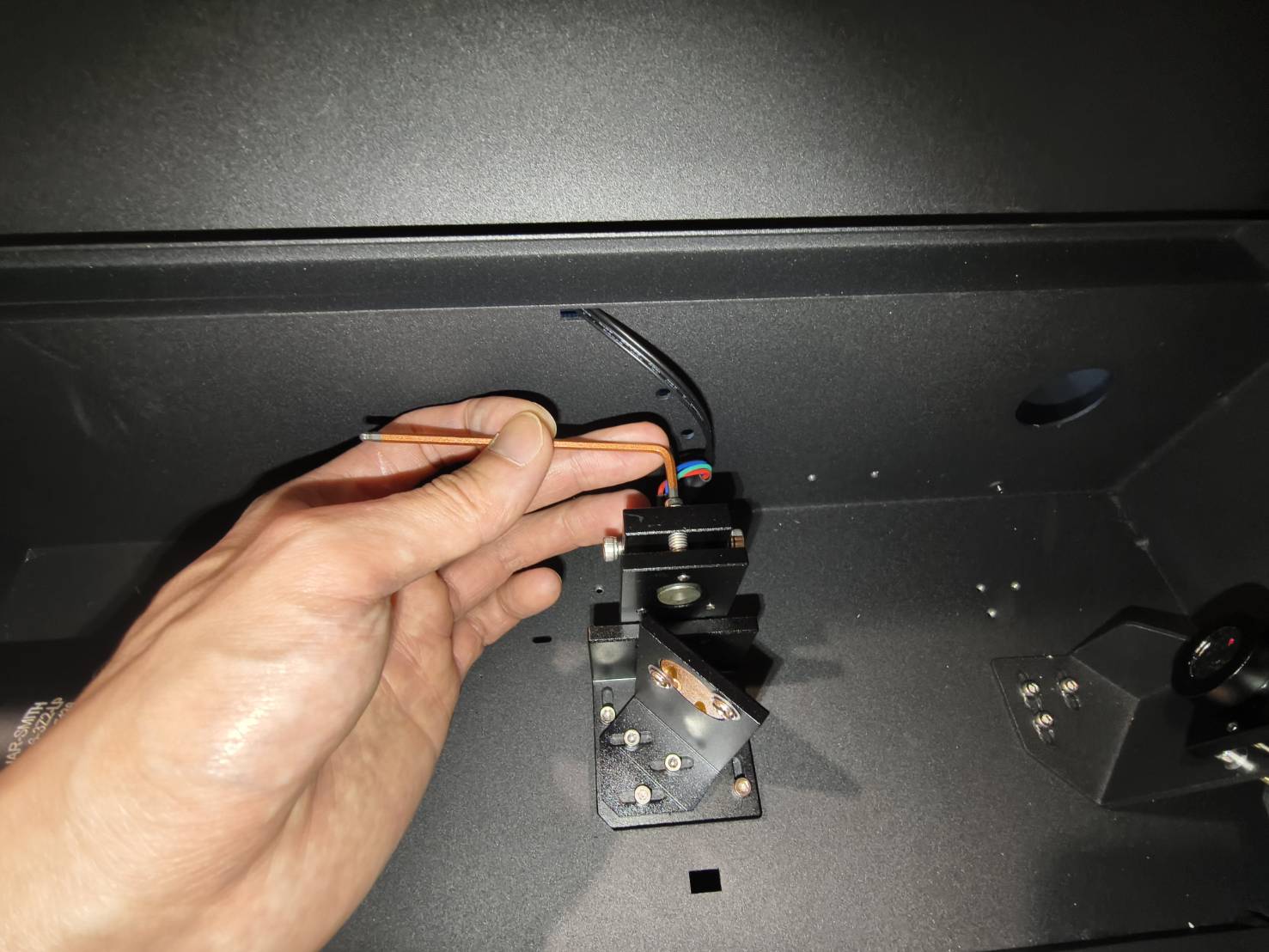

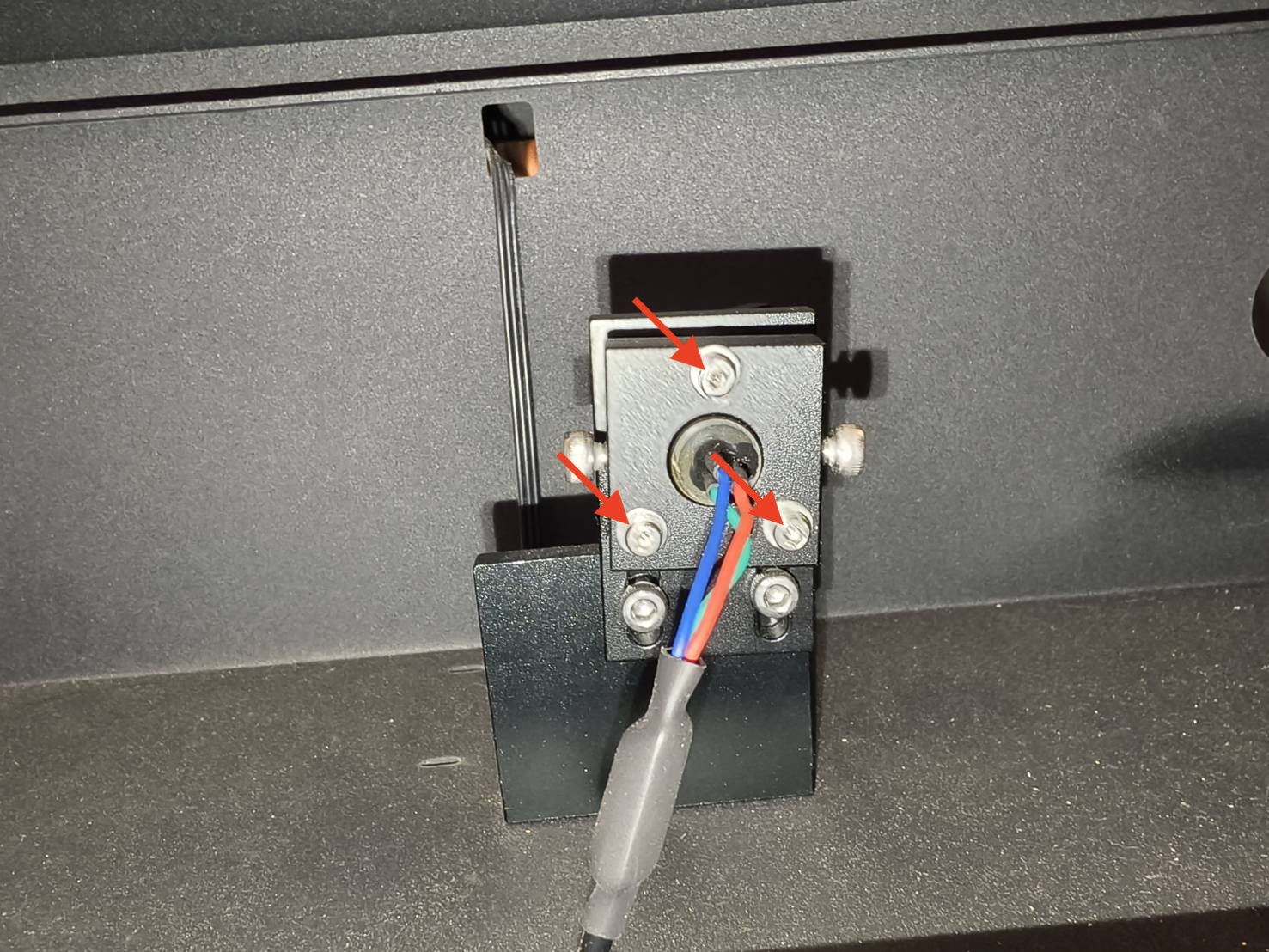

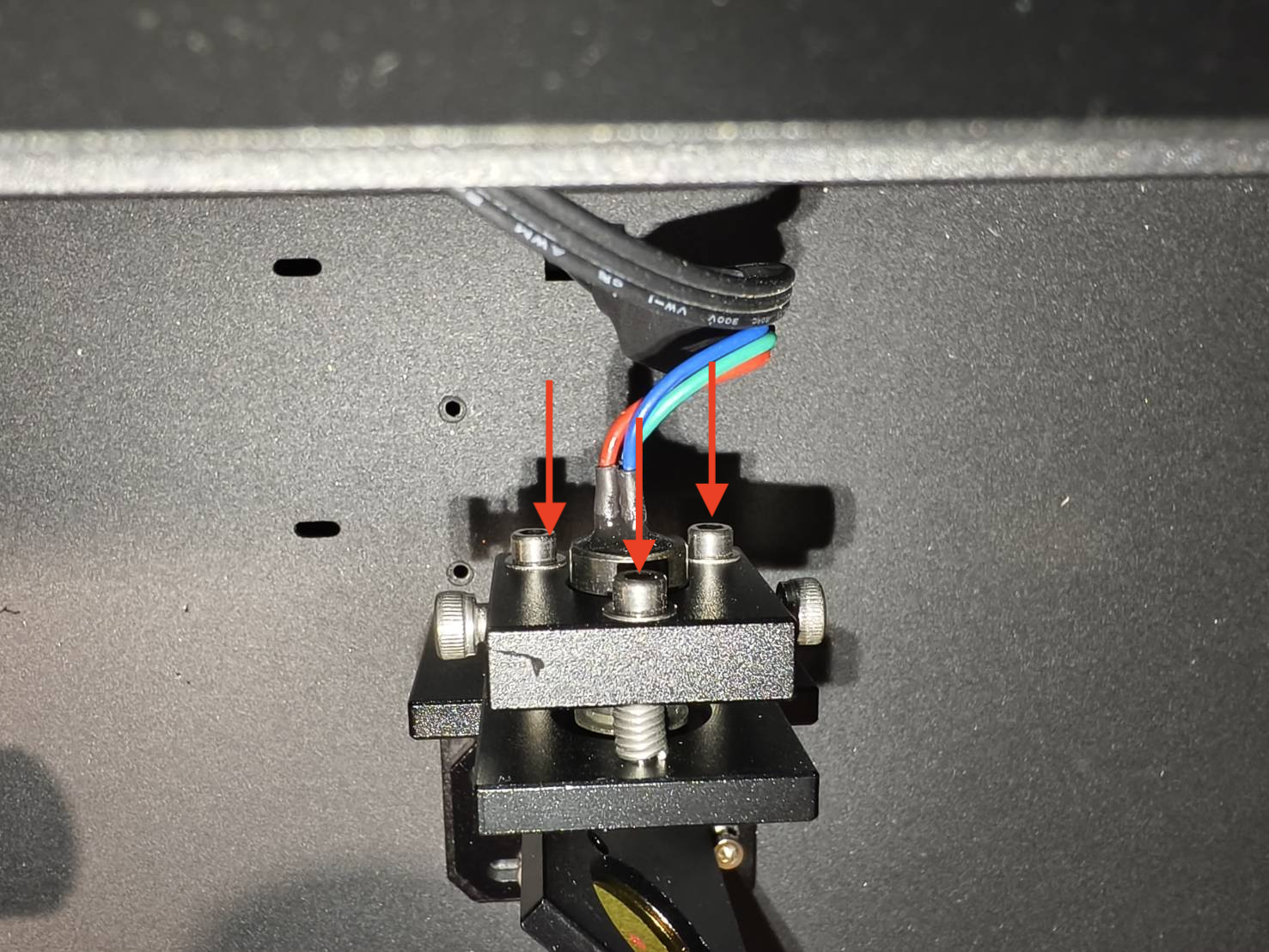

Aperte os três parafusos de ajuste no suporte do laser de ponto vermelho.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Etapa 5

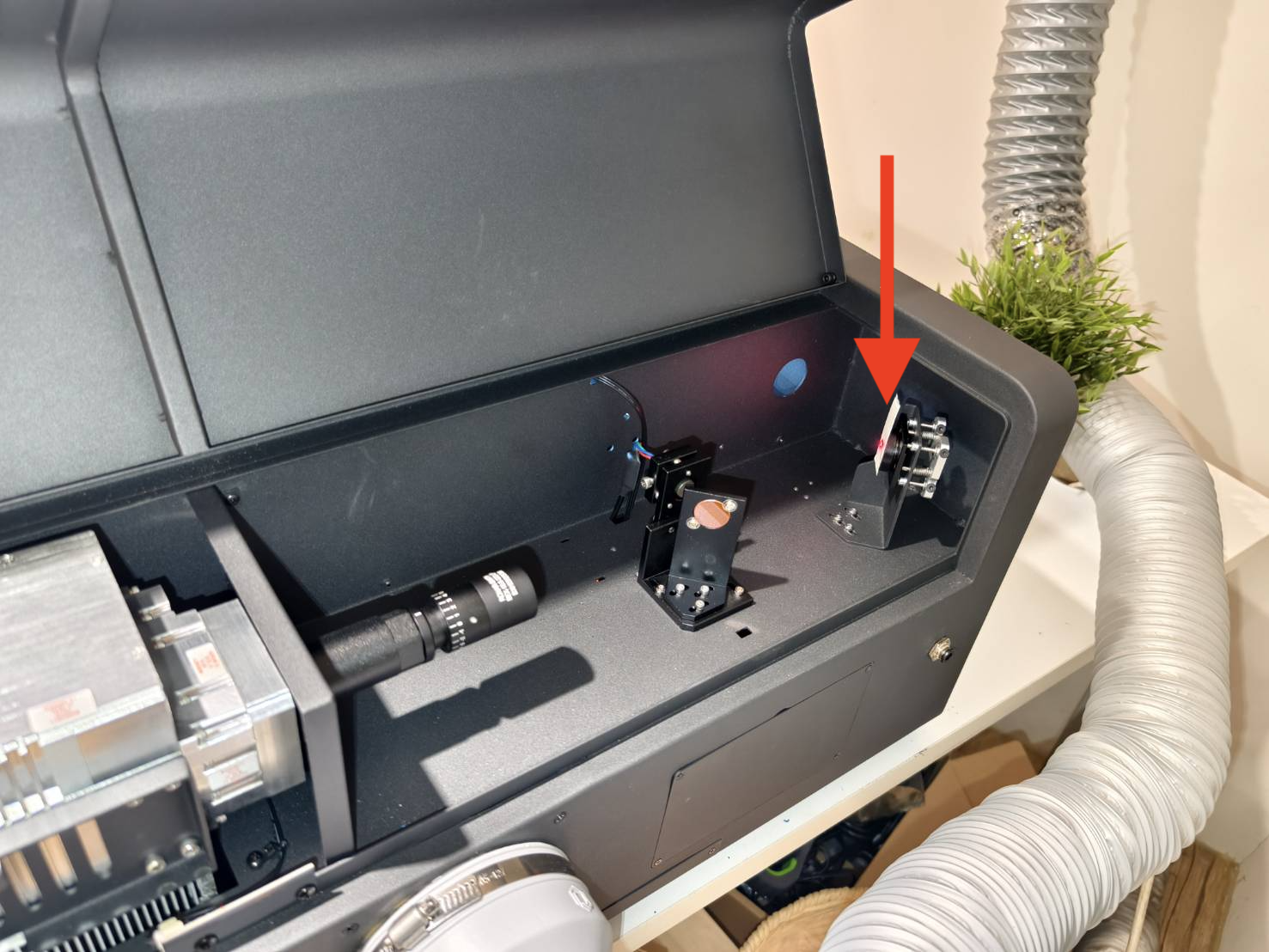

Aplique um pedaço de fita "dupla camada" no primeiro espelho, depois feche a tampa traseira e execute 2 pulsos.
(Não remova a fita; deixe-a no espelho.)

Etapa 6

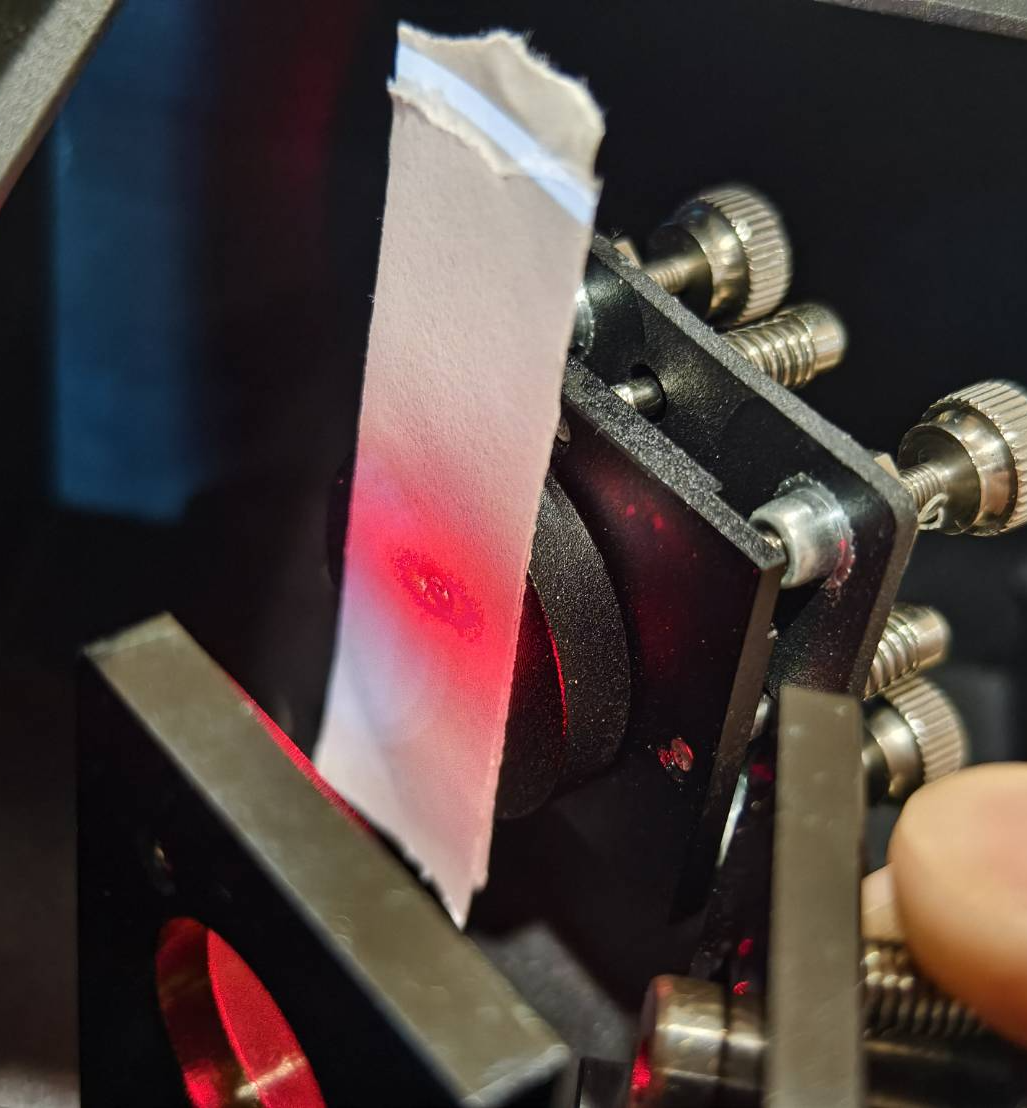

Abra a tampa traseira e verifique se a marca de queima se sobrepõe ao ponto vermelho.

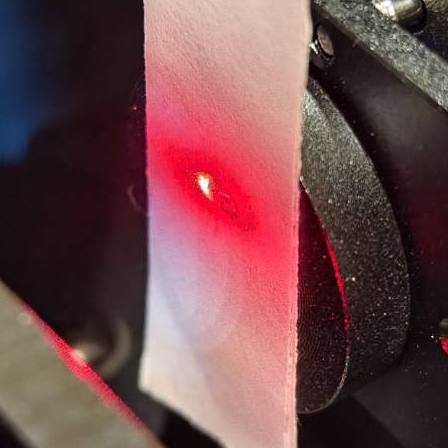

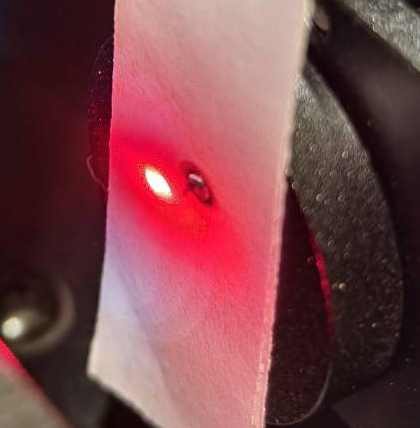

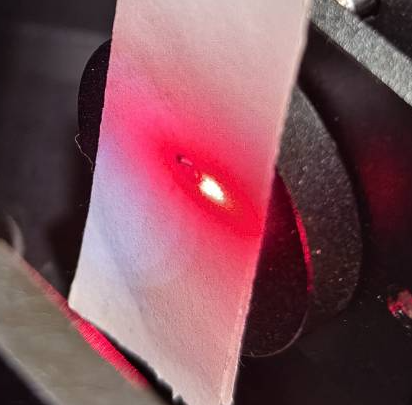

Exemplo Correto - Sobreposto	Exemplo Incorreto - Não Sobreposto

Avalie seus resultados e prossiga para a próxima etapa:

Etapa 7

Esta etapa ajustará a posição horizontal do ponto vermelho.

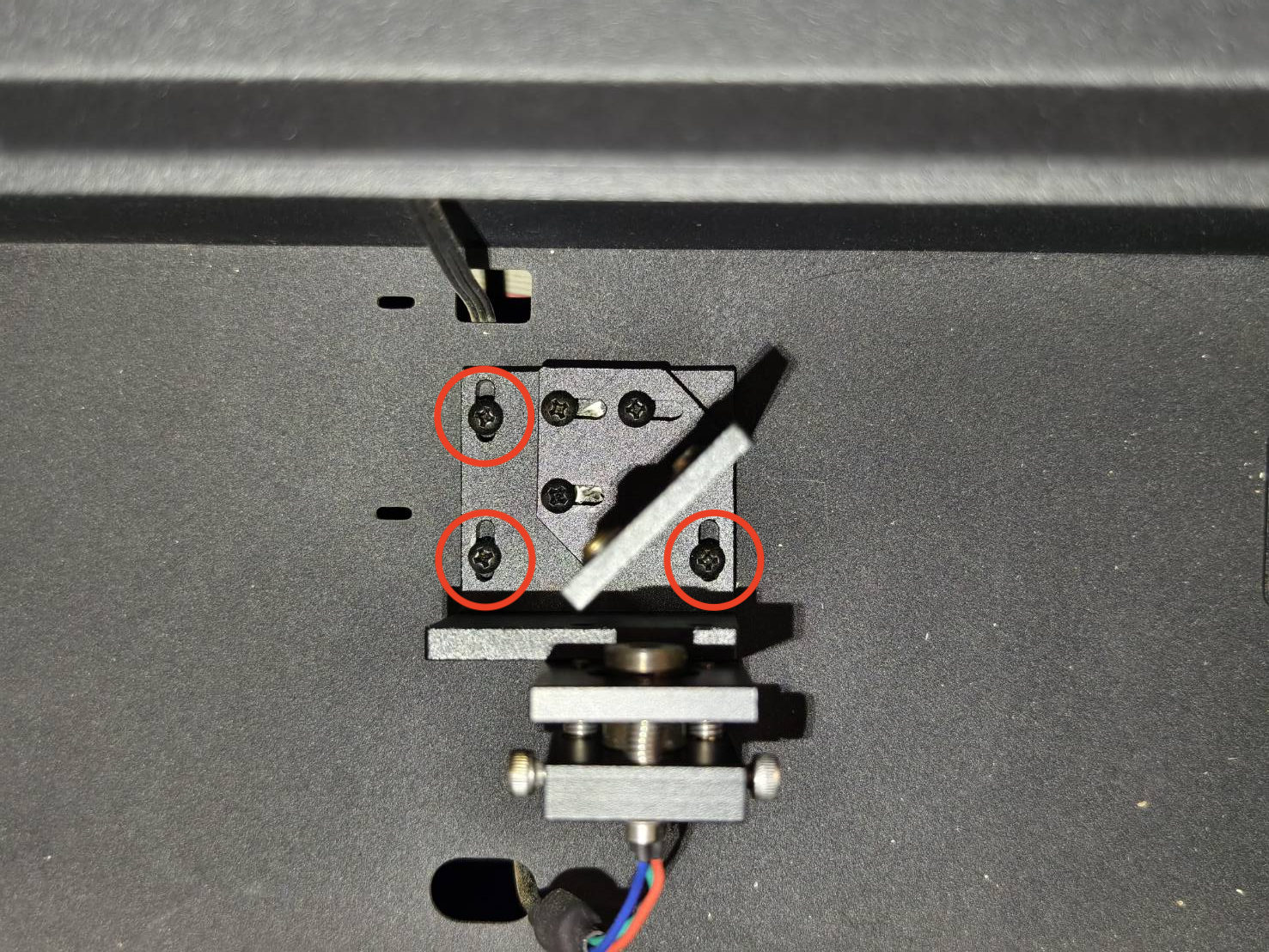

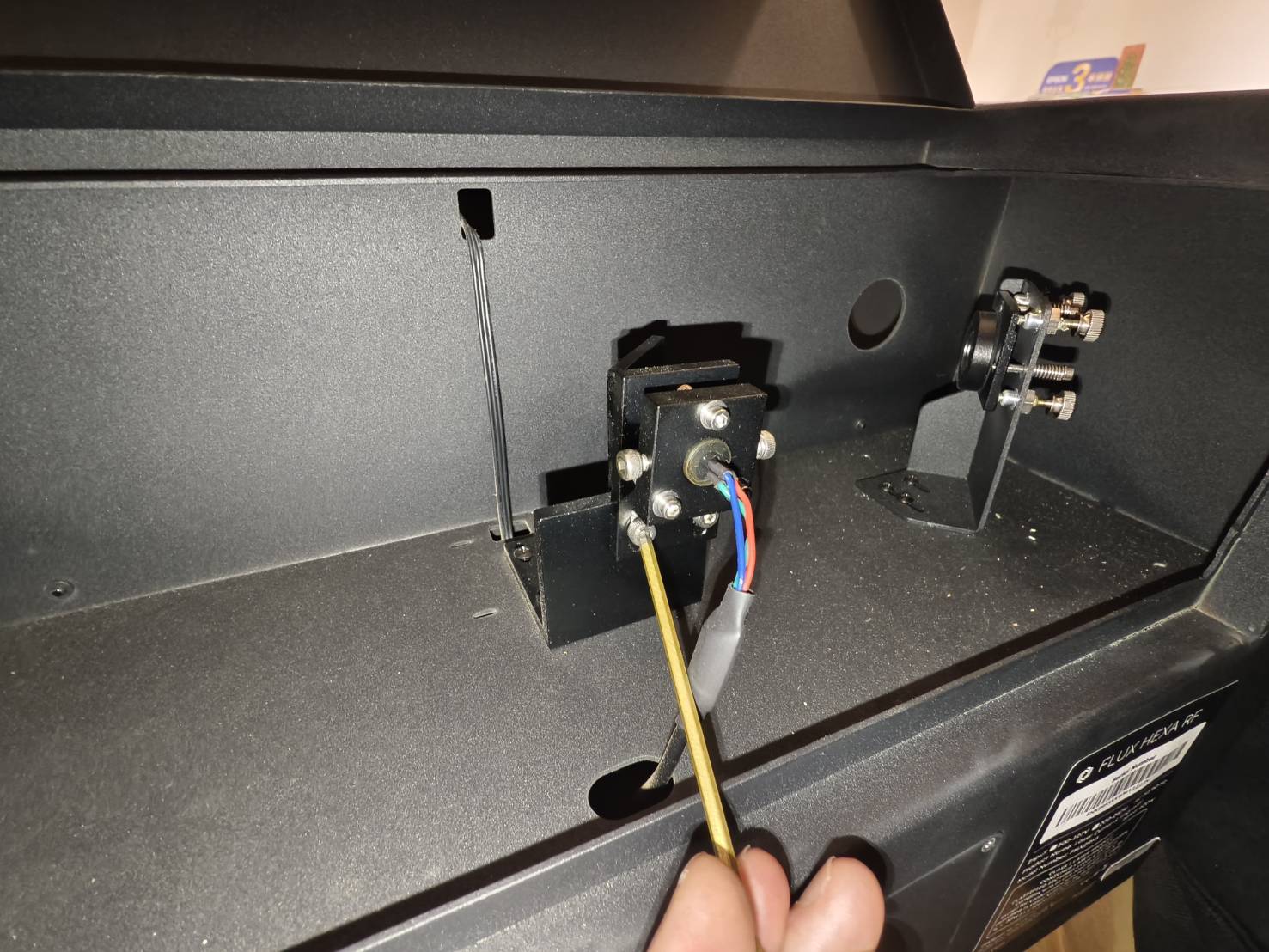

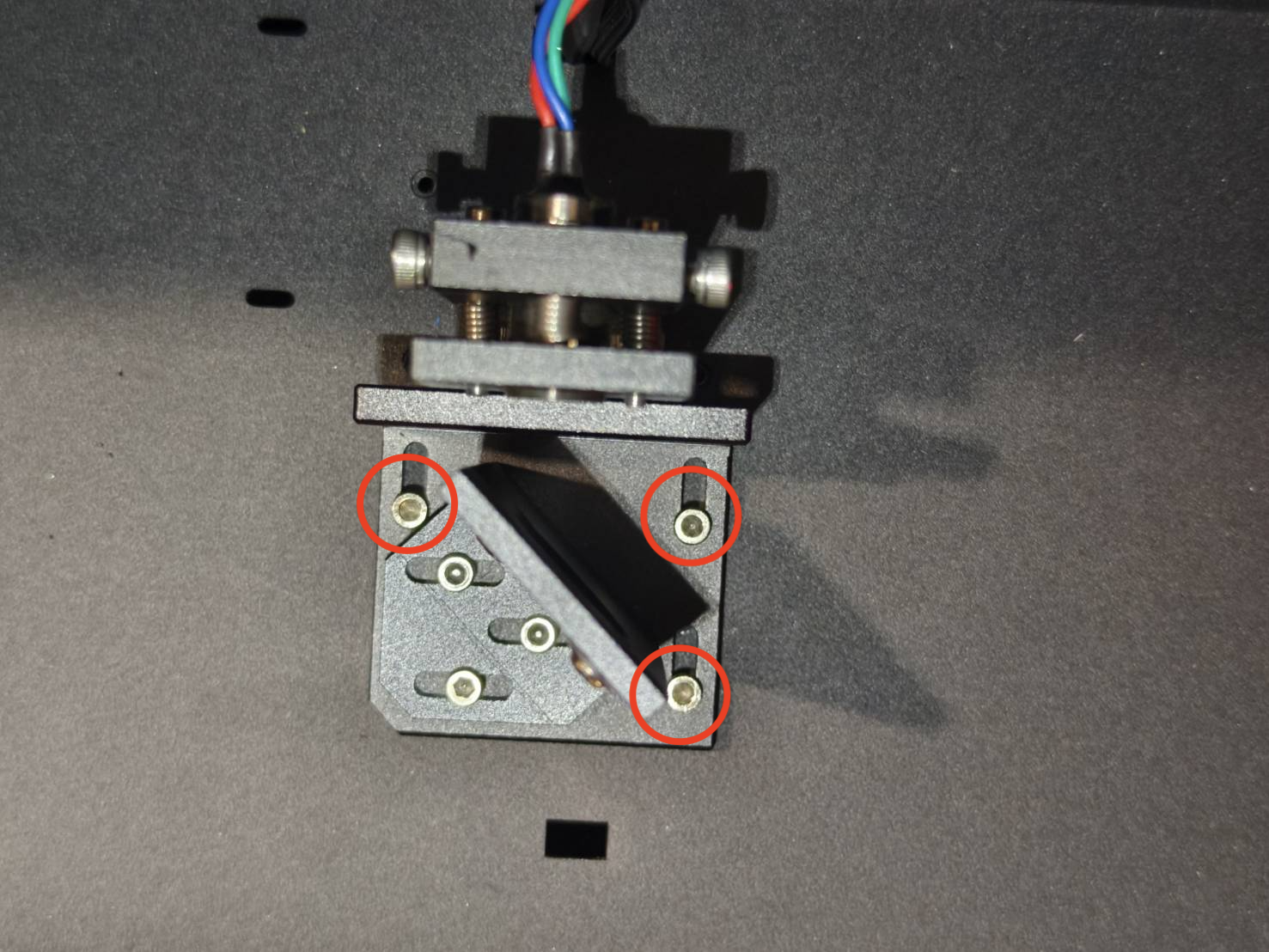

• Solte os três parafusos na parte inferior do suporte do ponto vermelho. (Use uma chave hexagonal de 2,5mm ou uma chave de fenda Phillips)
• Mova o suporte para sobrepor a marca de queima e o ponto vermelho horizontalmente.
• Aperte os parafusos.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Etapa 8

Esta etapa ajustará a posição vertical do ponto vermelho.

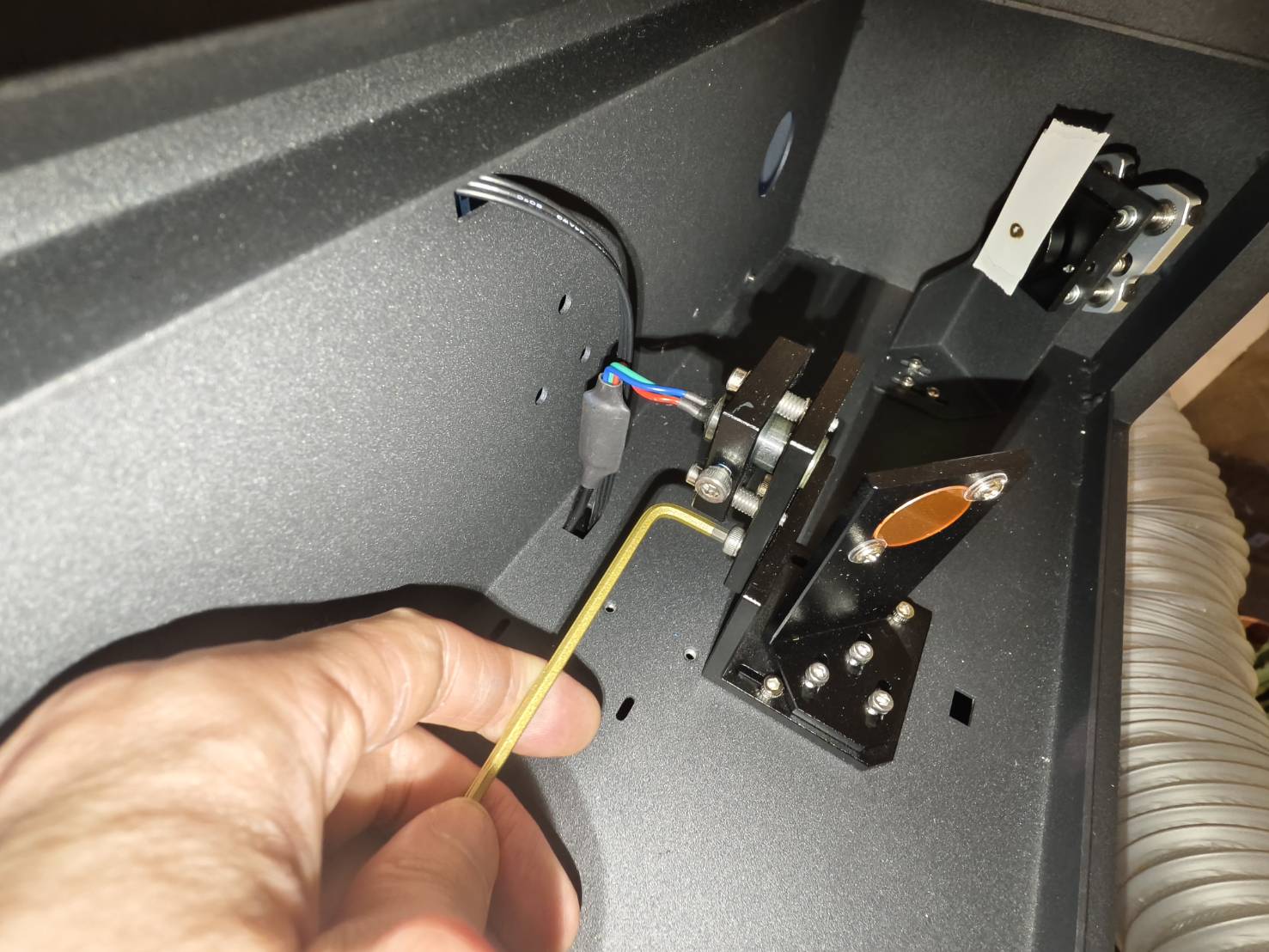

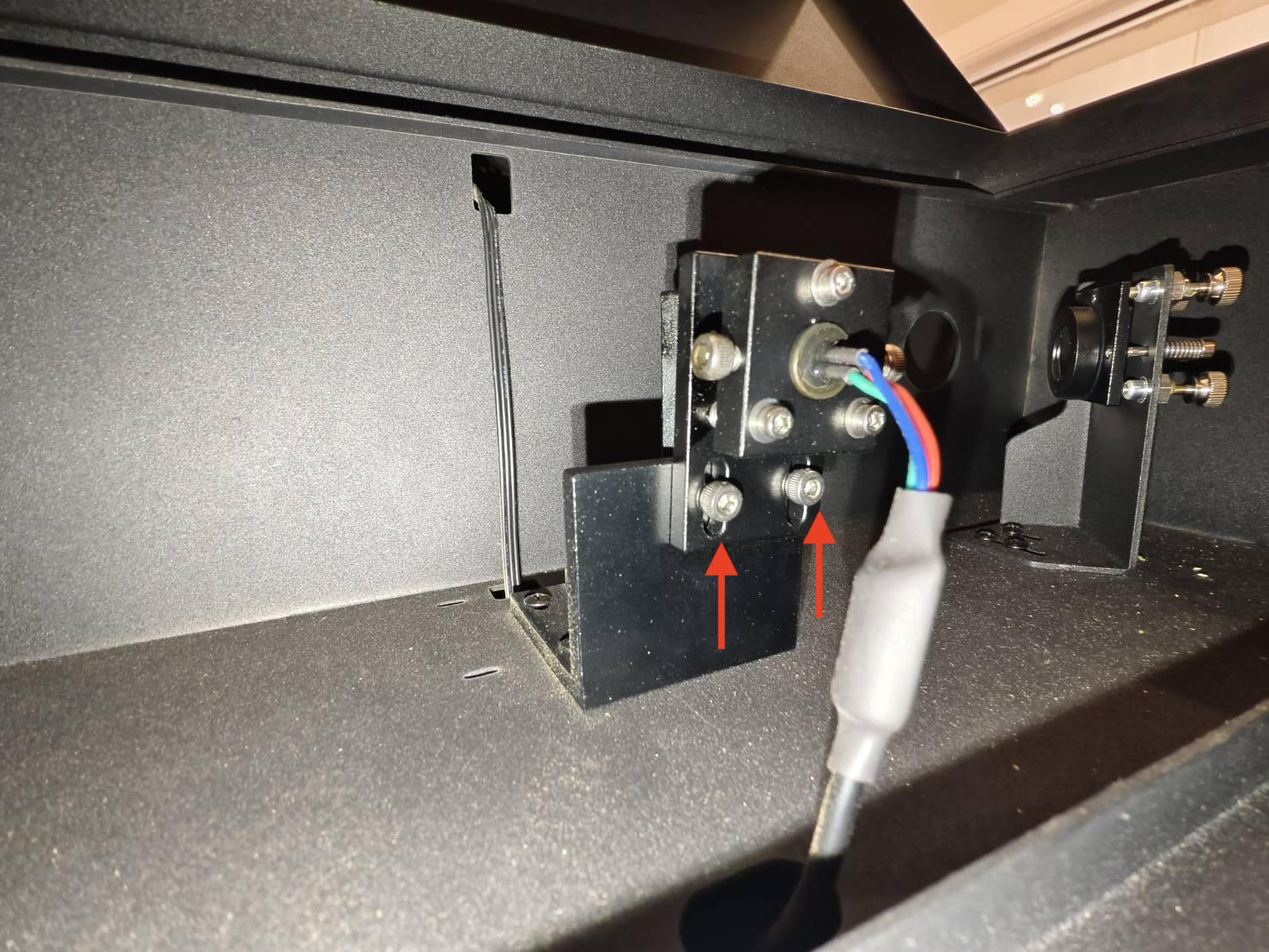

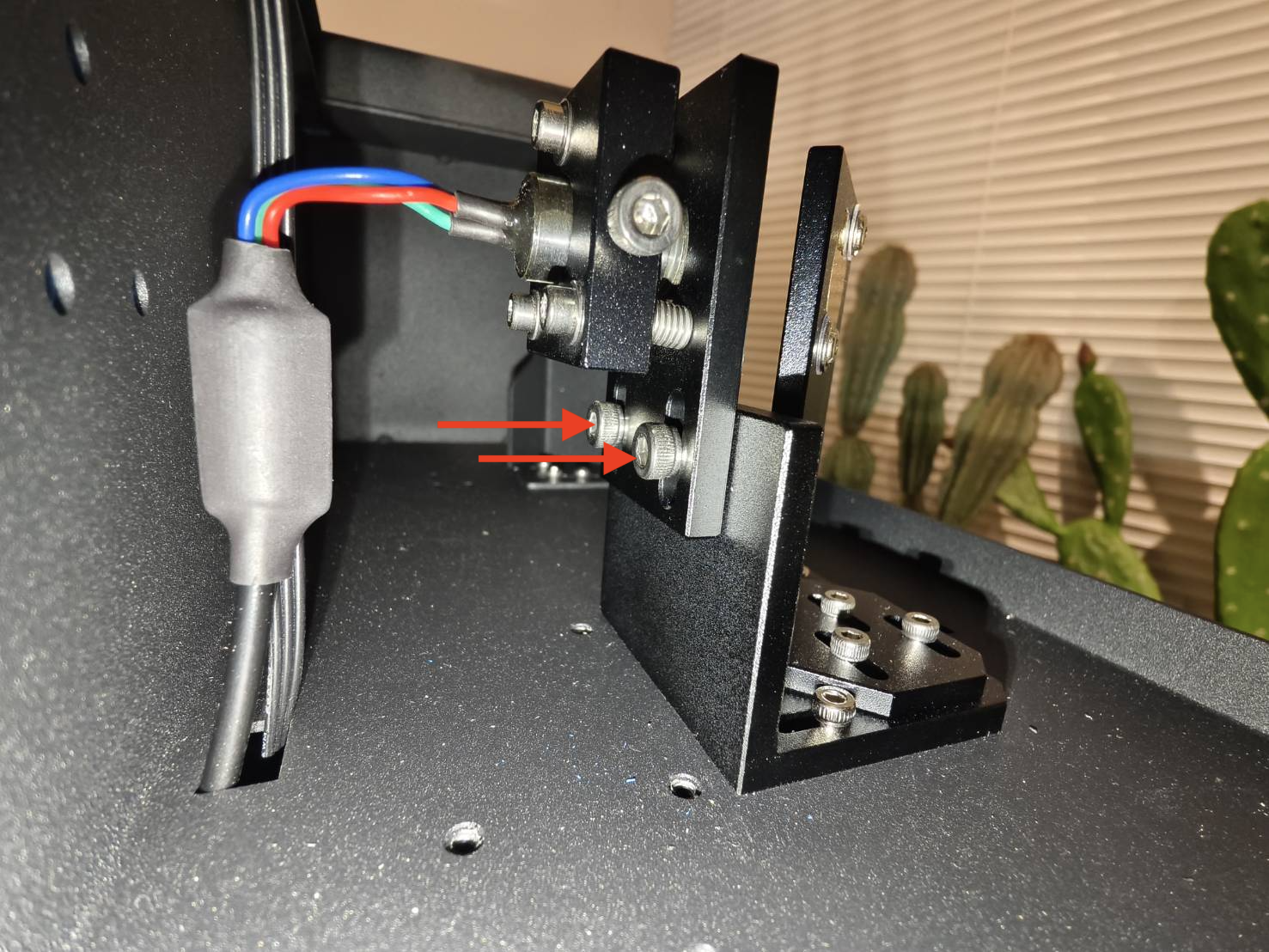

• Solte os dois parafusos no suporte do ponto vermelho. (Chave Hexagonal de 3mm)
• Mova o suporte para sobrepor a marca de queima e o ponto vermelho verticalmente.
• Aperte os parafusos.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Etapa 9

Coloque um novo pedaço de fita dupla face no primeiro espelho e execute dois pulsos para verificar novamente o caminho óptico.

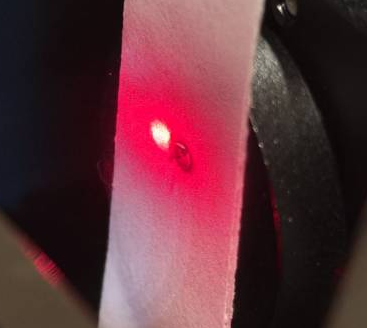

Exemplo Correto - Sobreposto	Exemplo Incorreto - Não Sobreposto

Avalie seus resultados e prossiga para a próxima etapa:

Etapa 10

Solte os três parafusos para torná-lo ajustável.

Etapa 11

Esta etapa verifica se o caminho óptico do ponto vermelho e o laser de CO2 real estão alinhados e sobrepostos.
Se não estiverem alinhados, use uma chave Allen de 2,5mm para ajustar o módulo do ponto vermelho.

Abra a tampa da porta. Coloque um pedaço de fita dupla face de dupla camada na entrada do terceiro espelho. Vá para Ação e pressione "Desbloquear Motores". Mova o cabeçote do laser para o canto inferior direito. Certifique-se de que o ponto vermelho esteja ligado. Feche a tampa da porta. Execute 3 pulsos. Verifique se o ponto do laser vermelho e a marca de queima se sobrepõem. Ajuste o laser vermelho se necessário.

Exemplo Correto - Sobreposto Exemplo Incorreto - Não Sobreposto Parafusos e Caminho do Feixe do Módulo do Ponto Vermelho HEXA RF 30W HEXA RF 60W / HEXA RF 80W Observação: Se o ponto vermelho não incidir sobre a fita, significa que o caminho do seu ponto vermelho está muito desviado. Você pode encontrá-lo no segundo espelho; mova o ponto vermelho para a área reflexiva do espelho.

Etapa 12

Use o link a seguir para verificar o caminho óptico do laser.
4-8 Verificação do Caminho Óptico

Avalie seus resultados e prossiga para a próxima etapa:
