Este artigo irá orientá-lo sobre como ajustar o caminho óptico. Se você não tem certeza se o seu caminho óptico precisa de ajuste, utilize este link para verificar seu caminho óptico primeiro.
Nota: Algumas fotos utilizadas neste artigo são do HEXA & Beambox II; a maioria das estruturas mecânicas são idênticas ao HEXA RF.
Sinais de um Caminho Óptico Desalinhado
Não é possível cortar materiais utilizando as configurações padrão de potência e velocidade no Beam Studio.
O resultado da gravação fica mais claro em áreas específicas, tornando o efeito geral irregular.
A superfície de corte/seção transversal do material não está perpendicular e apresenta inclinação.
Etapa 1

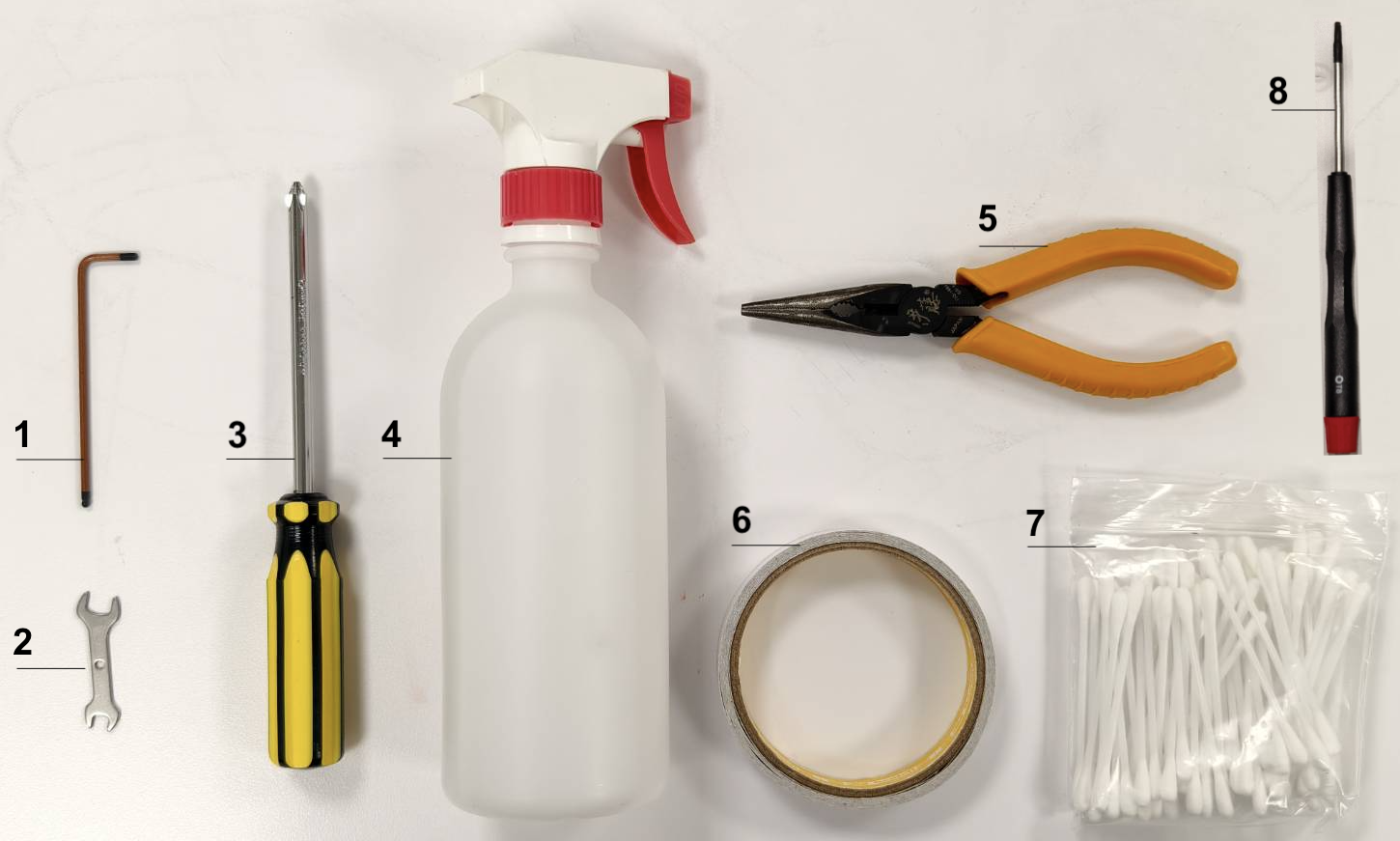

Prepare as seguintes ferramentas:
Chave hexagonal de 2,5mm (Allen)
Chave de boca dupla
Chave Phillips
Spray desinfetante / Álcool em spray
Alicate
Fita dupla face
Cotonetes
Chave de fenda Torx T8
Passo 2
Familiarize-se com a execução segura de um pulso de laser.
A. Ligue o equipamento B. Feche a tampa superior C. Toque em "Ação" e aguarde a conclusão do processo de referenciamento D. Localize a opção "Pulso de Laser" E. Um toque = um pulso de laser, dois toques = dois pulsos de laser, e assim por diante ⚠︎ Certifique-se de que as tampas superior e traseira estejam fechadas antes de cada pulso de laser
Passo 3
Utilize uma chave de fenda para remover os parafusos na parte traseira do equipamento e, em seguida, abra a tampa traseira.
Passo 4
Familiarize-se com as seguintes localizações:

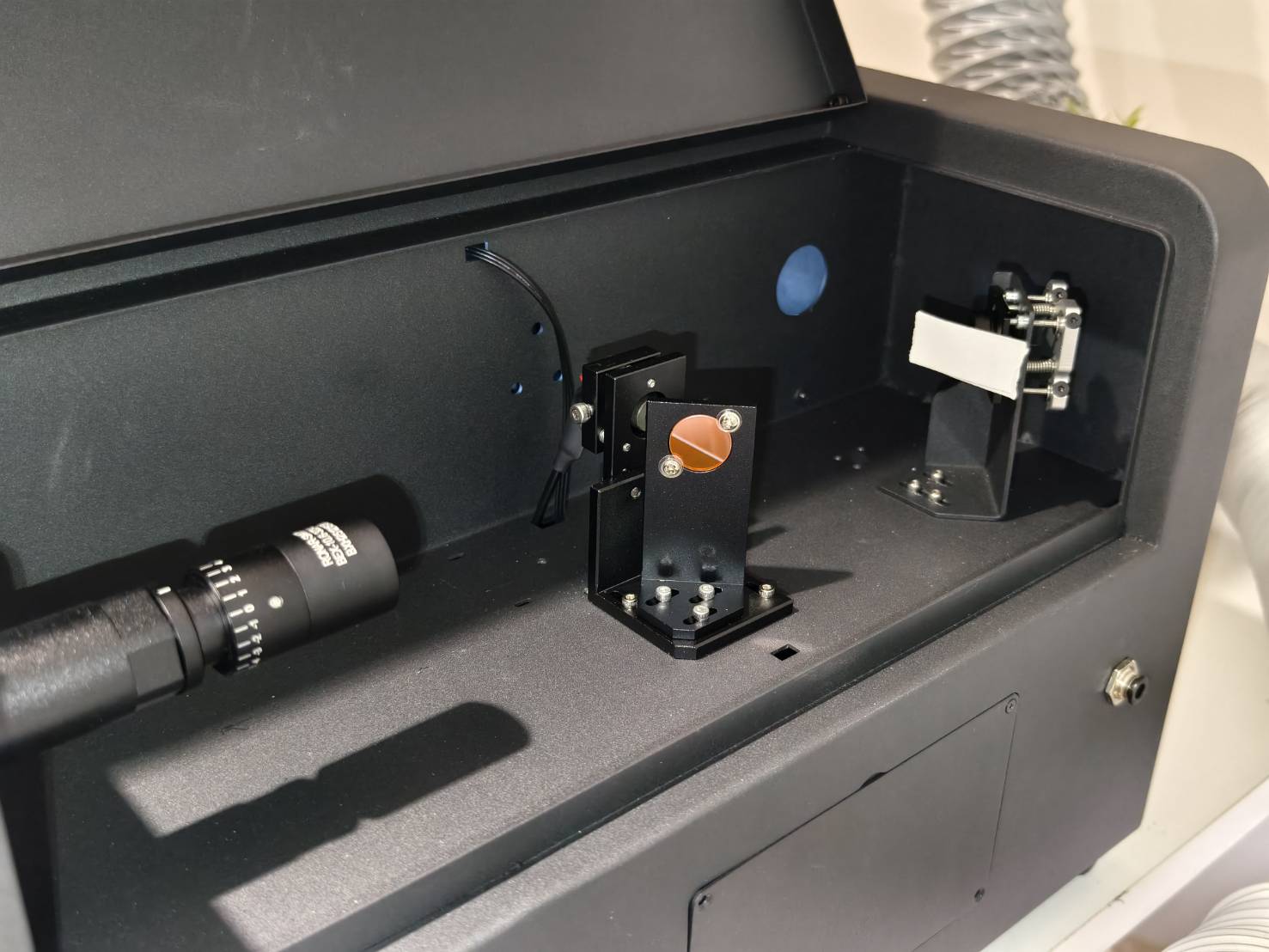

- Primeiro espelho e ponteiro laser vermelho - Segundo espelho - Terceiro espelho - As 7 posições na plataforma de trabalho onde o cabeçote laser será posicionado durante o processo de inspeção.
Passo 5
Siga as instruções no link abaixo para limpar todos os espelhos e lentes.
Verifique o ponto do laser no primeiro espelho. Esta etapa é utilizada para verificar se o tubo laser e a máquina estão funcionando adequadamente.

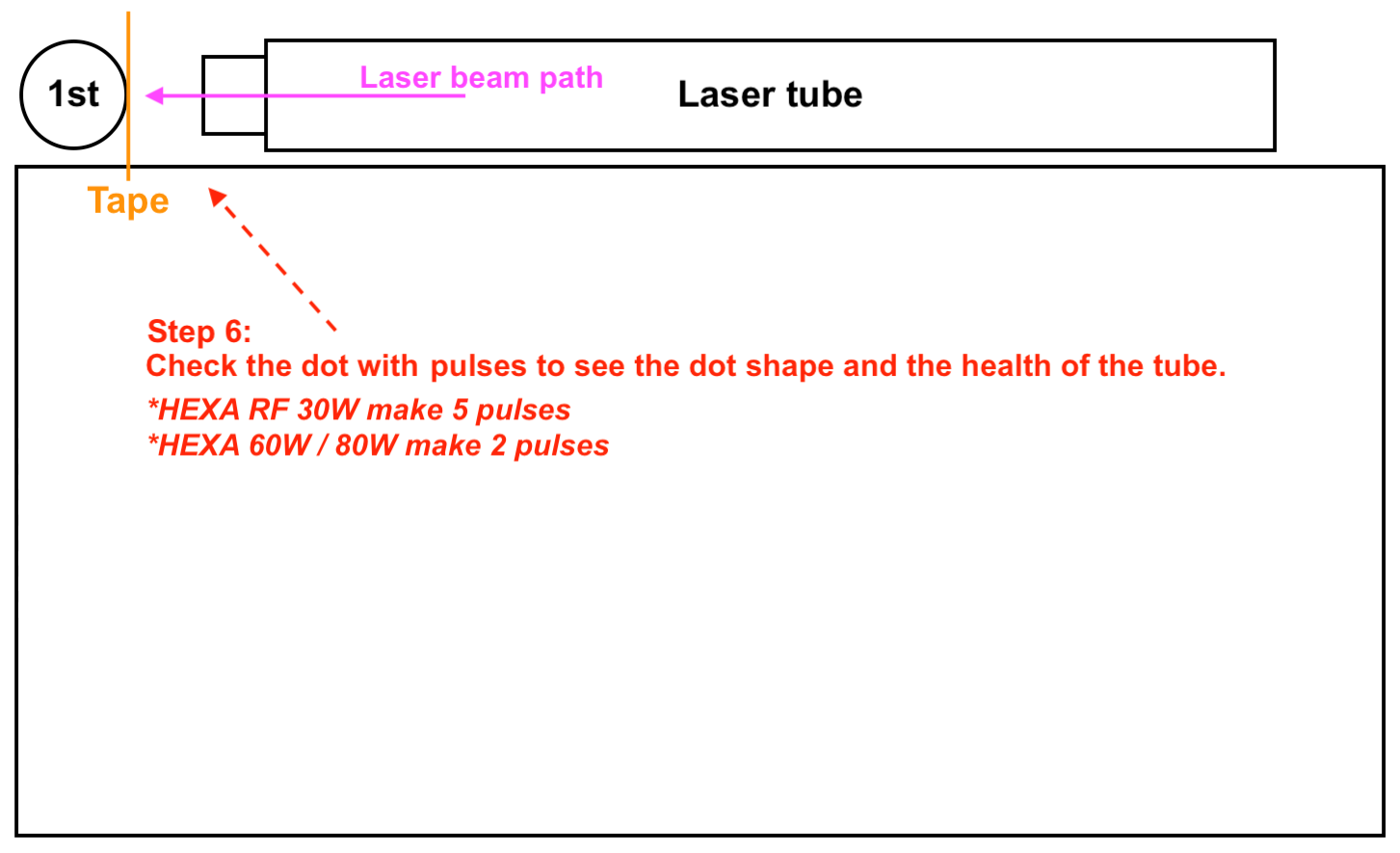

Visão Geral da Etapa:
Etapas Práticas:

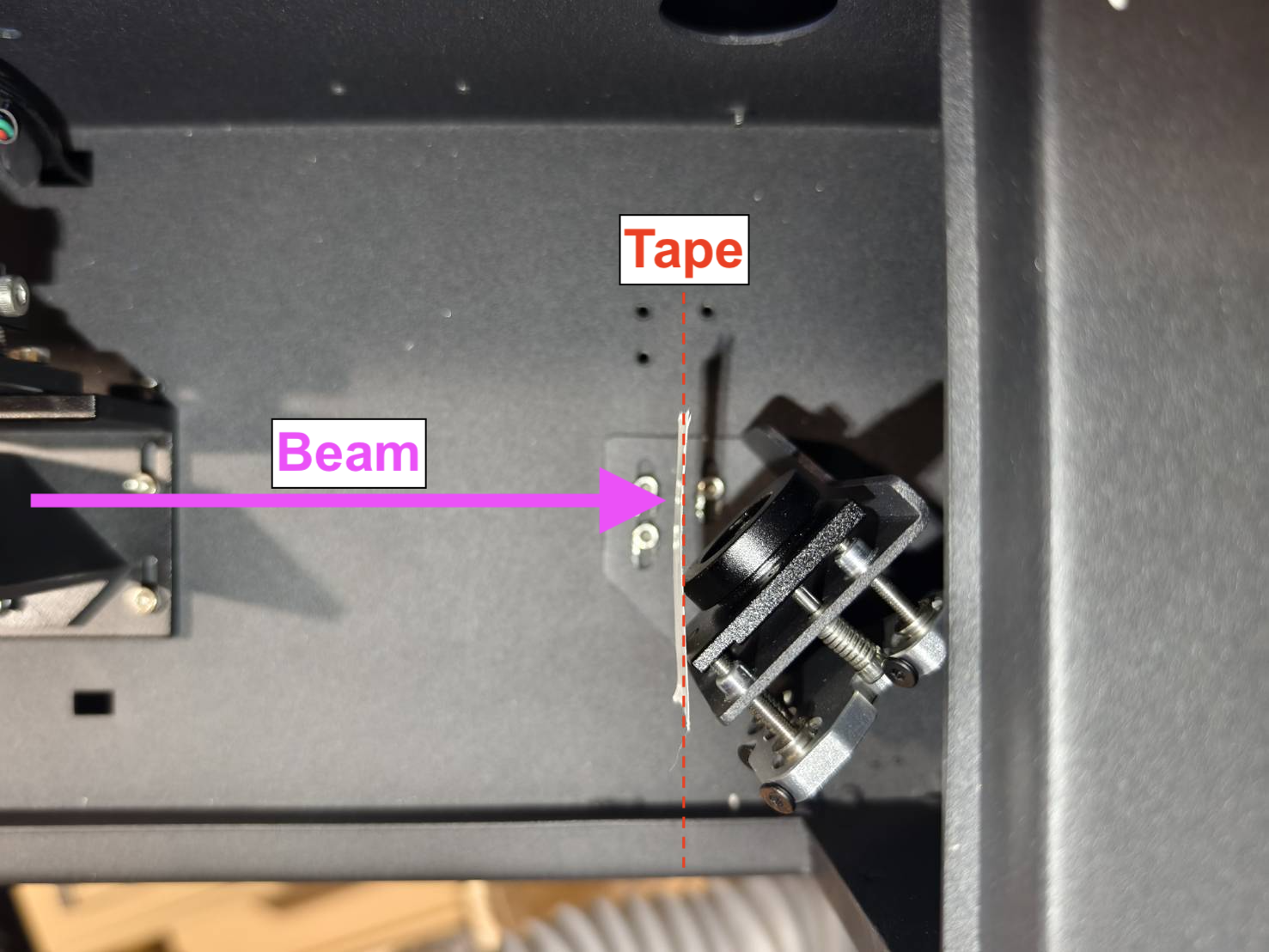

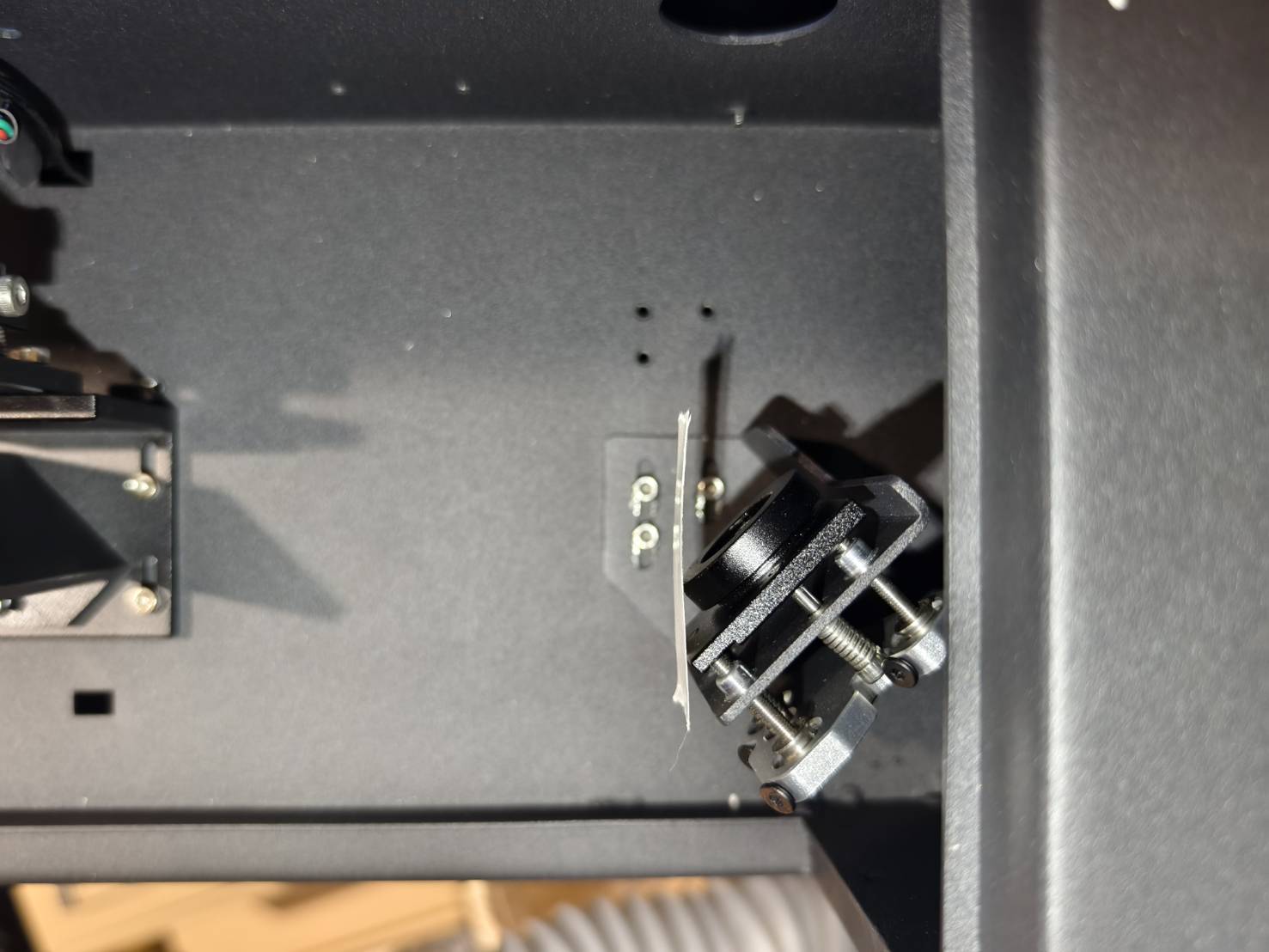

Posicione a fita no primeiro espelho, certificando-se de que esteja em um ângulo de 90 graus em relação ao feixe.

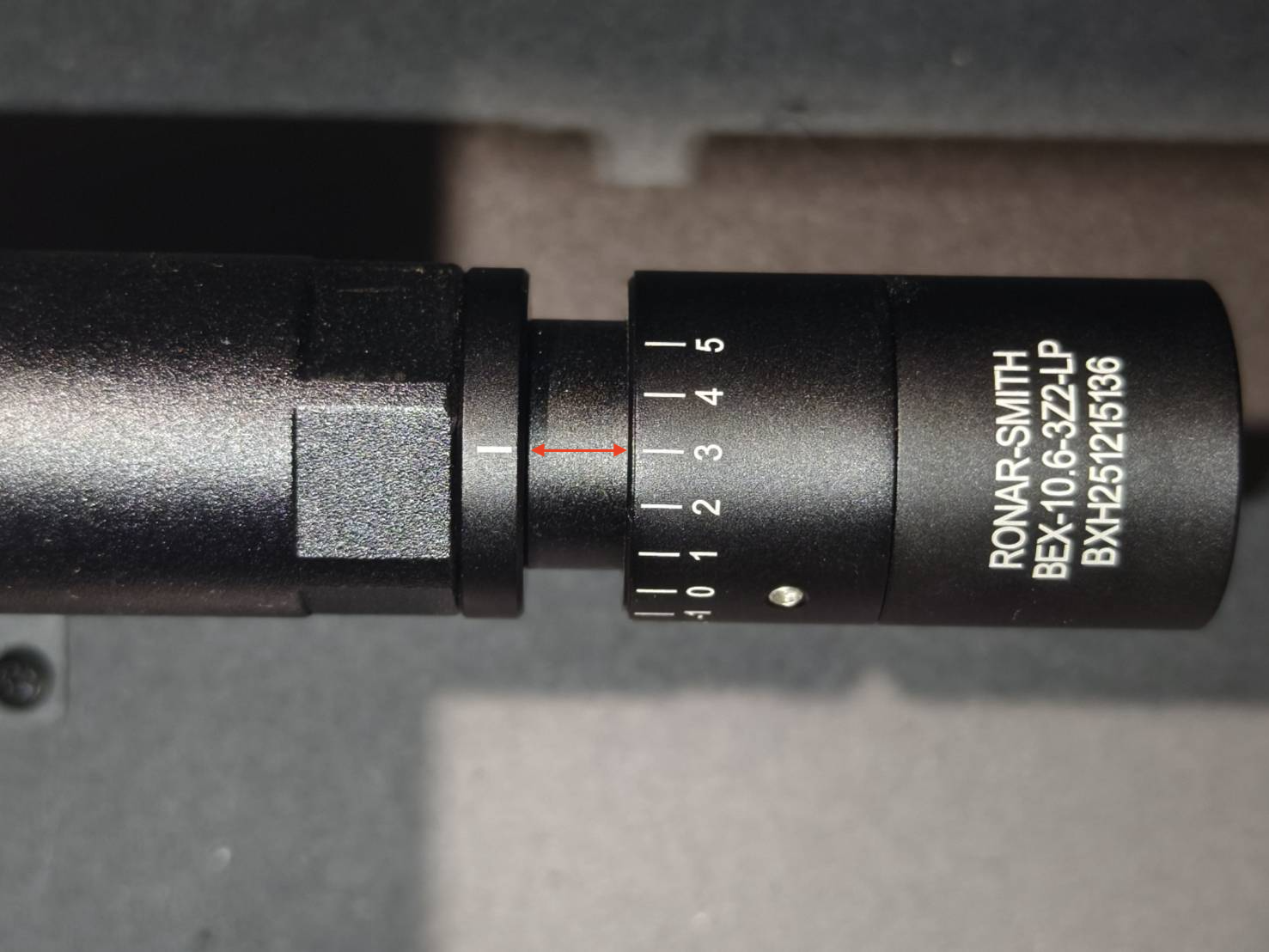

Ajuste o expansor de feixe para o valor padrão "3".
Feche a tampa traseira e execute um pulso de laser. Para HEXA RF 30W, execute 5 pulsos. Para HEXA RF 60W/80W, execute 2 pulsos para evitar que a fita dupla face pegue fogo.
Demonstração
(Para HEXA RF 30W, execute 5 pulsos. Para HEXA RF 60W/80W, execute 2 pulsos para evitar que a fita dupla face pegue fogo.)
Verifique os resultados.
Exemplos de Resultados do Teste com Fita

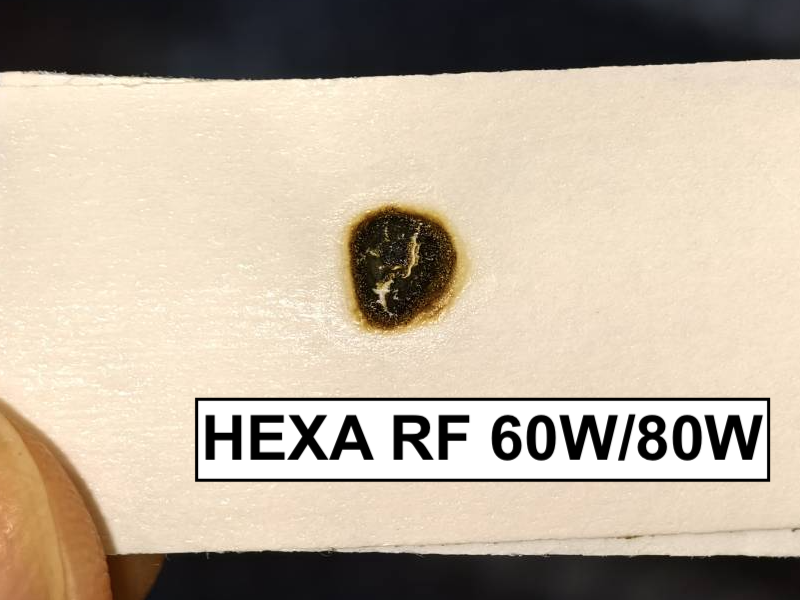

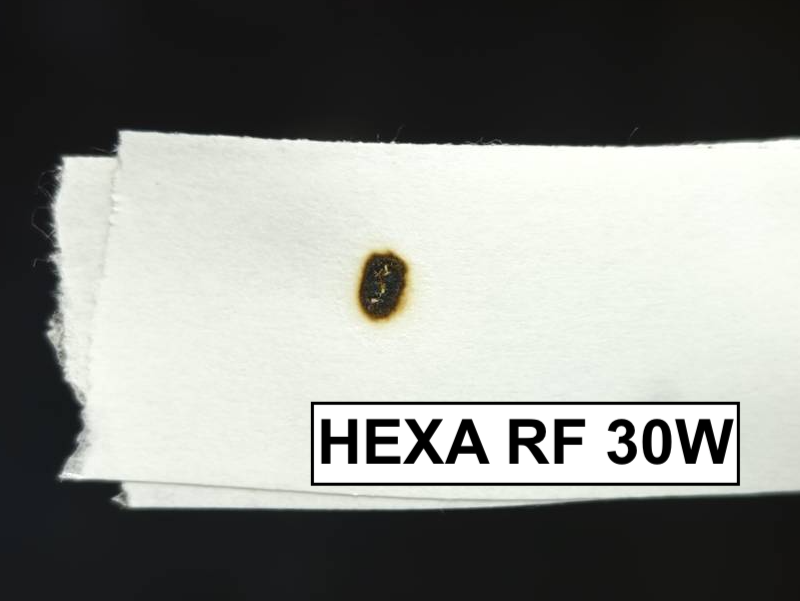

Exemplo Adequado - Redondo e Nítido
Exemplo Inadequado - Fraco, Oco ou Irregular
Determine seu resultado e prossiga para o próximo passo:
O tubo laser está danificado e precisa ser substituído.
A fonte de alimentação do laser está danificada e precisa ser substituída.
Etapa 7
Esta etapa verifica se o laser vermelho e o caminho real do laser CO2 estão alinhados e sobrepostos. Se não estiverem alinhados, use uma chave hexagonal de 2,5mm para ajustar o ponteiro laser vermelho.
Abra a tampa da porta.
Coloque um pedaço de fita dupla face com duas camadas na entrada do terceiro espelho.
Vá para o modo Ação e toque em "Motores" (para liberar os motores).
Mova o cabeçote laser para o canto inferior direito.
Certifique-se de que o laser vermelho está ligado.
Feche a tampa da porta.
Execute 2 - 3 pulsos. (RF 30W x 3, RF 60W/80W x 2)
Verifique se o ponto do laser vermelho e a marca de queima se sobrepõem.
Ajuste o laser vermelho se necessário.
Exemplo Correto - Sobreposição
Exemplo Incorreto - Sem Sobreposição
Parafusos e caminho do feixe do ponteiro laser vermelho
HEXA RF 30W
HEXA RF 60W / HEXA RF 80W
Nota: Se o ponto vermelho não incidir sobre a fita, significa que o caminho do seu laser vermelho está muito desalinhado. Você pode encontrá-lo no segundo espelho; mova o ponto vermelho para a área reflexiva do espelho.
Se você não conseguir encontrar o laser vermelho, significa que o ponteiro laser vermelho está com defeito ou muito desalinhado. Acesse este link para recalibrar o laser vermelho.
Etapa 8
Esta etapa verifica se o caminho do primeiro espelho para o segundo espelho está alinhado.
Visão Geral da Etapa:
Etapas Práticas:
Remova a fita e coloque um novo pedaço de fita dupla face de dupla camada no segundo espelho.
Mova o cabeçote laser para o canto superior esquerdo.
Feche a tampa e execute 2-3 pulsos. (RF 30W x 3, RF 60W/80W x 2)
Verifique visualmente se o laser vermelho e a marca de queima se sobrepõem.
Exemplo Correto - Sobreposição
Exemplo Incorreto - Sem Sobreposição
Determine seu resultado e prossiga para o próximo passo:
Resultado inadequado - Sem sobreposição >> Etapa 8.1
Etapa 8.1
Esta etapa ensinará como ajustar os parafusos no primeiro espelho para alinhar o caminho óptico do primeiro espelho ao segundo espelho. Existem três parafusos no primeiro espelho; girá-los no sentido horário ou anti-horário alterará o caminho do feixe, modificando assim a posição do ponto laser vermelho.
Como afrouxar corretamente o fixador do parafuso: Primeiro, borrife álcool nos parafusos para dissolver o gel ou cola e aguarde alguns segundos, depois use uma chave de fenda T8 para afrouxar os três parafusos, e o fixador poderá ser removido.
Demonstração (Observe que os parafusos no vídeo foram afrouxados antes da gravação.)
Confirme a posição do ponto laser e os parafusos e direções que precisam ser ajustados.
Consulte os exemplos abaixo para encontrar o número e o método de ajuste correspondente:
Para #1: O ponto laser vermelho precisa se mover para o canto inferior direito para sobrepor. O parafuso superior esquerdo precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #2: O ponto laser vermelho precisa se mover diretamente para baixo para sobrepor. O parafuso inferior esquerdo precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #3: O ponto laser vermelho precisa se mover primeiro para baixo, depois para a esquerda para sobrepor. O parafuso inferior esquerdo precisa ser girado no sentido anti-horário para mover o ponto para baixo. O parafuso superior direito precisa ser girado no sentido horário para mover o ponto para a esquerda. Consulte a foto abaixo.
Para #4: O ponto laser vermelho precisa se mover para a direita para sobrepor. O parafuso superior direito precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #5: O ponto vermelho do laser precisa se mover para a esquerda para se sobrepor. O parafuso superior direito precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #6: O ponto vermelho do laser precisa se mover primeiro para a direita, depois para cima para se sobrepor. O parafuso superior direito precisa ser girado no sentido anti-horário para mover o ponto para a direita. O parafuso inferior esquerdo precisa ser girado no sentido horário para mover o ponto para cima. Consulte a foto abaixo.
Para #7: O ponto vermelho do laser precisa se mover diretamente para cima para se sobrepor. O parafuso inferior esquerdo precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #8: O ponto vermelho do laser precisa se mover para o canto superior esquerdo para se sobrepor. O parafuso superior esquerdo precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Após ajustar os parafusos, reinstale o fixador (suporte).
Etapa 9
Esta etapa verifica se o caminho do segundo espelho para o terceiro espelho está alinhado.
Visão Geral da Etapa:
Etapas Práticas:
Remova a fita e coloque um novo pedaço de fita dupla face de dupla camada na entrada do terceiro espelho.
Mova o cabeçote do laser para a posição central esquerda.
Feche a tampa e execute 2-3 pulsos. (RF 30W x 3, RF 60W/80W x 2)
Verifique visualmente se o laser vermelho e a marca de queima se sobrepõem.
Exemplo Correto - Sobreposição
Exemplo Incorreto - Sem Sobreposição
Determine seu resultado e prossiga para o próximo passo:
Resultado inadequado - Sem sobreposição >> Etapa 9.1
Etapa 9.1
Esta etapa ensinará como alinhar o caminho óptico do segundo espelho para o terceiro espelho ajustando os parafusos do segundo espelho. Ajuste os parafusos do segundo espelho para alinhar o caminho óptico do segundo espelho para o terceiro espelho.
Existem três parafusos no segundo espelho; girá-los no sentido horário ou anti-horário alterará a trajetória do feixe.
Primeiro, borrife álcool nas porcas para dissolver o gel ou cola e aguarde alguns segundos, depois use uma chave Torx T8 para remover os três parafusos, e o fixador poderá ser removido.
Demonstração
Confirme a posição do ponto laser e os parafusos e direções que precisam ser ajustados. Consulte a foto abaixo para encontrar o número correspondente à posição do seu ponto laser vermelho.
Para #1: O ponto laser vermelho precisa se mover para o canto inferior direito para se sobrepor. O parafuso inferior direito precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #2: O ponto laser vermelho precisa se mover diretamente para baixo para sobrepor. O parafuso superior direito precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #3: O ponto laser vermelho precisa se mover primeiro para baixo, depois para a esquerda para sobrepor. O parafuso superior direito precisa ser girado no sentido horário para mover o ponto para baixo. O parafuso inferior esquerdo precisa ser girado no sentido anti-horário para mover o ponto para a esquerda. Consulte a foto abaixo.
Para #4: O ponto laser vermelho precisa se mover para a direita para sobrepor. O parafuso inferior esquerdo precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #5: O ponto vermelho do laser precisa se mover para a esquerda para se sobrepor. O parafuso inferior esquerdo precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #6: O ponto vermelho do laser precisa se mover primeiro para a direita, depois para cima para se sobrepor. O parafuso superior esquerdo precisa ser girado no sentido horário para mover o ponto para a esquerda. O parafuso inferior direito precisa ser girado no sentido anti-horário para mover o ponto para cima. Consulte a foto abaixo.
Para #7: O ponto vermelho do laser precisa se mover diretamente para cima para se sobrepor. O parafuso inferior direito precisa ser girado no sentido anti-horário para mover o ponto para cima. Consulte a foto abaixo.
Para #8: O ponto vermelho do laser precisa se mover para o canto superior esquerdo para se sobrepor. O parafuso superior direito precisa ser girado no sentido horário. Consulte a foto abaixo.
Após ajustar os parafusos, reinstale o fixador (suporte).
Etapa 10
Esta etapa ensinará como usar a ferramenta OPA para verificar se o ponto laser está localizado no centro do suporte do terceiro espelho.
Por favor, use o link para baixar o arquivo e grave/corte em um acrílico transparente de 3mm.
O círculo da ferramenta corresponderá à entrada mostrada na imagem abaixo.
Se sua máquina não conseguir cortar qualquer área da plataforma de trabalho, você deverá fazer uma ferramenta temporária. Use um pedaço de fita transparente e dobre-a para cobrir a parte adesiva. Desenhe duas linhas conforme mostrado abaixo.
A interseção das linhas na fita será o centro da entrada circular. (Recomenda-se marcar duas marcas conforme mostrado pelos pontos vermelhos abaixo para alinhar as linhas na fita.)
Quando a ferramenta estiver pronta, mova o cabeçote laser para a posição central.
Use a ferramenta para verificar o alinhamento vertical. Alinhe o círculo ou marca da ferramenta com a entrada e verifique a posição do ponto laser vermelho.
Acrílico
Exemplo Correto
Exemplo Incorreto
Fita
Correto - Centralizado
Incorreto - Não Centralizado
Determine seu resultado e prossiga para o próximo passo:
Se o caminho do feixe laser vertical não estiver no centro da ferramenta, você pode ajustar o cabeçote laser para corrigir.
Afrouxe levemente estes 4 parafusos; não os remova nem os afrouxe excessivamente.
Após afrouxar os parafusos, você pode empurrar o cabeçote laser para dentro ou para fora.
Empurrar para fora:
Empurrar para dentro:
Após mover o cabeçote laser, reaperte os parafusos.
Execute a Calibração da Câmera no Beam Studio. (Isso pode ser feito como etapa final após concluir todos os ajustes do caminho óptico.)
Etapa 11
Após concluir a verificação vertical, verificaremos a posição horizontal na entrada do terceiro espelho.
Mova o cabeçote do laser para a posição central.
Use a ferramenta para verificar o alinhamento horizontal. Alinhe o círculo ou marca da ferramenta com a entrada e verifique a posição do ponto laser vermelho.
Acrílico
Correto - Centralizado
Aceitável - Superior
Ruim - Inferior
Fita
Correto - Centralizado
Aceitável - Superior
Ruim - Inferior
Determine seu resultado e prossiga para o próximo passo:
Possível causa: O ângulo do feixe de laser está muito desalinhado e precisa ser ajustado para cima ou substituído.
Etapa 12
Agora verificaremos o caminho óptico do terceiro espelho até a ponta do bocal, que representa o caminho do feixe no eixo Z (vertical) no centro da plataforma de trabalho.
Mova o cabeçote do laser para o centro da plataforma de trabalho e coloque um pedaço de papel sob a ponta do bocal. Ajuste a altura da plataforma de trabalho para que a distância entre o papel e a ponta do bocal seja de aproximadamente 5mm a 10mm.
Verifique se você consegue ver um ponto de laser vermelho focado ou luz vermelha conforme mostrado na imagem abaixo.
Bom resultado - Centralizado
Resultado ruim - Sem ponto
Resultado ruim - Não centralizado
Determine seu resultado e prossiga para o próximo passo:
Se não houver ponto focado do cabeçote laser ou o ponto não estiver visível, o caminho óptico do eixo Z está desalinhado e precisa de ajuste. O objetivo desta etapa é mover o ponto focal para a posição central.
Esta etapa ensinará como ajustar os parafusos do terceiro espelho para corrigir o caminho óptico vertical do terceiro espelho até a plataforma de trabalho. Corrija o caminho do feixe vertical ajustando os parafusos do terceiro espelho. Existem três parafusos no terceiro espelho; girá-los no sentido horário ou anti-horário alterará o caminho do feixe vertical, ou seja, a posição do pequeno ponto na fita mudará.
Aprenda como afrouxar corretamente as porcas. Use um alicate para segurar o parafuso, depois use uma chave dupla para girar no sentido anti-horário e afrouxar a porca.
Como determinar a posição do ponto laser? Se você não conseguir ver o ponto focado, pode observar a luz vermelha. A área com luz mais intensa é a posição do ponto laser.
Exemplo
Como mostrado na imagem, a luz mais intensa indica que o ponto laser deve estar no canto inferior esquerdo.
Para mover o ponto laser para o centro, ele precisa se mover para cima e para a direita, então recomendamos girar o parafuso superior direito no sentido horário.
Demonstração
Após ajustar os parafusos, por favor aperte a porca girando-a no sentido horário.
Determine seu resultado e prossiga para o próximo passo:
Após o ajuste avançado, retorne para Etapa 12.1 para tentar ajustar o ponto vermelho.
Etapa 13
Agora verificaremos o caminho óptico do terceiro espelho até a ponta do bocal no canto inferior direito da plataforma de trabalho.
Mova o cabeçote do laser para o canto inferior direito da plataforma de trabalho e coloque um pedaço de papel sob a ponta do bocal. Ajuste a altura da plataforma de trabalho para que a distância entre o papel e a ponta do bocal seja de aproximadamente 5mm a 10mm.
Verifique se você consegue ver um ponto de laser vermelho focado ou luz vermelha conforme mostrado na imagem abaixo.
Bom resultado - Centralizado
Resultado ruim - Sem ponto
Resultado ruim - Não centralizado
Determine seu resultado e prossiga para o próximo passo:
Se não houver ponto focal do cabeçote do laser, seu caminho óptico do eixo Z está desalinhado e precisa de ajuste. O objetivo desta etapa é mover o ponto focal para a posição central no canto inferior direito.
Esta etapa ensinará como ajustar os parafusos do terceiro espelho para corrigir o caminho óptico vertical do terceiro espelho até a plataforma de trabalho. Corrija o caminho do feixe vertical ajustando os parafusos do terceiro espelho. Existem três parafusos no terceiro espelho; girá-los no sentido horário ou anti-horário alterará o caminho do feixe vertical, ou seja, a posição do pequeno ponto na fita mudará.
Aprenda como afrouxar corretamente as porcas. Use um alicate para segurar o parafuso, depois use uma chave dupla para girar no sentido anti-horário e afrouxar a porca.
Como determinar a posição do ponto laser? Se você não conseguir ver o ponto focado, pode observar a luz vermelha. A área com luz mais intensa é a posição do ponto laser.
Exemplo
Como mostrado na imagem, a luz mais intensa indica que o ponto laser deve estar no canto inferior esquerdo.
Para mover o ponto laser para o centro, ele precisa se mover para cima e para a direita, então recomendamos girar o parafuso superior direito no sentido horário.
Demonstração
Após ajustar os parafusos, por favor aperte a porca girando-a no sentido horário.
Determine seu resultado e prossiga para o próximo passo:
Usaremos fita adesiva e pulsos para uma verificação final para observar o caminho real do laser partindo do centro da plataforma de trabalho.
Visão Geral da Etapa - Centro
Coloque um pedaço de fita adesiva de camada única na ponta do bocal, mova o cabeçote do laser para o centro da plataforma de trabalho, feche a tampa da porta e dispare um pulso.
Demonstração
Remova a fita adesiva e verifique se o ponto do laser está redondo.
Bom exemplo - Centralizado e redondo:
Exemplo aceitável - Redondo mas ligeiramente descentrado:
Exemplo inadequado - Não redondo:
Determine seu resultado e prossiga para o próximo passo:
Após o ajuste avançado, retorne para Etapa 14 para verificar o ponto do laser novamente.
Etapa 14.1
O caminho do laser vermelho e o caminho real do laser CO2 podem ainda não estar perfeitamente alinhados. Isso significa que mesmo se o ponto vermelho estiver perfeitamente ajustado, o caminho do laser CO2 pode ainda estar desalinhado. Portanto, devemos usar o método tradicional para ajustar o caminho óptico do eixo Z.
Demonstração:
Determine a posição do ponto vertical e encontre os parafusos correspondentes e as direções para ajustar. Primeiro, você deve compreender toda a área em que o ponto pode se mover. Na verdade, essa faixa é idêntica à área da ponta do bico. A marcação na fita representa essa área.
Em seguida, encontre o número similar à posição do seu ponto vertical.
Diagrama:
Em seguida, use um alicate para segurar o parafuso, depois use uma chave de boca dupla para girar a porca no sentido anti-horário para afrouxá-la. Use um alicate para segurar o parafuso, depois use uma chave dupla para girar no sentido anti-horário e afrouxar a porca.
Para #1: O ponto vertical precisa se mover para a direita para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #2: O ponto vertical precisa se mover para a parte inferior direita para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido anti-horário para mover o ponto para a direita. O parafuso inferior direito precisa ser girado no sentido horário para mover o ponto para baixo. Consulte a foto abaixo.
Para #3: O ponto vertical precisa se mover para baixo para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso inferior direito precisa ser girado no sentido horário para mover o ponto para baixo. Consulte a foto abaixo.
Para #4: O ponto vertical precisa se mover para o canto inferior esquerdo para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior direito precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #5: O ponto vertical precisa se mover para a esquerda para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #6: O ponto vertical precisa se mover para o canto superior esquerdo para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido horário para mover o ponto para a esquerda. O parafuso inferior direito precisa ser girado no sentido anti-horário para movê-lo para cima. Consulte a foto abaixo.
Para #7: O ponto vertical precisa se mover para cima para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso inferior direito precisa ser girado no sentido anti-horário para movê-lo para cima. Consulte a foto abaixo.
Para #8: O ponto vertical precisa se mover para o canto superior direito para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior direito precisa ser girado no sentido horário. Consulte a foto abaixo.
Após ajustar os parafusos, você deve aplicar nova fita e realizar pulsos novamente para verificar a posição do ponto.
Demonstração:
Se você achar este método difícil, pode usar o ponto vermelho para ter uma ideia geral da posição real do caminho óptico do CO2 e, em seguida, realizar os pulsos.
Após ajustar os parafusos, por favor aperte a porca girando-a no sentido horário.
Etapa 15
Usaremos fita e pulsos para uma verificação final para observar o caminho real do laser CO2 no canto inferior direito da plataforma de trabalho.
Visão Geral da Etapa - Canto Inferior Direito
Coloque um pedaço de fita de camada única na ponta do bocal, mova o cabeçote do laser para o canto inferior direito da plataforma de trabalho, feche a tampa da porta e dispare um pulso.
Demonstração
Remova a fita adesiva e verifique se o ponto do laser está redondo.
Bom exemplo - Centralizado e redondo:
Exemplo aceitável - Redondo mas ligeiramente descentrado:
Exemplo inadequado - Não redondo:
Determine seu resultado e prossiga para o próximo passo:
Resultado bom ou aceitável >> Ajuste concluído! (Se o seu cabeçote do laser foi ajustado em Etapa 10.1, certifique-se de realizar a Calibração da Câmera.)
Após o ajuste avançado, retorne para Etapa 14 para verificar o ponto do laser novamente.
Etapa 15.1
O caminho do laser vermelho e o caminho real do laser CO2 podem ainda não estar perfeitamente alinhados. Isso significa que mesmo se o ponto vermelho estiver perfeitamente ajustado, o caminho do laser CO2 pode ainda estar desalinhado. Portanto, devemos usar o método tradicional para ajustar o caminho óptico do eixo Z.
Demonstração
Determine a posição do ponto vertical e encontre os parafusos correspondentes e as direções para ajustar. Primeiro, você deve compreender toda a área em que o ponto pode se mover. Na verdade, essa faixa é idêntica à área da ponta do bico. A marcação na fita representa essa área.
Em seguida, encontre o número similar à posição do seu ponto vertical.
Diagrama:
Em seguida, use um alicate para segurar o parafuso, depois use uma chave de boca dupla para girar a porca no sentido anti-horário para afrouxá-la. Use um alicate para segurar o parafuso, depois use uma chave dupla para girar no sentido anti-horário e afrouxar a porca.
Para #1: O ponto vertical precisa se mover para a direita para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #2: O ponto vertical precisa se mover para a parte inferior direita para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido anti-horário para mover o ponto para a direita. O parafuso inferior direito precisa ser girado no sentido horário para mover o ponto para baixo. Consulte a foto abaixo.
Para #3: O ponto vertical precisa se mover para baixo para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso inferior direito precisa ser girado no sentido horário para mover o ponto para baixo. Consulte a foto abaixo.
Para #4: O ponto vertical precisa se mover para o canto inferior esquerdo para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior direito precisa ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #5: O ponto vertical precisa se mover para a esquerda para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido horário. Consulte a foto abaixo.
Para #6: O ponto vertical precisa se mover para o canto superior esquerdo para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior esquerdo precisa ser girado no sentido horário para mover o ponto para a esquerda. O parafuso inferior direito precisa ser girado no sentido anti-horário para movê-lo para cima. Consulte a foto abaixo.
Para #7: O ponto vertical precisa se mover para cima para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso inferior direito precisa ser girado no sentido anti-horário para movê-lo para cima. Consulte a foto abaixo.
Para #8: O ponto vertical precisa se mover para o canto superior direito para ficar redondo e centralizado. De frente para a frente da máquina: O parafuso superior direito precisa ser girado no sentido horário. Consulte a foto abaixo.
Após ajustar os parafusos, você deve aplicar nova fita e realizar pulsos novamente para verificar a posição do ponto.
Demonstração:
Se você achar este método difícil, pode usar o ponto vermelho para ter uma ideia geral da posição real do caminho óptico do CO2 e, em seguida, realizar os pulsos.
Após ajustar os parafusos, por favor aperte a porca girando-a no sentido horário.
Determine seu resultado e prossiga para o próximo passo:
Verifique novamente o ponto central Etapa 14 Se o centro e o canto inferior direito não puderem ser centralizados simultaneamente >>
Colete as marcas de queimadura nos seguintes locais (Etapa 16)
Colete as marcas no 1º espelho.
Coloque uma fita de dupla camada no ponteiro laser vermelho, certificando-se de que esteja em um ângulo de 90 graus em relação ao feixe, e dispare 3 pulsos. Cole os resultados em um pedaço de papel e marque a localização.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Colete as marcas do 1º ao 2º espelho. Coloque uma fita de dupla camada no 2º espelho, certificando-se de que esteja em um ângulo de 90 graus em relação ao feixe, dispare 2 pulsos no canto superior esquerdo e mais 2 pulsos no canto inferior esquerdo.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Colete as marcas na entrada do 2º para o 3º espelho. Coloque uma fita de dupla camada no 3º espelho, certificando-se de que esteja em um ângulo de 90 graus em relação ao feixe, dispare 2 pulsos no meio esquerdo e mais 2 pulsos no meio direito.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Colete as marcas na ponta do bico no centro. Coloque um pedaço de fita de camada única na ponta do bico, mova o cabeçote laser para o centro da plataforma de trabalho e dispare um pulso.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Colete as marcas na ponta do bico no canto inferior direito. Coloque um pedaço de fita de camada única na ponta do bico, mova o cabeçote laser para o canto inferior direito da plataforma de trabalho e dispare um pulso.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Colete as marcas na entrada do 3º espelho do canto superior esquerdo ao superior direito. Coloque uma fita de dupla camada no 3º espelho, certificando-se de que esteja em um ângulo de 90 graus em relação ao feixe, dispare 2 pulsos no lado superior esquerdo e mais 2 pulsos no lado superior direito.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Colete as marcas na entrada do 3º espelho do canto inferior esquerdo ao inferior direito. Coloque uma fita dupla face no 3º espelho, certificando-se de que esteja em um ângulo de 90 graus em relação ao feixe, dispare 2 pulsos no lado inferior esquerdo e mais 2 pulsos no lado inferior direito.
Anote as posições dos espelhos e as contagens de pulsos (conforme mostrado abaixo)
Por fim, tire uma foto em close da marca na ponta do bico.
Relatório (Etapa 17)
Entre em contato com o atendimento ao cliente e envie as fotos das marcas gravadas para a equipe de suporte técnico.
Comentários
0 comentário
Por favor, entre para comentar.
