3-5 Guia de Operação da Visualização de Câmera do Lightburn – FLUX Help Center

Descrição

Este guia explica como configurar o LightBurn para o FLUX HEXA RF, conectar a câmera USB integrada, calibrar a lente da câmera com o padrão AprilTags do LightBurn e alinhar a visualização da câmera com a área de trabalho da máquina.

O procedimento e os valores abaixo foram verificados com o LightBurn Pro 2.1.03. Os nomes dos menus podem variar ligeiramente em outras versões do LightBurn.

Importante: Conclua a configuração do dispositivo antes da calibração da câmera. Mantenha o padrão de calibração plano, certifique-se de que cada AprilTag esteja completamente visível e use o endereço IP exibido no seu próprio HEXA RF. O endereço IP 192.168.1.247 mostrado neste guia é apenas um exemplo da máquina de teste.

Etapa 1

Prepare a máquina, o computador e os materiais

Antes de abrir o assistente de calibração, prepare os seguintes itens:

Um computador com o LightBurn instalado.
Uma conexão de rede com o HEXA RF e uma conexão USB com a câmera do HEXA RF.
Um padrão de calibração de lente AprilTags do LightBurn impresso. Imprima em escala de 100% sem ajustar ou redimensionar.
(Você será orientado a imprimir o padrão de calibração de lente AprilTags nas etapas.)
Quatro placas de madeira planas de cor clara com 3 mm para alinhamento da área de trabalho.
A versão do firmware do HEXA RF é v6.5.0 ou superior.

Etapa 2

Crie um novo dispositivo HEXA RF no LightBurn

Abra o LightBurn. No painel Laser , clique em Dispositivos, em seguida, escolha a opção para criar um dispositivo manualmente. Quando o Assistente de Novo Dispositivo solicitar o controlador, selecione GRBL e clique em Avançar.

Etapa 3

Selecione o método de conexão de rede

Para o método de conexão GRBL, selecione Ethernet ou Wi-Fi/TCP. Clique em Avançar.

Confirme se o computador e o HEXA RF estão na mesma rede antes de continuar.

Etapa 4

Insira o endereço IP do HEXA RF

Encontre o endereço IP do seu HEXA na tela sensível ao toque.
(Se a sua máquina ainda não estabeleceu uma conexão Wi-Fi, consulte este article para configurar uma conexão.)

Insira o endereço IP atual do seu HEXA RF e clique em Avançar. Encontre o endereço IP da máquina na tela de informações de rede do HEXA RF.

A máquina de teste utilizou 192.168.1.247. Este é apenas um exemplo; insira o endereço atribuído à sua própria máquina.

Etapa 5

Defina o nome do dispositivo e o tamanho da área de trabalho

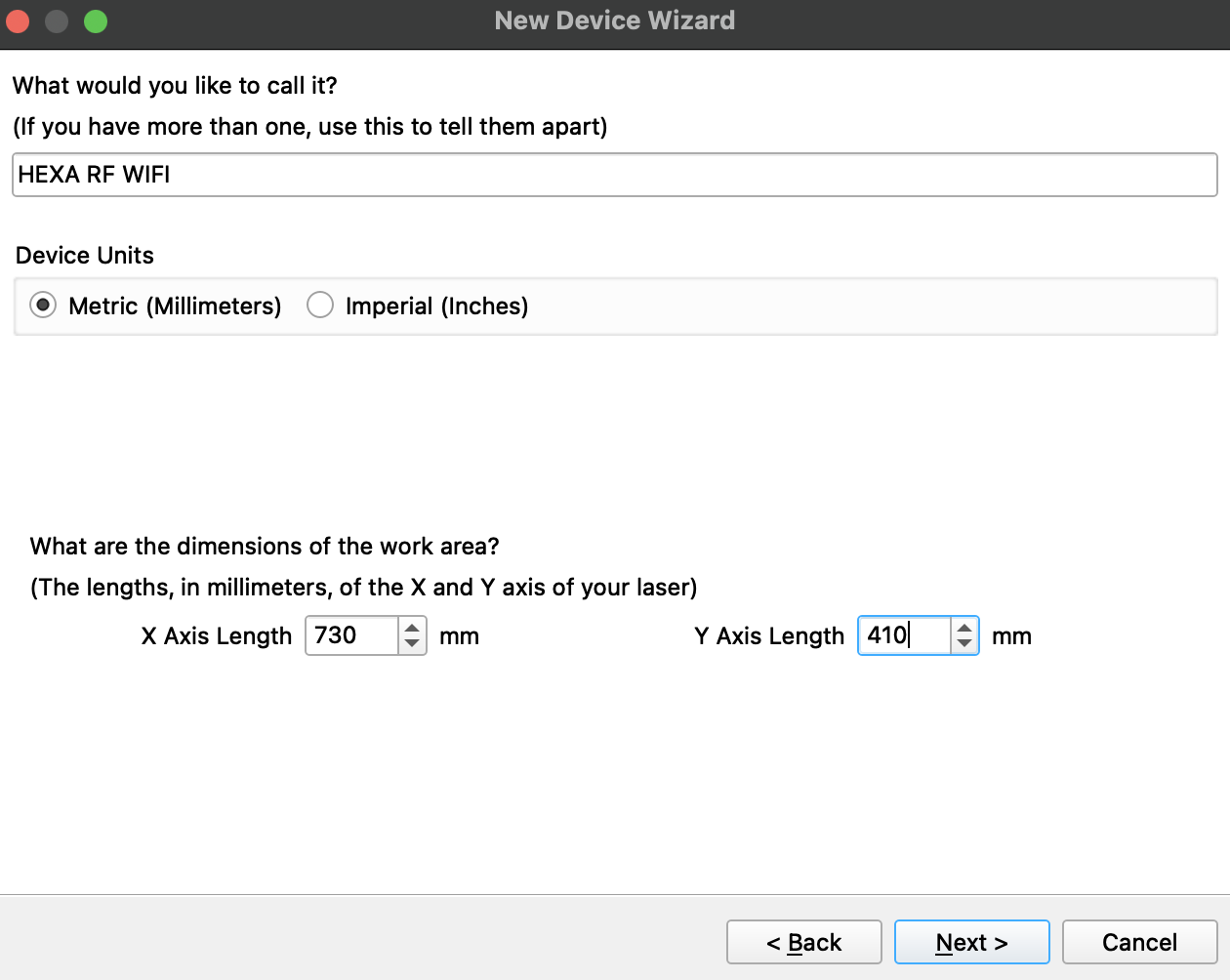

Insira um nome de dispositivo reconhecível, como HEXA RF Wifi. Selecione Milímetros e defina a área de trabalho para:

Comprimento do eixo X: 730 mm
Comprimento do eixo Y: 410 mm

Clique em Avançar.

Etapa 6

Defina a origem da máquina e conclua a configuração do dispositivo

Selecione o canto traseiro esquerdo como a origem da máquina. Revise o resumo e confirme os seguintes valores:

Controlador: GRBL
Conexão: Ethernet ou Wi-Fi/TCP
Área de trabalho: 730 x 410 mm
Origem: traseiro esquerdo
Endereço IP: o IP atual do seu HEXA RF

Clique em Concluir. Abra Configurações do Dispositivo novamente para confirmar se os valores foram salvos corretamente.

Etapa 7

Verifique a conexão da máquina e o modo de coordenadas

Selecione o novo dispositivo HEXA RF no painel Laser. Abra o Mover painel e clique em Início para verificar se o LightBurn consegue se comunicar com a máquina.

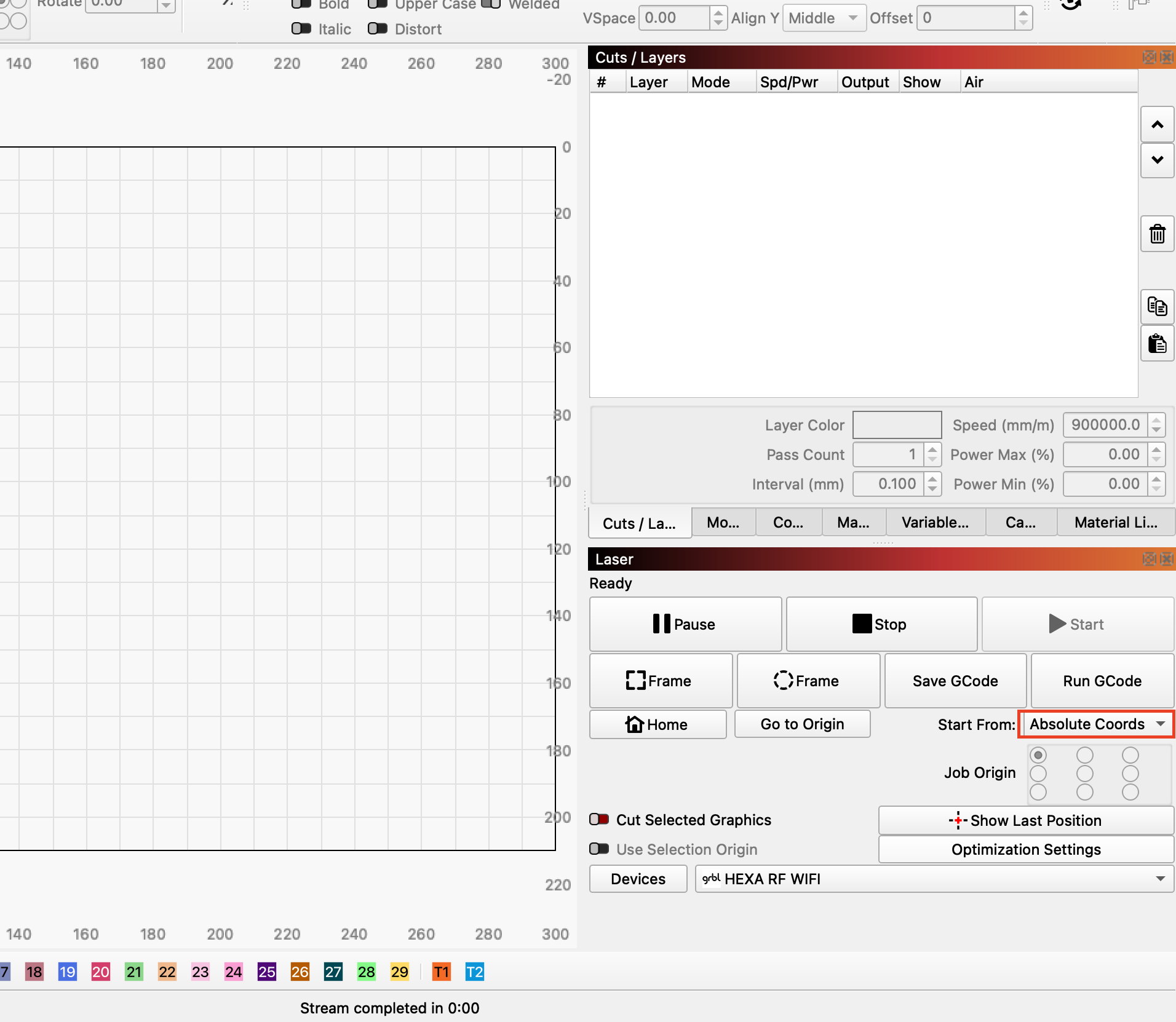

Na janela principal do LightBurn, defina Iniciar De to Coordenadas Absolutas.

Antes da calibração da câmera, faça o homing da máquina e mova o eixo Z para sua posição inicial/zero.

Etapa 8

Abra o assistente de configuração da câmera

Conecte o HEXA RF ao computador usando Cabo USB-A para USB-B.
(O lado USB-B é para a máquina e o lado USB-A é para o computador.)

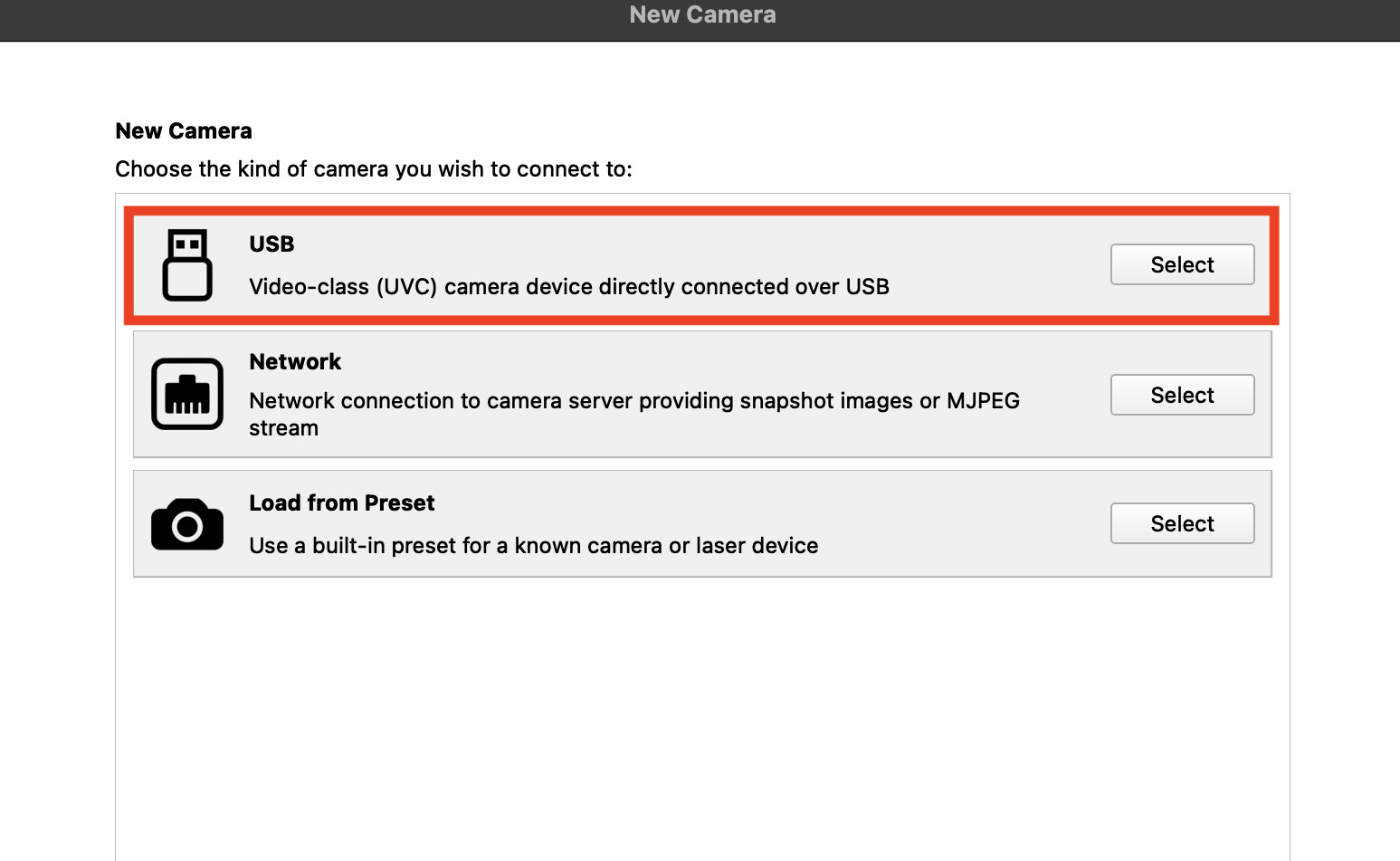

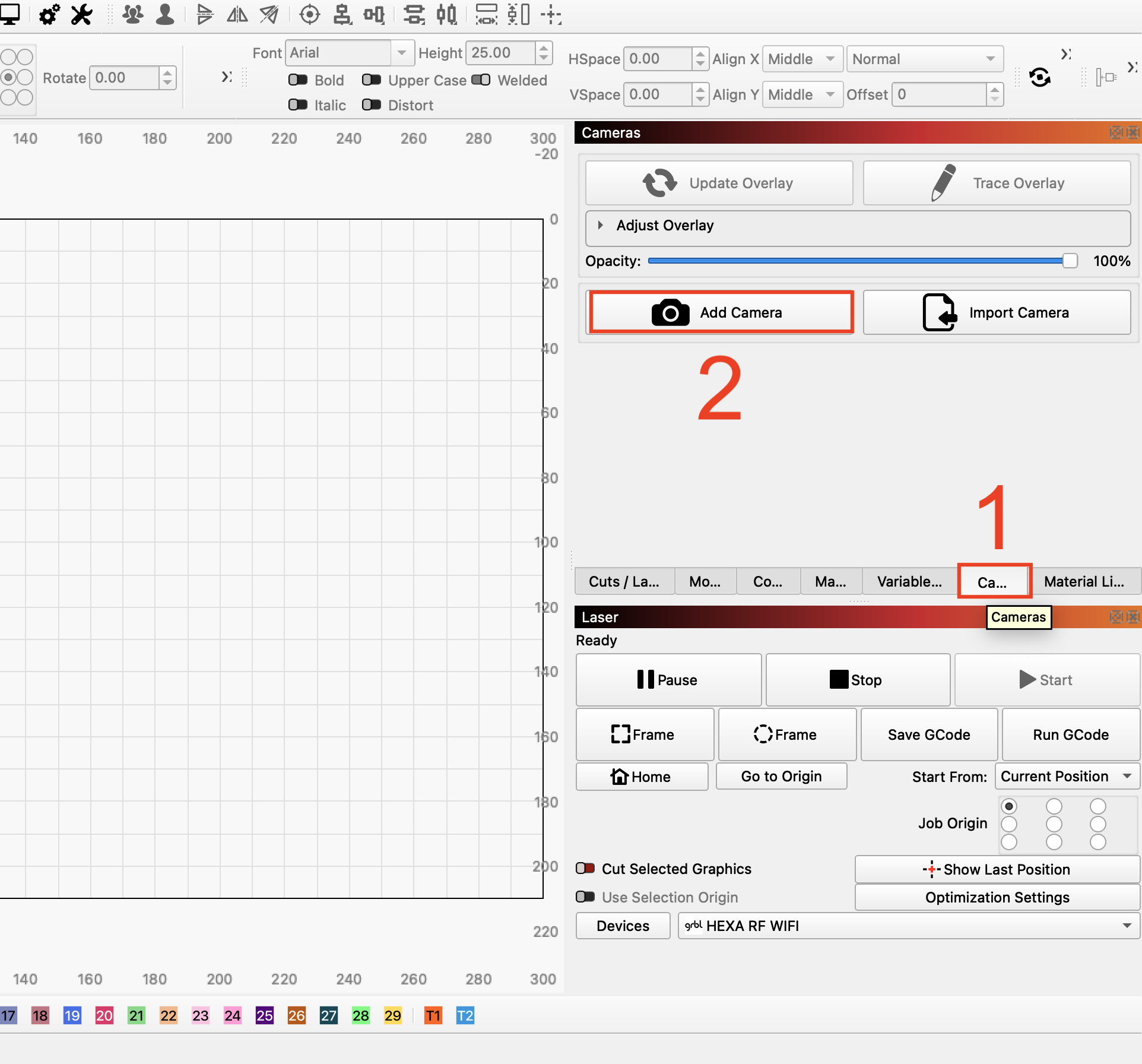

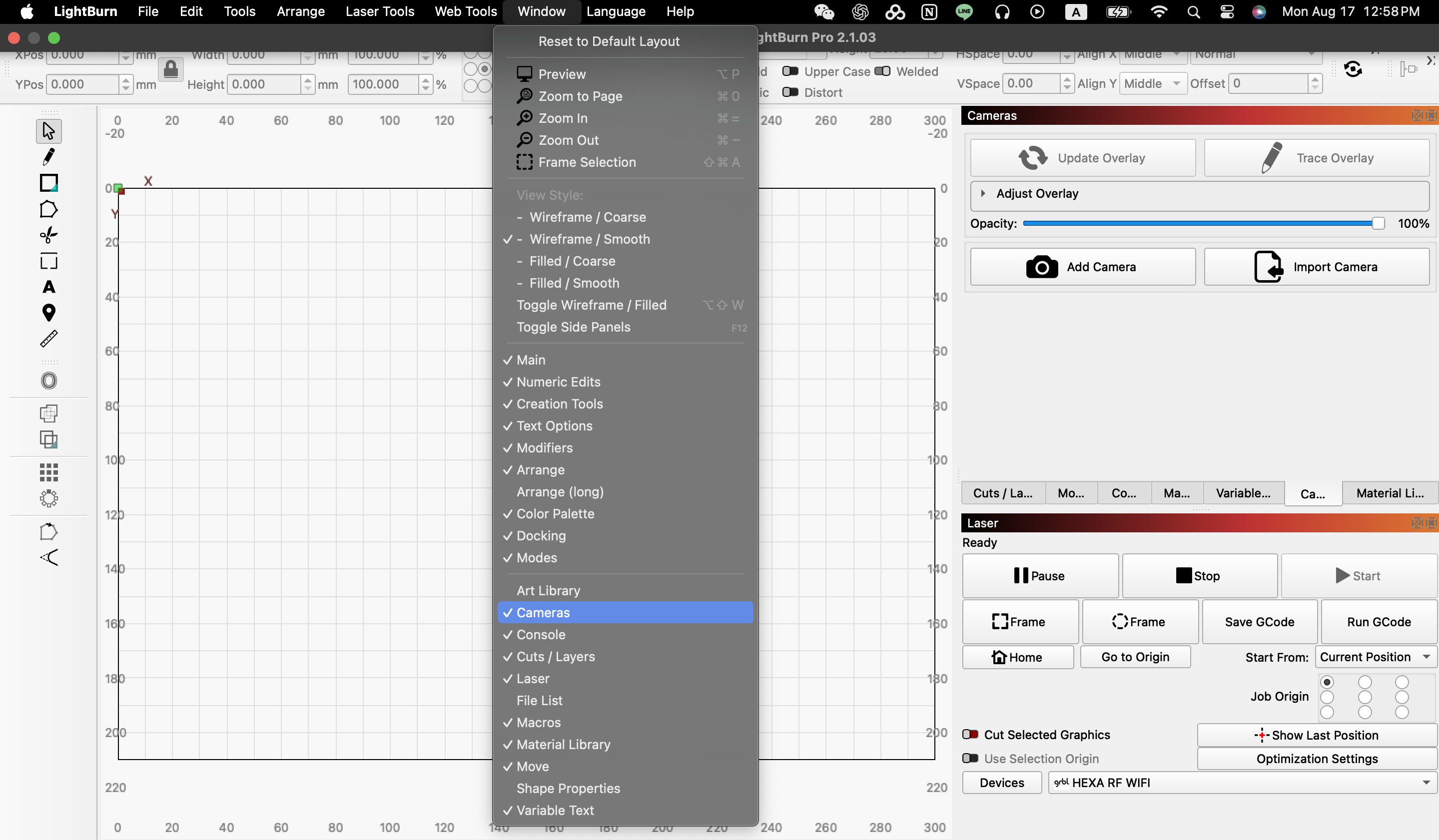

No Câmera painel no lado direito do LightBurn, clique em Adicionar Câmera. Selecione USB como método de conexão.

Etapa 9

Selecione a câmera USB do HEXA RF

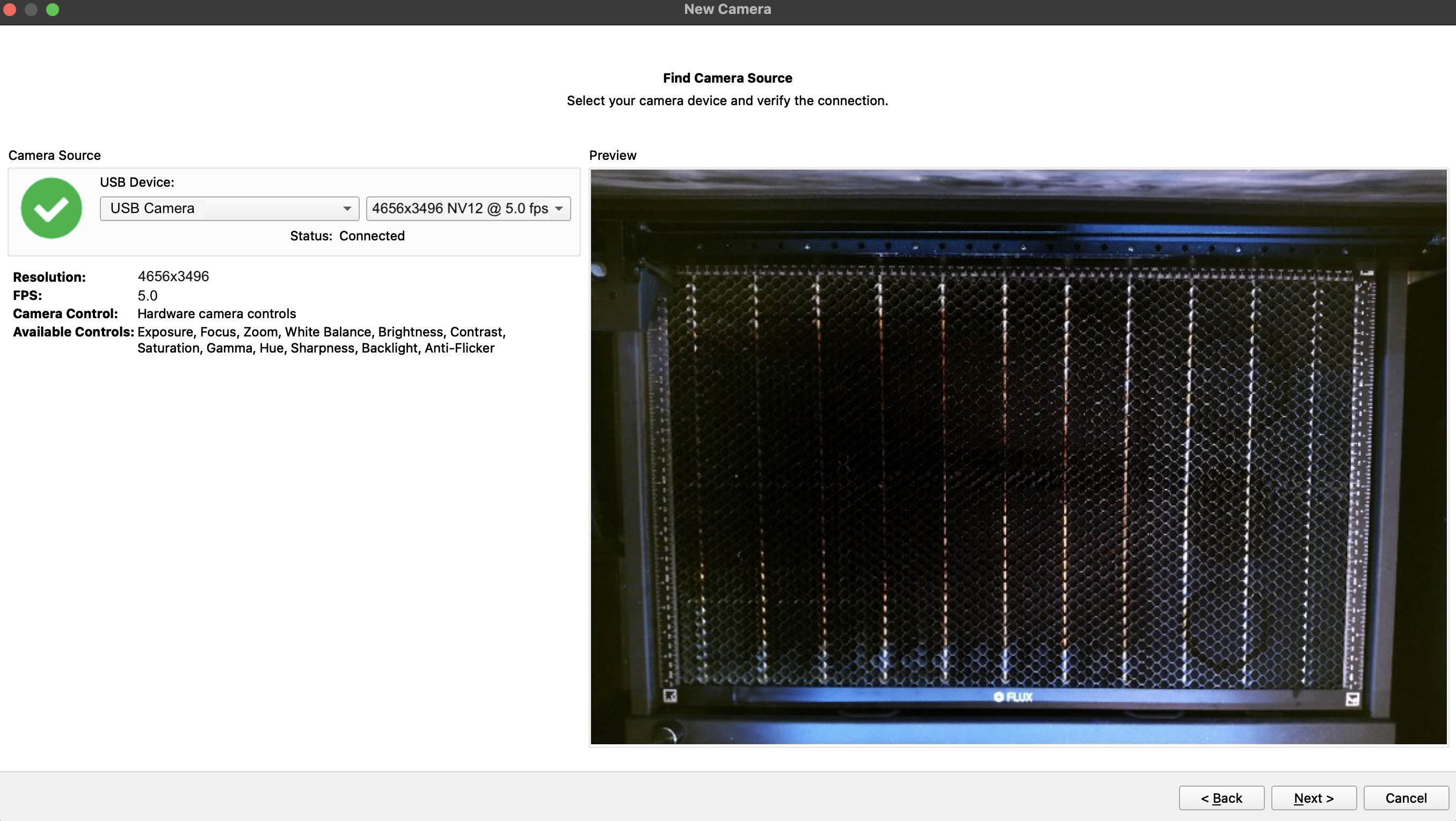

Selecione Câmera USB como a fonte da câmera. Escolha o seguinte modo de vídeo quando disponível:

Resolução: 4656 x 3496
Formato: NV12
Taxa de quadros: 5.0 fps

Confirme que a visualização mostra toda a área de trabalho do HEXA RF e que a imagem está estável. O LightBurn pode fornecer controles para Exposição, Foco, Balanço de Branco, Contraste, Matiz e Retroiluminação.

Etapa 10

Inicie uma nova calibração de lente

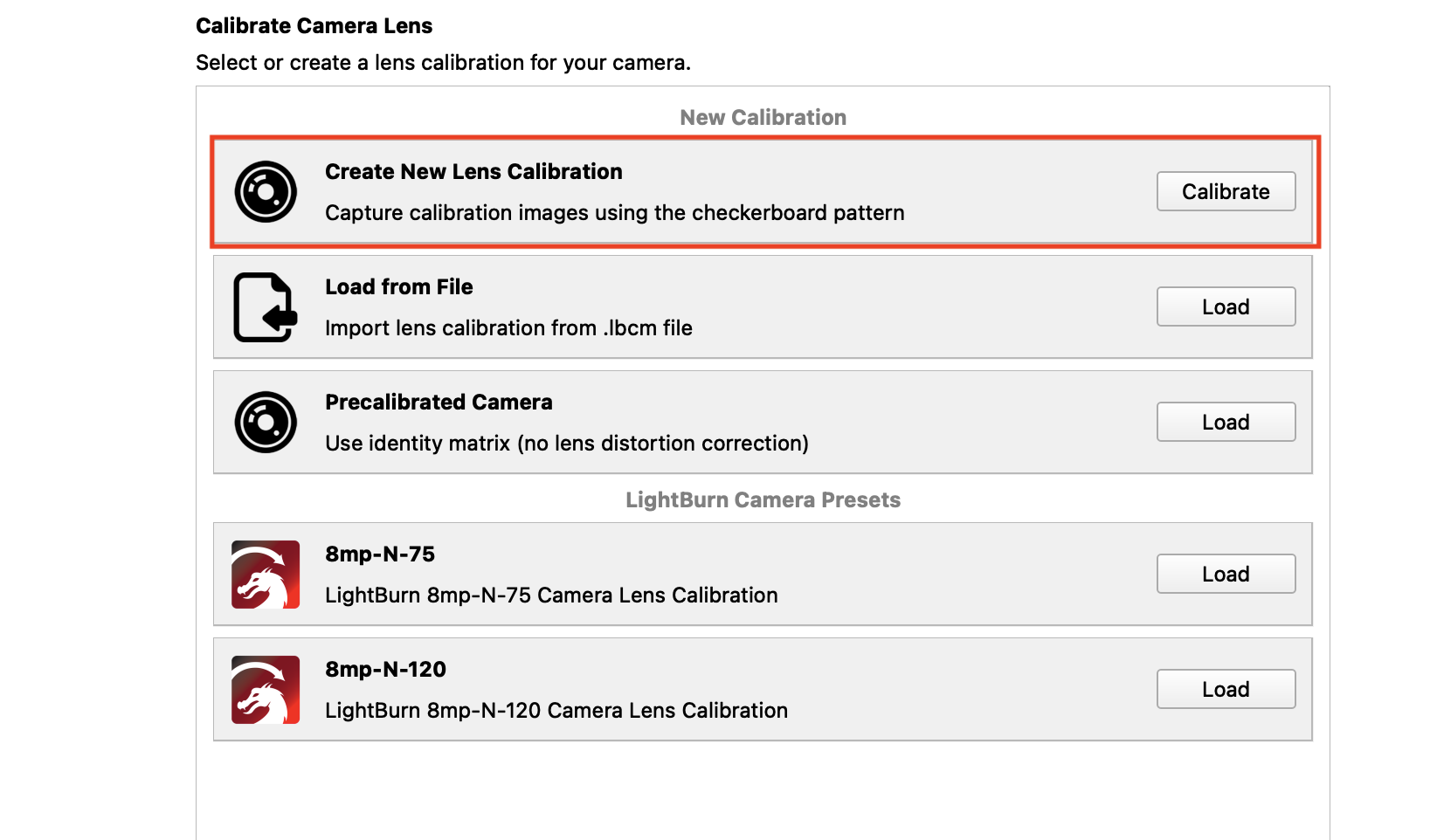

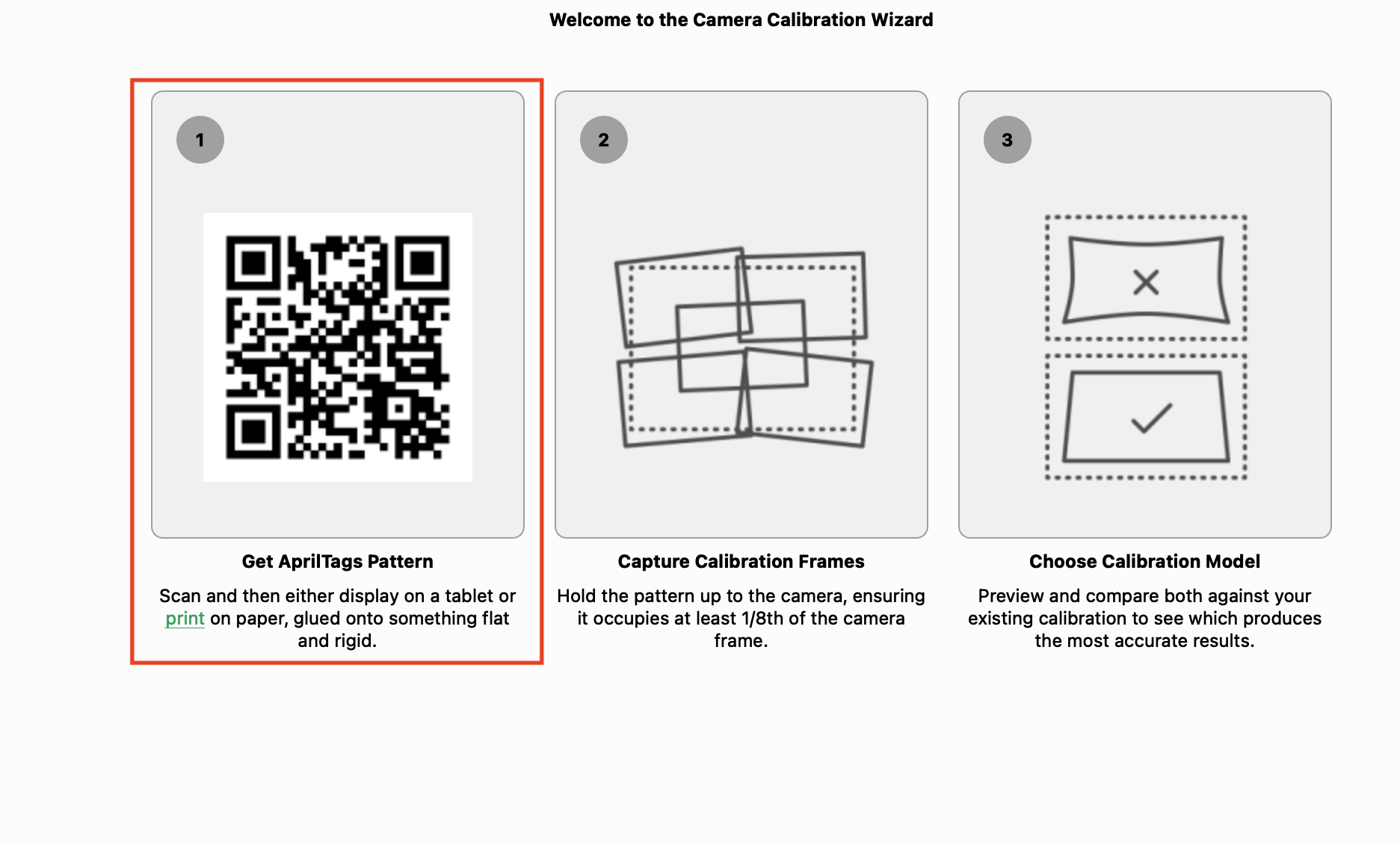

No assistente de configuração da câmera, escolha Criar uma nova calibração de lente. Baixe o padrão de calibração AprilTags fornecido pelo LightBurn e imprima-o em escala de 100% em uma folha plana.

Não corte, estique ou redimensione o padrão. Uma impressão distorcida reduzirá a precisão da calibração.

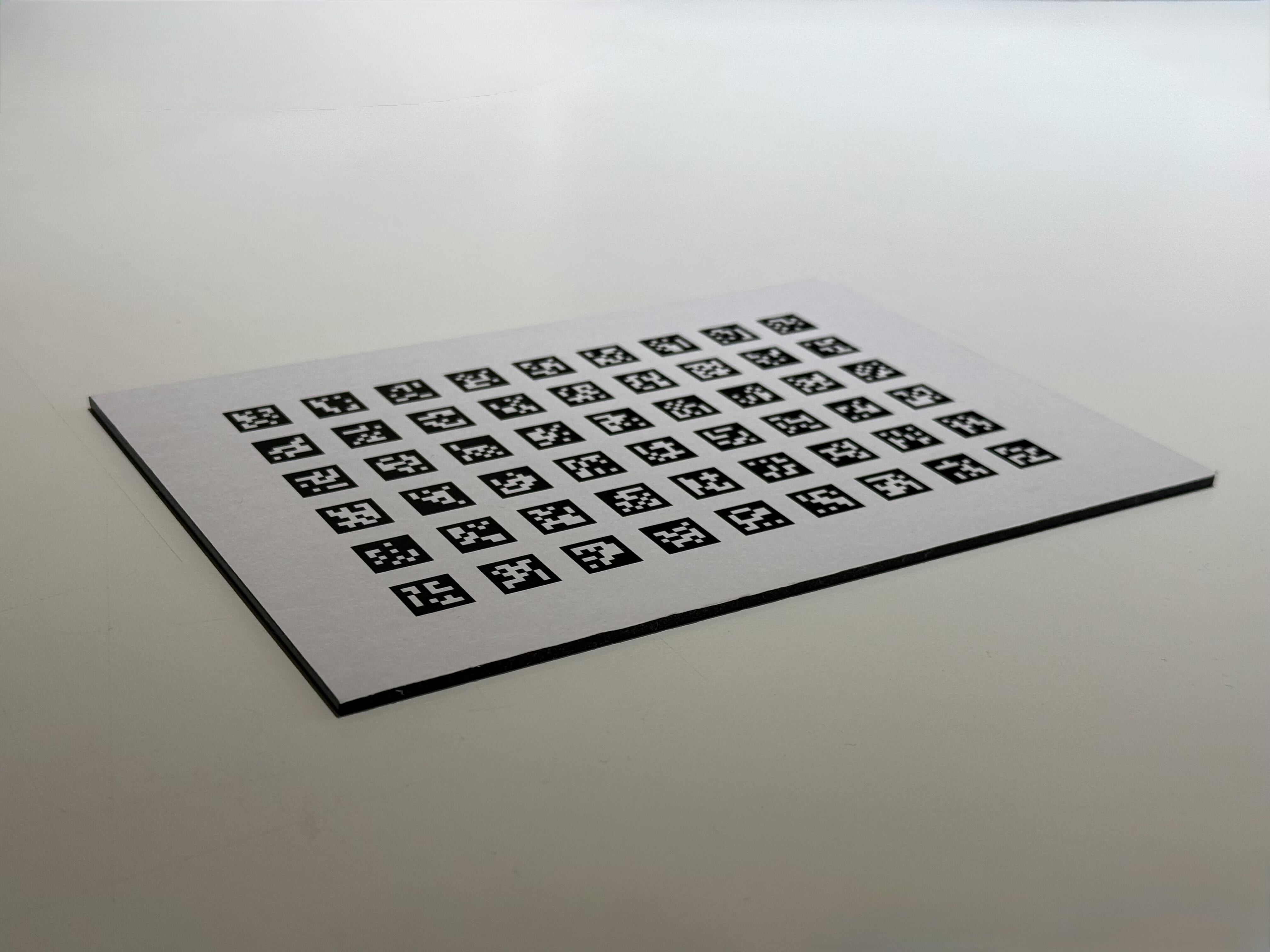

É altamente recomendável fixar o padrão impresso em um material A4 de 3mm, como madeira ou acrílico, para garantir que fique o mais plano possível quando colocado na máquina.

Etapa 11

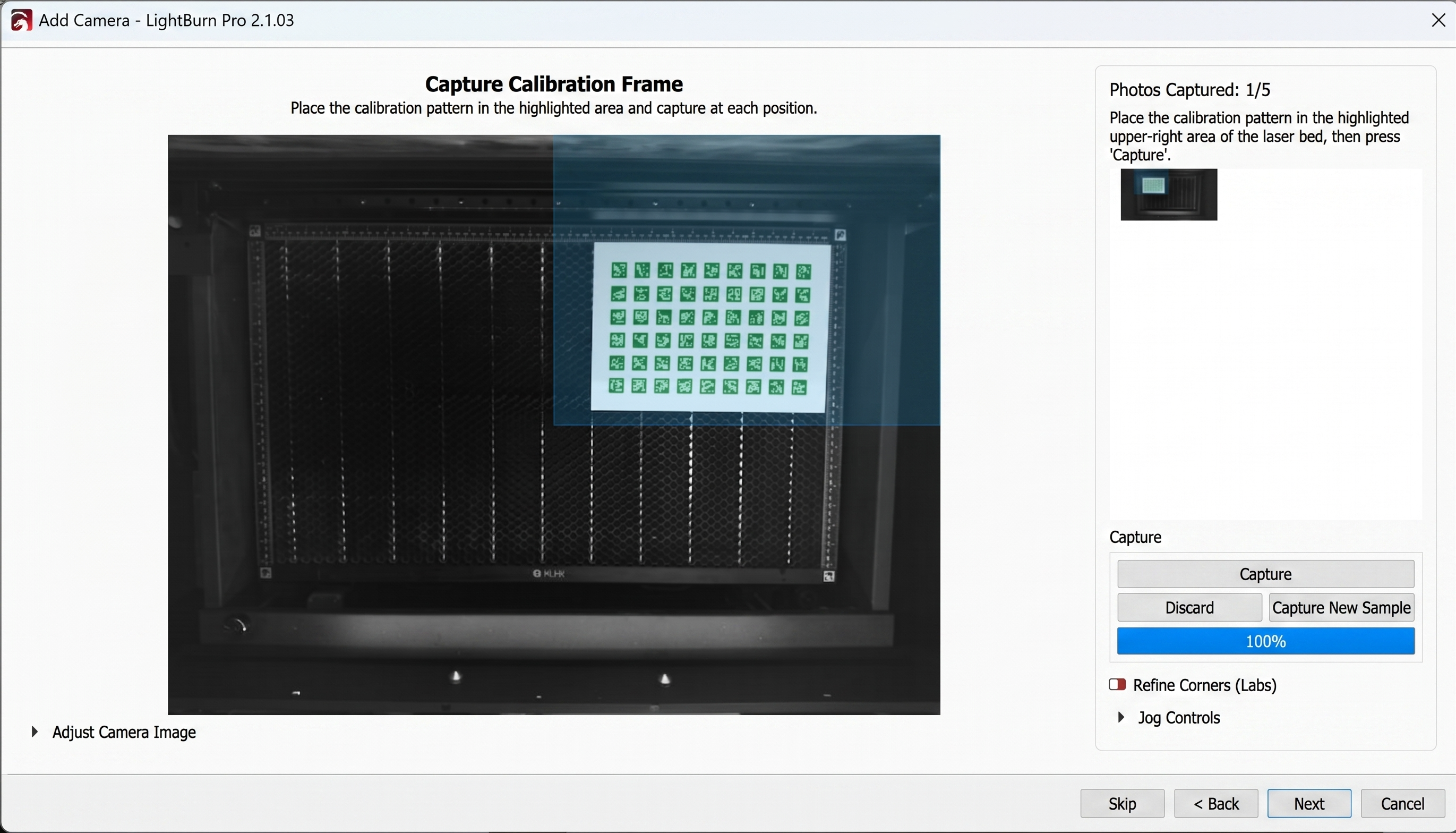

Capturar o padrão AprilTags no canto superior esquerdo

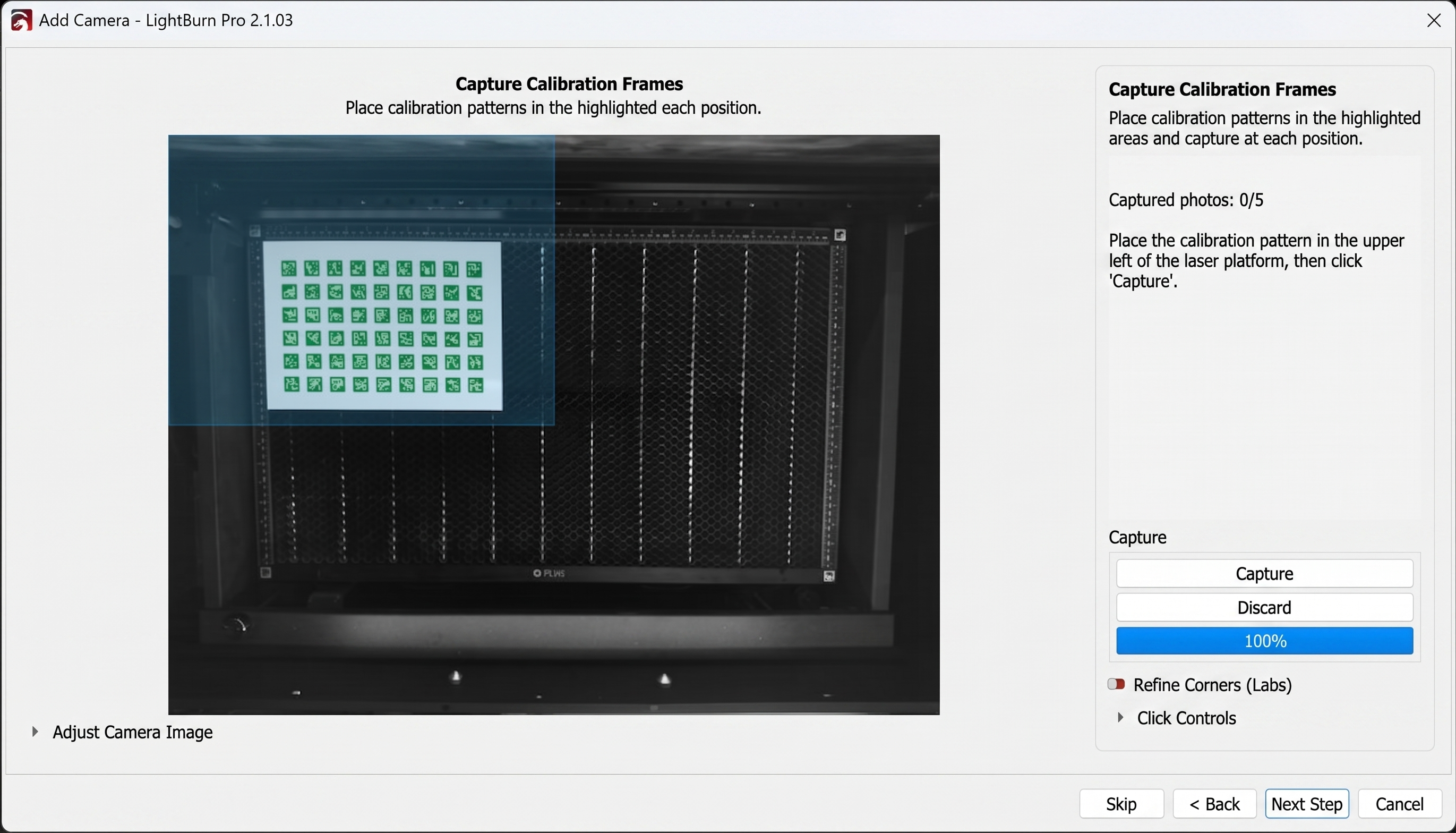

Abra a tampa do HEXA RF. Posicione ou segure o padrão AprilTags impresso na área superior esquerda de captura indicada pelo LightBurn.

Mantenha a folha plana e aproximadamente paralela à câmera. Certifique-se de que todos os quatro cantos externos e todas as tags estejam dentro da área de captura destacada. Clique em Capturar somente após o padrão completo ser reconhecido.

Etapa 12

Capturar o padrão AprilTags no canto superior direito

Mova o mesmo padrão para a área de captura superior direita . Mantenha o padrão plano, evite reflexos e certifique-se de que nenhuma tag seja cortada pela borda da visualização da câmera. Clique em Capturar.

Etapa 13

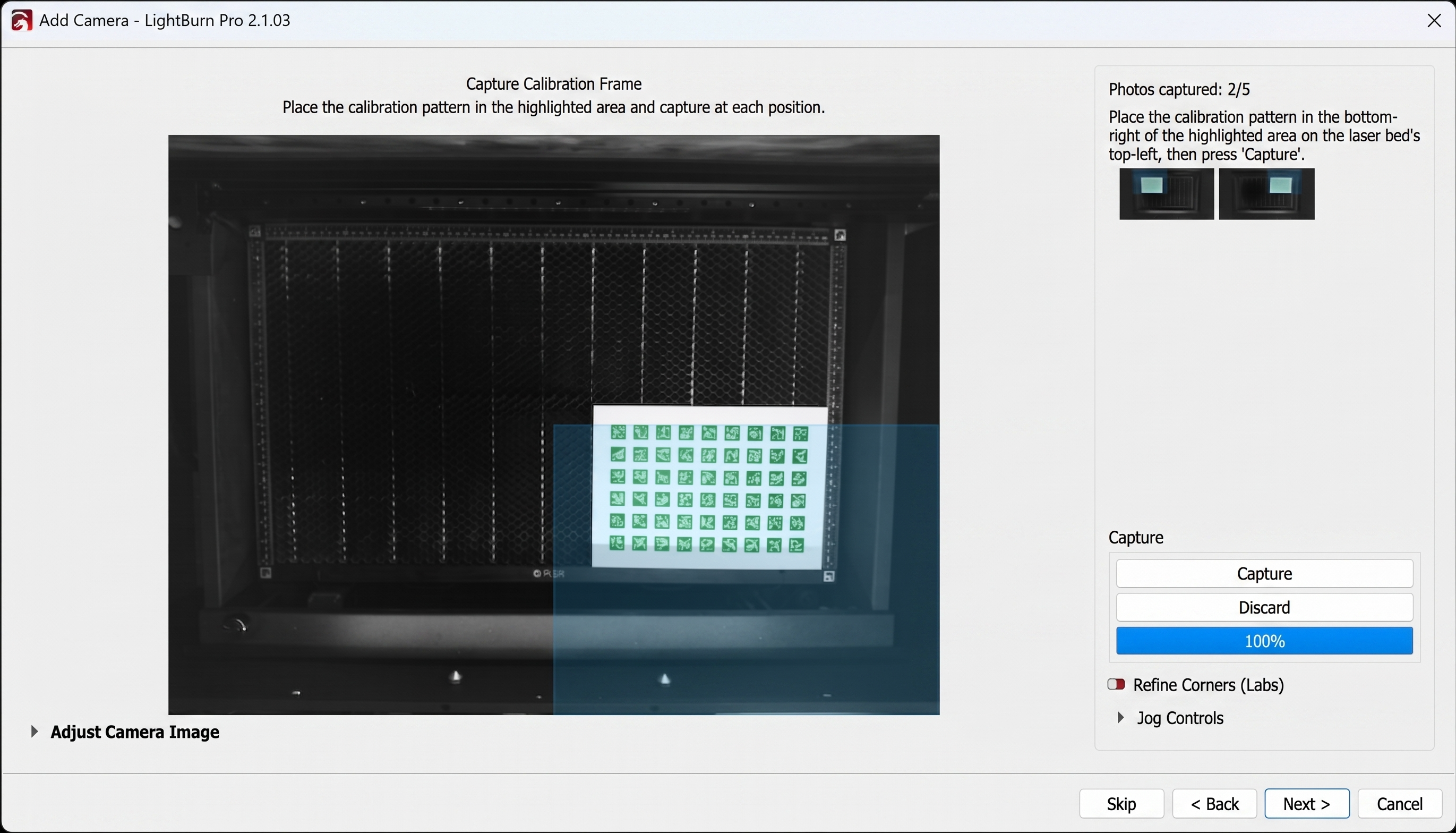

Capturar o padrão AprilTags no canto inferior direito

Mova o padrão para a área de captura inferior direita . Confirme se o padrão completo está visível e com foco nítido, então clique em Capturar.

Etapa 14

Capturar o padrão AprilTags no canto inferior esquerdo

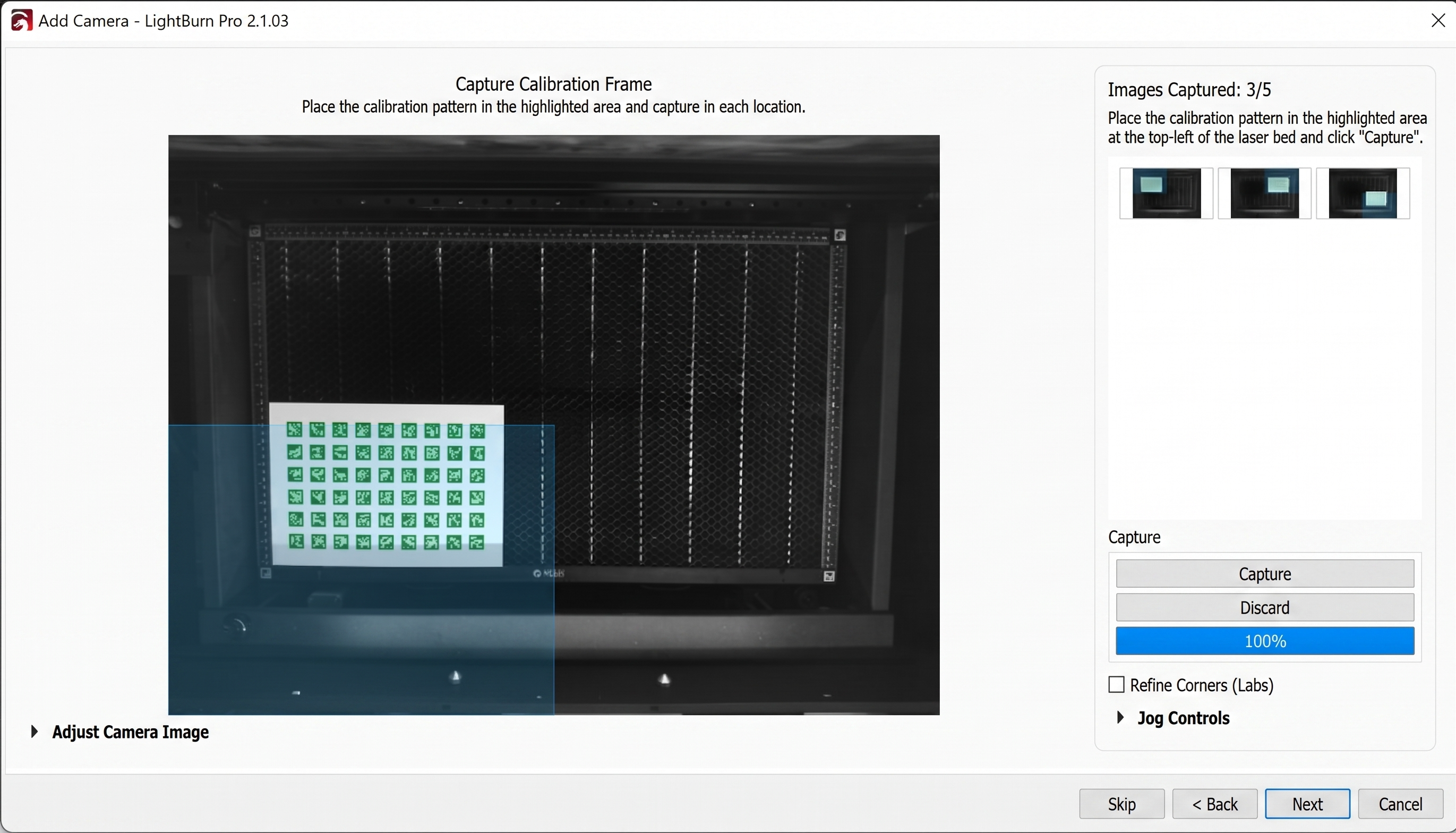

Mova o padrão para a área de captura inferior esquerda . Mantenha todas as tags visíveis e clique em Capturar.

Etapa 15

Capturar o padrão AprilTags no centro

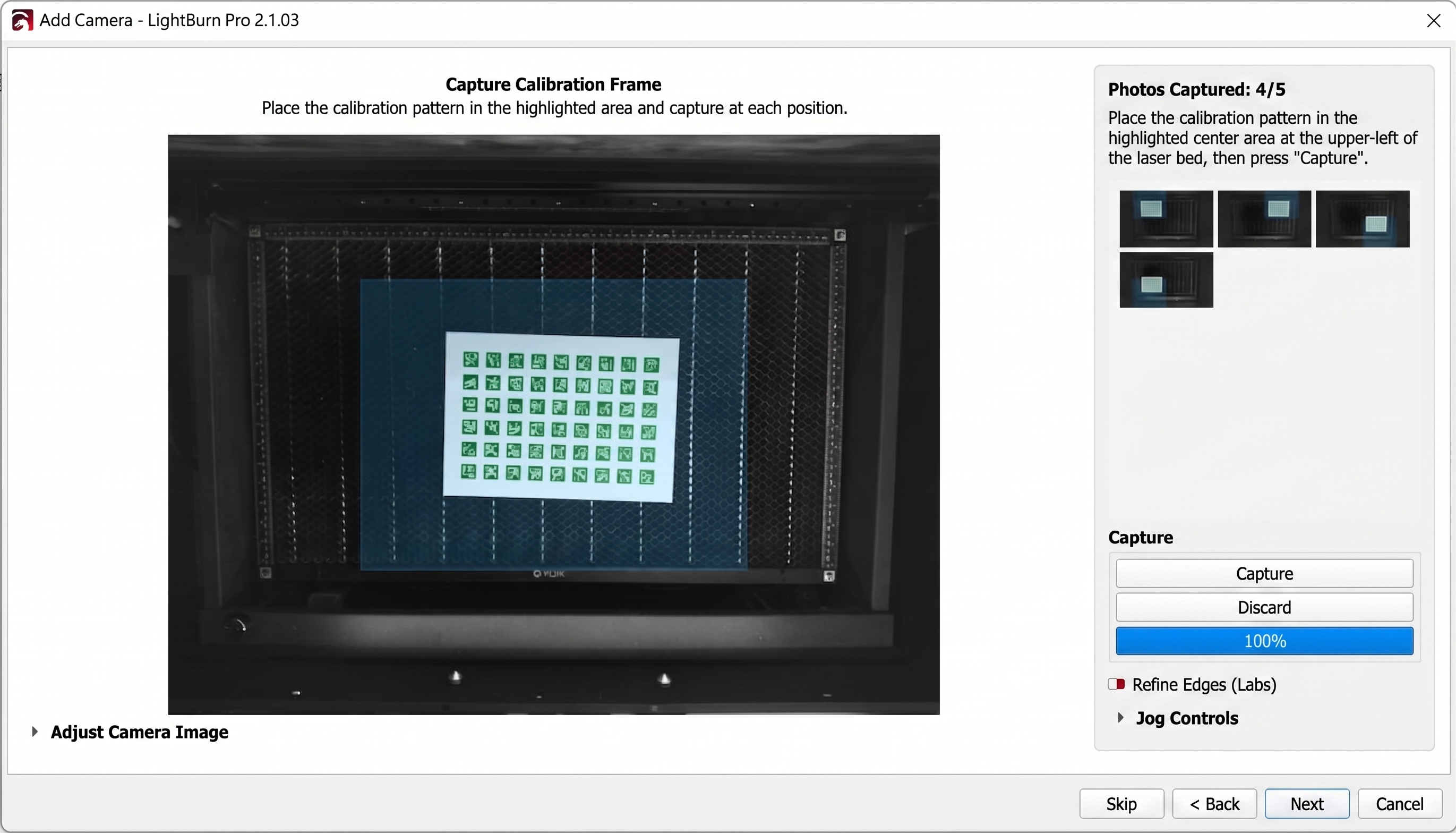

Posicione o padrão no centro da área de trabalho e capture a quinta imagem. Confirme se o LightBurn mostra cinco capturas concluídas antes de continuar.

Se uma captura estiver desfocada, cortada, superexposta ou afetada por reflexos, refaça a captura dessa posição antes de selecionar um modelo de calibração.

Etapa 16

Selecione e verifique o modelo de calibração da lente

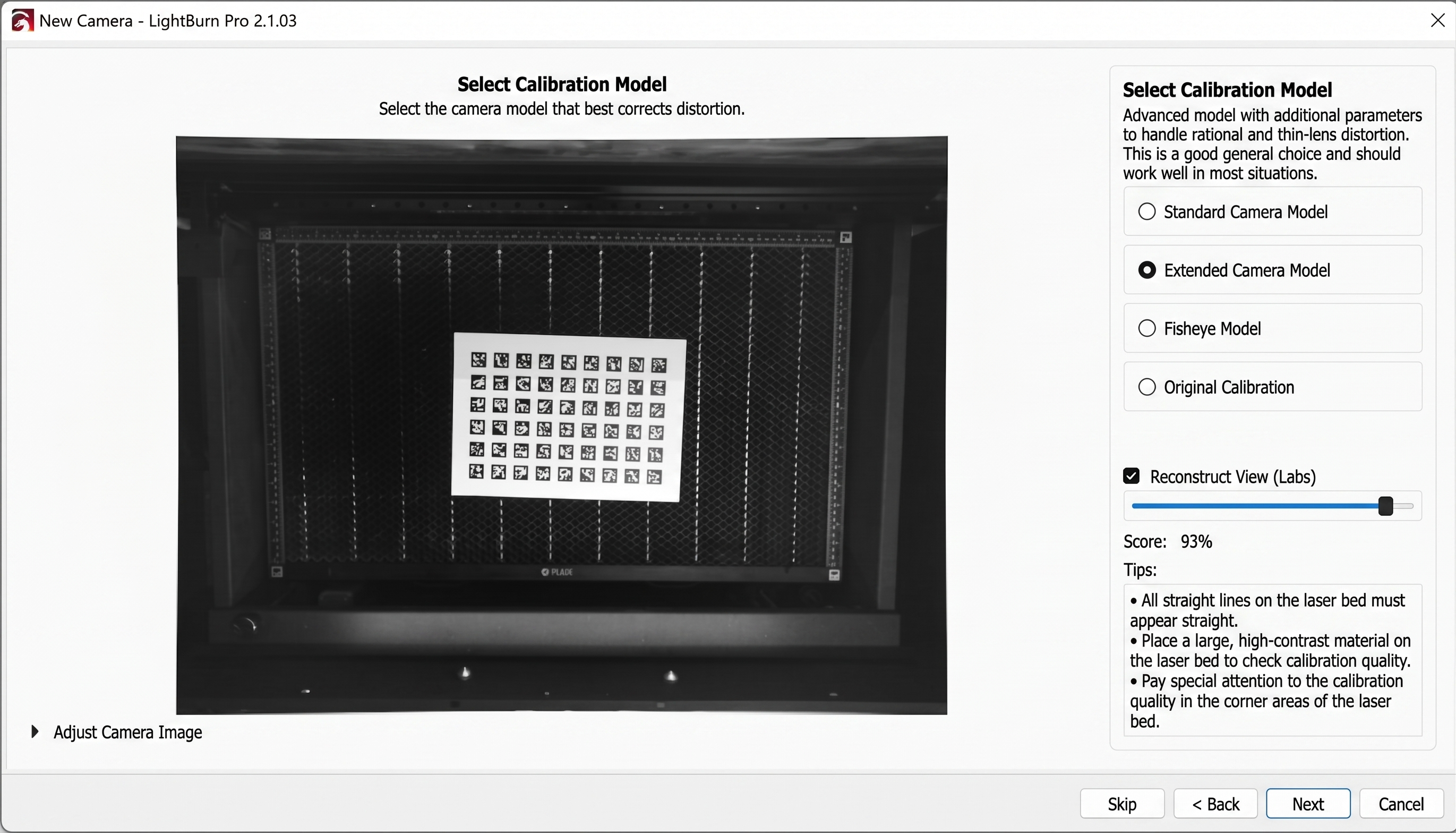

Continue para a tela de seleção do modelo de calibração. Selecione o modelo recomendado pelo LightBurn para as imagens capturadas e verifique a pontuação.

Uma pontuação de 85% ou superior é recomendada.
O teste do HEXA RF alcançou 93%.

Inspecione também a pré-visualização corrigida. As bordas da imagem e o padrão AprilTags devem estar completos e não devem apresentar distorção visível. Se a pontuação estiver abaixo de 85%, faça o home do eixo Z novamente, aplane o padrão, melhore a iluminação, remova reflexos e repita as cinco capturas.

Clique em Concluir após a calibração da lente ser aprovada.

Etapa 17

Inicie o alinhamento do espaço de trabalho da câmera

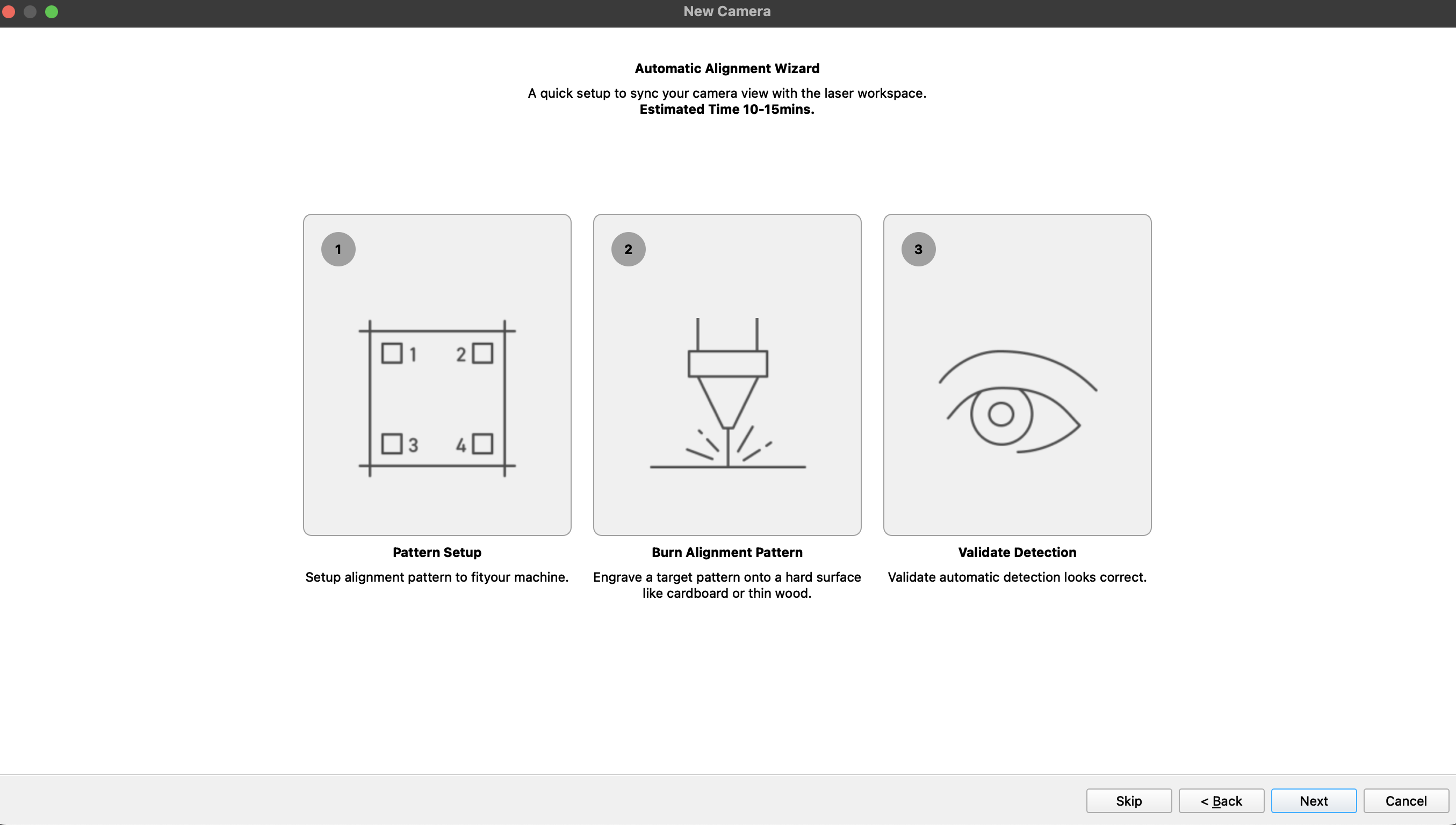

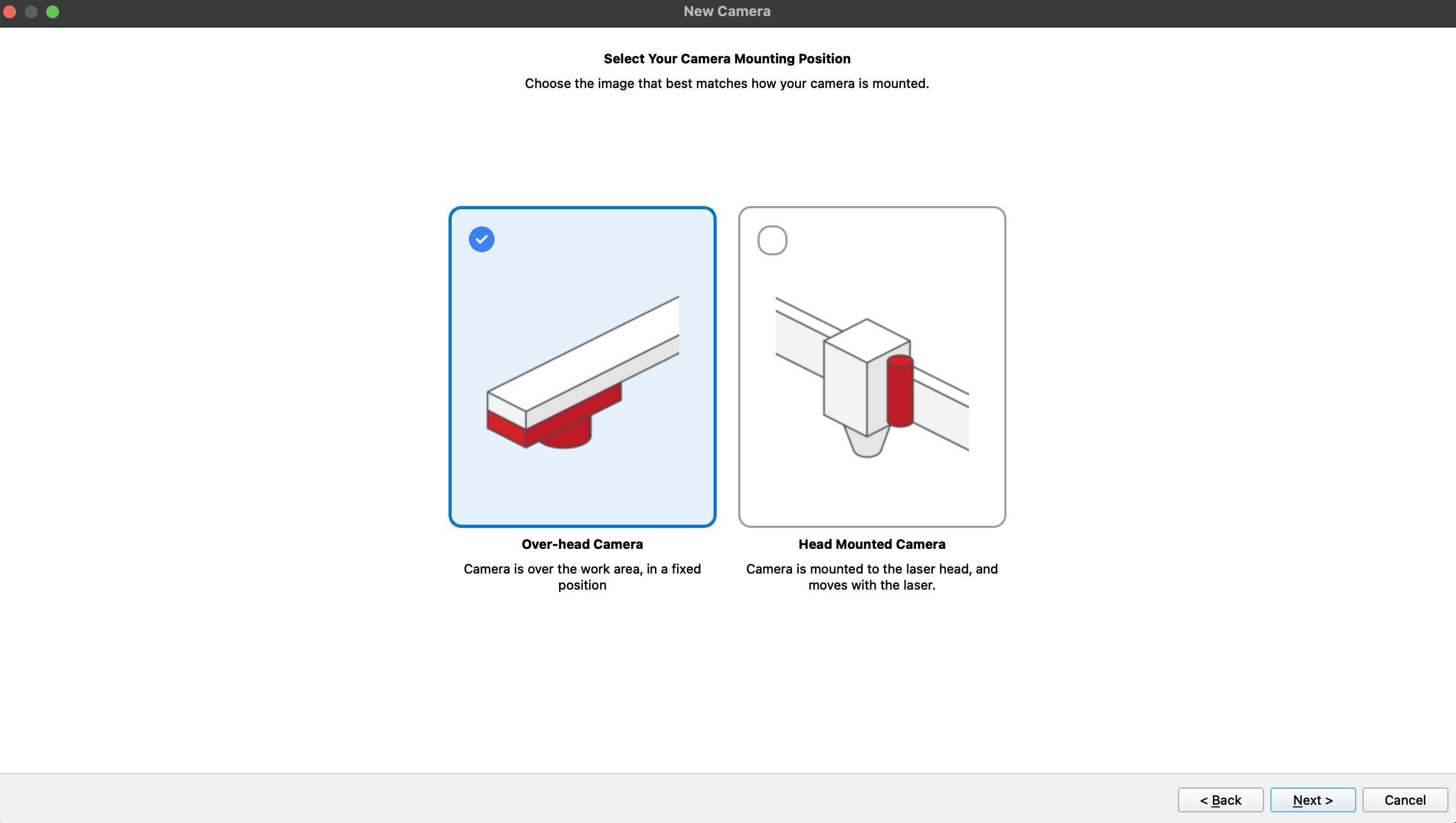

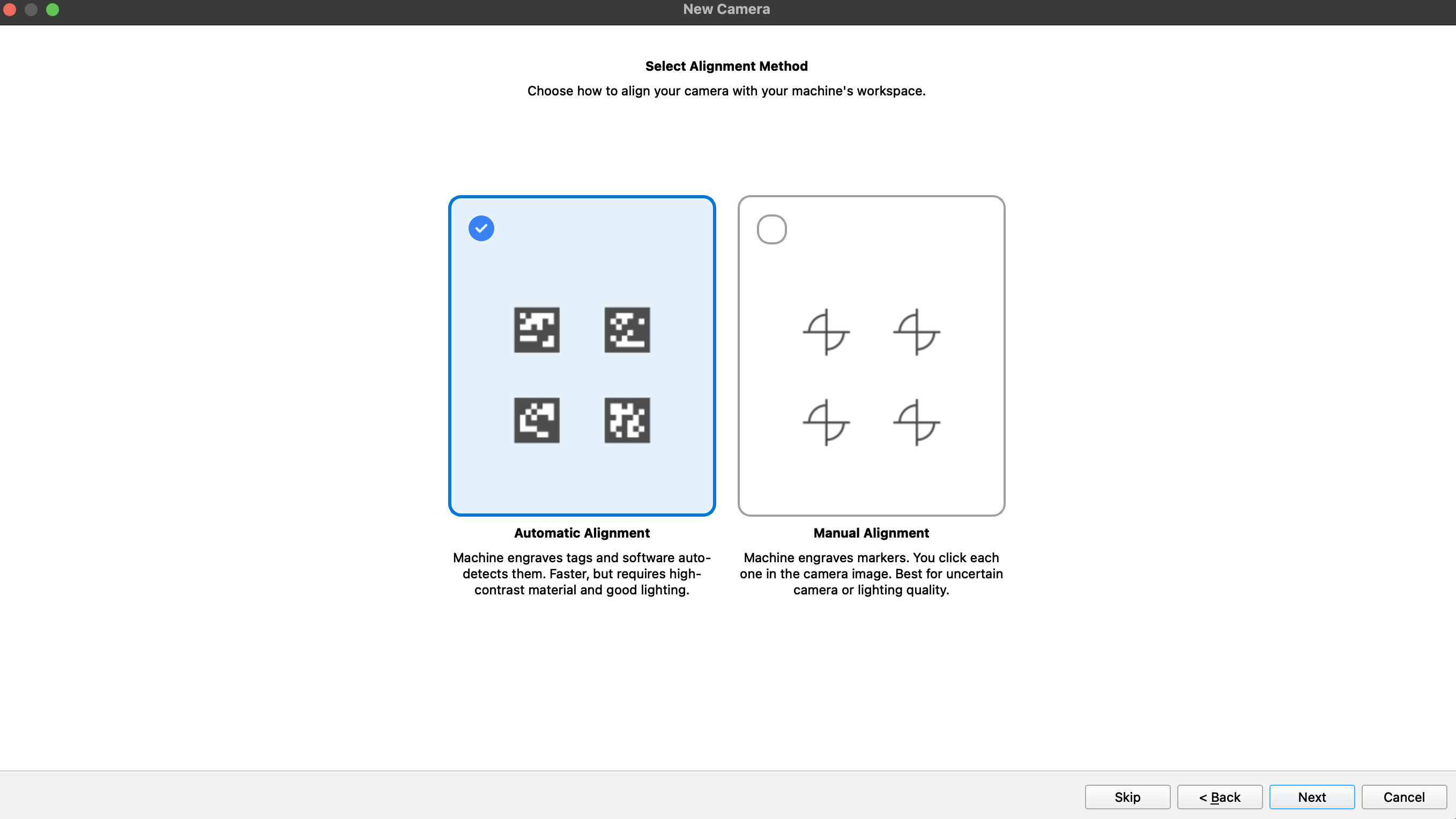

Após a calibração da lente, inicie o procedimento de alinhamento da câmera. Selecione Câmera montada acima, em seguida, escolha Alinhamento automático.

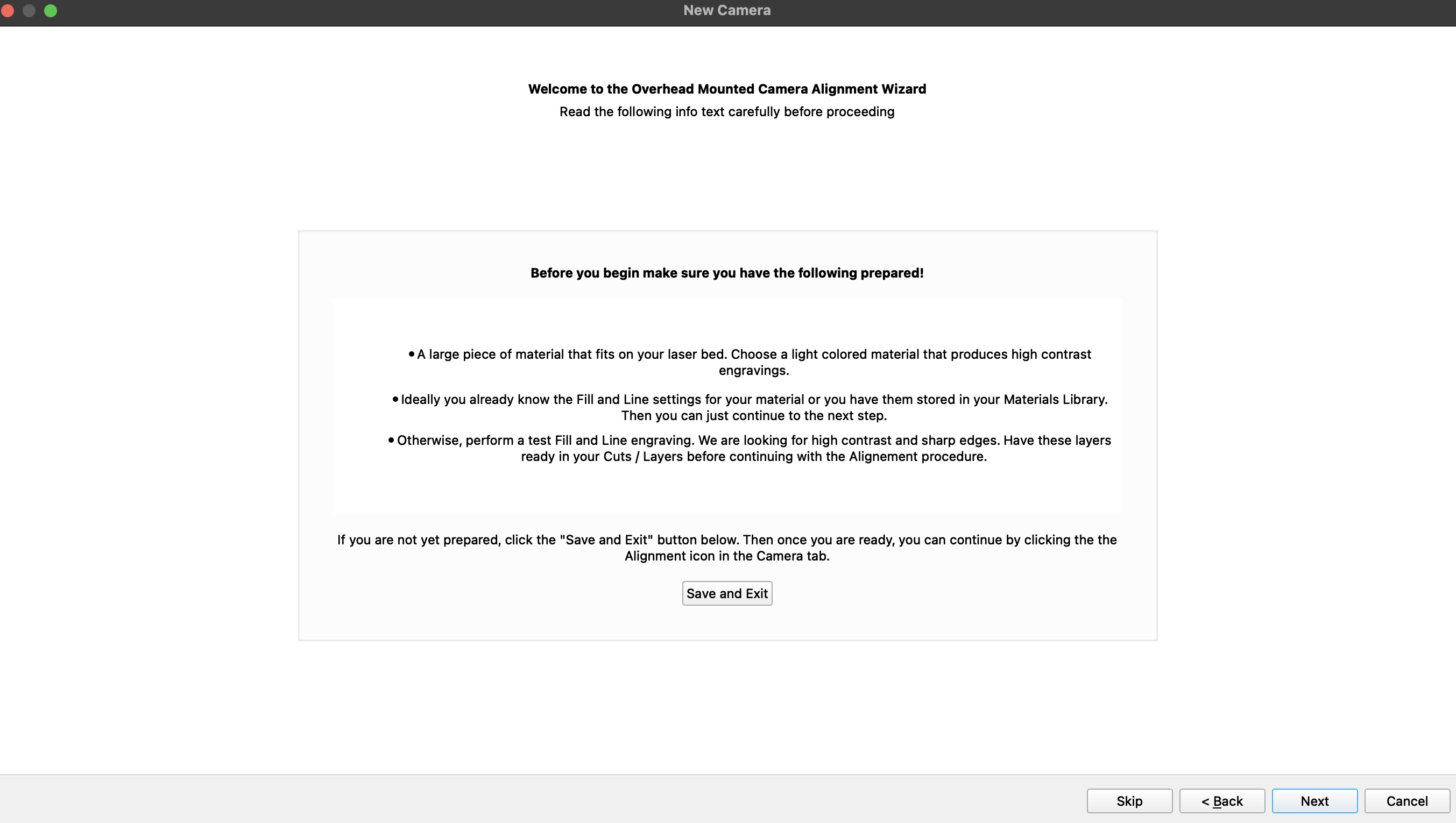

Leia atentamente a tela de preparação. O procedimento automático grava alvos de alinhamento e, em seguida, usa a câmera para localizá-los.

Etapa 18

Posicione as placas de alinhamento e configure o padrão de alvos

Coloque uma placa de madeira plana de 3 mm em cada canto da área de trabalho do HEXA RF. Mantenha todas as quatro placas dentro do campo de visão da câmera e deixe espaço livre suficiente para que o LightBurn grave os alvos nos cantos.

Configure o padrão de alinhamento automático para:

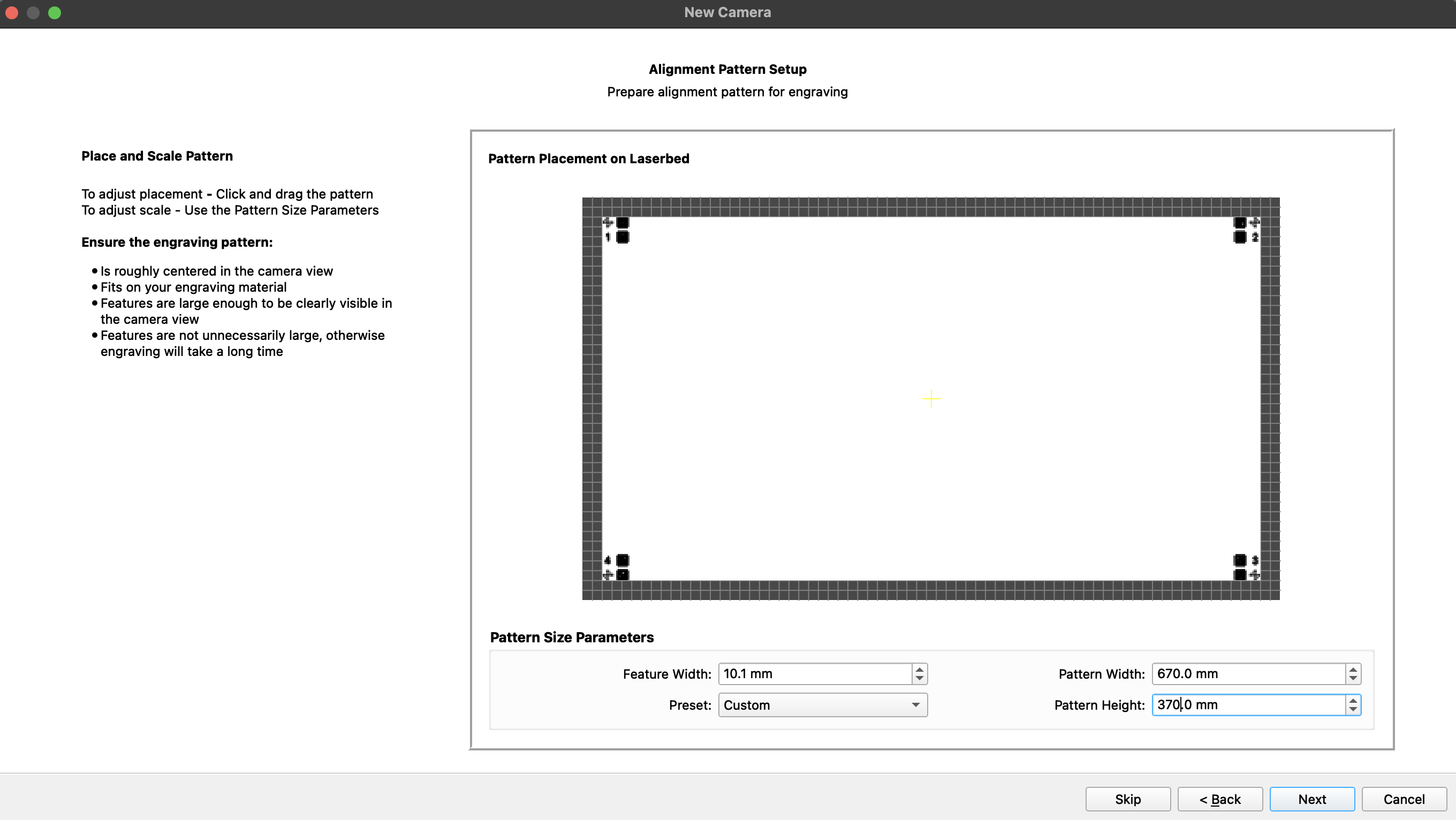

Tamanho do Recurso: 25.0 mm
Largura do Padrão: 670.0 mm
Altura do Padrão: 370.0 mm
Predefinição: Personalizado

Se necessário, clique e arraste o padrão na pré-visualização para que cada alvo fique totalmente posicionado sobre uma placa.

Etapa 19

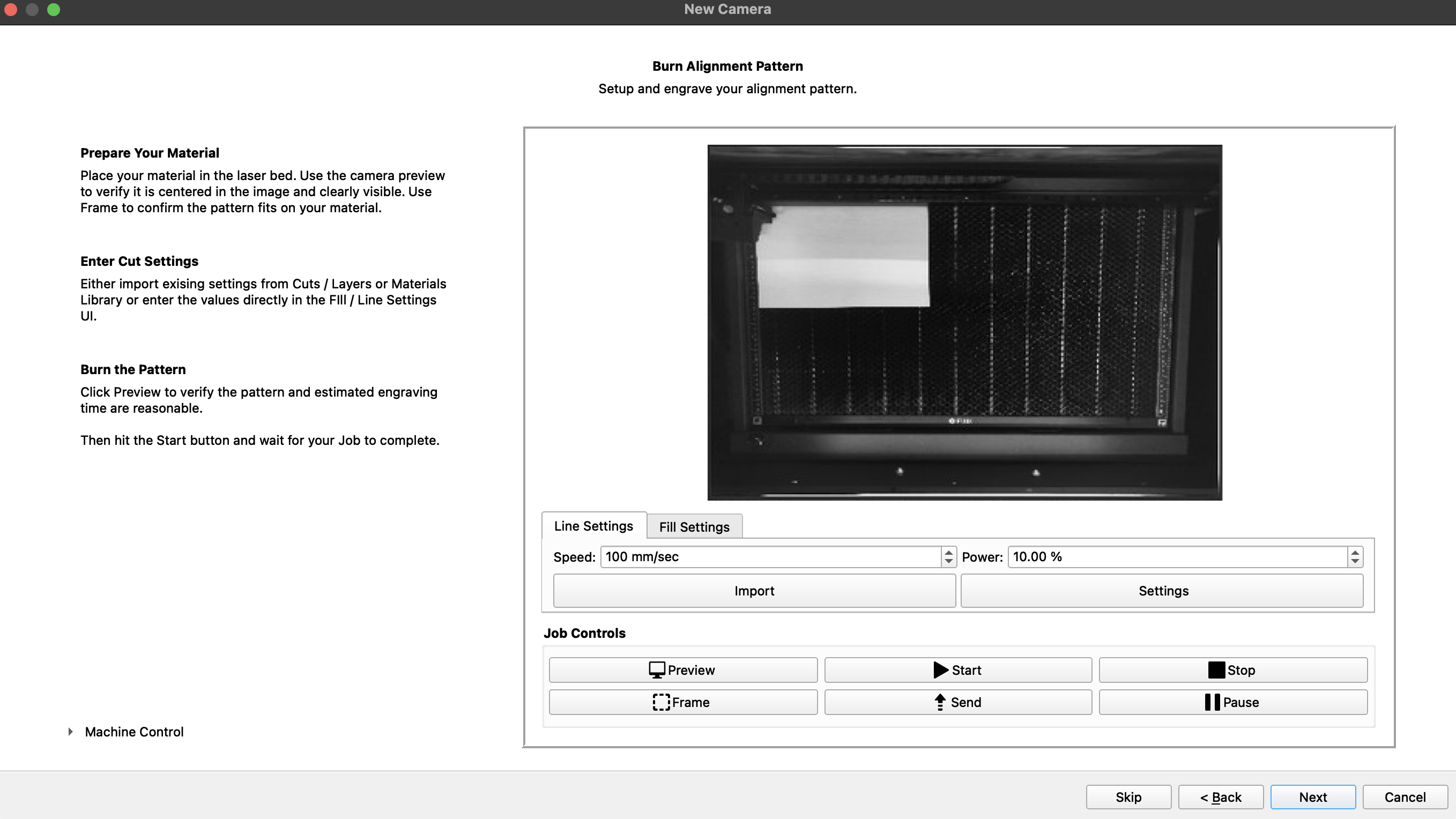

Foque nas placas e grave os alvos de alinhamento

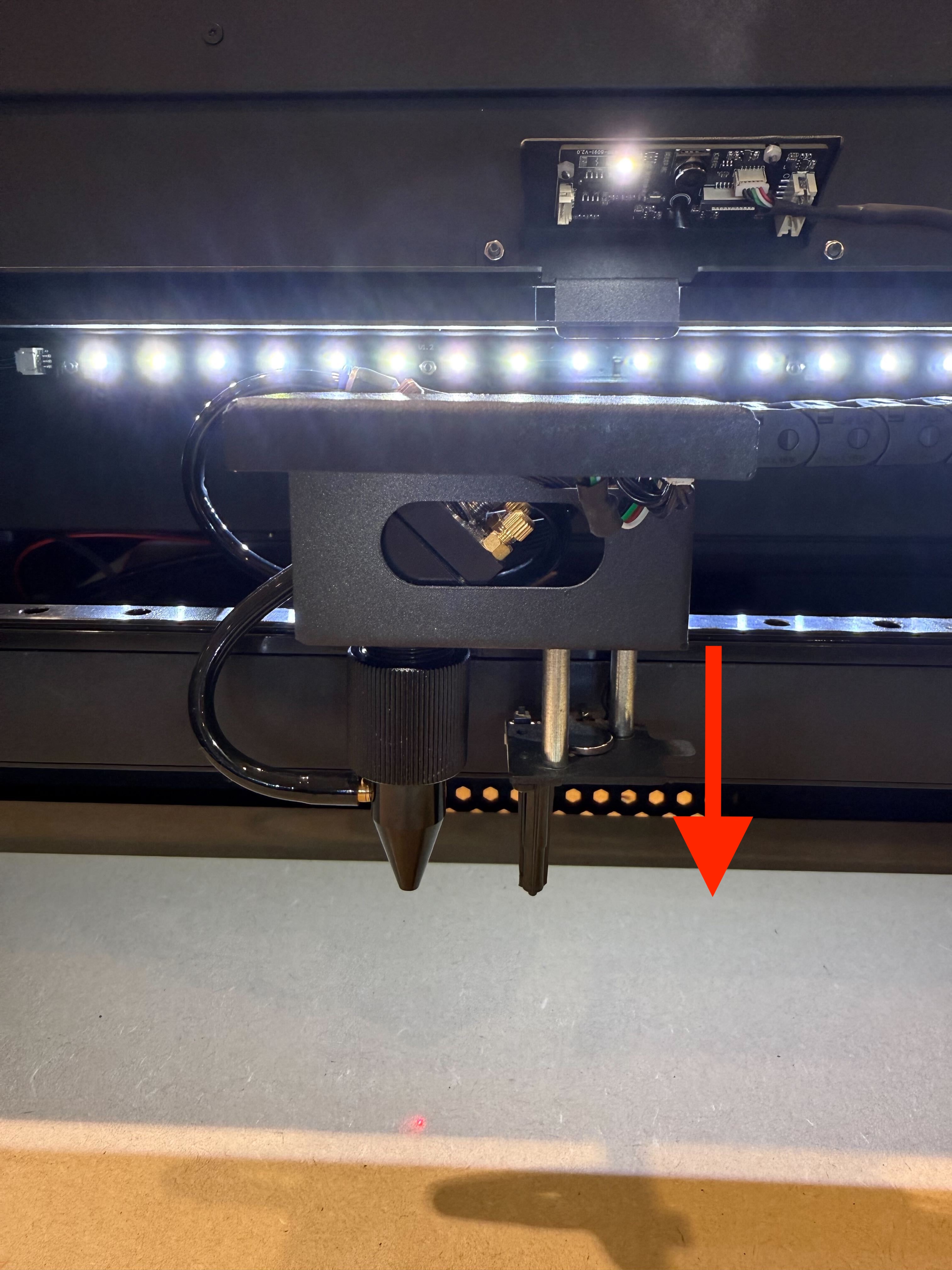

Use os controles da máquina para focar na superfície das placas de 3 mm. Feche a tampa antes de gravar.

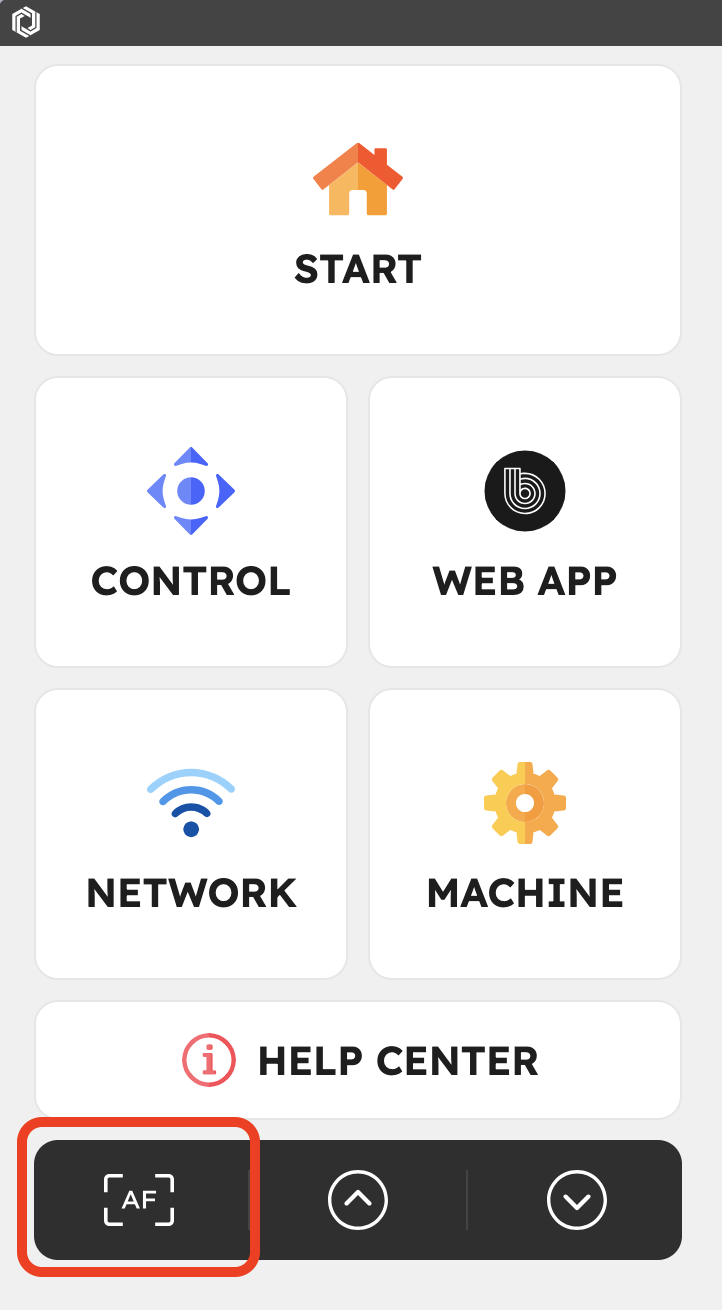

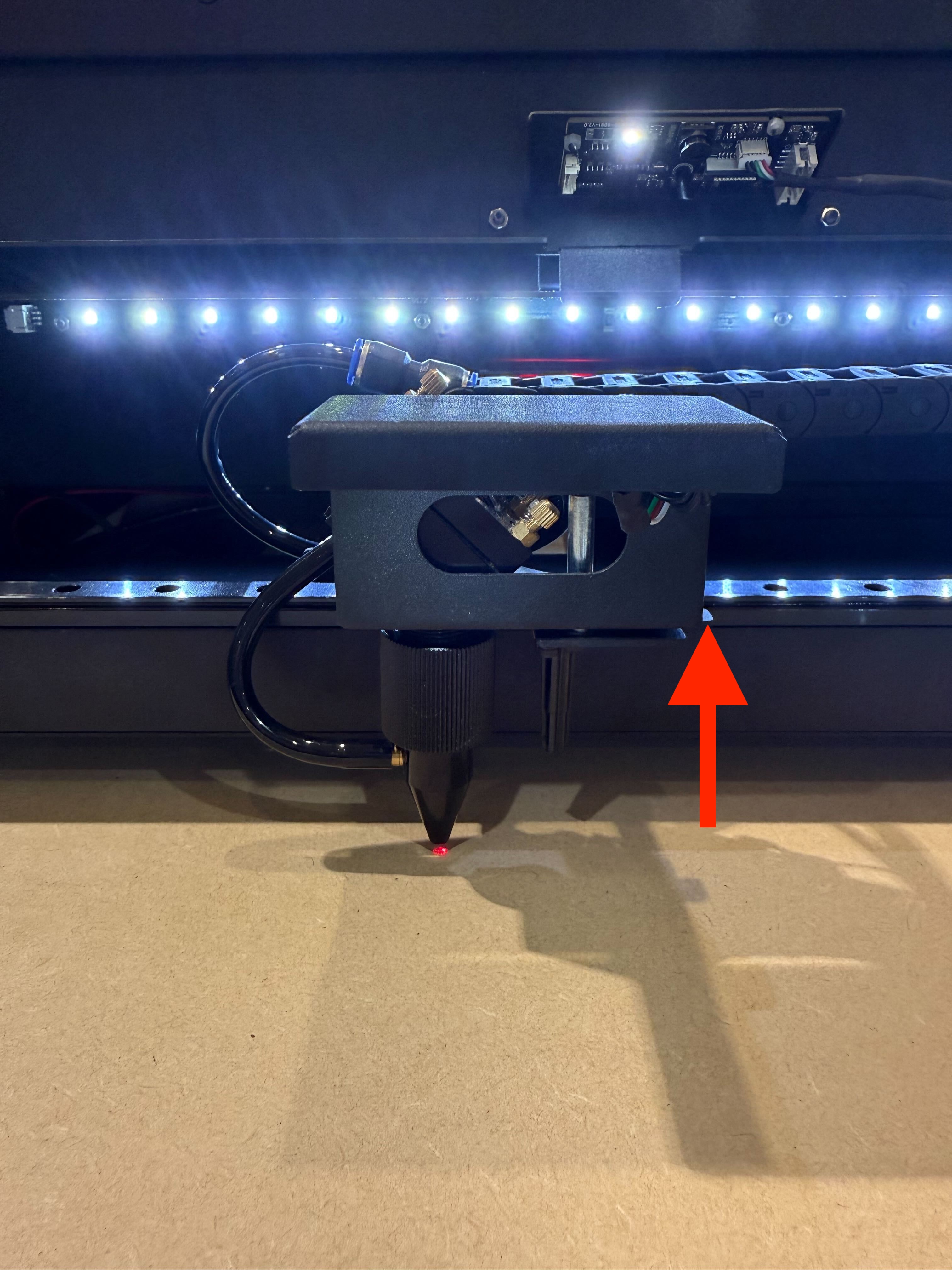

Solte a sonda de foco > Pressione o botão AF no painel > Recoloque a sonda de foco. >> Feche a tampa.

Para as placas de teste, foram utilizadas as seguintes configurações de gravação:

Velocidade: 100 mm/sec
Potência: 10,00%

Confirme se as configurações são adequadas para o seu material e, em seguida, inicie a gravação. Não deixe a máquina sem supervisão enquanto o laser estiver em operação.

Passo 20

Capturar, verifique e finalize o alinhamento da área de trabalho

Após a conclusão da gravação, abra a tampa e atualize a imagem da câmera. No assistente de alinhamento, use Descartar ou capture a imagem novamente para que o LightBurn capture os alvos recém-gravados.

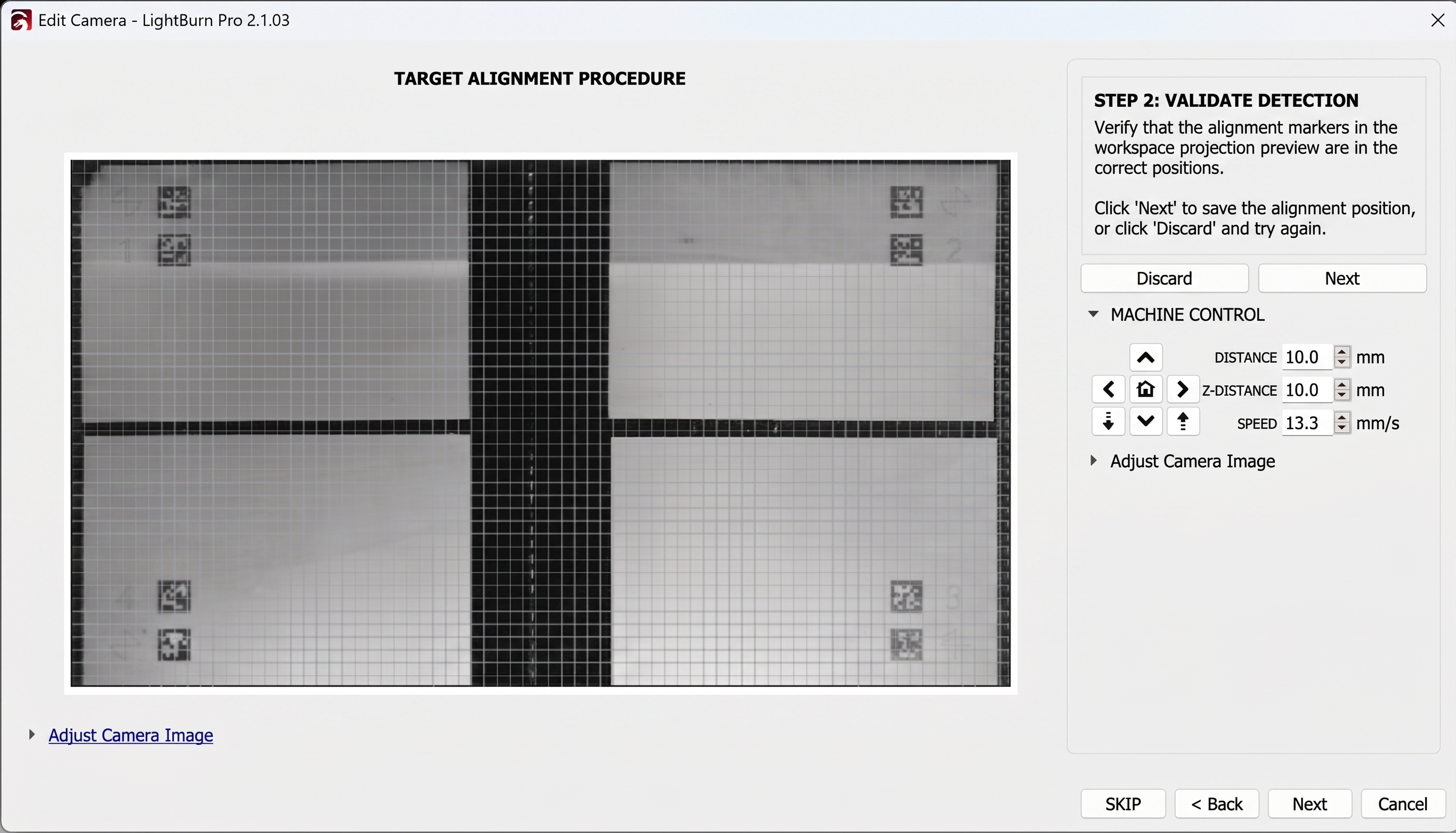

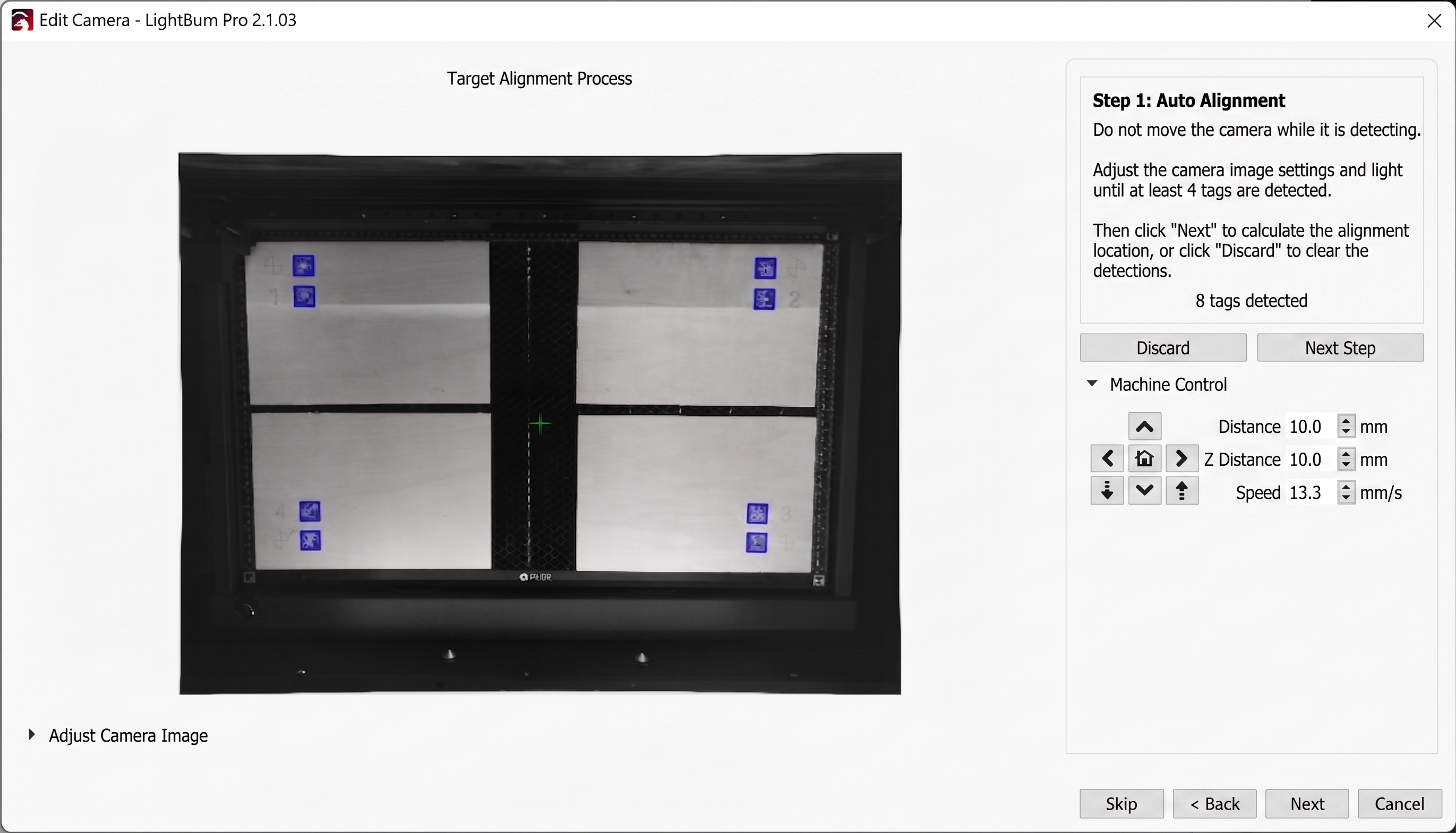

O LightBurn deve detectar oito alvos no total. Continue para a tela de verificação e confirme que:

Todos os oito alvos foram detectados.
Nenhum alvo de canto está faltando, cortado ou identificado incorretamente.
A sobreposição de grade está visível e cobre toda a área de trabalho.
As posições dos alvos estão alinhadas com as marcas gravadas.

Se os alvos forem difíceis de reconhecer, use Ajustar Imagem da Câmera para alterar a exposição, remover reflexos e capturar a imagem novamente. Se um alvo estiver fora do campo de visão da câmera, reposicione as placas e repita o alinhamento.

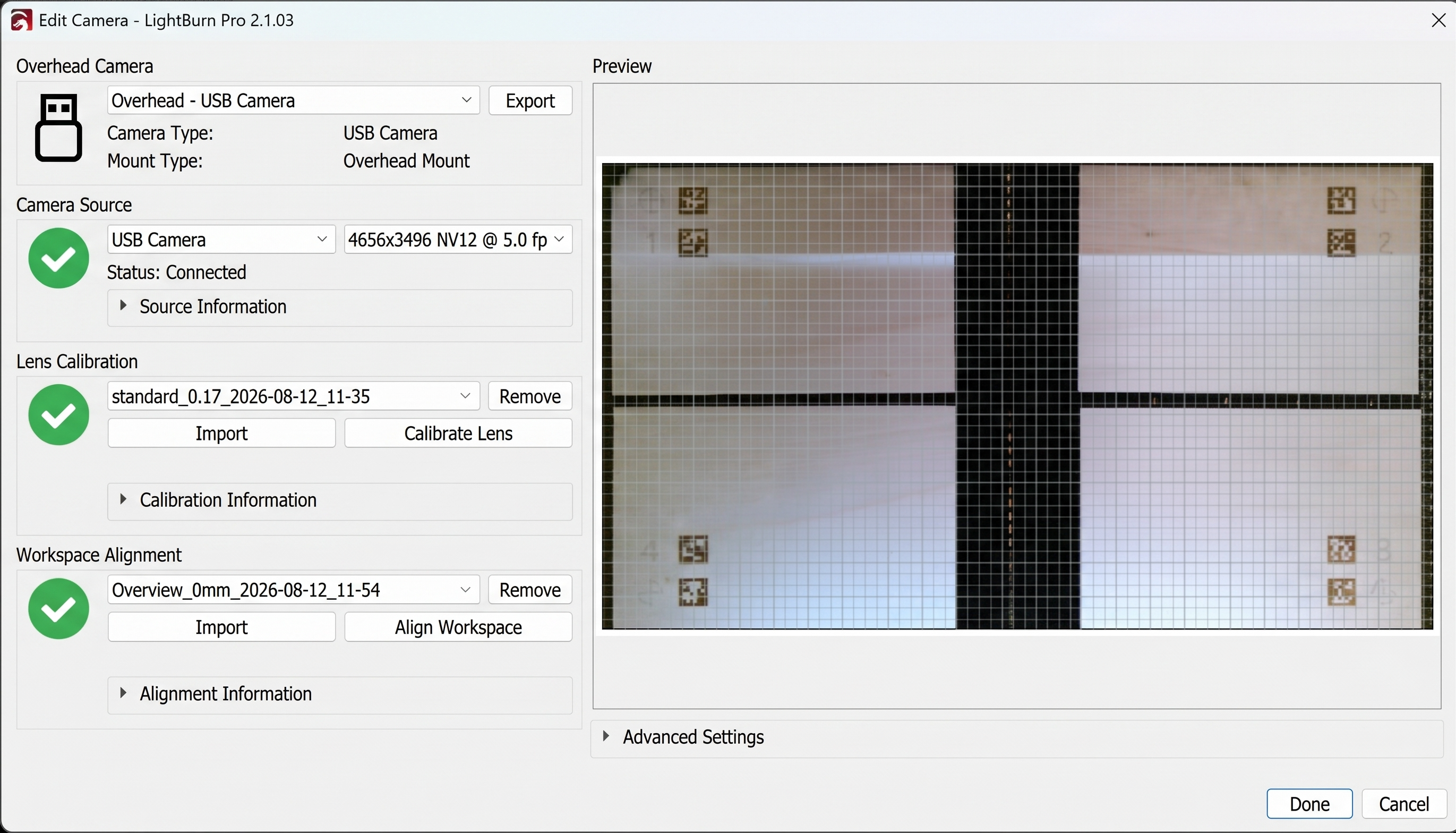

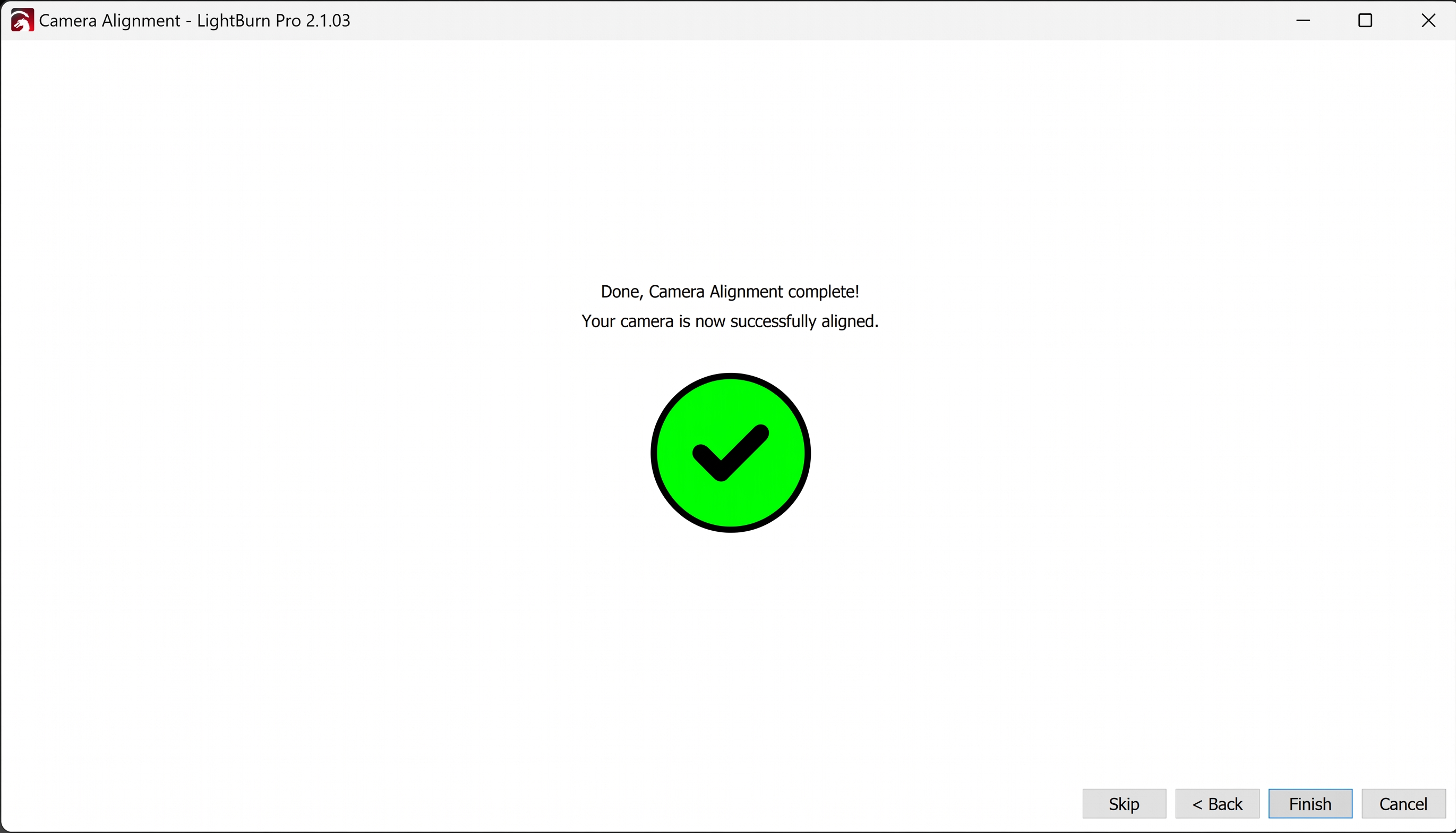

Clique em Concluir quando a verificação for aprovada. O resumo da configuração da câmera deve mostrar marcas de verificação verdes para a fonte da câmera, calibração da lente e alinhamento da área de trabalho.

Etapa 21

Fazer Backup dos Dados de Calibração da Câmera

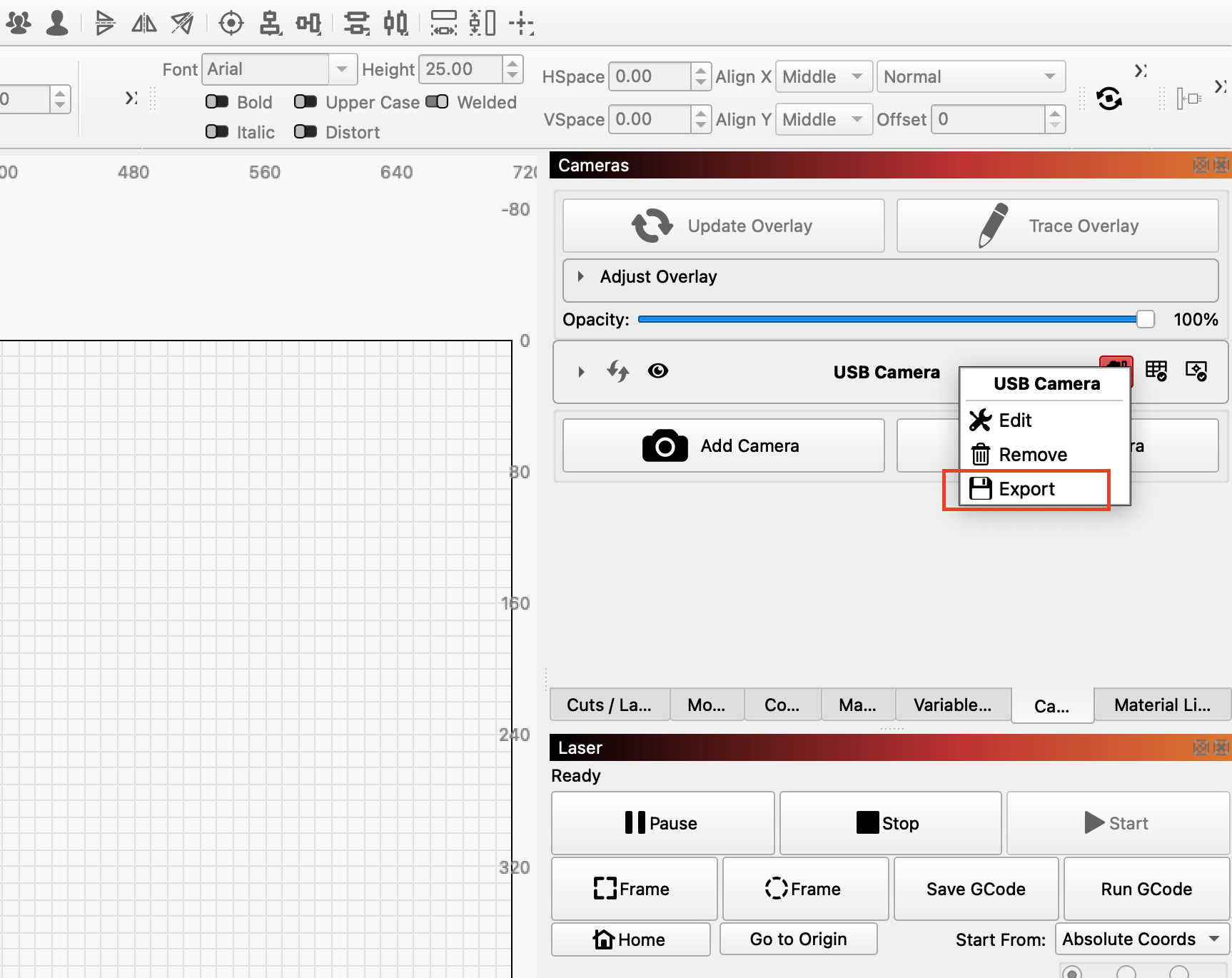

Exportar os dados de calibração significa que você não precisará recalibrar se trocar de computador. Siga estas etapas: Exportar: Em Câmeras >> clique com o botão direito em Câmera USB > Export Câmera.

Usando a visualização da câmera calibrada

Retorne ao painel Câmera e clique em Atualizar Sobreposição para capturar a área de trabalho atual. Posicione a arte sobre a imagem da câmera e verifique sua posição antes de iniciar um trabalho. Recalibre se a câmera for movida, o suporte ficar solto, a geometria da máquina mudar ou a sobreposição não corresponder mais à área de trabalho física.
