3-3 HEXA RF - Guia de Gravação Passthrough

Descrição

O recurso de Gravação Passthrough é usado para gravar objetos longos que excedem a área de trabalho padrão. Ele ajuda os usuários a dividir automaticamente arquivos de design grandes em múltiplas áreas de trabalho, facilitando a gravação segmento por segmento.

Limitações

Devido às limitações físicas do slot passthrough do HEXA RF, é recomendado que a largura do material não exceda 500mm, enquanto o comprimento é ilimitado.

Antes de Começar

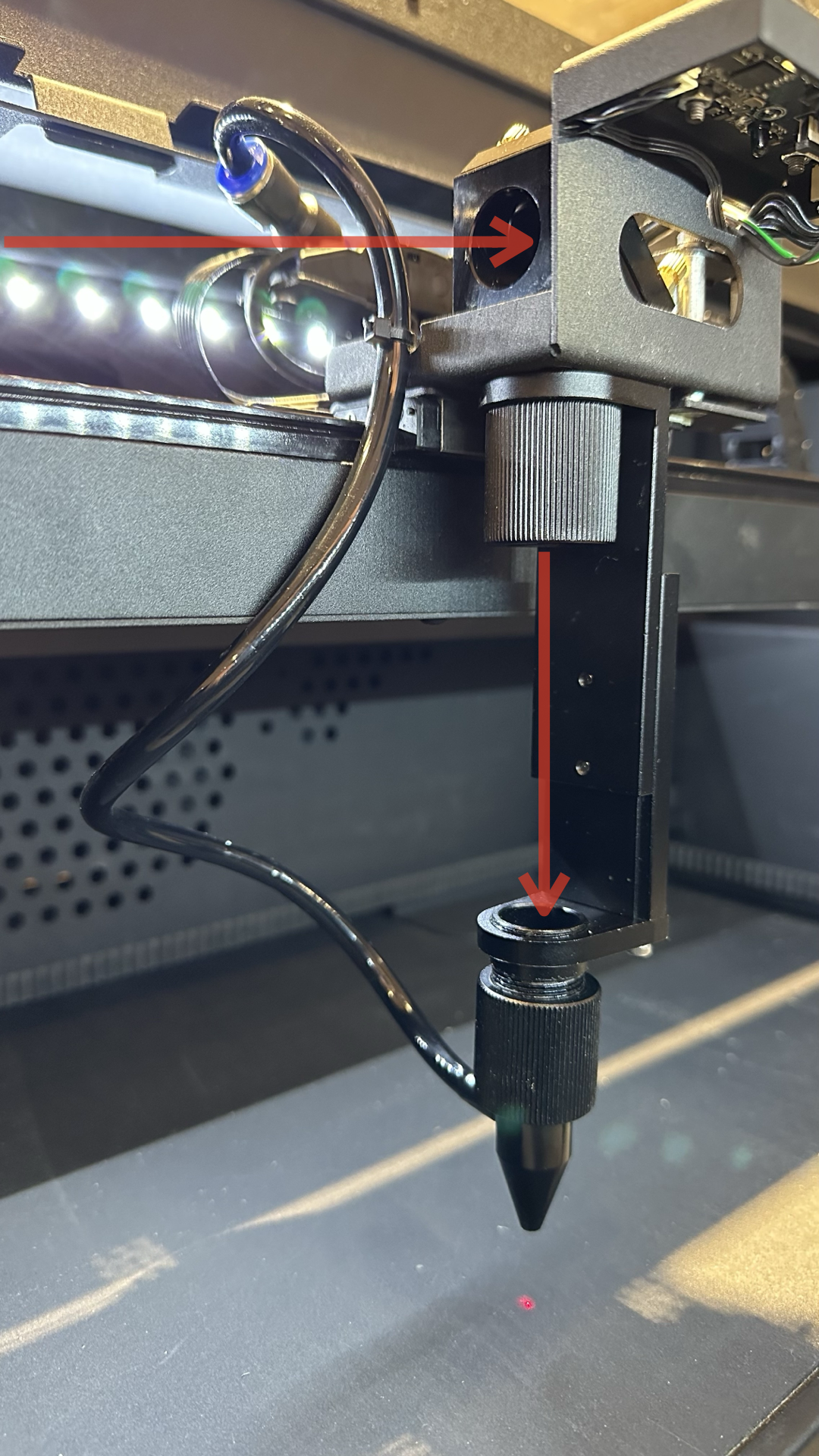

Certifique-se de que o módulo de Gravação Passthrough esteja instalado corretamente. Consulte o tutorial no link abaixo. Se você já concluiu a instalação, pule esta etapa.

Guia de Instalação do Hardware Passthrough

Etapa 1 - Ativar a Gravação Passthrough

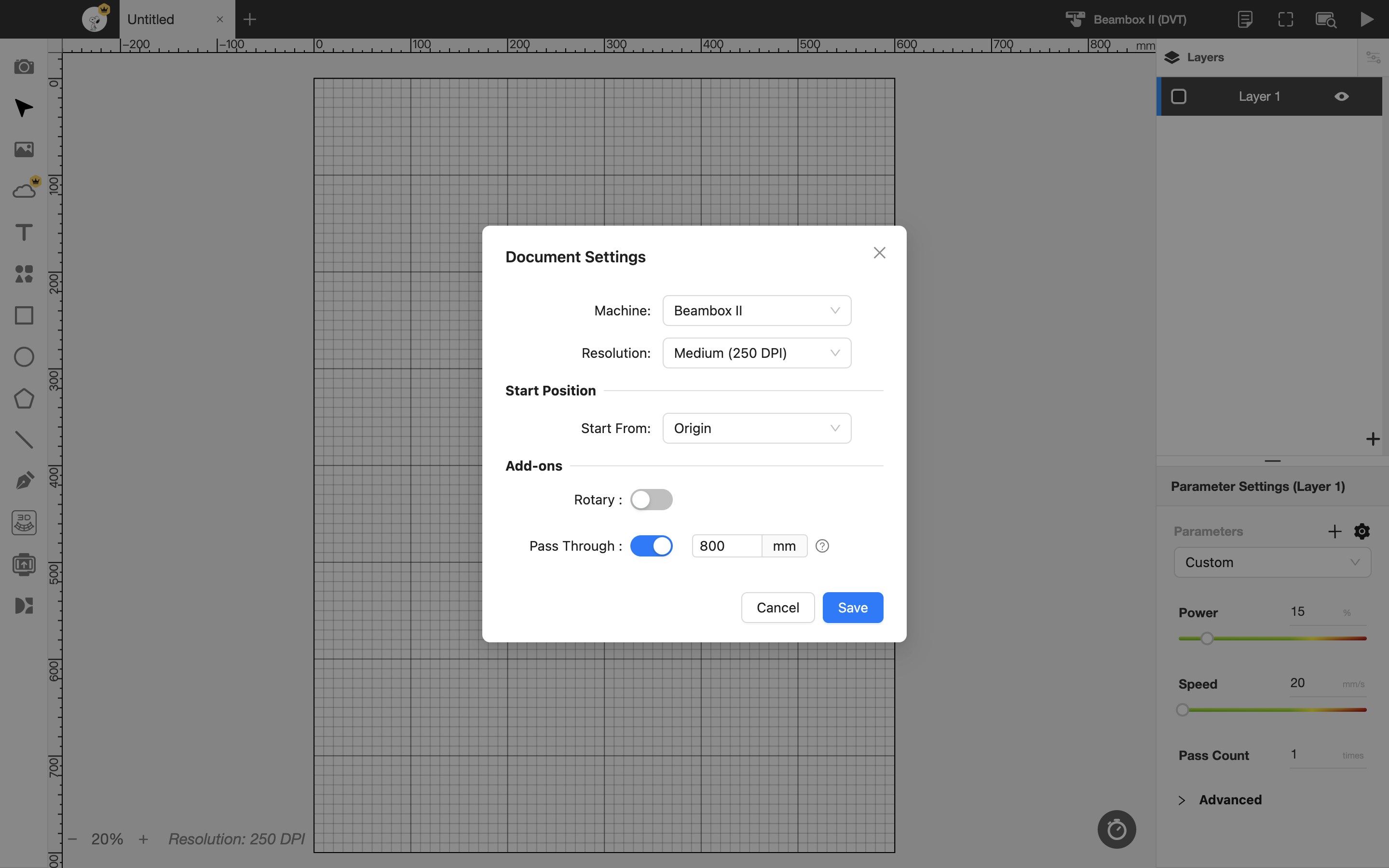

Ative a opção de Gravação Passthrough nas Configurações do Documento e insira as dimensões desejadas da área de trabalho.

Etapa 2 - Importar o Objeto

Importe o objeto (usando um contorno retangular como exemplo abaixo) e ajuste seu tamanho e posição.

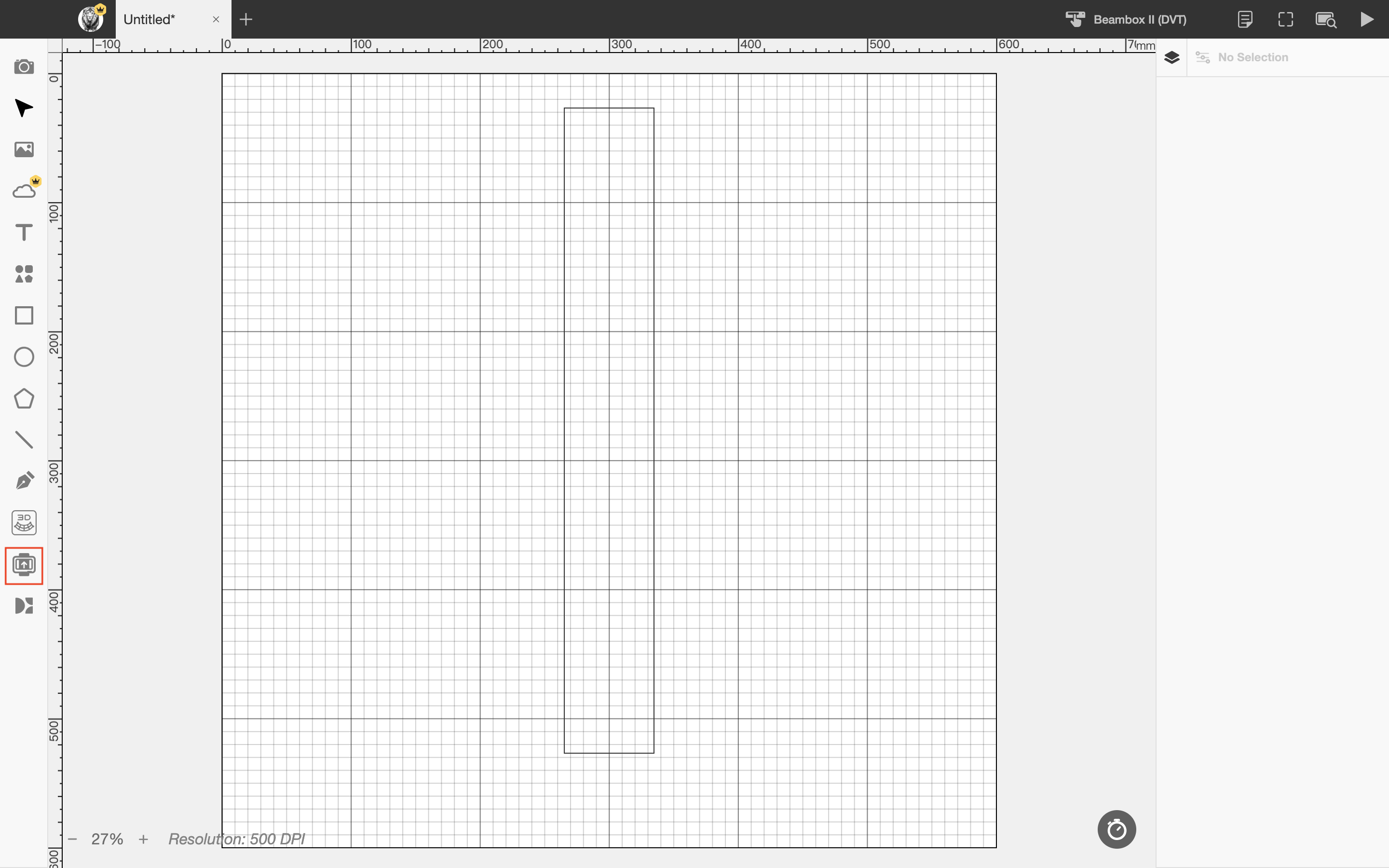

Clique no ícone de Gravação Passthrough exibido na barra de ferramentas à esquerda para entrar na janela de Gravação Passthrough.

Etapa 3 - Ajustar os Parâmetros de Gravação Passthrough

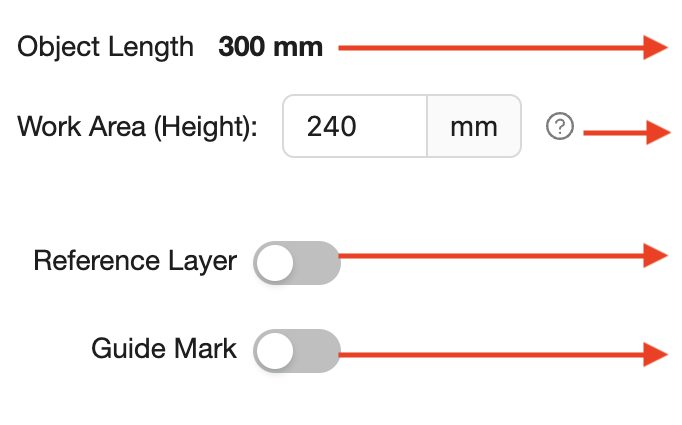

Descrição das Configurações

• Comprimento do Objeto: Exibe o comprimento do objeto atualmente selecionado para ajudá-lo a determinar a altura de cada área de trabalho.
• Altura da Área de Trabalho: Você pode definir em quantos segmentos de trabalho este objeto passthrough será dividido para gravação, e pode inspecionar o conteúdo de gravação de cada segmento na janela.
• Camada de Referência: Esta camada serve como referência e fornece apenas uma função de exibição de alinhamento; ela não será gravada.
• Marcas de Alinhamento: As marcas de alinhamento são duas marcas triangulares que precisam ser gravadas no material principal e no material auxiliar. Ao mover a placa após cada segmento de gravação, você pode usar as marcas triangulares para auxiliar no alinhamento.

	1. Comprimento do Objeto
	2. Área de Trabalho (Altura)
	3. Camada de Referência
	4. Marcas de Alinhamento

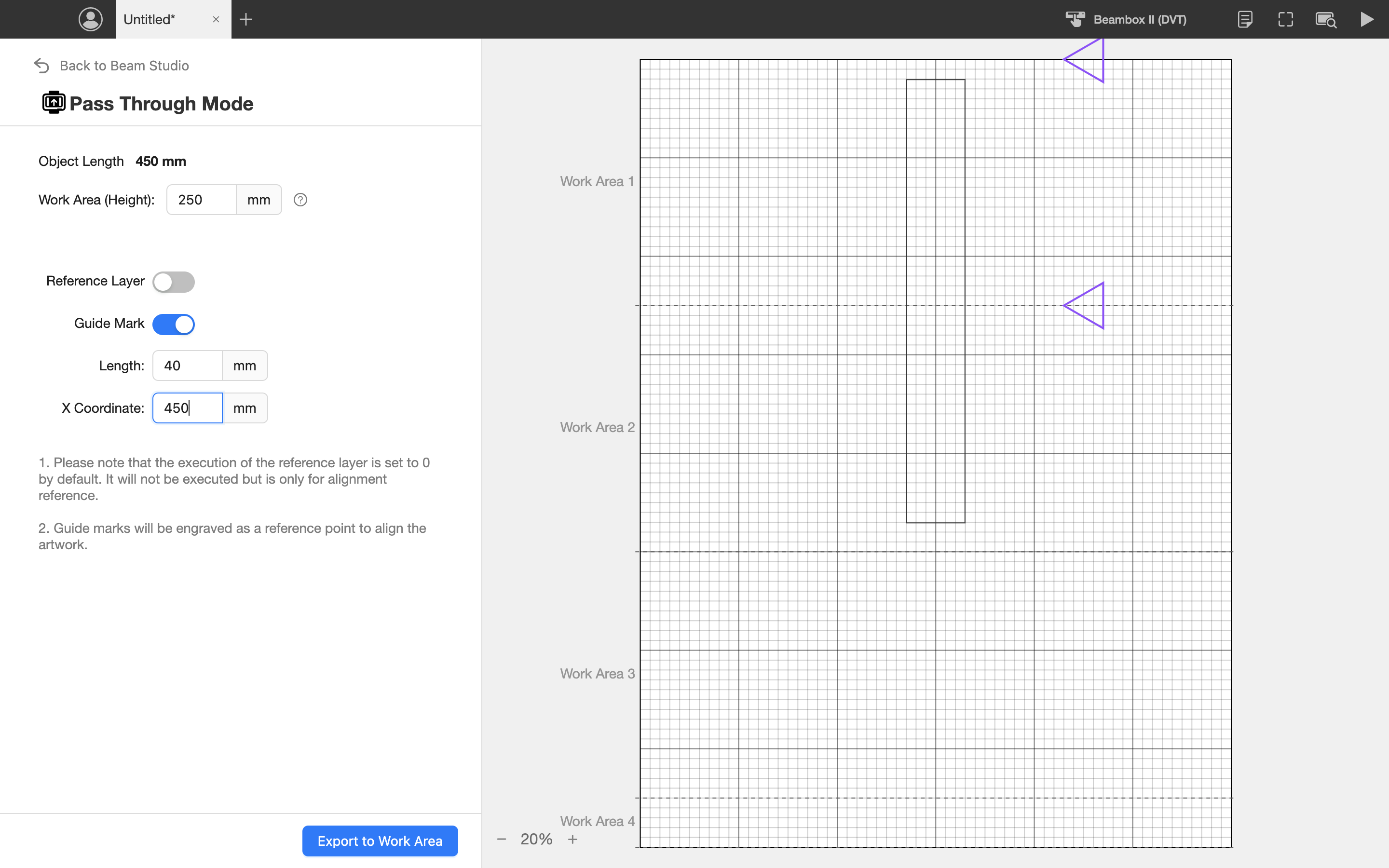

Usando a figura abaixo como exemplo, o comprimento do objeto é 450mm. Se a altura da área de trabalho for definida como 250mm, este objeto será dividido em dois segmentos no total.

A linha tracejada indica o ponto de divisão para cada área de trabalho.

Geralmente é recomendado minimizar o número de segmentos para evitar possíveis desalinhamentos nos pontos de conexão devido a pequenos erros.

Exporte o arquivo de design após concluir as configurações.

Etapa 4 - Trabalho de Gravação

Se você estiver usando marcas de alinhamento, será necessário preparar uma placa de material auxiliar.

Etapa 4.1 - Preparação para Gravação

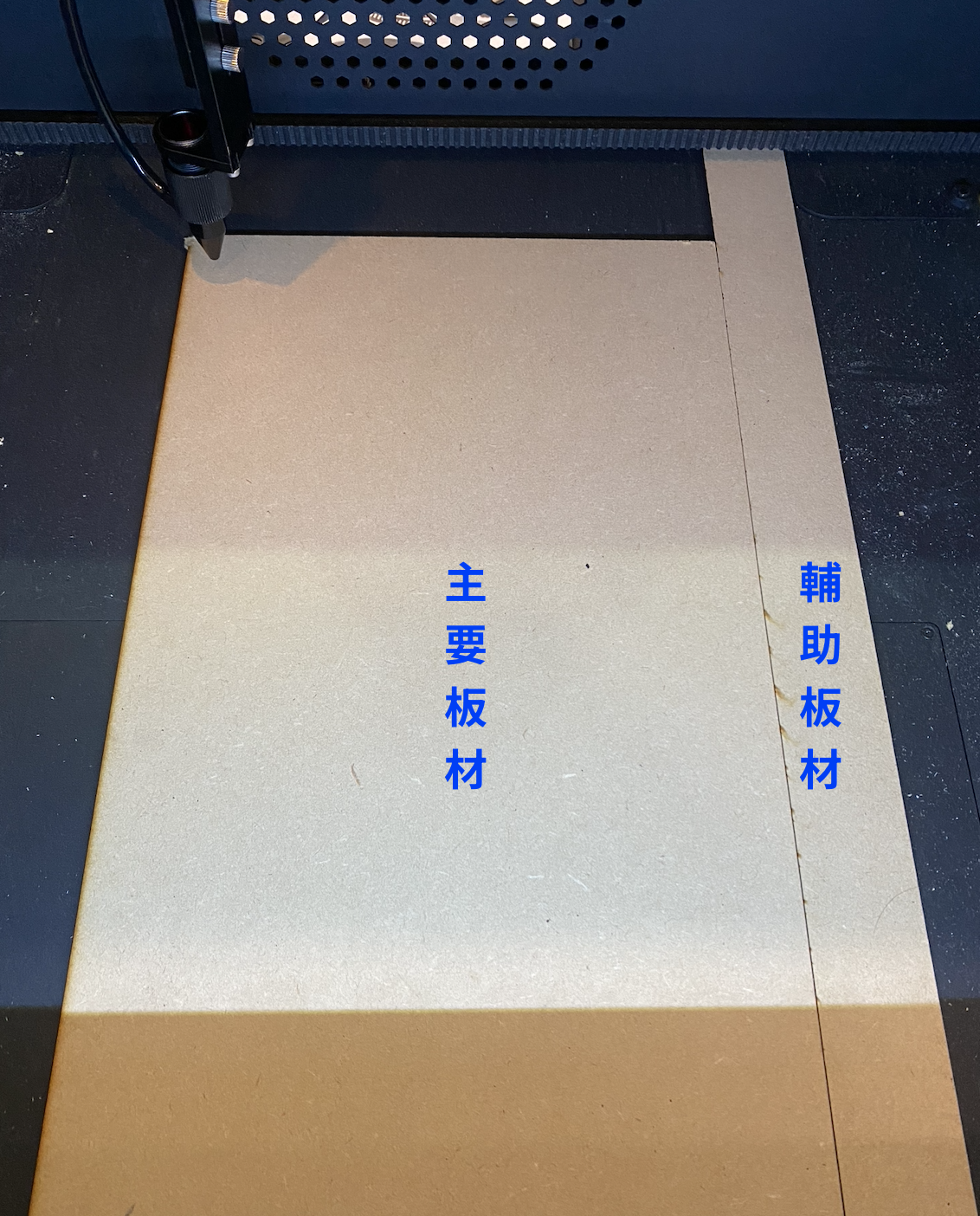

Fixe o material auxiliar ao lado do material principal.

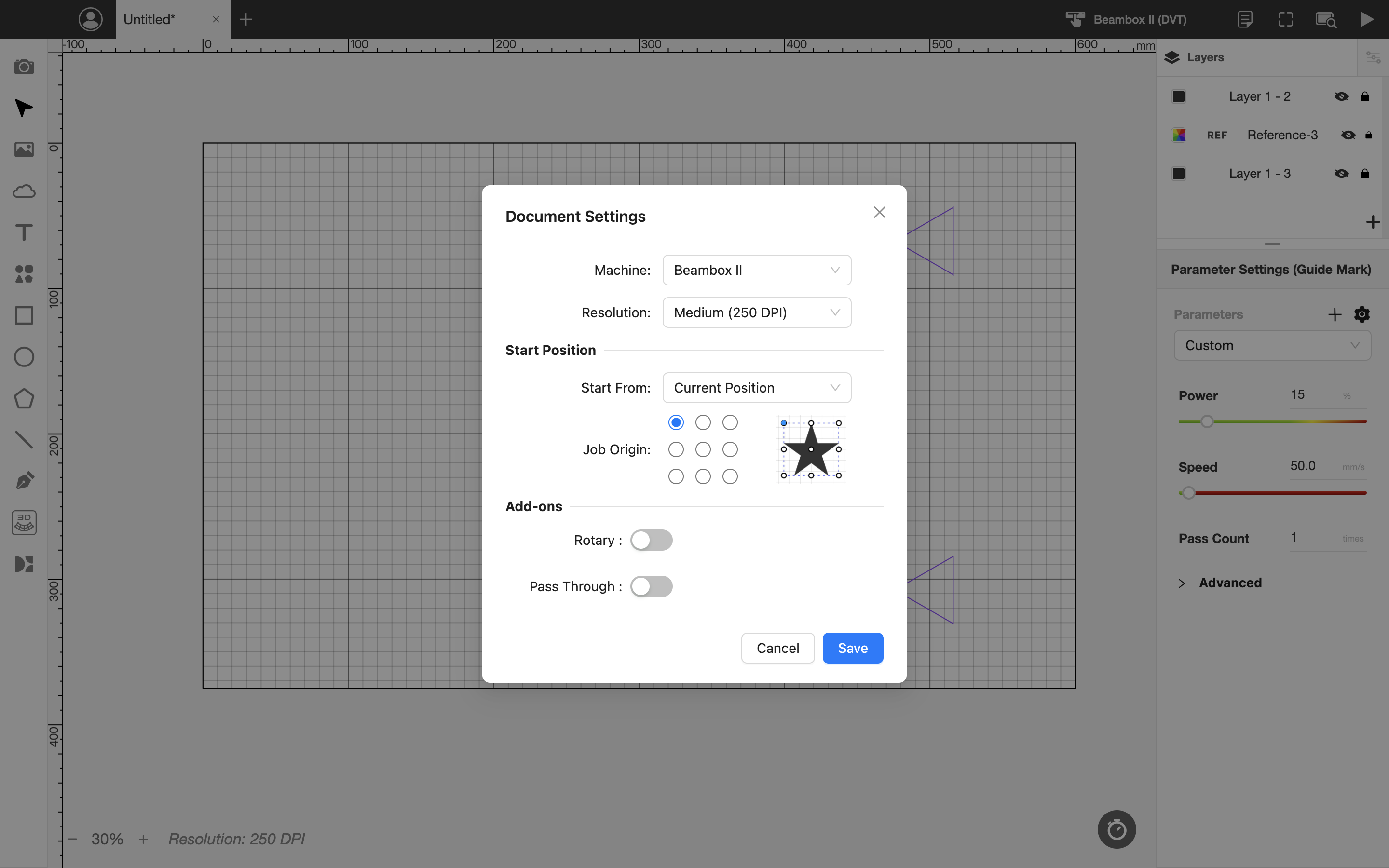

Ative "Iniciar da Posição Atual" e mova o cabeçote do laser para o canto superior esquerdo do material a ser gravado.

Ative "Iniciar da Posição Atual" e defina o ponto inicial no canto superior esquerdo.

(Você também pode usar "Iniciar da Origem", mas observe que o tubo do laser precisa ser movido para o lado direito para evitar falha no retorno à origem.)

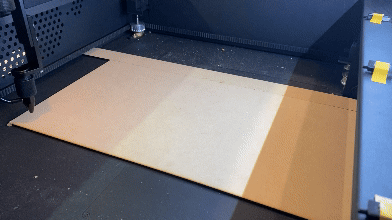

Use "Enquadramento" para confirmar a posição de gravação do primeiro segmento do design.

Observação: Desative a Camada de Referência durante o Enquadramento.

Confirme a posição das marcas de alinhamento usando a posição de Enquadramento; as marcas precisam se estender tanto pelo material principal quanto pelo material auxiliar.

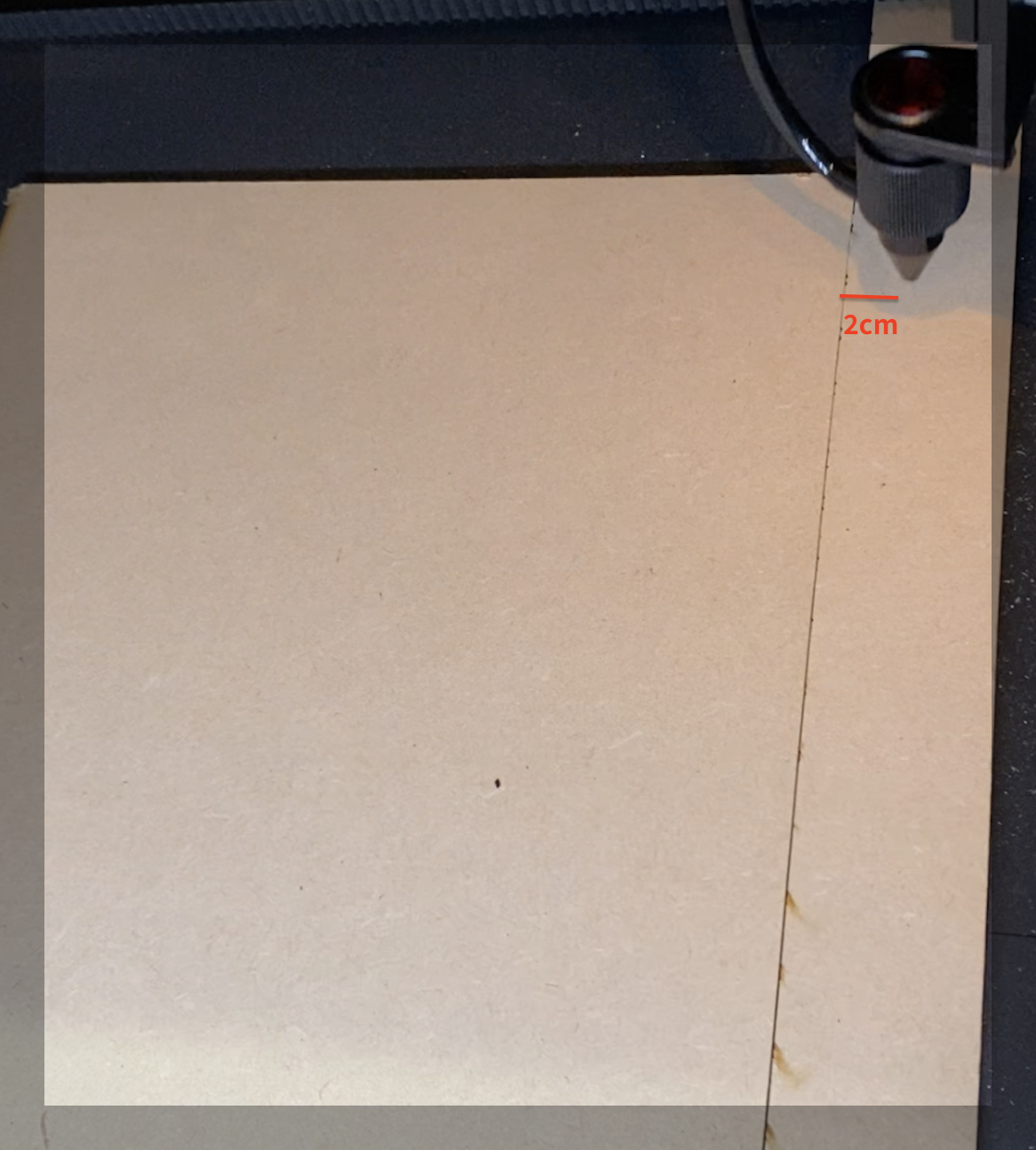

(Usando a marca de alinhamento padrão de 4cm como exemplo, certifique-se de que o cabeçote do laser se estenda cerca de 2cm sobre o material auxiliar durante o Enquadramento.)

Etapa 4.2 - Gravando o Primeiro Segmento

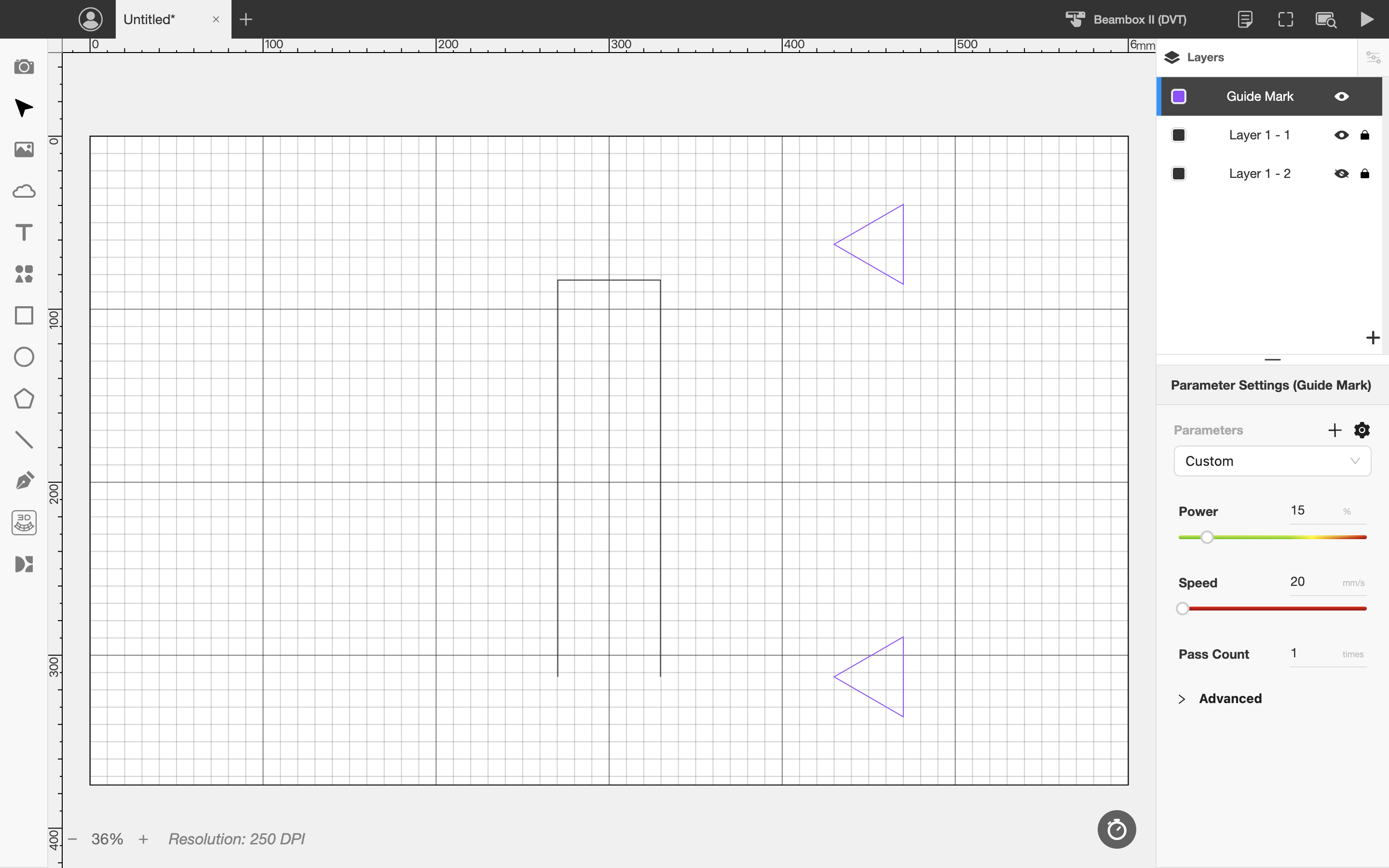

Por padrão, apenas o primeiro segmento de trabalho e as marcas de alinhamento estão habilitados quando o arquivo é exportado. Após ajustar os parâmetros, você pode iniciar diretamente a gravação da primeira área de trabalho.

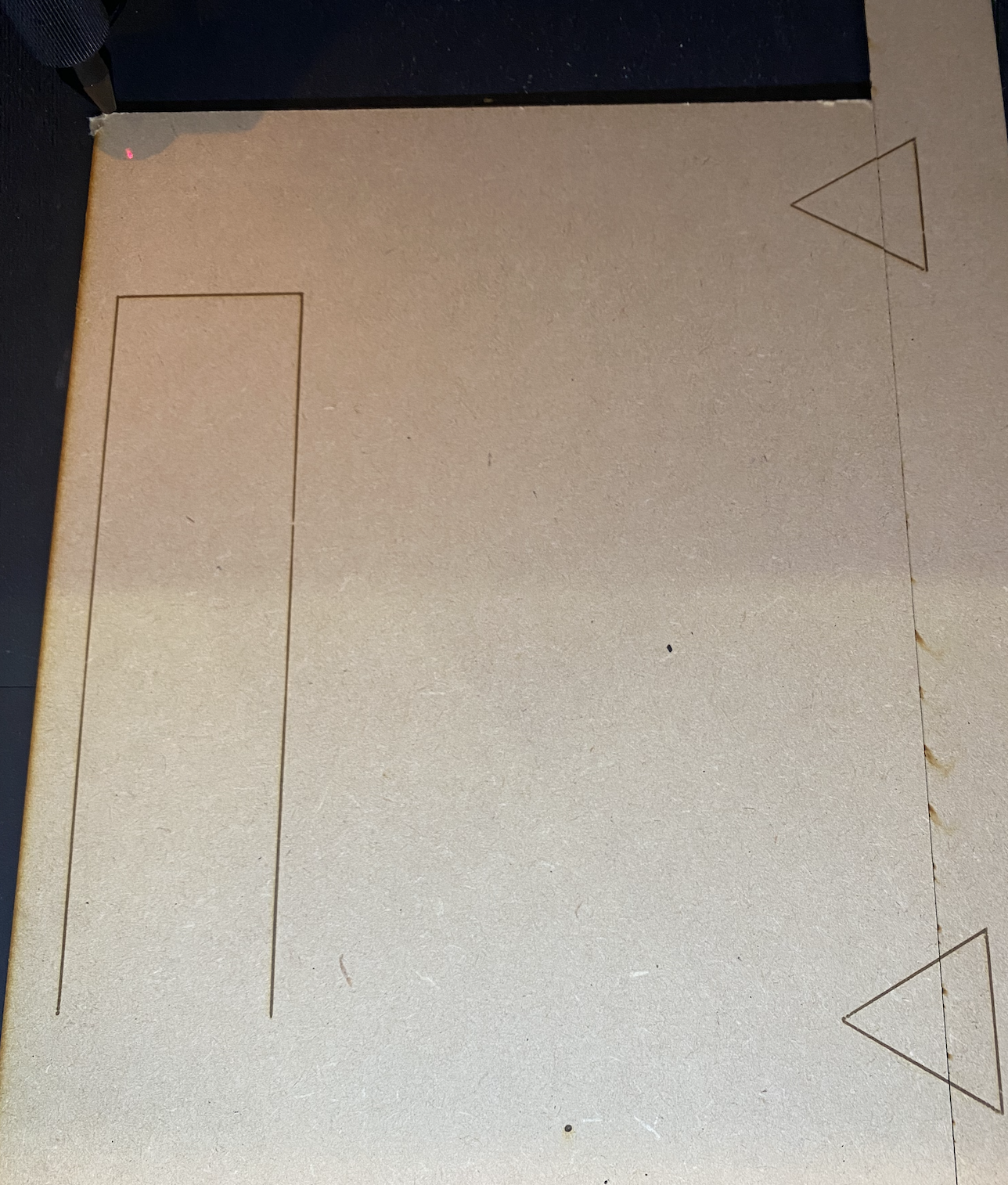

Após a conclusão da gravação, uma parte da marca de alinhamento deve estar no material auxiliar.

Etapa 4.3 - Gravação do Segundo Segmento

Desative a camada do primeiro segmento de trabalho e ative a camada do segundo segmento de trabalho.

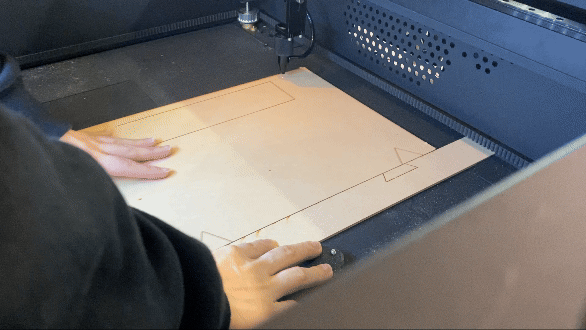

Mova o material principal, alinhe a marca de alinhamento inferior no material principal com a marca superior no material auxiliar e, em seguida, prossiga com o segundo segmento da gravação.
