Versão de software compatível
Beam Studio v2.7.0 beta ou posterior (Baixar)
Visão geral do recurso
O Alinhamento preciso foi desenvolvido para aplicações que exigem corte a laser ao longo do contorno de um design impresso.

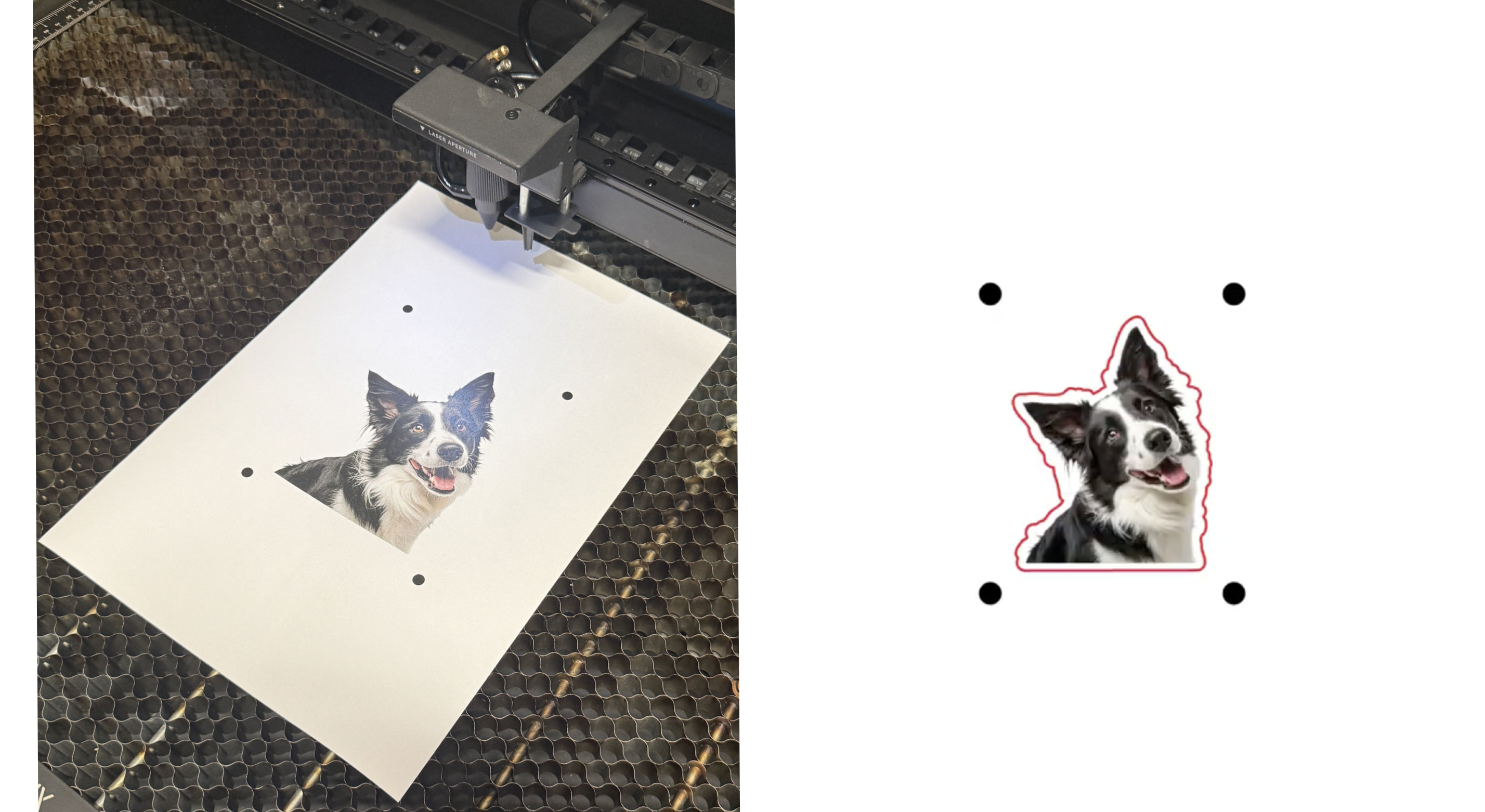

O Beam Studio adiciona marcas de registro ao arquivo de impressão. Depois que o material impresso é colocado na máquina a laser, a câmera reconhece as marcas, corrige automaticamente a posição e o ângulo reais do material e alinha o caminho de corte ao design impresso.
Mesmo que o material esteja levemente deslocado ou girado, as marcas de registro corrigem o alinhamento e reduzem o desvio entre o design impresso e a posição de corte. O recurso é indicado para adesivos, cartões e outros projetos que exigem corte de contorno após a impressão.
Como usar o Alinhamento preciso

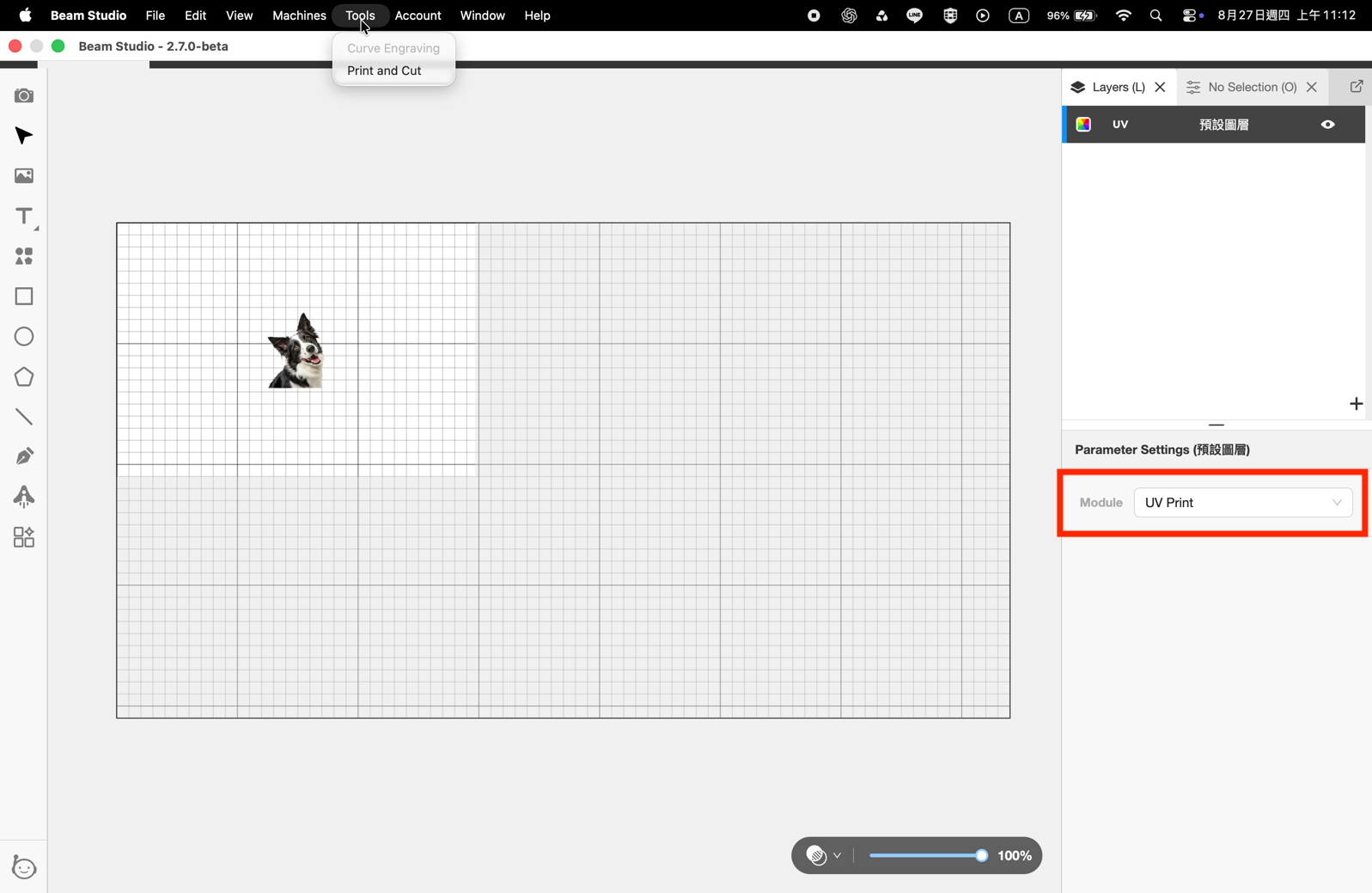

1. Acesse Preferências > Editar > Habilitar arquivo de impressão UV.

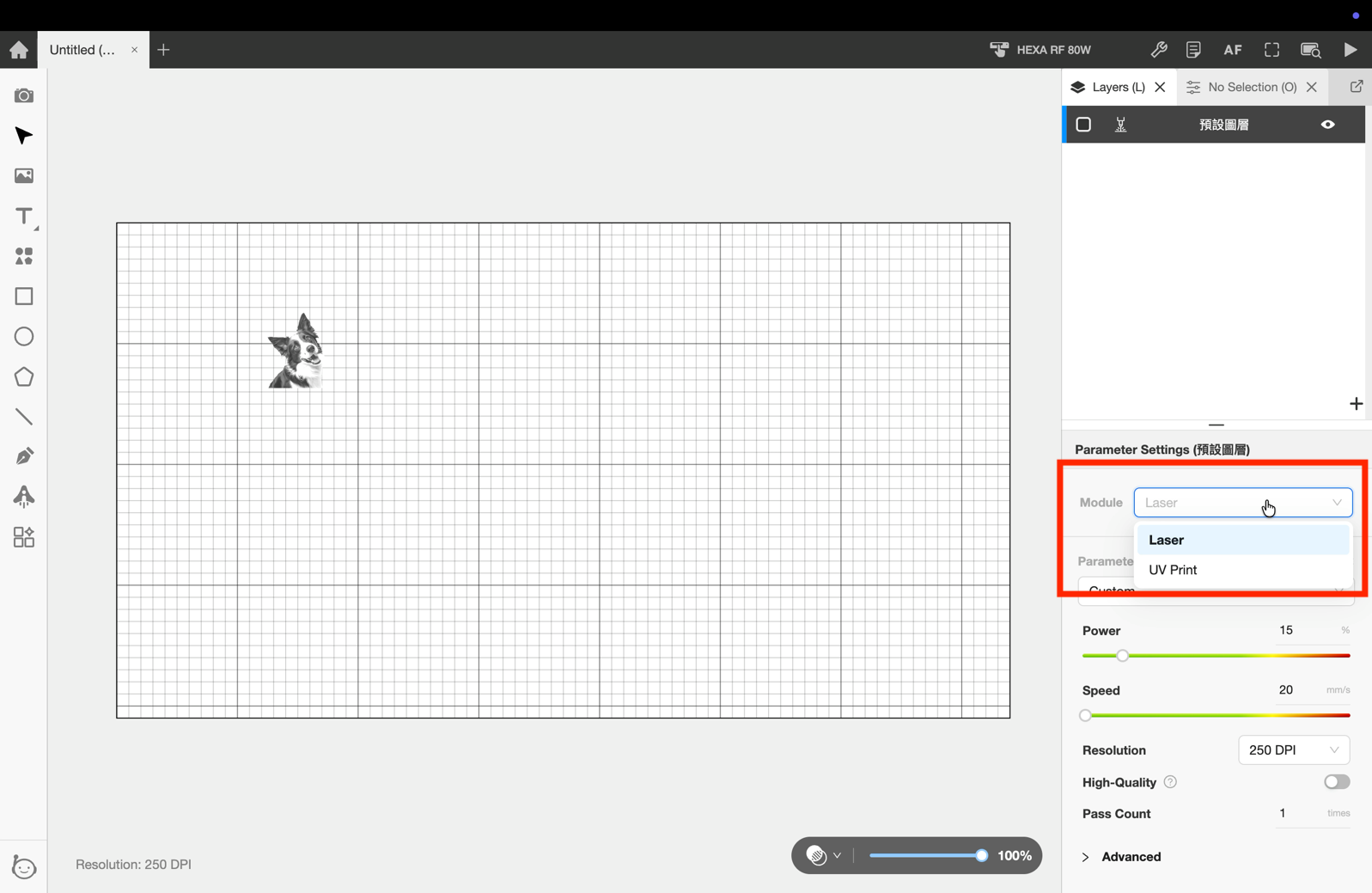

2. Em Camadas, altere o módulo para Impressão UV.
|
*Observação: mantenha a imagem dentro da área A4 e deixe margens de impressão para evitar que o design seja redimensionado durante a impressão. *Observação: não altere a escala do design ao imprimir, pois isso pode afetar a detecção das marcas de registro e a precisão do alinhamento. |
3. Acesse Ferramentas > Alinhamento preciso.
4. Ajuste a distância de deslocamento do contorno externo.
5. Selecione o tamanho e a orientação do PDF exportado.
6. Selecione a matriz do design e ajuste o espaçamento.
7. Exporte o arquivo PDF para impressão. (Você pode usar este arquivo diretamente em sua impressora UV.)
| *Observação: não altere a escala do design ao imprimir, pois isso pode afetar a detecção das marcas de registro e a precisão do alinhamento. |

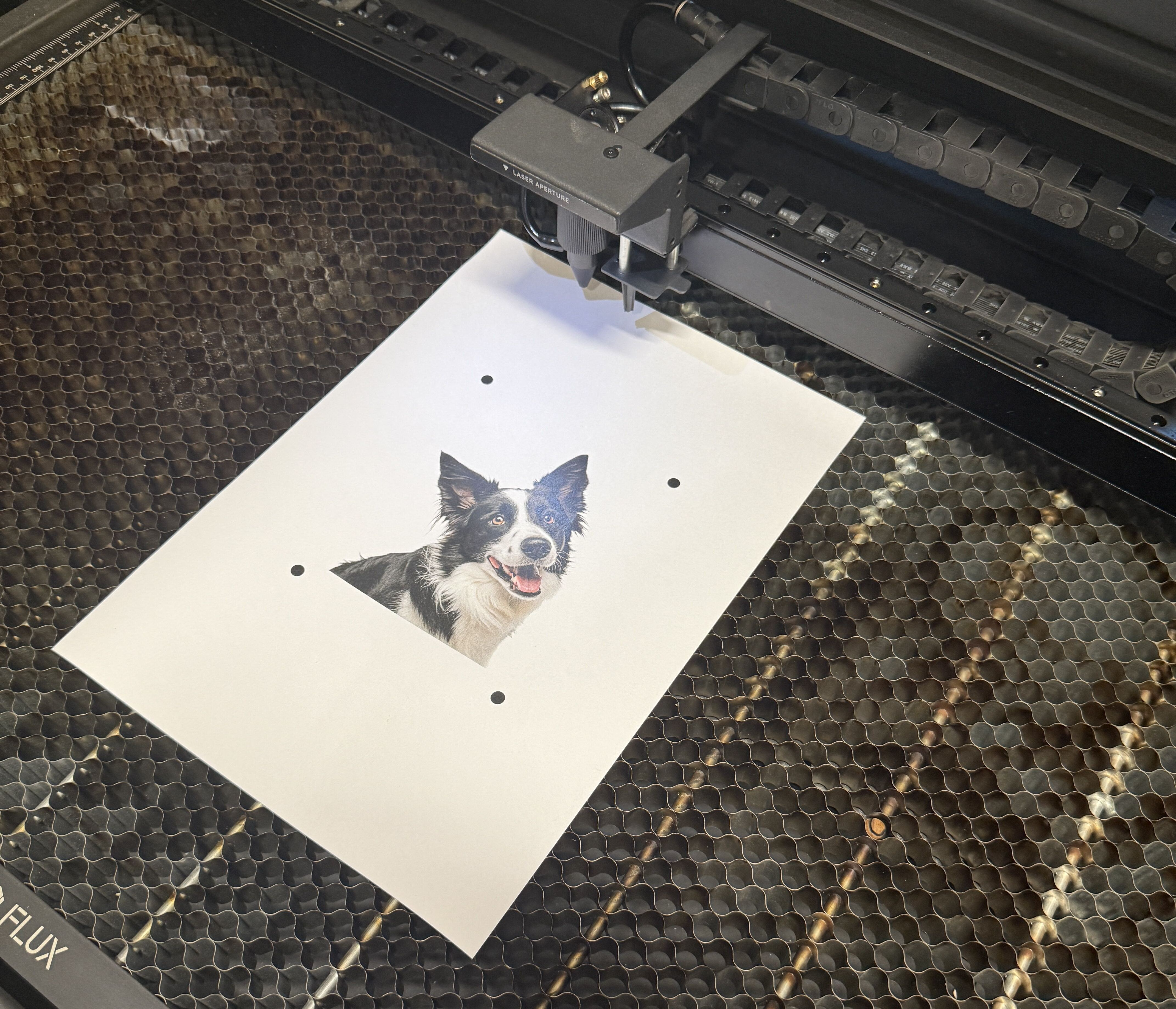

8. Coloque o material impresso na máquina e ajuste o foco.
9. Conclua a visualização e o alinhamento e clique em Concluído.
10. Retorne à tela para editar os parâmetros da camada.
