É importante que você entenda como operar a máquina com segurança; sabemos que é chato, e é assim que as coisas importantes geralmente são, então gentilmente certifique-se de ler as "Precauções de Segurança" antes de desembalar.

Vamos começar.

1. Desembalagem

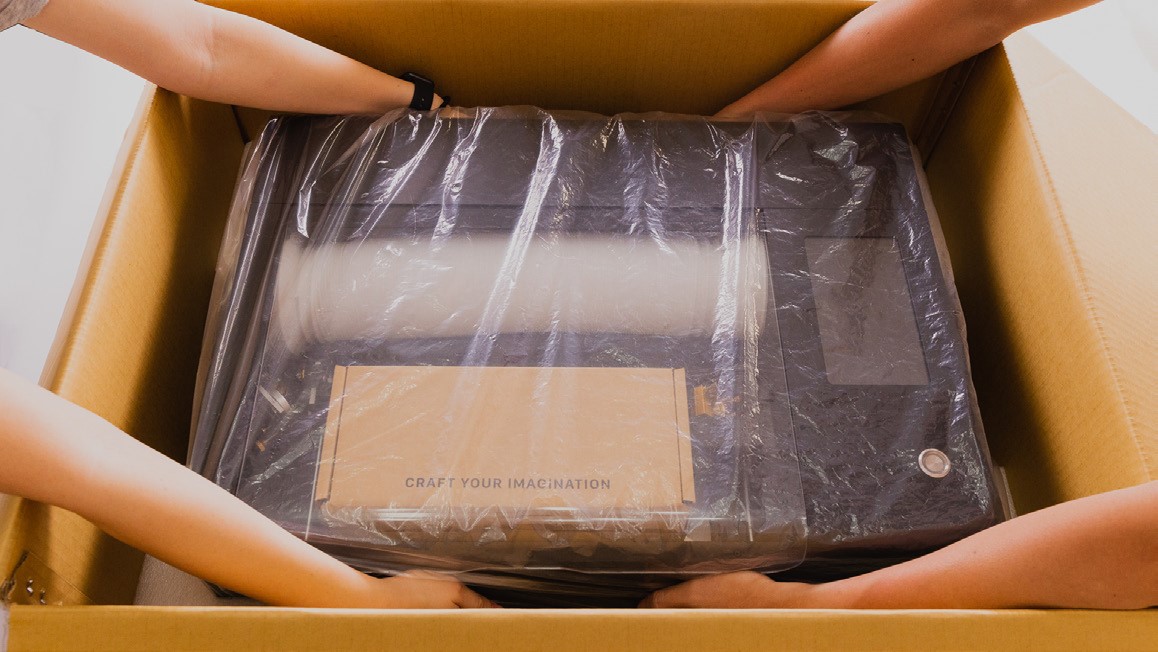

1.1. Coloque a caixa no chão e abra a caixa.

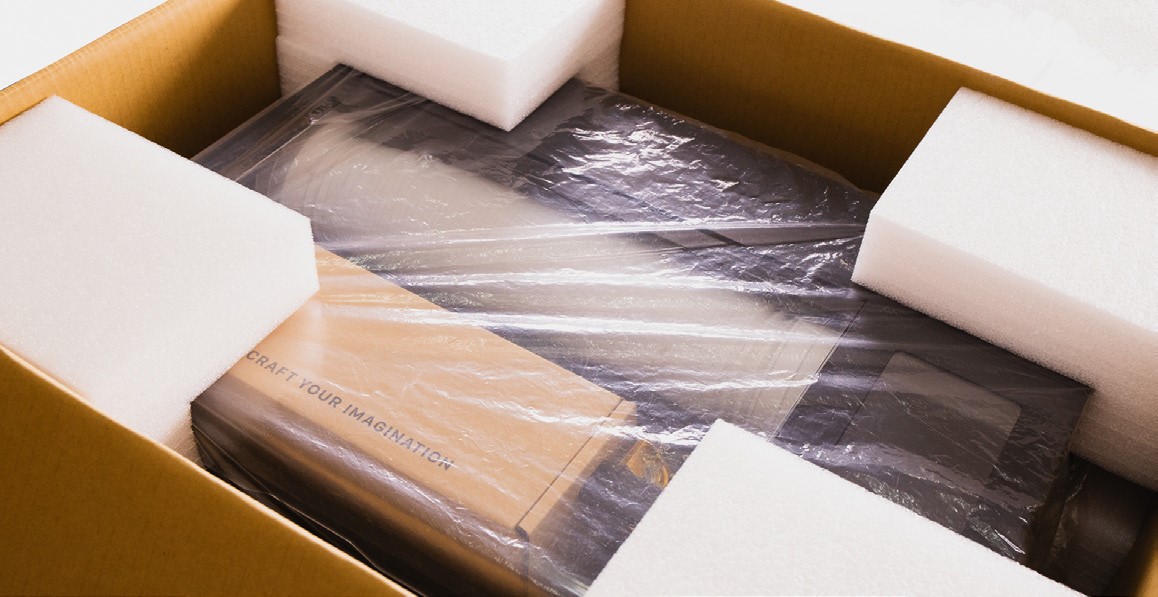

1.2. Remova as almofadas nos quatro cantos e retire a máquina.

Tenha duas pessoas para levantar a unidade para fora da caixa. Mantenha a embalagem em caso de transporte no futuro.

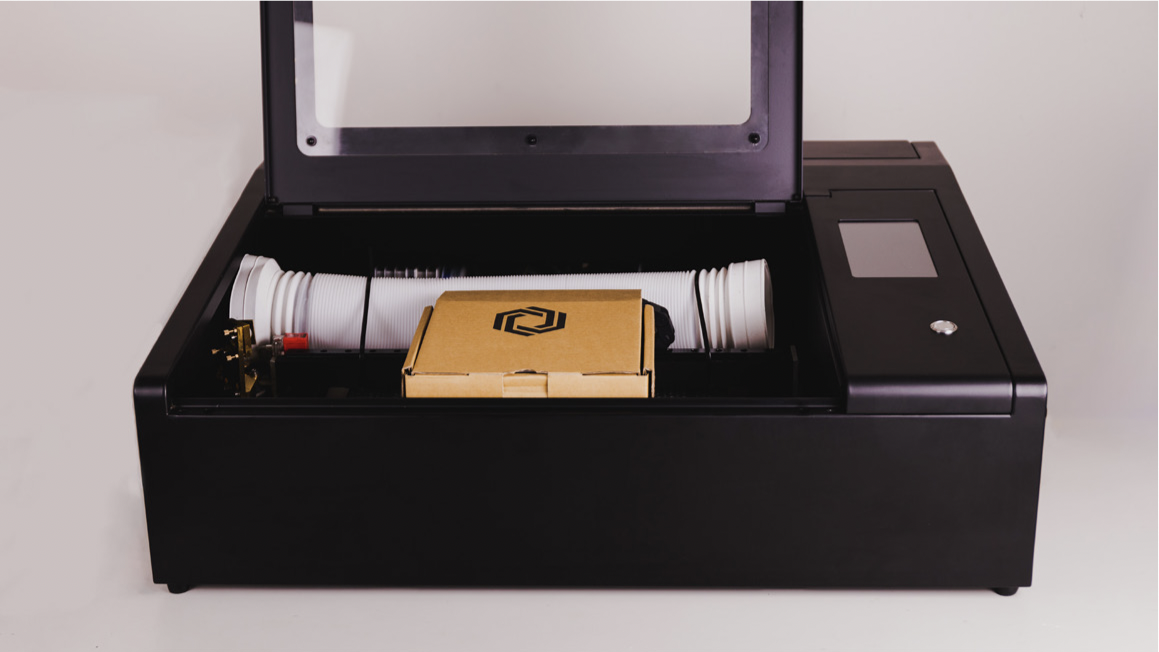

1.3. Abra a porta frontal e retire o duto.

Remova a espuma na bomba de ar e, em seguida, retire a caixa de acessórios.

1.4. Na caixa de acessórios estão

① Dongle Wi-Fi
② Lubrificante
③ Braçadeira do duto
④ Fita dupla face
⑤ Cabo de alimentação
⑥ Chave pequena
⑦ Funil
⑧ Madeira de teste
⑨ Amortecedores
⑩ Porcas

⑪ Cabo Ethernet

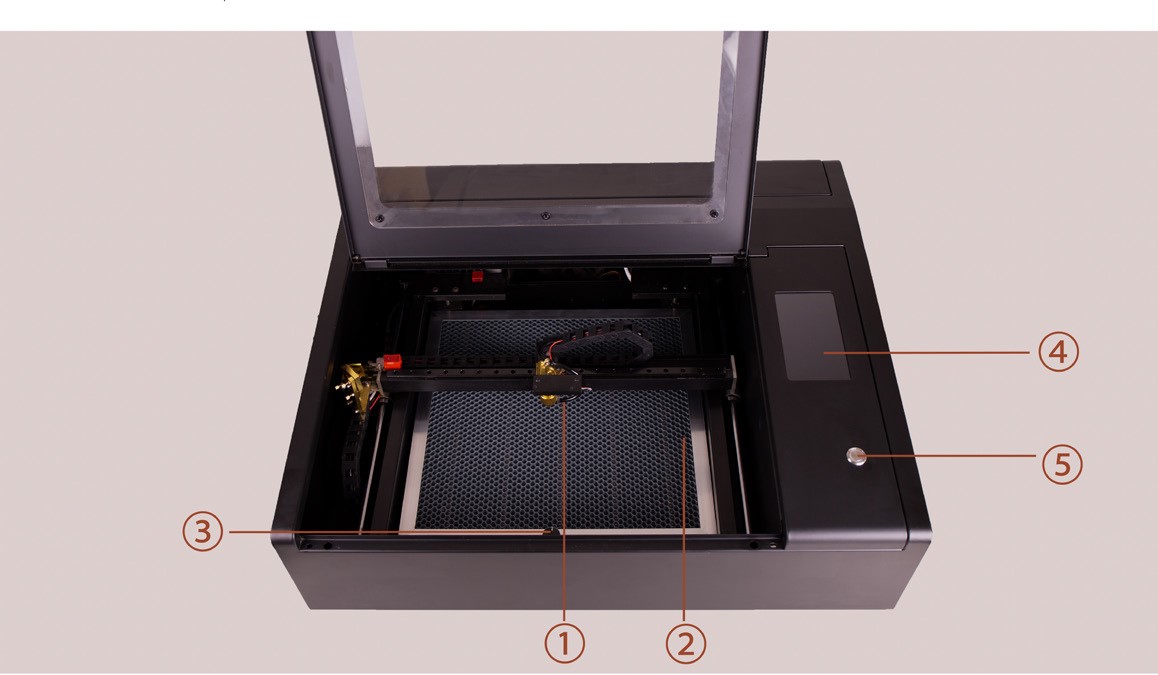

1.5. Vista frontal:

① Sonda de foco
② Plataforma de favo de mel
③ Botão de ajuste de nível
④ Painel de toque
⑤ Botão liga/desliga

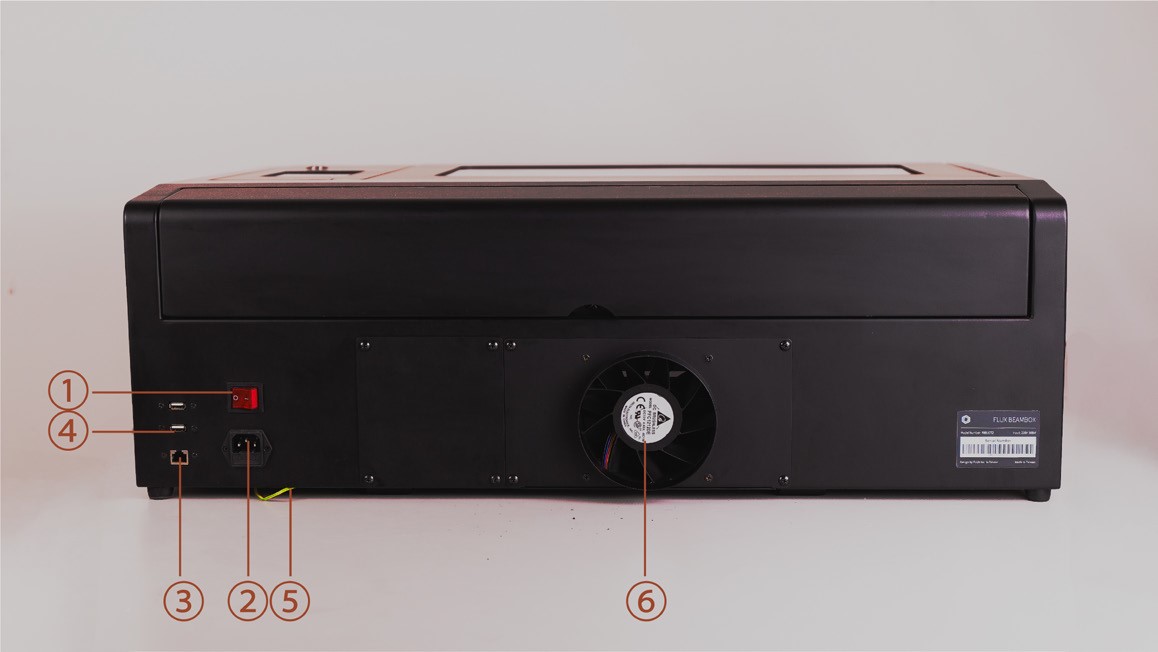

1.6. Vista traseira:

① Interruptor principal
② Entrada de energia
③ Porta Ethernet
④ Porta USB
⑤ Cabo de aterramento
⑥ Ventoinha de exaustão

2. Instalação

Instrução em Vídeo


A seguir, as instruções passo a passo.

2.1. Instalando a Janela

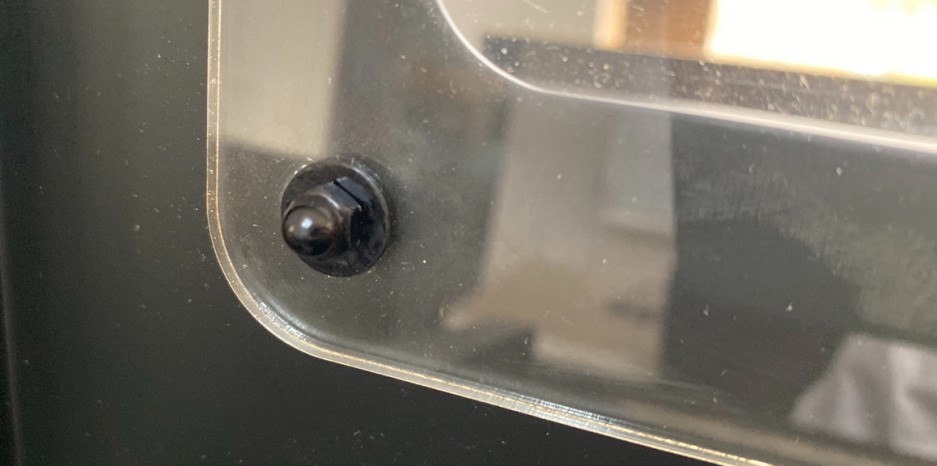

Remova o papel protetor em ambos os lados da janela de acrílico e instale a janela com uma
arruela e uma porca em cada parafuso.

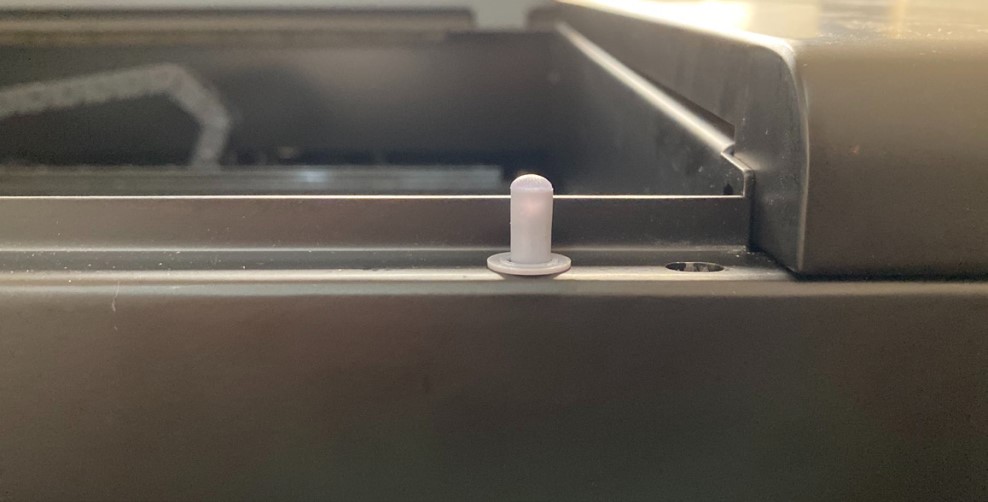

2.2. Instalando o Amortecedor

Insira duas hastes de amortecimento nos orifícios na borda da máquina.

2.3. Instalando o Wi-Fi e o Cabo de Alimentação

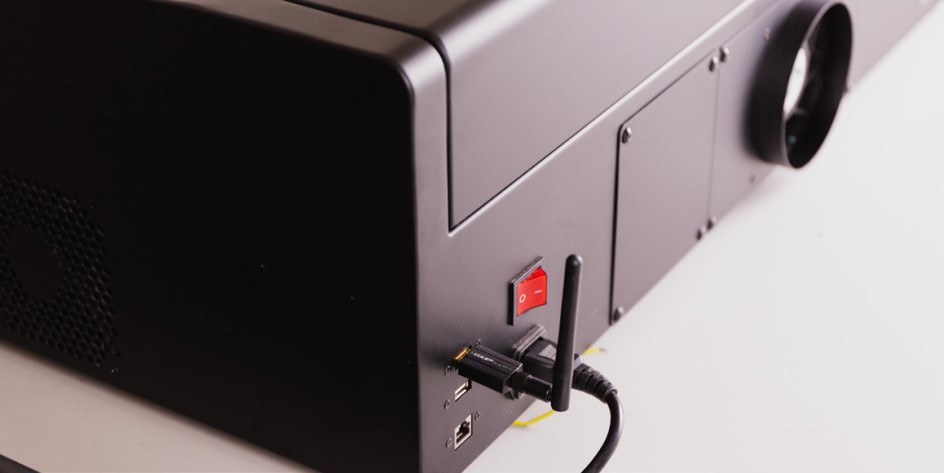

Conecte o cabo de alimentação à entrada de energia da máquina e à tomada da parede também. Conecte o
dongle Wi-Fi à porta USB na parte traseira. Dobre a antena para cima para um melhor sinal.

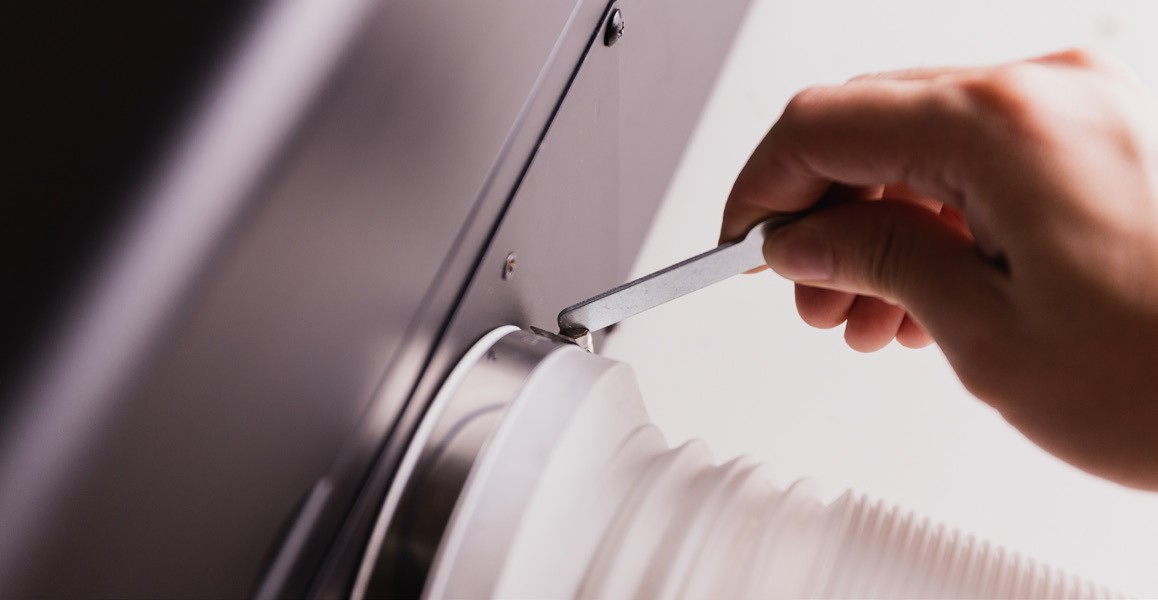

2.4. Instalando o Duto de Ventilação

Encaixe a braçadeira do duto na extremidade maior do duto e, em seguida, conecte-a à saída do ventilador de exaustão.
Aperte a braçadeira usando a chave pequena, girando-a no sentido horário.

2.5. Configurando o Wi-Fi

Ligue o interruptor principal na parte traseira e pressione o botão liga/desliga para ligar a máquina. Leva
cerca de 1 minuto para iniciar. Painel de toque: Internet > Configurações de WiFi > Selecione o nome do Wi-Fi > Digite a senha do Wi-Fi. O endereço IP sem fio indica que a configuração da Internet está concluída. Reinicie a máquina quando terminar para verificar se ela pode se conectar automaticamente à rede.

A folha de plástico transparente sobre o painel da tela pode ser removida.

Solução de problemas: Problema de conexão

Se você não tiver um roteador Wi-Fi, considere Conectar diretamente com um cabo de rede (Windows) / Conectar diretamente com um cabo de rede (MacOS)

3. Enchendo o tanque de água

ENCHA o tanque de água antes do primeiro trabalho a laser.
Água insuficiente no sistema de resfriamento danificará o tubo do laser.

A seguir, as instruções passo a passo.

3.1. Remova o parafuso na alça da tampa traseira e abra a tampa.

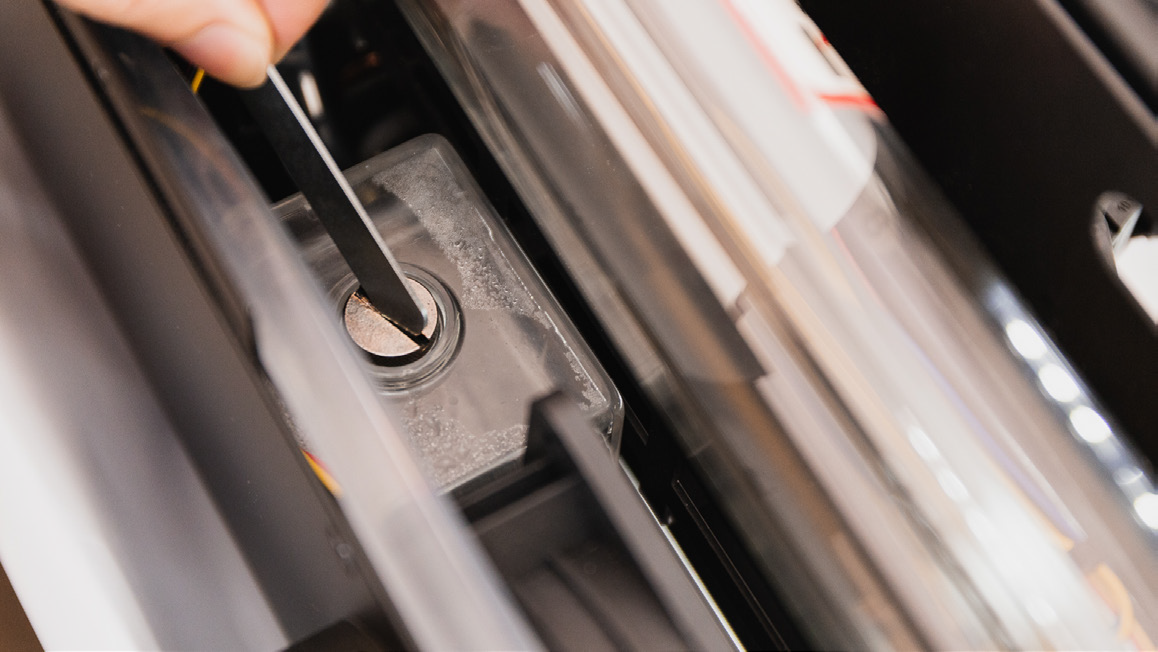

3.2. Abra o tanque de água com a chave pequena

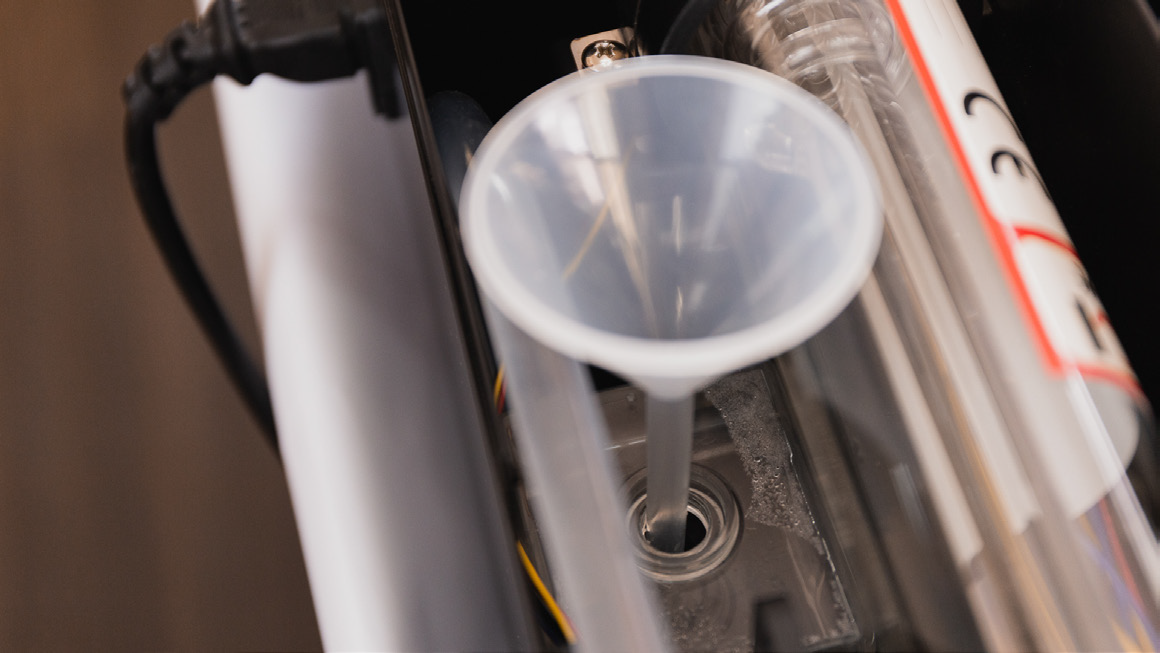

3.3. Encha o tanque com um funil. Observe o nível da água com cuidado para evitar que transborde. Por favor, use água pura ou água filtrada.

3.4. Verifique o nível da água. Painel de toque > Manutenção > Bomba. A água no tanque será empurrada para o sistema de resfriamento. Repita 3.3 e 3.4 até que o nível de água do tanque não diminua mais.

Bolhas presas no tubo do laser podem diminuir a eficiência do resfriamento. Recomenda-se encher o tanque de água em mais de 80% para diminuir a geração de bolhas.

3.5. Feche a tampa da bomba de água. Por favor aperte com os dedos a tampa da bomba em caso de qualquer dano ao tanque.

4. Instalação do Software

4.1. Baixe a versão mais recente do Beam Studio. Você pode baixá-lo no site oficial da FLUX.

Windows： Baixe a versão adequada para o seu tipo de sistema.
Para verificar o tipo de sistema, clique com o botão direito no ícone "Este Computador" > "Propriedades" > e encontre "Tipo de sistema". Baixe a versão x86 para um sistema de 32 bits e a versão x64 para um sistema de 64 bits.

MacOS： Abra o arquivo baixado e arraste o ícone do Beam Studio para a pasta ao lado.
Encontre e execute o Beam Studio na pasta "Aplicativos".

4.2. Configurações Iniciais. Abra o Beam Studio a partir da Área de Trabalho ou da pasta Aplicativos.
A configuração de idioma aparecerá na primeira execução.
Selecione Português (Brasil) > FLUX Beambox / Beambox Pro.

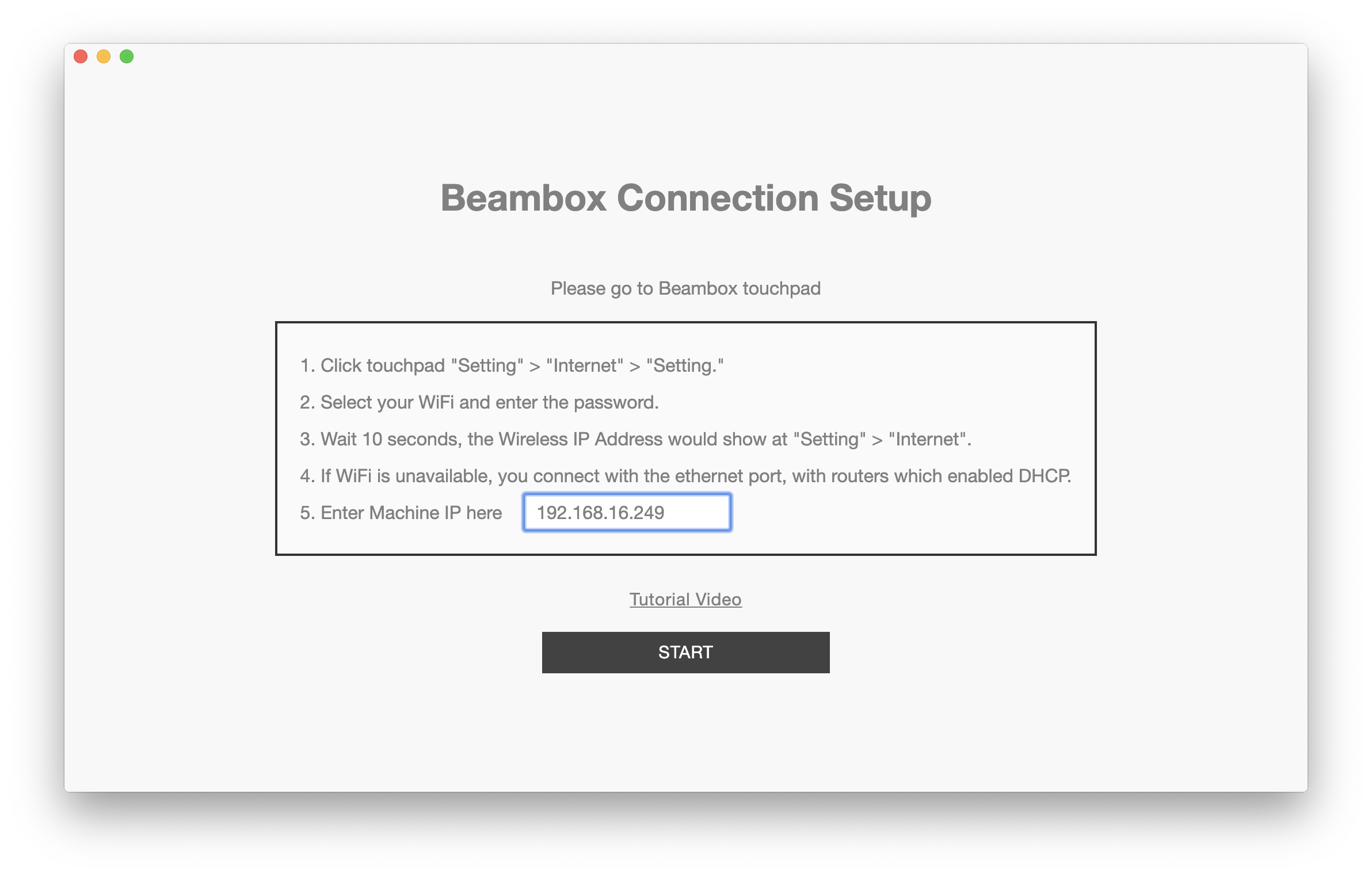

4.3. Preencha o IP. Preencha o endereço IP mostrado na página Rede no painel de toque do software. Em seguida, clique em Iniciar.

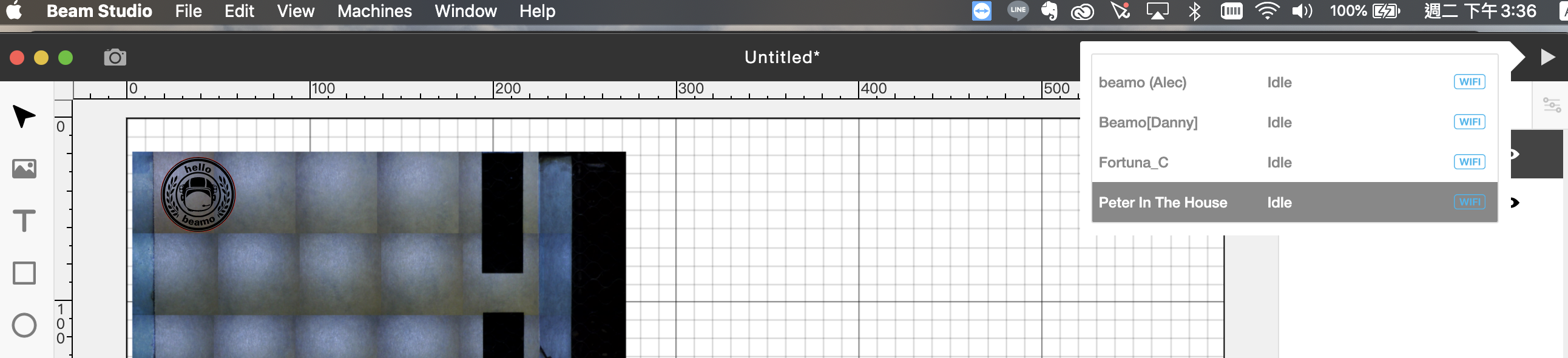

4.4. Verifique a Conexão da Máquina

Vá para Menu > Máquina ou clique no ícone da câmera no canto inferior esquerdo para verificar se o
nome da máquina pode ser encontrado. Cada máquina será nomeada aleatoriamente; você pode alterá-lo posteriormente. Se você não conseguir encontrar a máquina no Menu, verifique Solução de problemas: Problema de conexão.

💡Se a janela de configurações iniciais foi ignorada, clique em menu > Máquina > Configuração da máquina

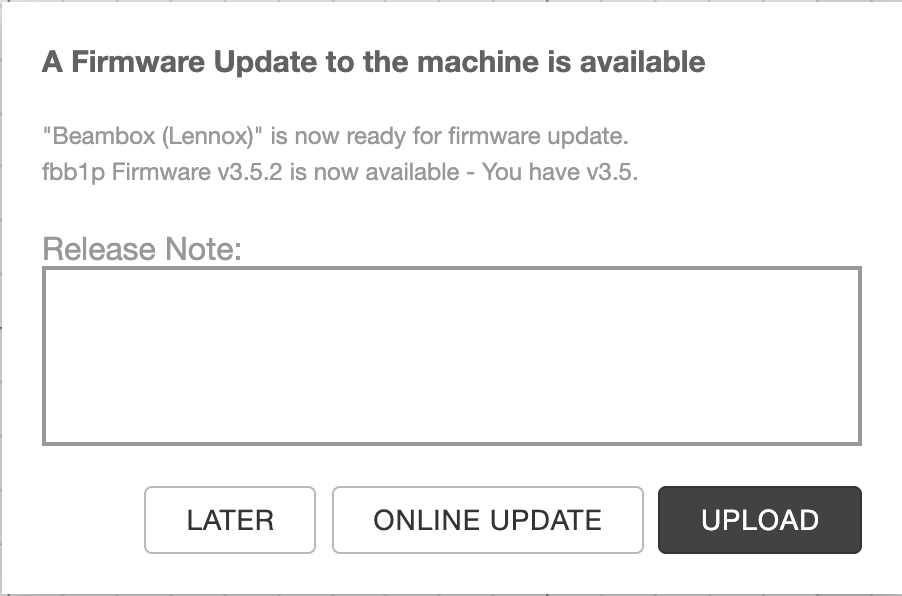

4.5. Atualizar Firmware

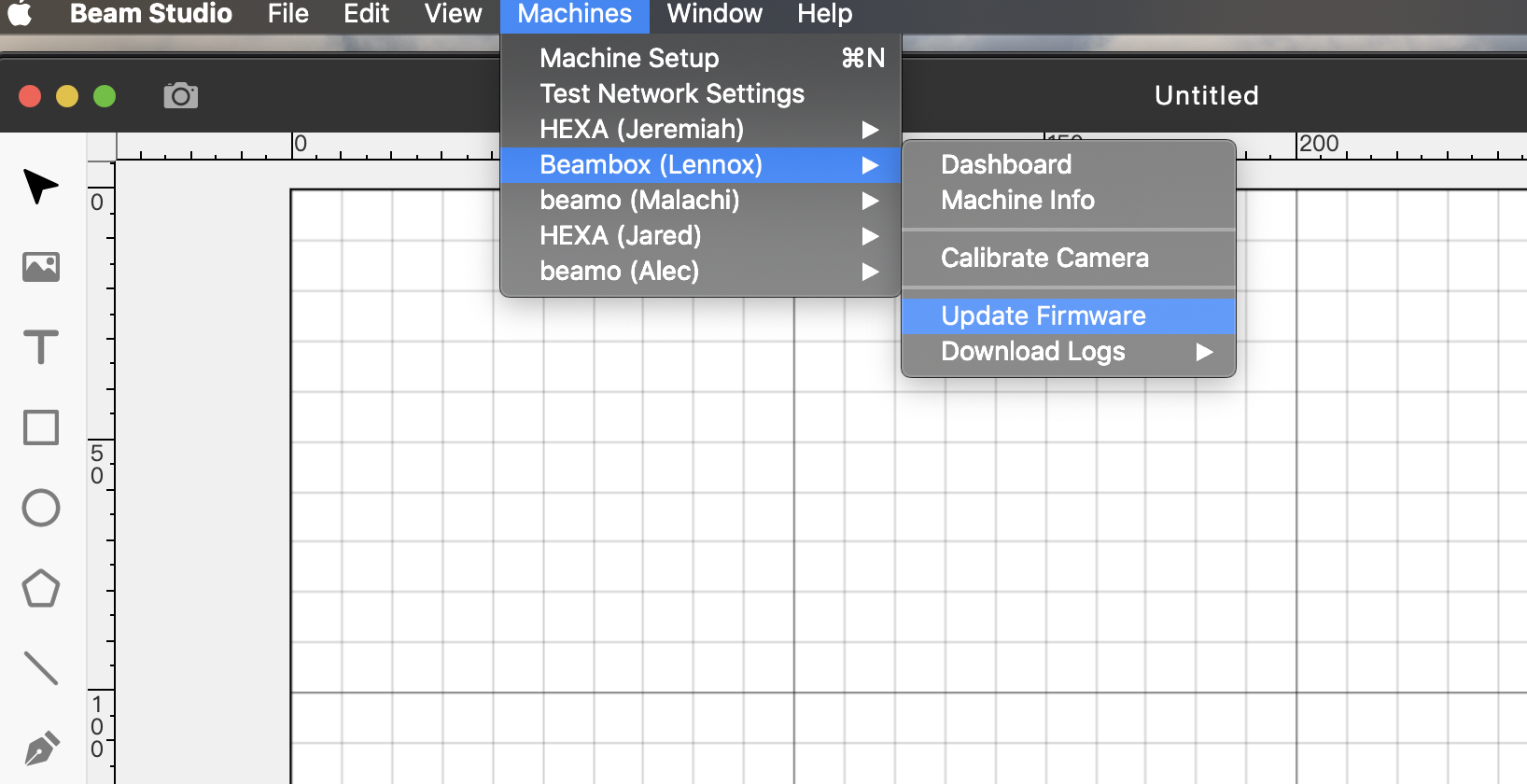

Selecione Beam Studio > Máquina > (sua máquina) > Atualizar firmware para atualizar o firmware para a versão mais recente.

Você pode escolher uma atualização online ou fazer upload do firmware mais recente baixado do site.

5. Primeira Tarefa

5.1. Ajustar Foco

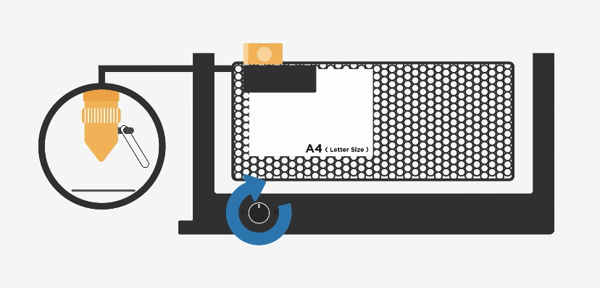

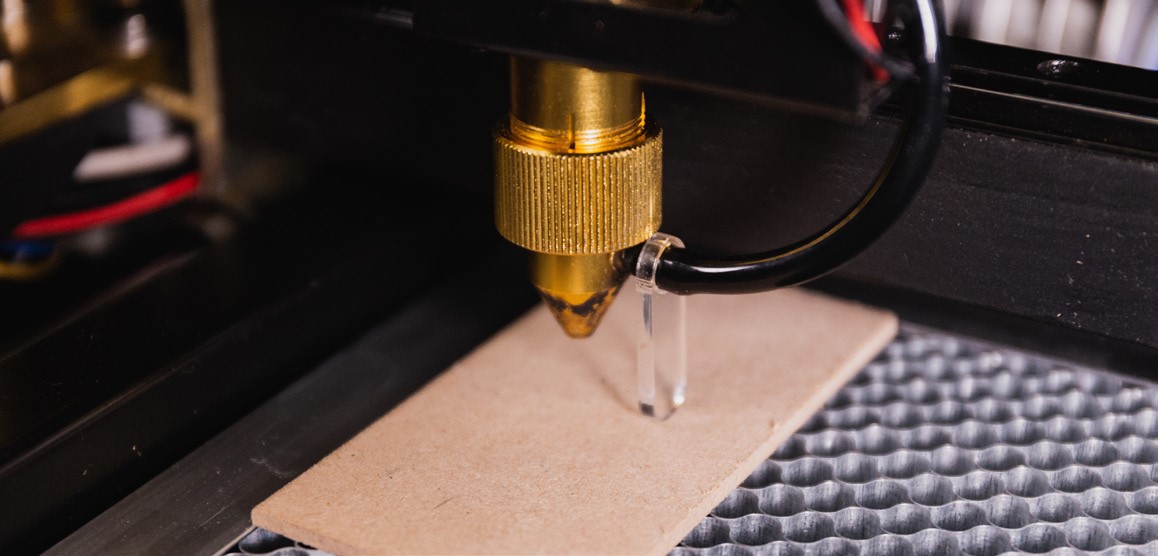

Engate a sonda de foco para baixo.

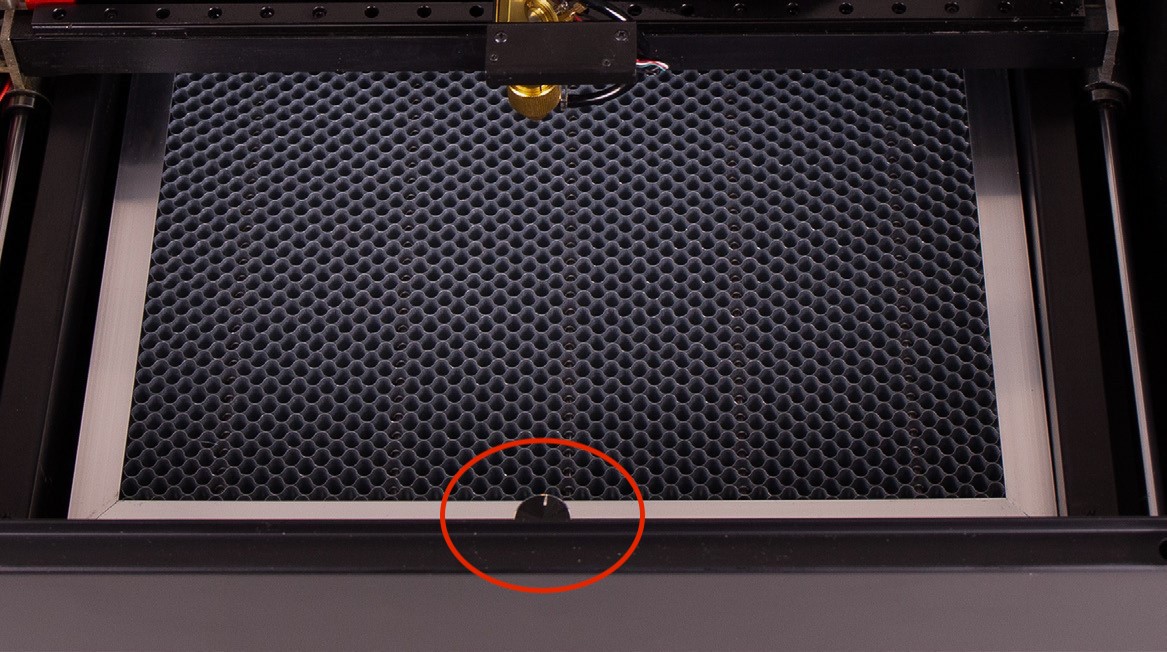

Gire o botão de ajuste de nível para mover a plataforma para cima e para baixo. Faça a superfície da peça de trabalho tocar levemente a extremidade da sonda para que a altura esteja no foco correto. Em seguida, retraia o foco quando o ajuste estiver concluído.

Verifique o foco antes de cada tarefa; gire o botão de ajuste de nível.

A sonda deve tocar precisamente a superfície do material.

Nas circunstâncias sem a sonda de foco, para garantir que o objeto esteja em foco, você pode usar "moedas de 25 centavos dos EUA *6" ou "Euro 0,5 *5", que devem ser equivalentes a 12mm (distância focal). Outros objetos próximos a esse número também são viáveis.

Se a sonda estiver quebrada, baixe o arquivo dxf aqui e faça um você mesmo. Recomendamos usar acrílico de 3mm para corte.

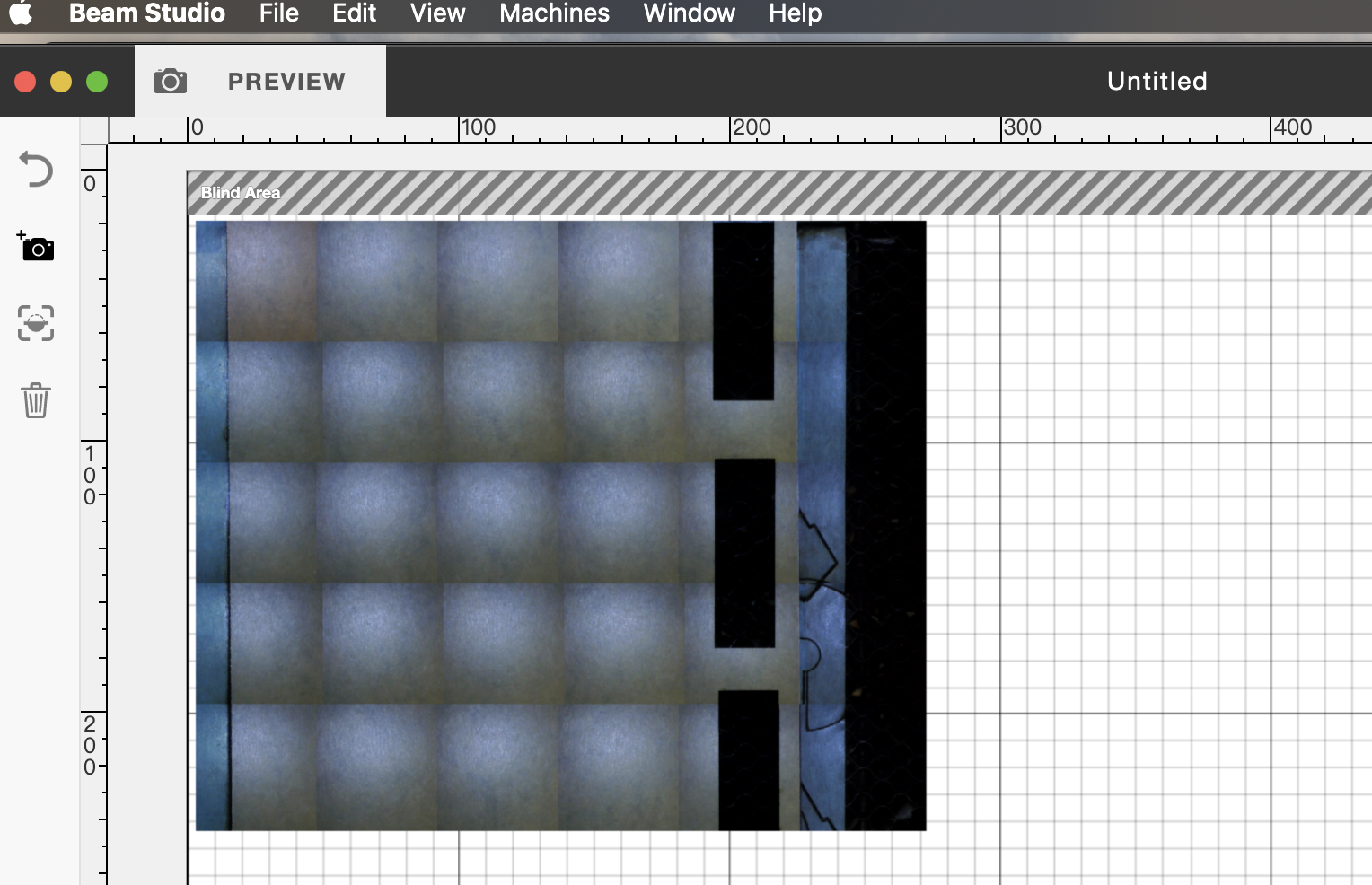

5.2. Visualização da Câmera

Certifique-se de ter concluído 「2-6-2 Calibração da Câmera」antes da visualização da câmera.

Após a calibração, clique em  e selecione sua máquina. Comece a visualizar quando o cursor se tornar . Clique uma vez em um local específico ou arraste uma área para visualizar a área de trabalho.

Clique em  novamente ou pressione ESC para sair do modo de visualização.

▲ Clique em  e selecione sua máquina.

Clique em「」para encerrar o modo de visualização.

clique em「」para excluir o resultado da visualização.

▲ Clique uma vez ou arraste uma área

Se você não conseguir encontrar a máquina no Menu, verifique Solução de problemas: Problema de conexão.

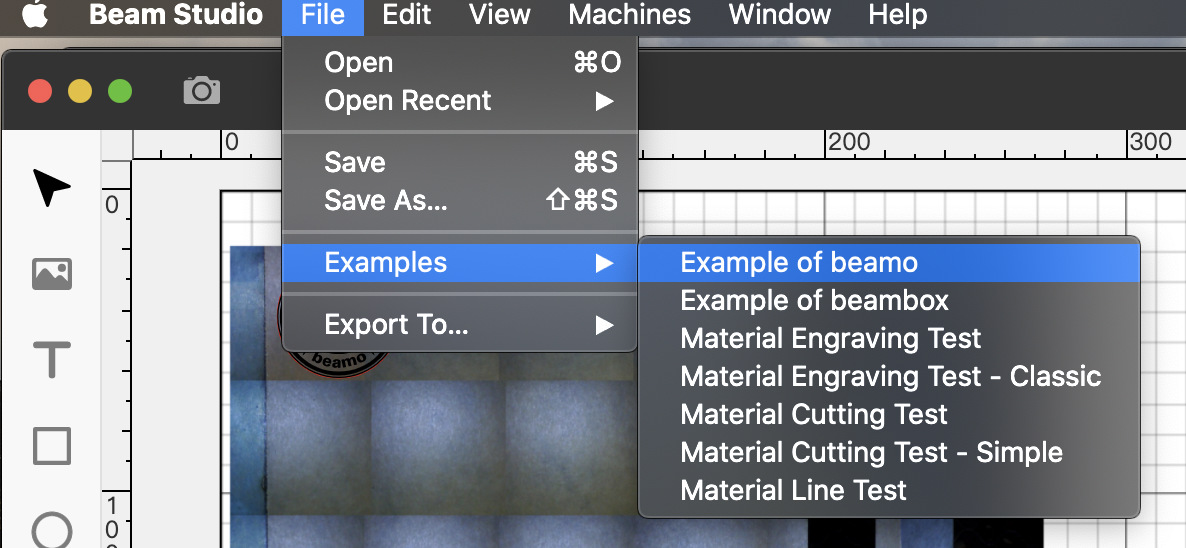

5.3 Importe o Arquivo de Teste. Clique em menu > Arquivo > Amostras > Exemplo de beamo ou Beambox.

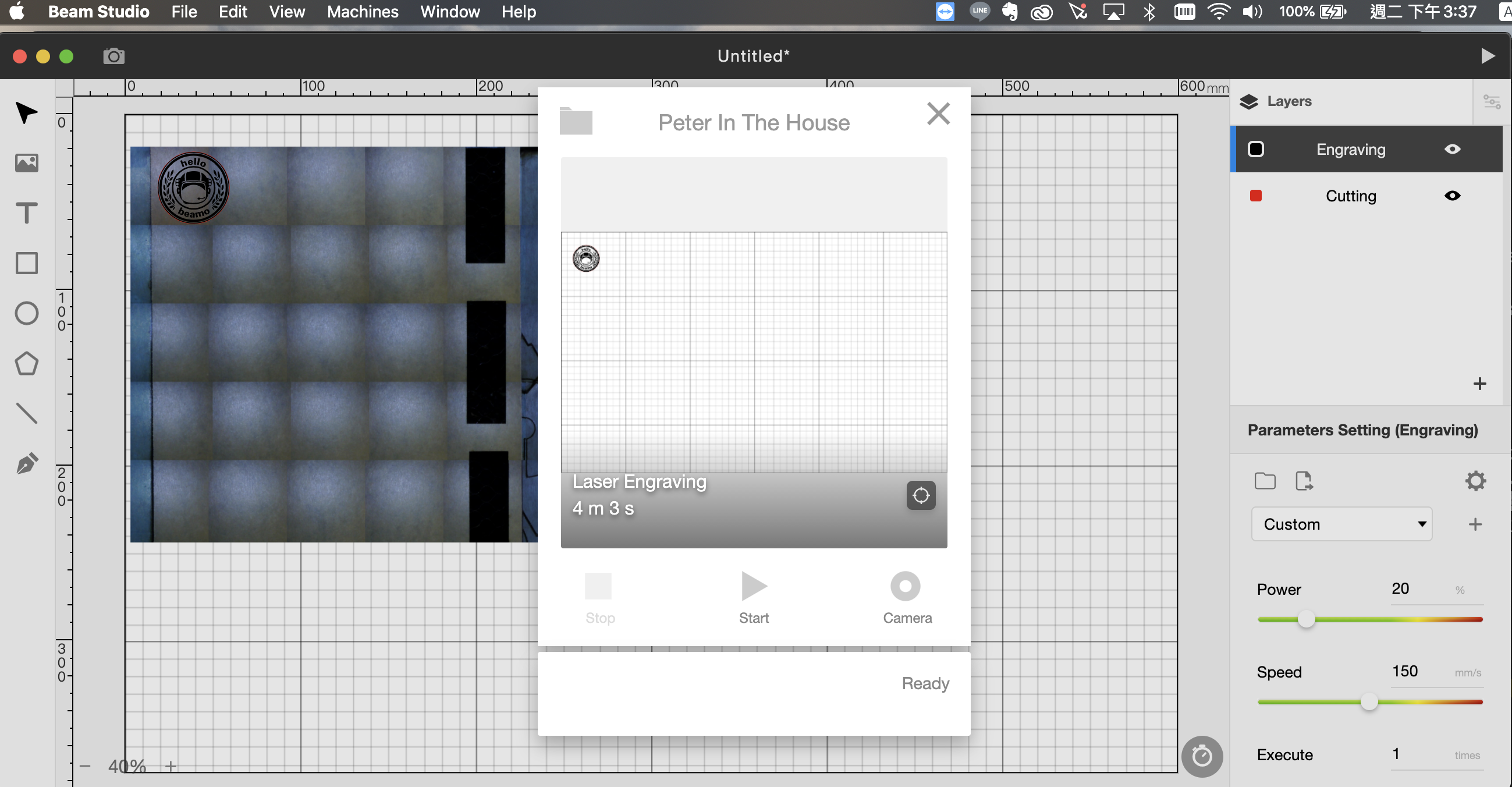

Clique em Exportar, selecione sua máquina e clique em Iniciar para começar a tarefa.

▲ Importe o Arquivo de Teste

▲ Pressione 「Ir」para escolher sua máquina

▲ Pressione 「Iniciar」para começar o teste

5.4 Resultado da Gravação

Se o resultado estiver muito claro ou borrado, verifique se o foco está correto.

Ie o foco estiver correto, mas o resultado for ruim, Por favor, verifique novamente o caminho óptico. Veja "5-6 Ajuste do Caminho Óptico".

Se a posição do resultado variar com a pré-visualização da câmera, por favor, verifique novamente o foco ou veja "Problema de Alinhamento da Câmera".
