#904 Falha no Homing

Devido à complexidade da causa por trás do erro #904, é importante observar que a leitura deste artigo pode não fornecer uma solução imediata para o seu problema. No entanto, seguindo cuidadosamente as etapas abaixo, você reunirá informações valiosas que podem ajudar seus revendedores ou o Suporte FLUX a identificar o problema com mais eficácia. Isso, por sua vez, reduzirá o tempo total necessário para a solução de problemas.

Desativar o Modo Rotativo:

Houve casos em que os usuários esqueceram de desligar o módulo rotativo, resultando em um erro de Homing.

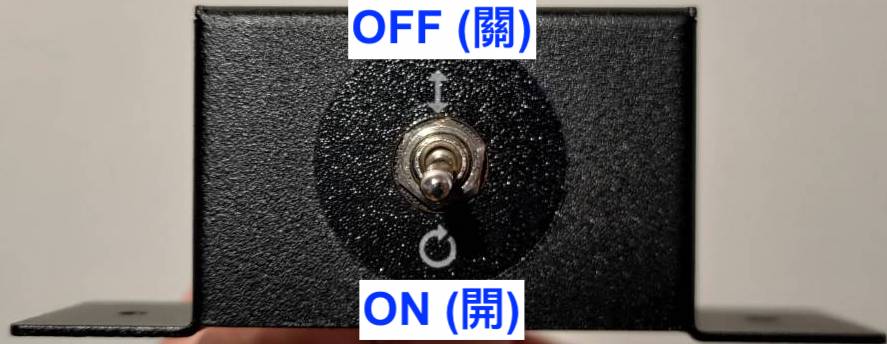

Se você estiver usando um complemento rotativo, desligue-o alterando o interruptor para a posição ( ↕ ) .

Etapa 0 - Use a lista de verificação ao seguir as etapas:

Esta lista de verificação será usada para registrar todas as suas ações realizadas neste artigo.
Após preencher a lista de verificação, imprima-a para salvar como PDF e envie-a ao seu revendedor ou ao Suporte FLUX, se necessário. Essas informações serão úteis para solucionar e identificar o problema.
Consulte o link: 6-7 #904 Lista de Verificação de Falha de Homing (Série Beambox)

Etapa 1 - Verifique se a cabeça do laser está fisicamente presa:

• Desligue a máquina e desconecte o cabo de alimentação.

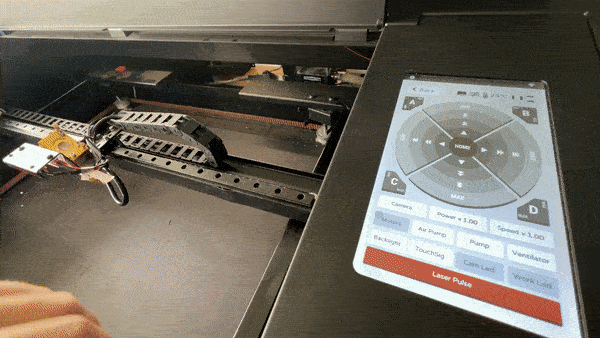

• Mova manualmente a cabeça do laser em direção aos quatro cantos.
  (*Um HEXA é usado para demonstrar o comportamento no vídeo.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 1.1 - Lubrifique os trilhos:

• Consulte as instruções no link abaixo para lubrificar os trilhos.
  [5-6 Lubrificação]
• Após a lubrificação, tente mover o cabeçote do laser novamente e veja se ele pode se mover como na Etapa 1.
  (*Um HEXA é usado para demonstrar o comportamento no vídeo.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 2 - Exclua a possibilidade de problemas de firmware:

Às vezes, o problema de homing pode ser causado por um firmware instalado incorretamente.
Redefinir o sistema é uma maneira simples e rápida de corrigir o problema de homing.

• Primeiramente, tente redefinir as configurações da placa principal.

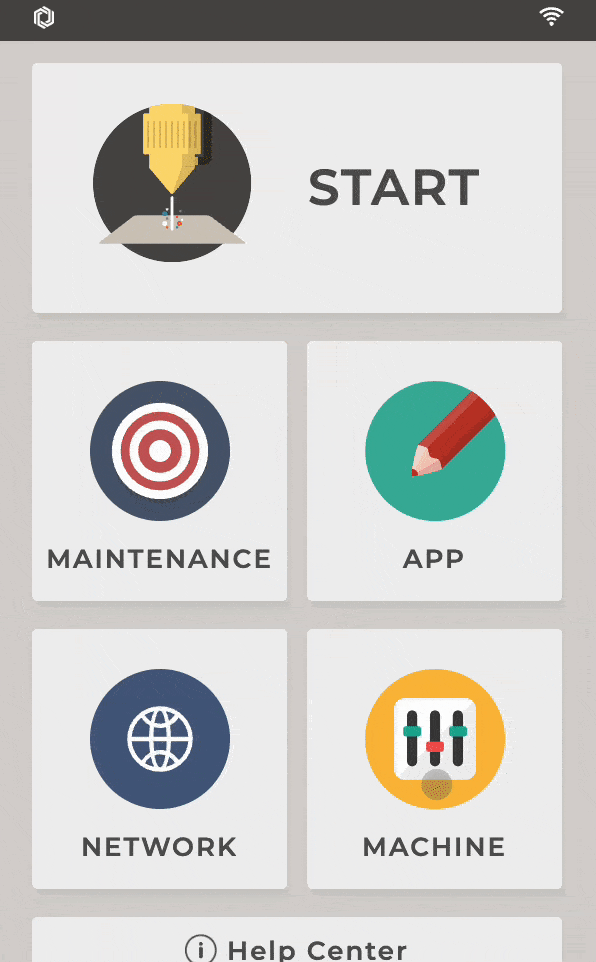

  (Máquina > Configurações de Hardware > Redefinir Configurações da Placa Principal)



• Em seguida, tente redefinir para as configurações de fábrica. (Máquina > Redefinir para Fábrica)


• Por fim, atualize para o firmware mais recente e tente fazer o homing novamente.
  (Máquina > Atualizar para o Firmware mais recente) ou você pode usar o Beam Studio para atualizar. (Link)


Determine seu resultado e a próxima ação a ser tomada:

Etapa 3 - Verifique o comportamento da sua máquina ao fazer a referência:

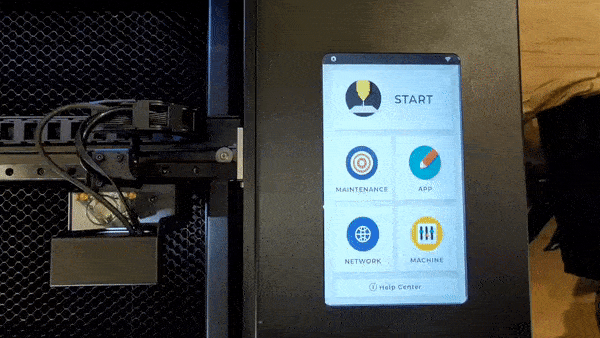

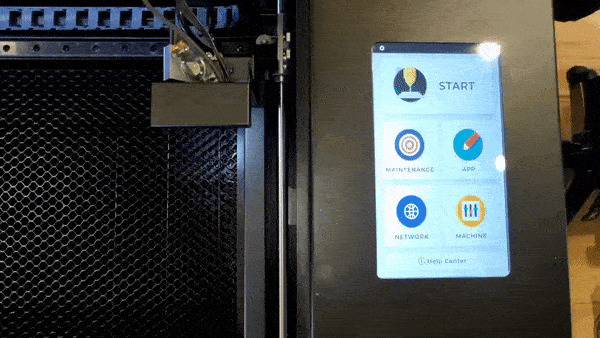

Por favor, ligue a máquina e pressione "Manter" para iniciar a referência e determinar qual comportamento é semelhante ao da sua máquina e tome as medidas adequadas.

Etapa 4 - Regravar cartão SD:

Às vezes, se o sistema operacional no cartão SD estiver corrompido, o problema de homing não será corrigido redefinindo e atualizando o firmware. Ele terá que ser totalmente reescrito regravando o cartão SD.

• Consulte as instruções no link abaixo para regravar seu cartão SD.
  [7-5 Beambox - Regravando cartão SD]

Determine seu resultado e a próxima ação a ser tomada:

Etapa 5 - Trocar DriverIC:

O DriverIC é um componente na placa principal/placa-mãe e é usado para acionar o motor a fim de fazer o cabeçote do laser se mover em diferentes direções. Nesta etapa, teremos que testar se o problema de homing é causado pelo DriverIC.

1. Desligue a máquina.
2. Abra a tampa lateral para encontrar a placa principal. Consulte o article onde é mencionado como abrir a tampa.
3. Desconecte o DriverIC do eixo X. Por favor, consulte o diagrama.
   (Certifique-se de lembrar qual IC é originalmente para qual eixo)
4. Desconecte o DriverIC do eixo Y. Por favor, consulte o diagrama.
5. Troque ambos os DriverICs e certifique-se de que a direção é a mesma do diagramaa.
6. Ligue a máquina e tente fazer o homing novamente.

Demonstração:

(Este vídeo mostra a troca dos ICs do eixo X e do eixo Y.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 6 - Verificar os Interruptores de Limite:

Um interruptor de limite é usado para parar a cabeça do laser quando ela atinge o final.
Problemas de homing podem ser causados por um interruptor de limite com defeito, o que resultará na cabeça do laser não parando ou parando muito cedo.

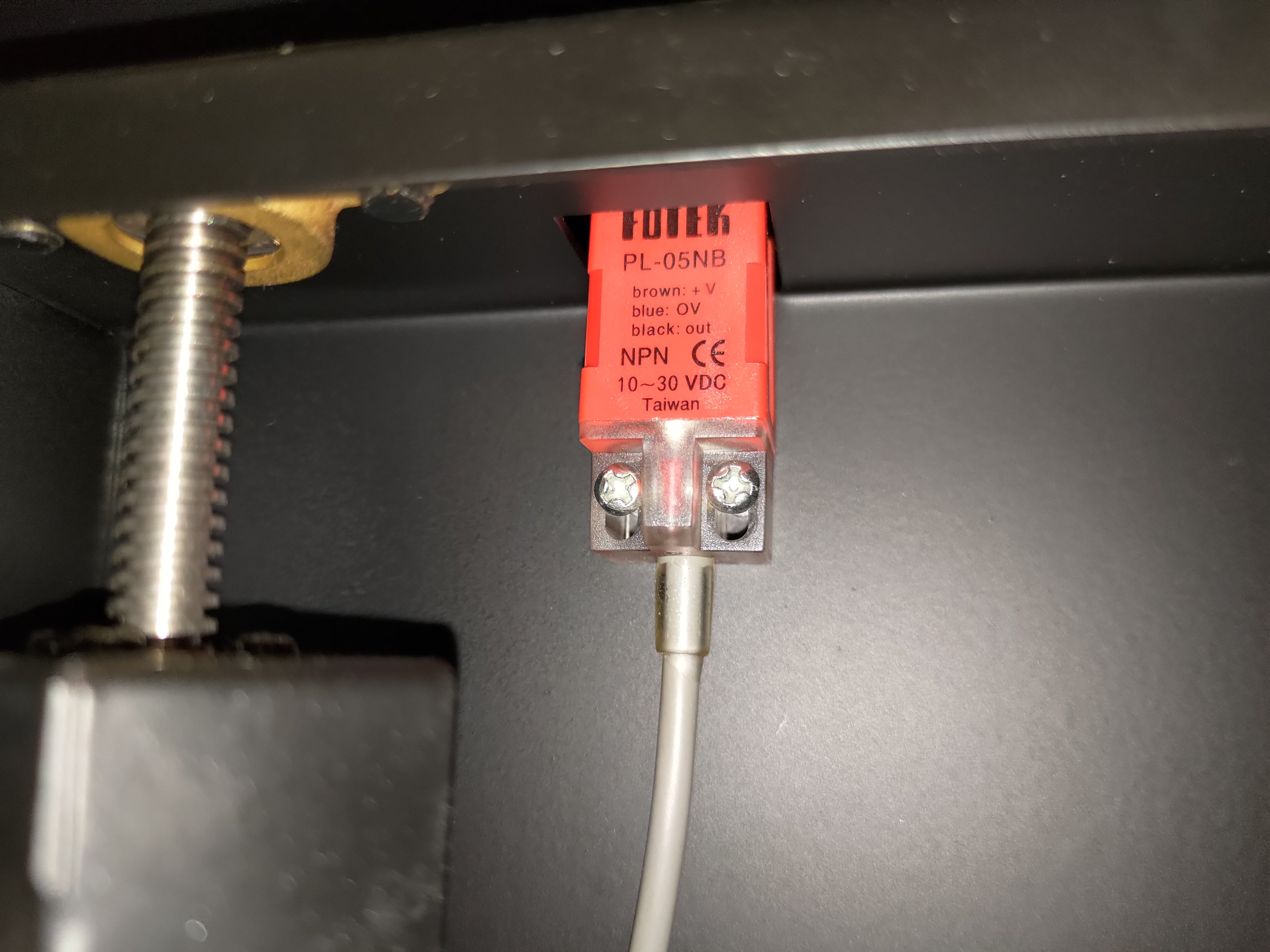

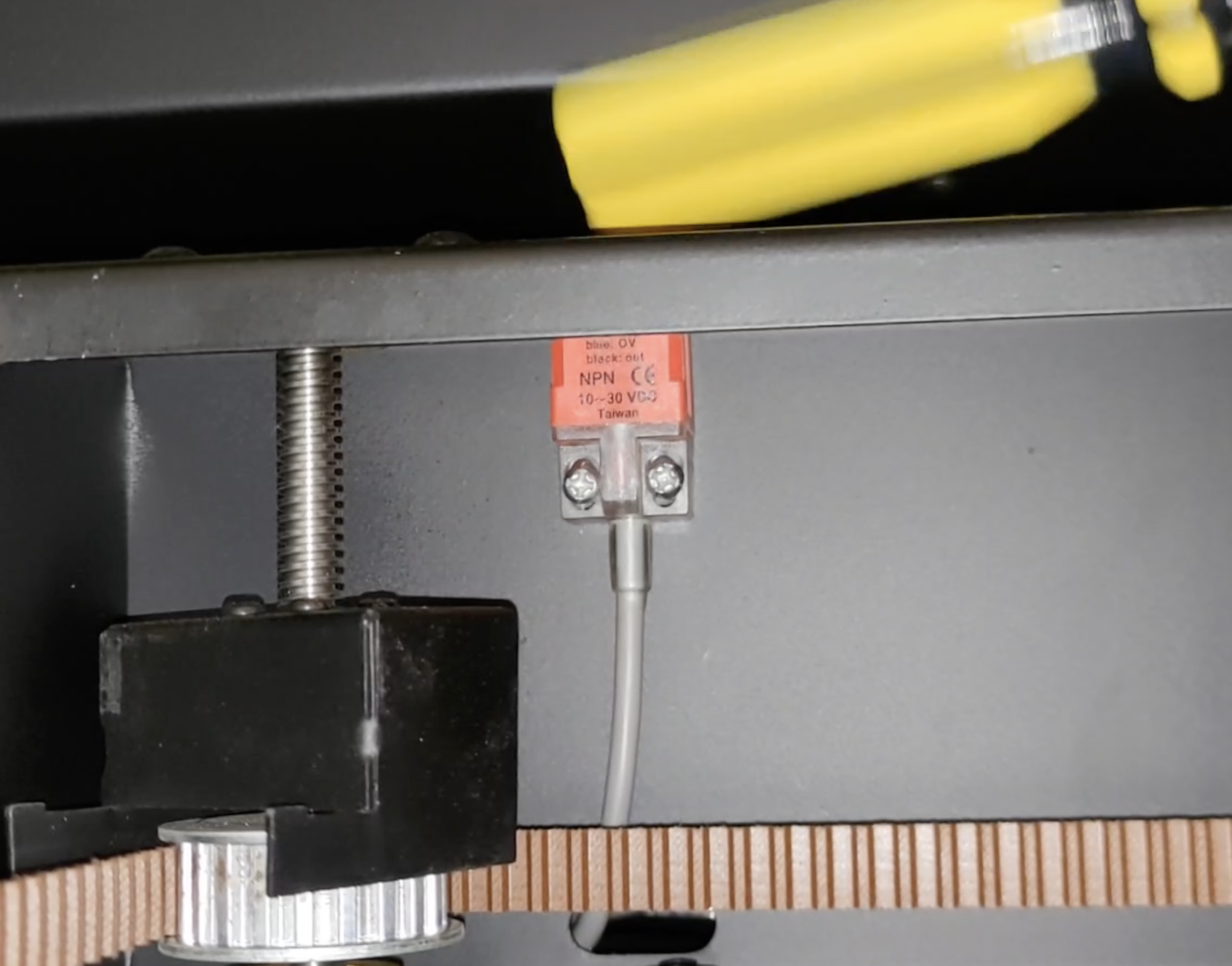

• Por favor, veja o vídeo abaixo para verificar se os ícones do interruptor de limite estão reagindo corretamente quando uma chave de fenda se aproxima.
  • Metal se aproxima = LED vermelho DESLIGADO = ícone fechado
  • Metal se afasta = LED vermelho LIGADO = ícone aberto


Determine seu resultado e a próxima ação a ser tomada:

Etapa 7 - Verifique o nivelamento do eixo X:

• Consulte o link abaixo para saber como testar e ajustar o nivelamento do eixo X.
  Certifique-se de que a polia/roda não esteja solta, conforme mostrado no final do vídeo.
  [5-29 Ajuste de Nivelamento do Eixo X]

Determine seu resultado e a próxima ação a ser tomada:

Etapa 8 - Ajuste do Interruptor de Limite do Eixo Y:

A área de detecção do interruptor de limite pode não ser suficiente devido à posição estar muito alta ou baixa.

• Por favor, primeiro tire uma foto para registrar a posição original do interruptor.

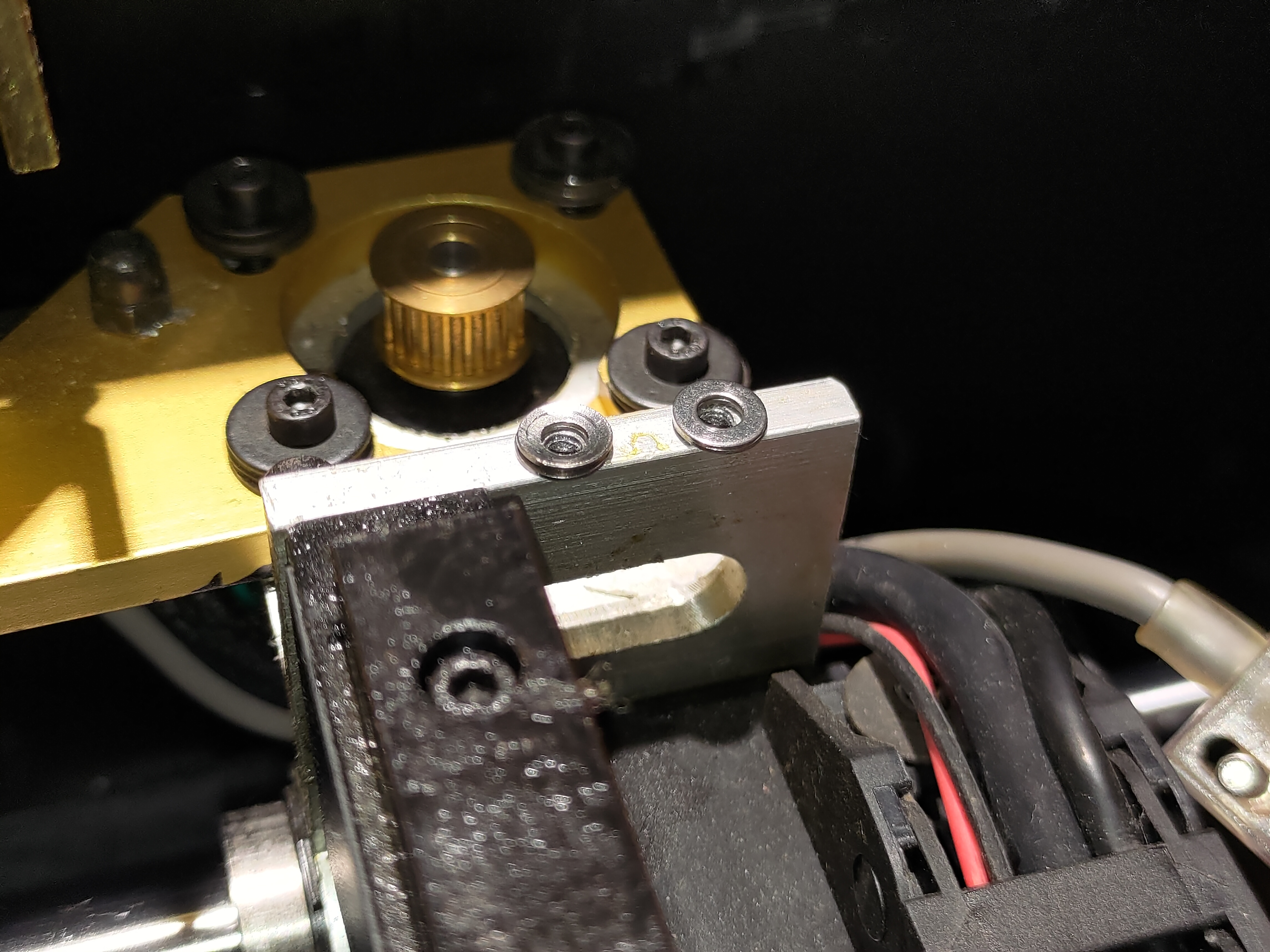

• Por favor, solte um pouco esses dois parafusos e empurre-o para cima e tente retornar à posição inicial.



• Se empurrar para cima não ajudar, tente empurrar para baixo e tente retornar à posição inicial novamente.



• Se empurrar para baixo não ajudar, tente movê-lo para o centro e tente retornar à posição inicial novamente.


Determine seu resultado e a próxima ação a ser tomada:

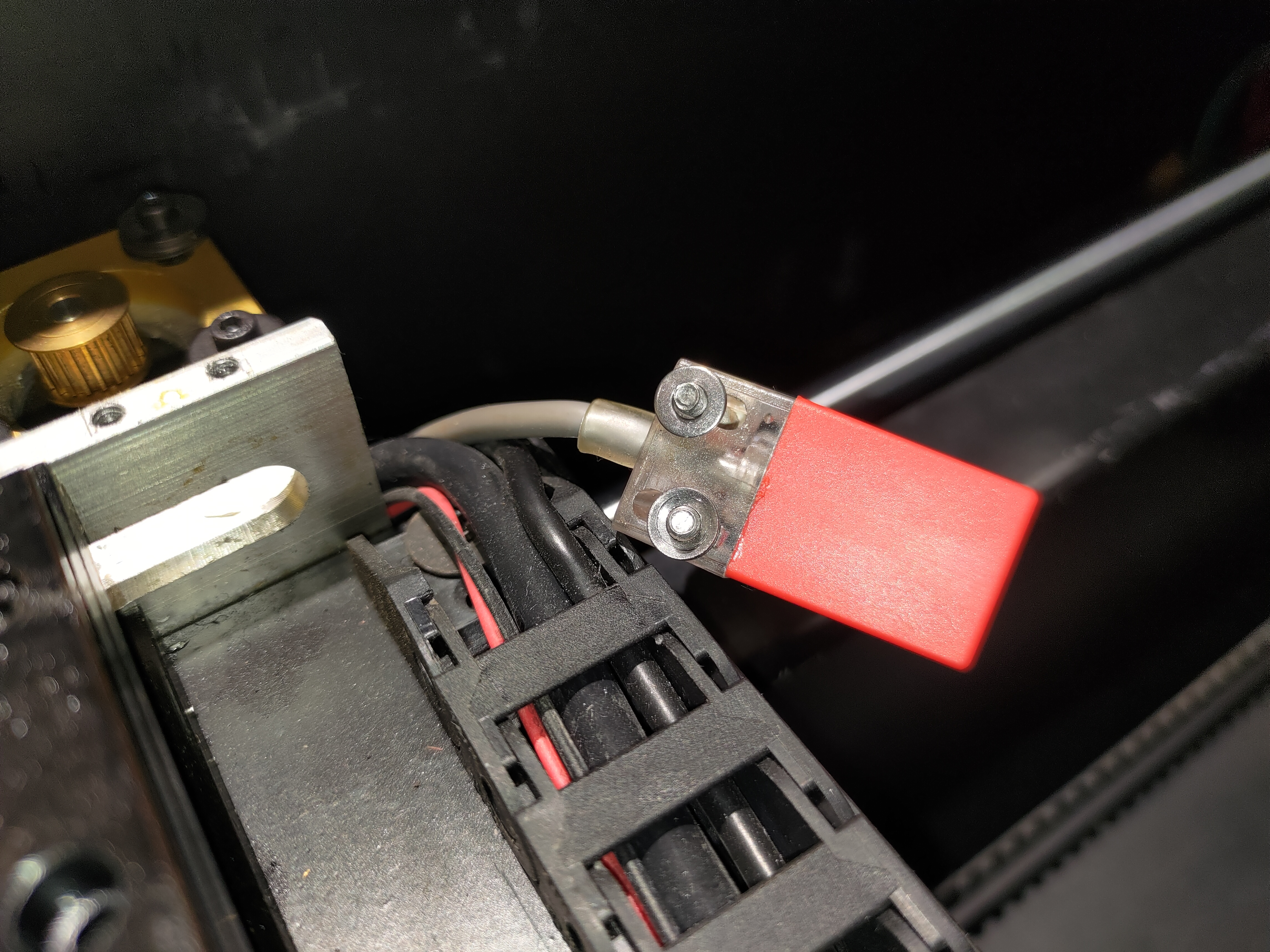

Etapa 8.1 - Ajuste do Interruptor de Limite do Eixo X:

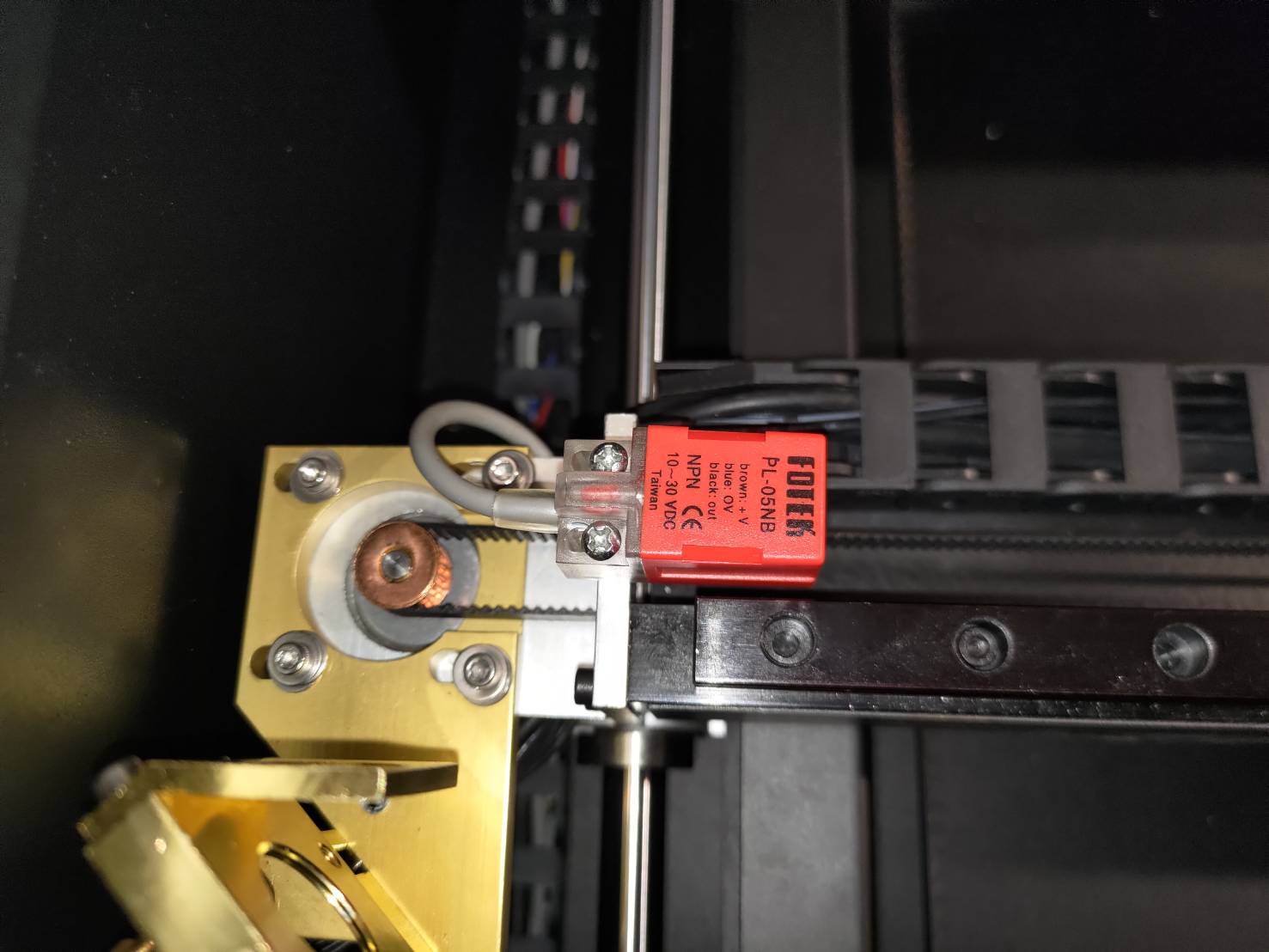

• A área de detecção do interruptor de limite pode não ser suficiente devido à posição incorreta.
  Por favor, primeiro tire uma foto para registrar a posição original do interruptor.


• Por favor, afrouxe um pouco esses dois parafusos e empurre-o para a direita e, em seguida, tente fazer o homing.



• Se empurrar para a direita não ajudar, tente empurrar para a esquerda e tente fazer o homing novamente.



• Se empurrar para a direita não ajudar, tente mover para o centro e tente fazer o homing novamente.

Determine seu resultado e a próxima ação a ser tomada:

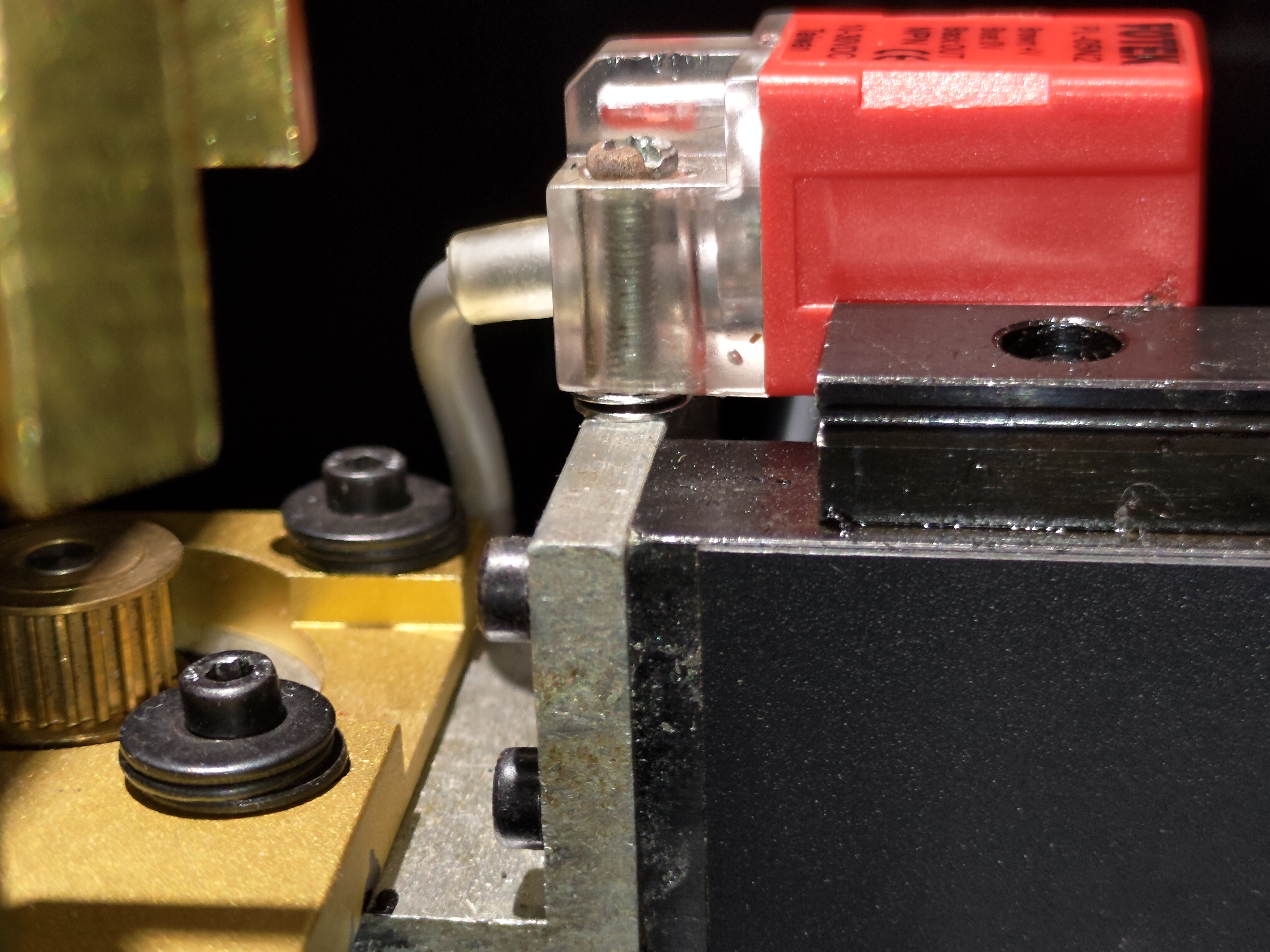

Etapa 8.2 - Adicione Espaçadores/Arruelas Embaixo do Interruptor de Limite do Eixo X:

A área de detecção do interruptor de limite pode não ser suficiente devido à posição estar muito baixa.

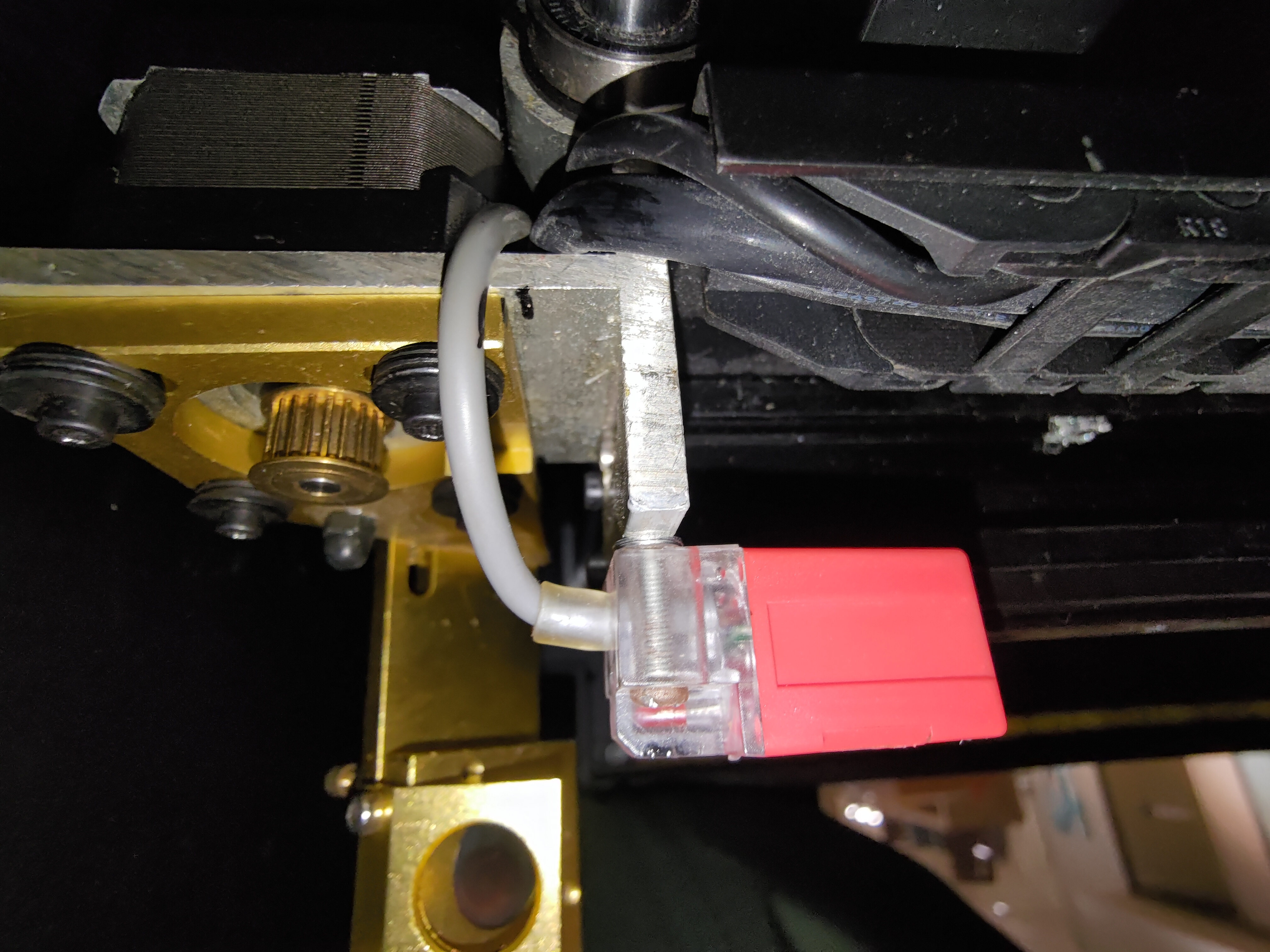

• Remova o interruptor e adicione um ou dois espaçadores/arruelas em cada parafuso para levantar o interruptor.

• Tente fazer o homing novamente para ver se isso funciona.

Determine seu resultado e a próxima ação a ser tomada:

Etapa 9 - Informe ao revendedor local ou ao Suporte da FLUX:

• Por favor, siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em Contato com o Serviço de Atendimento ao Cliente]
• Certifique-se de ter concluído a lista de verificação e salvou como um arquivo PDF para que você possa compartilhar suas ações.

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.
