5-10 Sem Saída do Feixe de Laser / O Laser Não Dispara / Sem Pulso de Laser

Descrição

A razão para um laser falhar na saída pode ser complexa. Pode ser causado por um tubo de laser deteriorado, uma fonte de alimentação do laser quebrada (Laser PSU) ou falha do sistema...etc.

Por favor, siga os passos abaixo para solucionar o problema.

Possíveis Causas

Ferramentas

Passo 1

Por favor, verifique o vídeo abaixo e determine se o sintoma é semelhante ao da sua máquina.
(Se não houver saída de laser quando o Beambox estiver em execução e fazendo um som de estalo alto,
isso indica que o tubo está quebrado.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 2

Certifique-se de que as configurações de taxa de potência e velocidade estejam corretas no software.

Determine seu resultado e a próxima ação a ser tomada:

Passo 2.1

Duplique as configurações de taxa de potência, inicie a tarefa e veja se o laser é emitido.
(Por exemplo, se sua taxa de potência for originalmente 15%, aumente para 30% e inicie a tarefa.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 3

Desligue a máquina.

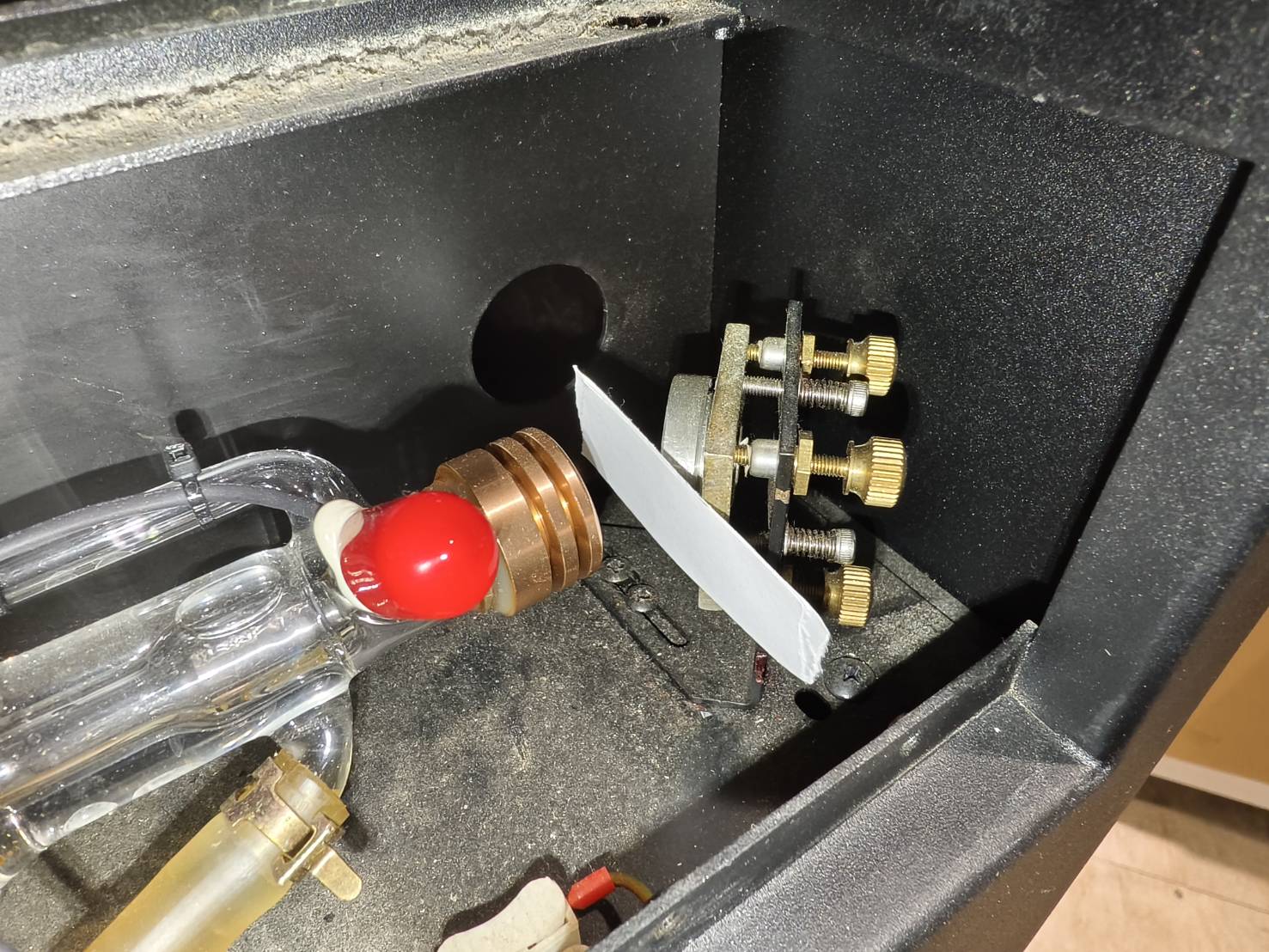

Abra a tampa traseira e coloque uma nova fita dupla face no primeiro espelho.
Após colocar a fita, por favor, vá para Passo 3.1.

• Use a chave Phillips para desparafusar o parafuso acima do ventilador na parte traseira da máquina, e a tampa traseira poderá ser aberta posteriormente.





• Coloque a fita no espelho para ter um ângulo de 90 graus em relação ao feixe.





• Feche a tampa traseira.


Passo 3.1

Faça 5 pulsos e verifique se a fita tem uma marca queimada.
(Por favor, consulte os exemplos para determinar o resultado da fita.)

A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo de Manutenção e aguarde até que o processo de homing esteja concluído.
D. Encontre o botão de Pulso.
E. Um pressionamento = um pulso, dois pressionamentos = dois pulsos, e assim por diante.
F. Verifique a fita
⚠︎ Por favor, sempre faça pulsos quando a tampa da porta estiver fechada.

Exemplos de Resultado da Fita

Bom Exemplo - Redondo e Forte	Mau Exemplo - Fraco, Oco ou Não Redondo

Determine seu resultado e a próxima ação a ser tomada:

Etapa 4

Desligue a máquina.
Abra a tampa lateral para acessar a placa principal e desconecte o cabo de controle do laser.
Após desconectar o cabo, vá para Etapa 4.1.

• Abra a tampa lateral.




• Para a placa principal/placa-mãe V18 em verde, o cabo de controle do laser é como abaixo.

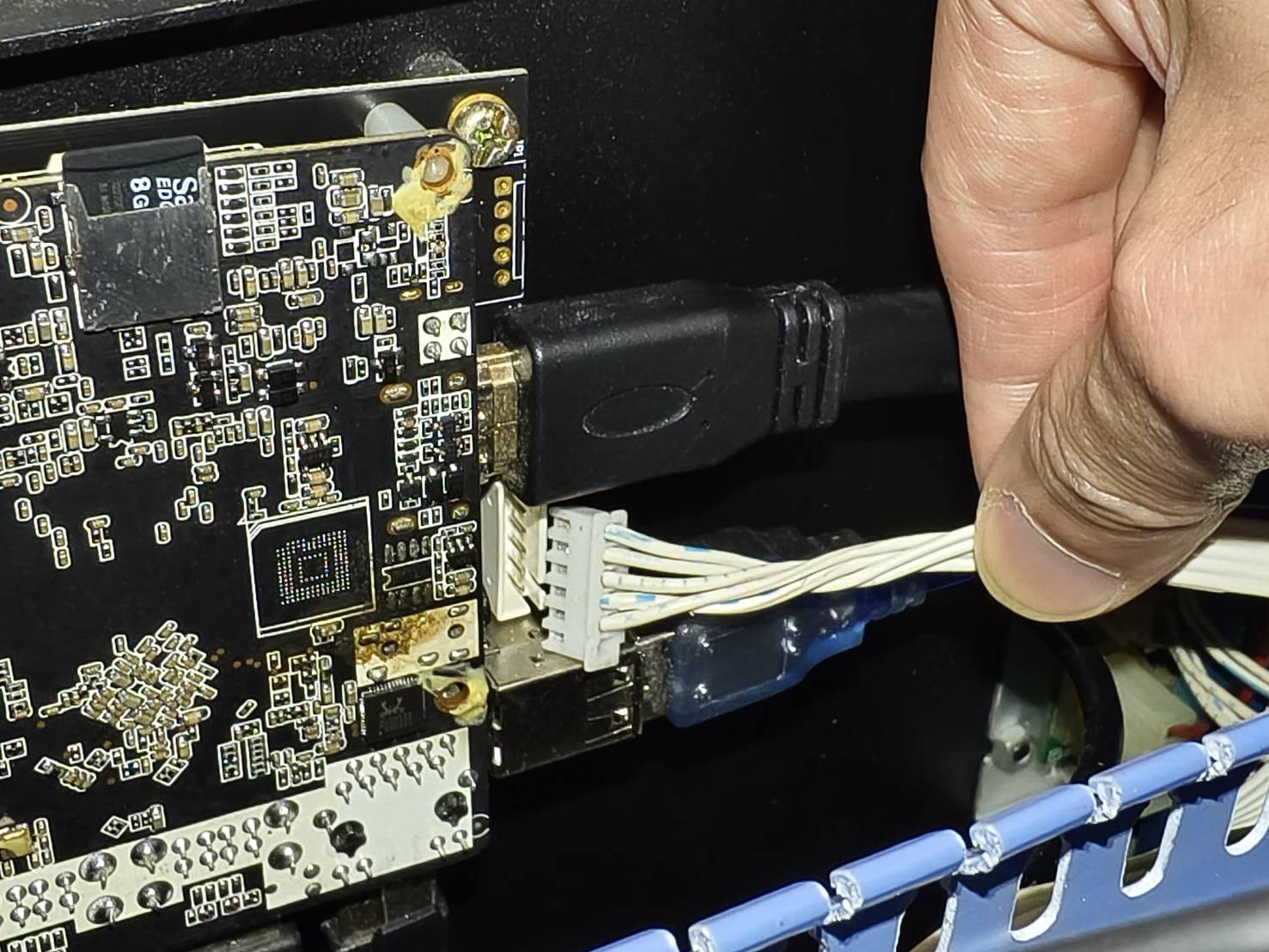

• Para a placa principal/placa-mãe V22/V23 em preto, o cabo de controle do laser é como abaixo.




Etapa 4.1

Por favor, use luvas de borracha antes da próxima ação.
Ligue a máquina. Pressione o botão de força do laser duas vezes ou segure-o por 1-2 segundos com uma caneta ou lápis e verifique a saída do laser na fita.
(Por favor, consulte os exemplos para determinar o resultado da fita.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 4.2

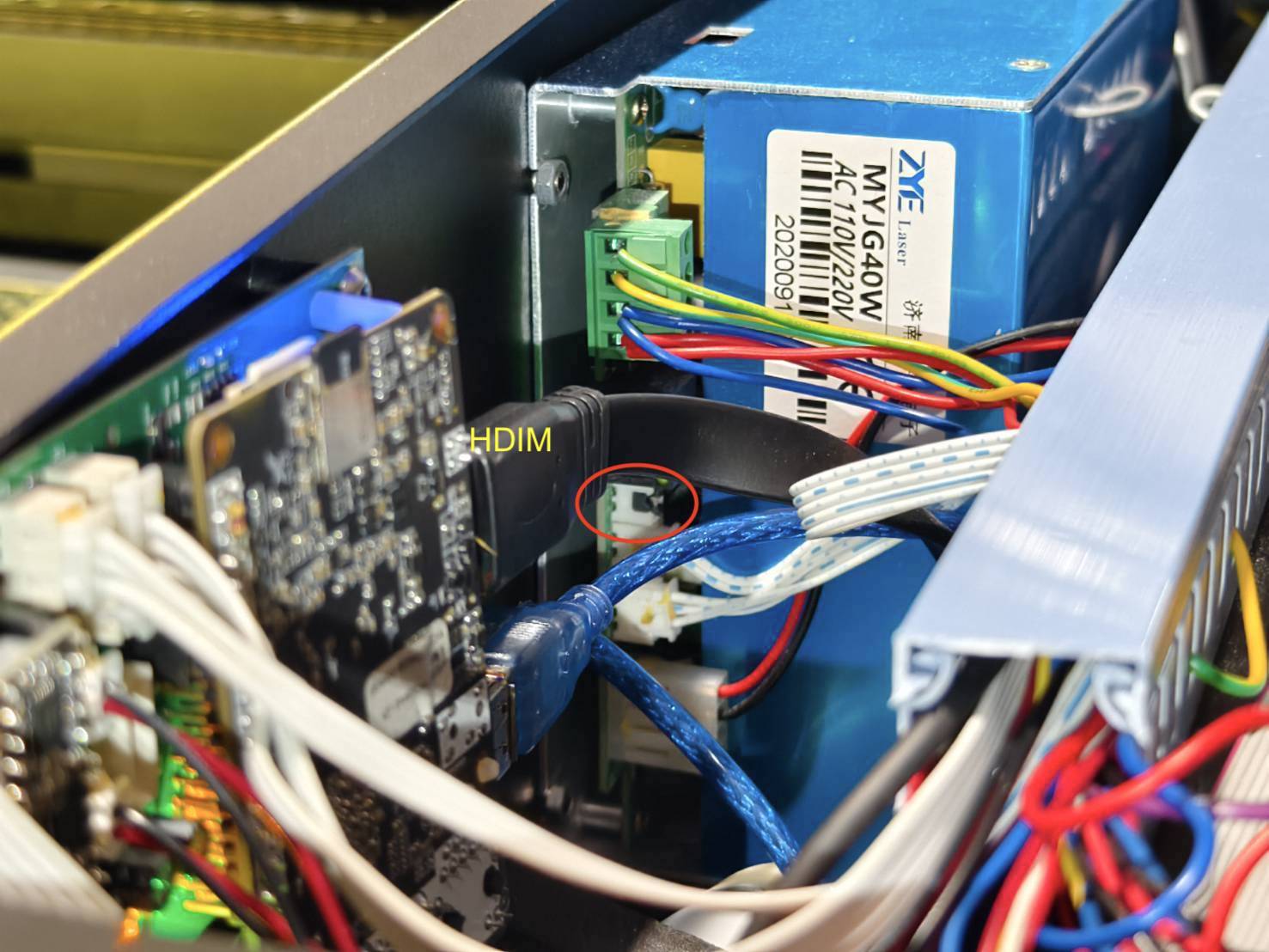

Desligue a máquina e verifique se o pequeno jumper preto está inserido corretamente.
(O cabo HDMI pode ser removido se você achar que está interferindo.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 5

• Reconecte o cabo de controle do laser.
  • Localização do cabo de controle do laser da placa principal V18 em verde


• • Localização do cabo de controle do laser da placa principal V22/V23 em preto.


• Ligue a máquina e redefina-a para as configurações de fábrica.
  Consulte o artigo, 5-18 Redefinir para as configurações de fábrica.


• Após a redefinição, vá para Etapa 5.1.

Etapa 5.1

Use uma nova fita de 2 camadas e faça 5 pulsos para ver se a fita tem uma marca de queimadura.
(Por favor, consulte os exemplos para determinar o resultado da fita.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 6

• Use uma nova fita de 2 camadas e coloque-a no primeiro espelho.




• Aumente a taxa de potência para x1.5 e faça 5 pulsos para ver se a marca de queimadura fica mais forte.
  (Por favor, consulte os exemplos para determinar o resultado da fita.)




Determine seu resultado e a próxima ação a ser tomada:

Entre em contato com o Suporte ao Cliente

Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Serviço de Atendimento ao Cliente]

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.
