5-12 Problema de Alinhamento da Câmera

Se os resultados reais da gravação variarem do que é mostrado na pré-visualização da câmera do software, verifique o seguinte:

1. Correção do Plano de Foco

Certifique-se de que a sonda de foco entre em contato com a superfície do objeto quando acionada para baixo. A altura da plataforma precisa ser ajustada cada vez que um novo material é colocado na superfície. Se você estiver usando o complemento de foco automático, certifique-se de que o cabeçote do laser esteja na altura correta.

2. Altura do Objeto

Quando você está visualizando um objeto espesso, a lateral do objeto pode ser capturada também, causando uma imagem confusa.

3. Calibração da Câmera

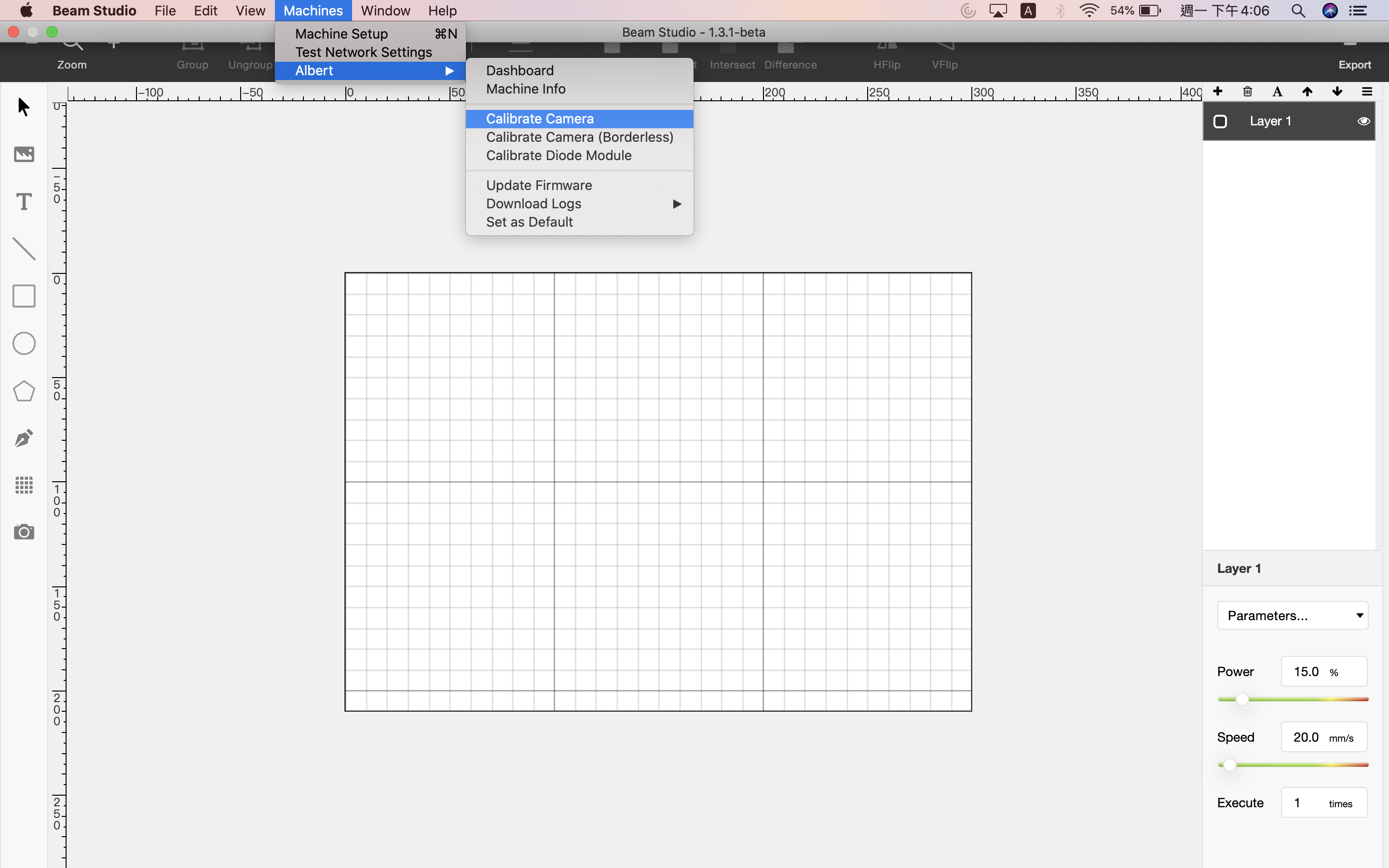

Beam Studio > Menu > Máquina > Selecionar Máquina > Calibração da Câmera

Certifique-se de ajustar o foco antes de iniciar a gravação.

Verifique também se a sonda de foco é usada corretamente para um foco preciso.

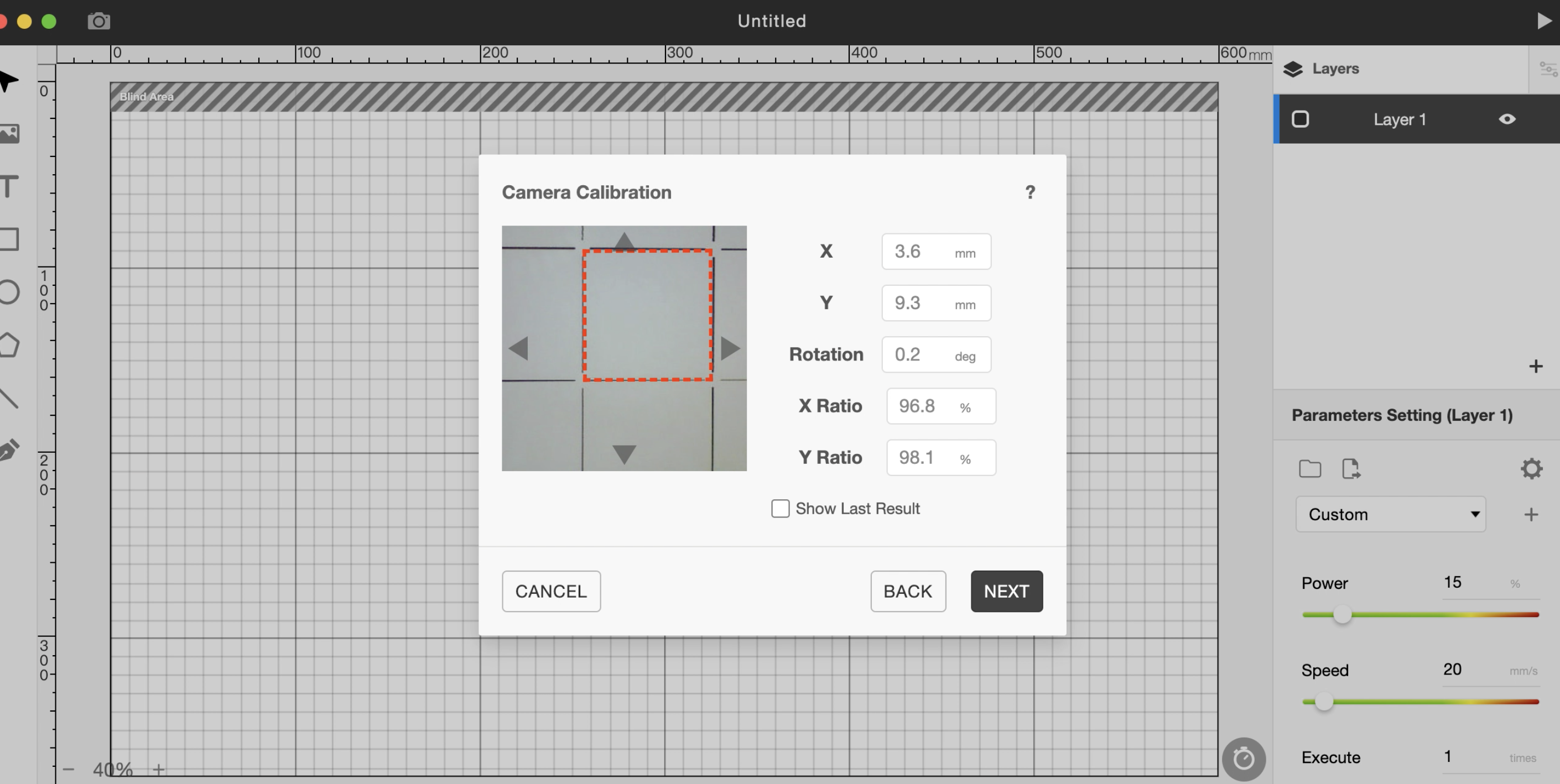

Após a gravação, a imagem a seguir deve aparecer em seu computador.

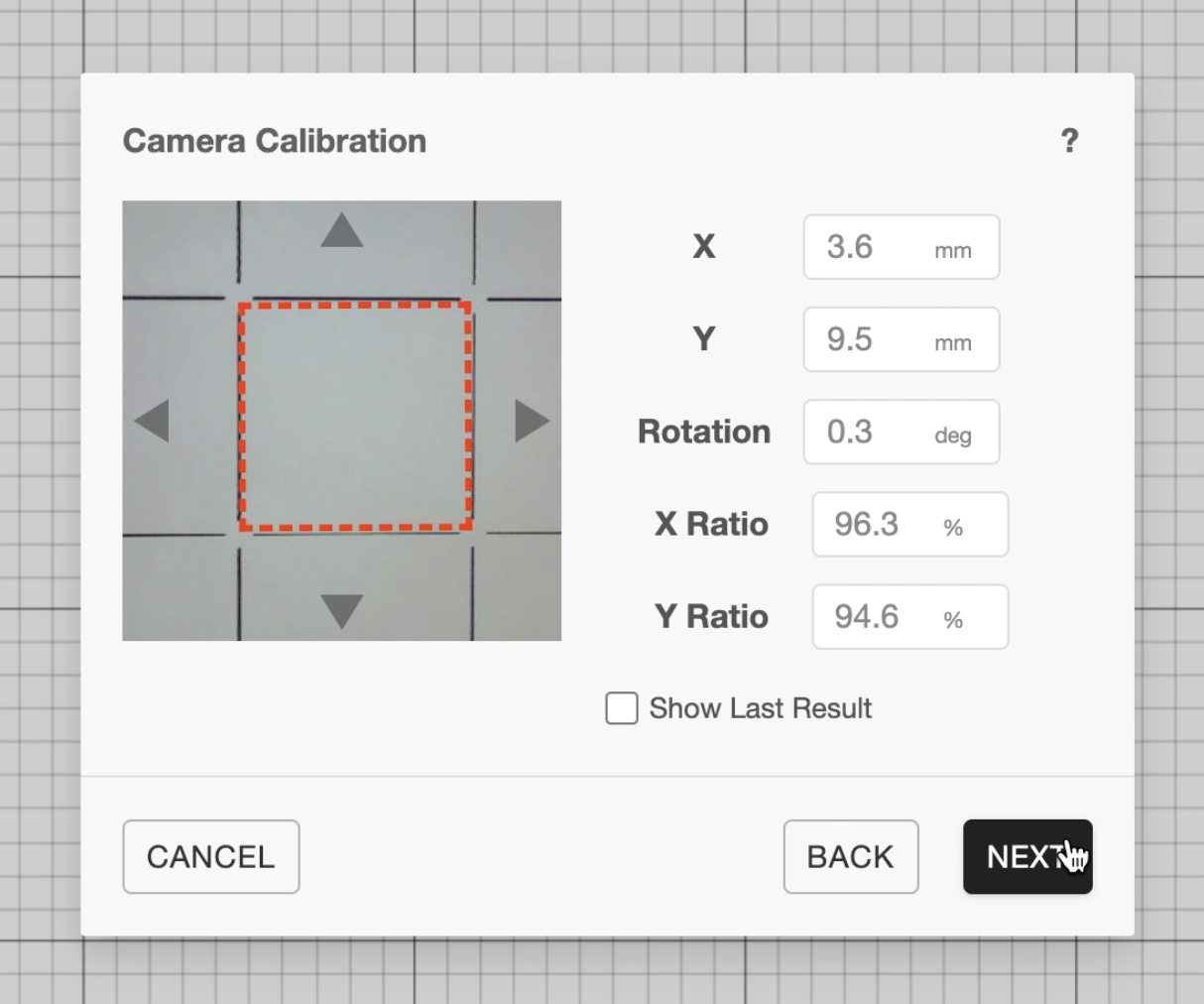

Observe o deslocamento do quadrado vermelho na imagem de pré-visualização. Ajuste os valores correspondentes à direita para fazer o quadrado vermelho coincidir com o quadrado gravado na imagem de pré-visualização.

Antes de clicar em Avançar, certifique-se de que

1. O quadrado gravado está centralizado

2. O quadrado vermelho está inscrito corretamente dentro do quadrado gravado.

4. Confirme o resultado da calibração (imagem à direita)

Desenhe um quadrado em (X,Y) = (77.5mm, 77.5mm) com largura W e altura H de 25mm e certifique-se de que o quadrado se sobreponha ao quadrado central das linhas da grade. Se não se encaixar, refoque o papel e recalibre a câmera.

5. Problema de Análise de SVG

Se você ainda estiver encontrando deslocamento em seu design, enquanto a etapa 3 está ok, então o arquivo pode estar problemático. Por favor, forneça seu arquivo para o suporte da FLUX para que possamos ajudá-lo a determinar como corrigi-lo.
