Descrição:
Devido à complexidade da causa por trás do #904, é importante observar que a leitura deste artigo pode não fornecer uma solução imediata para o seu problema. No entanto, seguindo cuidadosamente as etapas abaixo, você coletará informações valiosas que podem ajudar seus revendedores ou o Suporte FLUX a identificar o problema com mais eficácia. Isso, por sua vez, contribuirá para reduzir o tempo geral necessário para a solução de problemas.
Possíveis causas:
- O sistema falha (Reatualize o firmware, redefina para as configurações de fábrica ou reformate o cartão SD).
- A placa principal/MB/placa-mãe está funcionando mal.
- O interruptor de limite está funcionando mal.
- As guias enferrujaram ou estão danificadas.
- O nivelamento do eixo X não está horizontal.
- O DriverIC está funcionando mal.
- O motor de passo está funcionando mal.
|
Etapa 0 - Use a lista de verificação ao seguir as etapas:
Esta lista de verificação será usada para registrar todas as ações realizadas neste artigo.
Após preencher a lista de verificação, imprima-a para salvar como PDF e envie-a ao seu revendedor ou ao Suporte FLUX, se necessário. Essas informações serão úteis para solucionar e identificar o problema.
Consulte o link: 5-2-5 #904 Lista de Verificação de Falha na Inicialização (Série beamo)
Etapa 1 - Verifique se o cabeçote do laser está fisicamente preso:
- Desligue a máquina e desconecte o cabo de alimentação.
- Mova manualmente o cabeçote do laser em direção aos quatro cantos.
(*Um HEXA é usado para demonstrar o comportamento no vídeo.)
Determine seu resultado e a próxima ação a ser tomada:
Etapa 1.1 - Lubrifique os trilhos:
- Consulte as instruções no link abaixo para lubrificar os trilhos.
[4-3-1 Lubrificação]
- Após a lubrificação, tente mover o cabeçote do laser novamente e veja se ele pode se mover como na Etapa 1.
Determine seu resultado e a próxima ação a ser tomada:
- Sim, pode ser movido como no vídeo da Etapa 1. >> Problema resolvido
|
|
Exemplos de fotos ou vídeos para relatório:
|
Trilho do eixo X:
|
|
Trilho do eixo Y - Esquerda:
|
|
Trilho do eixo Y - Direita
|
|
Etapa 2 - Excluir a possibilidade de problemas de firmware:
Às vezes, o problema de homing pode ser causado pela instalação incorreta do firmware.
Redefinir o sistema é uma maneira simples e rápida de corrigir o problema de homing.
-
Primeiro, tente redefinir as configurações da placa principal.

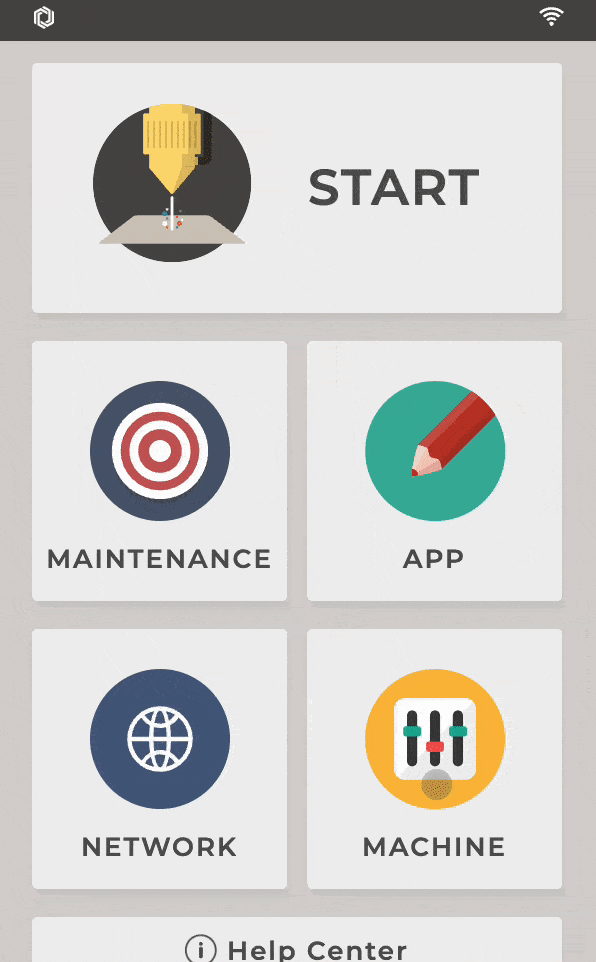

(Máquina > Configurações de Hardware > Redefinir Configurações da Placa Principal)
-
Em seguida, tente redefinir para as configurações de fábrica. (Máquina > Redefinir para Fábrica)
-
Finalmente, atualize para o firmware mais recente e tente fazer o homing novamente.
(Máquina > Atualizar para o Firmware mais recente) ou você pode usar o Beam Studio para atualizar. (Link)
Determine seu resultado e a próxima ação a ser tomada:
- Sim, o homing agora é feito corretamente após a reinicialização >> Problema resolvido
|
Etapa 3 - Verifique o comportamento da sua máquina ao fazer o homing:
Por favor, ligue a máquina e pressione "Manter" para iniciar o homing e determinar qual comportamento é semelhante ao da sua máquina e tome as medidas adequadas.
-
Comportamento #1:

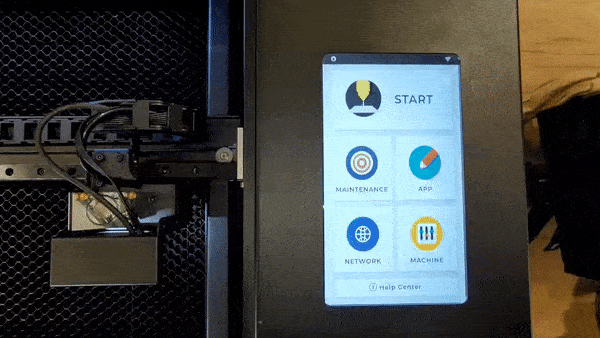

A cabeça do laser não está se movendo e não está sendo travada.
No entanto, ela pode ser movida manualmente enquanto o painel mostra "Homing".
(*Um HEXA é usado para demonstrar o comportamento no vídeo.)
|
-

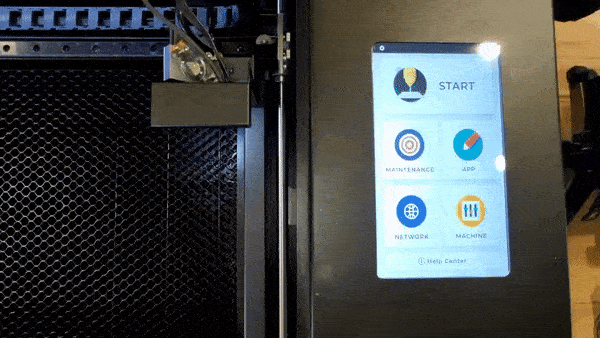

Comportamento #2:
A direção do movimento está oposta ou a cabeça está se movendo para frente e para trás.
(O movimento correto é ir para cima primeiro e depois para a esquerda. Nunca irá para baixo ou para a direita ao fazer o homing.)
(*Um HEXA é usado para demonstrar o comportamento no vídeo.)
|
-
Comportamento #3:
A cabeça atinge o topo ou o canto superior esquerdo, mas não para e faz um som de atrito.
(*Um HEXA é usado para demonstrar o comportamento no vídeo.)
|
-
Comportamento #4:
A cabeça está fazendo um som de trituração mesmo que não alcance o topo ou o canto superior esquerdo.
(*Uma Beambox Pro é usada para demonstrar o comportamento no vídeo.)
|
-
Comportamento #6:
A cabeça treme algumas vezes e então o erro aparece ou ela alcança o topo e treme, então o erro aparece.
(*Um HEXA é usado para demonstrar o comportamento no vídeo.)
|
-

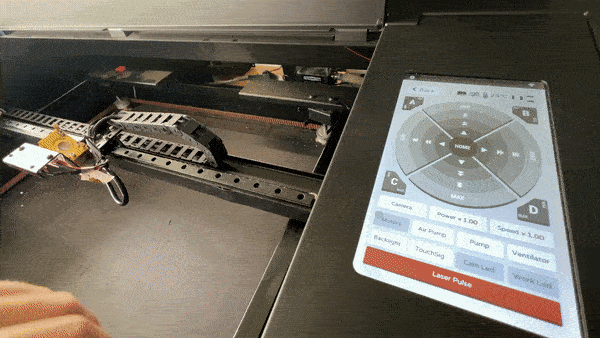

Comportamento #7:
A cabeça volta quando se move para cima em direção ao eixo Y.
(*Um beamo é usado para demonstrar o comportamento no vídeo.)

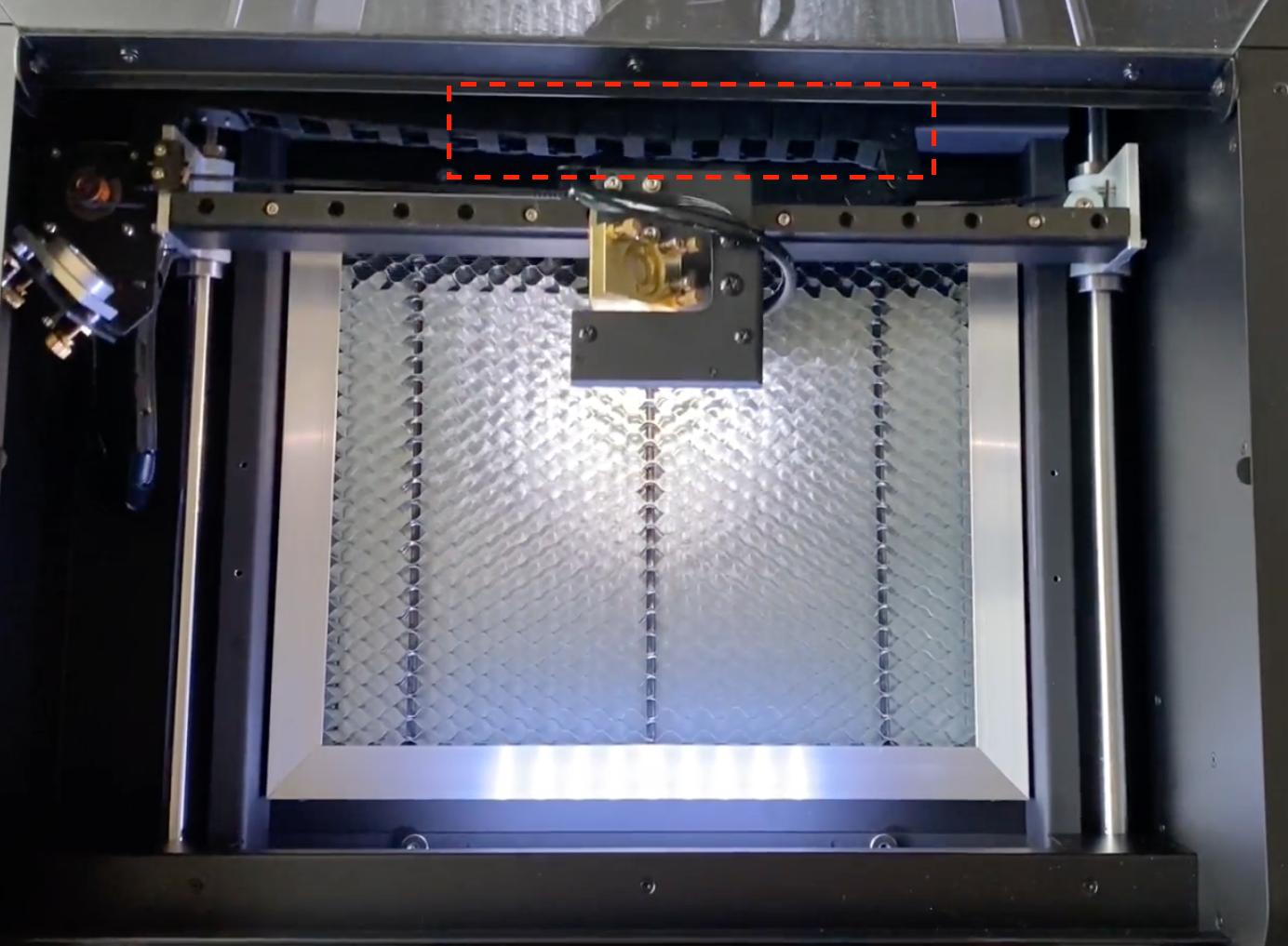

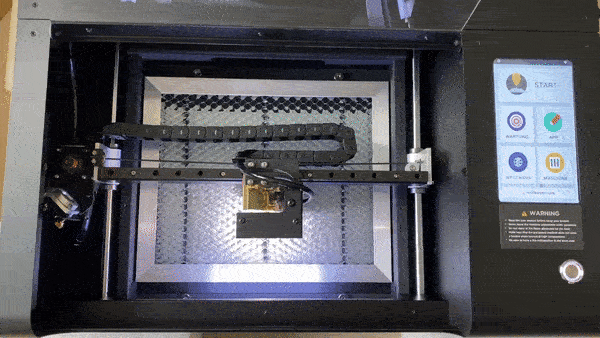

- É mais provável que isso seja causado pela corrente plástica atingindo a estrutura da máquina.
Sugere-se ajustar manualmente a corrente puxando-a para cima ou empurrando-a para baixo para resolver o problema.
|
|
Passo 4 - Reflash do cartão SD:
Às vezes, se o sistema operacional no cartão SD estiver corrompido, o problema de homing não será corrigido redefinindo e atualizando o firmware. Ele terá que ser totalmente reescrito reflashando o cartão SD.
Determine seu resultado e a próxima ação a ser tomada:
- Sim, a referência está sendo feita corretamente após a reprogramação >> Problema resolvido.
|
Etapa 5 - Trocar o DriverIC:
O DriverIC é um componente na placa principal/placa-mãe e é usado para acionar o motor a fim de fazer a cabeça do laser se mover em diferentes direções. Nesta etapa, teremos que testar se o problema de referência é causado pelo DriverIC.
- Desligue a máquina.
- Abra a caixa frontal para encontrar a placa principal. Consulte o article onde é mencionado como abrir a caixa.
- Desconecte o DriverIC do eixo X. Consulte o diagrama.
(Certifique-se de lembrar qual IC é para qual eixo originalmente)
- Desconecte o DriverIC do eixo Y. Consulte o diagrama.
- Troque ambos os DriverICs e certifique-se de que a direção é a mesma do diagramaa.
- Ligue a máquina e tente fazer a referência novamente.
Demonstração:
(Este vídeo mostra a troca dos ICs do eixo X e do eixo Y.)
Determine seu resultado e a próxima ação a ser tomada:
-
A referência agora funciona corretamente >> Problema resolvido
- Possível causa: conexão inadequada
|
Etapa 6 - Verificar os Interruptores de Limite:
Um interruptor de limite é usado para parar a cabeça do laser quando ela atinge o fim.
Problemas de inicialização podem ser causados por um interruptor de limite defeituoso, o que resultará na não parada ou parada muito cedo da cabeça do laser.

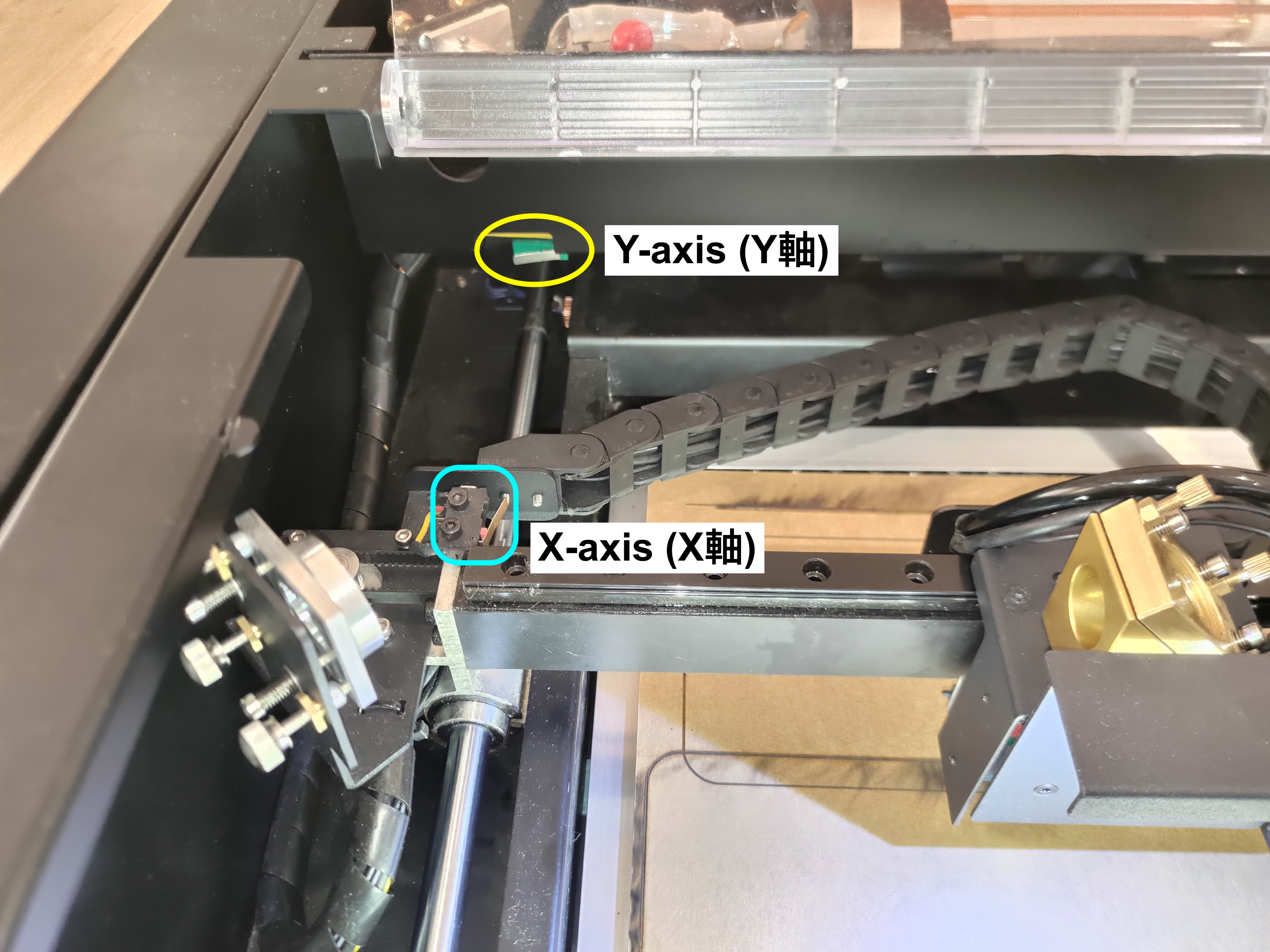

- Localizações dos interruptores de limite para o beamo:
- Veja o vídeo abaixo para verificar se os ícones do interruptor de limite estão reagindo corretamente quando pressionados. (Pressionado = ícone fecha / Não pressionado = ícone abre)
(*Um HEXA é usado para demonstração no vídeo.)
Determine seu resultado e a próxima ação a ser tomada:
Etapa 7 - Verificar o nivelamento do eixo X:
- Consulte o link abaixo para saber como testar e ajustar o nivelamento do eixo X.
Certifique-se de que a polia/roda não esteja solta, consultando o final do vídeo.
[5-29 Ajuste de Nivelamento do Eixo X]
Determine seu resultado e a próxima ação a ser tomada:
- A máquina agora pode inicializar após o ajuste >> Problema resolvido
(Possível causa: O eixo X estava desalinhado.)
|
Etapa 8 - Adicionando Espuma para acionar o Interruptor de Limite do Eixo Y:

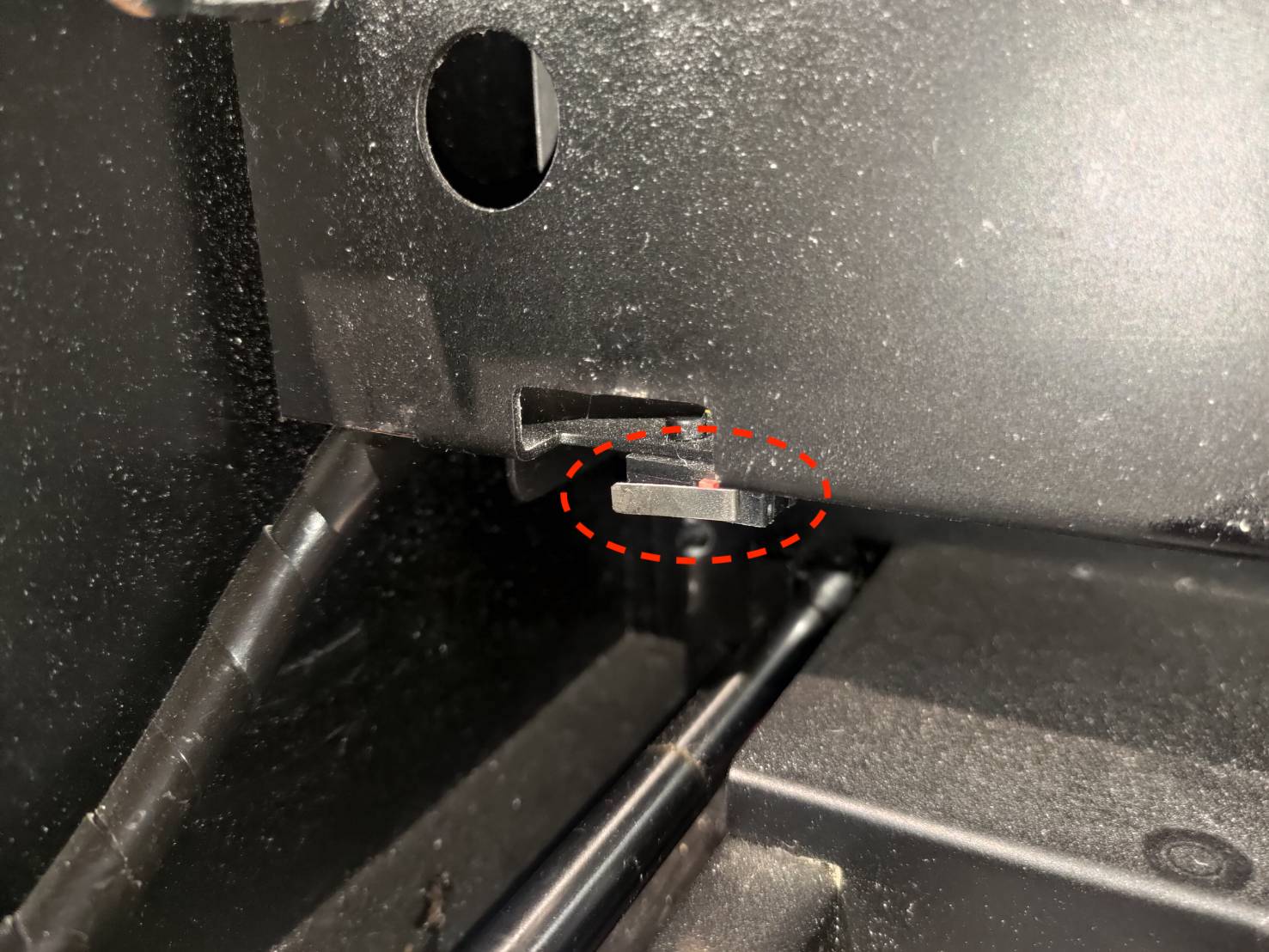

- O metal de acionamento do interruptor de limite, circulado em vermelho, pode se soltar com o tempo e afetará a sensibilidade do interruptor de limite a ser acionado. Isso geralmente acontece com um interruptor de limite do eixo Y.

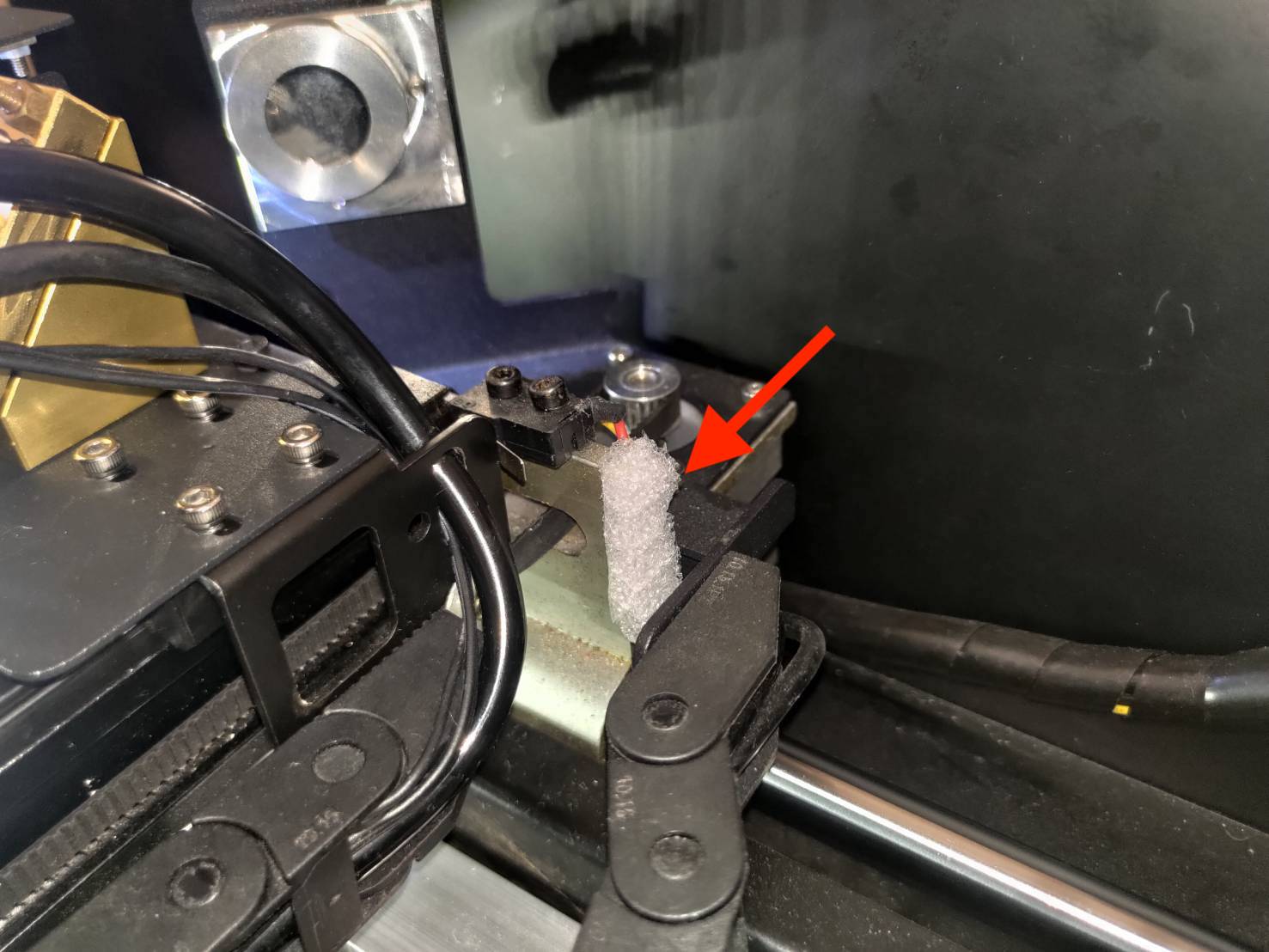

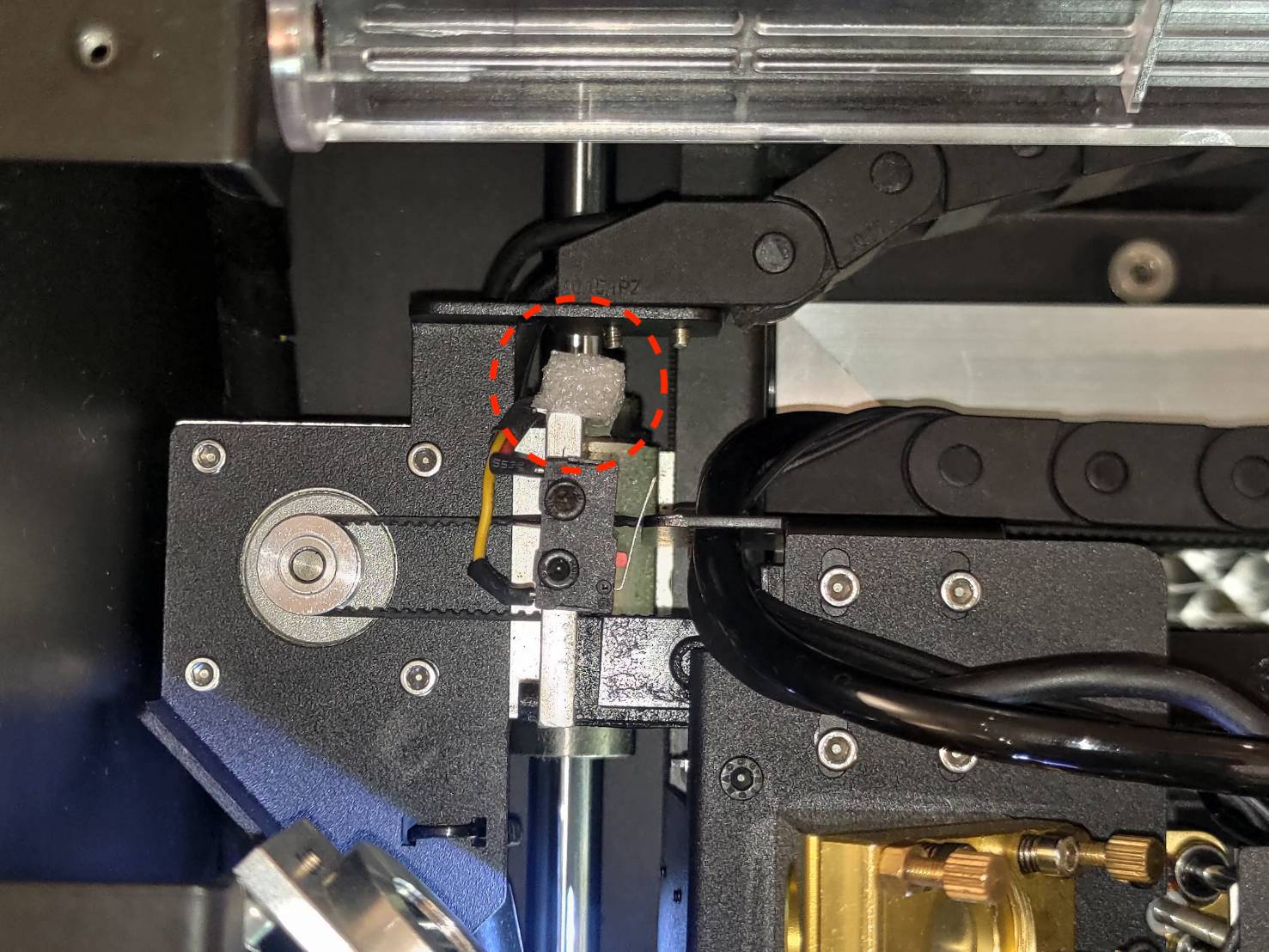

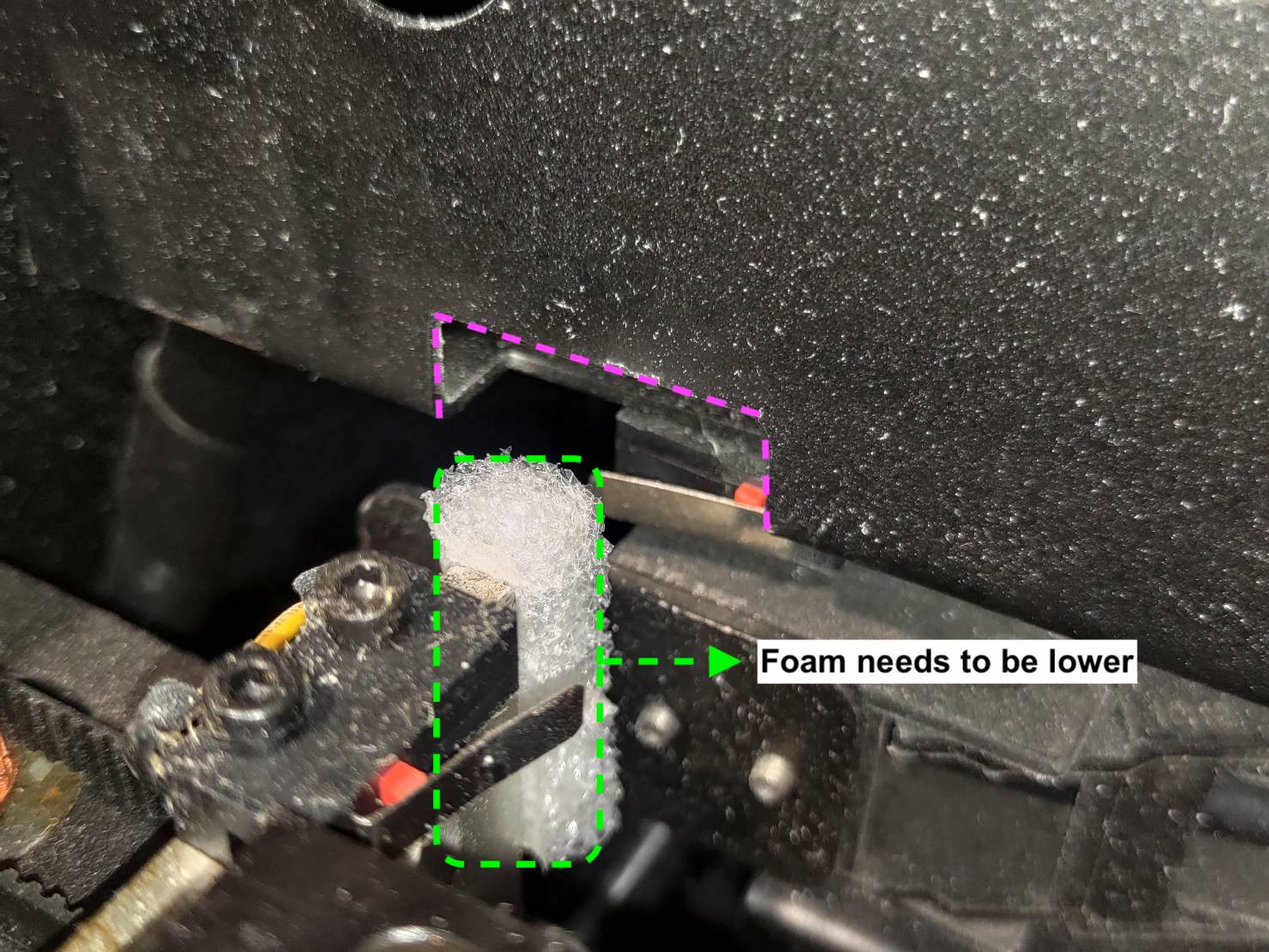

- Aqui está uma solução rápida. Por favor, adicione um pedaço de espuma ao motor do eixo X, conforme mostrado nas fotos abaixo.
- Certifique-se de que a espuma esteja mais baixa que a estrutura. Caso contrário, ela pode bloquear o caminho para alcançar o interruptor de limite.
Determine seu resultado e a próxima ação a ser tomada:
- A máquina agora pode referenciar após adicionar a espuma >> Problema resolvido
|
Etapa 9 - Informe ao revendedor local ou ao Suporte FLUX:
*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.
Palavras-chave: Problemas de Referência / Não é possível referenciar
