#904 Falha na Referência de Posição / Problemas na Referência de Posição / Não é possível referenciar a posição

FLUX Support Team
  • Atualizado

Descrição

Por favor, note que as causas de um erro #904 podem variar. O problema pode persistir após seguir os passos abaixo.
No entanto, você ainda pode coletar informações úteis para a equipe da FLUX esclarecer o problema de forma mais eficaz.



Passo 0 - Use a lista de verificação para acompanhar os passos e registrar os resultados

Esta lista marca todos os testes que você fez no tutorial.
Após a conclusão dos testes, salve a lista como um documento PDF e envie-a para seu revendedor ou equipe da FLUX.

Clique no link para ter acesso à lista de verificação de solução de problemas #904: #904 Falha na Referência - Lista de Verificação (Ador)



Passo 1 - Remova o módulo e o material

Por favor, remova todas as coisas (incluindo o módulo) na área de trabalho antes de começar, para que nada afete o processo de referência.





Passo 1.1 - Verifique manualmente se o módulo pode ser movido suavemente

  • Desligue a máquina e remova o cabo de alimentação.
  • Mova manualmente a cabeça do módulo para os 4 cantos.



Consulte os próximos passos de acordo:

  • Se a cabeça do módulo NÃO PUDER ser movida suavemente, consulte o Passo 1.2

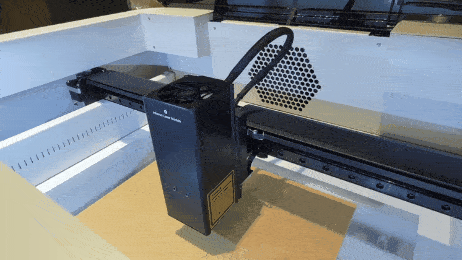

  • Se a cabeça do módulo puder ser movida suavemente, como no .gif acima, vá para o Passo 2



Passo 1.2 - Lubrifique os trilhos

  • Consulte o artigo - Lubrificação.
  • Após a lubrificação, volte para o Passo 1 e verifique se a cabeça do módulo pode se mover suavemente.



Verifique o resultado de acordo:

  • Sim, a cabeça do módulo pode se mover suavemente como no .gif >> Problema resolvido.
  • Não, a cabeça do módulo NÃO PODE ser movida suavemente >> Problema de hardware - Trilhos enferrujados >>Faça um vídeo da situação referindo-se ao tutorial, e vá para o Passo 9 para relatar o problema.



Passo 2 - Excluir a possibilidade de problemas de firmware

A instalação malsucedida do firmware pode causar erros de referência inicial, e a redefinição para as configurações de fábrica pode eliminar efetivamente a possibilidade de problemas de firmware.

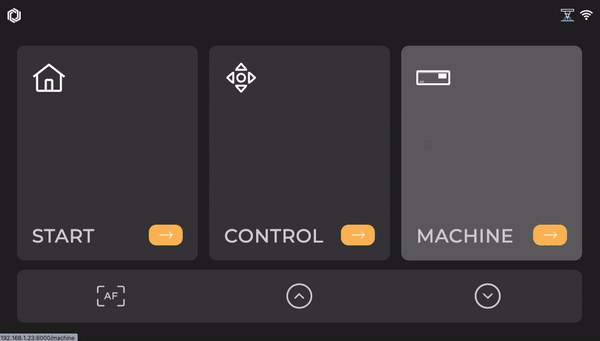

  • Primeiro, redefina para as configurações de fábrica (Página Principal > Máquina > Configurações > Redefinir para Fábrica > Sim)
    ezgif.com-gif-maker (4).gif
  • Em seguida, siga as etapas no link sobre Como atualizar o firmware da máquina e certifique-se de que esteja atualizado para a versão mais recente.

  • Tente fazer a referência inicial novamente assim que a atualização for concluída.


Verifique o resultado de acordo:

  • Sim, A referência inicial é bem-sucedida após as etapas acima >> Problema resolvido.
  • Não, o problema de referência inicial persiste após as etapas acima >>Ir para Etapa 3



Etapa 3 - Verifique os sinais da placa principal

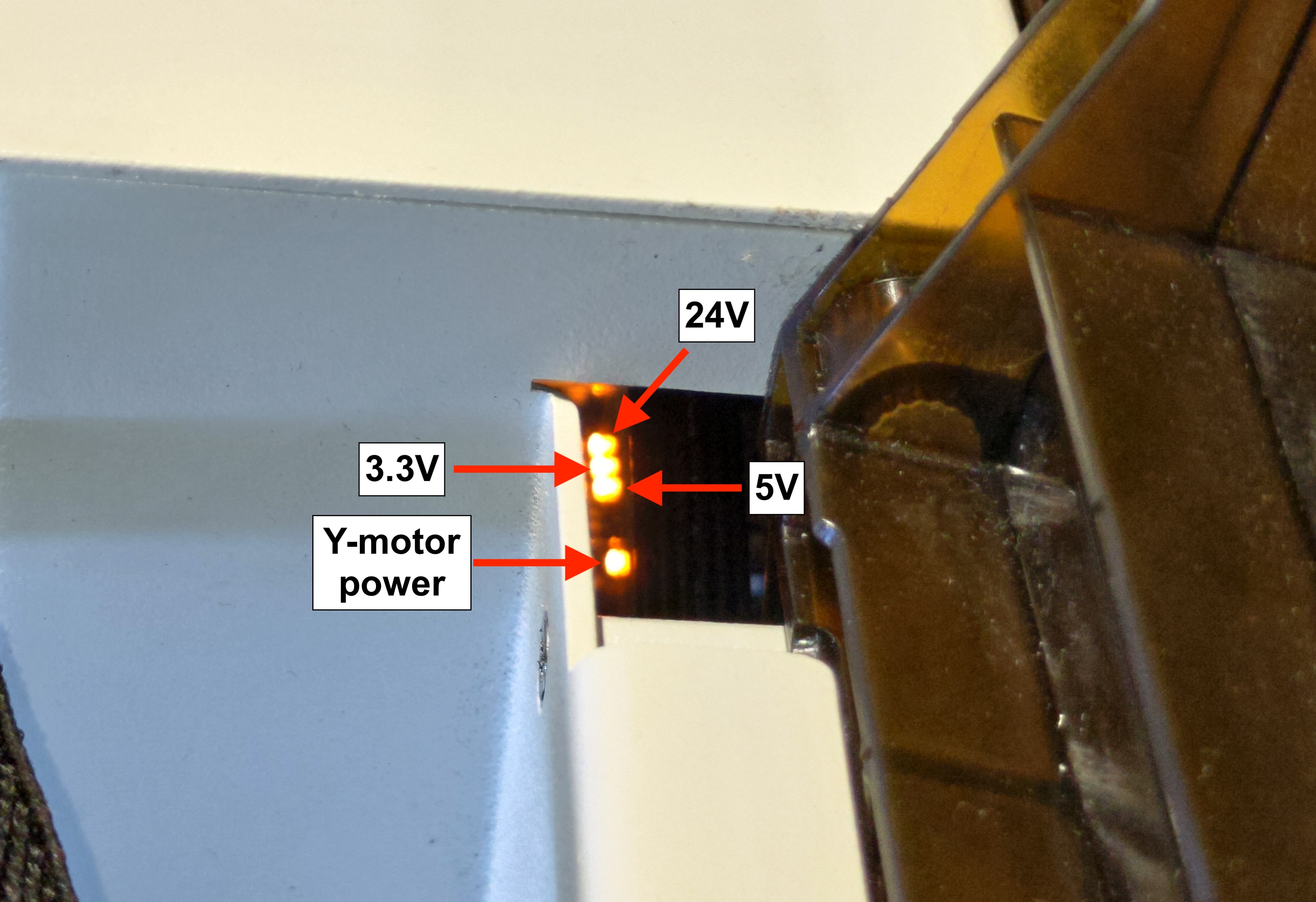

Existem 4 luzes LED laranja na placa principal que representam diferentes partes da máquina.


Consulte o vídeo sobre como encontrar os sinais da placa principal

Vídeo



Verifique se o problema foi resolvido de acordo:

  • Todas as luzes permanecem acesas e nenhuma delas está piscando >> Ir para Etapa 4
  • Uma ou mais luzes estão apagadas ou piscando >> Problema de hardware - Placa principal ou adaptador de energia com mau funcionamento >>Faça um vídeo da situação referindo-se ao o vídeo, e vá para o Passo 9 para relatar o problema.



Etapa 4 - Verifique os interruptores de limite

Um interruptor de limite é usado para parar a cabeça do laser quando ela atinge o final.

O interruptor de limite pode estar com defeito, levando a problemas de referência, o que resultará na cabeça do laser não parando ou parando muito cedo.



Por favor, veja o vídeo abaixo para verificar se os ícones do interruptor de limite estão reagindo corretamente quando pressionados.

▵Pressionado = ícone fecha

▵Não pressionado = ícone abre



Verificação do interruptor de limite X e Y



Verifique se o problema foi resolvido de acordo:

  • Both X&Y axis function >> Ir para Etapa 5
  • Apenas o eixo X tem problemas >> Problemas de hardware - Placa do motor Z ou erro do conector FPC (30 pinos) >> Faça um vídeo da situação referindo-se a o vídeo e vá para Passo 9 para relatar o problema.
  • Somente o eixo Y apresenta problemas >> Problemas de hardware - Erro da placa do motor Y  >> Faça um vídeo da situação referindo-se a o vídeo e vá para Passo 9 para relatar o problema.
  • Nenhum dos eixos X ou Y funciona >> Problemas de hardware - Placa principal com mau funcionamento ou erro do conector FPC (38 pinos) >> Faça um vídeo da situação, referindo-se a o vídeo e vá para Passo 9 para relatar o problema.
  • Ruído anormal ao fazer o homing, não foi possível entrar no menu de Manutenção >> Ir para Etapa 6



Etapa 5 - Verifique se o módulo AF funciona

Teste a função da placa principal clicando no botão AF.


Clique no botão AF para ver se ele funciona bem.

Verifique o resultado de acordo:

  •
  •
  •
  • Sim, o eixo Z se move corretamente e o AF funciona >> Etapa 6
  • Não, o eixo Z se move, mas o AF não consegue focar corretamente/se move aleatoriamente >> Problema de hardware - Placa principal com mau funcionamento >> Faça um vídeo da situação referindo-se a o vídeo, e vá para Passo 9 para relatar o problema.
  • Não, o eixo Z não se moverá >>Problema de hardware - Placa principal com mau funcionamento >> Faça um vídeo da situação referindo-se a o exemplo, e vá para Passo 9 para relatar o problema.



Etapa 6 - Veja se os interruptores de limite ativam AUTOMATICAMENTE

Verifique se os casos nos vídeos abaixo ocorrem.
(O cabeçote do módulo começa a fazer barulhos altos e não para quando se move para a parte superior ou canto esquerdo.)

Vídeo 1- Falha no Limite Y


Vídeo 2- Falha no limite X


Verifique o resultado de acordo:

  • Sim,  o mesmo problema de vídeo 1 mostrado aconteceu >> Passo 7
  • Sim,  o mesmo problema de vídeo 2 mostrado aconteceu >> Passo 8
  • Não, nenhum dos problemas nos vídeos aconteceu >> Problema de hardware- placas de motores X e Y/placas de motores Z/placas de motores X >> Faça um vídeo da situação referindo-se a o exemplo, e vá para Passo 9 para relatar o problema.



Passo 7- Ajuste de Nivelamento do Eixo X

Siga as etapas no link abaixo para verificar e ajustar o nivelamento do eixo X-
Ajuste de Nivelamento do Eixo X



Verifique o resultado de acordo:

  • Nível confirmado, referenciamento com sucesso>> Problema Resolvido



Passo 7.1 - Estenda a Superfície de Contato do Interruptor de Limite do Eixo Y

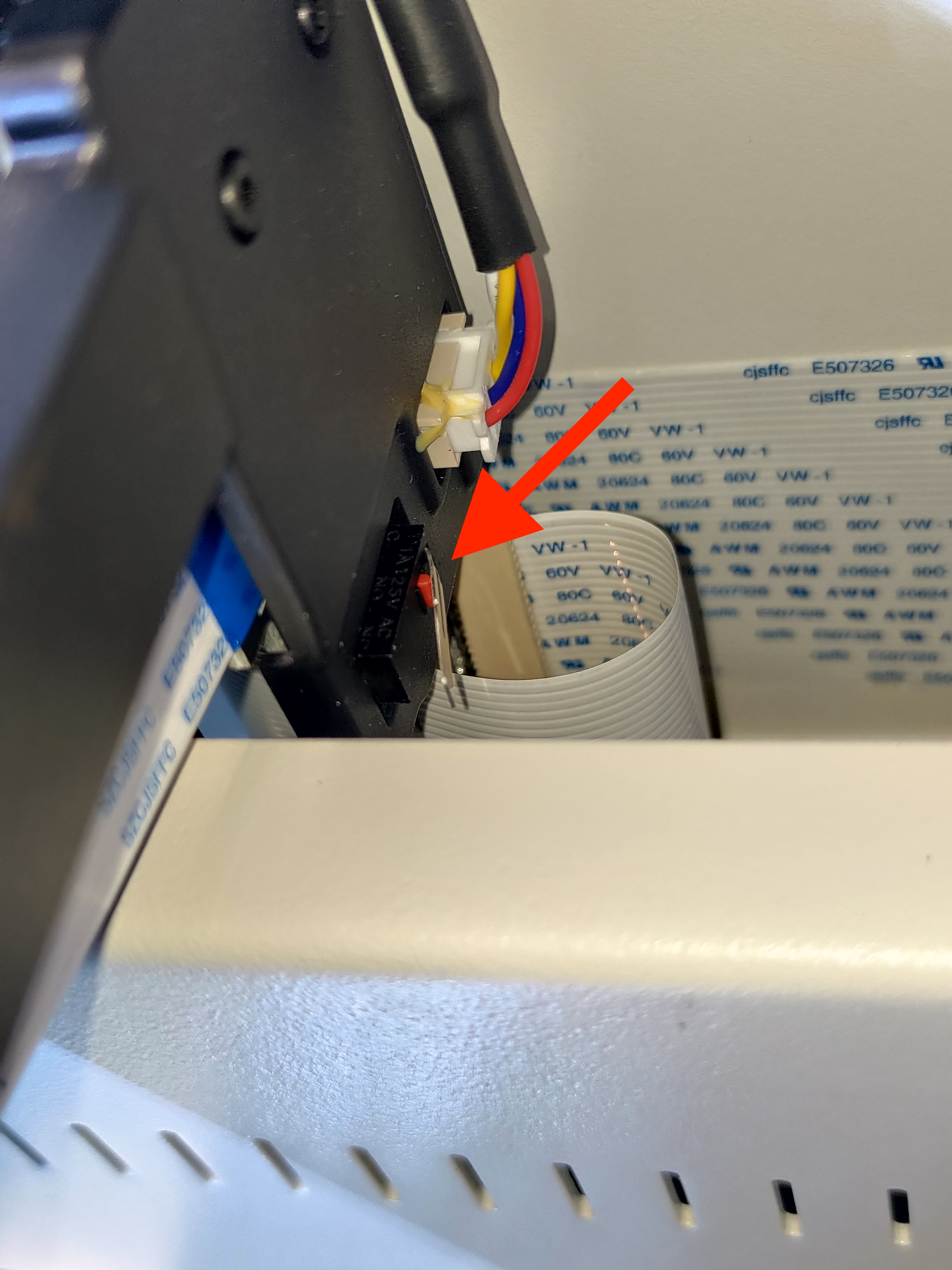

A aba de metal no interruptor de limite pode se desgastar com o tempo, afetando a sensibilidade da ativação do interruptor de limite.379060.jpg

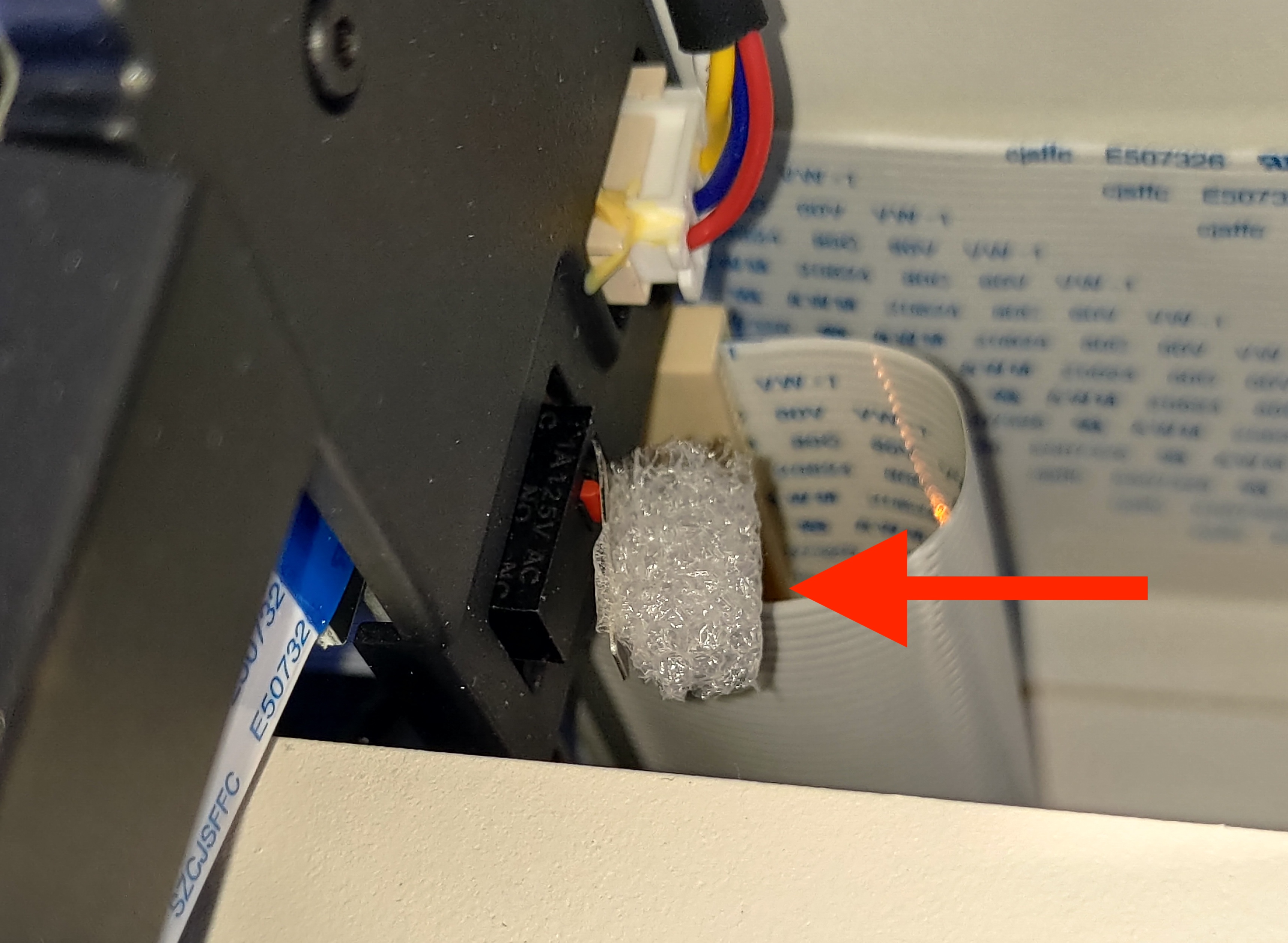

Conforme mostrado na imagem abaixo, adicionar um pedaço de espuma ou material similar à aba pode temporariamente resolver o problema da placa de metal não fazer contato com o interruptor de limite do eixo Y.379056.jpg

Verifique o resultado de acordo:

  • Após a extensão, retorno à origem com sucesso. >> Problema Resolvido
  • Falha no retorno à origem >> Problema Desconhecido >> Grave um vídeo da situação referindo-se ao exemplo e vá para Passo 9 para relatar o problema.



Etapa 8 - Verifique se o Cabo está Interferindo

Às vezes, se os cabos não estiverem organizados corretamente, isso pode afetar o acionamento do interruptor de limite do eixo X, resultando em uma falha no retorno à origem.



Verifique o resultado de acordo:

  • Sim >> Após ajustes, retorno à origem com sucesso.  >> Problema Resolvido



Etapa 8.1 - Estenda a Superfície de Contato do Interruptor de Limite do Eixo X

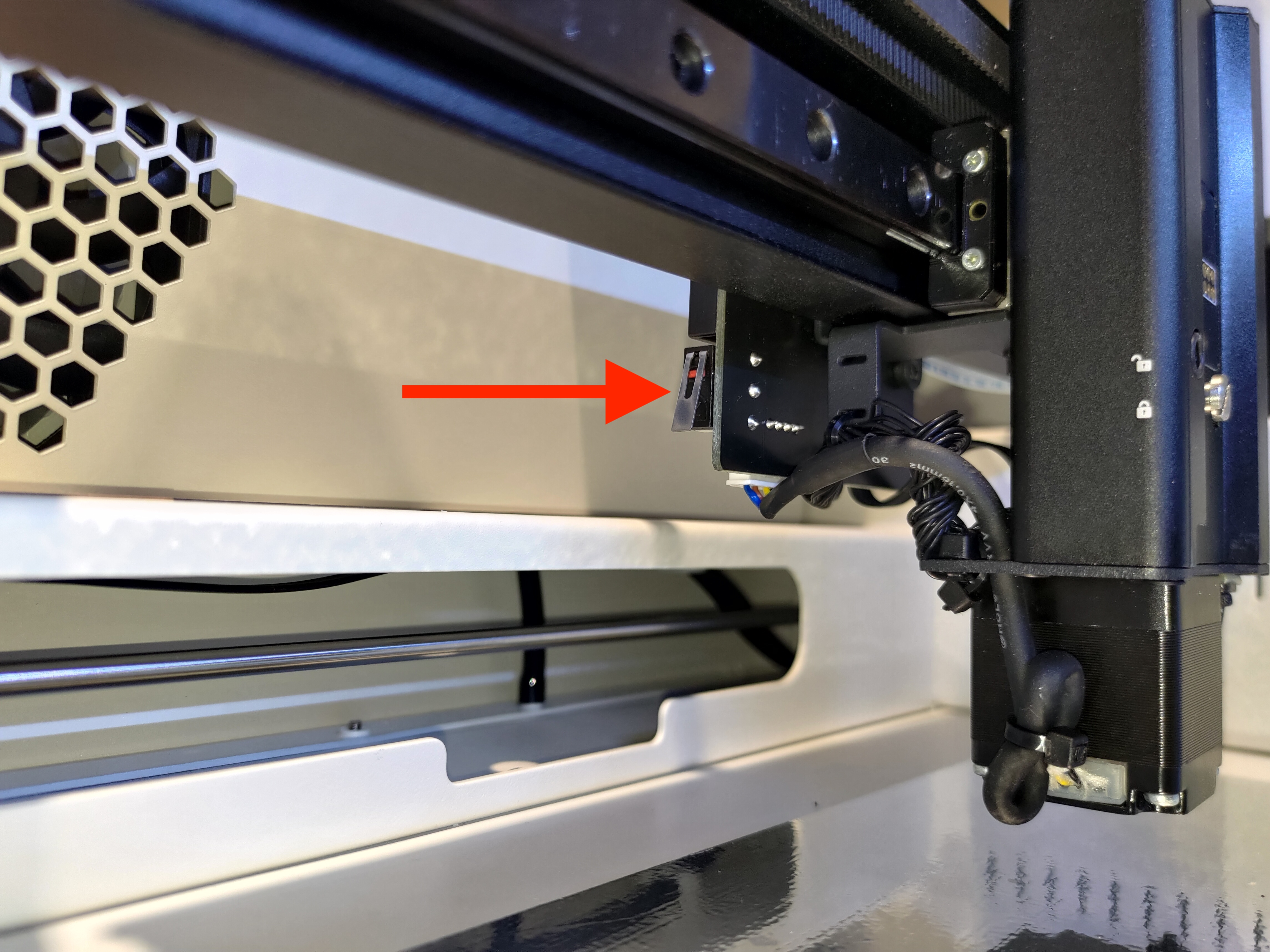

A aba de metal no interruptor de limite pode se desgastar com o tempo, afetando a sensibilidade da ativação do interruptor de limite.379061.jpg

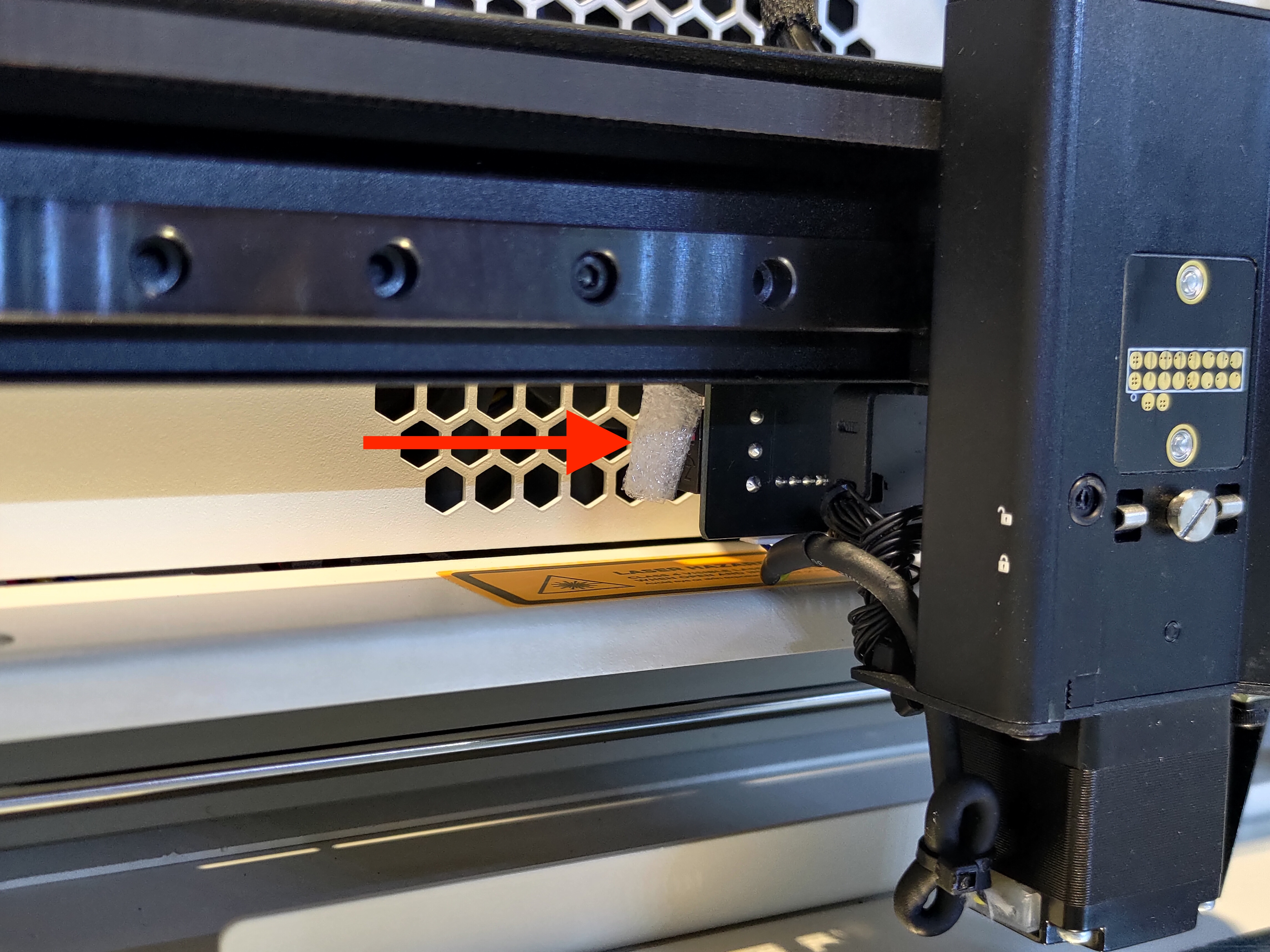

Conforme mostrado na imagem abaixo, adicionar um pedaço de espuma ou material similar à aba pode temporariamente resolver o problema da placa de metal não fazer contato com o interruptor de limite do eixo X.379059.jpg



Verifique o resultado de acordo:

  • Após a extensão, retorno à origem com sucesso. >> Problema Resolvido
  • Falha no retorno à origem >> Problema Desconhecido >> Grave um vídeo da situação referindo-se ao exemplo e vá para Passo 9 para relatar o problema.



Etapa 9 - Entre em Contato com o Serviço de Atendimento ao Cliente

*As informações coletadas, como fotos ou vídeos mostrando o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte FLUX.
