Este capítulo apresenta os recursos do software e demonstra as 4 técnicas de criação, incluindo a criação no Beam Studio, importação de arquivos de trabalho, rastreamento de imagens e produção em massa, e conclui com instruções de formatação.
Disponível para Beam Studio 2.2+.

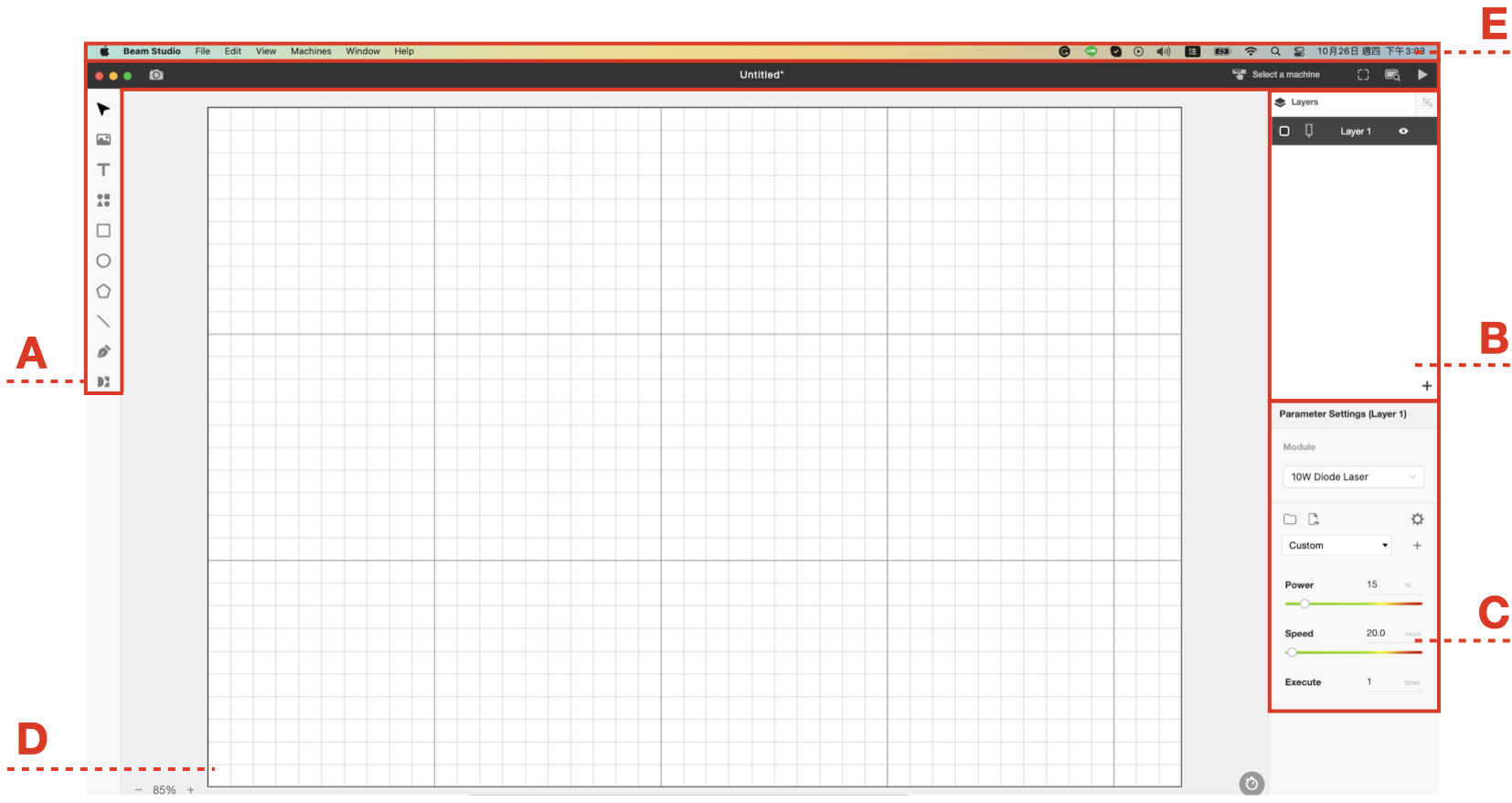

A interface do software pode ser dividida em 5 seções
A. Barra de Ferramentas
B. Painéis de Camada e Objeto
C. Configurações de Parâmetros
D. Interface de Trabalho
E. Menu
A. Barra de Ferramentas
Esquerda
| Ícone | Nome | Atalho de Teclado | Descrição |
| Selecionar | V |
Selecione objetos específicos. |
|
| Imagem | I |
Importare arquivos JPG / PNG / SVG / DXF / AI / PDF. Arraste e solte-os diretamente no software ou cole-os diretamente do navegador após "Copiar imagem". |
|
| Texto | T |
Adicione novos objetos de texto. Quando o preenchimento não estiver ativado, haverá apenas um traçado de texto; uma vez ativado, o texto será sólido. |
|
| Elementos |
Cliparts selecionados. |
||
| Retângulo | M |
Desenhe retângulos. Capaz de ajustar o raio dos cantos arredondados. |
|
|
|
Polígonos |
Desenhe polígonos. O número de vértices do polígono pode ser aumentado ou diminuído usando as teclas "+" e "-" durante o desenho. |
|
| Oval | L |
Desenhe elipses. |
|
| Linha | \ |
Desenhe caminhos de linha. |
|
| Caneta | P |
|
|
| Código QR | Gerar Código QR | ||
| Gerador de Caixa | Gerar caixa de corte a laser | ||
| Mercado de Design | Abrir o Mercado de Design (https://dmkt.io) | ||
| Pré-visualização da câmera | Entre no modo de pré-visualização da câmera. |

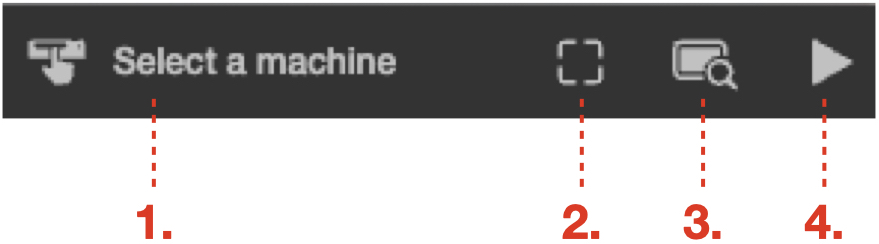

Superior
- Seletor de máquina: Escolha a máquina à qual deseja se conectar.
- Executar quadro de pré-visualização: Pré-visualize o escopo de trabalho da tarefa (específico para Ador).
- Pré-visualização do caminho: Veja uma simulação do caminho de trabalho antes de enviar a tarefa.
- Iniciar tarefa: Envie a tarefa para a máquina selecionada.
Modo de pré-visualização da câmera
| Ícone | Nome | Descrição |
| Pré-visualizar |
Selecione um intervalo para pré-visualizar a área dos materiais de trabalho a serem cortados ou gravados. |
|
| Traçar imagem |
Digitalize e crie um objeto de caminho a partir das imagens da pré-visualização da câmera. |
|
| Limpar |
Exclua as imagens pré-visualizadas pela câmera, mas os objetos do Traçar imagem não serão excluídos. |
B. Painéis de Camada e Objeto
Painel de camadas
- Visão geral: O painel de camadas mostra uma lista de todas as camadas do seu projeto.
- Adicionar novas camadas: Clique no botão "+" para adicionar uma nova camada.
- Opções de camada: Clique com o botão direito em qualquer camada para acessar opções adicionais.
Verifique os detalhes aqui: Controle de Camada.

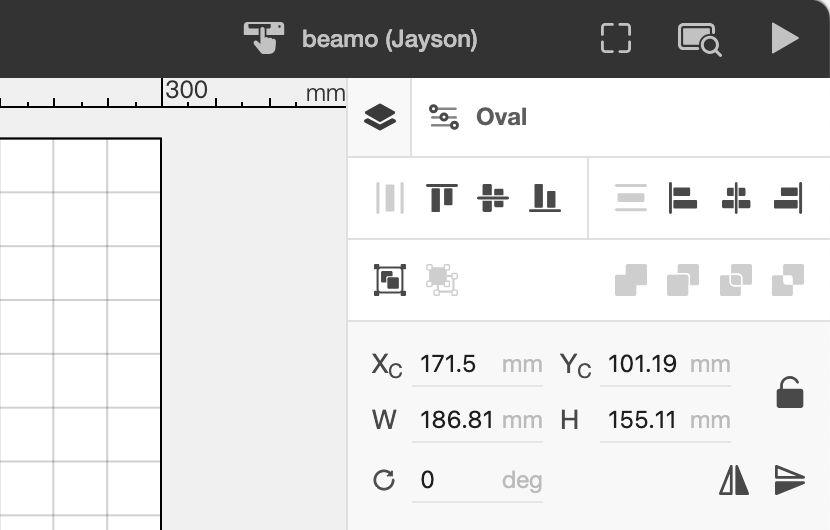

Painel de Objetos

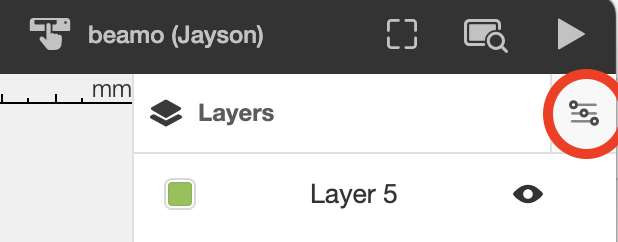

Clique no ícone aqui para abrir o painel de objetos.
Existem cinco tipos principais de objetos com os quais você pode trabalhar:
- Objeto de Imagemm
- Objeto de Textoo or Objeto de Textoo em Caminho
- Objeto de Caminho
- Objeto de Geometria: Inclui retângulos, ovais, polígonos e linhas
- Objeto SVG: Arquivos SVG importados
Cada tipo de objeto possui opções e ações específicas. Informações detalhadas para cada um podem ser encontradas no próximo capítulo.
C. Configurações de Parâmetros
Parâmetros da Camada
A porcentagem da potência de saída do laser.
Velocidade (mm/s):
A velocidade na qual a cabeça do laser se move, medida em milímetros por segundo.
Executar (vezes)
O número de vezes que uma única camada é executada para o mesmo trabalho.
Passo Z (mm) (Disponível para FLUX ador, beamo e HEXA.)
Ao realizar múltiplos cortes no mesmo caminho para uma única camada (quando "EXECUTAR" é maior que 1), você pode definir a quantidade descendente da cabeça do laser para cada corte para lidar com materiais mais espessos.
Opções de Parâmetros
| Ícone | Nome | Descrição |
| Importar |
Importarar todos os parâmetros de gravação armazenados em um arquivo .json para a lista de parâmetros. |
|
| Exportar |
Exportarar todos os parâmetros como um único arquivo .json. |
|
| Gerenciar Parâmetros |
Navegar, editar ou excluir parâmetros personalizados. |
|
| Adicionar Parâmetros Atuais |
Nomear e salvar os parâmetros atuais na lista de parâmetros. |
|
| Parâmetros Personalizados |
Selecione os parâmetros na lista suspensa. Parâmetros sugeridos para materiais comuns estão disponíveis. |
Dicas para Usar Parâmetros
- Como os materiais variam, comece usando os parâmetros integrados para observar os resultados da gravação. Ajuste-os conforme necessário para obter o efeito desejado.
- É recomendado definir a potência abaixo de 70% no Beamo, Beambox e Beambox Pro para prolongar a vida útil do tubo laser. No entanto, para Ador e HEXA, usar potência total tem menos impacto no consumo do laser.
- Ajuste os parâmetros periodicamente para levar em conta o declínio normal no desempenho do tubo laser devido ao uso e ao tempo.
D. Interface de Trabalho
O centro da janela é a área para importar imagens ou desenhar objetos. Observe que os objetos devem ser colocados na área para prosseguir com a tarefa.
E. Menu
As funções frequentemente usadas em cada guia são apresentadas aqui.
Beam Studio
- Sobre o Beam Studio: Exibe a versão do Beam Studio.
- Preferências: Modifique as configurações padrão, como idioma, endereço IP da máquina e complementos.
Arquivo
- Abrir, Salvar, Salvar Como: Abra ou salve os arquivos.
- Exemplos: Use vários exemplos, incluindo diferentes arquivos e testes de gravação de materiais (diferentes combinações de potência e velocidade) para determinar os melhores parâmetros para novos materiais.
- Exportarar: Exportare arquivos para vários formatos, incluindo BVG, SVG, PNG, JPG e tarefa FLUX. Informações detalhadas sobre formatos de arquivo são explicadas neste capítulo.
Editar
- Otimizar: Otimize o arranjo dos objetos para fazer o uso mais eficaz do material de gravação.
- Configurações do Documento: Ajuste configurações como resolução de gravação, área de trabalho (selecione o modelo) e complementos.
- Limpar Cena: Remova todos os objetos da cena
Visualizar
- Mostrar Grades: Exiba grades na interface de trabalho.
- Usar Cor da Camada: Exiba as cores da camada nos objetos dessa camada.
Máquinas
- Testar Configurações de Rede: Verifique a qualidade da conexão de rede entre o computador e a máquina de destino.
- Calibrar Câmera: Execute o processo de calibração da câmera para as máquinas, para diferentes complementos.
- Atualizar Firmware: Baixe o firmware do site oficial, salve-o em seu computador e atualize o firmware da máquina selecionando o arquivo de firmware em seu computador. Nota: A atualização do firmware leva alguns minutos. Não desligue a máquina durante o processo.
Janela
- Este é o menu padrão para sistemas Mac. Janelas e Linux Ubuntu não têm esta opção.
Ajuda
- Mostrar Tutoriais Iniciais: Reinicie o tutorial inicial do software.
- Relatório de Erros: Exportare um relatório de erros após encontrar um erro. Certifique-se de que o software não seja reorganizado ou desligado antes de exportar o relatório de erros. O Serviço ao Cliente o guiará na exportação dos arquivos de relatório de erros para solucionar problemas do Beam Studio.
- Ferramenta de Depuração: Uma interface para desenvolvedores depurarem problemas de software.
