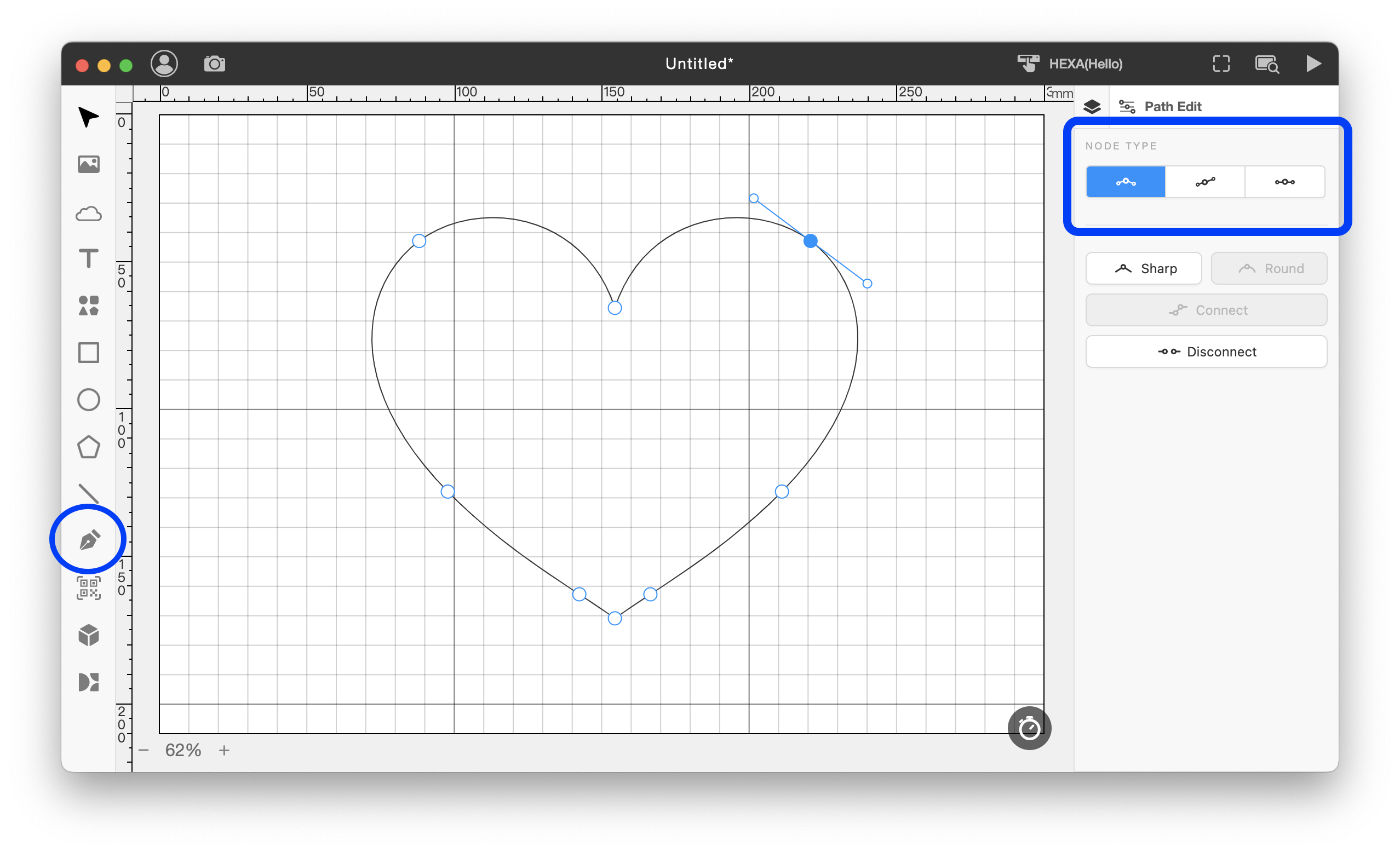

2-5 Ferramenta Caneta

• A ferramenta Caneta é uma ferramenta de desenho de caminho livre usando a Curva de Bézier.
• Clique na tela para adicionar novos nós de um novo objeto de caminho.
• Pressione e segure o botão esquerdo do mouse enquanto desenha para desenhar curvas.
• Para finalizar o processo de desenho, clique duas vezes no ponto final ou use a tecla "esc" do teclado.
• Clique duas vezes em um objeto de caminho para editá-lo.
• Para excluir um nó, pressione delete no teclado.

Tipos de Nó

3 tipos de nó podem ser definidos no painel direito (da esquerda para a direita):

• Canto:
  • Ao ajustar o comprimento de um lado da alça, apenas o caminho desse lado será alterado.
• Suave:
  • Ao ajustar o comprimento de um lado da alça, o caminho será alterado em ambos os lados do ponto de seleção, mas o caminho será mais alterado no lado controlador.
• Simetria:
  • Ao ajustar o comprimento de um lado da alça, o caminho em ambos os lados do ponto de seleção será alterado, e a mudança é simétrica.

Ações

1. Aguçar: Remover pontos de controle de curva de um nó arredondado

2. Arredondar: Adicionar pontos de controle de curva a um nó afiado.

3. Conectar: Vincular dois nós separados

4. Desconectar: Dividir um nó em dois nós desconectados
