3-2 Kurvgravering

Lämpliga material

Den kan användas på material som trä, matt akryl, tyg och andra icke-reflekterande och ogenomskinliga material.

Reflekterande och transparenta material, som glas och blank akryl, kan resultera i dålig fokusering på grund av det röda ljusets svaga synlighet, vilket kan påverka fokuseringsresultaten.

Begränsningar för kurvgravering

1. Föremålets höjdskillnad

• Vid användning av 4 mm brännvidd bör föremålets höjdskillnad vara mindre än 1,8 cm.
• När man använder en 16 mm brännvidd bör objektets höjdskillnad vara mindre än 3 cm.

• Det rekommenderas att använda 16 mm brännviddsläge för att gravera djupare objekt. (Guide för byte till 16 mm brännvidd.)

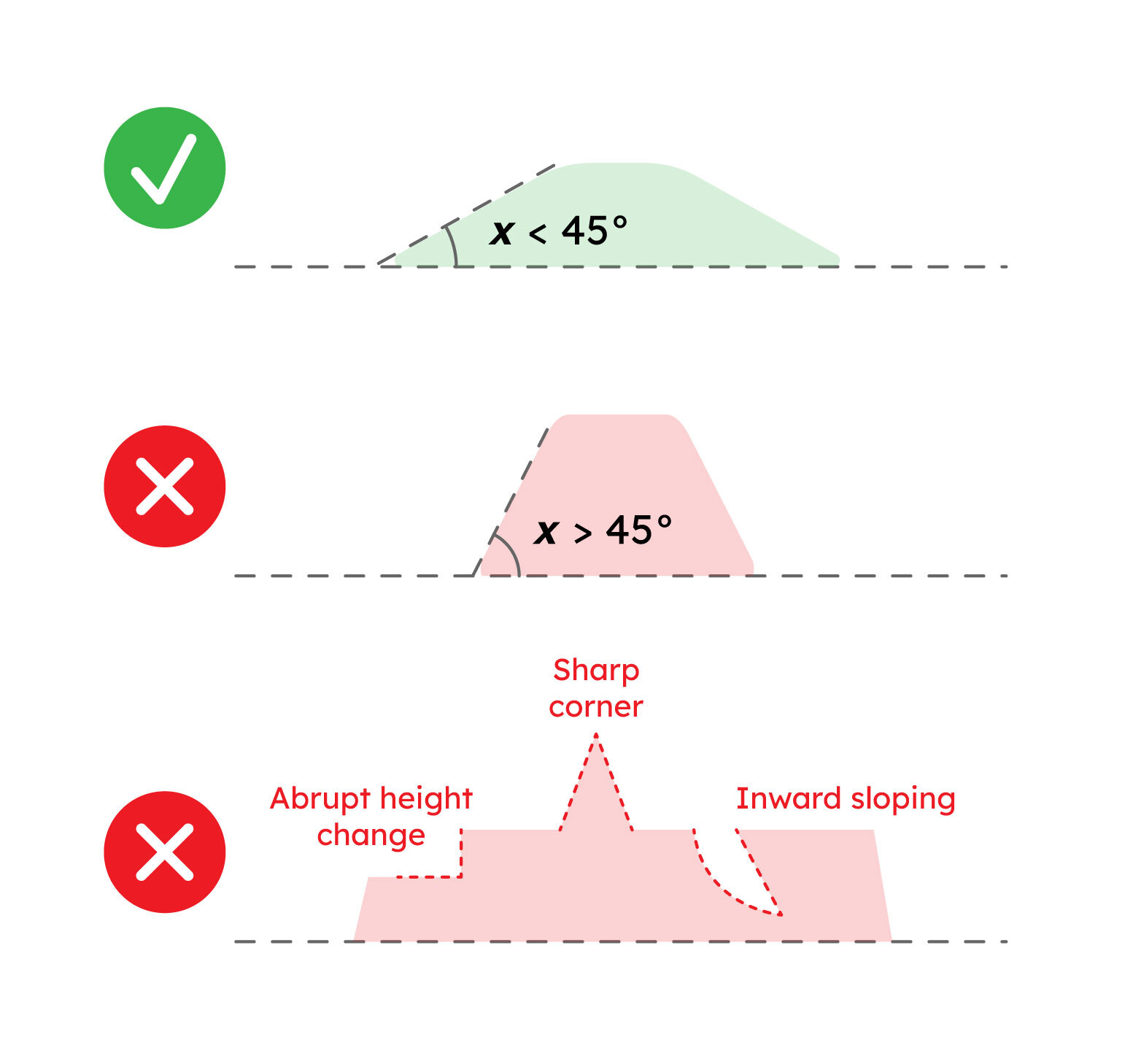

2. Föremålets lutningsvinkel

Objektets lutningsvinkel bör vara mindre än 45°.

Undvik ytor med branta, snabba sluttningar.

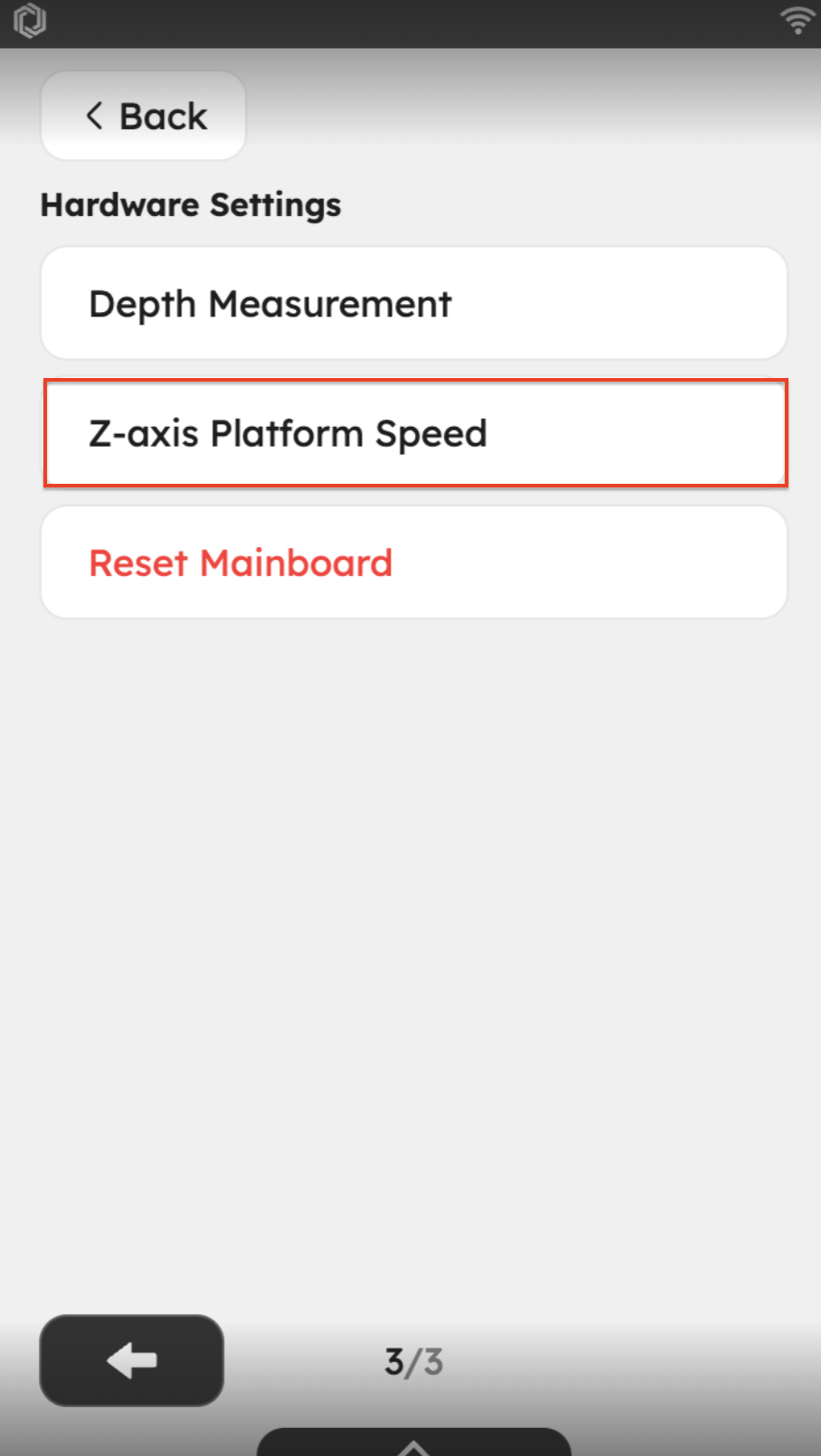

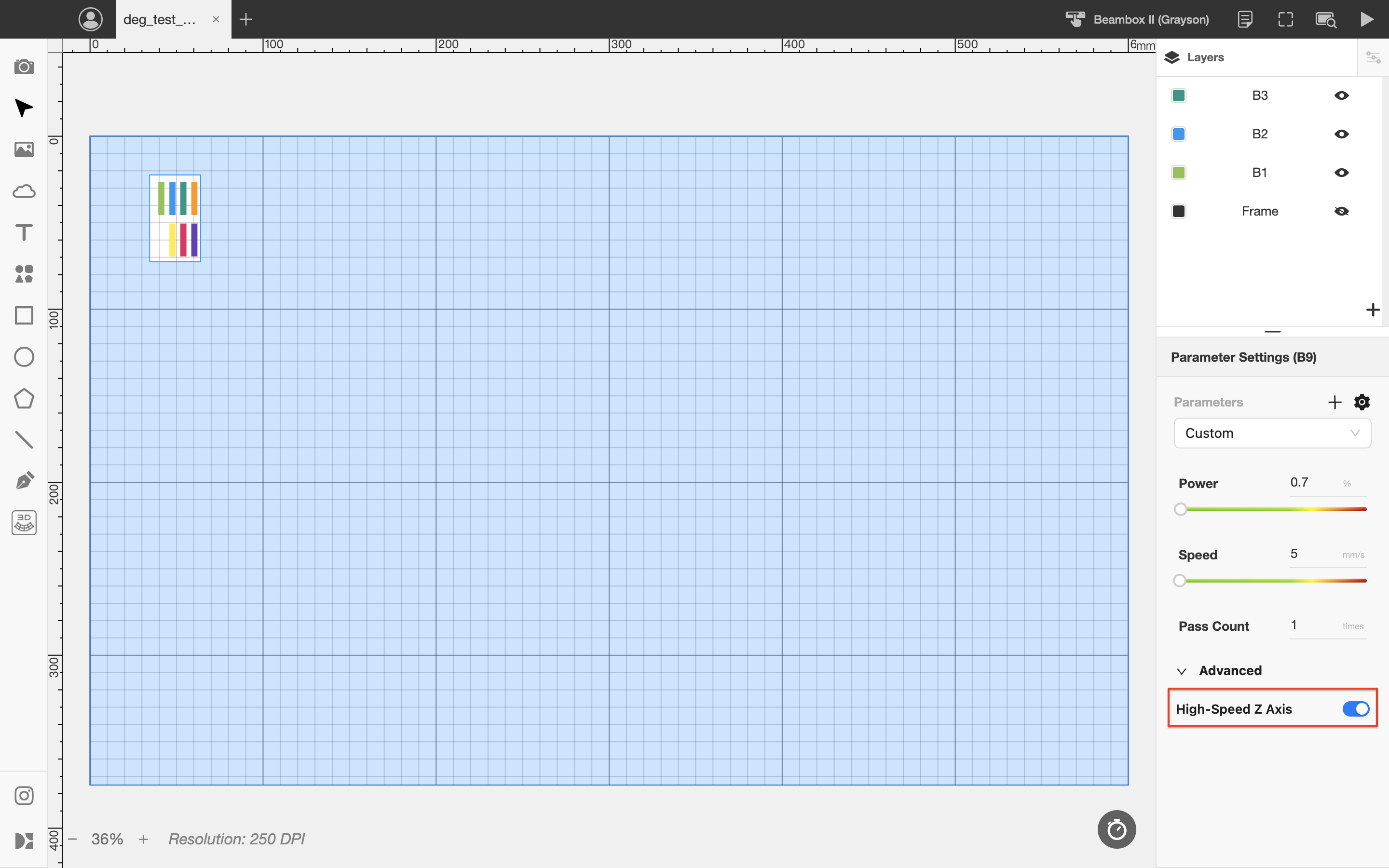

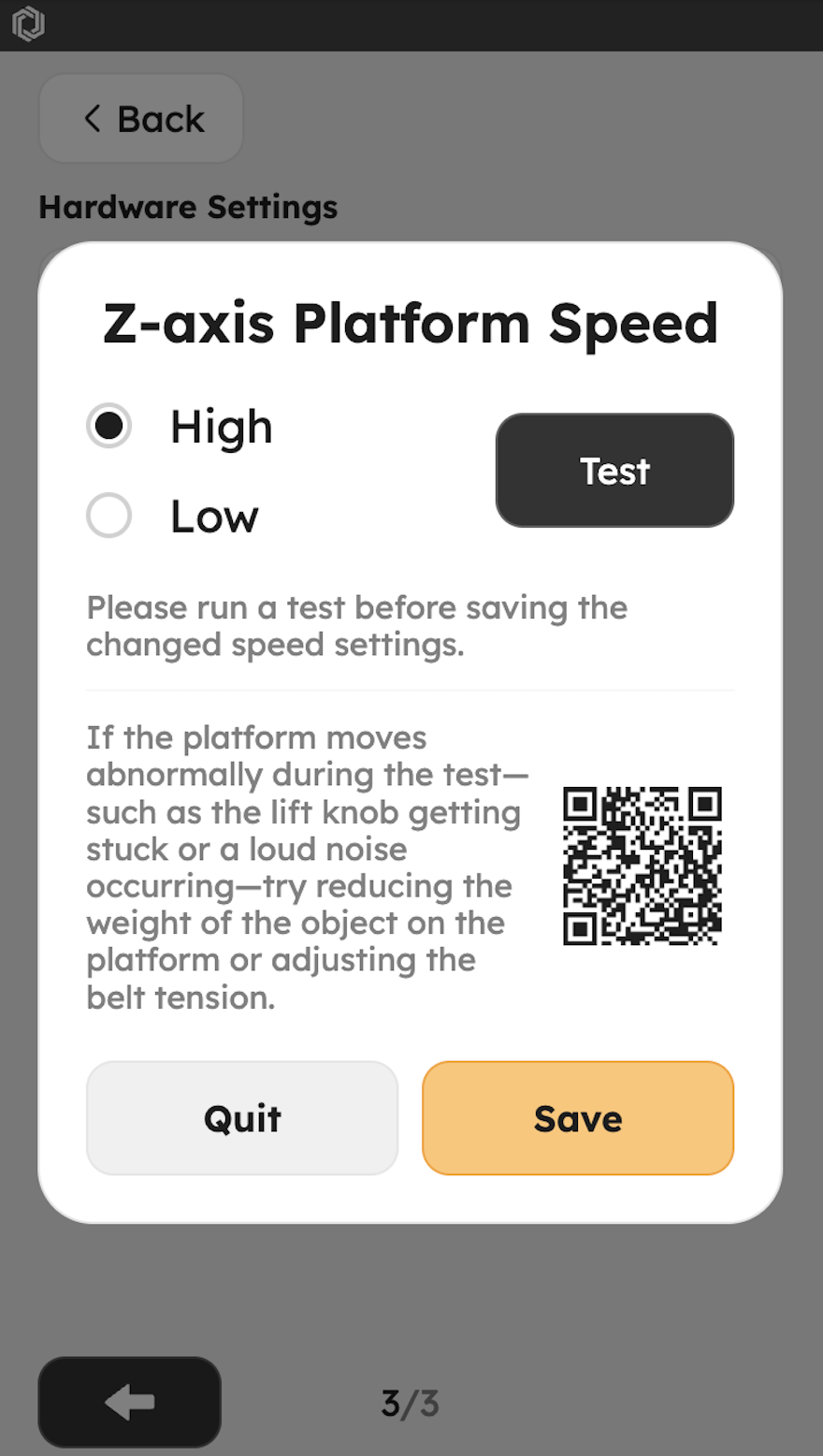

3 Höghastighets-Z-axel (Tillagd i v2.5.0)

Höghastighets-Z-axeln är ett alternativ utformat för att accelerera Z-axelns rörelse. När den är aktiverad tillåter den högre hastighetsparametrar, vilket avsevärt minskar den totala graveringstiden för böjda ytor. På grund av justeringar i acceleration och inbromsning vid höga hastigheter kan det dock orsaka ojämnheter i graveringsdjup eller horisontella strimmor.

Därför rekommenderas det att utföra tester innan den slutliga graveringen när man använder höghastighetens Z-axel.

4. Graveringshastighet och rekommenderade parametrar

Kurvgraveringen kommer att begränsas till en maximal hastighet på 50 mm/s.
Rekommenderade parametrar är följande:

5. Användning av "Aktuell position" rekommenderas inte

Vid kurvgravering måste det uppmätta fokusvärdet exakt motsvara de korrekta relativa koordinaterna för att förhindra dåliga graveringsresultat eller potentiella kollisioner med arbetsstycket. Därför rekommenderas det att undvika användning av "Aktuell position" vid gravering.

Om du måste använda den, se till att laserhuvudet är exakt positionerat vid startpunkten för laserbanan.

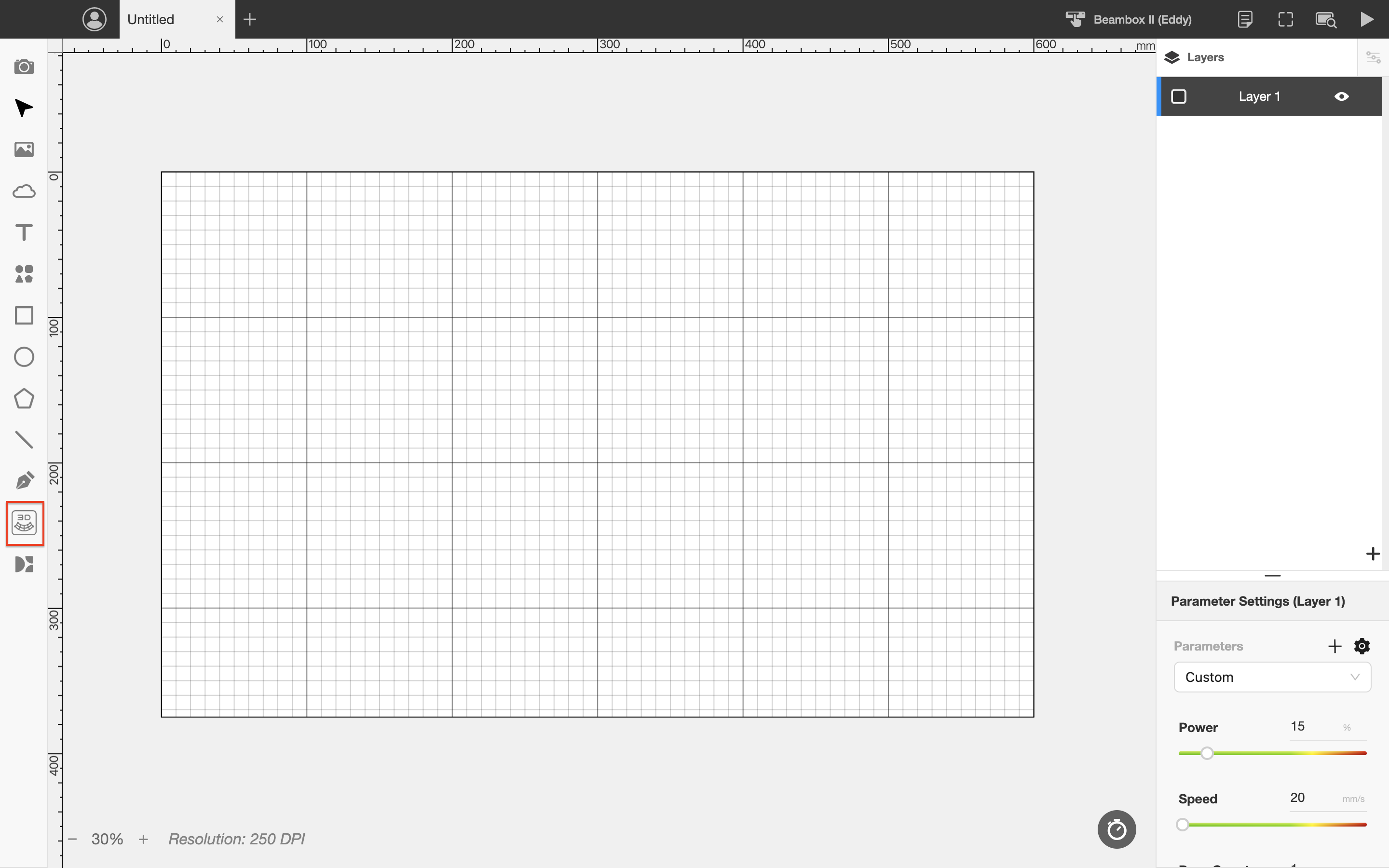

1. Klicka på ikonen för ytgravering för att öppna ytgraveringsläget.

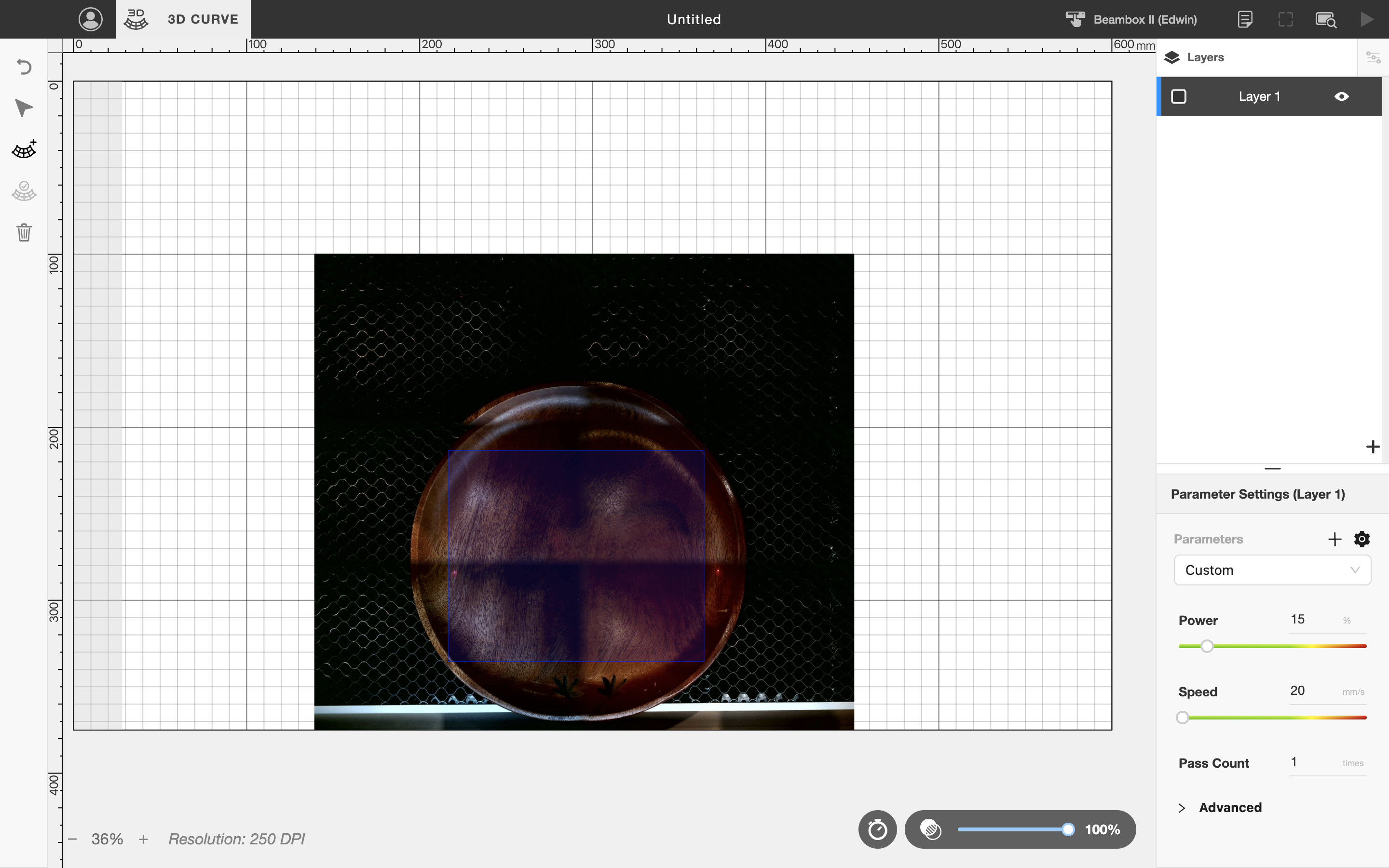

2. Välj området du vill gravera

   På grund av betydande positioneringsfel när 16 mm brännviddläge används för att fånga bilder rekommenderar vi att du använder 4 mm brännviddläge istället. Alternativt kan du använda ramförhandsvisningen för att uppskatta positionen för kurvgravering.

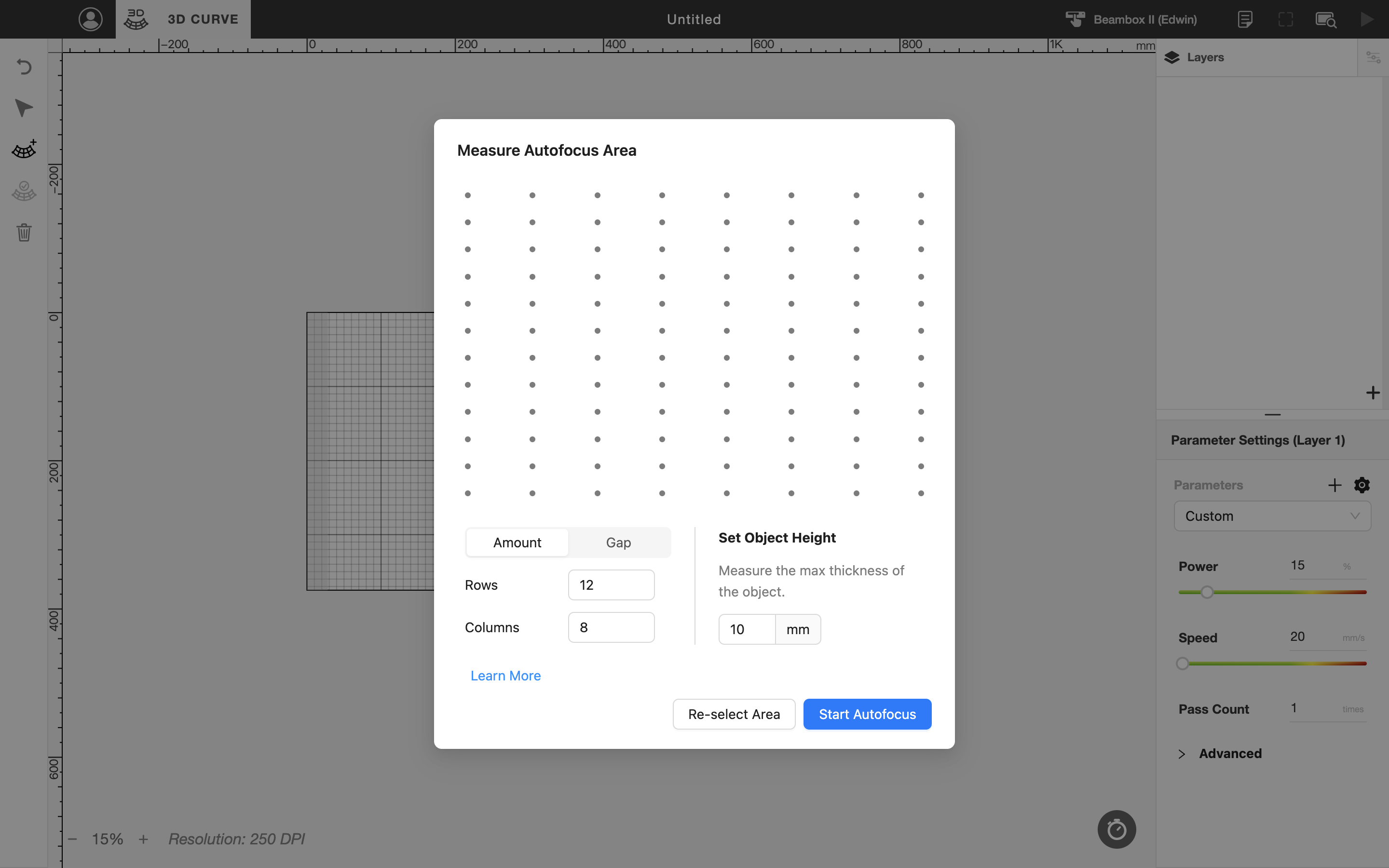

3. Välj fokuspunkter och ange objekthöjd

   Du kan välja antalet fokuspunkter. En högre fokustäthet ger en mer detaljerad ytmodell men ökar fokuseringstiden.

   Ange den maximala höjden på ditt graveringsobjekt för att hjälpa till att beräkna ett säkert rörelseområde för Z-axeln och förhindra kollisioner under drift.



4. Hämta referenspunkter

   Innan du startar fokuseringen måste du hämta referensvärdet. Sänk fokusproben, flytta den till den högsta punkten på graveringsobjektet och tryck på bekräfta för att fokusera.

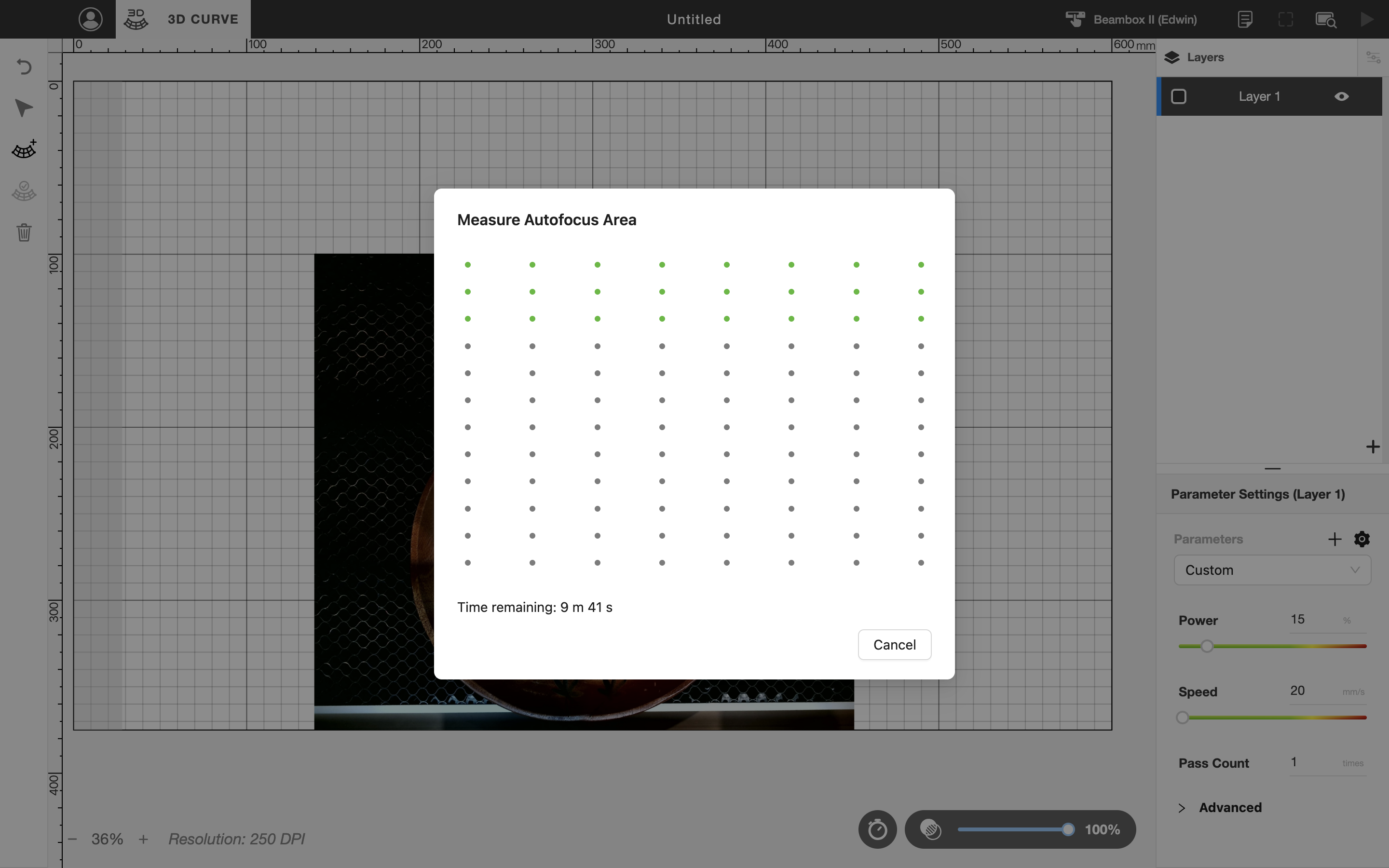

5. Starta fokusering

   Efter att ha hämtat referenspunkter kommer laserhuvudet att återställas till nolläge och börja rödljusfokuseringsprocessen. Under fokuseringsprocessen, stäng inte fönstret eller använd kontrollpanelen för att undvika att avbryta fokuseringsproceduren. De punkter som har fokuserats framgångsrikt kommer att bli gröna.

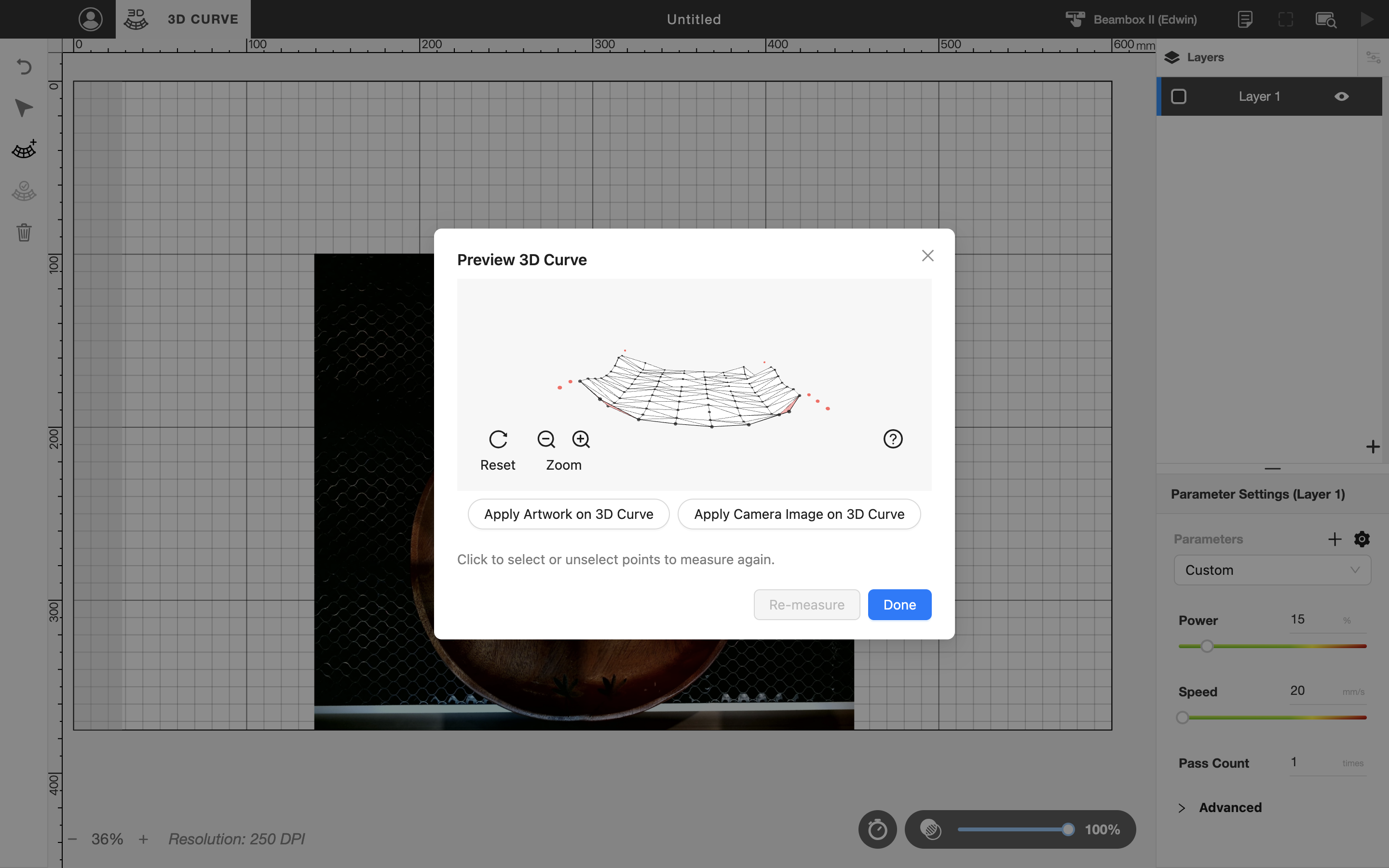

6. Fokusering slutförd

   Efter att fokuseringen är klar genereras en ytmodell. Du kan dra och rotera den med musen för att bekräfta fokuseringsresultaten.

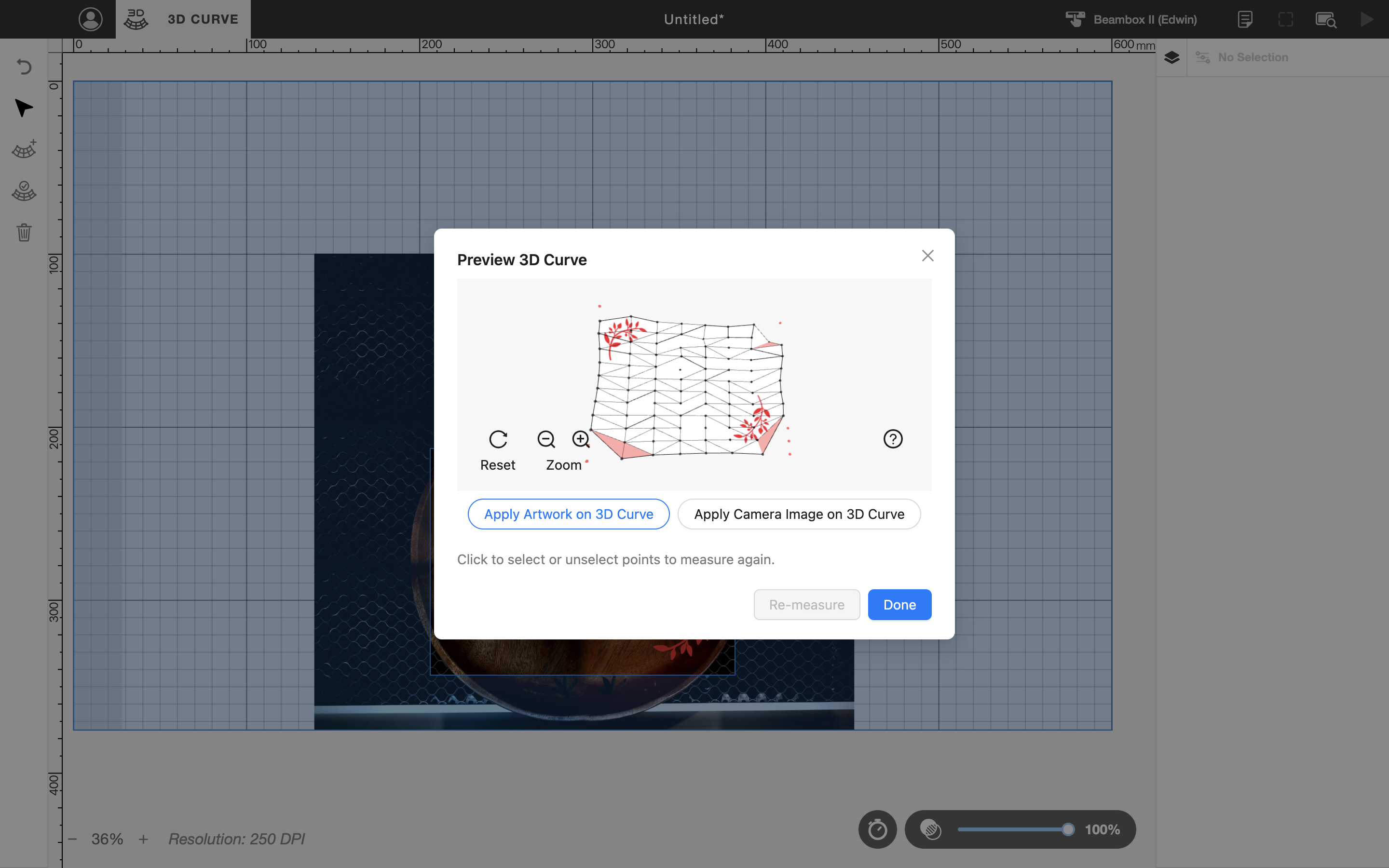

7. Bekräfta fokuseringsresultat

   Röda punkter indikerar fokuseringsfel. Välj en misslyckad fokuseringspunkt för att bekräfta orsaken till felet.

   Vanliga fokuseringsfel inkluderar "Mätfel med rött ljus" och "Objektet överskrider mätbart avstånd." Om du stöter på ett fel, kontrollera följande:

   • Om fokuseringspunkten är för låg, till exempel fokusering på honeycomb-plattan.
   • Om den röda ljuspunkten är tydligt synlig utan att vara suddig eller för svag.
   • Om det finns omgivande ljus runt maskinen som kan påverka det röda ljusets fokuseringsprestanda.

8. Fokusera om

   Om du vill fokusera om på en specifik punkt, zooma in på designen och välj önskad fokuseringspunkt för att utföra fokuseringen igen.



9. Verifiera designen

   Efter fokusering kan du klicka på knappen nedan för att projicera den aktuella designen på den nuvarande ytmodellen, vilket gör att du tydligare kan bekräfta designens position.Obs: Områden med en höjdskillnad som överstiger 45 grader markeras i rött för att indikera att de överskrider den maximala graverbara vinkeln. Undvik att placera grafik i de rödmarkerade områdena.

10. Skicka kurvgraveringsuppgiften

    Efter justering enligt de rekommenderade parametrarna, skicka uppgiften för att påbörja kurvgraveringsprocessen.
