Beambox II - Passthrough-tillbehör (Hårdvaruinställning)
Beskrivning
Passthrough-funktionen är utformad för att gravera långa föremål som överskrider arbetsytan. Den låter användare automatiskt dela upp stora designfiler i flera arbetsområden, vilket gör det enklare att gravera i sektioner.
Användningsbegränsningar
På grund av inmatningsbegränsningarna för Beambox II är den acceptabla arbetsstyckesbredden vanligtvis 350mm, medan längden är obegränsad.
Steg 1 - Aktivera Passthrough-läge

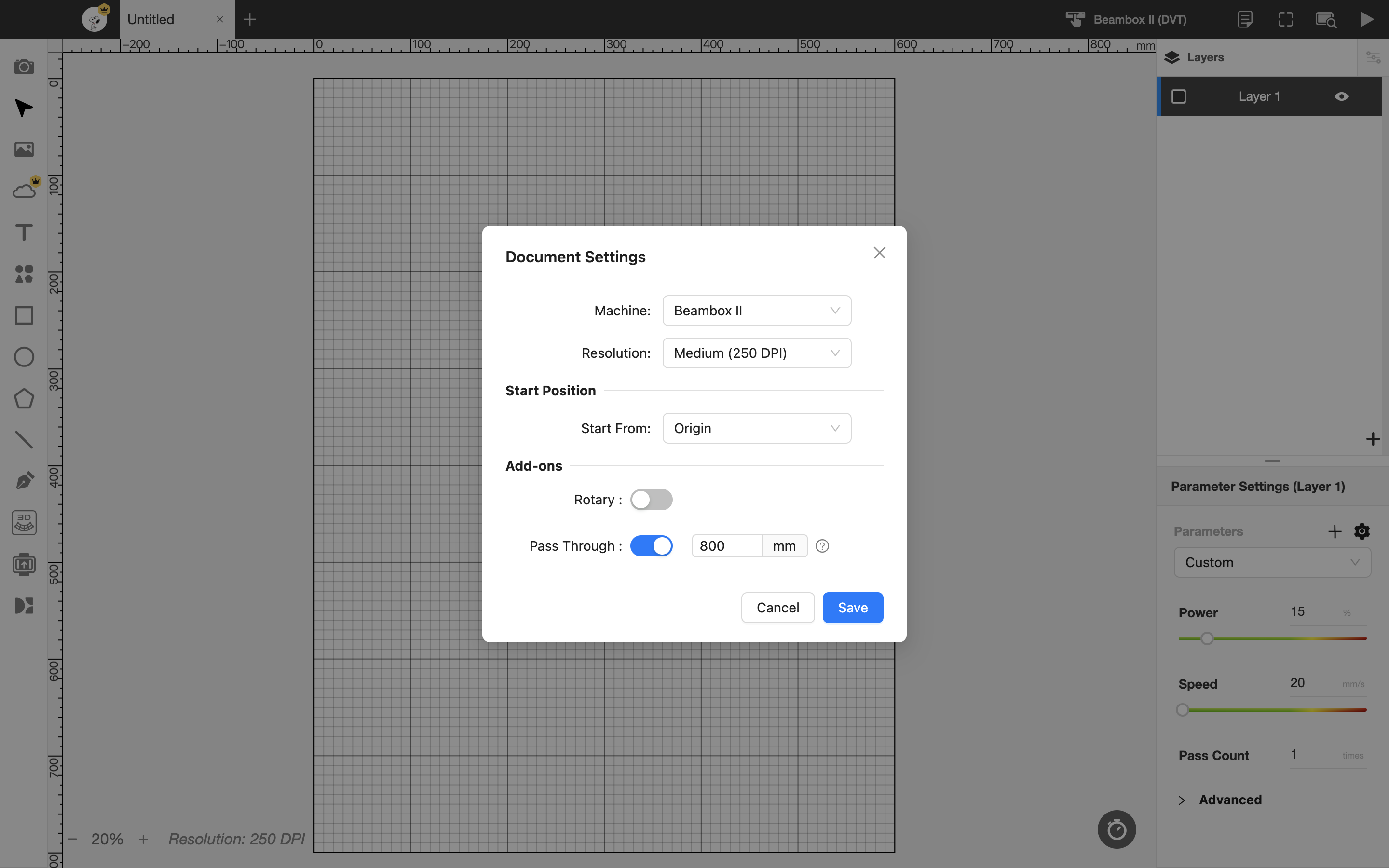

I dokumentinställningarna aktiverar du Passthrough -alternativet och anger önskad arbetsyta.
Steg 2 - Importera objekt

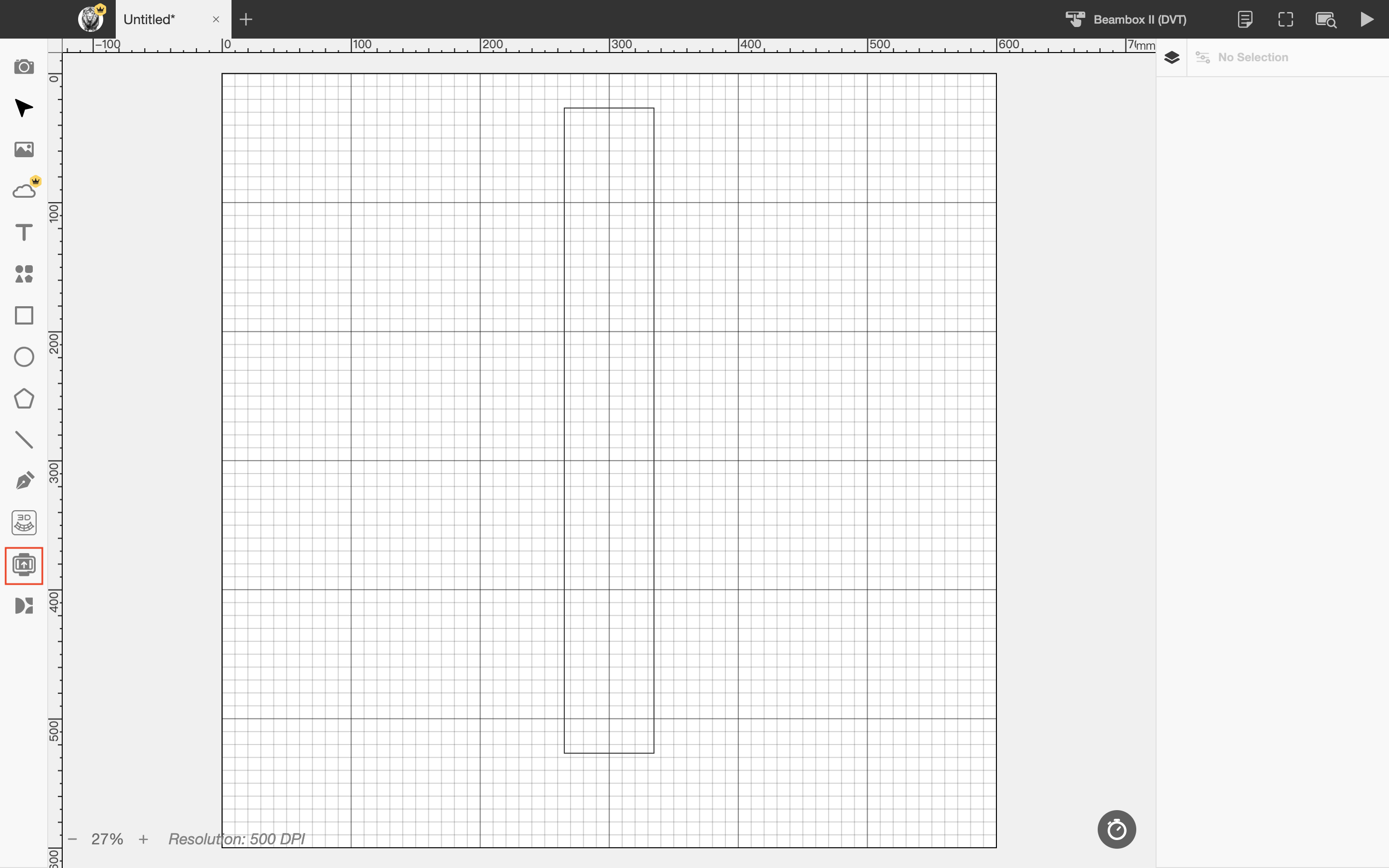

Importera ett objekt ((t.ex. en rektangulär ram)) och justera dess storlek och position.
Klicka på Passthrough-ikonen i vänster sidofält för att aktivera Passthrough-läget.
Steg 3 - Konfigurera Passthrough

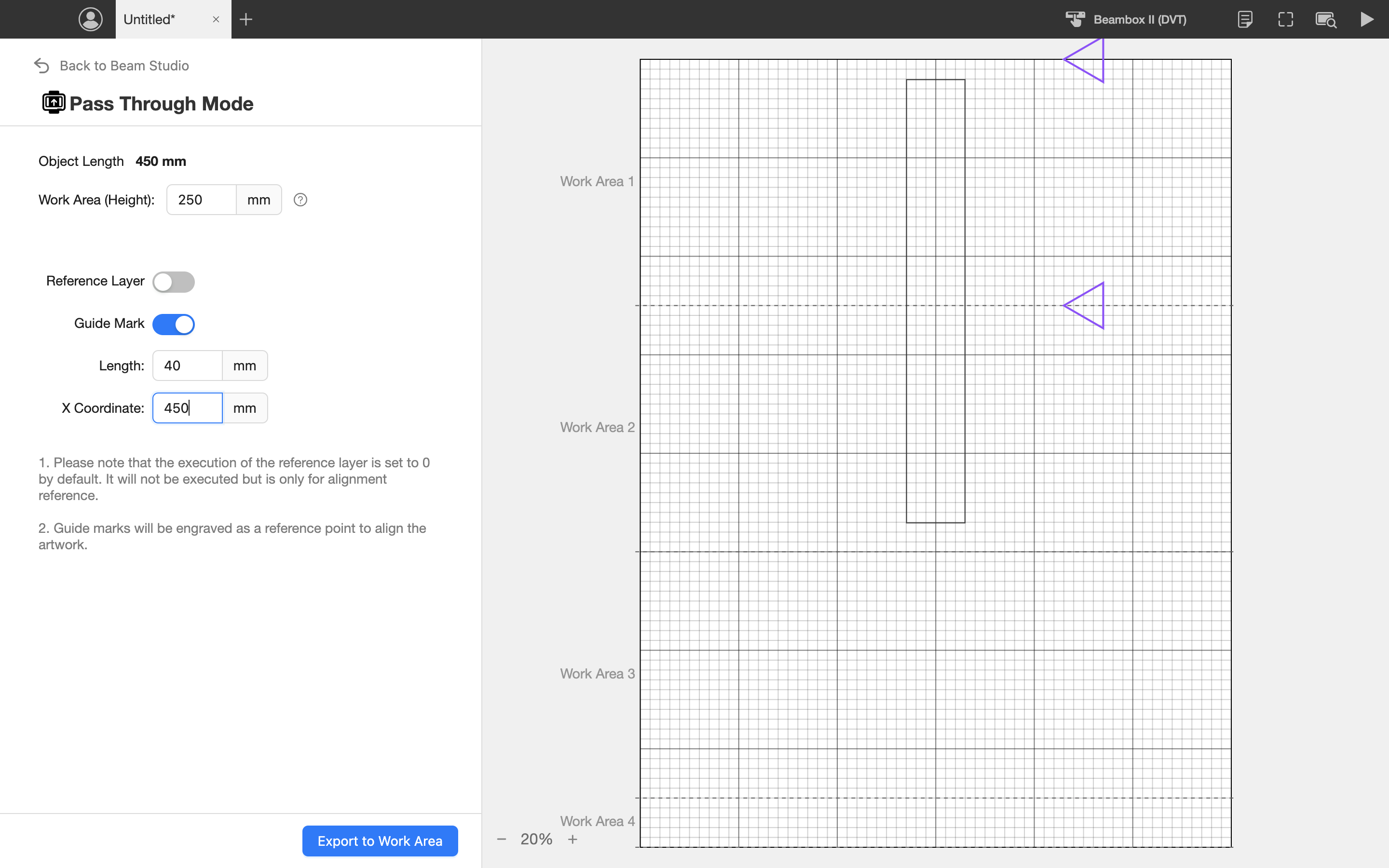

Beskrivning av inställningar
- Objektlängd: Visar längden på det valda objektet, vilket hjälper dig att bestämma höjden för varje arbetsyta.
- Arbetsområdets höjd: Definierar hur genomgångsobjektet delas upp i flera arbetsområden för gravering. Du kan även förhandsgranska graveringsinnehållet för varje sektion i fönstret till höger.
- Referenslager: Detta lager fungerar endast som referens för inriktning och kommer inte att graveras.
- Guidemärke: Inriktningsmärken är två triangulära markörer som måste graveras på både huvudmaterialet och hjälpmaterialet. När du omplacerar materialet efter varje graveringssektion hjälper dessa triangulära markörer till att säkerställa korrekt inriktning.
Exempel med följande form: Objektets längd är 450 mm. Om höjden på varje arbetsområde är inställd på 250 mm kommer objektet att delas upp i två sektioner.
De streckade linjerna indikerar delningspunkterna för varje arbetsområde.
Det rekommenderas generellt att minimera antalet uppdelningar för att undvika potentiella inriktningsfel vid skarvarna, vilket kan orsaka felaktig placering av designfilen.
Exportera designfilen efter att du har slutfört inställningarna.
Steg 4 - Genomgravering
Om du använder guidemärken behöver du förbereda hjälpmaterial.
Steg 4.1 - Förbered för gravering

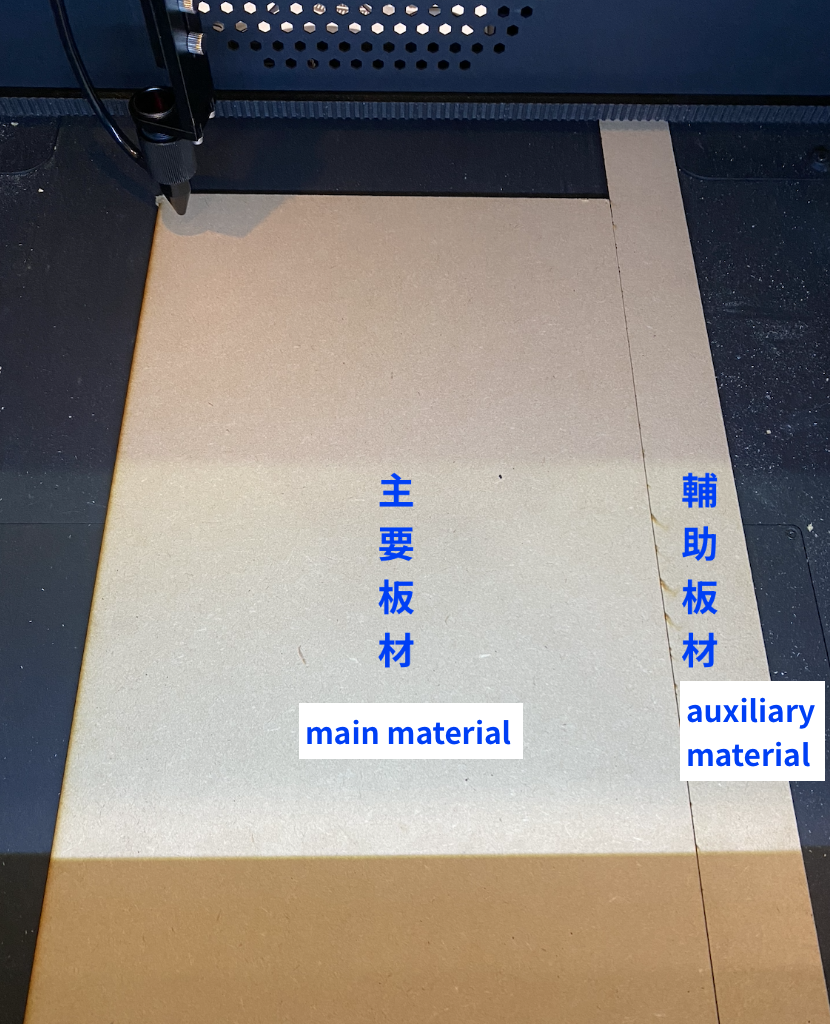

Fäst hjälpmaterialet intill huvudmaterialet.
Starta den aktuella graveringen och flytta laserhuvudet till det övre vänstra hörnet av graveringsmaterialet.

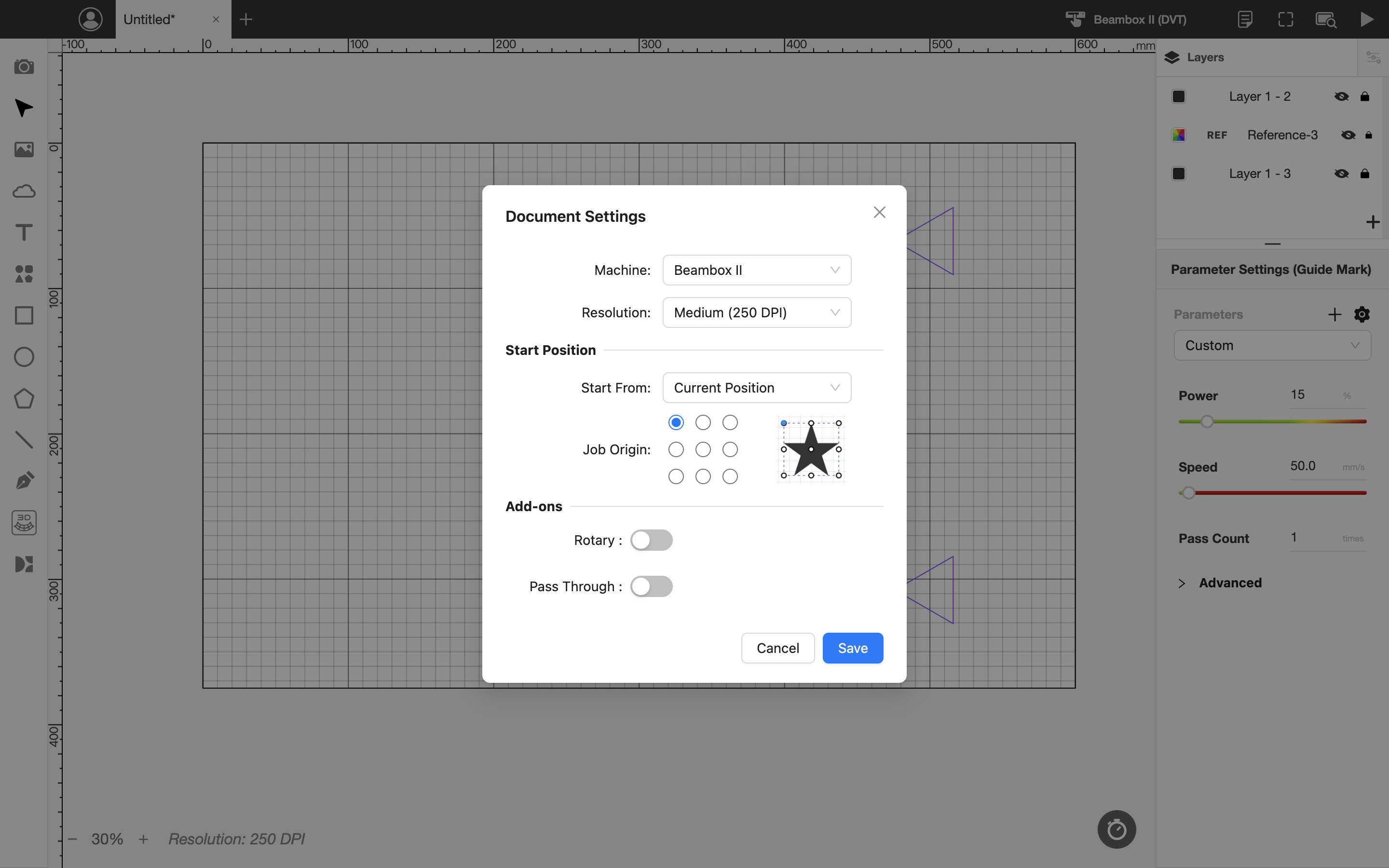

Starta graveringen från aktuell position och ställ in startpunkten i det övre vänstra hörnet.
(Du kan också använda ursprungspositionen, men observera att laserrörets position ska placeras på höger sida för att undvika ett hemtagningsfel.)
Använd ramförhandsvisningen för att bekräfta graveringspositionen för den första sektionen av designfilen.
Observera: När du använder ramning, se till att stänga av referenslagret.
Använd ramningen för att bekräfta guidemärkenas position och se till att de överlappar mellan huvudmaterialet och hjälpmaterialet.

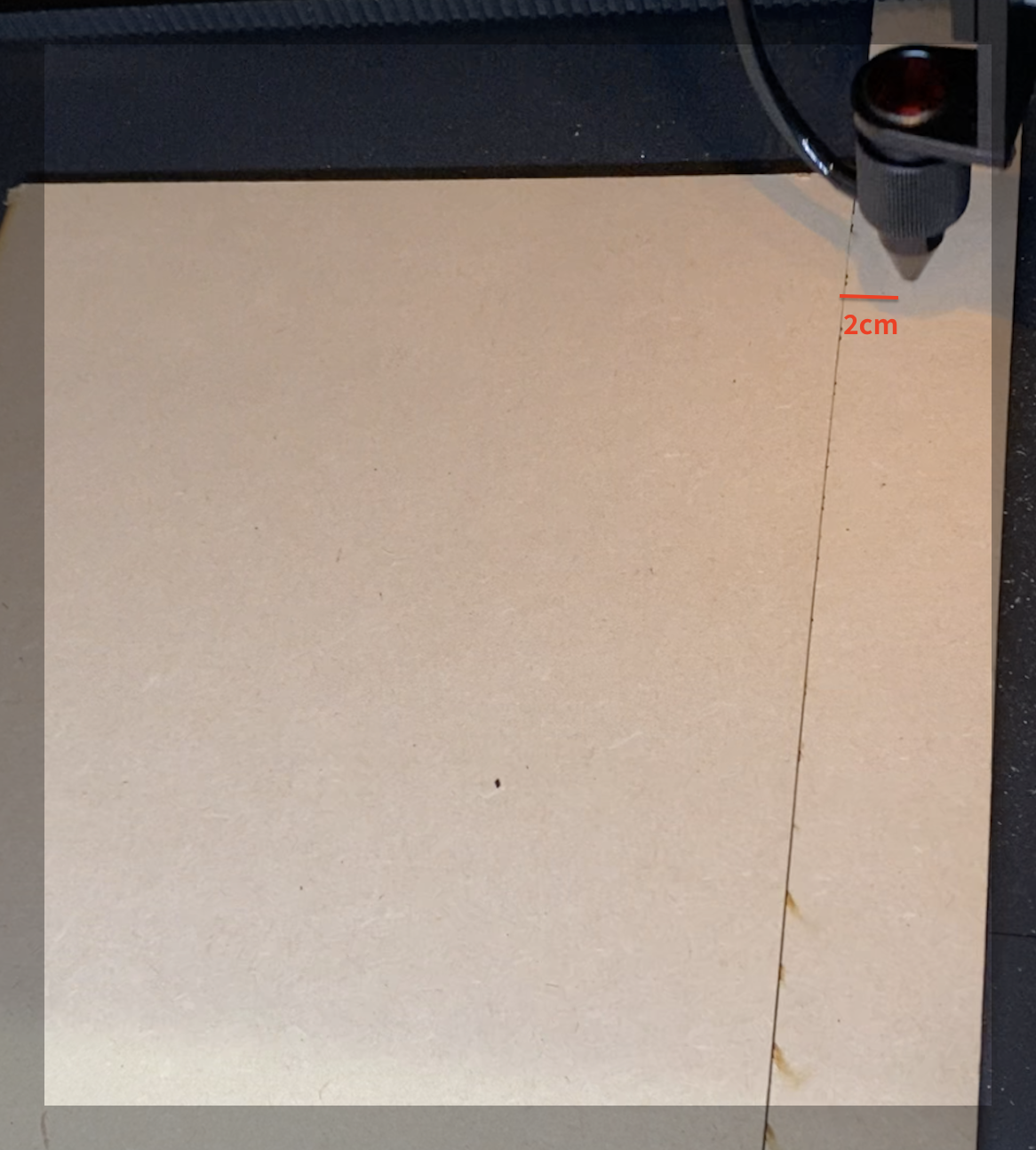

(Till exempel, med guidemärket inställt på standardvärdet 4 cm, bekräfta att laserhuvudet kommer att sträcka sig ungefär 2 cm utanför hjälpmaterialet under inramningen.)
Steg 4.2 - Gravera första sektionen
När du exporterar filen är som standard endast den första arbetssektionen och referensmärkena aktiverade. Efter att ha justerat parametrarna kan du direkt börja gravera det första arbetsområdet.

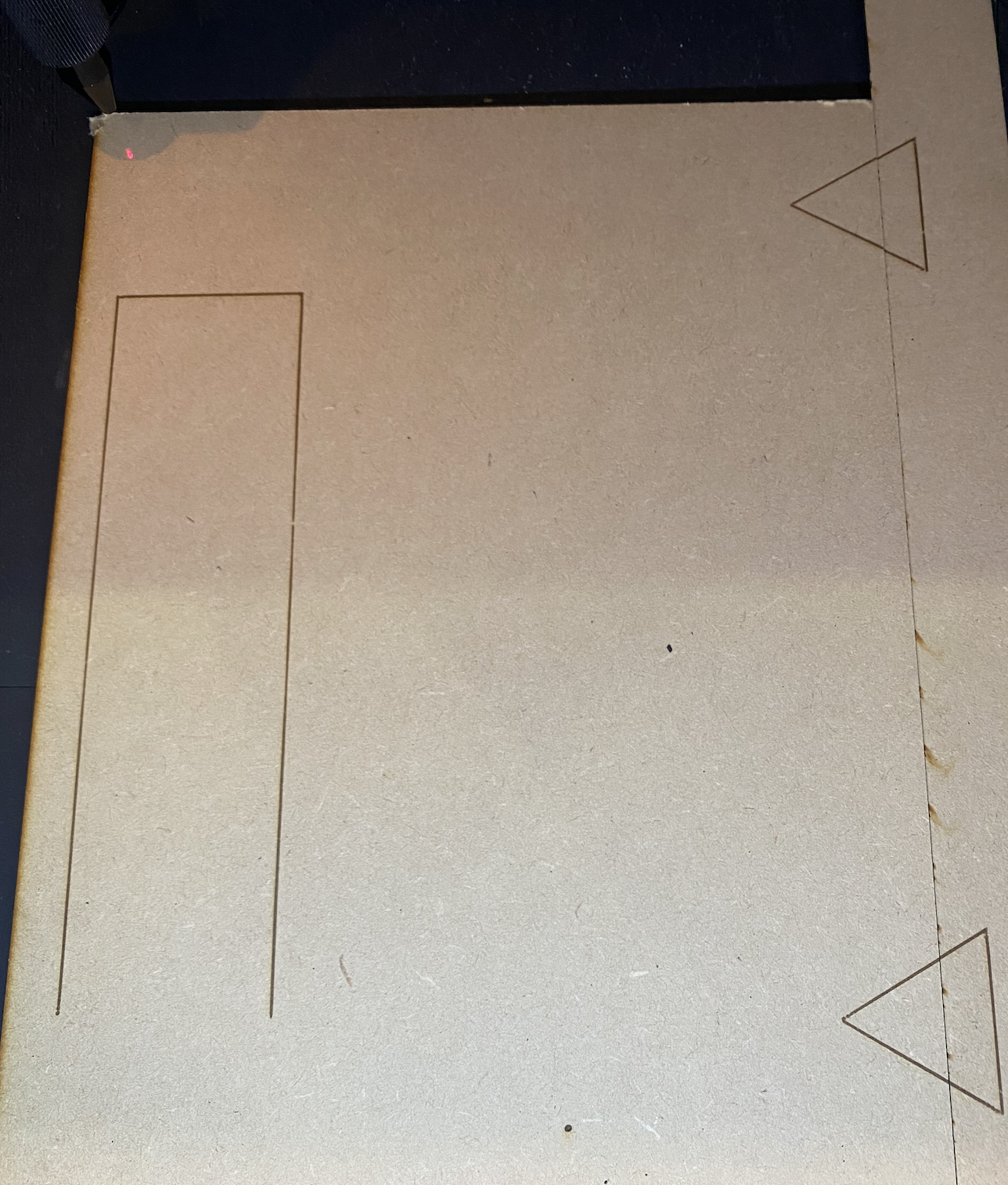

Efter att graveringen är klar bör guidemärkena delvis synas på hjälpmaterialet.
Steg 4.3 - Gravera andra sektionen

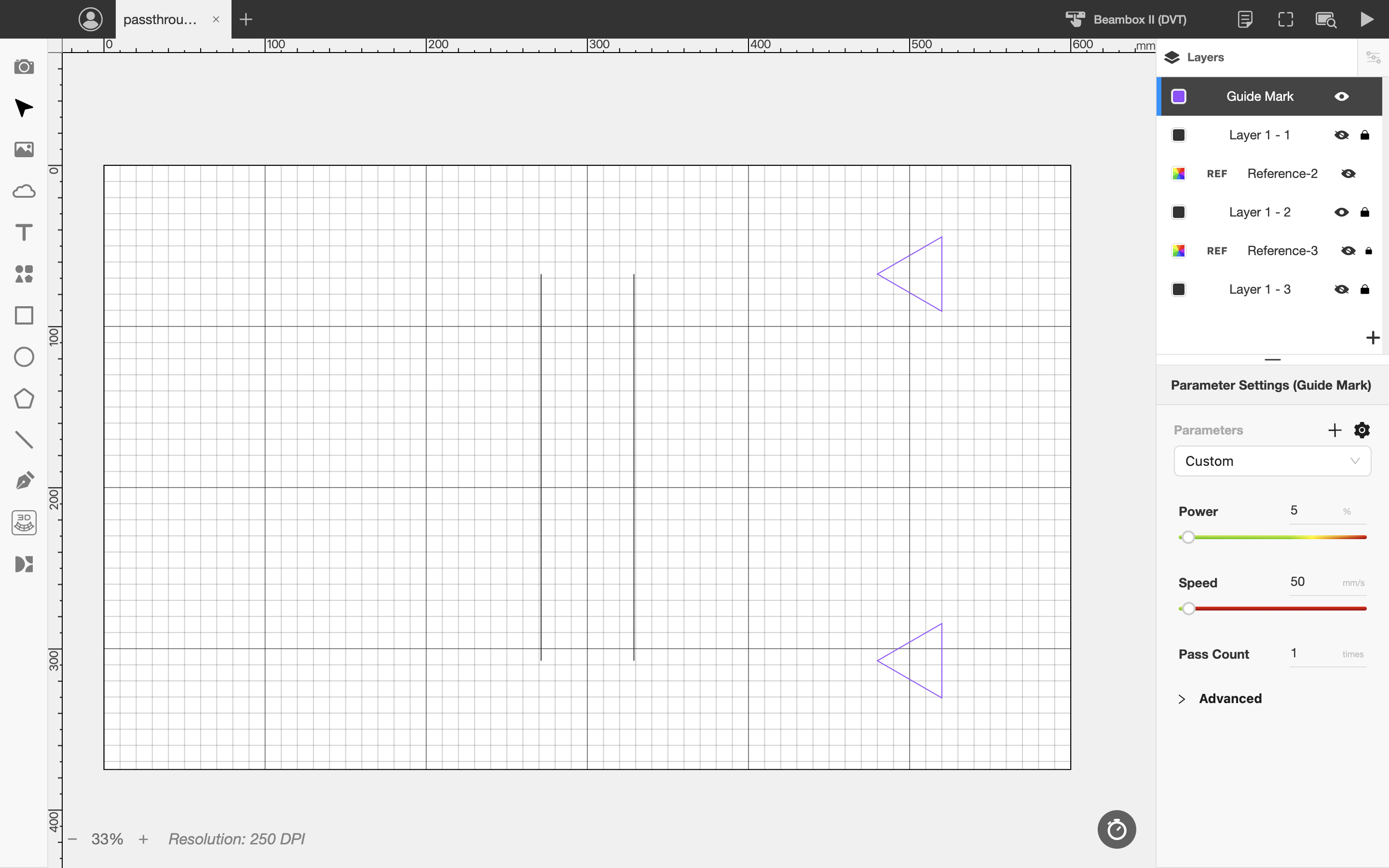

Stäng det första sektionslagret och öppna det andra sektionslagret.

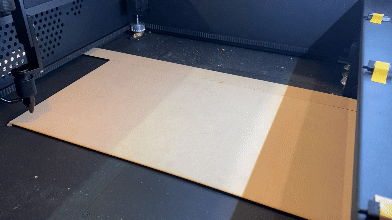

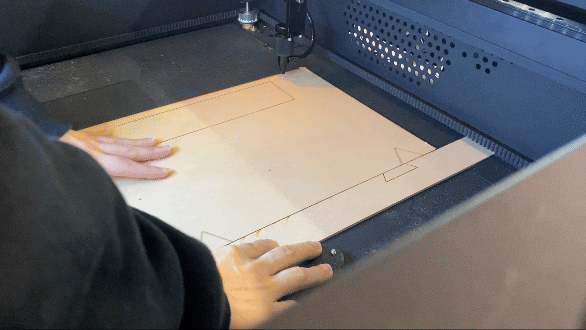

Flytta huvudmaterialet och rikta in de nedre guidemärkena på huvudmaterialet med de övre märkena på hjälpmaterialet innan du fortsätter med graveringen.
