Beskrivning

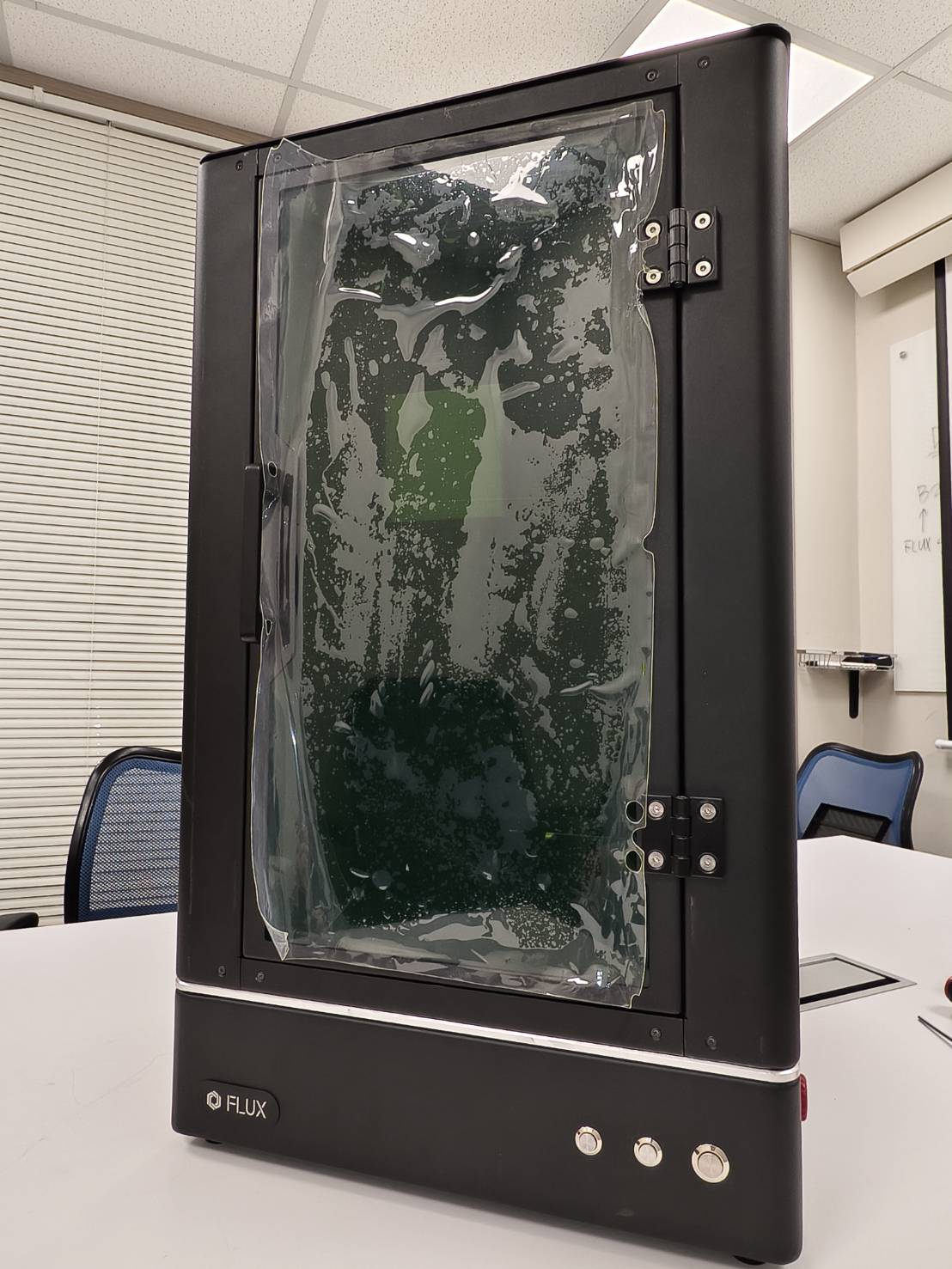

Denna artikel guidar dig genom installationen av den manuella dörren på Promark Desktop-versionen.
Modeller som stöds:
-
Promark Desktop D20 / D30 / D50
-
Promark MOPA High Contrast M20
Förpackningens innehåll
| Artikelnummer | Namn/Beskrivning | Antal | Anmärkning |
| A | Vänster hölje (med kretskort) | 1 st | |
| B | Höger hölje | 1 st | |
| C | Tvärstag | 2 st | |
| D | Dörrenhet (med gångjärn) | 1 st | |
| E | Bakre hölje | 1 st | |
| F | Bakre fot | 2 st | |
| G | Silverplatta | 1 st | |
| H | Kabelplatta | 1 st | |
| I | Övre kåpa | 1 st | |
| J | Kabel 1 (Dörrsensorkabel) | 1 st | |
| K | Kabel 2 (Rotationskabel) | 1 st | |
| S1 | T8 Torxskruv | 16 st | Två extra medföljer |
| S2 | M4*8 (3mm Hex) Försänkt insexskruv | 7 st | En extra medföljer |
| S3 | M4*12 (3mm Hex) Platt insexskruv | 9 st | En extra medföljer |
| S4 | M4*10 (3mm Hex) Försänkt insexskruv | 5 st | En extra medföljer |
| S5 | M3*6 (2,5mm Hex) Skålskruv med insexhuvud | 5 st | En extra medföljer |
| T1 | 2,5 mm insexnyckel | 1 st | |
| T2 | T8 Torx-skruvmejsel | 1 st |
Verktyg:
Egen förberedelse:
Stjärnskruvmejsel
Steg 1

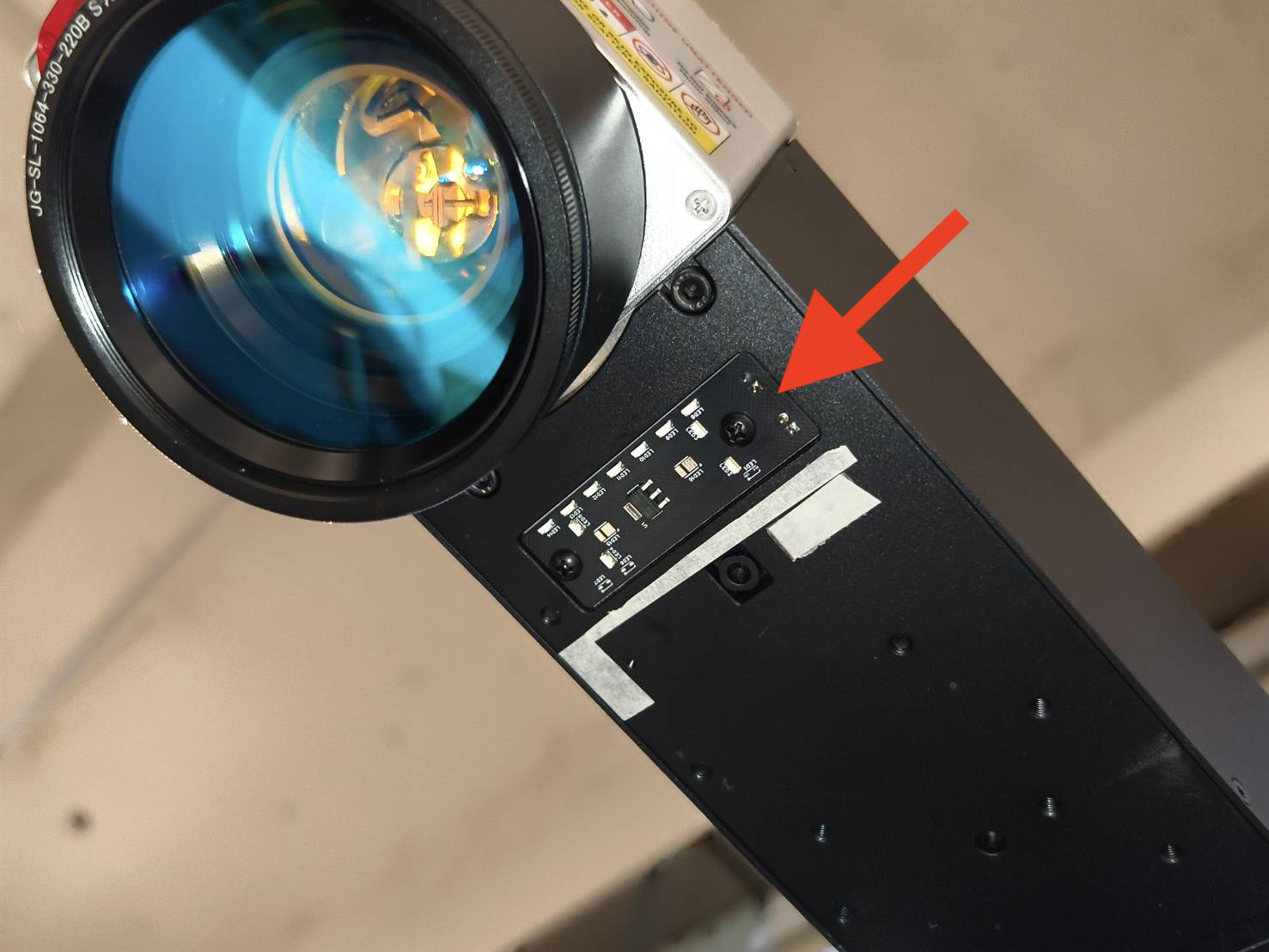

Se följande guide för att byta ut kamerans LED-kort.
(Syftet är att byta till ett annat LED-kort för att förhindra överexponering när den manuella luckan är monterad.)
Promark - Byte av kamera-LED-kort
Steg 2

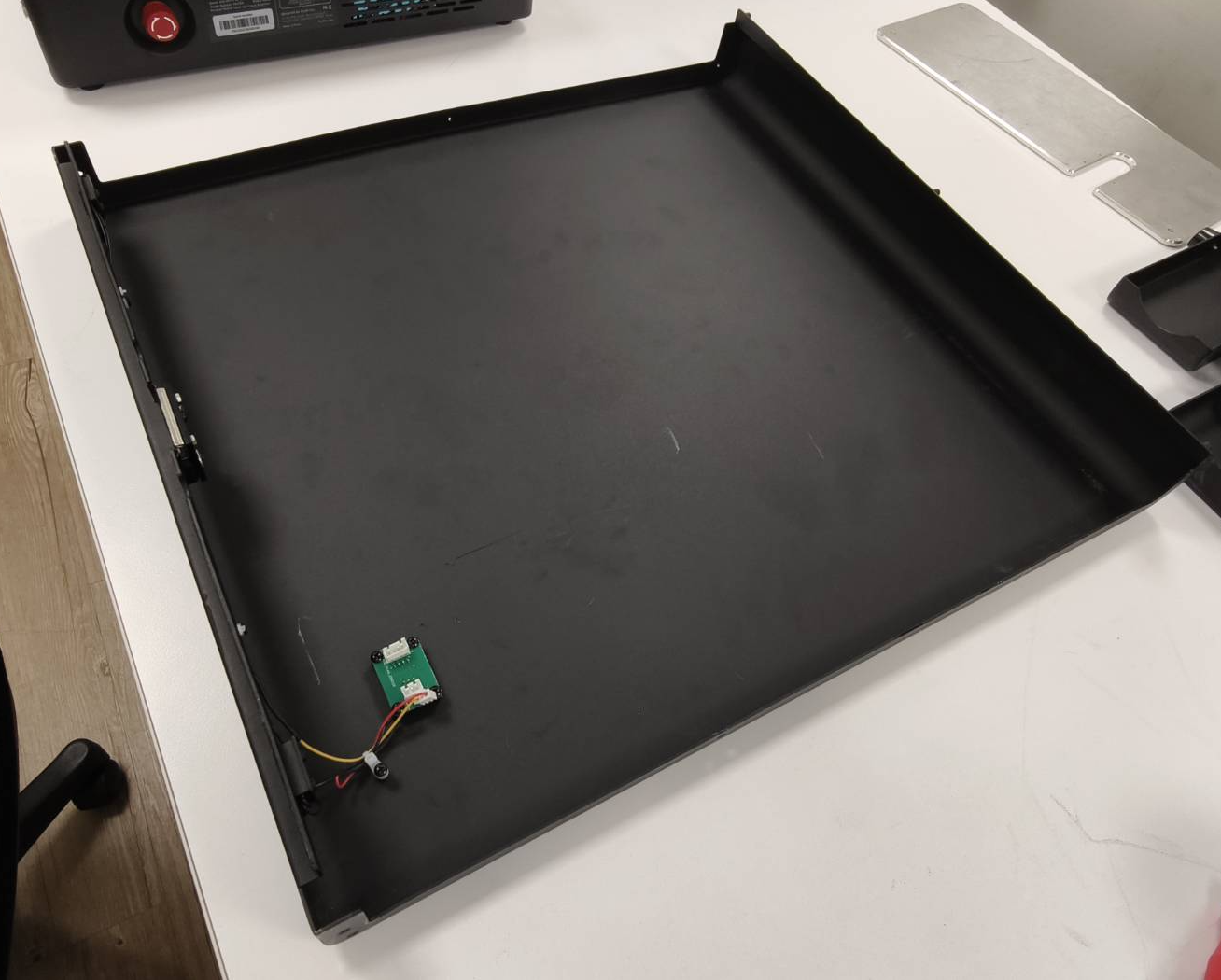

Lokalisera vänster sidopanel (A), den med det lilla kretskortet, och placera den plant på bordet med kretskortssidan uppåt, enligt bilden.
Steg 3
Lokalisera tvärstången (C) och fäst den med 2 st T8-skruvar (S1).

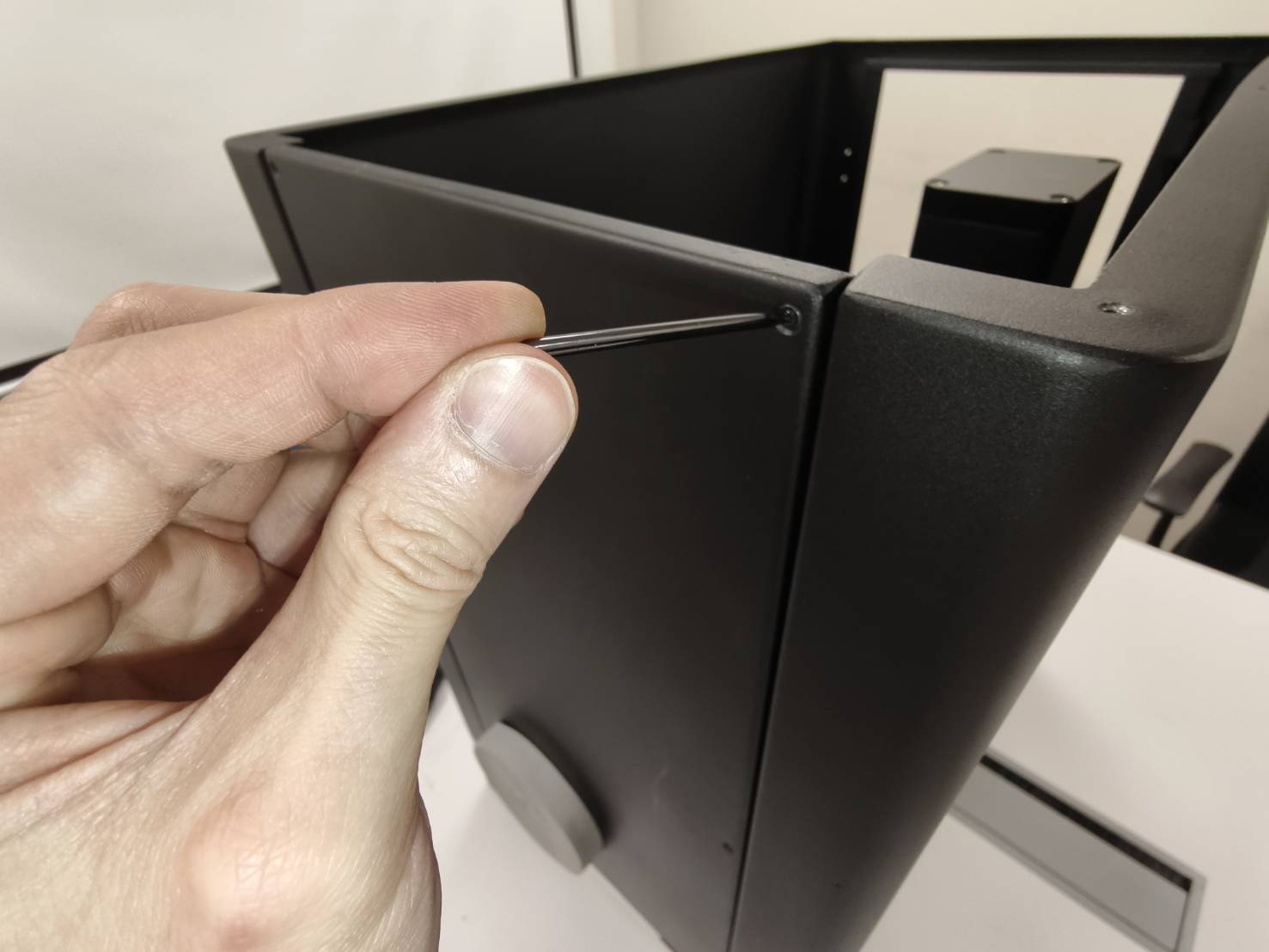

Steg 4

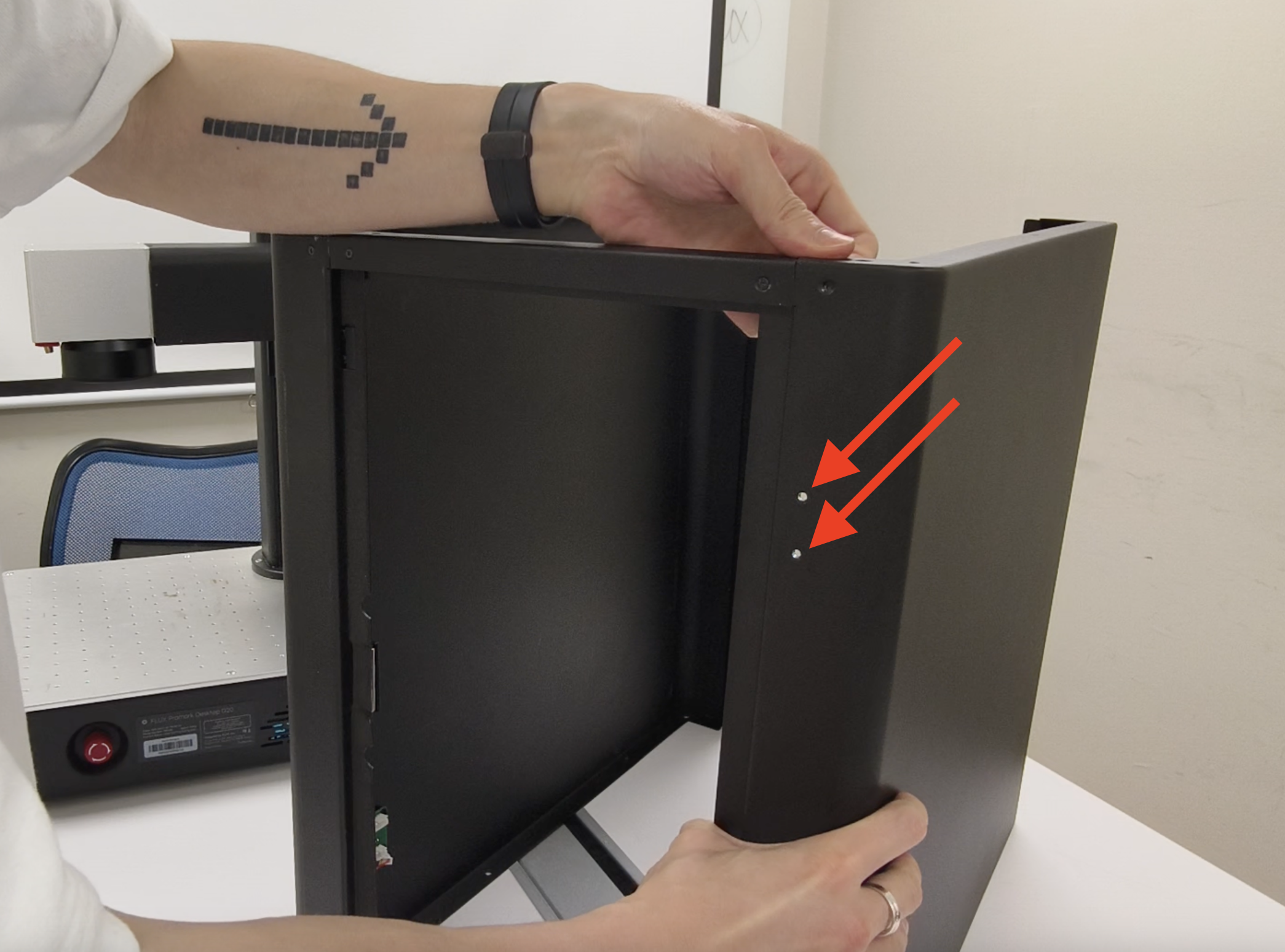

Ställ vänster sidopanel upprätt och lokalisera höger sidopanel (B).
Fäst höger sidopanel på tvärstången och säkra den med 2 st T8-skruvar (S1).
(Obs: Säkerställ att skruvhålen på höger sidopanel är vända framåt.)
Steg 5

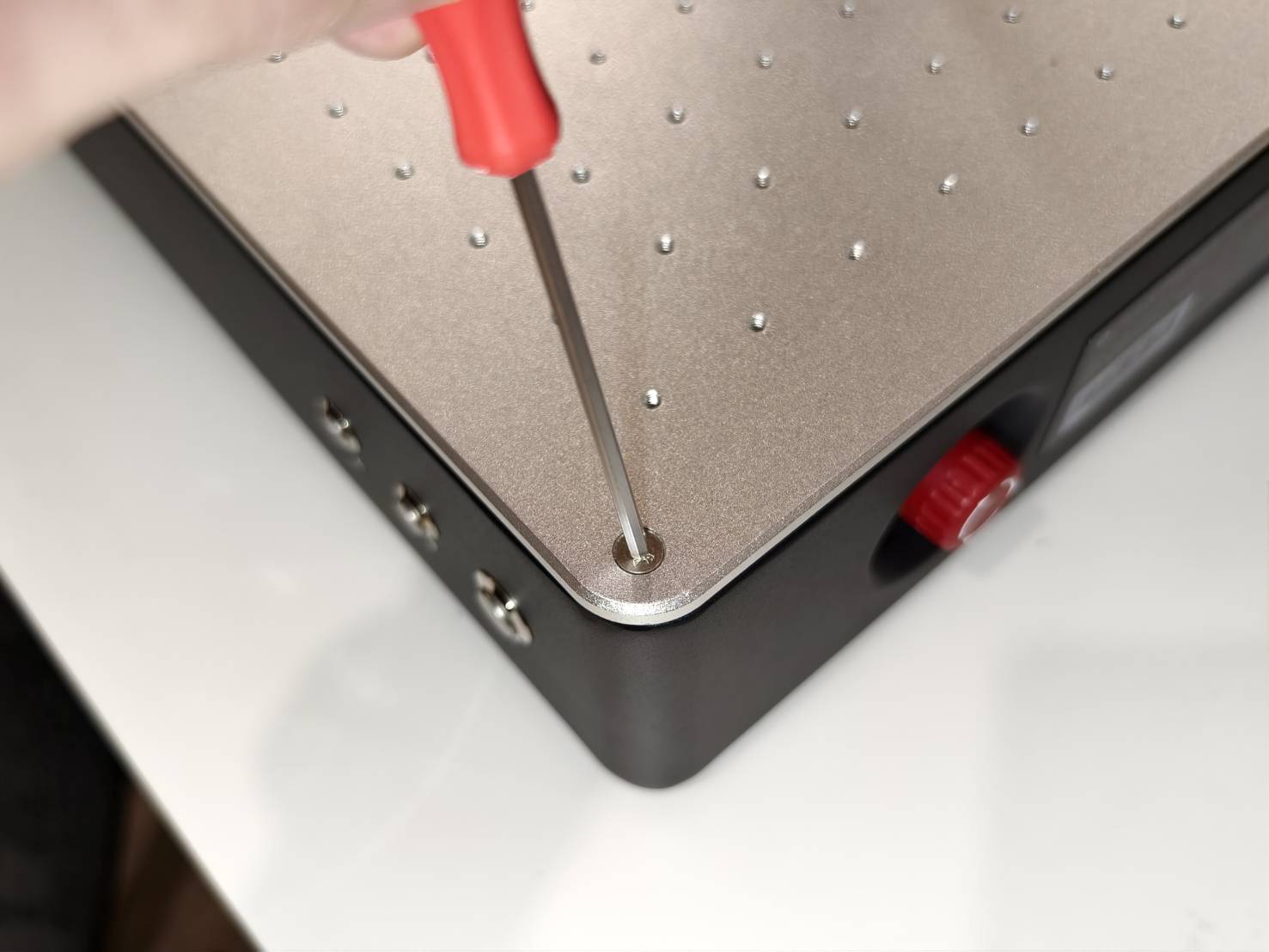

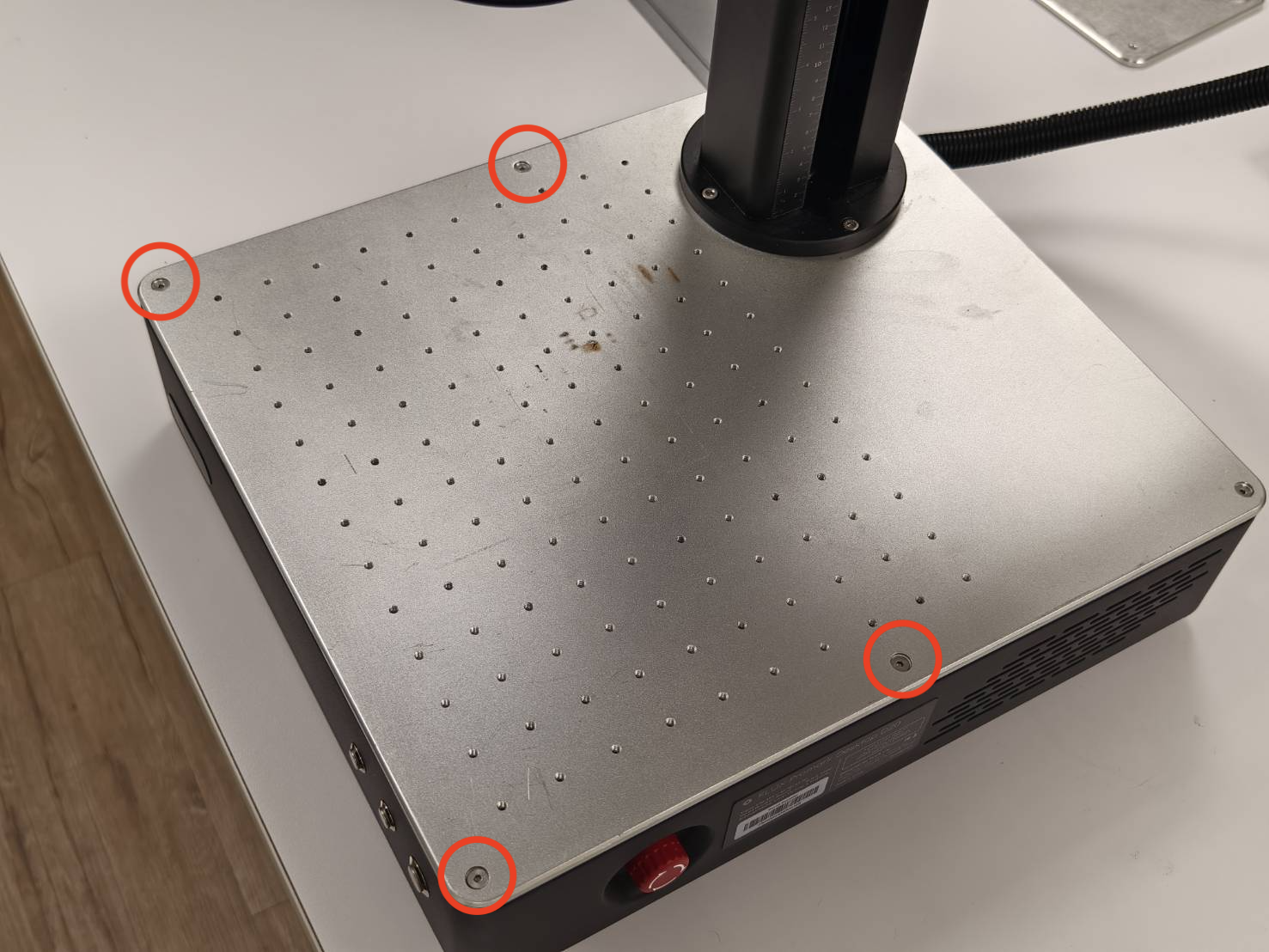

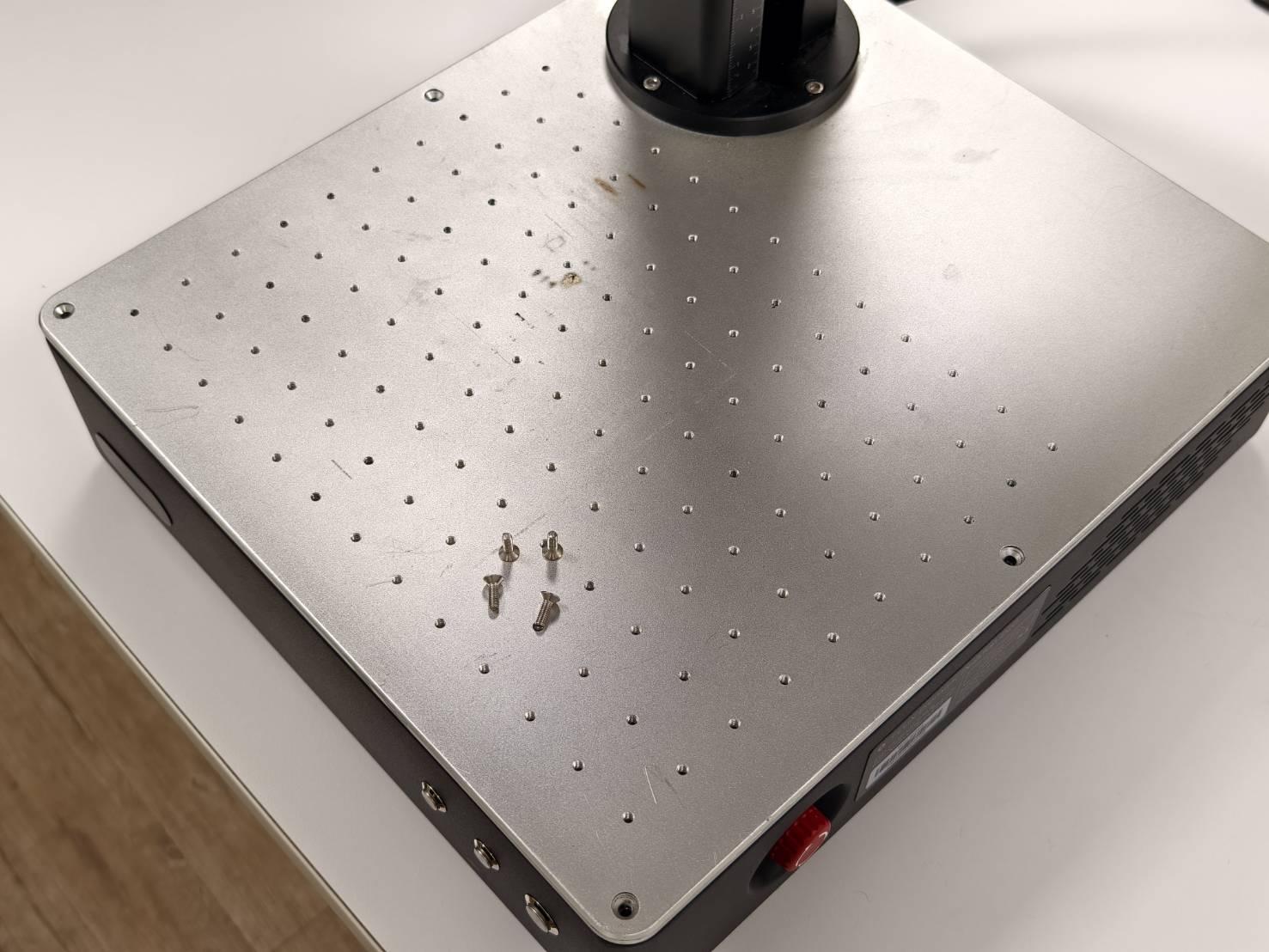

Ta bort de fyra skruvarna från maskinens huvuddel. (2,5 mm insexnyckel x 4 st)
Steg 6
Placera de monterade vänster- och högersidopanelerna direkt på maskinen, med den horisontella stången framtill.
Steg 7

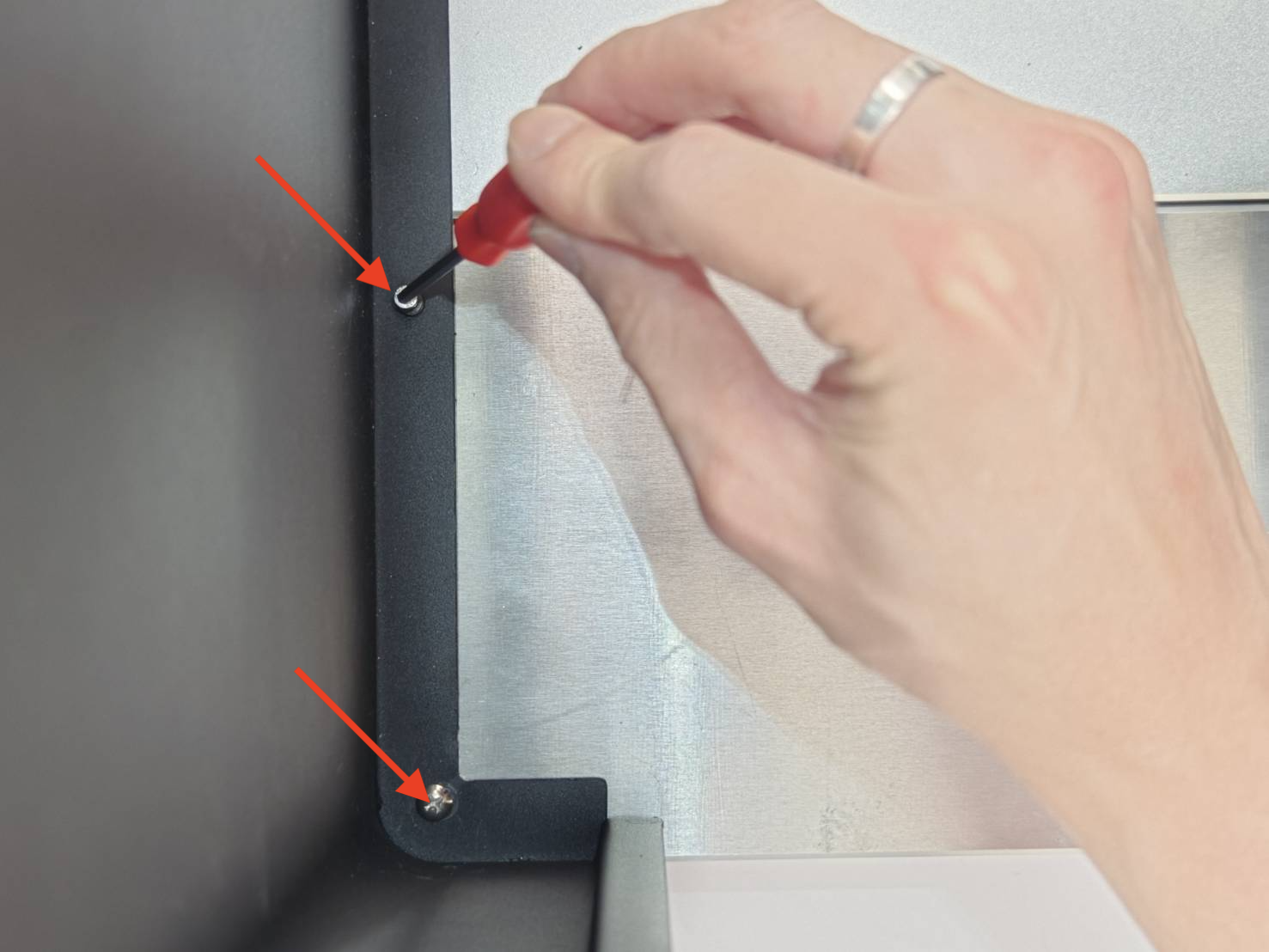

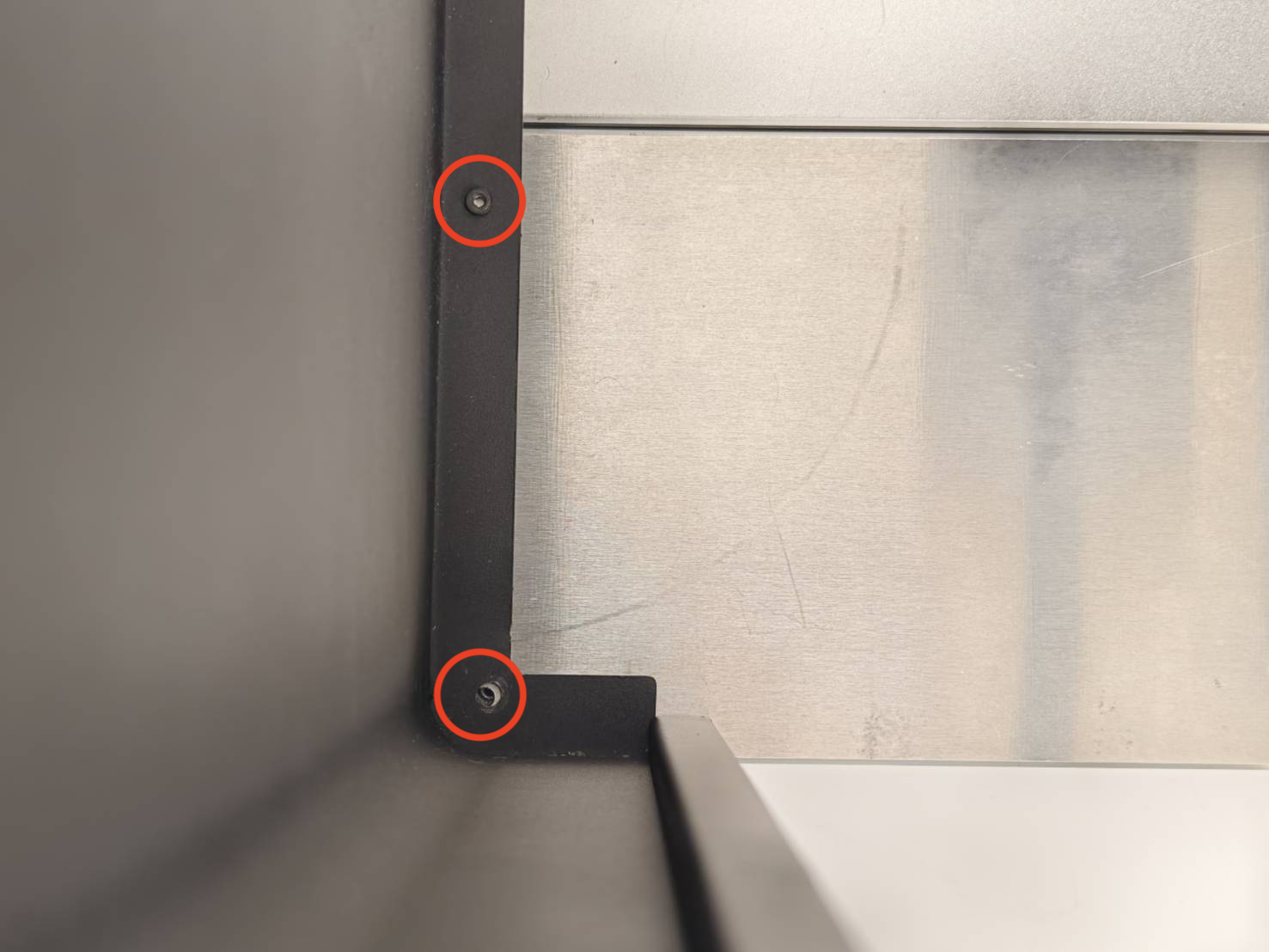

Montera den nedre horisontella stången (C). Använd T8-skruvar (S1) x 4 st för att fästa den, två på varje sida.
Steg 8
Skjut hela kåpan bakåt och rikta in den med kanten på maskinens arbetsyta.

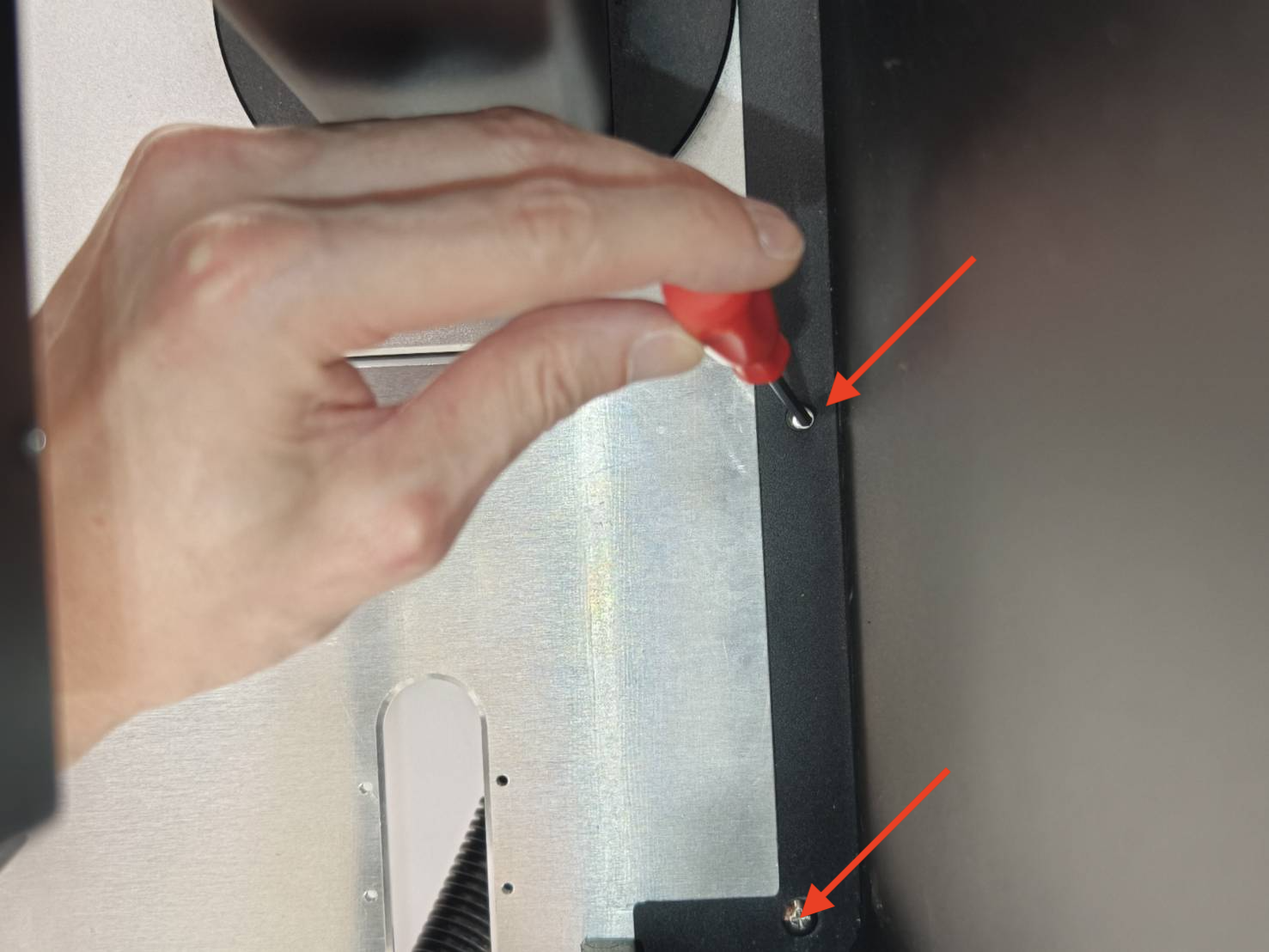

Steg 9

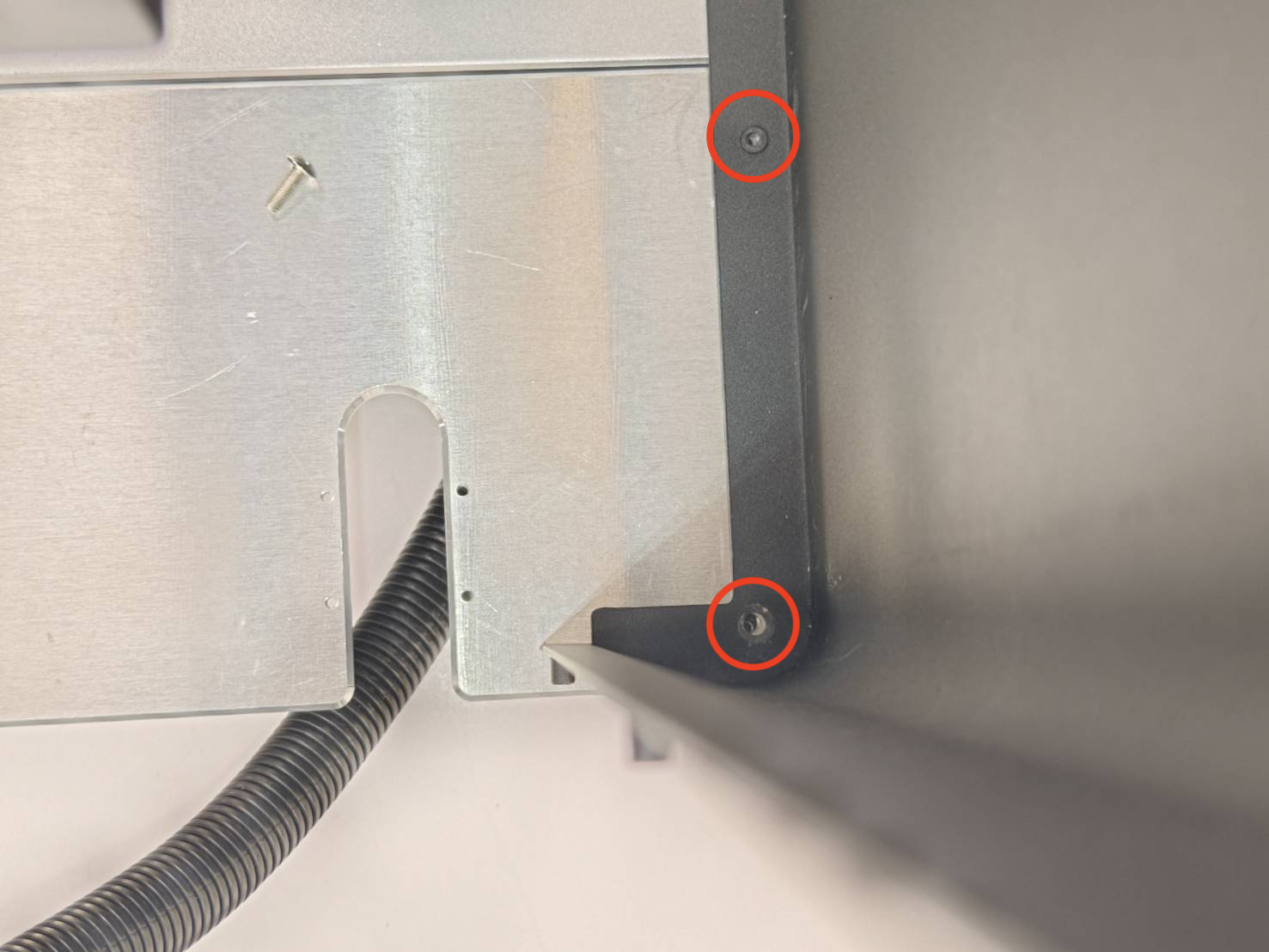

Fäst de fyra skruvarna på arbetsytan, två på varje sida.
[S3] [M4*12 (3 mm) försänkta insexskruvar x 4 st]
(Observera att videon endast är en demonstration. Skruvarna kan skilja sig från de du har.)
Steg 10

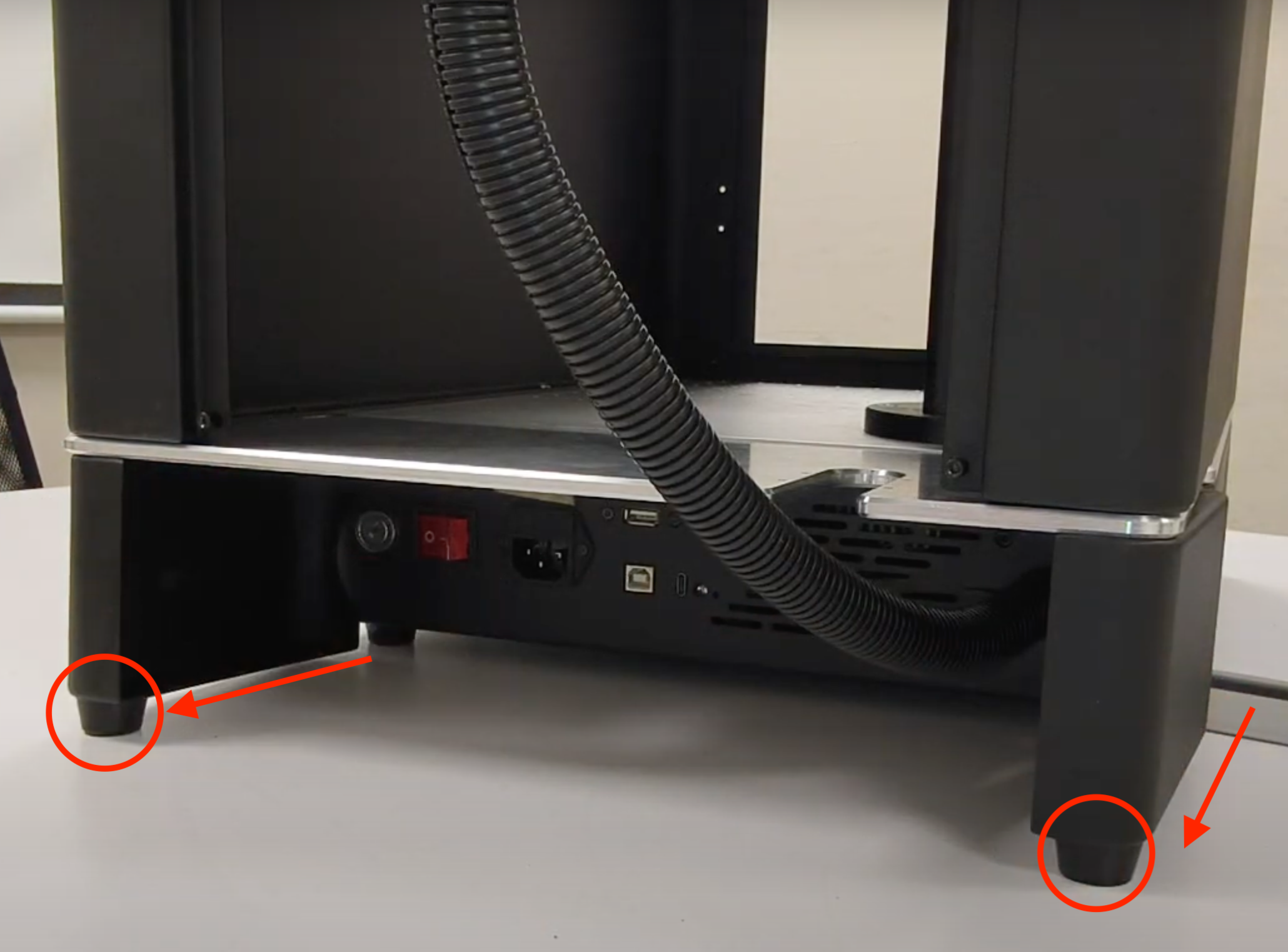

Vänd maskinen eller flytta dig till maskinens baksida.
Placera eller sätt in den silverfärgade bakre listen (G) och den bakre trimfoten (F) i maskinens underdel.
⚠︎ Observera: Fotdynorna på den bakre trimfoten (F) måste placeras på maskinens baksida.

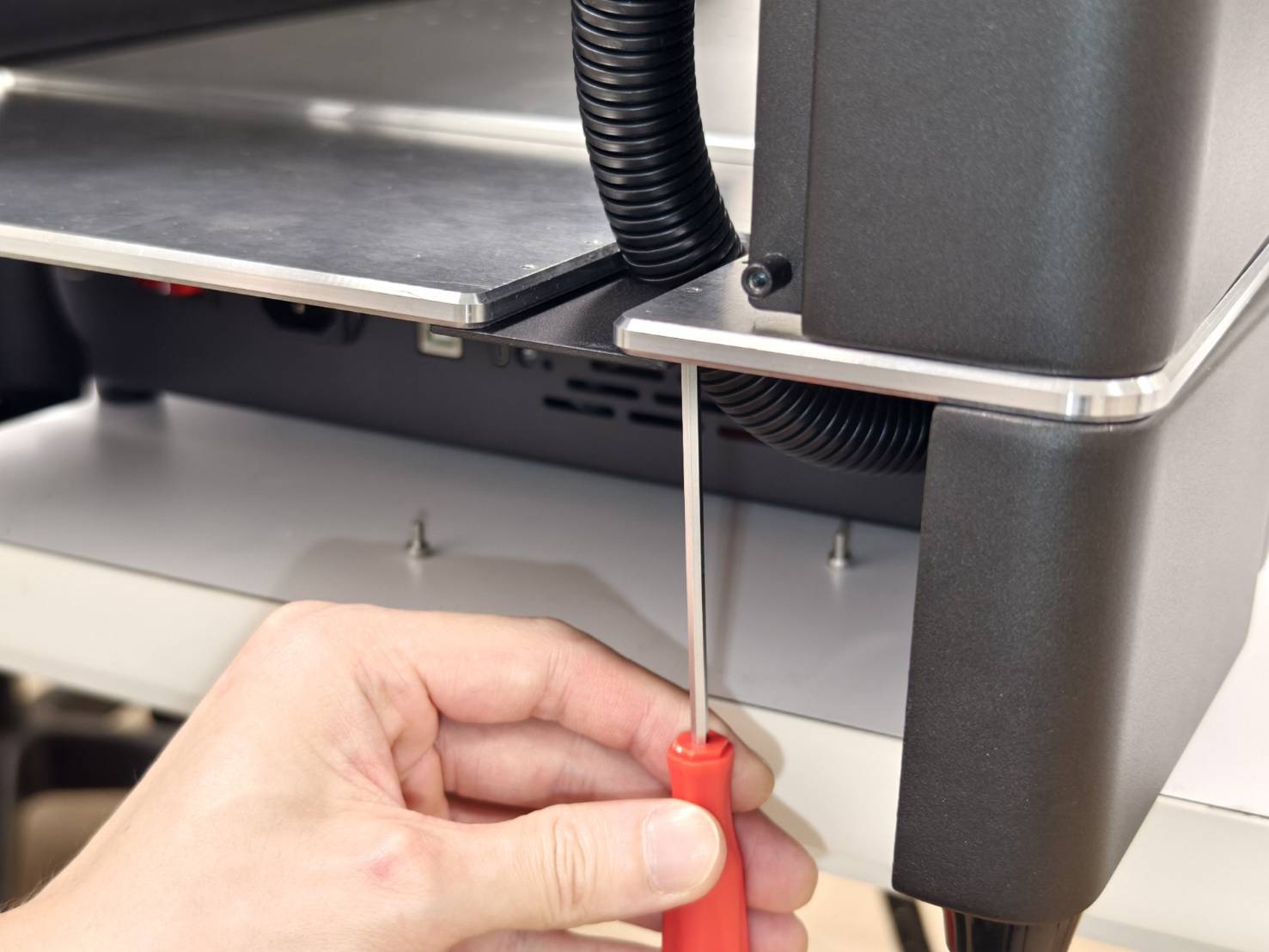

Steg 11
Fäst fyra skruvar, två på varje sida.
(Se till att den silverfärgade bakre listen och den bakre trimfoten är ordentligt fastsatta. Om skruvarna inte kan dras åt kan du behöva justera positionen för den silverfärgade listen eller den bakre trimfoten.)
[S3] [M4*12 (3 mm) försänkta insexskruvar x 4 st]
Steg 12

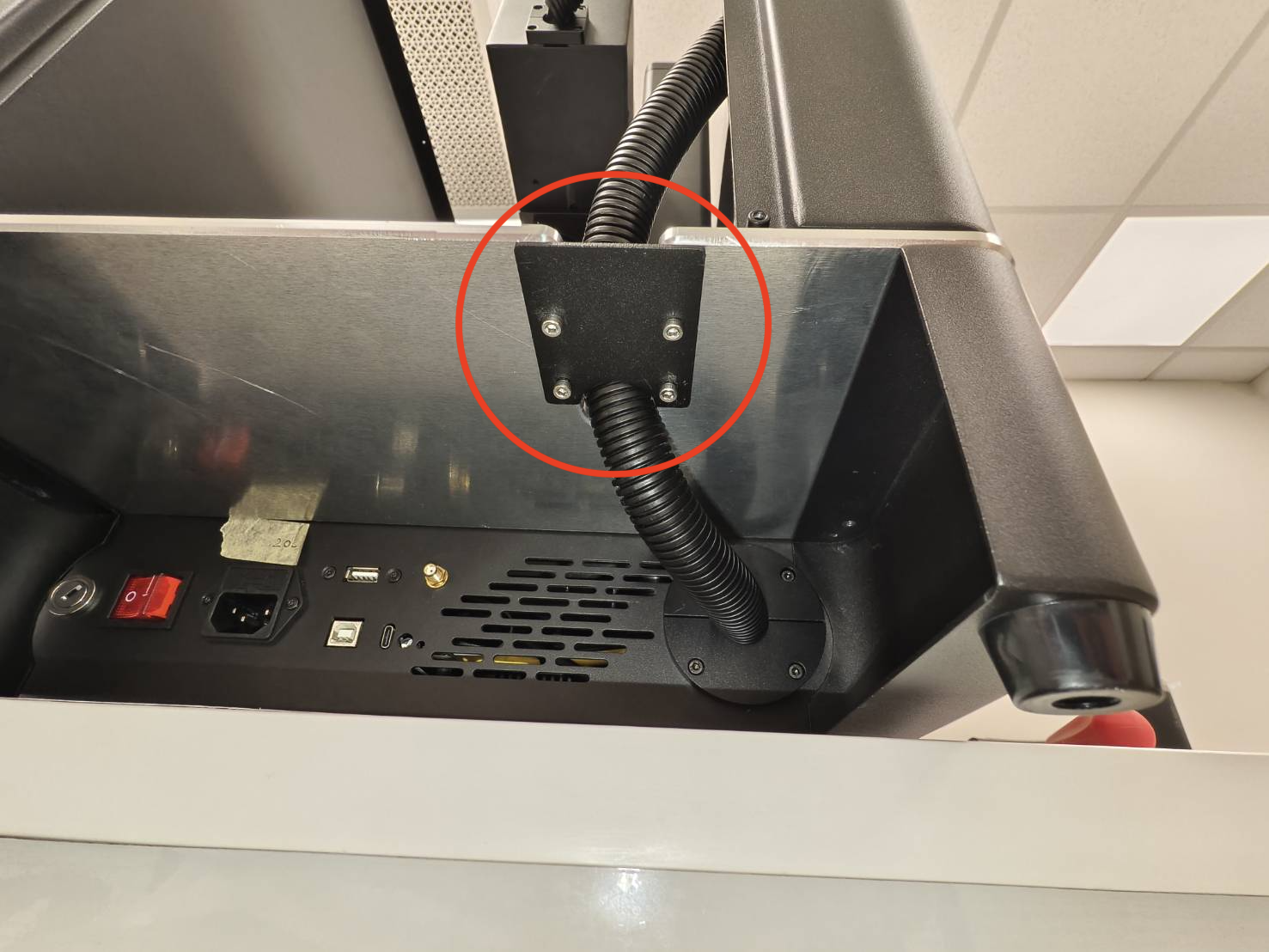

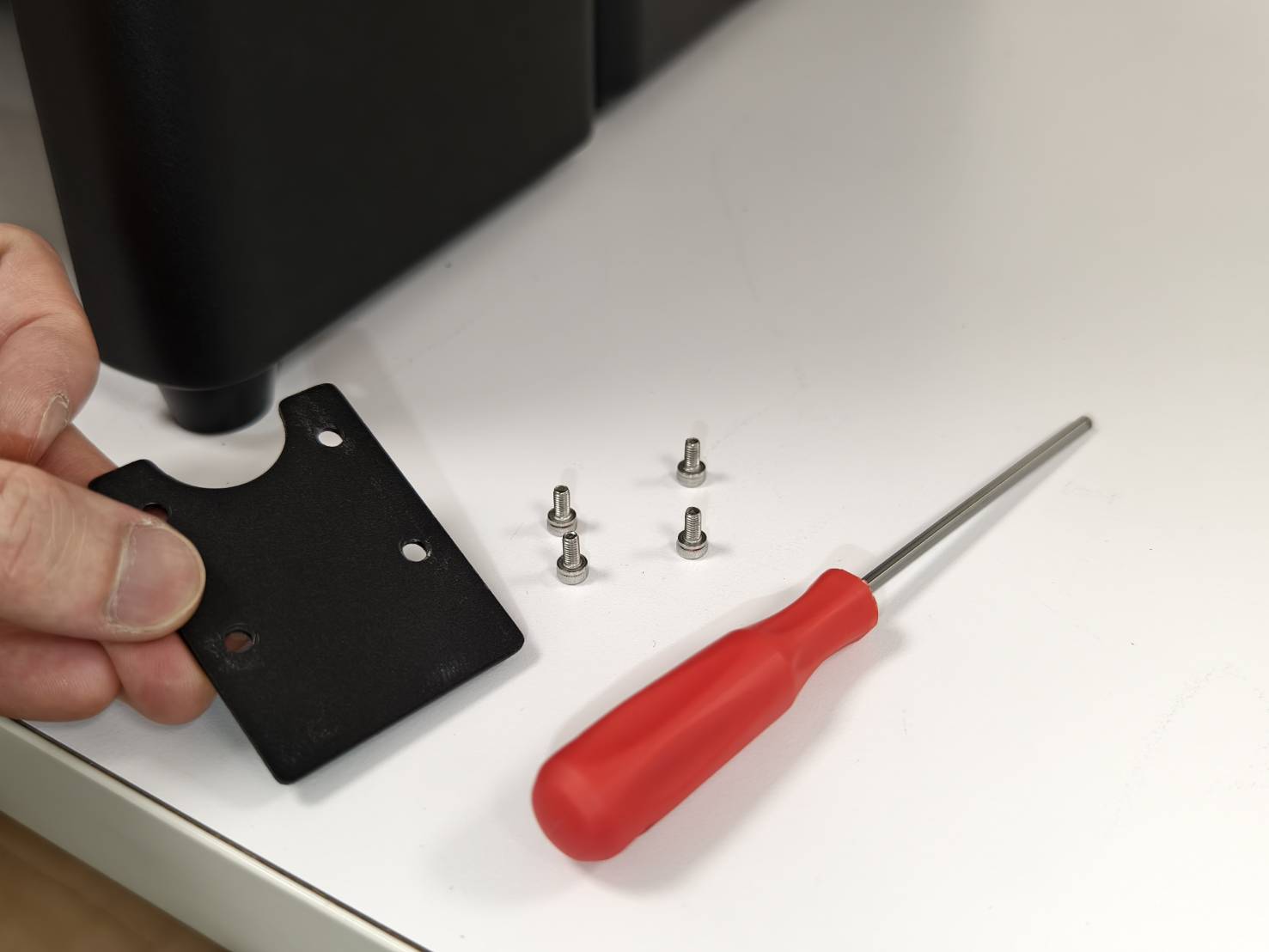

Fäst bandkabelskyddet (H) nedifrån och upp.
[S5] [M3*6 (2,5 mm) Platta insexskruvar x 4 st]
Steg 13

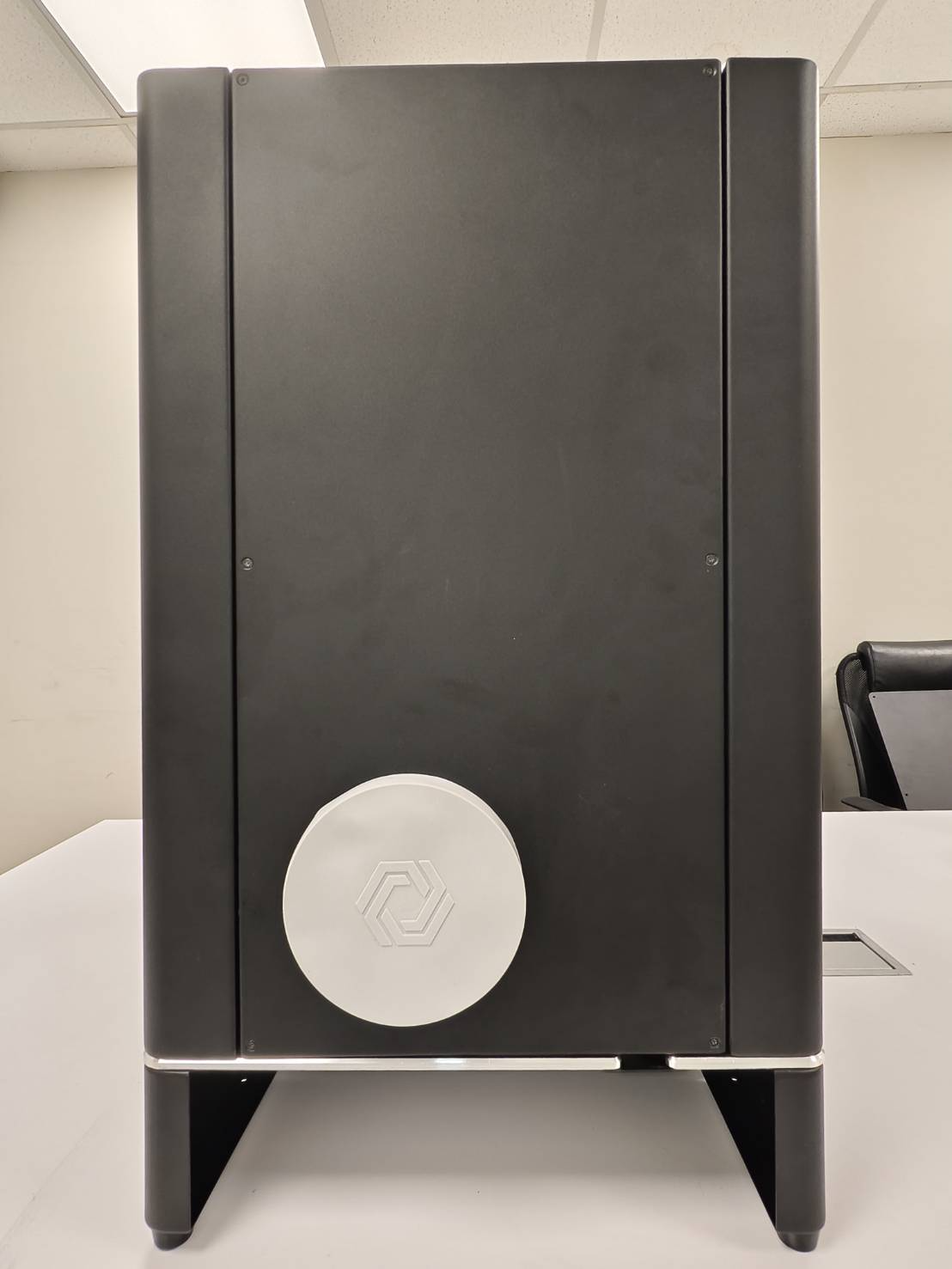

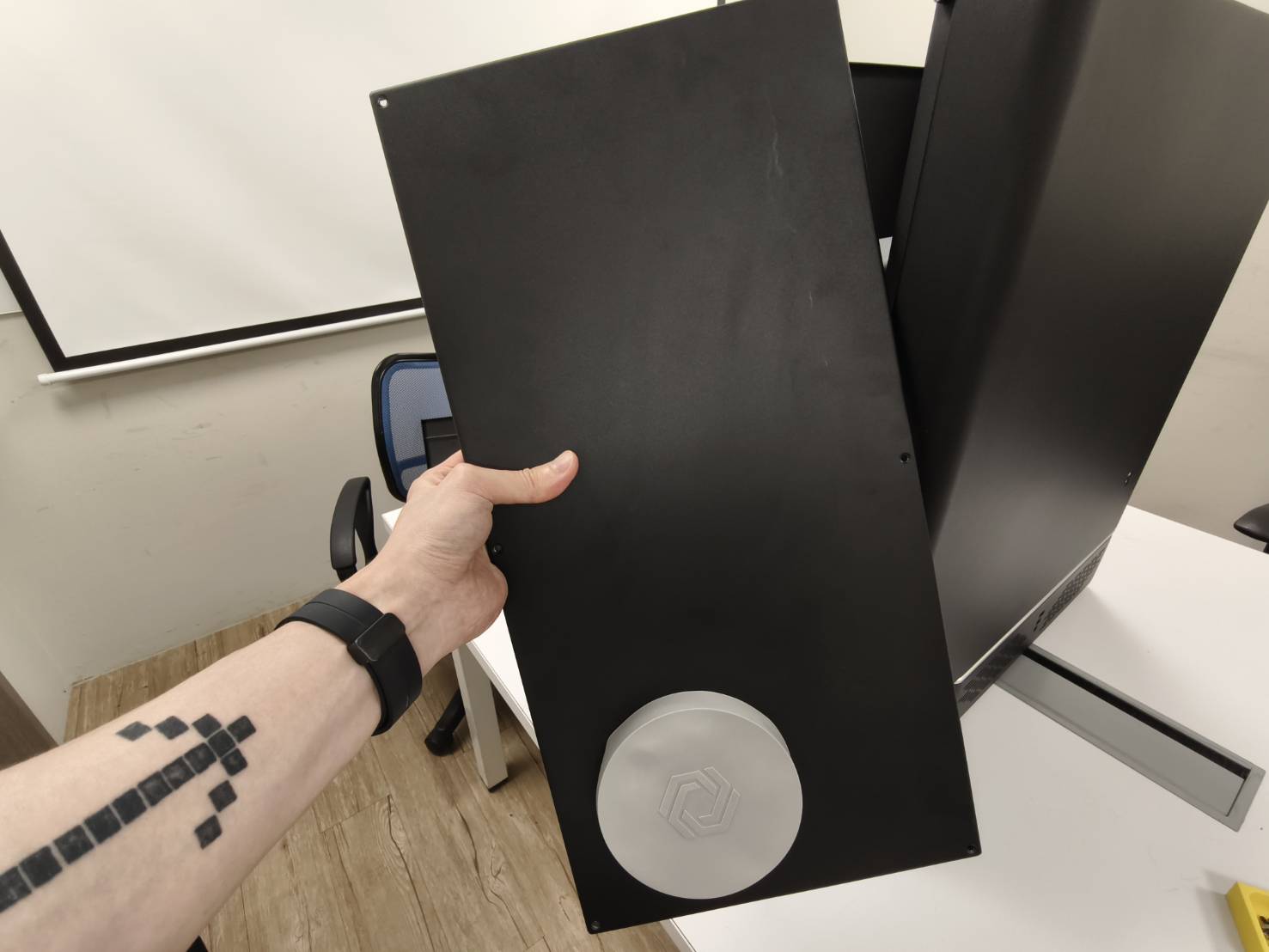

Fäst den bakre täckplattan (E) med 6 st T8-skruvar (S1).

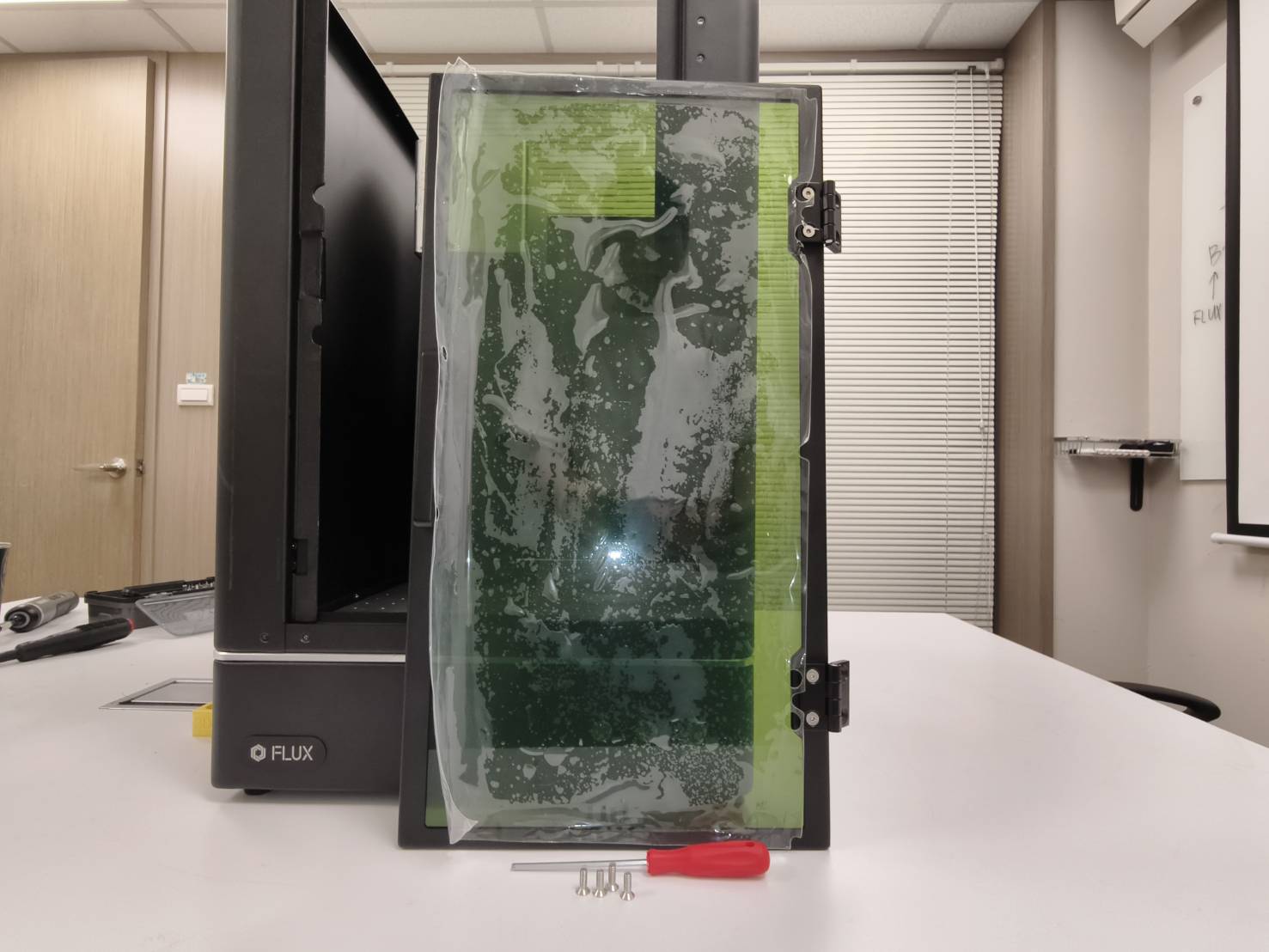

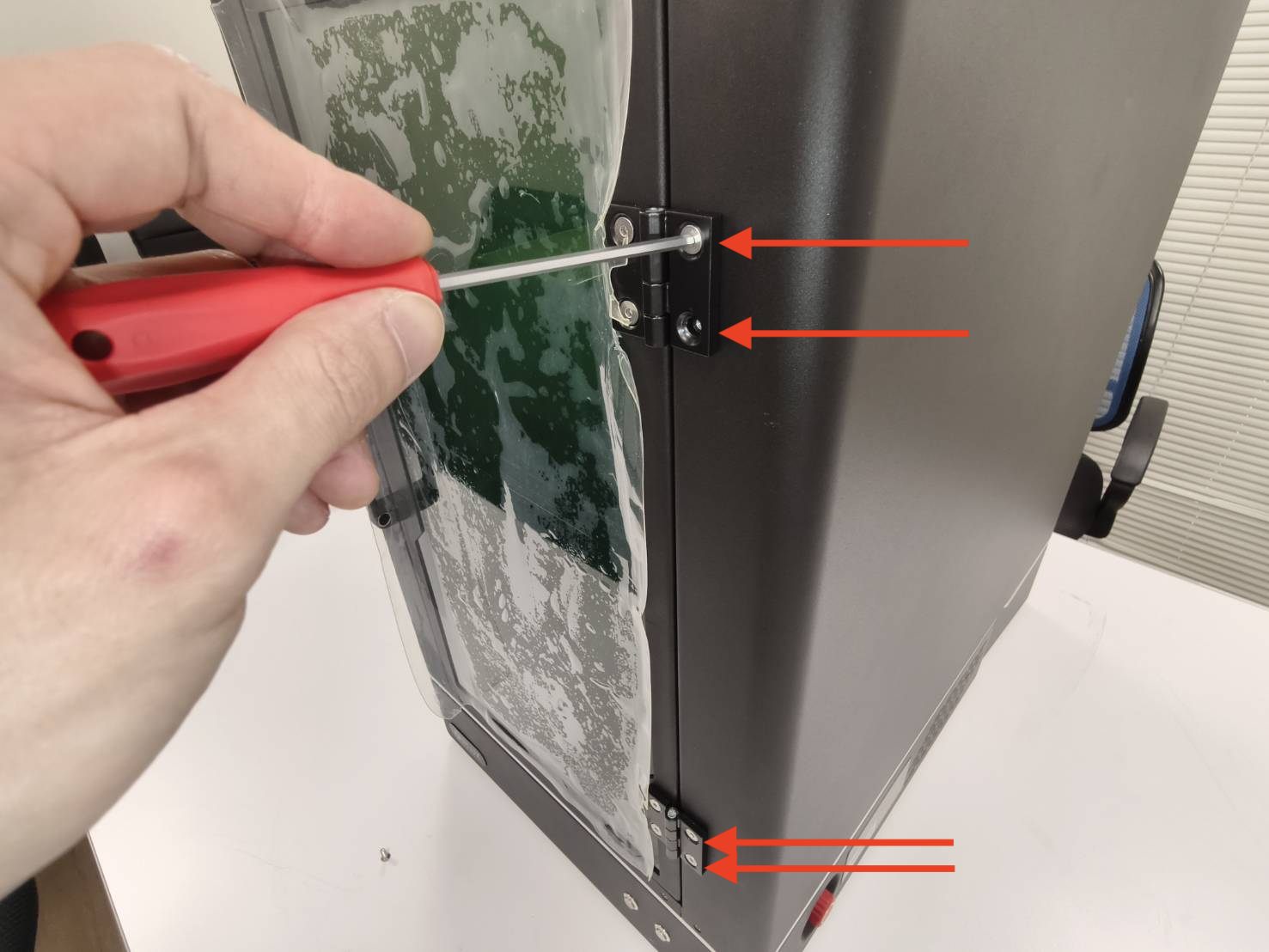

Steg 14
Montera framdörren (D).
[S4] [M4*10 (3 mm) Försänkta insexskruvar x 4 st]
Steg 15

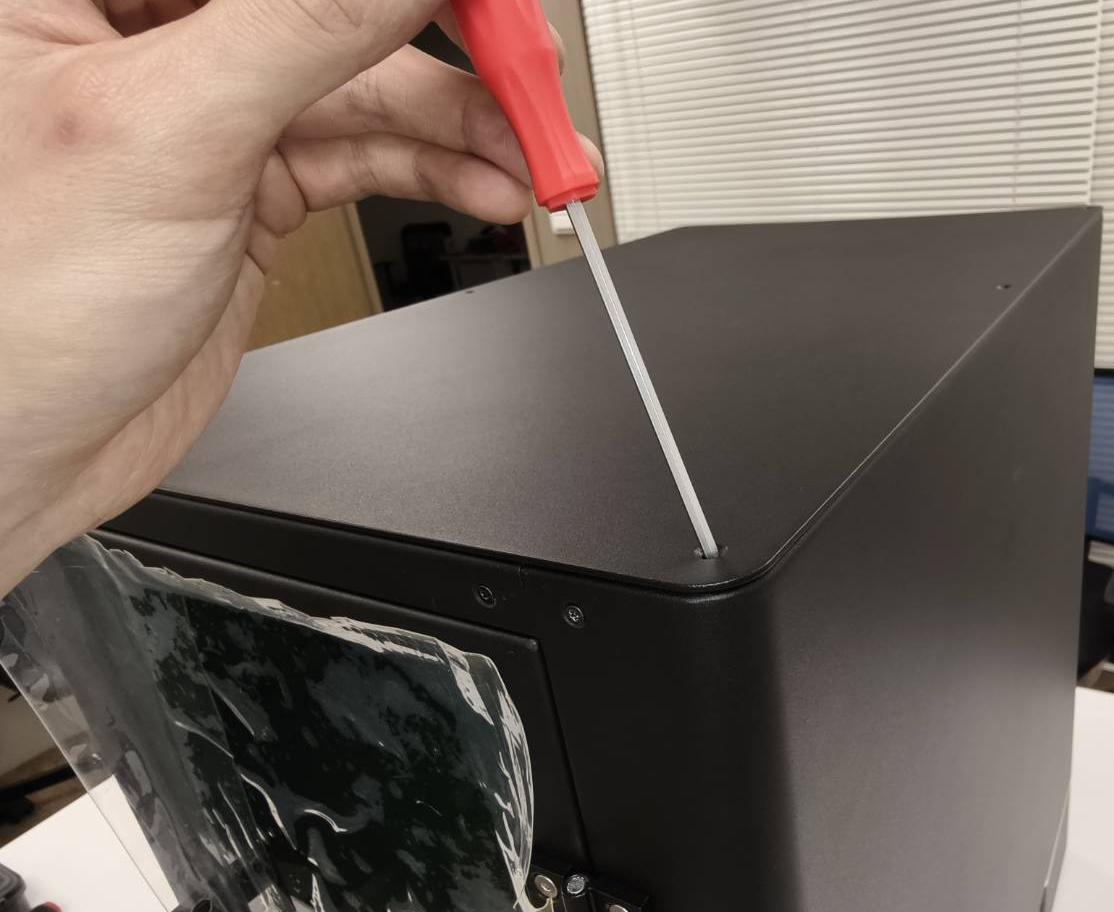

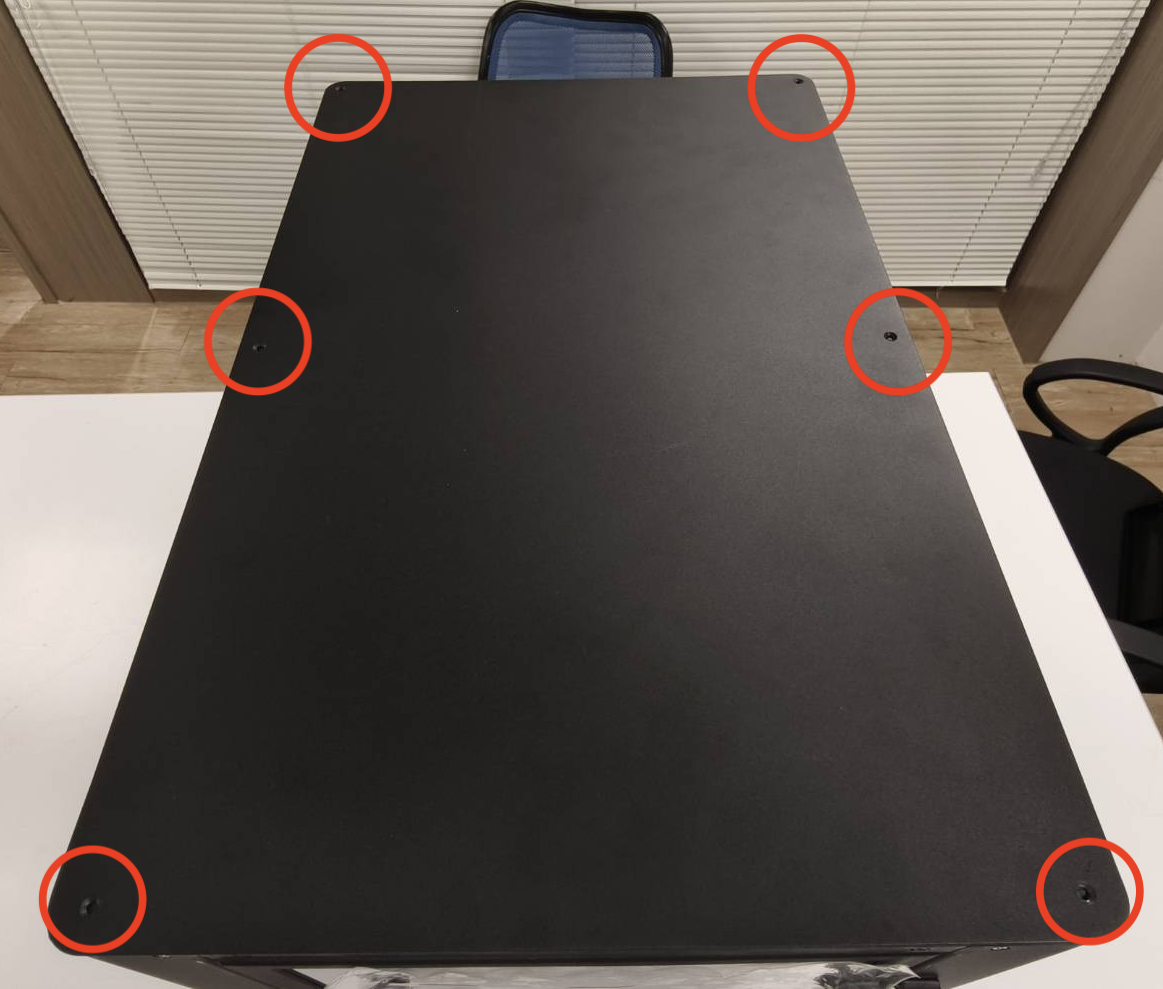

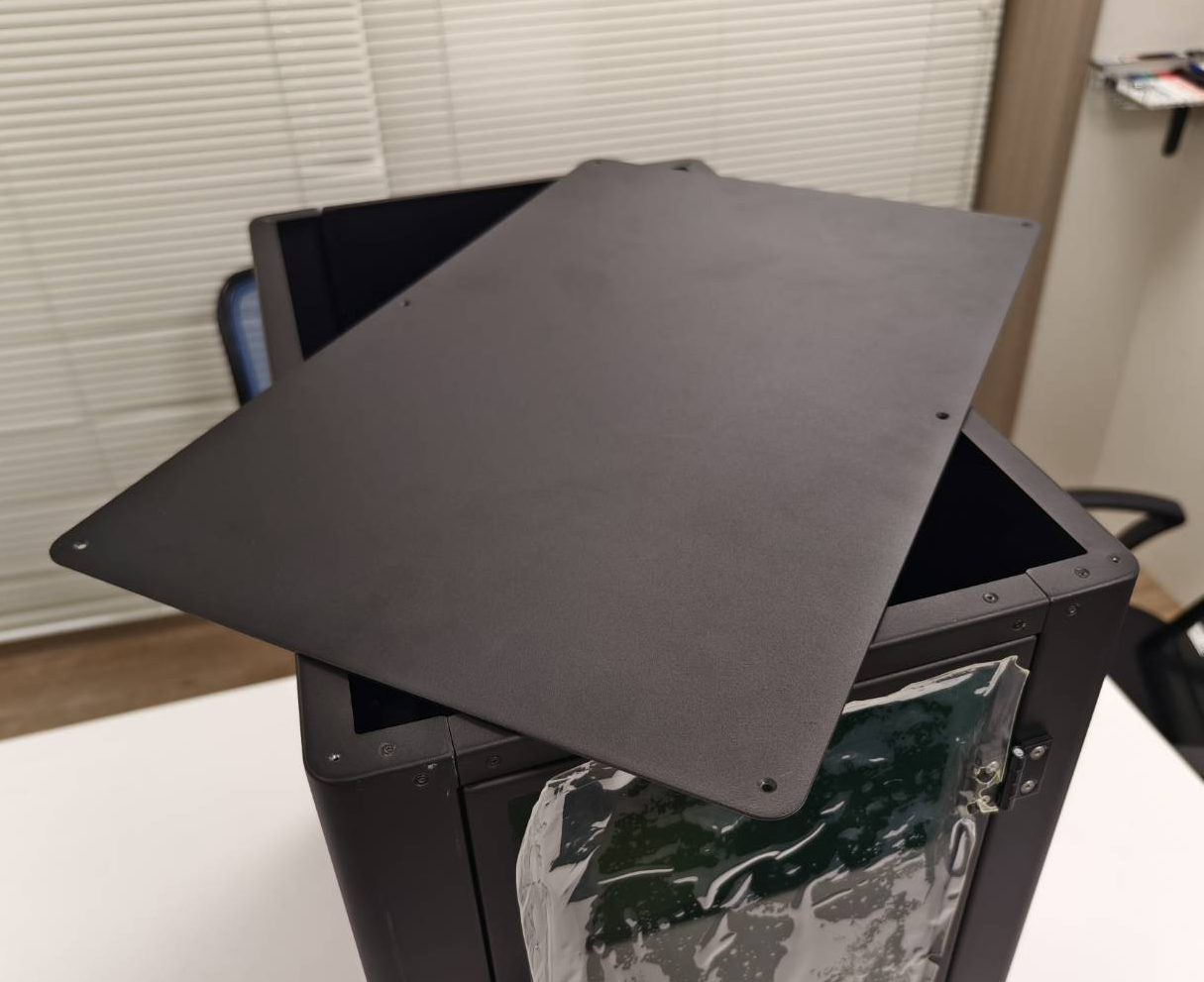

Montera topplocket (I) på maskinen.
[S2] [M4*8 Platta insexskruvar x 6 st]
Steg 16

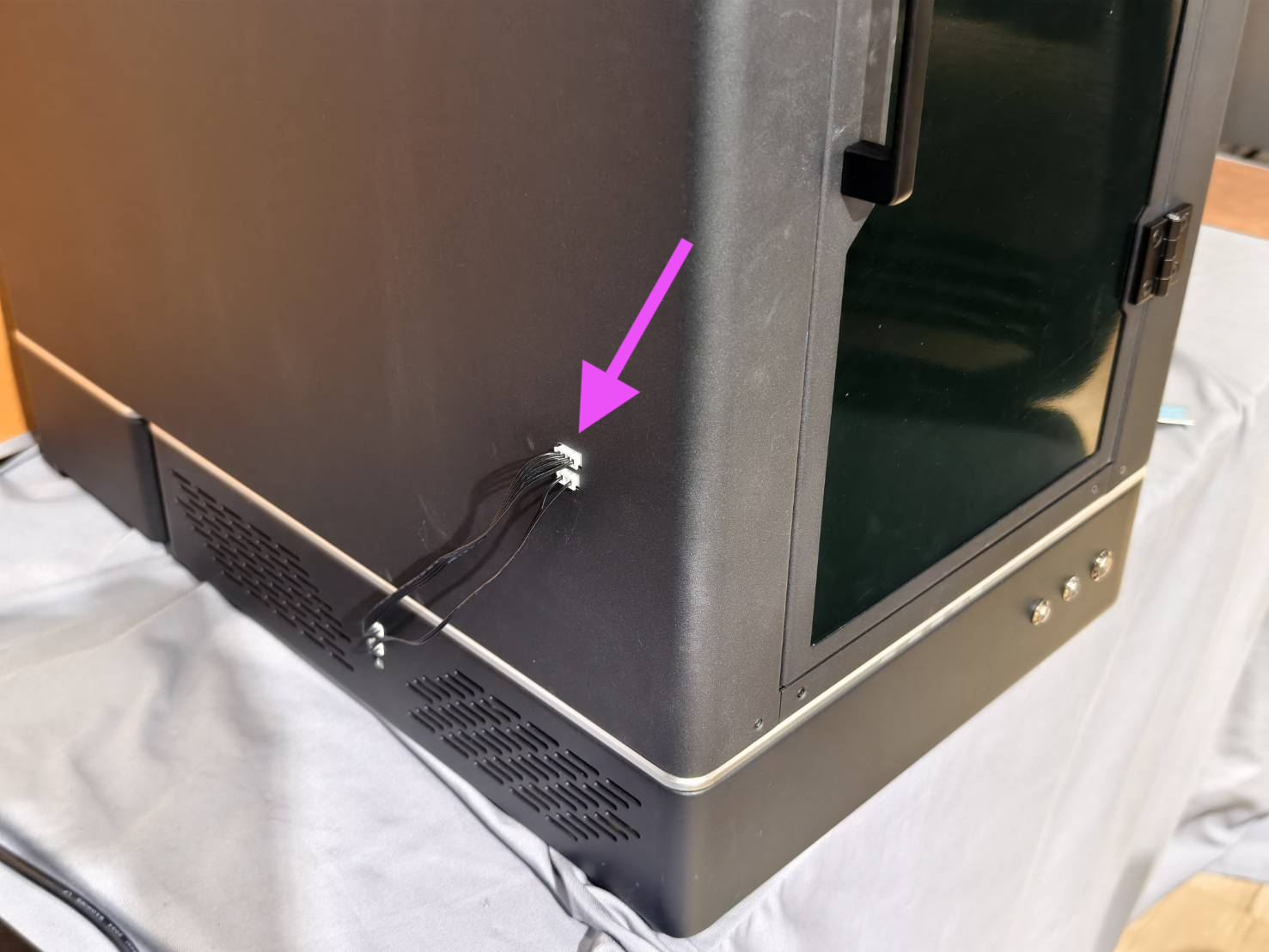

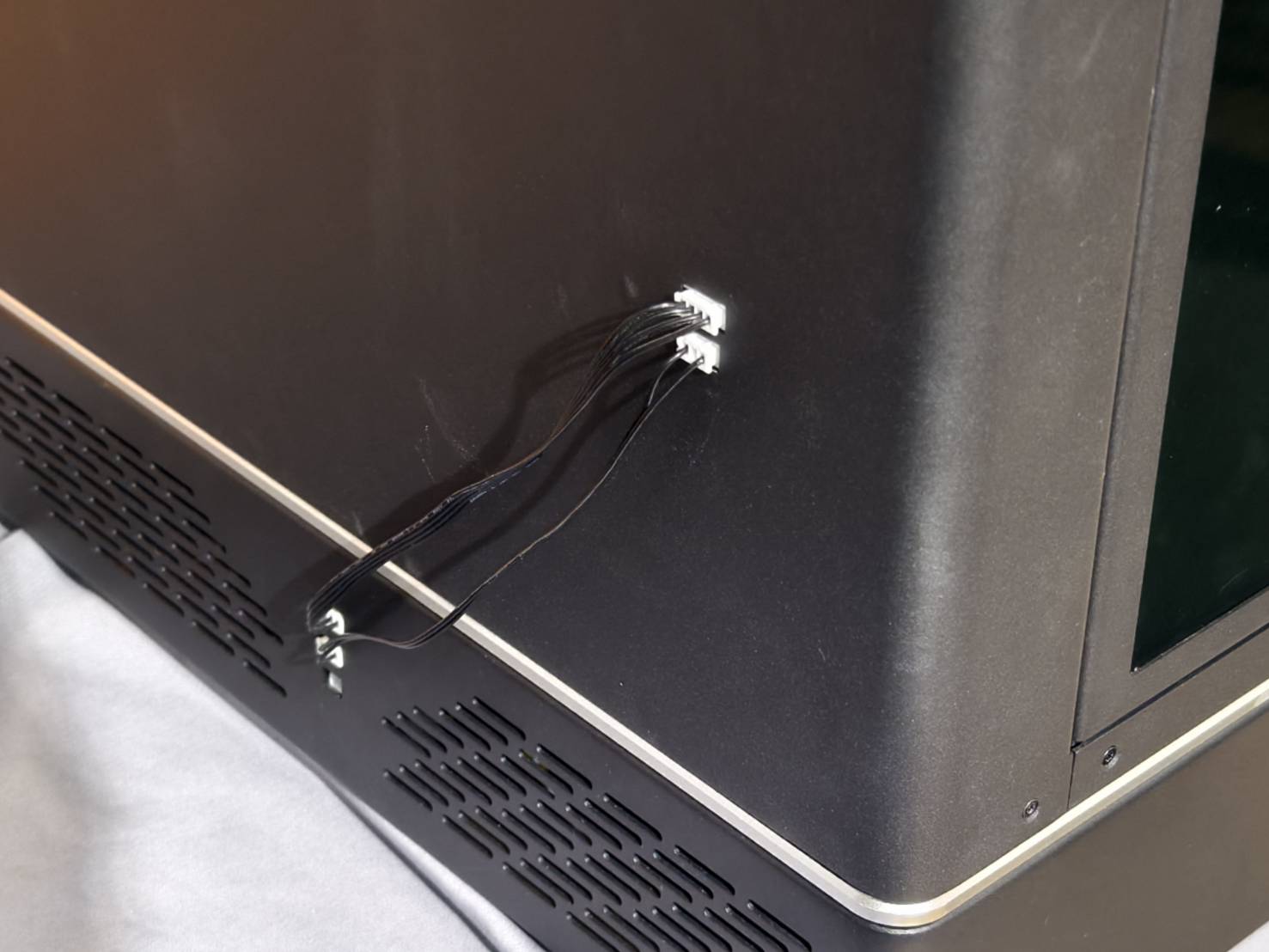

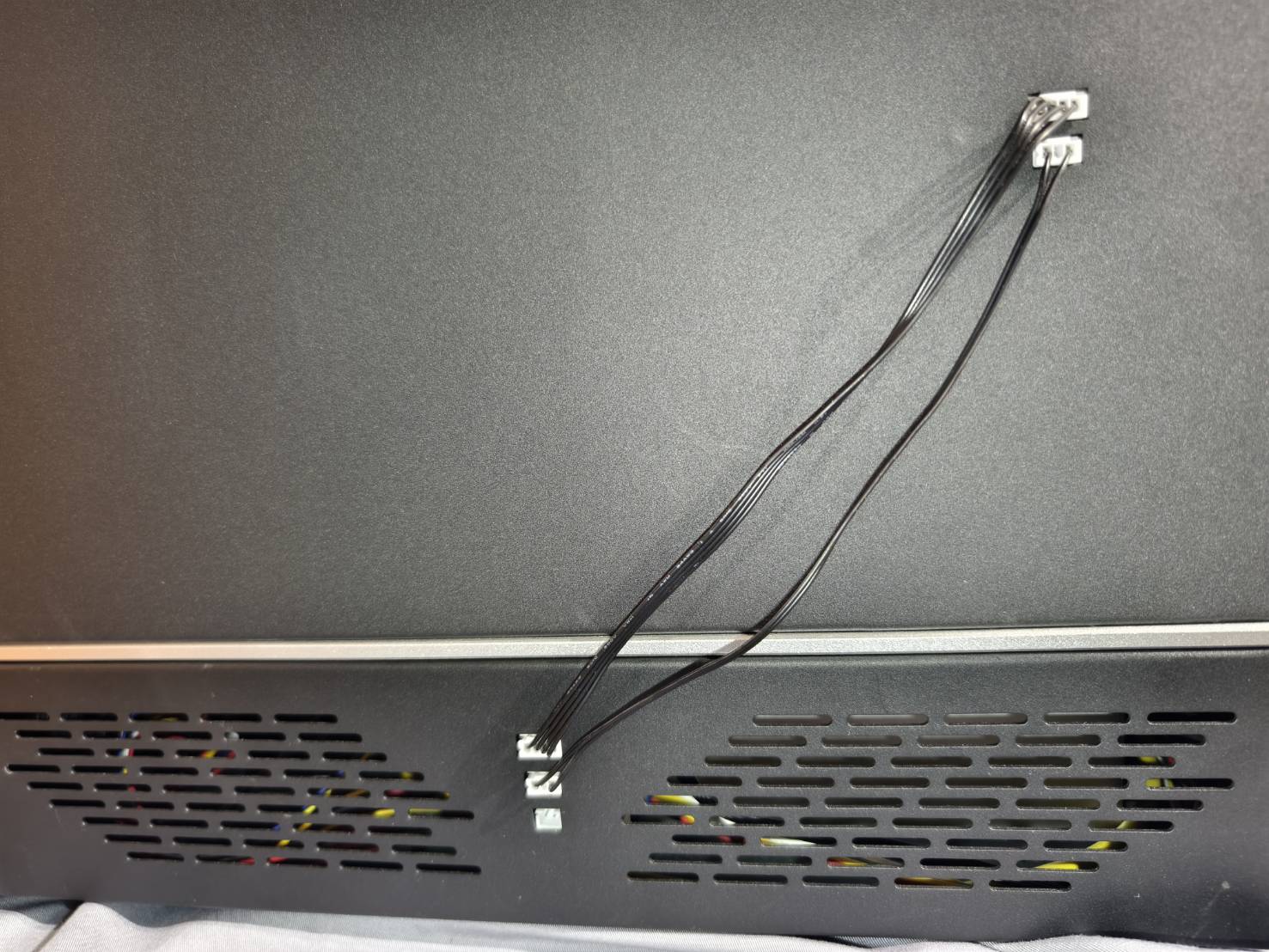

Anslut de två medföljande kablarna (J & K) till maskinens vänstra sida.
#END
