Om du omdirigeras till denna guide indikerar det att din 3:e spegels vertikala bana inte kan justeras, eller att du har bytt ut laserröret, den 2:a spegelhållarenheten, etc.
I denna guide kommer följande avancerade justeringar att behandlas.
Den horisontella linjen för banan från den 2:a spegeln till den 3:e spegelns ingång.
Den vertikala linjen för banan från den 2:a spegeln till den 3:e spegelns ingång.

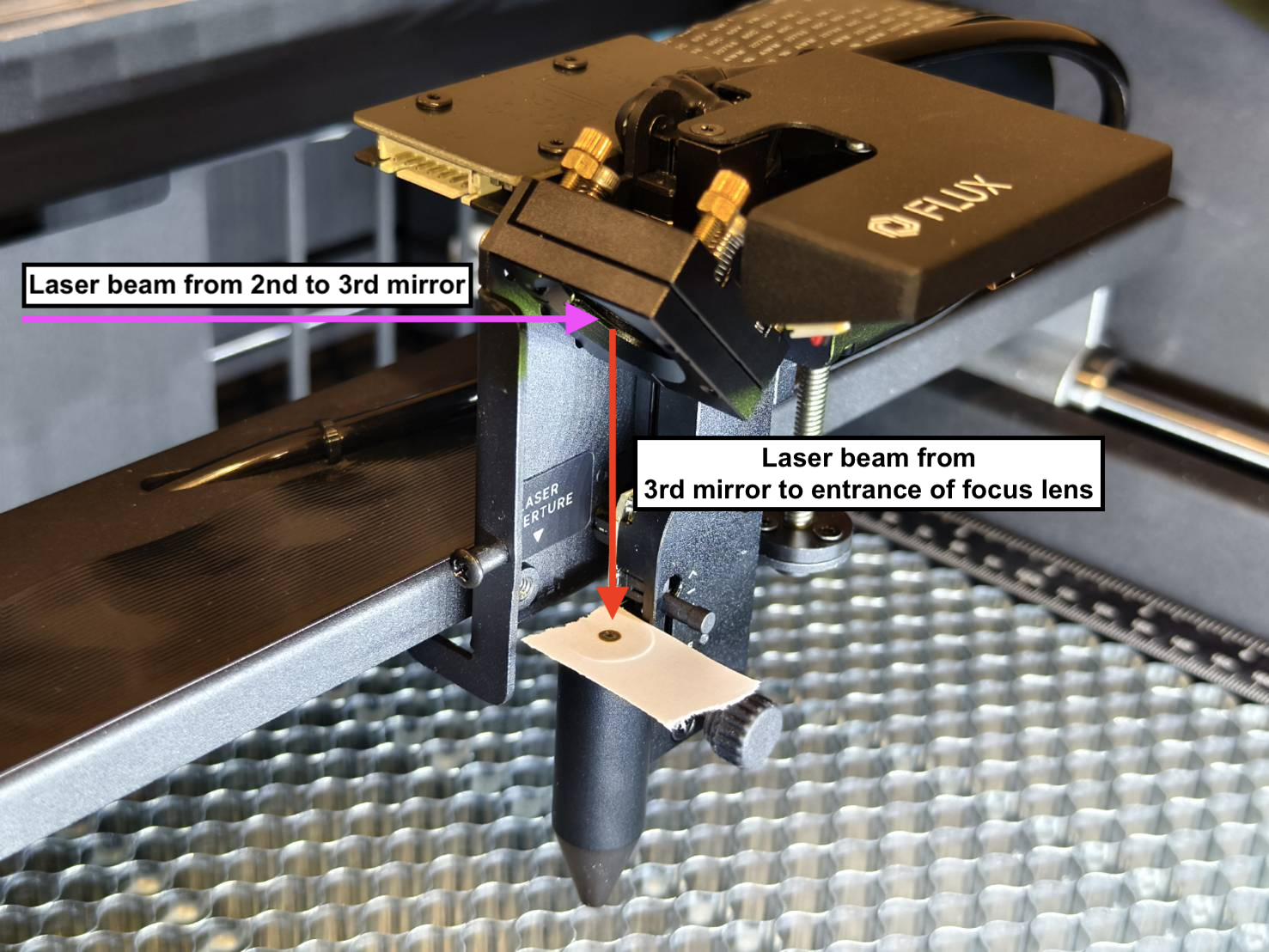

Den vertikala banan från den 3:e spegeln till arbetsytan.
Innan du börjar
Se till att banan från 1:a till 2:a spegeln och banan från 2:a till 3:e spegeln är korrekt justerade. Annars kommer stegen på denna sida att försämra din optiska bana.
Se denna artikel, 4-10 Justering av optisk bana, från Steg 1 till Steg 7.1 för att säkerställa att de nämnda banorna är korrekt justerade.
Steg 1

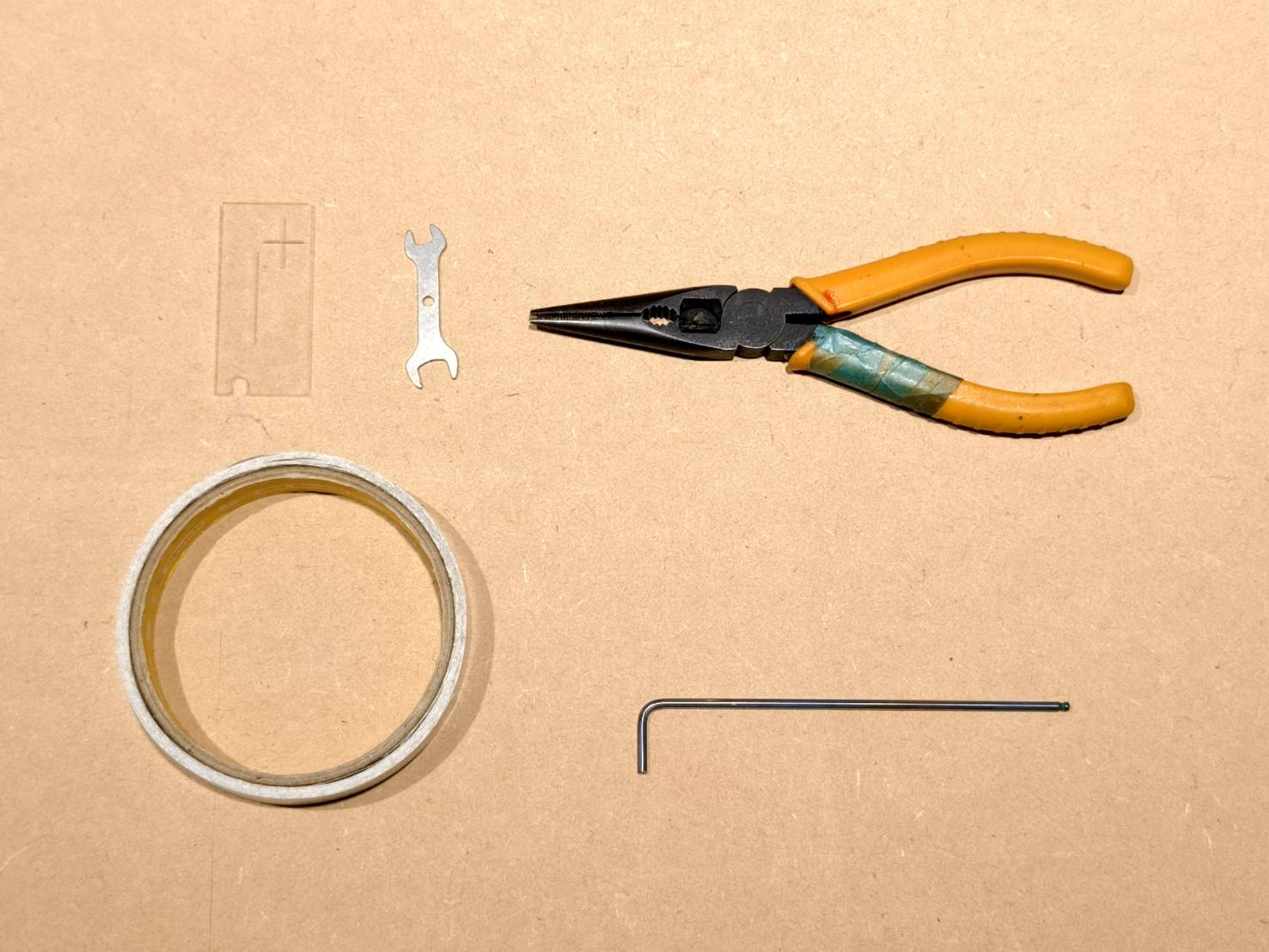

Förbered följande verktyg.
OPA-verktyg
Dubbelhuvudnyckel
Tång
Dubbelhäftande tejp
2,5 mm insexnyckel
Steg 2
Använd OPA-verktyget för att verifiera att punkten är placerad i mitten av den tredje spegelns ingång. Detta steg lär dig att verifiera strålens vertikala justering vid den tredje spegelns ingång med hjälp av ett OPA-verktyg.

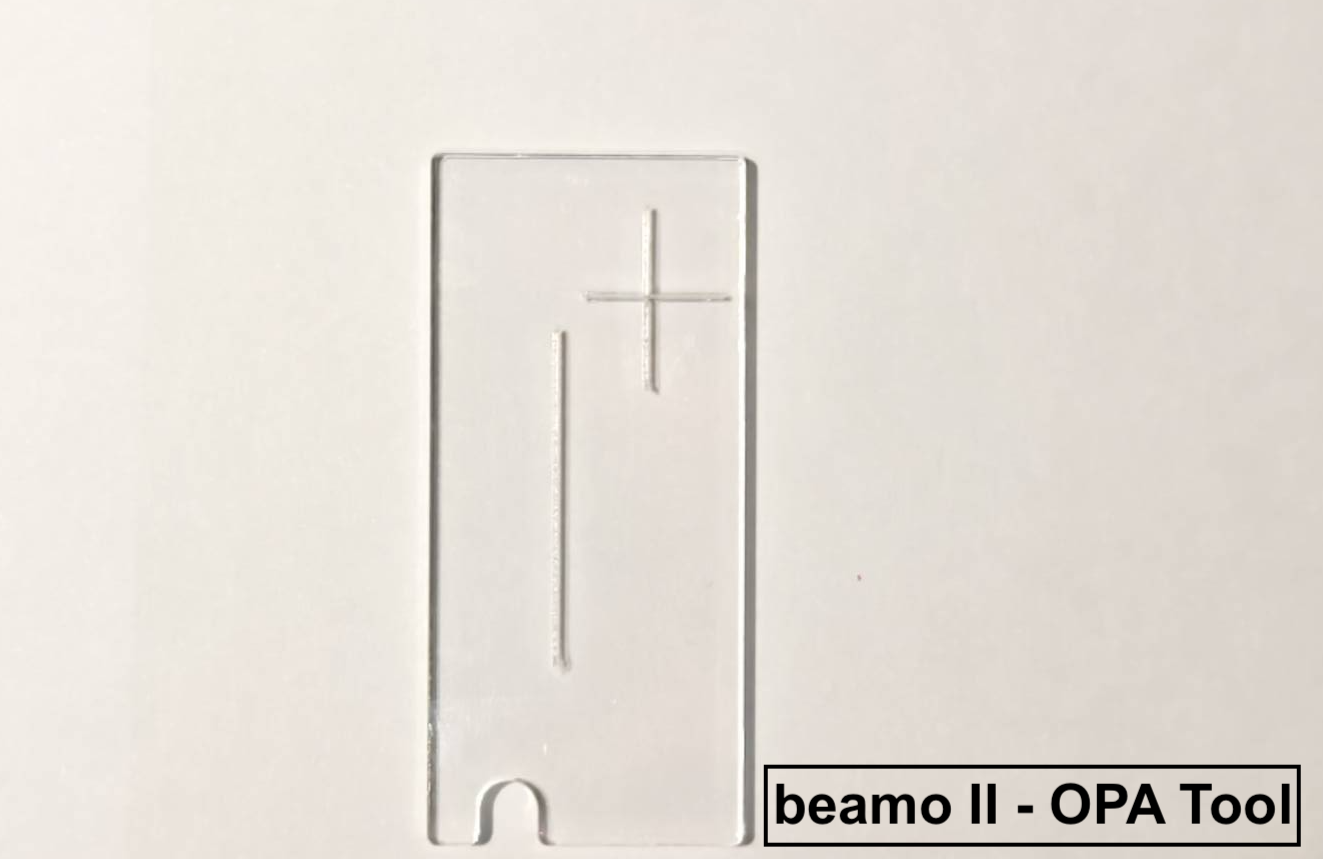

Använd länken för att ladda ner filen och använd 3 mm transparent akryl för att gravera och skära.

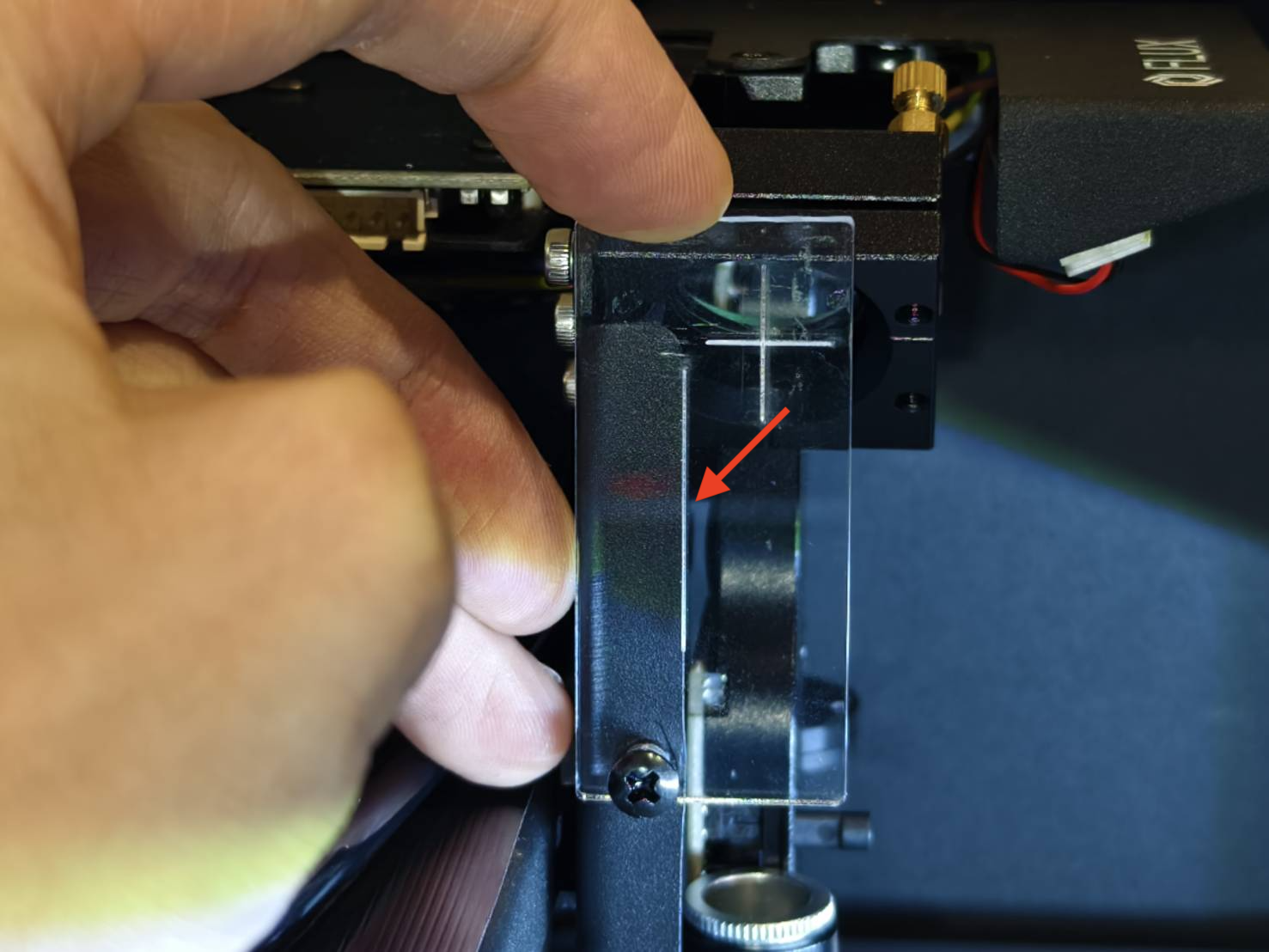

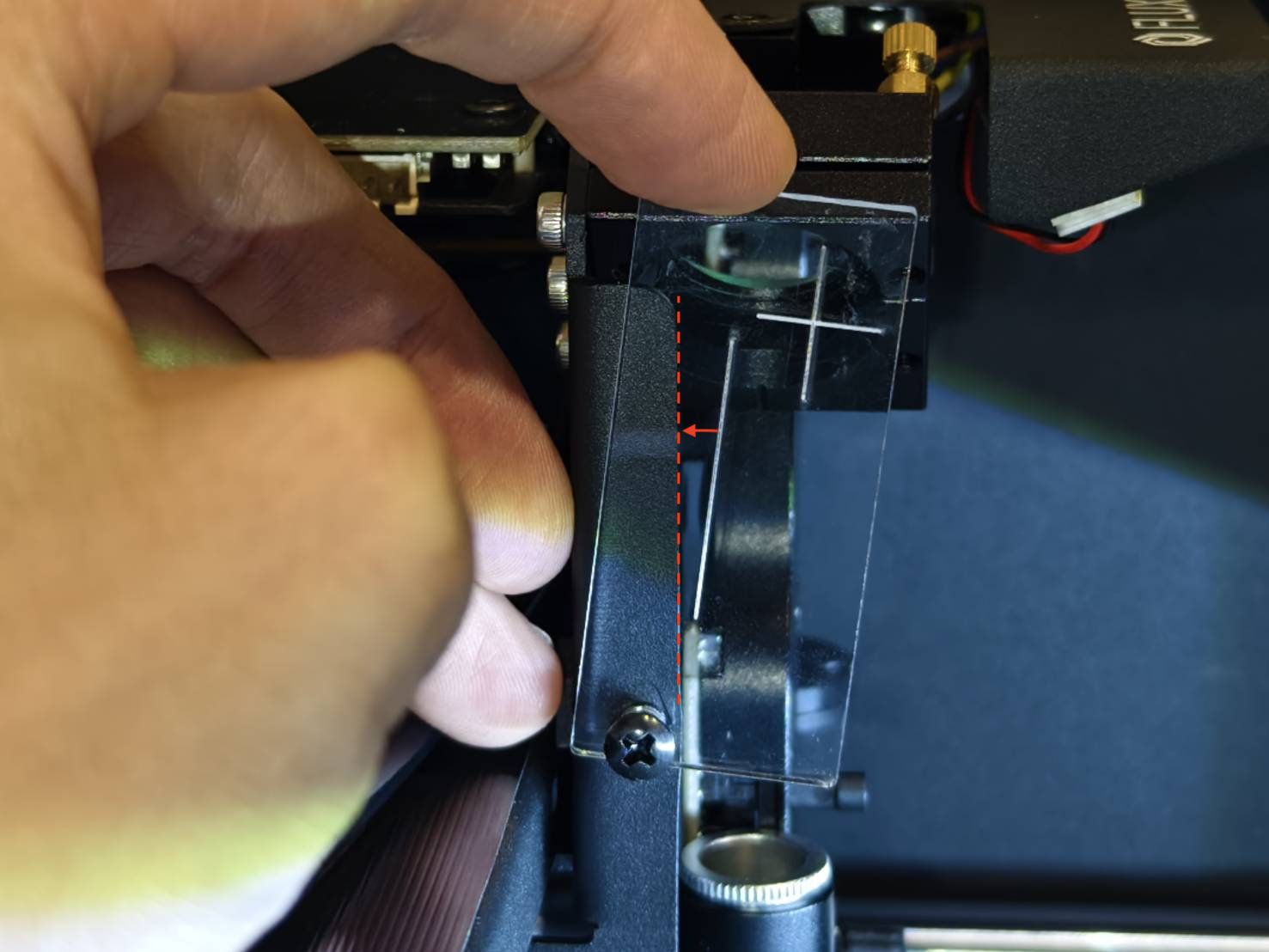

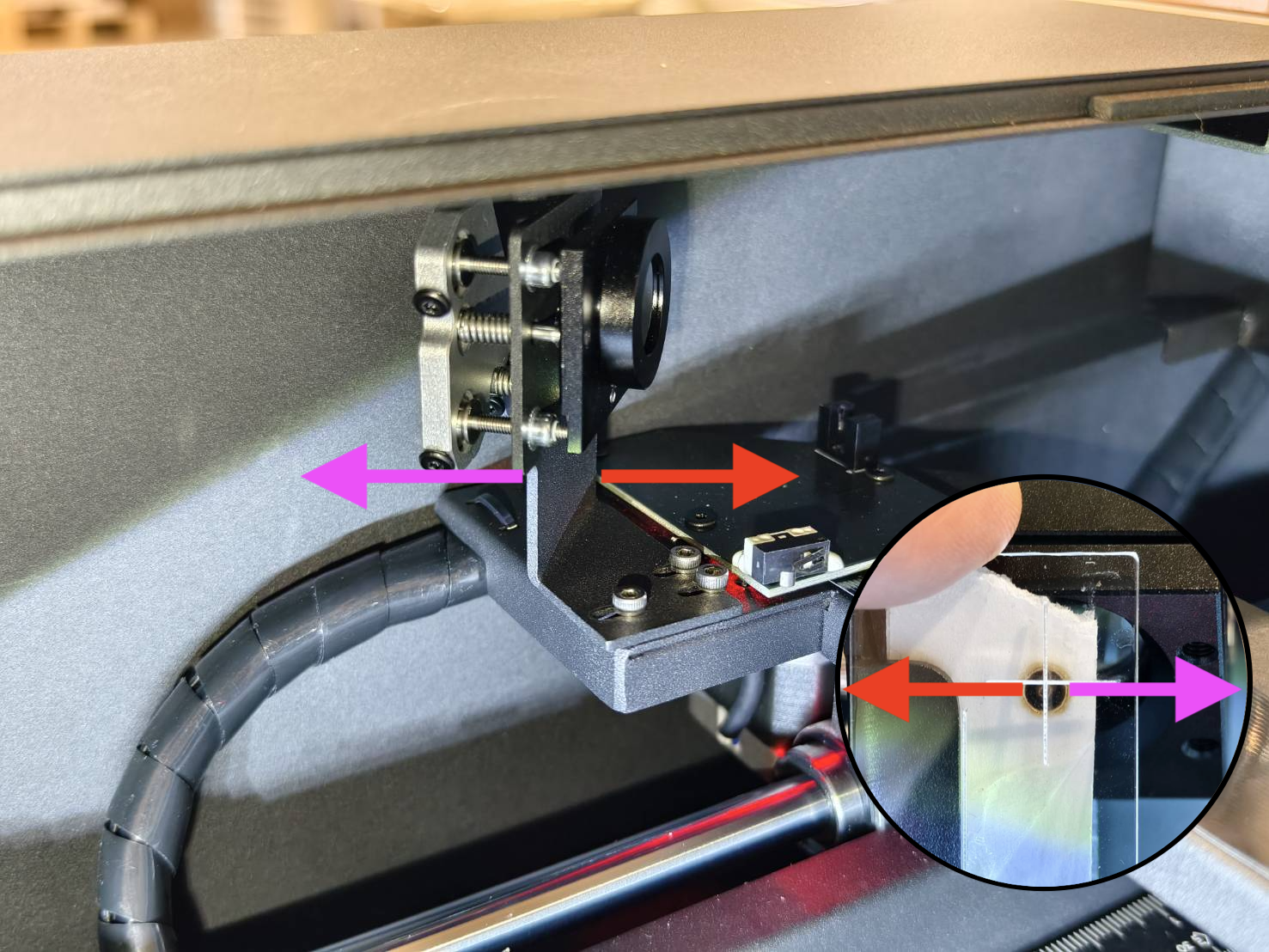

Verktyget placeras på skruven vid den tredje spegelns ingång. Den längre linjen till vänster ska riktas in mot kanten på metallstycket.
Om din maskin inte kan skära igenom något område på arbetsytan måste du tillverka ett tillfälligt verktyg. Se guiden, Guide för tillfälligt OPA-verktyg.

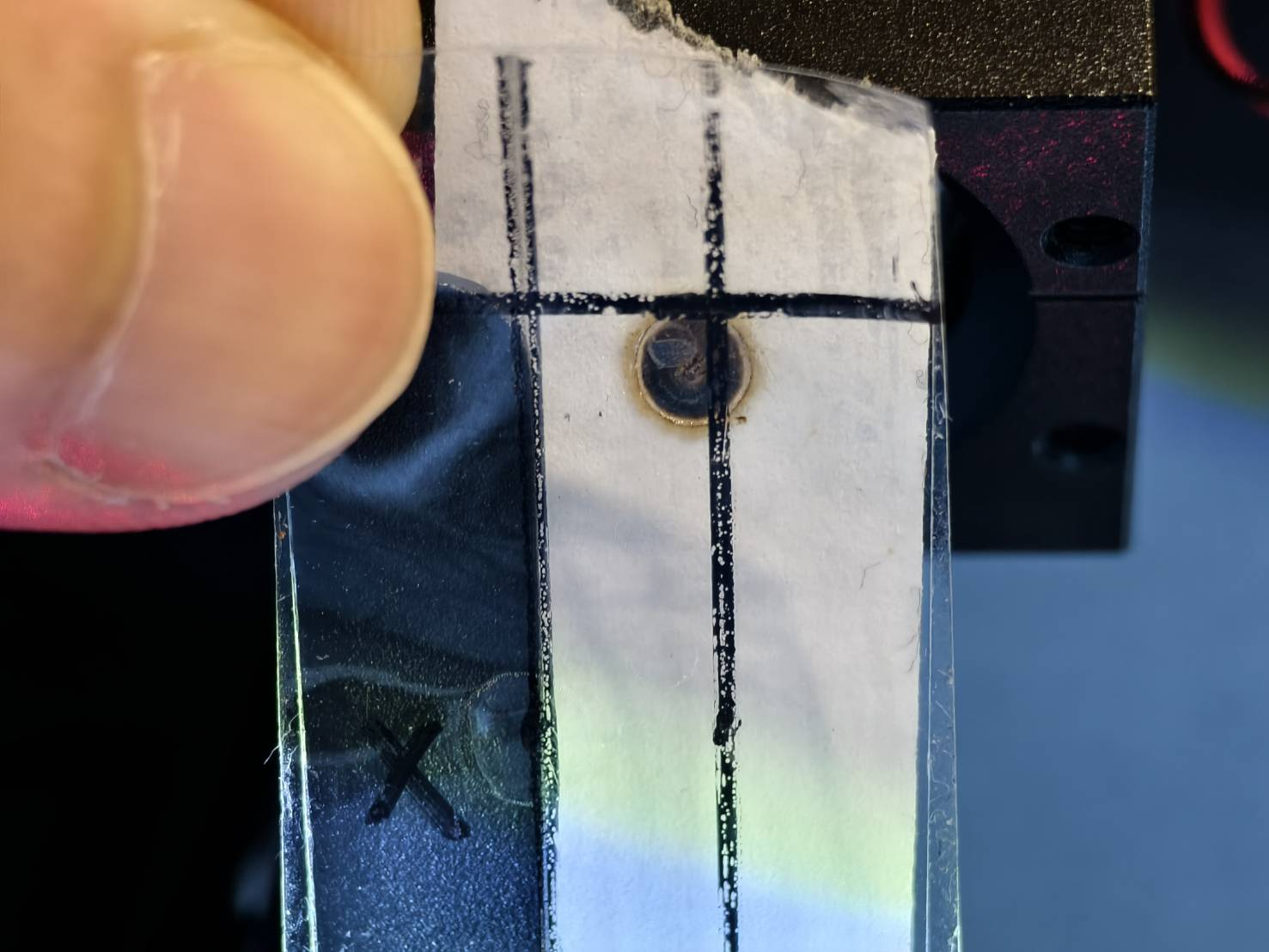

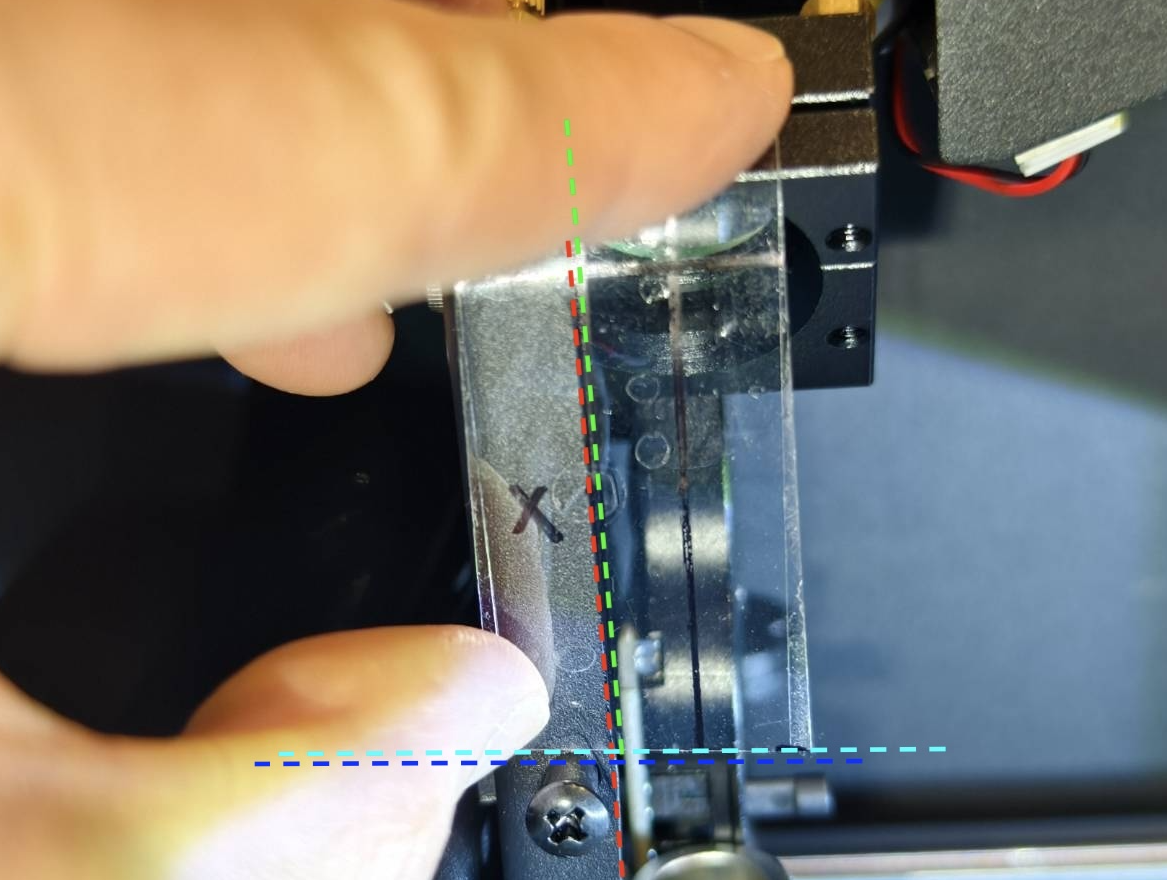

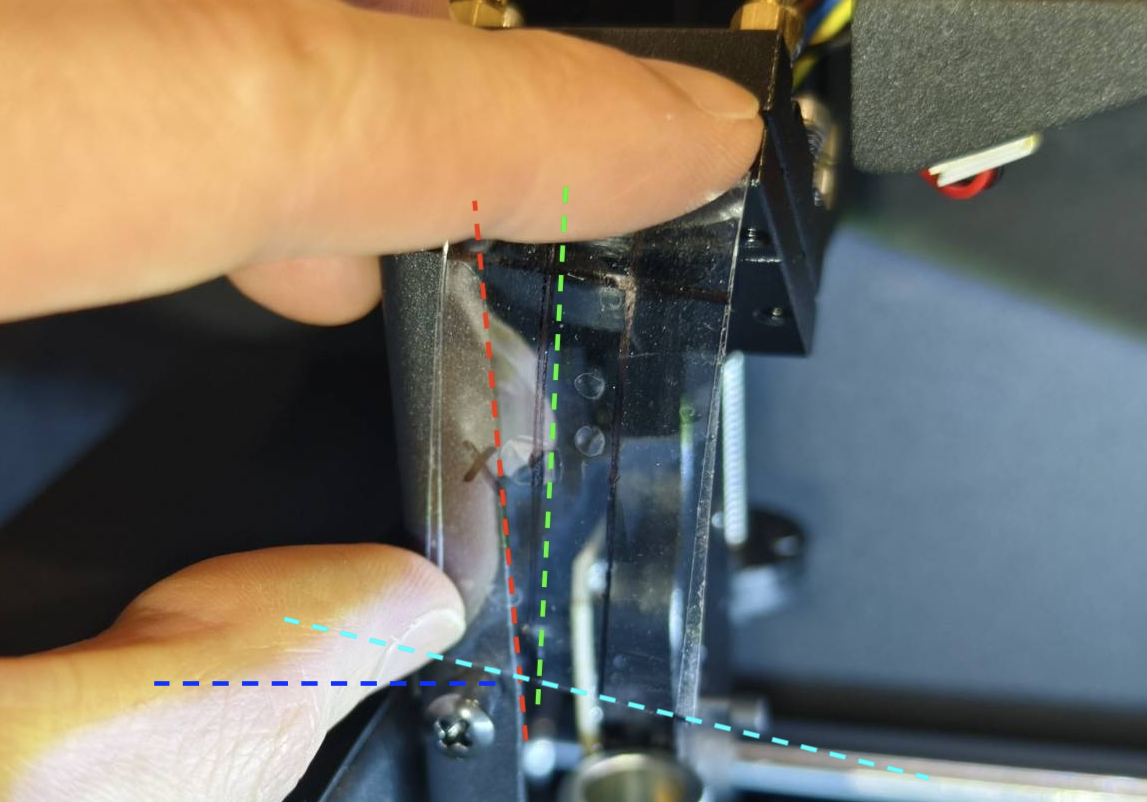

Verktyget placeras på skruven vid den tredje spegelns ingång. Sidan med "x"-markeringen ska vara på vänster sida och 10 mm-linjen ska riktas in mot metallstycket. Se till att verktygets undersida vilar på skruvens övre yta.

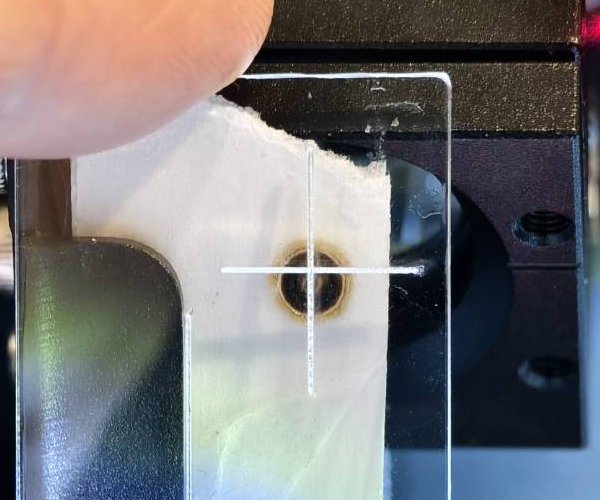

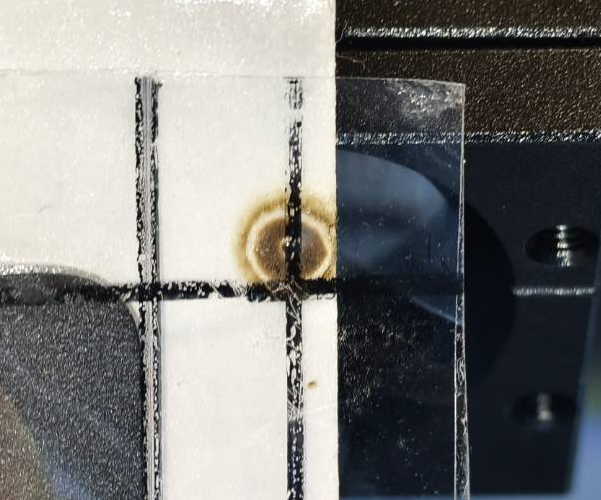

När du har verktyget, flytta laserhuvudet till mitten och avge 5 pulser. Använd verktyget för att kontrollera om punkten är nära den vertikala linjen.

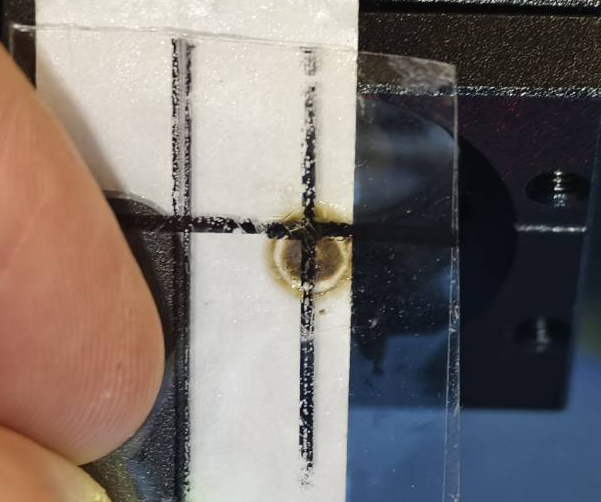

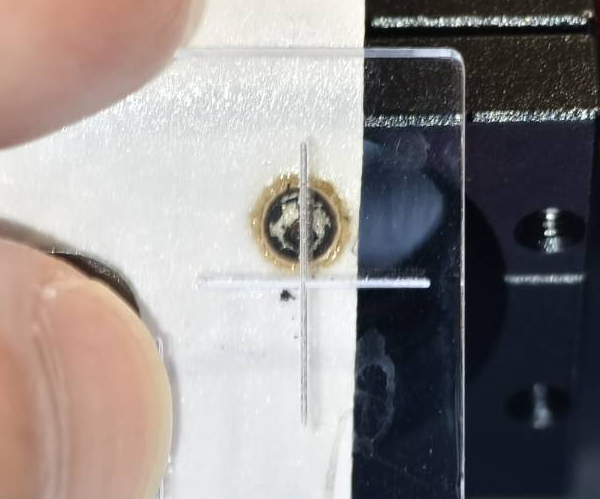

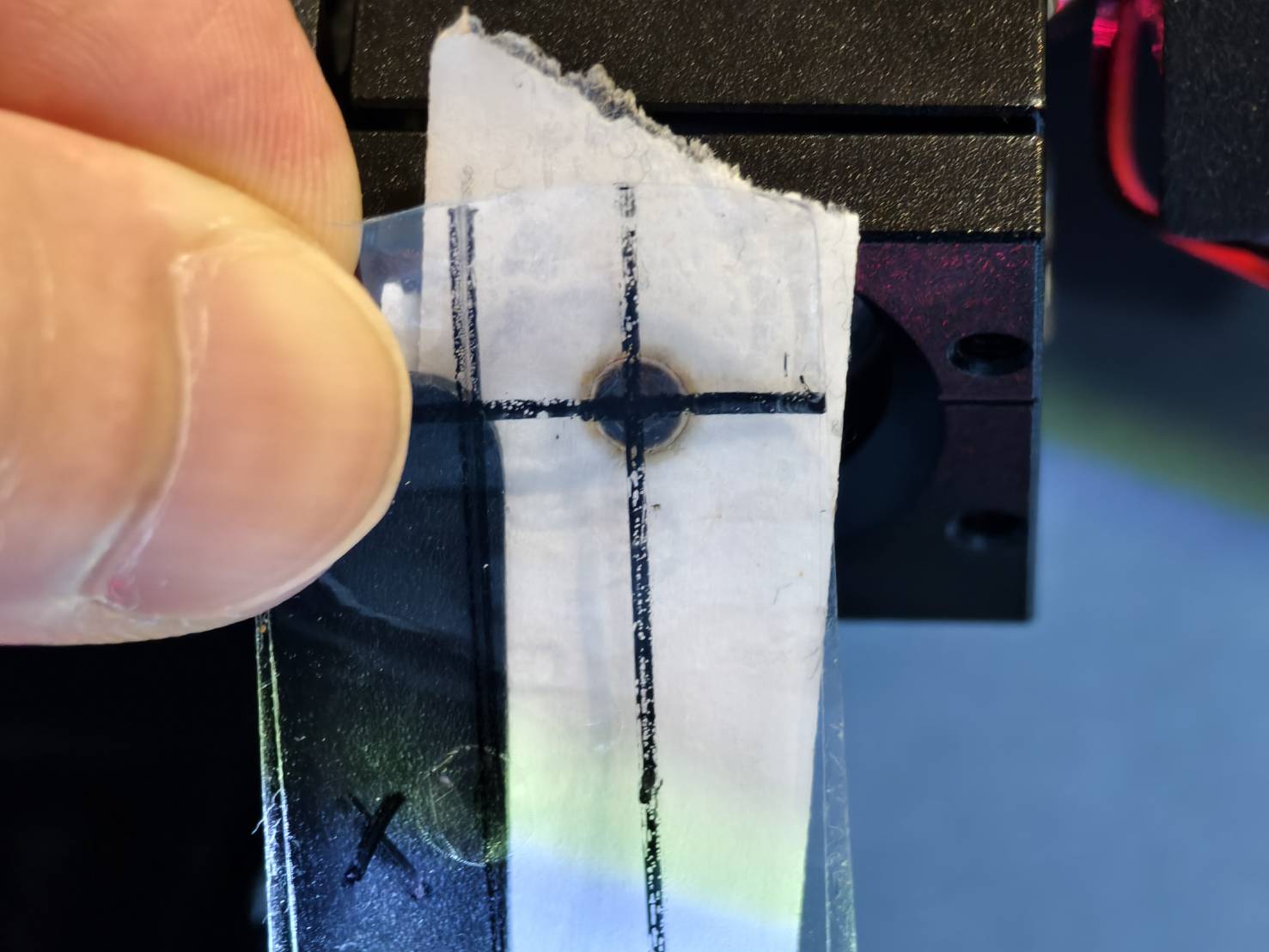

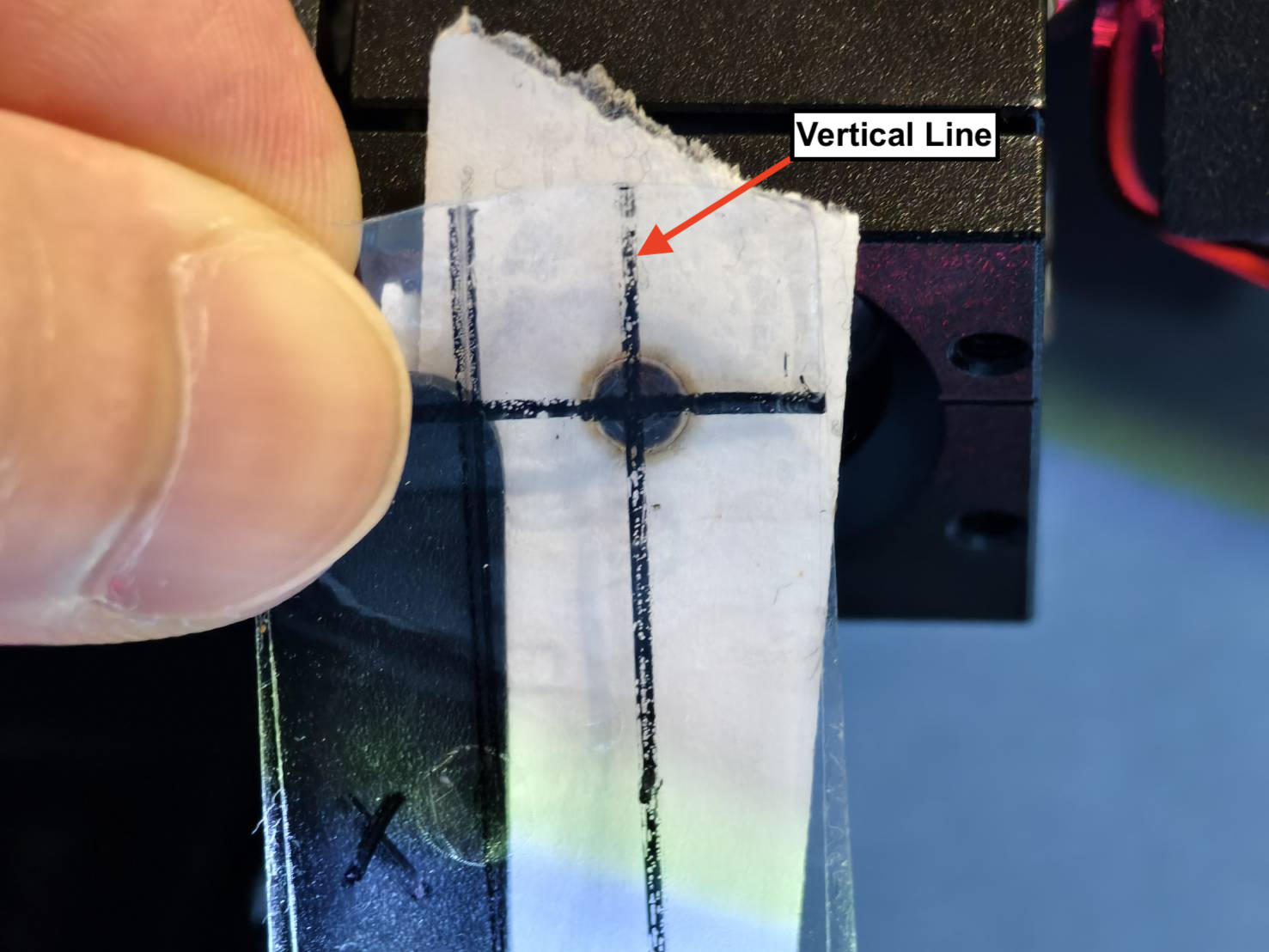

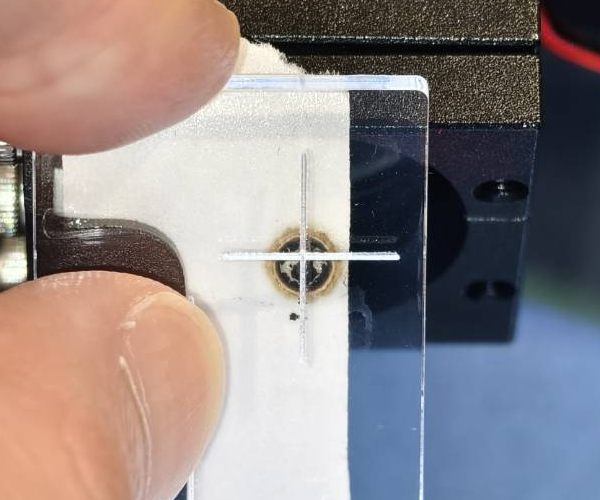

Kontrollera den vertikala linjen med verktyget. Rikta in verktygets cirkel eller punkter mot ingången och kontrollera punktens position.

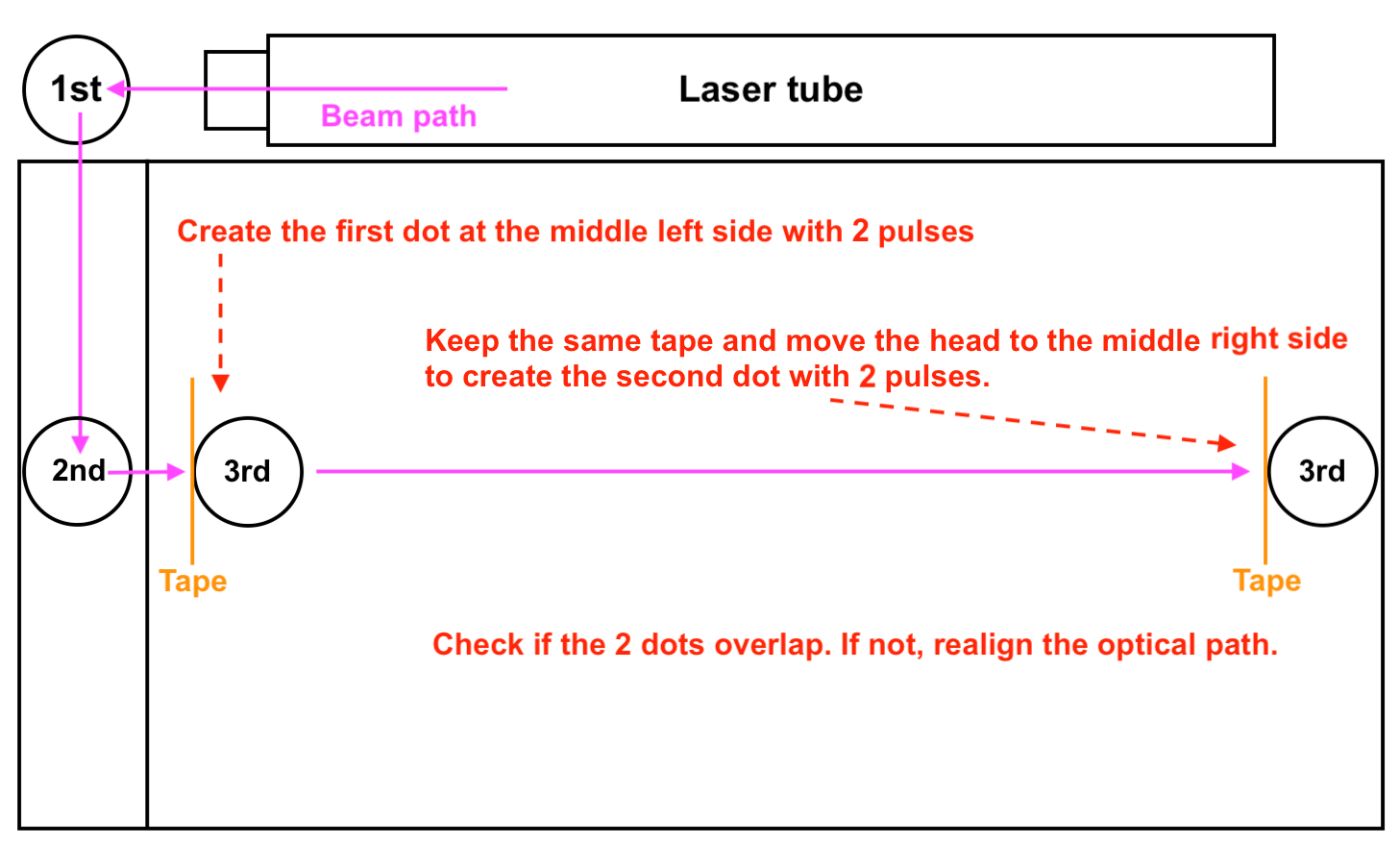

Kontrollera den optiska banan från den 2:a spegeln till den tredje spegeln för att se om punkterna överlappar. Vänligen se Steg 7 i annan artikel. Om punkterna inte överlappar, vänligen gå igenom Steg 7.1.
Gå till Steg 3 efter justeringen av 2:a till 3:e spegeln.
Steg 3

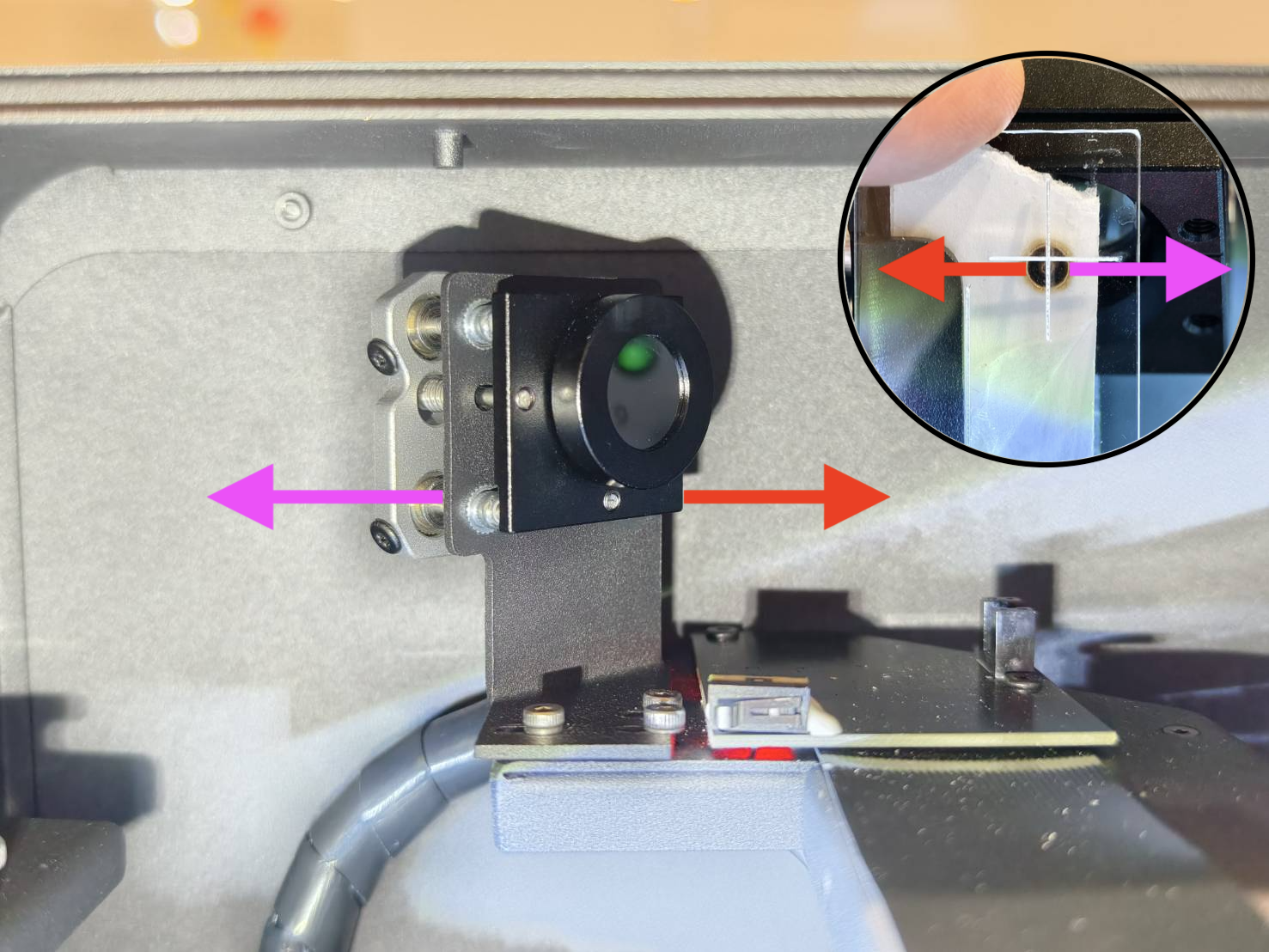

Kontrollera den horisontella linjen med OPA-verktyget.

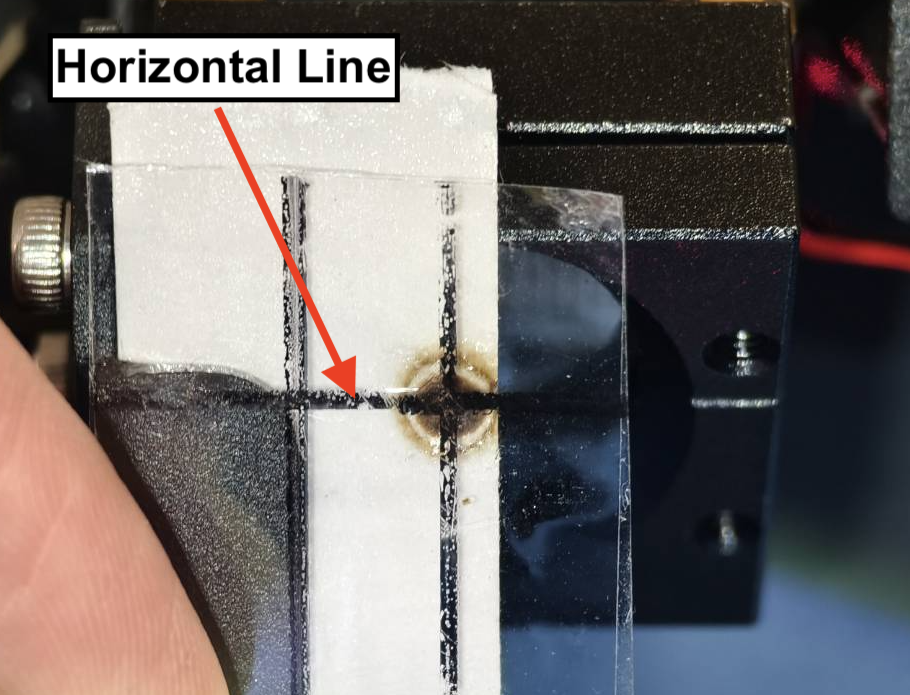

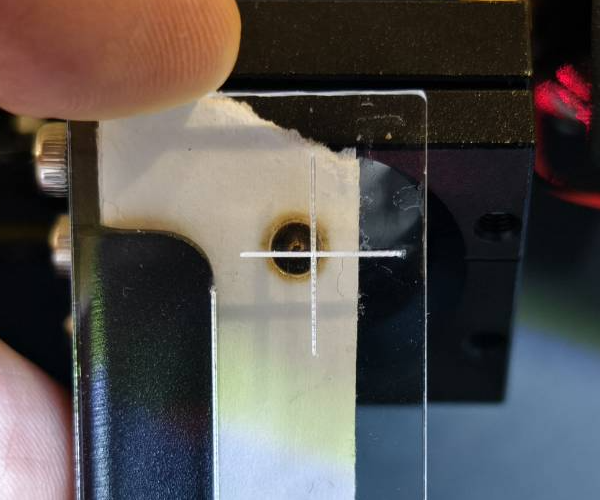

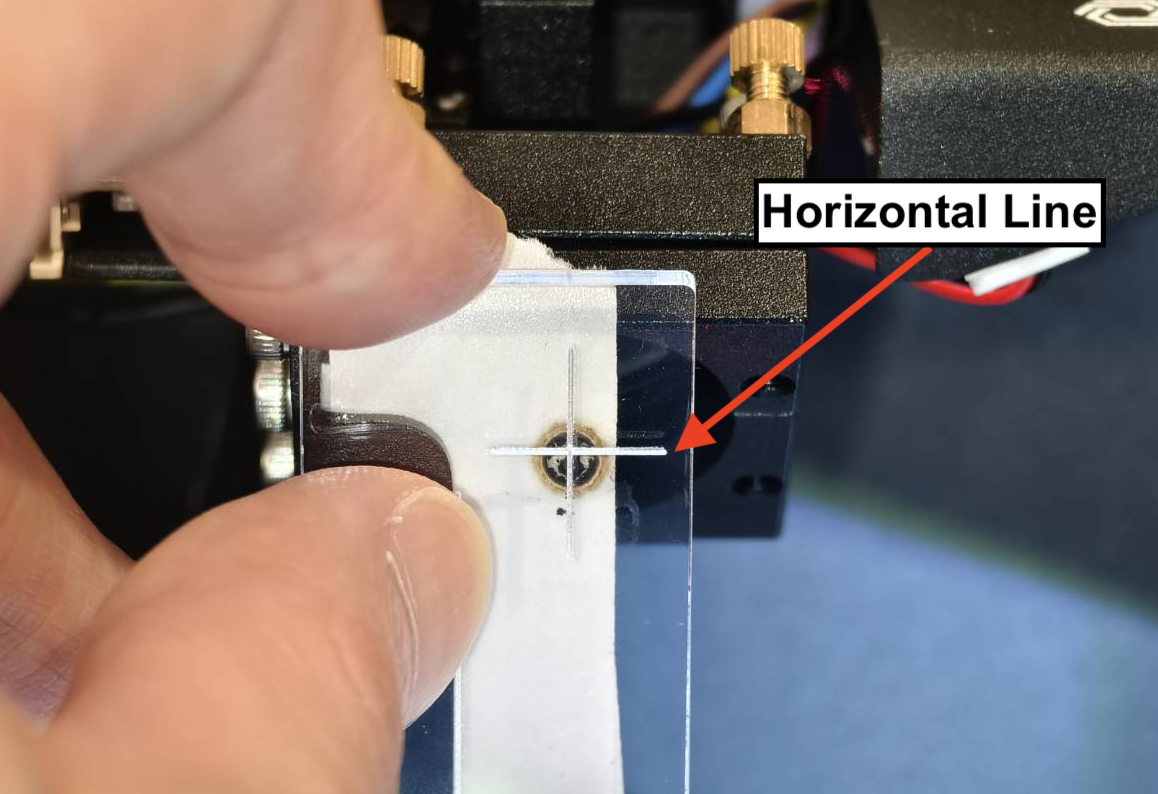

När du har verktyget, flytta laserhuvudet till mitten och avge 5 pulser. Använd verktyget för att kontrollera om punkten ligger nära den horisontella linjen.

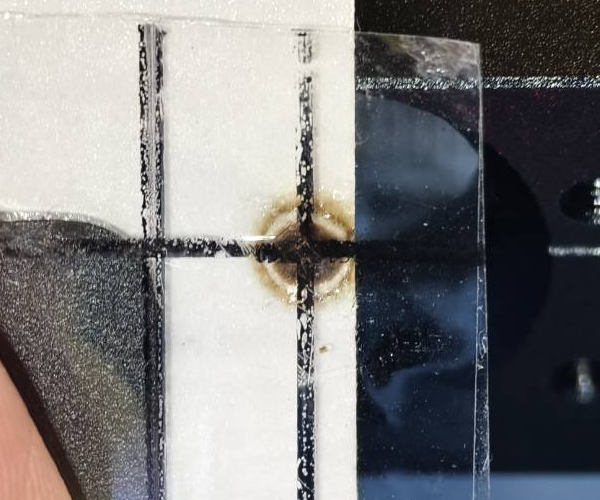

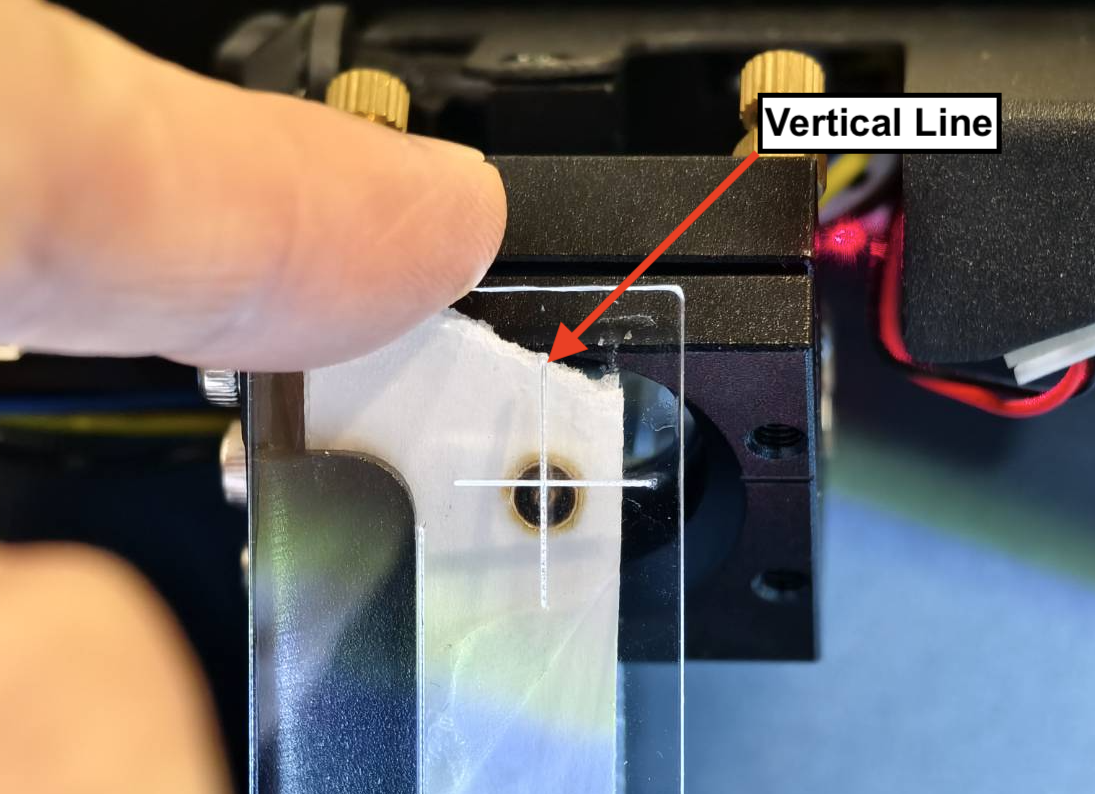

Kontrollera den vertikala linjen med verktyget. Rikta in verktygets cirkel eller punkter mot ingången och kontrollera punktens position.

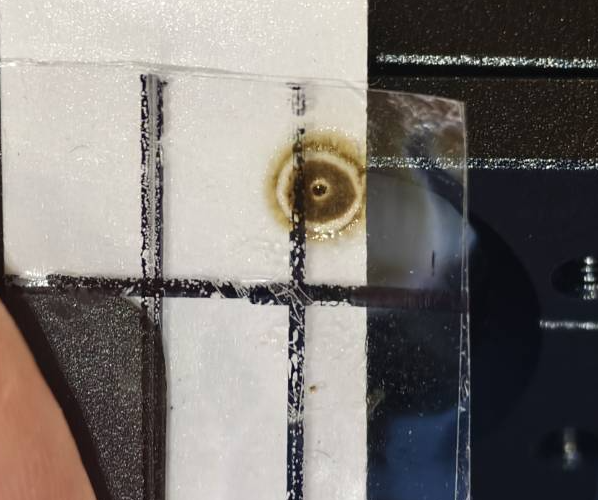

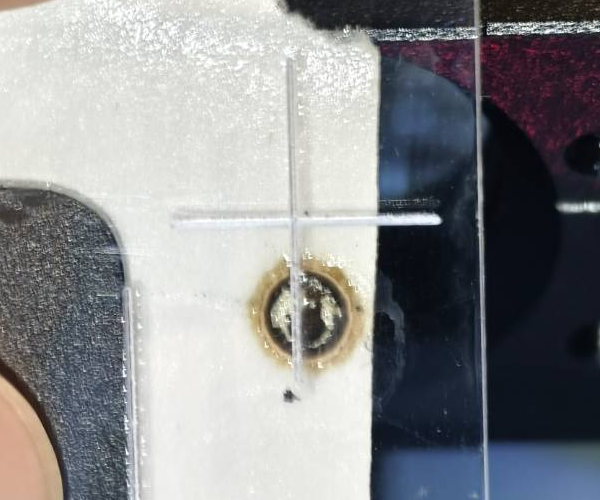

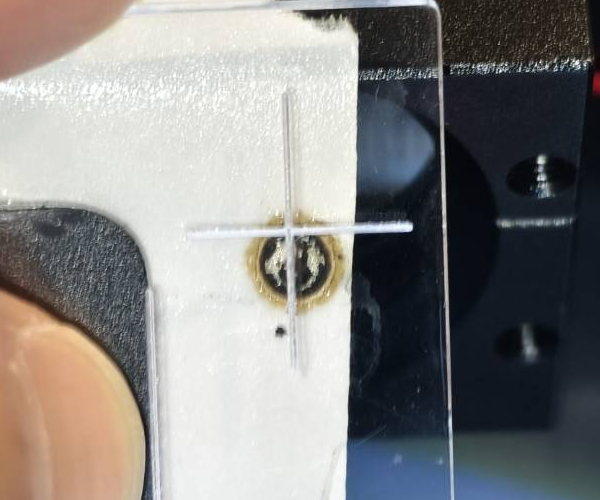

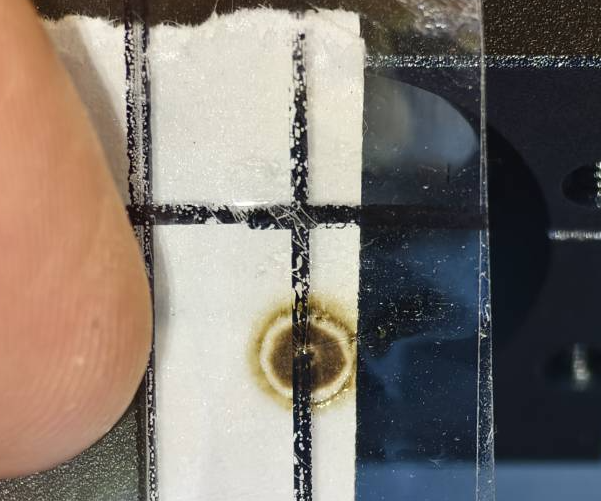

Punkten ska vara centrerad på linjen. Det är acceptabelt om den är något ovanför eller under, så länge den vidrör linjen. Om den inte vidrör linjen är det inte acceptabelt.
Återställ och justera banan från den 3:e spegeln till ingången på fokuslinsen.

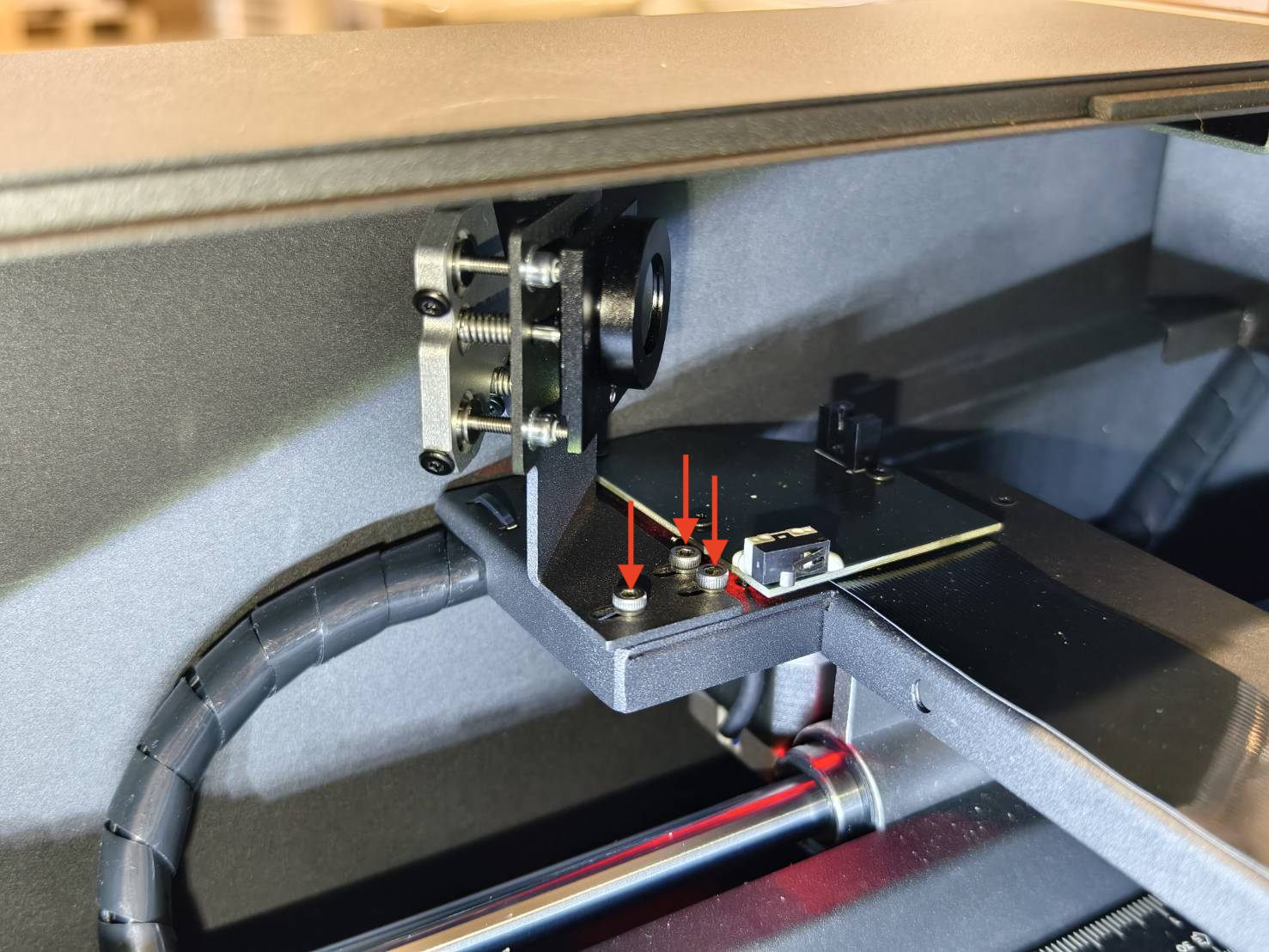

Lossa först muttrarna på den 3:e spegeln och rotera dem moturs för att återställa justeringen av den 3:e spegeln.

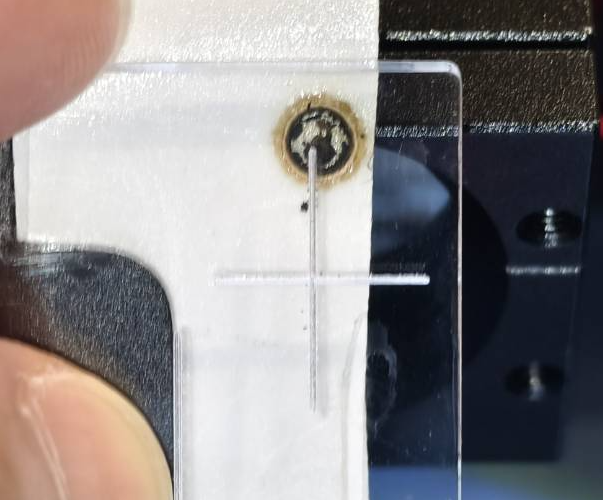

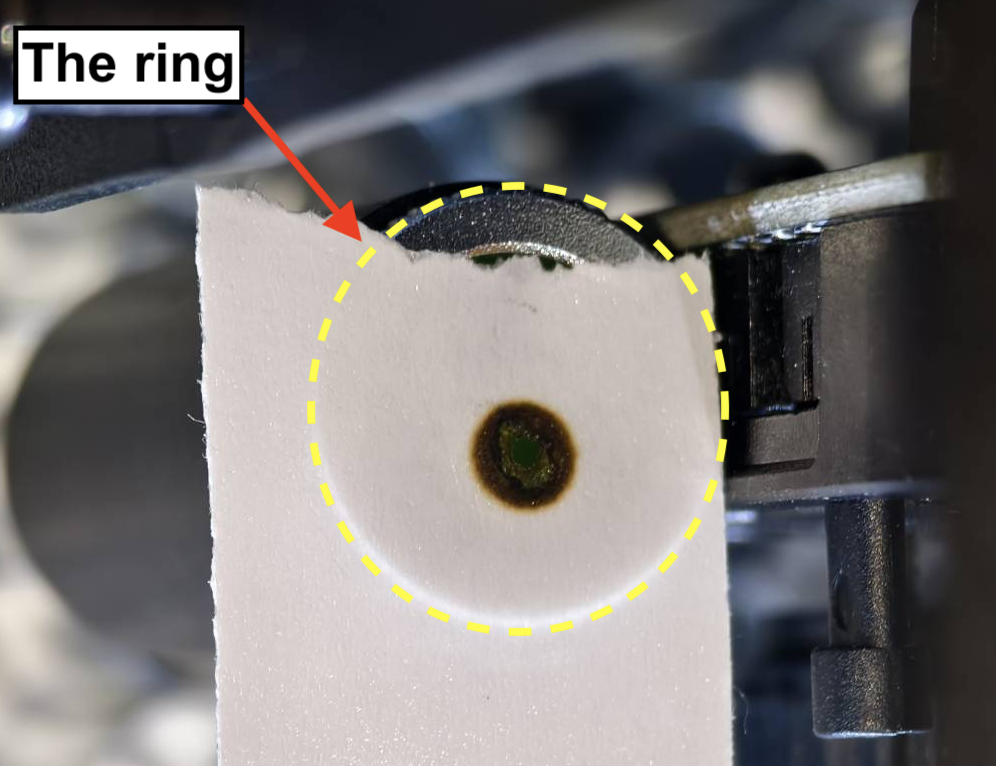

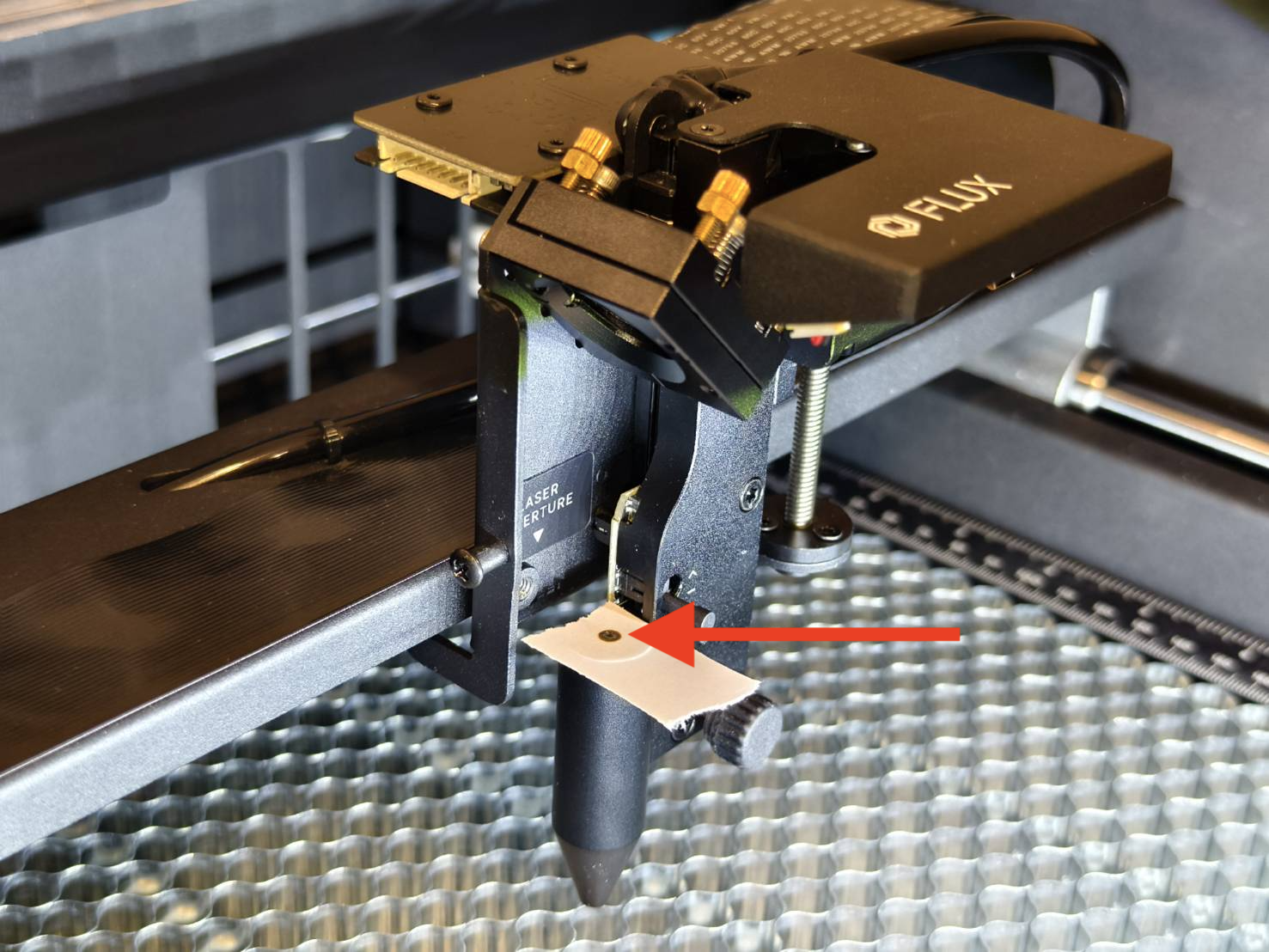

Placera en tvålagers tejp till höger om munstycket. Gör två pulser för att skapa en punkt.

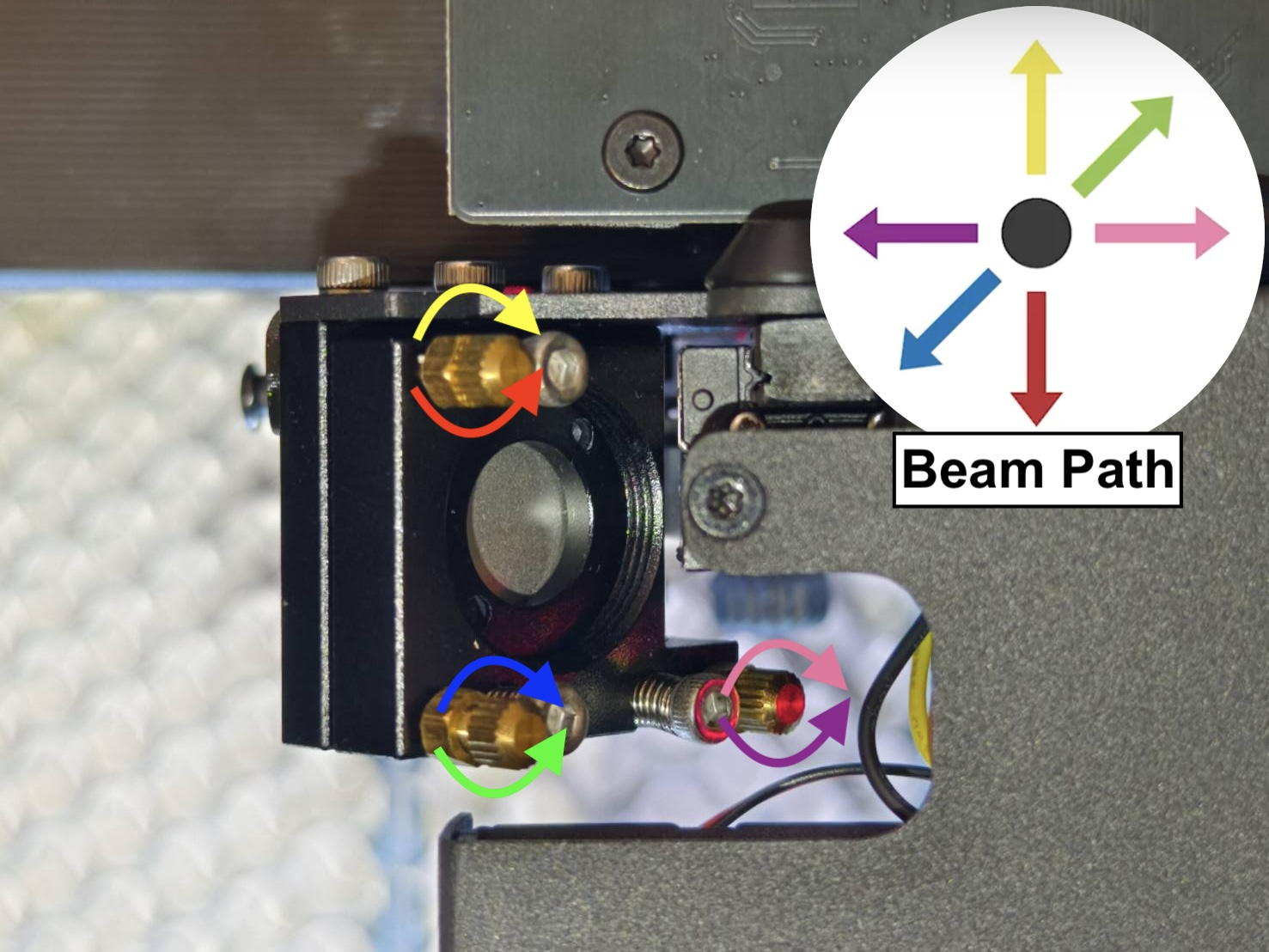

Justera skruvarna så att punkten hamnar i mitten av ringen.
Demonstration
(Videon är en faktisk operation utförd av FLUX-personal. Det är en lång video, du kan ändra hastigheten, men konceptet och processen är nyckeln för att du ska förstå hur man justerar. Vänligen aktivera undertexten.)
