5-14 Justering av X-axelns nivå

Beskrivning:

Om X-axelns nivå inte är tillräckligt horisontell kan laserhuvudet missa ändlägesbrytaren, vilket resulterar i ett hemkörningsproblem. Det kan också påverka resultaten vid gravering och skärning.

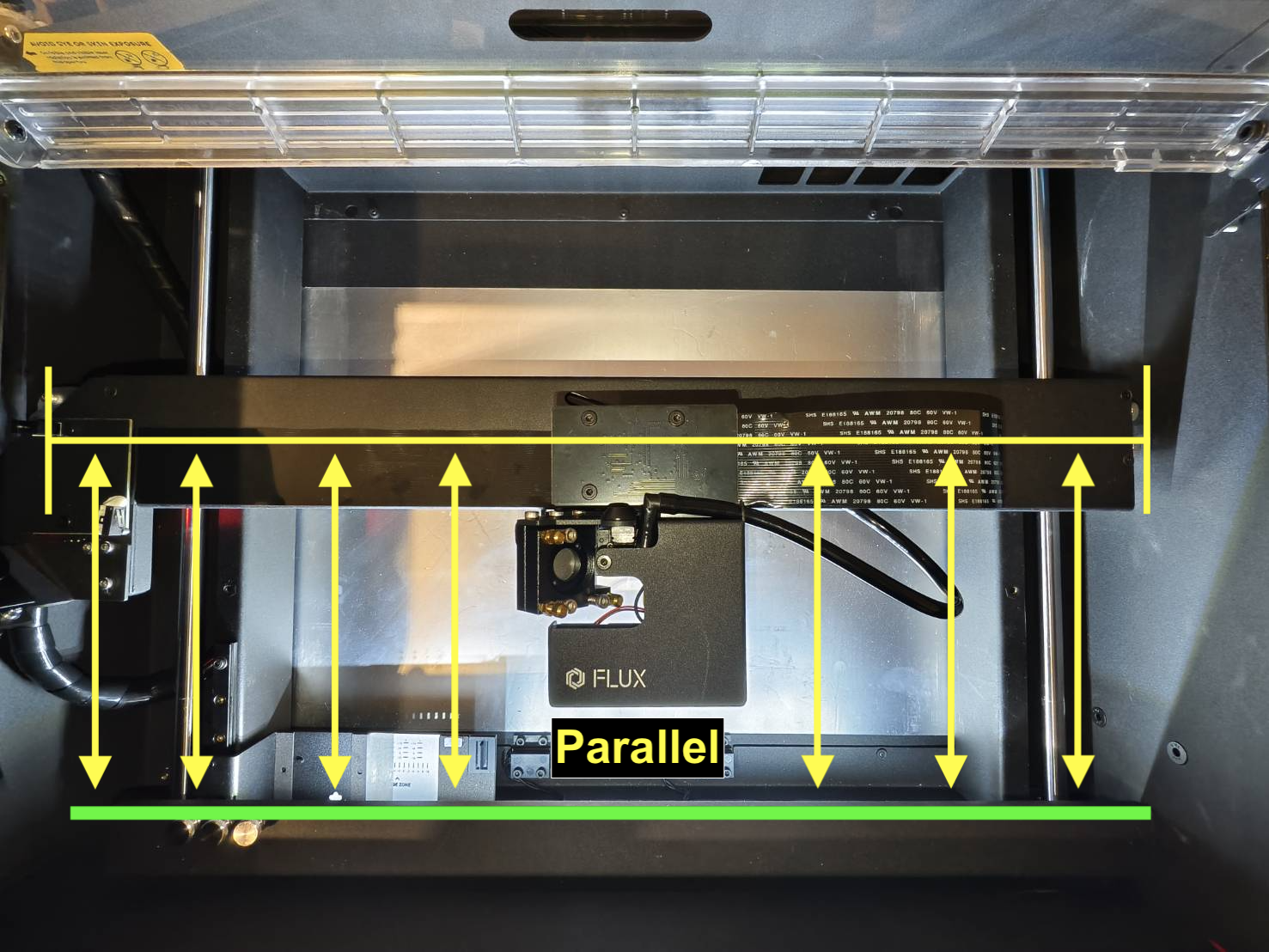

X-axeln måste vara parallell med plåtdelen på maskinens framsida.

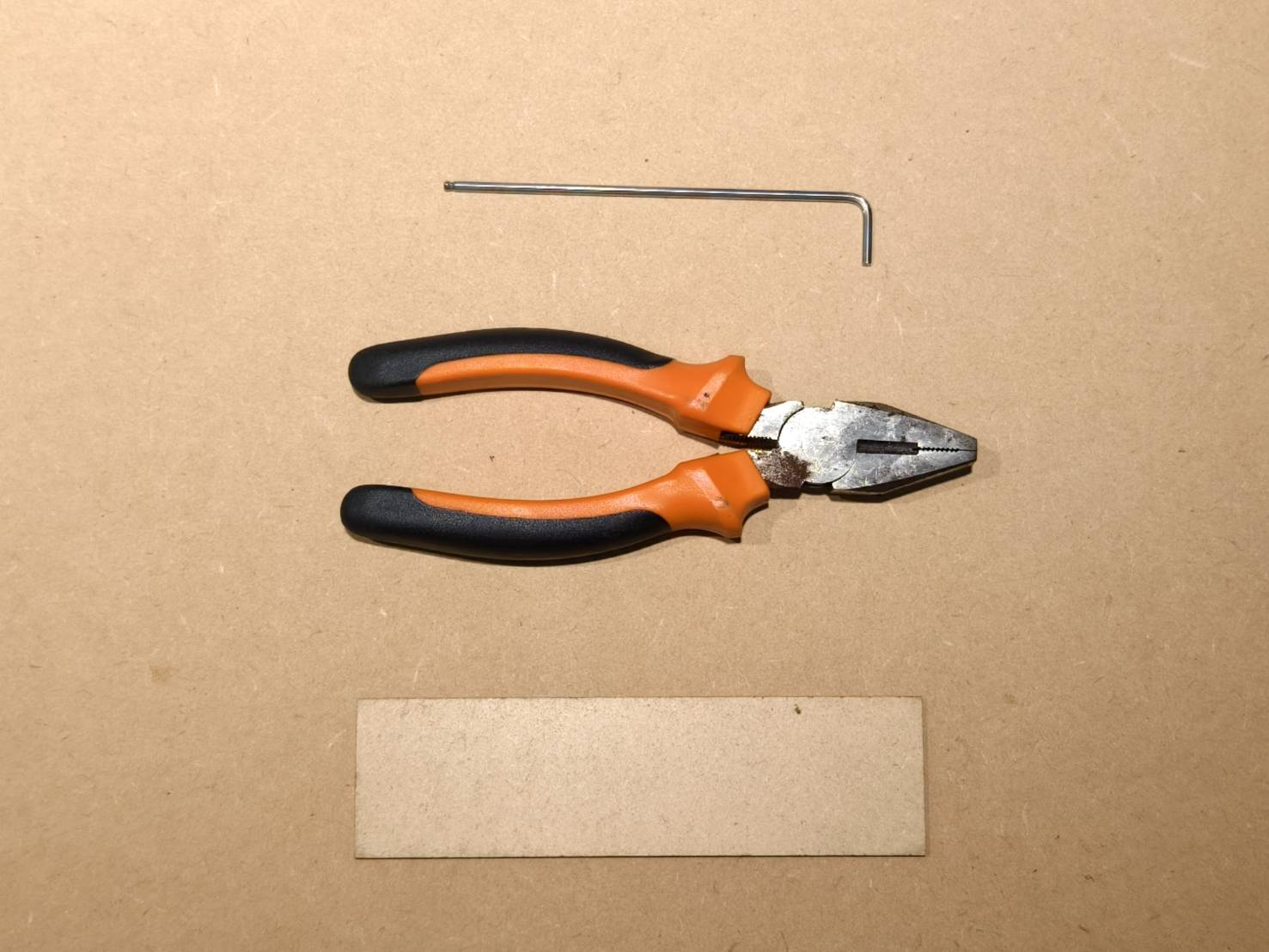

Verktyg:

• 2 mm insexnyckel
• En tång
• En bit trä eller akryl (5 cm x 10 cm)

Steg 1

Kontrollera nivån med en bit trä eller akryl.

Steg 2

• Lokalisera kopplingen och dess fyra stoppskruvar.

Steg 3

• Lossa de fyra skruvarna på kopplingen.
  Använd en tång för att få mer vridmoment om skruvarna sitter för hårt. Det är normalt att höra ett knakande ljud när skruven lossnar.

Steg 4

• X-axelns bro är nu vinglig. Detta är också sättet vi justerar nivån på.

• Justera X-axelns bro enligt videon nedan.

Steg 5

Efter justeringen, dra åt skruvarna på kopplingen.

Steg 6

• Kontrollera därefter om portalen är vinglig (Kontrollera om kopplingen är ordentligt åtdragen).


• Slutlig kontroll av vattenpasset.
