5-11 Ingen laserutgång / Lasern avfyras inte / Ingen laserpuls

Beskrivning

Steg 1

Se videon nedan och avgör om symptomen liknar de på din maskin.
(Om det inte kommer någon laserstråle när maskinen körs och avger ett högt knakande ljud,
indikerar det att röret är trasigt.)

Fastställ ditt resultat och nästa åtgärd:

Steg 1.1

Kontrollera om din tillämpning liknar följande beskrivningar.

Ingen laserutgång vid låga effektnivåer på cirka 10% eller lägre.	Laserutgången är för stark vid låga effektnivåer. (Graveringsresultatet blir för mörkt eller övergår till skärning, etc.)

Fastställ ditt resultat och nästa åtgärd:

Steg 1.2

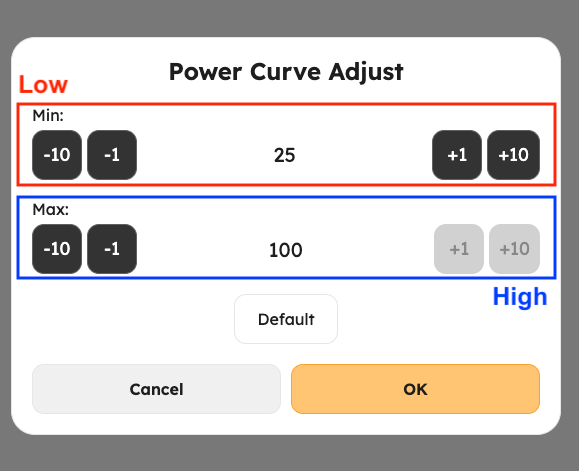

• Se länken nedan för att justera effektkurvan.
  [Power Curve Adjustment (beamo II)]


• Försök igen efter justeringen för att se om problemet har lösts.


Fastställ ditt resultat och nästa åtgärd:

Steg 2

• Öppna exempelfilen för fokusmätaren.
  Fördubbla dina effektinställningar, starta uppgiften och kontrollera om lasern avger stråle.
  (Till exempel, om din effektnivå ursprungligen är 20%, höj den till 40% och starta uppgiften.)

• Kör uppgiften och kontrollera om lasern avger stråle.



Fastställ ditt resultat och nästa åtgärd:

Steg 3

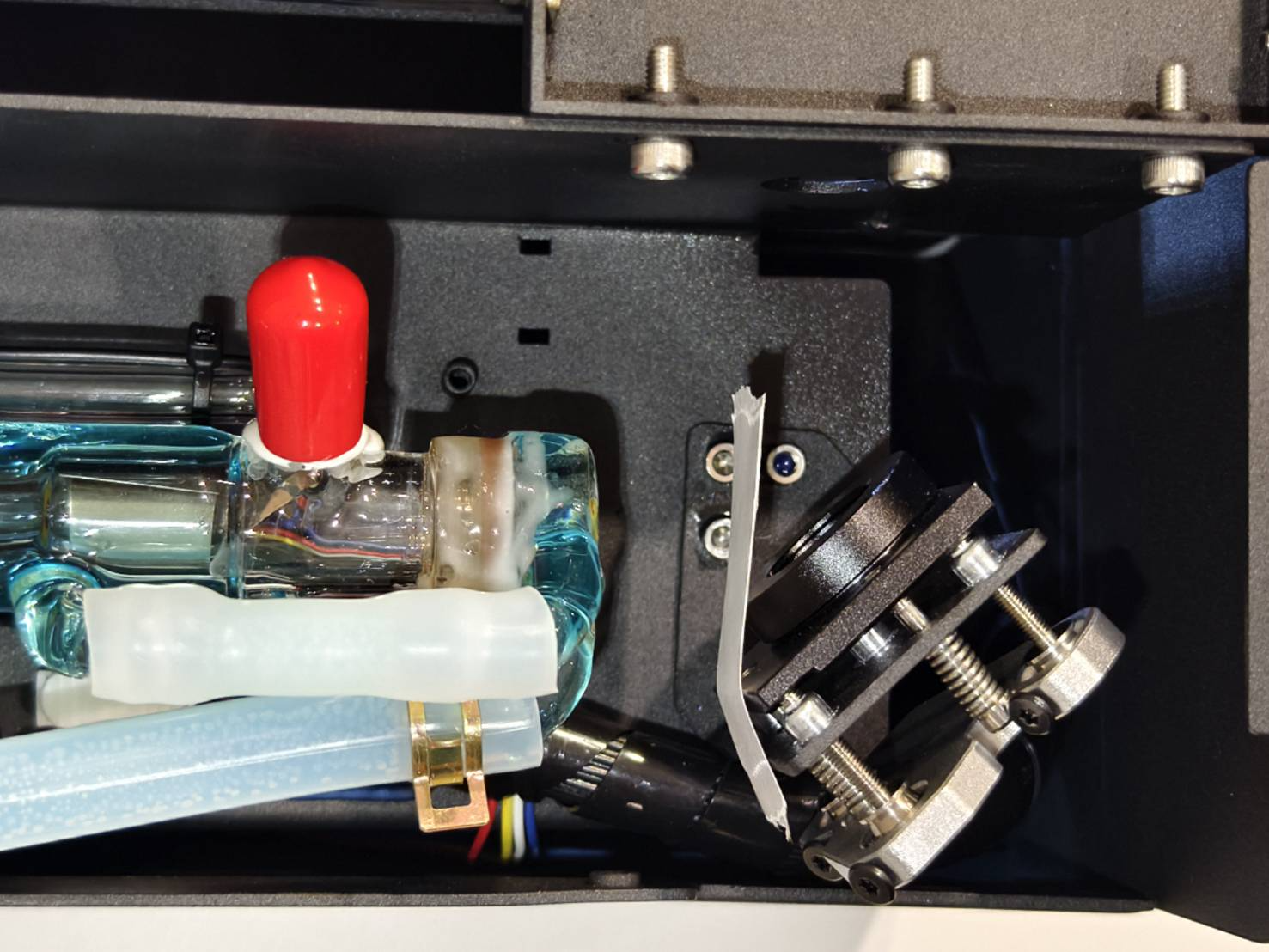

• Ta bort den bakre metallkåpan för att komma åt den första spegeln.

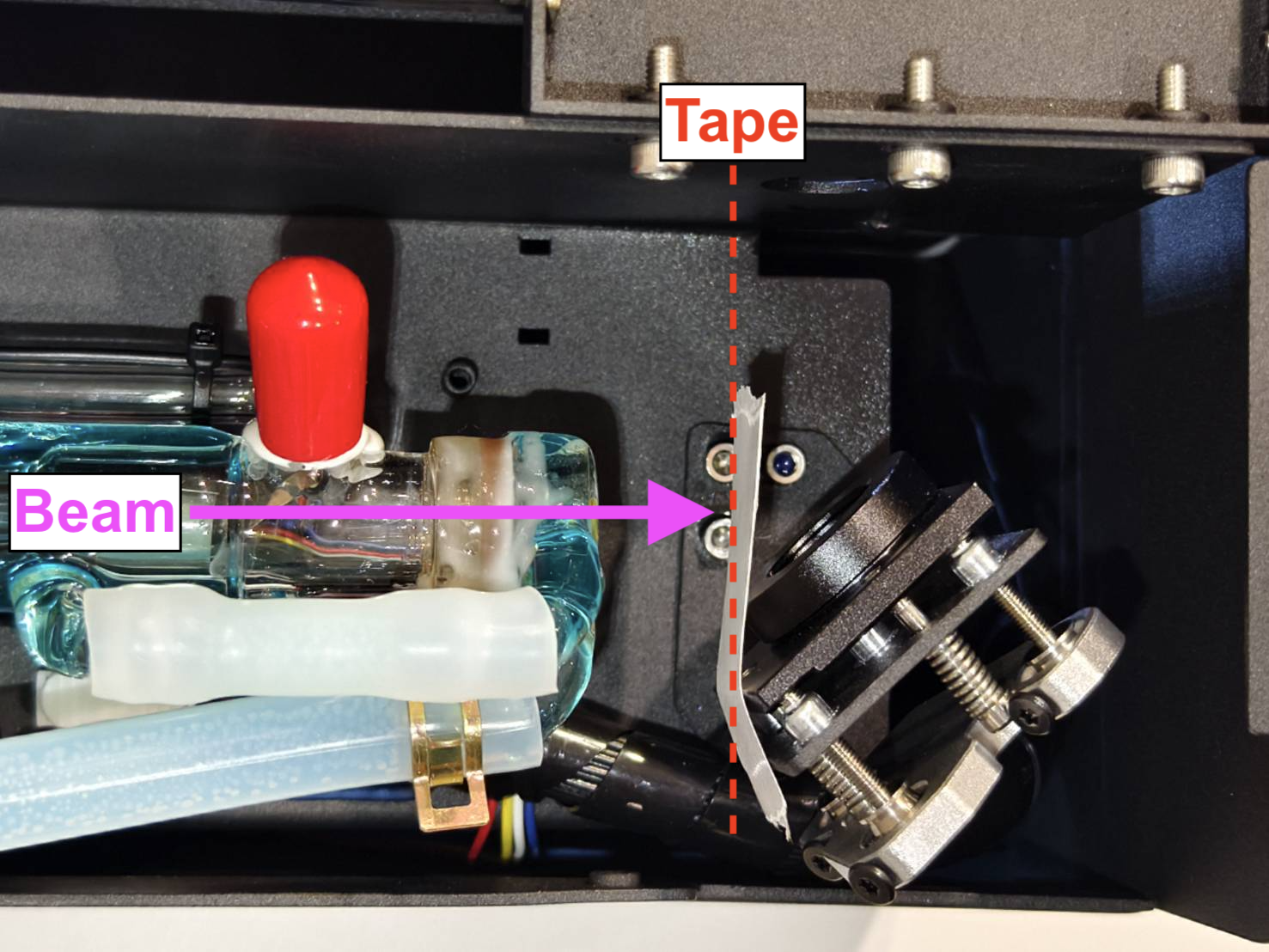

• Placera tejpen på den första spegeln i 90 graders vinkel mot strålen.

• Sätt tillbaka den bakre kåpan och gör 5 pulser.
  (Du behöver inte dra åt skruvarna så länge du kan göra en puls.)

Exempel på tejpresultat
Bra exempel - Rund och kraftig	Dåligt exempel - Svag, ihålig eller inte rund

Fastställ ditt resultat och nästa åtgärd:

Steg 3.1

Steg 3.2

• Sätt tillbaka det bakre skyddet.
  (Du behöver endast dra åt en eller två skruvar för det bakre skyddet så länge ikonen för det bakre skyddet visar stängd.)


• Kör exempelfilen i Beam Studio och kontrollera om lasern avger stråle.


Fastställ ditt resultat och nästa åtgärd:

Steg 4

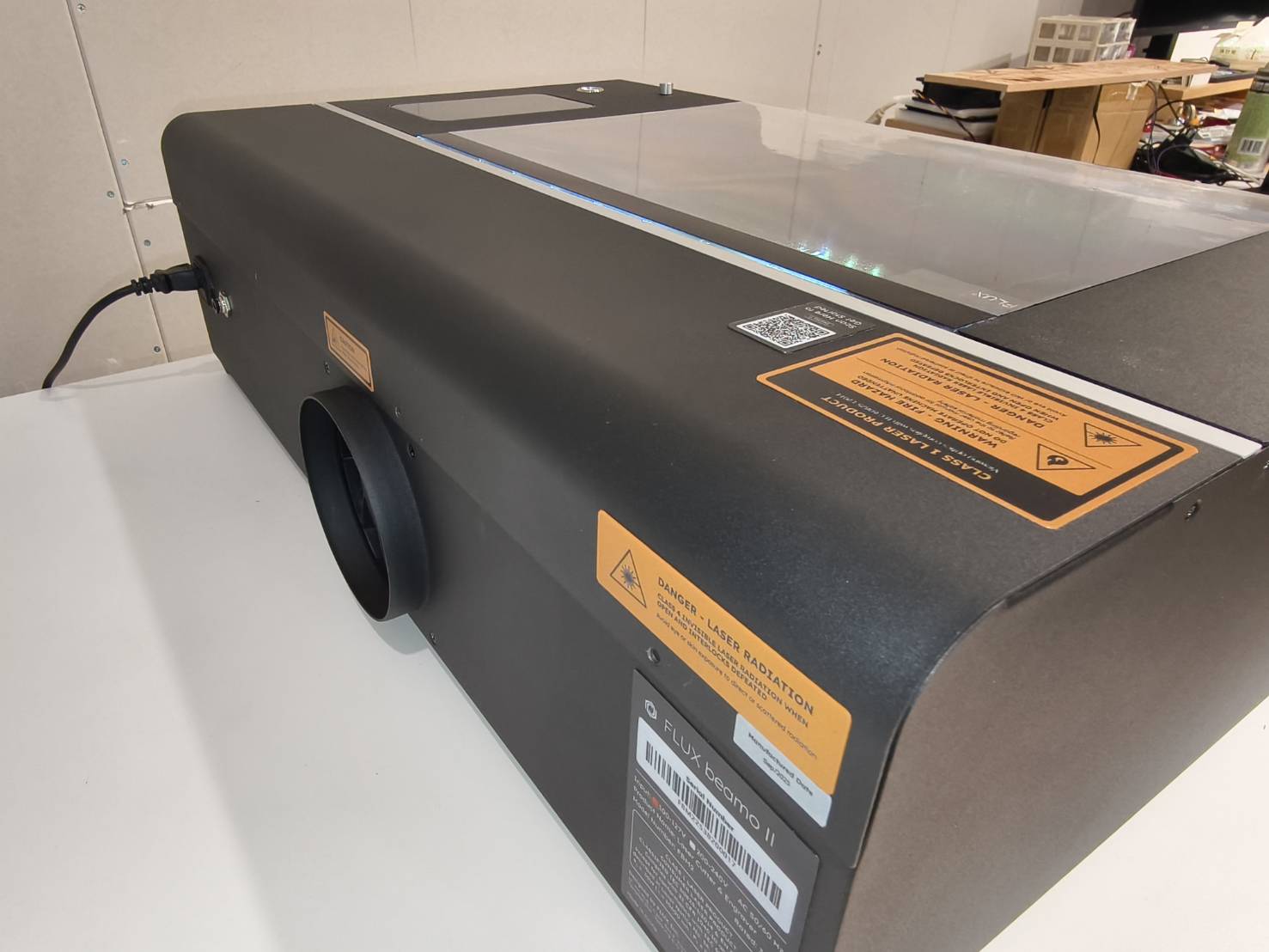

• Stäng av maskinen.
  Ta bort det främre metallskyddet. (T8 torx-skruv * 10 st.)

• Koppla ur laserstyrningskabeln. (Maskinen avstängd.)
  (Se diagrammet om din maskin har en annan konfiguration än bilderna nedan.)
• Hitta laserpulsknappen på laserströmförsörjningen.

• Stäng det bakre locket. Slå på maskinen och tryck snabbt på knappen 1 gång i 0,5-1 sekund och kontrollera om tejpen på den första spegeln har några märken.

Fastställ ditt resultat och nästa åtgärd:

Steg 5

• Höj effektnivån till 150% i kontrollläget.


• Gör 5 pulser för att se om det brända märket blir starkare.
  (Använd en ny 2-lagers tejp om den nuvarande har ett märke.)
  (Se exempel för att bedöma resultatet på tejpen.)

Fastställ ditt resultat och nästa åtgärd:

Kontakta kundsupport

Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

*Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX Support.
