beamo II - Extension Base - Uppackning och installation – FLUX Help Center

Beskrivning

Denna artikel innehåller en steg-för-steg-guide för installation av tillbehöret beamo II Förlängningsbas.
Följ instruktionerna nedan för installationsprocessen.

Materialhöjdinformationen för placering på Förlängningsbas är följande:

Utan honeycomb
Spår 1	23 ~ 50 mm
Spår 2	51 ~ 58 mm
Spår 3	81 ~ 110 mm
Spår 4	111 ~ 140 mm
Utan låda	141 ~ 155 mm

Med honeycomb
Spår 1	0 ~ 27 mm
Spår 2	28 ~ 57 mm
Spår 3	58 ~ 87 mm
Spår 4	88 ~ 117 mm
Utan låda	118 ~ 132 mm

Uppackning:

#	Artikel	Antal

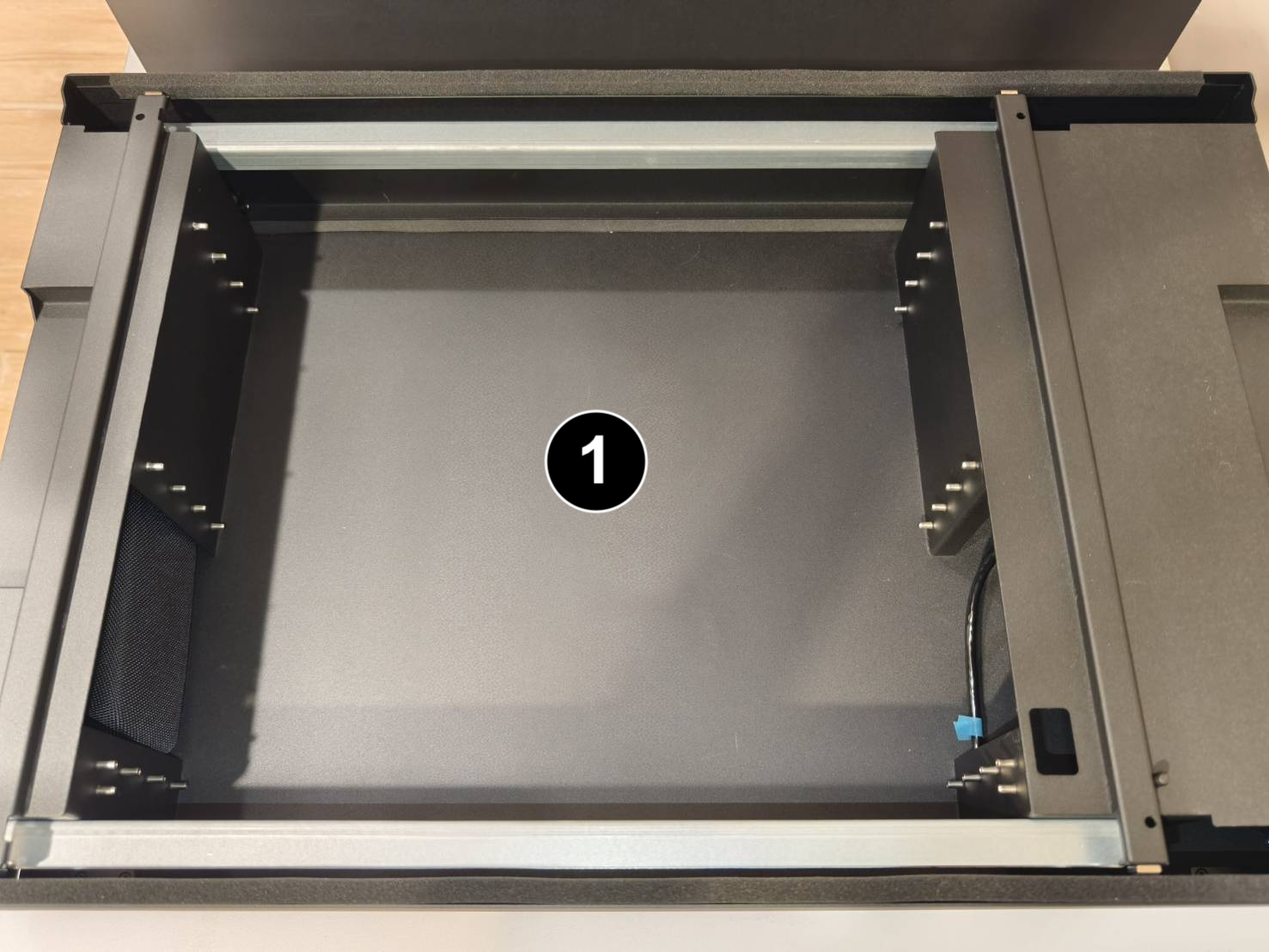

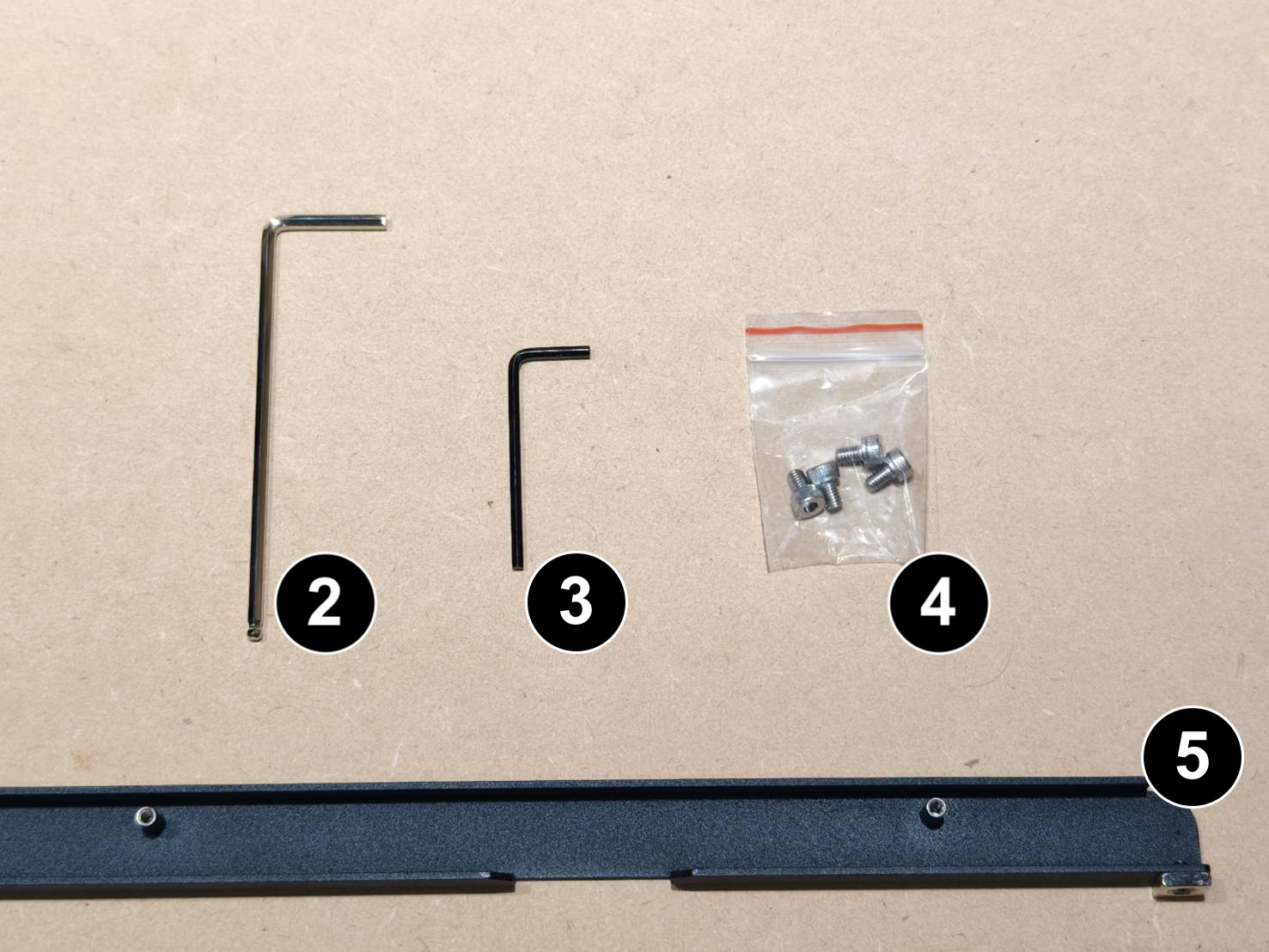

1	Förlängningsbas	1 st

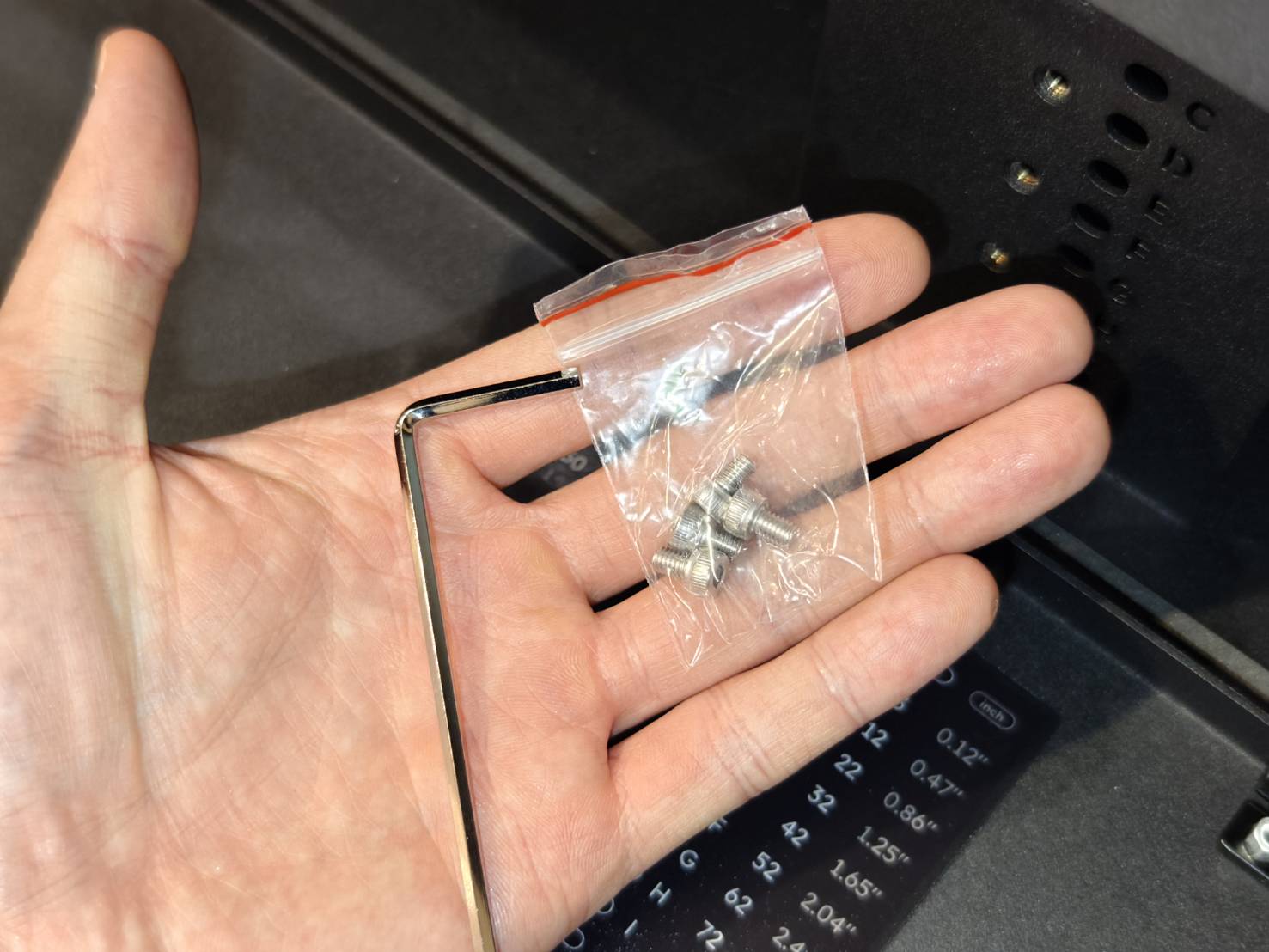

2	3 mm insexnyckel	2 st
3	2,5 mm insexnyckel	1 st
4	Sexkantsskruvar	4 st
5	Lådhandtag	1 st

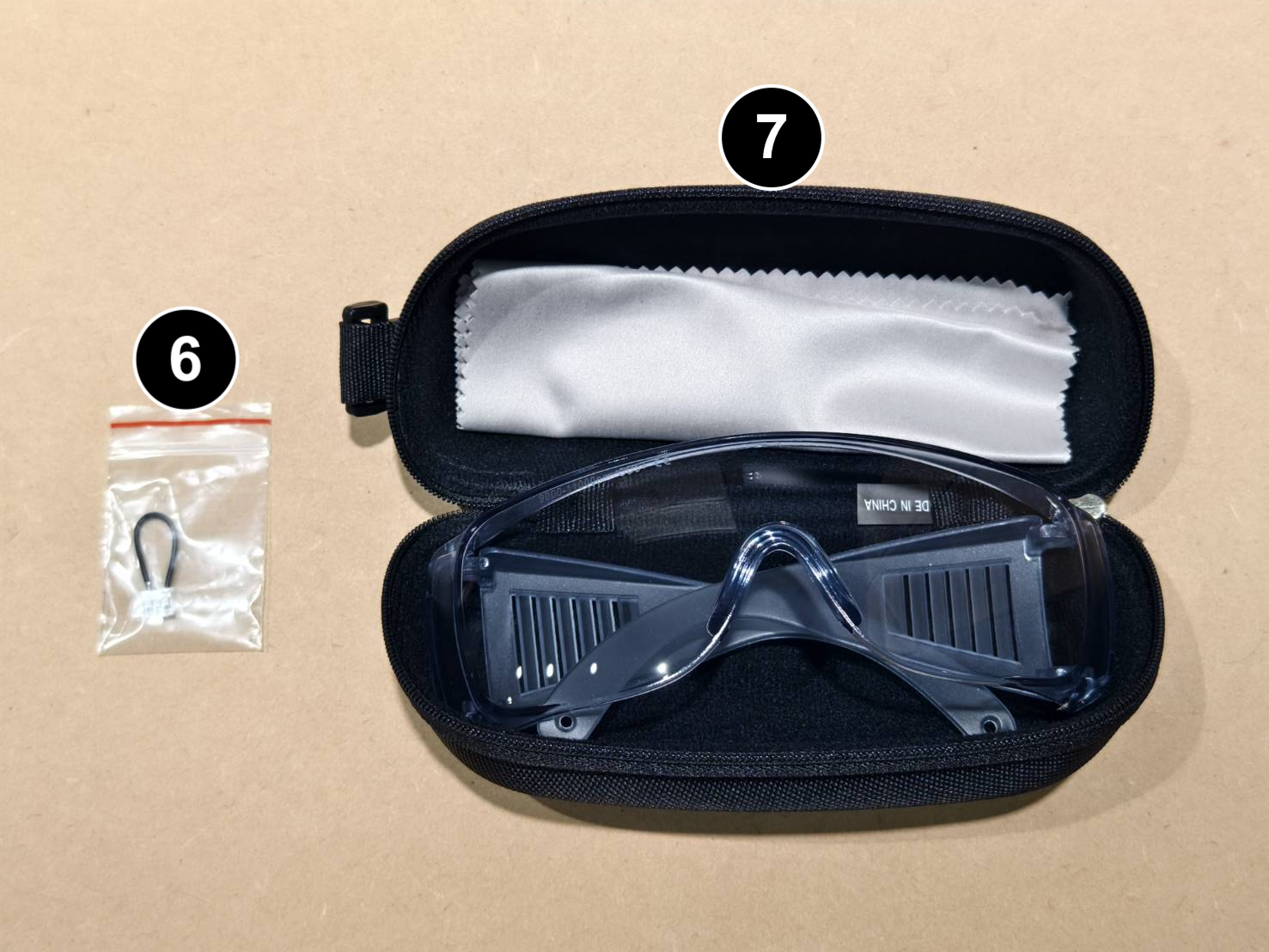

6	Bygel (Används för tillbehöret automatisk matare eller andra tillämpningar som kräver att fram- och bakluckan på förlängningsbasen öppnas.)	1 st
7	Skyddsglasögon	1 st

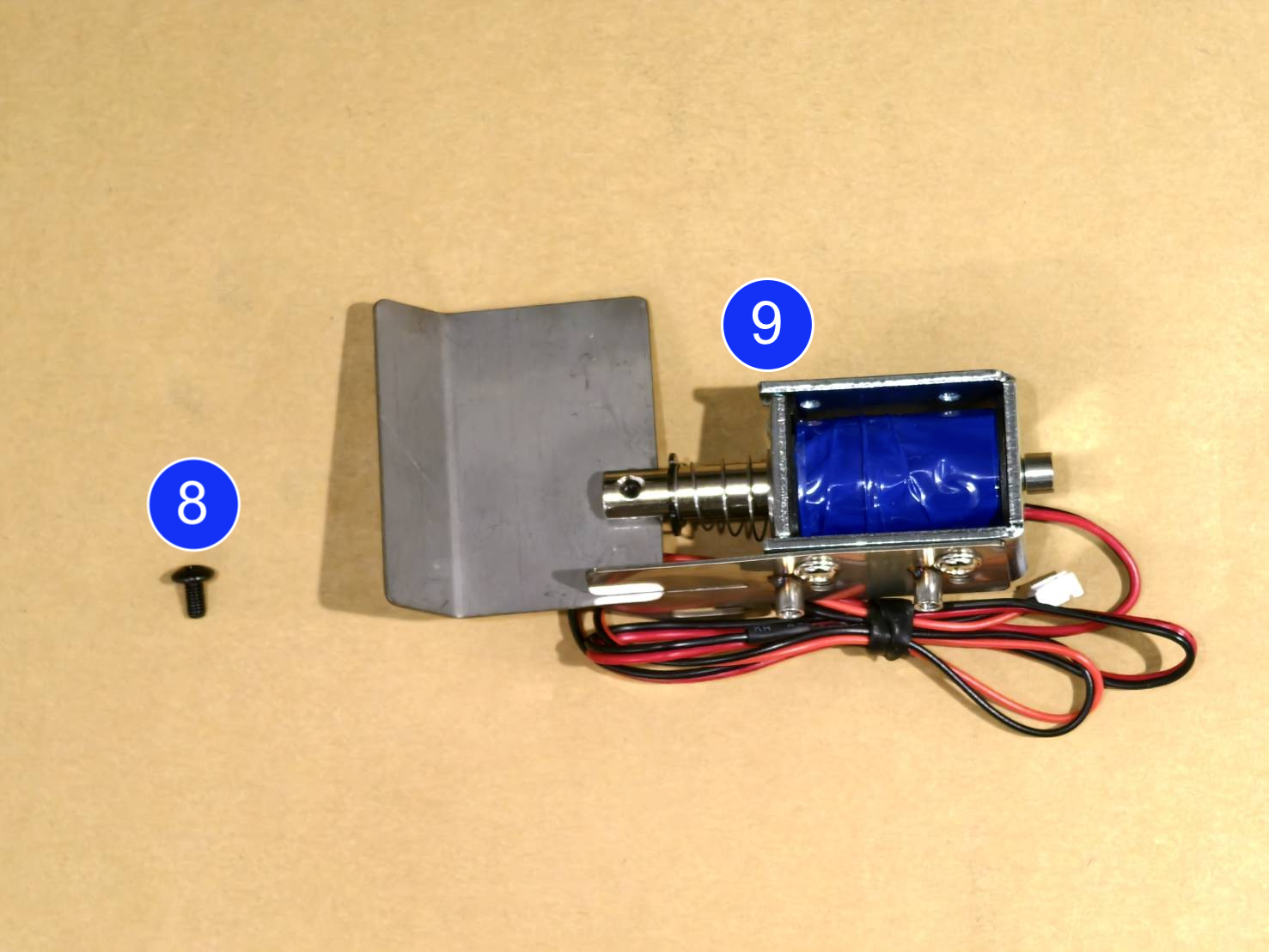

8	Krysskruv (För länder/regioner som kräver säkerhetskontroll för klass 4-laser)	1 st
9	Laserskyddstillbehör (För länder/regioner som kräver säkerhetskontroll för klass 4-laser)	1 st

Verktyg

#	Artikel	Antal

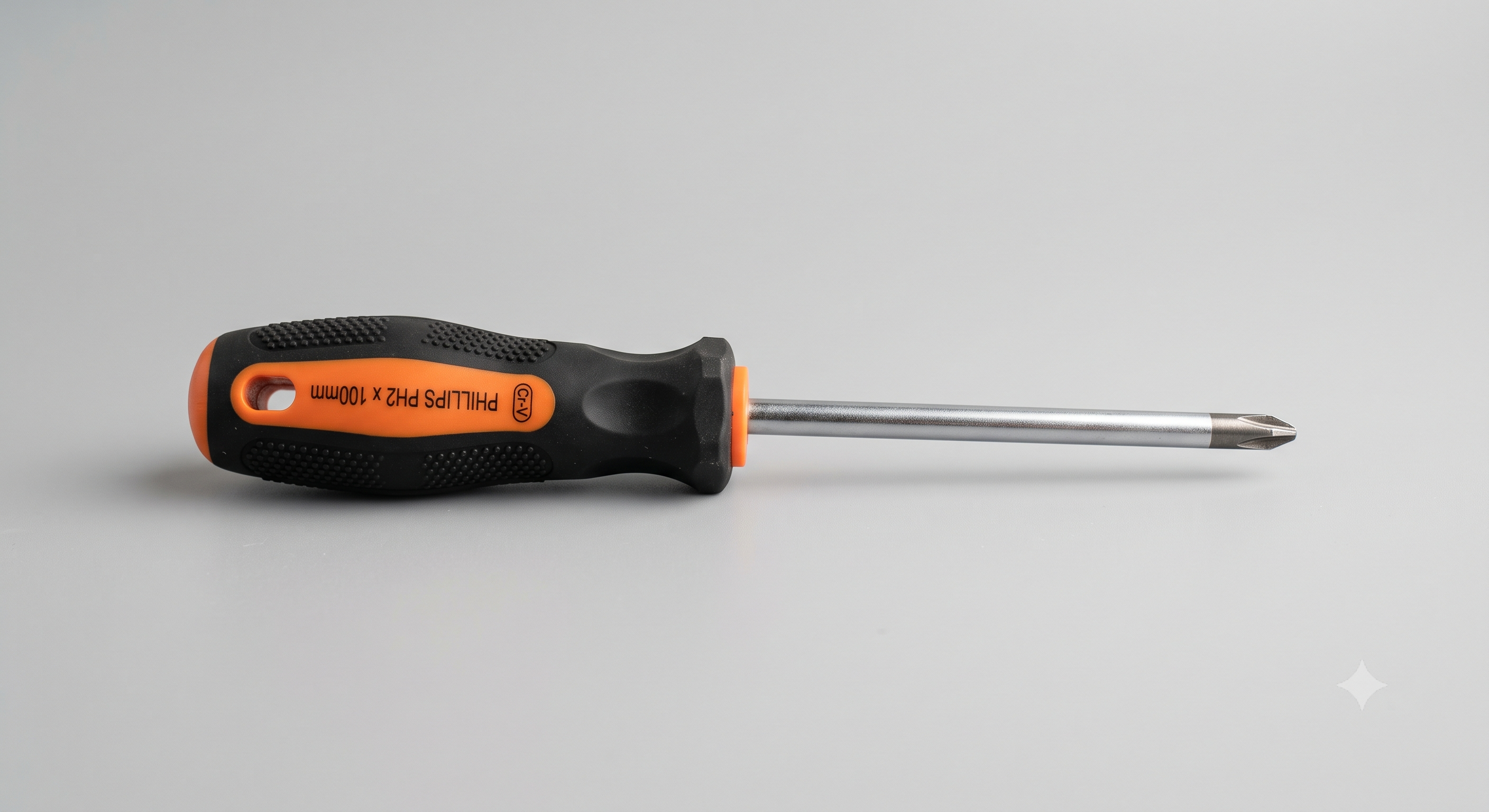

1	Krysskruvmejsel (Valfritt för användning av laserskydd)	1 st

Steg 1

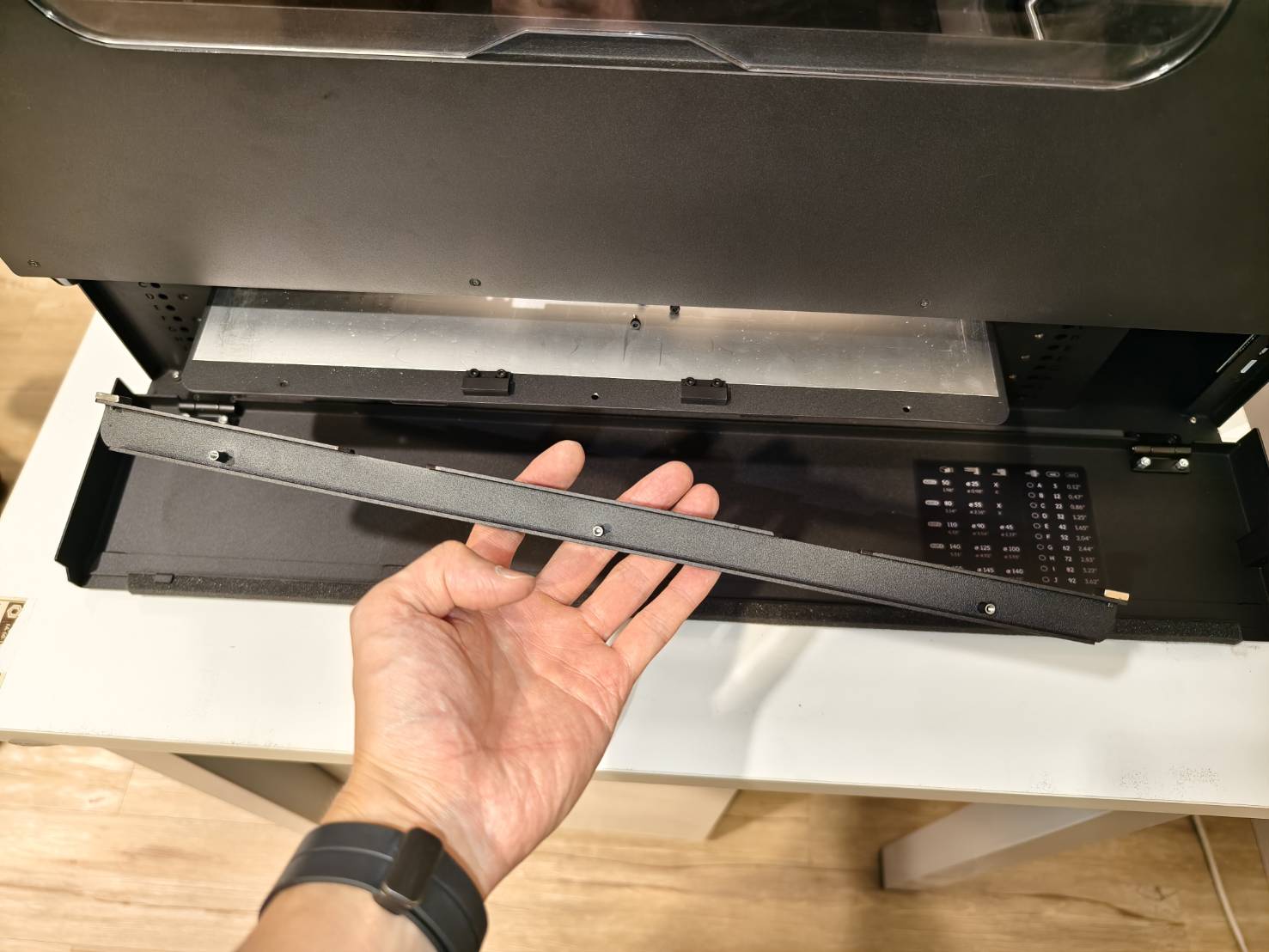

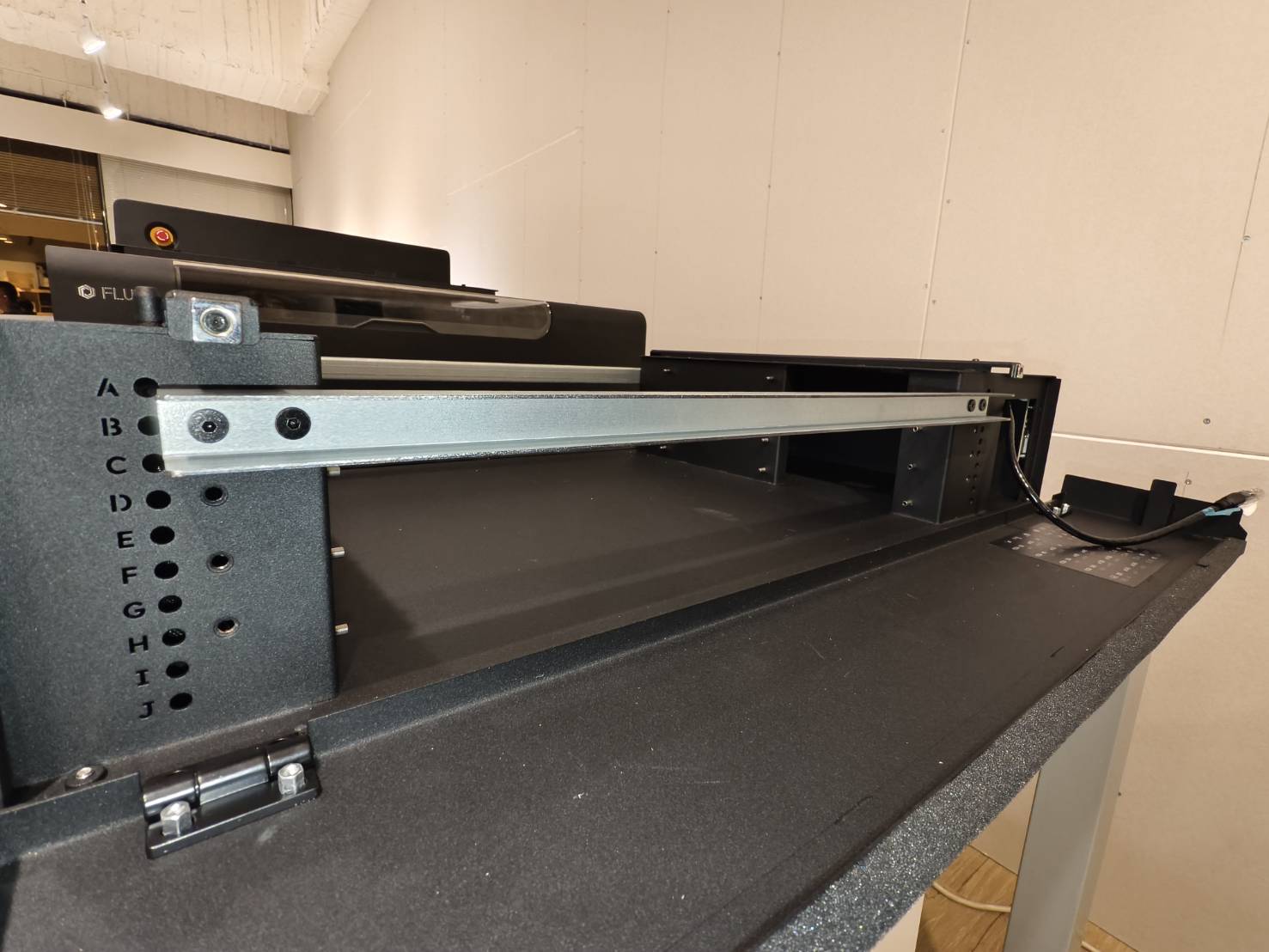

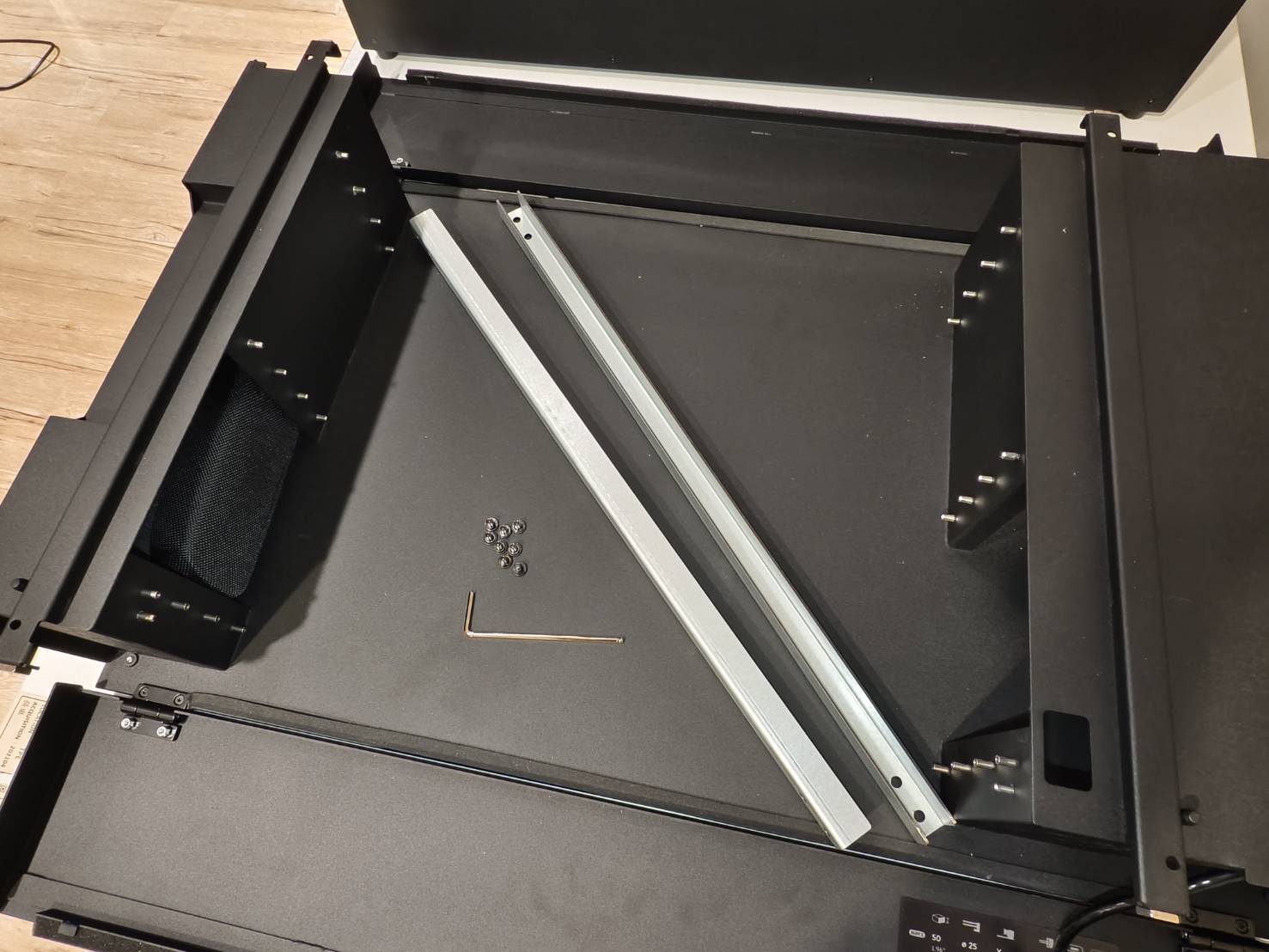

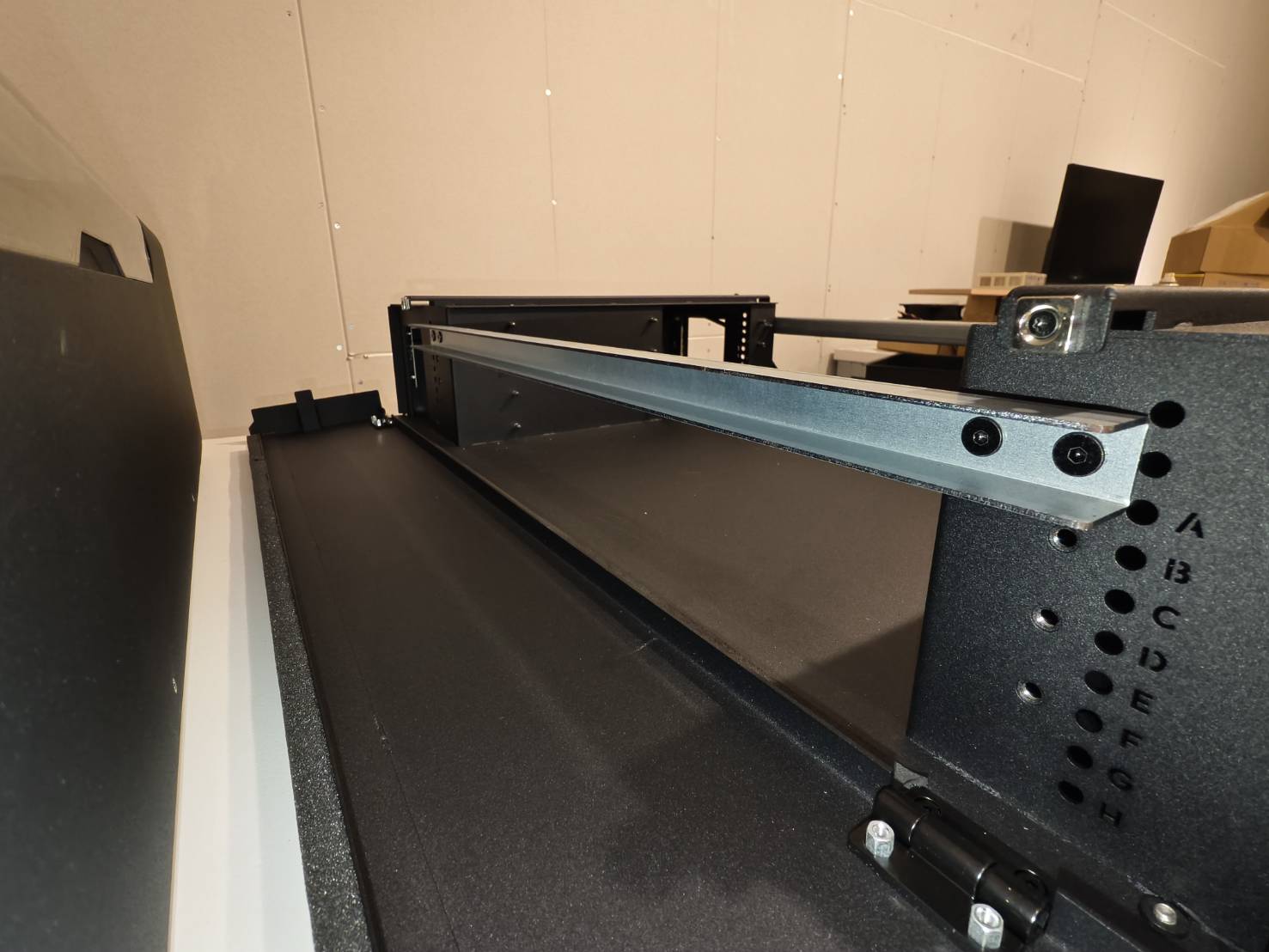

Öppna de främre och bakre luckorna på själva basen för att ta bort metallhållarna.

Steg 2

Placera maskinen på förlängningsbasen. Det rekommenderas att två personer utför detta.

Steg 3

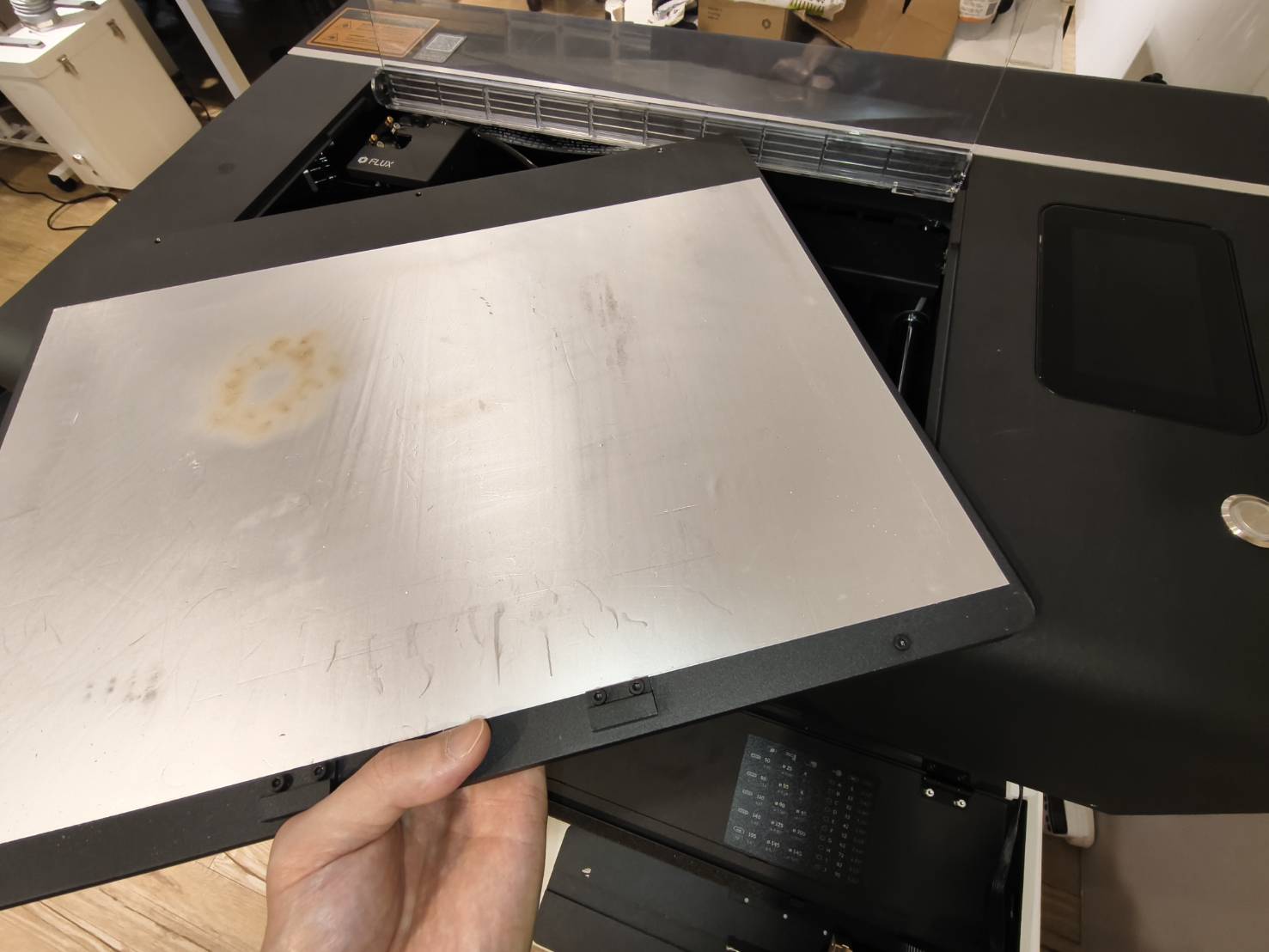

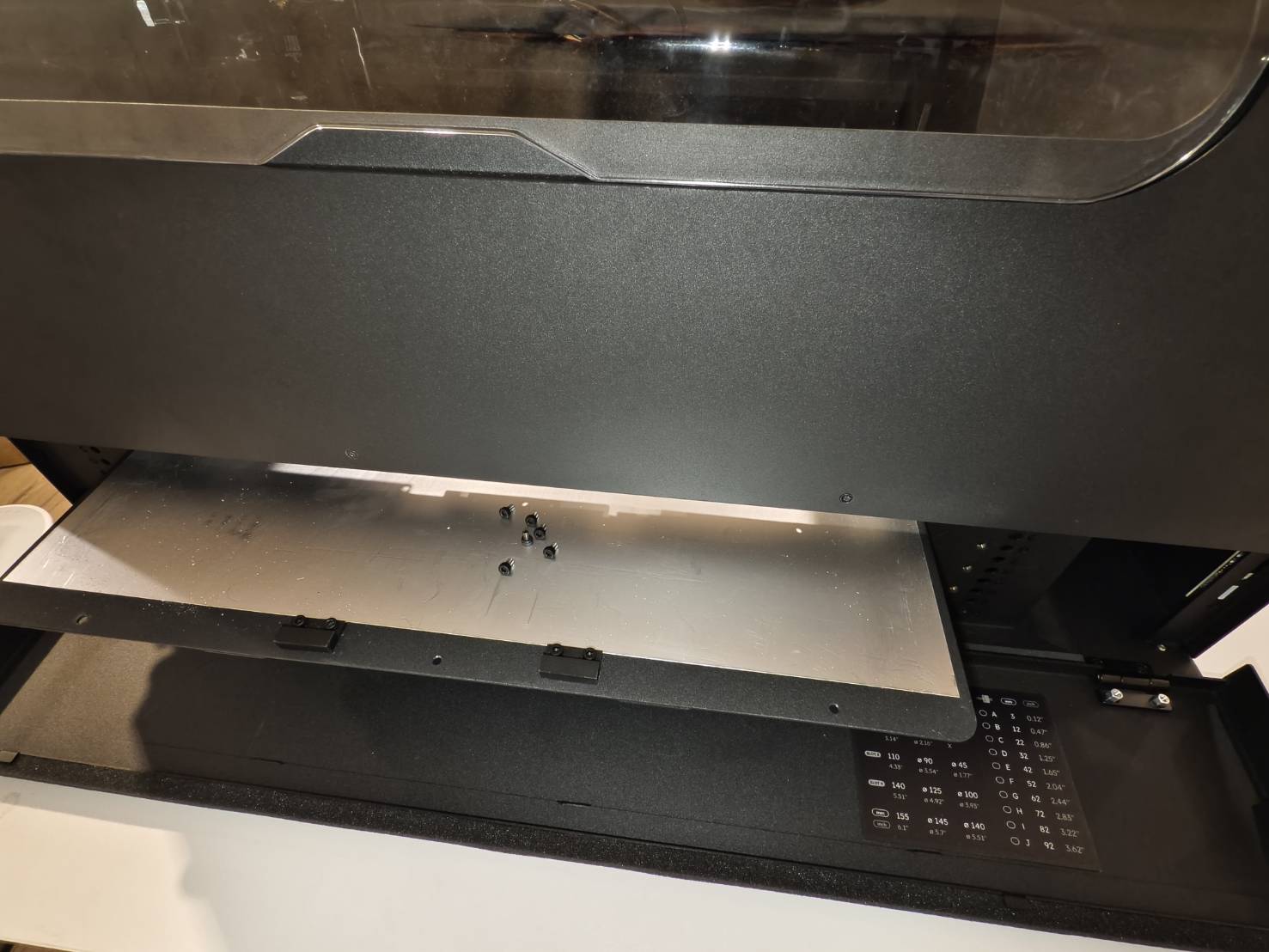

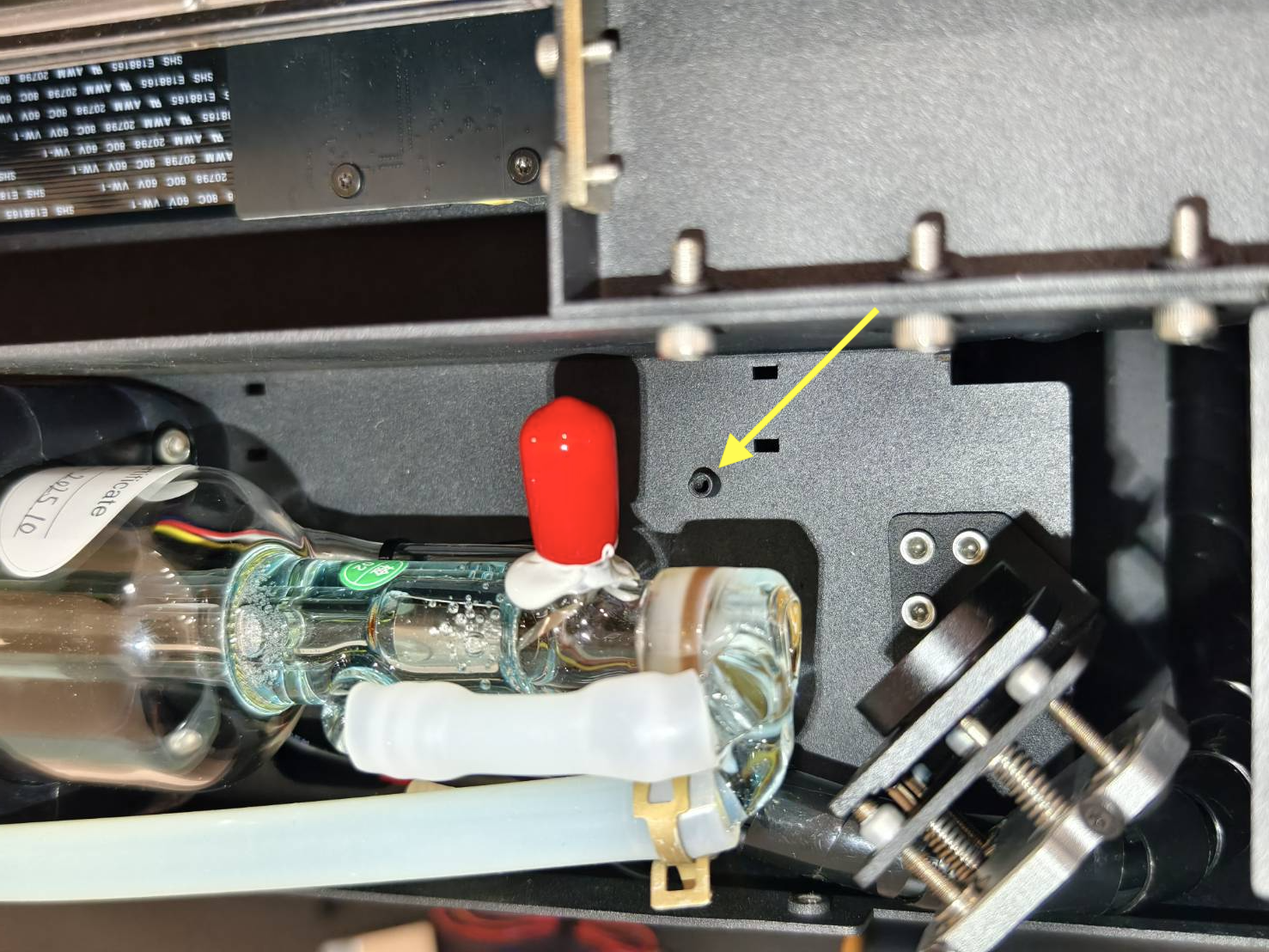

Ta bort de sex skruvarna från maskinens bottenplatta, därefter kan bottenplattan tas bort.
Förvara skruvarna säkert för senare användning.

Steg 4

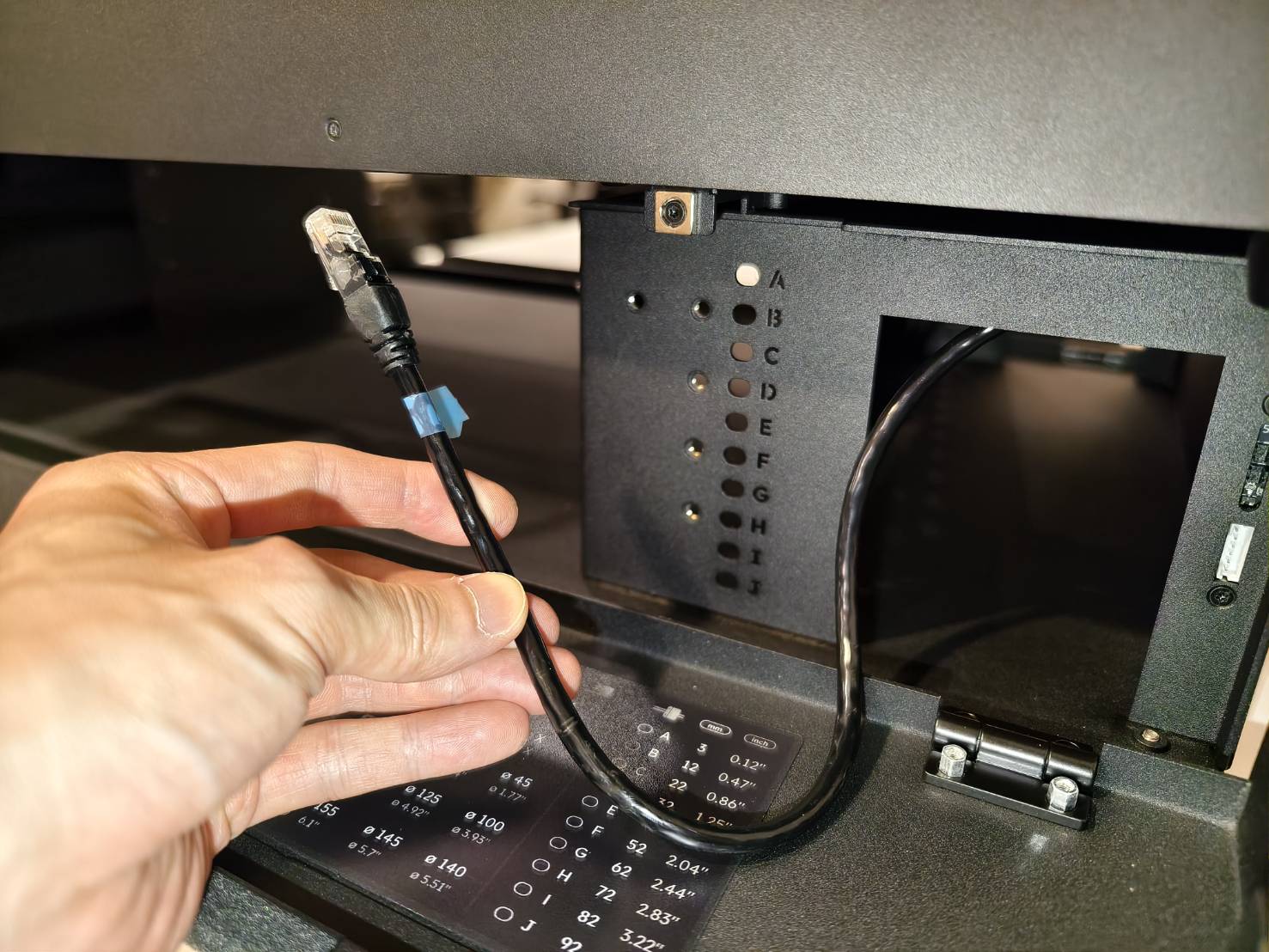

Lokalisera RJ45-kabeln i förlängningsbasen.

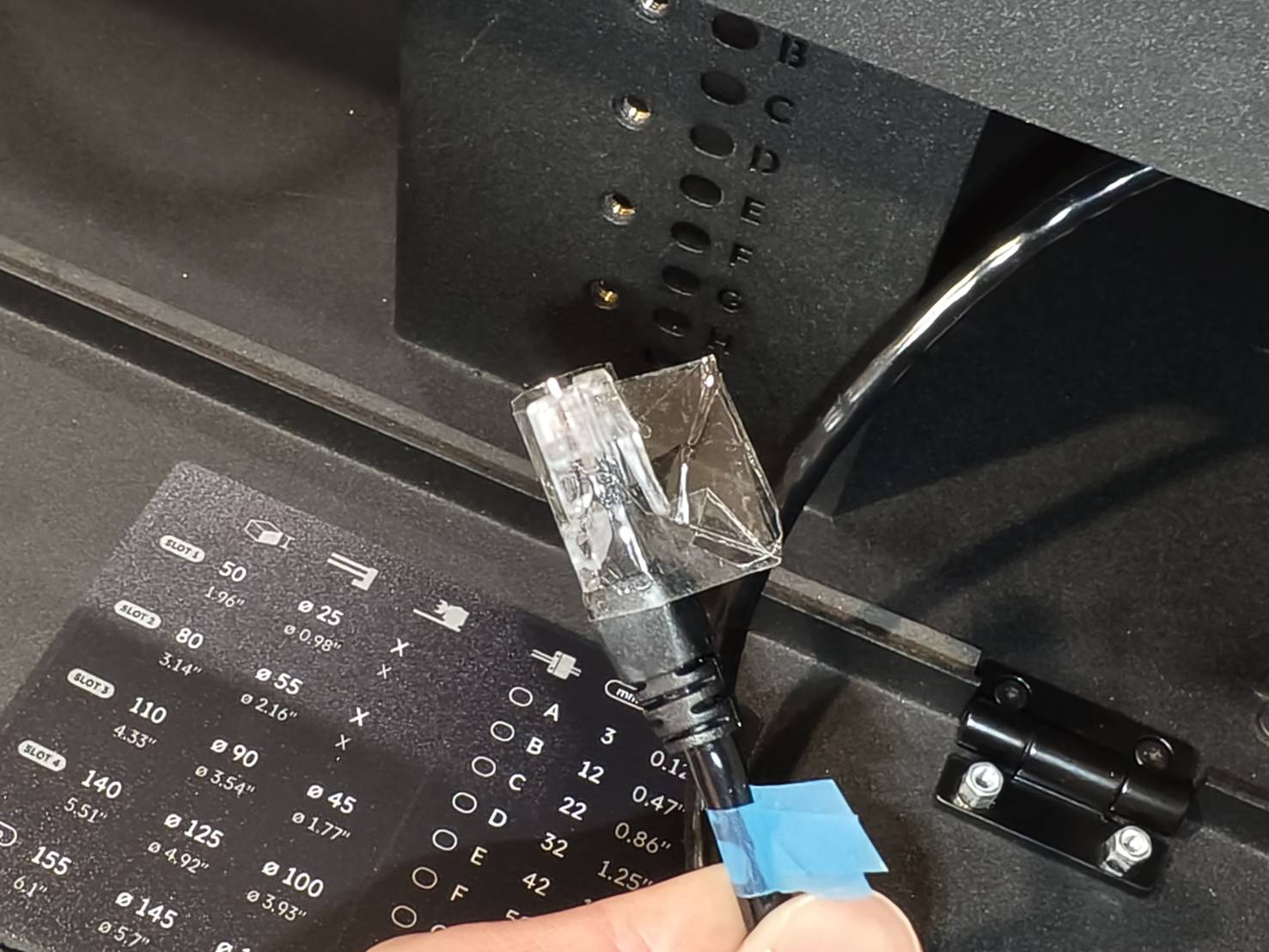

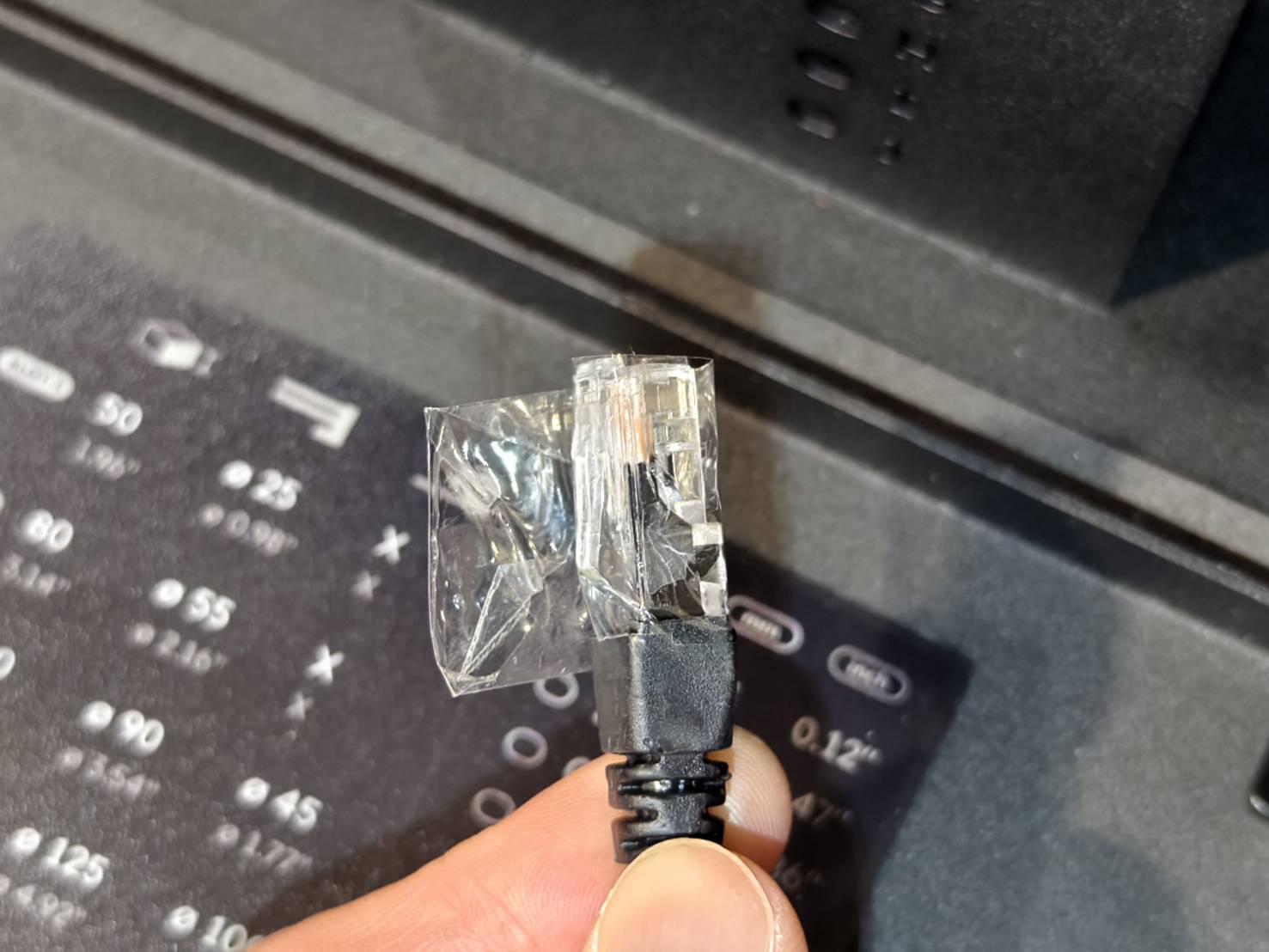

Använd tejp för att linda runt RJ45-kabelns kontakt. Syftet är att skydda spärren från att skadas.

Steg 5

Dra RJ45-kabeln genom hålet i basen och maskinen.
RJ45-kabeln måste vara på ramsidan, det vill säga på utsidan av den silverfärgade axeln.

Steg 6

Ta bort tejpen och anslut RJ45-kabeln till uttaget inuti maskinen.

Steg 7

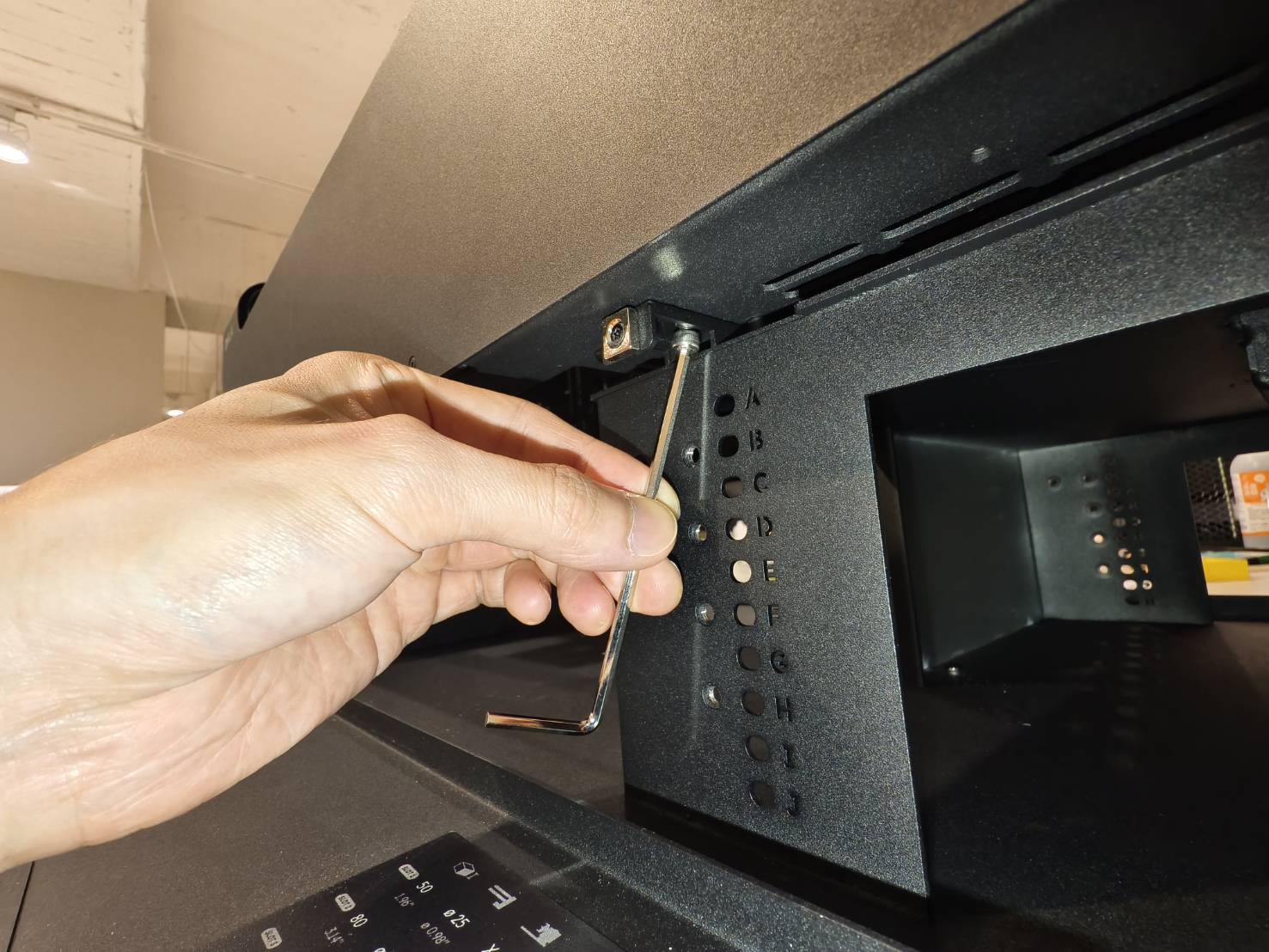

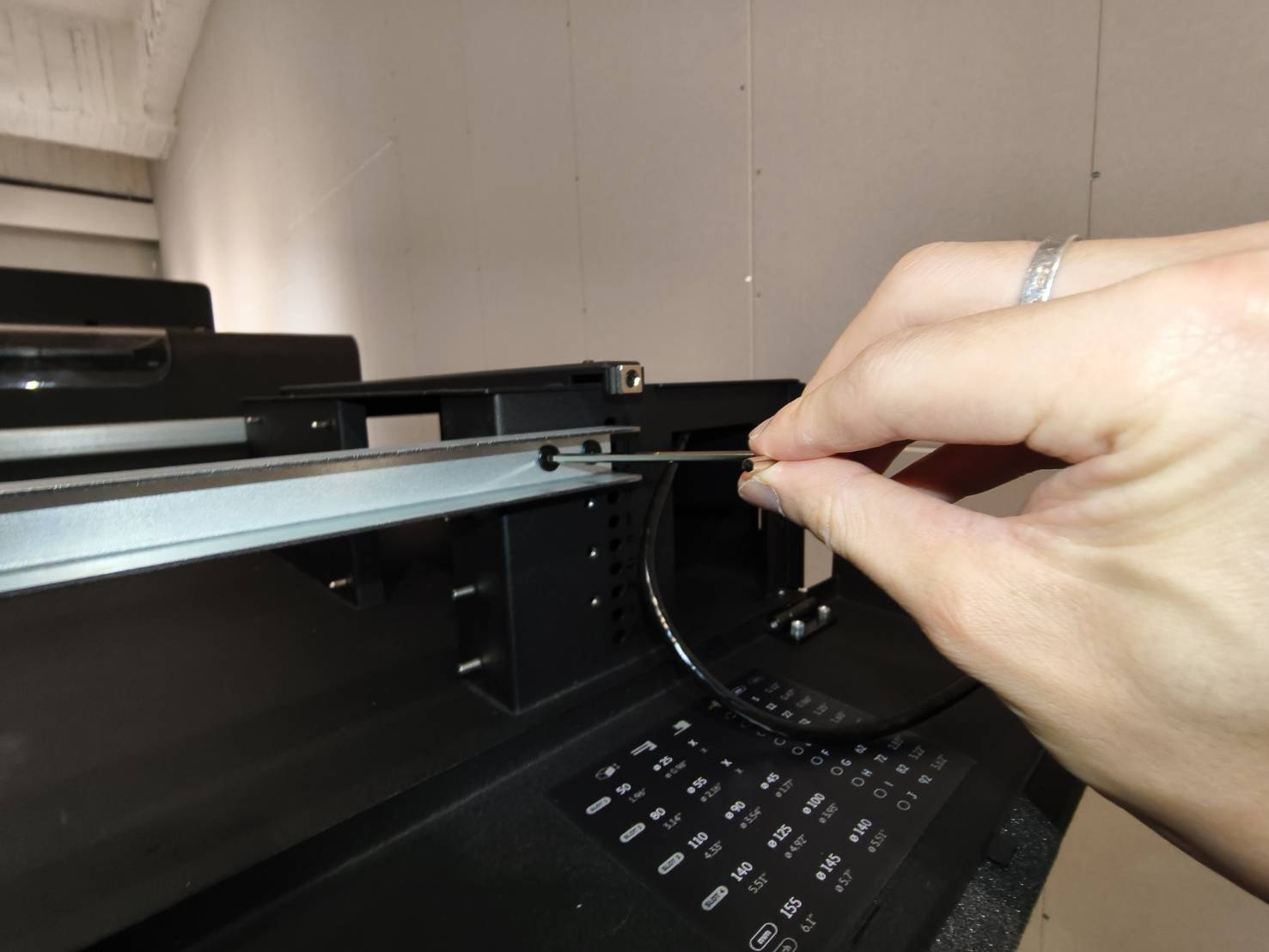

Fäst maskinen och förlängningsbasen med insexnyckeln och skruvarna som medföljer tillbehöret.

Steg 8

Sätt tillbaka maskinens bottenplatta och lokalisera de 3 skruvarna som togs bort från bottenplattan.

Steg 9

Lokalisera lådans handtag och montera det på plattan.

**Observera**

Om ditt land eller din region inte har specifika säkerhetsföreskrifter för klass 4-lasrar kan du avsluta här.
Detta indikerar att installationen är klar. (Obs: Nästa steg innebär installation av en automatisk laserskärm för att uppfylla säkerhetskraven för klass 4-lasrar.)

Om du har detta laserskärmstillbehör i din förpackning innebär det att du måste installera det.

Steg 13

Anslut kabeln till det lilla kretskortet på maskinens andra sida.

Steg 14

Montera tillbaka det bakre locket.
