beamo II - 2W IR Infraröd Laser-tillägg - Kalibreringsguide

⚠︎ Se till att din Beam Studio och beamo II firmware är uppdaterade till den senaste versionen.

Beskrivning

Den här artikeln guidar dig genom processen för att utföra en kalibrering av 2W IR infraröd laser-tillägget.


När kamerakalibrering behövs
1. När modulen används för första gången.
2. När maskinen har flyttats.
3. När det finns en avvikelse mellan kameraförhandsgranskningen och den faktiska graveringspositionen.

Obs:
Kamerakalibrering krävs för första användningen av kameraförhandsgranskningsfunktionen.

Steg 1 - Bekräfta versionen av Beam Studio och firmware

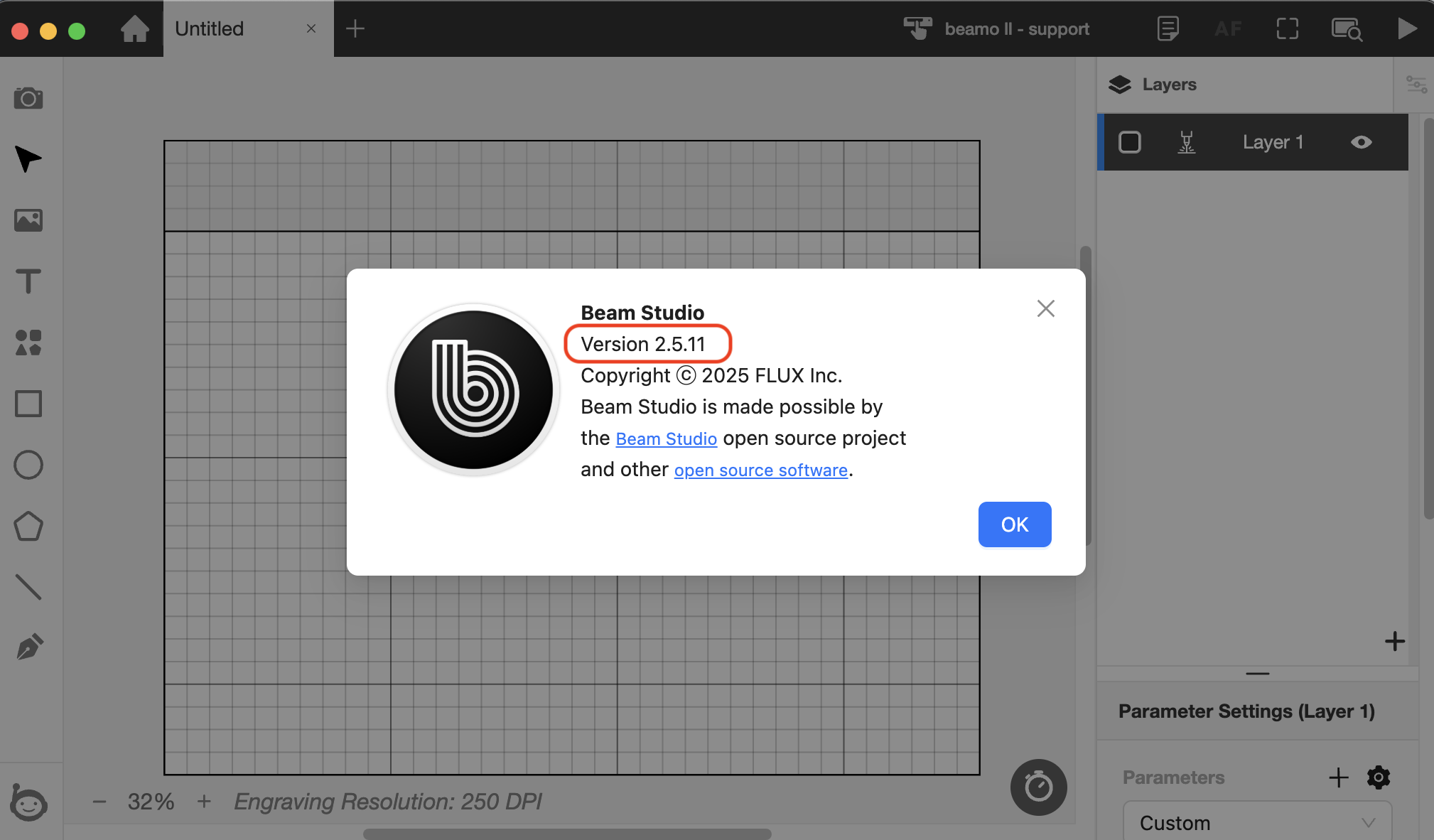

• Programvaruversion som krävs: Beam Studio 2.5.11 eller senare. (Nedladdningslänk)


• Firmware-version som krävs: 6.1.6 eller senare. (Nedladdningslänk)

Steg 2 - Förberedelse

Material att förbereda:

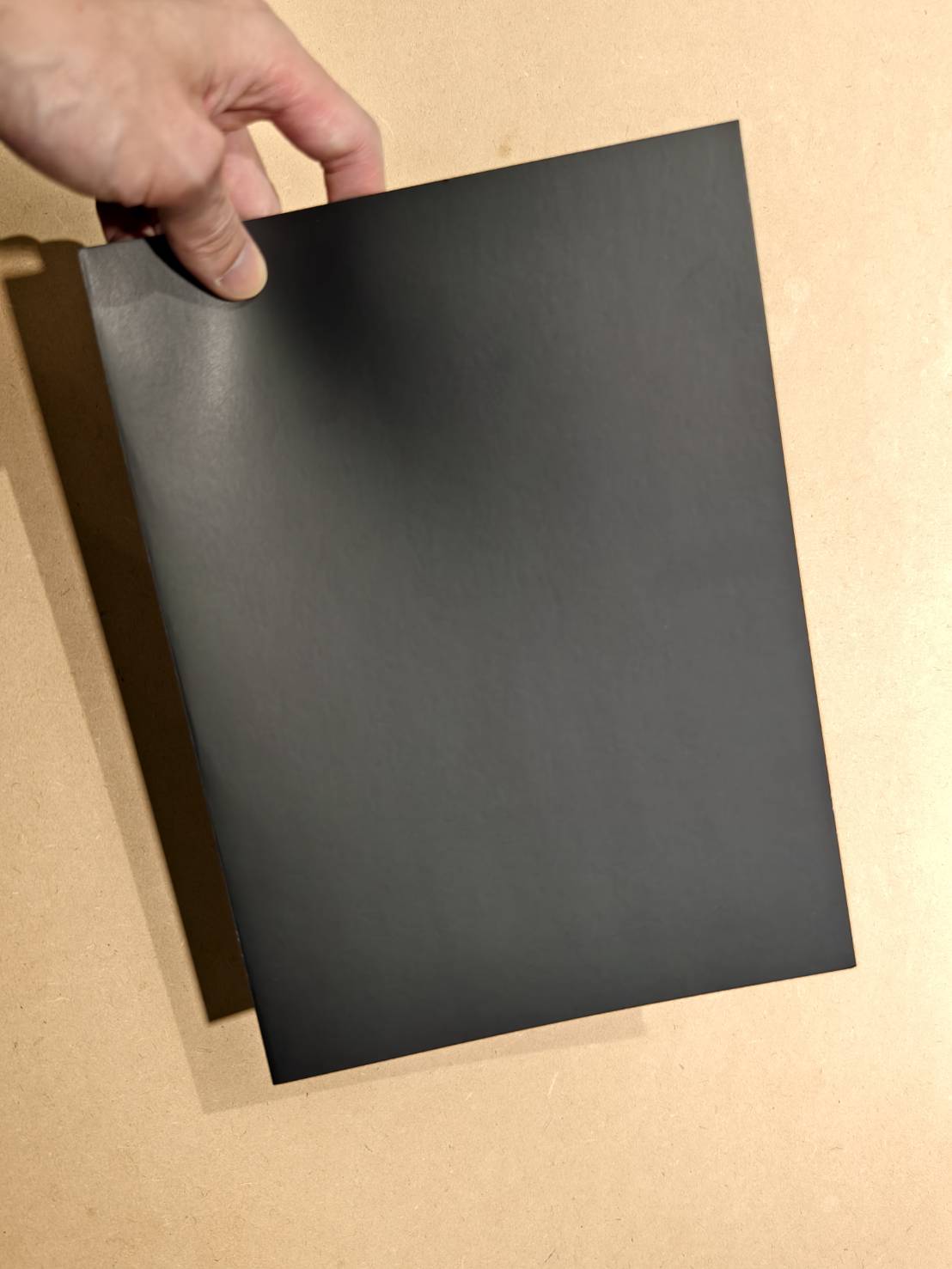

Ett A4 svart Bristolpapper/papper, svart papper eller svart akryl.

Steg 3 - Placera det svarta papperet

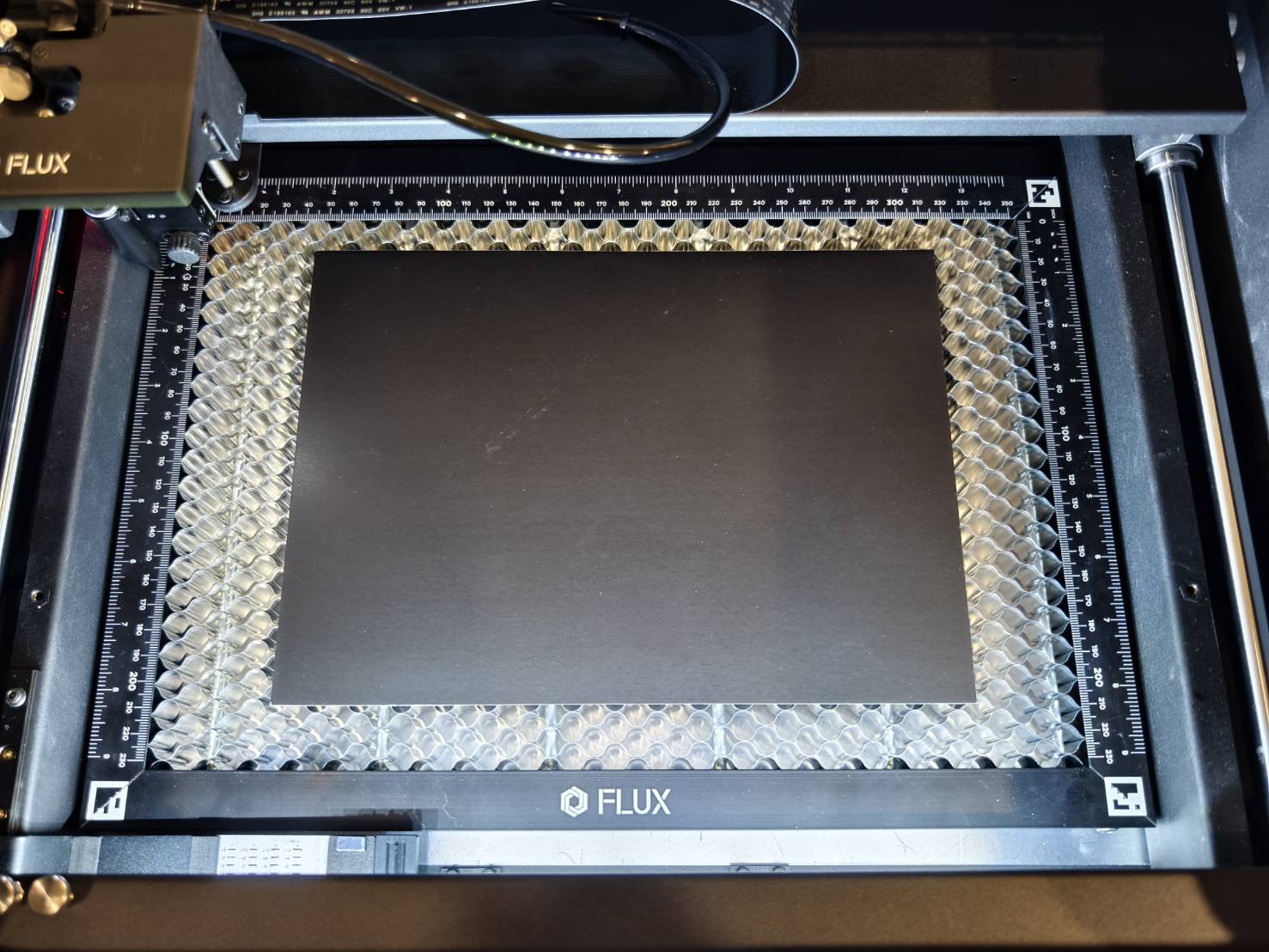

Placera det svarta papperet i mitten av arbetsytan.

Steg 4 - Utför autofokus

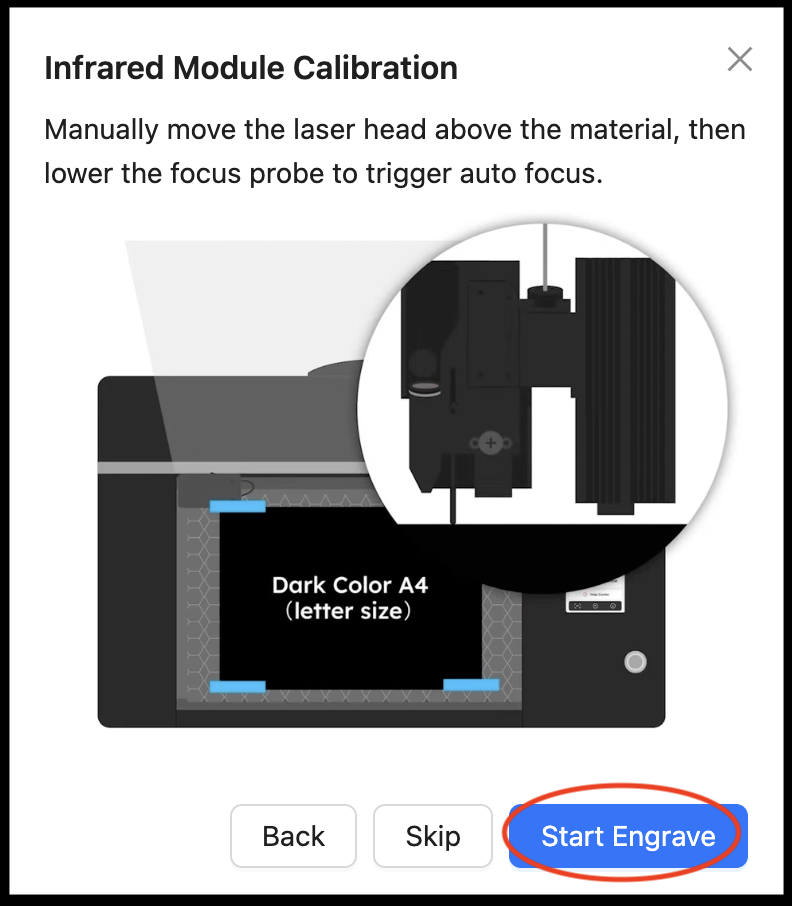

Flytta laserhuvudet manuellt ovanför det svarta papperet och sänk sedan fokussonden för att aktivera autofokus.
Stäng sedan locket.

Steg 5 - Aktivera 2W infraröd lasermodul

Starta Beam Studio, anslut till din maskin och aktivera 2W IR Infraröd Laser i Dokumentinställningar

Steg 6 - Öka kamerans ljusstyrka

Utför en kameraförhandsgranskning och justera kamerans ljusstyrka med verktyget längst ner.

Steg 7 - Starta kalibrering av infraröd modul

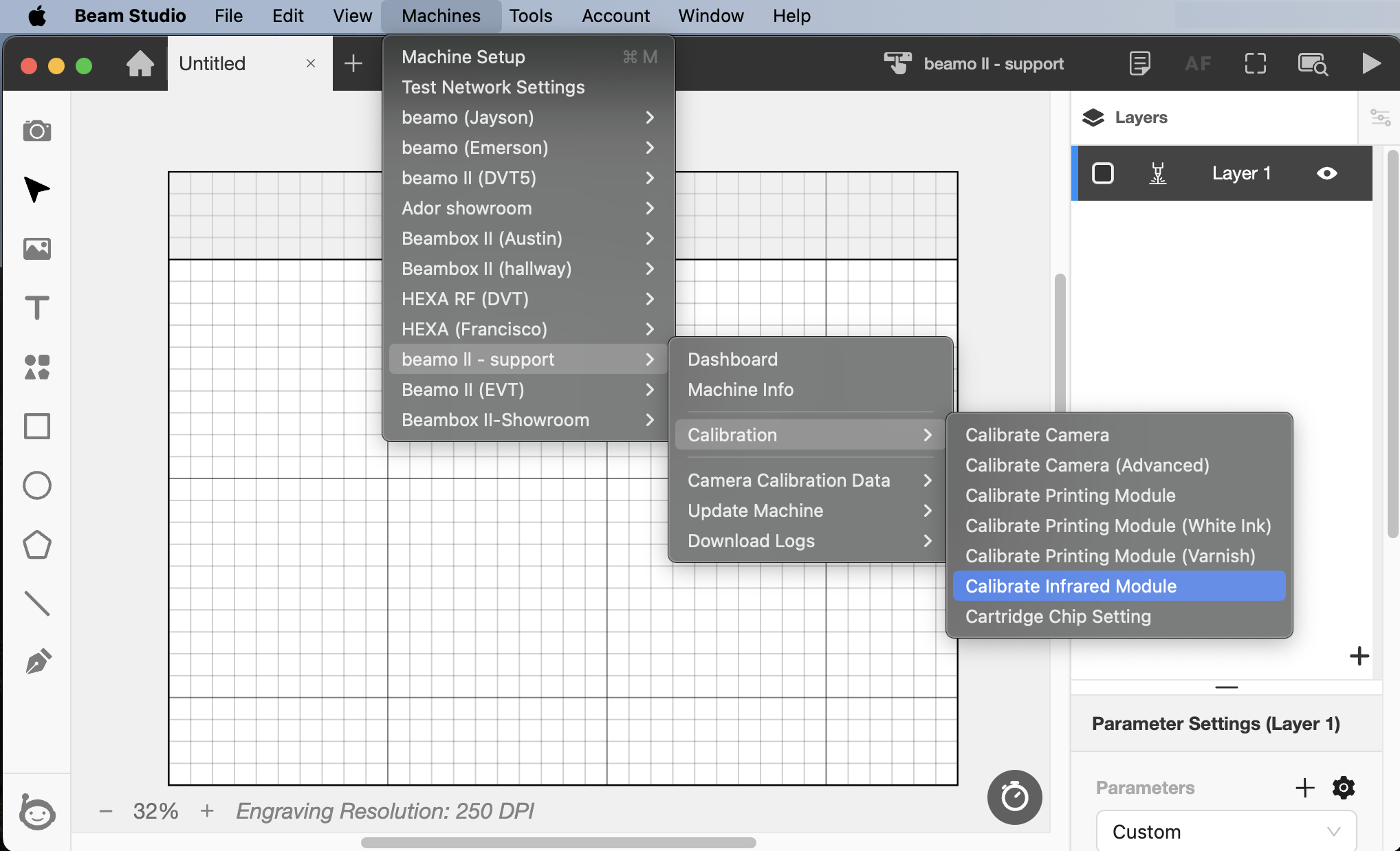

• I den övre menyraden, välj "Machines" >> "Machine Name" >> "Calibration" >> "Calibrate infrared Module".

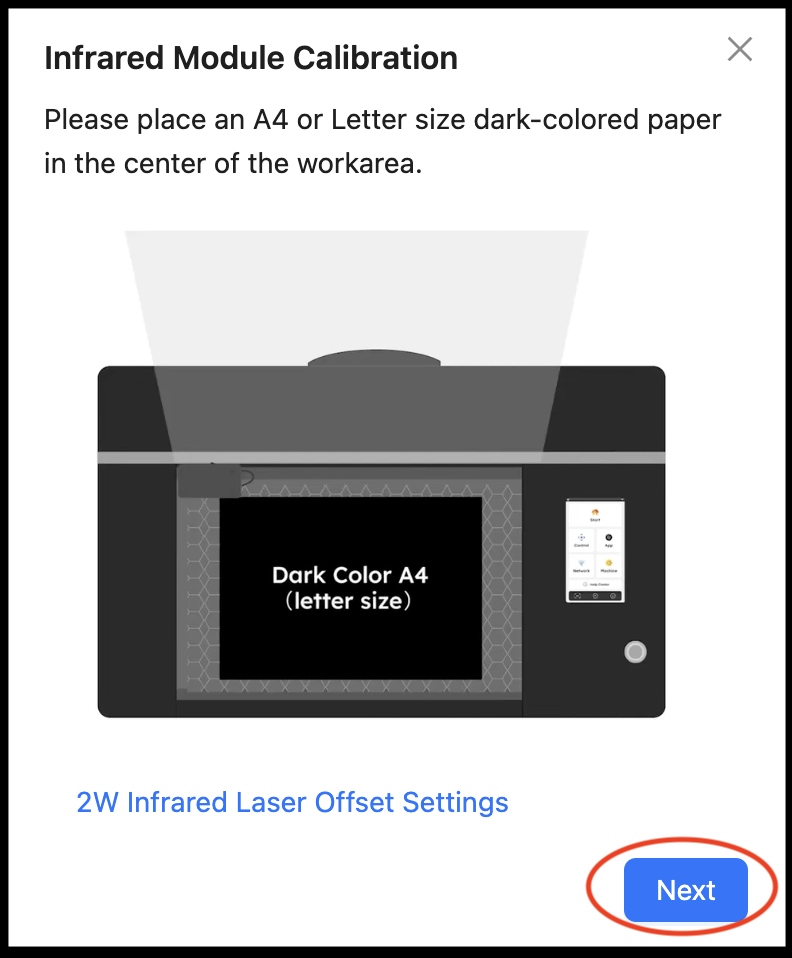

• Tryck på "Next" och "Start Engraving", så startar maskinen processen automatiskt.

• Ett "+"-tecken kommer att graveras på det svarta papperet. Ett foto tas och visas sedan i programvaran.

Steg 8 - Justera "+"-tecknet

Rikta in det röda "+"-tecknet med det graverade "+"-tecknet. Dra fotot direkt eller justera X- och Y-värdena för att flytta det röda tecknet.
