Tillfällig OPA-verktygsguide

Beskrivning

Denna artikel guidar dig genom hur du tillverkar ett OPA-verktyg.
Säkerställ att måtten ritas eller trimmas så exakt som möjligt.

Översikt

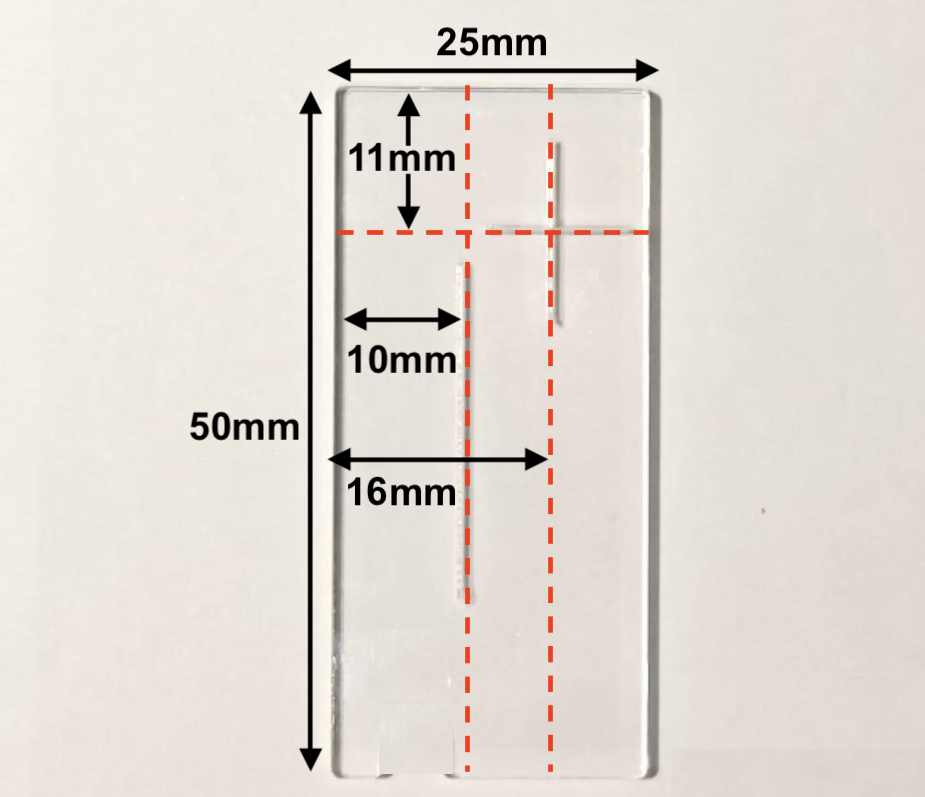

Du behöver endast hitta en transparent bit på 50mm x 25mm (som kan trimmas till rätt storlek) och rita tre linjer enligt måtten som visas med röda linjer på bilden nedan.
(Du kan använda din egen metod så länge linjernas mått är korrekta.)

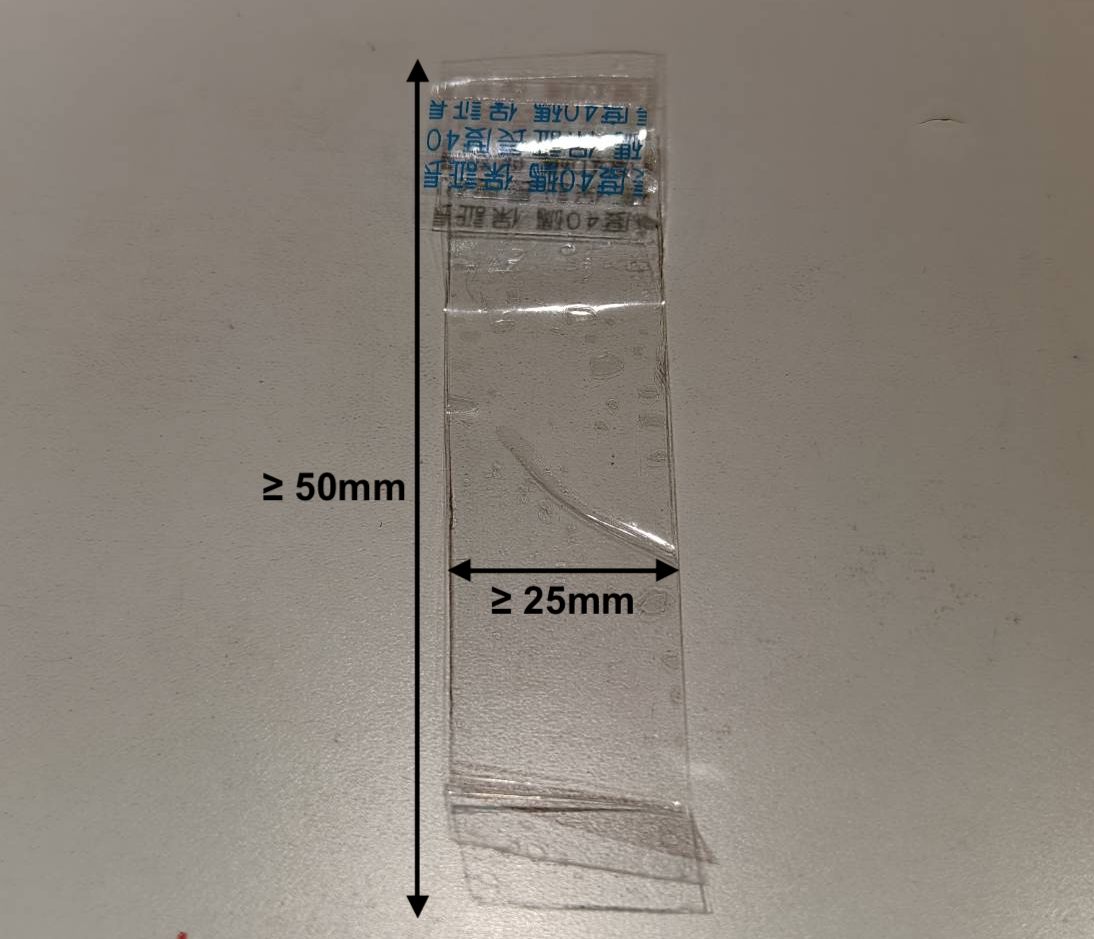

Steg 1

• Hitta en bit transparent tejp eller något transparent material som kan ritas på och klippas.
• Om du använder tejp, vik tejpen så att den klibbiga delen täcks eller kombinera två bitar.
• Efter att den klibbiga delen täckts ska längden på denna bit vara minst 50mm och bredden minst 25mm. (En längre längd är okej, eftersom du kan trimma den.)

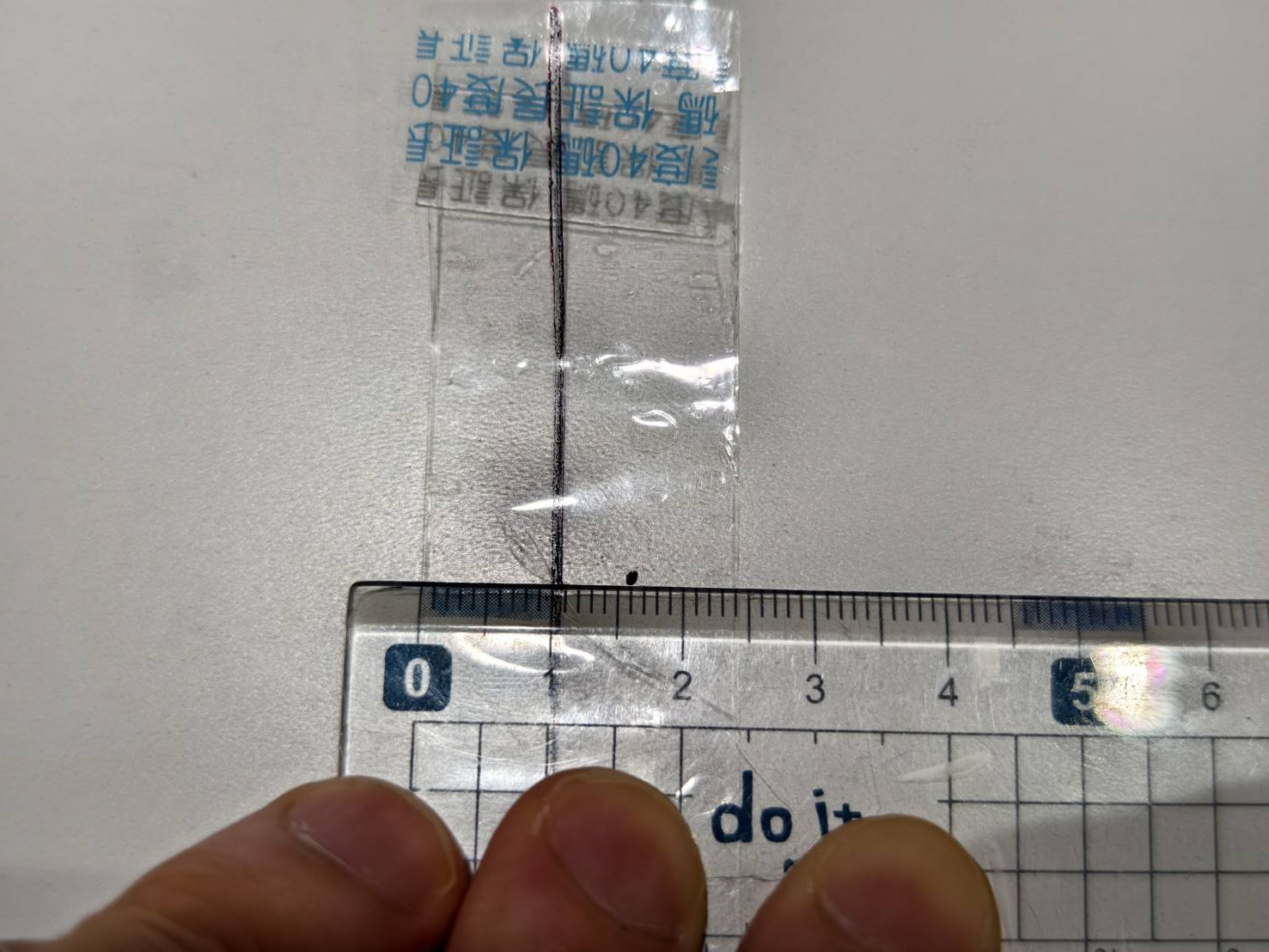

Steg 2

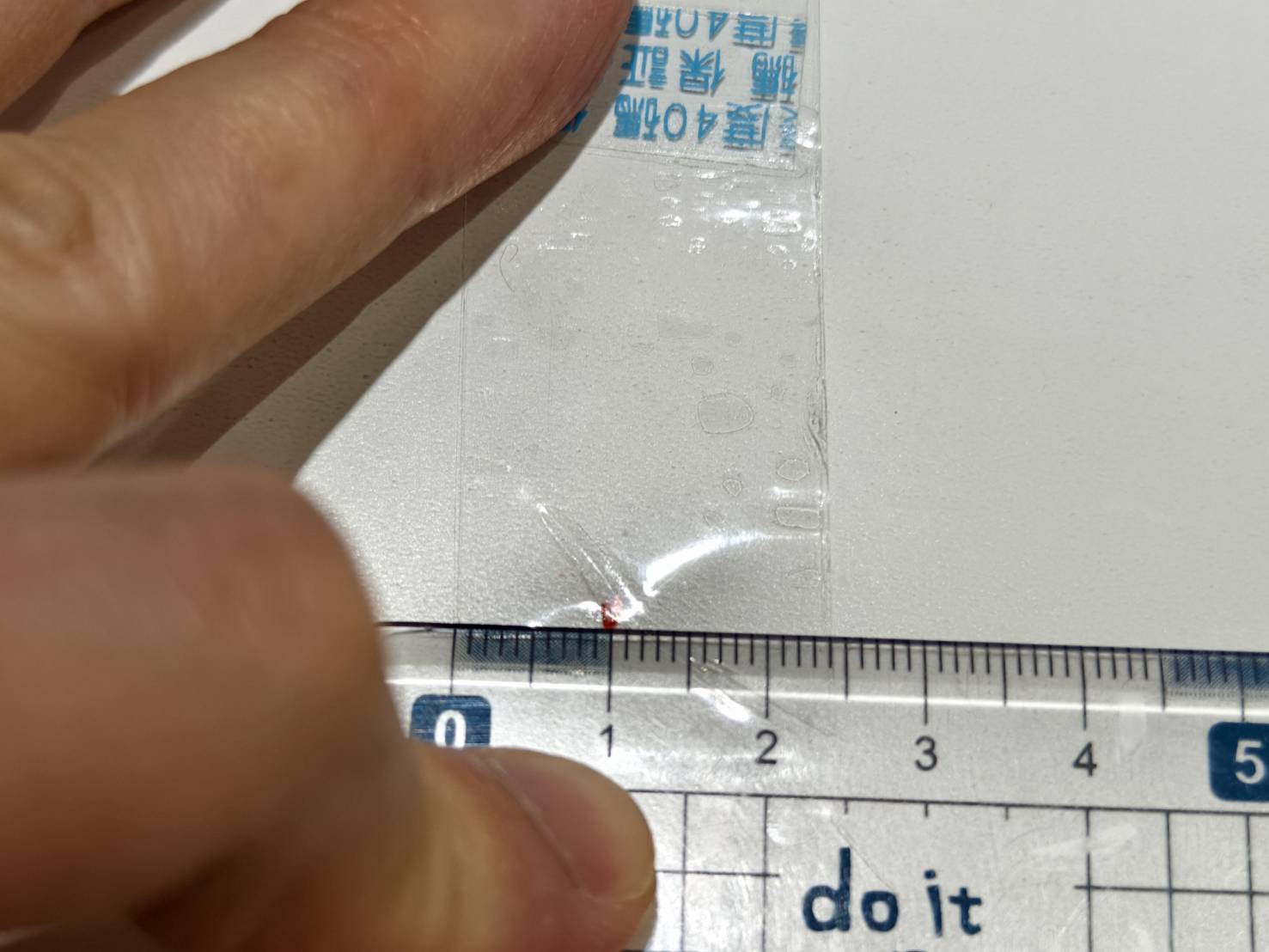

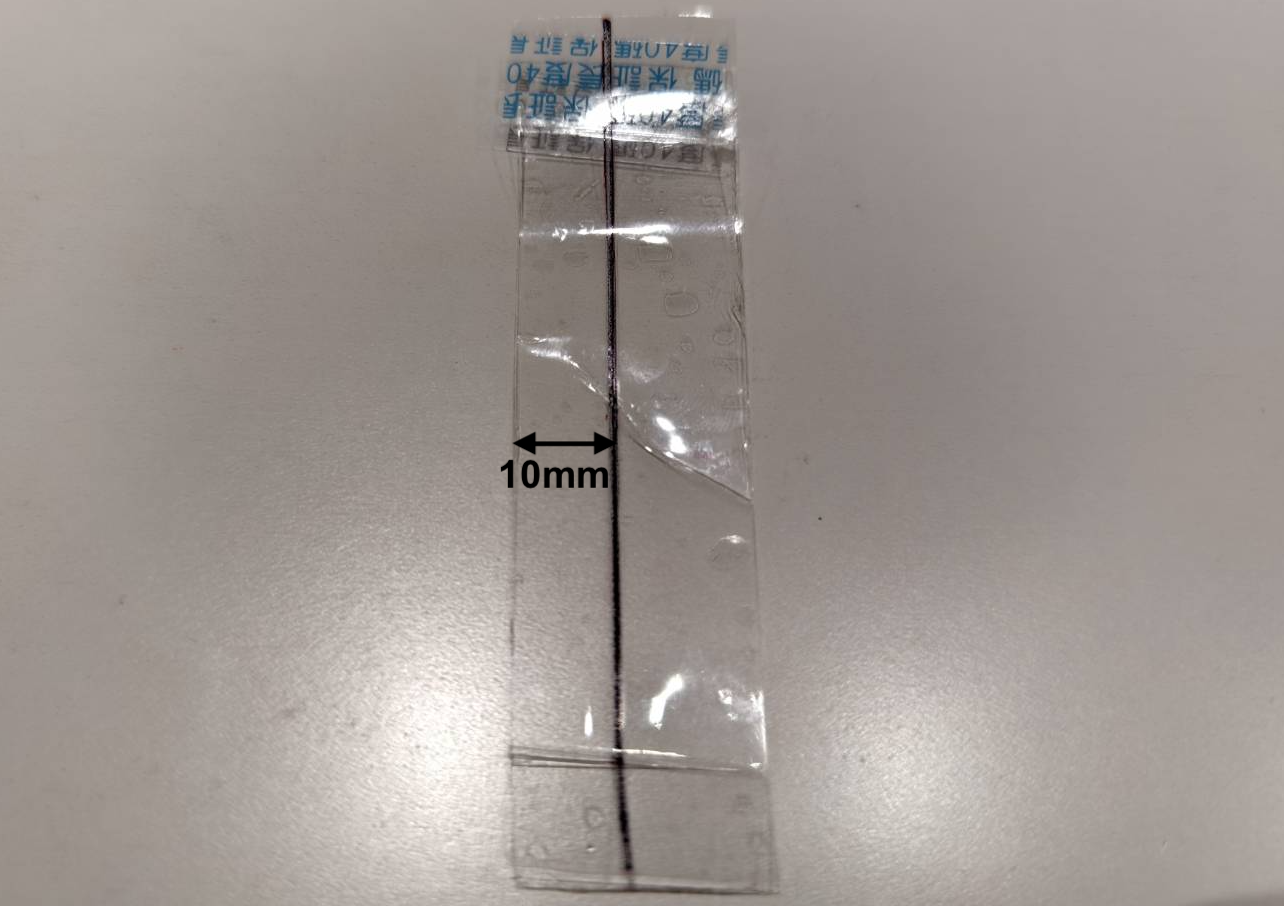

• Hitta den vertikala 10mm-punkten och markera den.


• Rita en vertikal linje baserat på markeringen genom hela den transparenta biten.

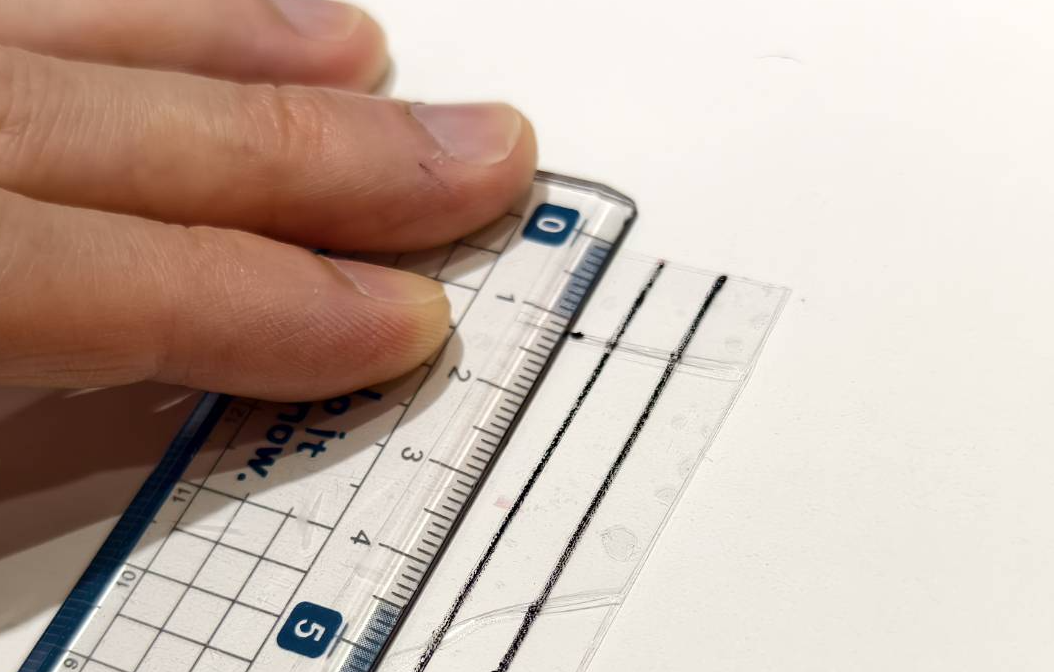

Steg 3

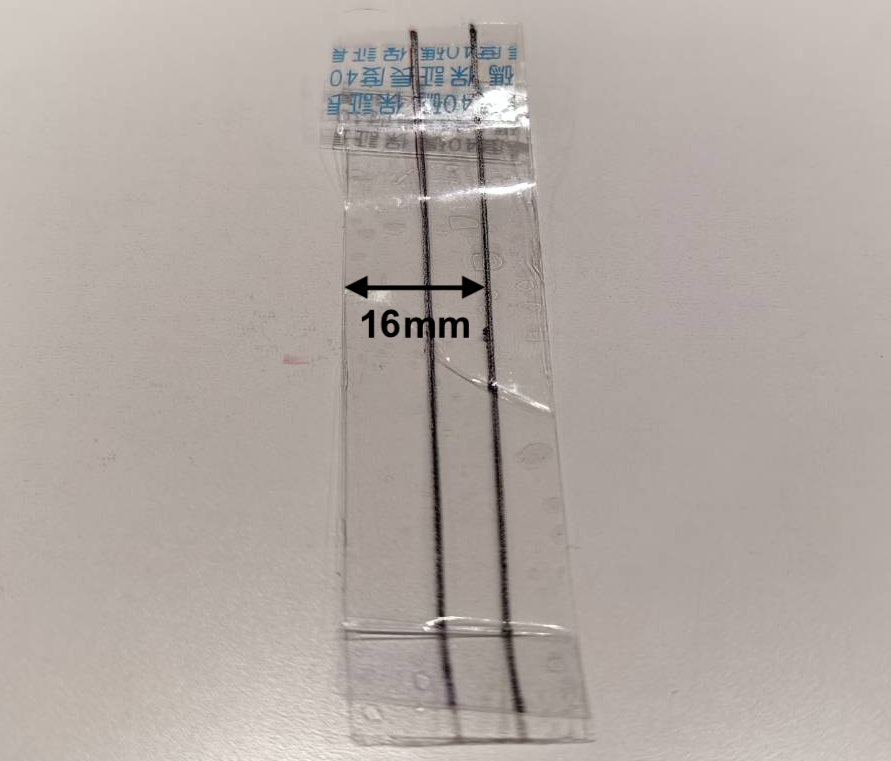

• Hitta den vertikala 16mm-punkten och markera den.


• Rita en vertikal linje baserat på markeringen genom hela den transparenta biten.

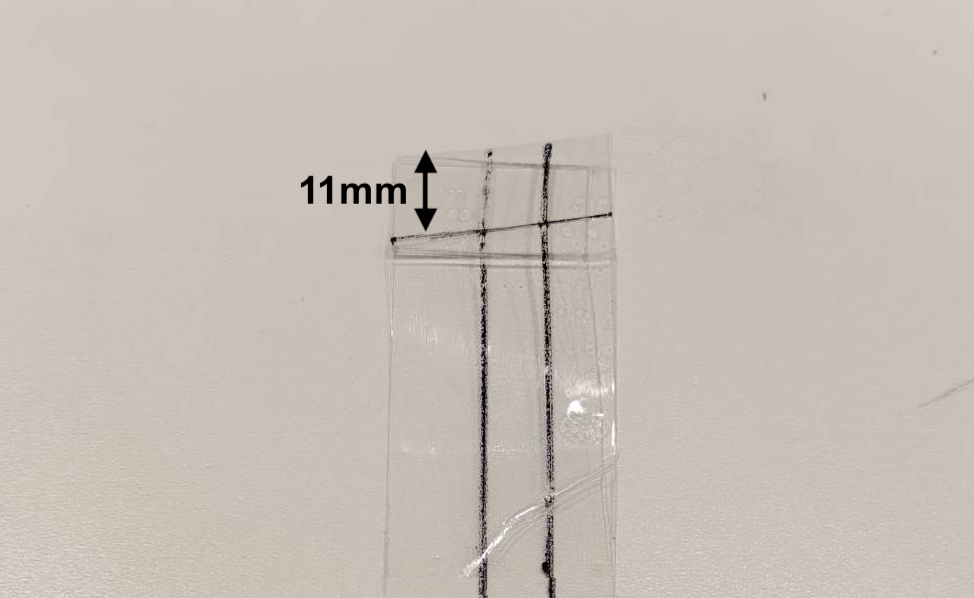

Steg 4

• Hitta den horisontella 11mm-punkten och markera den.


• Rita en vertikal linje baserat på markeringen genom hela den transparenta biten.


Steg 5

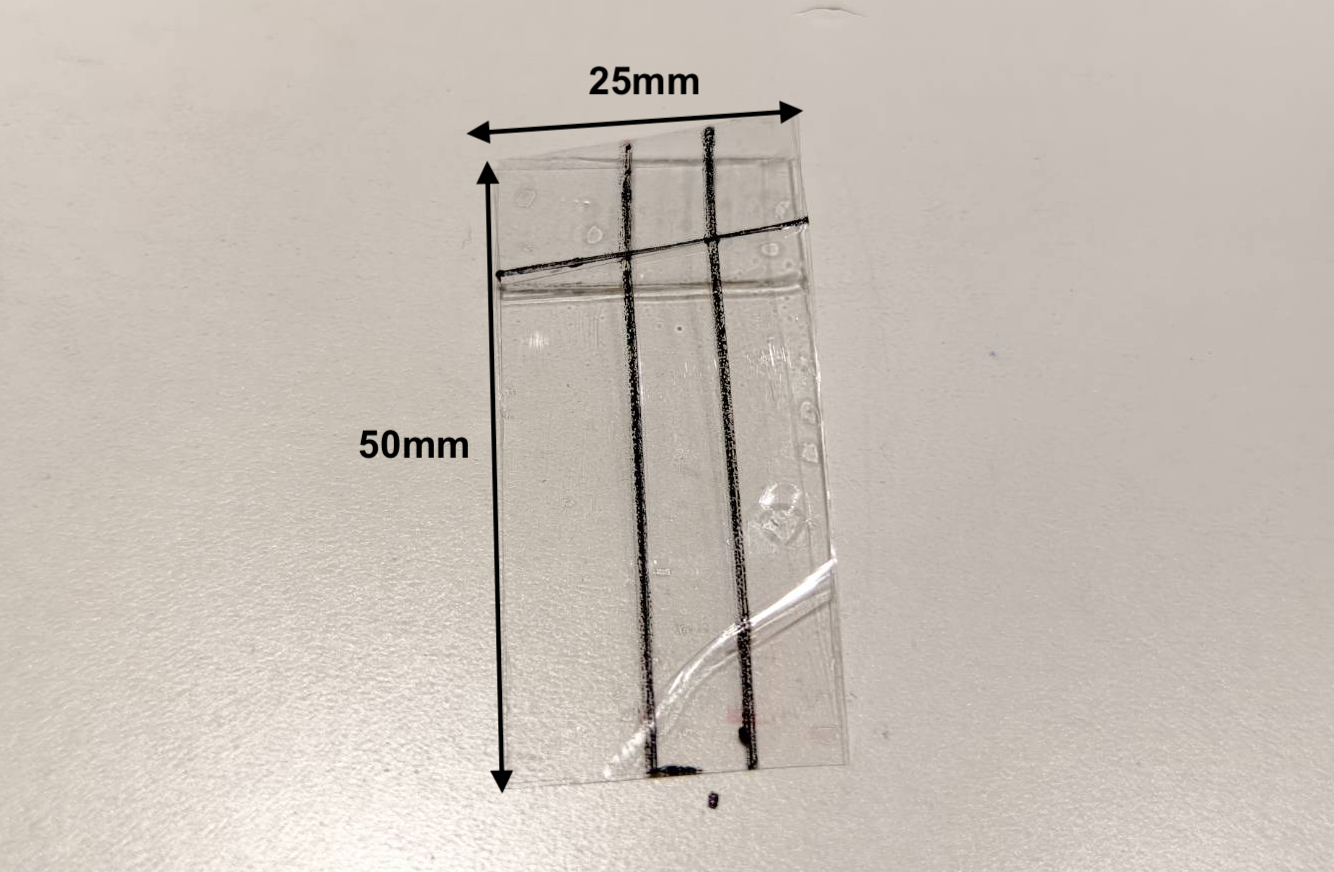

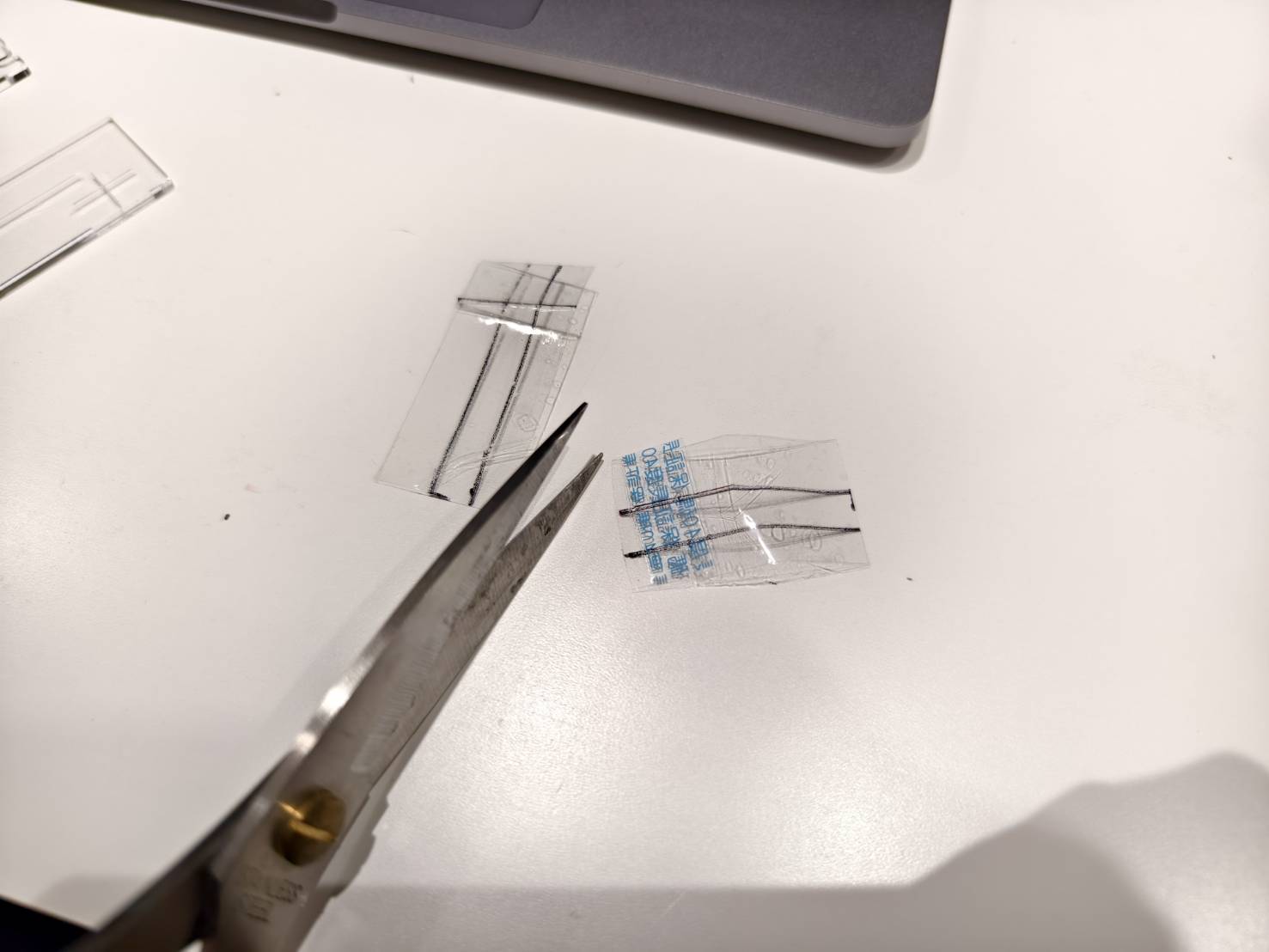

Trimma biten till 50mm x 25mm.

Steg 6

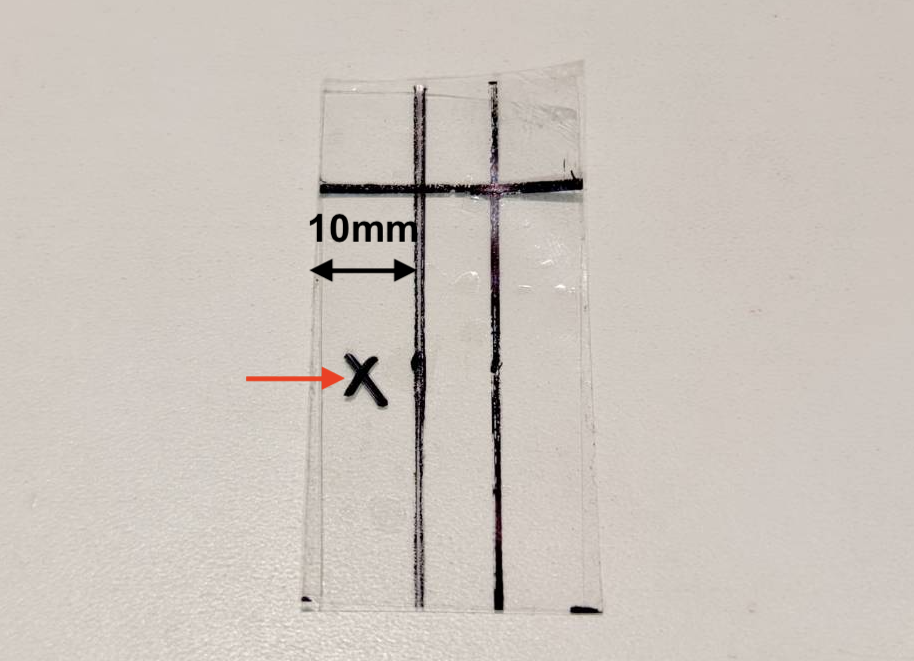

Gör ett märke på 10 mm-sidan.

Steg 7

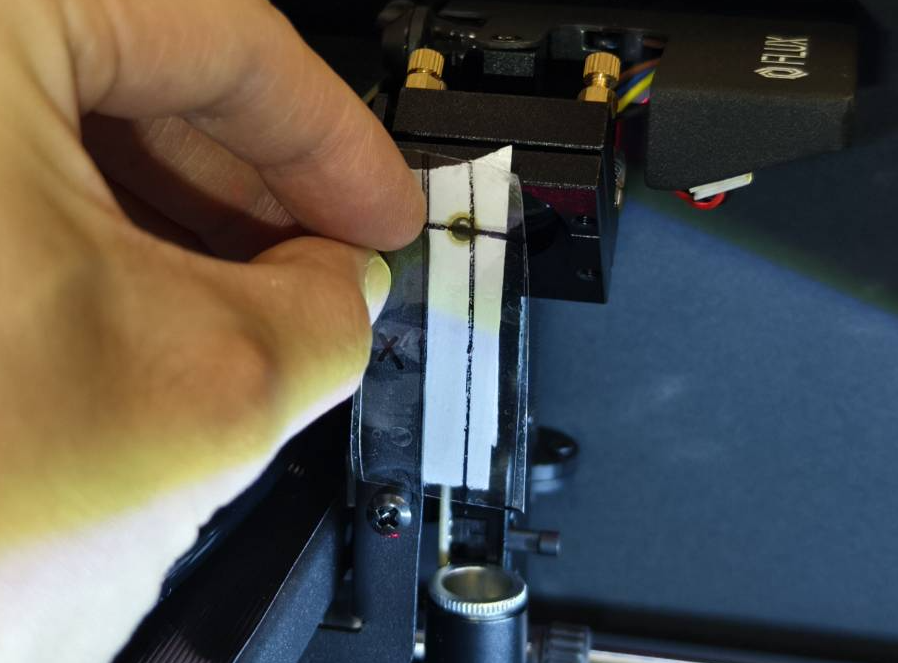

Se guiden för optisk vägjustering för instruktioner om hur du använder verktyget.
4-11 Avancerad optisk vägjustering
