#904 Homing Failed/Homing Issues/Not able to home

FLUX Support Team
  • Uppdaterad

Beskrivning

Observera att orsakerna till ett #904-fel kan variera. Problemet kan kvarstå efter att ha följt stegen nedan. Du kan dock fortfarande samla in användbar information som hjälper FLUX-teamet att utreda problemet mer effektivt.

Möjliga orsaker:

  1. Systemet misslyckas (Uppdatera firmware på nytt)
  2. Moderkortet/MB är defekt.
  3. Ändlägesbrytaren är defekt.
  4. Styrskenorna är rostiga eller skadade.
  5. X-axeln är inte horisontell.
  6. DriverIC är defekt.
  7. Stegmotorn är defekt.

Steg 1

  • Stäng av maskinen, koppla ur nätsladden och kontrollera om laserhuvudet är fysiskt fastnat.

Fastställ ditt resultat och nästa åtgärd:

  • Det kan INTE flyttas som i videon ovan. >> Gå till Steg 1.1
  • Det KAN flyttas som i videon ovan >> Gå till Steg 2

Steg 1.1

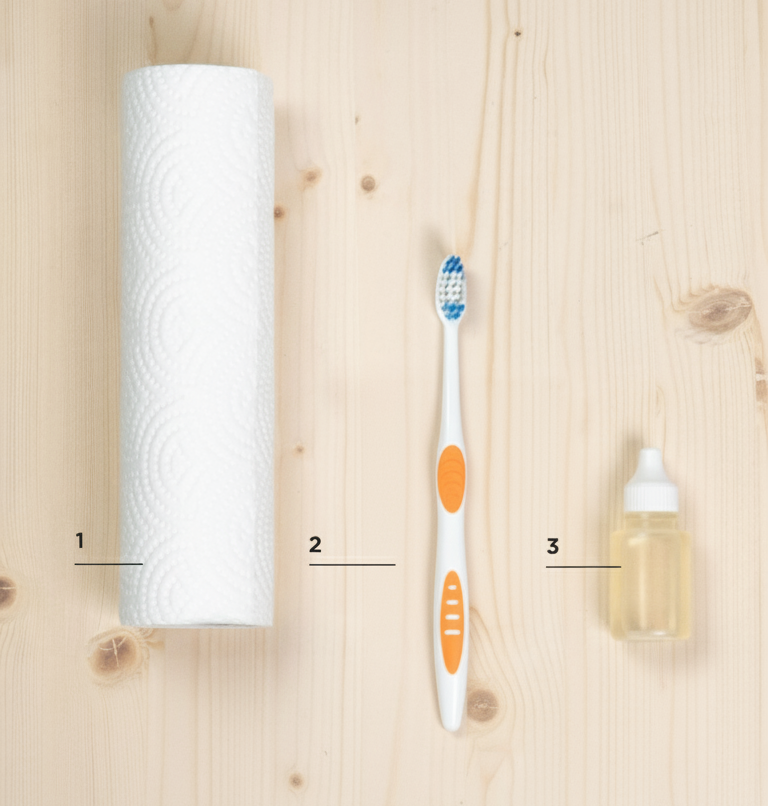

  • Se instruktionerna i länken nedan för att smörja skenorna.
    Smörjning

  • Efter smörjning, försök flytta laserhuvudet igen och se om det kan röra sig som i Steg 1.

Fastställ ditt resultat och nästa åtgärd:

  • Ja, den kan flyttas som i videon i Steg 1. >> Problemet är löst

Steg 2

Uppdatera firmware till en stabil version. Se länken nedan.
beamo II - Guide för firmwareuppdatering

Fastställ ditt resultat och nästa åtgärd:

  • Ja, den återgår till utgångsläget efter stegen ovan >> Problemet är löst.
  • Nej, problemet med hemkörning kvarstår efter stegen ovan >> Gå till Steg 3

Steg 3

Kontrollera manuellt om ändlägesbrytarna för X-axeln och Y-axeln fungerar.

Fastställ ditt resultat och nästa åtgärd:

  • Ja, båda brytarna fungerar som i videon >> Steg 4
  • Nej, en eller båda brytarna fungerar inte >> Spela in en video och kontakta oss.
    • Möjlig orsak:
      • Moderkortet behöver bytas ut.
      • Ändlägesbrytare behöver bytas ut. (X-axelkort)
      • 28-stiftskabeln behöver bytas ut. (Mindre troligt.)
  • När jag använder hand och papper på brytarna fungerar de, men när jag använder laserhuvudet fungerar en eller båda inte >> Spela in en video och kontakta oss.
    • Okänt problem

Steg 4

Titta på videorna nedan och avgör om din maskin uppvisar liknande beteende.
I de dåliga exemplen nedan hörs konstiga malande ljud, laserhuvudet rör sig i motsatt riktning, laserhuvudet stannar innan det når änden...etc.



Fastställ ditt resultat och nästa åtgärd:

  • Nej, min maskin uppvisar INTE liknande beteende som i videorna ovan >> Steg 5
  • Ja, min maskin uppvisar liknande beteende som i videorna ovan >> Spela in en video och kontakta oss
    • Möjlig orsak:
      • Drivkrets(ar) behöver bytas ut.
      • Moderkortet behöver bytas ut.
      • X-axelns motor behöver bytas ut.
      • Y-axelns motor behöver bytas ut.
      • Ändlägesbrytare behöver bytas ut.

Steg 5

Kontrollera X-axelbalkens vattenpassning och kopplingens åtdragning.
Se länken nedan för att kontrollera och justera vid behov.

[5-14 Justering av X-axelns vattenpassning]



Fastställ ditt resultat och nästa åtgärd:

  • Min maskins X-axel är redan vattenpassad >> Steg 6
  • Jag har justerat min maskins X-axel och den är nu nivellerad >> Steg 6

Steg 6

  • Ta bort den främre metallkåpan. (T8 torx-skruv * 10 st.)

  • Kontrollera om de "6" lysdioderna på moderkortet lyser med fast sken utan att blinka eller vara släckta.

Fastställ ditt resultat och nästa åtgärd:

  • Alla 6 lysdioder lyser med fast sken utan att blinka >> Spela in en video som visar problemet >> Rapportera till oss
    • Okänt problem
  • En eller flera lysdioder blinkar >> Spela in en video som visar problemet >> Rapportera till oss
    • Möjlig orsak:
      • Moderkortet behöver bytas ut
      • Laserns strömförsörjning behöver bytas ut
      • DC-kabelsatsen behöver bytas ut
  • En eller flera lysdioder är släckta >> Spela in en video som visar problemet >> Rapportera till oss
    • Möjlig orsak:
      • Moderkortet behöver bytas ut
      • Laserns strömförsörjning behöver bytas ut
      • DC-kabelsatsen behöver bytas ut

Rapportera till din lokala återförsäljare eller FLUX Support

  • Vänligen spela in en video eller ta foton som visar ditt problem och skicka dem till oss.
    (Videoexempel: Videoexempel för hemkörning)
  • Vänligen följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

*Den insamlade informationen såsom foton eller videor som visar problemet med din maskin i denna artikel kommer att behöva delas med återförsäljaren eller FLUX Support.





#END.
