3-5 Lightburn Camera Preview Operation Guide – FLUX Help Center

Beskrivning

Denna guide förklarar hur du konfigurerar LightBurn för FLUX HEXA RF, ansluter den inbyggda USB-kameran, kalibrerar kameralinsen med LightBurns AprilTags-mönster och justerar kameraförhandsvisningen med maskinens arbetsyta.

Proceduren och värdena nedan har verifierats med LightBurn Pro 2.1.03. Menynamn kan variera något i andra versioner av LightBurn.

Viktigt: Slutför enhetskonfigurationen innan kamerakalibrering. Håll kalibreringsmönstret plant, se till att varje AprilTag är helt synlig och använd IP-adressen som visas på din egen HEXA RF. IP-adressen 192.168.1.247 som visas i denna guide är endast ett exempel från testmaskinen.

Steg 1

Förbered maskinen, datorn och materialen

Innan du öppnar kalibreringsguiden, förbered följande:

En dator med LightBurn installerat.
En nätverksanslutning till HEXA RF och en USB-anslutning till HEXA RF-kameran.
Ett utskrivet LightBurn AprilTags-kalibreringsmönster för linsen. Skriv ut det i 100 % skala utan anpassning eller storleksändring.
(Du kommer att guidas för att skriva ut AprilTags-kalibreringsmönstret för linsen i stegen.)
Fyra plana, ljusa träskivor på 3 mm för justering av arbetsytan.
Firmware-versionen för HEXA RF är v6.5.0 eller senare.

Steg 2

Skapa en ny HEXA RF-enhet i LightBurn

Öppna LightBurn. I panelen Laser , klicka på Enheter, välj sedan alternativet för att skapa en enhet manuellt. När guiden Ny enhet frågar efter styrenheten, välj GRBL och klicka på Nästa.

Steg 3

Välj nätverksanslutningsmetod

För GRBL-anslutningsmetoden, välj Ethernet eller Wifi/TCP. Klicka på Nästa.

Bekräfta att datorn och HEXA RF är på samma nätverk innan du fortsätter.

Steg 4

Ange HEXA RF IP-adress

Hitta din HEXAs IP-adress på pekskärmen.
(Om din maskin inte har upprättat en WIFI-anslutning, se denna article för att konfigurera en anslutning.)

Ange den aktuella IP-adressen för din HEXA RF och klicka sedan på Nästa. Hitta maskinens IP-adress på HEXA RF:s nätverksinformationsskärm.

Testmaskinen använde 192.168.1.247. Detta är endast ett exempel; ange adressen som tilldelats din egen maskin.

Steg 5

Ställ in enhetsnamn och arbetsytans storlek

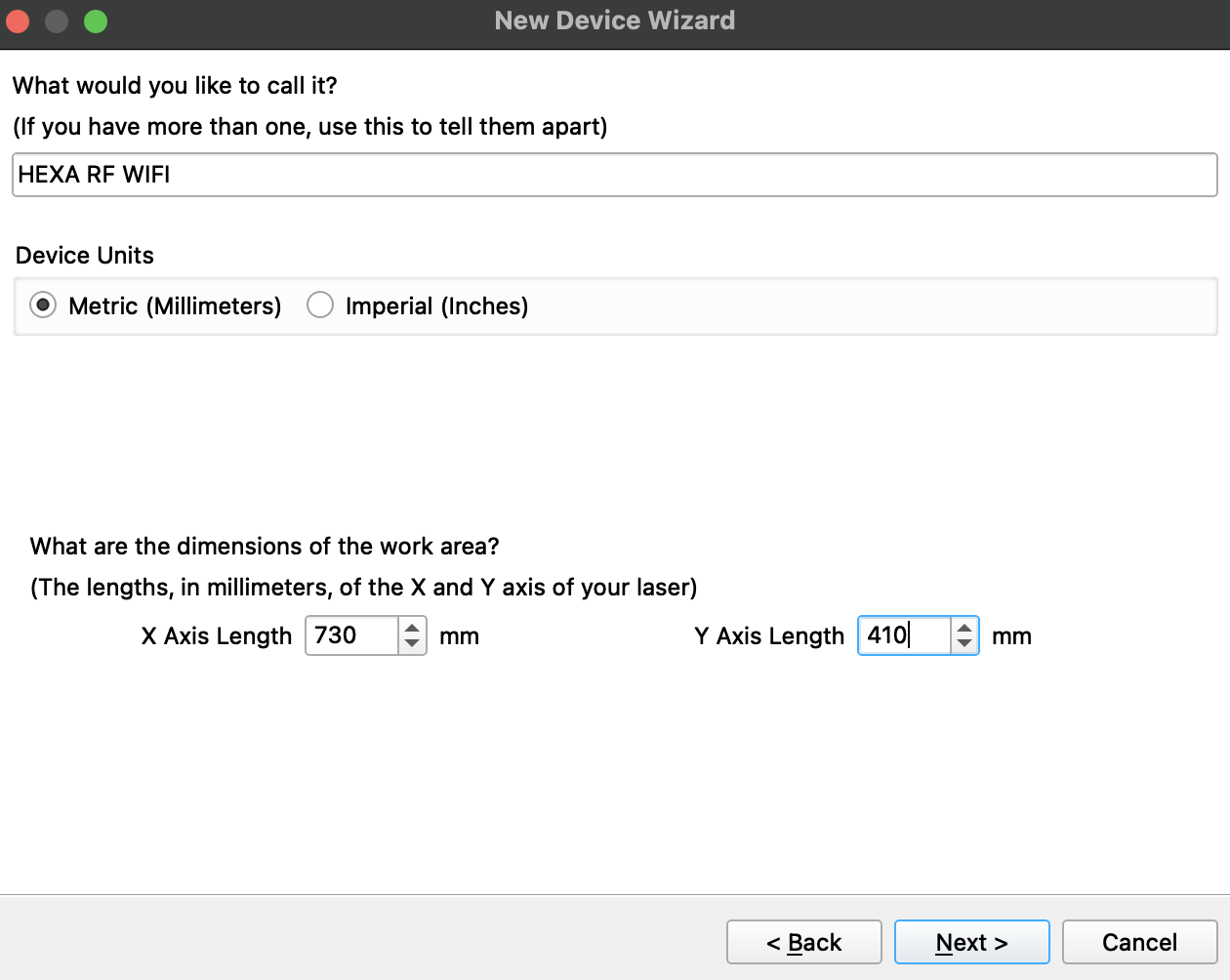

Ange ett igenkännligt enhetsnamn, till exempel HEXA RF Wifi. Välj Millimeter och ställ in arbetsområdet till:

X-axelns längd: 730 mm
Y-axelns längd: 410 mm

Klicka på Nästa.

Steg 6

Ställ in maskinens origo och slutför enhetskonfigurationen

Välj det bakre vänstra hörnet som maskinens origo. Granska sammanfattningen och bekräfta följande värden:

Styrenhet: GRBL
Anslutning: Ethernet eller Wifi/TCP
Arbetsyta: 730 x 410 mm
Origo: bakre vänstra
IP-adress: den aktuella IP-adressen för din HEXA RF

Klicka på Slutför. Öppna Enhetsinställningar igen för att bekräfta att värdena sparades korrekt.

Steg 7

Verifiera maskinanslutningen och koordinatläget

Välj den nya HEXA RF-enheten i Laser-panelen. Öppna Flytta panelen och klicka på Hem för att verifiera att LightBurn kan kommunicera med maskinen.

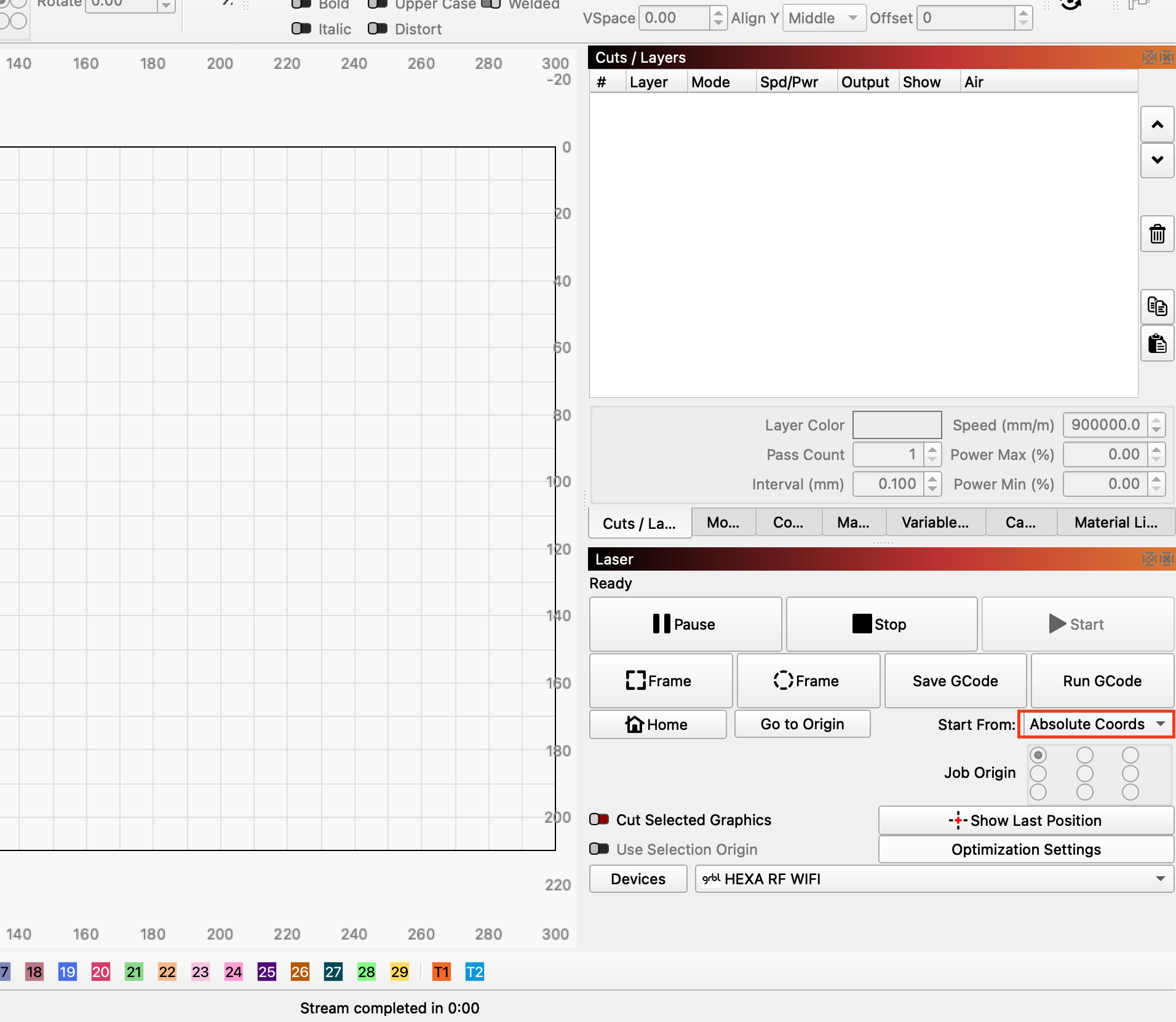

I LightBurns huvudfönster, ställ in Starta från to Absoluta koordinater.

Innan kamerakalibrering, kör maskinen till hemläge och flytta Z-axeln till dess hem-/nollposition.

Steg 8

Öppna kamerans installationsguide

Anslut HEXA RF till datorn med USB-A till USB-B-kabel.
(USB-B-sidan är för maskinen och USB-A-sidan är för datorn.)

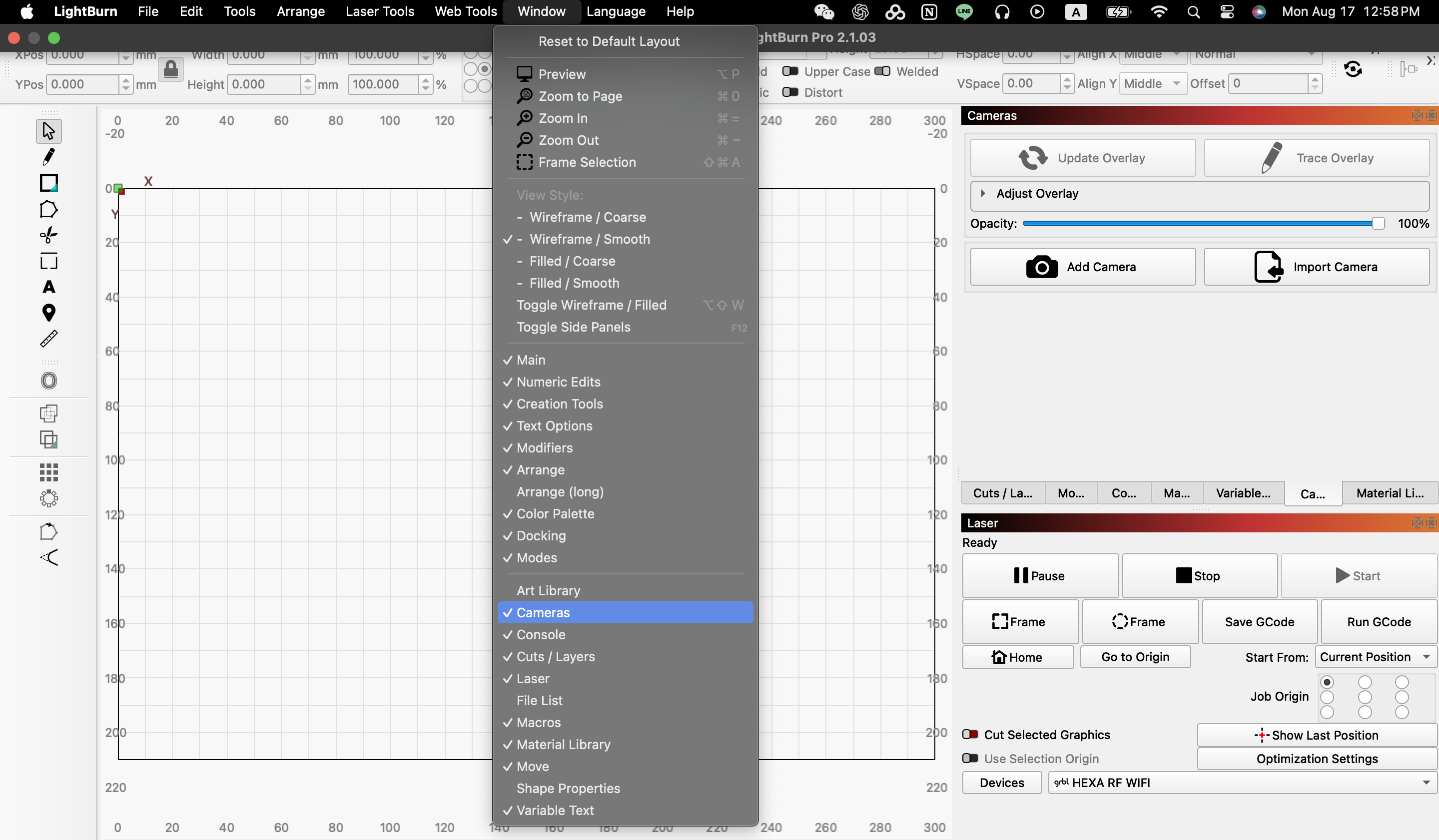

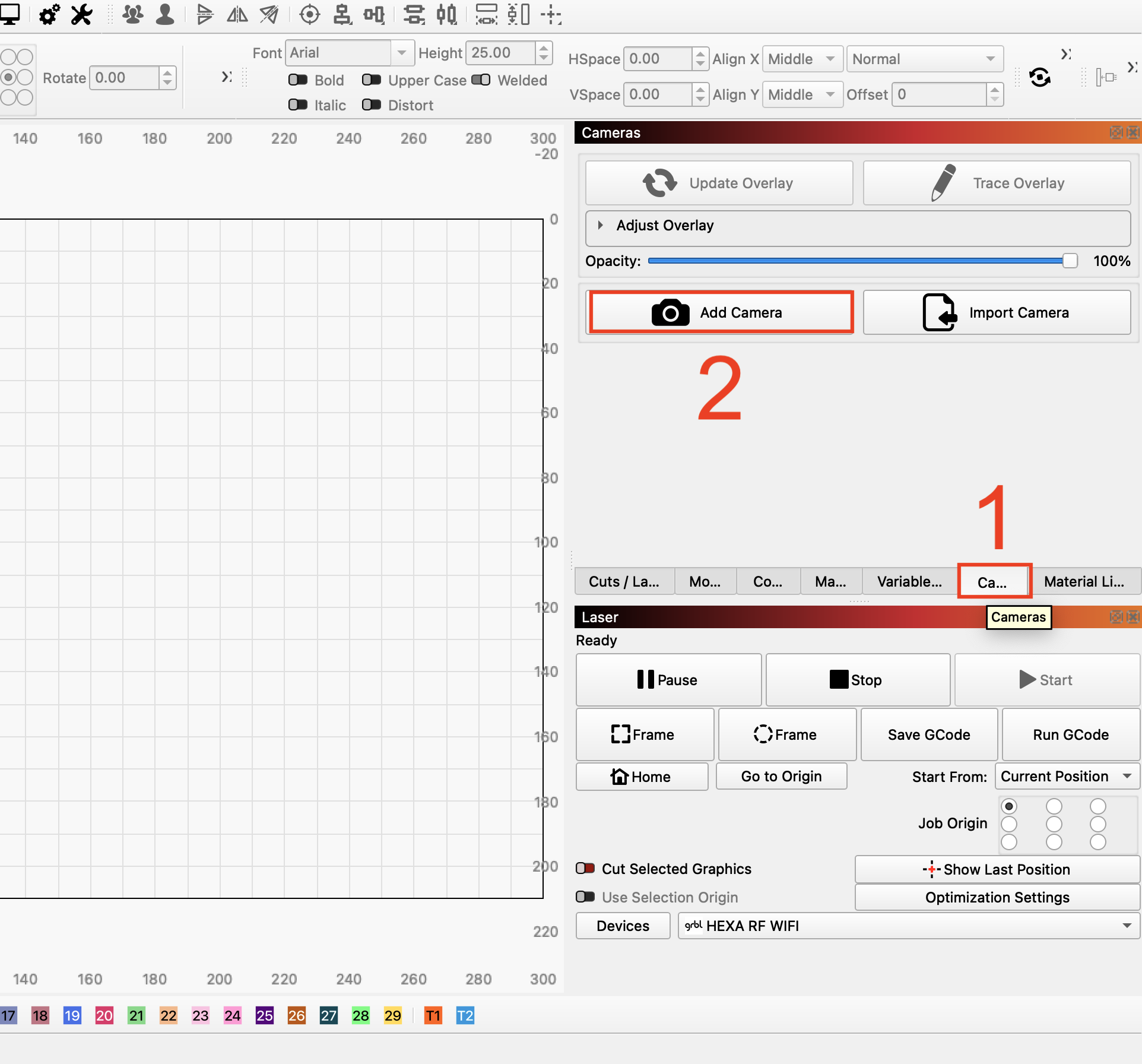

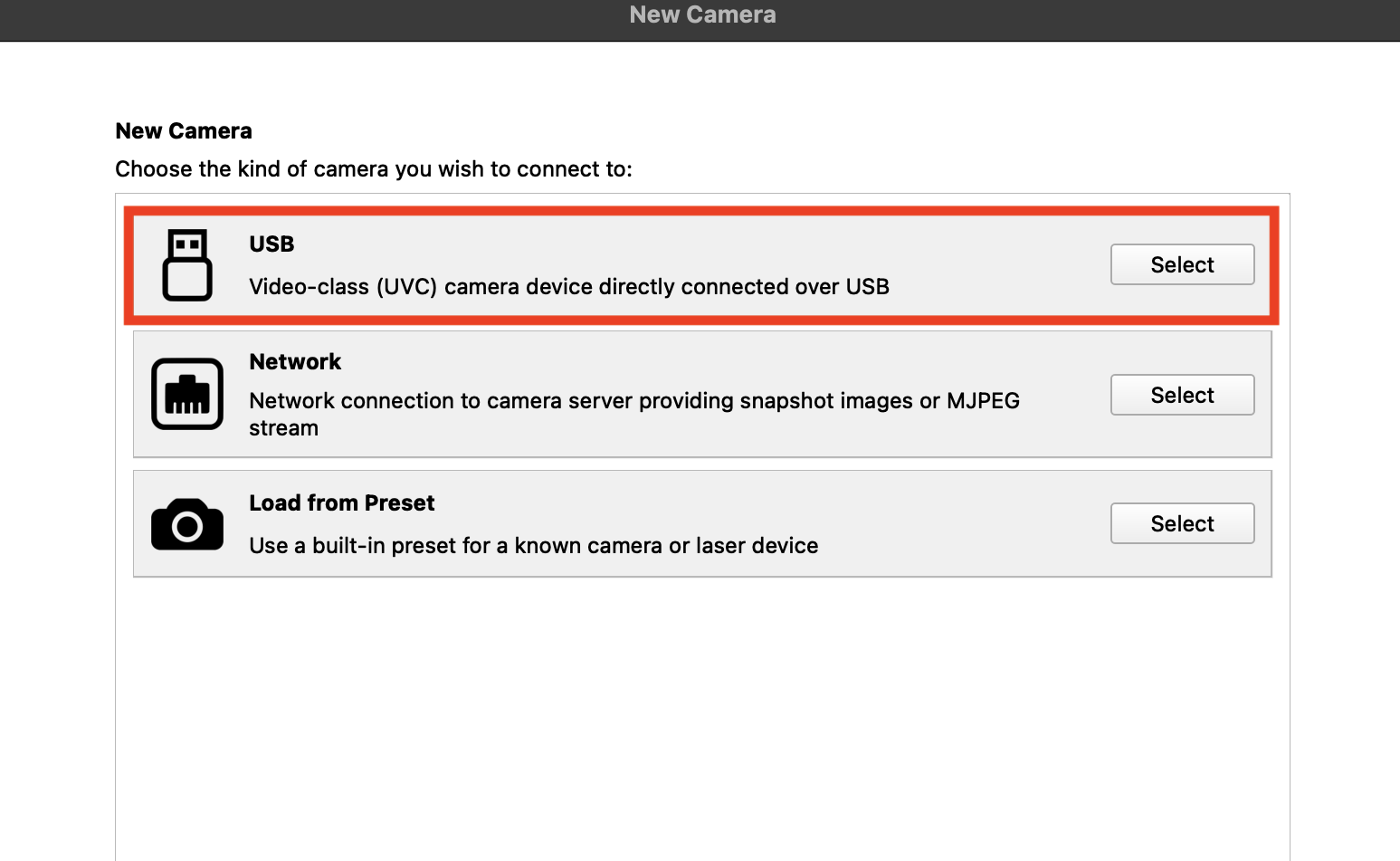

I Kamera panelen på högra sidan av LightBurn, klicka på Lägg till kamera. Välj USB som anslutningsmetod.

Steg 9

Välj HEXA RF USB-kameran

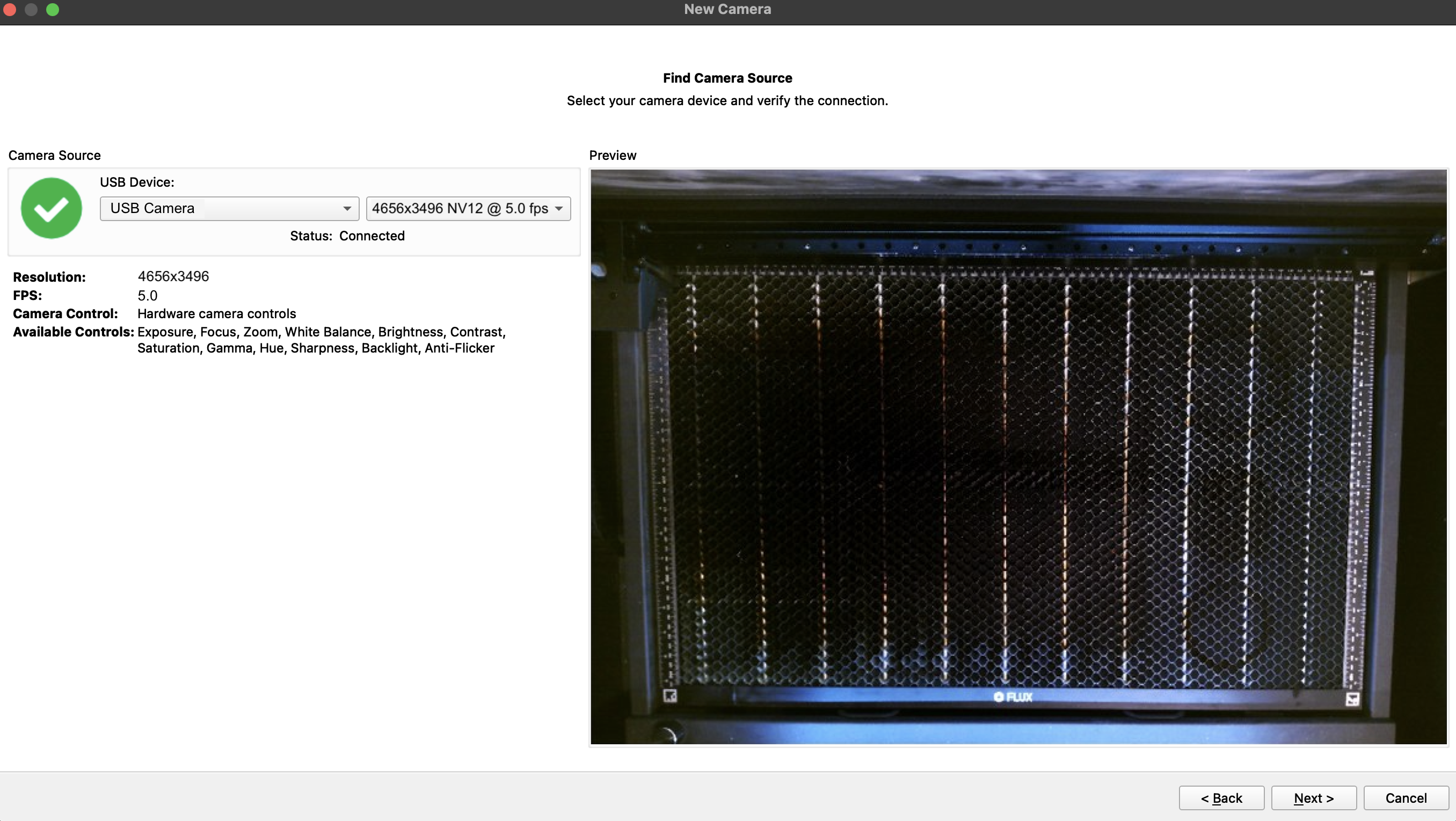

Välj USB-kamera som kamerakälla. Välj följande videoläge när det är tillgängligt:

Upplösning: 4656 x 3496
Format: NV12
Bildfrekvens: 5.0 fps

Bekräfta att förhandsgranskningen visar hela HEXA RF-arbetsytan och att bilden är stabil. LightBurn kan tillhandahålla kontroller för exponering, fokus, vitbalans, kontrast, nyans och motljus.

Steg 10

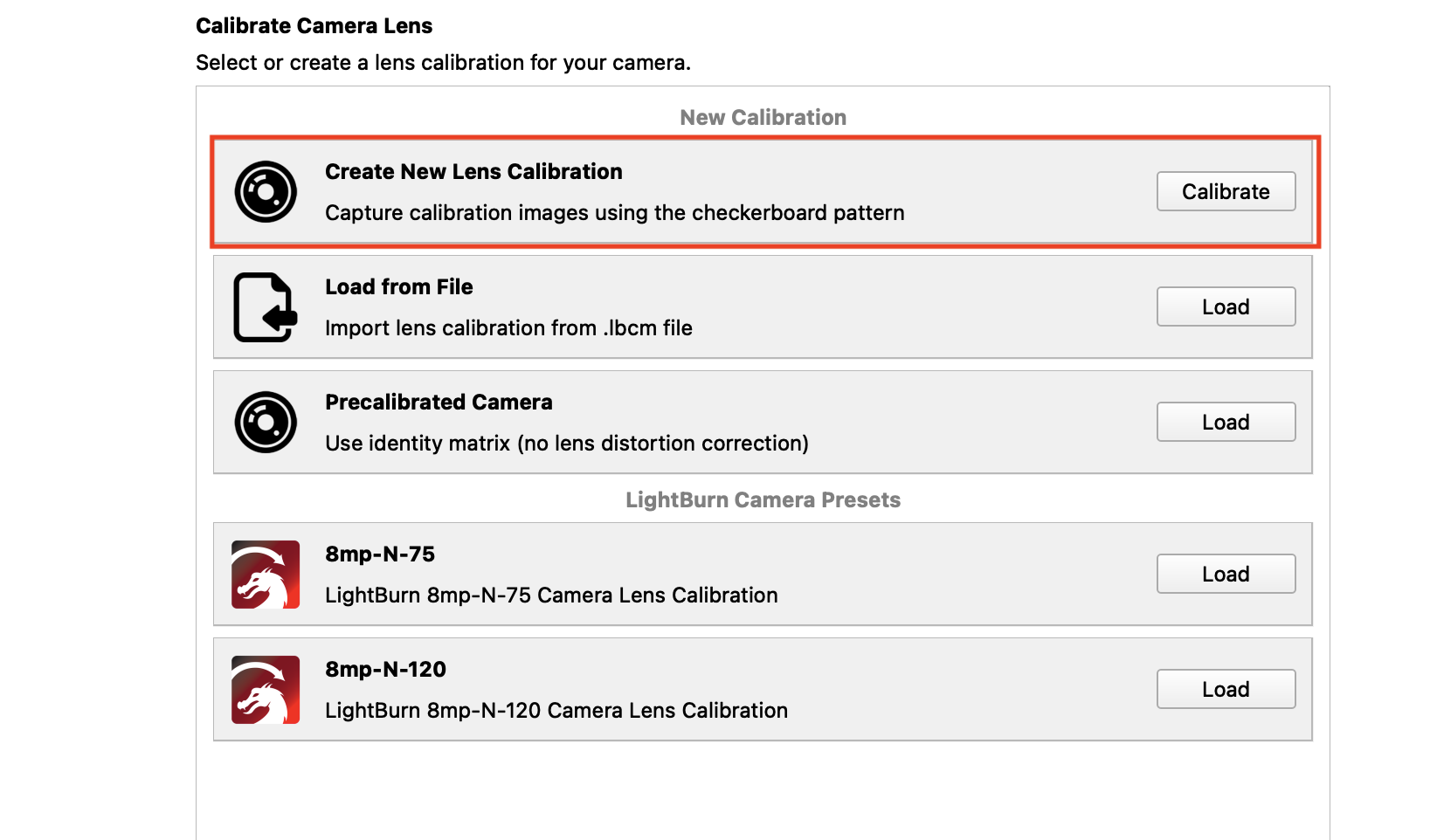

Starta en ny linskalibering

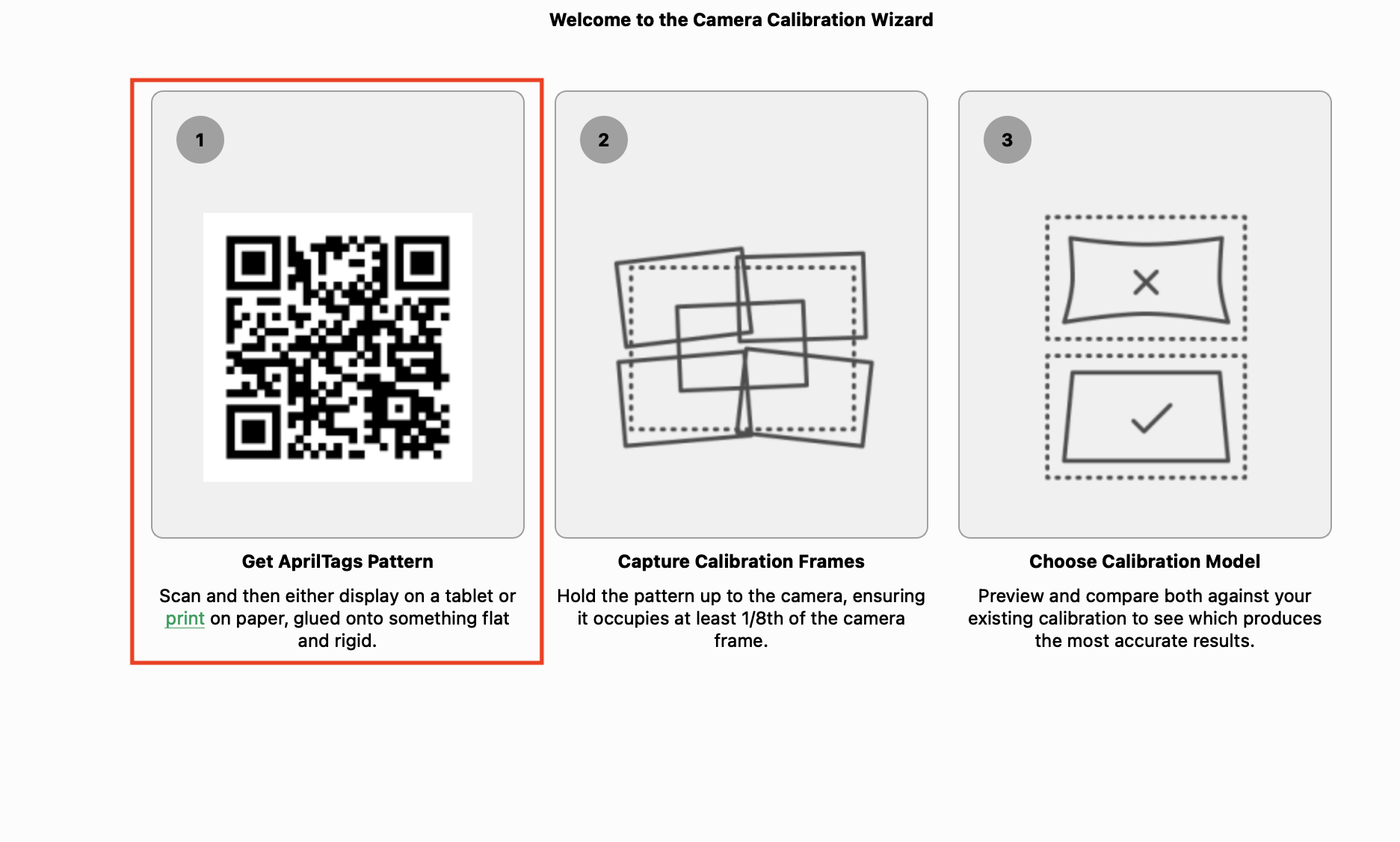

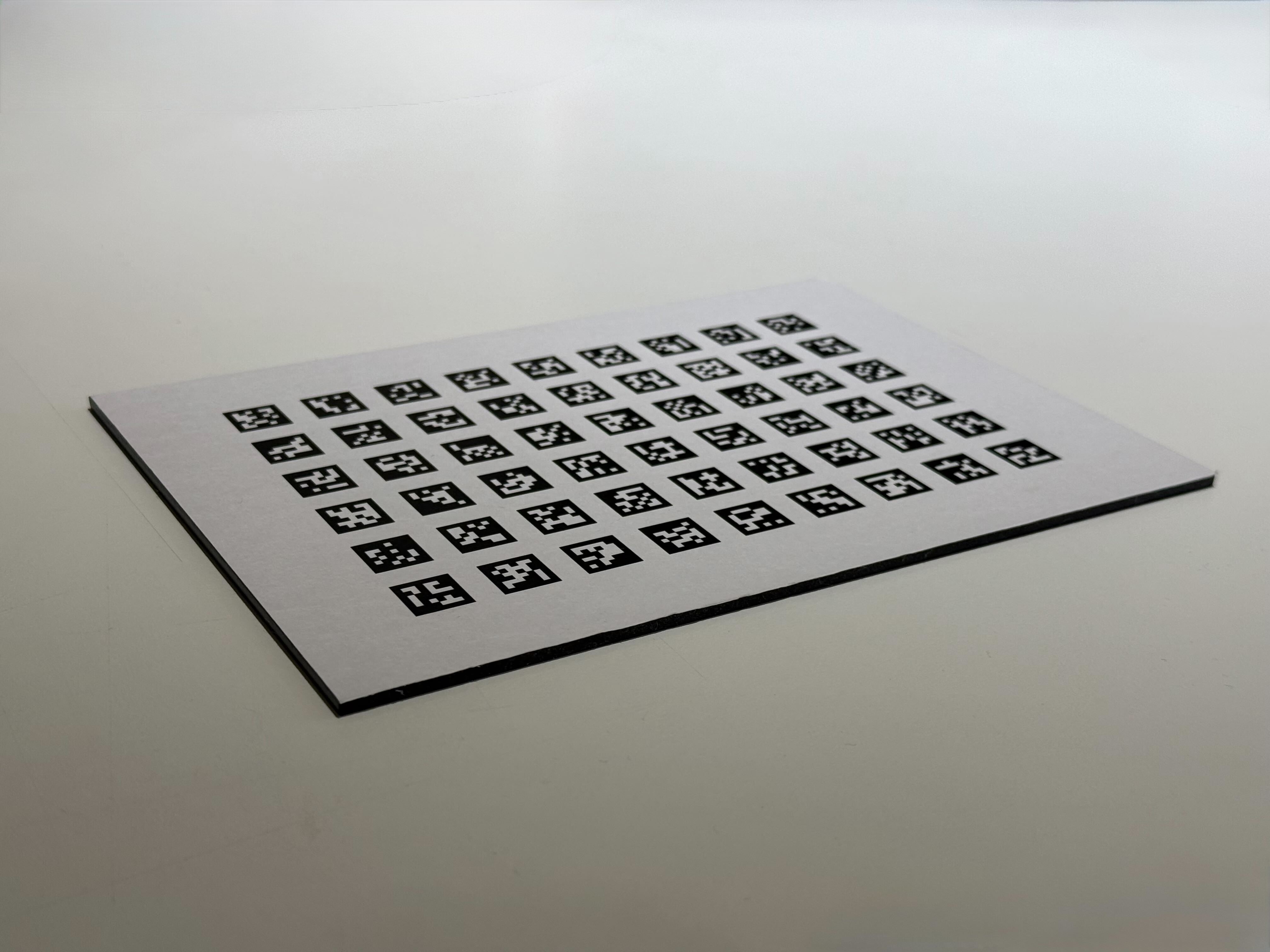

I kamerainstallationsguiden väljer du Skapa en ny linskalibering. Ladda ner AprilTags-kalibreringsmönstret som tillhandahålls av LightBurn och skriv sedan ut det i 100 % skala på ett plant ark.

Beskär, sträck eller skala inte om mönstret. En förvrängd utskrift minskar kalibreringsnoggrannheten.

Det rekommenderas starkt att fästa det utskrivna mönstret på ett 3 mm A4-material som trä eller akryl för att säkerställa att det är så plant som möjligt när det placeras i maskinen.

Steg 11

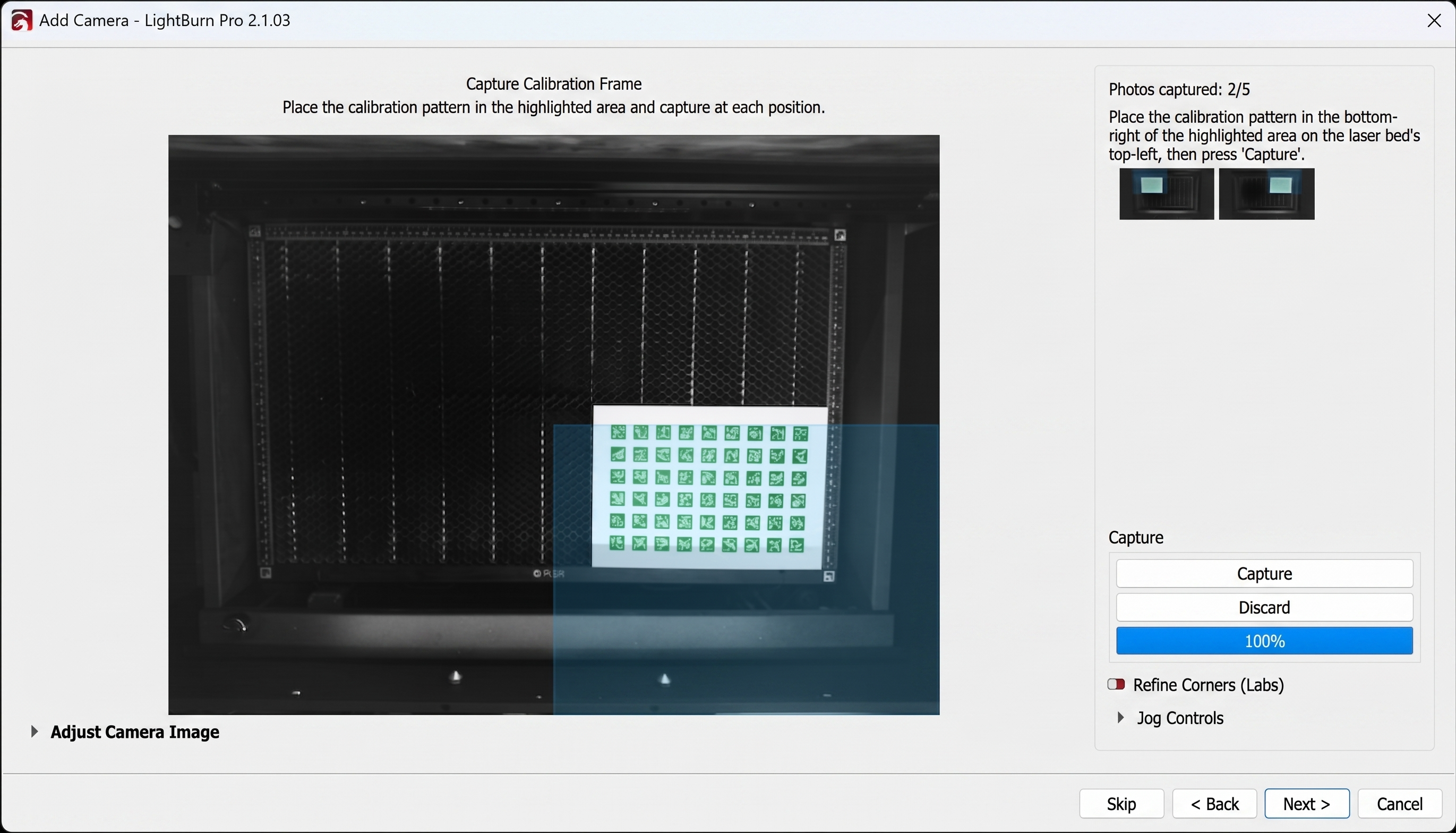

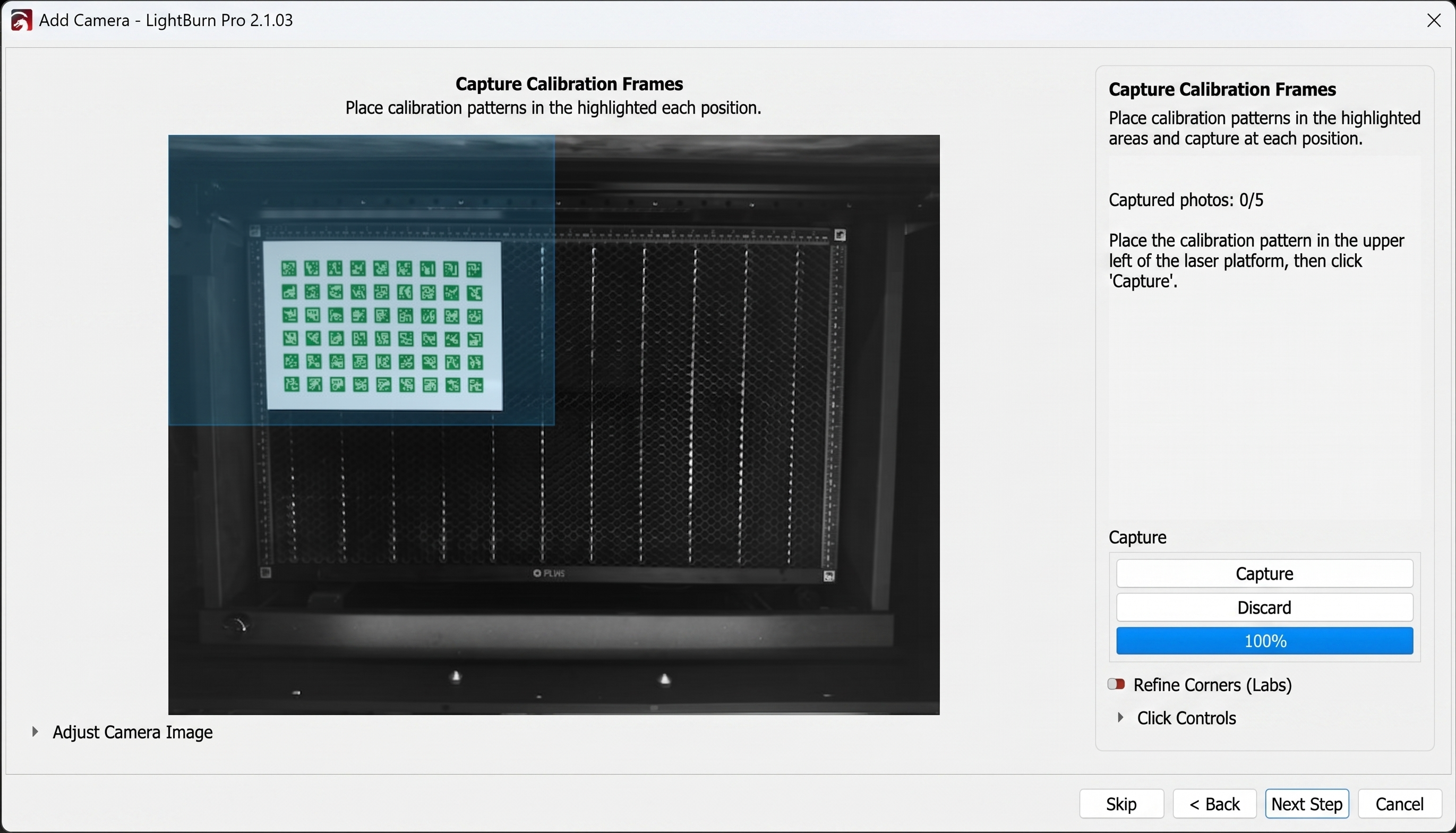

Fånga AprilTags-mönstret uppe till vänster

Öppna HEXA RF-locket. Placera eller håll det utskrivna AprilTags-mönstret i det övre vänstra fångstområdet som visas av LightBurn.

Håll arket plant och ungefär parallellt med kameran. Se till att alla fyra ytterhörn och varje tagg finns innanför det markerade fångstområdet. Klicka på Fånga först när hela mönstret har identifierats.

Steg 12

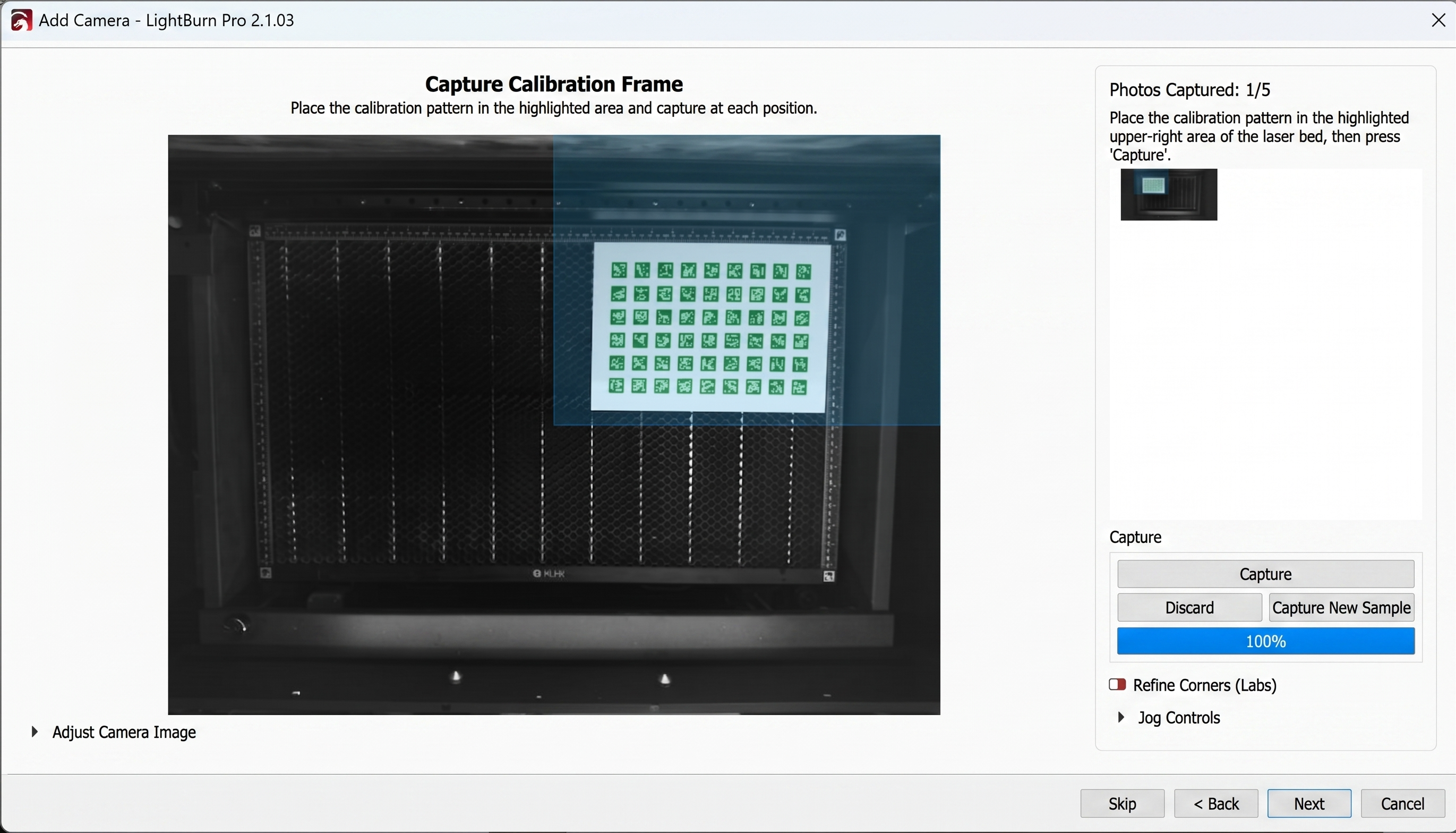

Fånga AprilTags-mönstret uppe till höger

Flytta samma mönster till det övre högra fångstområdet. Håll mönstret plant, undvik reflexer och se till att ingen tagg skärs av vid kameravyns kant. Klicka på Fånga.

Steg 13

Fånga AprilTags-mönstret nere till höger

Flytta mönstret till det nedre högra fångstområdet. Bekräfta att hela mönstret är synligt och skarpt fokuserat, klicka sedan på Fånga.

Steg 14

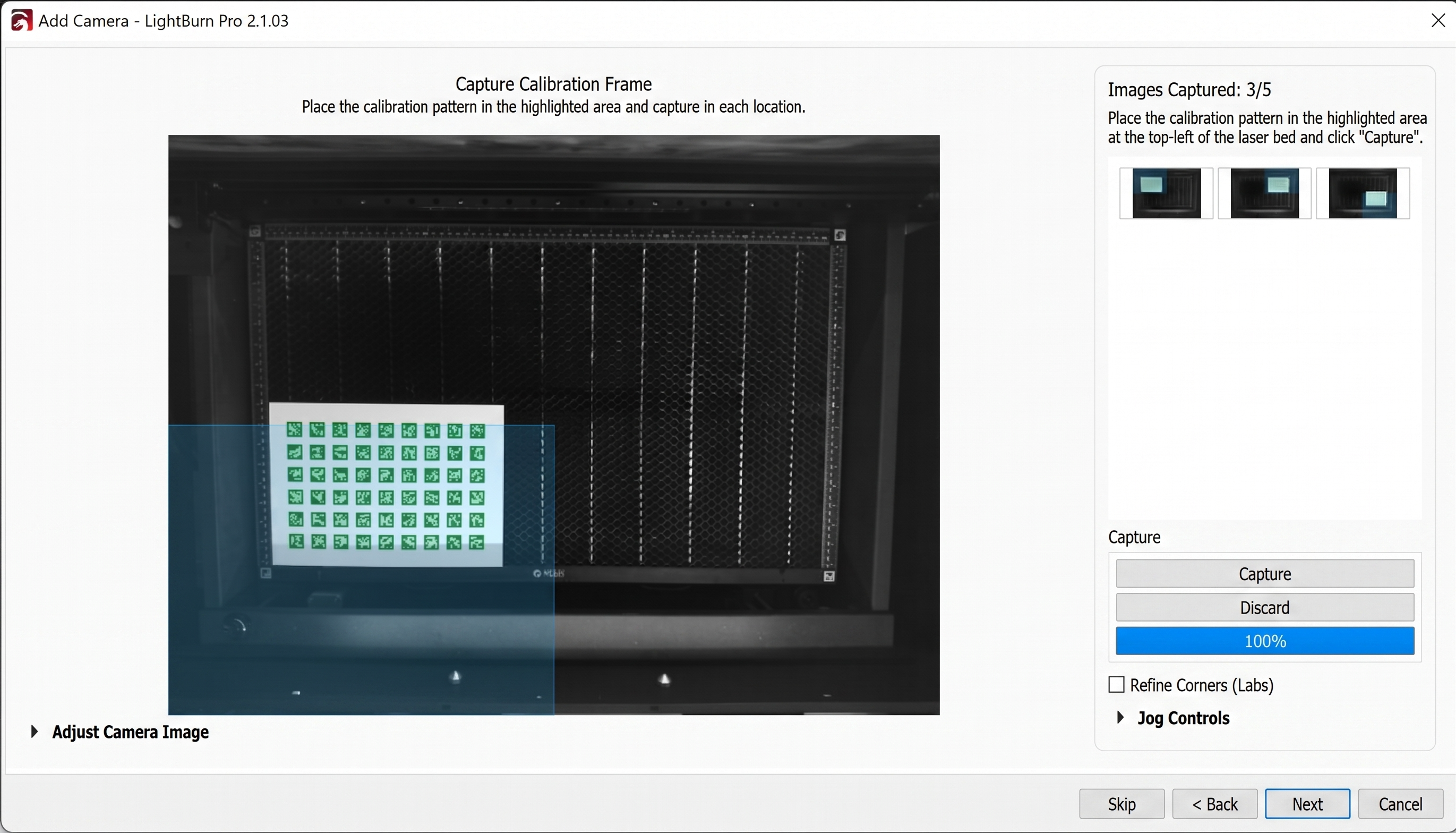

Fånga AprilTags-mönstret nere till vänster

Flytta mönstret till det nedre vänstra fångstområdet. Håll alla taggar synliga och klicka på Fånga.

Steg 15

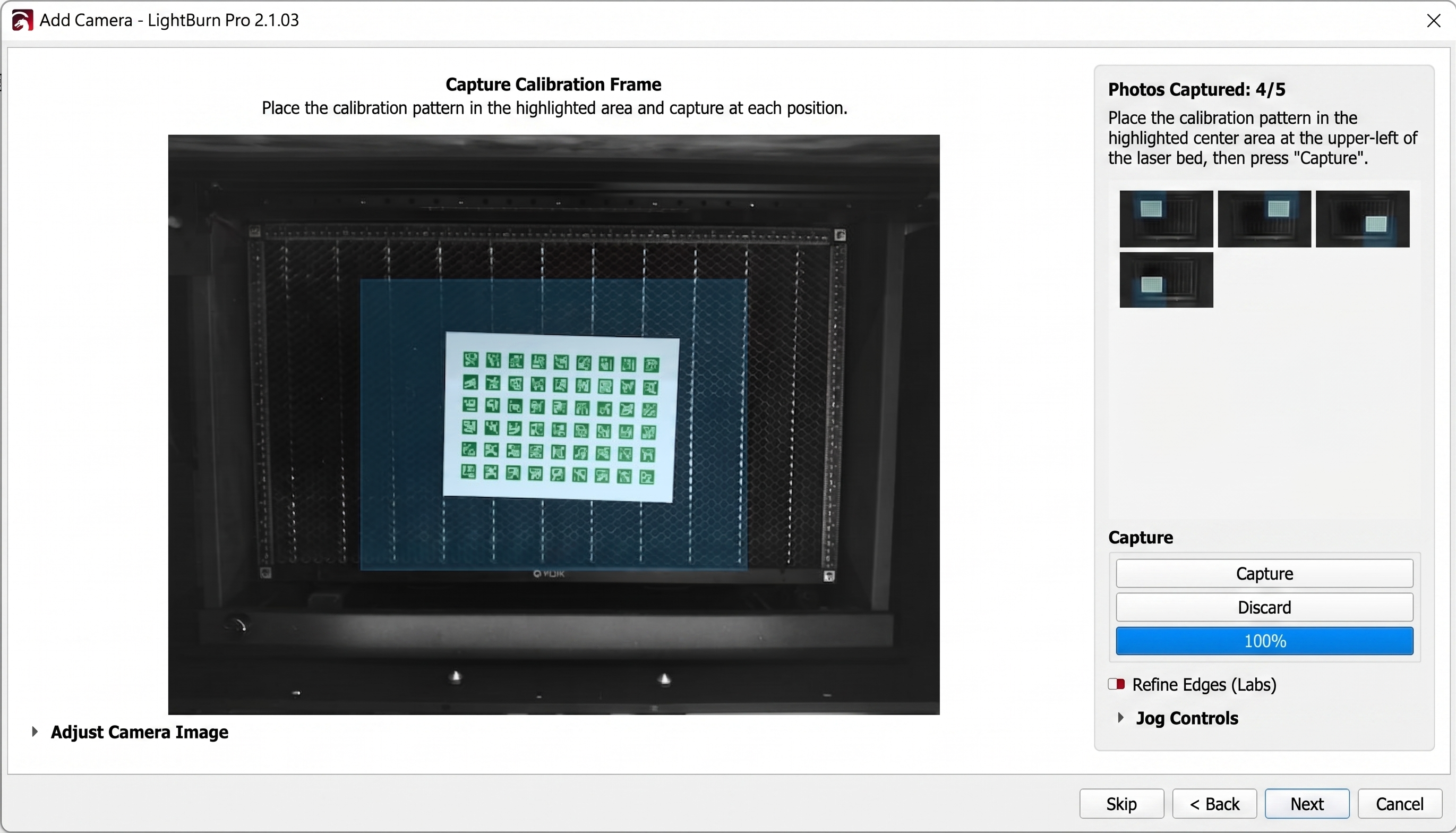

Fånga AprilTags-mönstret i mitten

Placera mönstret i mitten av arbetsytan och ta den femte bilden. Bekräfta att LightBurn visar fem slutförda tagningar innan du fortsätter.

Om en tagning är suddig, beskuren, överexponerad eller påverkad av bländning, ta om den positionen innan du väljer en kalibreringsmodell.

Steg 16

Välj och verifiera linskalibreringsmodellen

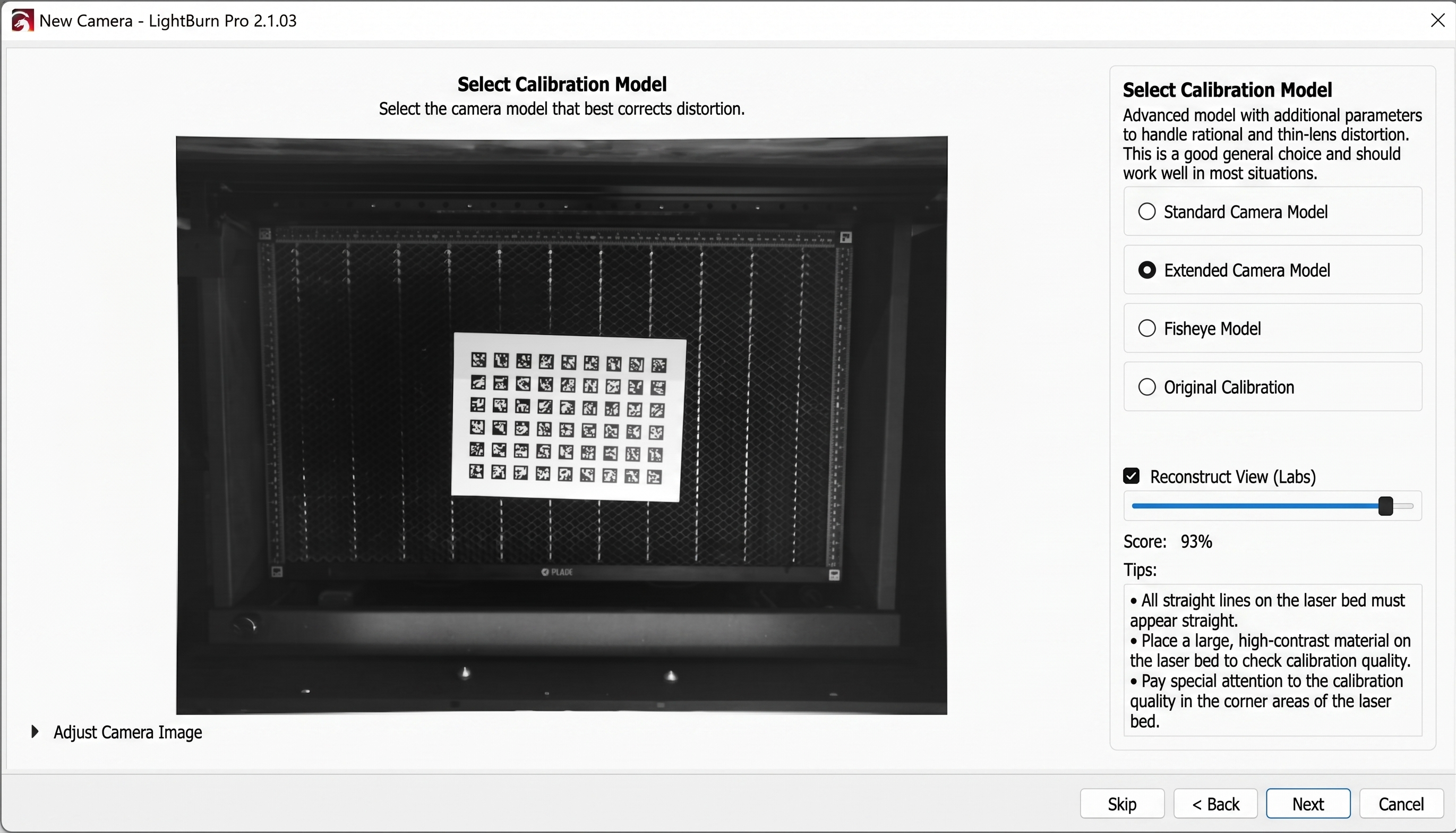

Fortsätt till skärmen för val av kalibreringsmodell. Välj den modell som rekommenderas av LightBurn för de tagna bilderna och granska resultatet.

Ett resultat på 85% eller högre rekommenderas.
HEXA RF-testet uppnådde 93%.

Inspektera även den korrigerade förhandsgranskningen. Bildkanterna och AprilTags-mönstret ska vara fullständiga och inte visa tydlig distorsion. Om resultatet är under 85%, nollställ Z-axeln igen, platta till mönstret, förbättra belysningen, ta bort bländning och upprepa de fem tagningarna.

Klicka på Slutför efter att linskalibreringen har godkänts.

Steg 17

Starta kamerans arbetsytejustering

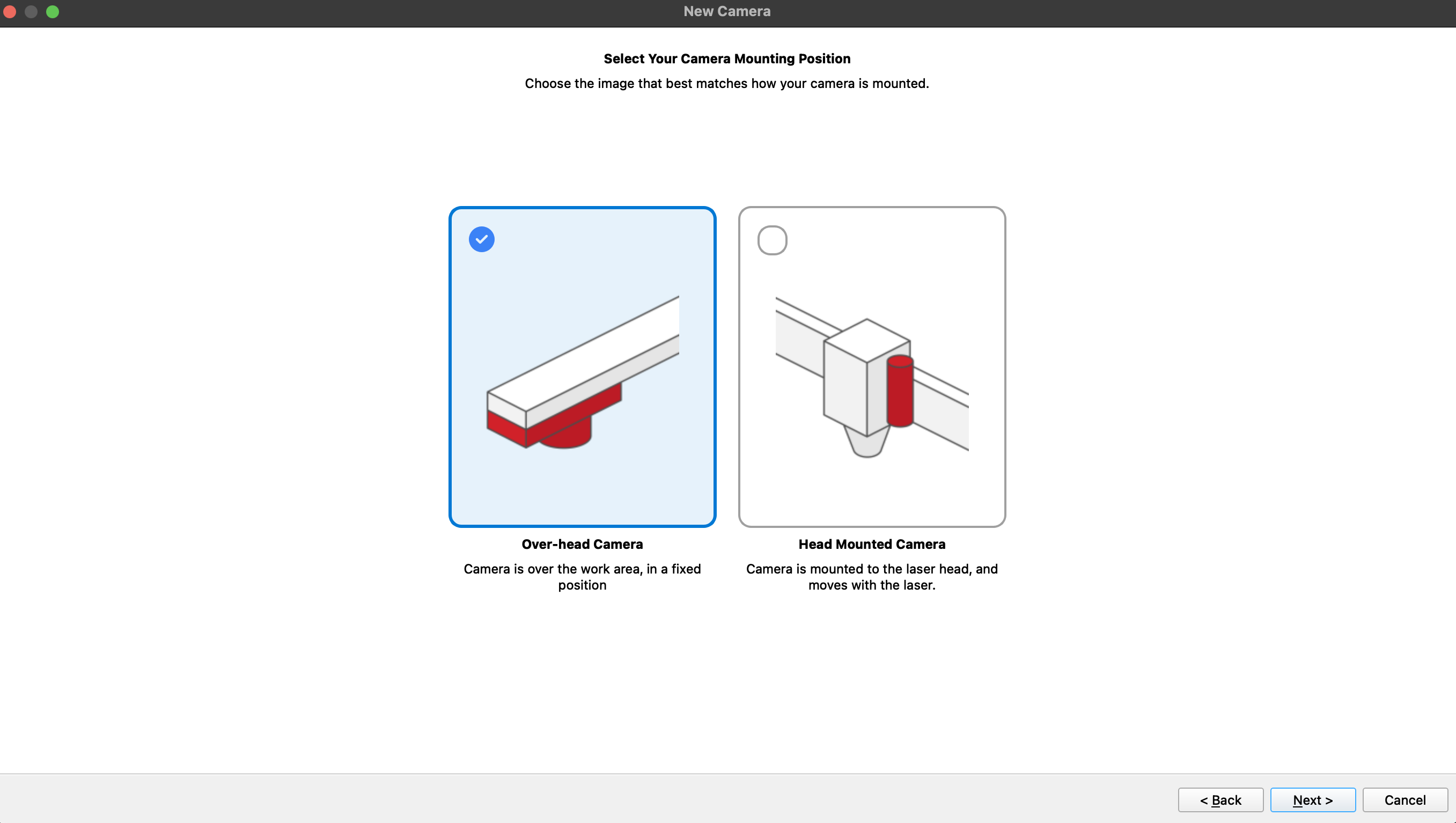

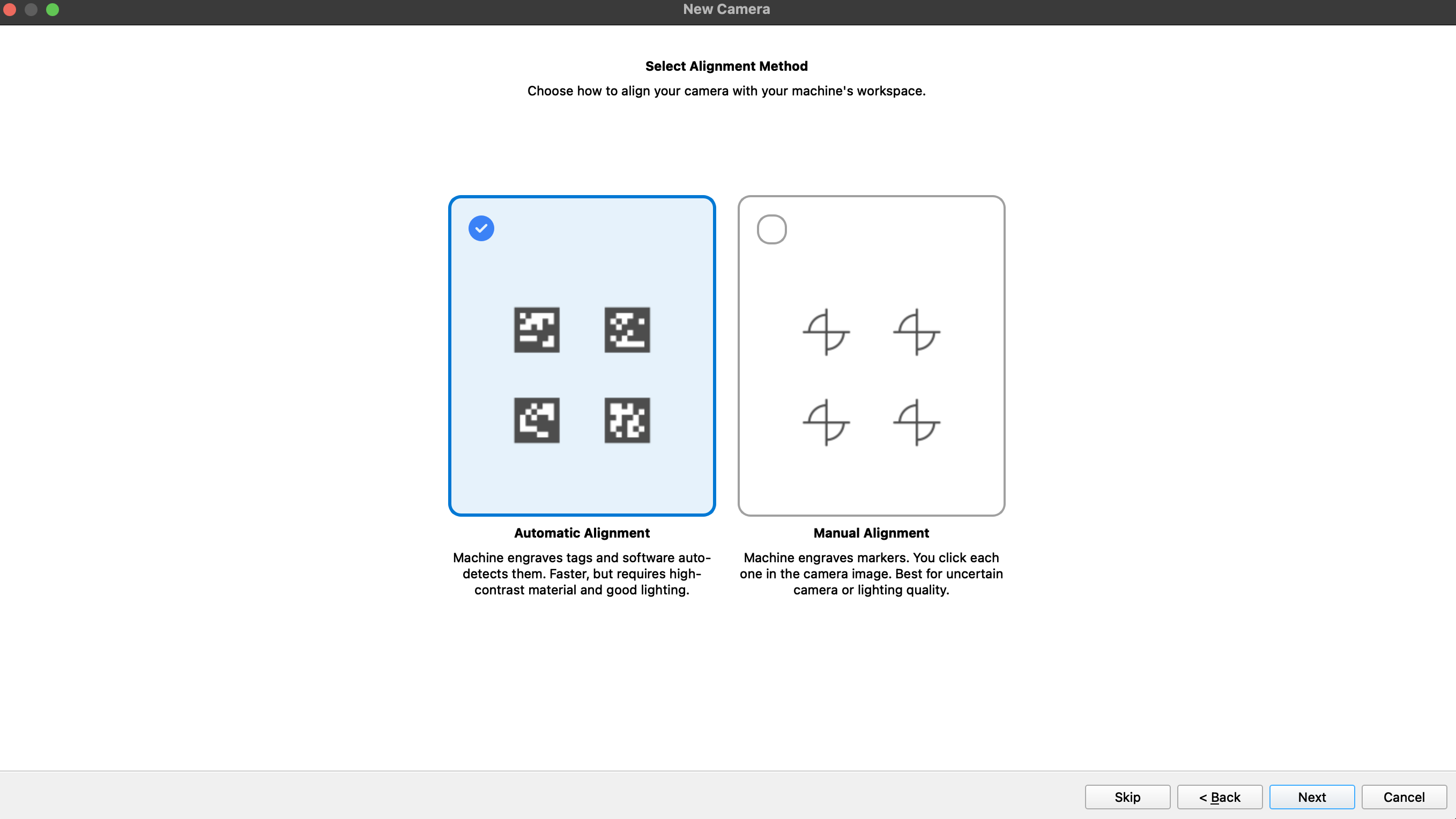

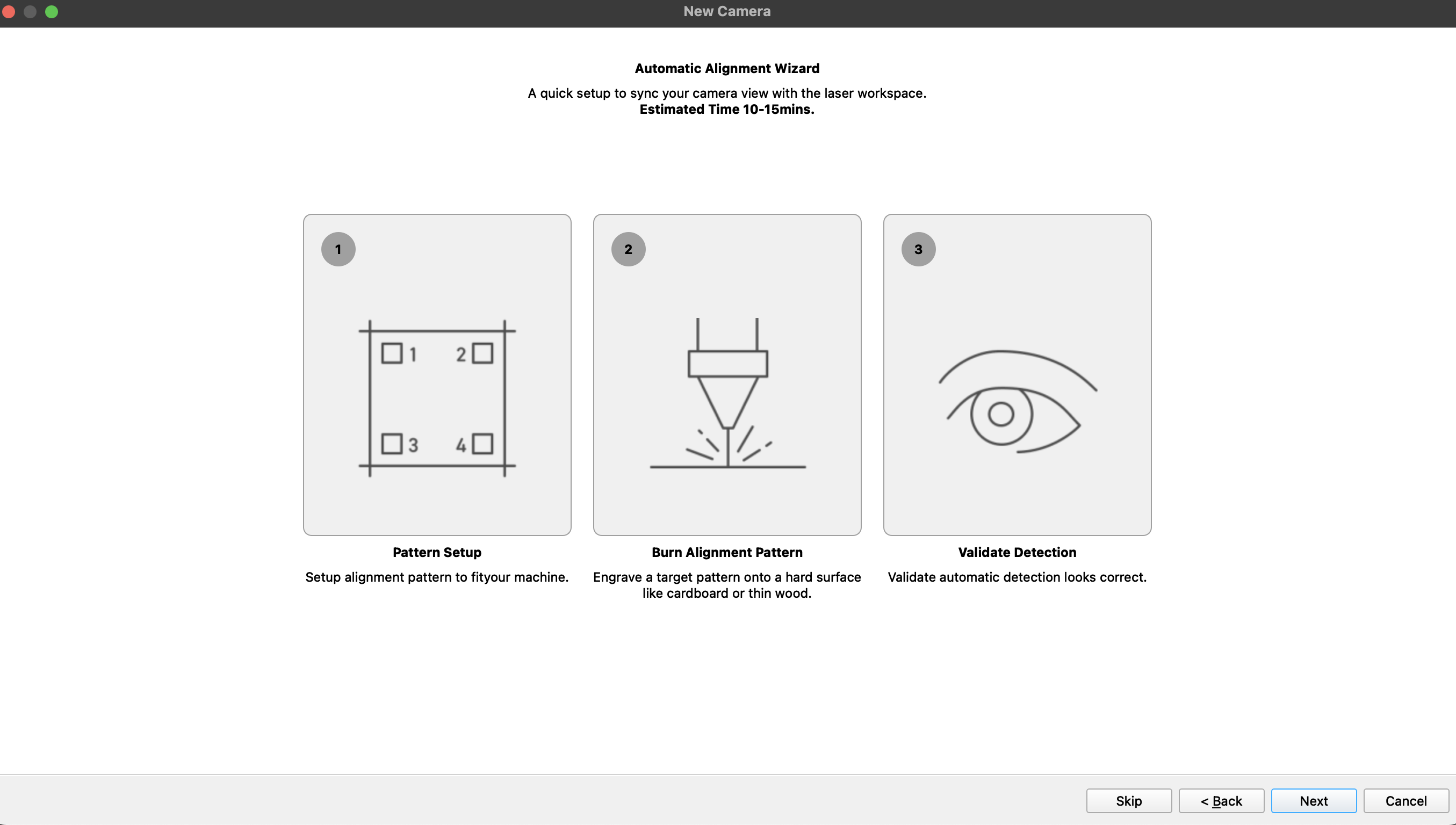

Efter linskalibrering, starta kamerajusteringsproceduren. Välj Ovanifrån monterad kamera, välj sedan Automatisk justering.

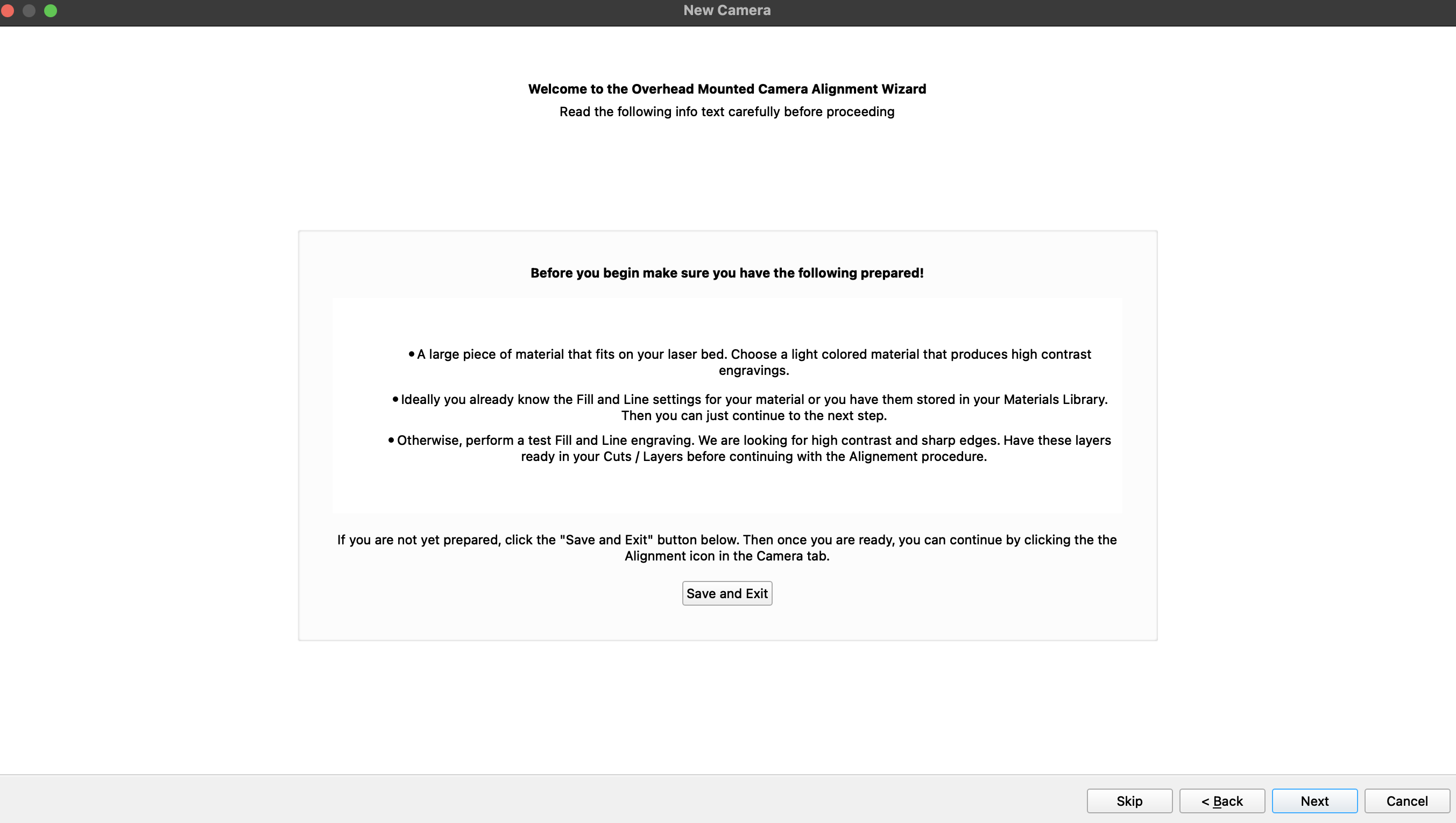

Läs förberedelseskärmen noggrant. Den automatiska proceduren graverar justeringsmål och använder sedan kameran för att lokalisera dem.

Steg 18

Placera justeringsplattorna och konfigurera målmönstret

Placera en plan 3 mm träskiva i varje hörn av HEXA RF:s arbetsyta. Håll alla fyra skivorna inom kamerans synfält och lämna tillräckligt med fritt utrymme för att LightBurn ska kunna gravera hörnmålen.

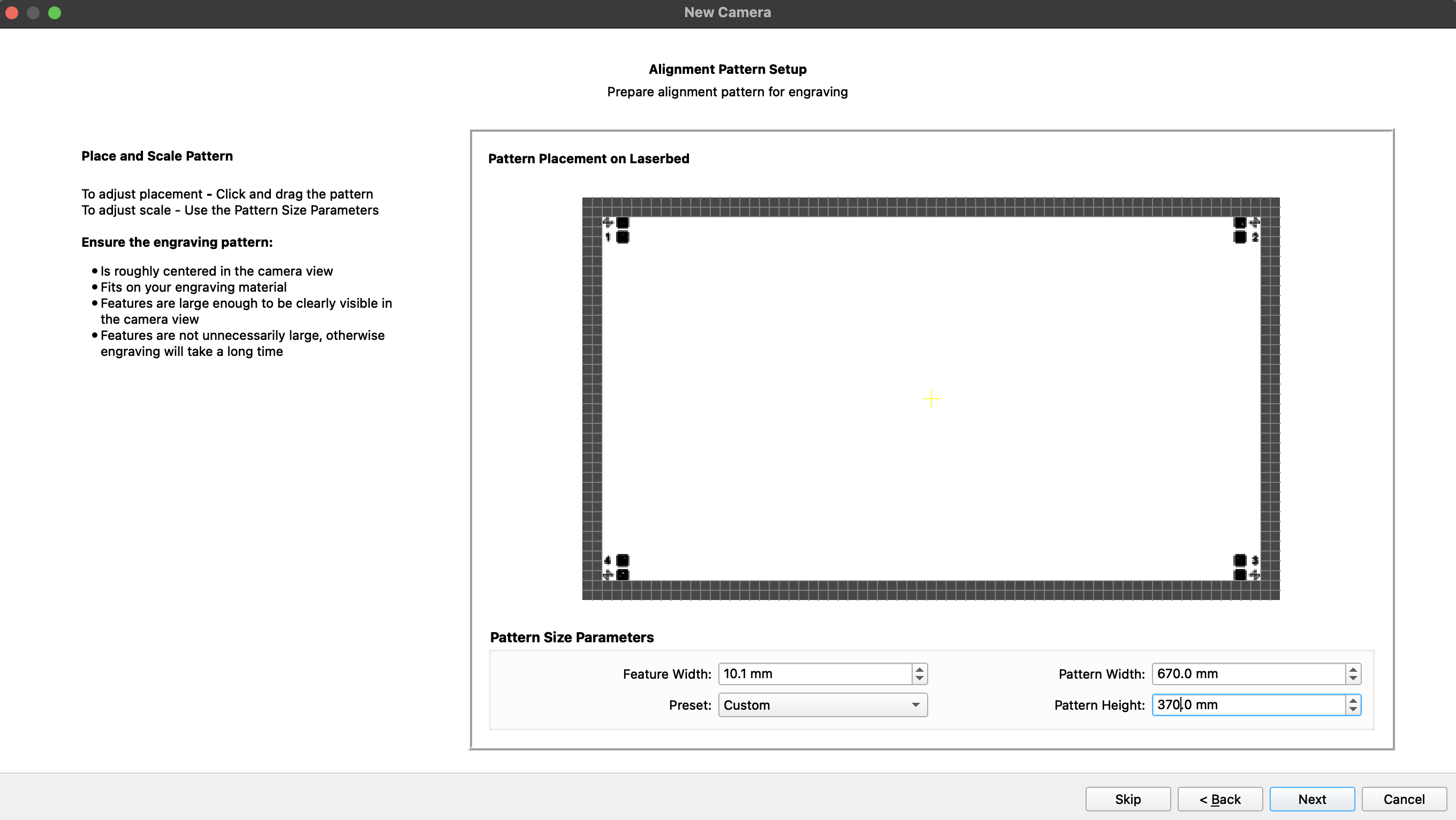

Ställ in det automatiska justeringsmönstret till:

Funktionsstorlek: 25.0 mm
Mönsterbredd: 670.0 mm
Mönsterhöjd: 370.0 mm
Förinställning: Anpassad

Om nödvändigt, klicka och dra mönstret i förhandsgranskningen så att varje mål hamnar helt på en skiva.

Steg 19

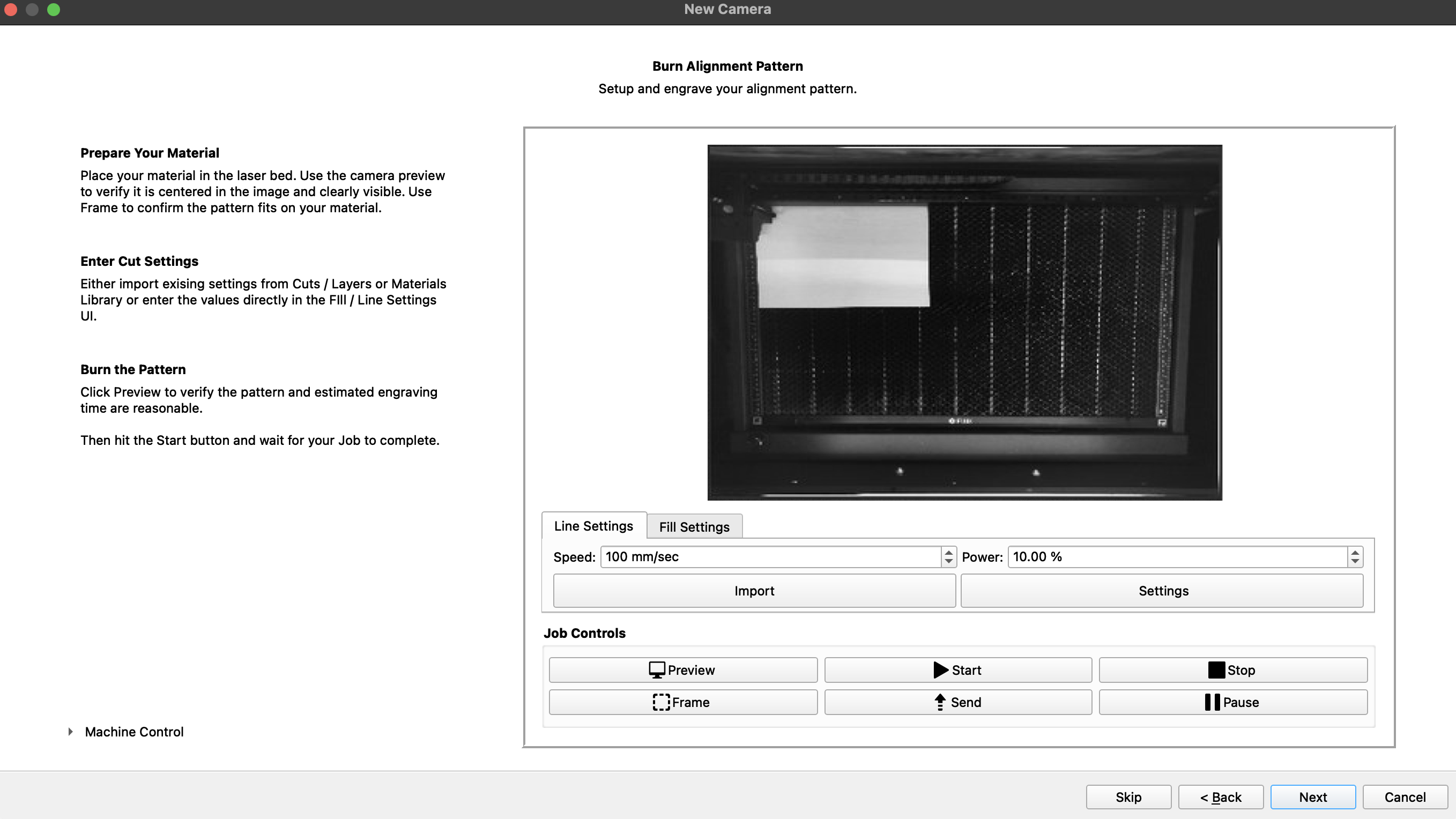

Fokusera på skivorna och gravera justeringsmålen

Använd maskinens kontroller för att fokusera på ytan av 3 mm-skivorna. Stäng locket innan gravering.

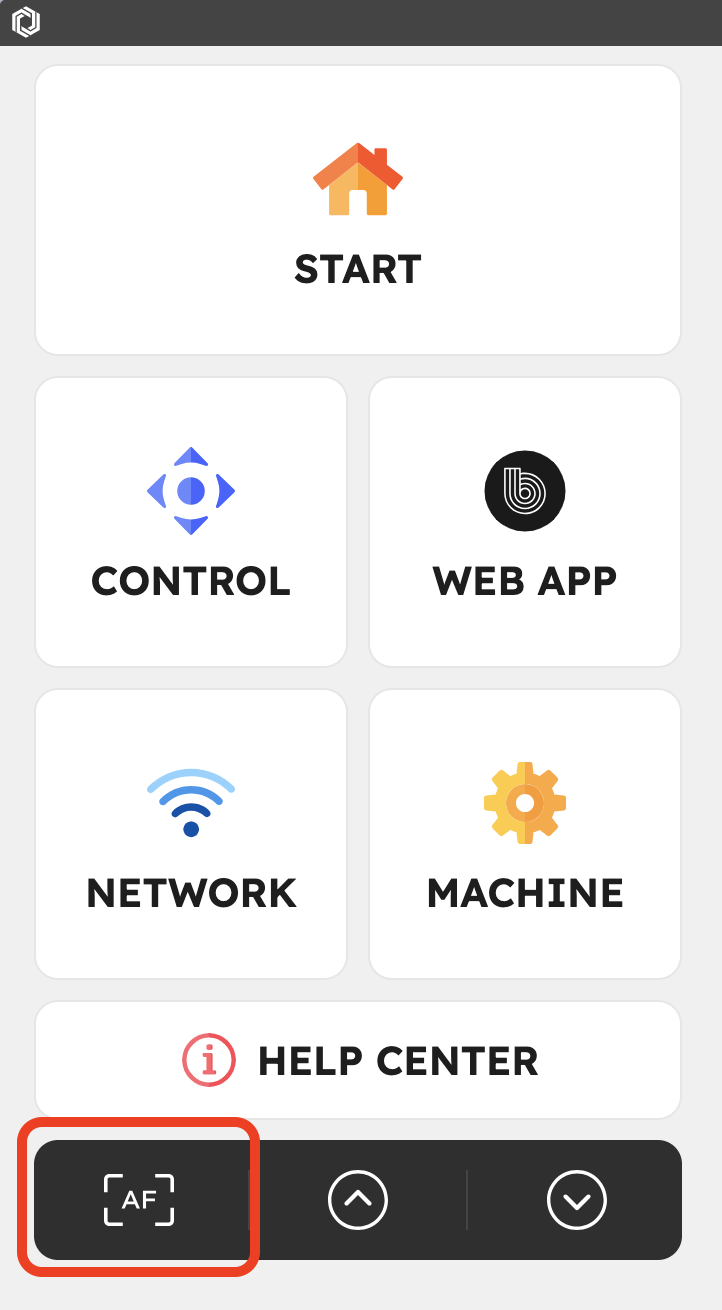

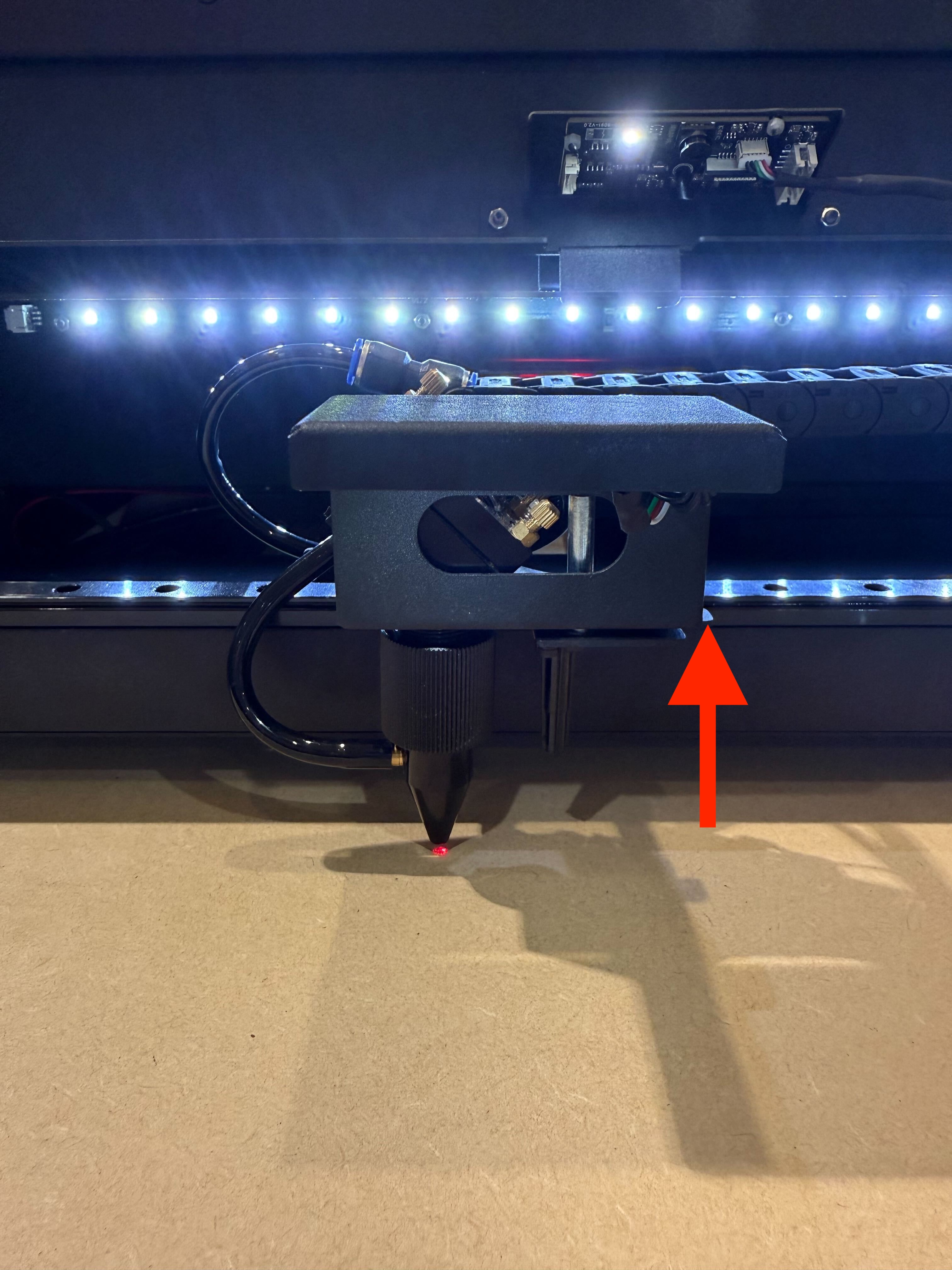

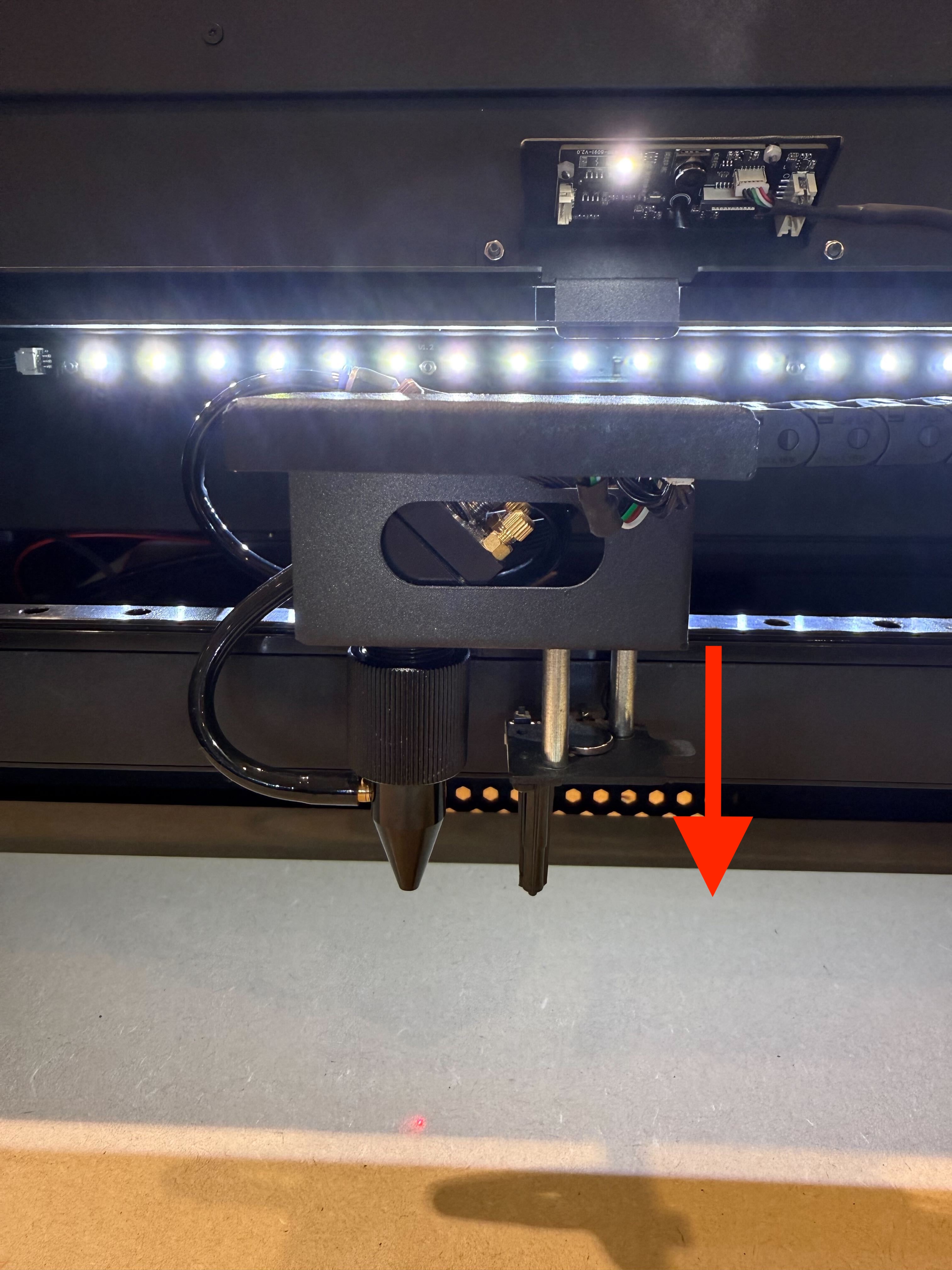

Frigör fokusproben > Tryck på AF -knappen på panelen > Placera tillbaka fokusproben. >> Stäng locket.

För testskivorna användes följande graveringsinställningar:

Hastighet: 100 mm/sek
Effekt: 10,00%

Bekräfta att inställningarna är lämpliga för ditt material och starta sedan graveringen. Lämna aldrig maskinen obevakad medan lasern är i drift.

Steg 20

Ta bild, verifiera och slutför arbetsytans kalibrering

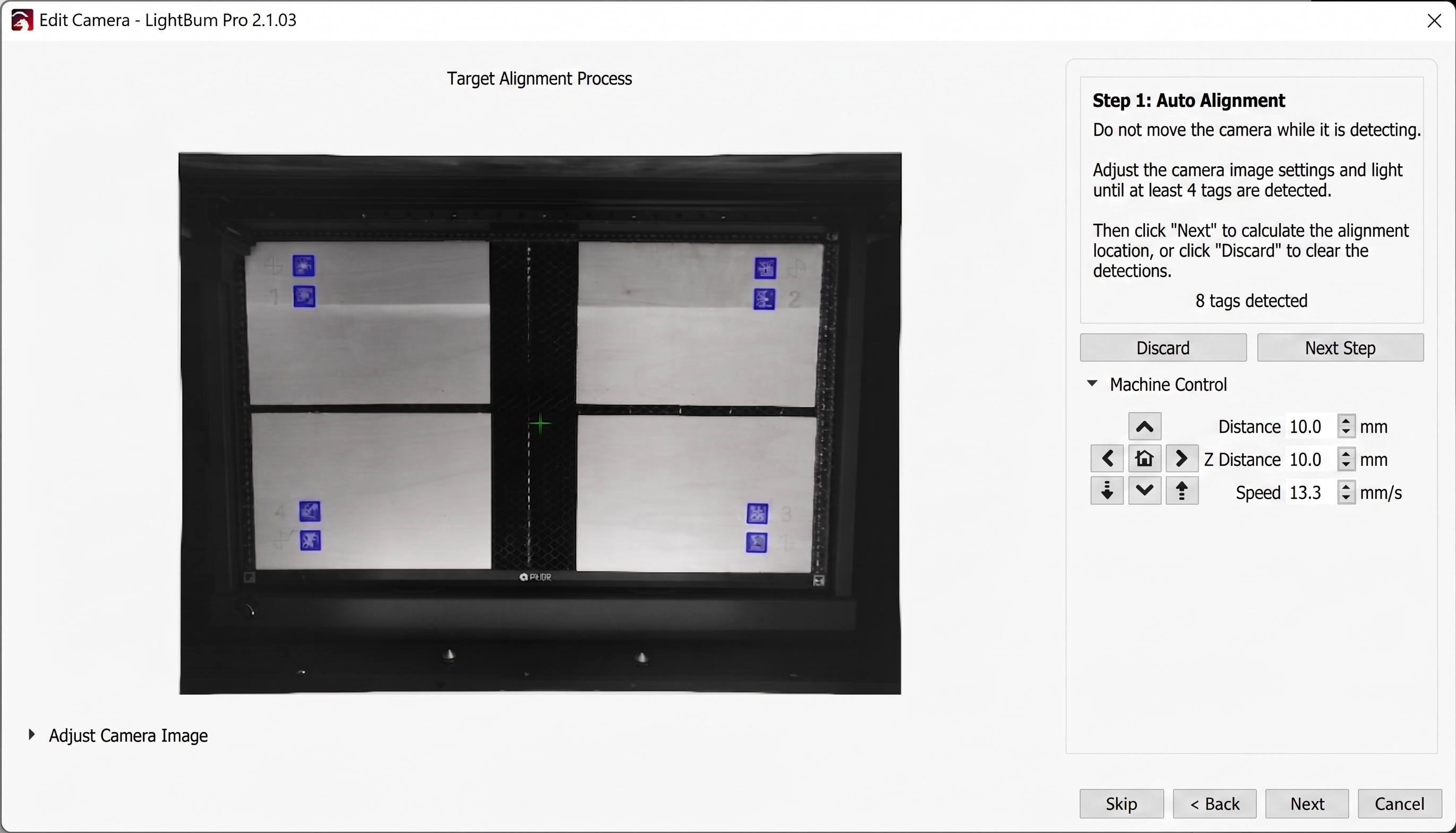

När graveringen är klar, öppna locket och uppdatera kamerabilden. I kalibreringsguiden, använd Ignorera eller ta om bilden så att LightBurn fångar de nyligen graverade målen.

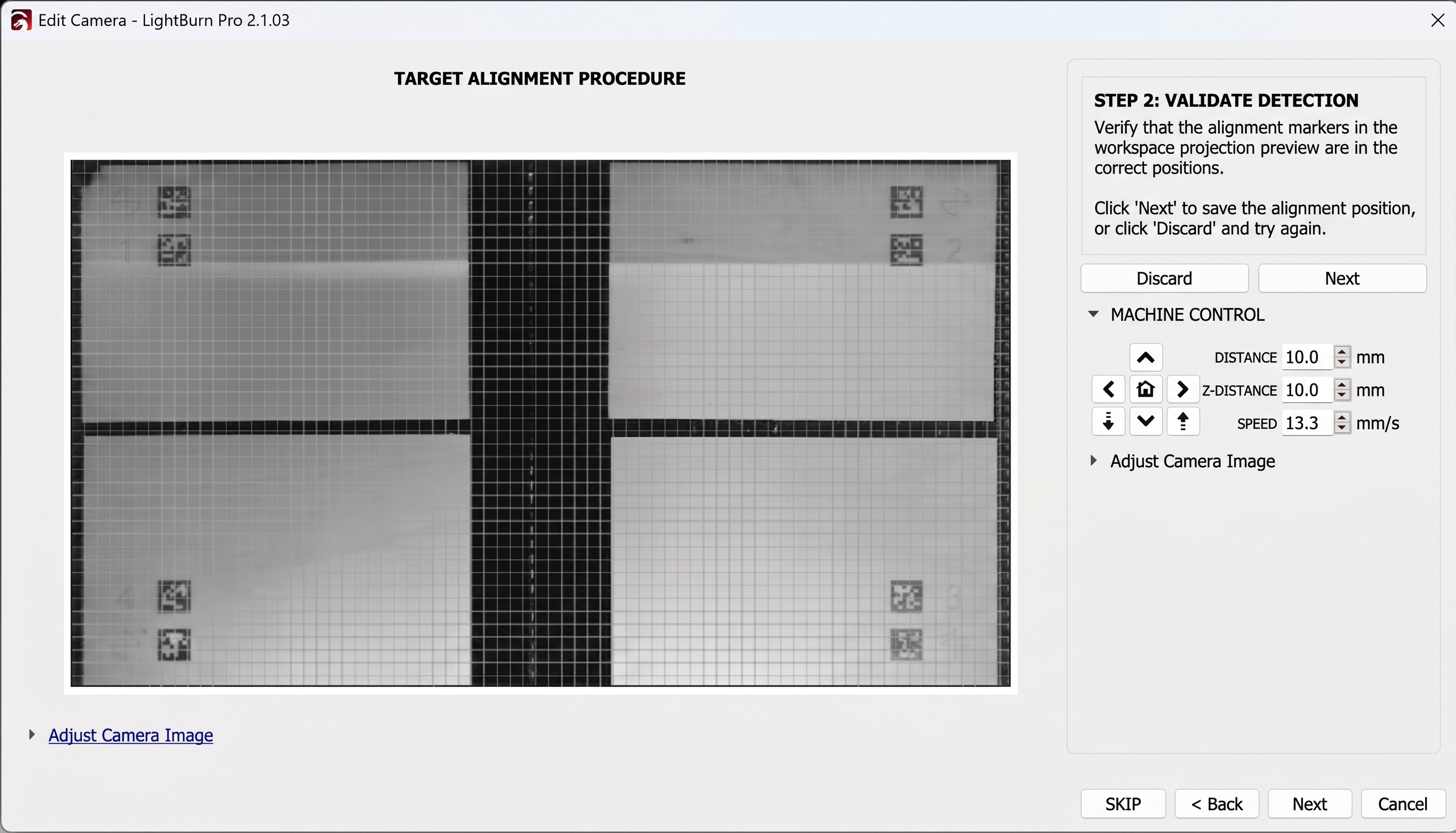

LightBurn bör detektera åtta mål totalt. Fortsätt till verifieringsskärmen och bekräfta att:

Alla åtta mål har detekterats.
Inget hörnmål saknas, är avklippt eller felidentifierat.
Rutnätsöverlägget är synligt och täcker hela arbetsytan.
Målpositionerna stämmer överens med de graverade markeringarna.

Om målen är svåra att identifiera, använd Justera kamerabild för att ändra exponering, ta bort reflexer och ta om bilden. Om ett mål är utanför kamerans synfält, flytta brädorna och upprepa kalibreringen.

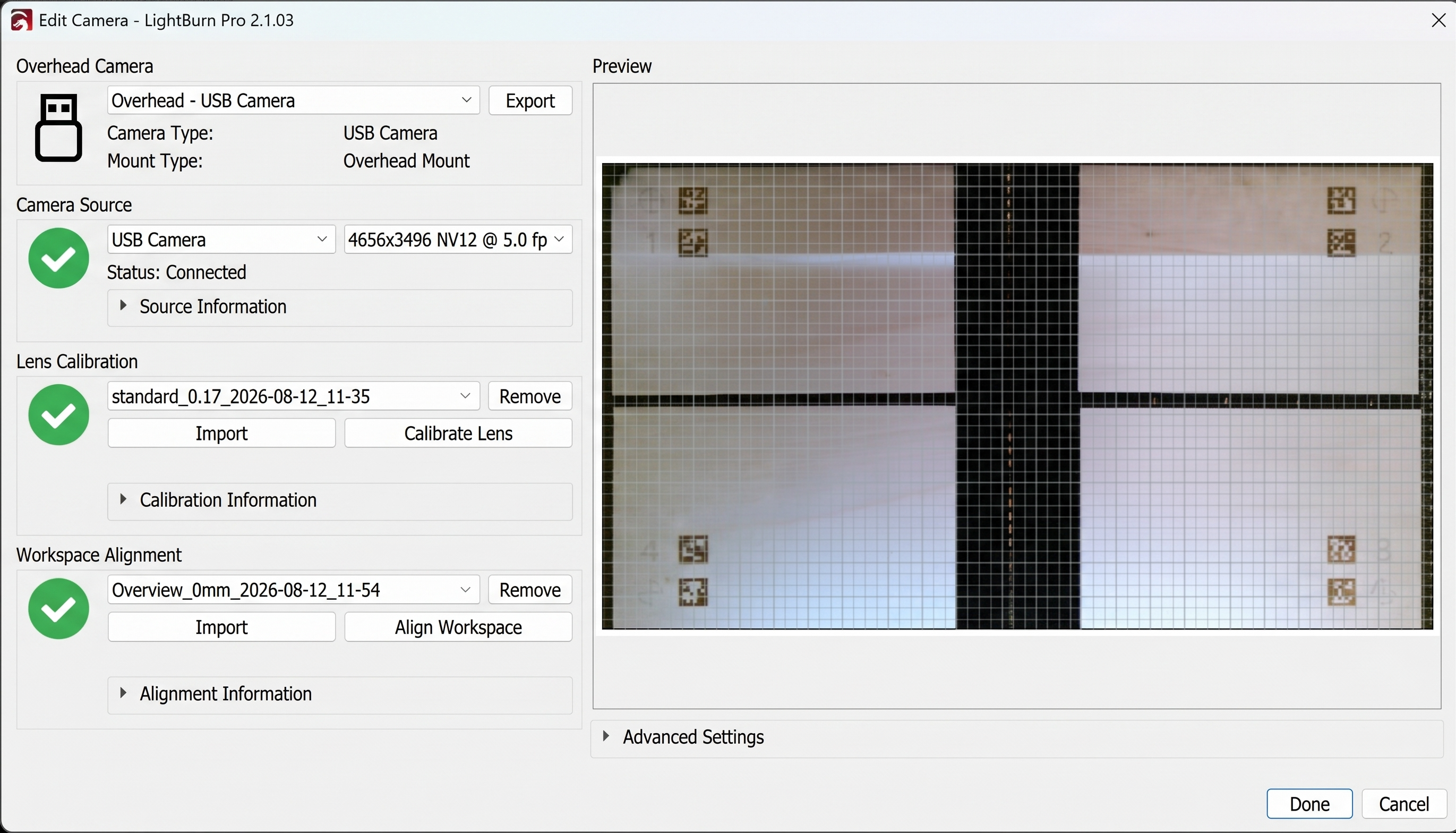

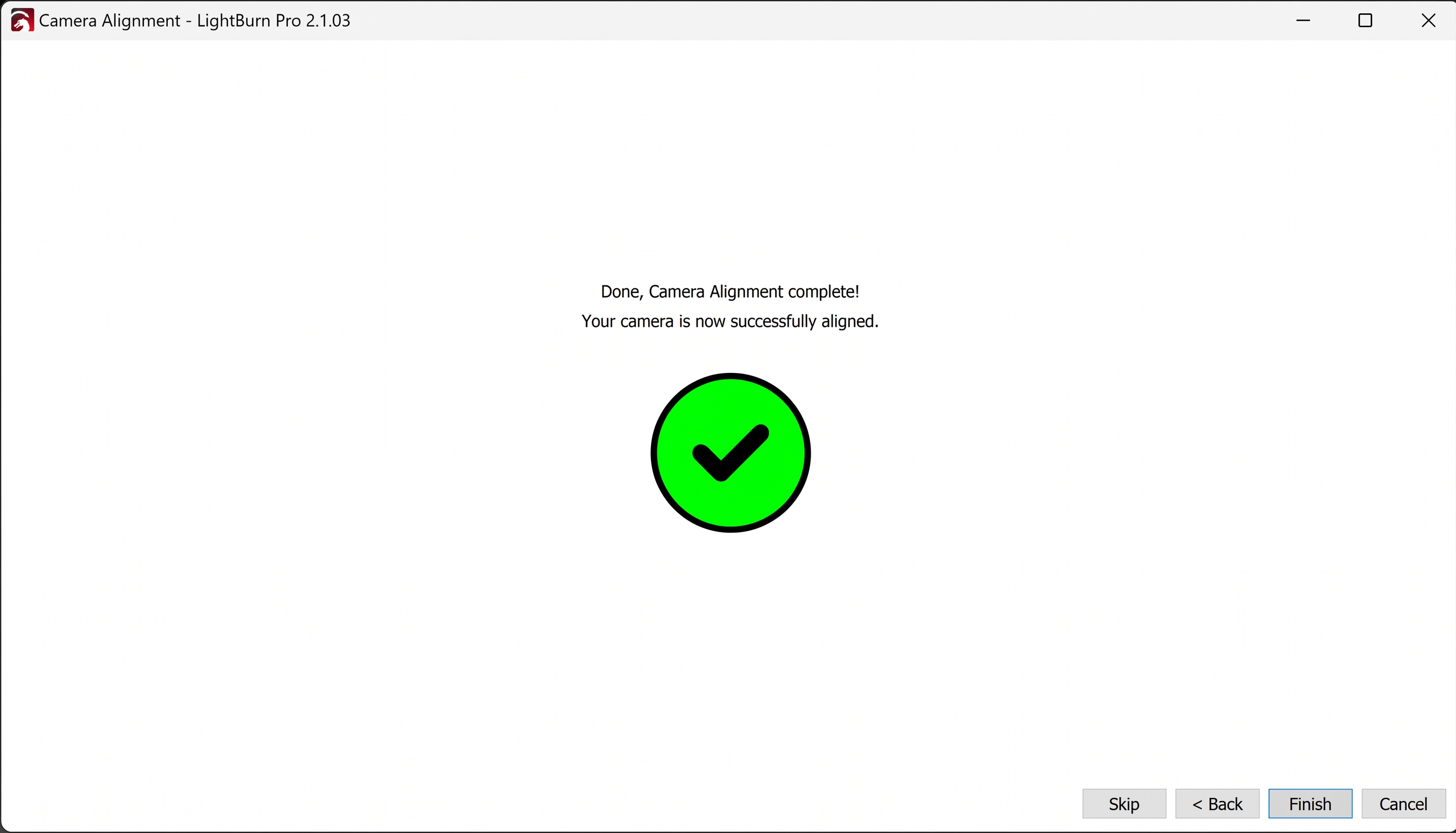

Klicka på Slutför när verifieringen godkänns. Sammanfattningen av kamerainställningen bör visa gröna bockar för kamerakälla, linskalibering och arbetsytejustering.

Steg 21

Säkerhetskopiera kamerakalibreringsdatan

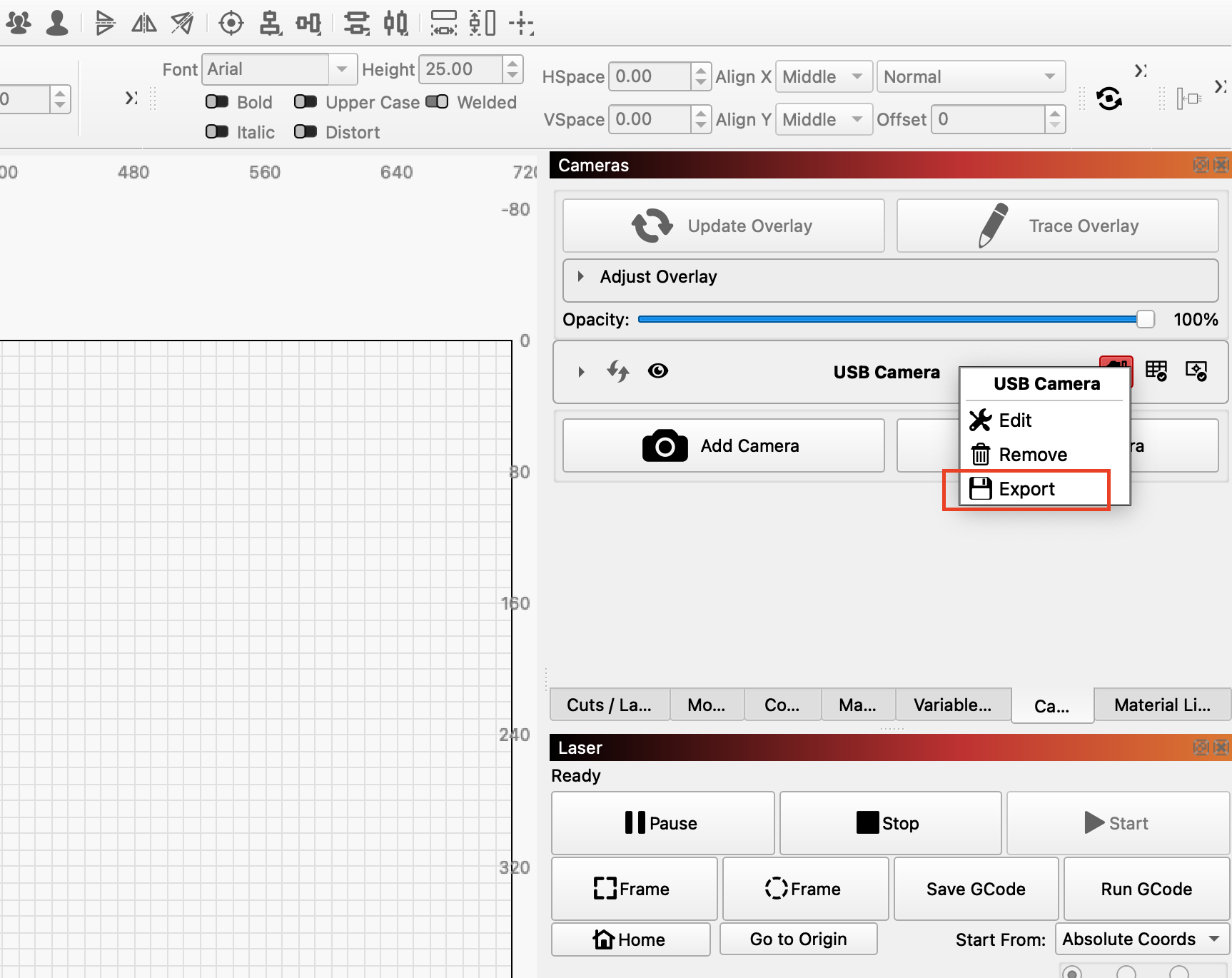

Genom att exportera kalibreringsdatan behöver du inte kalibrera om vid byte av dator. Följ dessa steg: Exportera: I Kameras >> högerklicka på USB-kamera > Export Kamera.

Använda den kalibrerade kameraförhandsgranskningen

Återgå till kamerapanelen och klicka på Uppdatera överlägg för att fånga den aktuella arbetsytan. Placera grafik över kamerabilden och verifiera dess position innan du startar ett jobb. Kalibrera om ifall kameran flyttas, fästet lossnar, maskinens geometri ändras eller överlägget inte längre matchar den fysiska arbetsytan.
