3-3 HEXA RF - Genommatningsgraveringsguide

Beskrivning

Funktionen för genommatningsgravering används för att gravera långa objekt som överskrider standardarbetsområdet. Den hjälper användare att automatiskt dela upp stora designfiler i flera arbetsområden, vilket gör det enkelt att gravera segment för segment.

Begränsningar

På grund av de fysiska begränsningarna hos HEXA RF:s genommatningsöppning rekommenderas att materialbredden inte överskrider 500mm, medan längden är obegränsad.

Innan du börjar

Säkerställ att modulen för genommatningsgravering är korrekt installerad. Se handledningen via länken nedan. Om du redan har slutfört installationen kan du hoppa över detta steg.

Installationsguide för genommatningshårdvara

Steg 1 - Aktivera genommatningsgravering

Aktivera reglaget för genommatningsgravering i dokumentinställningarna och ange önskade dimensioner för arbetsområdet.

Steg 2 - Importera objektet

Importera objektet (använder en rektangulär kontur som exempel nedan) och justera dess storlek och position.

Klicka på ikonen för genommatningsgravering som visas i vänstra verktygsfältet för att öppna fönstret för genommatningsgravering.

Steg 3 - Justera parametrar för genommatningsgravering

Beskrivning av inställningar

• Objektlängd: Visar längden på ditt aktuellt valda objekt för att hjälpa dig bestämma höjden på varje arbetsområde.
• Arbetsområdets höjd: Du kan ställa in hur många arbetssegment detta genommatningsobjekt ska delas upp i för bearbetning, och du kan inspektera graveringsinnehållet för varje segment i fönstret.
• Referenslager: Detta lager fungerar som referens och tillhandahåller endast en justeringsvisningsfunktion; det kommer inte att graveras.
• Justeringsmärken: Justeringsmärkena är två triangelmärken som behöver graveras över huvudmaterialet och hjälpmaterialet. När du flyttar plattan efter varje graveringssegment kan du använda triangelmärkena för att hjälpa till med justeringen.

	1. Objektlängd
	2. Arbetsområde (höjd)
	3. Referenslager
	4. Justeringsmärken

Med figuren nedan som exempel är objektlängden 450 mm. Om arbetsområdets höjd ställs in på 250 mm kommer detta objekt att delas upp i totalt två segment.

Den streckade linjen anger delningspunkten för varje arbetsområde.

Det rekommenderas generellt att minimera antalet segment för att undvika potentiell feljustering vid anslutningspunkterna på grund av små fel.

Exportera designfilen efter att inställningarna är klara.

Steg 4 - Graveringsjobb

Om du använder justeringsmärken behöver du förbereda en hjälpmaterialplatta.

Steg 4.1 - Förberedelse för gravering

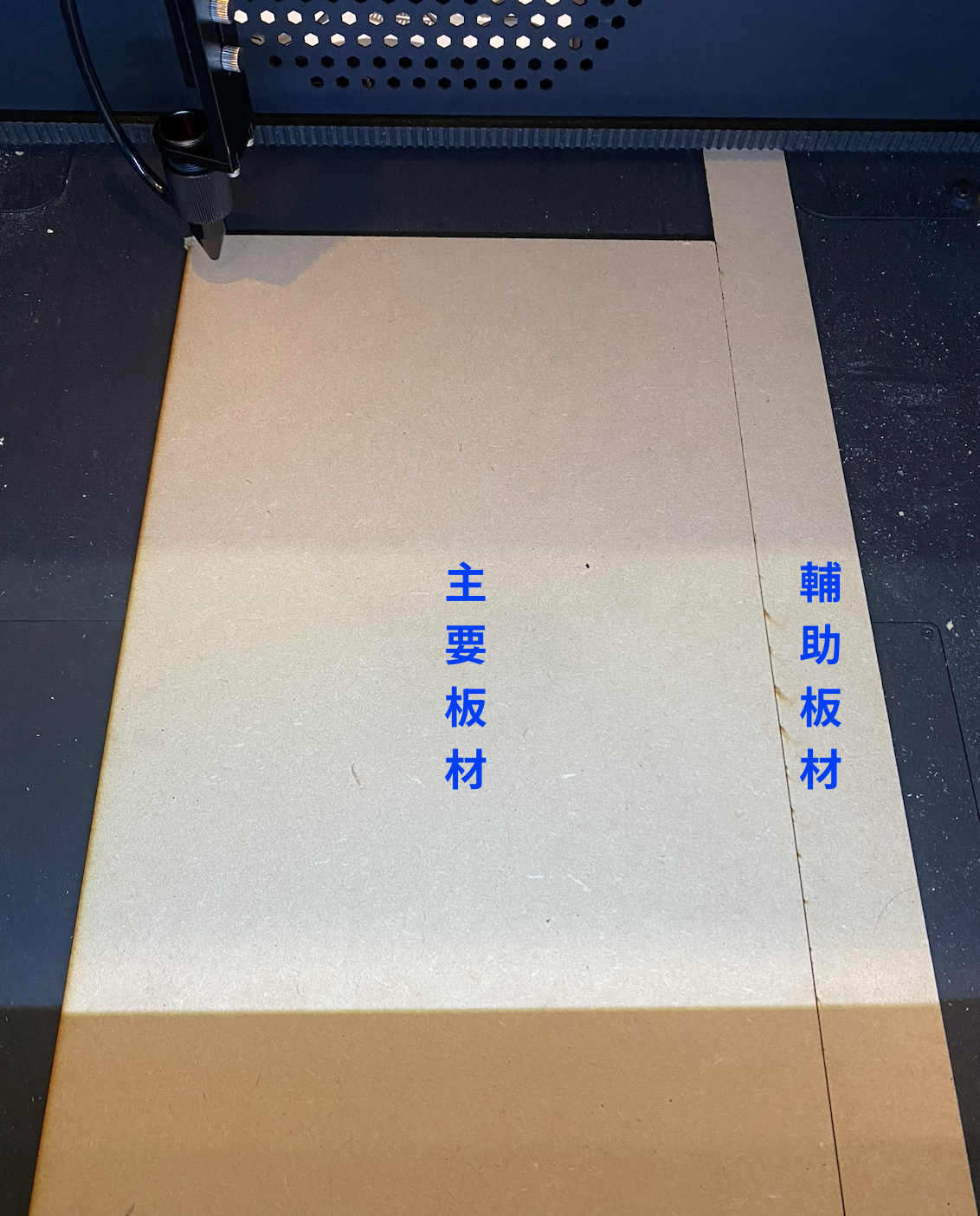

Fäst hjälpmaterialet bredvid huvudmaterialet.

Aktivera "Starta från aktuell position" och flytta laserhuvudet till det övre vänstra hörnet av materialet som ska graveras.

Aktivera "Starta från aktuell position" och ställ in startpunkten till det övre vänstra hörnet.

(Du kan också använda "Starta från origo", men observera att laserröret måste flyttas till höger sida för att förhindra hemkörningsfel.)

Använd "Inramning" för att bekräfta graveringspositionen för det första segmentet av designen.

Observera: Stäng av referenslagret under inramning.

Bekräfta positionen för justeringsmärkena med hjälp av inramningspositionen; märkena måste sträcka sig över både huvudmaterialet och hjälpmaterialet.

(Med standardjusteringsmärket på 4 cm som exempel, se till att laserhuvudet sträcker sig cirka 2 cm över hjälpmaterialet under inramning.)

Steg 4.2 - Gravering av första segmentet

Som standard är endast det första arbetssegmentet och justeringsmärkena aktiverade när filen exporteras. Efter justering av parametrarna kan du direkt börja gravera det första arbetsområdet.

Efter att graveringen är slutförd ska en del av justeringsmärket finnas på hjälpmaterialet.

Steg 4.3 - Gravering av det andra segmentet

Stäng av det första arbetssegmentlagret och aktivera det andra arbetssegmentlagret.

Flytta huvudmaterialet, justera det nedre justeringsmärket på huvudmaterialet med det övre märket på hjälpmaterialet och fortsätt sedan med det andra segmentet av graveringen.
