5-10 Uppdatera systemet / Uppdatera RK-kortet (HEXA RF)

Obs:

Ominstallation av systemet är en metod för att lösa problem som systemstartfel eller svarta skärmar.
Ominstallation av systemet kräver en Windows-dator eller bärbar dator.
Det rekommenderas att du kontaktar det officiella supportteamet innan du utför denna åtgärd.

Nödvändiga verktyg:

1. En dator som kör Windows-operativsystemet.

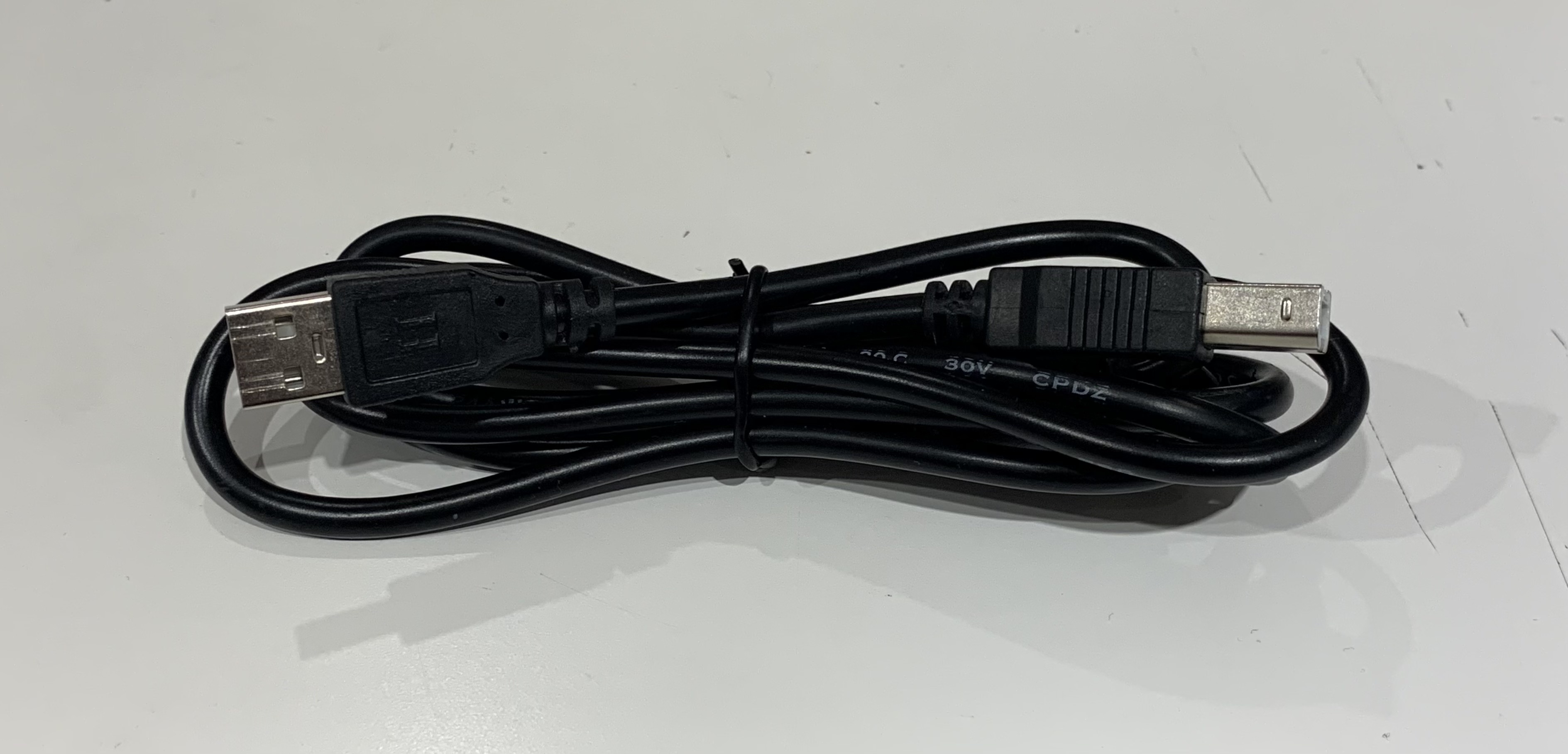

2. USB-kabel (ingår i tillbehörslådan).

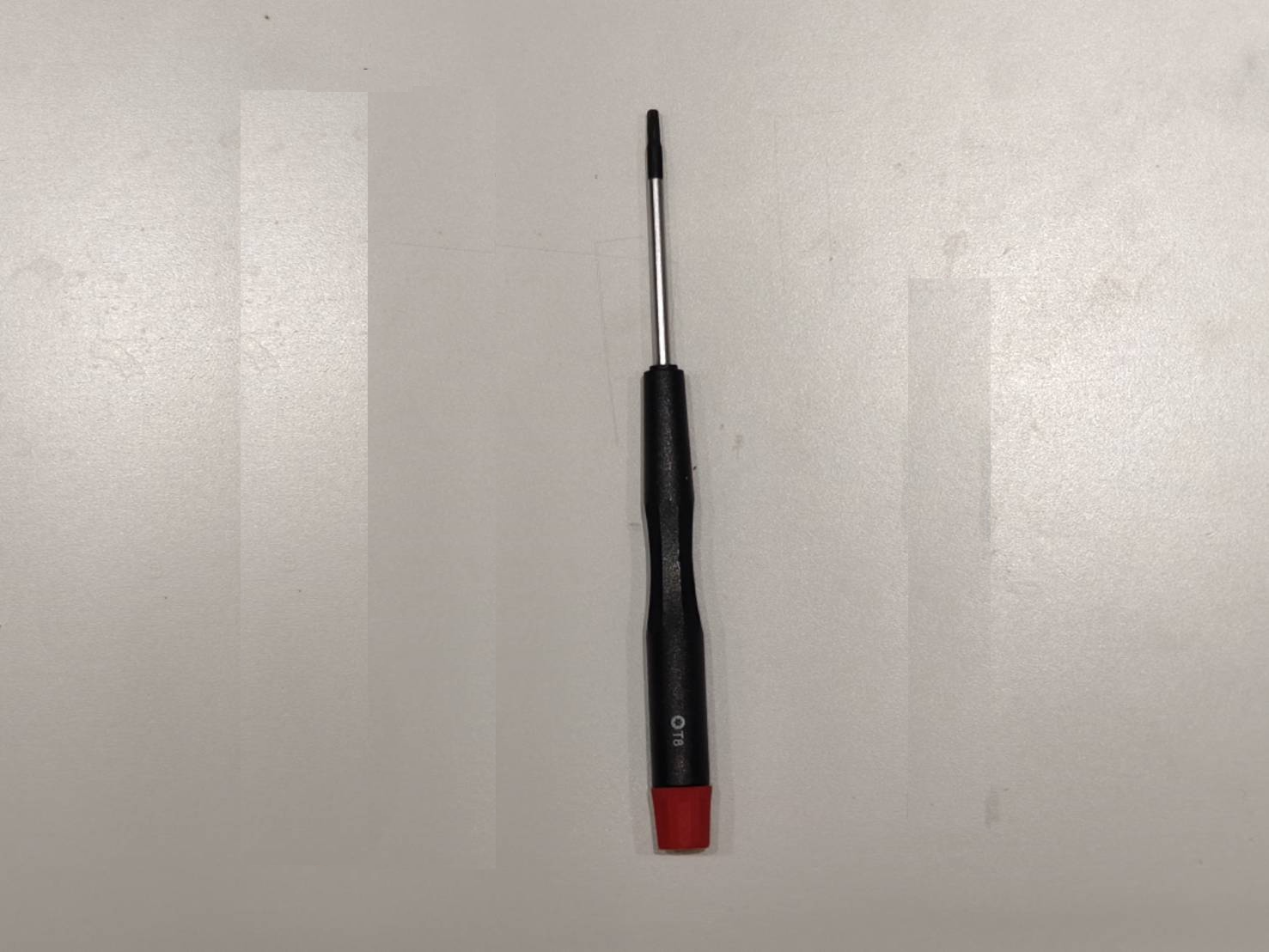

3. T8 Torx-skruvmejsel

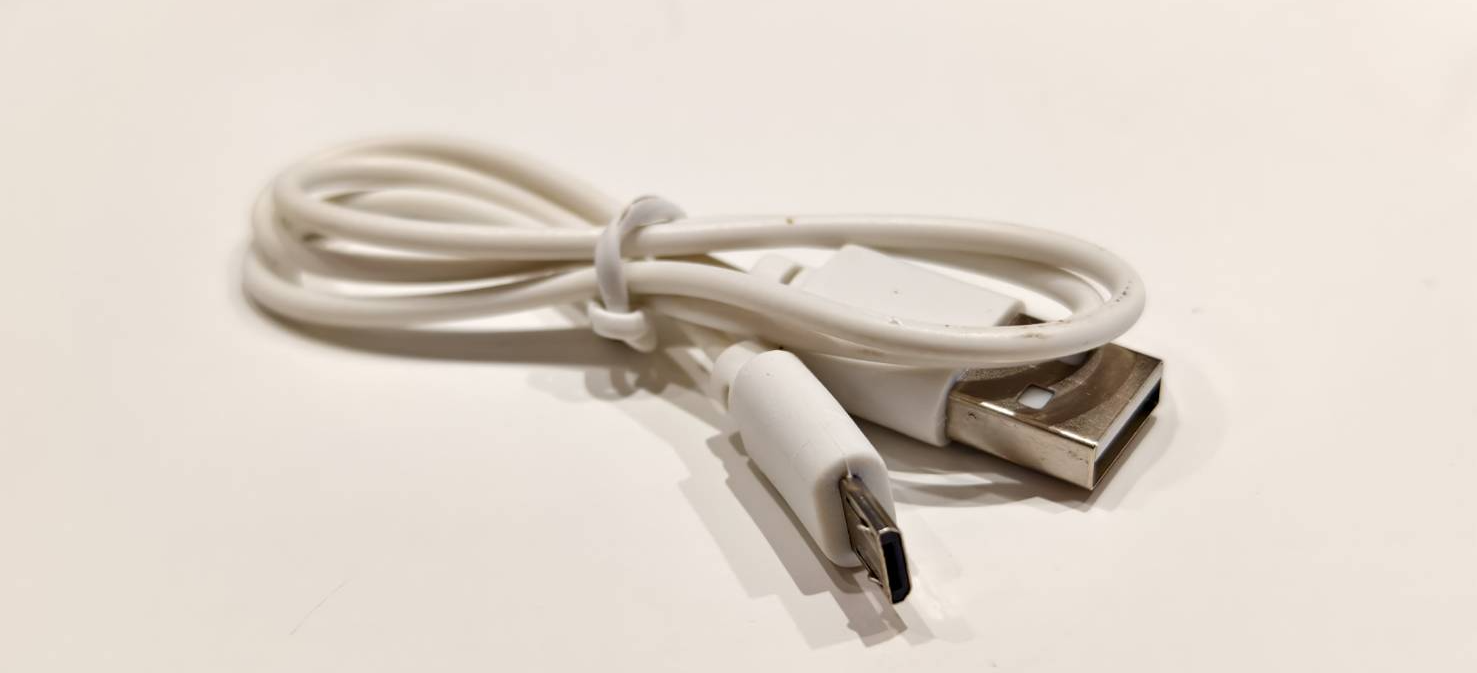

4. Micro-USB-kabel (om den ursprungliga USB-kabeln är förlorad kan du förbereda din egen)

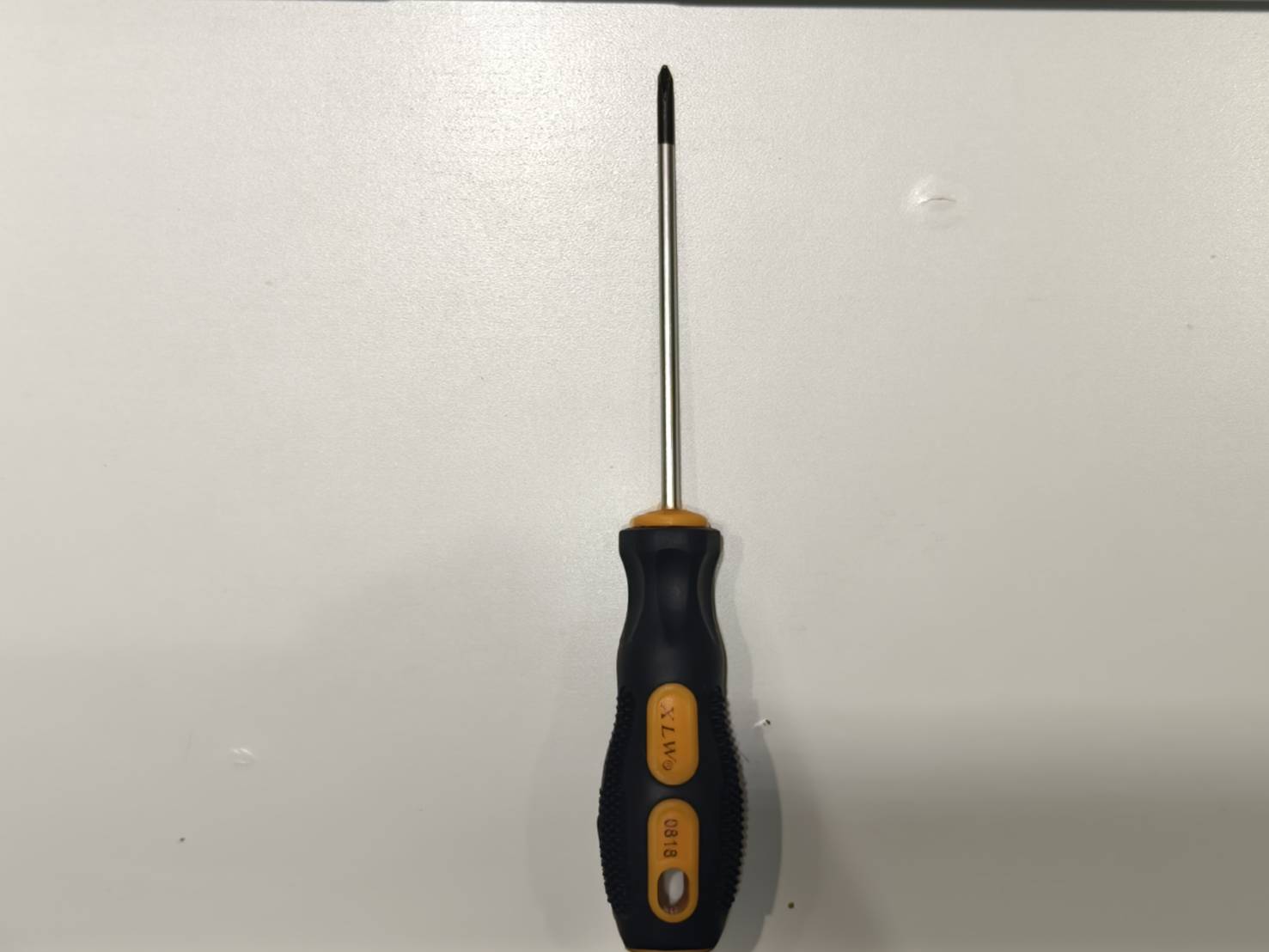

5. Stjärnskruvmejsel (valfritt)

Nedladdningslänkar:

(Endast Windows OS)

• Systeminstallationsprogramvara
• Drivrutiner
• HEXA RF-systemfil

Steg 1 - Ladda ner data från HEXA RF

⚠︎ Om din maskin inte kan starta normalt eller ansluta till datorn, hoppa över detta steg och utför Avancerad kamerakalibrering efter att installationen är klar.

1. Uppdatera firmware till version 6.0.7 eller senare.
2. Uppdatera Beam Studio till version 2.3.1 eller senare.
3. Välj "Maskin → Maskinnamn → Kamerakalibreringsdata → Ladda ner data".

Den nedladdade filen kommer att vara i .zip format och namngiven efter din maskin.
Till exempel, HEXA RF (Timothy).zip.

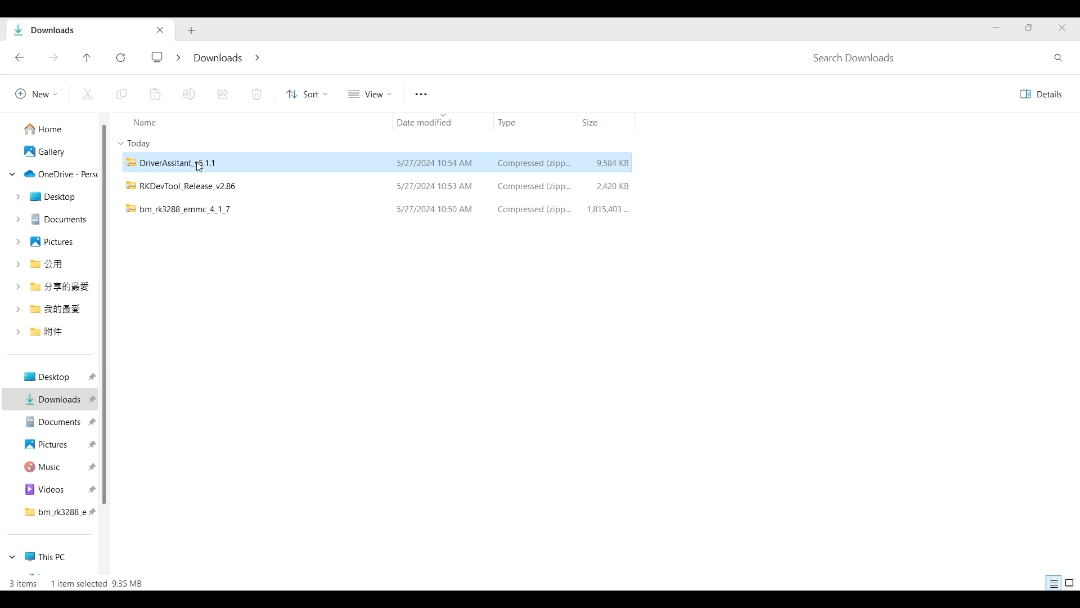

Steg 2 - Installera drivrutiner och starta omflashningsprogramvaran

Efter nedladdning av drivrutiner och omflashningsprogramvara, installera och starta dem.

• Drivrutiner
• Systeminstallationsprogramvara

Steg 3 - Anslut USB-kabel

Stäng AV maskinen och anslut USB-kabeln till datorn.

Steg 4 - Öppna maskinens sidokåpa och lokalisera RK-kortet

• Stäng av maskinen och använd en T8 Torx-skruvmejsel för att öppna sidokåpan.

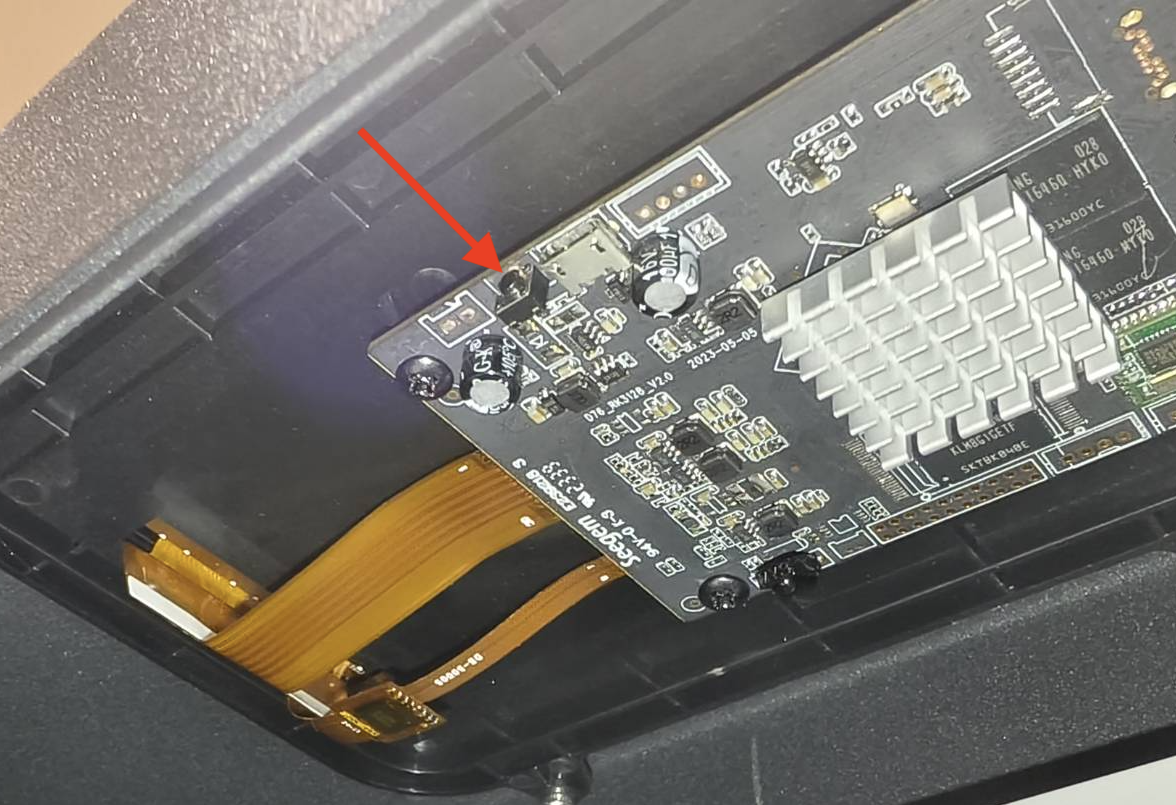

• Som visas i videon är RK-kortet placerat överst inuti chassit. Lokalisera den svarta knappen på RK-kortet.



Steg 5 - Bekräfta anslutning

Följande är en sekvens av åtgärder:

1. Tryck och håll ned den svarta knappen på RK-kortet.
2. Slå på maskinen.
3. Kontrollera om omflashningsprogramvaran på datorn visar "Found One Loader Device."
   ⚠︎ Släpp inte knappen förrän maskinen har detekterats.

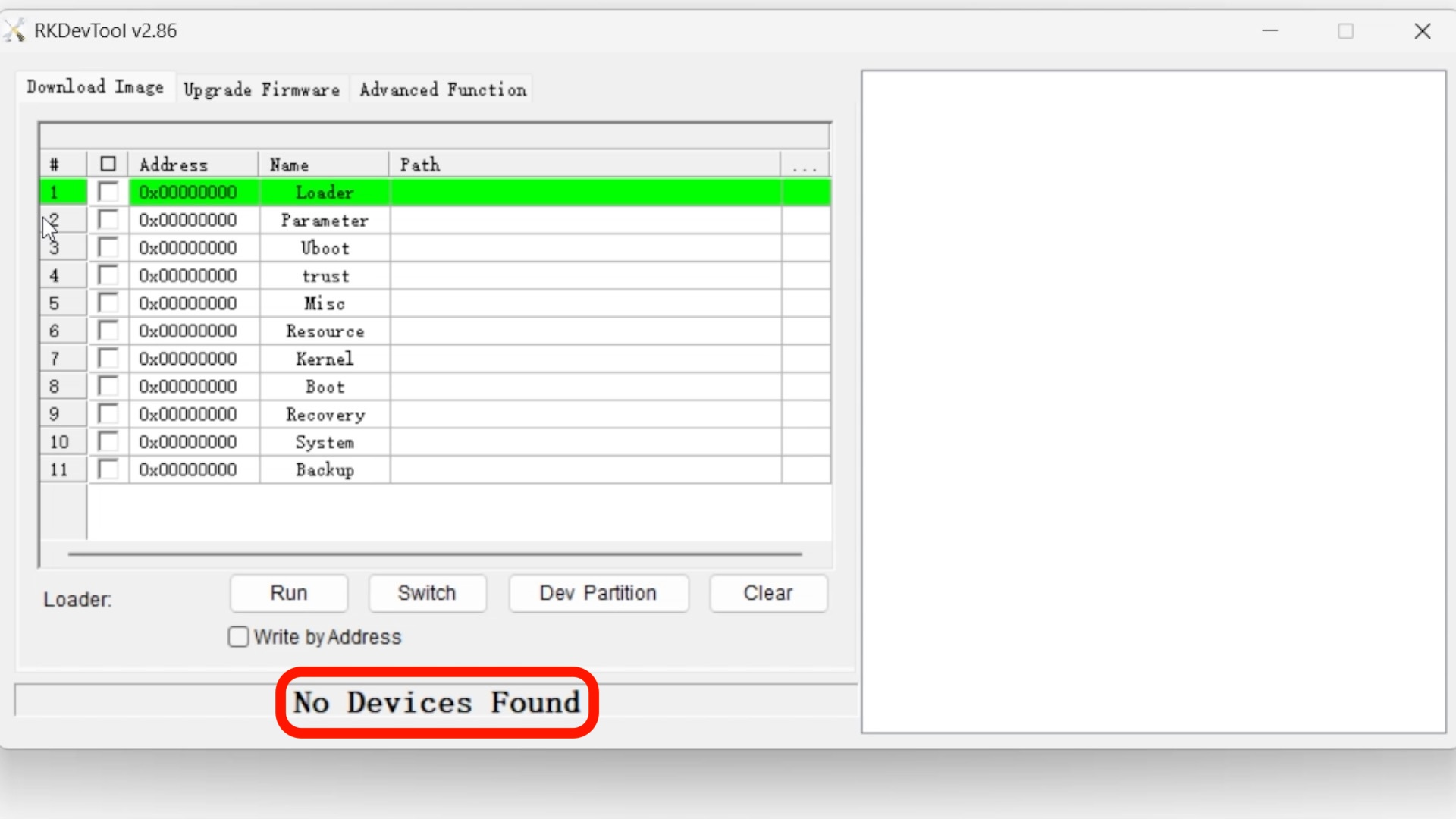

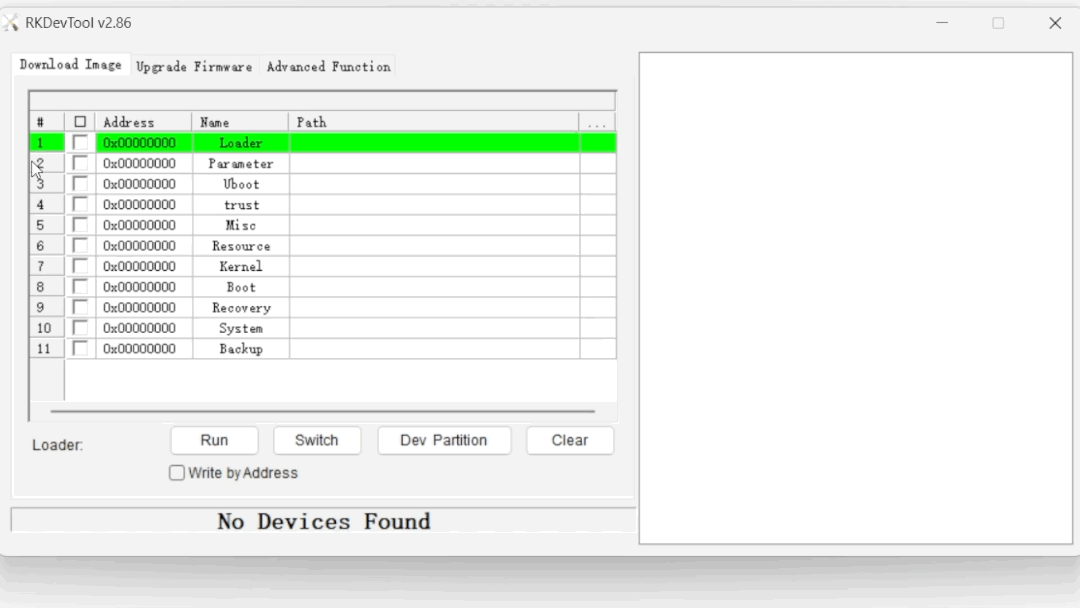

   Kontrollera programvaran. Texten längst ned ska ändras från "No Devices Found" till "Found One LOADER Device."
   Detta indikerar att maskinen har gått in i "Flashningsläge" och du kan släppa knappen.



Videodemonstration:

Steg 5.1 - Micro-USB-anslutningsmetod

• Använd först en stjärnskruvmejsel för att ta bort RK-kortet. (Se videon)

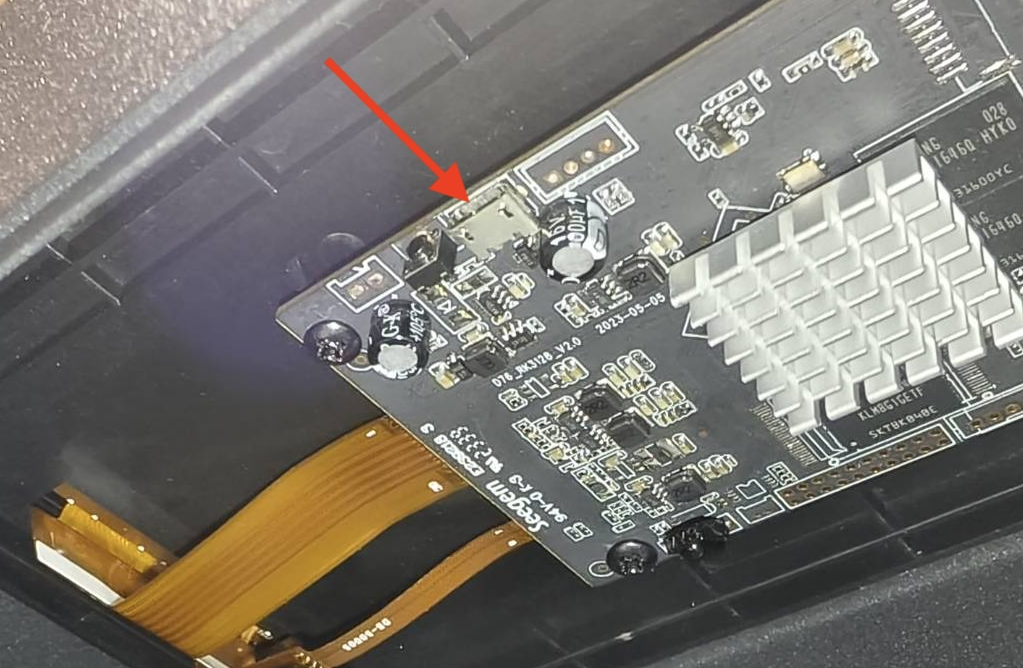

• Anslut Micro-USB-kabeln till RK-kortet. Uttaget sitter bredvid den svarta knappen.

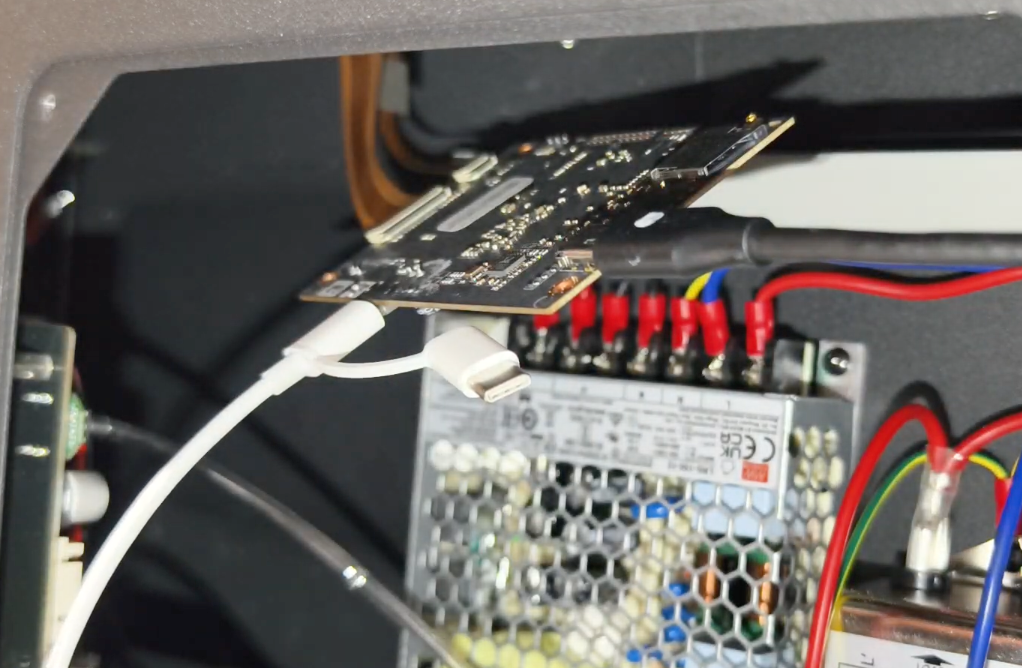

• När kabeln är ansluten, håll ned den svarta knappen, anslut USB-A-änden till datorn och slå sedan på maskinen. Datorn kommer att upptäcka den automatiskt, som visas i videon.

Steg 6 - Starta omflashning

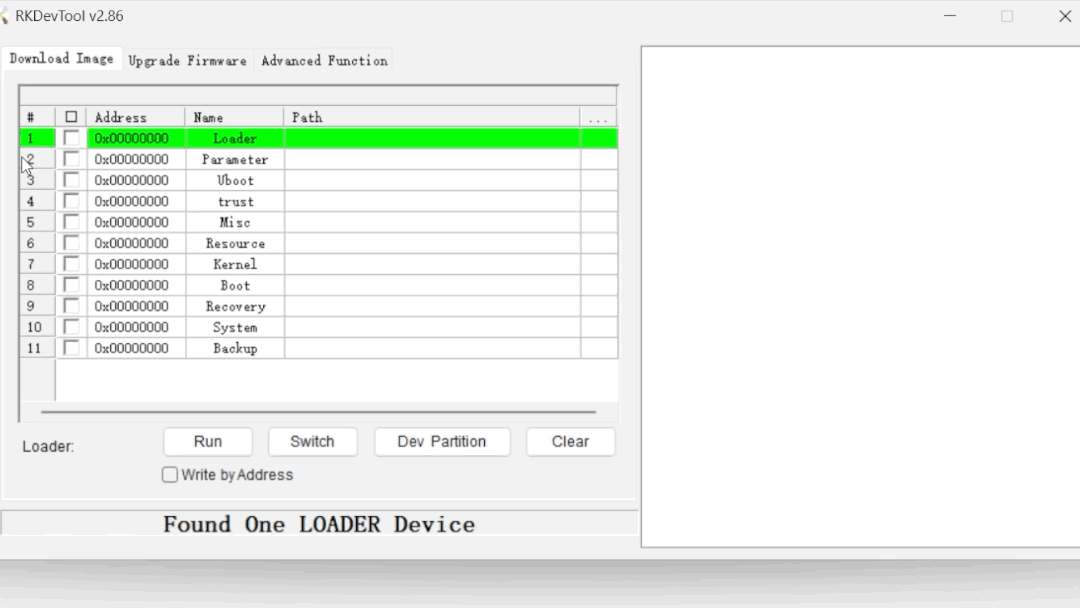

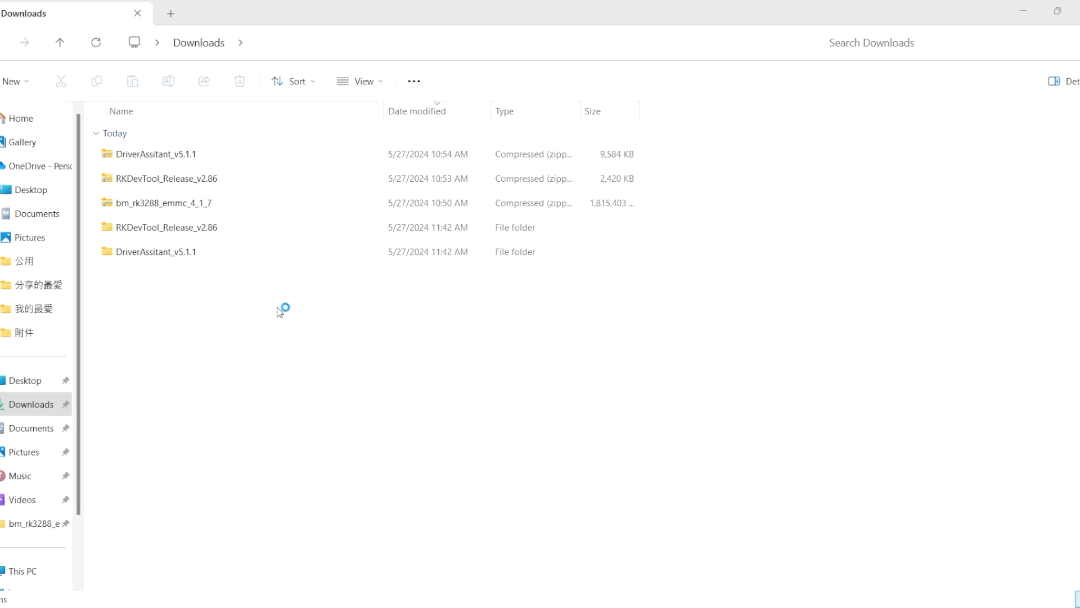

• Extrahera den nedladdade firmwaren.


• Välj firmware och starta omflashningsprocessen.

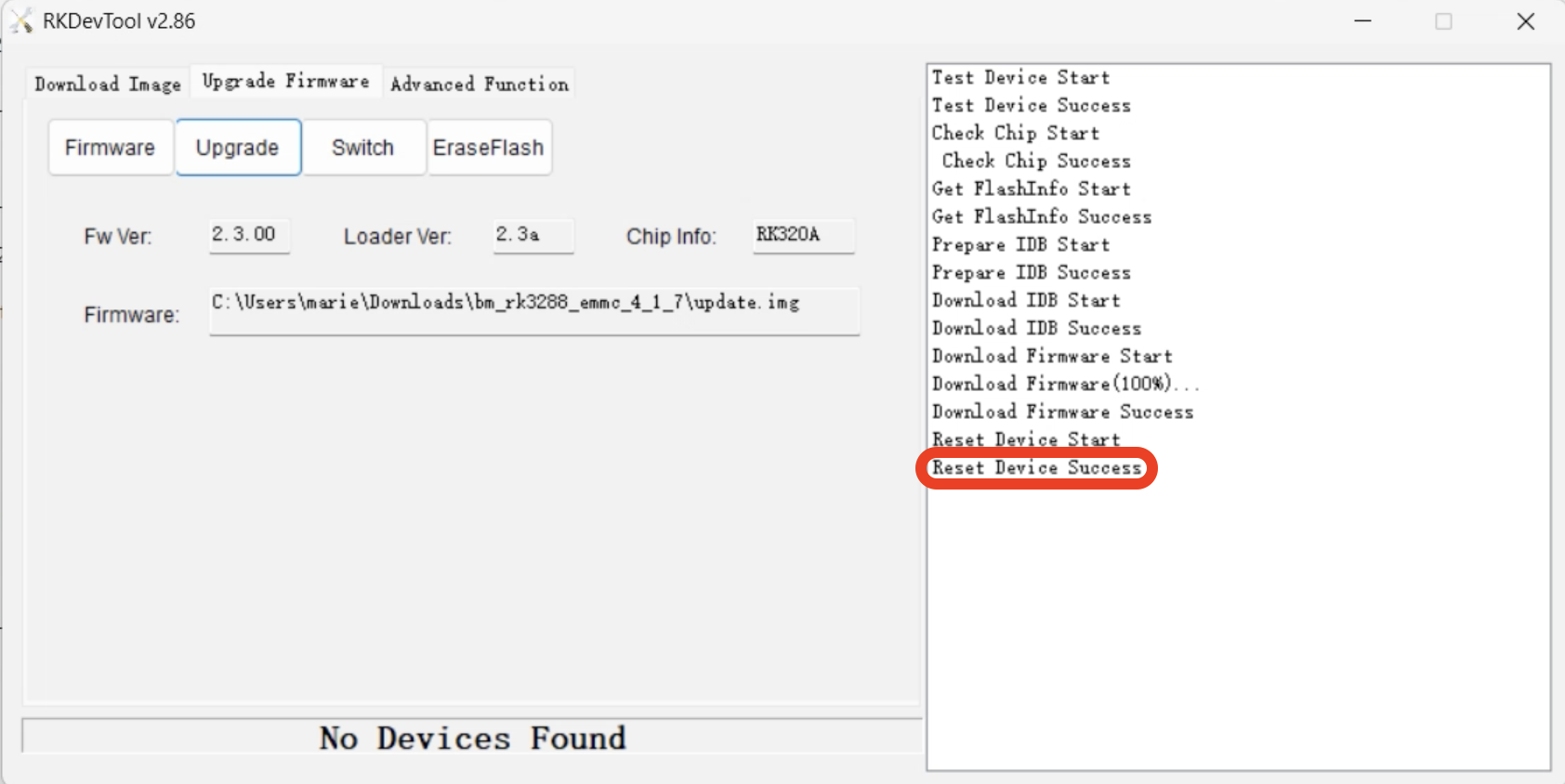

Steg 7 - Kontrollera omflashningsstatus

När statusen till höger visar "Reset Device Success" betyder det att omflashningen är klar.
Om statusen inte visar "Reset Device Success" kan det indikera en misslyckad omflashning. Vänligen Kontakta kundtjänst och bifoga en skärmbild av programvaran.

Steg 8 - Omflashning slutförd

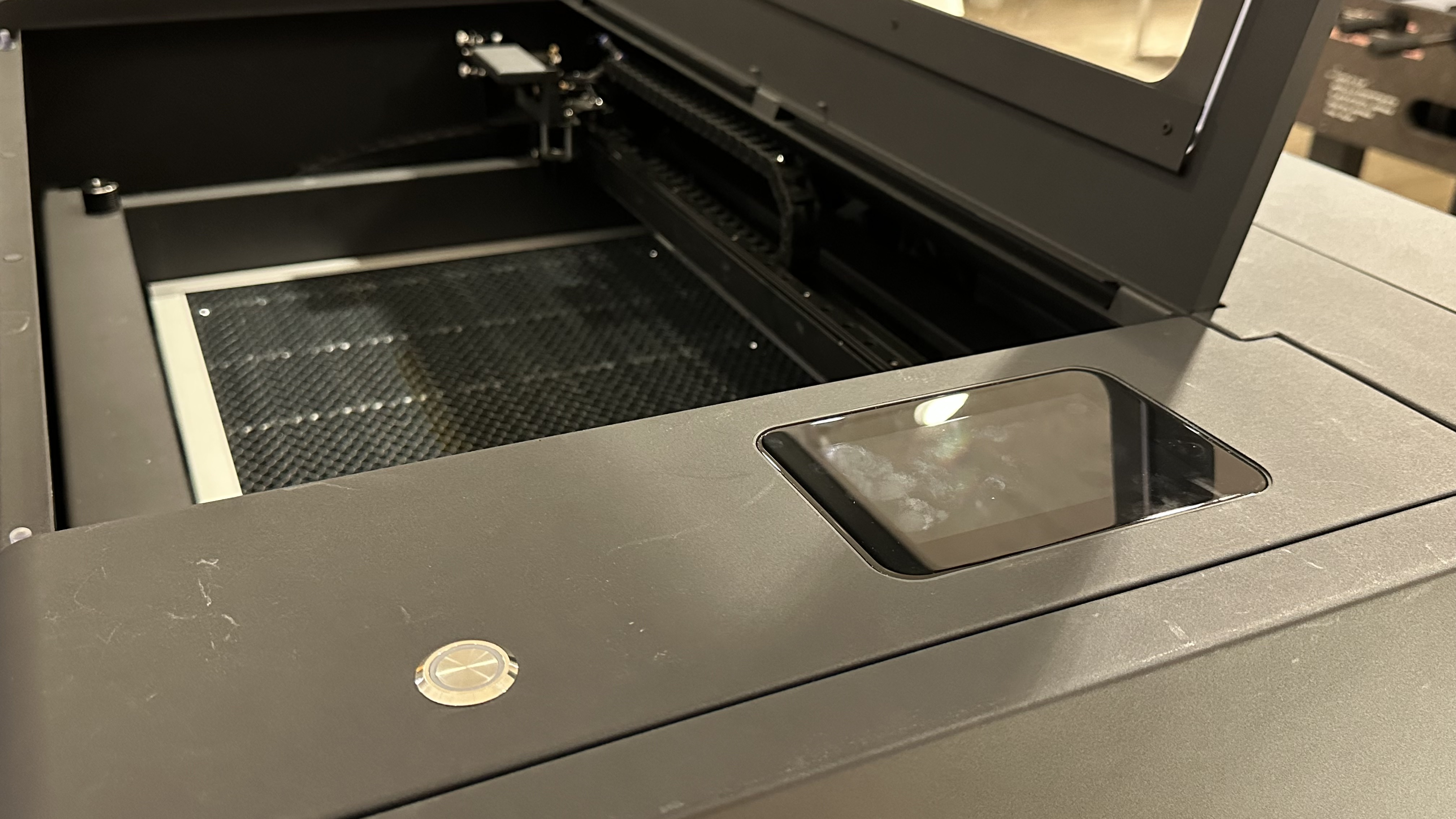

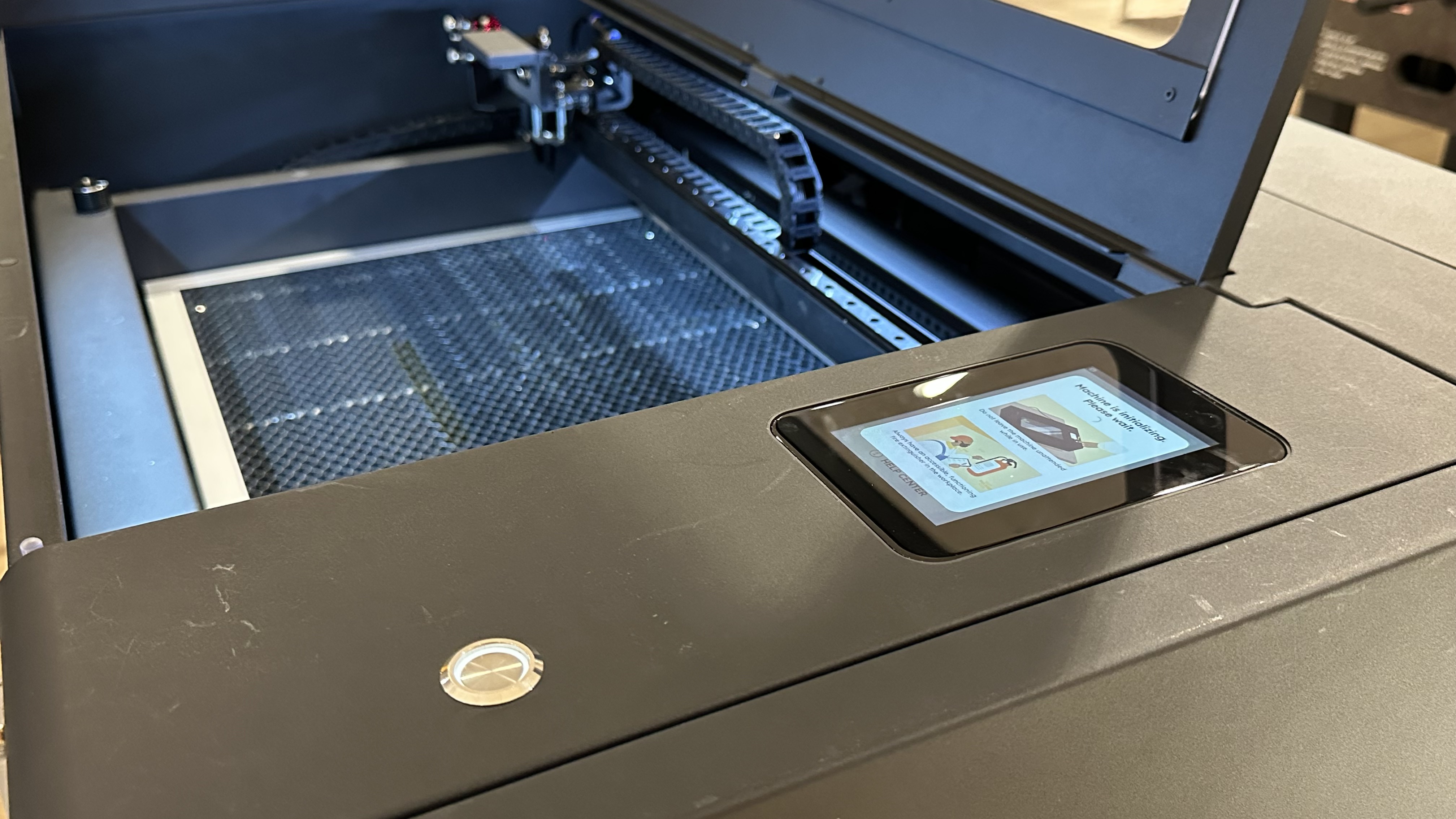

När processen är slutförd kommer maskinen att starta om. Lamporna och skärmen stängs av först.

Efter några minuter tänds lamporna och skärmen igen.
Skärmen visar "Initialiserar" i cirka 3 till 5 minuter innan huvudmenyn visas.

Steg 9 - Uppdatera firmware

När du når huvudsidan är omflashningsprocessen slutförd.
Se följande guider för att ansluta till Wi-Fi och uppdatera firmware till den senaste versionen.

• Anslutningsinställningar
• Firmwareuppdatering

Steg 10

Stäng av maskinen, ta bort USB-B- eller Micro-USB-kabeln och skruva tillbaka de fyra skruvarna på RK-kortet.
(Om du inte tog bort RK-kortet, hoppa över detta steg och gå direkt till steg 11.)

Steg 11

Sätt tillbaka sidopanelen.

Steg 12 - Ladda upp data

Slå på maskinen, starta Beam Studio 2.3.1 eller senare och välj "Maskin → Maskinnamn → Kamerakalibrering → Ladda upp data → Välj Steg 1."

Steg 13 - Kalibrera kamera

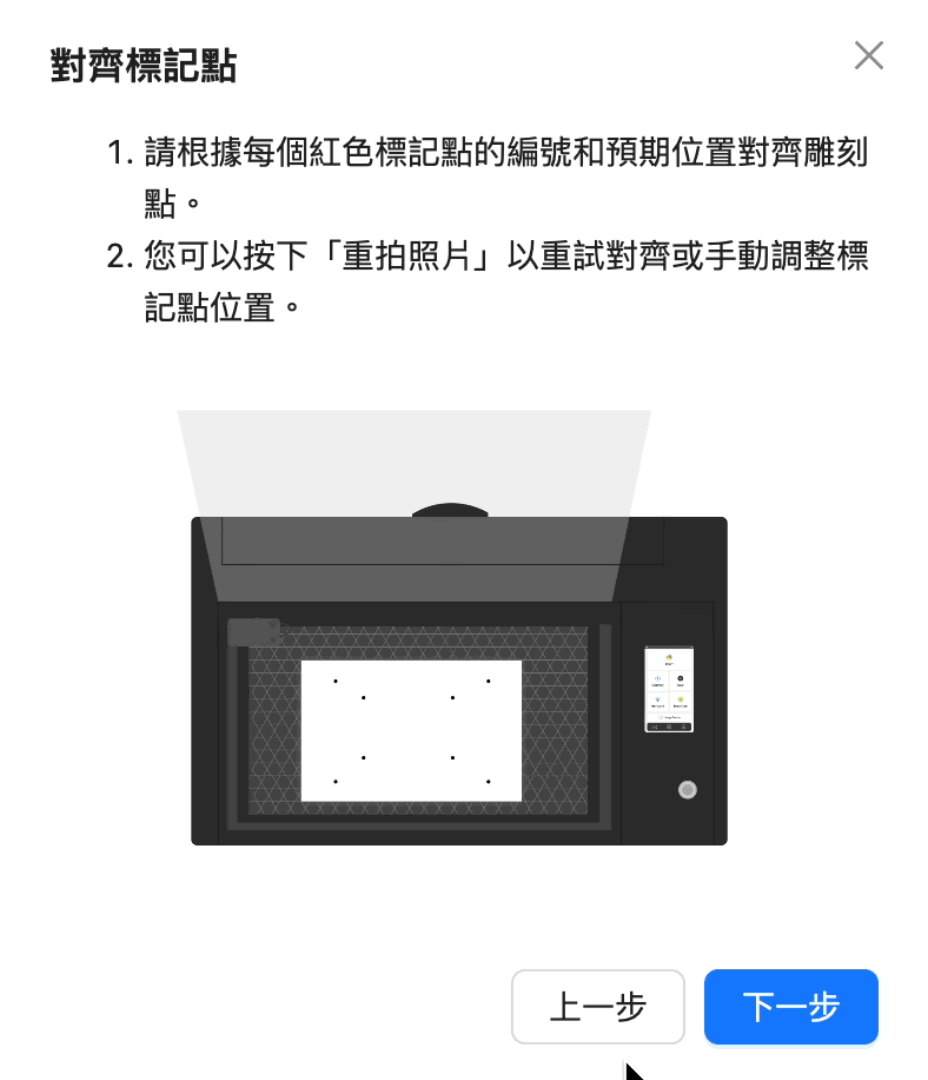

Vänligen Kalibrera kamera igen för att erhålla en korrekt förhandsgranskning.
