HEXA RF - Guide för byte av moderkort

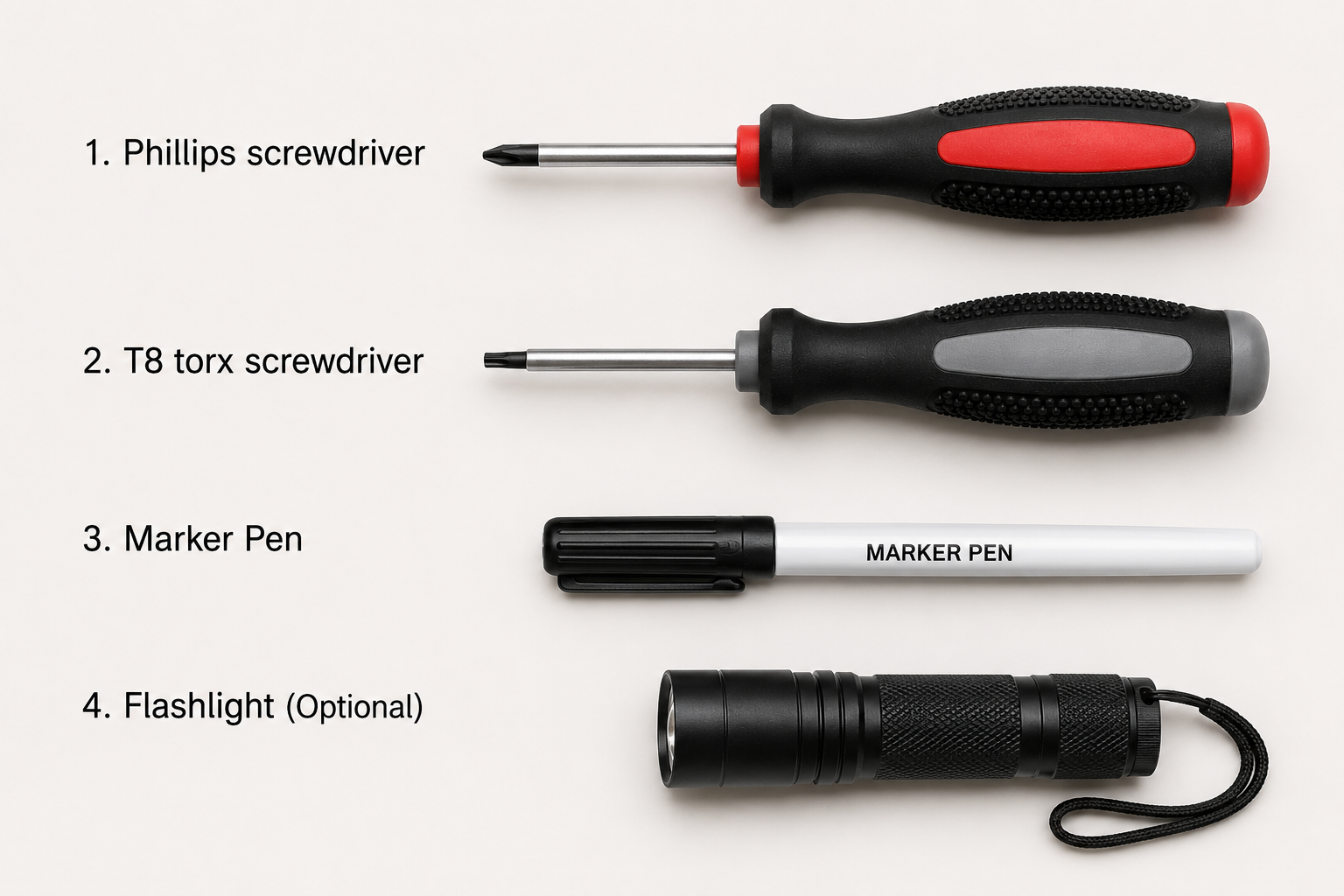

Verktyg

Steg 1

Stäng av maskinen och koppla ur nätsladden.

Steg 2

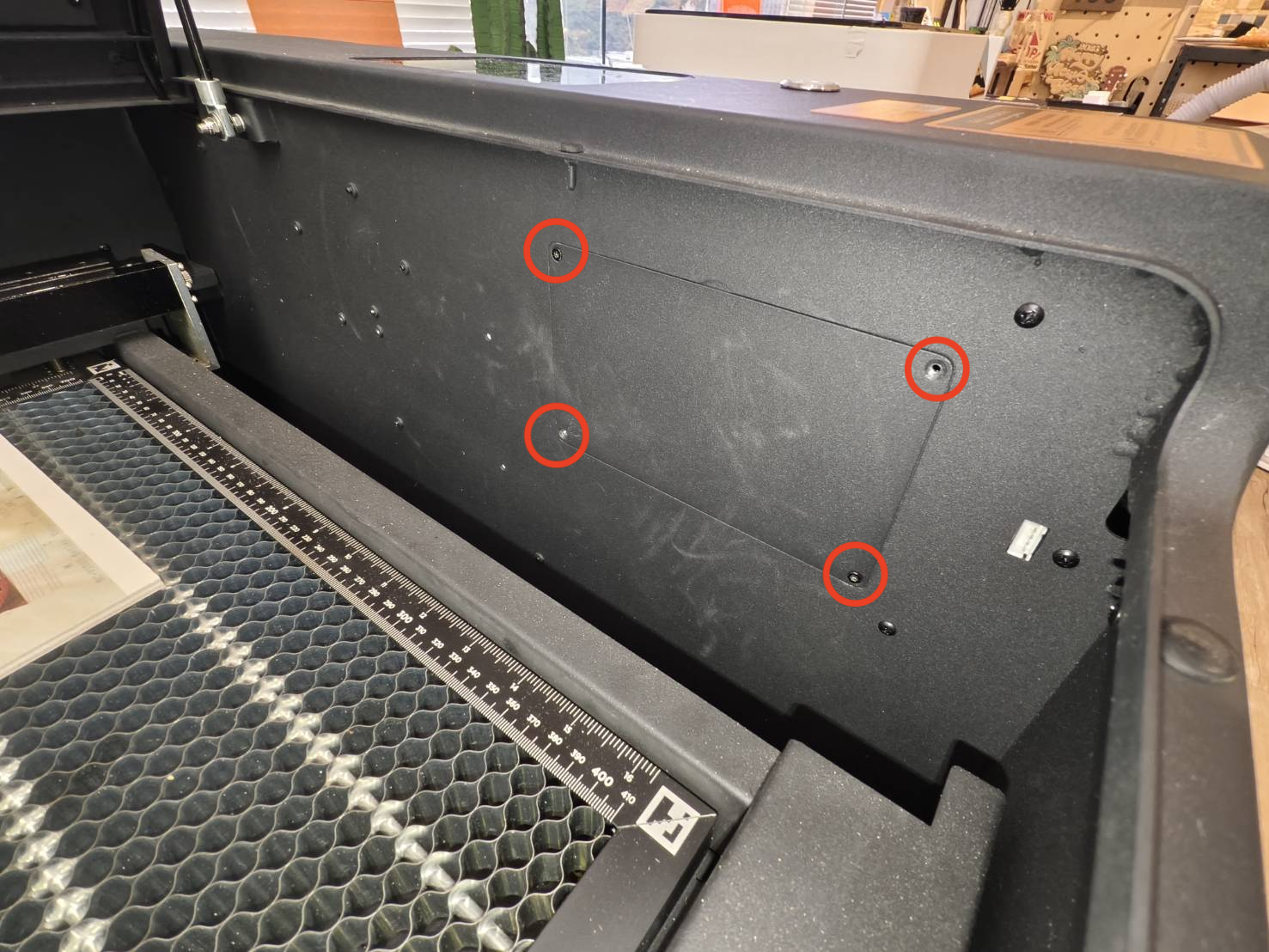

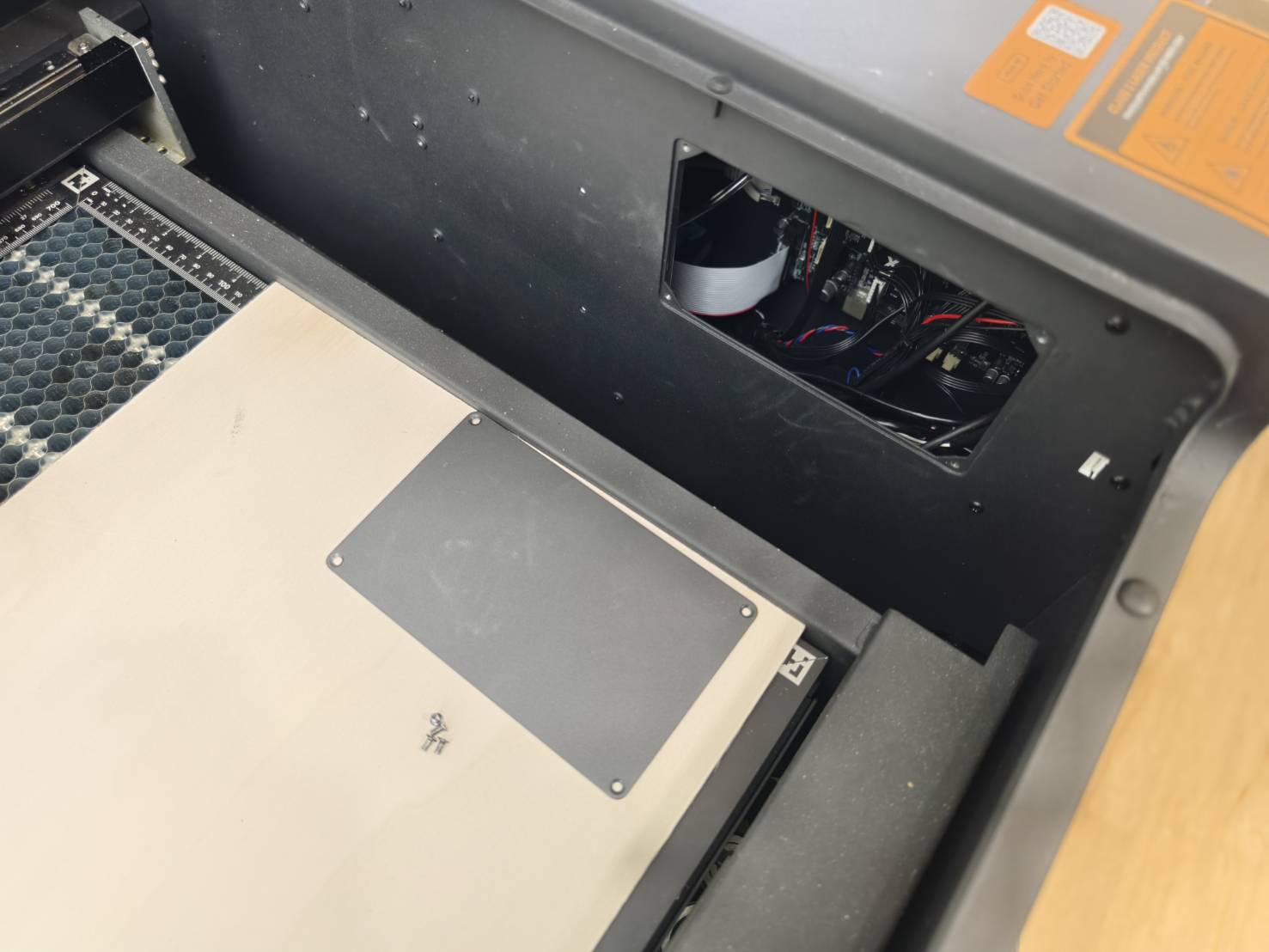

Använd en T8 torxskruvmejsel för att öppna sidopanelen som finns inuti arbetsområdet.

Steg 3

Det rekommenderas starkt att spela in en video av varje kabels position ifall du glömmer var de ska kopplas in igen. (Videon nedan är endast en demonstration. Kablarnas placering kan skilja sig åt.)

Steg 4

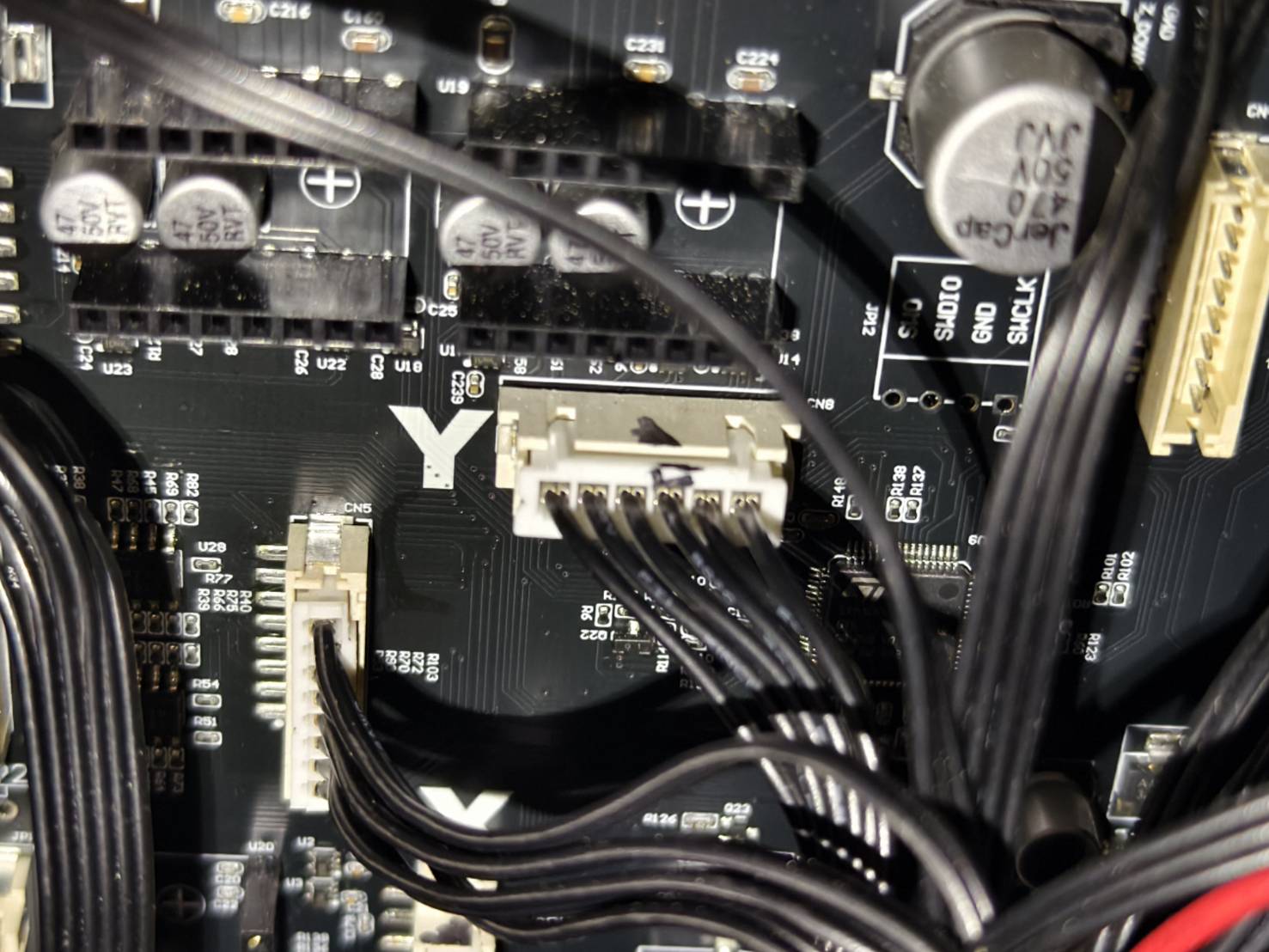

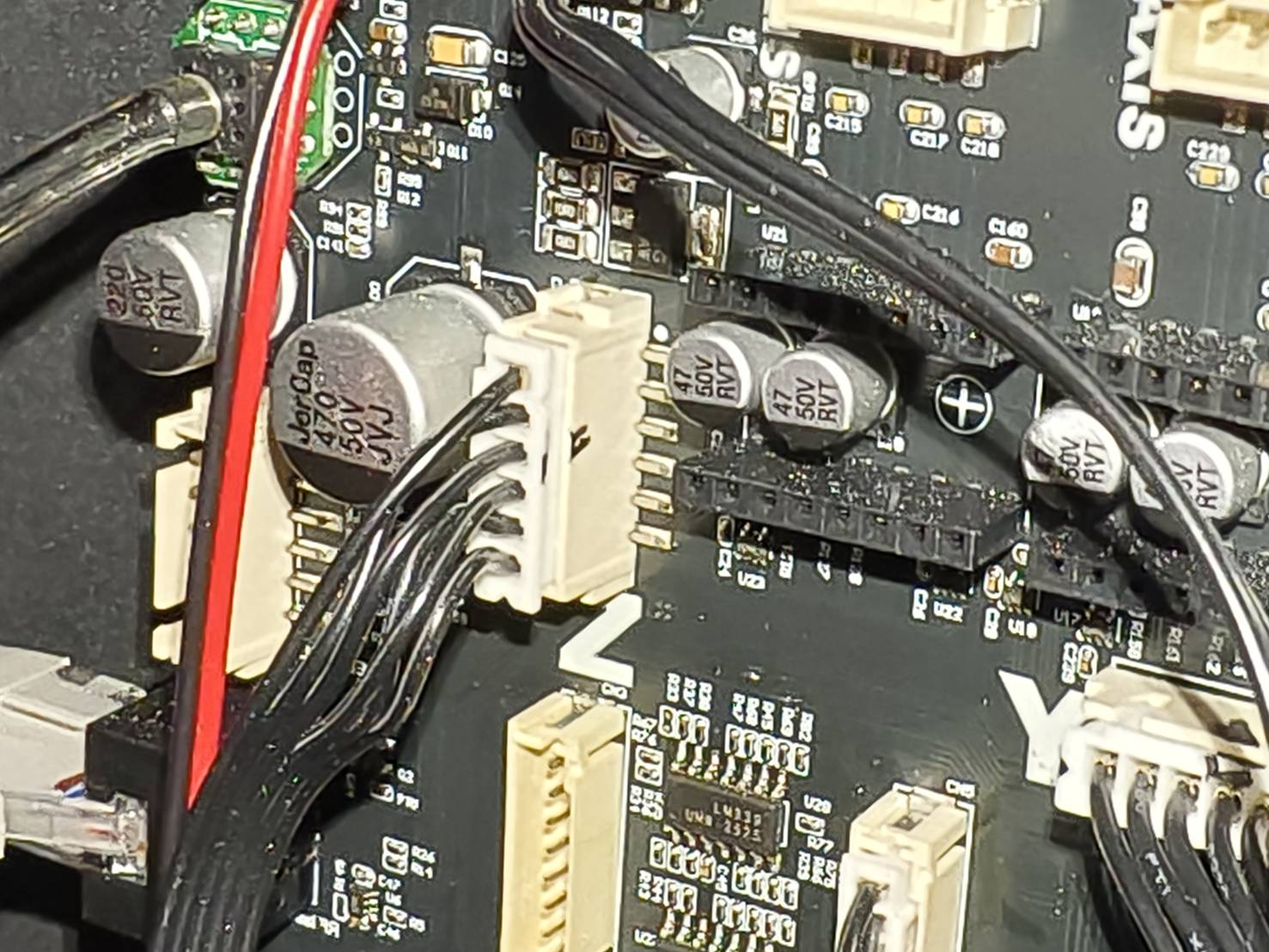

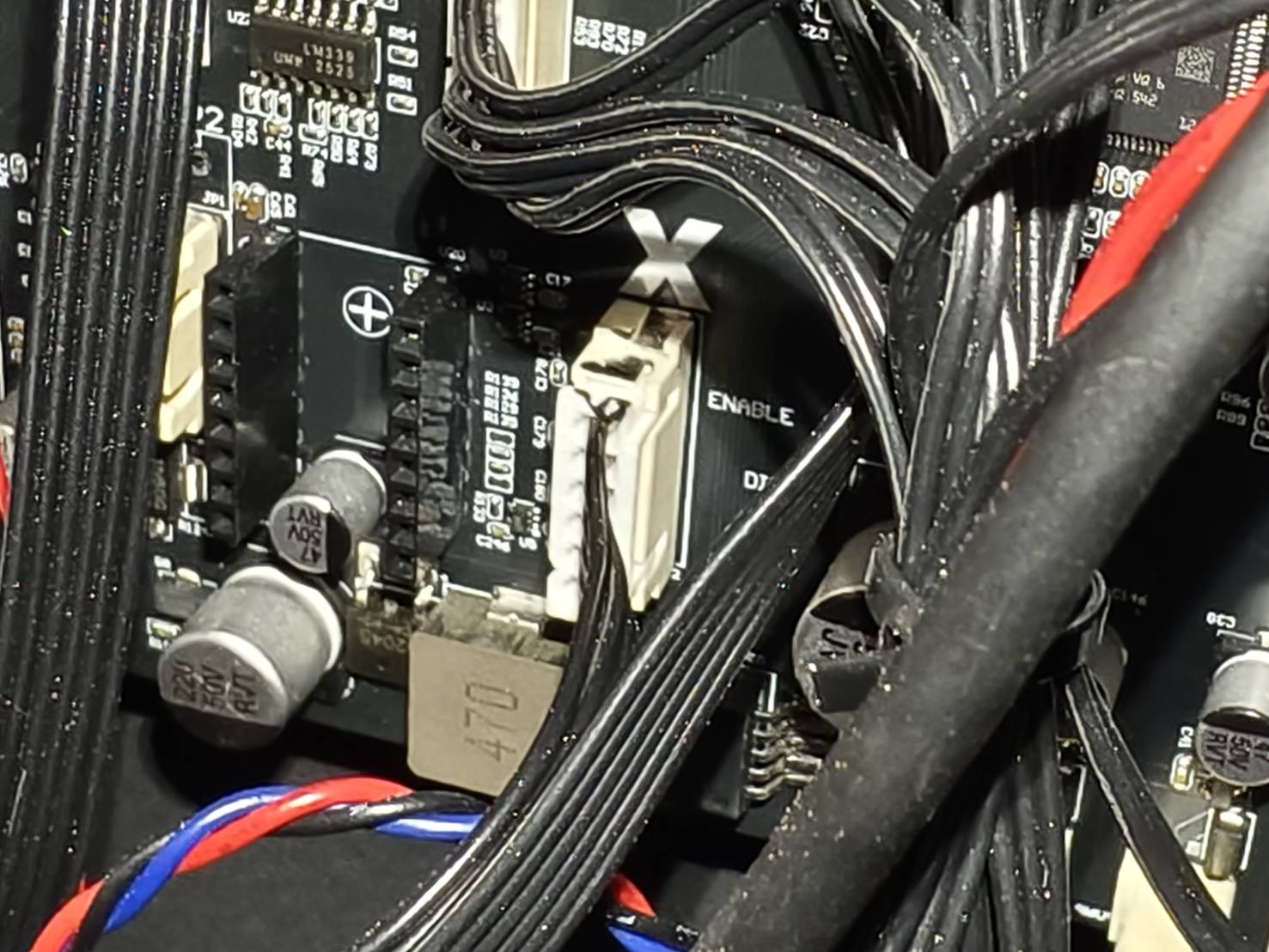

Eftersom motorkablarna använder samma typ av kontakt på moderkortet, markera X-, Y- och Z-axelns motorkablar för att undvika att koppla in dem i fel kontakt vid återmontering.

Se till att ta foton för att säkerställa varje kabels markering.

X-axel	Y-axel	Z-axel

Steg 4

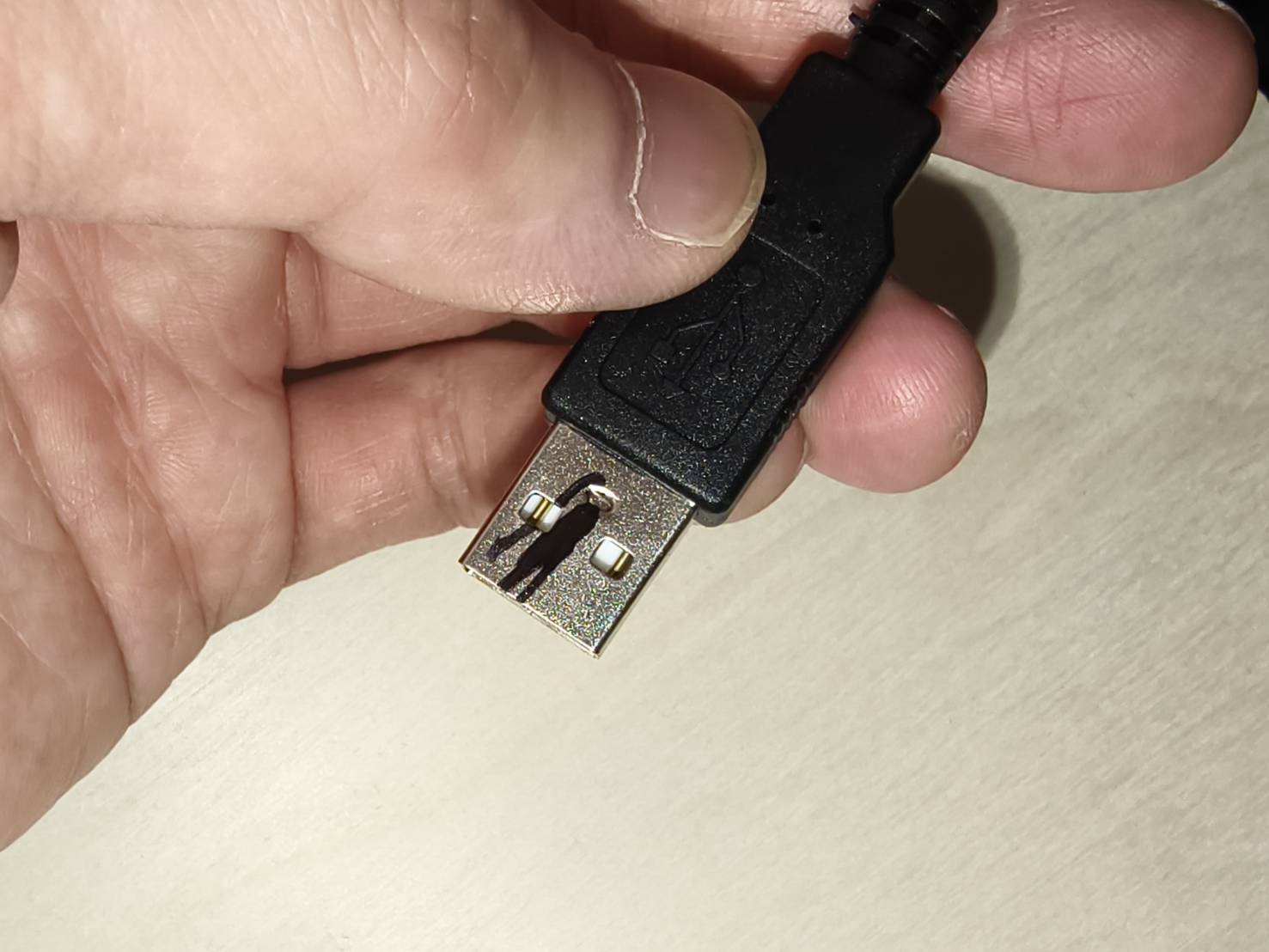

Koppla ur kamerakabeln (CAM1) längst upp och markera den för att indikera att den ska kopplas in i den övre USB-porten (CAM1).

Se till att ta ett foto för att säkerställa kabelns markering.

Steg 5

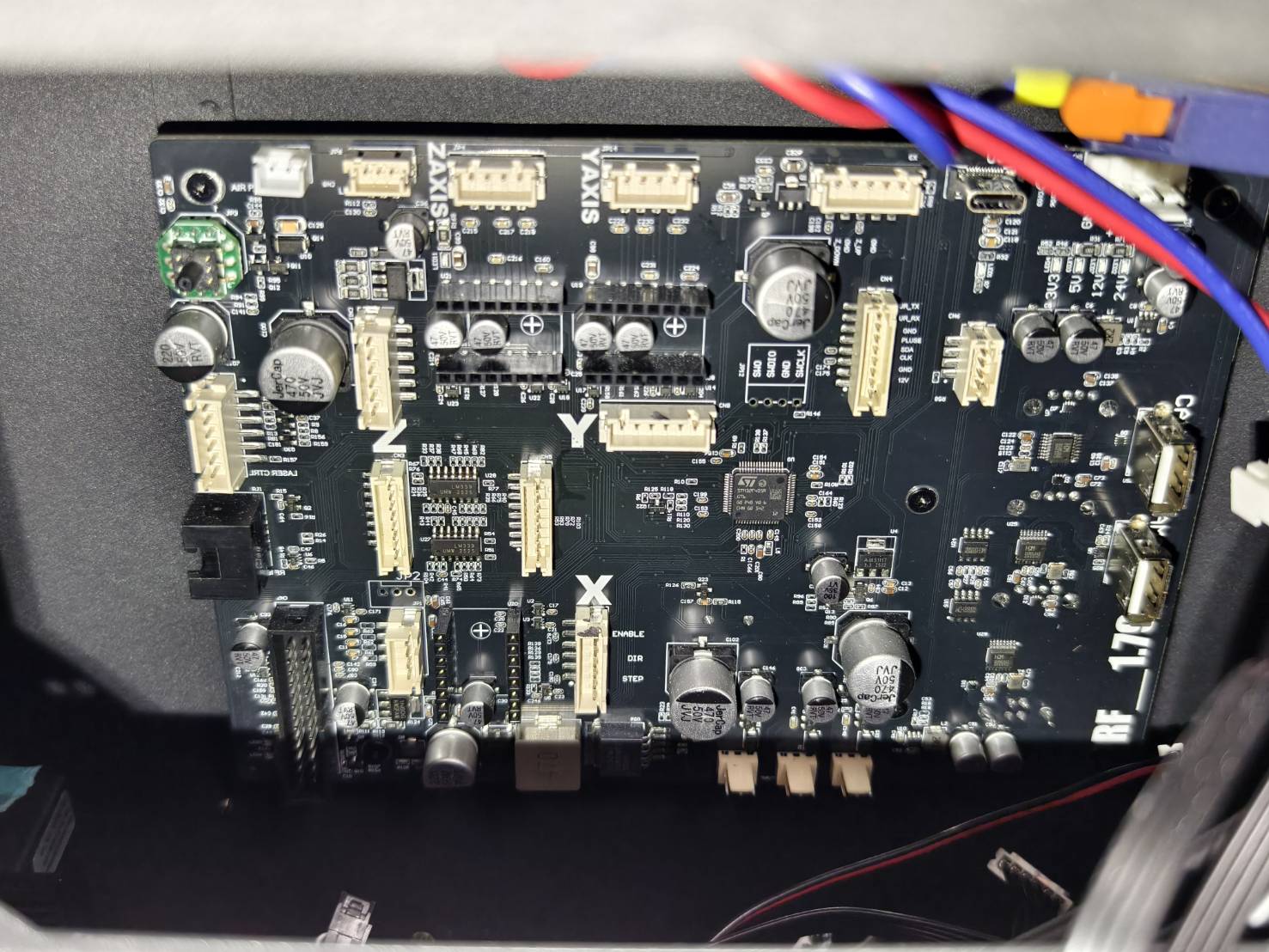

Koppla ur alla kablar från moderkortet.

Steg 6

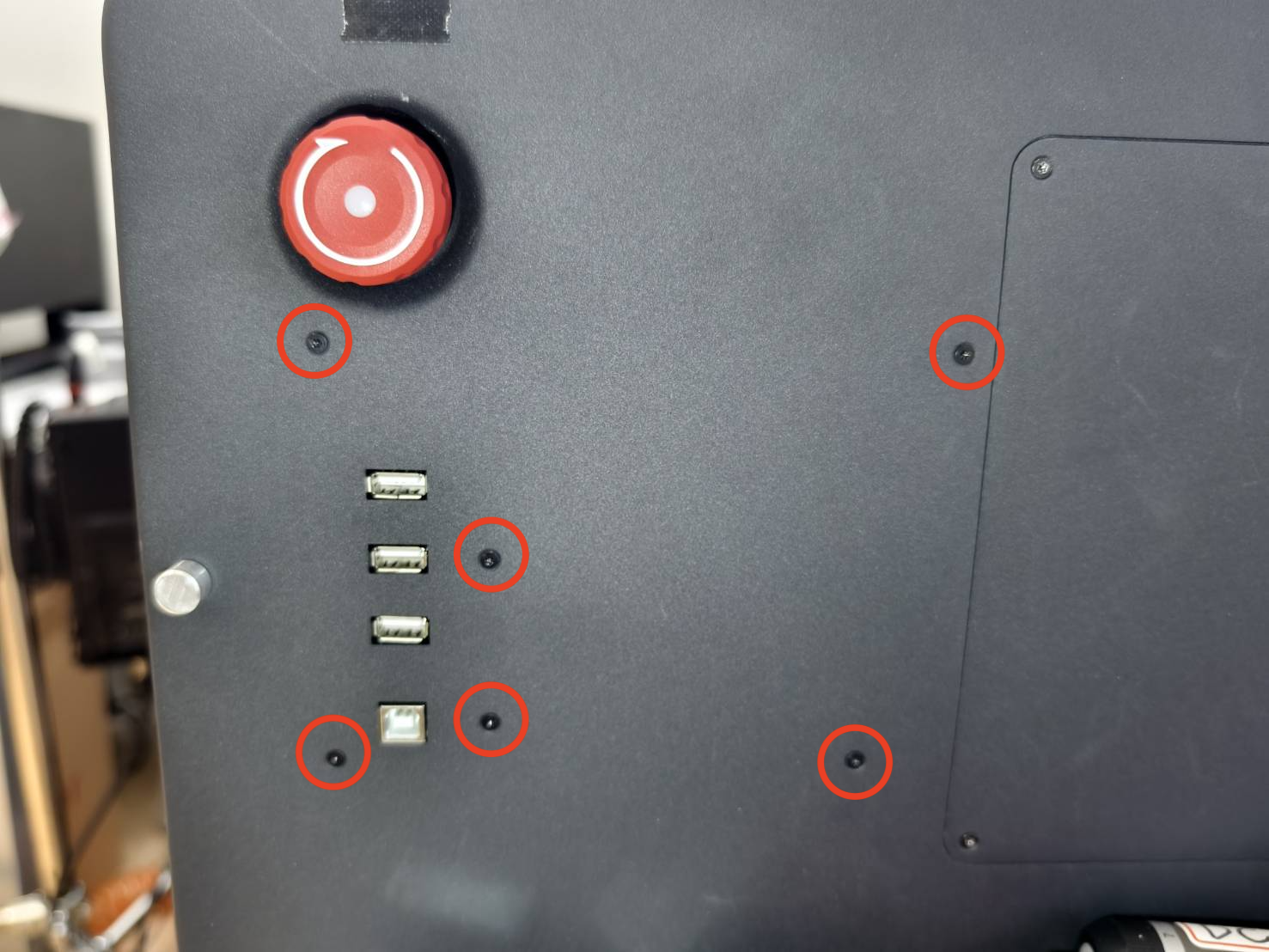

På maskinens högra sida, ta bort T8-skruvarna för att lossa moderkortet från systemet.

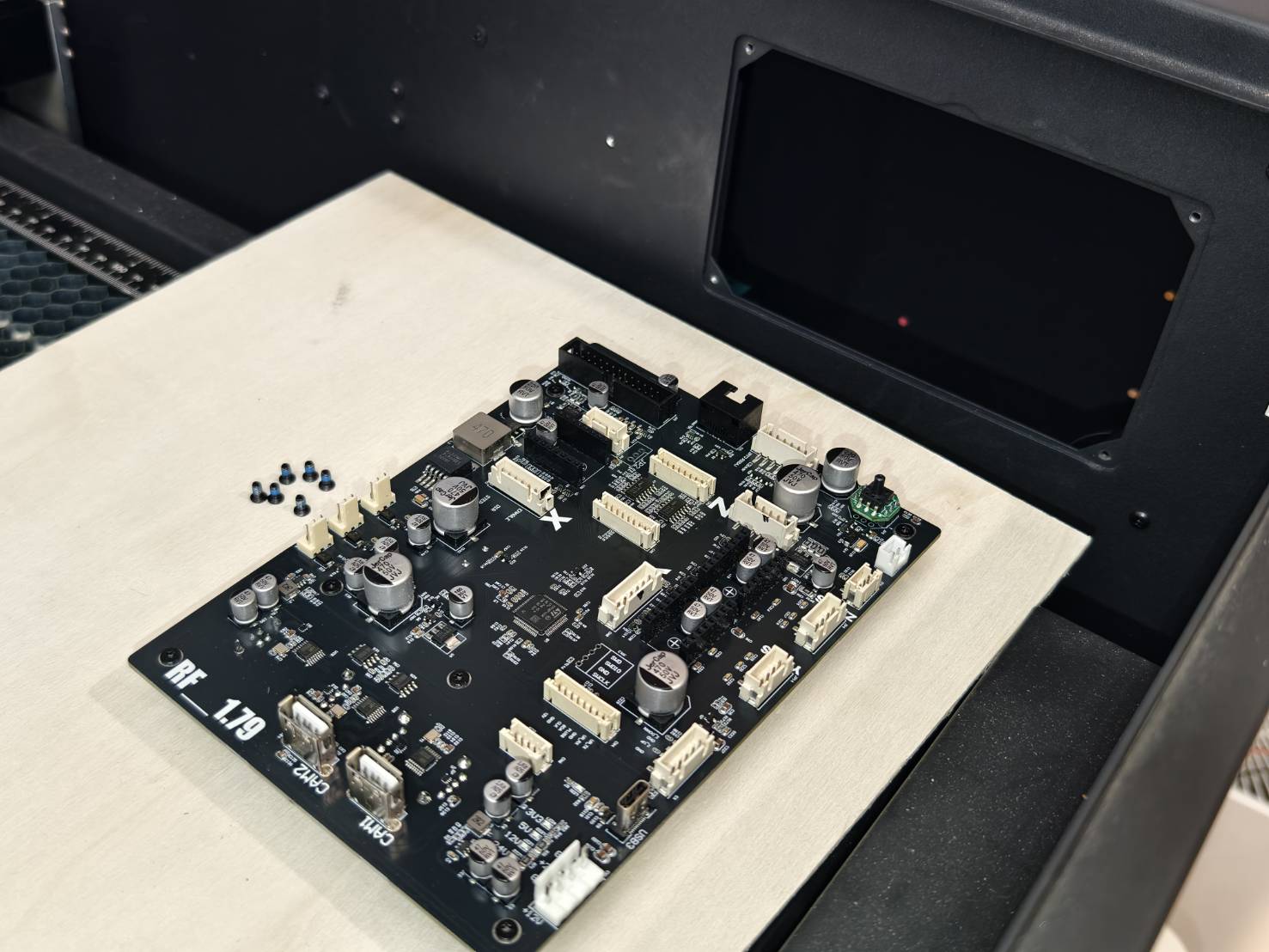

Här visas hur man tar ut kortet genom hålet.

Steg 7

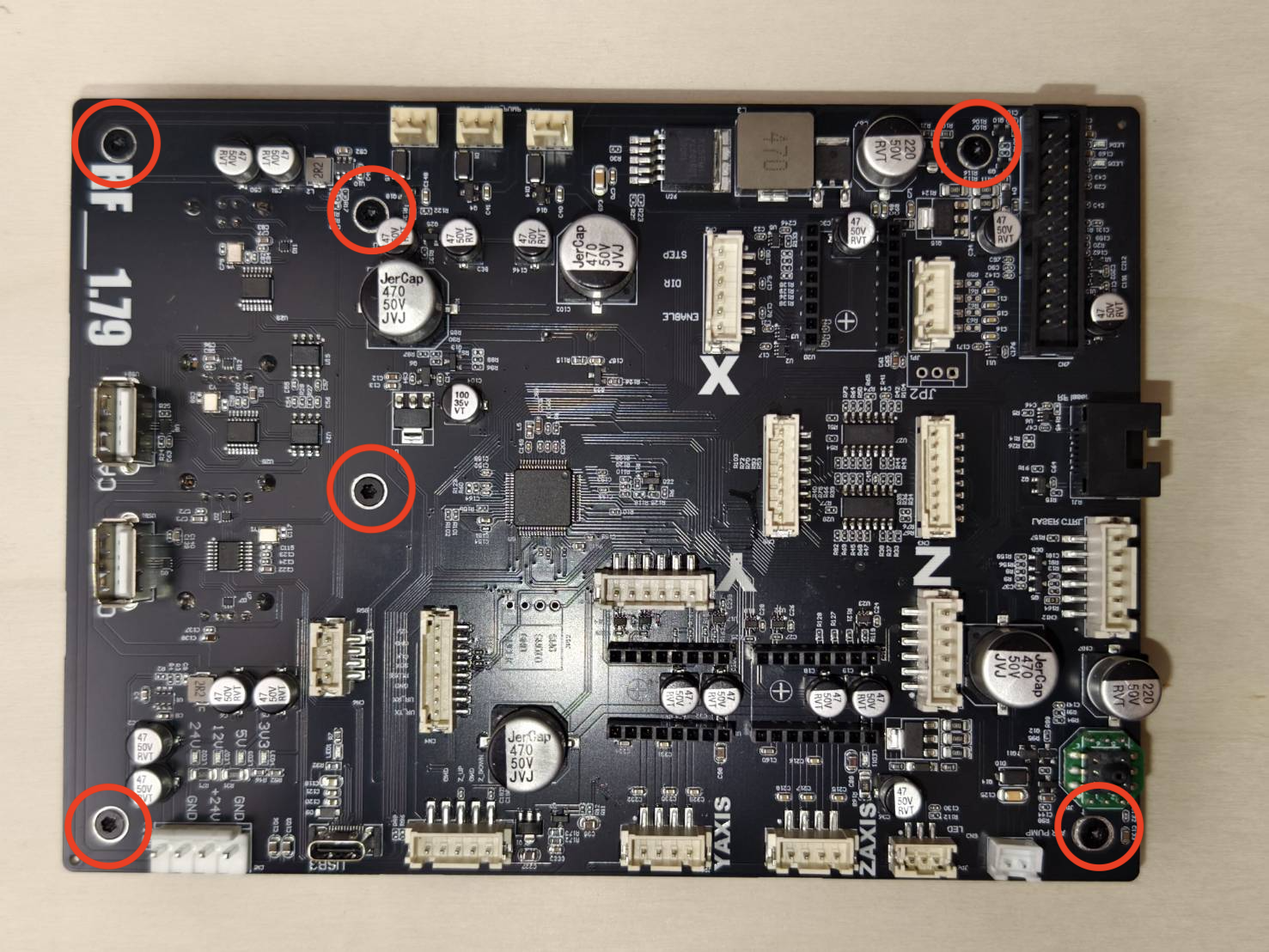

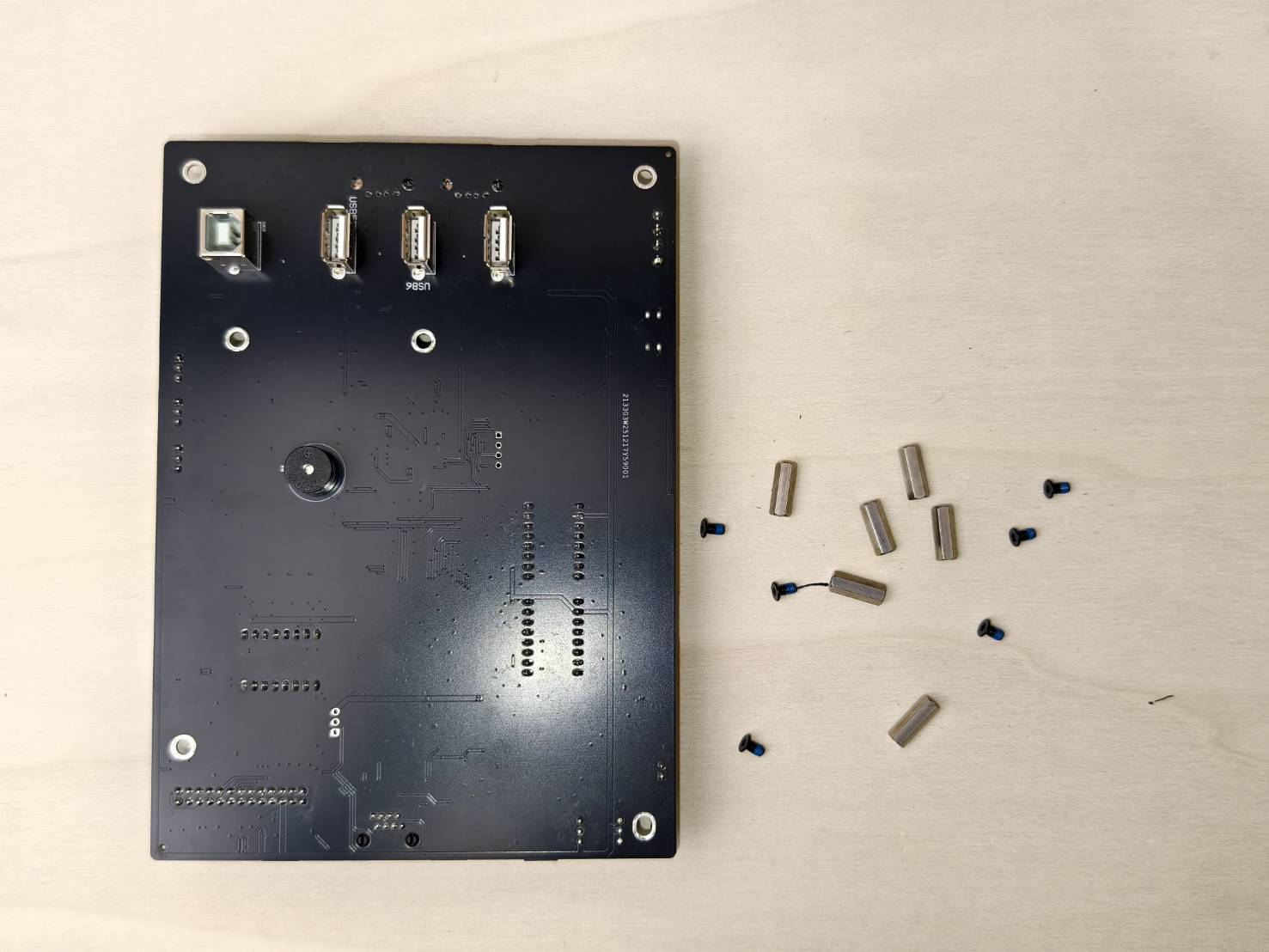

Ta bort distansskruvarna från moderkortet genom att hålla fast distansen medan du skruvar loss T8-skruven.

T8-skruvar (framsida)	Distanser (baksida)

Steg 8

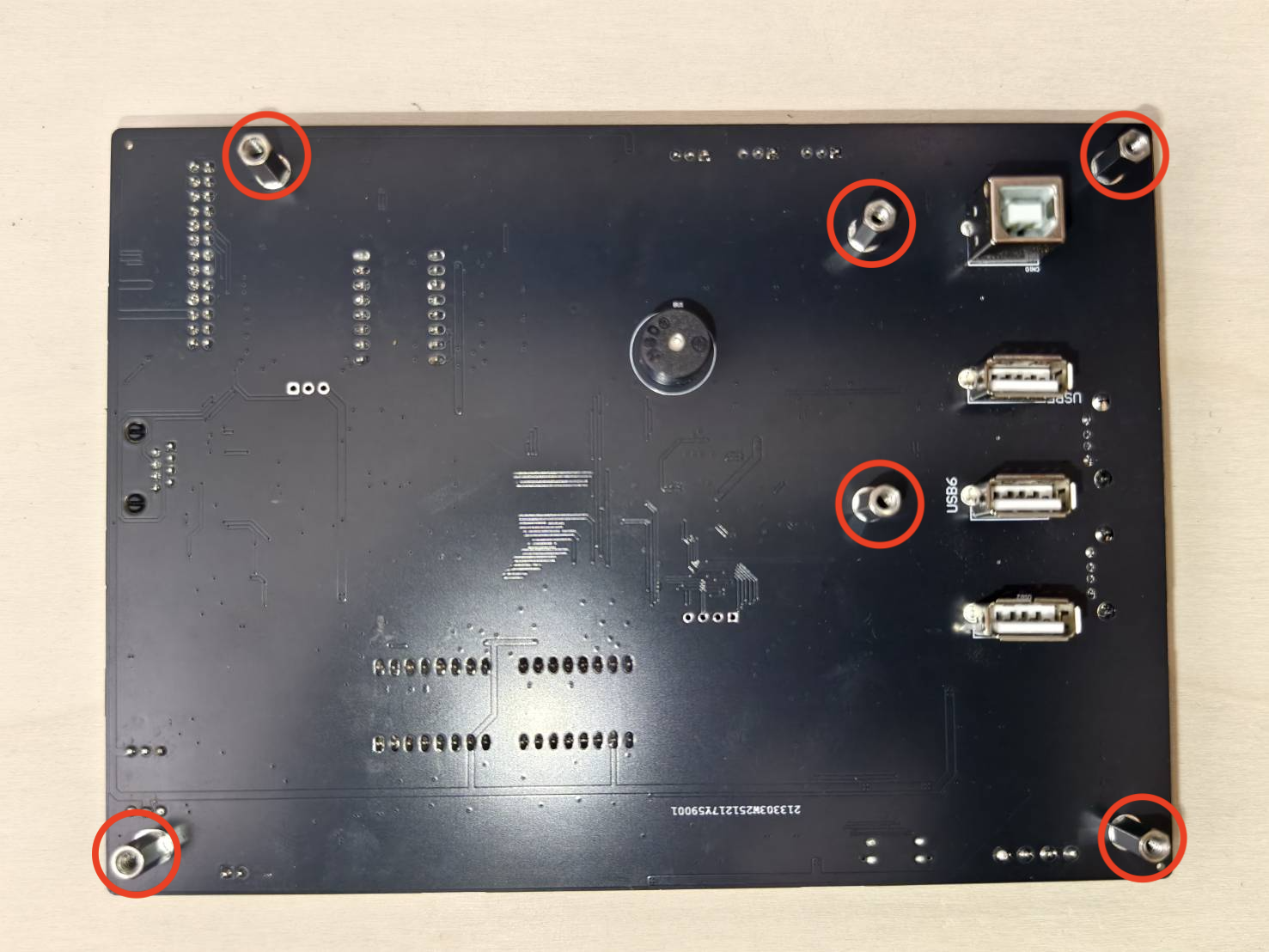

Montera distansskruvarna på det nya moderkortet.

T8-skruvar (framsida)	Distanser (baksida)

Steg 9

Montera det nya moderkortet med distansskruvar på maskinen.

Här visas hur du för in kortet genom hålet.

Steg 10

Återanslut alla kablar till moderkortet. Se till att ansluta motorn och kamerans USB-kabel till de markerade positionerna.

För övriga uttag, se detta diagram som visar vilka uttag som ska vara tomma.

Steg 11

Återmontera sidoluckan inuti arbetsområdet.

Steg 12

#SLUT
