HEXA RF - Byte av 12V-nätaggregat (12V PSU)

Verktyg

Steg 1

Stäng av maskinen och koppla bort nätkabeln.

Steg 2

Använd en T8 Torx-skruvmejsel för att öppna sidopanelen.

Steg 3

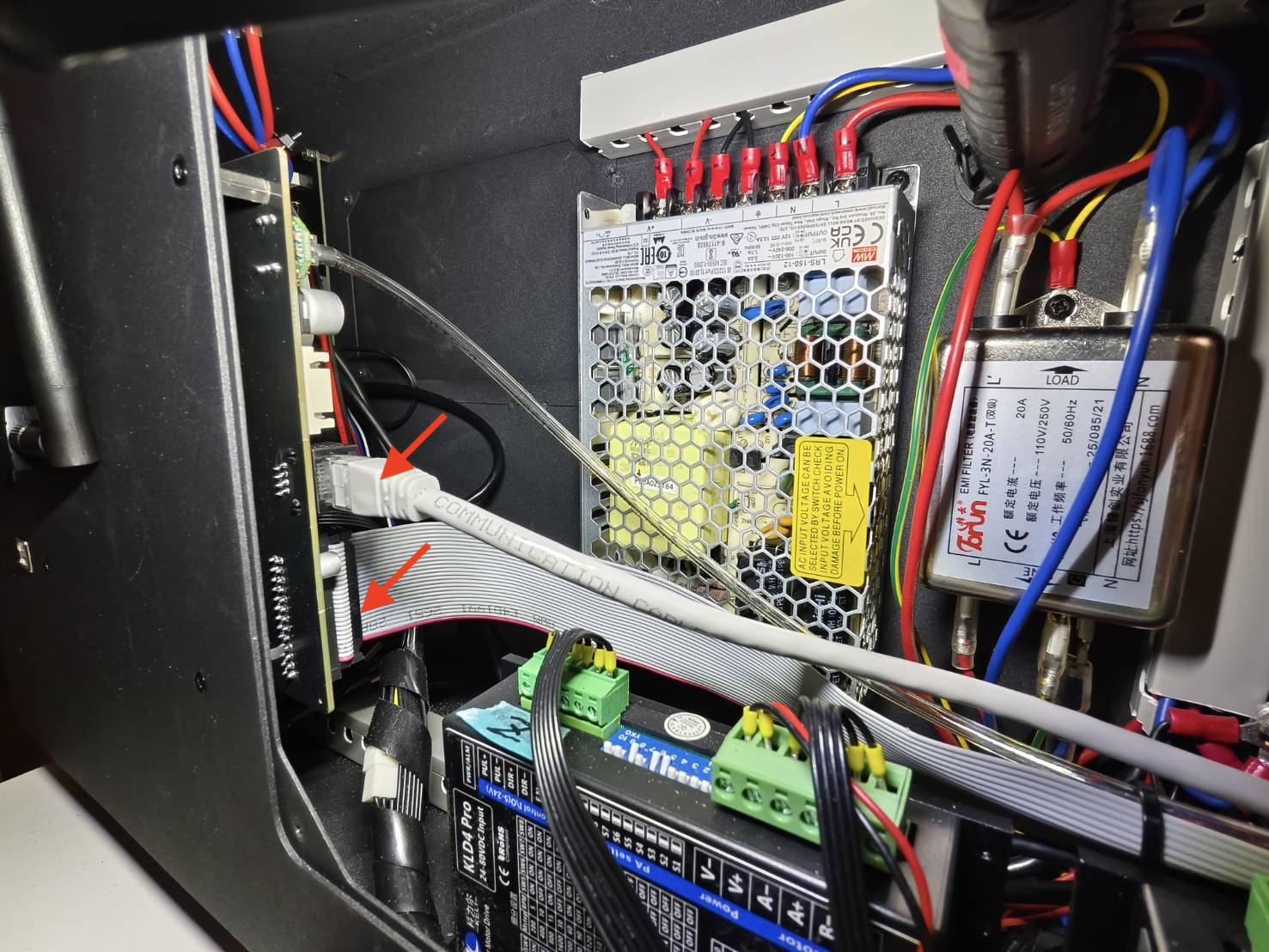

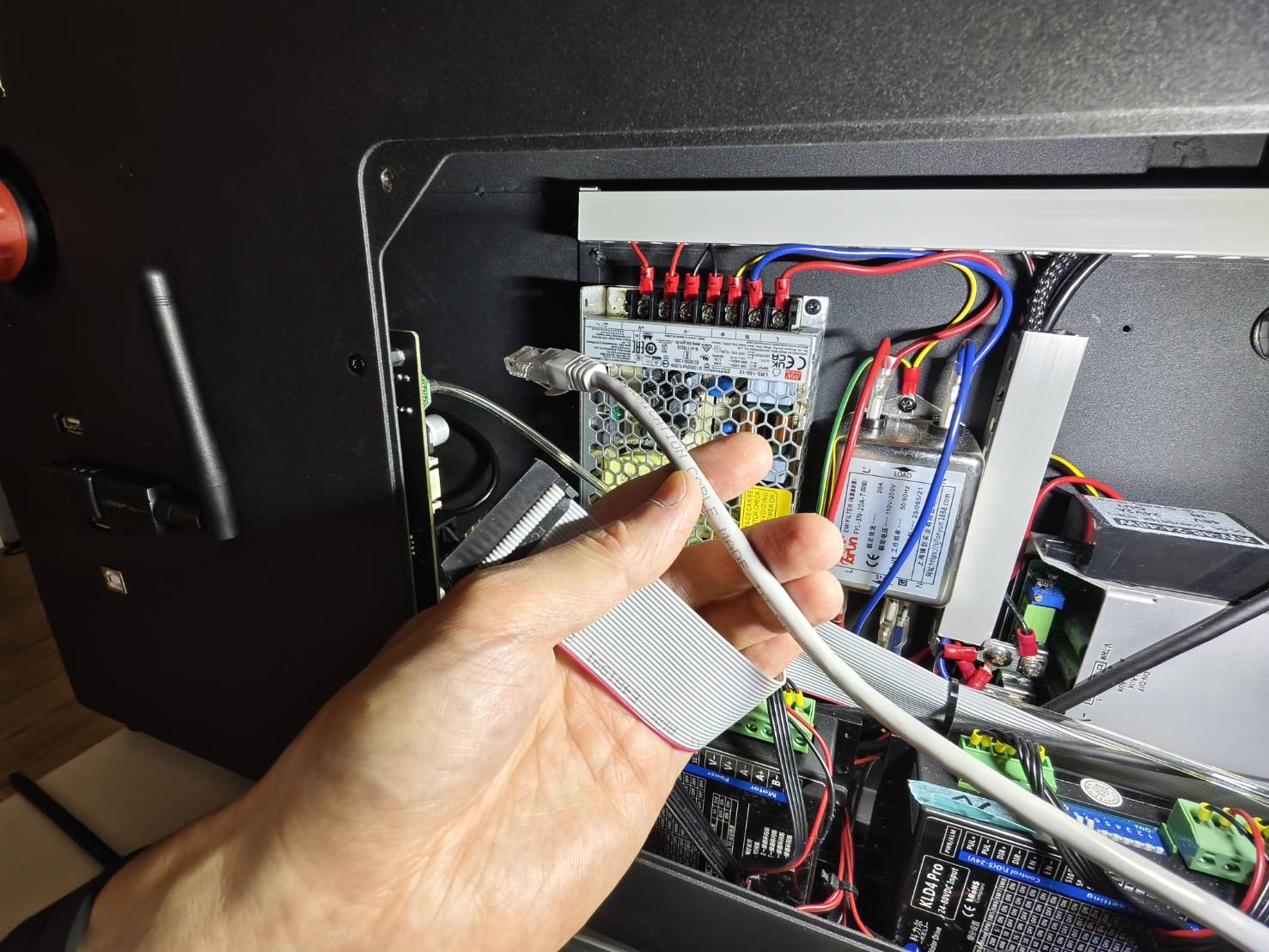

Koppla bort bandkabeln och RJ45-kabeln för att få mer utrymme.

Steg 4

Ta bort den vänstra drivenheten för att få mer utrymme.

Steg 5

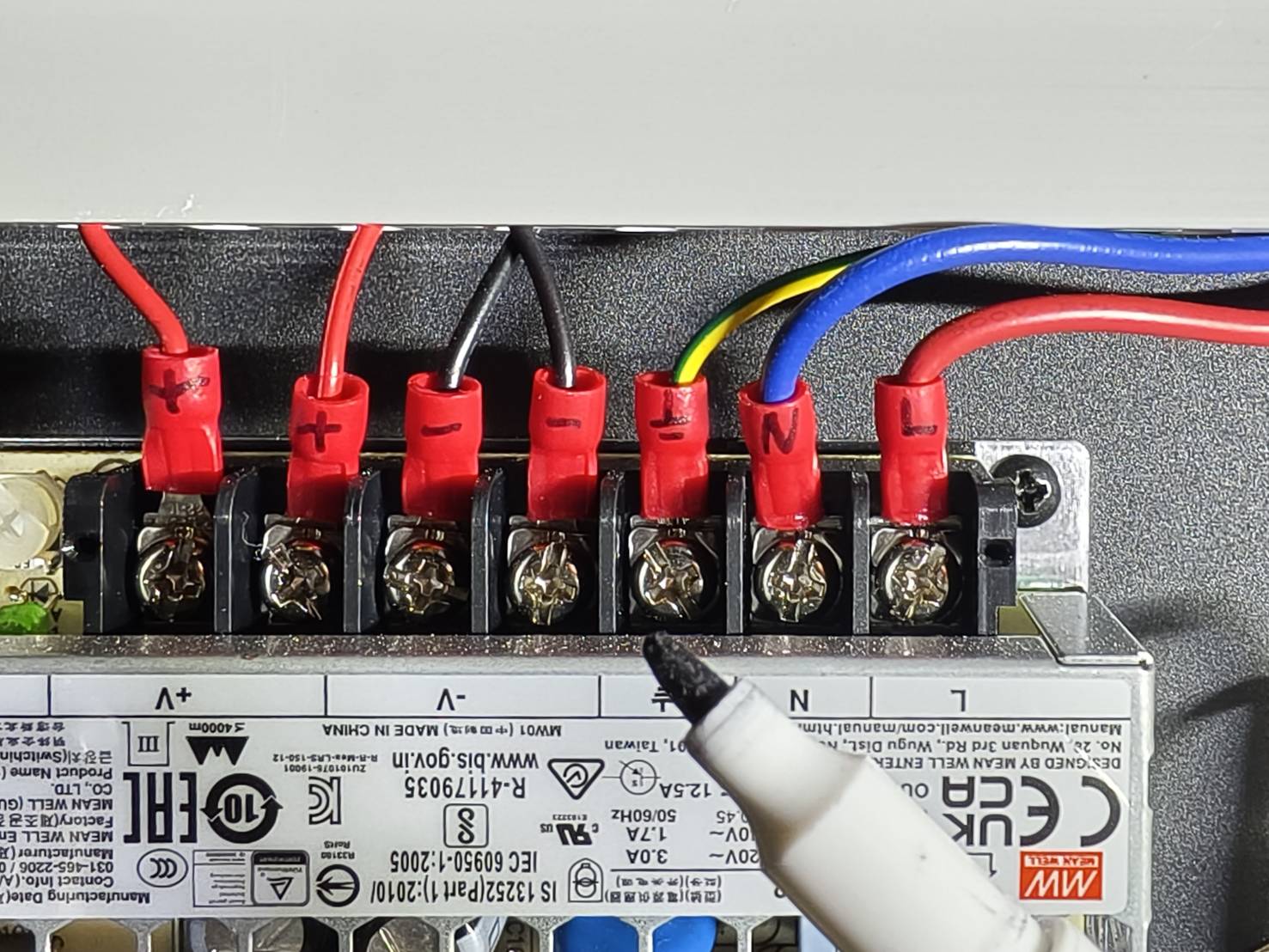

Ta foton av hela 12V-nätäggregatets kabelkopplingar eller markera kablarna direkt.
Se till att fotona är så tydliga som möjligt.
Syftet är att förhindra att du glömmer var alla kablar ska anslutas vid installation av den nya enheten.
(Om du glömmer var kabeln ska anslutas, se diagrammet för den senaste konfigurationen.)

Steg 6

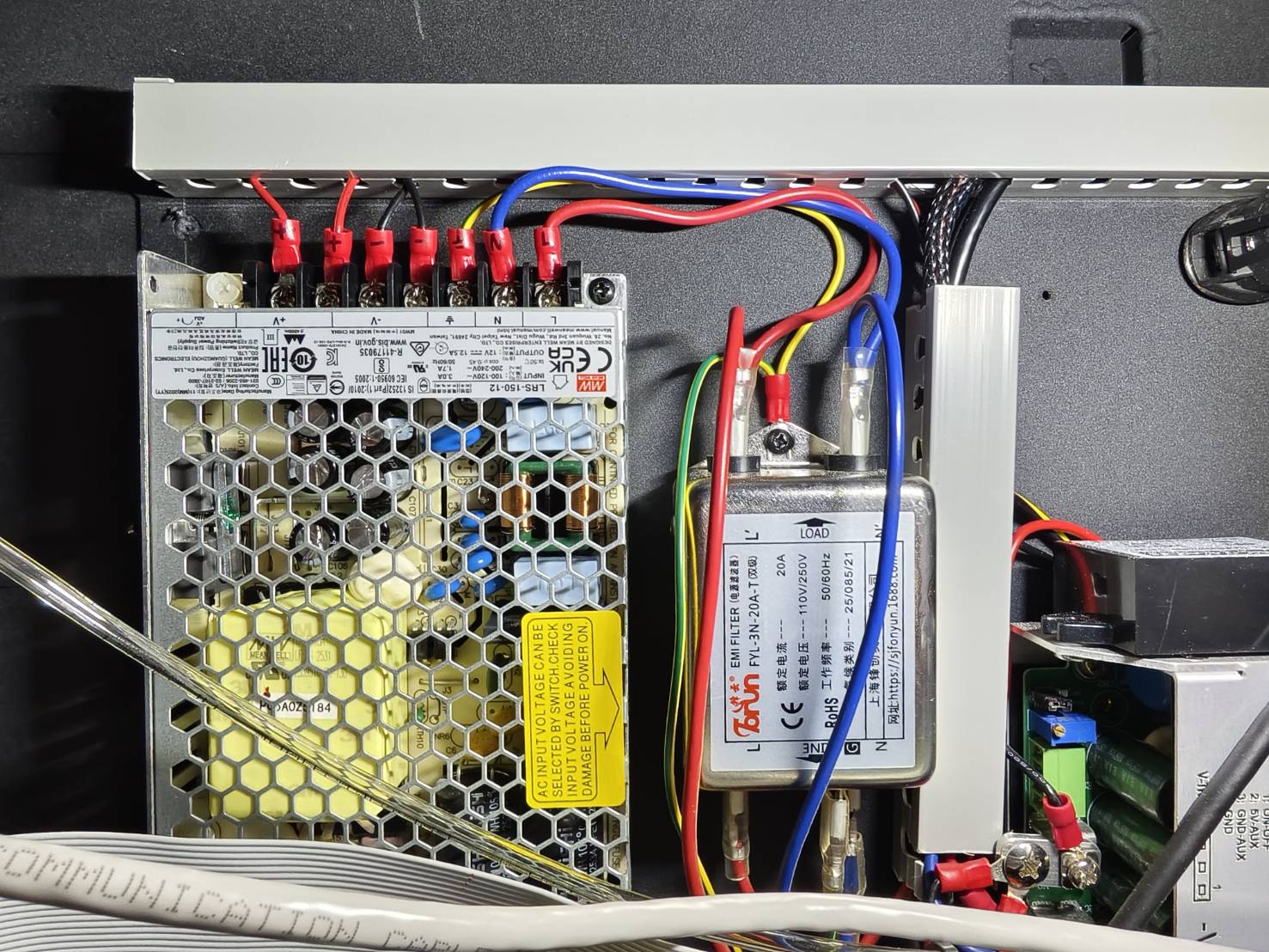

Koppla bort kablarna från 12V-nätaggregatet.
(Skruvarna på nätaggregatet behöver inte tas bort; det räcker att lossa dem.)

Steg 7

Ta bort 12V-nätaggregatet från systemet. Det finns två skruvar som håller fast nätaggregatet.
Den övre skruven måste tas bort, men den undre behöver endast lossas, därefter kan nätaggregatet tas loss.

Steg 8

Installera det nya 12V-nätaggregatet.

Steg 9

Anslut kablarna till det nya 12V-nätaggregatet. Se foton eller markeringar i Steg 5.

Steg 10

Återmontera drivrutinslådan.

Steg 11

Återanslut bandkabeln och RJ45-kabeln.

Steg 12

Återmontera sidopanelen.
