Det är viktigt att du förstår hur man använder maskinen på ett säkert sätt; vi vet att det är tråkigt, och det är vanligtvis hur viktiga saker är, så var vänlig och se till att du läser "Säkerhetsföreskrifter" innan du packar upp.

Låt oss komma igång.

1. Uppackning

1.1. Placera lådan på golvet och öppna lådan.

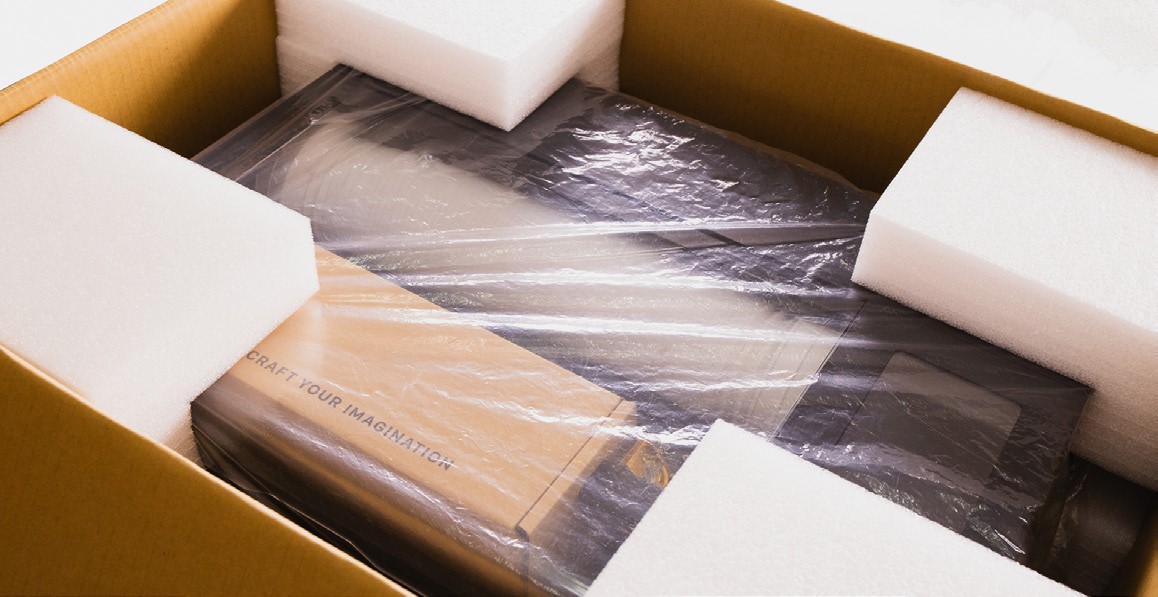

1.2. Ta bort kuddarna i de fyra hörnen och ta ut maskinen.

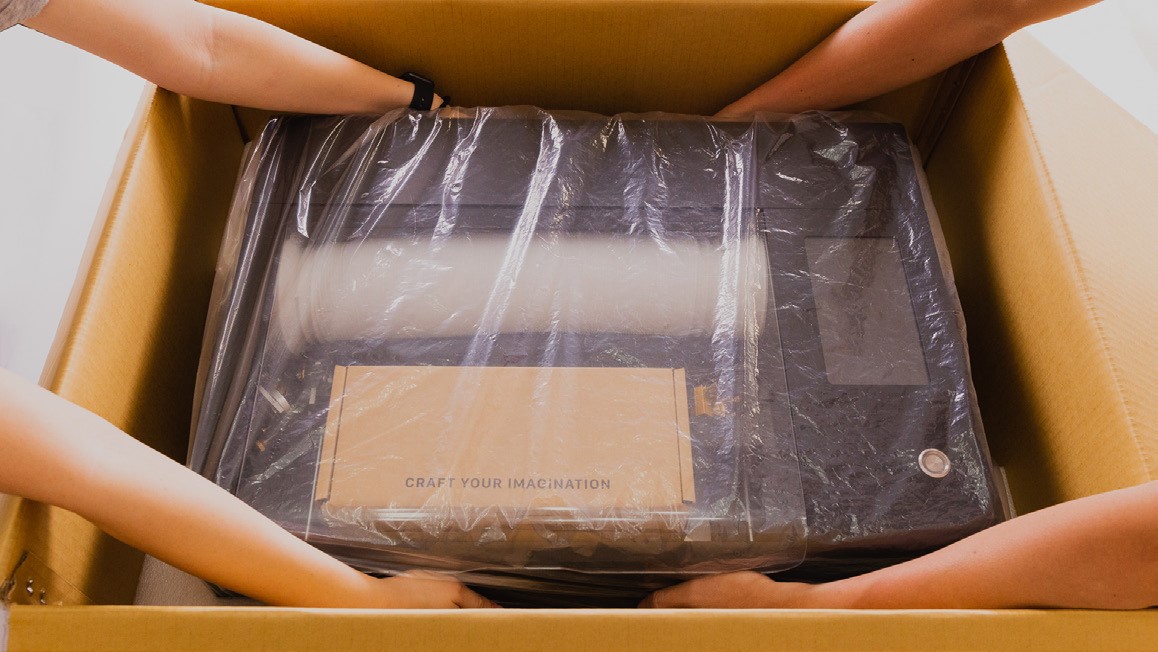

Ha två personer som lyfter ut enheten ur lådan. Behåll förpackningen ifall transport behövs i framtiden.

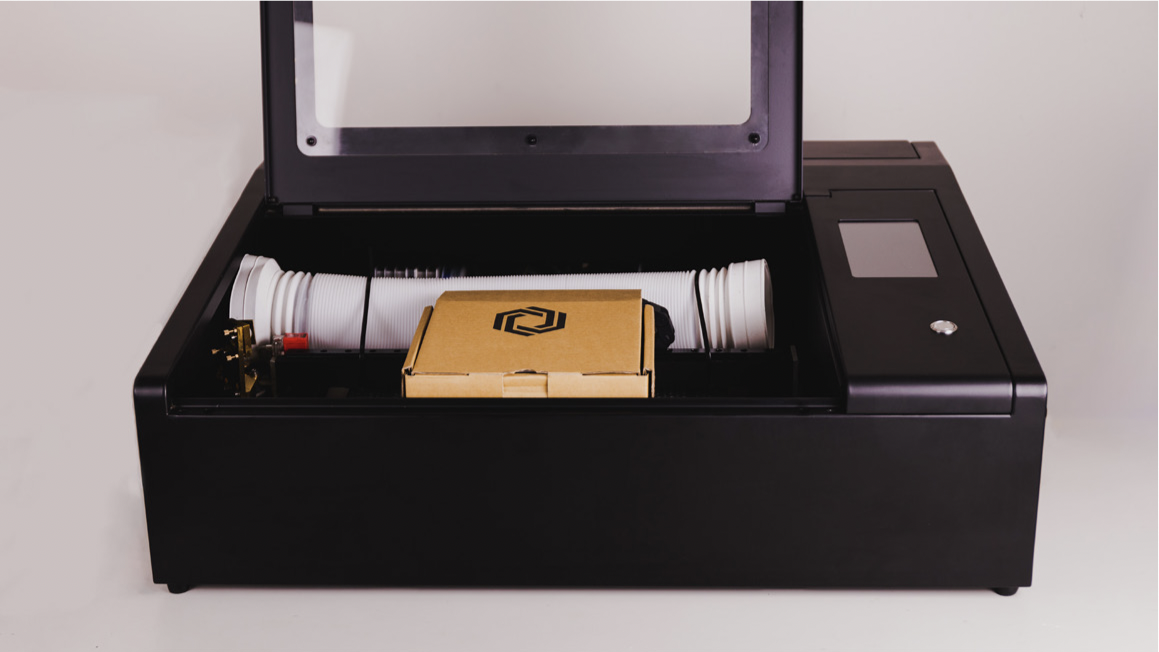

1.3. Öppna framdörren och ta ut kanalen.

Ta bort skummet på luftpumpen och ta sedan ut tillbehörslådan.

1.4. I tillbehörslådan finns

① Wi-Fi-dongel
② Smörjmedel
③ Kanalklämma
④ Dubbelhäftande tejp
⑤ Strömkabel
⑥ Liten skiftnyckel
⑦ Tratt
⑧ Testträ
⑨ Dämpare
⑩ Muttrar

⑪ Ethernet-kabel

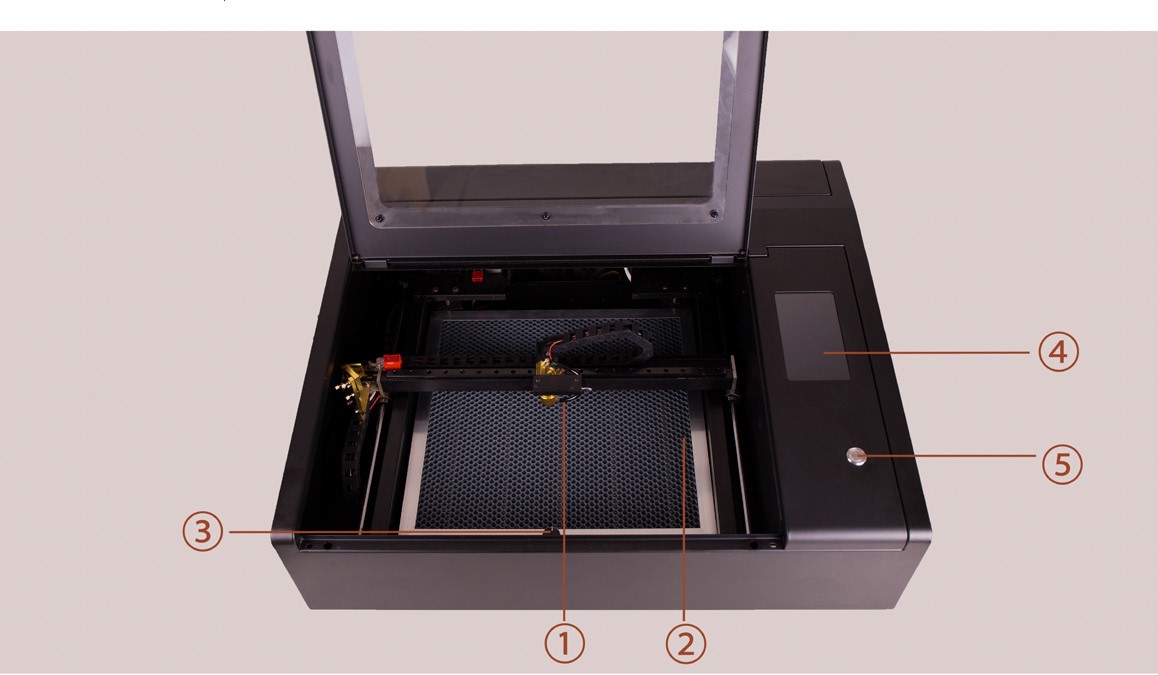

1.5. Vy framifrån:

① Fokusprob
② Honeycomb-plattform
③ Nivåjusteringsratt
④ Pekskärm
⑤ Strömbrytare

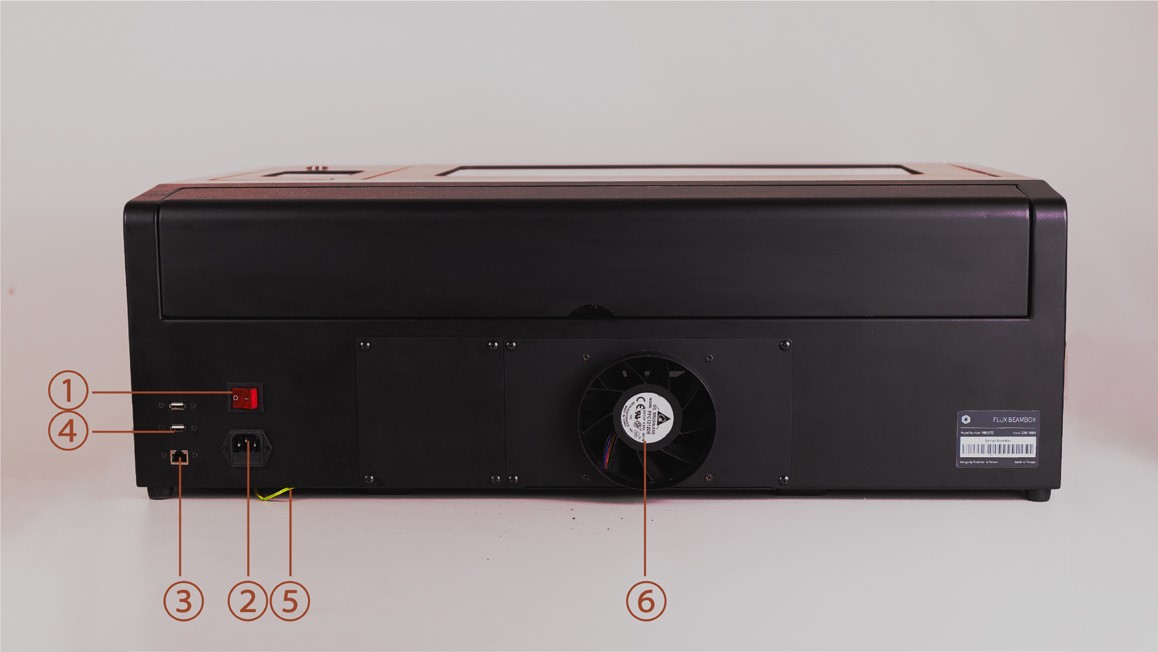

1.6. Bakifrån:

① Huvudströmbrytare
② Strömingång
③ Ethernet-port
④ USB-port
⑤ Jordningskabel
⑥ Utblåsfläkt

2. Installation

Videoinstruktion


Följande är steg-för-steg-instruktioner.

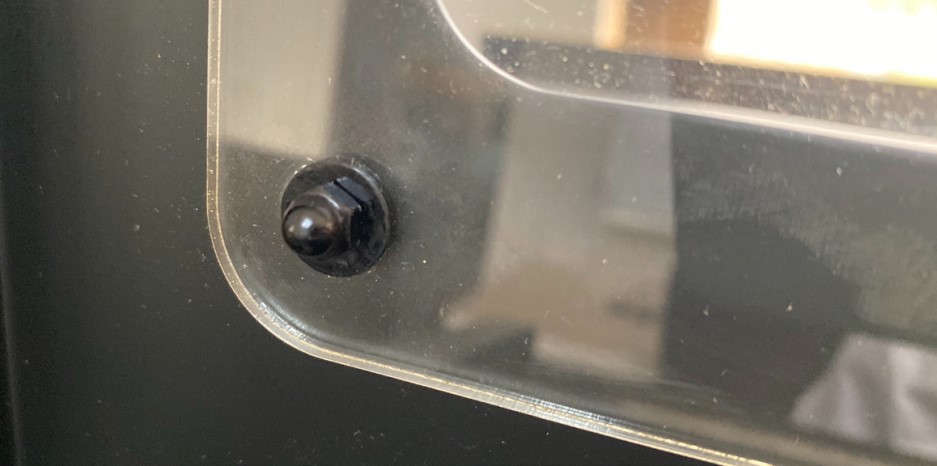

2.1. Installera fönstret

Ta bort skyddspapperet på båda sidor av akrylfönstret och installera fönstret med en
bricka och en mutter på varje bult.

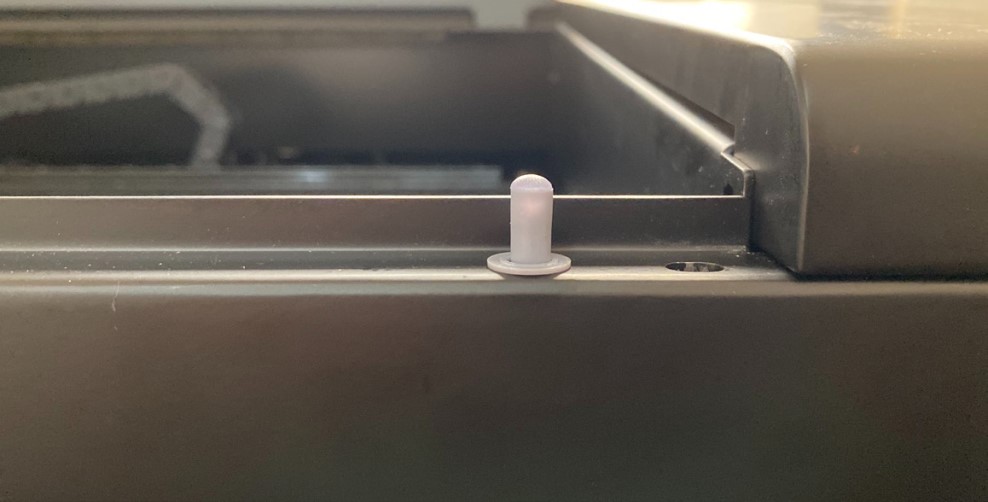

2.2. Installera dämparen

Sätt in två dämparstavar i hålen på maskinens kant.

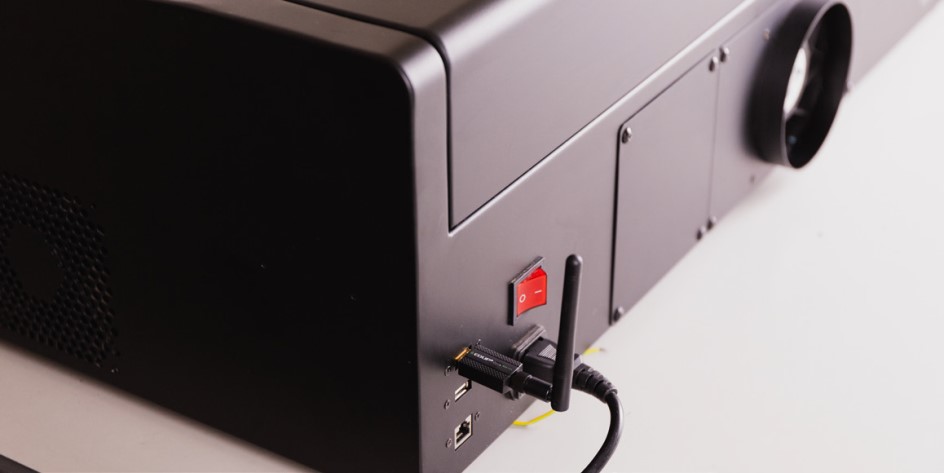

2.3. Installera Wi-Fi och strömkabeln

Anslut strömkabeln till maskinens strömingång och vägguttaget. Anslut
Wi-Fi-dongeln till USB-porten på baksidan. Böj antennen uppåt för bättre signal.

2.4. Installera ventilationskanalen

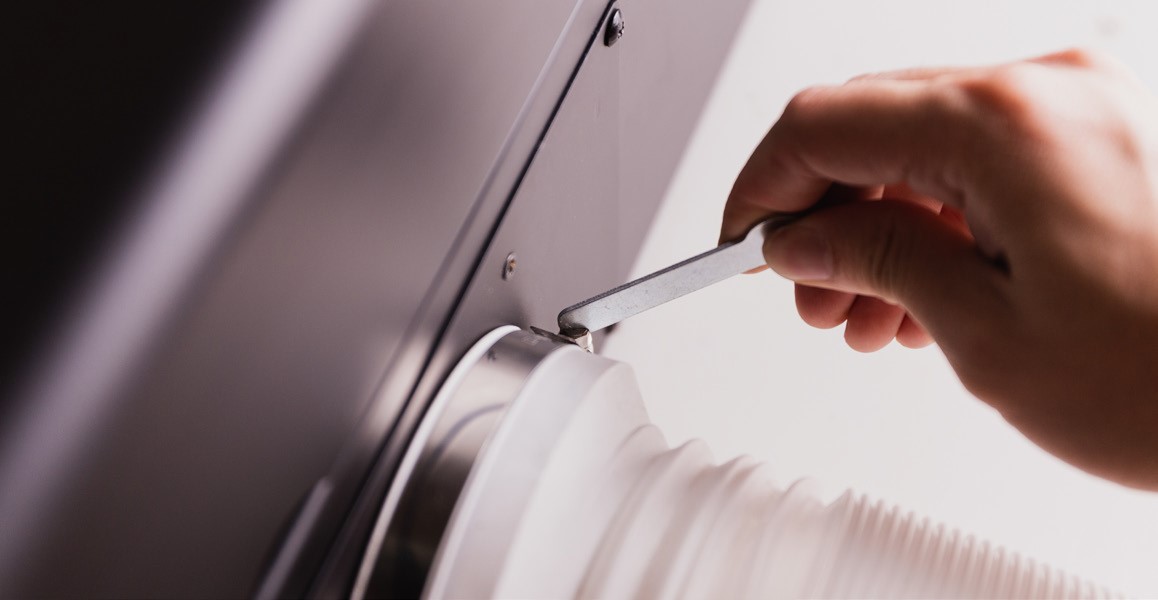

Matcha kanalklämman till den större änden av kanalen och anslut den sedan till utblåsfläktens utlopp.
Dra åt klämman med den lilla skiftnyckeln genom att skruva den medurs.

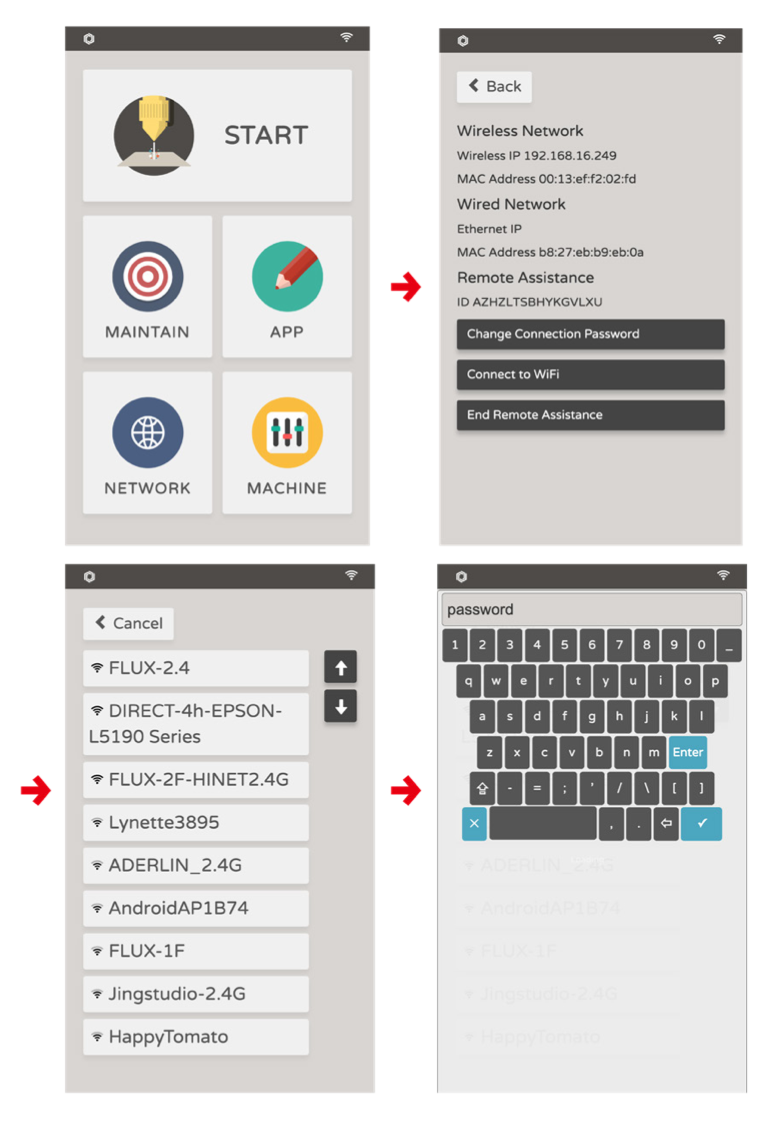

2.5. Konfigurera Wi-Fi

Slå på huvudströmbrytaren på baksidan och tryck på strömknappen för att starta maskinen. Det tar
ungefär 1 minut att starta upp. Pekskärm: Internet > WiFi-inställningar > Välj Wi-Fi-namn > Ange Wi-Fi-lösenord. Den trådlösa IP-adressen indikerar att internetinställningen är klar. Starta om maskinen när det är klart för att kontrollera om maskinen automatiskt kan ansluta till nätverket.

Den genomskinliga plastskivan över skärmpanelen kan tas bort.

Felsökning: Anslutningsproblem

Om du inte har en Wi-Fi-router, överväg Anslut direkt med en nätverkskabel (Windows) / Anslut direkt med en nätverkskabel (MacOS)

3. Fylla vattentanken

FYLL vattentanken före det första laserarbetet.
Otillräckligt med vatten i kylsystemet kommer att skada laserröret.

Följande är steg-för-steg-instruktioner.

3.1. Ta bort skruven på handtaget på det bakre locket och öppna locket.

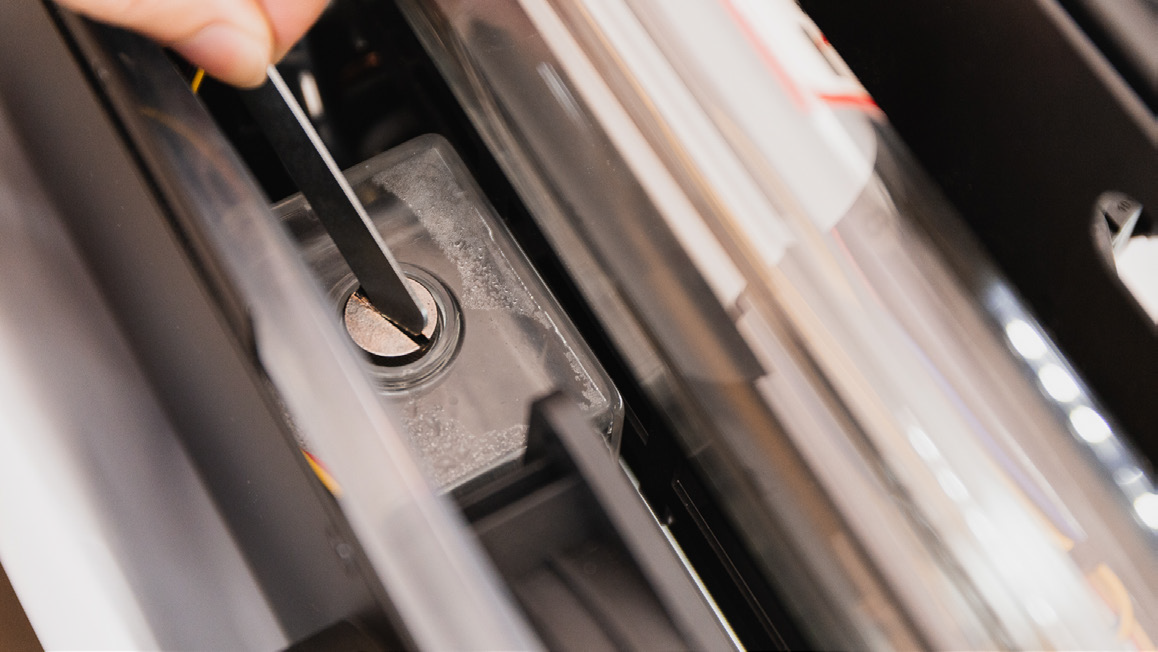

3.2. Öppna vattentanken med den lilla skiftnyckeln

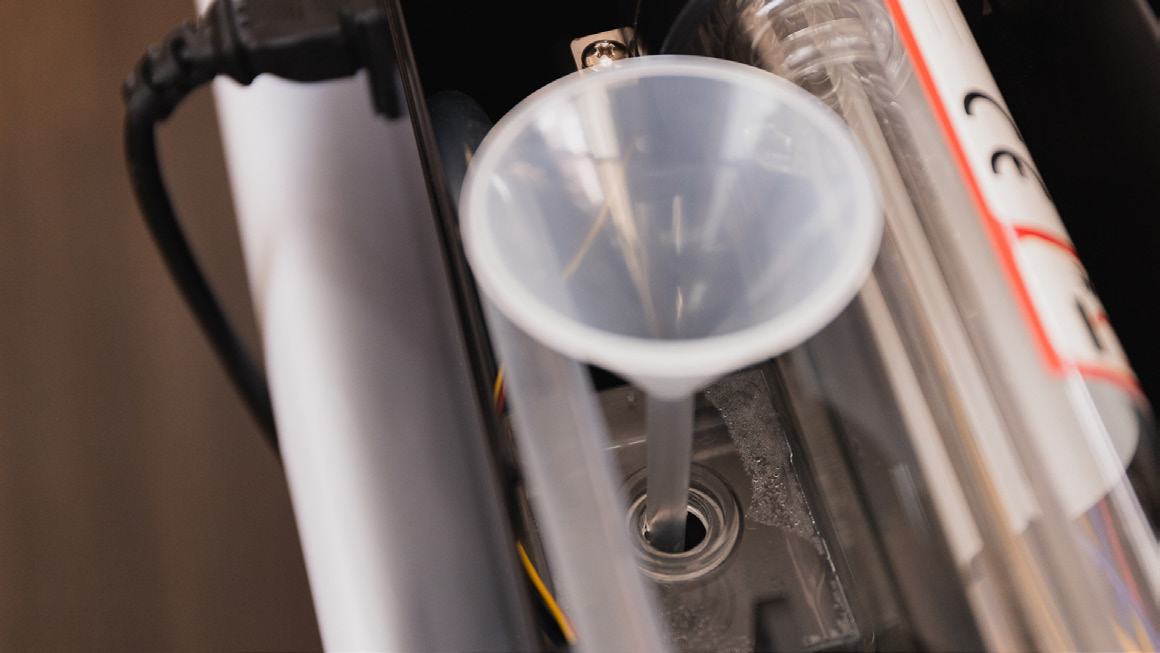

3.3. Fyll tanken med en tratt. Övervaka vattennivån noggrant för att förhindra att den rinner över. Använd rent vatten eller filtrerat vatten.

3.4. Kontrollera vattennivån. Pekskärm > Underhåll > Pump. Vattnet i tanken kommer att tryckas in i kylsystemet. Upprepa 3.3 och 3.4 tills vattennivån i tanken inte längre minskar.

Bubblor som fastnar i laserröret kan minska kyleffektiviteten. Det rekommenderas att fylla vattentanken med mer än 80% för att minska bubbelbildning.

3.5. Stäng vattenpumplocket. Vänligen fingerdra åt pumpkåpan om tanken skadas.

4. Programvaruinstallation

4.1. Ladda ner den senaste versionen av Beam Studio. Du kan ladda ner den från FLUX officiella webbplats.

Windows： Ladda ner lämplig version för din systemtyp.
För att kontrollera systemtypen, högerklicka på ikonen "Den här datorn" > "Egenskaper" > och hitta "Systemtyp". Ladda ner x86-versionen för ett 32-bitarssystem och x64-versionen för ett 64-bitarssystem.

MacOS： Öppna nedladdningsfilen och dra Beam Studio-ikonen till mappen bredvid.
Hitta och kör Beam Studio i mappen "Program".

4.2. Initiera inställningar. Öppna Beam Studio från skrivbordet eller programmappen.
Språkinställningen visas vid första körningen.
Välj Svenska > FLUX Beambox / Beambox Pro.

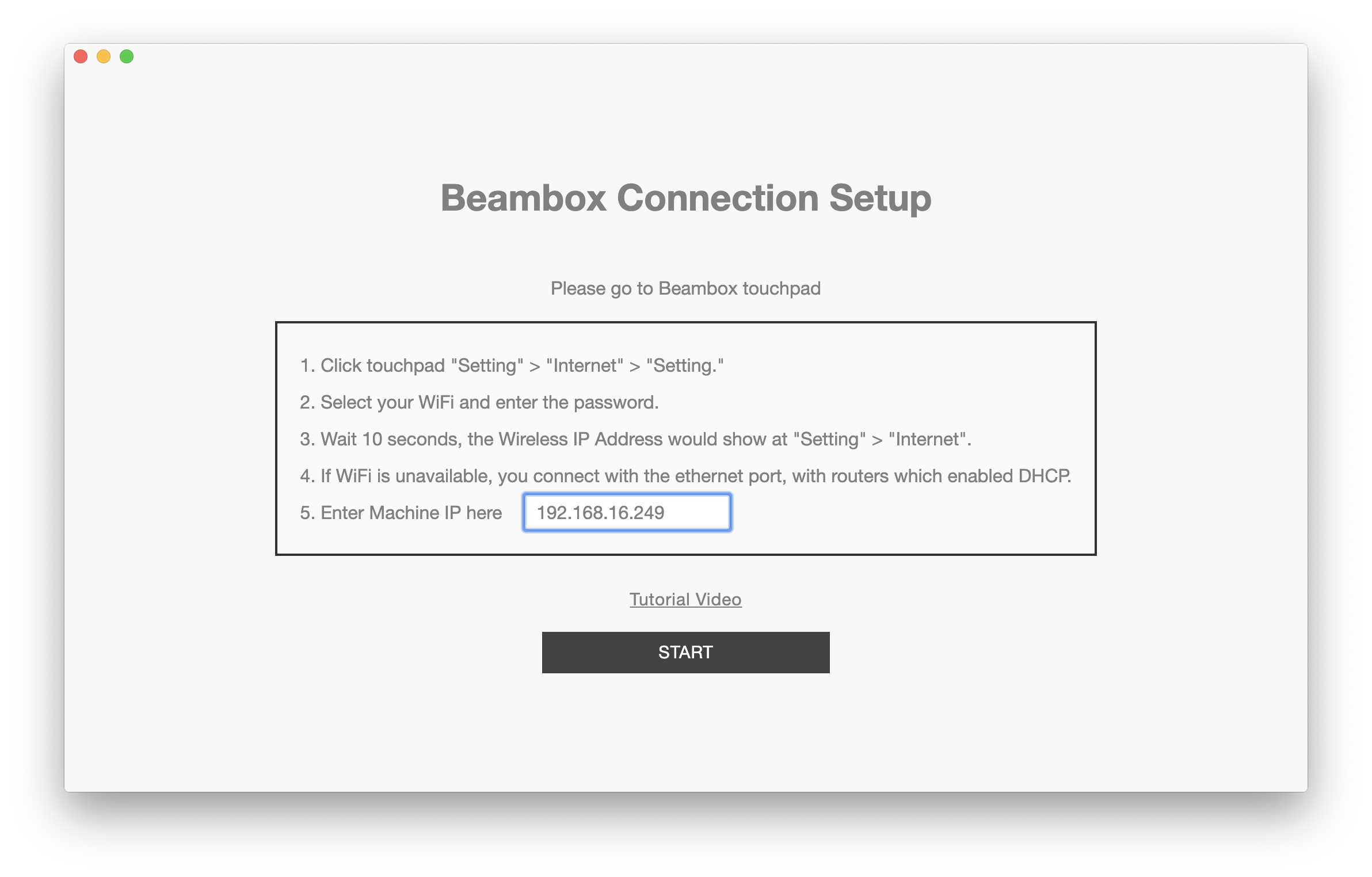

4.3. Fyll i IP. Fyll i IP-adressen som visas på sidan Nätverk på pekskärmen i programvaran. Klicka sedan på Start.

4.4. Kontrollera maskinanslutning

Gå till Meny > Maskin eller klicka på kameraikonen i nedre vänstra hörnet för att kontrollera om
maskinnamnet kan hittas. Varje maskin kommer att namnges slumpmässigt; du kan ändra det senare. Om du inte hittar maskinen i menyn, kontrollera Felsökning: Anslutningsproblem.

💡Om det inledande inställningsfönstret hoppades över, klicka på meny > Maskin > Maskininställningar

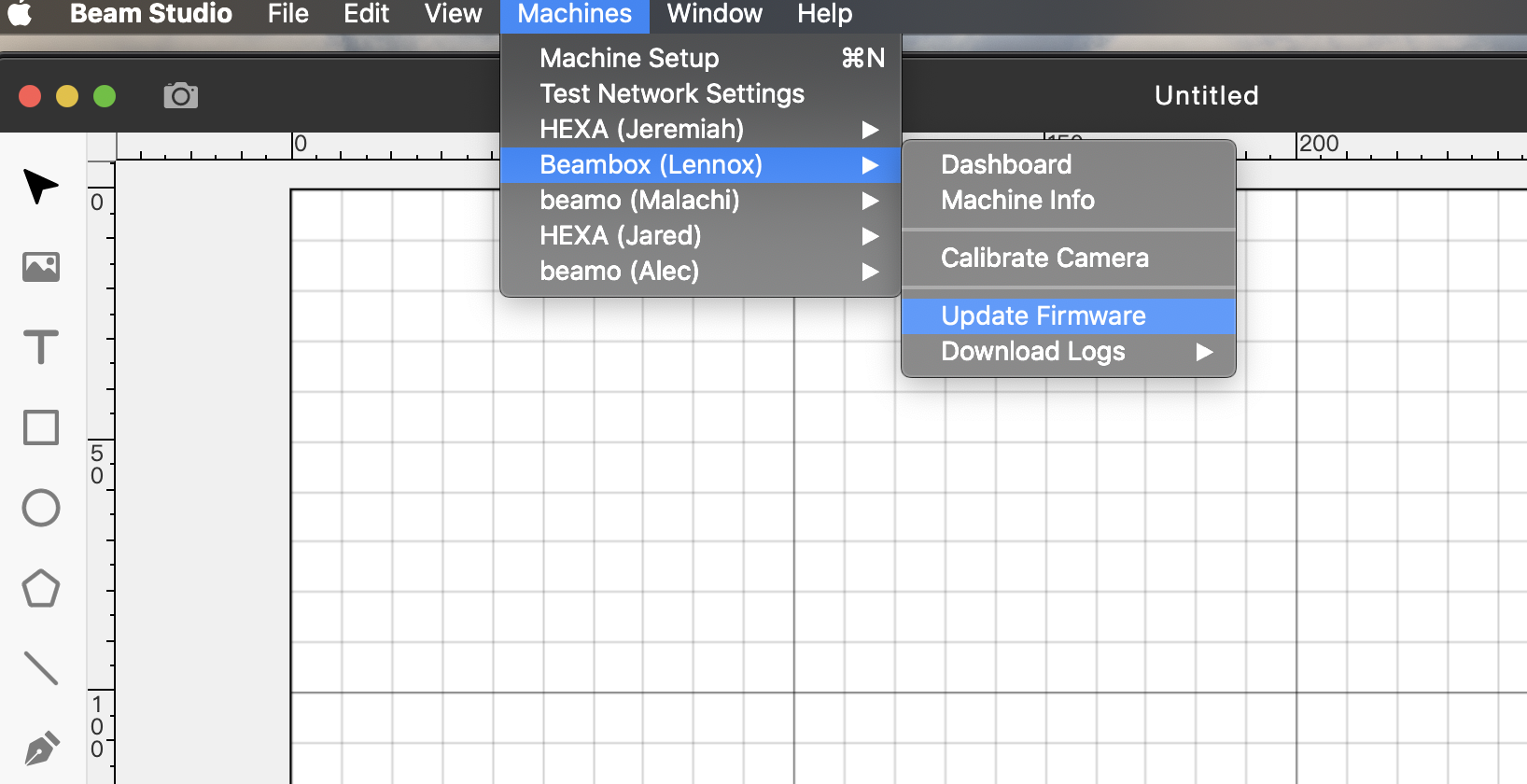

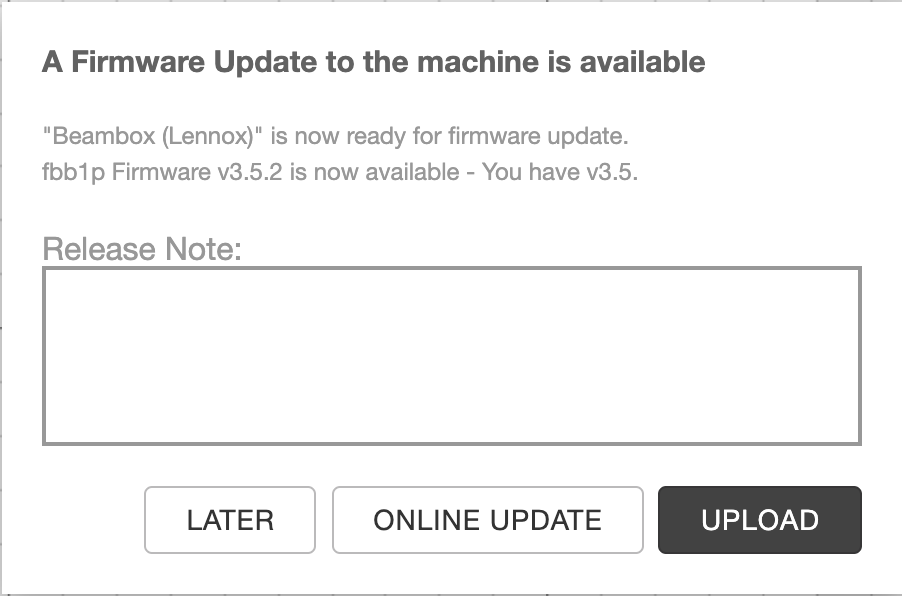

4.5. Uppdatera firmware

Välj Beam Studio > Maskin > (din maskin) > Uppdatera firmware för att uppdatera firmware till den senaste versionen.

Du kan välja en onlineuppdatering eller ladda upp den senaste firmware nedladdning från webbplatsen.

5. Första uppgiften

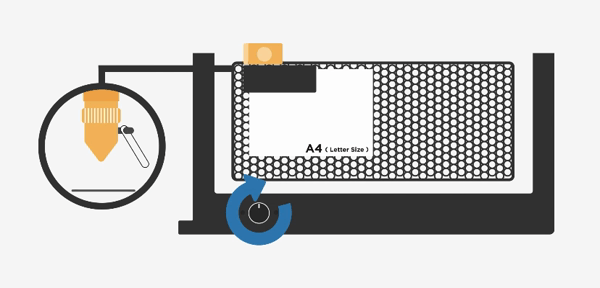

5.1. Justera fokus

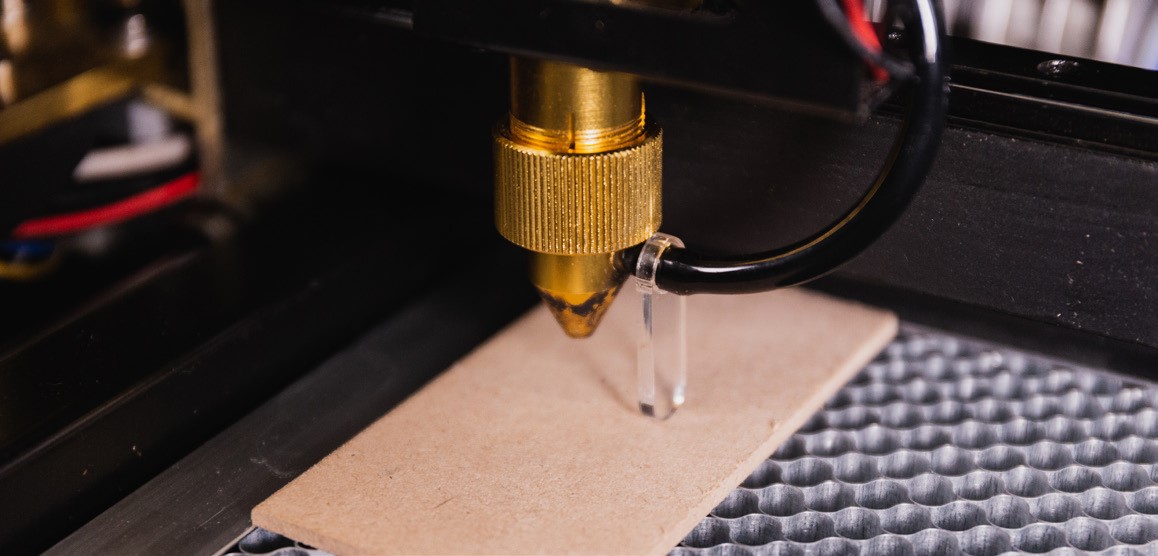

Aktivera den fokuserade sonden nedåt.

Vrid nivåjusteringsratten för att flytta plattformen upp och ner. Se till att arbetsstyckets yta lätt vidrör sondens ände så att höjden är i rätt fokus. Dra sedan tillbaka fokus när justeringen är klar.

Kontrollera fokus före varje uppgift; vrid nivåjusteringsratten.

Sonden bör precist vidröra materialets yta.

Under omständigheter utan den fokuserade sonden, för att säkerställa att objektet är i fokus, kan du använda "US quarters *6" eller "Euro 0.5 *5", vilket bör motsvara 12 mm (fokusavstånd). Andra objekt nära detta nummer är också användbara.

Om sonden är trasig, ladda ner dxf-filen här och gör en själv. Vi rekommenderar att använda 3 mm akryl för skärning.

5.2. Förhandsvisning av kamera

Se till att du har slutfört 「2-6-2 Kamerakalibrering」innan kameraförhandsgranskning.

Efter kalibrering, klicka på  och välj din maskin. Börja förhandsgranska när markören blir . Klicka en gång på en specifik plats eller dra ett område för att förhandsgranska arbetsytan.

Klicka på  igen eller tryck på ESC för att lämna förhandsgranskningsläget.

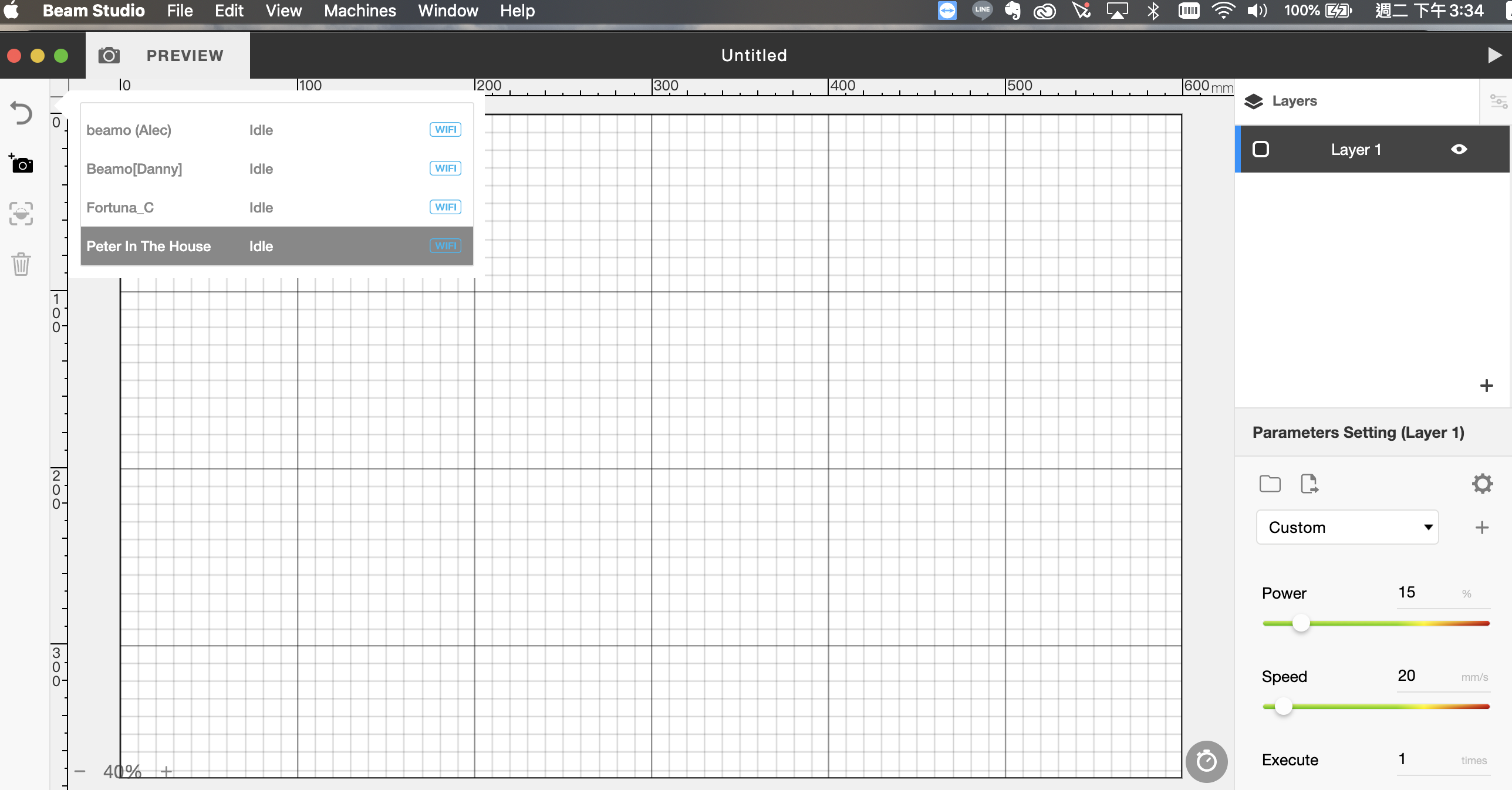

▲ Klicka på  och välj din maskin.

Klicka på「」för att avsluta förhandsgranskningsläget.

klicka på「」för att ta bort förhandsgranskningsresultatet.

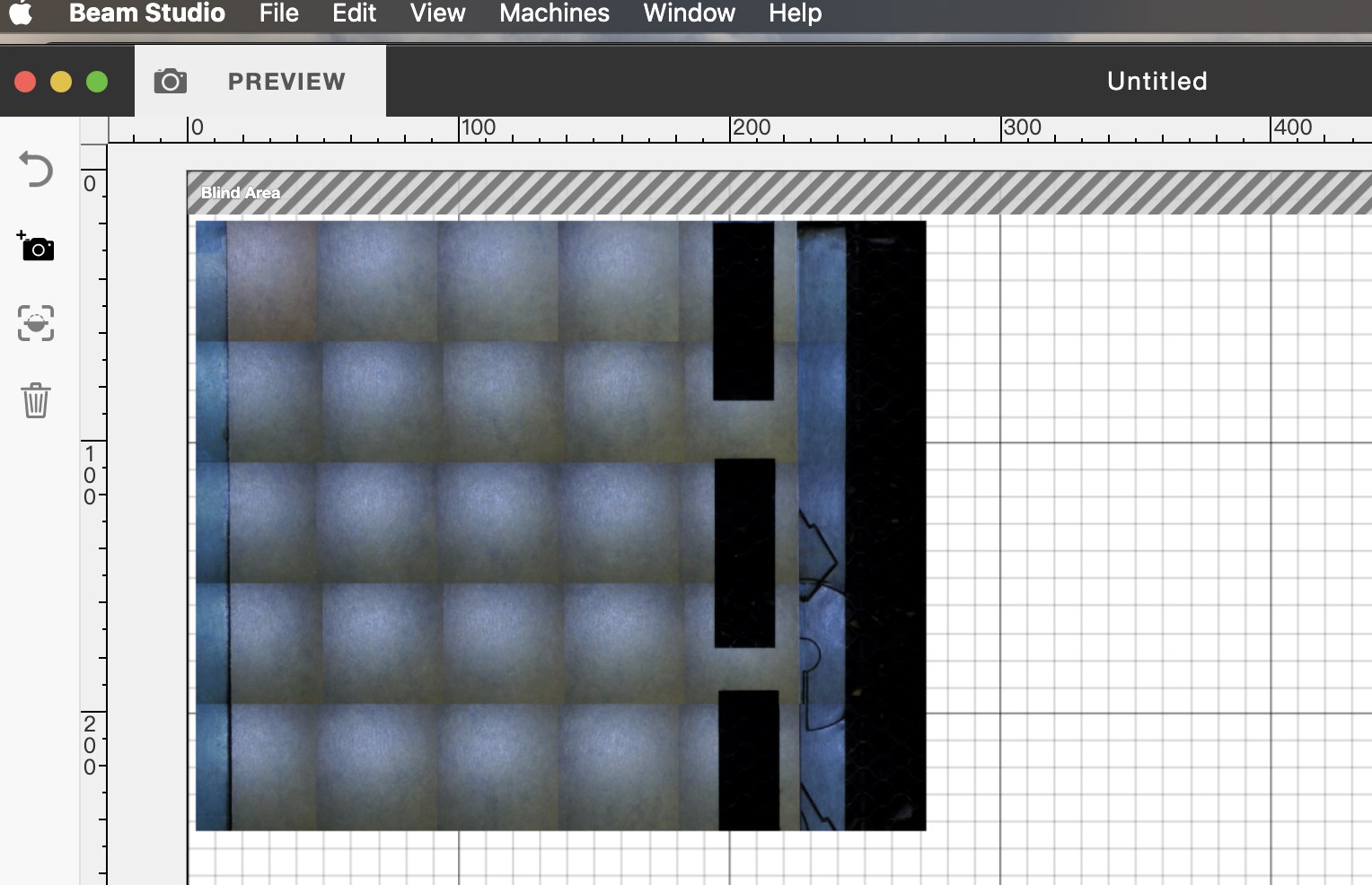

▲ Klicka en gång eller dra ett område

Om du inte hittar maskinen i menyn, kontrollera Felsökning: Anslutningsproblem.

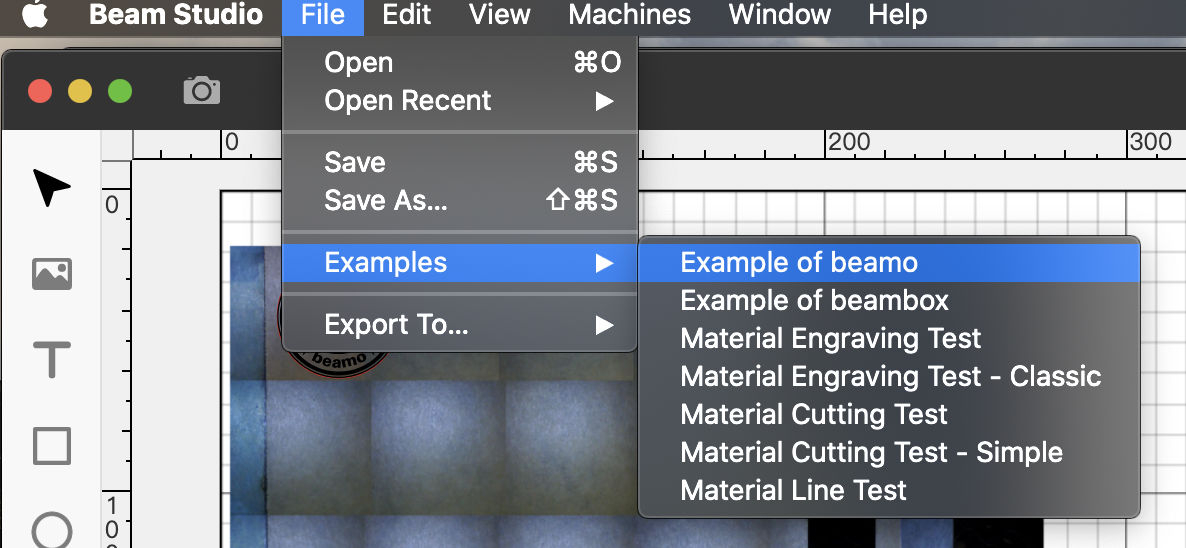

5.3 Importera testfilen. Klicka på meny > Arkiv > Prover > Exempel på beamo eller Beambox.
Klicka på Exportera, välj din maskin och klicka på Start för att starta uppgiften.

▲ Importera testfilen

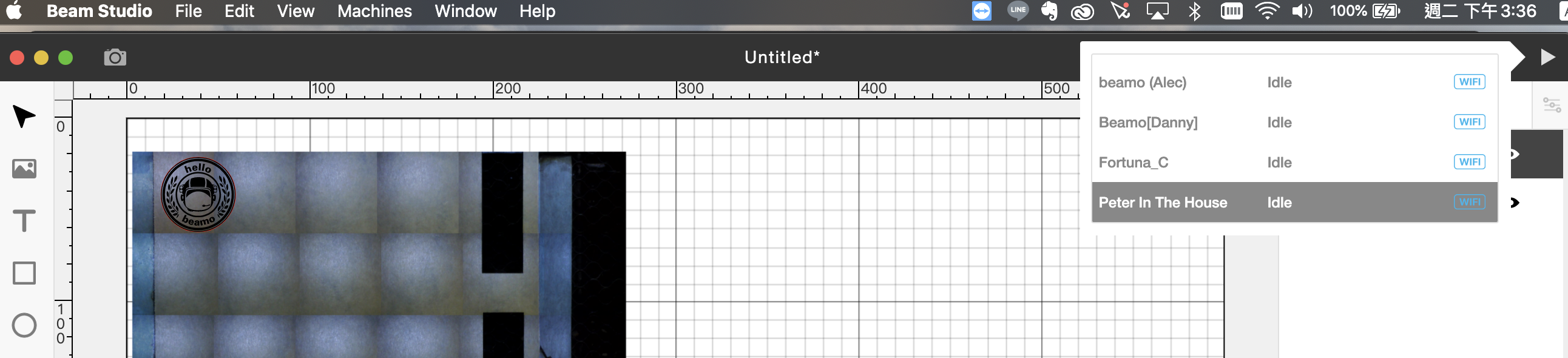

▲ Tryck på 「Gå」för att välja din maskin

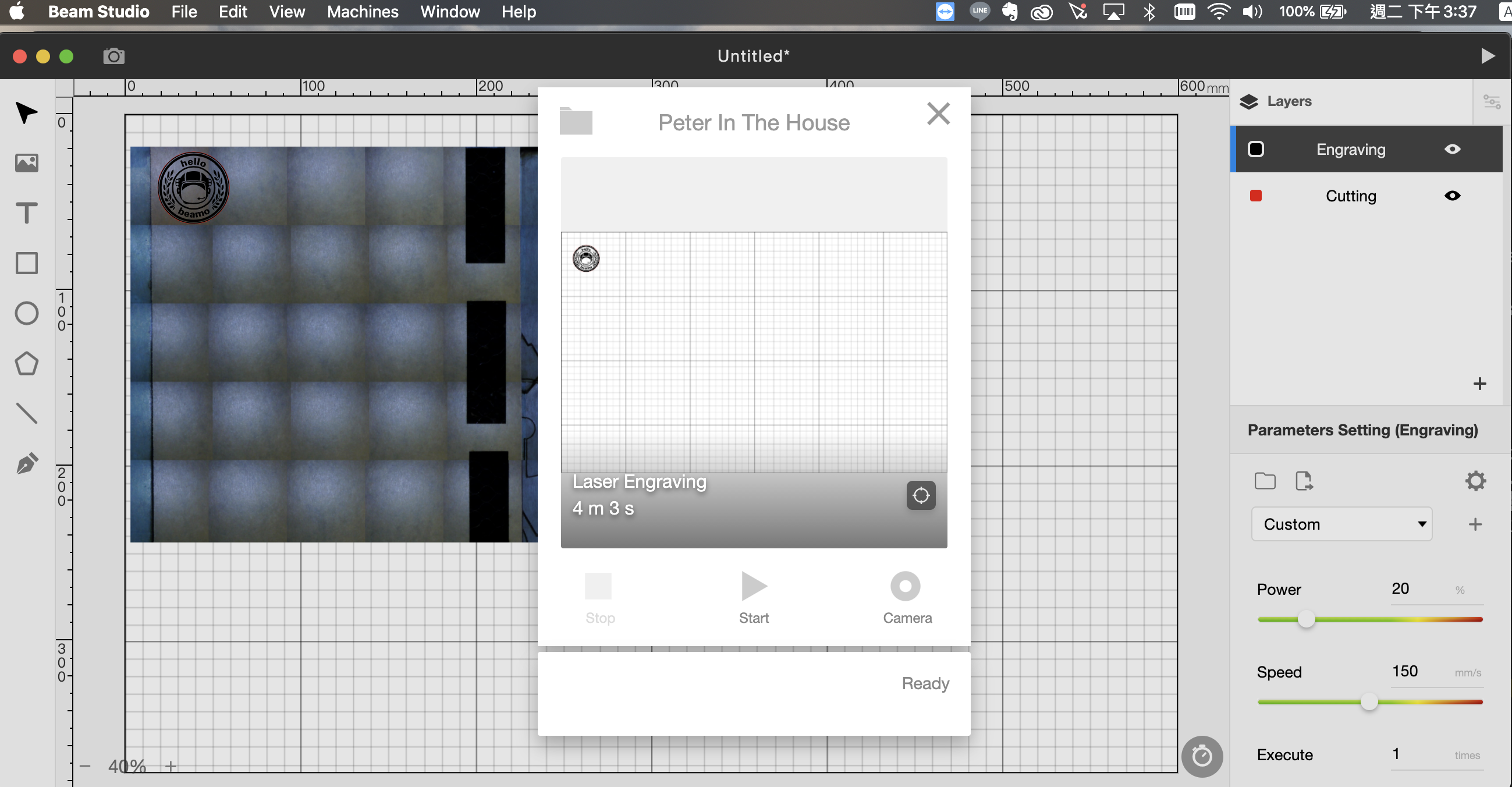

▲ Tryck på 「Start」för att starta testet

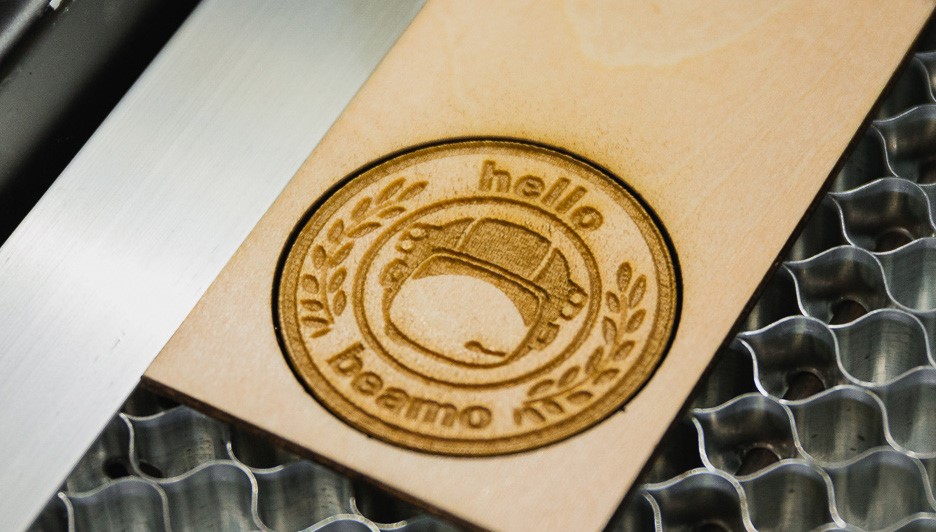

5.4 Graveringsresultat

Om resultatet är för ljust eller suddigt, kontrollera om fokus är precis rätt.

Im fokus är rätt men resultatet är dåligt, vänligen kontrollera den optiska banan igen. Se "5-6 Justering av optisk bana".

Om resultatet varierar med kameraförhandsvisningen, vänligen kontrollera fokus igen eller se "Problem med kamerainriktning".
