Beambox - Installationsguide för rotationsmodul 1.0

1. Installation

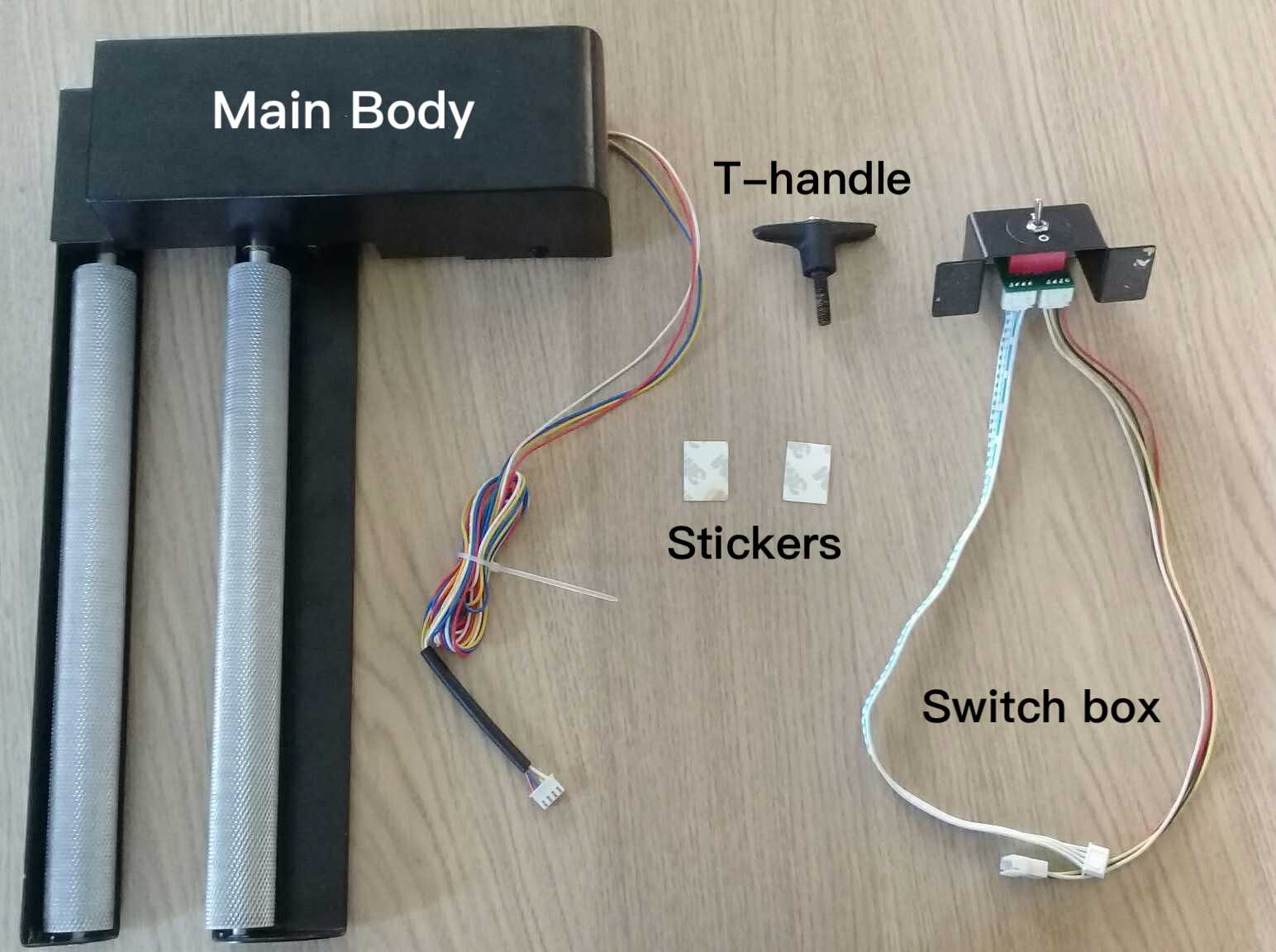

1.1 Rotationsmodulen består av 4 delar:huvudenheten, T-handtaget, omkopplarlådan och 2 stycken etiketter för omkopplarlådan.

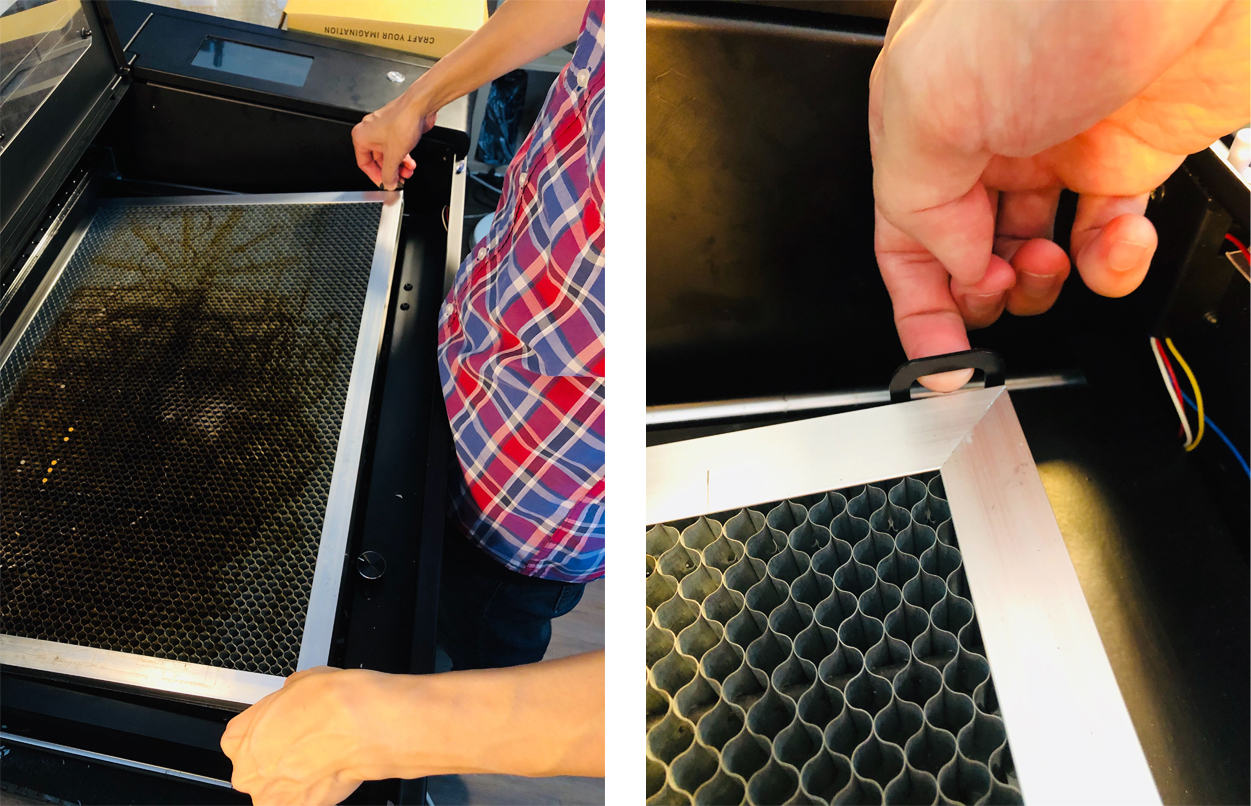

1.2 Ta bort honeycomb-plattformen genom att lyfta ut den med hjälp av flikarna.

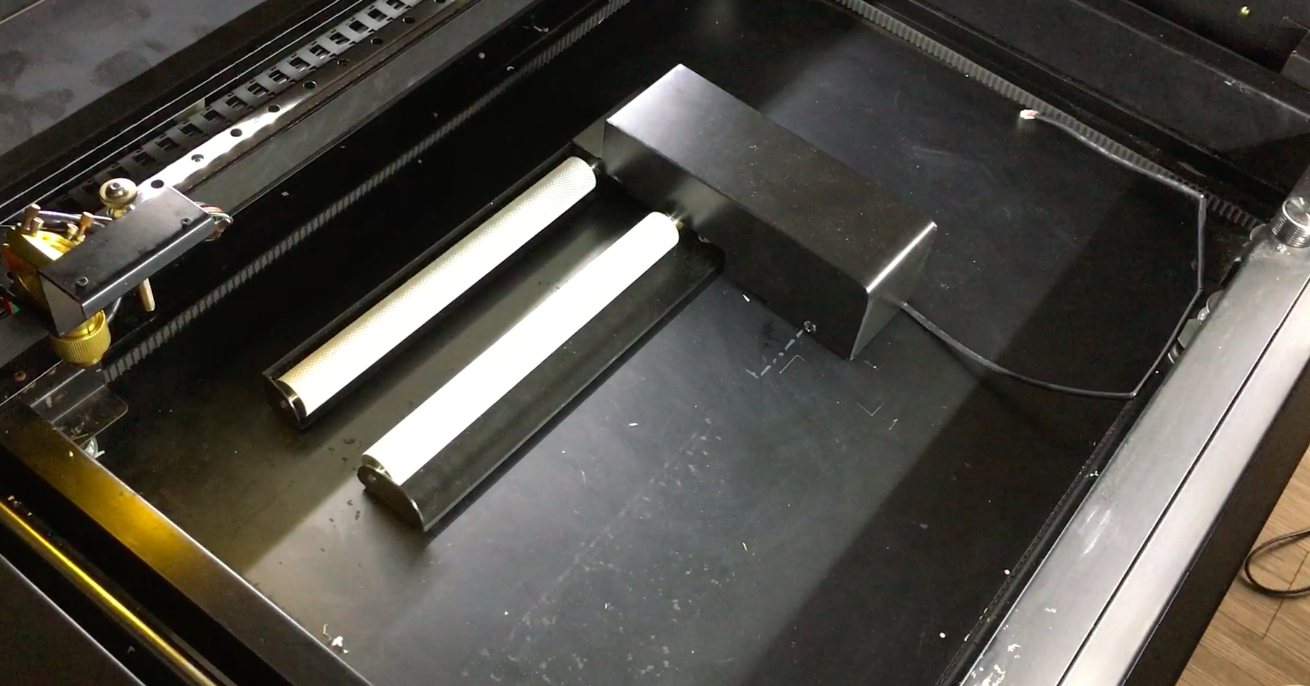

1.3 Placera huvudenheten i maskinen. De svarta delarna av huvudenheten ska vara på höger sida.

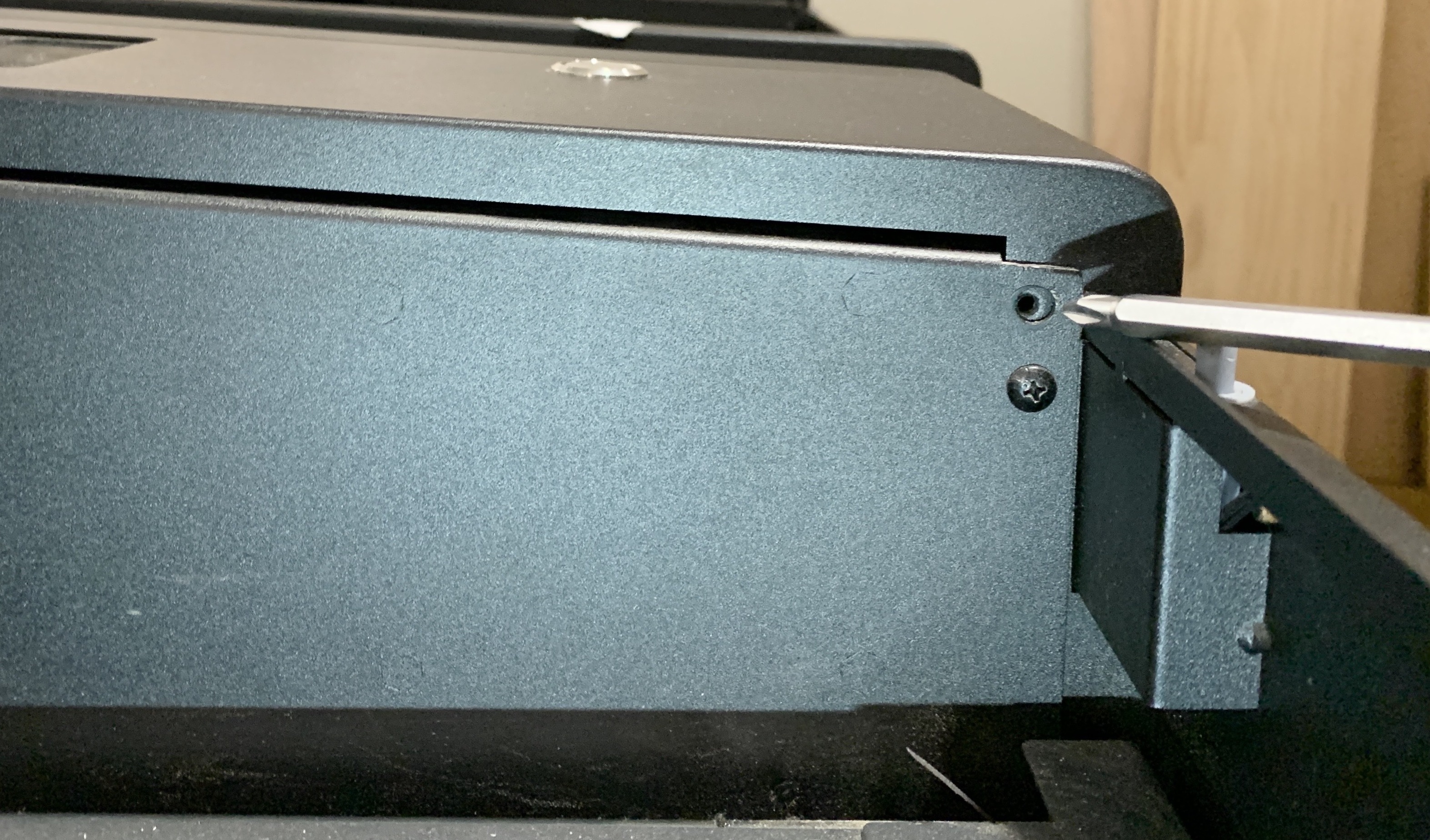

1.4 Ta bort den första skruven på vänster sida av höger kåpa och öppna den.

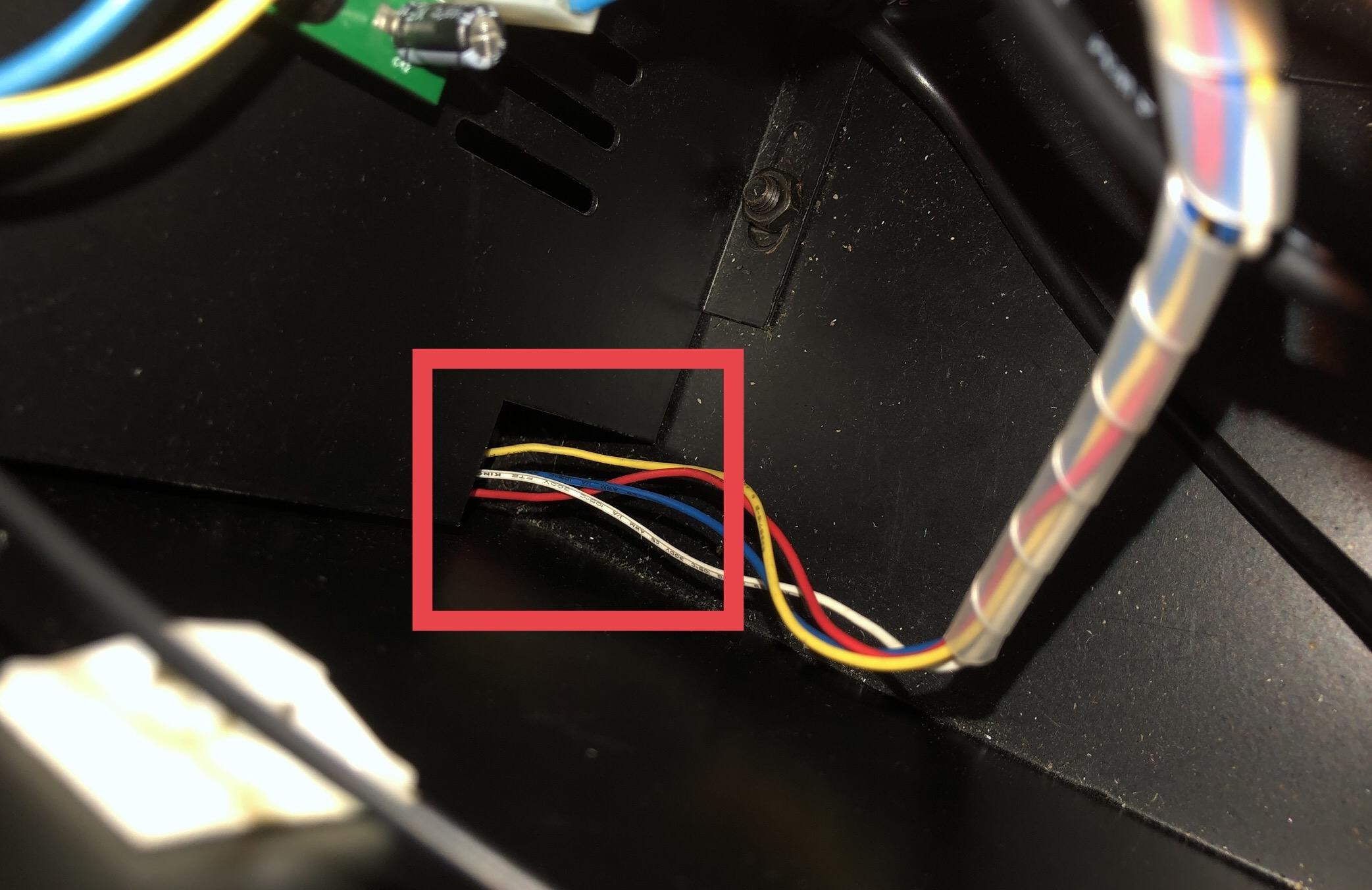

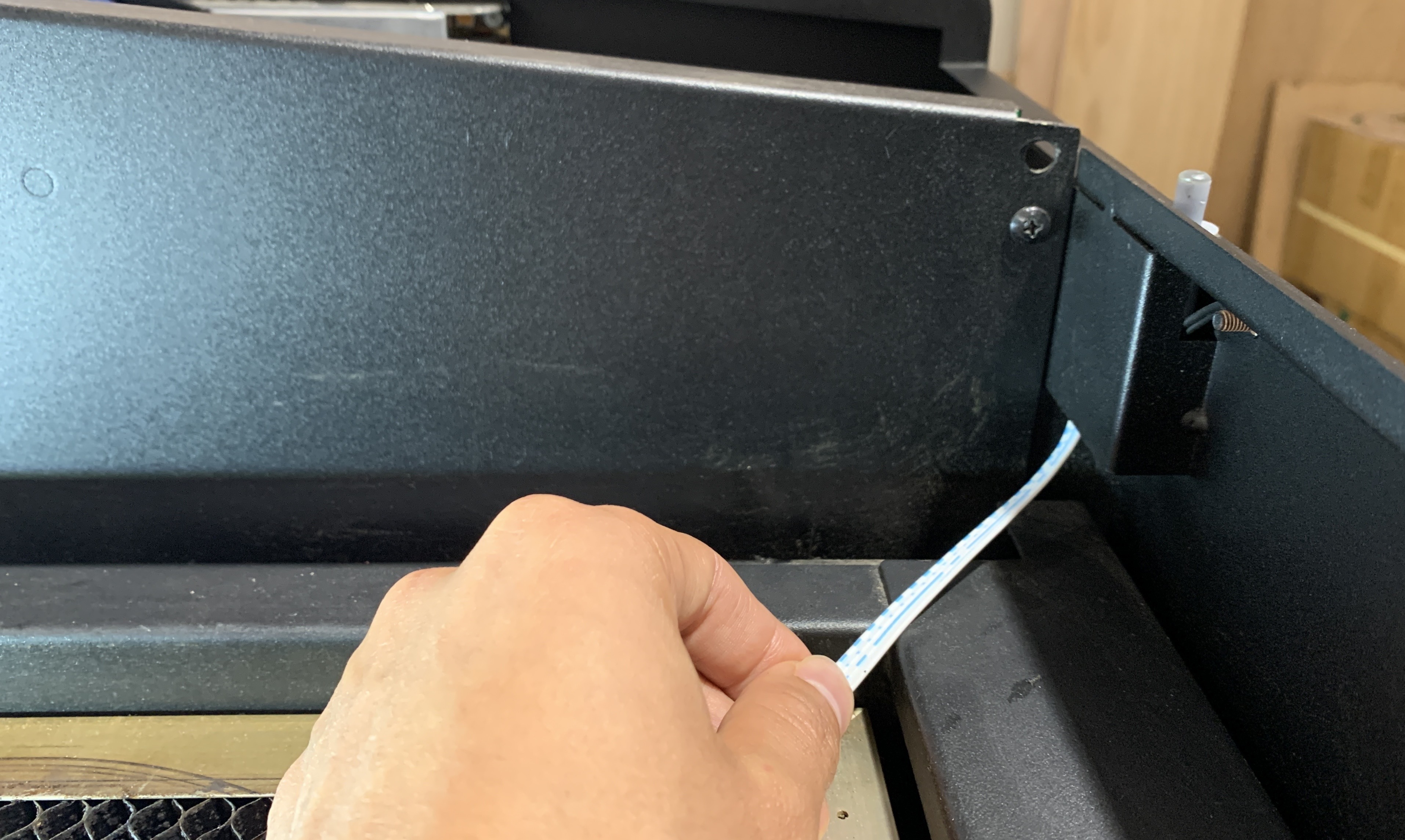

1.5 Trä båda kablarna från omkopplarlådan genom hålet på toppen av skiljeväggen.

*För vissa äldre maskinversioner måste duträ båda kablarna från omkopplarlådan genom hålet i botten.

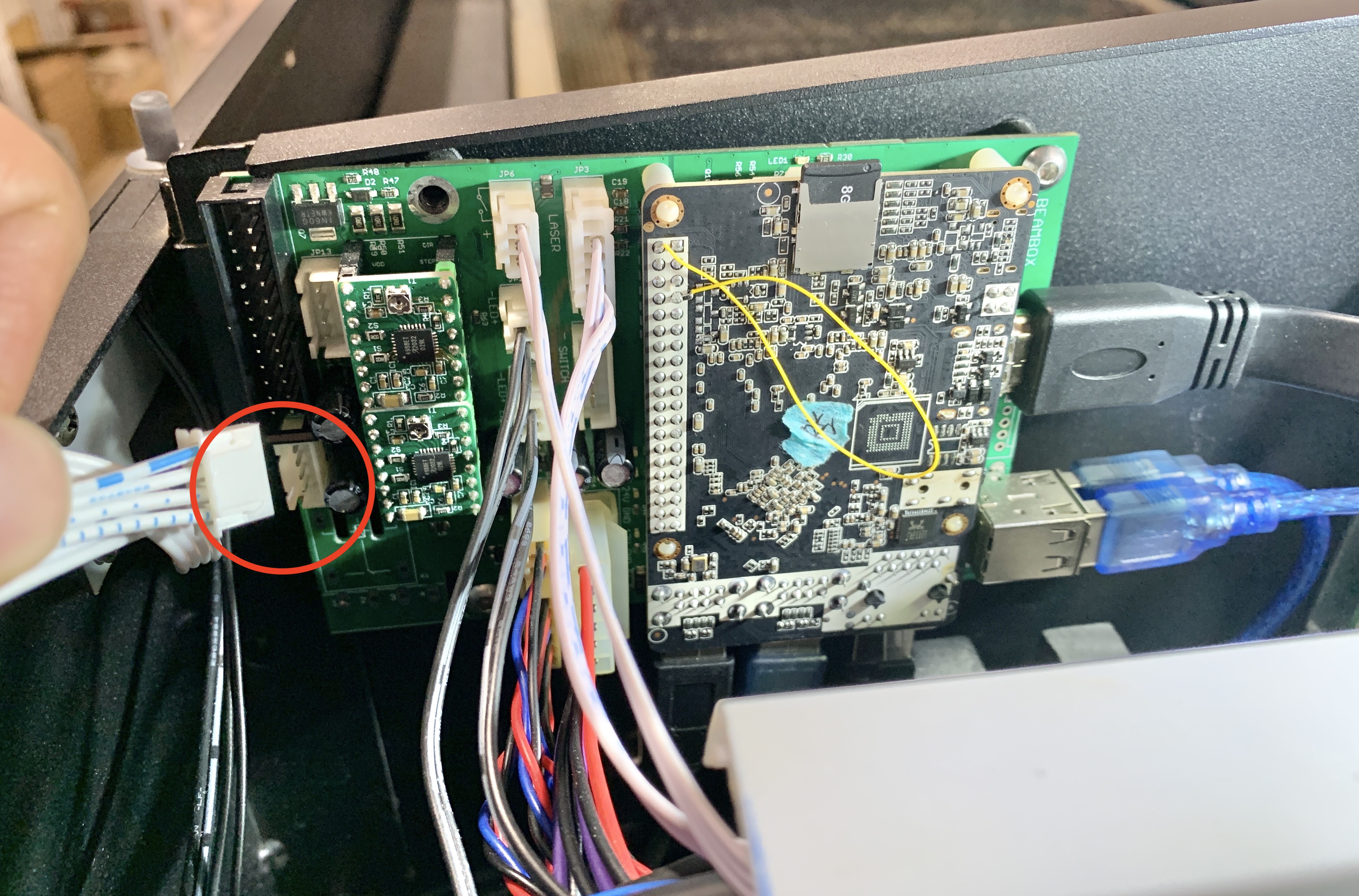

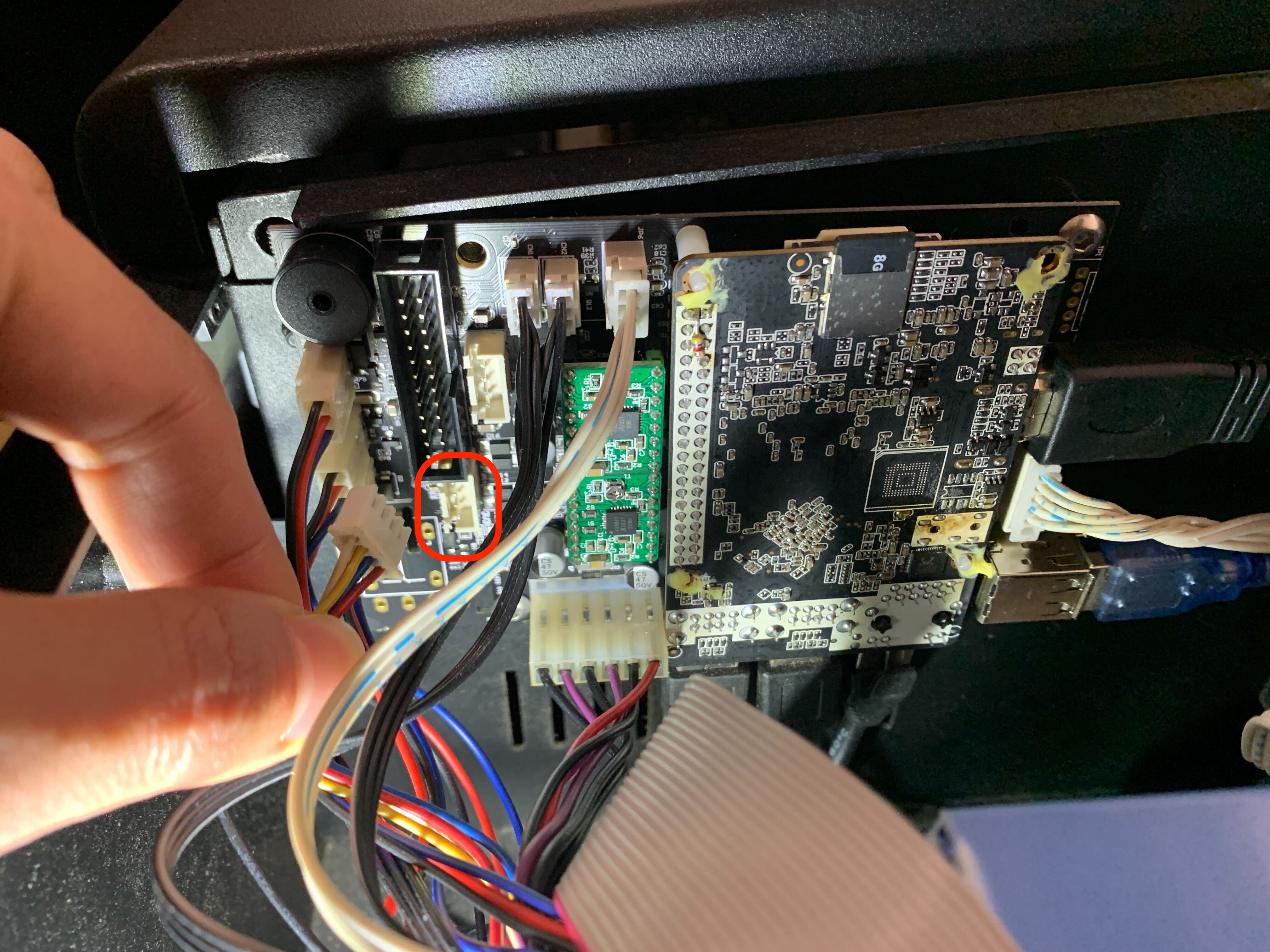

1.6 Koppla ur plotterkortets kabel och Y-motorkabeln (markerad med en cirkel) från moderkortet.

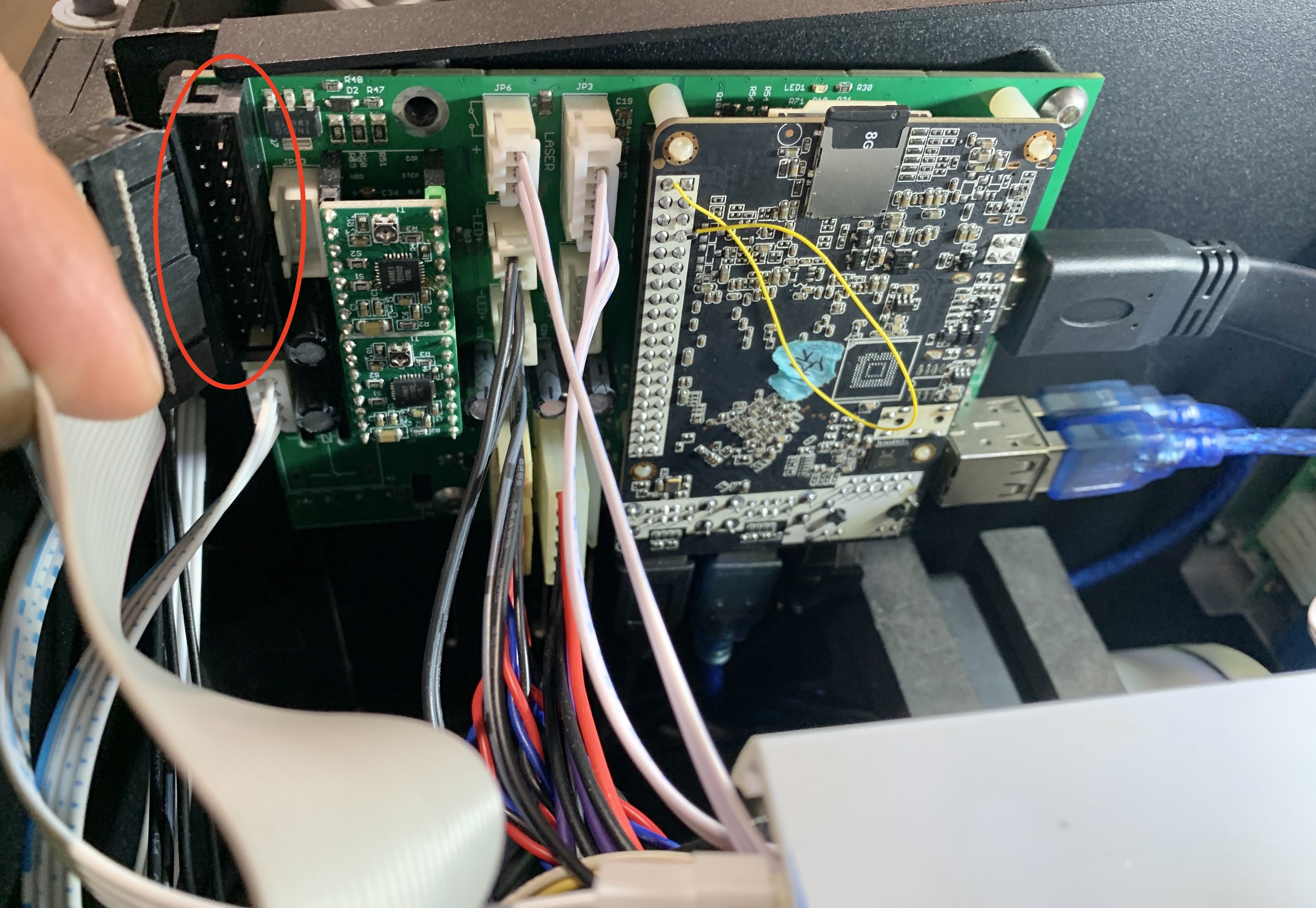

*Se moderkortversionen på bilden nedan om maskinens serienummer är efter FBB1CT2220001 / FBB1PT2220001.

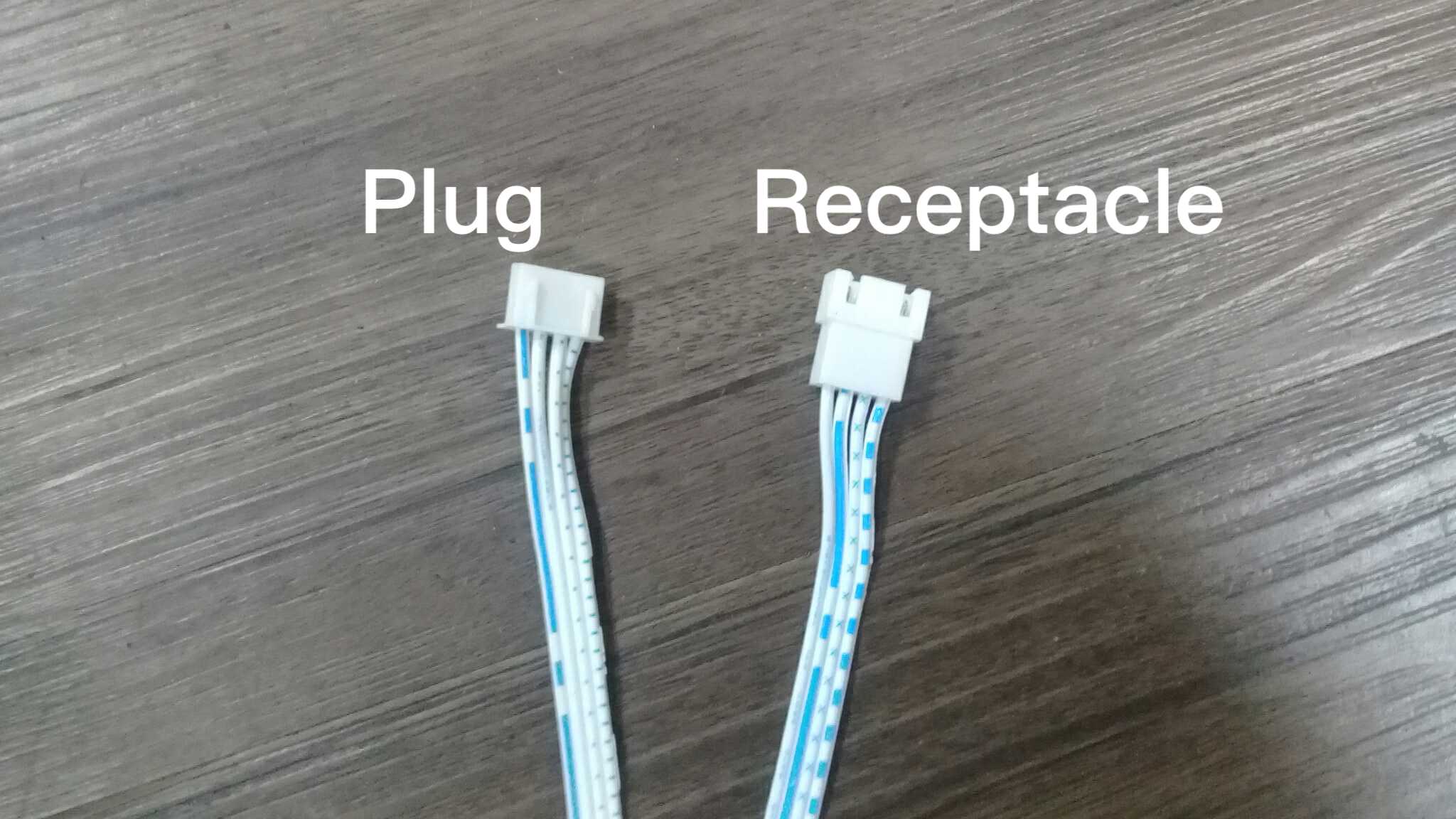

1.7 Det finns 2 kablar i omkopplarlådan. En är en kontakt och den andra är ettuttag.

1.8 Anslut omkopplarlådans kontaktkabel till Y-axelmotorporten på moderkortet.

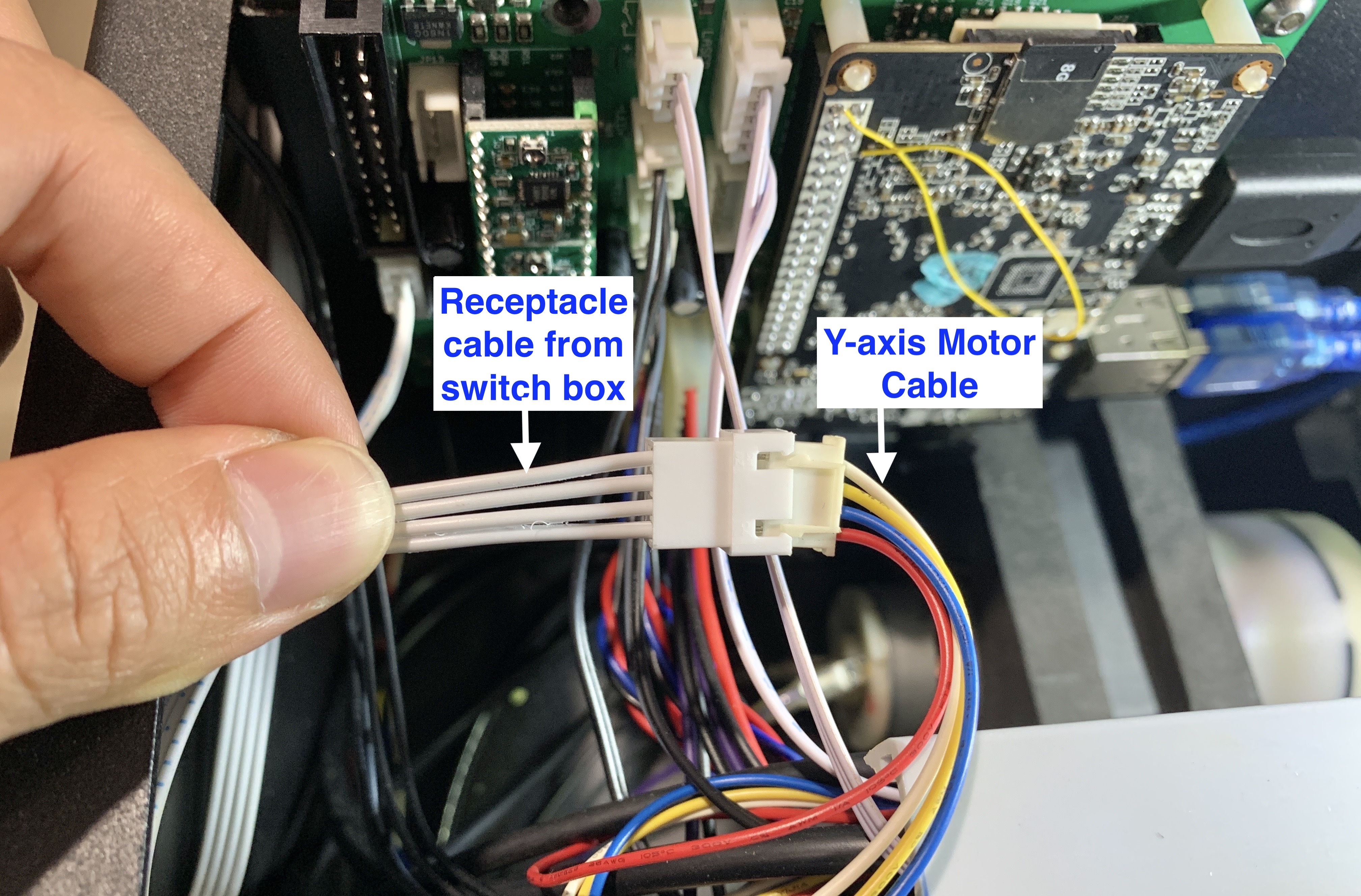

1.9 Anslut Y-motorkabeln som du kopplade ur från moderkortet till omkopplarlådans uttagskabel.

1.10 Anslut plotterkortets kabel.

*Dubbelkontrollera att alla kablar är korrekt anslutna.

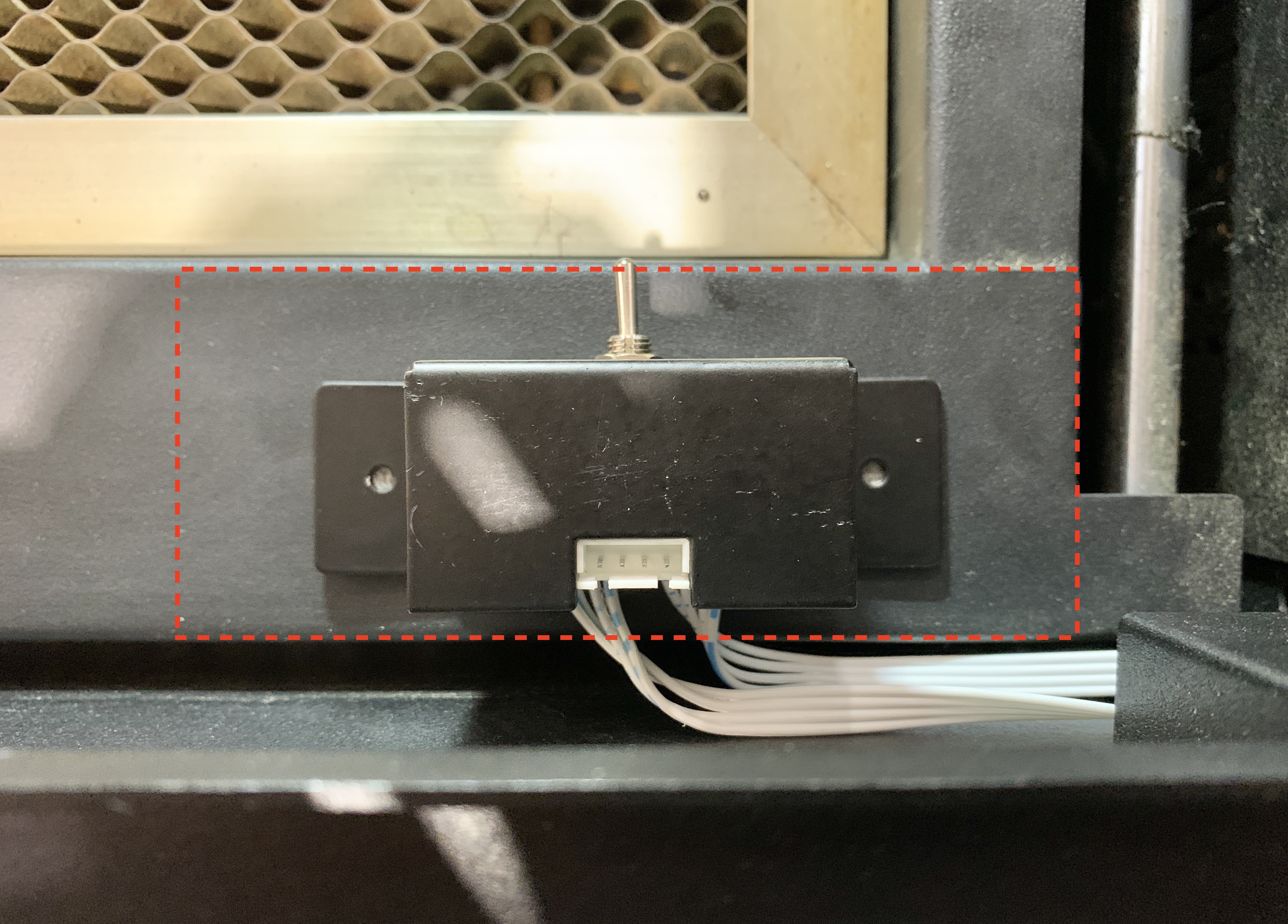

1.11 Sätt fast etiketterna på omkopplarlådan och fäst den på höger sida längst ner i kammaren.

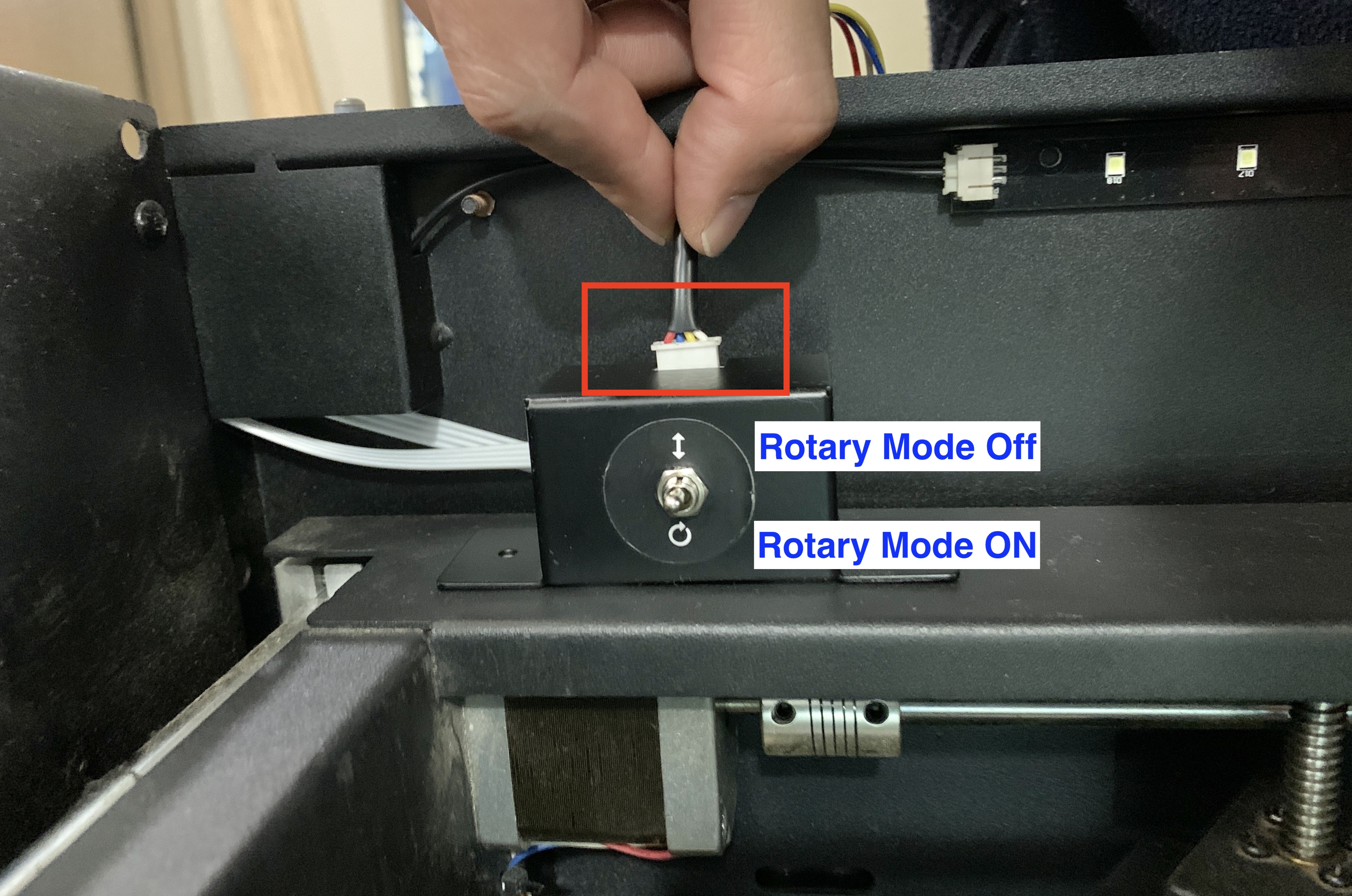

1.12 Sätt in den svarta kabeln från huvudenheten i omkopplarlådan. Håll omkopplaren i avstängt läge (↕) tills du uppmanas att slå på den.

1.13 Montera T-handtaget på höger sida av huvudenheten.

 1.14 Se till att rotationsomkopplaren är i avstängt läge. Om den är påslagen innan du uppmanas till det kan det ge förvirrande felkoder.

2. Inställning

2.1  Uppdatera den inbyggda programvaran till den senaste versionen. Här är vägledningen för uppdateringen av den inbyggda programvaran.

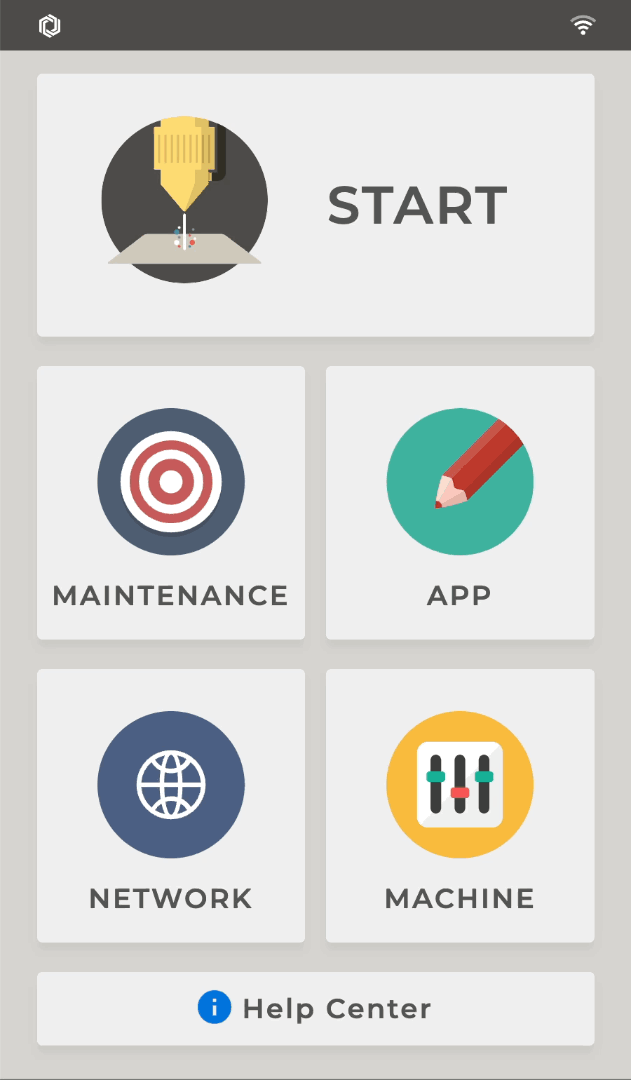

2.2 Ställ in rotationsinställningarna på maskinens kontrollpanel: MACHINE > Hardware Settings > Rotary Setting > Rotary 1.0 > OK.

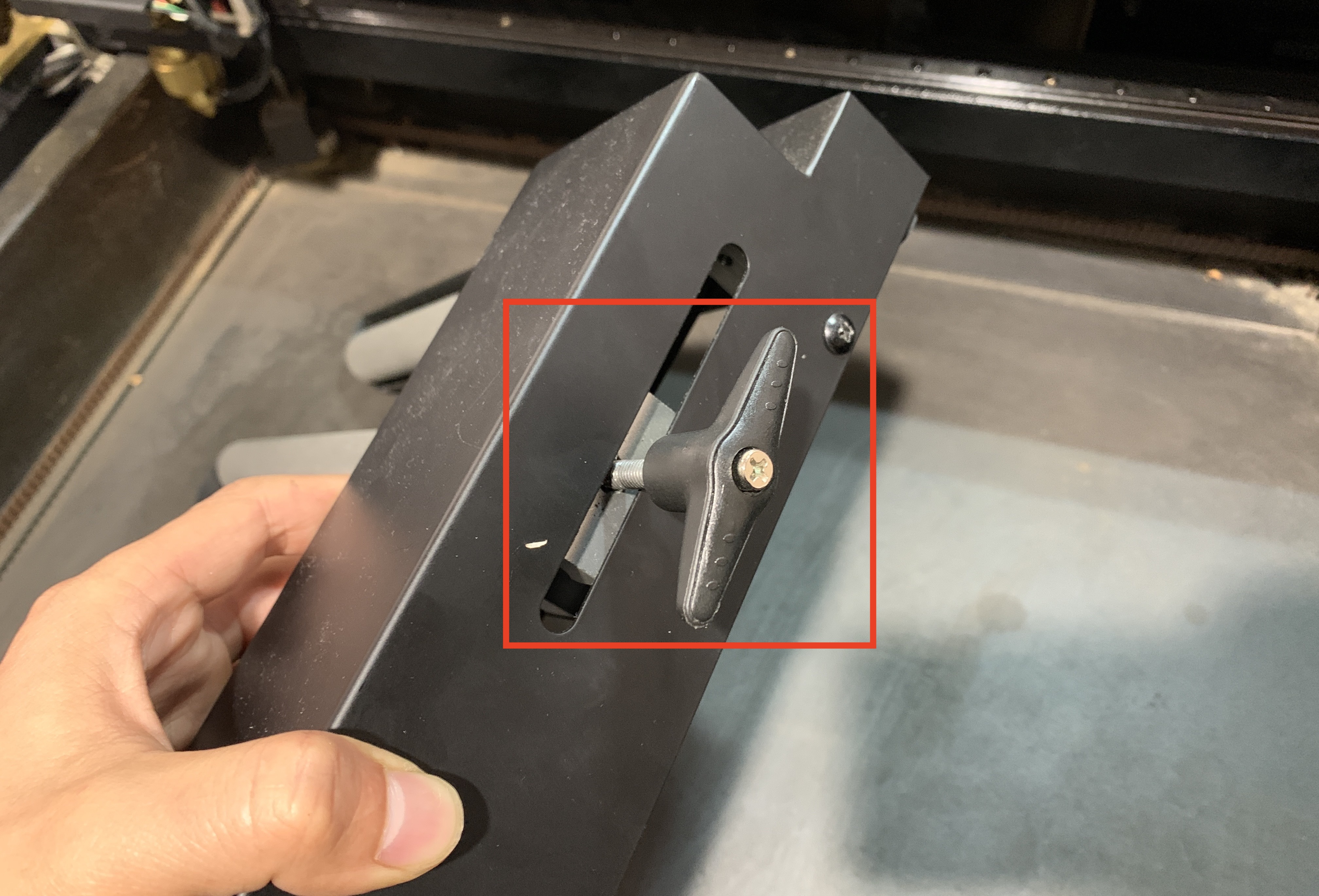

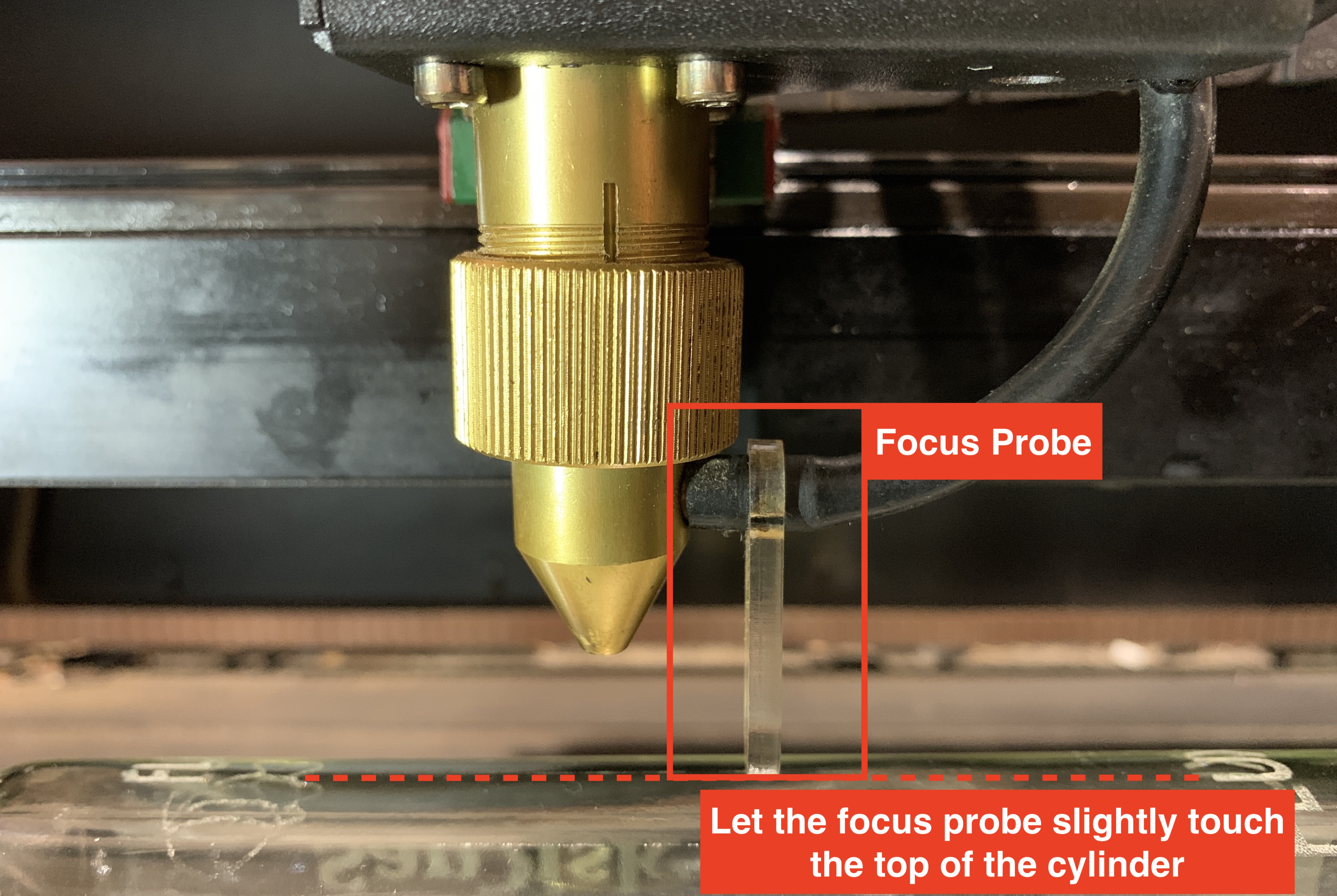

2.3 Placera delarn mellan de två rullarna. Justera avståndet mellan rullarna så att delarns övre del vidrör fokusproben. Fixera avståndet genom att dra åt T-handtaget.

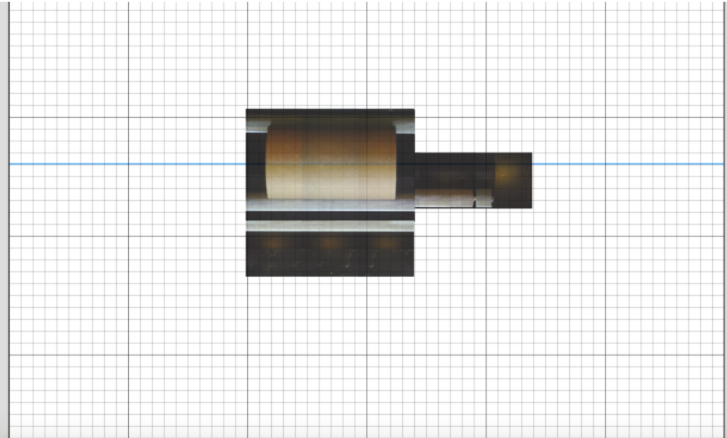

 2.4 Använd kameraförhandsvisningen och dra den blå linjen till objektets mitt. Håll Ställ omkopplaren i läget med dubbelriktade pilar (↕) när du använder kameraförhandsvisningen.

2.5 Eftersom delarns delar inte alla ligger i fokalplanet kommer du att se förhandsvisningen med en förskjutning. Klicka på kameramarkören högst upp på objektet igen.

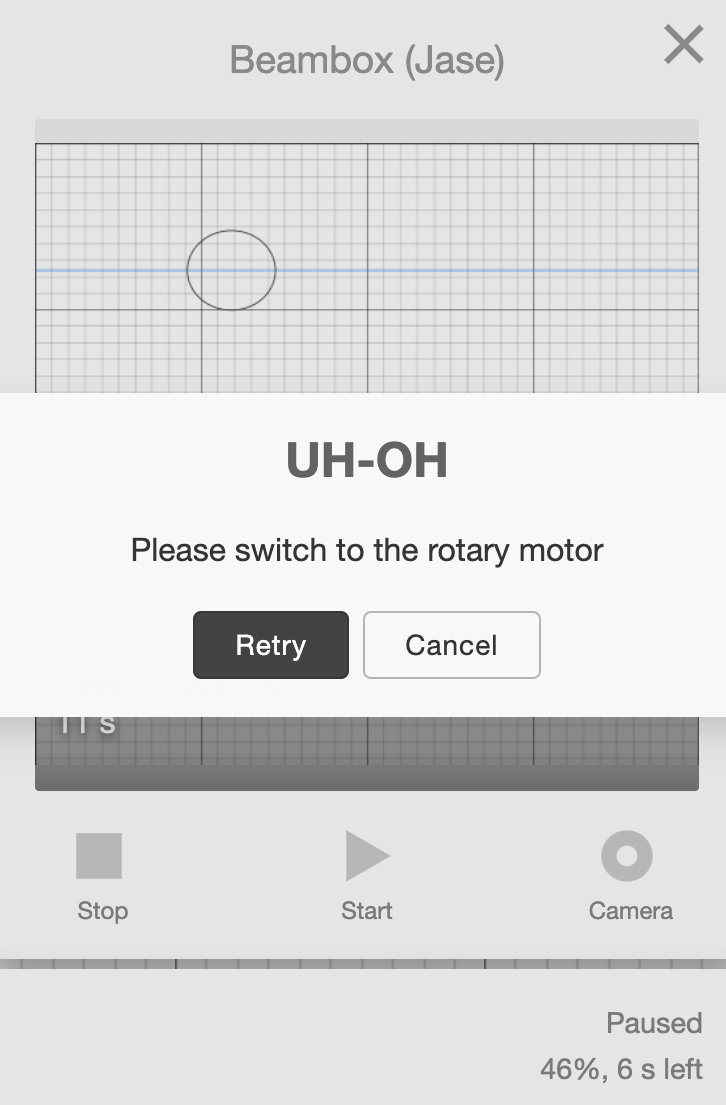

2.6 Efter att du klickat på start, kommer en påminnelse att be dig att aktivera rotationsmodulen(↻).

2.7 Stäng locket och klicka på START för att fortsätta arbetet.
