LightBurn Bridge-kabel - Beambox(Pro)

 Ansvarsfriskrivning

För att använda LightBurn för att styra Beambox(Pro) bör du ladda ner den officiella versionen av LightBurn-programvaran. Eftersom LightBurn är tredjepartsprogramvara kan FLUX inte hållas ansvarigt för eventuella förluster som orsakas av dess användning.

Beambox(Pro):s inbyggda programvara har genomgått omfattande tester, men det är fortfarande möjligt att vissa funktioner i LightBurn-programvaran inte är helt kompatibla med maskinen. Om fel uppstår på grund av inkompatibilitet, vänligen följ instruktionerna i länken nedan för att korrekt rapportera problemet till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]

Innan du börjar

1. Vänligen uppdatera den inbyggda programvaran till v4.2.1 eller senare.

- Välj "MACHINE → Update to the latest Firmware" på Beambox(Pro):s kontrollpanel.
- Du kan också uppdatera den inbyggda programvaran via Beam Studio
Ladda ner den inbyggda programvaran från officiella webbplatsen. Klicka sedan på "Machine→ Update Firmware" Därefter, uppdatera maskinens inbyggda programvara till den valda versionen genom att välja programvarufilen på datorn.

2. Ladda ner denna konfigurationsfil: Beambox Pro_Preset or Beambox_Preset (Ladda ner efter enhetsmodell.)

Obs: Konfigurationsfilen vi tillhandahåller innehåller G-koden och baudhastighets-inställningar. Om du inte använder konfigurationsfilen, vänligen ställ in den separat i "Enhetsinställningar."

(Se denna artikel för mer information)

LightBurn-inställningar

För att ladda ner LightBurn, klicka här.

1. Öppna LightBurn och klicka på "Enheter" i Laser -fliken.

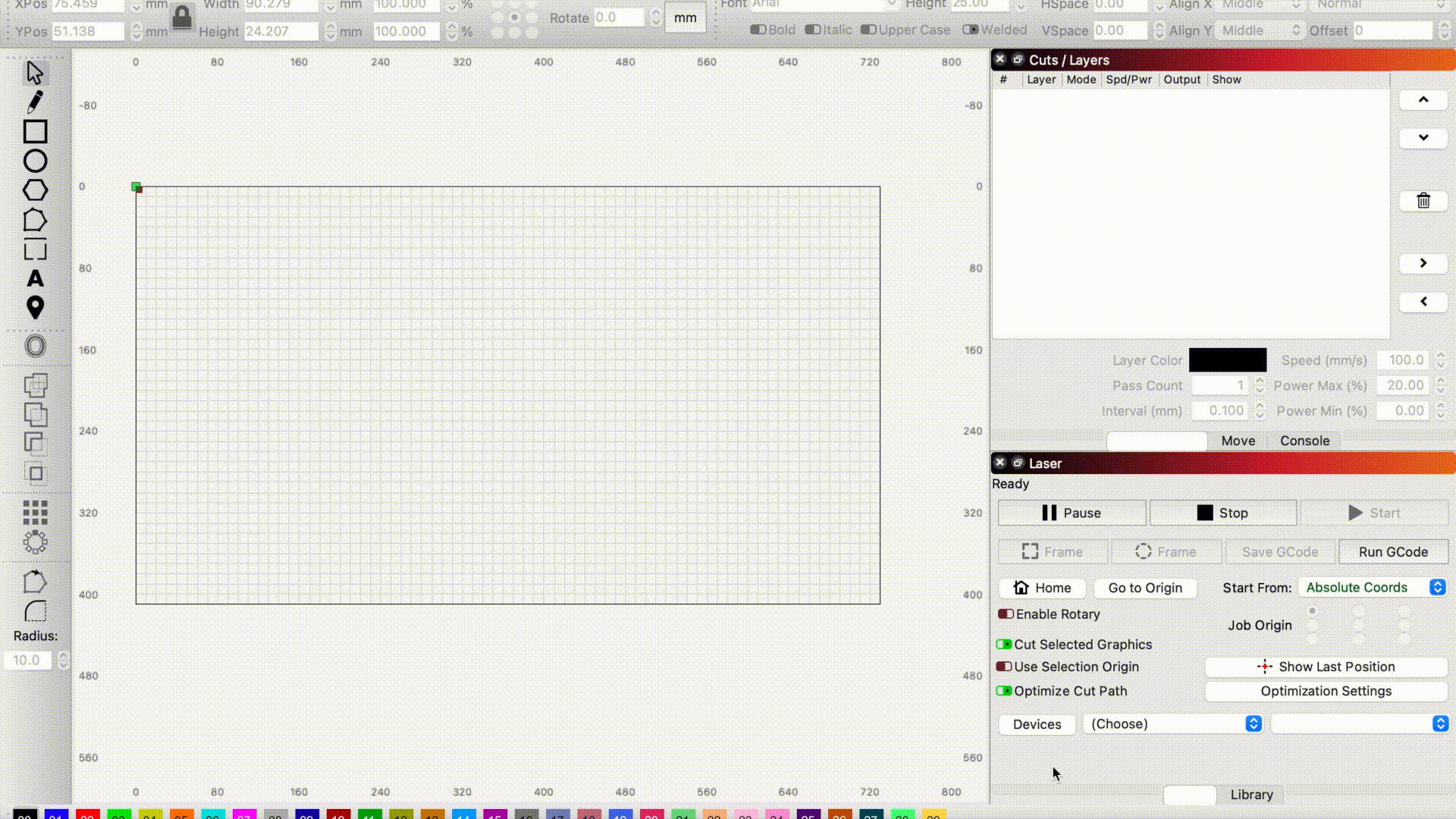

2. Klicka på "Importera" för att importera filen Beambox pro_Preset or Beambox_Preset (Ladda ner efter enhetsmodell.) som du laddade ned.

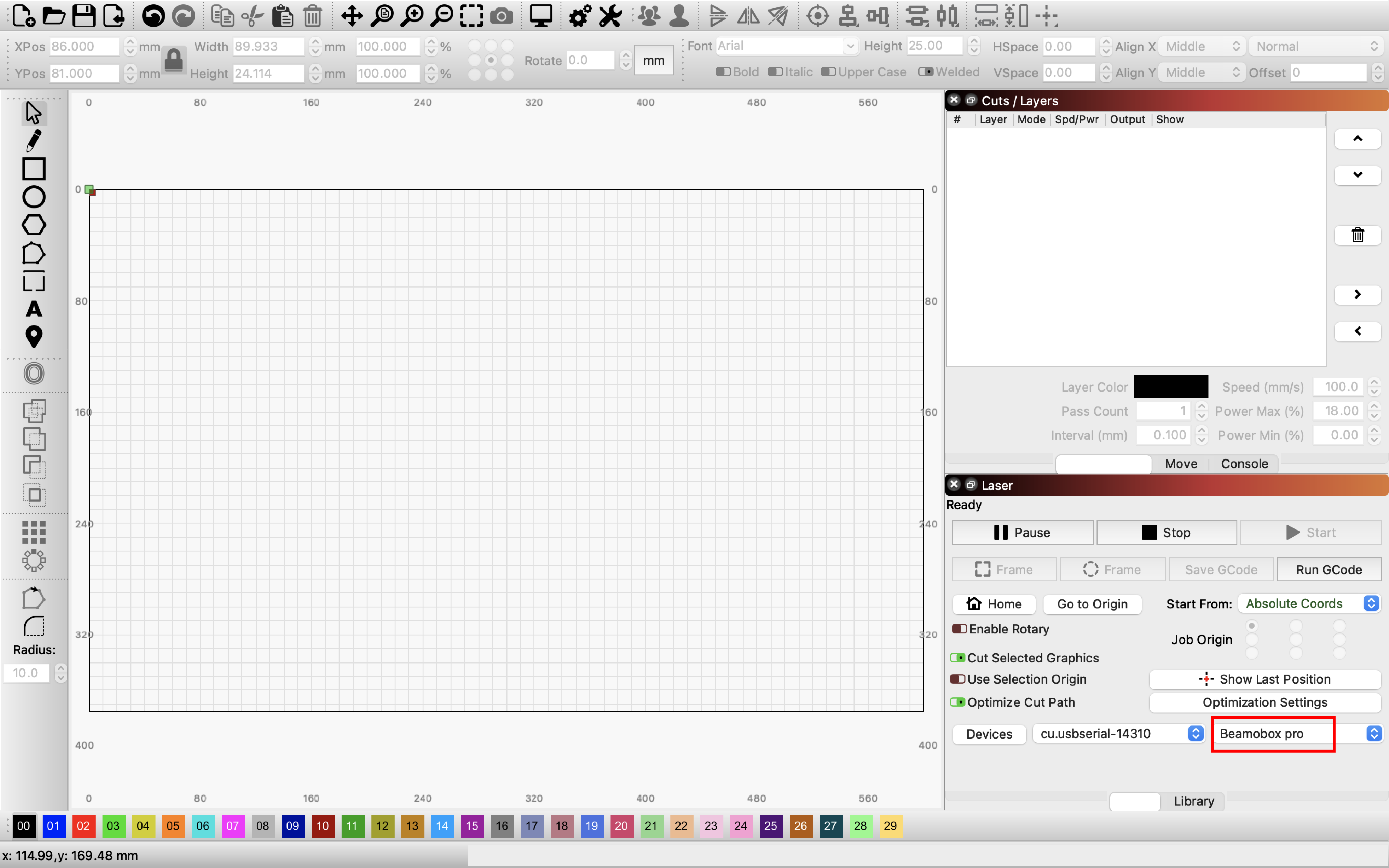

3. Följande enhetsinformation kommer att visas när filen har importerats framgångsrikt.

Anslut din dator till maskinen med LightBurn Bridge-kabeln

1. Anslut LightBurn-kabeln till USB-porten på maskinens sida.

（USB-ikonen visas i det övre högra hörnet av maskinens panel för att indikera att en lyckad anslutning har upprättats.)

2. Anslut den andra änden av LightBurn Bridge-kabeln till datorn.

3. Välj rätt USB-portnamn. Att välja fel port kommer att resultera i en misslyckad anslutning. Du kan behöva prova olika portar. Om anslutningen lyckas kommer följande information att visas i Konsol-fliken.

Hempositioneringstest

Om datorn är korrekt ansluten till maskinen kommer maskinen automatiskt att börja hempositionera. Om inte, klicka på hemknappen för att kontrollera om hempositioneringsfunktionen fungerar.

Starta drift

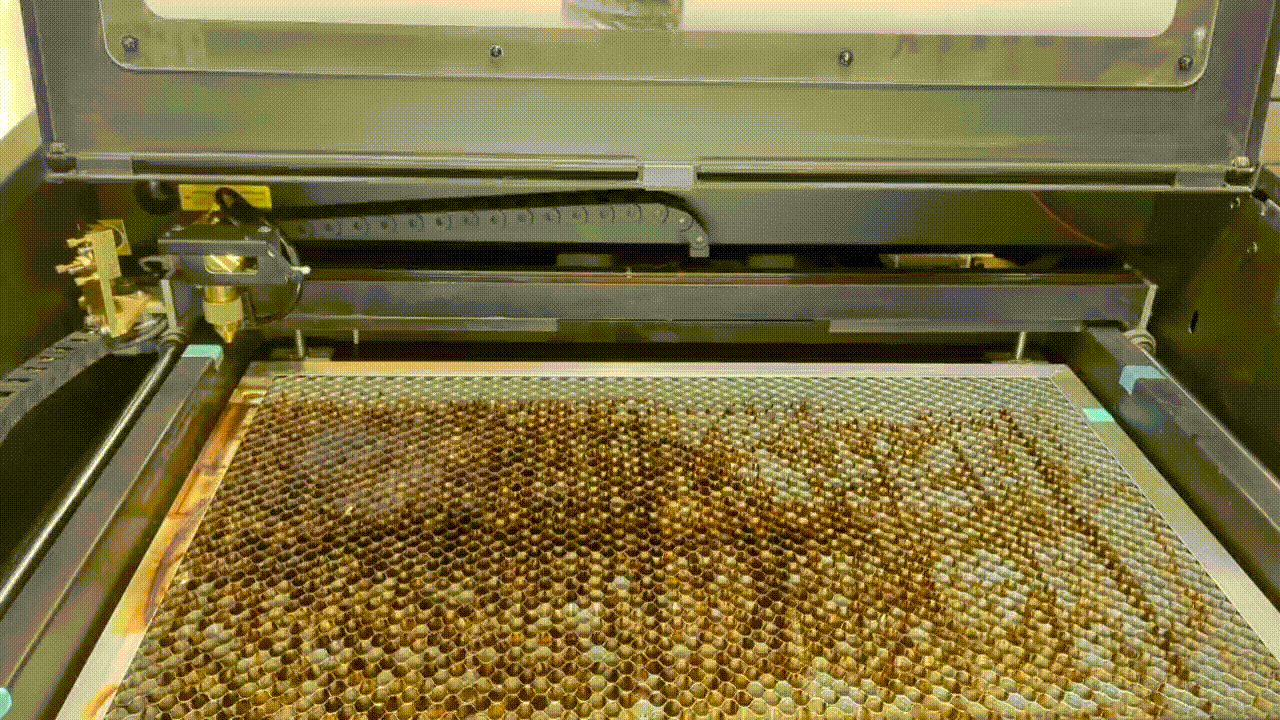

1. Placera materialet i maskinen

2. Fokusering

- Klicka på "Stopp" knappen i "Laser" panelen för att frigöra motorn.

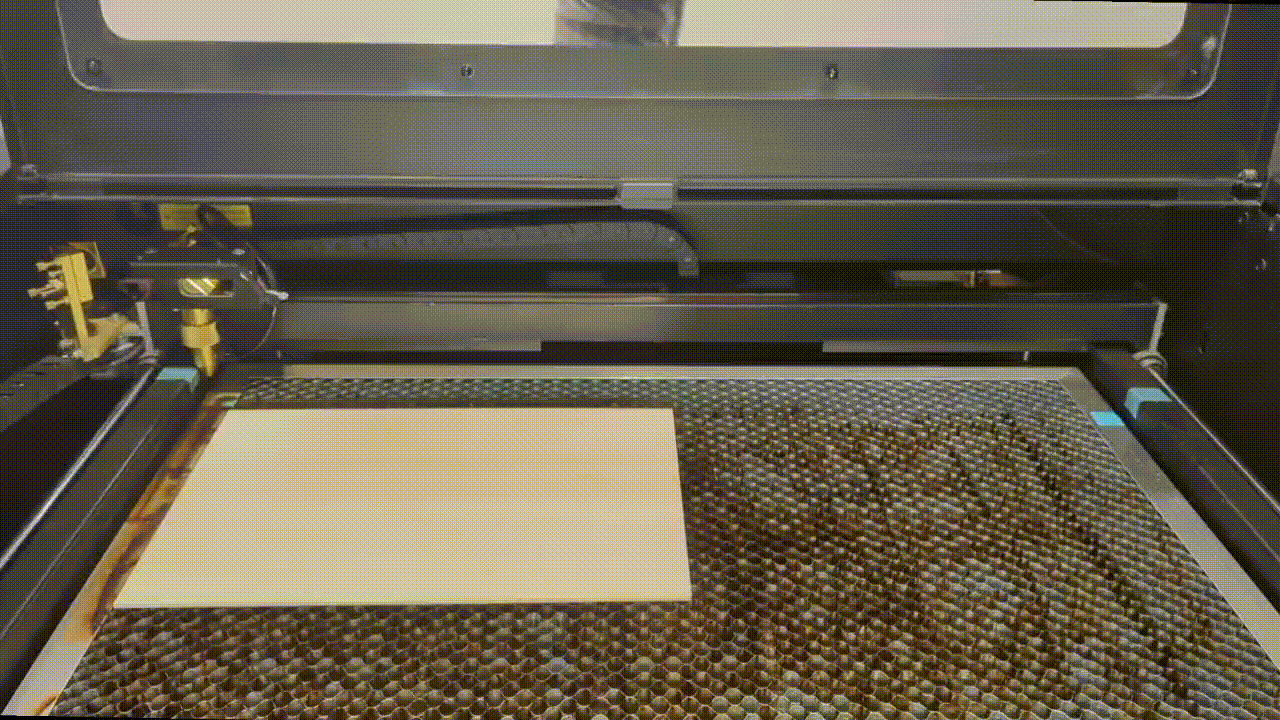

- Flytta laserhuvudet över materialet.

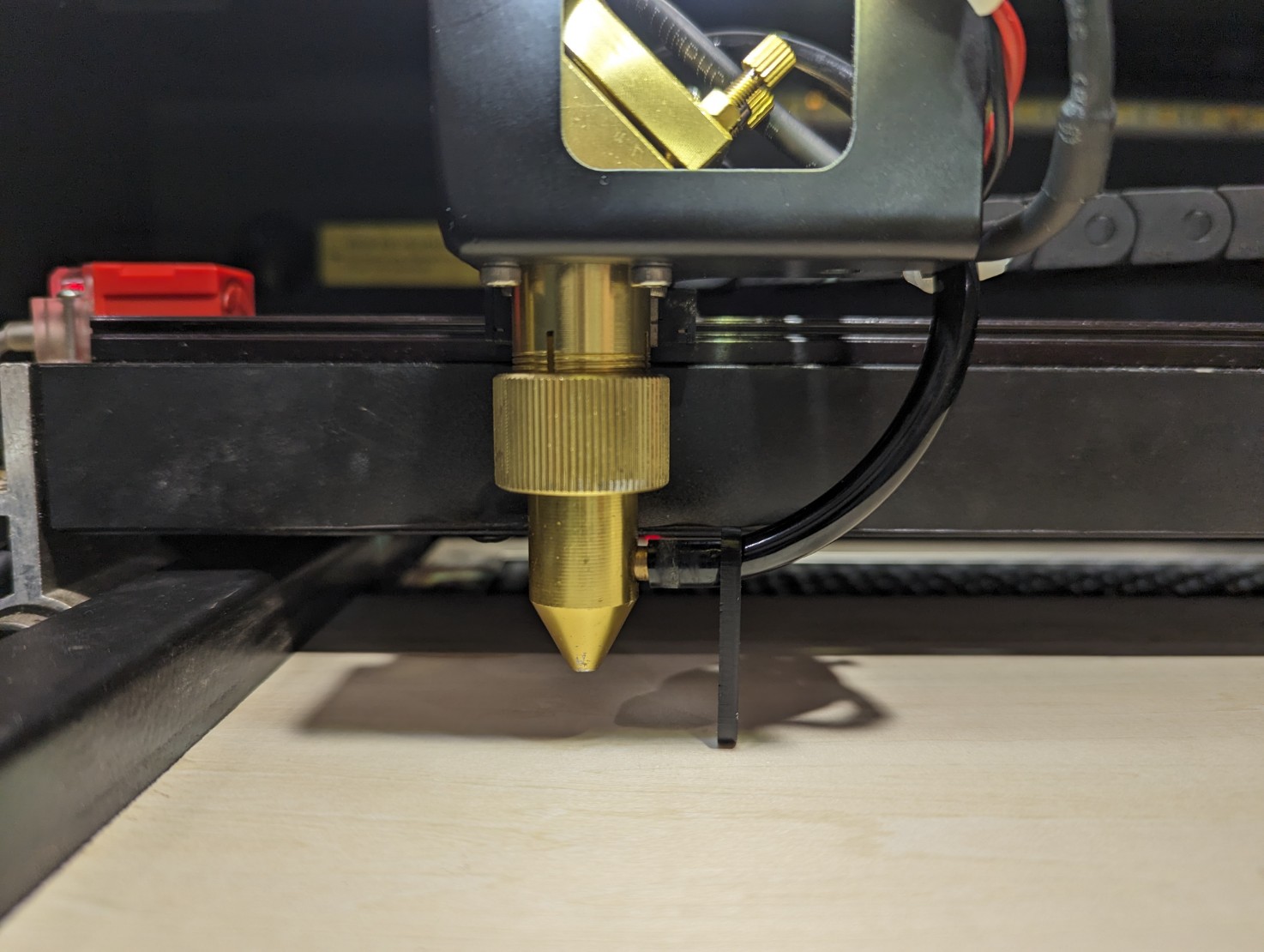

- Använd fokussonden för att justera fokus på Beambox(Pro). Om du har problem med fokuseringen, följ instruktionerna i denna artikel. (Säkerställ att fokusavståndet är korrekt inställt före varje graverings-/skäroperation.)

Observera:

• Se till att maskinen automatiskt frigör motorn inom 3 minuter efter att LightBurn-kontrollen aktiverats. Om motorn är låst under en längre tid kan det skada maskinen. (Klicka på "Stopp" knappen i "Laser" panelen för att frigöra motorn)
• Efter att ha frigort motorn, om du har flyttat laserhuvudet, kom ihåg att trycka på "Hem" för att återställa positionen innan du skickar jobbet. Annars finns det risk för kollision.

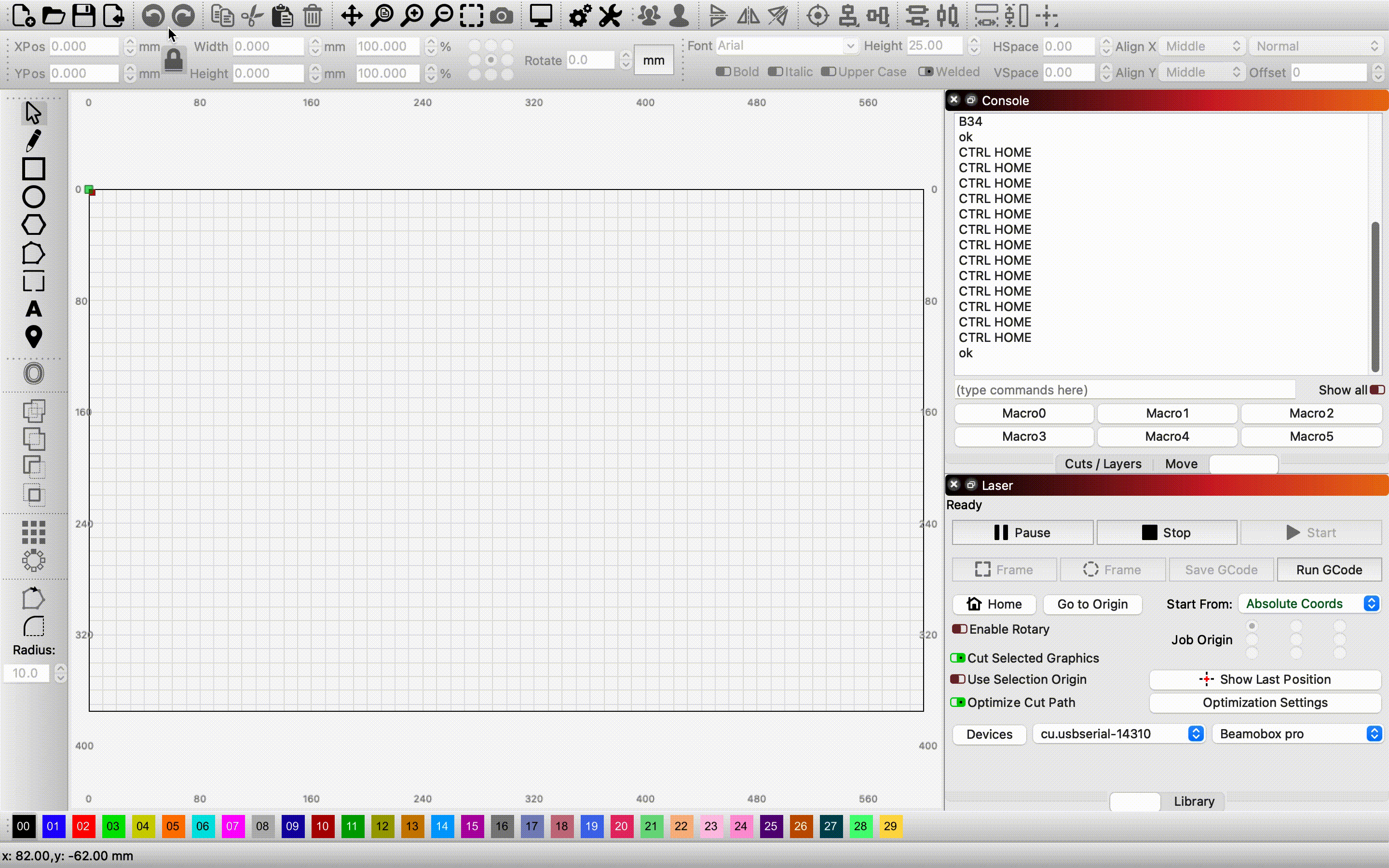

3. Importera en fil till LightBurn

Klicka på ikonen ovan för att importera filen, eller dra och släpp filen direkt i arbetsytan.

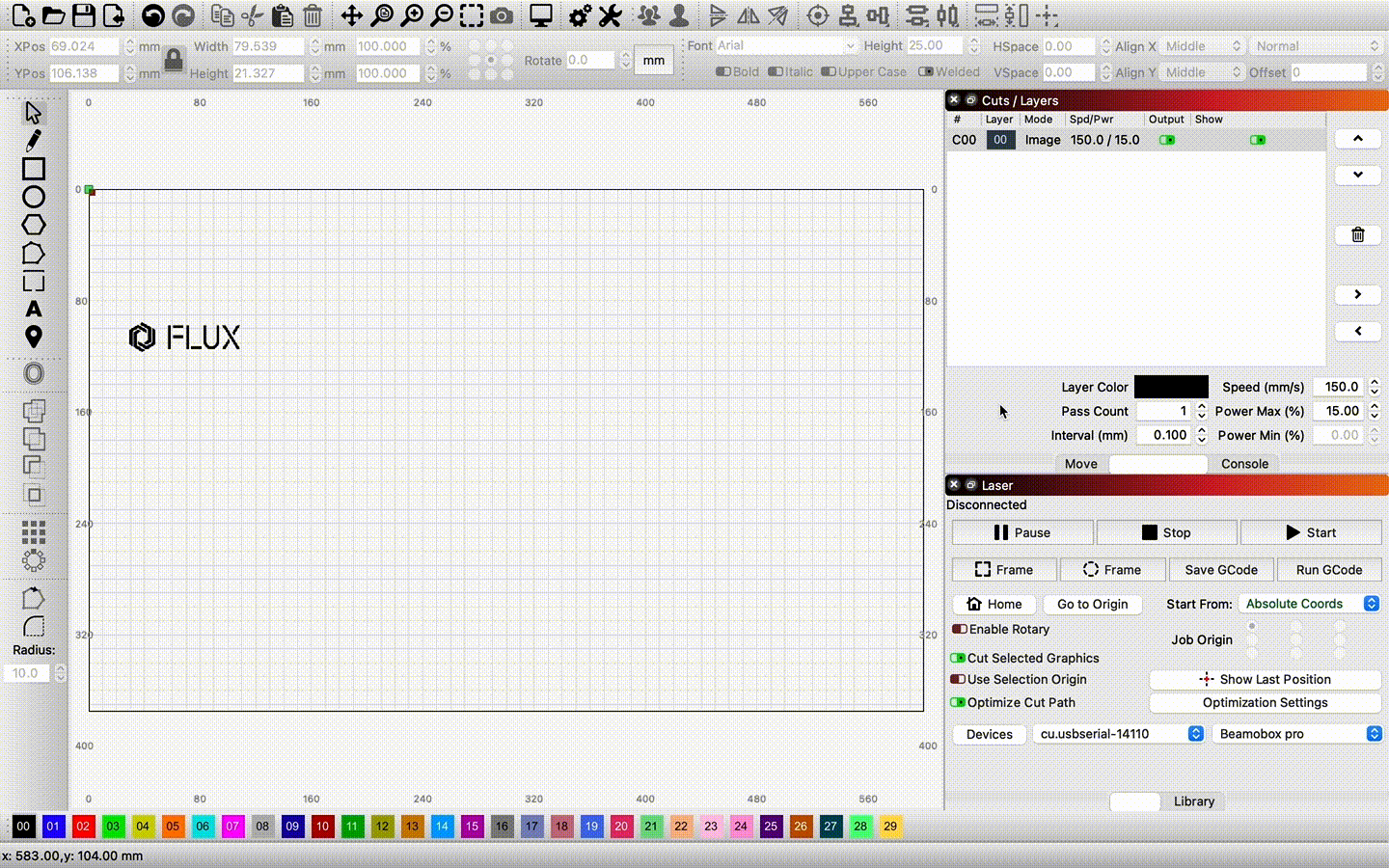

4. Ställ in parametrarna

Klicka på ett mönster eller lager och ställ in parametrarna i det nedre högra hörnet av Skär / Lager -fliken.

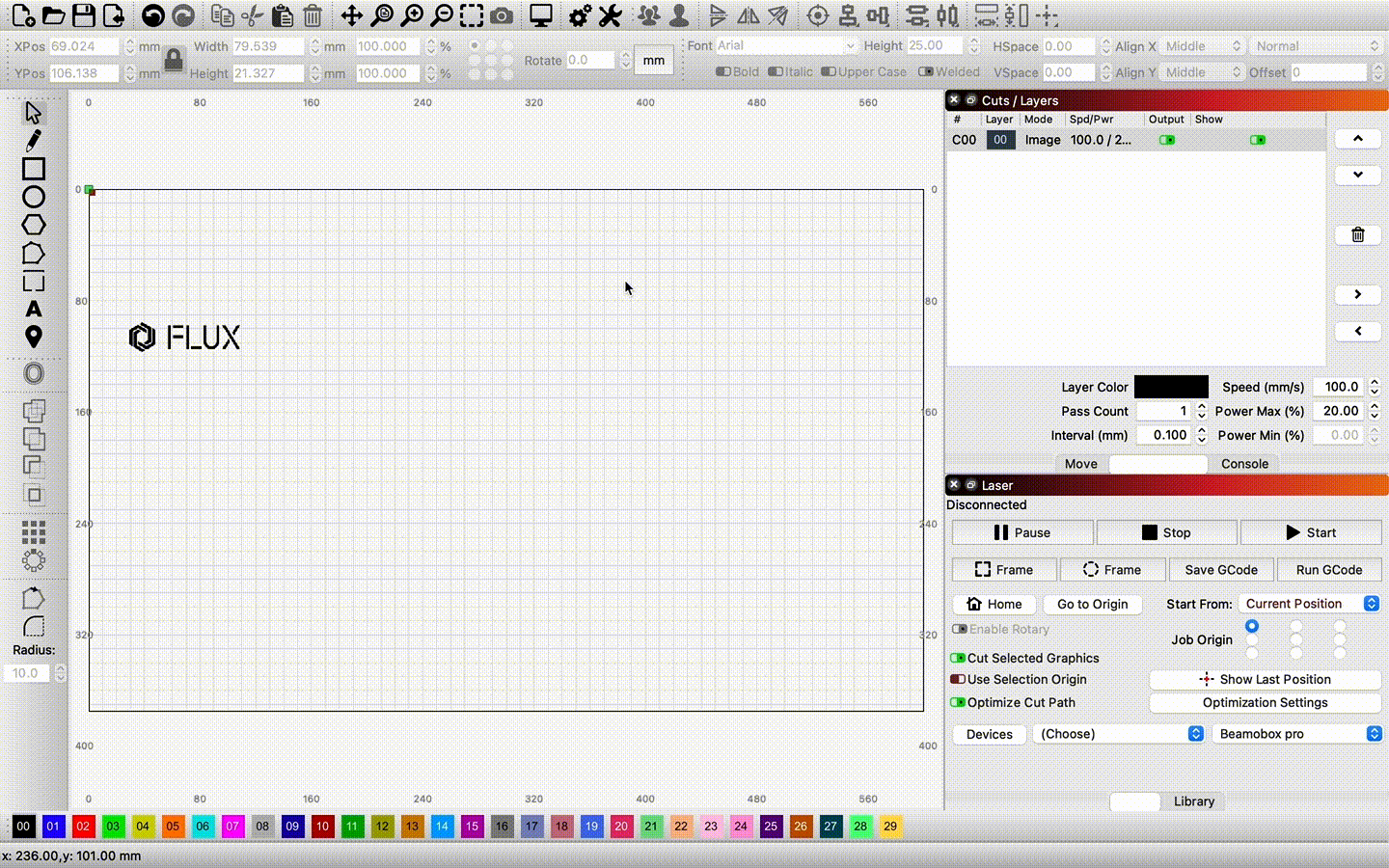

5. Aktivera "Överscanning"-effekten

- Om lagret är inställt på "Fyll, Fyll + linje, Bild eller Offsetfyllning" läge, föreslår vi att du aktiverar "Överscanning" funktionen.

- Dubbelklicka på ett lager för att öppna "Redigeraren för skärinställningar". Aktivera Överscanning-effekten och ange procentvärdet.

Obs: Parameterinställningarna varierar beroende på hastighet och material. Se avsnittet "Rekommenderade inställningar för materialparametrar" i slutet av denna artikel.

6. Ställ in startpositionen

Välj "Absoluta koordinater" i rullgardinsmenyn "Starta från" i Laser -fliken.

Obs! Funktionen "Absoluta koordinater" liknar mycket den i Beam Studio, så vi rekommenderar starkt detta för användare som har erfarenhet av Beam Studio.

Absoluta koordinater

Huvudredigeringsfönstret du ser representerar maskinens arbetsyta. Allt du placerar i detta område kommer att skäras ut på motsvarande plats på maskinen.

7. Klicka på "Hem" i laserpanelen.

Efter att ha frigort motorn, om du har flyttat laserhuvudet, kom ihåg att trycka på "Hem" för att återställa positionen innan du skickar jobbet. Annars finns det risk för kollision.

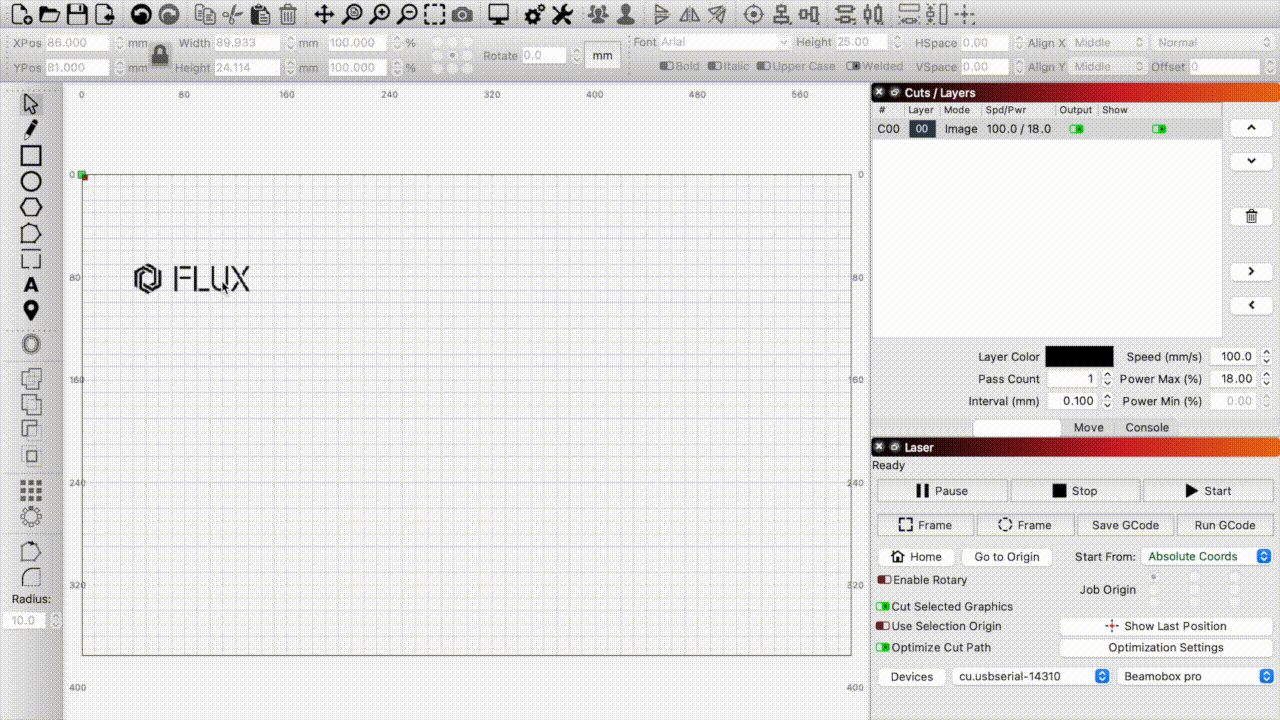

8. Välj bilden du vill förhandsgranska och klicka på "Ram" för att se om mönstret kommer att graveras på den förväntade positionen.

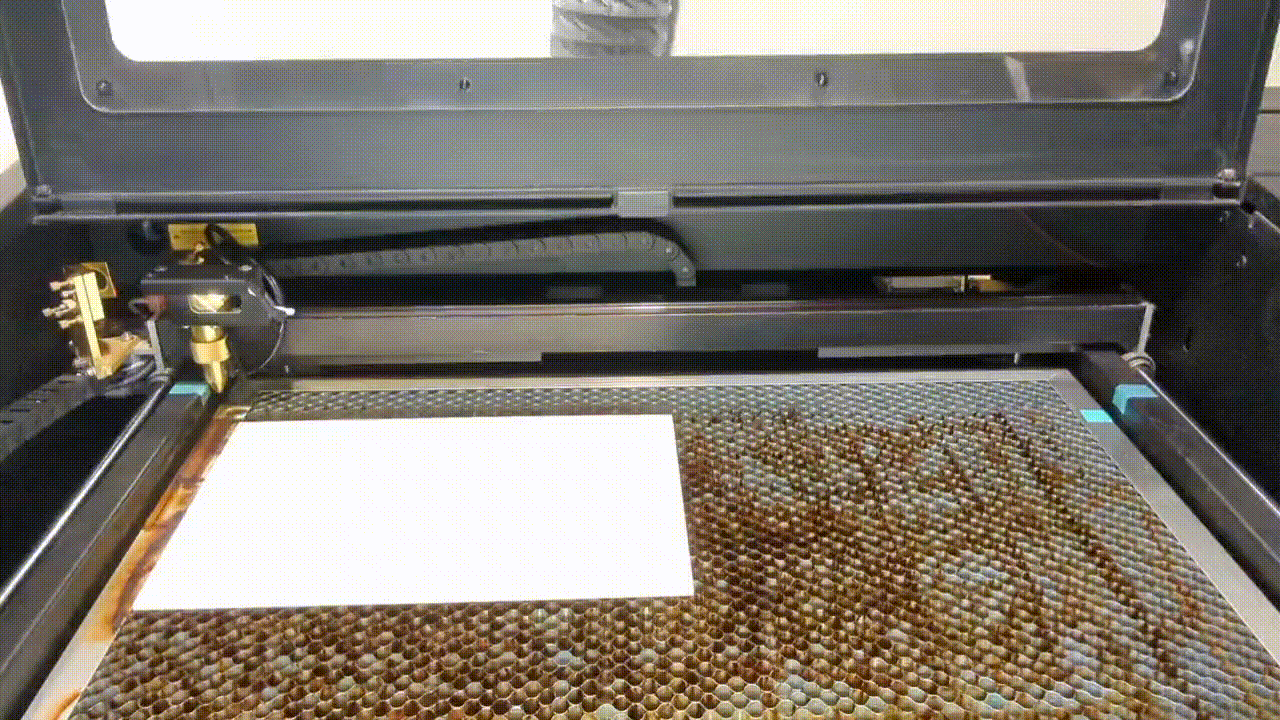

9. Stäng luckan

10. Klicka på "Hem" och skicka jobbet

Välj bilden och klicka på "Starta" i Laser fliken för att skicka jobbet.

Observera: Om du kopplar bort kabeln medan projektet körs avbryts operationen. Se till att kabeln är ordentligt ansluten under jobbets utförande.

11. Graveringsresultat

Obs! Om graveringsresultatet är suddigt, otydligt eller ljust i färgen, kontrollera om laserhuvudet är korrekt fokuserat.

____________________________________________________________________________________

Förutom absoluta koordinater finns det andra alternativ för att ange hur LightBurn ska placera mönstret inom maskinens arbetsområde.

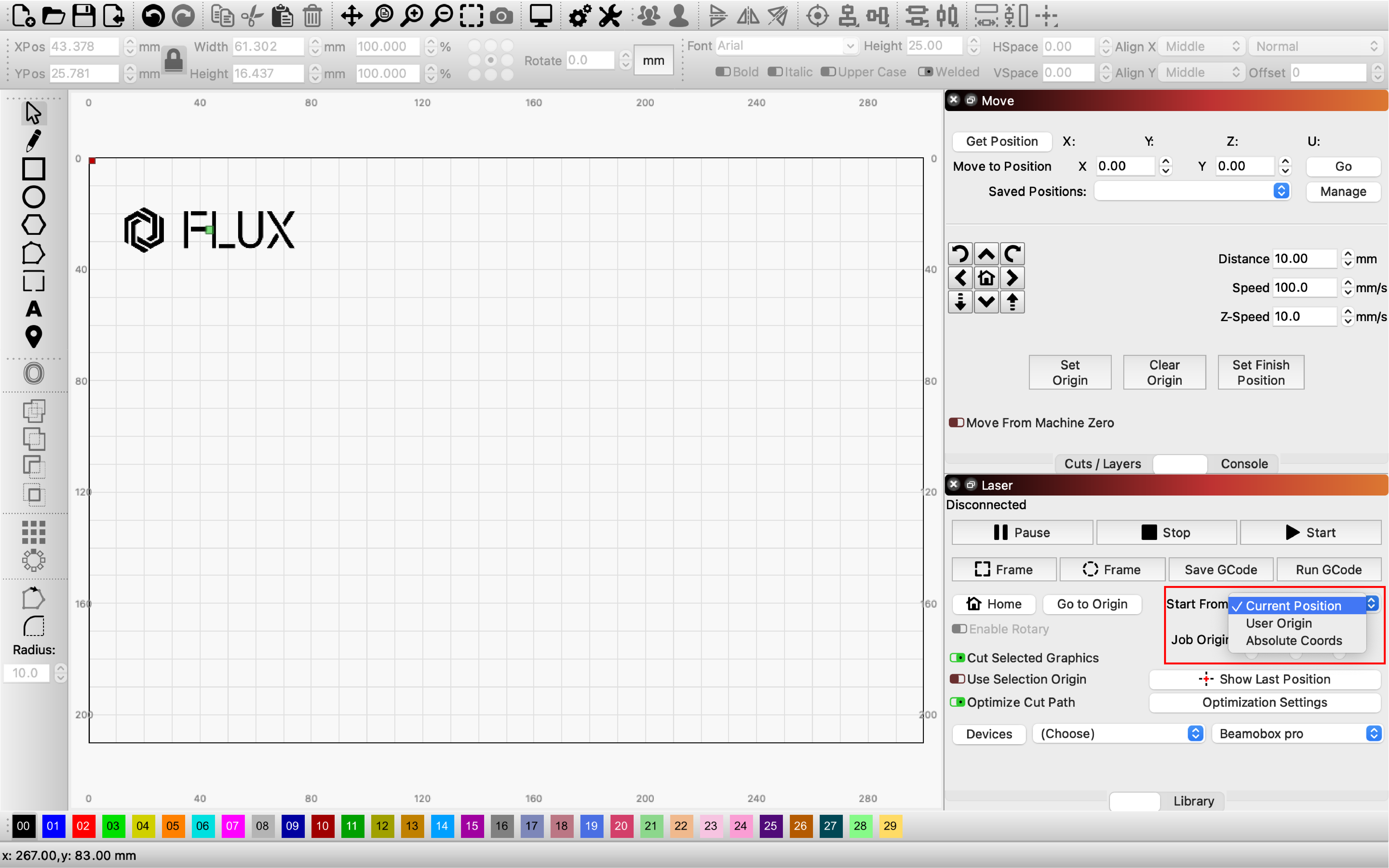

Aktuell position

Jobbet skär/graverar utifrån laserhuvudets aktuella position.

Jobbets startpunkt

Inställning "Jobbets startpunkt" kommer att tala om för LightBurn hur jobbet ska positioneras i förhållande till lasern.

(Den gröna indikatorn för "Jobbets startpunkt" som visas i huvudredigeringsfönstret kommer att flyttas när du ändrar dina inställningar.)

____________________________________________________________________________________

Rekommenderade inställningar för materialparametrar

Beambox

Beambox Pro

_________________________________________________________________________________

Rotationsgravering

Se följande artikel beroende på vilken rotationsmodul du använder.

LightBurn Bridge-kabel - Beambox (Pro) Rotationsmodul 1.0

LightBurn Bridge-kabel - Beambox (Pro) Rotationsmodul 2.0
