Beskrivning:
På grund av komplexiteten bakom orsaken till #904 är det viktigt att notera att läsning av denna artikel kanske inte ger en omedelbar lösning på ditt problem. Genom att noggrant följa stegen nedan kommer du dock att samla värdefull information som kan hjälpa dina återförsäljare eller FLUX Support att mer effektivt identifiera problemet. Detta bidrar i sin tur till att minska den totala tiden som krävs för felsökning.
Möjliga orsaker:
- Systemet misslyckas (uppdatera den fasta programvaran igen, återställ till fabriksinställningar eller formatera om SD-kortet).
- Moderkortet/MB/moderkortet fungerar inte.
- Gränslägesbrytaren fungerar inte.
- Styrskensorna är rostiga eller skadade.
- X-axelns nivå är inte horisontell.
- DriverIC fungerar inte.
- Stegmotorn fungerar inte.
|
Steg 0 - Använd checklistaan medan du går igenom stegen:
Denna checklistaa kommer att användas för att registrera alla dina vidtagna åtgärder i denna artikel.
Efter att ha fyllt i checklistaan, skriv ut den för att spara som PDF och skicka den till din återförsäljare eller FLUX Support vid behov. Detta kommer att vara användbar information för oss att felsöka och begränsa problemet.
Se länken: 5-2-5 #904 Checklista för misslyckad homing (beamo-serien)
Steg 1 - Kontrollera om laserhuvudet är fysiskt fastnat:
- Stäng av maskinen och dra ur nätsladden.
- Flytta laserhuvudet manuellt mot alla fyra hörn.
(*En HEXA används för att demonstrera beteendet i videon.)
Bestäm ditt resultat och nästa åtgärd att vidta:
Steg 1.1 - Smörj skenorna:
- Vänligen se instruktionerna i länken nedan för att smörja skenorna.
[4-3-1 Smörjning]
- Efter smörjning, försök att flytta laserhuvudet igen och se om det kan röra sig som i Steg 1.
Bestäm ditt resultat och nästa åtgärd att vidta:
- Ja, den kan flyttas som i videon i Steg 1. >> Problem löst
|
|
Exempel på foton eller videor för rapportering:
|
X-axelskena:
|
|
Y-axelskena - Vänster:
|
|
Y-axelskena - Höger
|
|
Steg 2 - Uteslut möjligheten till problem med den inbyggda programvaran:
Ibland kan hempositioneringsproblemet orsakas av att den inbyggda programvaran är felaktigt installerad.
Att återställa systemet är ett enkelt och snabbt sätt att åtgärda hempositioneringsproblemet.
-
Först av allt, försök att återställa huvudkortets inställningar.
(Maskin > Hårdvaruinställningar > Återställ huvudkortets inställningar)
-
Försök sedan att återställa till fabriksinställningar. (Maskin > Återställ till fabriksinställningar)
-
Slutligen, uppdatera till den senaste firmware och försök att utföra hempositionering igen.
(Maskin > Uppdatera till den senaste firmware) eller så kan du använda Beam Studio för att uppdatera. (Länk)
Bestäm ditt resultat och nästa åtgärd att vidta:
- Ja, hempositioneringen är nu korrekt utförd efter återställningen >> Problem löst
|
Steg 3 - Kontrollera maskinens beteende vid hempositionering:
Vänligen starta maskinen och tryck på "Underhåll" för att starta hempositionering och avgör vilket beteende som liknar din maskins och vidta åtgärder därefter.
-
Beteende #1:
Laserhuvudet rör sig inte och är inte låst.
Det kan dock flyttas manuellt medan panelen visar "Hempositionering".
(*En HEXA används för att demonstrera beteendet i videon.)
|
-
Beteende #2:
Rörelseriktningen är motsatt eller huvudet rör sig fram och tillbaka.
(Den korrekta rörelsen är att gå uppåt först och sedan åt vänster. Det kommer aldrig att gå nedåt eller åt höger vid hempositionering.)
(*En HEXA används för att demonstrera beteendet i videon.)
|
-
Beteende #3:
Huvudet når toppen eller det övre vänstra hörnet men det stannar inte och avger ett malande ljud.
(*En HEXA används för att demonstrera beteendet i videon.)
|
-
Beteende #4:
Huvudet gör ett slipande ljud även om det inte når toppen eller det övre vänstra hörnet.
(*En Beambox Pro används för att demonstrera beteendet i videon.)
|
-
Beteende #6:
Huvudet skakar några gånger och sedan dyker felet upp eller så når det toppen och skakar, sedan dyker felet upp.
(*En HEXA används för att demonstrera beteendet i videon.)
|
-

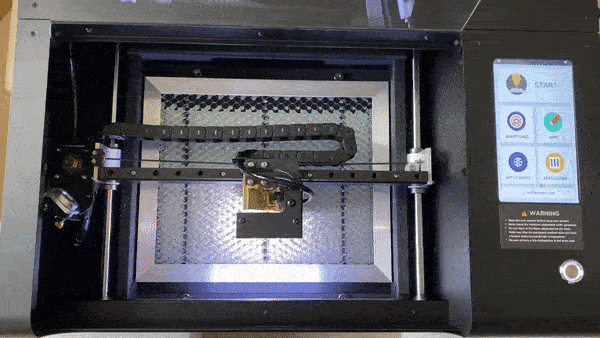

Beteende #7:
Huvudet studsar tillbaka när det rör sig uppåt mot Y-axeln.
(*En beamo används för att demonstrera beteendet i videon.)

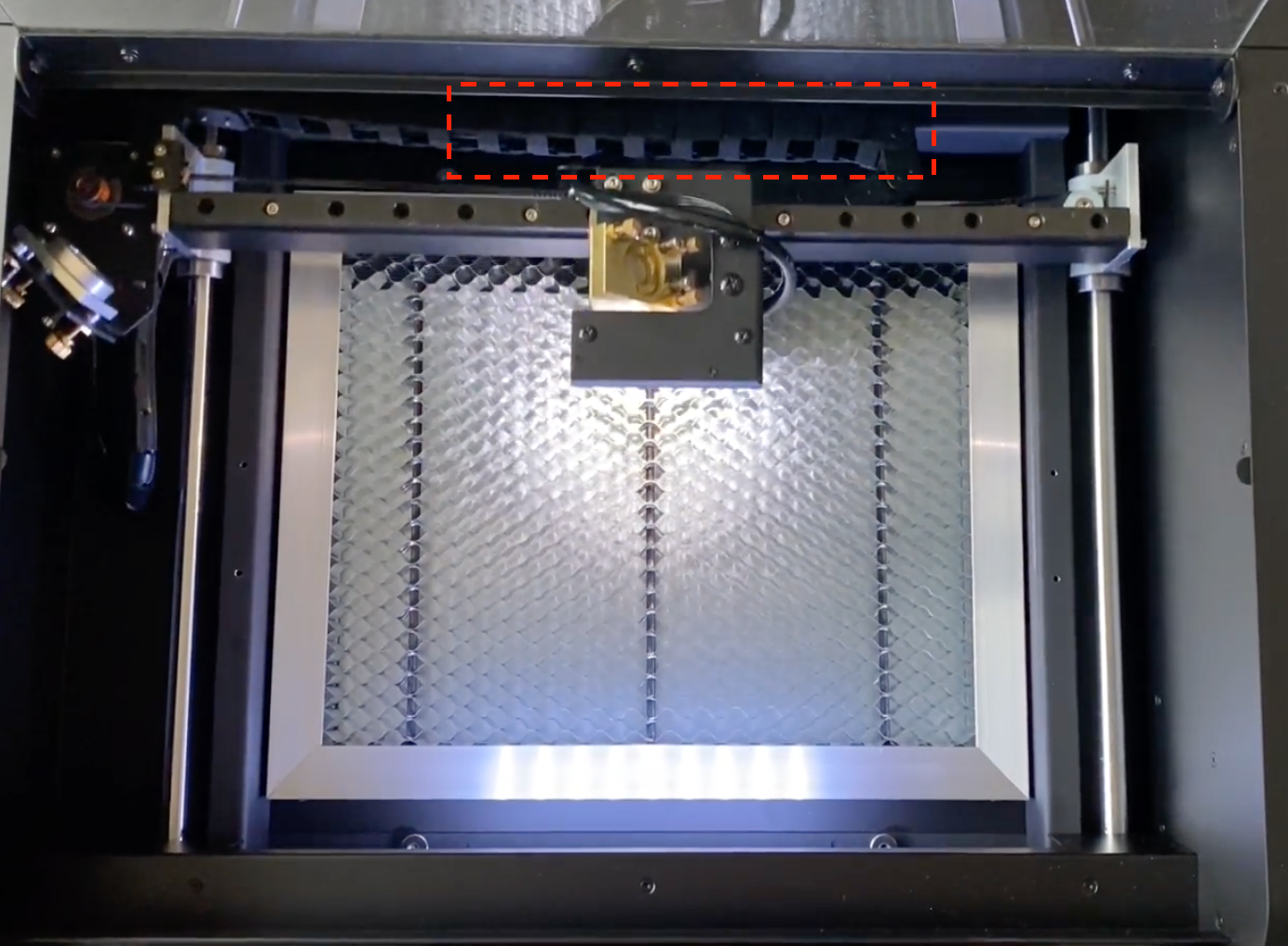

- Detta orsakas troligen av att plastkedjan träffar maskinens ram.
Manuell justering av kedjan genom att dra den uppåt eller trycka den nedåt föreslås för att lösa problemet.
|
|
Steg 4 - Reflasha SD-kortet:
Ibland, om operativsystemet på SD-kortet är skadat, kommer hempositioneringsproblemet inte att åtgärdas genom att återställa och uppdatera den fasta programvaran. Det måste skrivas om helt genom att reflasha SD-kortet.
Bestäm ditt resultat och nästa åtgärd att vidta:
- Ja, hemgången görs nu korrekt efter omflashningen >> Problem löst.
|
Steg 5 - Byt ut DriverIC:
DriverIC är en komponent på moderkortet och den används för att driva motorn för att få laserhuvudet att röra sig i olika riktningar. I detta steg kommer vi att testa om hemgångsproblemet orsakas av DriverIC.
- Stäng av maskinen.
- Öppna fronthöljet för att hitta moderkortet. Vänligen se article där det nämns hur man öppnar höljet.
- Koppla ur DriverIC för X-axeln. Vänligen se diagrammet.
(Se till att du kommer ihåg vilken IC som ursprungligen var för vilken axel)
- Koppla ur DriverIC för Y-axeln. Vänligen se diagrammet.
- Byt ut båda DriverIC och se till att riktningen är densamma som i diagrammetmet.
- Starta maskinen och försök att göra homing igen.
Demonstration:
(Denna video visar byte av IC för X-axeln och Y-axeln.)
Bestäm ditt resultat och nästa åtgärd att vidta:
-
Homing fungerar nu korrekt >> Problem löst
- Möjlig orsak: felaktig anslutning
|
Steg 6 - Kontrollera gränslägesbrytare:
En gränslägesbrytare används för att stoppa laserhuvudet när det når slutet.
Problem med homing kan orsakas av en felaktig gränslägesbrytare vilket resulterar i att laserhuvudet inte stannar eller stannar för tidigt.

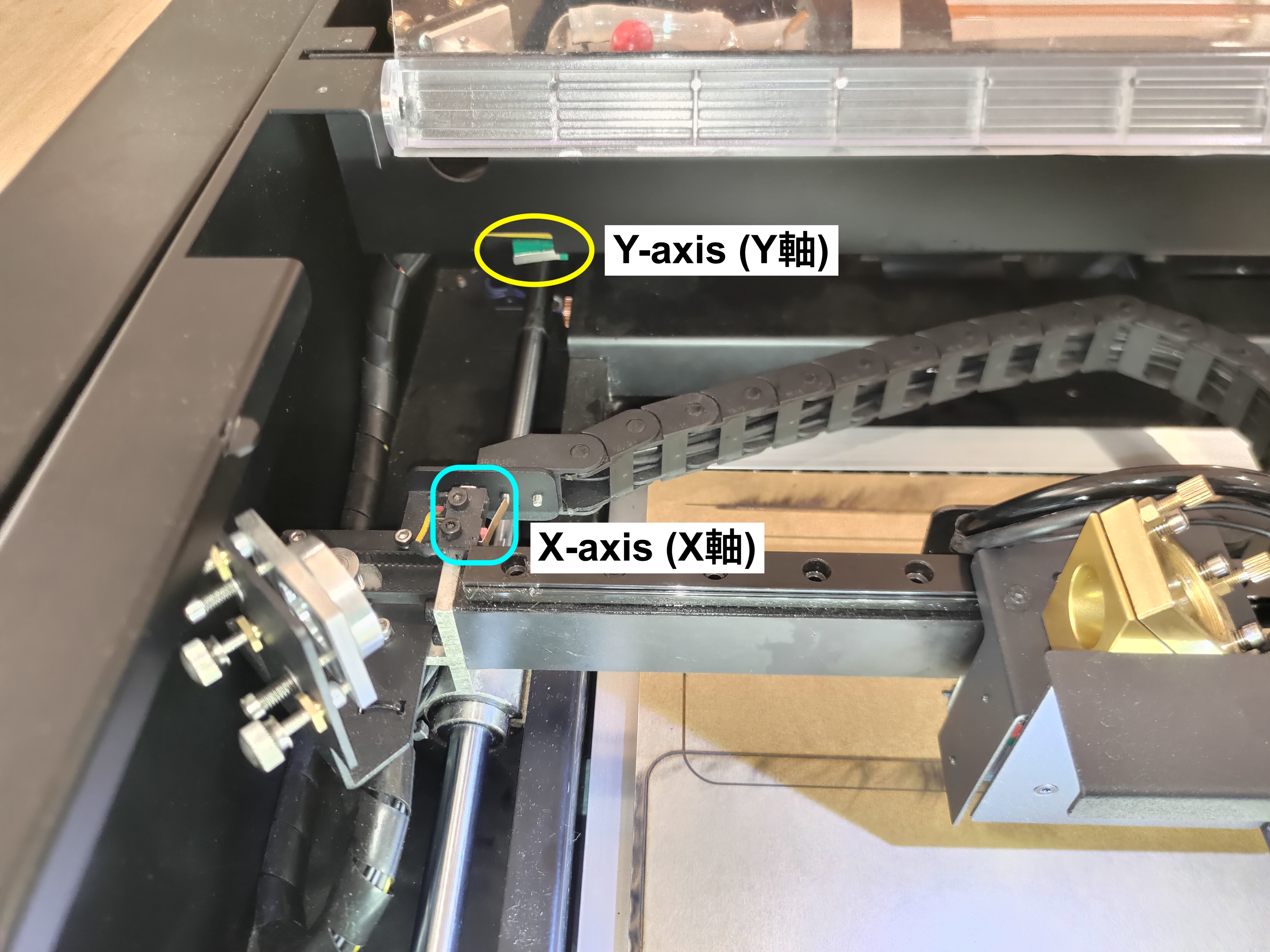

- Gränslägesbrytarnas placering för beamo:
- Vänligen se videon nedan för att kontrollera om dina gränslägesbrytarikoner reagerar korrekt när de trycks in. (Intryckt = ikonen stängs / Ej intryckt = ikonen öppnas)
(*En HEXA används för demonstration i videon.)
Bestäm ditt resultat och nästa åtgärd att vidta:
Steg 7 - Kontrollera X-axelns nivå:
- Se länken nedan för hur man testar och justerar X-axelns nivå.
Se till att remskivan/hjulet inte är löst med hänvisning till slutet av videon.
[5-29 Justering av X-axelns nivå]
Bestäm ditt resultat och nästa åtgärd att vidta:
- Maskinen kan nu gå till hemläge efter justeringen >> Problem löst
(Möjlig orsak: X-axeln var felplacerad.)
|
Steg 8 - Lägga till skum för att utlösa Y-axelns gränslägesbrytare:

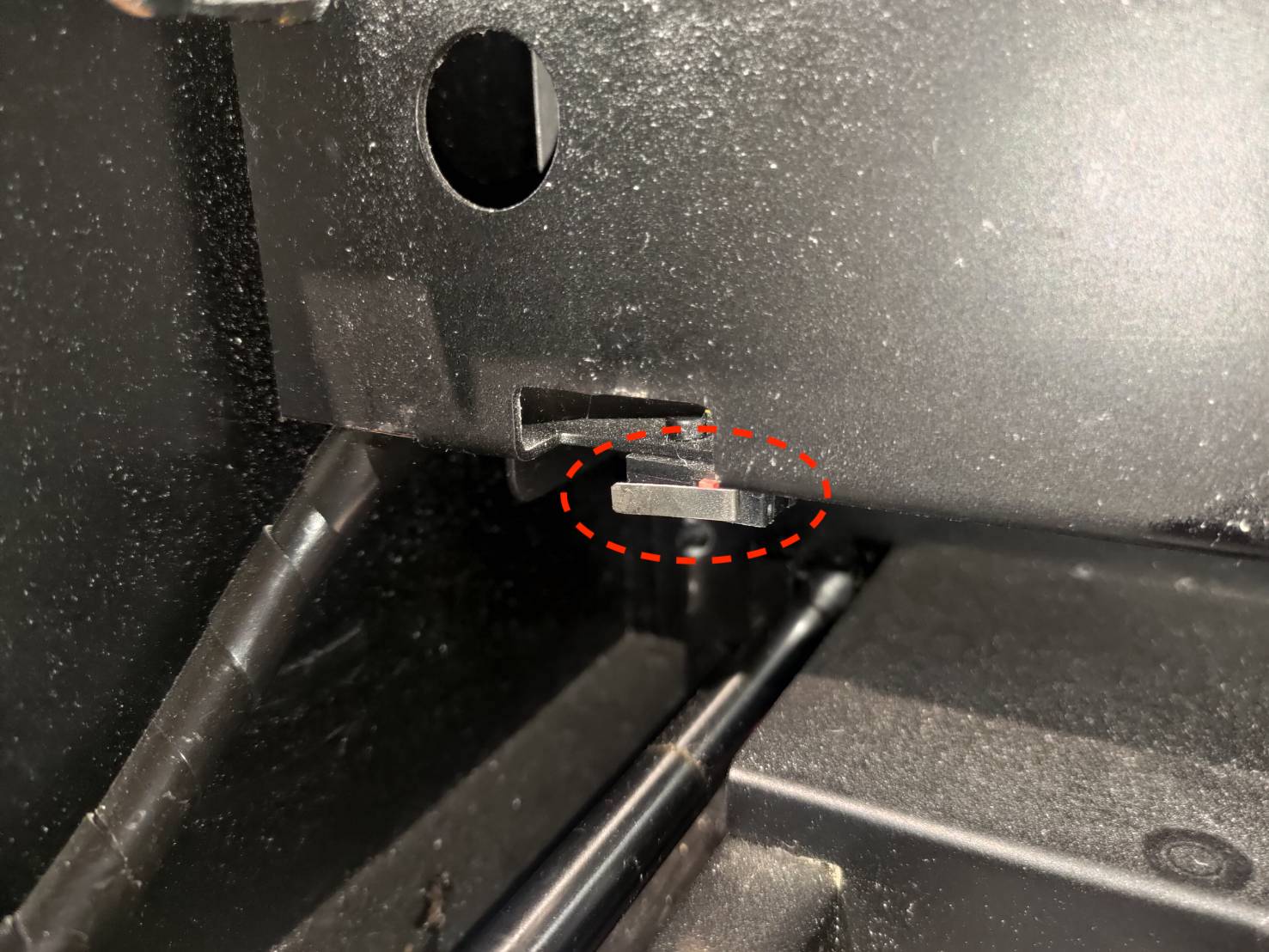

- Gränslägesbrytarens utlösande metall som är inringad i rött kan bli lös med tiden och det kommer att påverka gränslägesbrytarens känslighet för att utlösas. Detta händer vanligtvis med en Y-axelgränslägesbrytare.

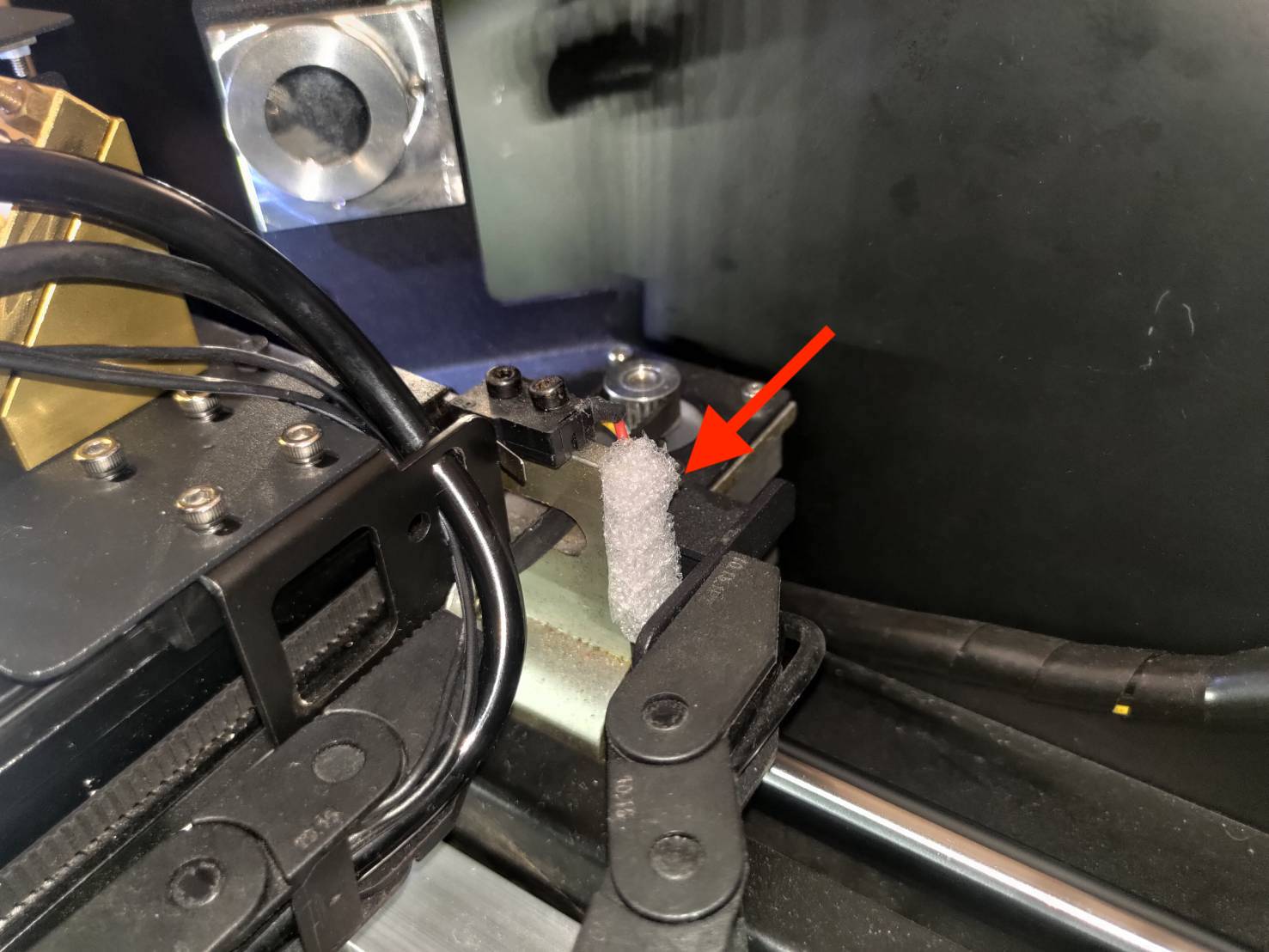

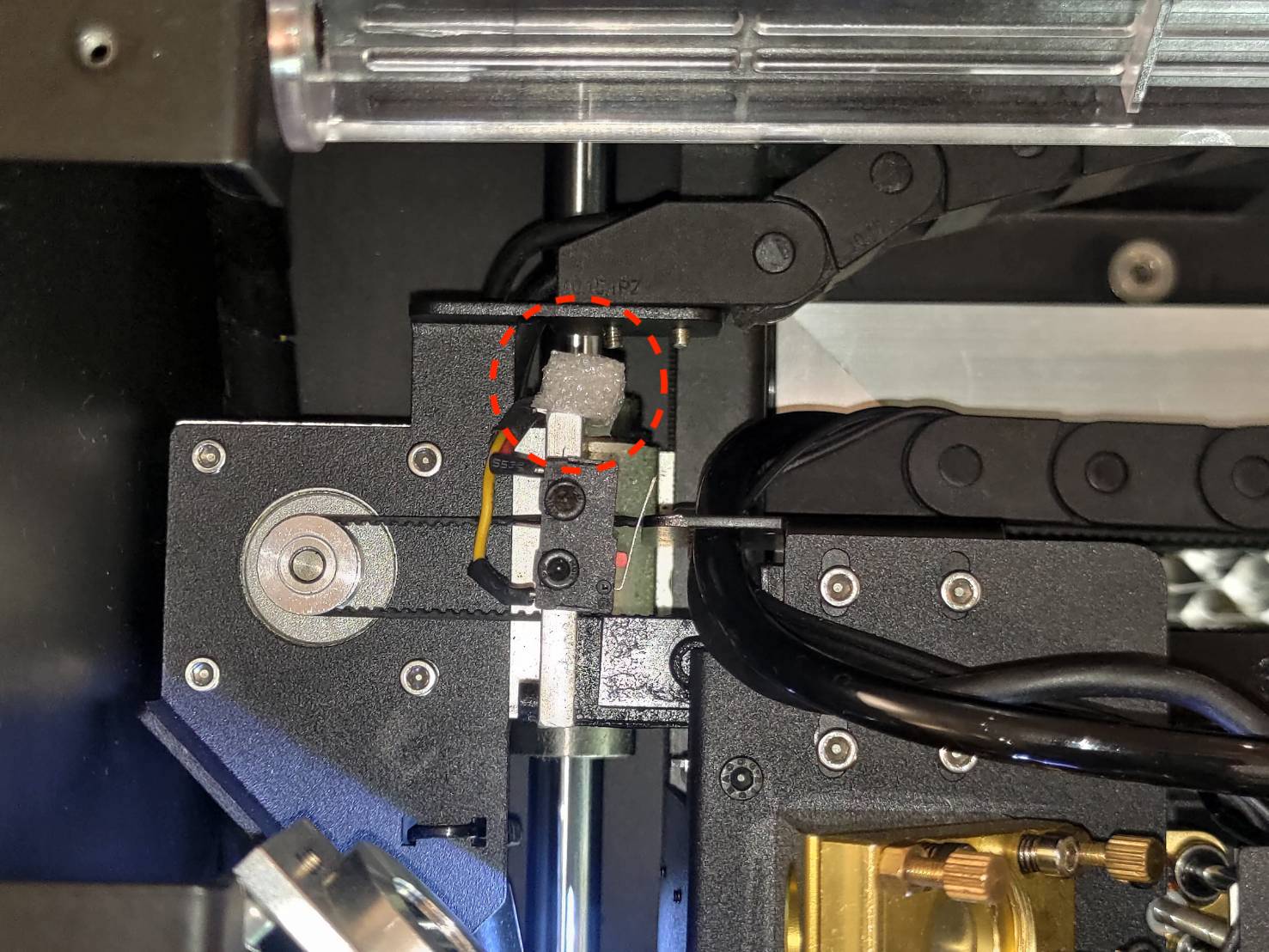

- Här är en snabb lösning. Lägg till en bit skum på X-axelmotorn som visas på bilderna nedan.

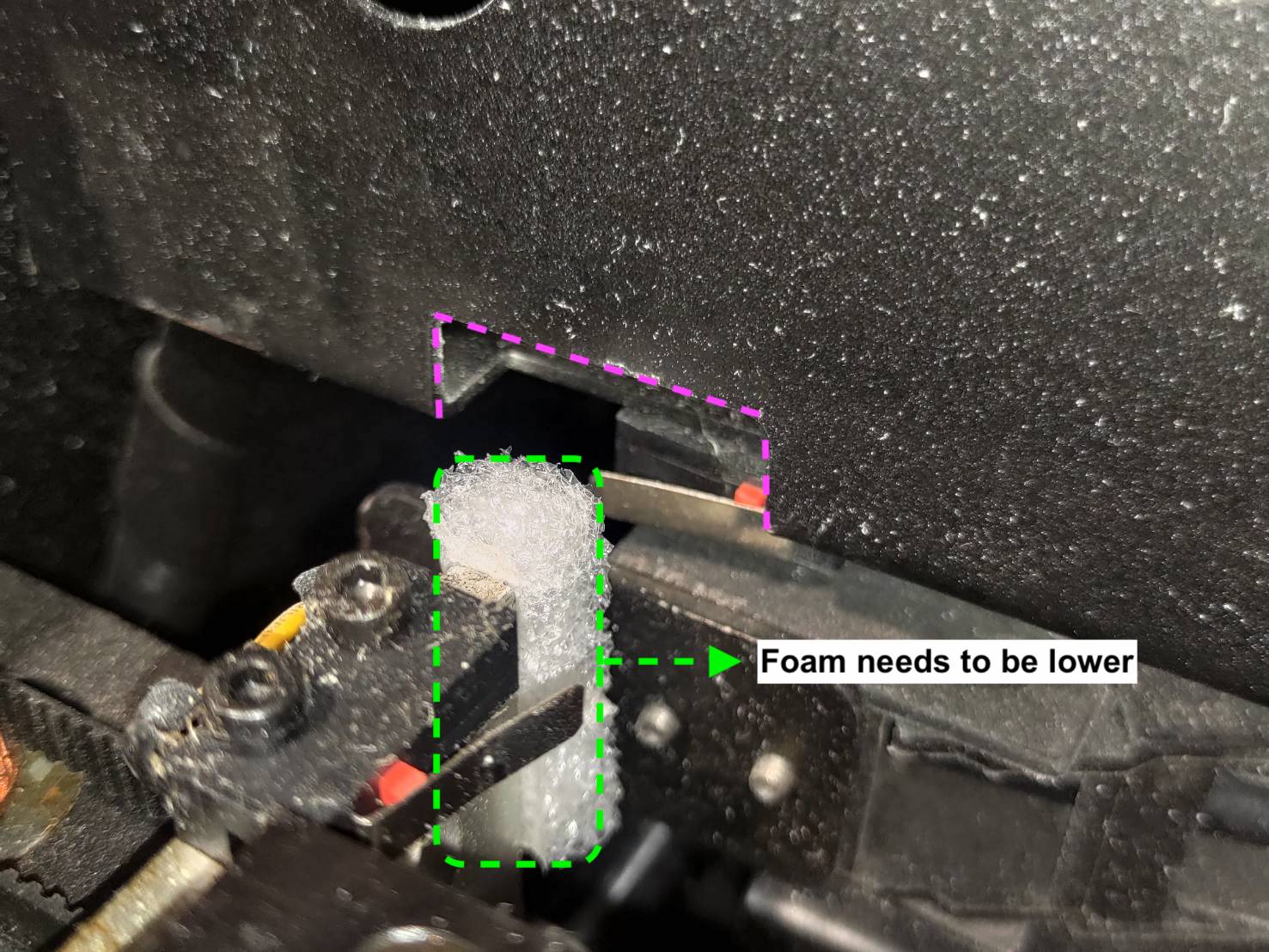

- Se till att skummet är lägre än ramen. Annars kan det blockera vägen för att nå gränslägesbrytaren.
Bestäm ditt resultat och nästa åtgärd att vidta:
- Maskinen kan nu gå till hemläge efter att skummet har lagts till >> Problem löst
|
Steg 9 - Rapportera till lokal återförsäljare eller FLUX Support:
- Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]
- Se till att du har slutfört checklista och sparade den som en PDF-fil så att du kan dela dina vidtagna åtgärder.
*Den insamlade informationen som foton eller videor som visar problemet med din maskin i denna artikel kommer att behöva delas med återförsäljaren eller FLUX Support.
Nyckelord: Hempositioneringsproblem / Kan inte gå till hemposition
#END
