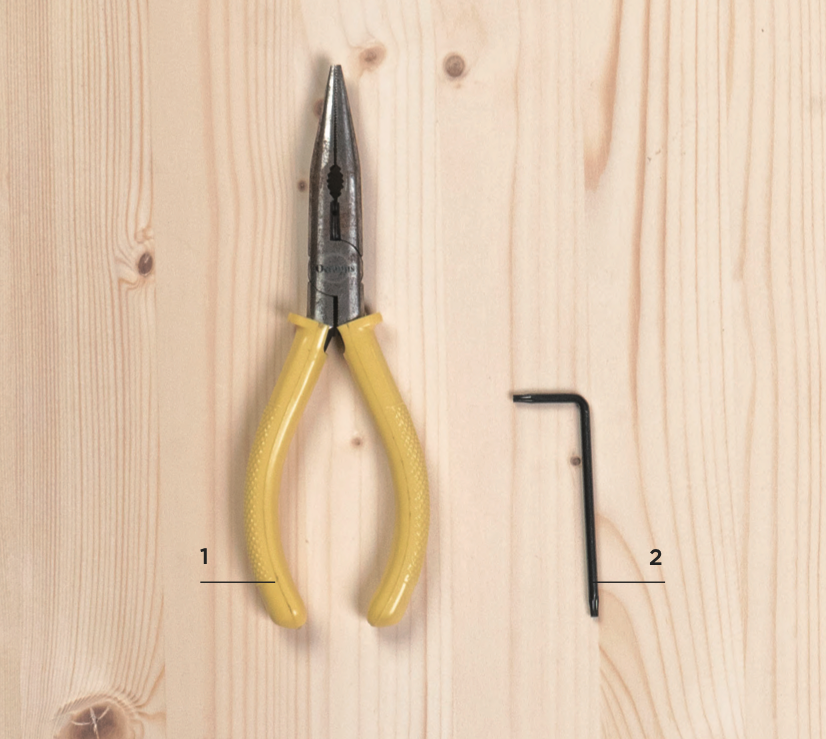

Förberedelseobjekt
Egen förberedelse:
1 | Spetsig tång
Inkluderat i tillbehörslådan:
2 | Torx-skruvmejsel
Testobjekt:

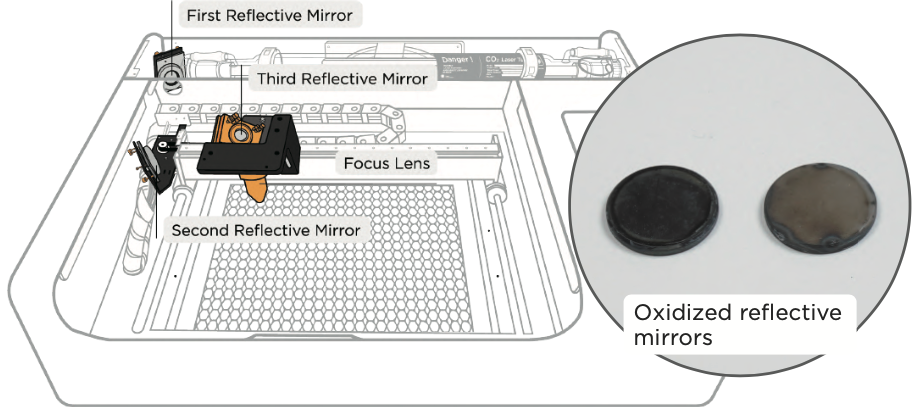

1. Kontrollera om speglar och lins är oxiderade eller trasiga:

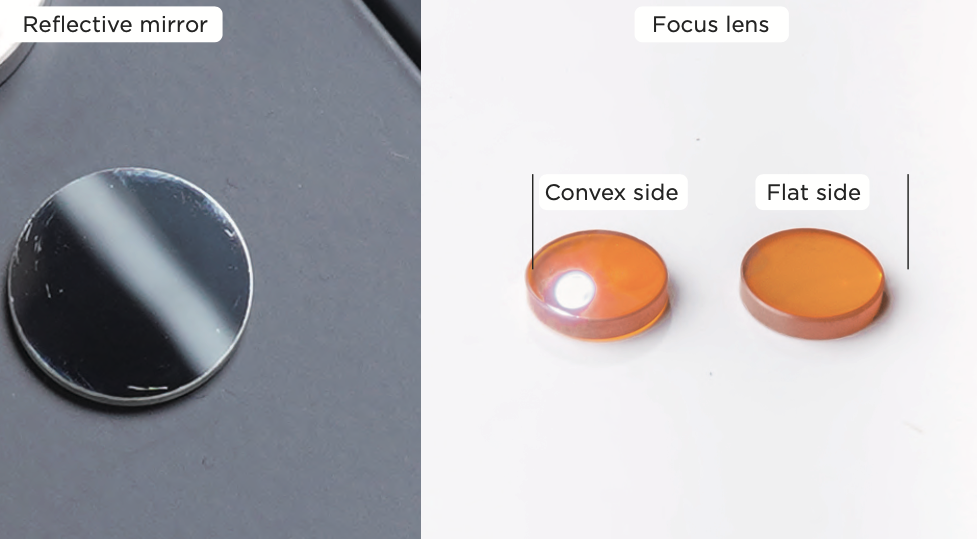

Om det finns svarta fläckar, vita fläckar etc. på ytan av den första och andra reflekterande spegeln, eller om det finns allvarliga repor, och fläckarna inte kan tas bort genom【Underhåll】Rengöring av speglar och lins, eller om fokuslinsen är deformerad eller trasig på grund av yttre kraft, bör speglarna och linsen bytas ut.
Utbytessteg:
Första reflekterande spegel:
a. Öppna det bakre höljet: Använd en Torx-skruvmejsel för att ta bort de 6 skruvarna på det bakre höljet och ta sedan bort det bakre höljet.【Underhåll】Justering av optisk bana >

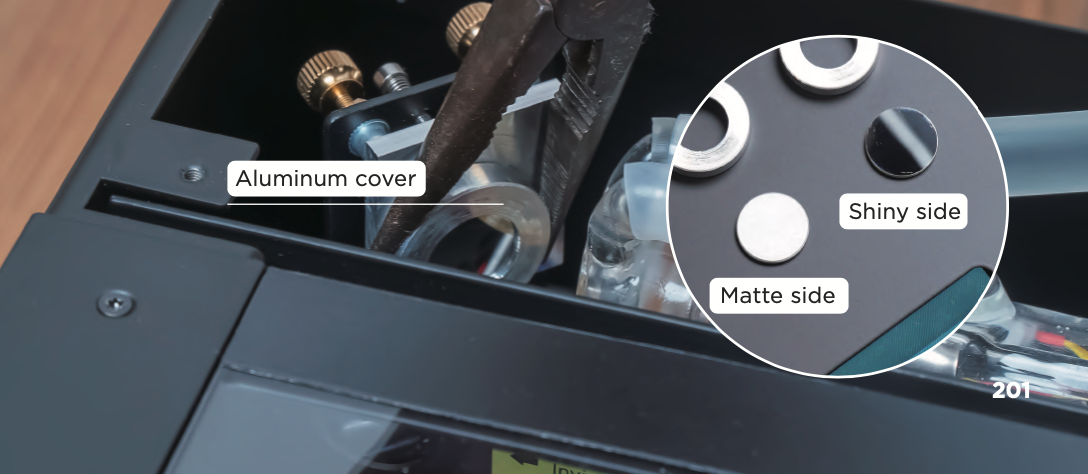

b. Lossa aluminiumhöljet: Lossa aluminiumhöljet som fixerar spegeln (vänd mot spegeln och vrid moturs), om det inte går att vrida, använd en spetsig tång för att klämma fast aluminiumramen och vrid igen >
c. Byt ut spegeln: Ta ut den gamla spegeln > Sätt den nya spegeln med den matta sidan vänd mot spegelhållaren (laserstrålen kommer att träffa den blanka sidan) >
d. Dra åt aluminiumhöljet: Dra åt aluminiumhöljet tillbaka på spegelhållaren.
Andra reflekterande spegel: Efter att ha öppnat dörrhöljet, följ stegen b~d för den första reflekterande spegeln (den andra reflekterande spegelns position indikeras i bilden i).
Tredje reflekterande spegel:

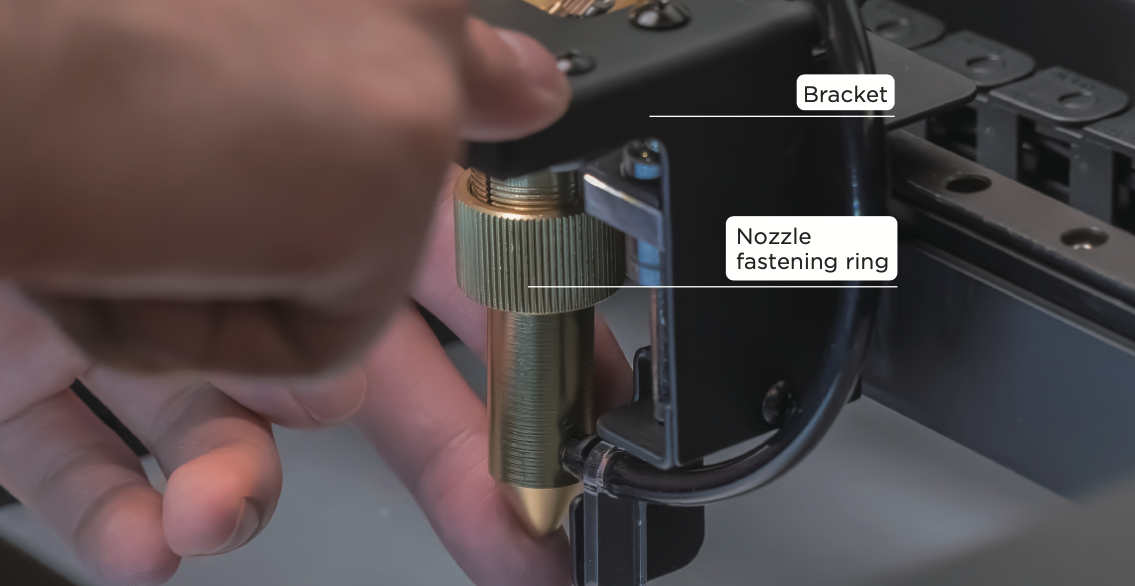

a. Flytta fästet nedåt:
Som visas på bilden ovan, skruva loss munstyckets fästring > Tryck ner fästet till slutet så att de efterföljande stegen blir lättare att utföra >

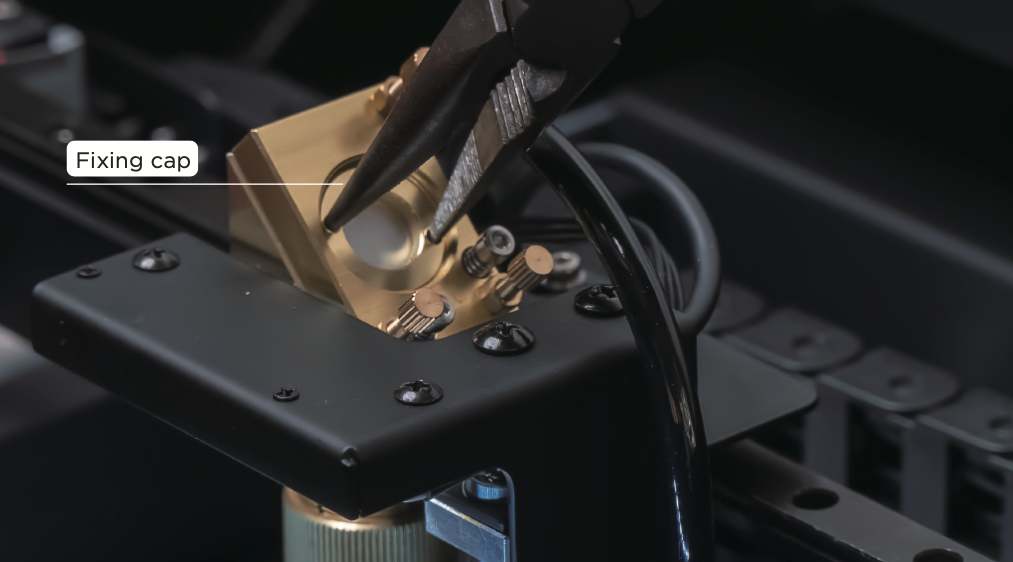

b. Lossa fixeringshatten:
Använd en spetsig tång för att hålla de två runda punkterna på spegelns fixeringshatt och skruva loss fixeringshatten moturs >
c. Byt ut spegeln:
Ta ut den gamla spegeln, du kan dra ut spegeln från laserinloppsområdet > Placera den nya spegeln med den blanka sidan vänd mot spegelhållaren >
d. Dra åt fixeringshatten:
Använd en spetsig tång för att hålla de två runda punkterna på spegelns fixeringshatt och dra åt fixeringshatten medurs.
Fokuslins:

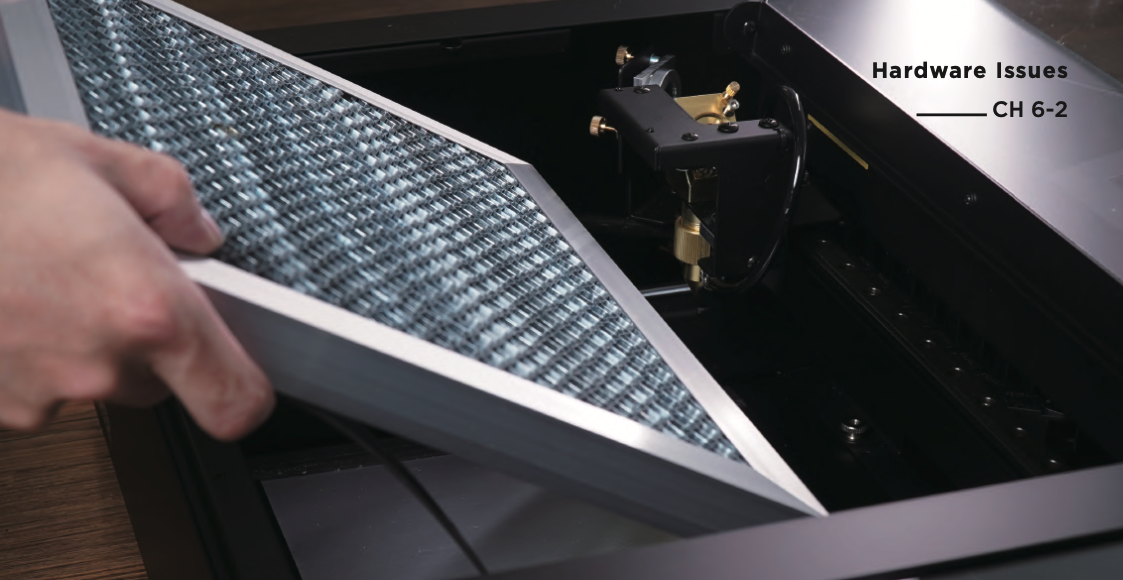

a. Ta bort bikakabordet【Underhåll】Rengöring av bikakabord, steg 1.

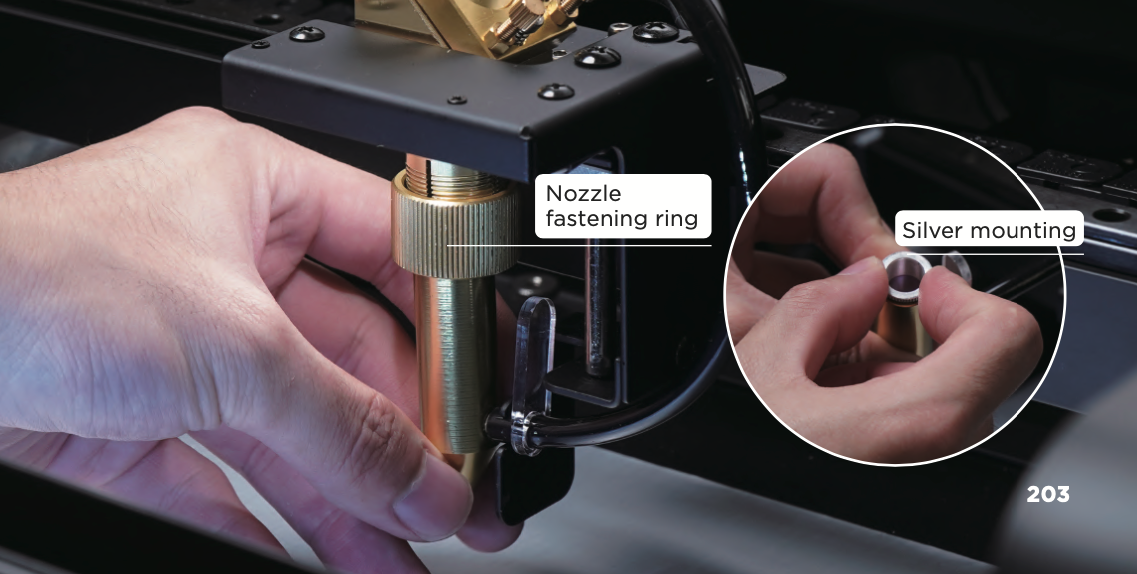

b. Lossa fixeringshatten: Skruva loss munstyckets fästring > Ta bort laserhuvudet > Vrid den silverfärgade monteringshatten moturs från laserhuvudet, om den inte kan skruvas loss, använd en spetsig tång som hjälp >
c. Byt ut linsen:

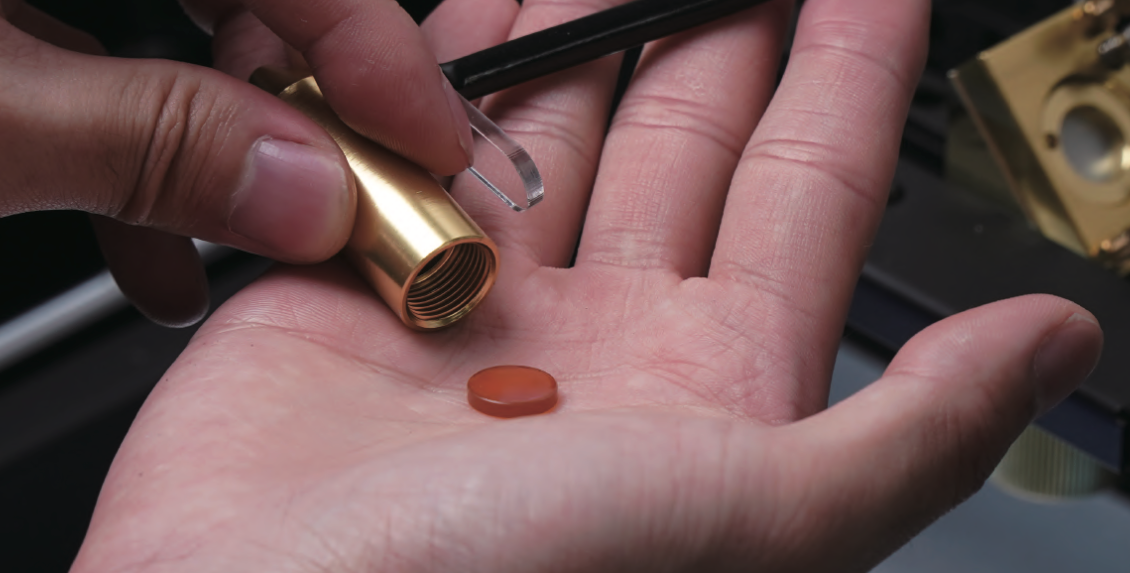

Ta bort den gamla linsen > Sätt den nya linsen i laserhuvudet med den platta sidan nedåt (håll i kanten av linsen och titta in i linsen, du kan se dig själv på den konvexa sidan, men du kan inte se dig själv på den platta sidan) >
d. Dra åt fixeringshatten:
Dra åt den silverfärgade monteringshatten medurs > Sätt tillbaka laserhuvudet i laserhuvudets uttag > Dra åt munstyckets fästring.
e. Sätt tillbaka bikakabordet 【Underhåll】 Rengöring av bikakabord, steg 3.
Felsökningsrapporter :
1. Foto: Ta bilder av
a. 3 reflekterande speglar (om de är oxiderade eller trasiga)
b. Fokuslins (om den är oxiderad eller trasig)
