#910 Z-axelproblem/Autofokusproblem/Honeycomb-plattformsproblem/Arbetsbordsproblem/Dåligt fokusavstånd

FLUX Support Team
  • Uppdaterad

Beskrivning:

Orsaken till Z-axelproblemet kan vara komplext. Olika symptom relaterar till det, såsom att autofokusfunktionen misslyckas, plattformen rör sig inte alls, plattformen kan inte parkeras eller nå toppen, etc. Vänligen se följande steg för att felsöka Z-axelproblemet.



Möjliga orsaker

  1. Systemet misslyckas (Uppdatera firmware igen, återställ till fabriksinställningar eller formatera om SD-kortet.)
  2. Autofokussensorn (3D-touch) fungerar inte.
  3. Moderkortet/MB/moderkortet fungerar inte.
  4. Den vertikala (Z-axel) gränslägesbrytaren fungerar inte.
  5. Honeycomb-plattformens nivå är inte horisontell.
  6. Autofokusknappkortet fungerar inte (mindre sannolikt)
  7. Z-axelns stegmotor fungerar inte. (Mindre sannolikt)



Steg A1

Återställ maskinen till fabriksinställningarna och se om problemet kan lösas.
Se länken, 5-30 Återställ till fabriksinställningar.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, problemet är löst >> Problem löst
    • Möjlig orsak: maskinsystemet misslyckades
  • Nej, problemet kvarstår >> Steg A2



Steg A2

Ta bort honeycomb och fästet.

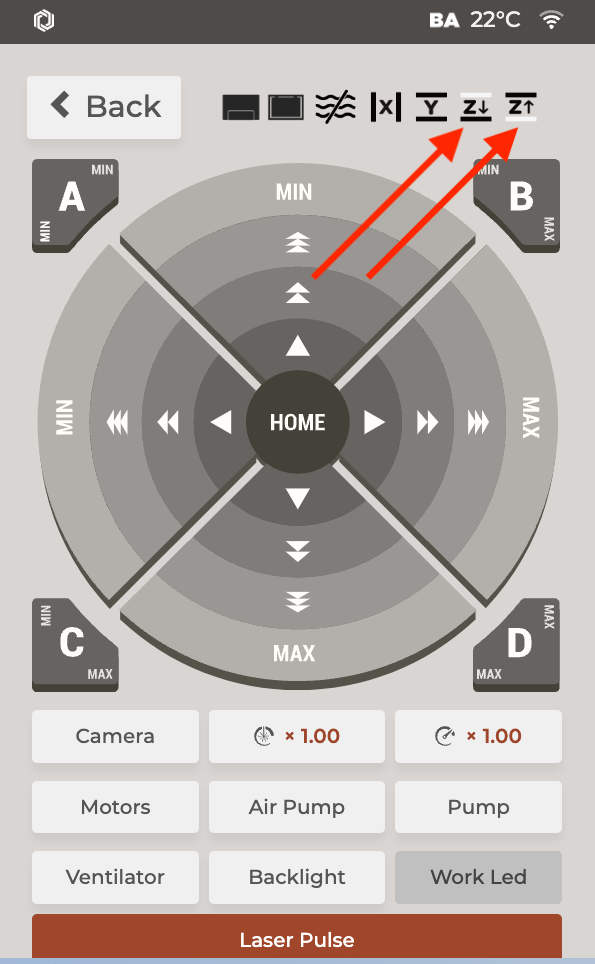

Gå till "Underhåll" på panelen och tryck på både Z-axelns gränslägesbrytare för att se ikonändringen.
Beter sig de övre och nedre Z-axelgränsikonerna normalt på panelen?




Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, båda fungerar bra >> Steg B1
  • Nej, en eller båda fungerar inte >> Steg A3



Steg A3

Koppla ur kabeln för Z-axelns gränslägesbrytare och kontrollera ikonerna direkt.
(Normalt, om kabeln är urkopplad, bör ikonen förbli stängd.)




Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, båda är stängda >> Steg A4
  • Nej, en eller båda förblir öppna >> Steg A3.1



Steg A3.1

Koppla ur flatkabeln för Z-axelns gränslägesbrytare på huvudkortet och kontrollera ikonen på panelen. Är ikonerna båda stängda?



  • Stäng av maskinen.

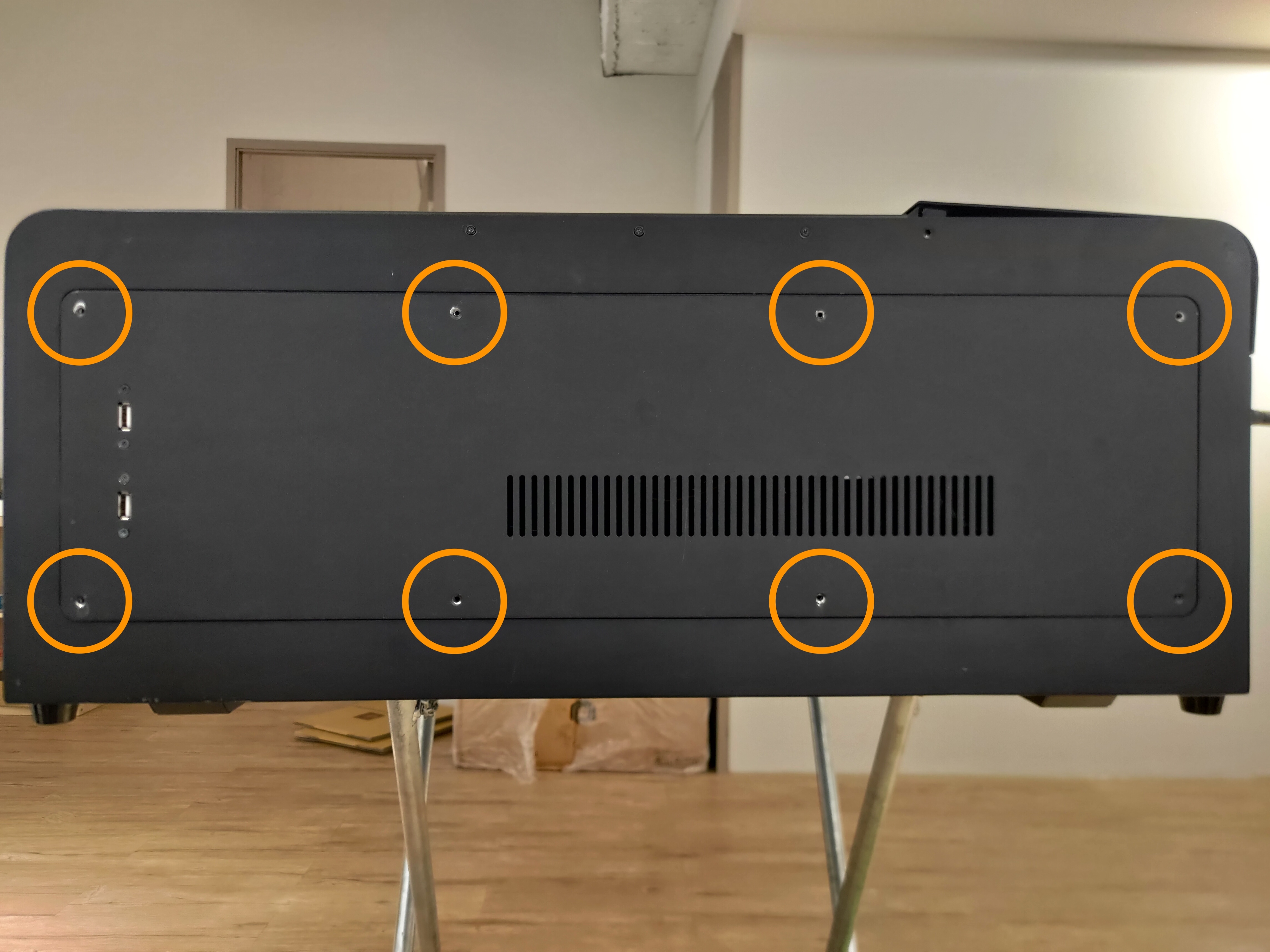

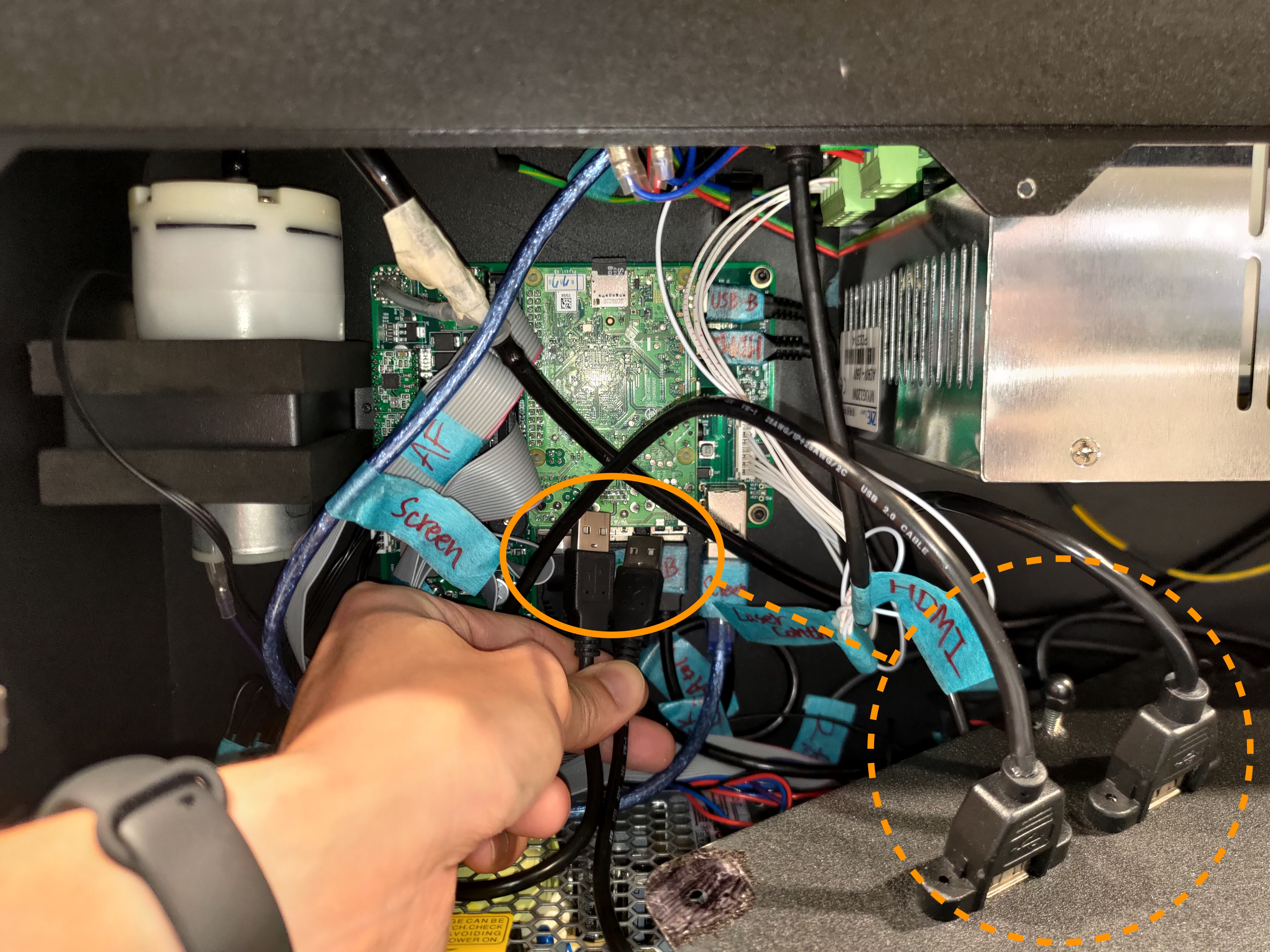

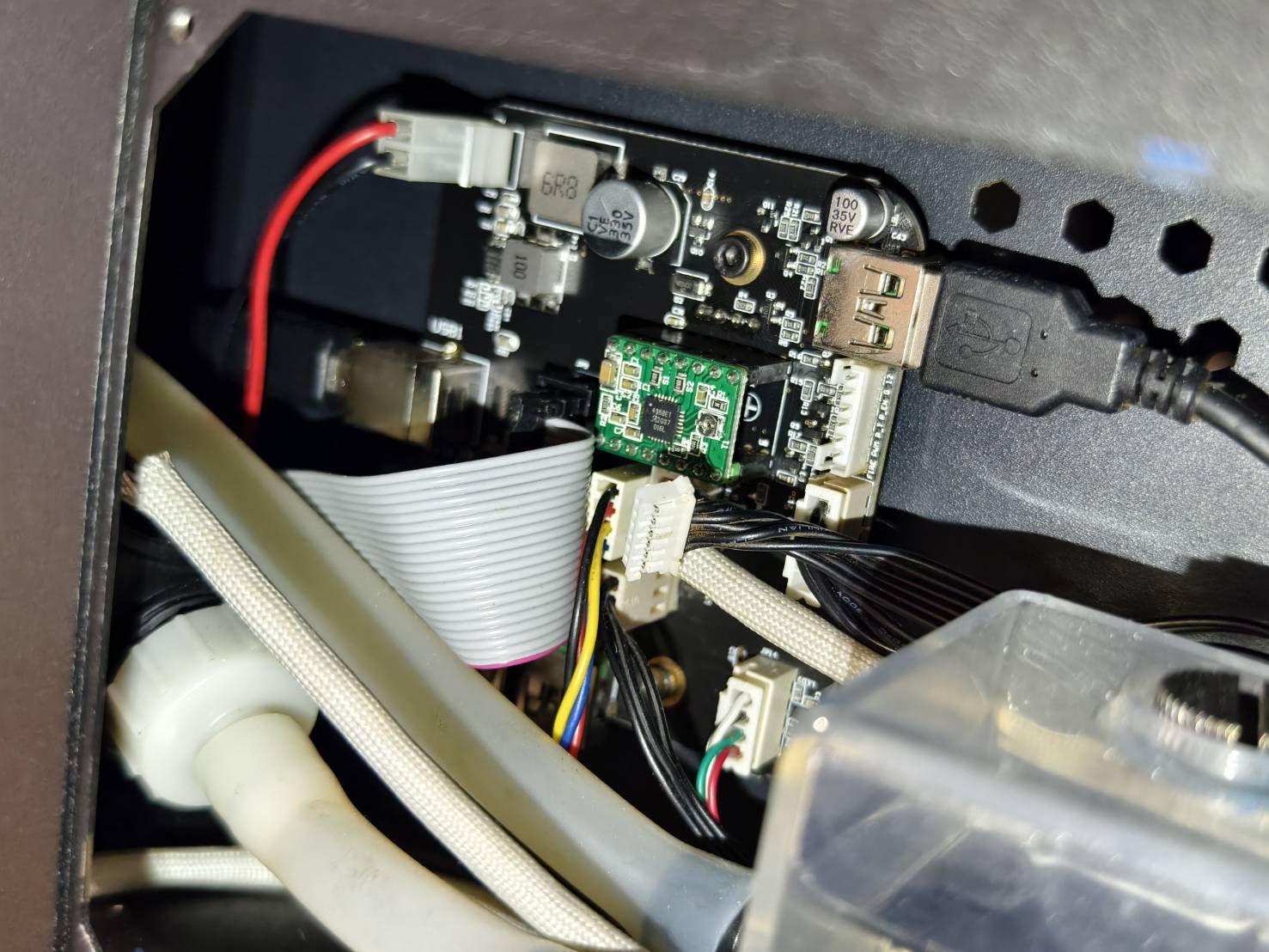

    Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och koppla ur de två USB-förlängningarna.
    (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)

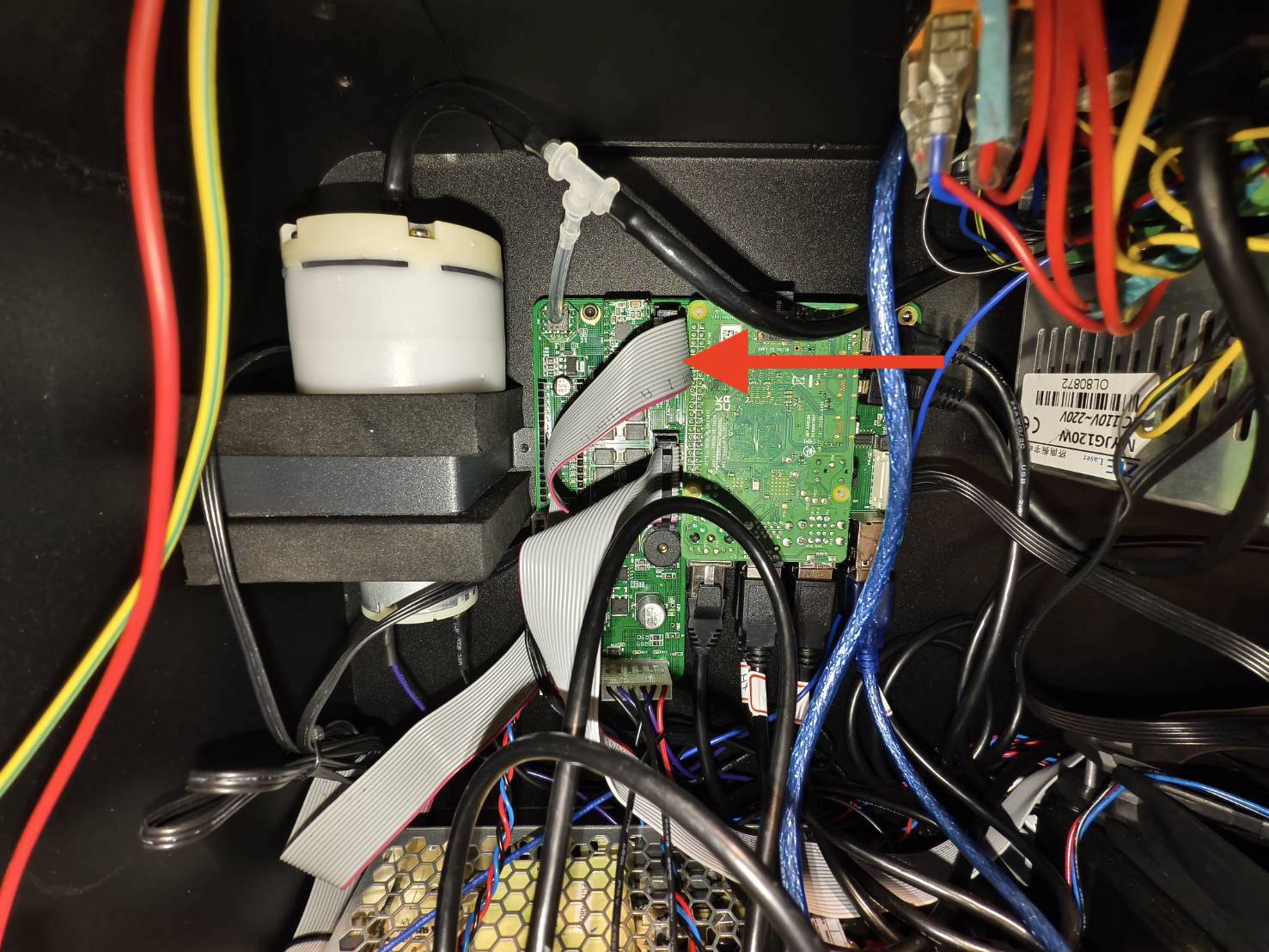

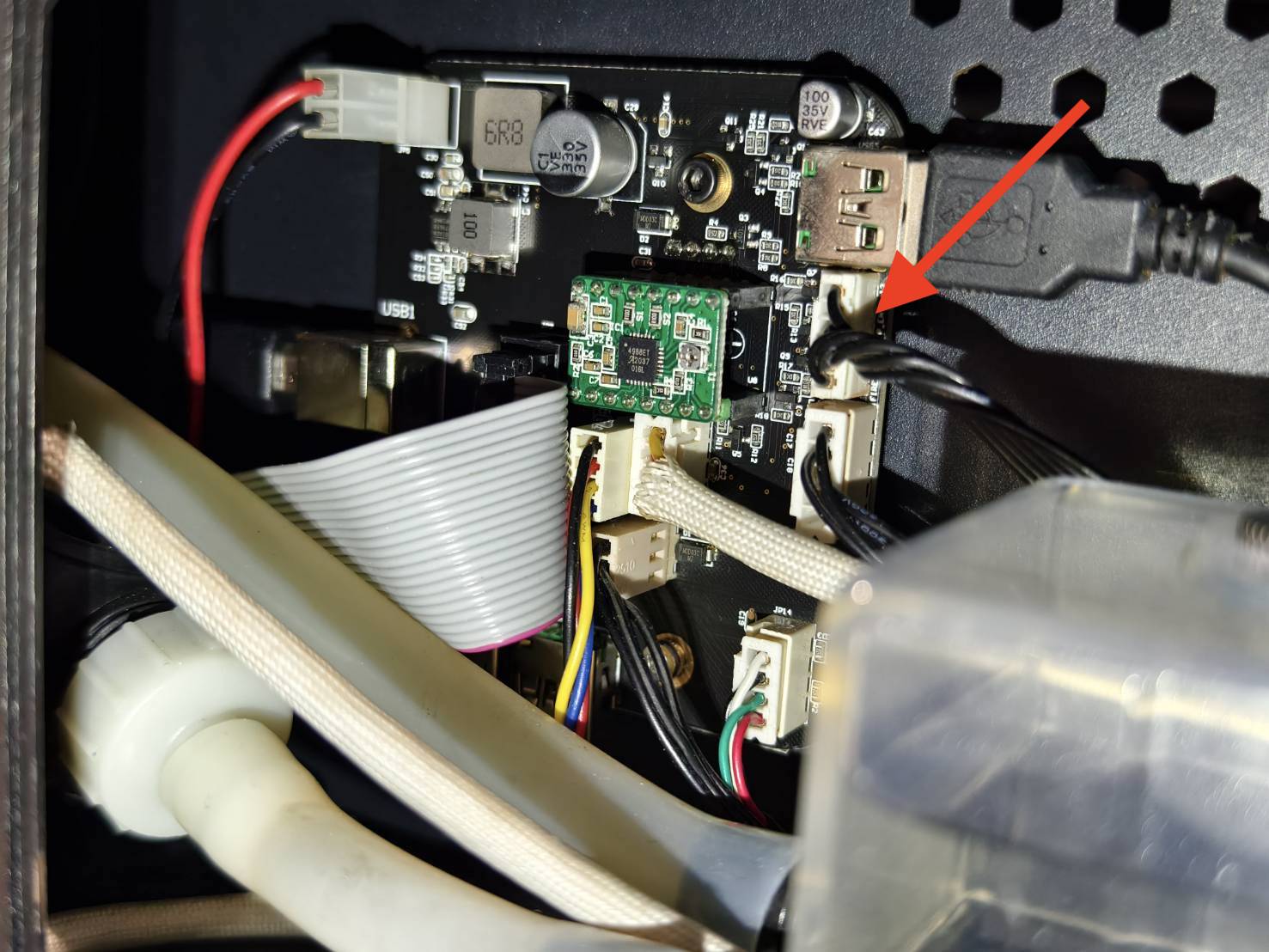

  • Koppla ur flatkabeln för Z-axelns gränslägesbrytare.
    (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)



  • Slå på maskinen och kontrollera ikonerna. Är ikonerna båda stängda?



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, båda är stängda >> Spela in en video >> Kontakta kundsupport
    • Möjlig orsak:
      1. Flatbandskabeln för Z-axelns gränslägesbrytare är defekt och behöver bytas ut
      2. AF-knappkortet är defekt och behöver bytas ut
  • Nej, en eller båda förblir öppna >> Spela in en video >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är felaktigt och behöver bytas ut.



Steg A4

Anslut kabeln till Z-axelns gränslägesbrytare igen.
Gå till "Underhåll" på panelen och tryck på både Z-axelns gränslägesbrytare för att se ikonändringen.
Beter sig de övre och nedre Z-axelgränsikonerna normalt på panelen?



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, båda är stängda >> Problem löst
    • Möjlig orsak: den fysiska anslutningen var dålig
  • Nej, en eller båda är inte stängda >> Steg A5



Steg A5

Använd en multimeter för att kontrollera om Z-axelns övre och nedre gränslägesbrytare fungerar korrekt.
(Hoppa över detta steg och kontakta kundtjänst direkt om en multimeter inte är tillgänglig)
5-30 HEXA - X, Y, Z-axelns gränslägesbrytartest med multimeter



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, båda brytarna fungerar korrekt >> Spela in en video >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är felaktigt och behöver bytas ut.
      2. AF-knappkortet är defekt och behöver bytas ut
      3. Flatbandskabeln för Z-axelns gränslägesbrytare är defekt och behöver bytas ut
  • Nej, en av dem fungerar inte >> Spela in en video >> Kontakta kundsupport
    • Möjlig orsak:
      1. Z-axelns gränslägesbrytarset är felaktigt och behöver bytas ut



Steg B1

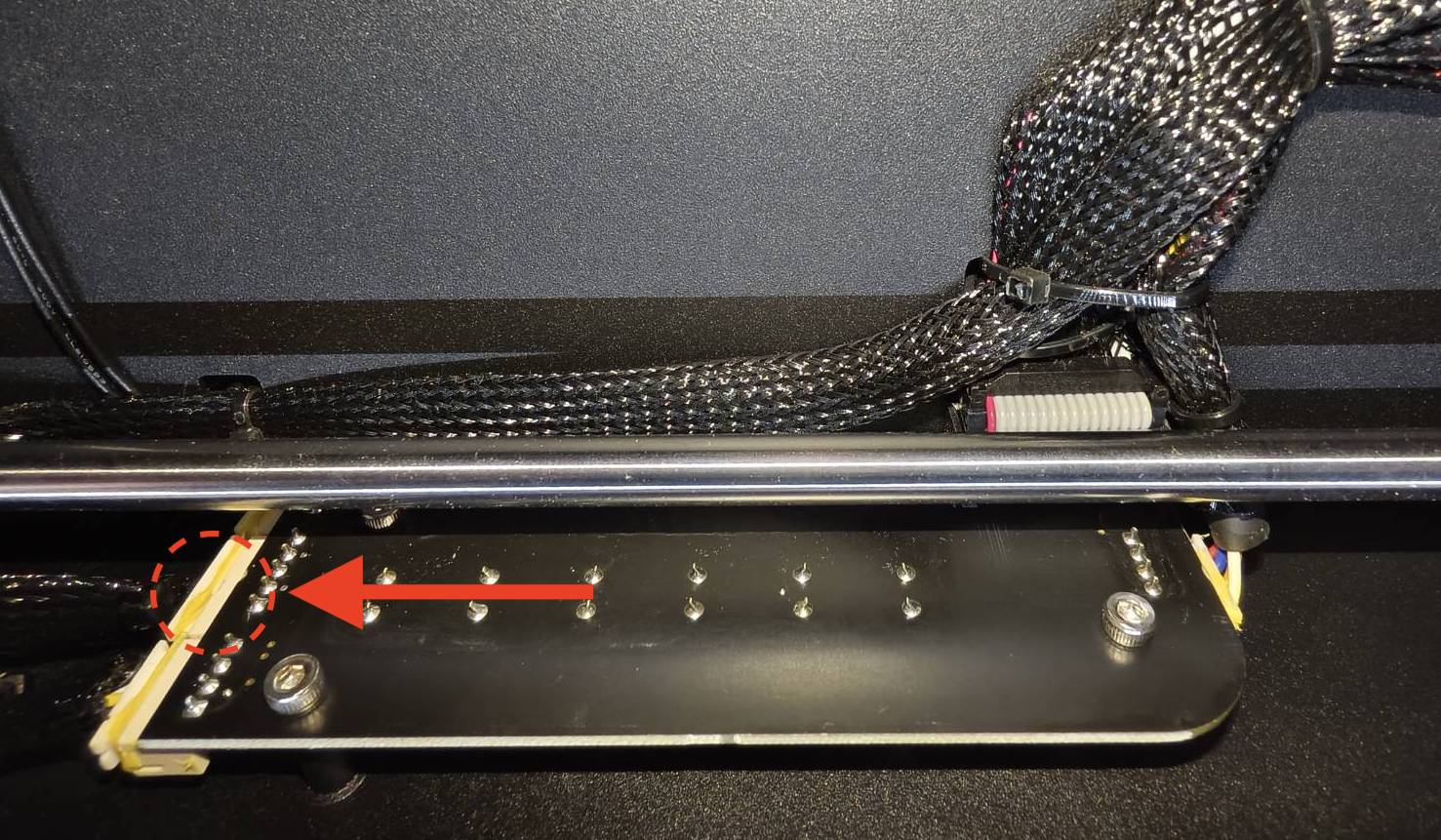

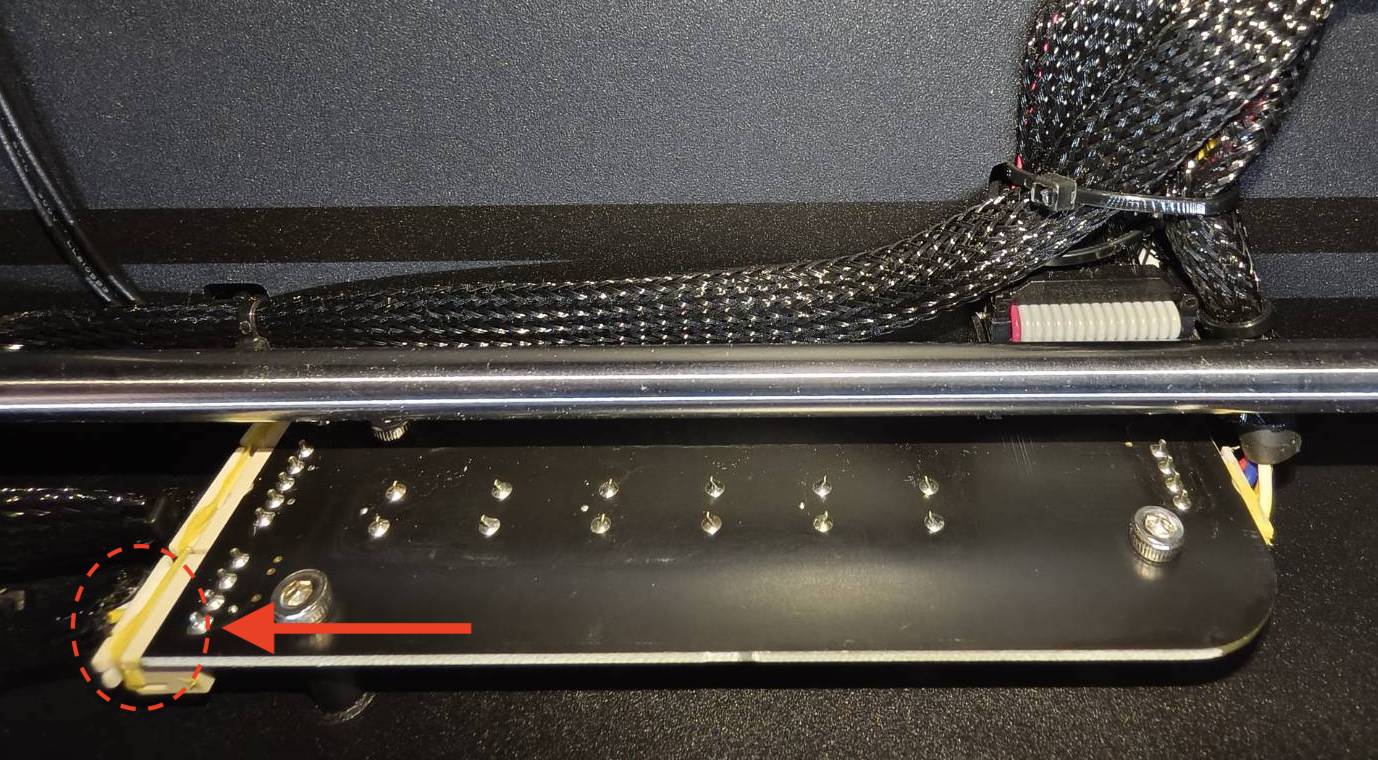

Kontrollera om både övre och nedre Z-axelns gränslägesbrytare kan utlösas av plattformen.
Sänk och höj bädden till toppen för att se om Z-axelns gränslägesbrytare kan utlösas.

Bra exempel - Utlöst
Dåligt exempel - Inte utlöst



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, båda brytarna kan utlösas >> Steg C1
  • Nej, maskinen ger ifrån sig ett malande ljud när den når gränsen >> Kontakta kundsupport
    • Möjlig orsak:
      1. Plattformen är inte horisontellt nivellerad; den behöver justeras.
  • Nej, den kan bara flyttas i en riktning >> Steg B2
  • Nej, plattformen rör sig inte alls >> Steg B2



Steg B2

Försök smörja de 4 ledskruvarna och se om plattformen kan flyttas.
Vänligen se artikeln. 4-3 Smörjning



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, plattformen kan nu flyttas >> Steg B3
  • Nej, plattformen rör sig inte alls >> Steg B2.1



Steg B2.1

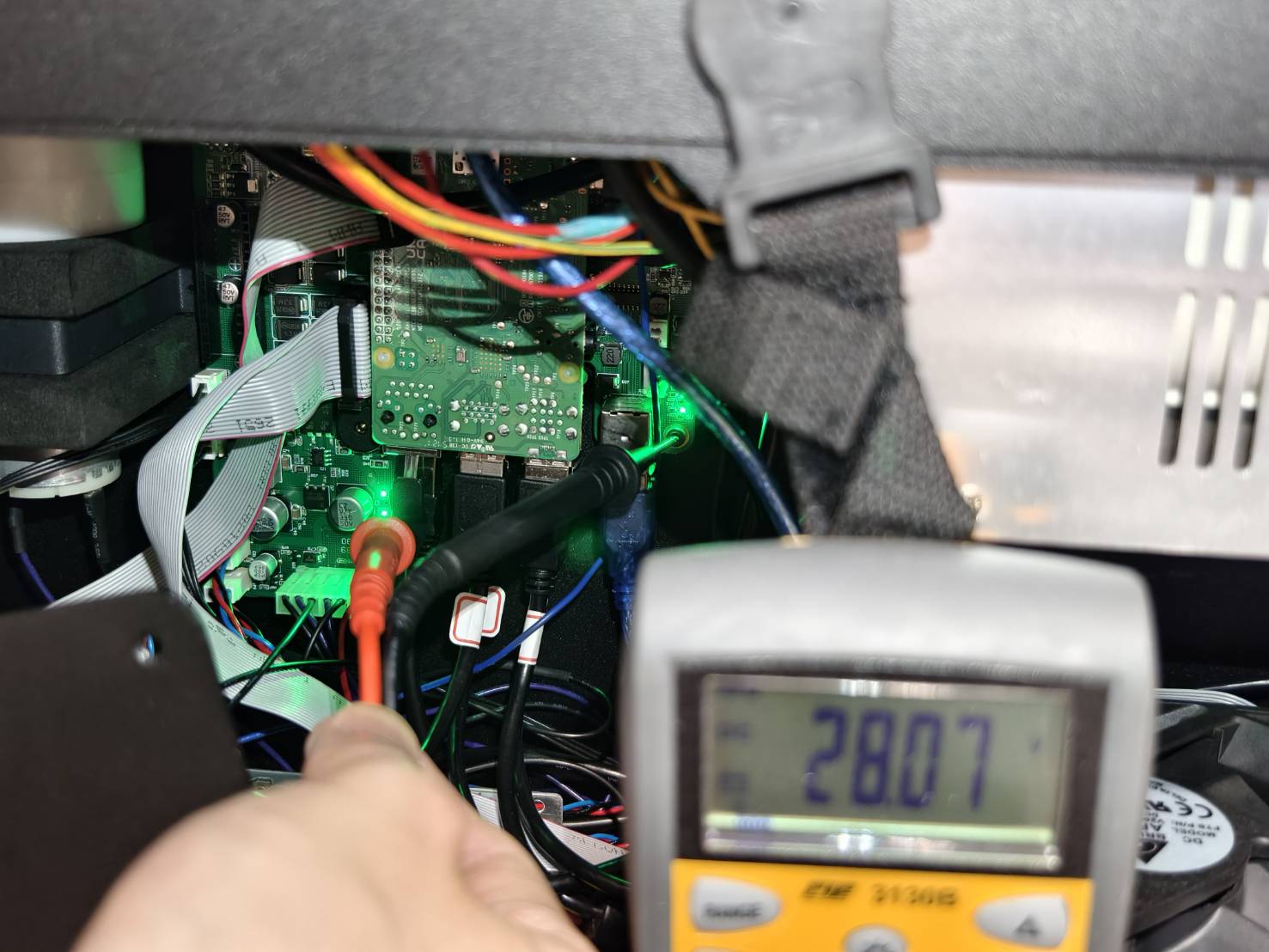

Använd en multimeter för att mäta spänningen på moderkortet. Spänningen bör vara runt 28V.
(Om en multimeter inte är tillgänglig, hoppa över detta steg och gå till Steg B3.)

  • Stäng av maskinen.
    Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och koppla ur de två USB-förlängningarna.
    (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)

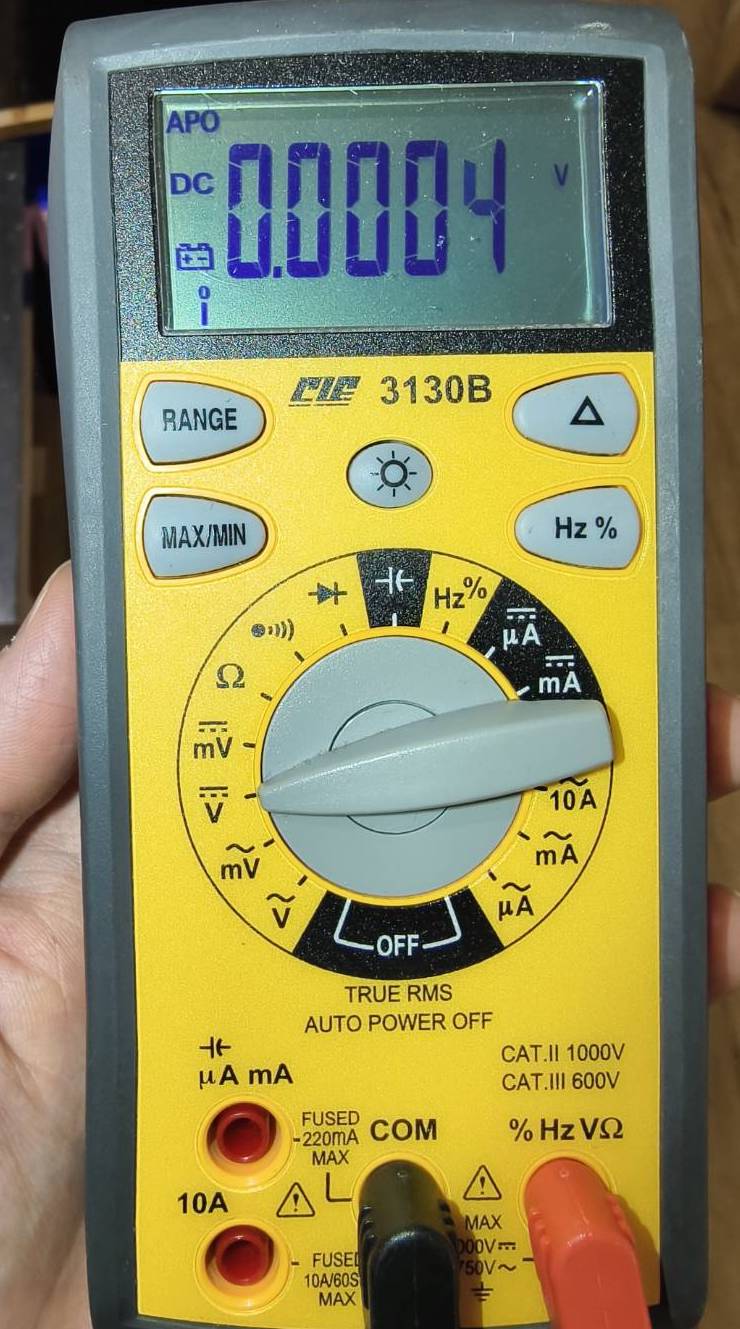

  • Ställ in multimetern på DC-mätläge.

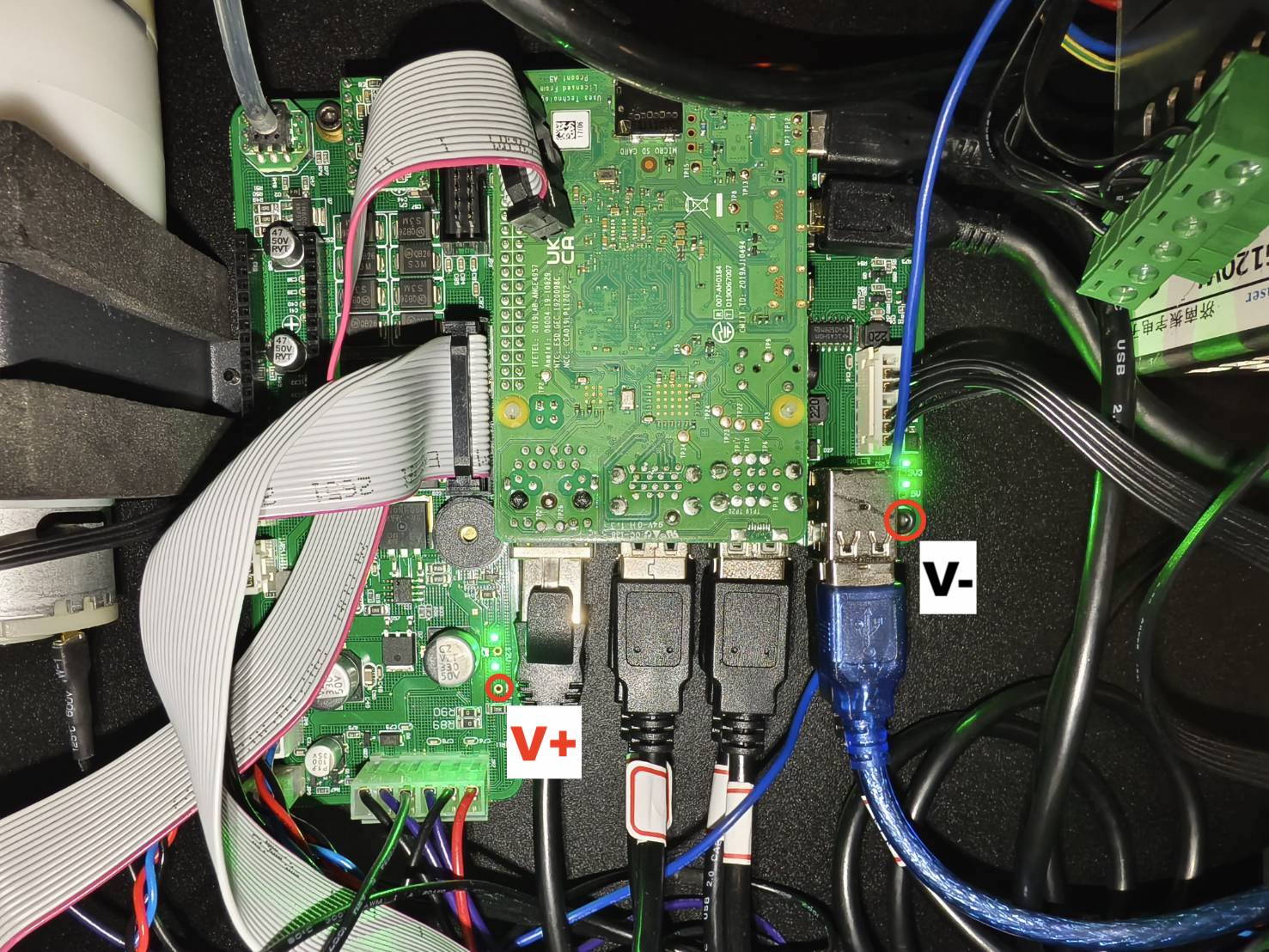

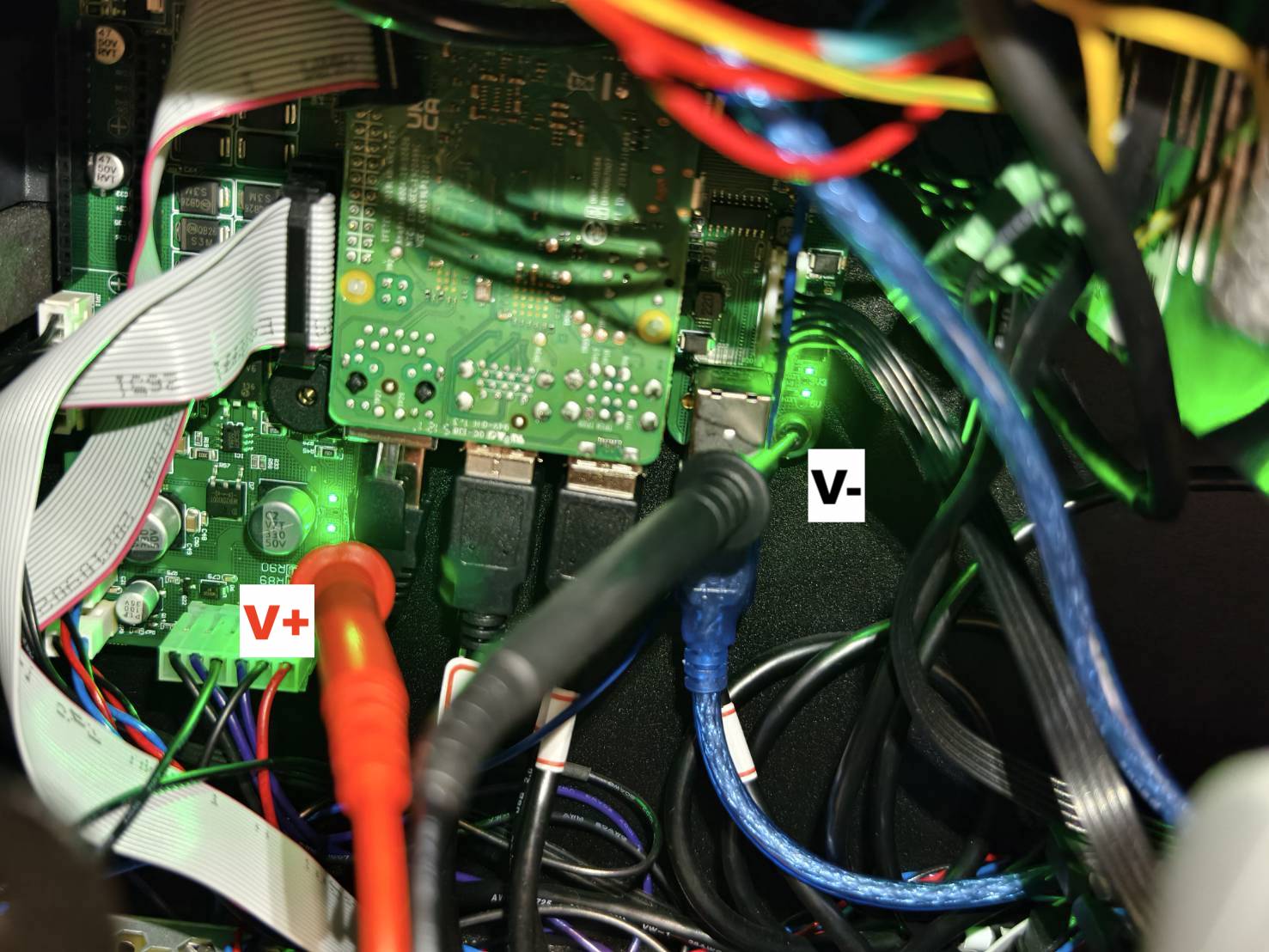

  • Hitta mätpunkterna.

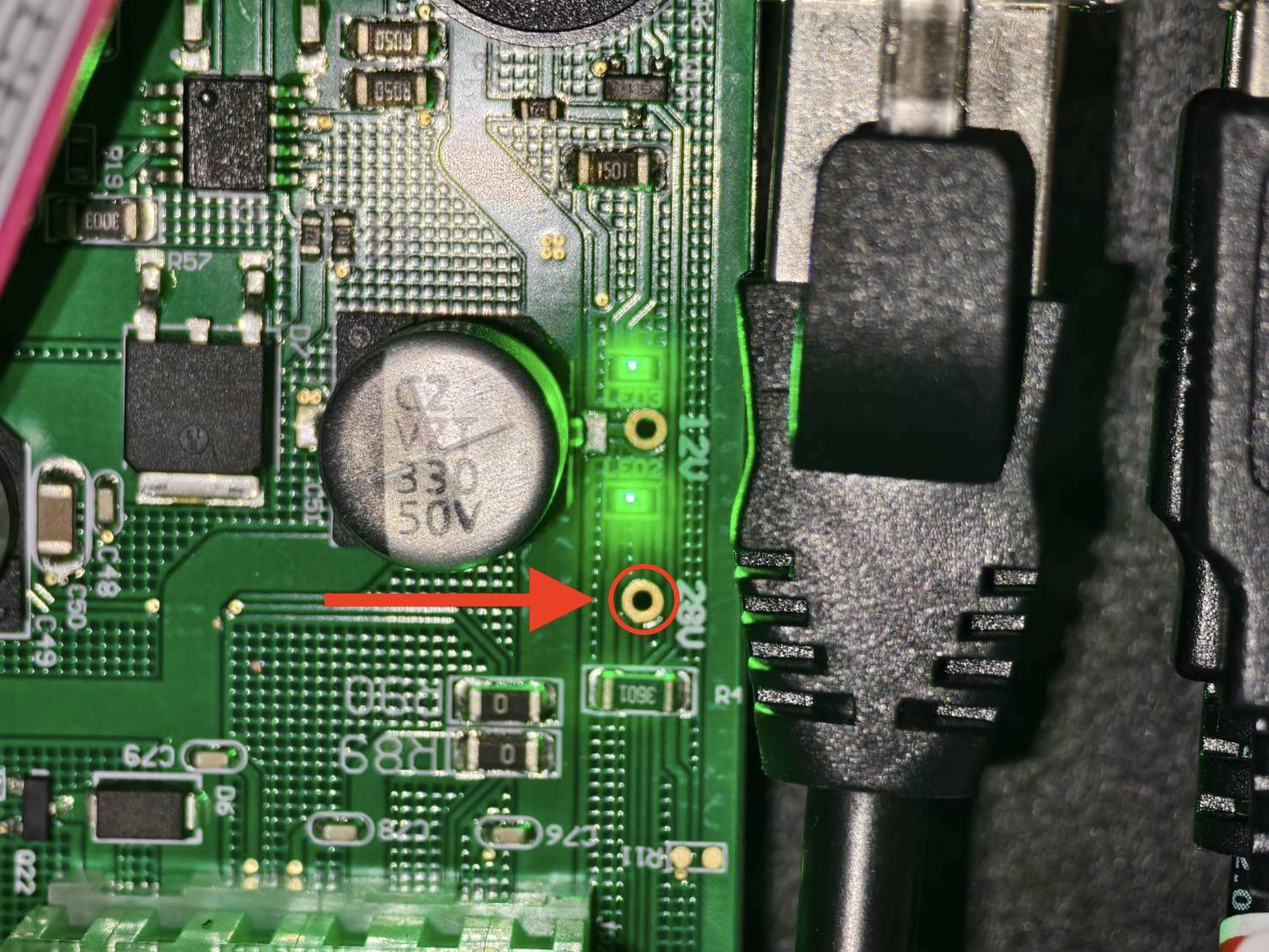

    V+ proben kommer att kontakta det lilla bronshålet nära den nedre vänstra gröna
    V- proben kommer att kontakta den nedre högra sexkantsskruven i svart.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Spänningen är runt 28V >> Steg B3
  • Spänningen är under 28V >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är defekt och behöver bytas ut



Steg B3

Koppla ur och återanslut följande kablar. Efter det, försök sänka och höja plattformen.

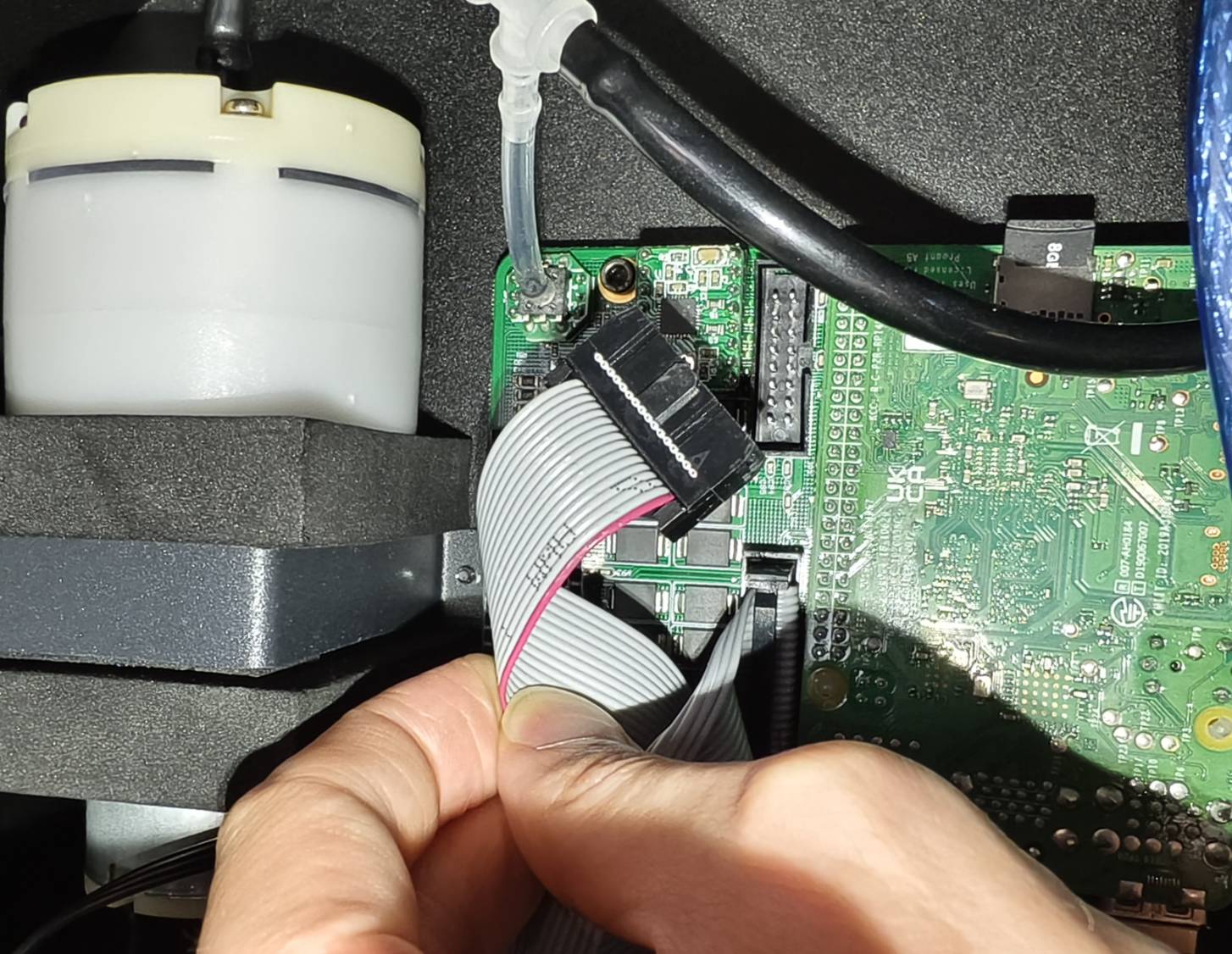

  • Den platta bandkabeln på moderkortet.
    (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)



  • Z-axelmotorkabeln på AF-knappkortet.




Bestäm testresultatet och nästa åtgärd att vidta.

  • Plattformen kan nu sänkas och höjas >> Steg B1
  • Nej, den kan bara flyttas i en riktning >> Kontakta kundsupport
    • Möjlig orsak:
      1. AF-knappkortet är defekt och behöver bytas ut
      2. Den platta bandkabeln för Z-axelns gränslägesbrytare är defekt och behöver bytas ut
      3. Moderkortet är defekt och behöver bytas ut (Mindre sannolikt)
      4. Z-axelmotorn är defekt (mindre sannolikt)
  • Nej, plattformen rör sig inte alls >> Kontakta kundsupport
    • Möjlig orsak:
      1. AF-knappkortet är defekt och behöver bytas ut
      2. Den platta bandkabeln för Z-axelns gränslägesbrytare är defekt och behöver bytas ut
      3. Moderkortet är defekt och behöver bytas ut
      4. Z-axelmotorn är defekt



Steg C1

Kontrollera om sonden har fastnat genom att stänga av och slå på maskinen.
Starta om maskinen och autofokussonden bör automatiskt poppa ut två gånger.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, sonden poppar inte ut alls >> Steg C1.1
  • Sonden är redan ute innan den slås på >> Kontakta kundsupport
    • Möjlig orsak:
      1. Autofokusmodulen är defekt och måste bytas ut.



Steg C1.1

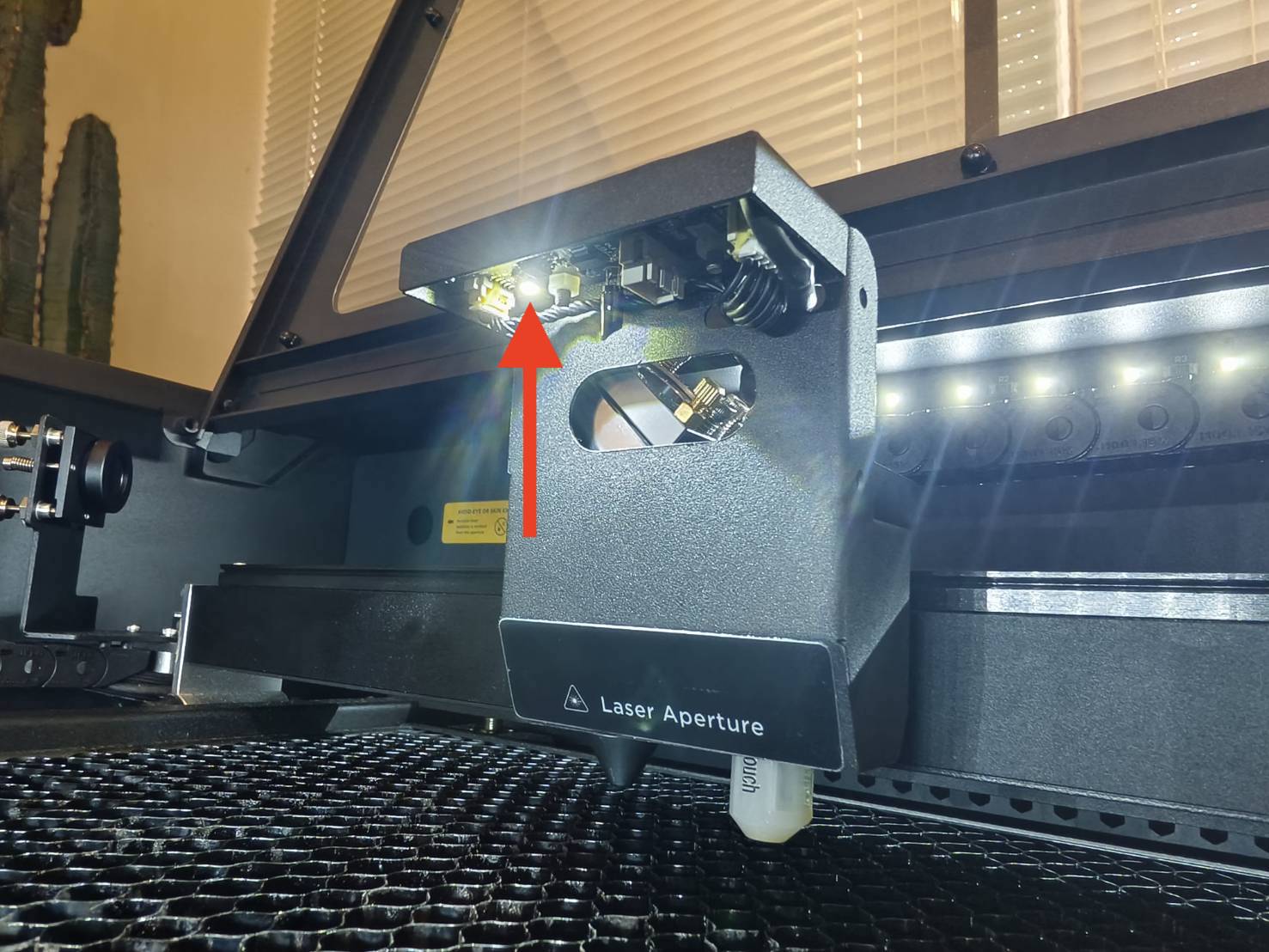

Kontrollera om kamerans LED-lampa är på när maskinen är påslagen.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, LED-lampan är AV >> Kontakta kundsupport
    • Möjlig orsak:
      • HX-kamerans LED-lampa och flamsensorkortet är defekt
      • 6-stiftskabeln till flamsensorkortet är defekt (mindre sannolikt)
      • Plotterkortet är defekt (mindre sannolikt)



Steg C1.2

Anslut följande kablar igen. Kontrollera sedan om sonden poppar upp när maskinen slås på.

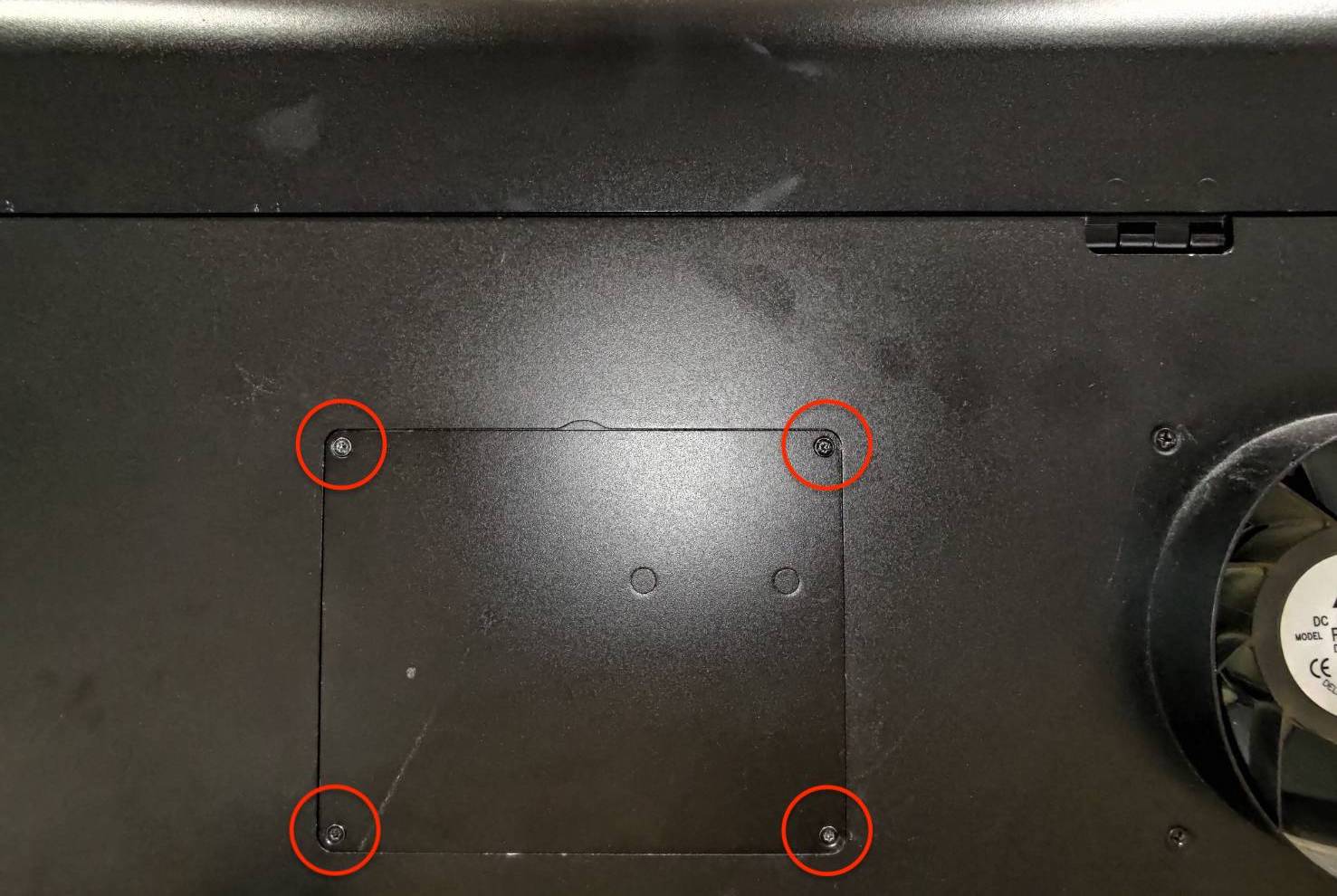

  • 6-stiftskabeln på plotterkortet. (Bakstycket måste tas bort med en T8-skruvmejsel.) (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)

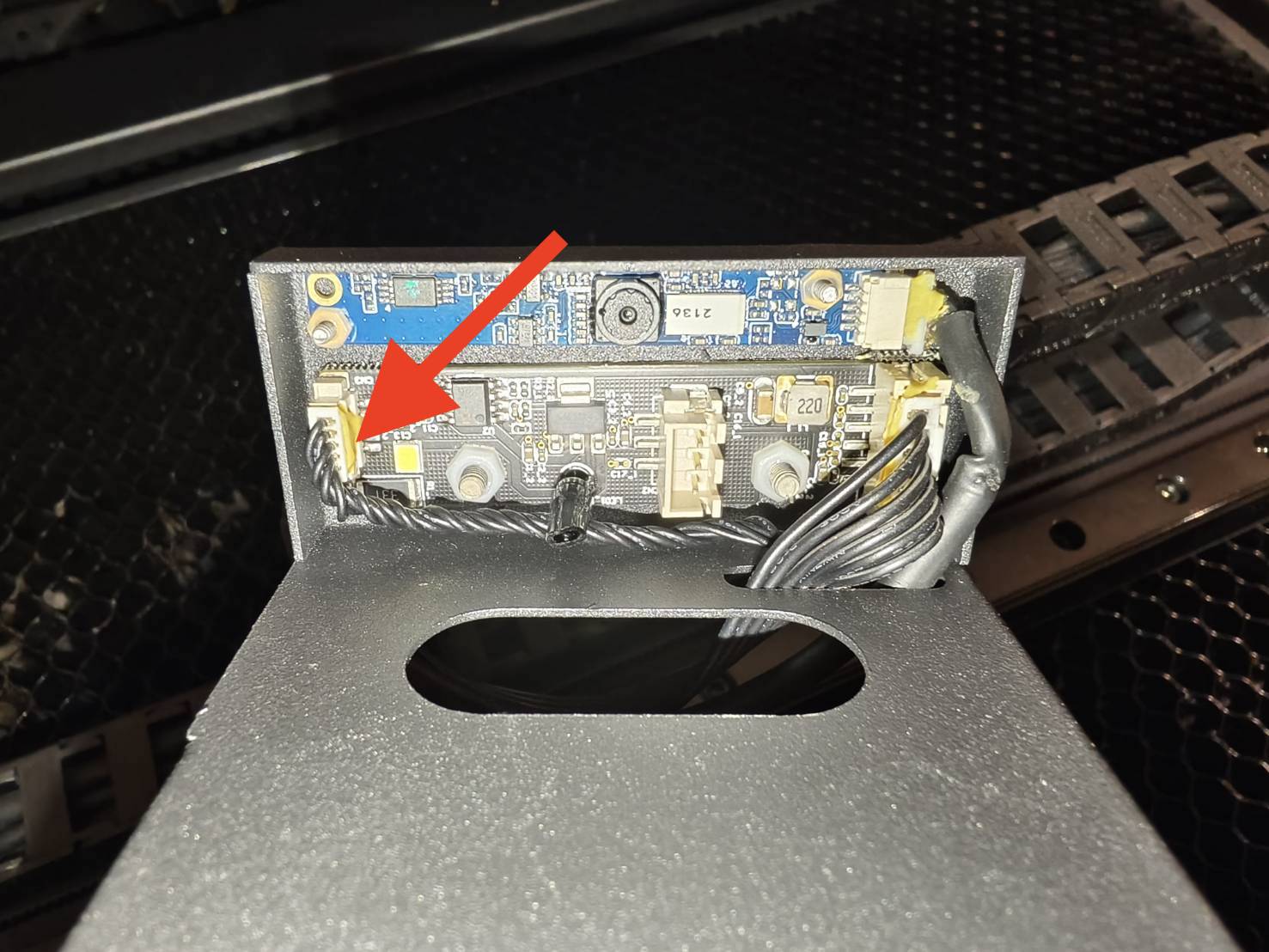

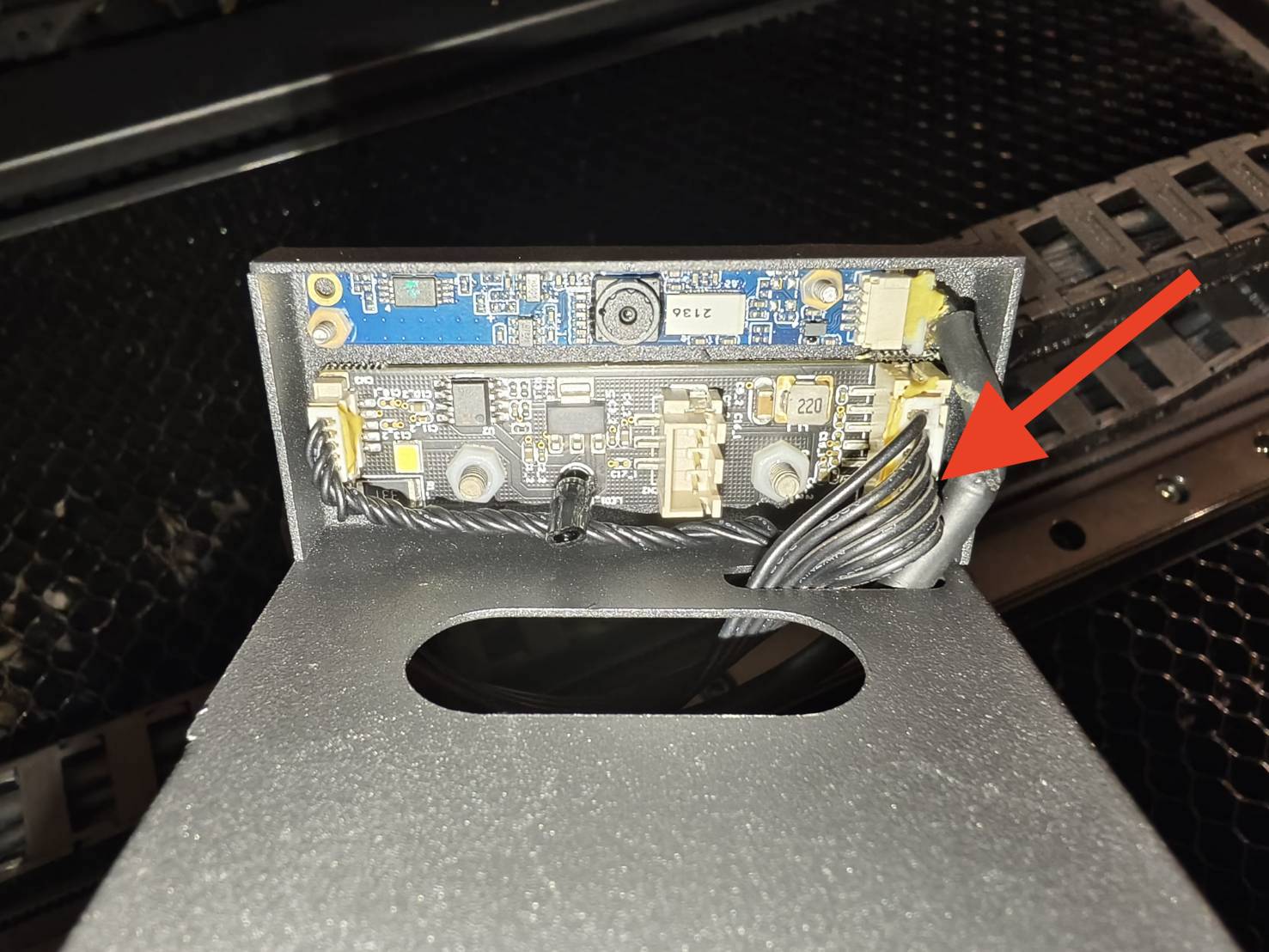

  • 6-stiftskabeln på kamerans LED-kort på laserhuvudet.

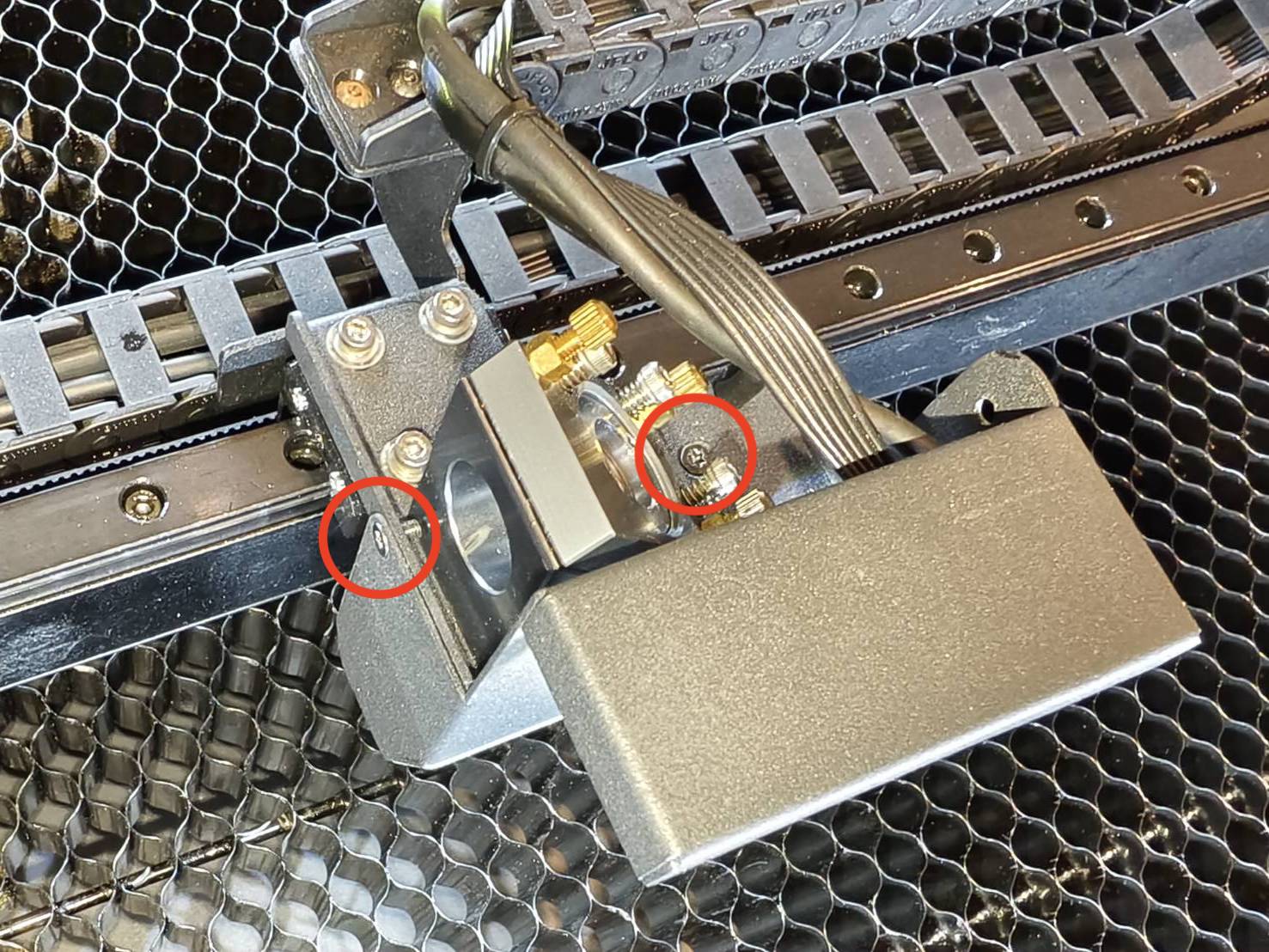

    (Laserhuvudets skydd måste tas bort med en T8-skruvmejsel.)



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, LED-lampan är PÅ >> Steg C2
  • Nej, LED-lampan är AV >> Kontakta kundsupport
    • Möjlig orsak:
      • HX-kamerans LED-lampa och flamsensorkortet är defekt
      • 6-stiftskabeln till flamsensorkortet är defekt (mindre sannolikt)
      • Plotterkortet är defekt (mindre sannolikt)



Steg C1.3

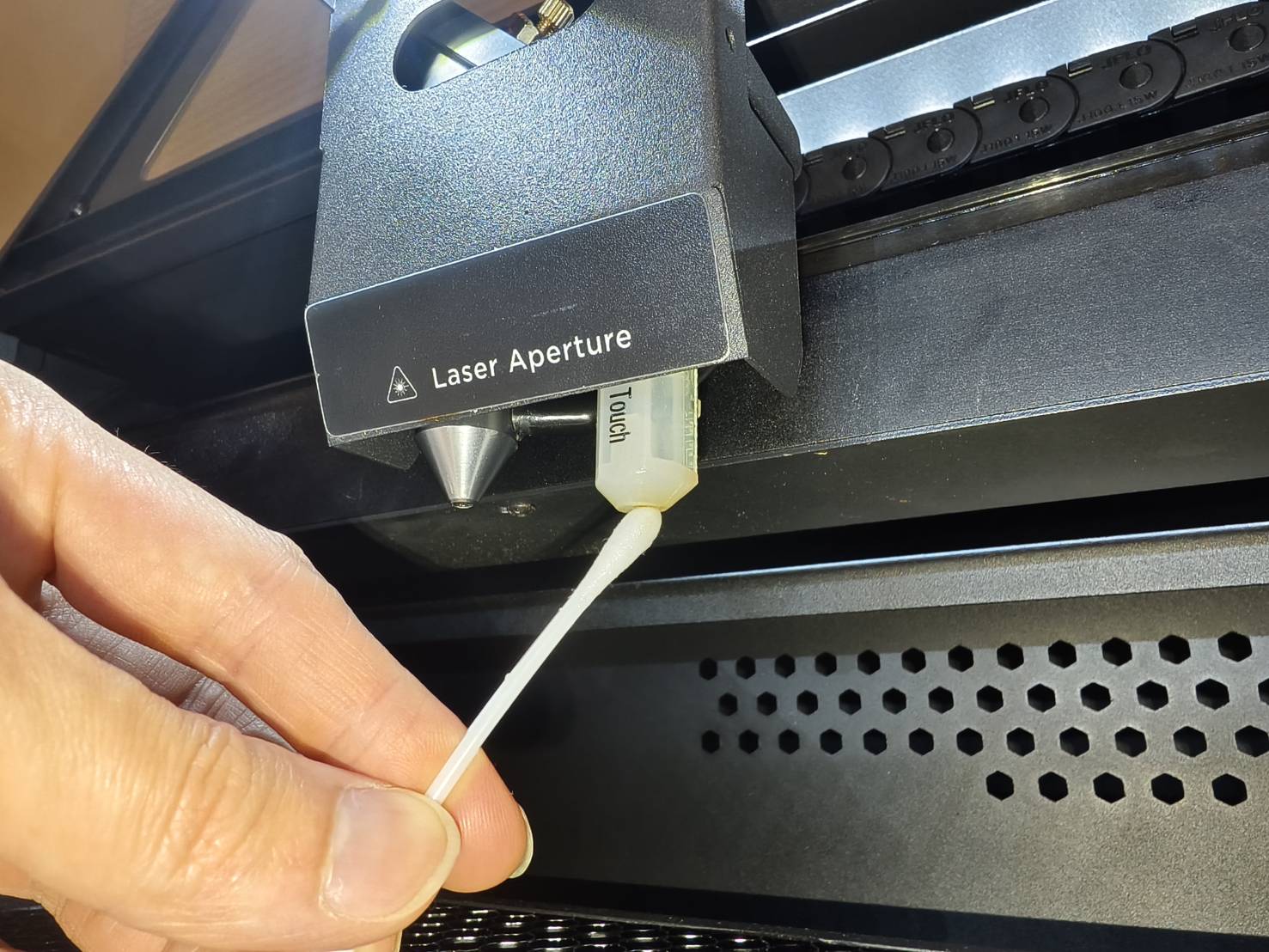

Använd en bomullspinne med alkohol för att rengöra spetsen på autofokusmodulen.
Efter rengöring, försök att stänga av och slå på maskinen för att se om sonden poppar ut.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, sonden poppar inte ut alls >> Steg C1.4





Steg C1.4

Anslut följande kablar igen. Kontrollera sedan om sonden poppar upp när maskinen slås på.

  • 6-stiftskabeln på plotterkortet. (Bakstycket måste tas bort med en T8-skruvmejsel.) (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)



  • 6-stiftskabeln på kamerans LED-kort på laserhuvudet.
    (Laserhuvudets skydd måste tas bort med en T8-skruvmejsel.)

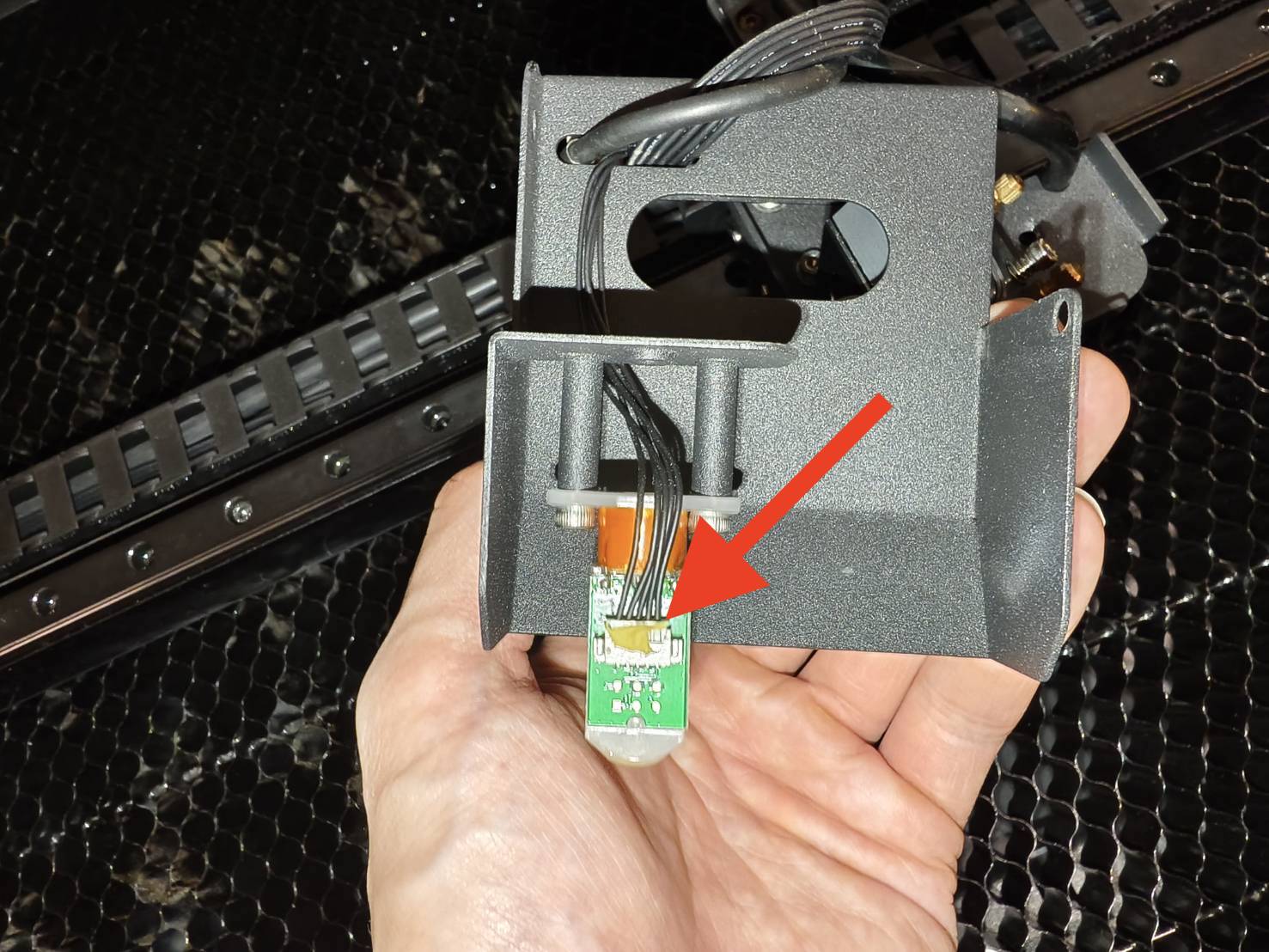

  • 5-stiftskabeln på kamera-LED-kortet och autofokusmodulen.

Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, sonden poppar inte ut alls >> Steg C1.5





Steg C1.5

Reflasha SD-kortet och se om sonden poppar upp när du slår på maskinen.
Hänvisar till artikeln, 5-24 HEXA - Reflashing SD Card.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, sonden poppar inte ut alls >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Autofokusmodulen är felaktig
      2. 5-stiftskabeln till autofokusmodulen är felaktig
      3. HX Camera LED och Flame Sensor Board är felaktigt (mindre sannolikt)
      4. 6-stiftskabeln till flamsensorkortet är defekt (mindre sannolikt)
      5. Plotterkortet är defekt (mindre sannolikt)
      6. Moderkortet är felaktigt (mindre sannolikt)



Steg C2

Placera ett material i arbetsområdet och dubbelklicka på "AF"-knappen för att se om autofokus fungerar och om sondens form är normal.

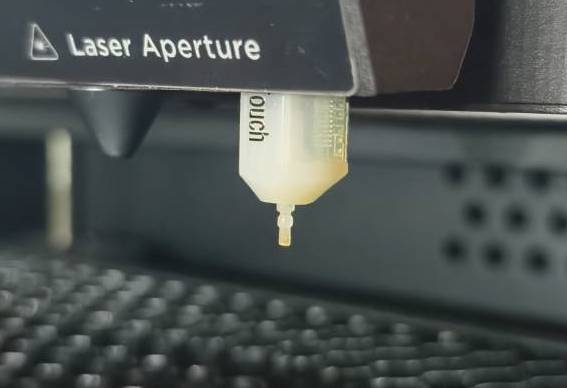

Kontrollera formen - Bra exempel

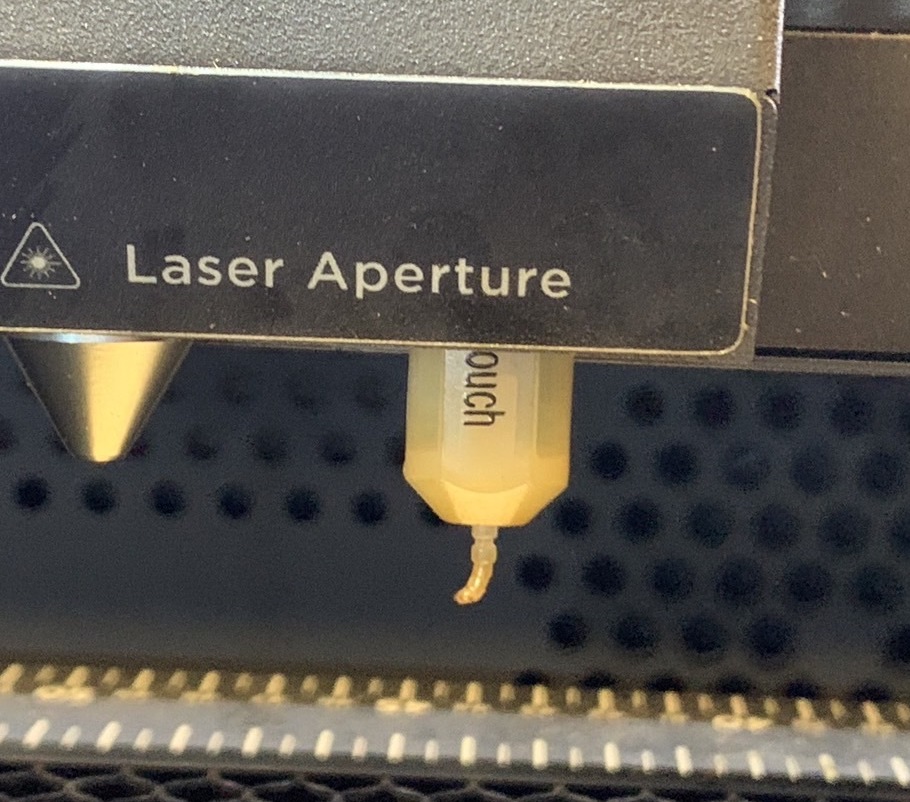

Kontrollera formen - Dåligt exempel



Bestäm testresultatet och nästa åtgärd att vidta.

  • Formen och funktionen är normal >> Problem löst
  • Sonden ser vriden ut >> Kontakta kundsupport
    • Möjlig orsak:
      1. Autofokusmodulen är defekt och måste bytas ut.
  • Autofokus har fortfarande ett problem >> Steg C3



Steg C3

Koppla in följande kablar igen. Efter det, kontrollera om problemet kvarstår.

  • 6-stiftskabeln på plotterkortet. (Bakstycket måste tas bort med en T8-skruvmejsel.) (Se diagrammet om ditt kretskort inte är detsamma som på bilden.)



  • 6-stiftskabeln på kamerans LED-kort på laserhuvudet.
    (Laserhuvudets skydd måste tas bort med en T8-skruvmejsel.)



  • 5-stiftskabeln på kamera-LED-kortet och autofokusmodulen.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Funktionen fungerar >> Problem löst
  • Autofokus har fortfarande ett problem >> Kontakta kundsupport
    • Möjlig orsak:
      1. Autofokusmodulen är felaktig
      2. 5-stiftskabeln till autofokusmodulen är felaktig
      3. HX Camera LED och Flame Sensor Board är felaktigt (mindre sannolikt)
      4. 6-stiftskabeln till flamsensorkortet är defekt (mindre sannolikt)
      5. Plotterkortet är defekt (mindre sannolikt)
      6. Moderkortet är felaktigt (mindre sannolikt)



Kontakta kundsupport

  • Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]

*Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX-supporten.



#END
