#913 Onormalt luftflöde detekterat

FLUX Support Team
  • Uppdaterad



Möjliga orsaker:

  1. Systemet misslyckas (Uppdatera firmware igen, återställ till fabriksinställningar eller installera om SD-kortet.)
  2. Luftslangen är böjd eller skadad.
  3. Den genomskinliga 3-vägsslangen (T-koppling) på sensorn är böjd eller skadad.
  4. Moderkortet/MB/moderkortet fungerar inte som det ska.
  5. Luftpumpen är för svag.
  6. Luftpumpen är för stark. (Mindre sannolikt)



Steg 1

Testa om det blåser luft ut från lasermunstycket.

  • Gå in i underhållsläget på panelen och aktivera luftpumpen.
  • Använd din hand eller ett papper för att testa om det blåser luft ut från lasermunstycket.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, det blåser luft ut >> Steg 2



Steg 1.1

Ta bort sidoluckan för att kontrollera eller återansluta de två luftpumpstiftens kablar och luftslangen som är ansluten till toppen av luftpumpen.

  • Stäng av maskinen. Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och dra ur de två USB-förlängningarna. (Se diagram om ditt kretskort inte är detsamma som på bilden.)

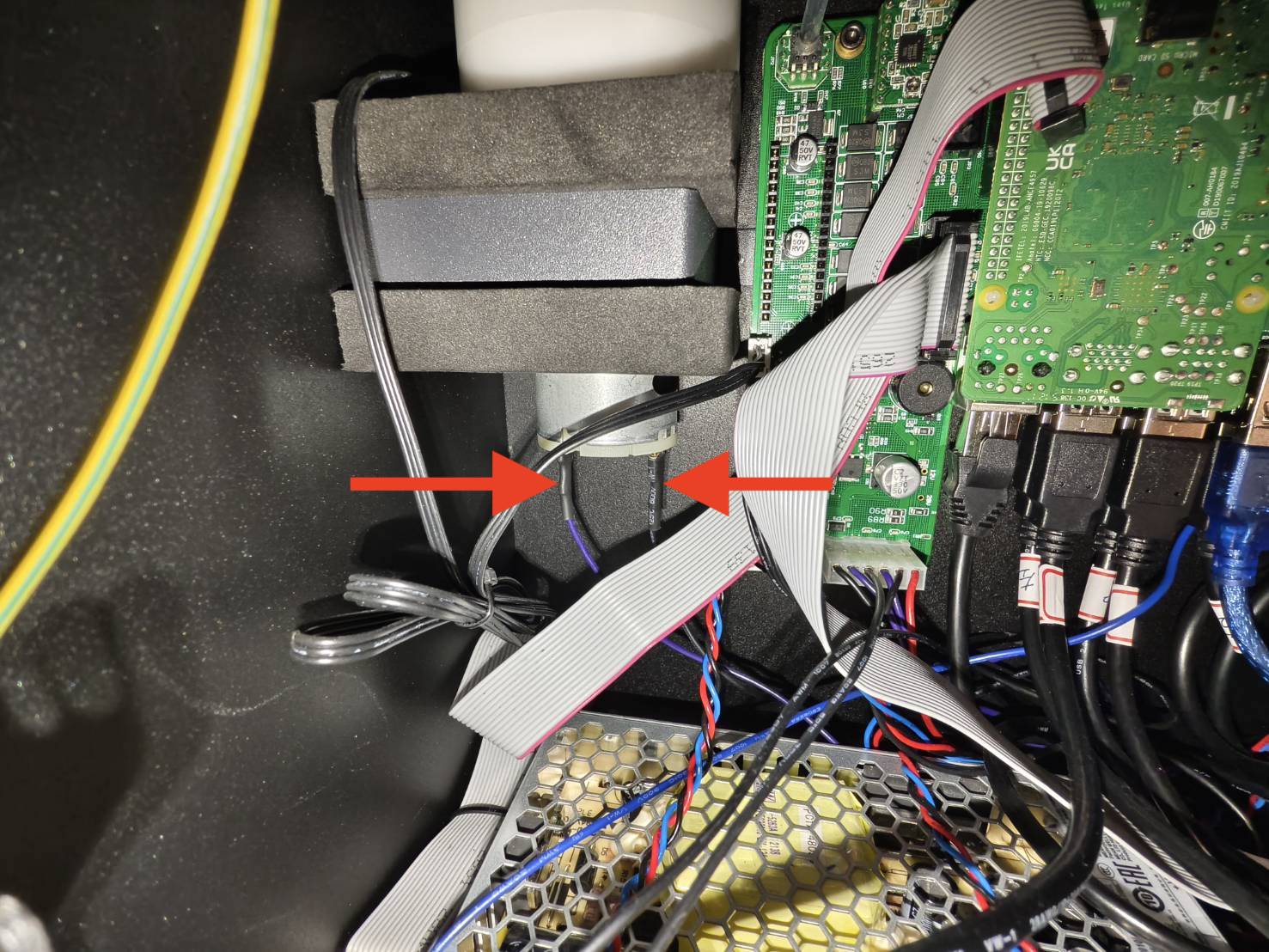

  • Kontrollera eller återanslut de två luftpumpstiftens kablar.

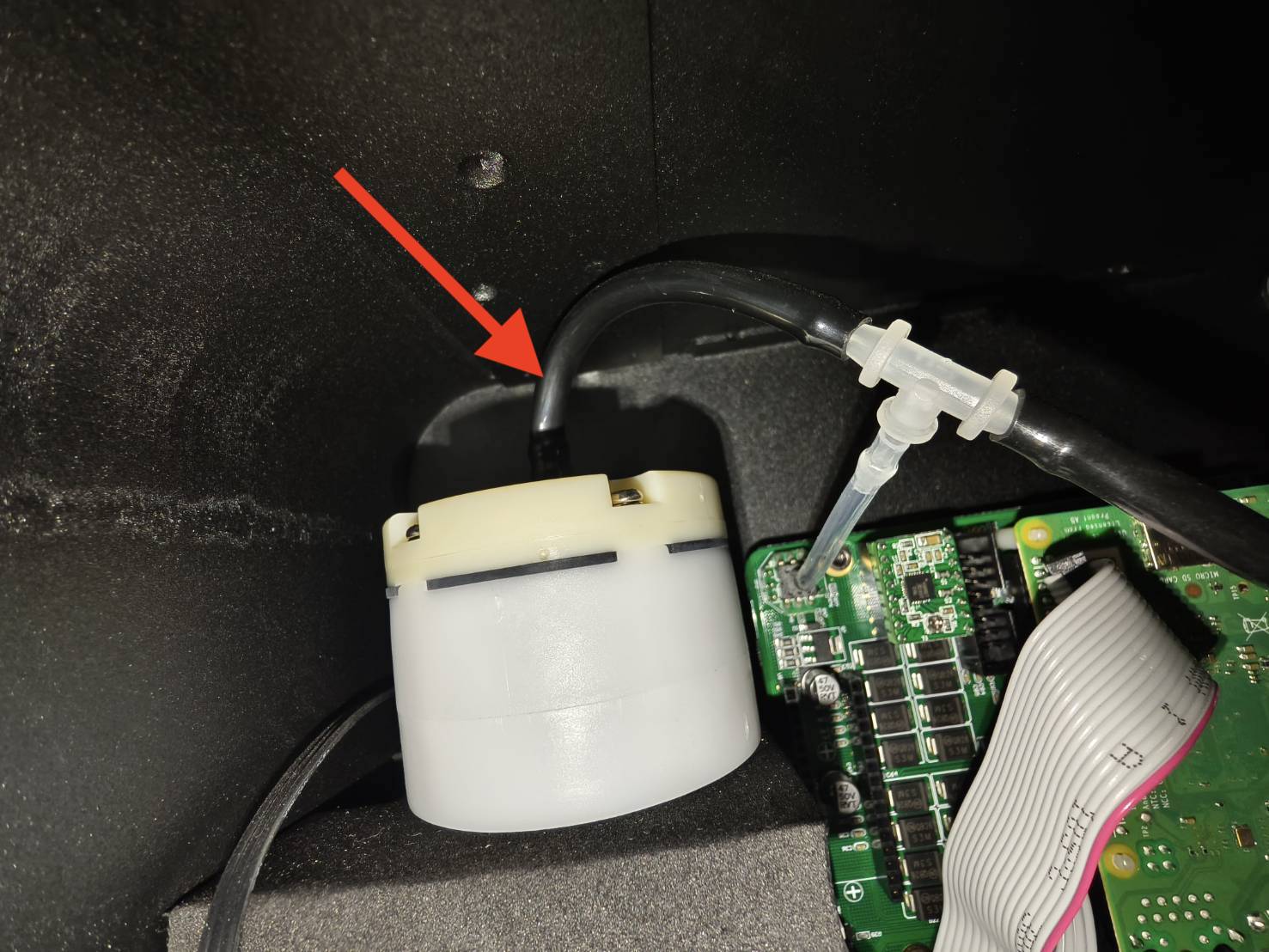

  • Kontrollera luftslangen på luftpumpen.

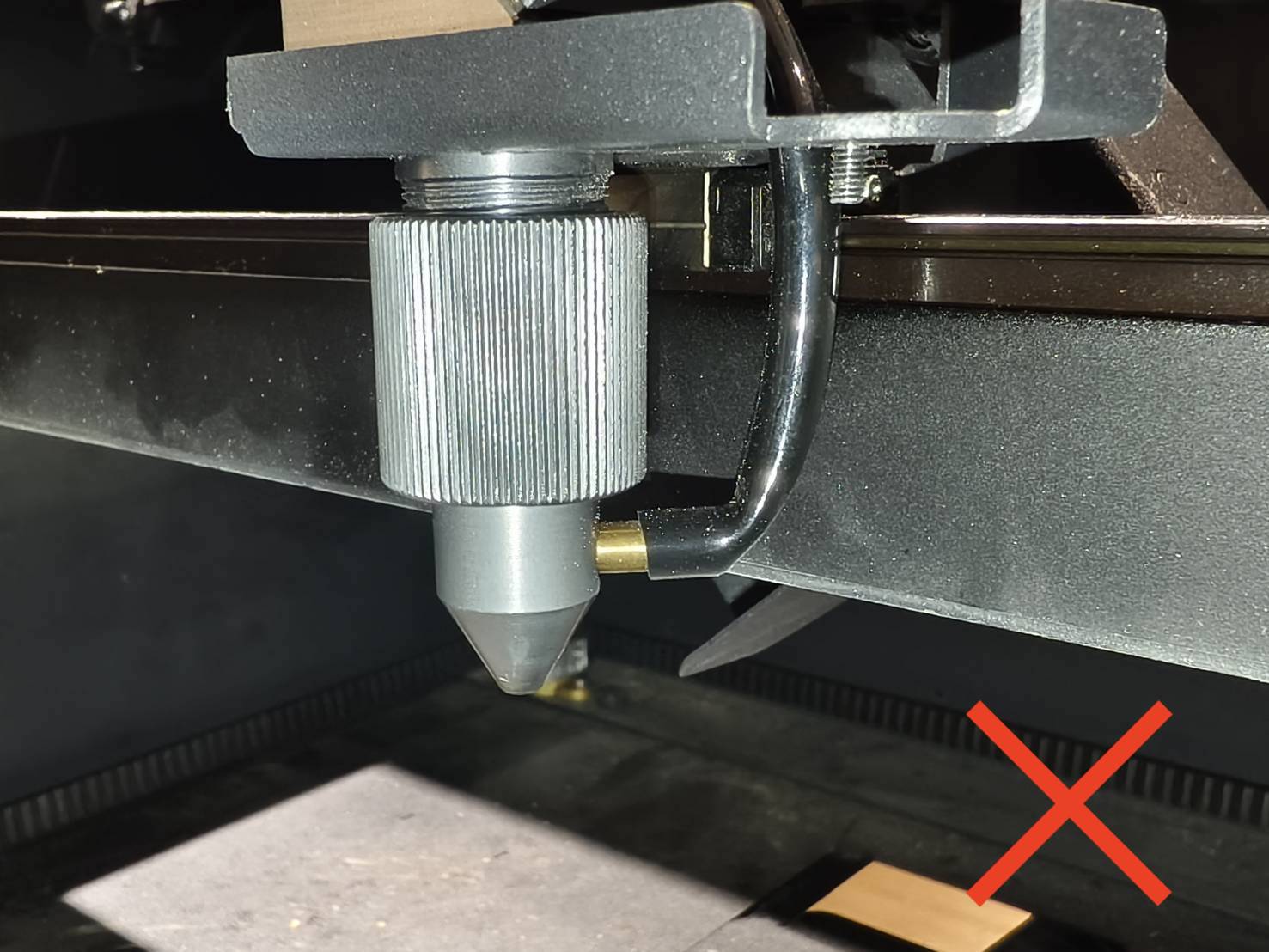

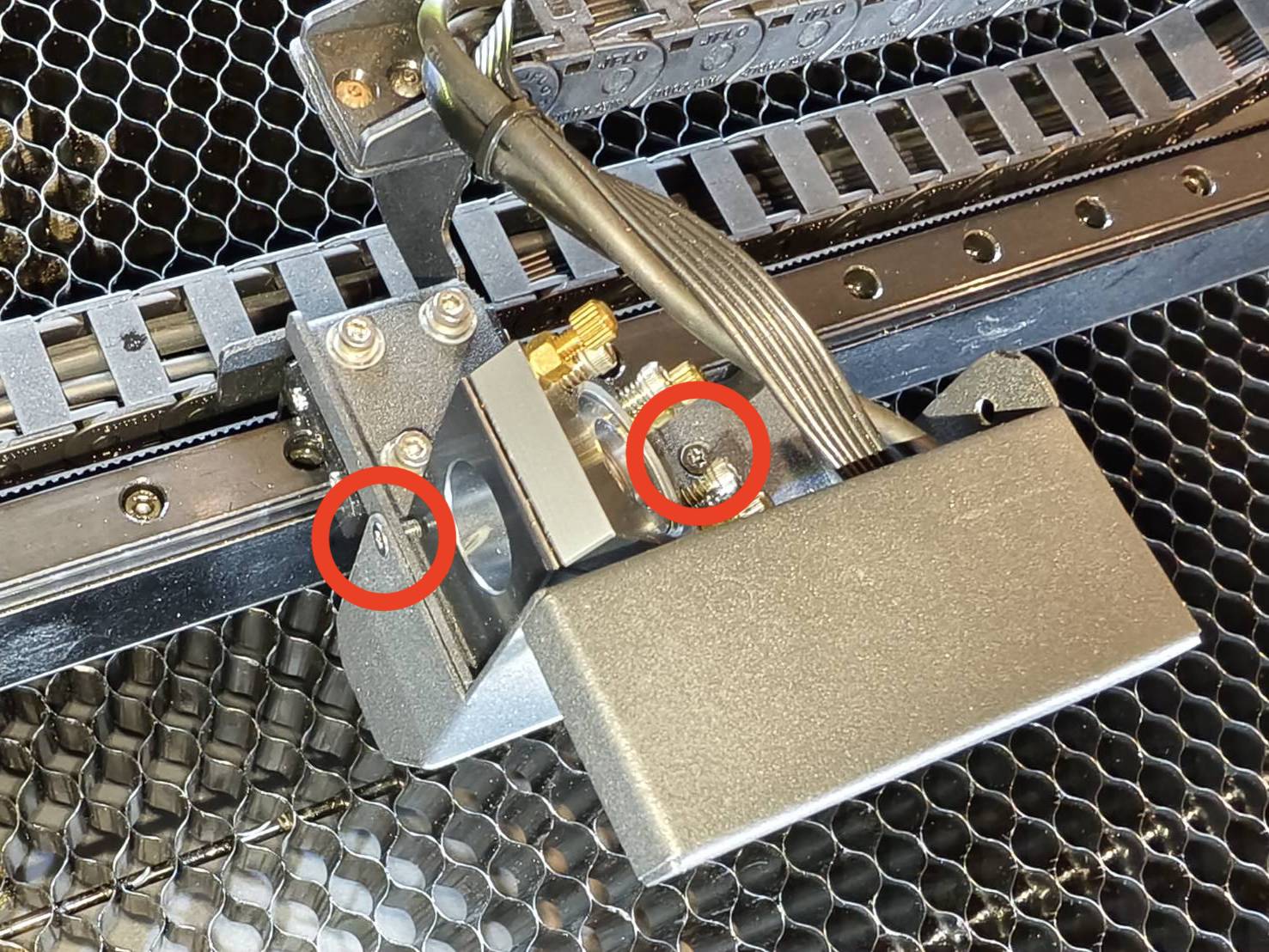

  • Kontrollera luftslangen på lasermunstycket. (Skyddet måste tas bort.)




  • Slå på maskinen och aktivera luftpumpen för att testa om luft blåser ut från lasermunstycket.


Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, det blåser luft ut >> Steg 2
  • Nej, det blåser ingen luft ut >> Steg 1.2



Steg 1.2

Återställ maskinen till fabriksinställningarna och testa om det blåser luft från lasermunstycket.

5-30 Återställ till fabriksinställningar



Bestäm testresultatet och nästa åtgärd att vidta.

  • Ja, det blåser luft ut >> Steg 2
  • Nej, det blåser ingen luft ut >> Steg 1.3



Steg 1.3

Reflasha SD-kortet och testa om det blåser luft från lasermunstycket.

5-24 HEXA - Reflasha SD-kort



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, det blåser ingen luft ut >> Kontakta kundsupport
    • Möjlig orsak:
      1. Luftpumpen är defekt och behöver bytas ut
      2. Moderkortet är defekt och behöver bytas ut



Steg 1.4

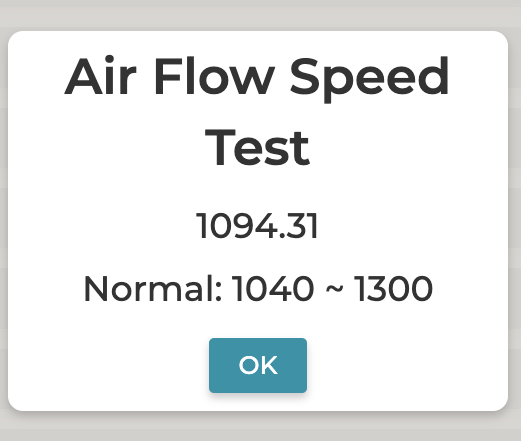

Aktivera luftflödesvärdet på panelen och flytta laserhuvudet runt arbetsområdet för att se om värdet ändras när du flyttar laserhuvudet.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Värdet är alltid inom det normala intervallet >> Steg 1.5
  • Värdet är alltid mindre än minimivärdet >> Steg 3
  • Värdet är alltid större än maximala intervallet >> Steg 4
  • Värdet ändras inom normala och maximala värdet >> Steg 4



Steg 1.5

Kör en uppgift och se om felet dyker upp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Problem löst
    • Möjlig orsak:
      1. Systemet misslyckades
  • Ja, felet dyker fortfarande upp >> Kontakta kundsupport
    • Möjlig orsak:
    • Moderkortet är defekt och behöver bytas ut



Steg 2

Aktivera luftflödesvärdet på panelen och flytta laserhuvudet runt arbetsområdet för att se om värdet ändras när du flyttar laserhuvudet.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Värdet är alltid inom det normala intervallet >> Steg 2.1
  • Värdet är alltid mindre än minimivärdet >> Steg 3
  • Värdet är alltid större än maximala intervallet >> Steg 4
  • Värdet ändras inom normala och maximala värdet >> Steg 4



Steg 2.1

Kör en uppgift och se om felet dyker upp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Maskinen har inget problem
  • Ja, felet dyker fortfarande upp >> Steg 2.2



Steg 2.2

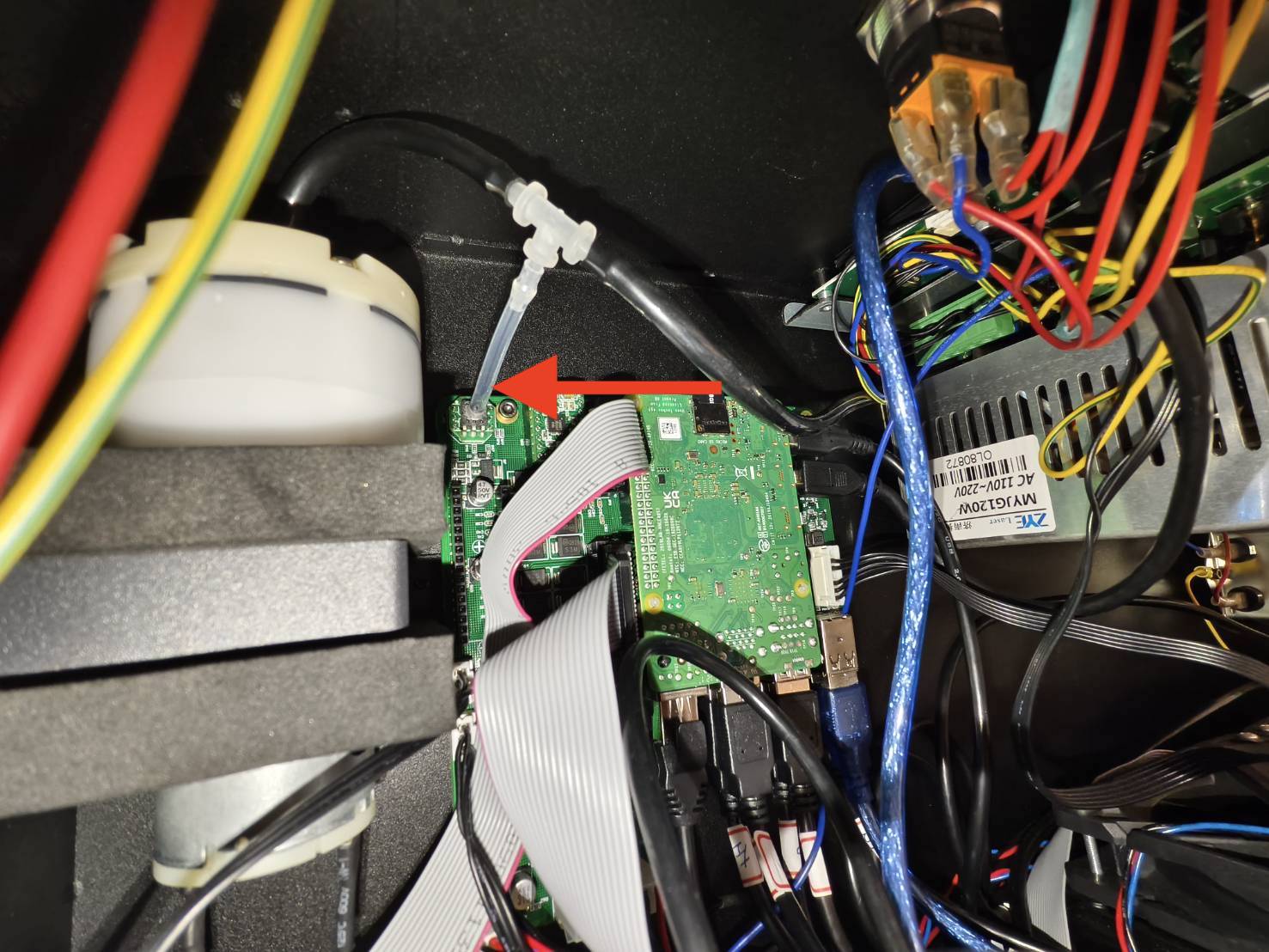

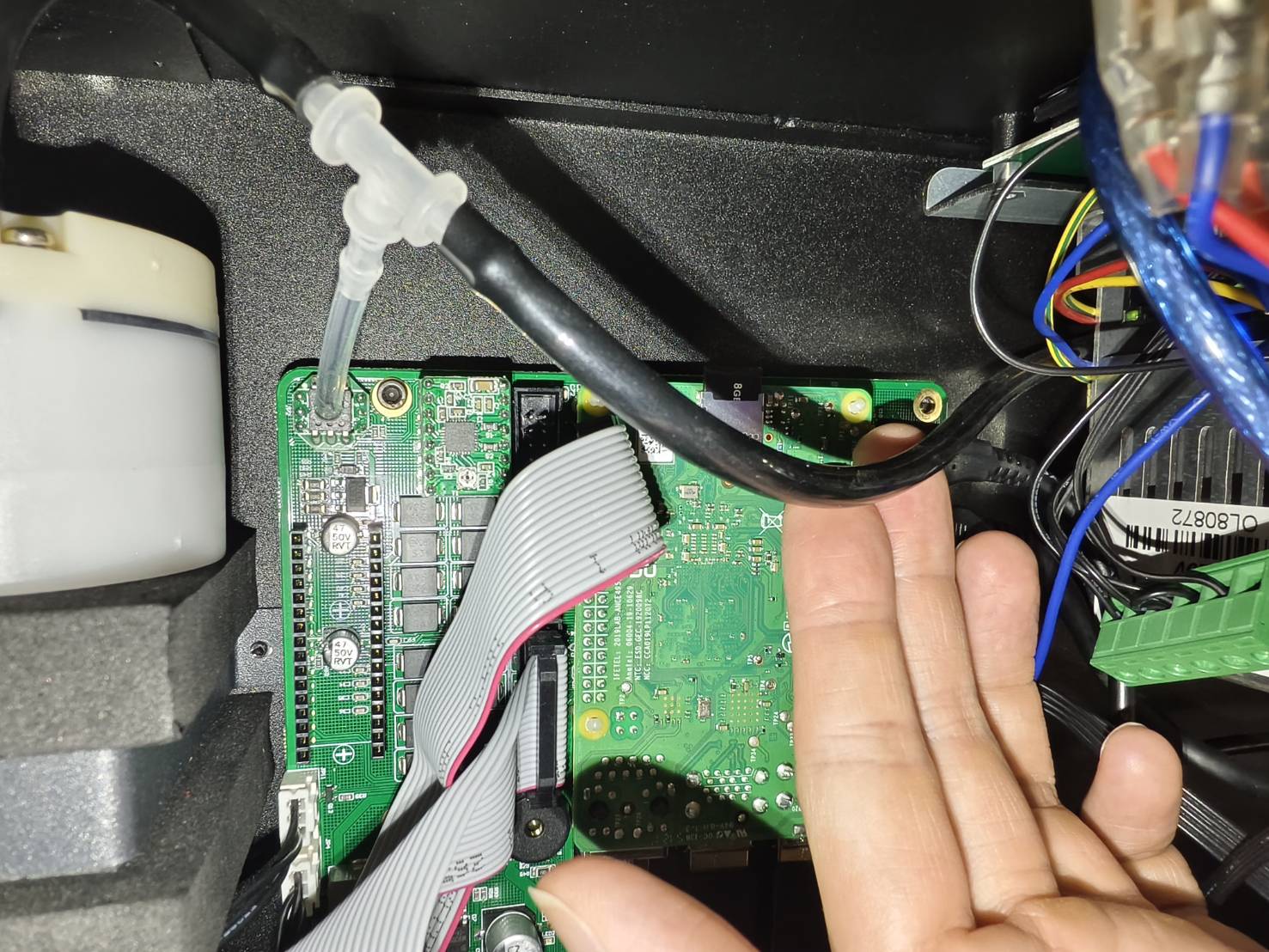

Återanslut den 3-vägs transparenta slangen (T-koppling). Kör en uppgift och se om felet dyker upp.

  • Stäng av maskinen. Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och dra ur de två USB-förlängningarna. (Se diagram om ditt kretskort inte är detsamma som på bilden.)



  • Återanslut den 3-vägs transparenta slangen (T-koppling).



  • Kör en uppgift och se om felet dyker upp.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Problem löst
    • Möjlig orsak:
      1. Anslutningen av den 3-vägs transparenta slangen (T-koppling) var dålig
  • Ja, felet dyker fortfarande upp >> Steg 2.3



Steg 2.3

Reflasha SD-kortet och kör en uppgift för att se om felet dyker upp.

5-24 HEXA - Reflasha SD-kort



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Problem löst
    • Möjlig orsak:
      1. Systemet misslyckades
  • Ja, felet dyker fortfarande upp >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är defekt och behöver bytas ut



Steg 3

Återanslut den 3-vägs transparenta slangen (T-koppling) och kontrollera luftflödesvärdet.

  • Stäng av maskinen. Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och dra ur de två USB-förlängningarna. (Se diagram om ditt kretskort inte är detsamma som på bilden.)



  • Återanslut den 3-vägs transparenta slangen (T-koppling).



  • Flytta laserhuvudet runt och kontrollera luftflödesvärdet.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Värdet är alltid inom det normala intervallet >> Steg 3.3
  • Värdet är alltid mindre än minimivärdet >> Steg 3.1
  • Värdet är alltid större än maximala intervallet >> Steg 4
  • Värdet ändras inom normala och maximala värdet >> Steg 4



Steg 3.1

Kontrollera om det finns något läckage eller skada på luftslangen och den 3-vägs transparenta slangen.

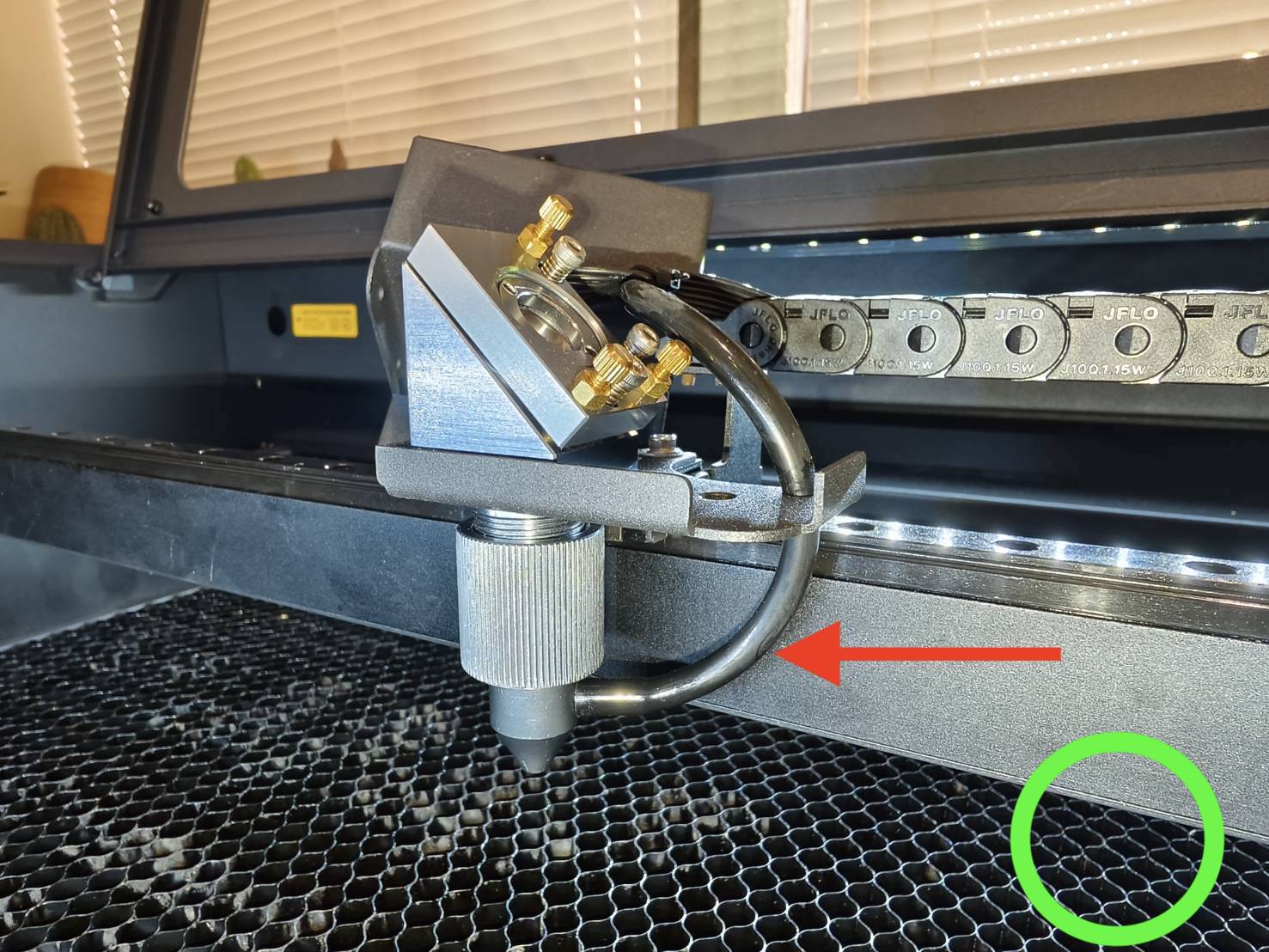

  • Kontrollera luftslangen på lasermunstycket. (Skyddet måste tas bort.)


  • Kontrollera luftslangen på luftpumpen.



  • Kontrollera den 3-vägs transparenta slangen.



  • Kontrollera andra delar av luftslangens väg.

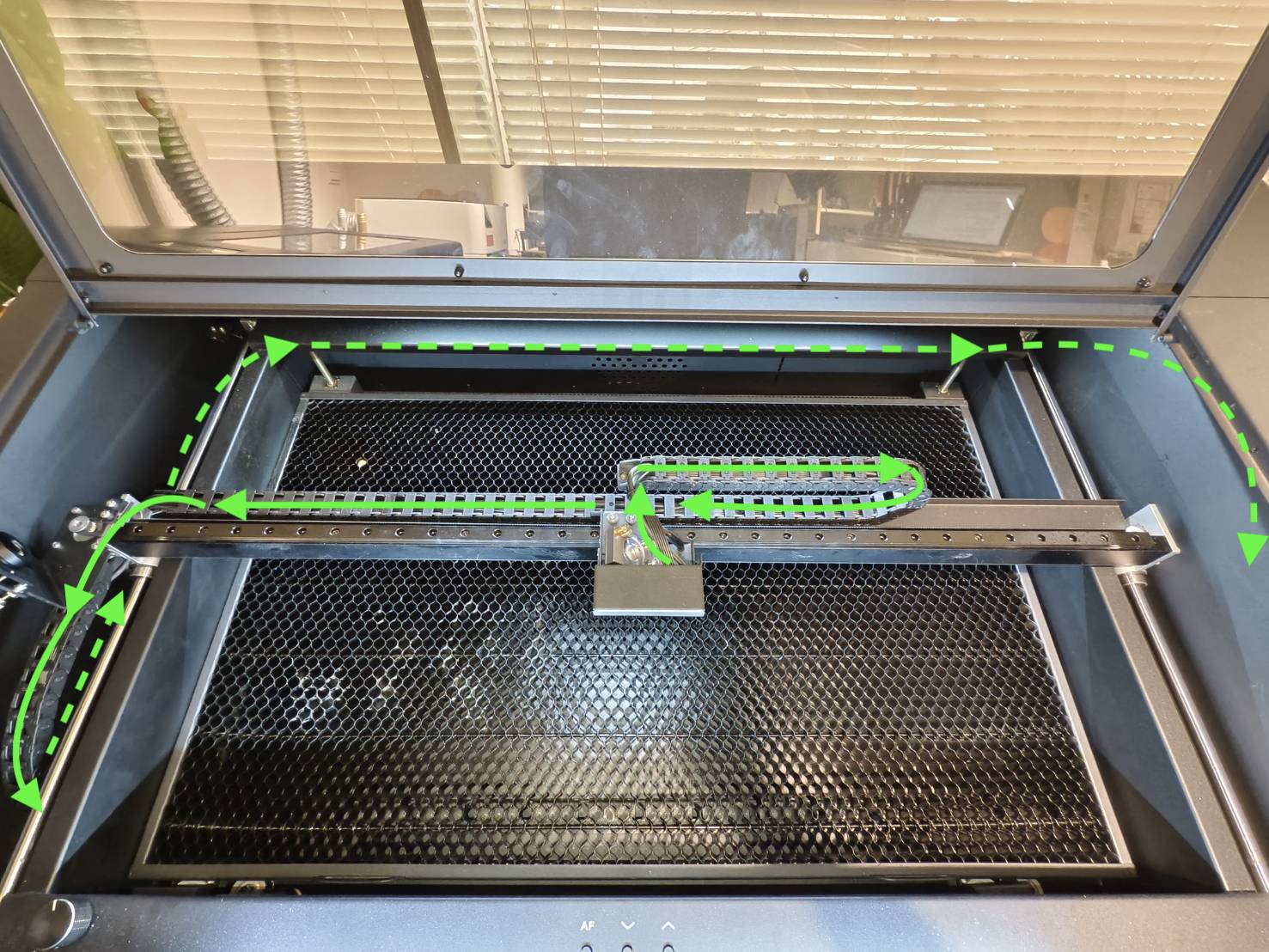

    Översikt över luftslangens arrangemang

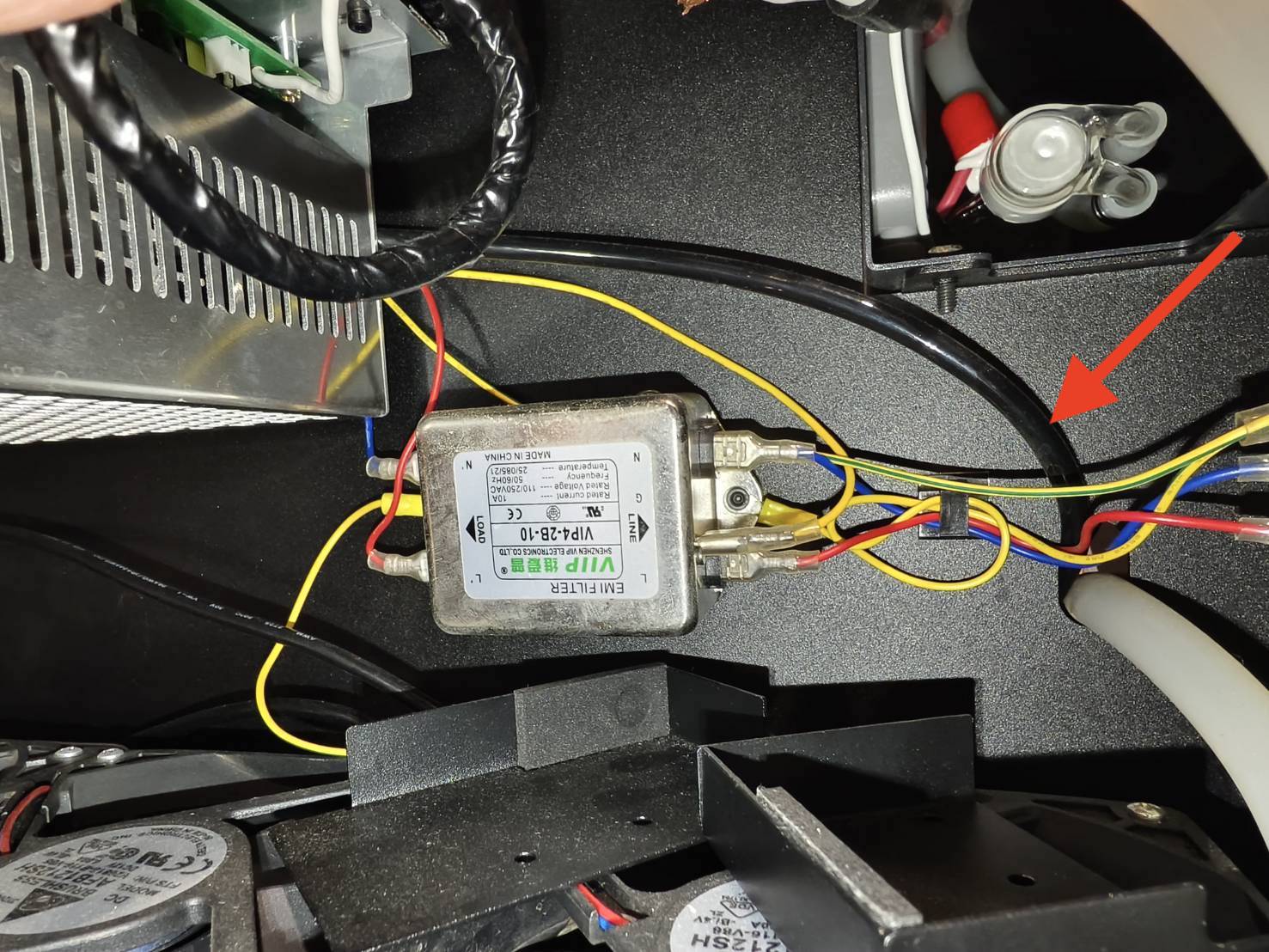

    Baksidan av maskinen kan kontrollera en del av luftslangen

    Vid luftpumpssidan kan en del av luftslangen kontrolleras



Bestäm testresultatet och nästa åtgärd att vidta.

  • Luftslangen och den 3-vägs transparenta slangen är bra >> Steg 3.2
  • Luftslangen eller den 3-vägs transparenta slangen är dålig >> Kontakta kundsupport
    • Möjlig orsak:
      1. Luftslangen är defekt och behöver bytas ut
      2. Den 3-vägs transparenta slangen är defekt och behöver bytas ut



Steg 3.2

Reflasha SD-kortet och se om luftflödesvärdet blir normalt.

5-24 HEXA - Reflasha SD-kort



Bestäm testresultatet och nästa åtgärd att vidta.

  • Värdet är alltid inom det normala intervallet >> Steg 3.3
  • Värdet är alltid mindre än Min. värde >> Kontakta kundsupport
    • Möjlig orsak:
      1. Luftpumpen är defekt och behöver bytas ut
      2. Moderkortet är defekt och behöver bytas ut
      3. Den 3-vägs transparenta slangen är defekt och behöver bytas ut
  • Värdet är alltid större än maximala intervallet >> Steg 4
  • Värdet ändras inom normala och maximala värdet >> Steg 4



Steg 3.3

Kör en uppgift och se om felet dyker upp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Problem löst
    • Möjlig orsak:
      1. Systemfel
      2. Anslutningen av den 3-vägs transparenta slangen (T-koppling) var dålig
  • Ja, felet dyker fortfarande upp >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är defekt och behöver bytas ut



Steg 4

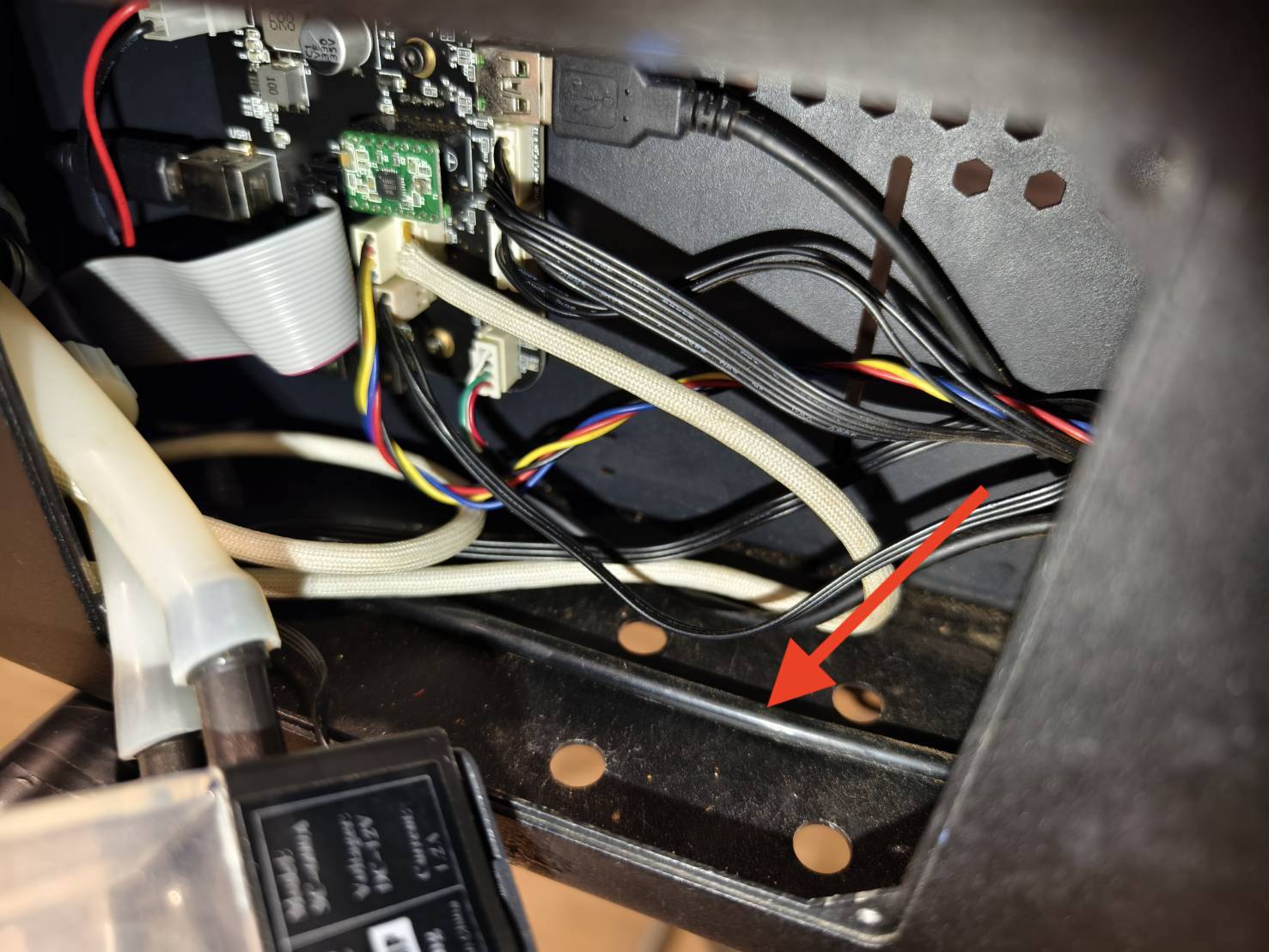

Öppna sidoluckan och kontrollera den svarta luftslangen för att se om den är böjd någonstans.

  • Stäng av maskinen. Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och dra ur de två USB-förlängningarna. (Se diagram om ditt kretskort inte är detsamma som på bilden.)



  • Kontrollera om luftslangen är böjd någonstans.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Luftslangen är inte böjd >> Steg 5



Steg 4.1

Försök räta ut den böjda delen av luftslangen och testa luftflödesvärdet.
Skär inte av den. Syftet här är endast att applicera kraft för att räta ut slangen.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Luftslangen kan inte rätas ut >> Kontakta kundsupport
    • Möjlig orsak:
      1. Luftslangen är skadad och behöver bytas ut.
  • Värdet är alltid inom det normala intervallet >> Steg 4.2
  • Värdet är alltid mindre än Min. värde >> Steg 3
  • Värdet är alltid större än maximala intervallet >> Kontakta kundsupport
    • Möjlig orsak:
      1. Luftslangen är skadad och behöver bytas ut.
  • Värdet ändras inom normala och maximala värdet >> Kontakta kundsupport
    • Möjlig orsak:
      1. Luftslangen är skadad och behöver bytas ut.



Steg 4.2

Kör en uppgift och se om felet dyker upp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Problem löst
    • Möjlig orsak:
      1. Luftslangen var böjd men kan rätas ut och fixas
  • Ja, felet dyker fortfarande upp >> Steg 4.3



Steg 4.3

Reflasha SD-kortet och kör en uppgift för att se om felet dyker upp.

5-24 HEXA - Reflasha SD-kort



Bestäm testresultatet och nästa åtgärd att vidta.

  • Nej, felet dyker inte upp >> Problem löst
    • Möjlig orsak:
      1. Systemet misslyckades
  • Ja, felet dyker fortfarande upp >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är defekt och behöver bytas ut



Steg 5

Reflasha SD-kortet och kontrollera luftflödesvärdet.

5-24 HEXA - Reflasha SD-kort



Bestäm testresultatet och nästa åtgärd att vidta.

  • Värdet är alltid inom det normala intervallet >> Steg 3.3
  • Värdet är alltid mindre än Min. värde >> Steg 3
  • Värdet är alltid större än maximala intervallet >> Steg 5.1
  • Värdet ändras inom normala och maximala värdet >> Steg 5.1



Steg 5.1

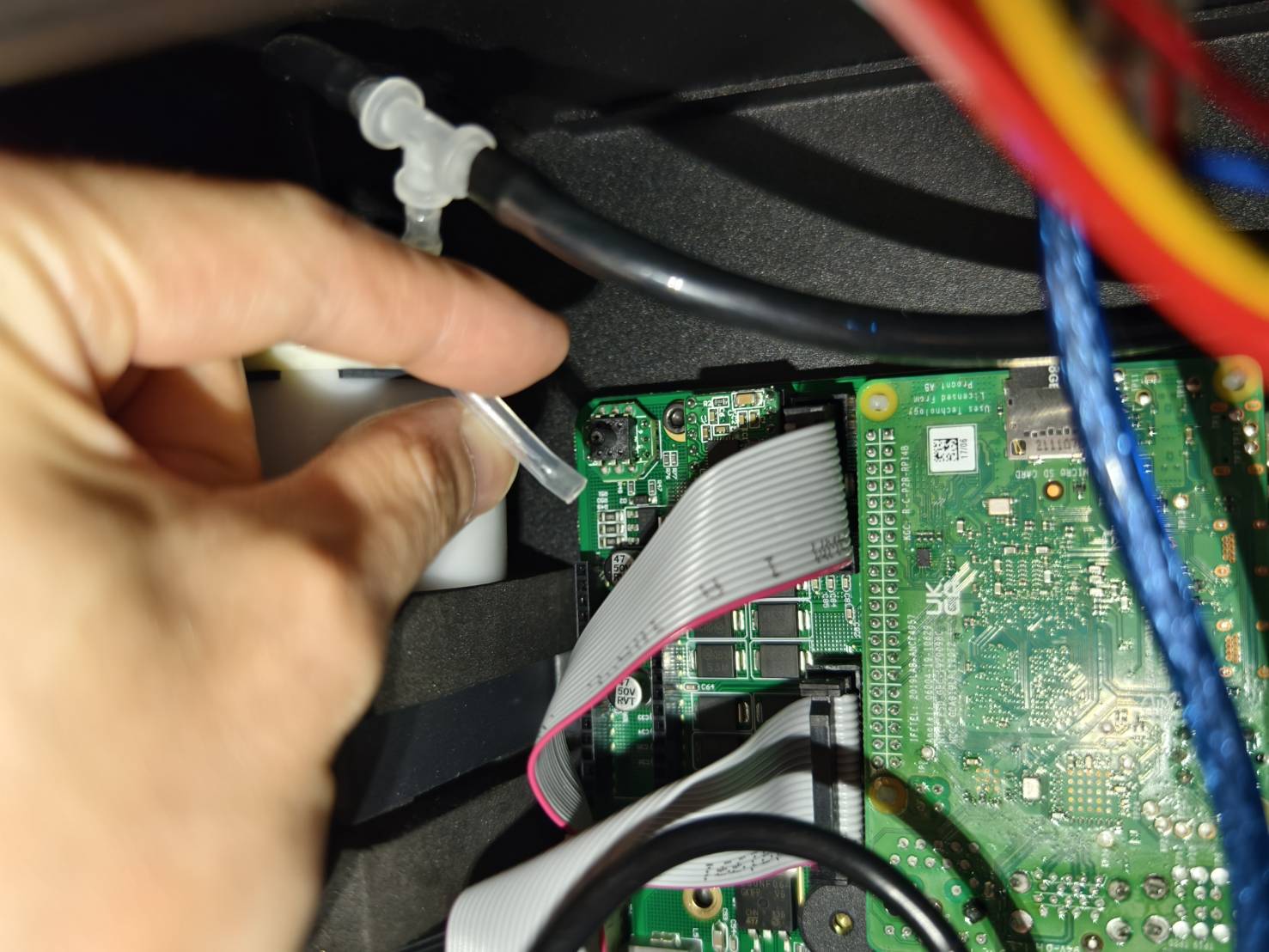

Koppla ur den 3-vägs transparenta slangen från moderkortet och se om värdet minskar.



Bestäm testresultatet och nästa åtgärd att vidta.

  • Värdet minskar och stannar under det normala intervallet >> Kontakta kundsupport
    • Luftpumpen är defekt och behöver bytas ut
    • Luftslangen är böjd någonstans och kan inte ses
    • Moderkortet är defekt och behöver bytas ut (Mindre troligt)
    • Den 3-vägs transparenta slangen är defekt och behöver bytas ut (Mindre troligt)
  • Värdet minskar inte >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är defekt och behöver bytas ut
  • Värdet ändras inom det normala och det onormala intervallet >> Kontakta kundsupport
    • Möjlig orsak:
      1. Moderkortet är defekt och behöver bytas ut
  1.



Kontakta kundsupport

  • Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]

*Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX-supporten.
