Detta kapitel introducerar programmets funktioner och demonstrerar de 4 skapandeteknikerna, inklusive skapande i Beam Studio, importering av arbetsfiler, spårning av bilder och massproduktion, och avslutas med formateringsinstruktioner.
Tillgängligt för Beam Studio 2.2+.

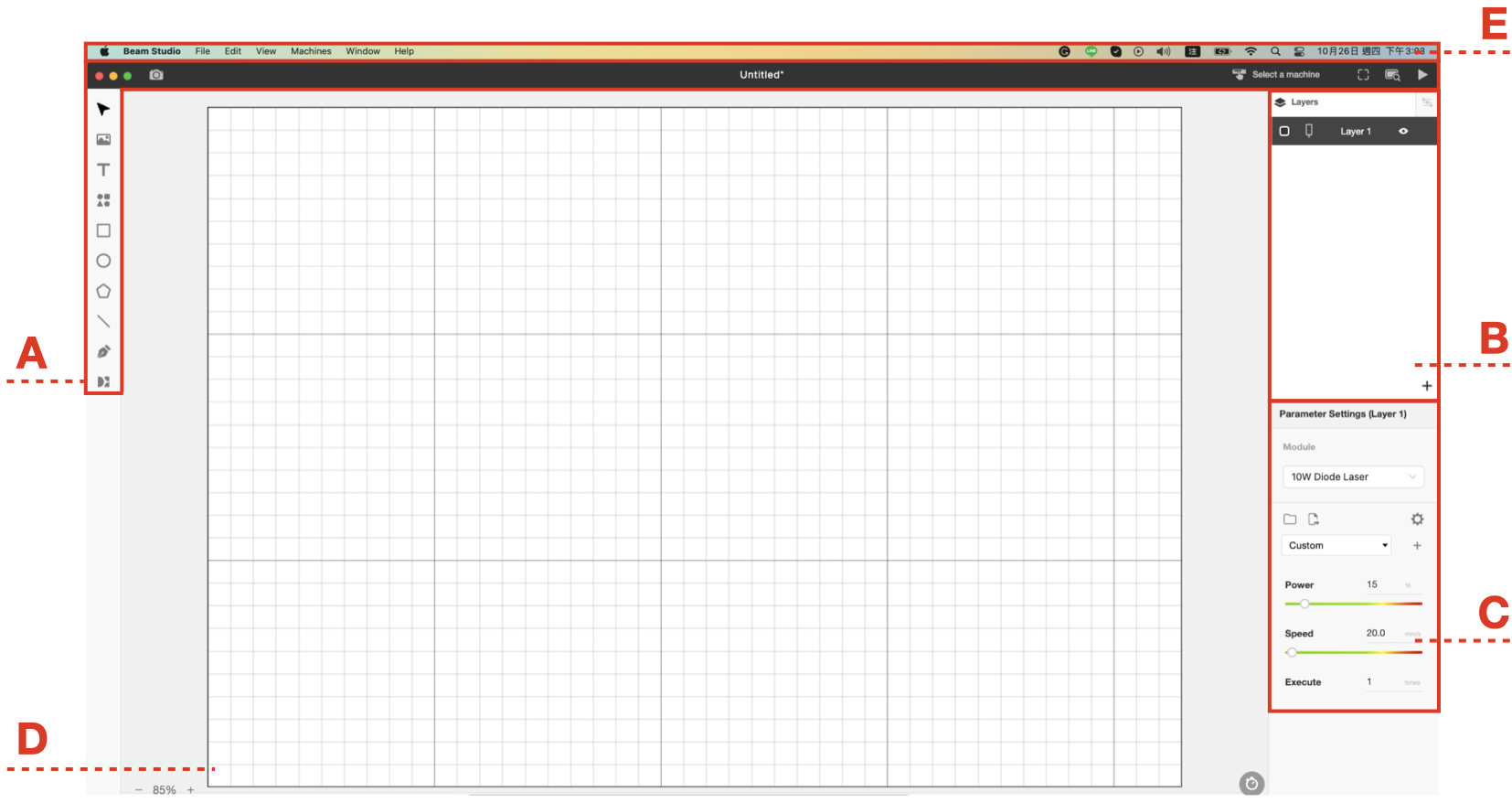

Programgränssnittet kan delas in i 5 sektioner
A. Verktygsfält
B. Lager- och objektpaneler
C. Parameterinställningar
D. Arbetsyta
E. Meny
A. Verktygsfält
Vänster
| Ikon | Namn | Tangentbordsgenväg | Beskrivning |
| Välj | V |
Välj specifika objekt. |
|
| Bild | I |
Importeraera JPG / PNG / SVG / DXF / AI / PDF-filer. Dra och släpp dem direkt i programmet eller klistra in dem direkt från webbläsaren efter "Kopiera bild". |
|
| Text | T |
Lägg till nya textobjekt. När fyllning inte är aktiverat finns det endast en textkontur, när det är aktiverat blir texten solid. |
|
| Element |
Utvalda clipart-bilder. |
||
| Rektangel | M |
Rita rektanglar. Kan justera radien för rundade hörn. |
|
|
|
Polygoner |
Rita polygoner. Antalet hörn i polygonen kan ökas eller minskas genom att använda tangenterna "+" och "-" medan du ritar. |
|
| Oval | L |
Rita ellipser. |
|
| Linje | \ |
Rita linjevägar. |
|
| Penna | P |
|
|
| QR-kod | Generera QR-kod | ||
| Lådgenerator | Generera laserskärningslåda | ||
| Designmarknad | Öppna Designmarknaden (https://dmkt.io) | ||
| Kameraförhandsvisning | Gå in i kameraförhandsvisningsläget. |

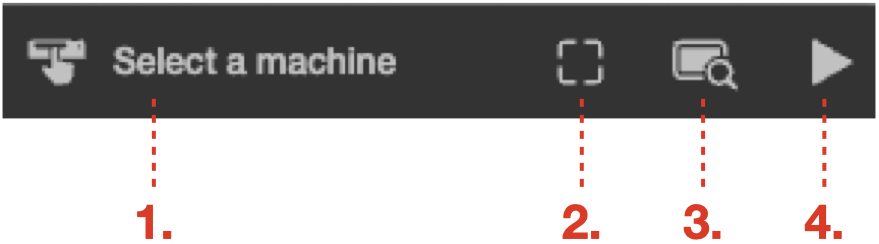

Topp
- Maskinväljare: Välj den maskin du vill ansluta till.
- Kör förhandsvisningsram: Förhandsgranska uppgiftens arbetsomfång (specifikt för Ador).
- Vägförhandsvisning: Visa en simulering av arbetsvägen innan du skickar uppgiften.
- Starta uppgift: Skicka uppgiften till den valda maskinen.
Kameraförhandsvisningsläge
| Ikon | Namn | Beskrivning |
| Förhandsvisning |
Välj ett intervall för att förhandsgranska området för arbetsmaterialen som ska skäras eller graveras. |
|
| Spåra bild |
Skanna och skapa ett vägobjekt från bilderna i kameraförhandsvisningen. |
|
| Rensa |
Ta bort bilderna som förhandsvisas av kameran, men objekten i Spåra bild kommer inte att tas bort. |
B. Lager- och objektpaneler
Lagerpanel
- Översikt: Lagerpanelen visar en lista över alla lager i ditt projekt.
- Lägg till nya lager: Klicka på "+"-knappen för att lägga till ett nytt lager.
- Lageralternativ: Högerklicka på valfritt lager för att få tillgång till ytterligare alternativ.
Kontrollera detaljerna här: Lagerkontroll.

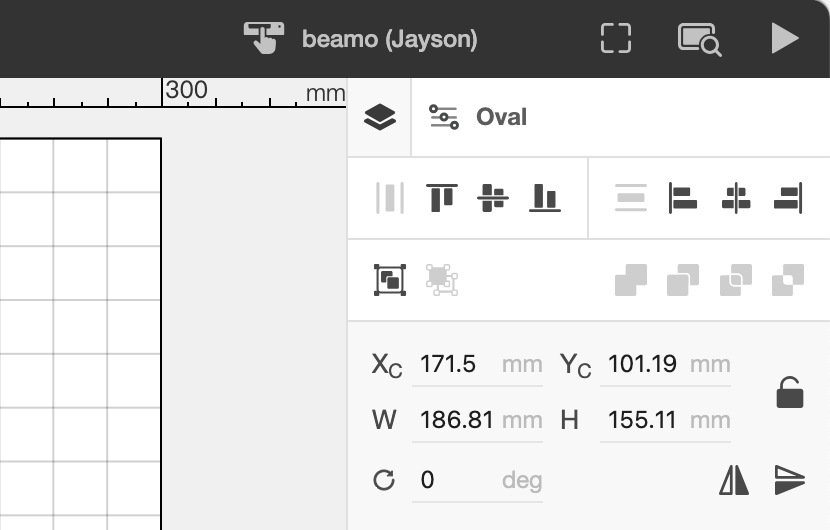

Objektpanel

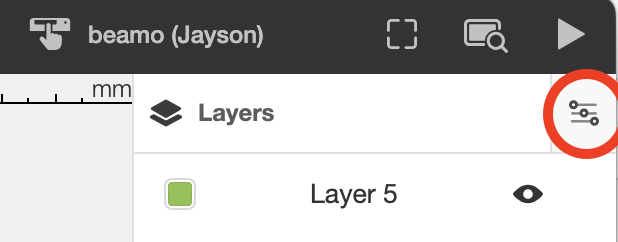

Klicka på ikonen här för att öppna objektpanelen.
Det finns fem huvudtyper av objekt du kan arbeta med:
- Bildobjekt
- Textobjekt or Text på banobjekt
- Banobjekt
- Geometriobjekt: Inkluderar rektanglar, ovaler, polygoner och linjer
- SVG-objekt: Importeraerade SVG-filer
Varje objekttyp har specifika alternativ och åtgärder. Detaljerad information för varje kan hittas i nästa kapitel.
C. Parameterinställningar
Lagerparametrar
Procentandelen av laserutgångseffekten.
Hastighet (mm/s):
Hastigheten som laserhuvudet rör sig med, mätt i millimeter per sekund.
Utför (gånger)
Antalet gånger ett enskilt lager utförs för samma jobb.
Z-steg (mm) (Tillgängligt för FLUX ador, beamo och HEXA.)
När du utför flera skärningar på samma bana för ett enskilt lager (när "EXECUTE" är större än 1), kan du ställa in den nedåtgående mängden av laserhuvudet för varje skärning för att hantera tjockare material.
Parameteralternativ
| Ikon | Namn | Beskrivning |
| Importera |
Importeraera alla graveringparametrar som lagras i en .json-fil till parameterlistan. |
|
| Exportera |
Exporteraera alla parametrar som en enda .json-fil. |
|
| Hantera parametrar |
Bläddra, redigera eller ta bort anpassade parametrar. |
|
| Lägg till aktuella parametrar |
Namnge och spara de aktuella parametrarna i parameterlistan. |
|
| Anpassade parametrar |
Välj parametrar från rullgardinsmenyn. Föreslagna parametrar för vanliga material finns tillgängliga. |
Tips för att använda parametrar
- Eftersom material varierar, börja med att använda de inbyggda parametrarna för att observera graveringsresultat. Finjustera dem efter behov för att uppnå önskad effekt.
- Det rekommenderas att ställa in effekten under 70% i Beamo, Beambox och Beambox Pro för att förlänga livslängden på laserröret. För Ador och HEXA har dock användning av full effekt mindre inverkan på laserförbrukningen.
- Justera parametrarna regelbundet för att ta hänsyn till den normala nedgången i laserrörets prestanda på grund av användning och tid.
D. Arbetsyta
Mitten av fönstret är området för att importera bilder eller rita objekt. Observera att objekt ska placeras i området för att fortsätta med uppgiften.
E. Meny
Ofta använda funktioner i varje flik introduceras här.
Beam Studio
- Om Beam Studio: Visa versionen av Beam Studio.
- Inställningar: Ändra standardinställningar som språk, maskinens IP-adress och tillägg.
Arkiv
- Öppna, Spara, Spara som: Öppna eller spara filer.
- Exempel: Använd olika exempel, inklusive olika filer och material graveringstester (olika kombinationer av effekt och hastighet) för att bestämma de bästa parametrarna för nya material.
- Exporteraera: Exporteraera filer till flera format, inklusive BVG, SVG, PNG, JPG och FLUX-uppgift. Detaljerad information om filformat förklaras i detta kapitel.
Redigera
- Optimera: Optimera objektarrangemanget för att göra den mest effektiva användningen av graveringsmaterialet.
- Dokumentinställningar: Justera inställningar som graveringsupplösning, arbetsområde (välj modell) och tillägg.
- Rensa scen: Ta bort alla objekt från scenen
Visa
- Visa rutnät: Visa rutnät i arbetsgränssnittet.
- Använd lagerfärg: Visa lagerfärgerna på objekt i det lagret.
Maskiner
- Testa nätverksinställningar: Kontrollera nätverksanslutningens kvalitet mellan datorn och målmaskinen.
- Kalibrera kamera: Kör kamerakalibreringen för maskinerna, för olika tillbehör.
- Uppdatera firmware: Ladda ner firmware från den officiella webbplatsen, spara den på din dator och uppdatera maskinens firmware genom att välja firmware-filen på din dator. Obs: Firmware-uppgraderingen tar några minuter. Stäng inte av maskinen under processen.
Fönster
- Detta är standardmenyn för Mac-system. Fönsters och Linux Ubuntu har inte detta alternativ.
Hjälp
- Visa starthandledningar: Starta om programvarans inledande handledning.
- Felrapport: Exporteraera en felrapport efter att ha stött på ett fel. Se till att programvaran inte omorganiseras eller stängs av innan du exporterar felrapporten. Kundtjänst guidar dig genom att exportera felrapportfilerna för att felsöka Beam Studio-fel.
- Felsökningsverktyg: Ett gränssnitt för utvecklare att felsöka programvaruproblem.
