Beambox - 性能套件 (反射鏡)

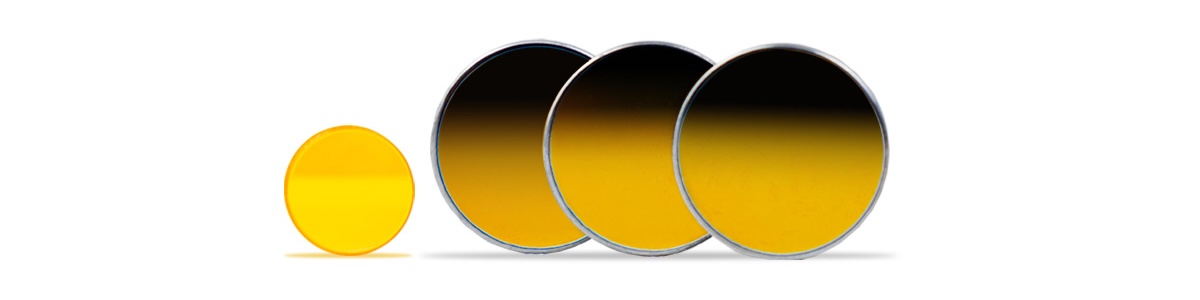

內容物

• CVD聚焦鏡片

• 矽反射鏡 x3

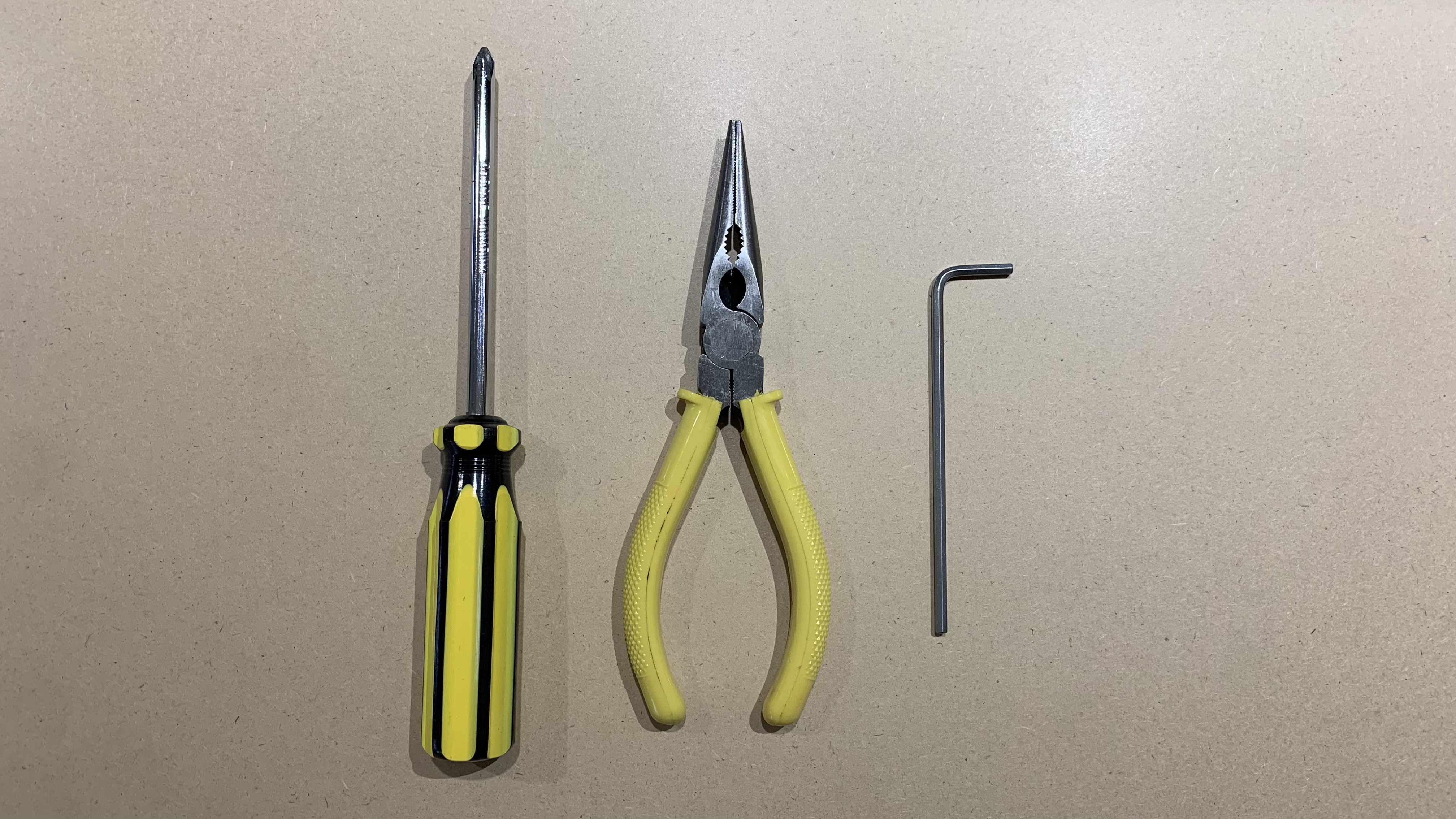

工具

1. 十字螺絲起子

2. 尖嘴鉗
3. 3mm 六角扳手

安裝步驟

步驟 1 - 拆卸現有反射鏡

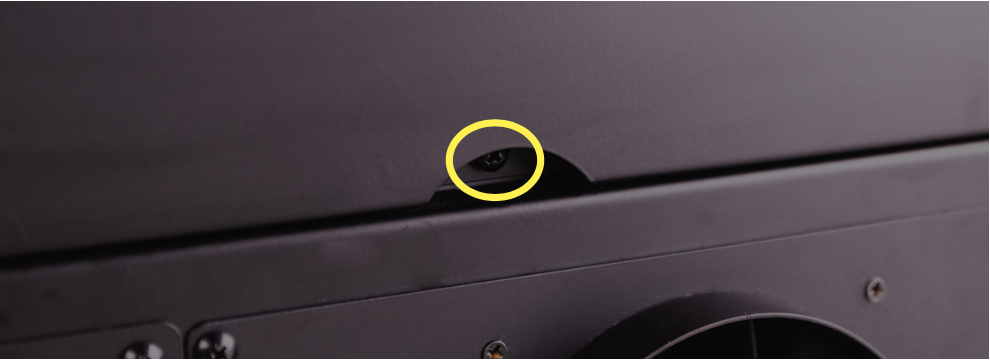

1-1 移除後蓋螺絲並打開後蓋

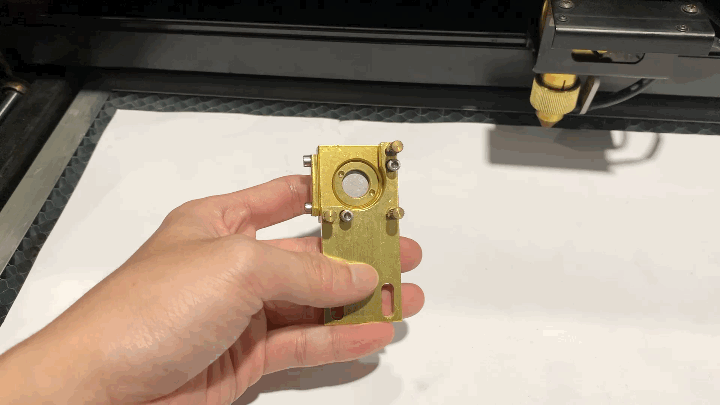

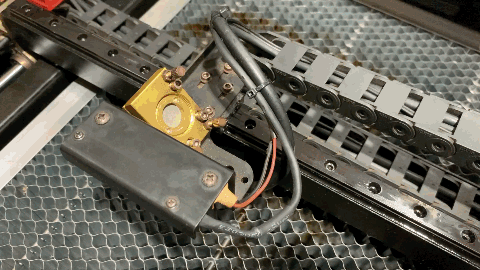

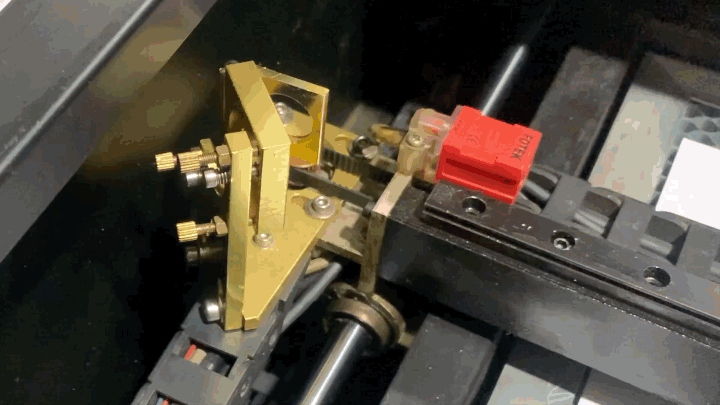

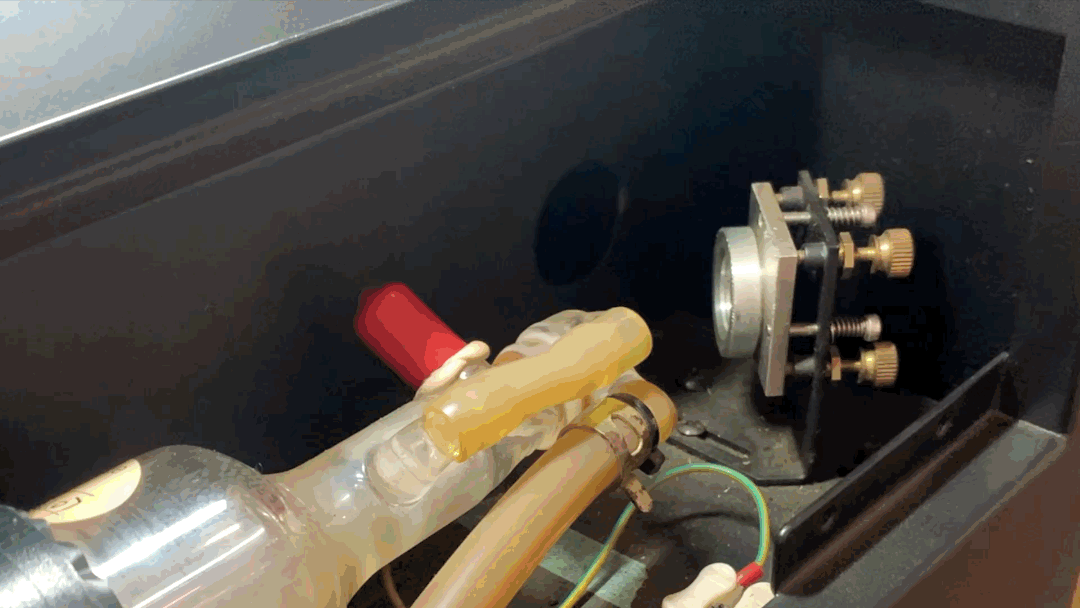

1-2 拆下反射鏡

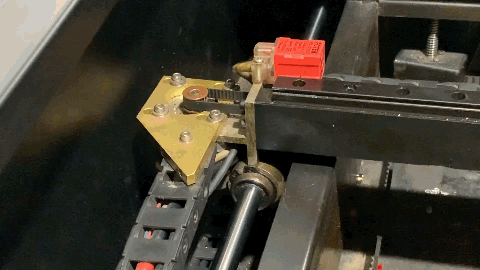

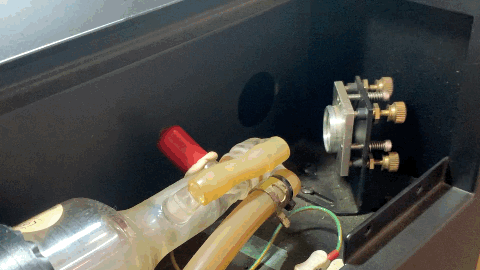

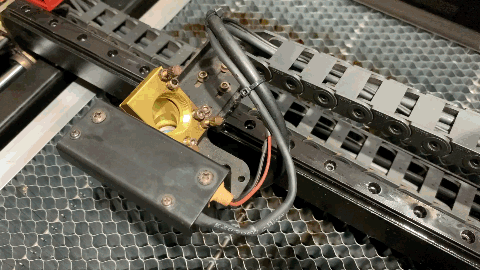

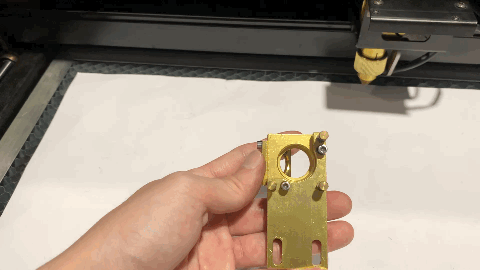

步驟 2 - 安裝新的反射鏡

步驟 3 - 拆卸聚焦鏡片

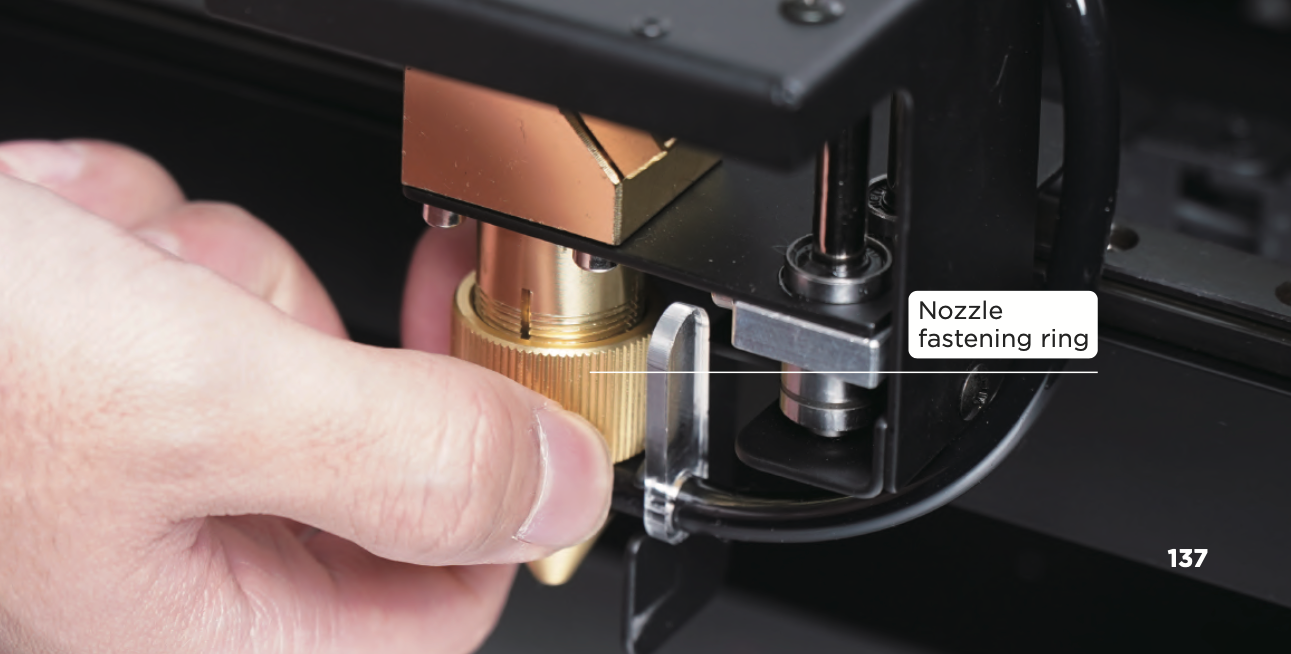

順時針旋轉以鬆開噴嘴固定環

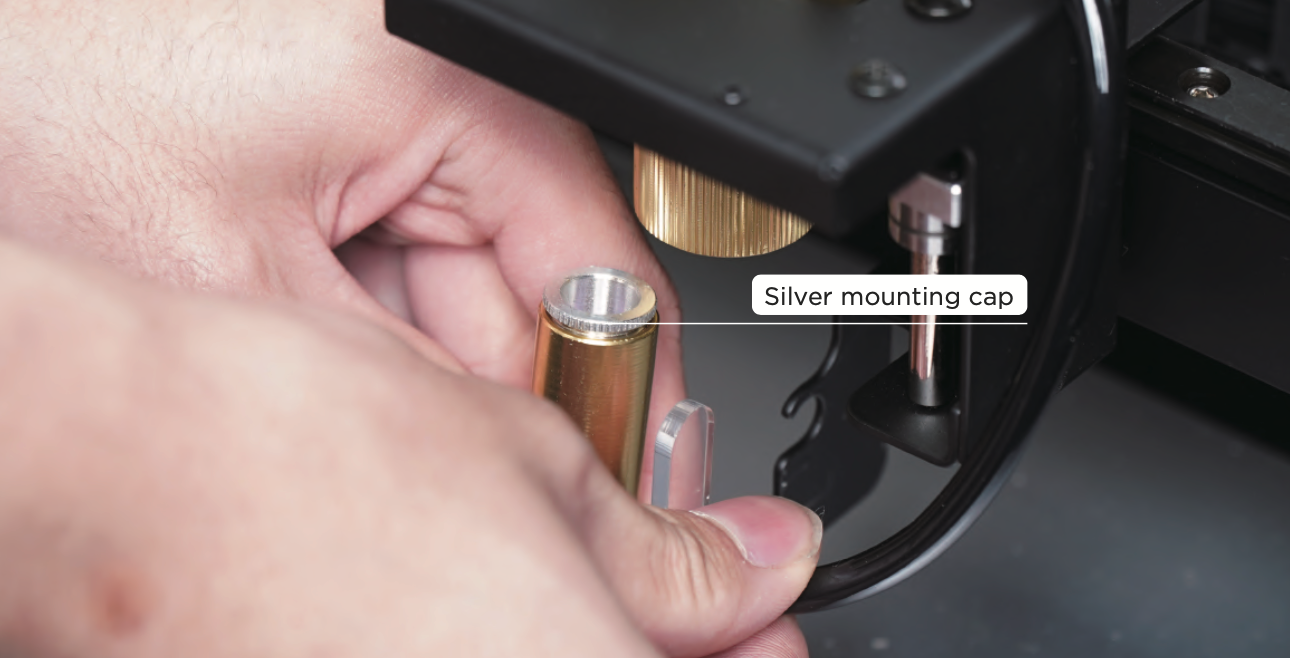

移除雷射頭，然後逆時針旋轉銀色安裝蓋

步驟 4 - 安裝性能套件的聚焦鏡片

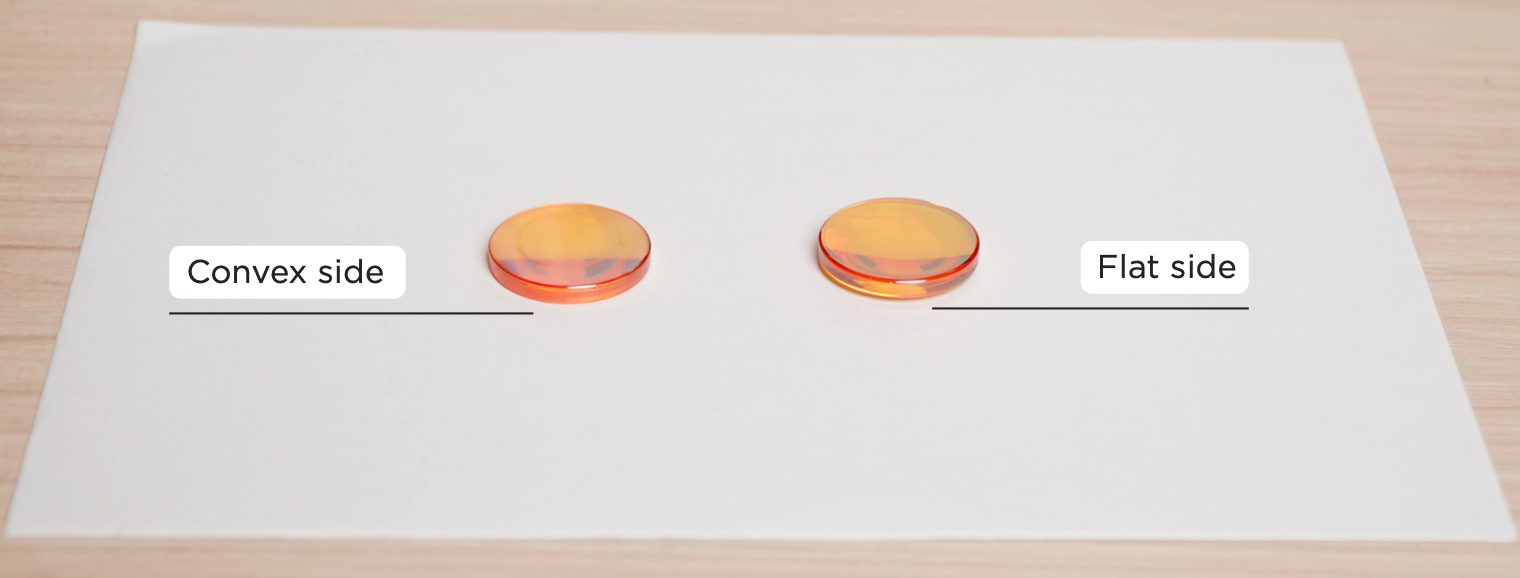

手持聚焦鏡片邊緣並朝鏡片看。您可以在凸面看到自己的倒影，但在平面則看不到

⚠︎ 鏡片有特定方向：凸面朝上，平面朝下
若未依照指示方向安裝，可能會導致
聚焦不準確，進而造成雕刻模糊或無法切割

步驟 5 - 清潔反射鏡並檢查光路

請參考以下文章清潔反射鏡： 4-4 反射鏡與鏡片清潔

請參考以下文章檢查光路： 4-7 光路檢查（適用於 HEXA 和 Beambox）
