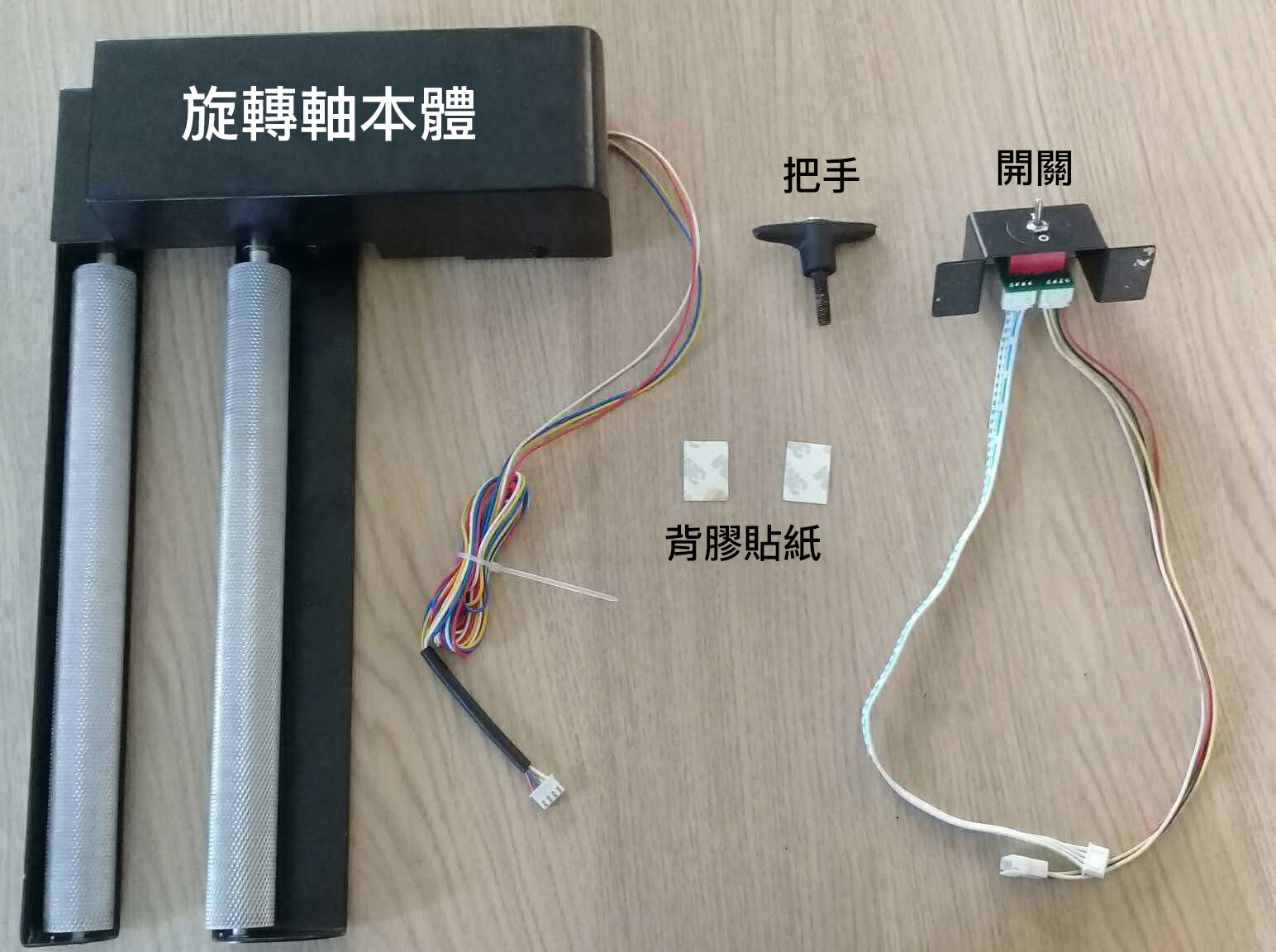

1-1. 開箱後將會看到圖中四個物件：

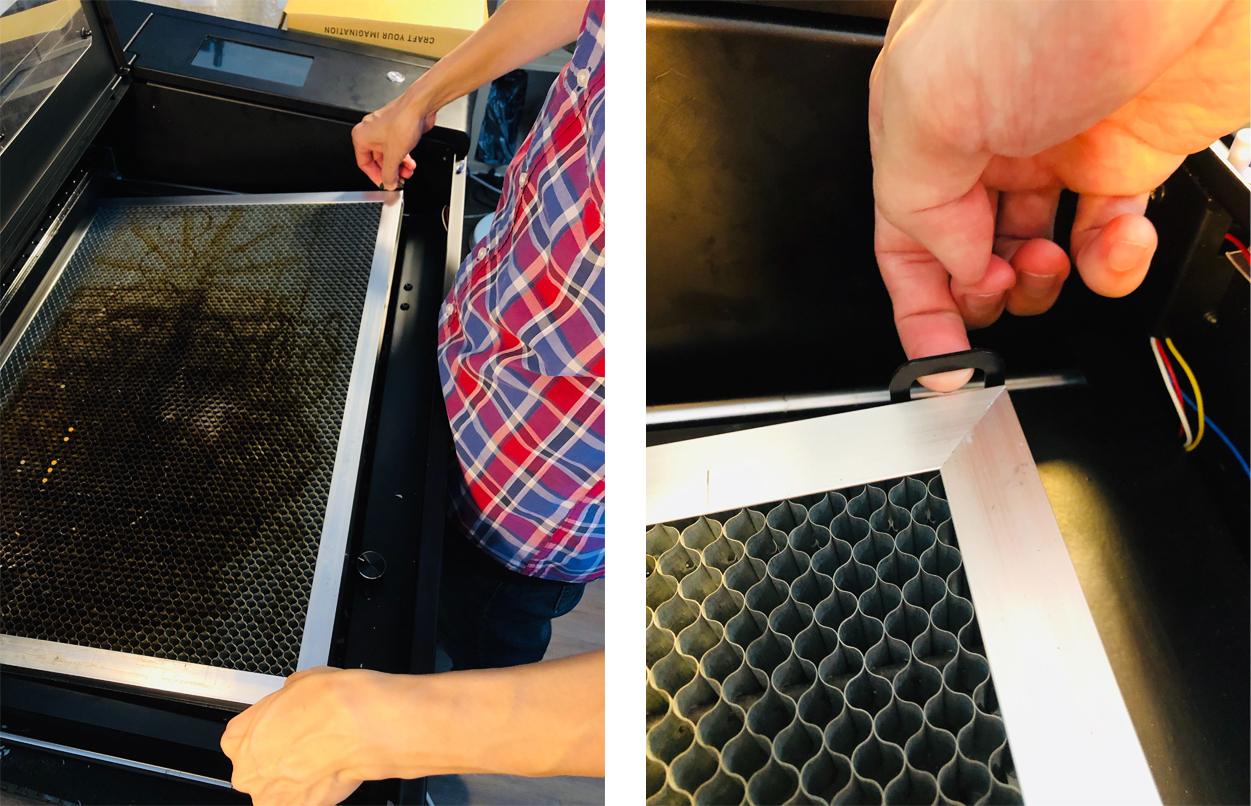

1-2. 請透過兩側小把手提起蜂巢板，並將其取出機器。

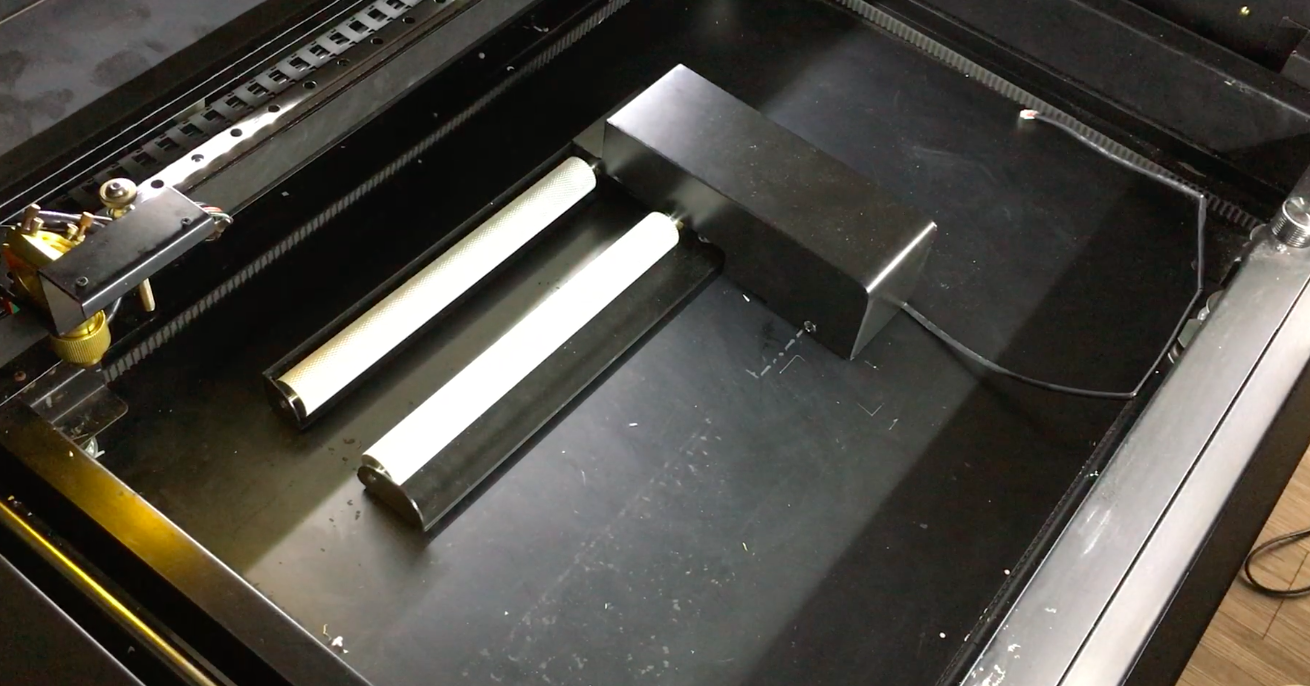

1-3. 將旋轉軸本體放入，黑色的盒子靠右側。

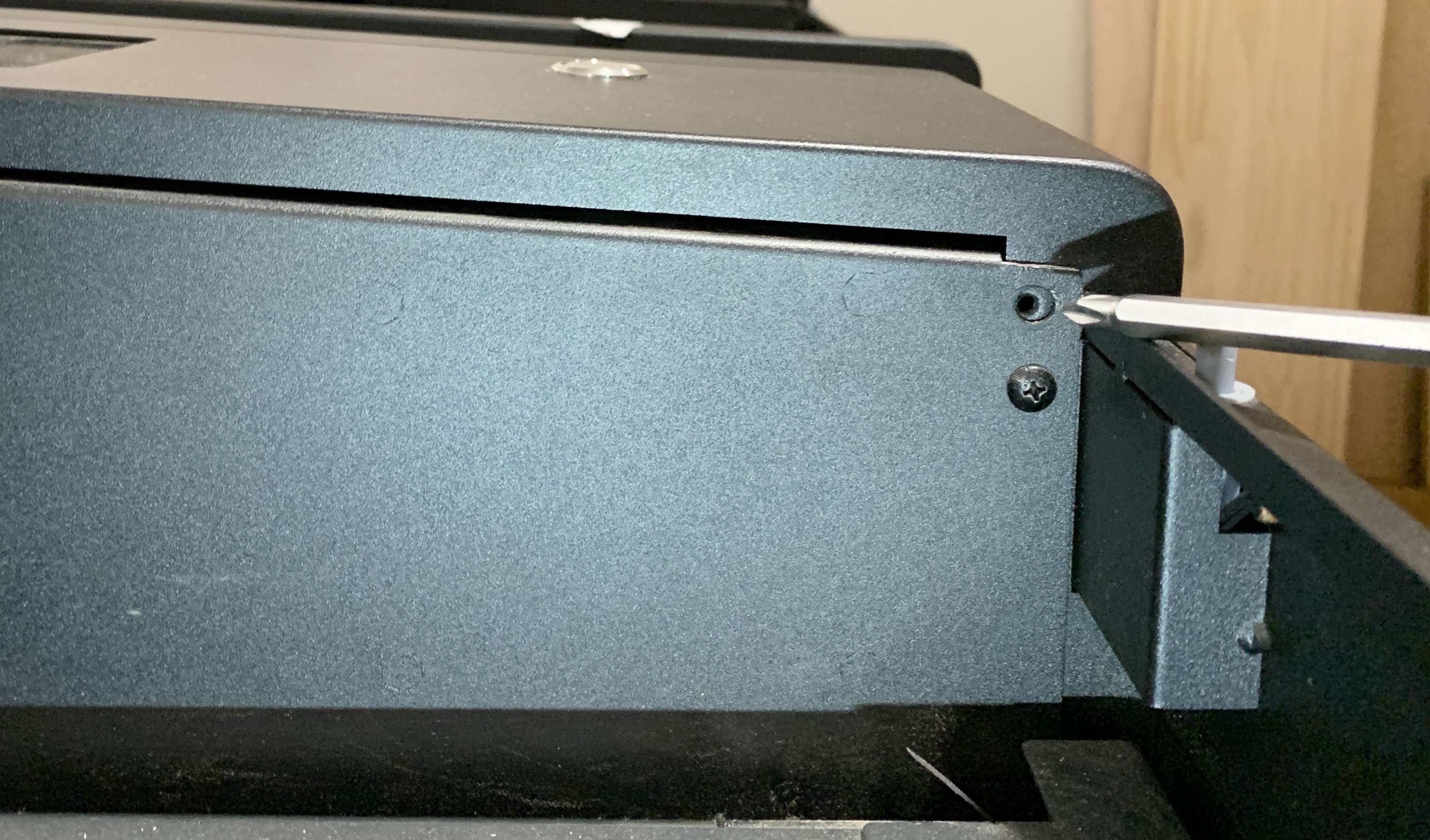

1-4. 先打開上開，找到右蓋左側靠近前方的一顆螺絲，用十字起子鬆開，即可打開右蓋。

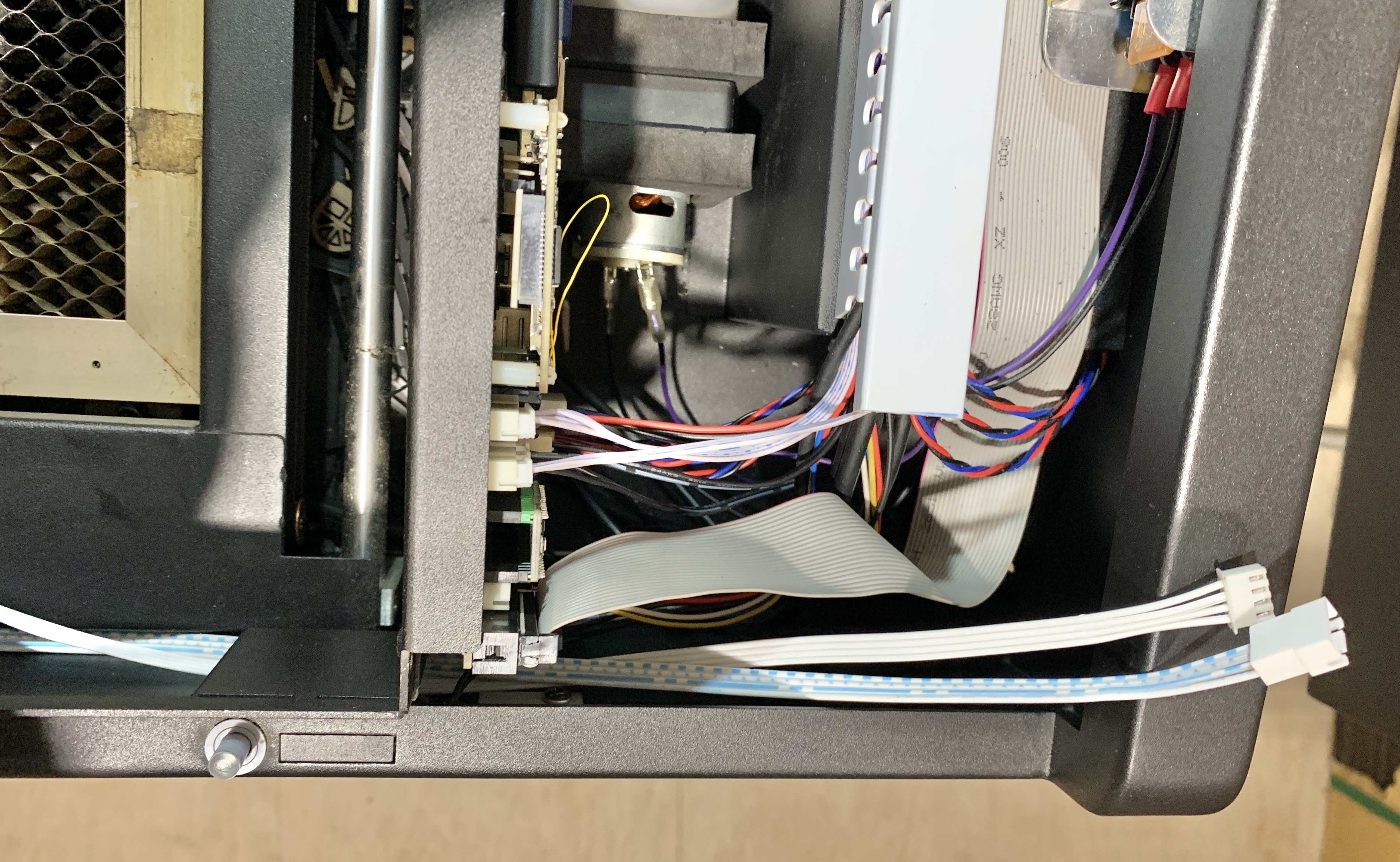

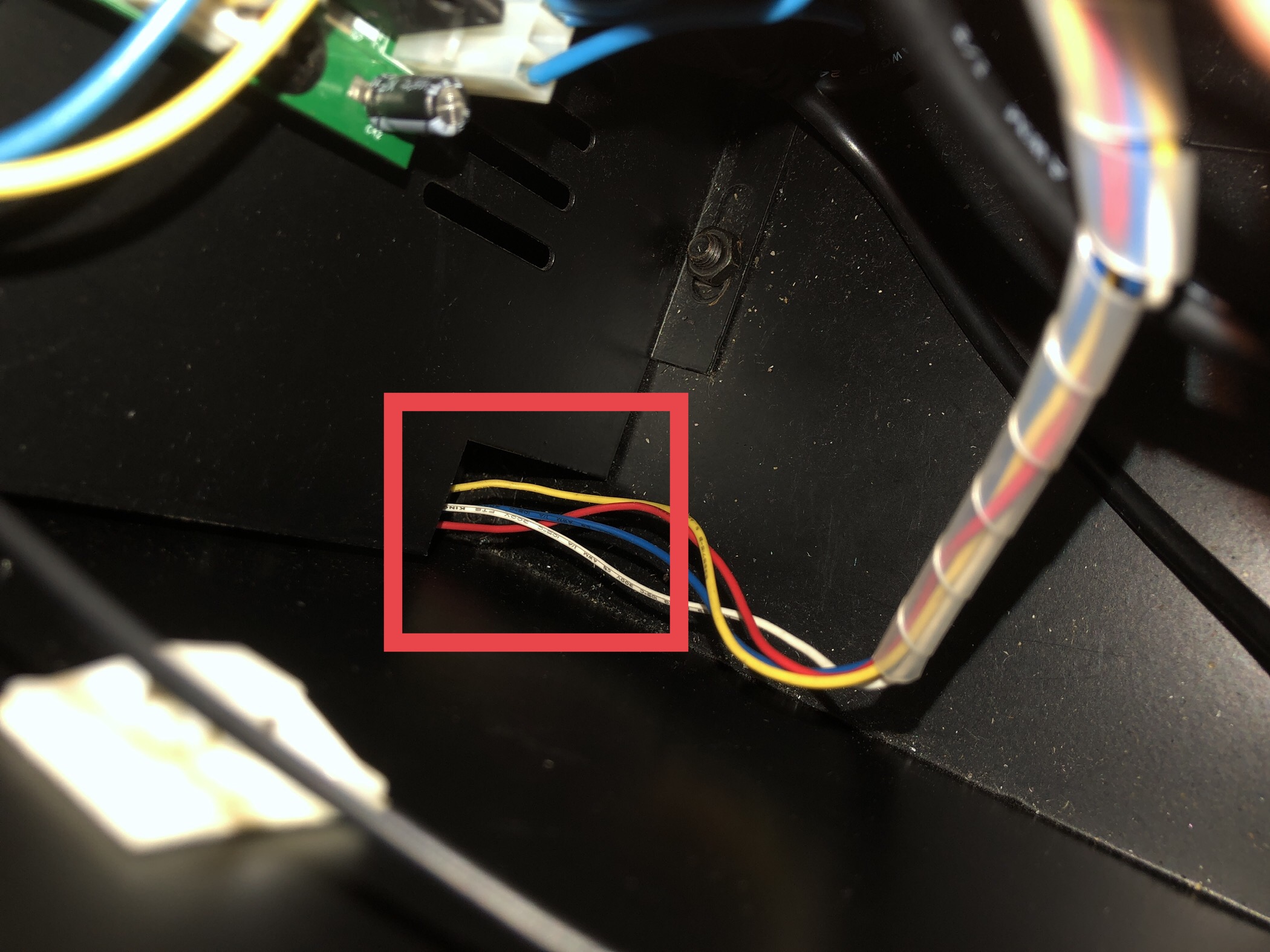

1-5. 將開關的兩條線從空隙穿進右蓋的主板區域。

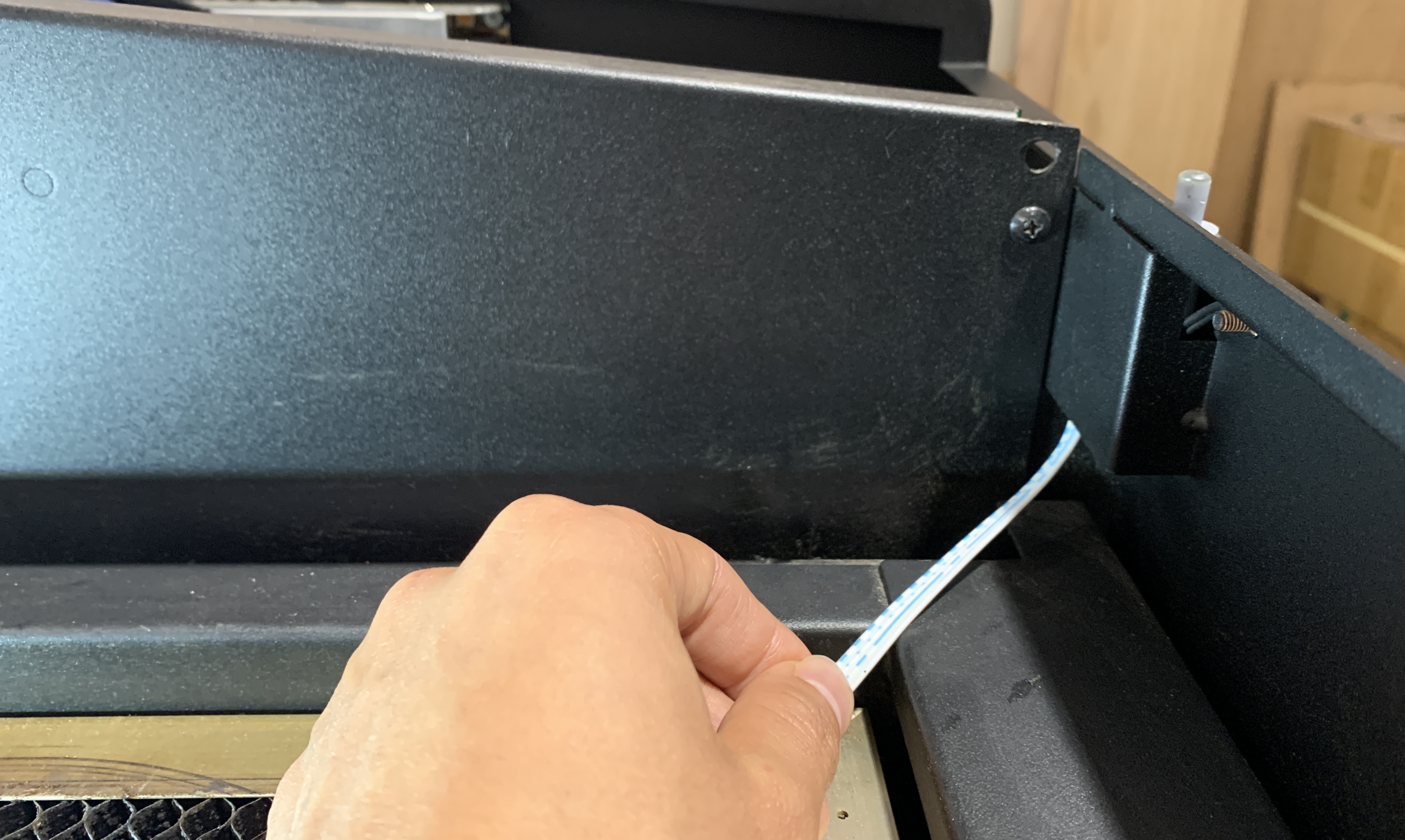

*有些舊版本機型，您必須將兩條訊號線從隔板下方穿過。

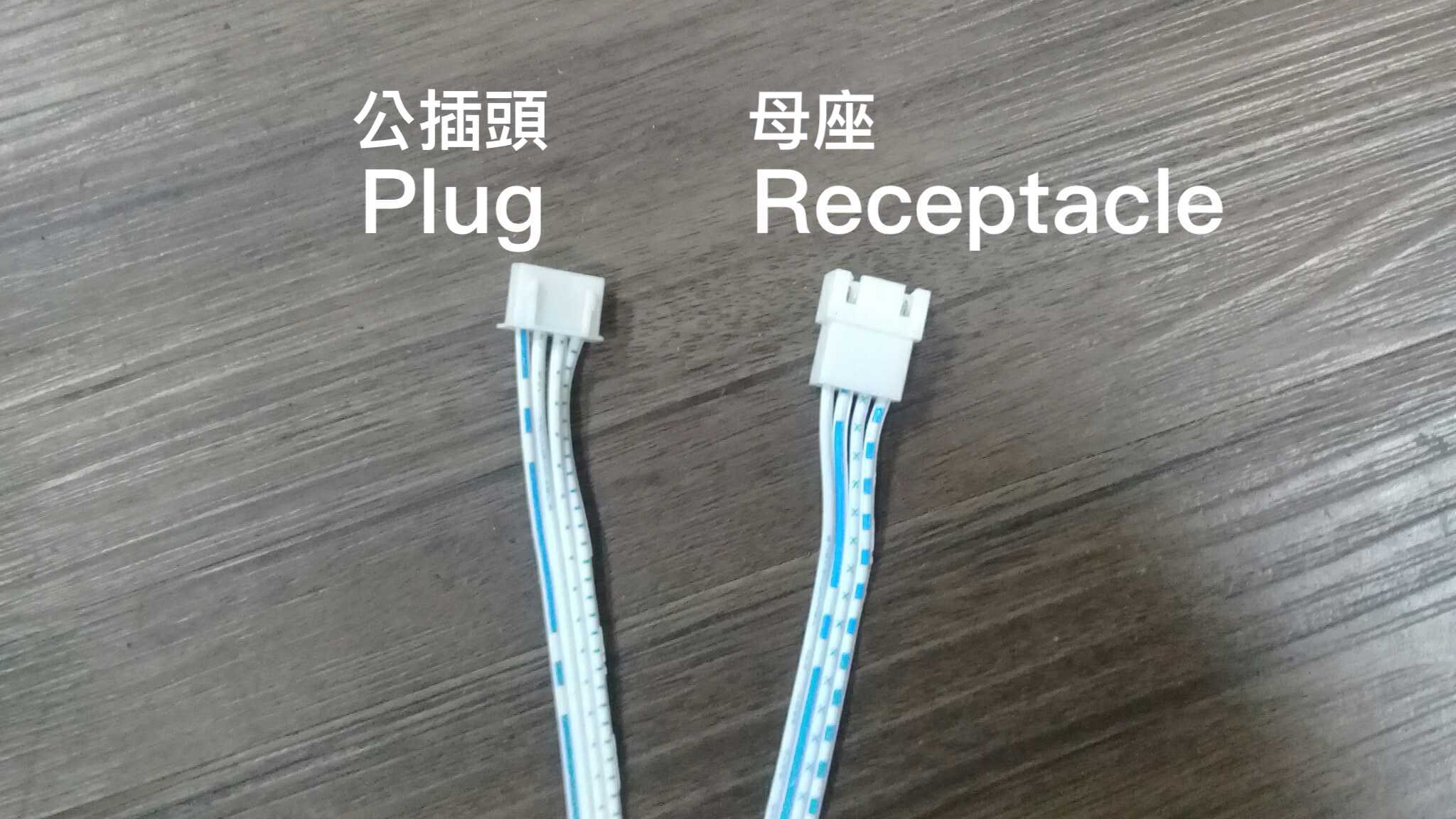

1-6. 旋轉軸開關兩條線的接頭有兩種，一是母座，一是公插頭。(顏色各版本不同)

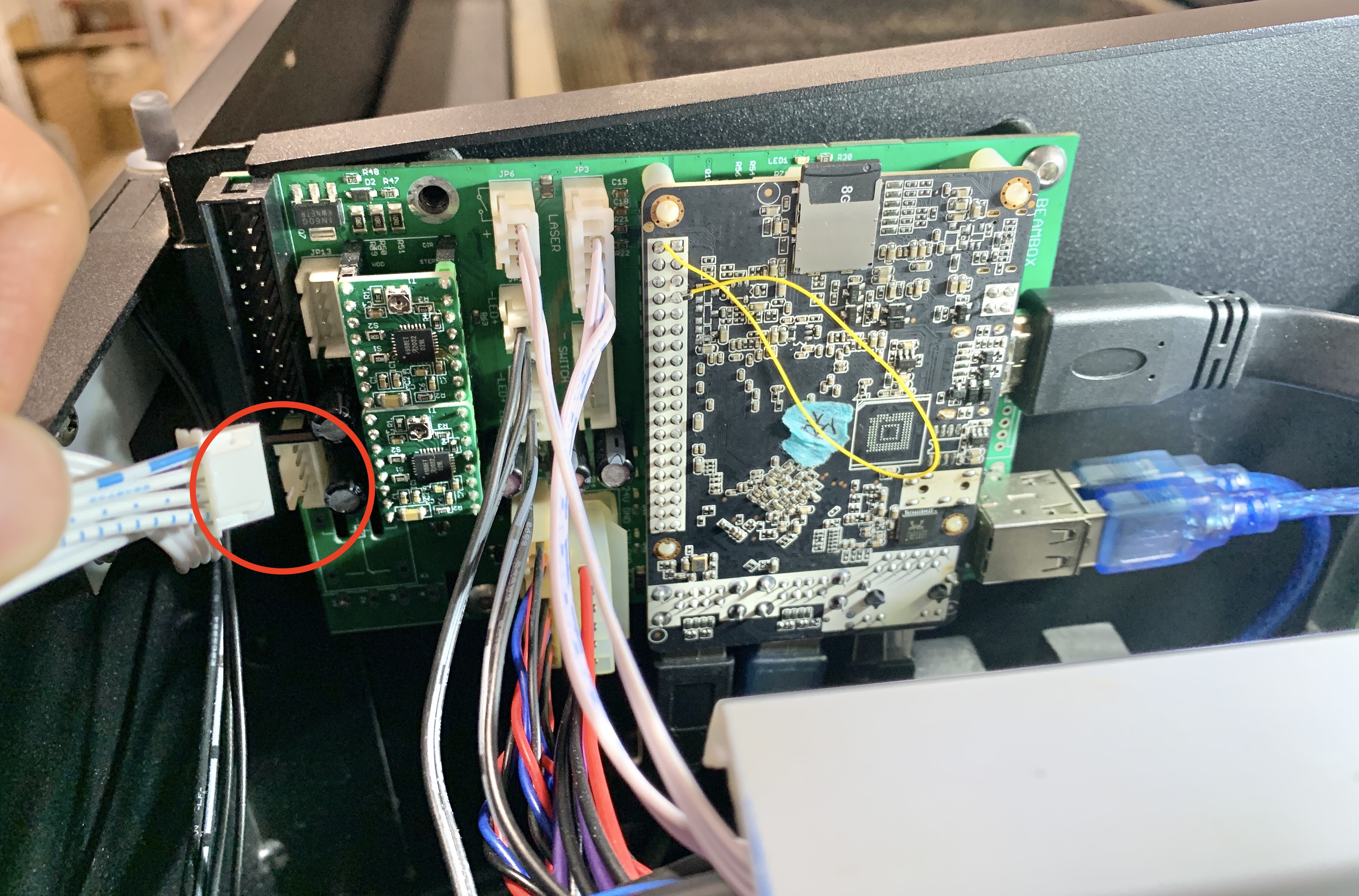

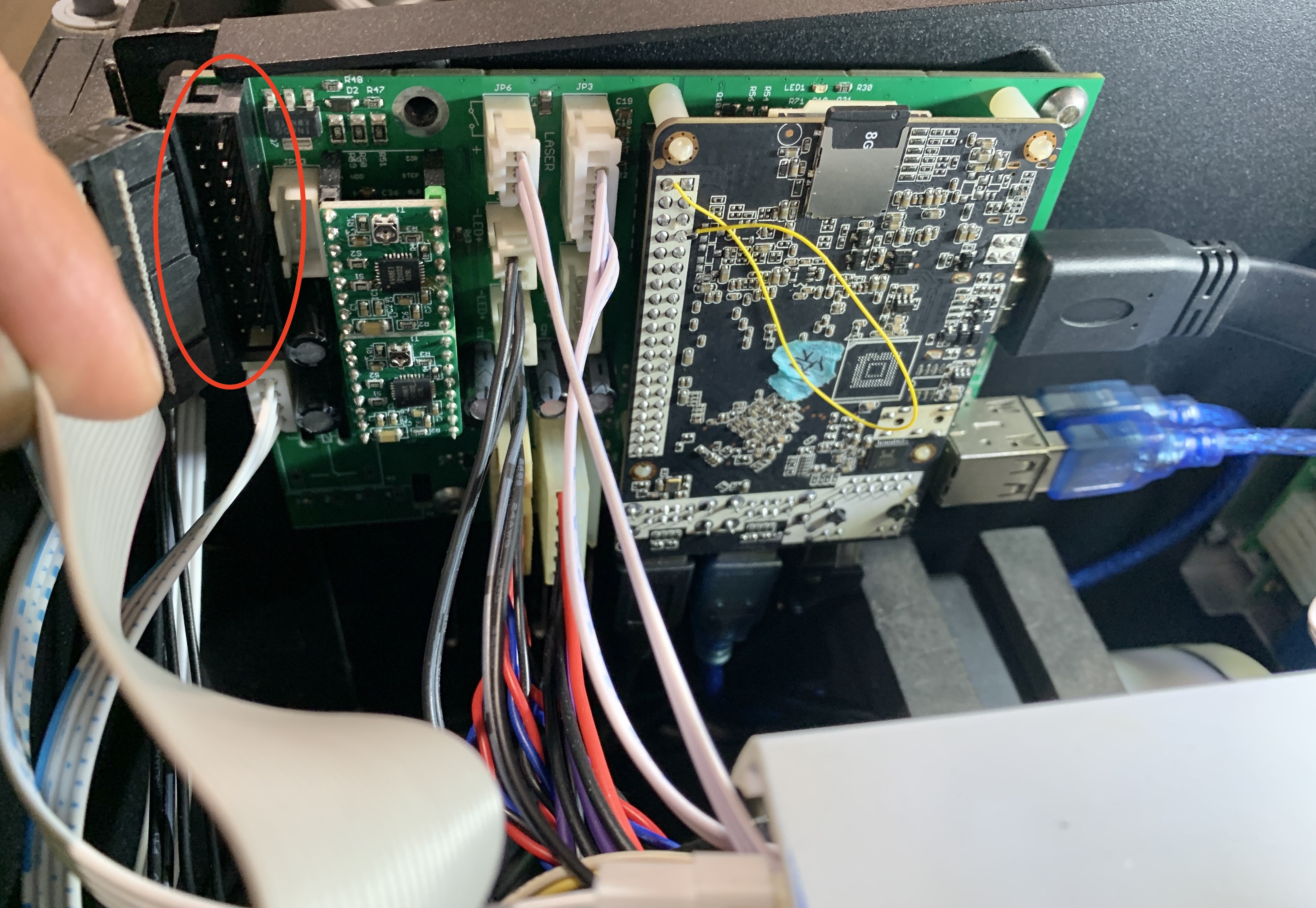

1.7 將原本插在主板上圈圈的繪圖板訊號線（圖一）與Y軸馬達線（圖二）拔下。

圖一

圖二

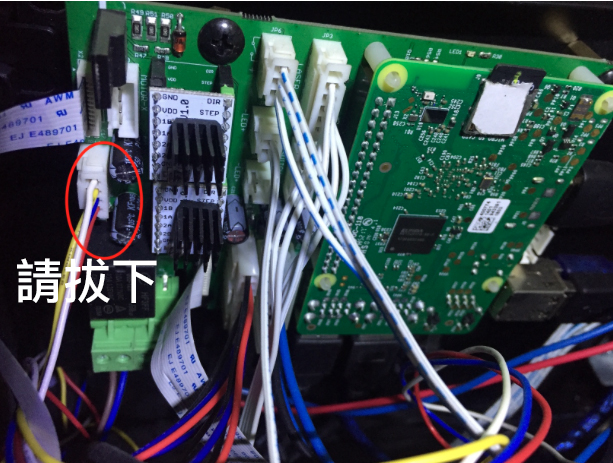

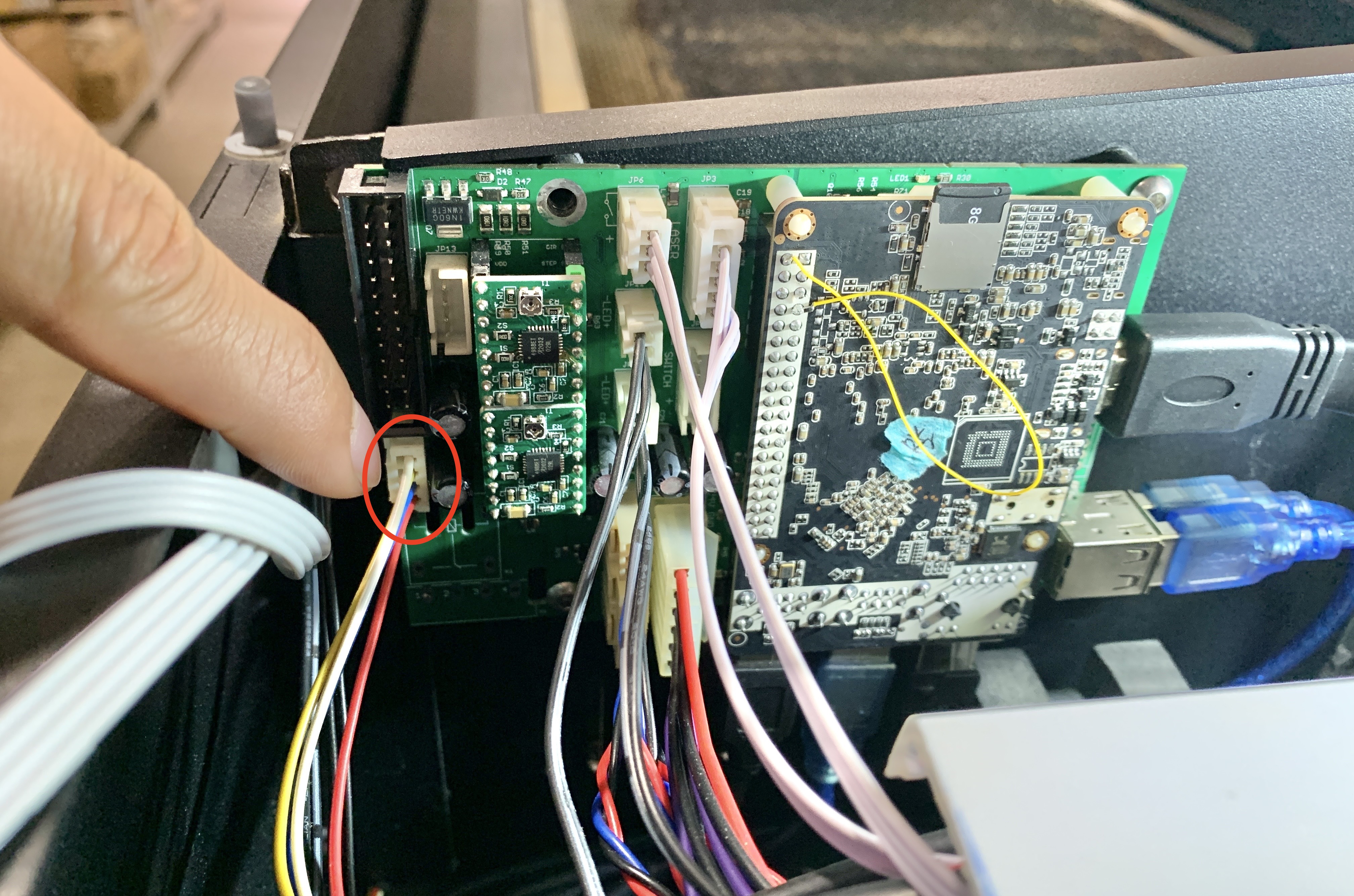

 *如果是2018/8月之前收到的機器，請參考下圖的主板版本。

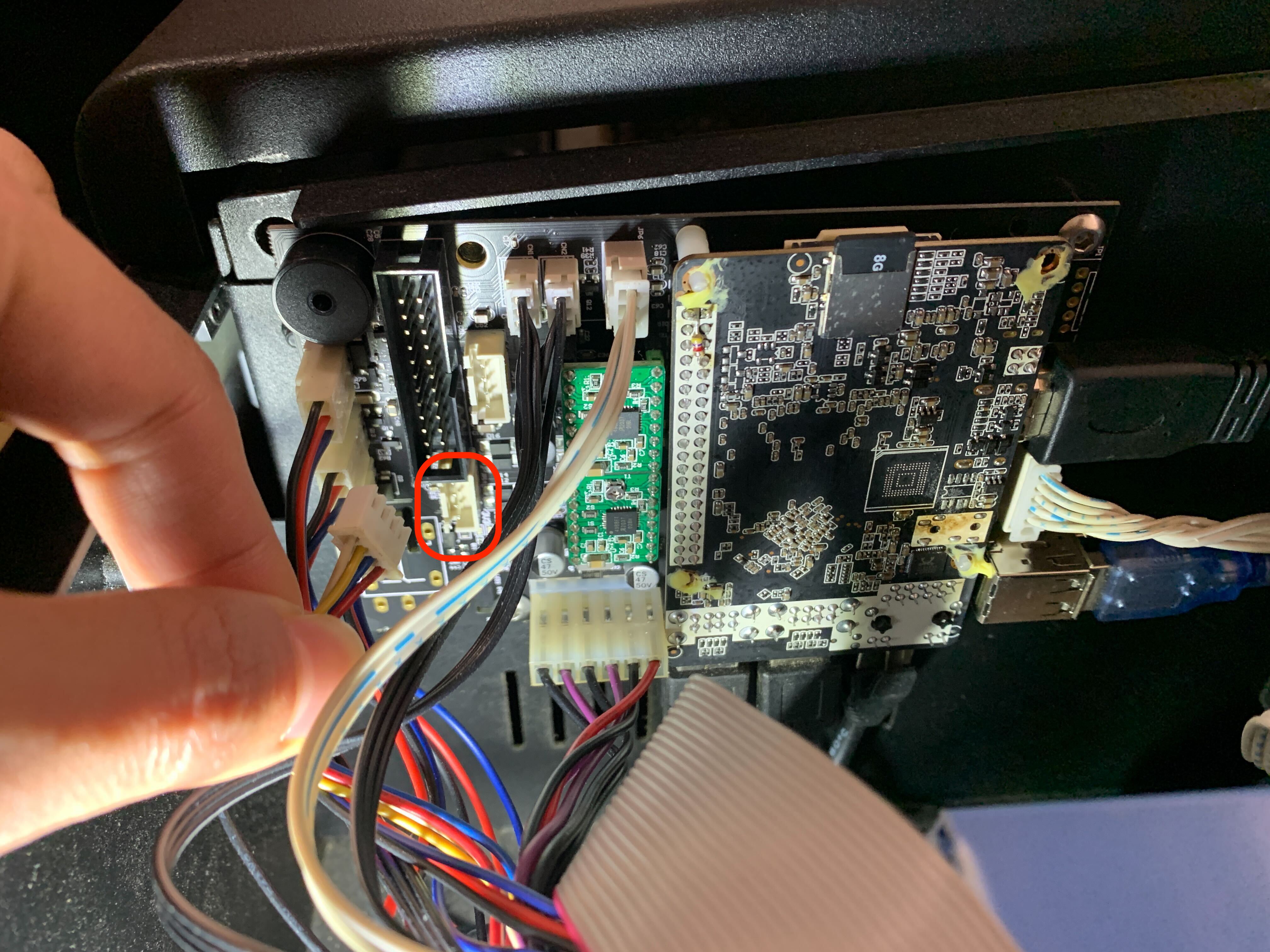

 *如果是機器序號在FBB1CT2220001 / FBB1PT2220001之後，請參考下圖中的主板版本。

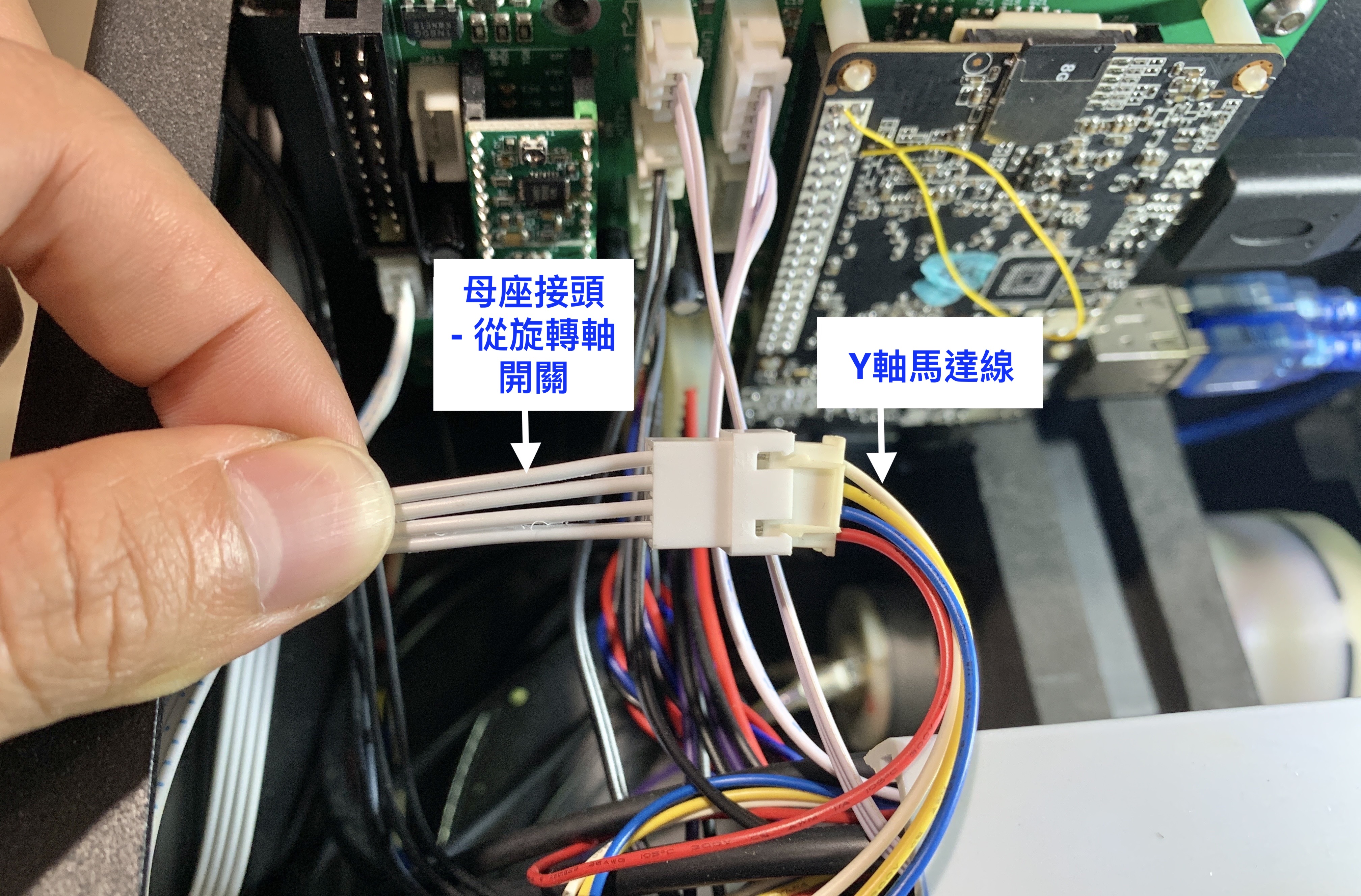

1.8. 將旋轉軸開關母座的那條公插頭連接主板Y軸馬達接頭。

1-9. 將主板拔下的Y軸馬達線接上旋轉軸開關母座接頭。

1-10. 將繪圖板訊號線接上。

*再次確認線路都連接完成。

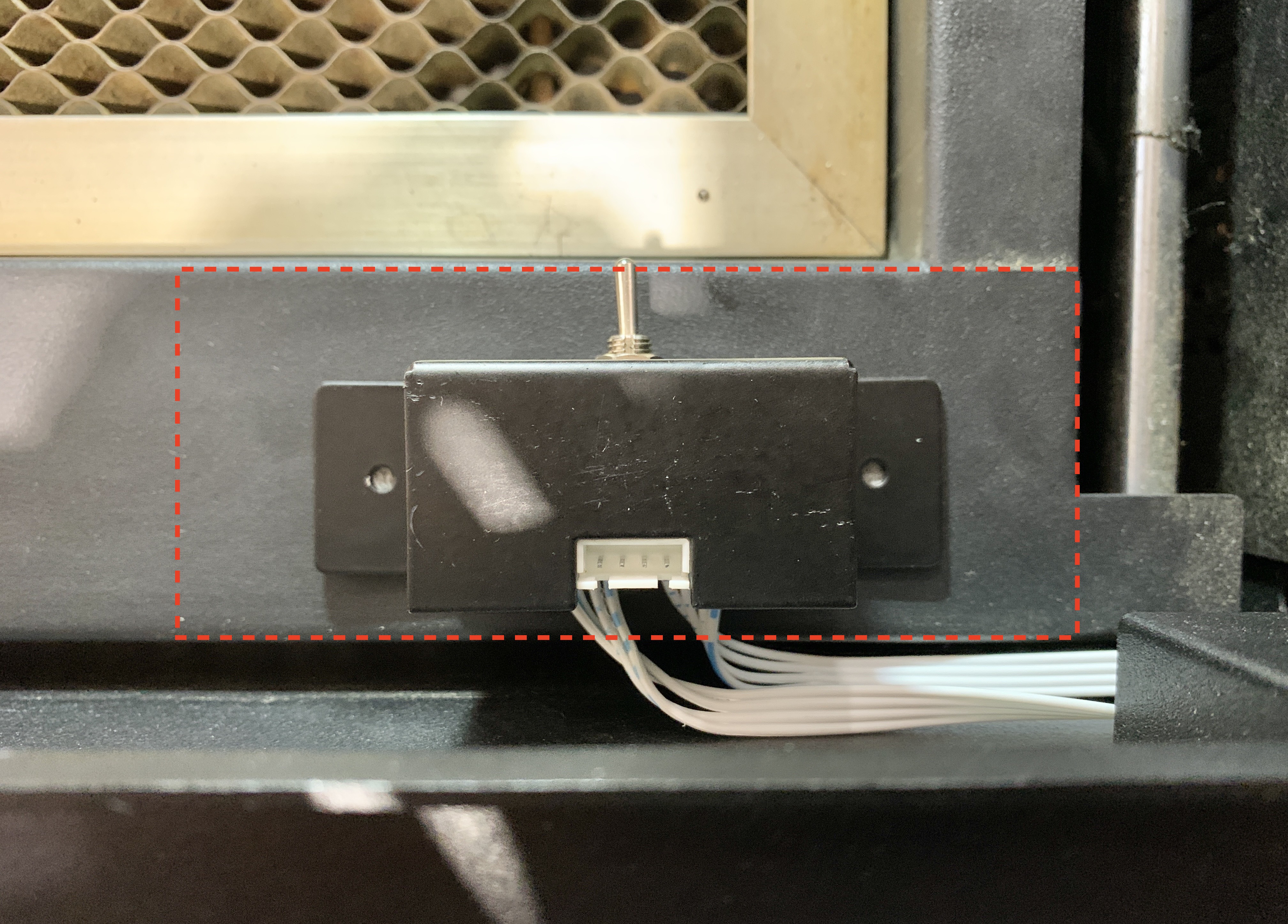

1-11. 將背膠黏上旋轉軸開關兩側，將其固定在右下角隔板處。

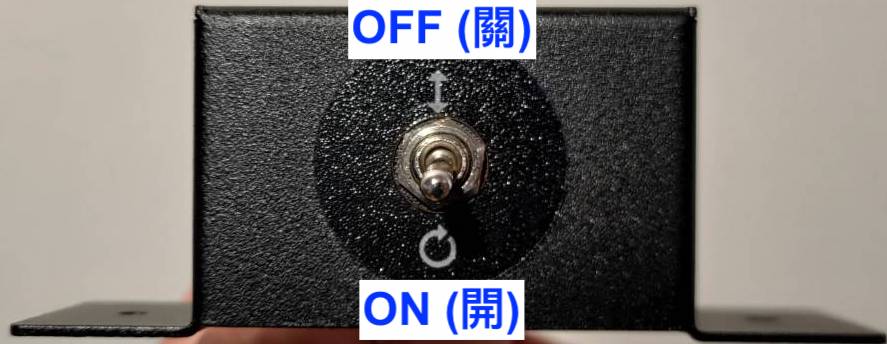

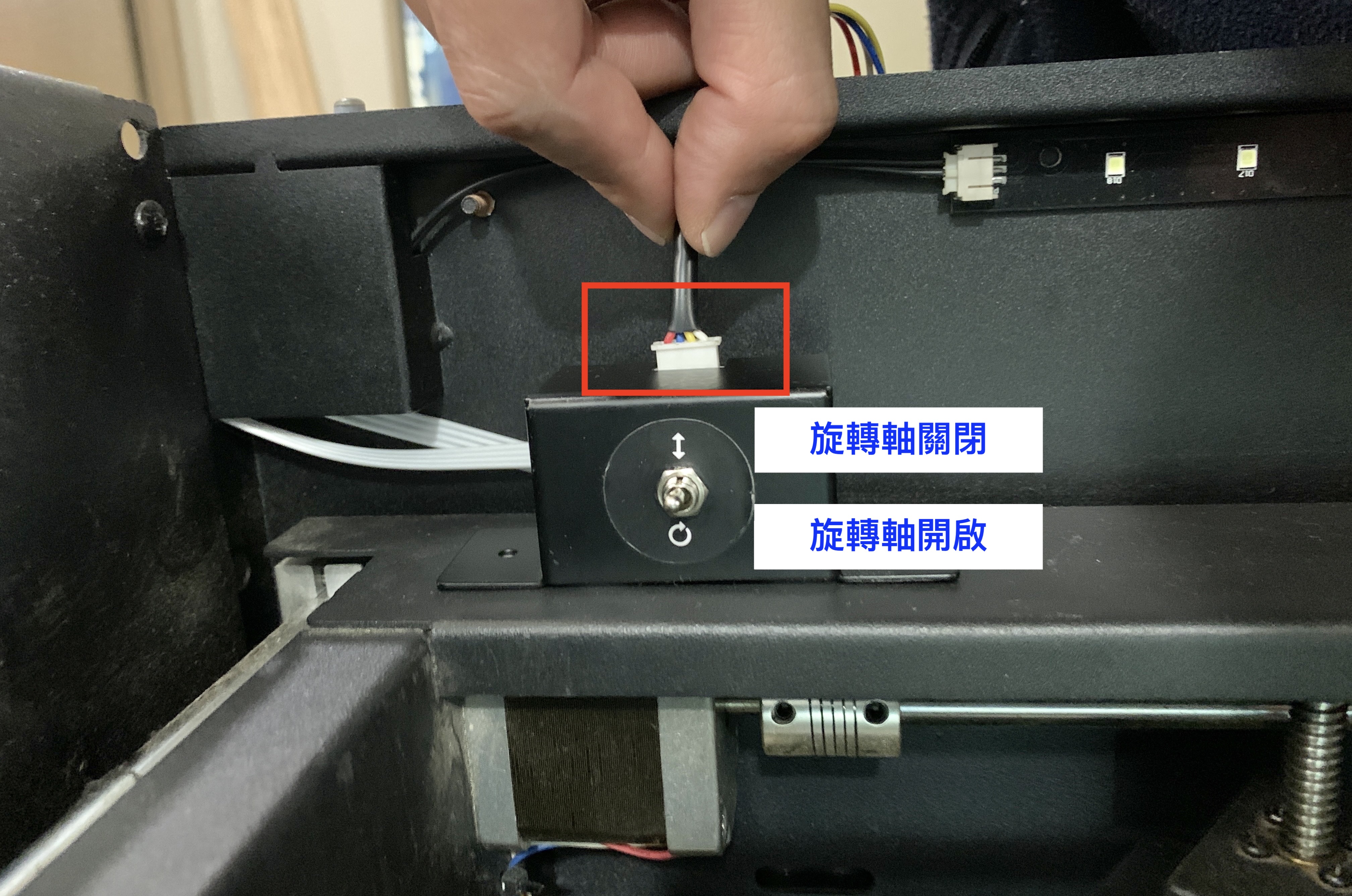

1-12. 將旋轉軸黑線插入開關，並確認開關位置需保持在關閉的狀態（↕），直到系統提醒後再開啟旋轉軸開關。

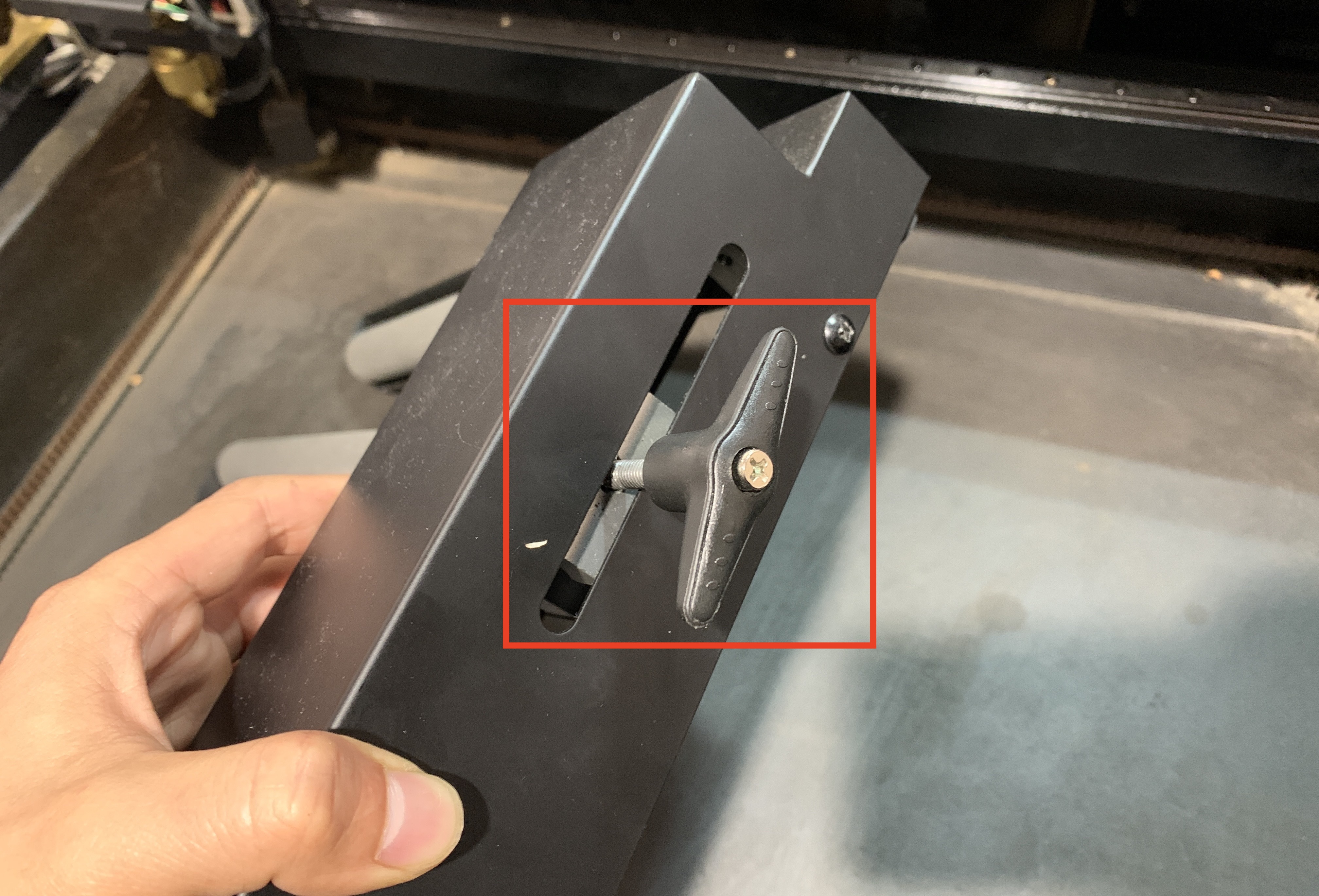

1-12. 將調整把手旋入旋轉軸右側孔洞。

開始操作

2-1 請下載 Beam Studio 及並請更新韌體版本。點我下載Beam Studio、機器韌體更新教學

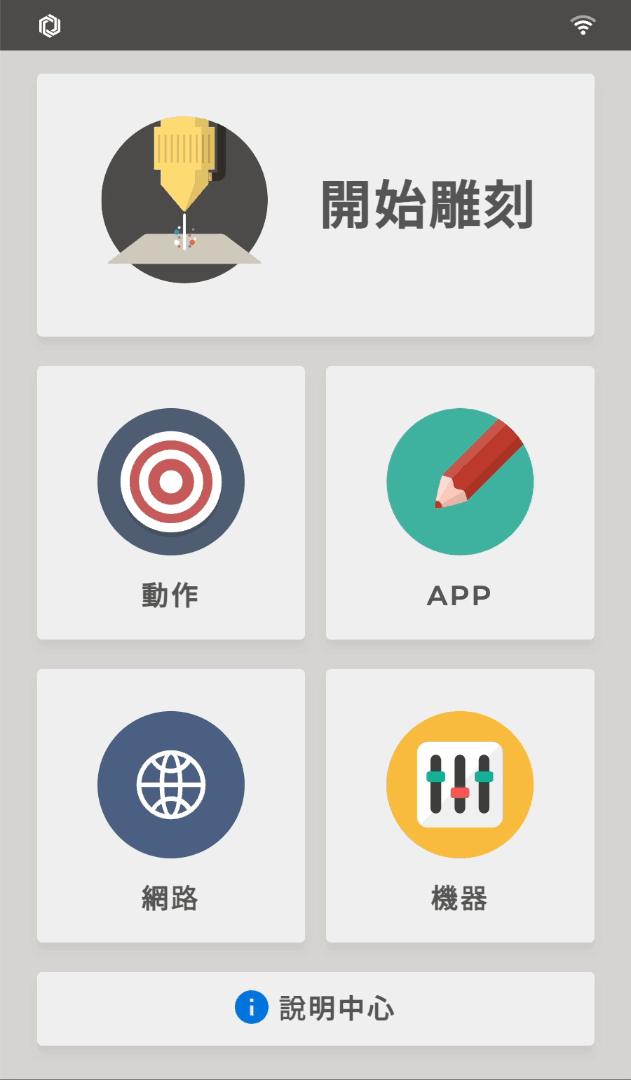

2-2 請在機器面板上設定旋轉軸：『機器』>『硬體設定』>『旋轉軸設定』>『旋轉軸 1.0』>『確定』。

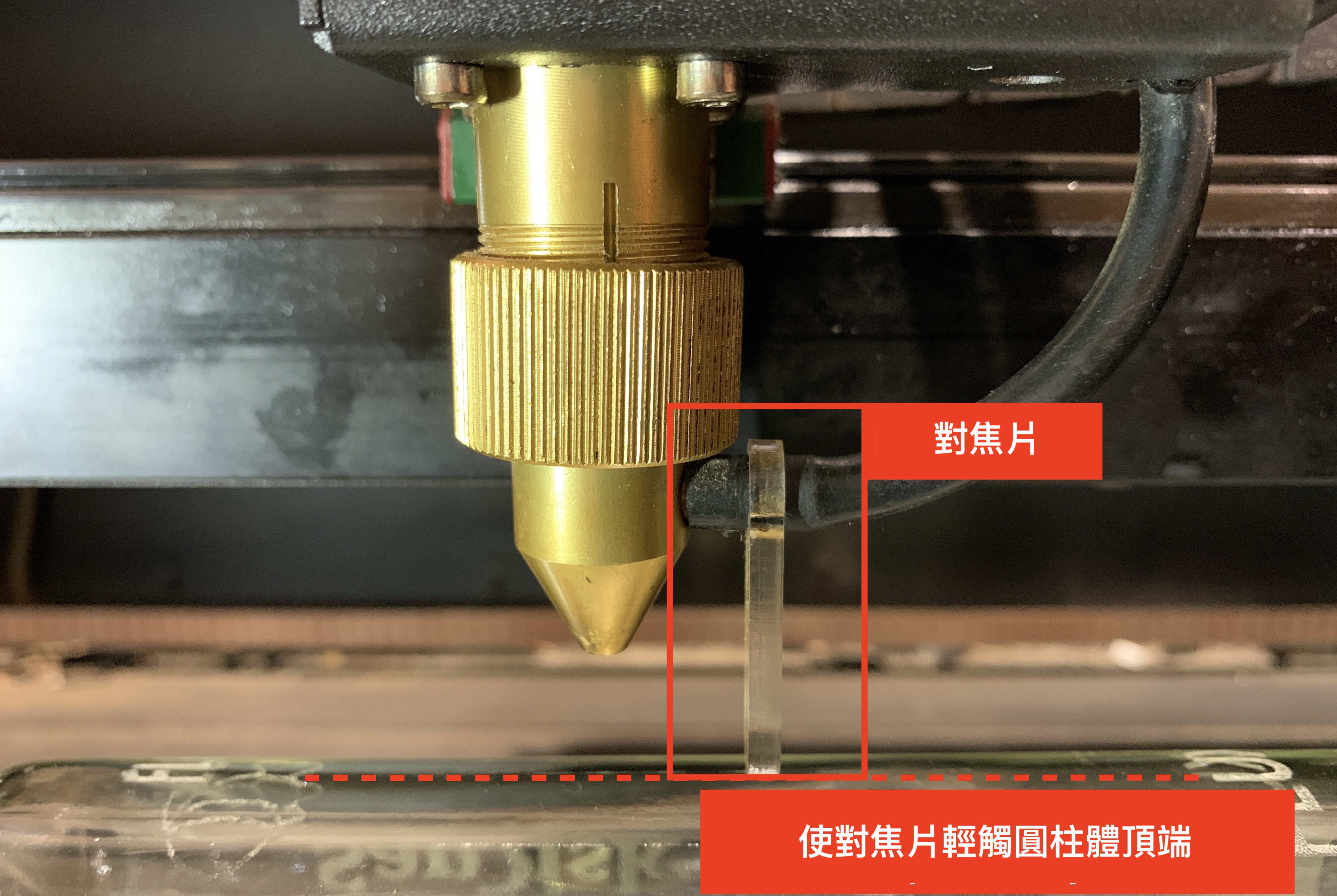

2-3. 選取一圓柱狀物件，並藉由旋轉軸調整把手鬆緊調整兩軸距離，使圓柱狀物件頂部輕觸壓克力對焦片。

2-4. 開啟相機預覽功能後若沒有反應，請確認此時您的旋轉軸是否正在轉動，若您的旋轉軸在轉動，請您將旋轉軸開關切換至雙向箭頭。

2-5. 可先分兩階段操作預覽，先用拖曳的方式選取大概的範圍，再用點擊的方式，針對要雕刻的位置再拍一次，以確認相機預覽位於正確的焦平面上。由於柱狀物體不在同一焦平面上，故相機預覽接起來有落差，屬正常現象。

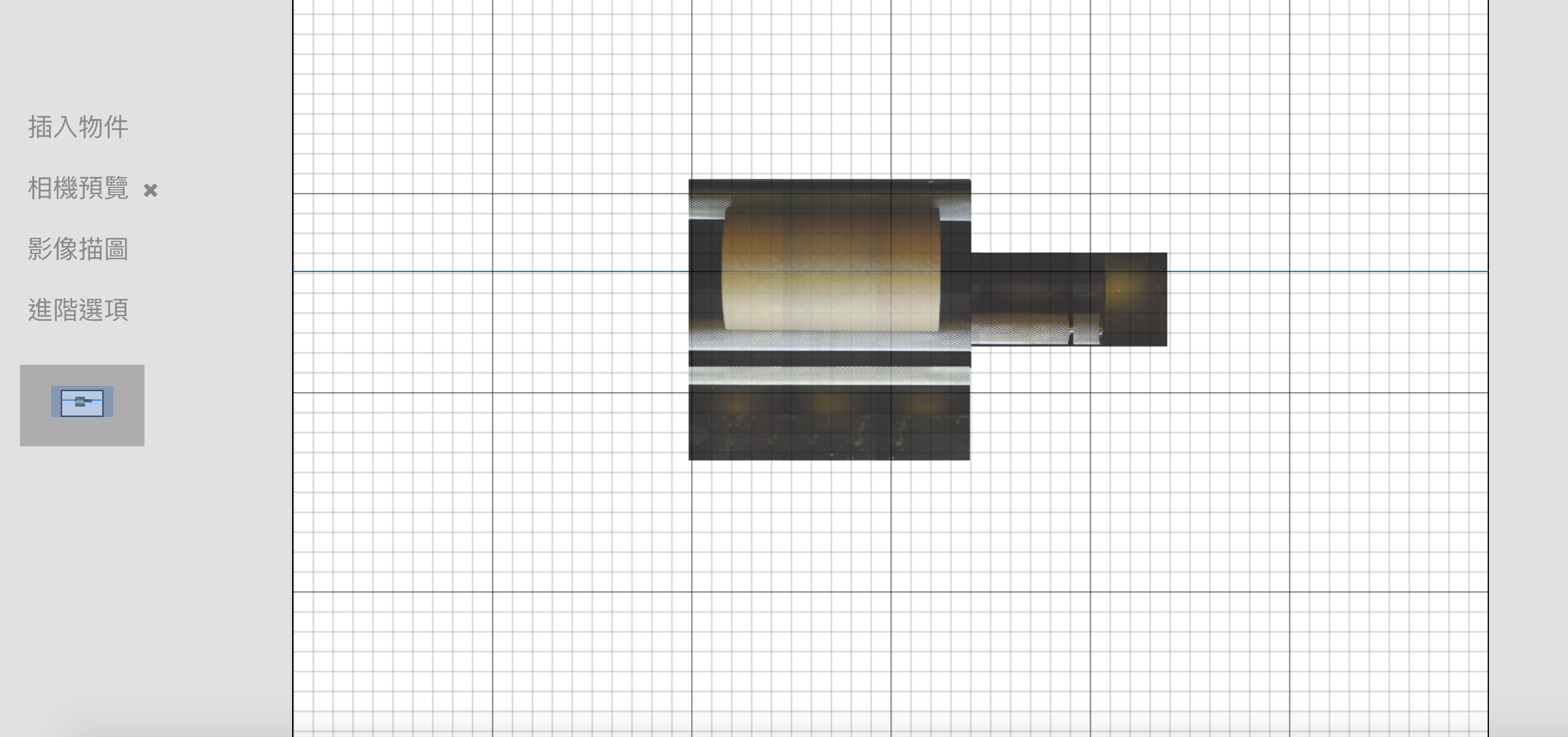

2-6. 請將軟體上藍色的線移動至圓柱體的軸心，如發現物體不正，請調整物體位置後，重新預覽。

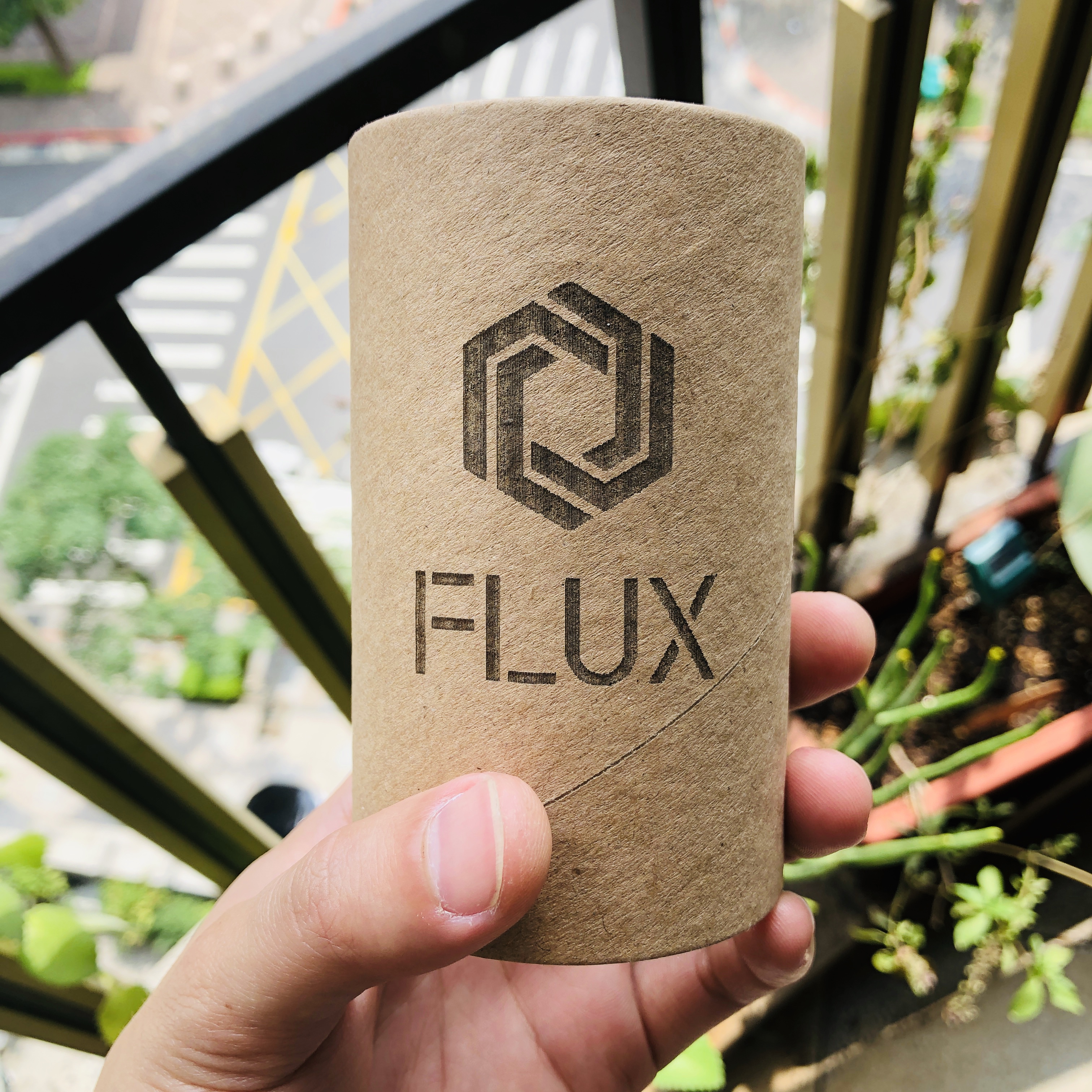

2-7. 將欲雕刻的圖形編輯好後，調整功率速度，即可按下開始。

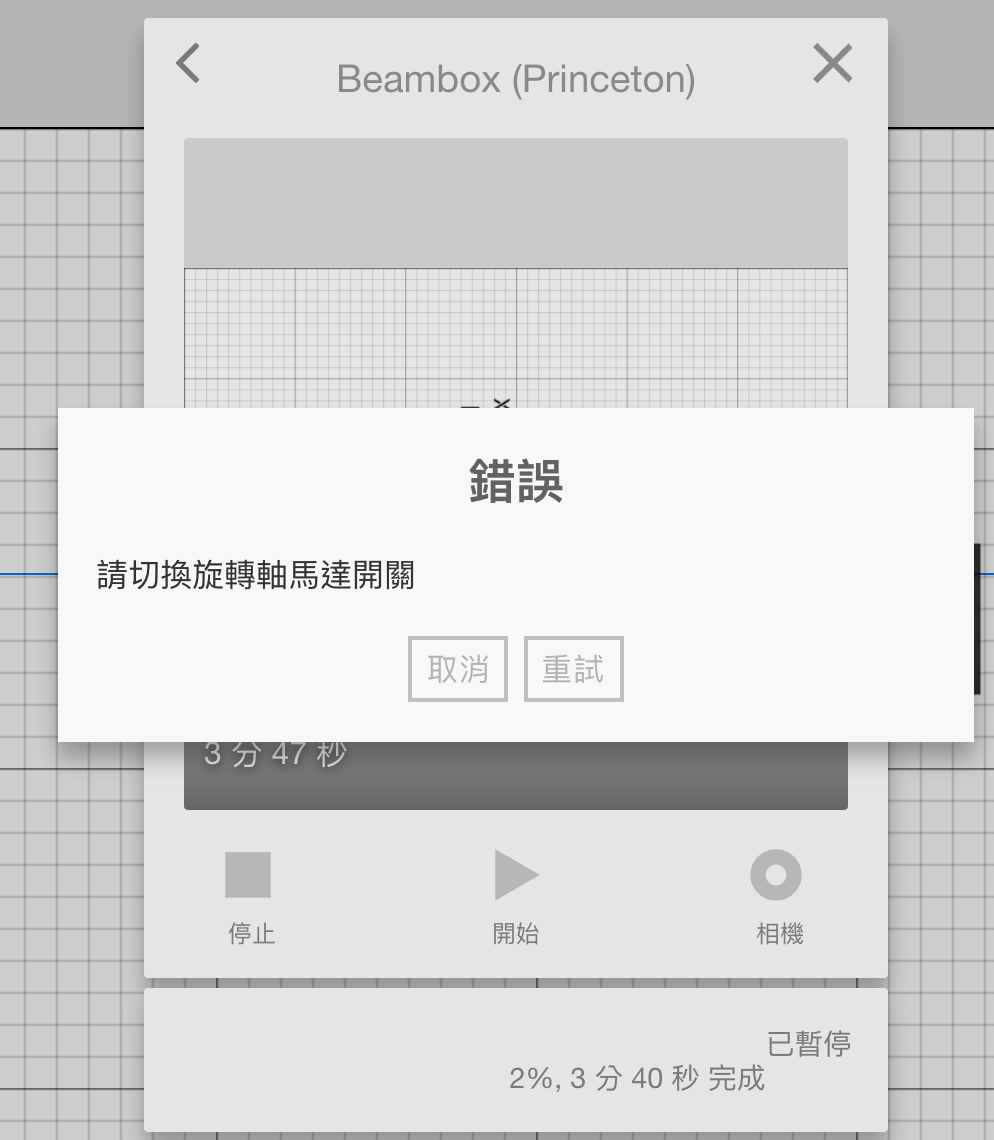

2-8. 在點擊開始後，您的雷射頭會移動到您所預設的軸心起點並停下，並跳出『請切換旋轉軸馬達開關』，此時，請您將旋轉軸開關切換至『循環符號』(↻)並關起上蓋，點擊『重試』即可開始刻印工作。

 2-9. 操作完後，如需要進行新的一次相機預覽，記得先將旋轉軸開關切換至雙向箭頭。

請務必在按下開始後，再去開啟旋轉軸開關，以免其他功能無法操作。

問題排解

如發現雷射頭沒有回歸原點，請參考「問題排解-無法歸零」。
