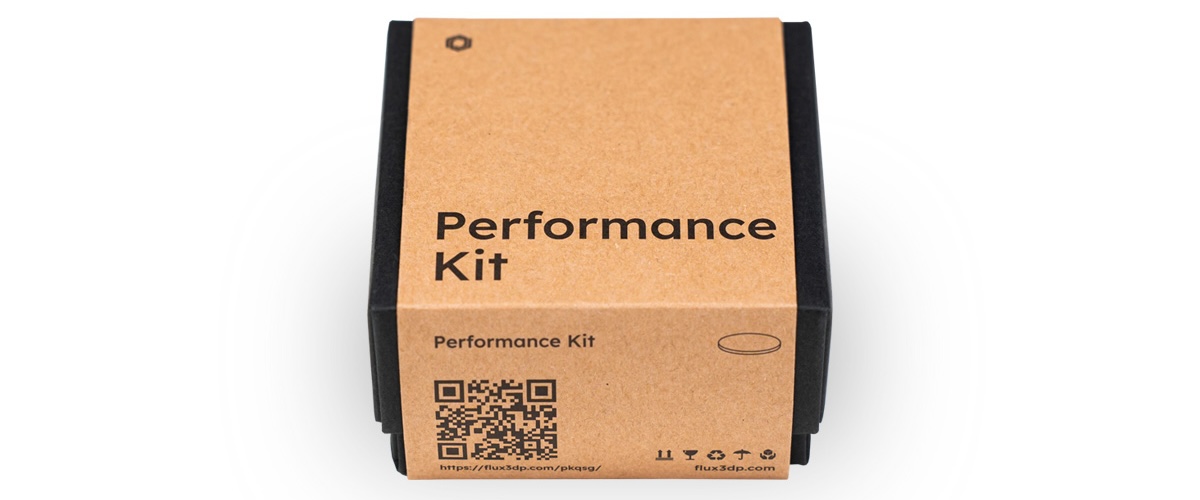

HEXA - 性能套件 (反射鏡)

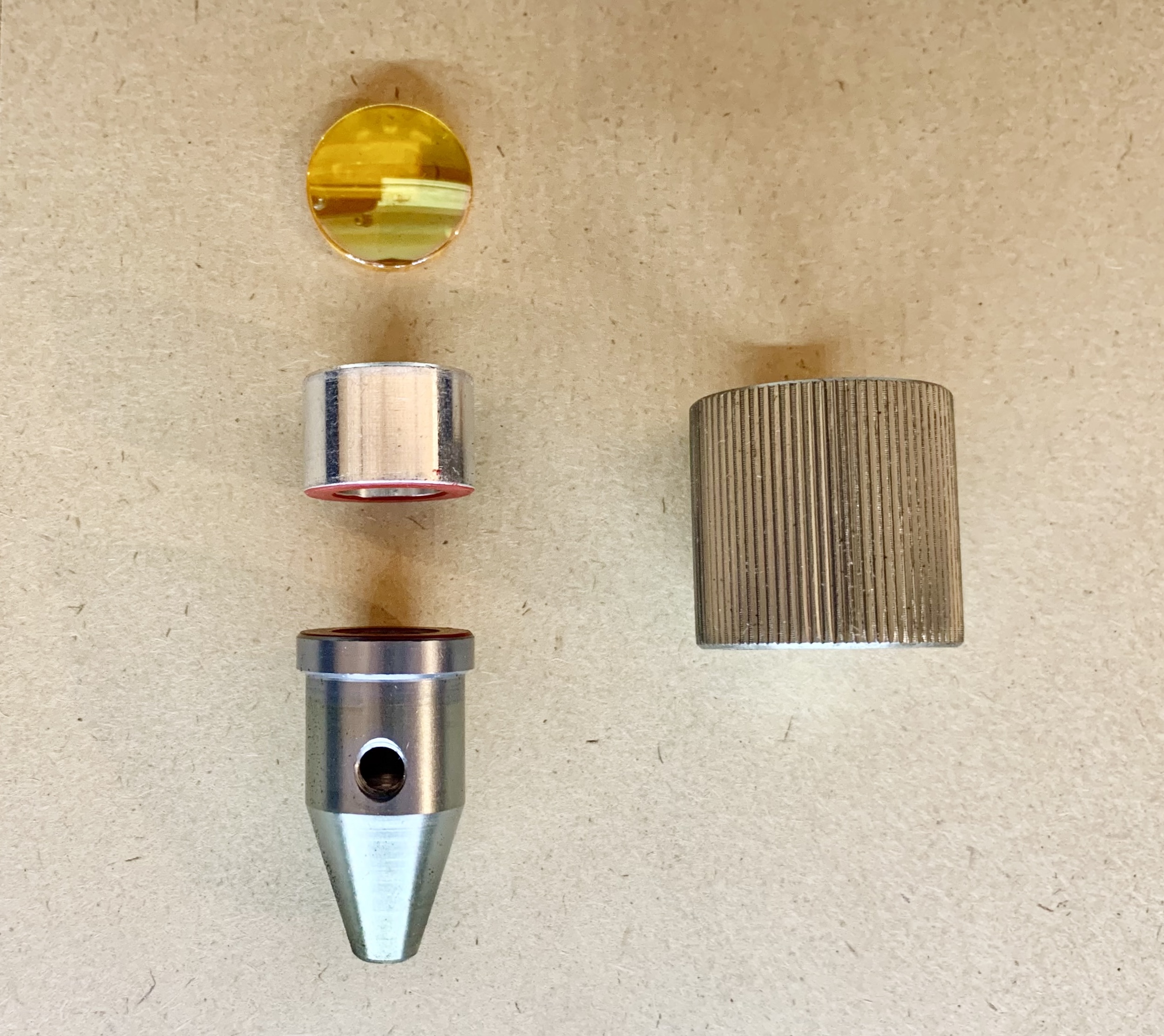

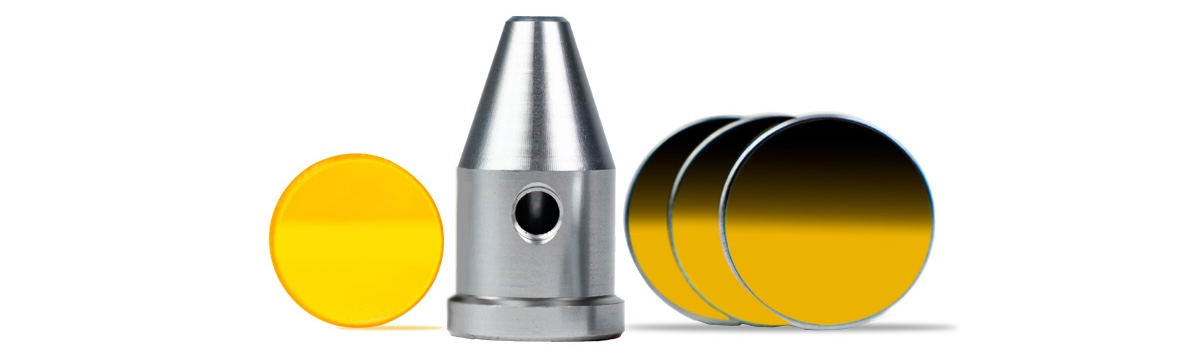

內容物

• CVD聚焦鏡片

• 雷射噴嘴

• 矽反射鏡 x3

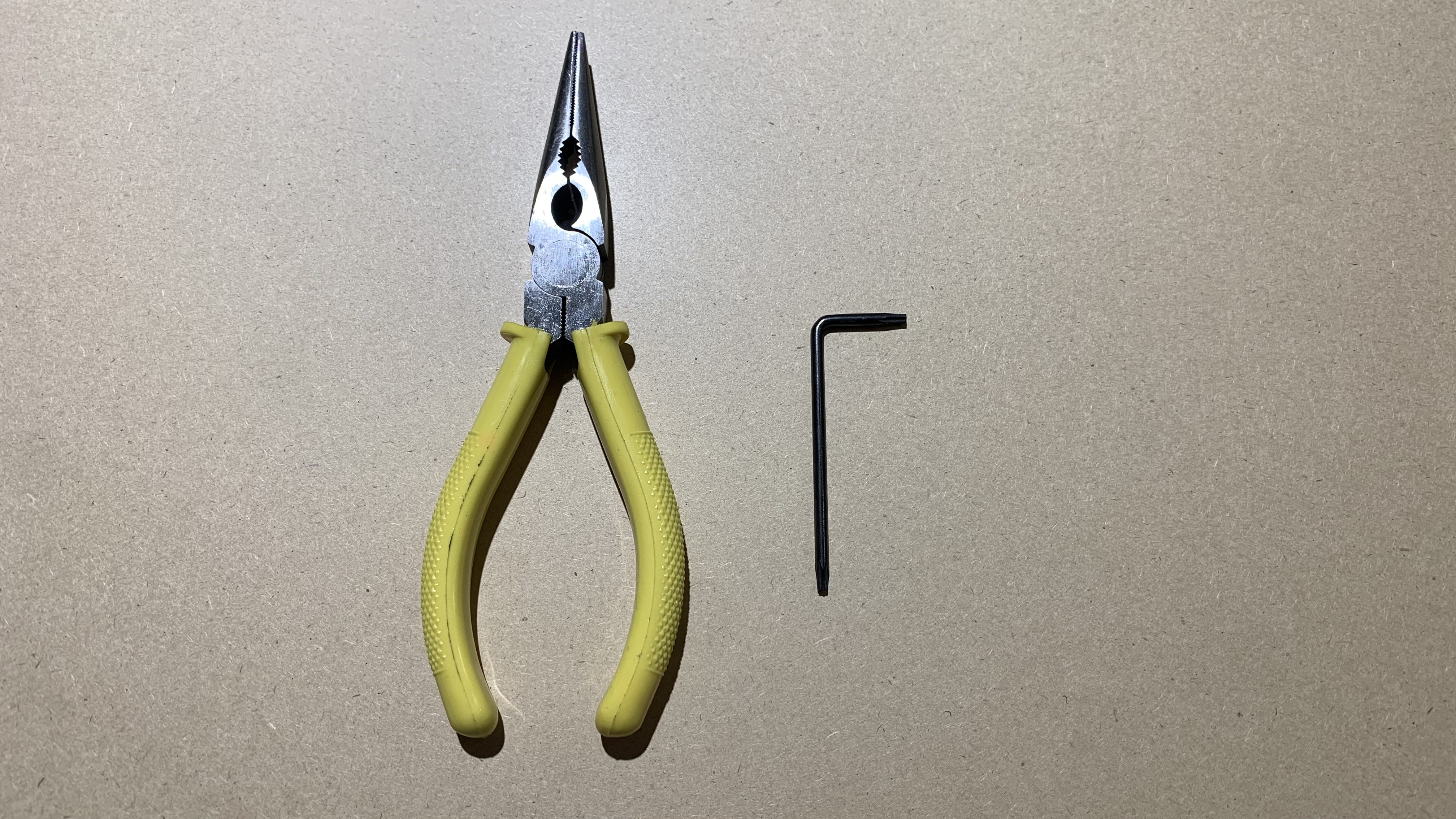

工具

1. 尖嘴鉗
2. 星型扳手

安裝步驟

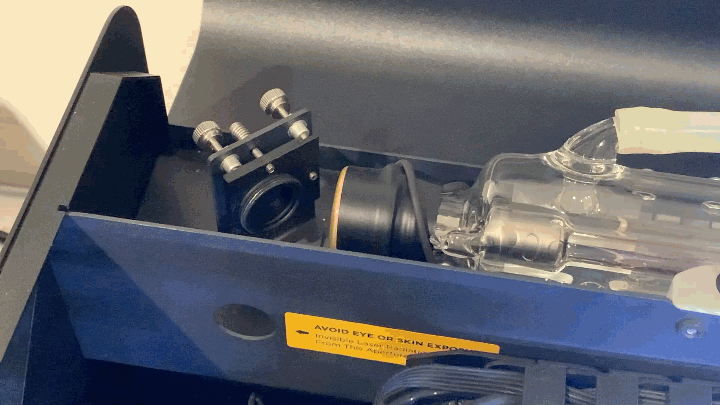

步驟 1 - 移除現有的反射鏡。

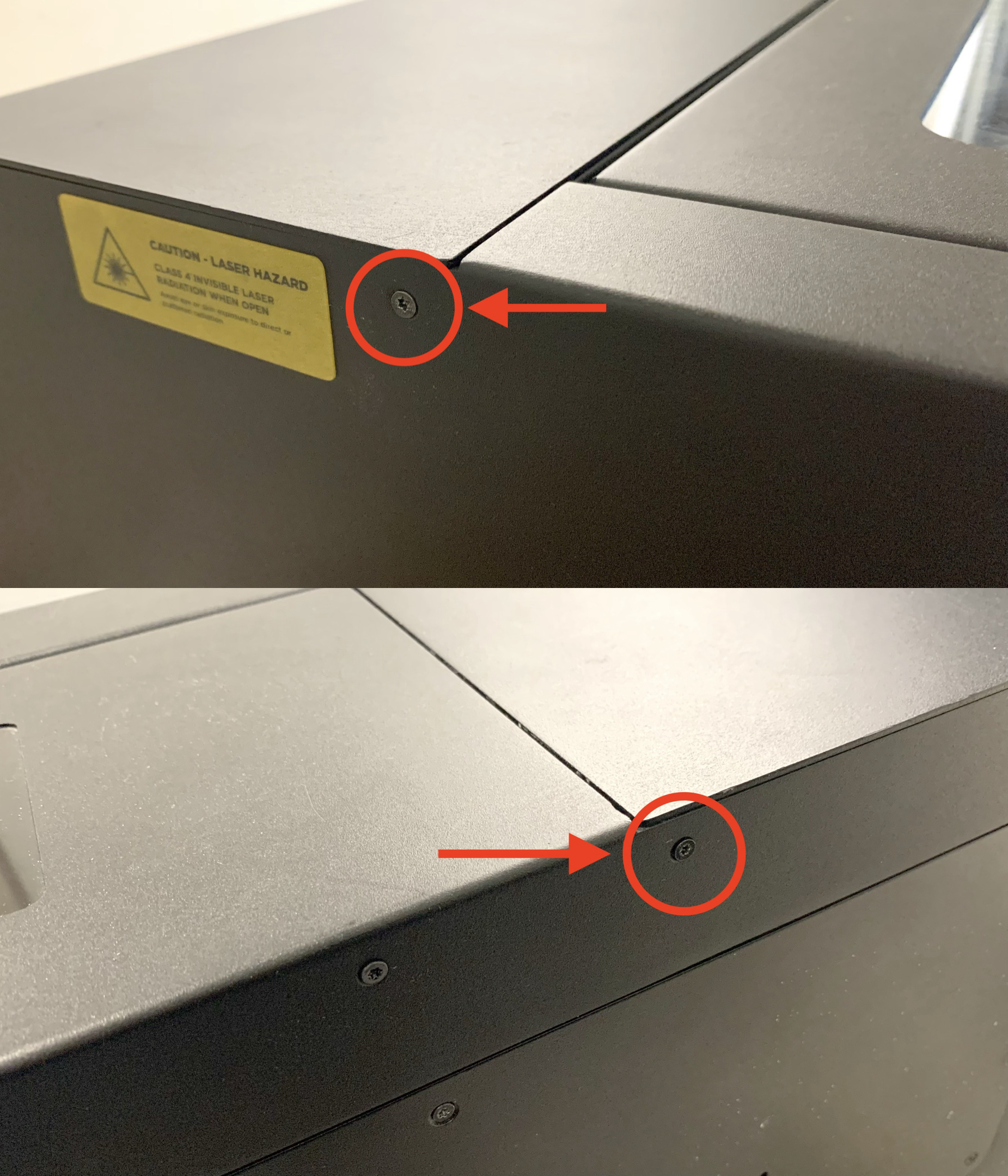

1-1 移除後蓋上的兩顆螺絲以打開後蓋。

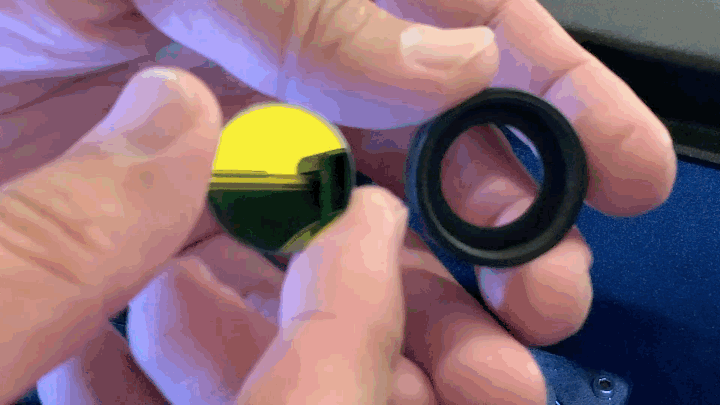

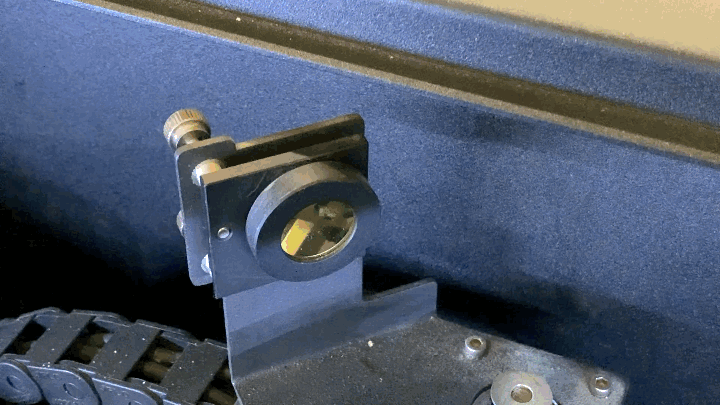

1-2 移除反射鏡。

步驟 2 - 安裝新的反射鏡。

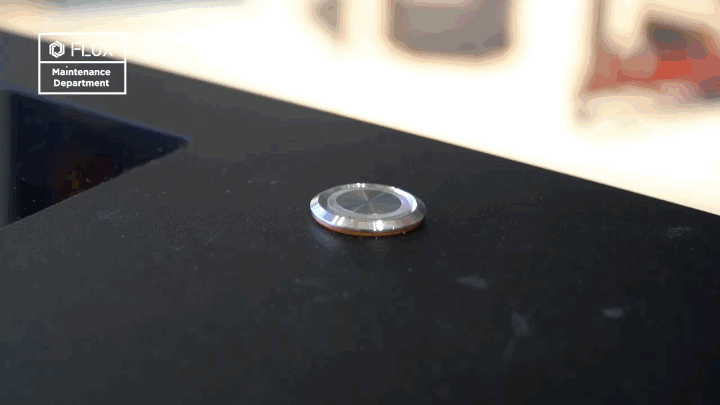

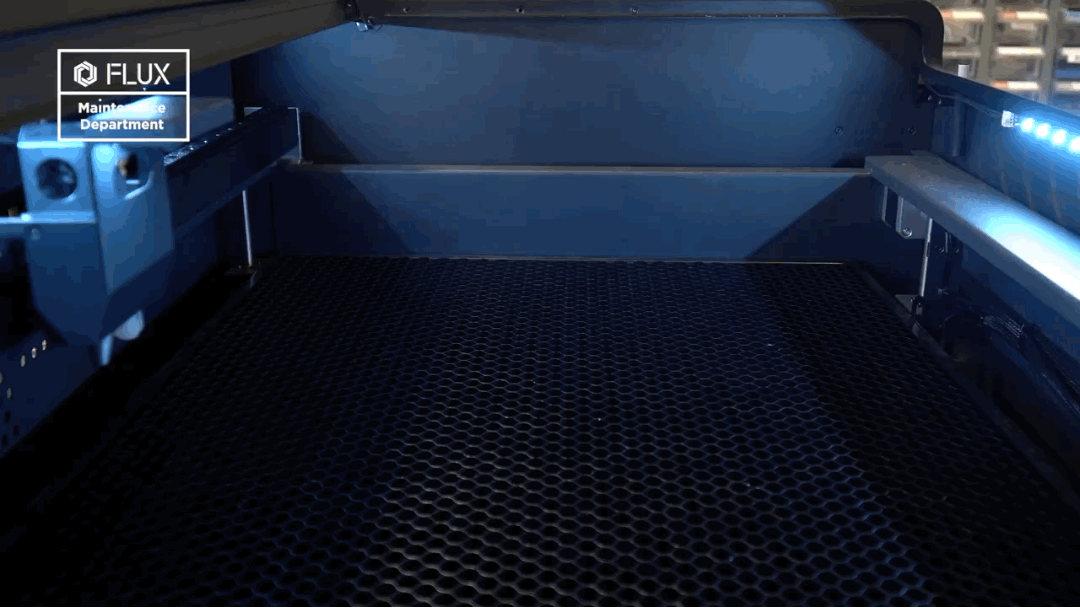

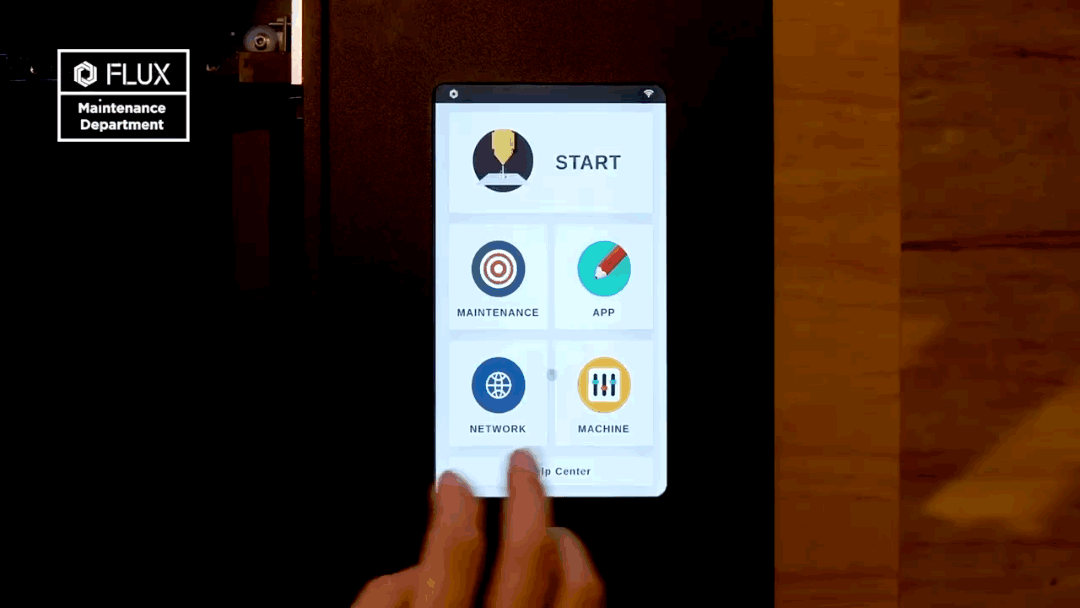

步驟 3 - 開啟電源並將工作平台降至最低位置

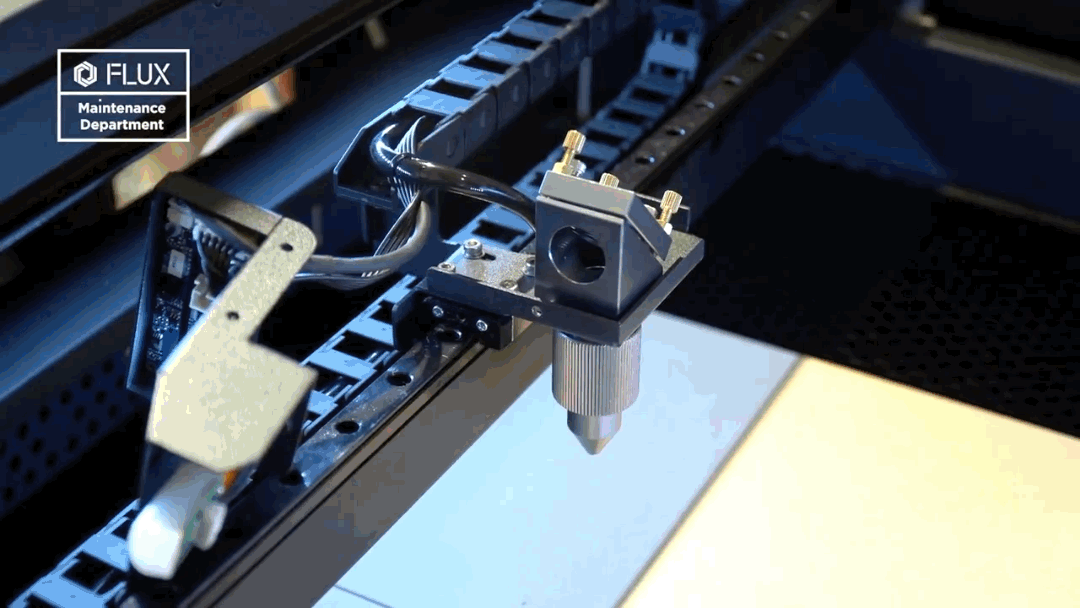

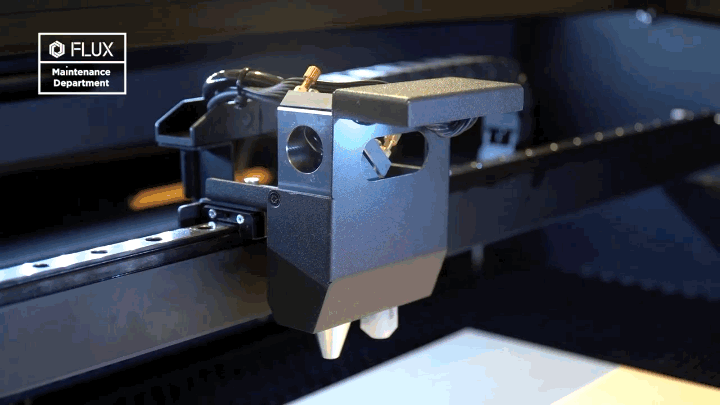

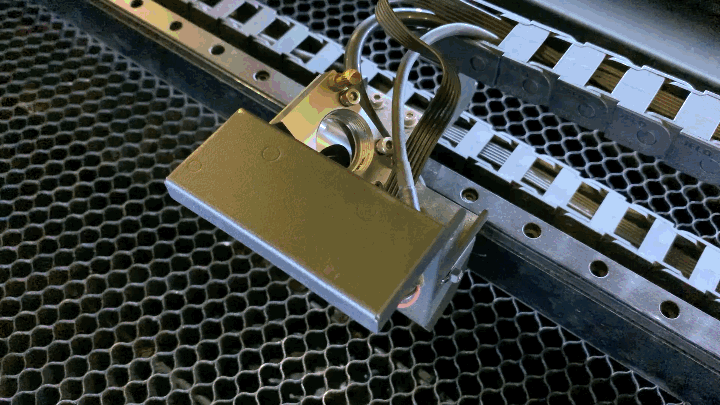

步驟 4 - 將雷射頭移至中央位置，並在雷射頭下方放置木板/壓克力，以防零件掉落。

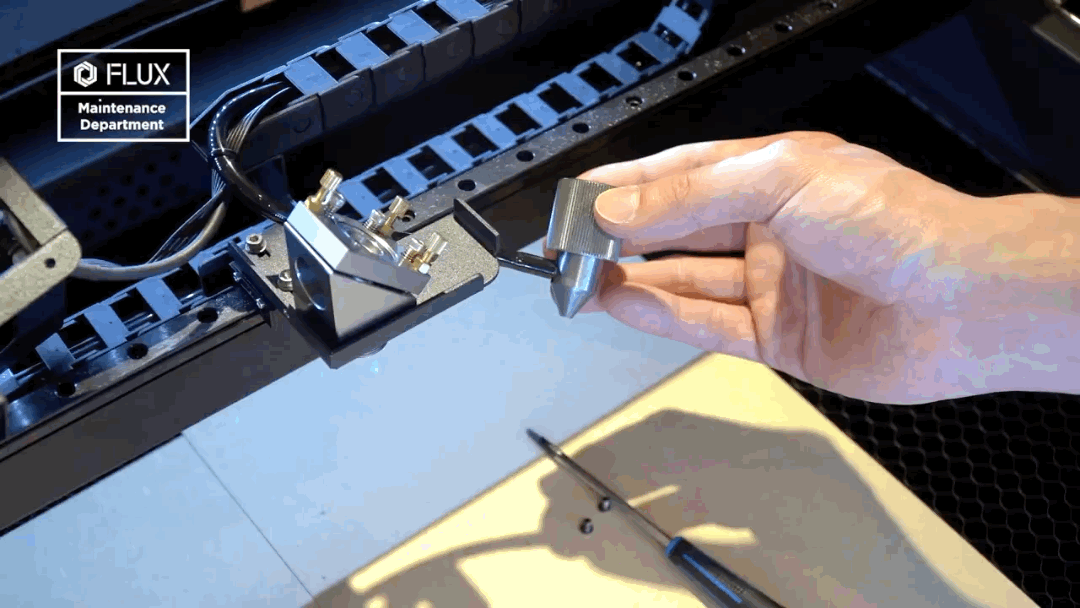

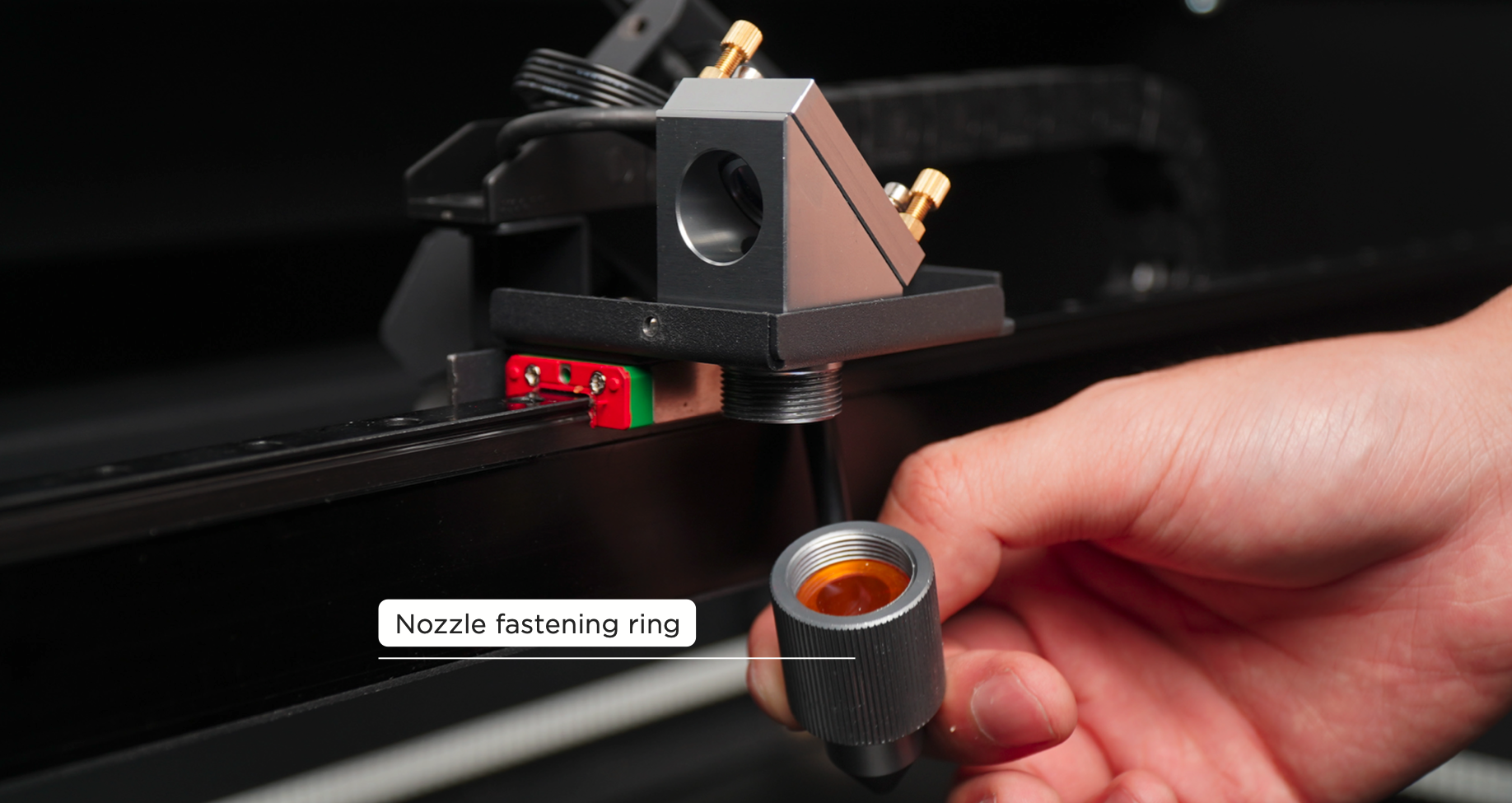

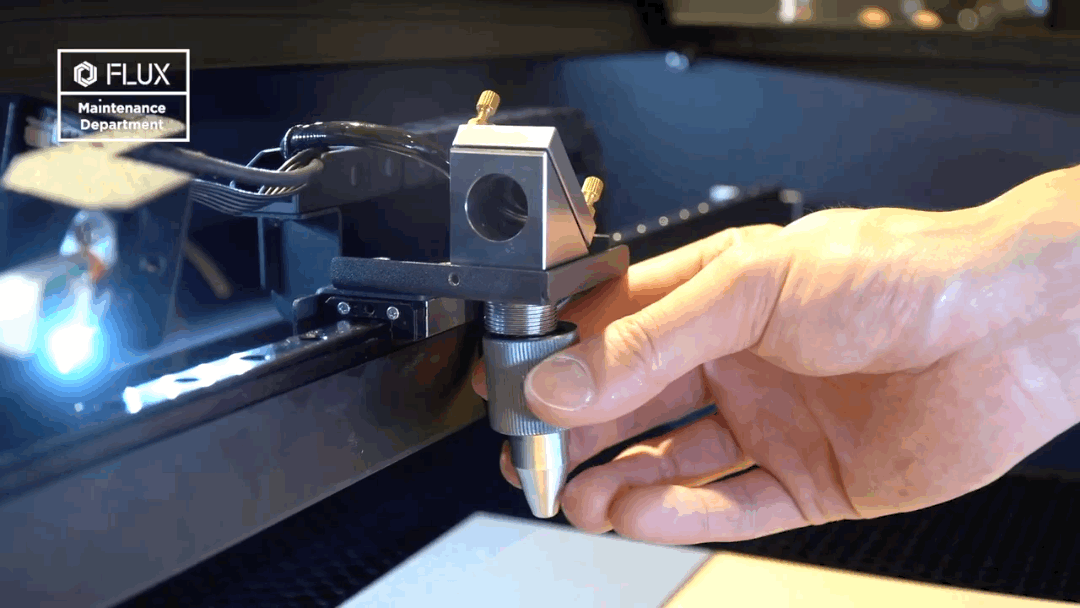

步驟 6 - 順時針旋開噴嘴固定環。移除雷射頭、聚焦鏡片和噴嘴。

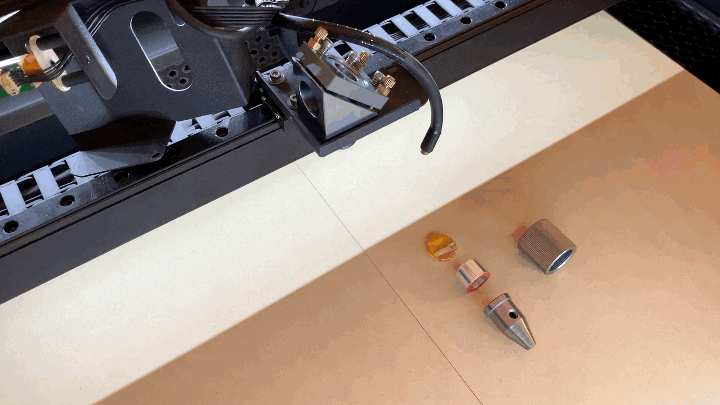

步驟 7 - 依照下方的安裝順序，安裝性能套件的雷射噴嘴，然後將噴嘴裝回。

⚠︎ 聚焦鏡片有方向性：凸面朝上，平面朝下。
若未依照指示方向安裝，可能會導致
焦距不準確，造成雕刻模糊或無法切割。

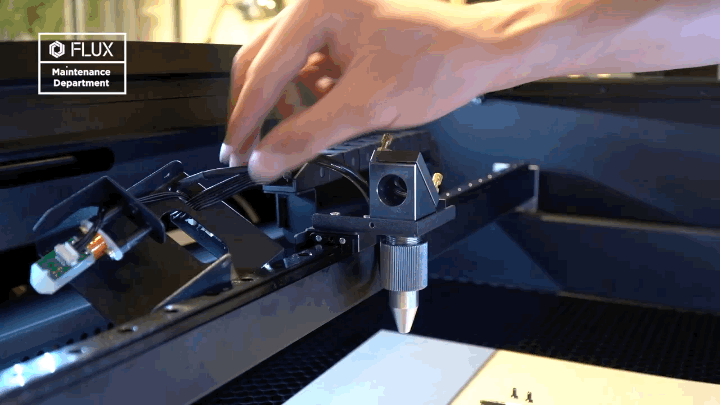

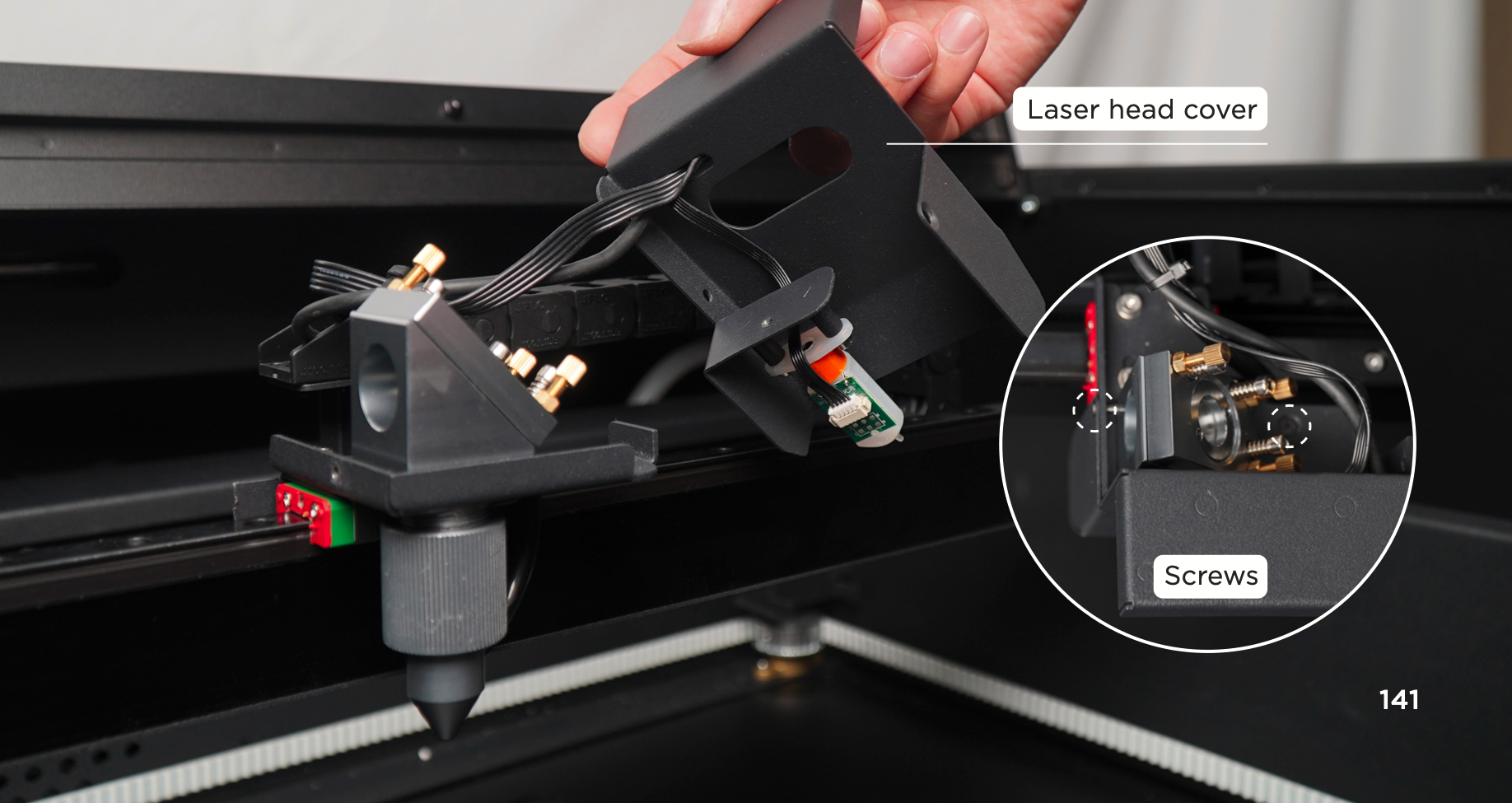

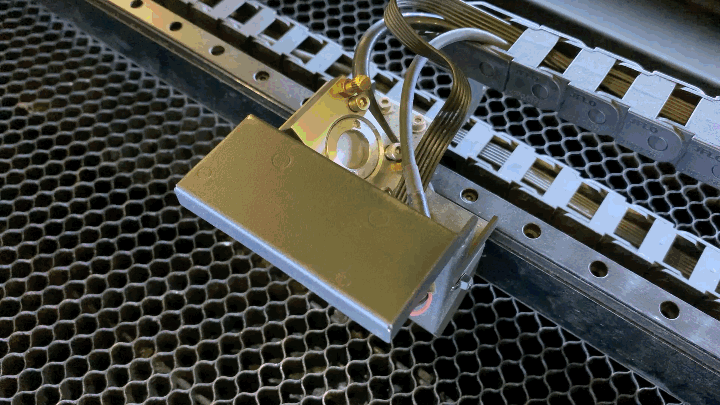

步驟 8 - 逆時針旋轉噴嘴固定環以固定噴嘴，然後安裝雷射頭保護蓋。

步驟 9 - 檢查氣流

步驟 10 - 清潔反射鏡並檢查光路

請參閱以下文章以清潔反射鏡： 4-6 反射鏡與聚焦鏡片清潔

請參閱以下文章以檢查光路： 4-7 光路檢查（適用於 HEXA 與 Beambox）
