LightBurn 連線套件 - HEXA

免責聲明

若想透過LightBurn 連線套件對 HEXA 進行操作，請先下載正確版本之 LightBurn 軟體。由於 LightBurn 屬於第三方軟體，若因其操作引起任何損失或損害，FLUX 概不負責。

HEXA 的韌體已經過多項測試，但 LightBurn 部分功能與機器不兼容的情況仍然有可能發生。機器若因爲上述情況而出現錯誤，請依照「聯繫客服」的指示向 FLUX 客服團隊或經銷商回報問題。

開始之前

1. 請將韌體版本更新至v4.2.1或更新版本。

- 請點擊 HEXA 面板的「機器 → 更新至最新版本韌體」
- 您也可以透過 Beam Studio 更新韌體版本

請先至官方網站下載韌體至您的電腦中。開啟 Beam Studio 並點擊「機器 → 上傳韌體版本」，在電腦中選取已下載的韌體檔案並並將其上傳。

2.下載工作範圍預設檔: HEXA_Preset

請注意：此預設檔包含 GCode 和 Baud rate 等設定。如果您不使用我們所提供的設定檔案，請在 Device settings 中單獨進行設定。

3. 下載並安裝驅動程式

請參考此篇文章的步驟來安裝需要的驅動程式：LightBurn 連線套件 - 驅動程式安裝

LightBurn 設定

如有需要，請 點擊這裡 下載 LightBurn。

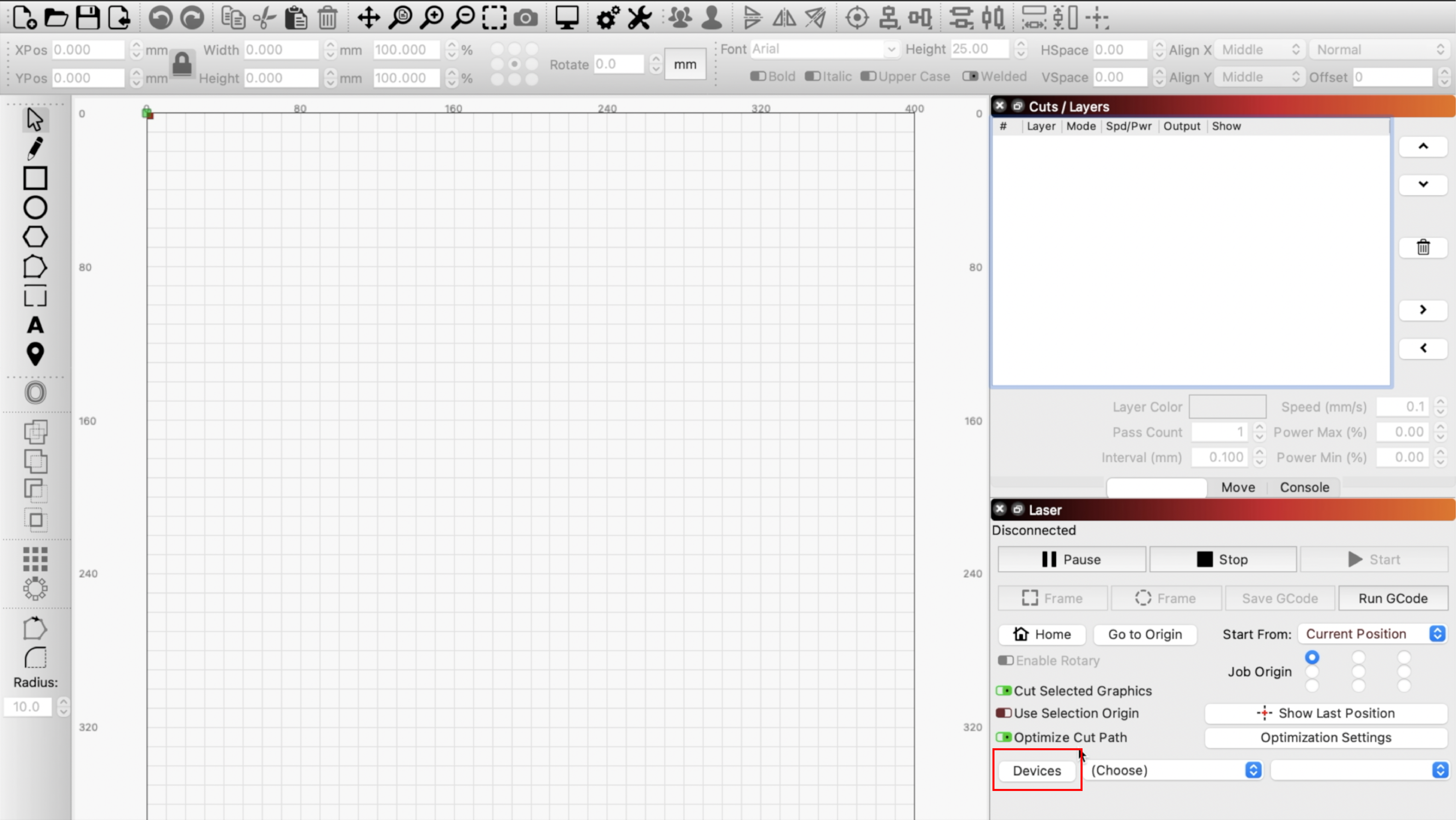

1. 開啟 LightBurn, 點擊右下角 Laser 視窗中的 "Devices"

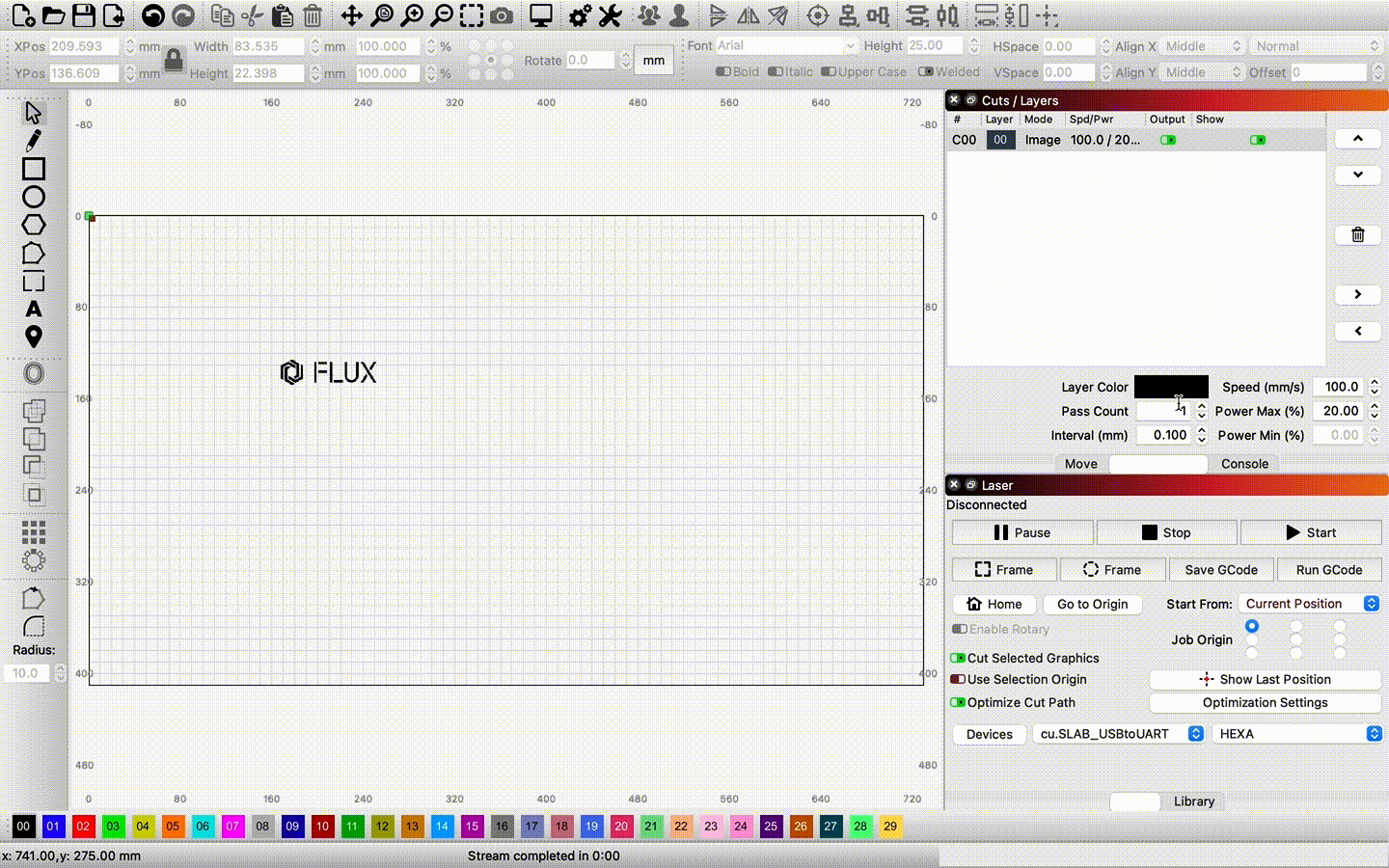

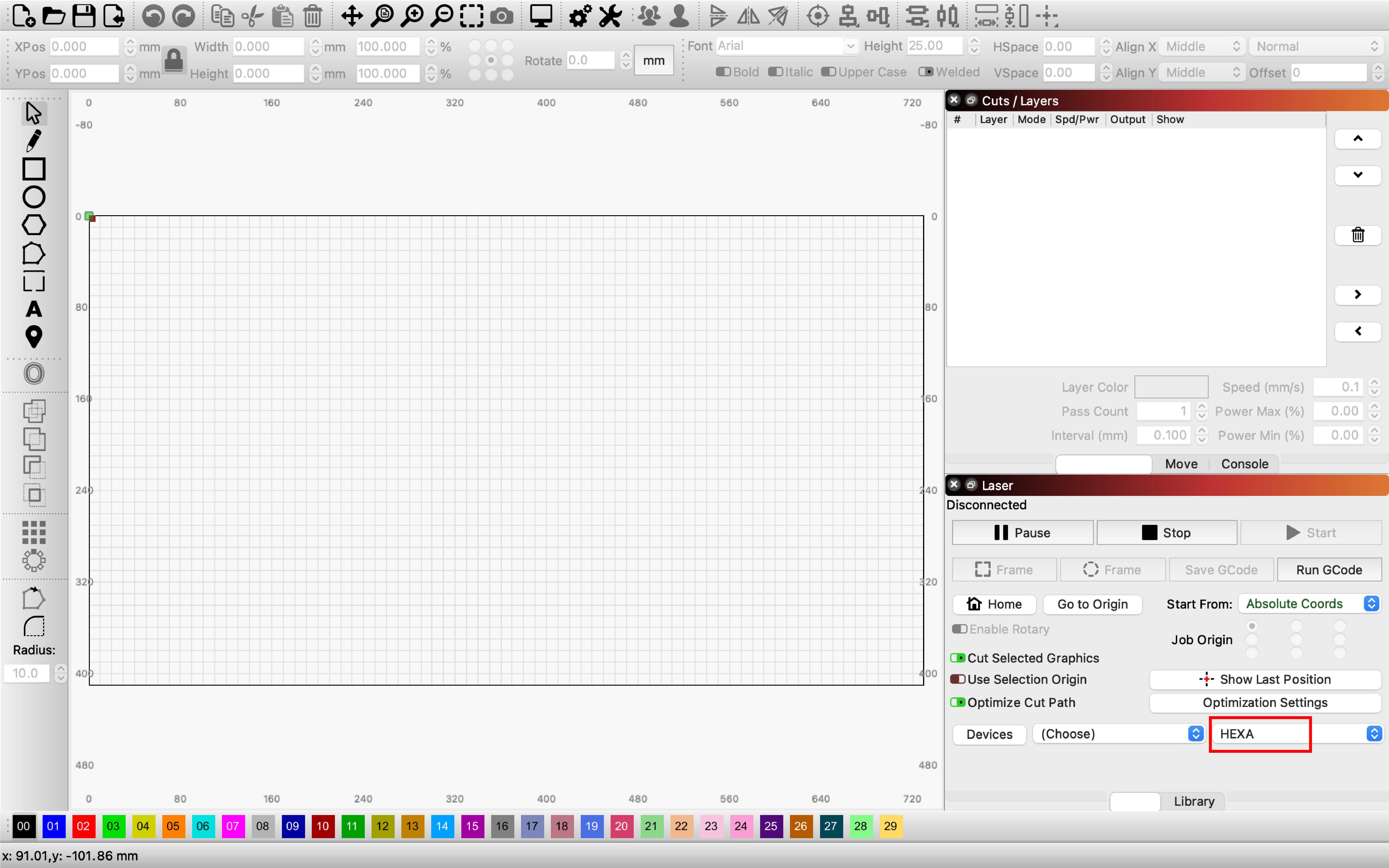

2. 點擊 "Import" 上傳工作範圍預設檔 HEXA_Preset

3.  若您成功上傳檔案，右下角將顯示您的檔案名稱

將電腦與機器透過 LightBurn 連線套件連接

1. 將 LightBurn Bridge Cable 的一端插入機器後方的的 USB 連接埠

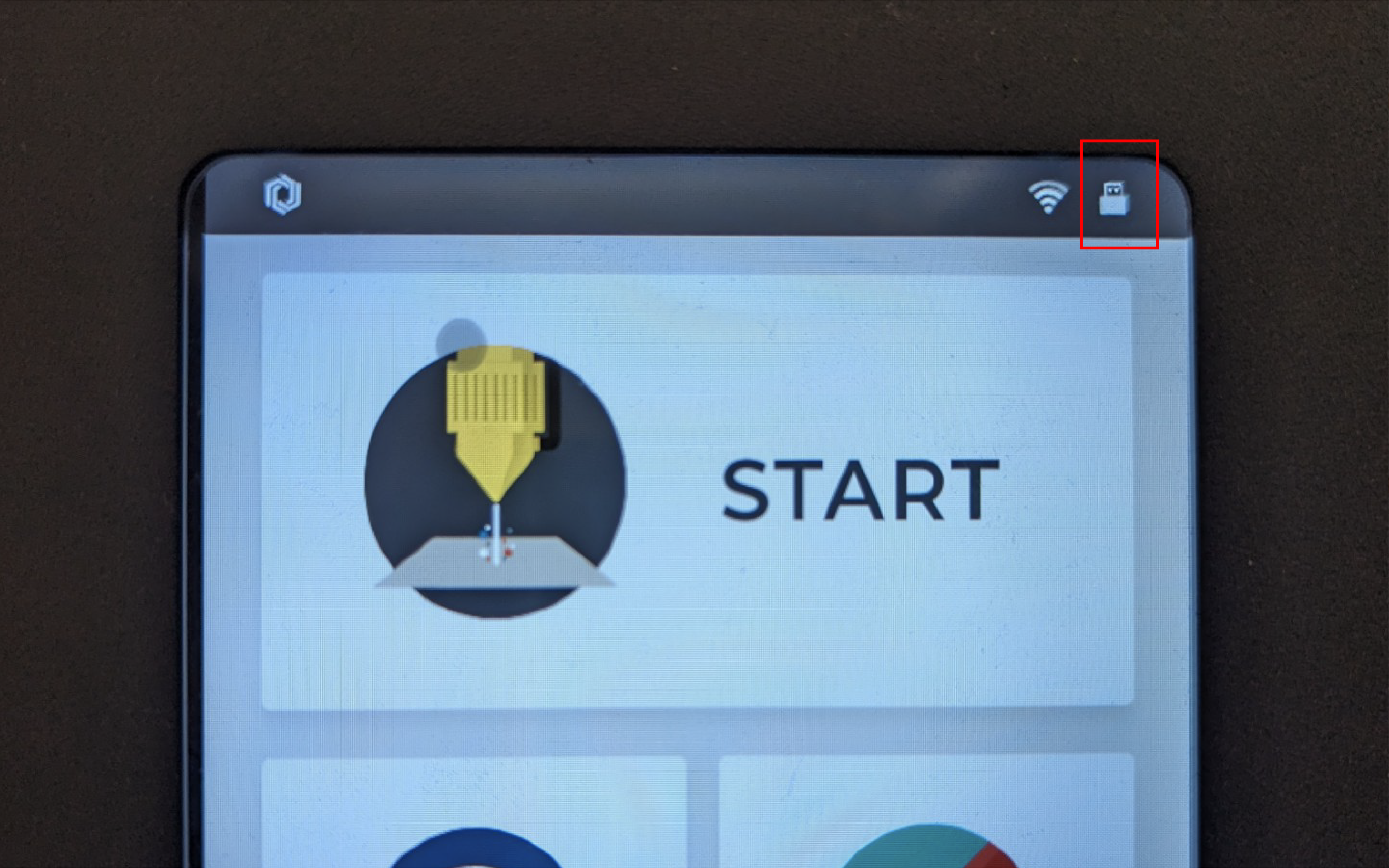

（機器面板的右上方顯示 USB 圖示則表示連接成功。）

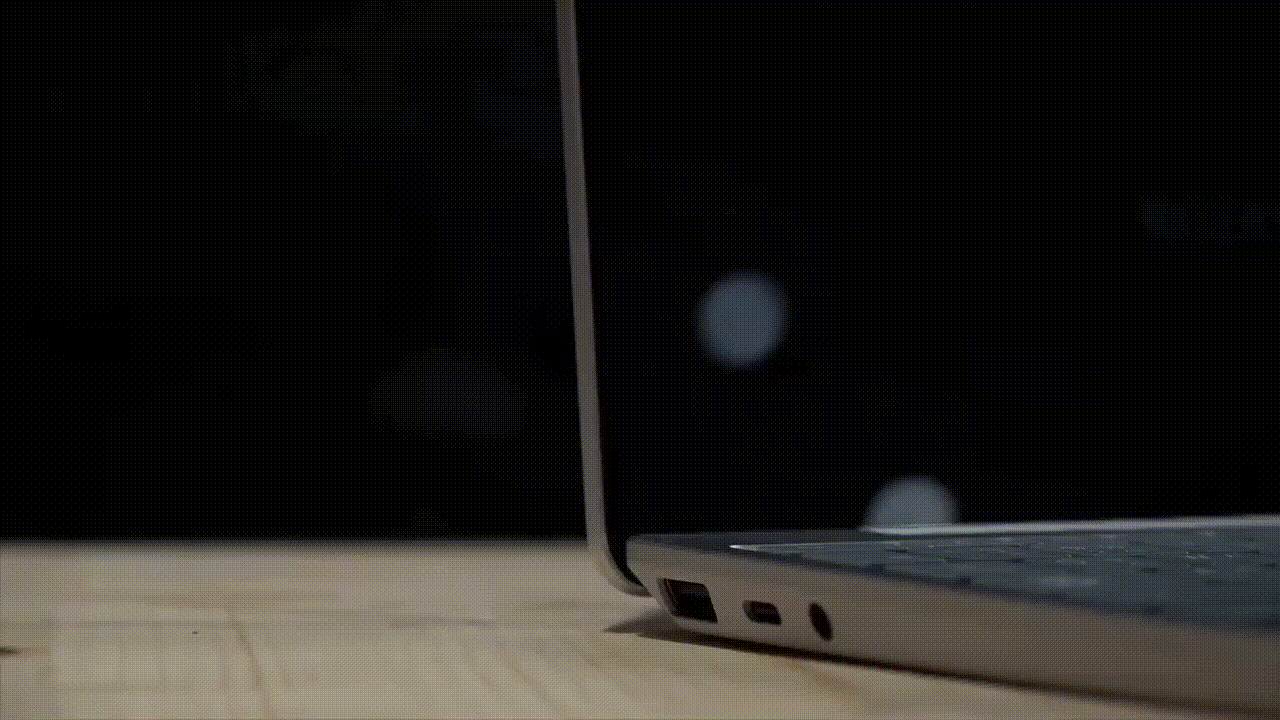

2. 將另一端與您的電腦連接

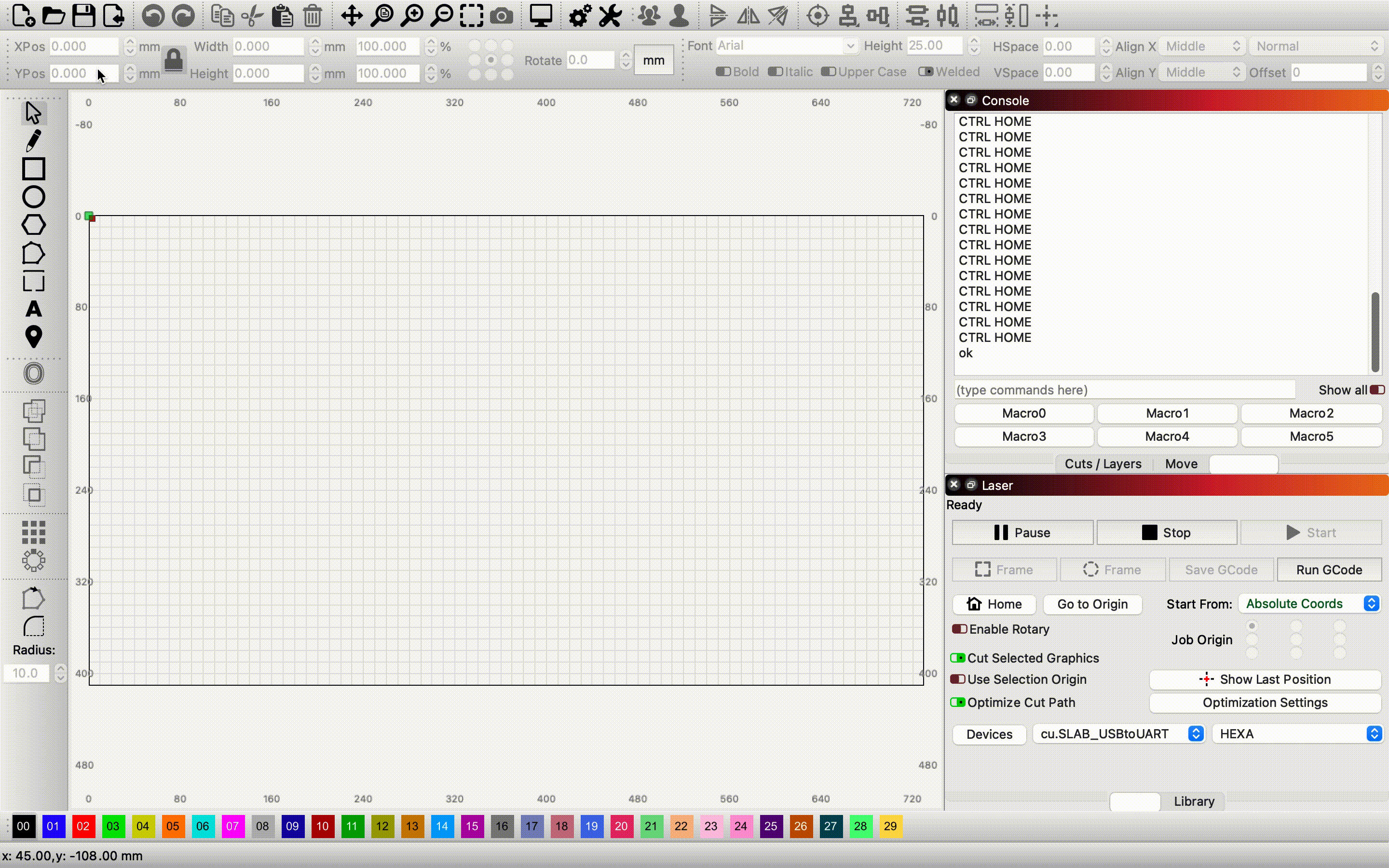

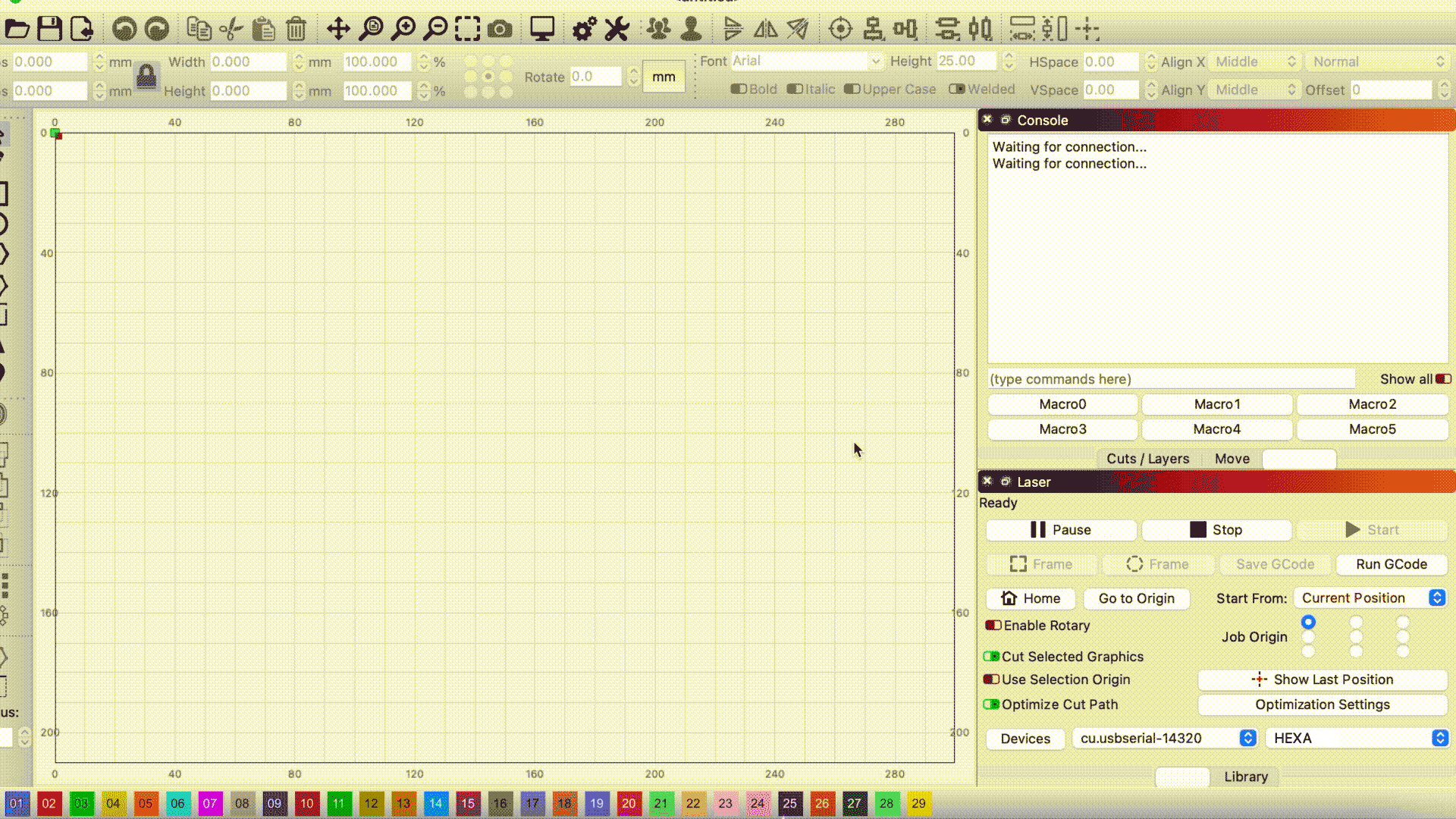

3. 選擇正確的 USB 連接埠，錯誤的連接埠會導致連接失敗，可嘗試不同的連接埠名稱。若連線成功，Console 視窗中將顯示以下訊息。

歸零測試

若機器與電腦連接成功，機器將自動歸零。若沒有，請嘗試點擊 Move 視窗中的 Home 鍵確認是否能夠成功歸零。

開始操作

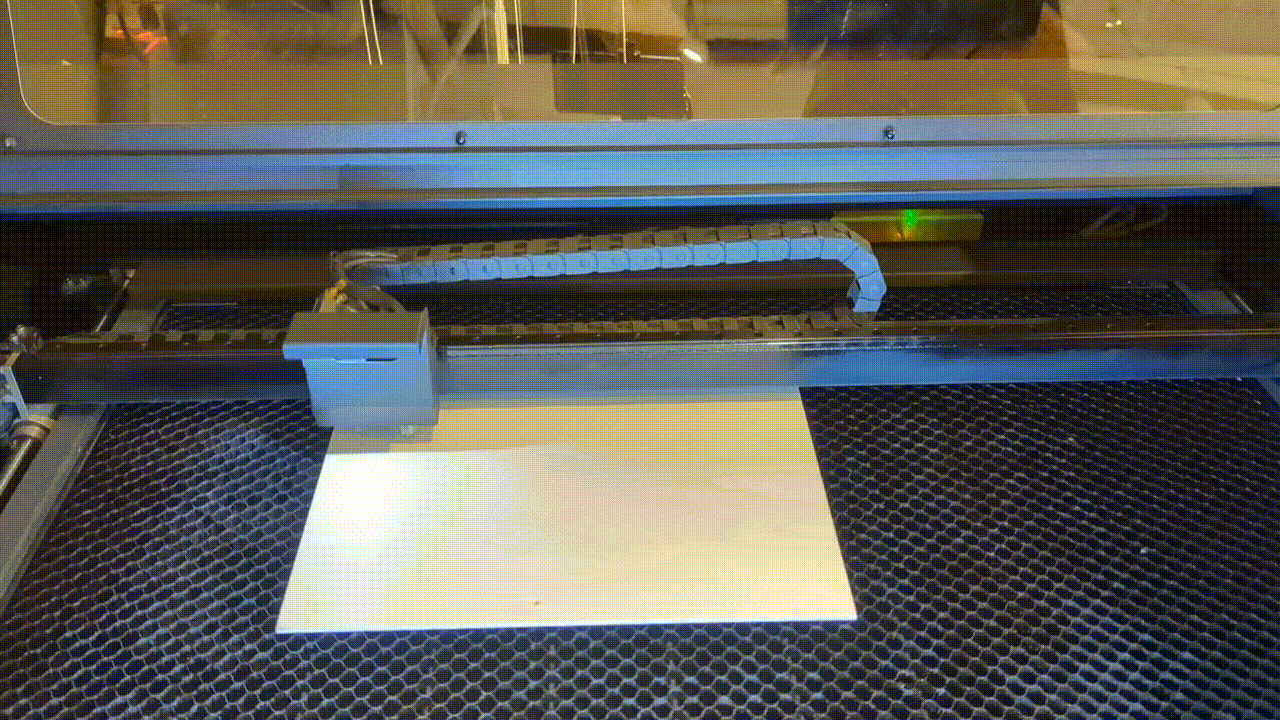

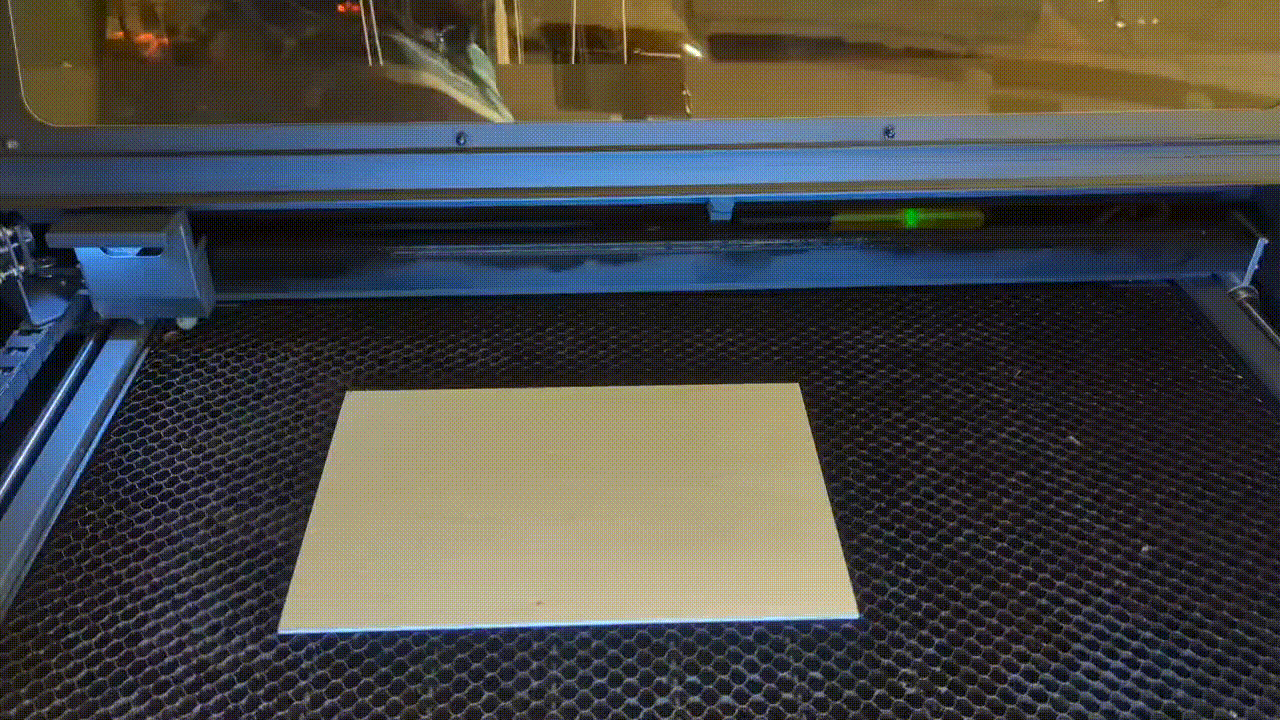

1. 放入想要雕刻（或切割）的材料

2. 開始對焦

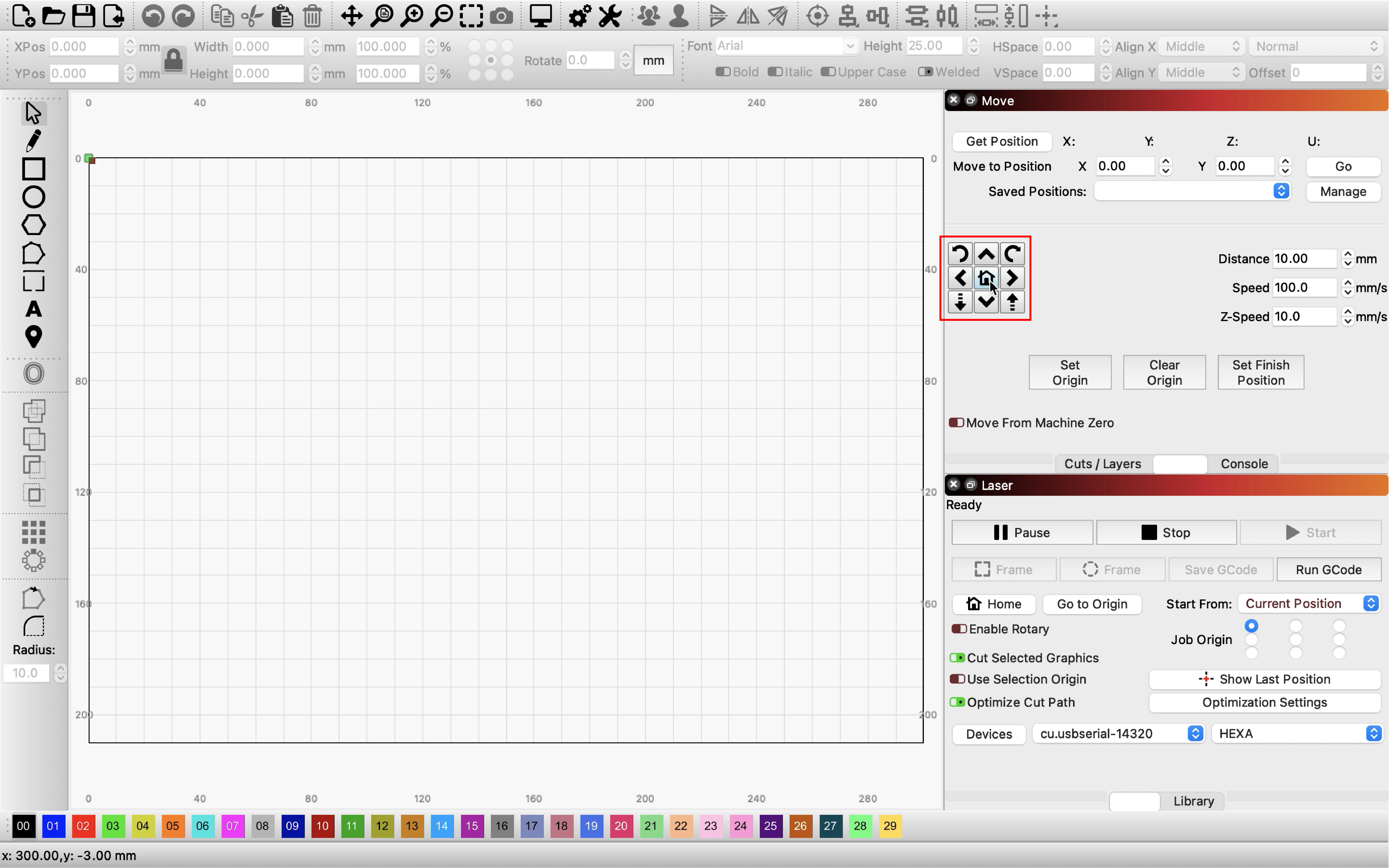

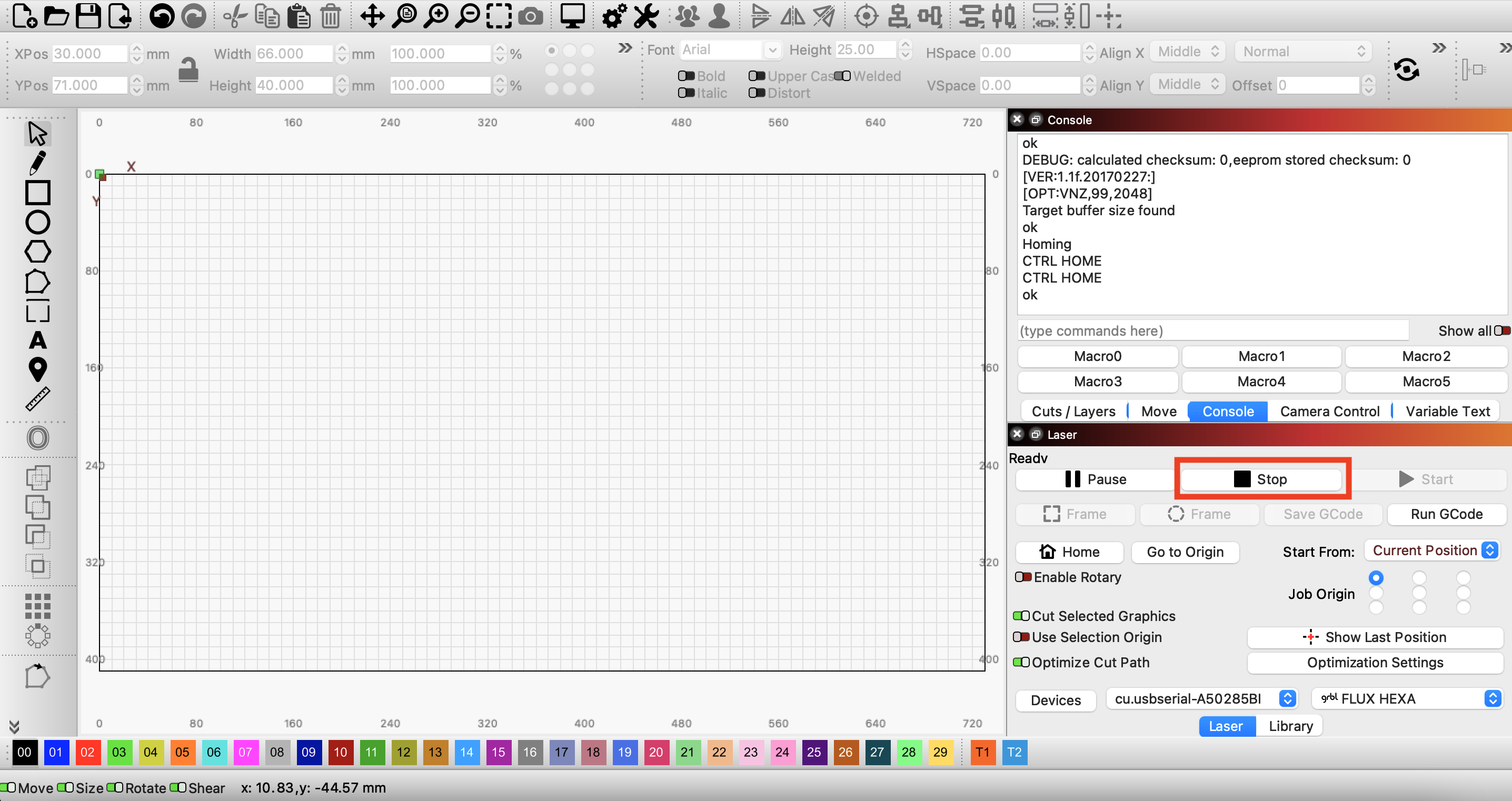

- 在 "Laser" 視窗中點擊 "Stop" 按鈕解鎖馬達。

- 將雷射頭移動至材料上方。

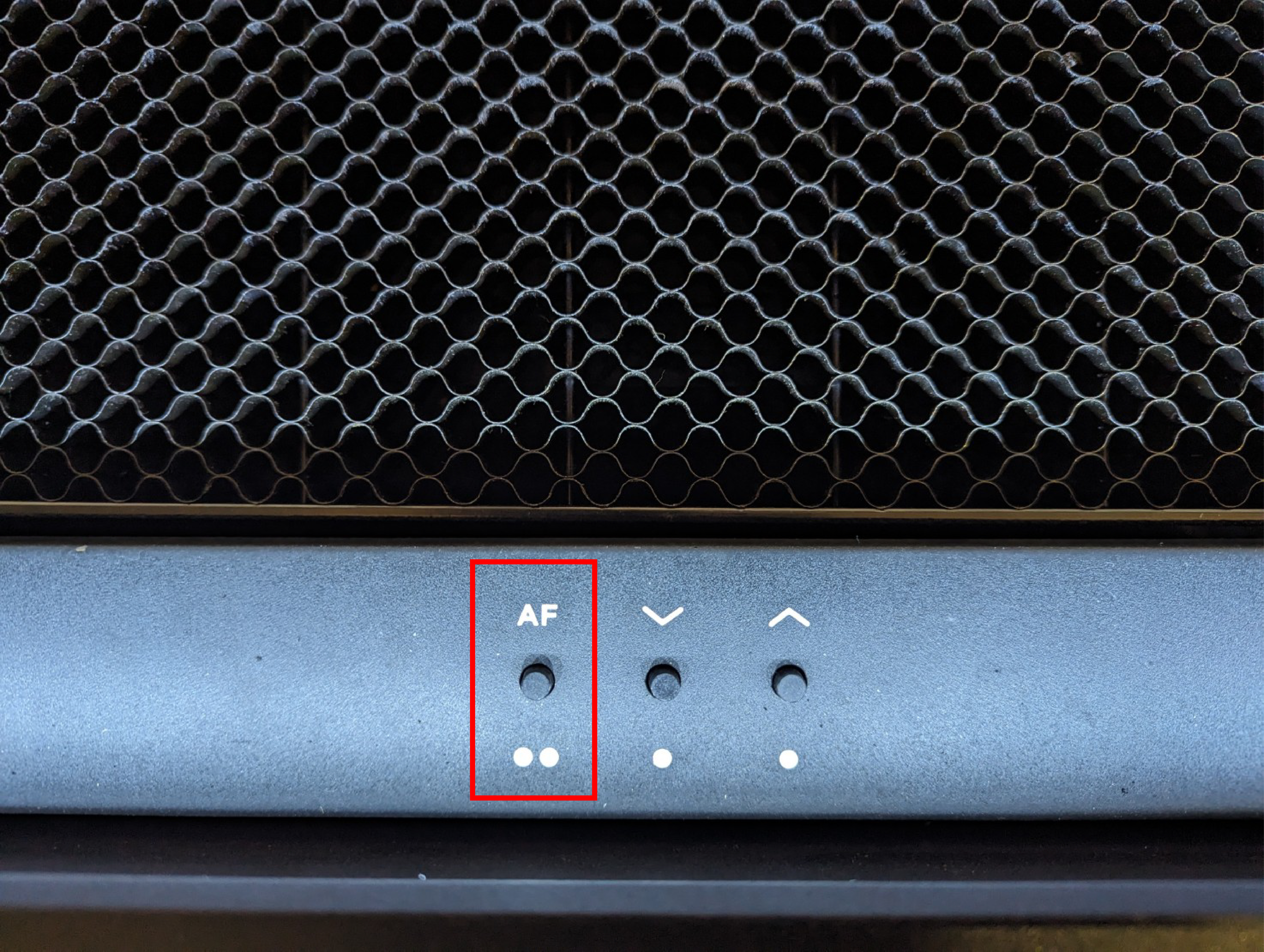

- 連續點擊『AF』鍵兩次以使用自動對焦功能。（每次雕刻 / 切割前都需確認焦距是否正確。）

請注意：

• 請確認您在結束透過 LightBurn 控制的3分鐘後，機器是否會自動鬆馬達。馬達長期鎖死容易造成機器損害。(可在右側 "Laser" 視窗中點擊 "Stop" 指令解鎖馬達)
• 解鎖馬達後若有對雷射投進行任何的移動操作，請務必記住，在送出雷射工作前按 "Home" 歸零，否則容易有撞機的風險

3. 將檔案匯入 LightBurn

點擊上方匯入按鈕，或是將檔案直接拖移至工作範圍中。

4. 設定雕刻 / 切割參數

點擊欲設定的圖片或圖層，並在 Cuts / Layers 視窗的右下角設定參數。

5. 開啟 "Overscanning" 設定

- 設定參數時，若該圖層 Mode 為 "Fill, Fill + Line, Image or Offset Fill" 請開啟 "Overscanning" 設定。

- 雙擊右側圖層參數進入 "Cut Settings Editor"，點擊開啟 Overscanning 並輸入百分比。

請注意：不同速度與材質的參數設定皆不同，請參閱本篇文章最下方的「材料參數建議設置」

6. 設定雕刻 / 切割的起始位置

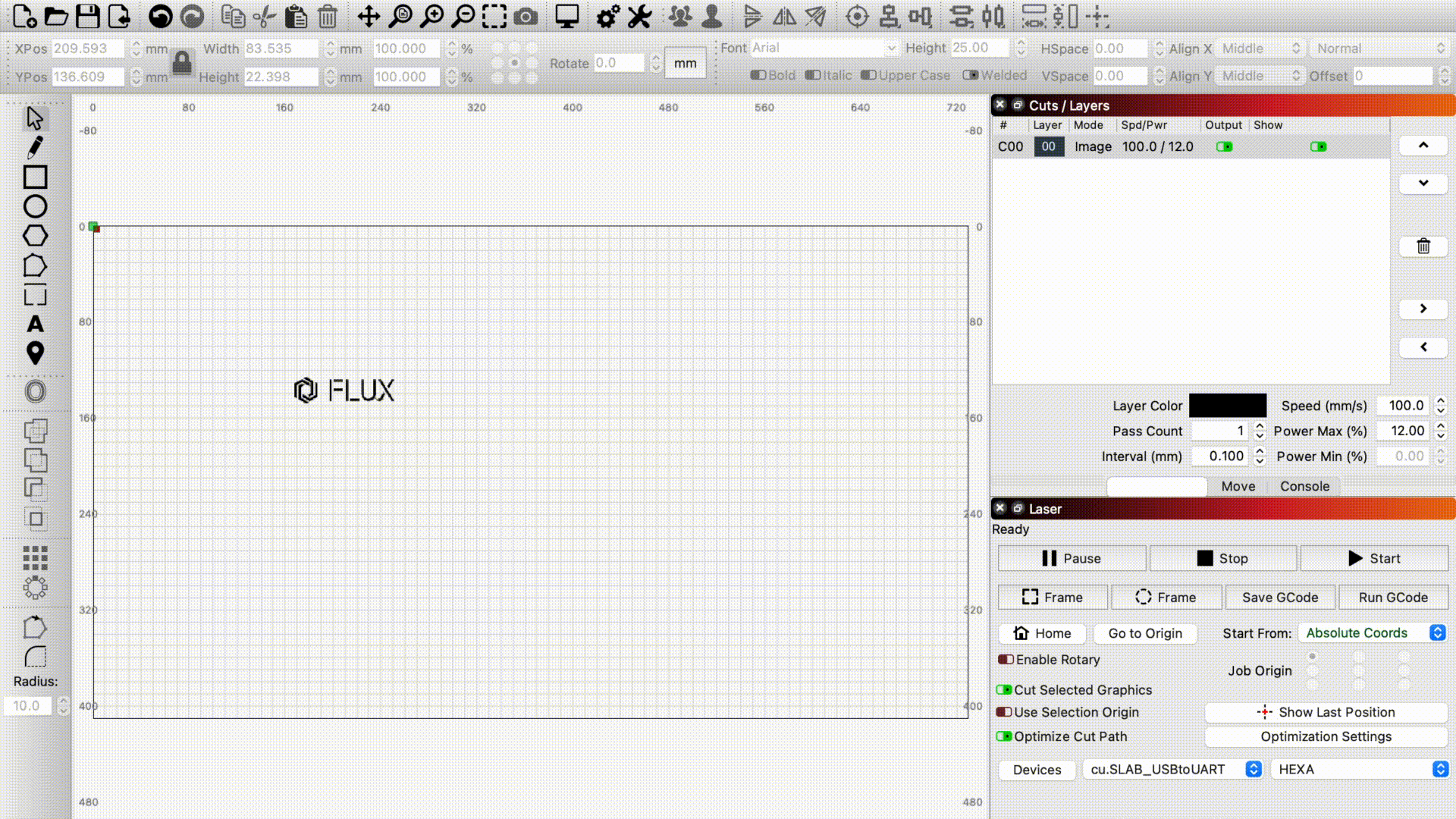

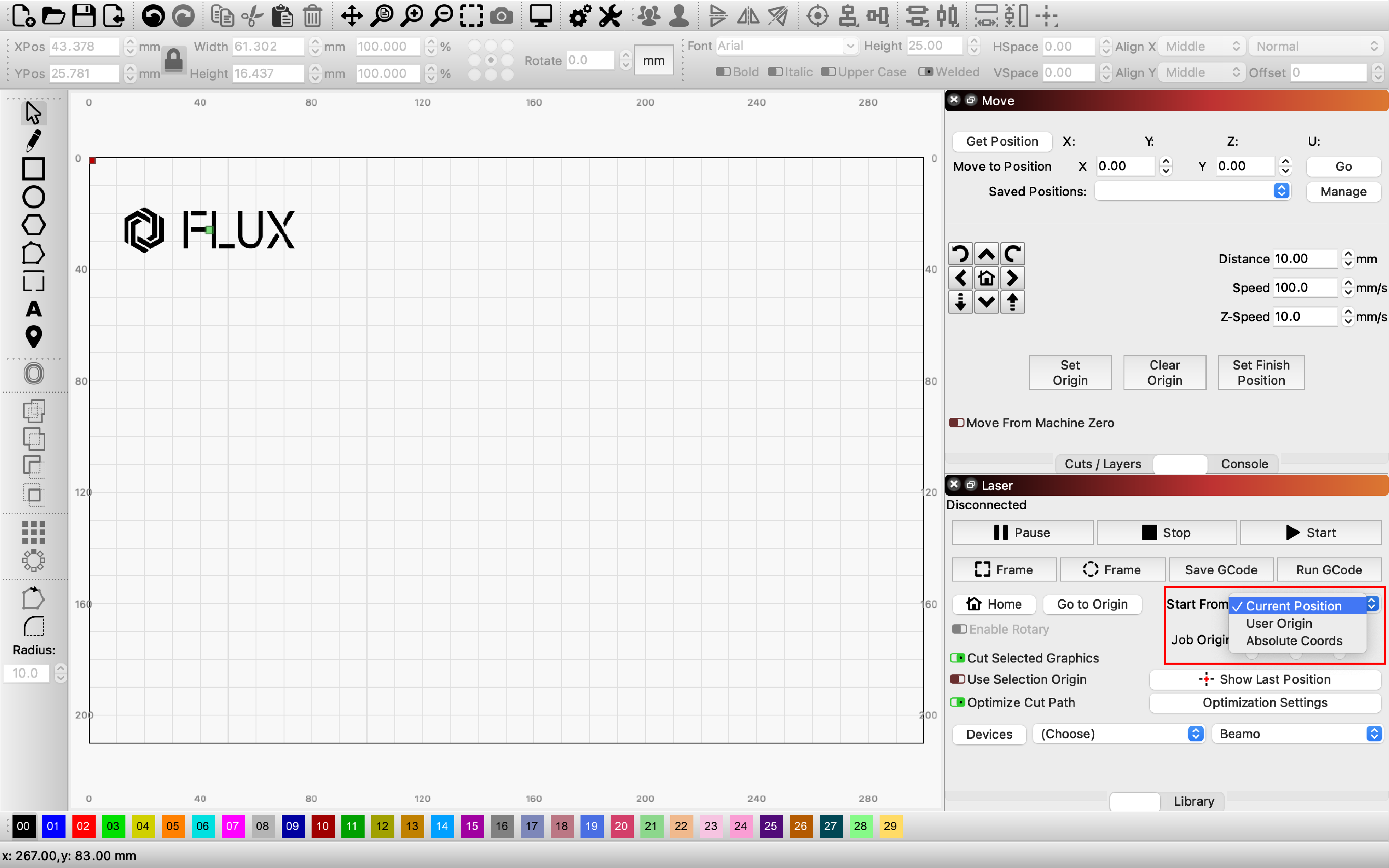

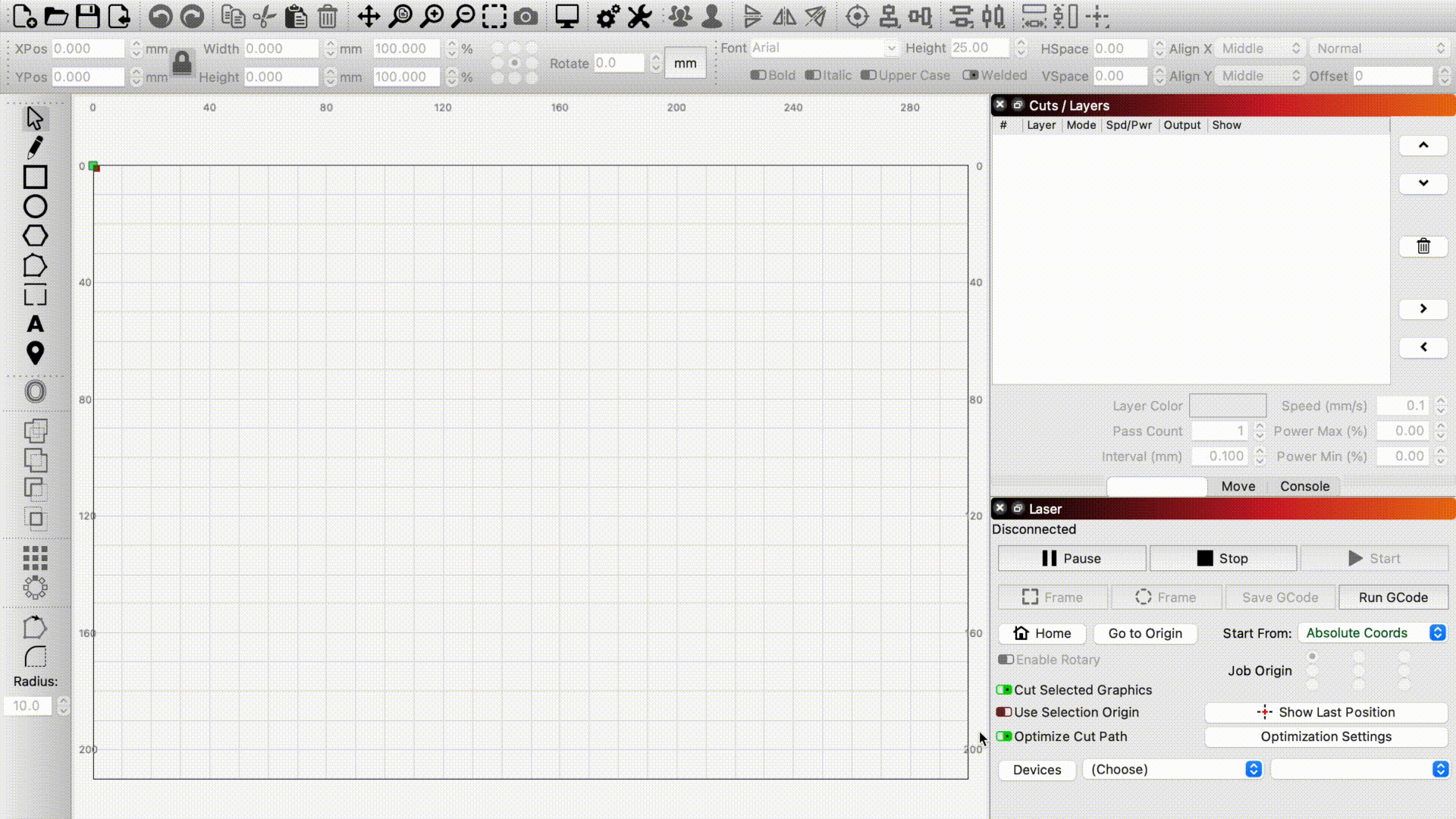

在右下角的 Laser 視窗中找到 "Start From"，並在下拉選單中選擇 "Absolute Coordinates"

請注意："Absolute Coordinates" 的操作邏輯與 Beam Studio 最為相似。因此，我們建議使用者在設定雕刻 / 切割的起始位置時，將 Absolute Coordinates 作為主要的設定方式。

Absolute Coordinates

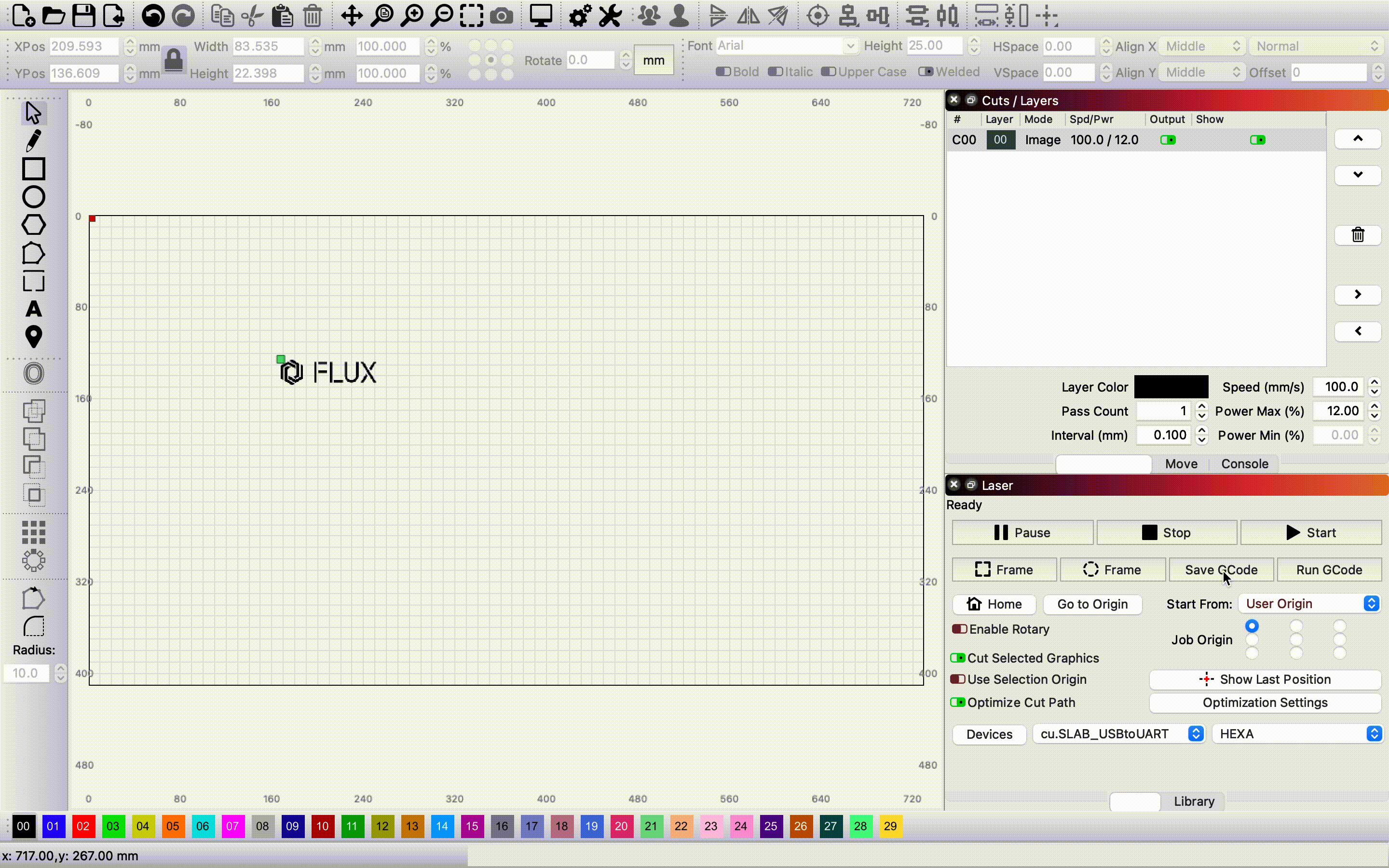

您看到的主要視窗即代表機器的工作範圍，您在該區域放置的任何圖片都會在機器上的相對應位置切割 / 雕刻。

7. 點擊 "Home" 讓雷射頭歸零

解鎖馬達後若有對雷射投進行任何的移動操作，請務必記住，在送出雷射工作前按 "Home" 歸零，否則容易有撞機的風險

8. 預覽雕刻位置

選取圖片並點擊 "Frame" 查看您欲切割 / 雕刻圖片是否在的預期位置上

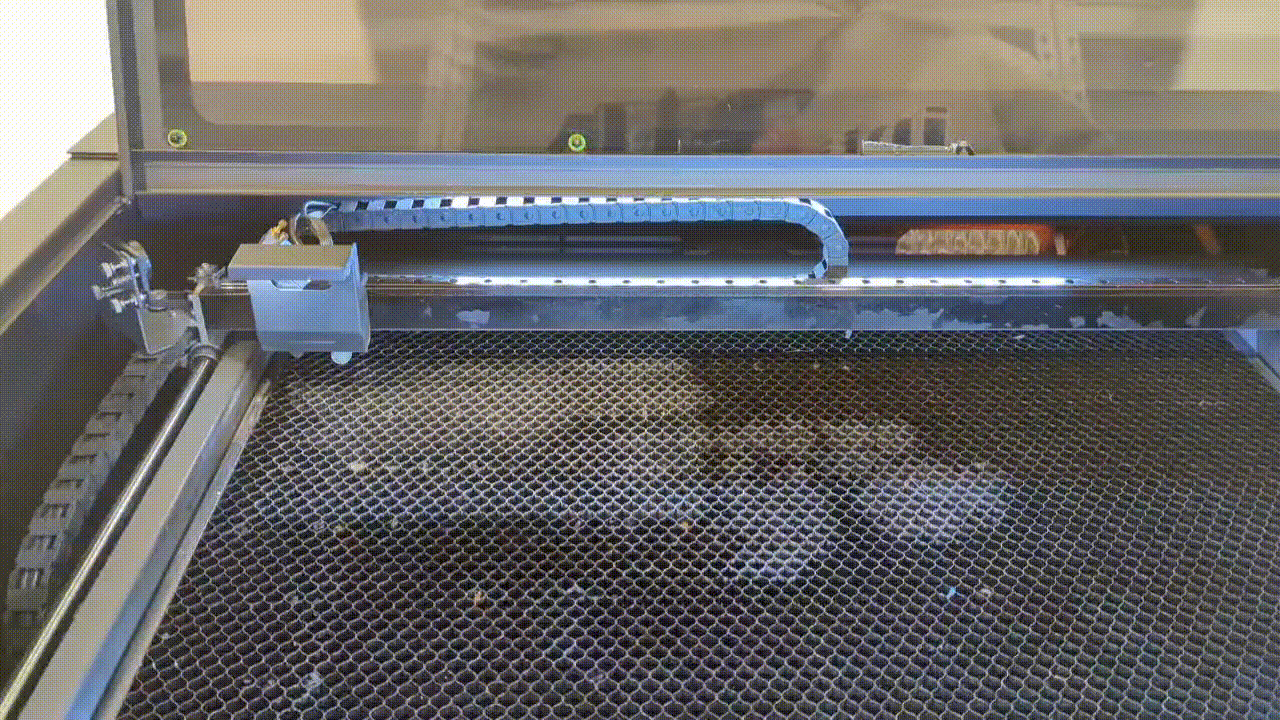

9. 關閉門蓋

10. 點擊 "Home" 並開始切割 / 雕刻

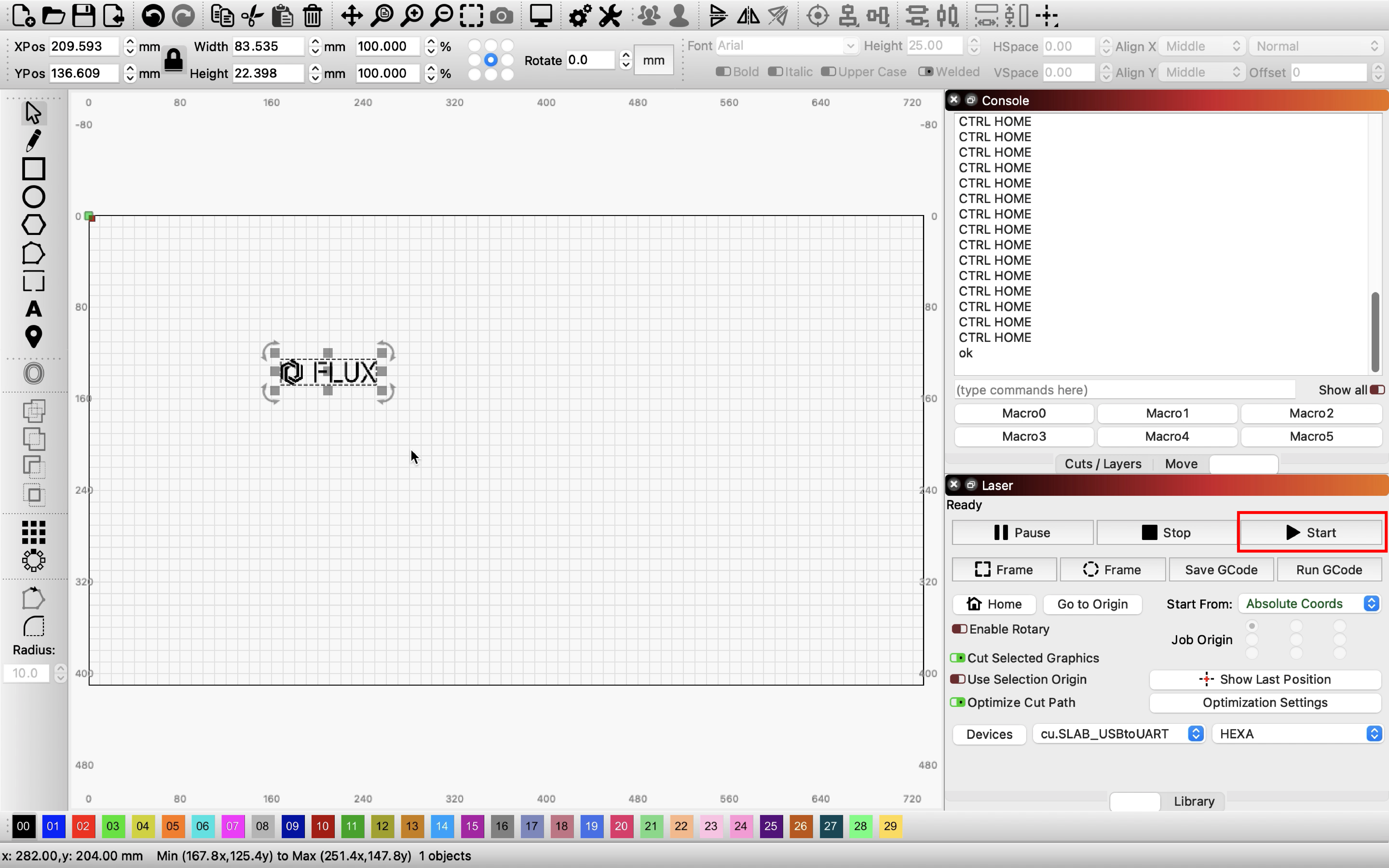

選取欲切割 / 雕刻圖片，並在右下角的 Laser 視窗中點擊 "Start" 送出檔案

注意：工作中拔掉連接線將會停止運作，請確保工作執行期間連接線安裝穩固。

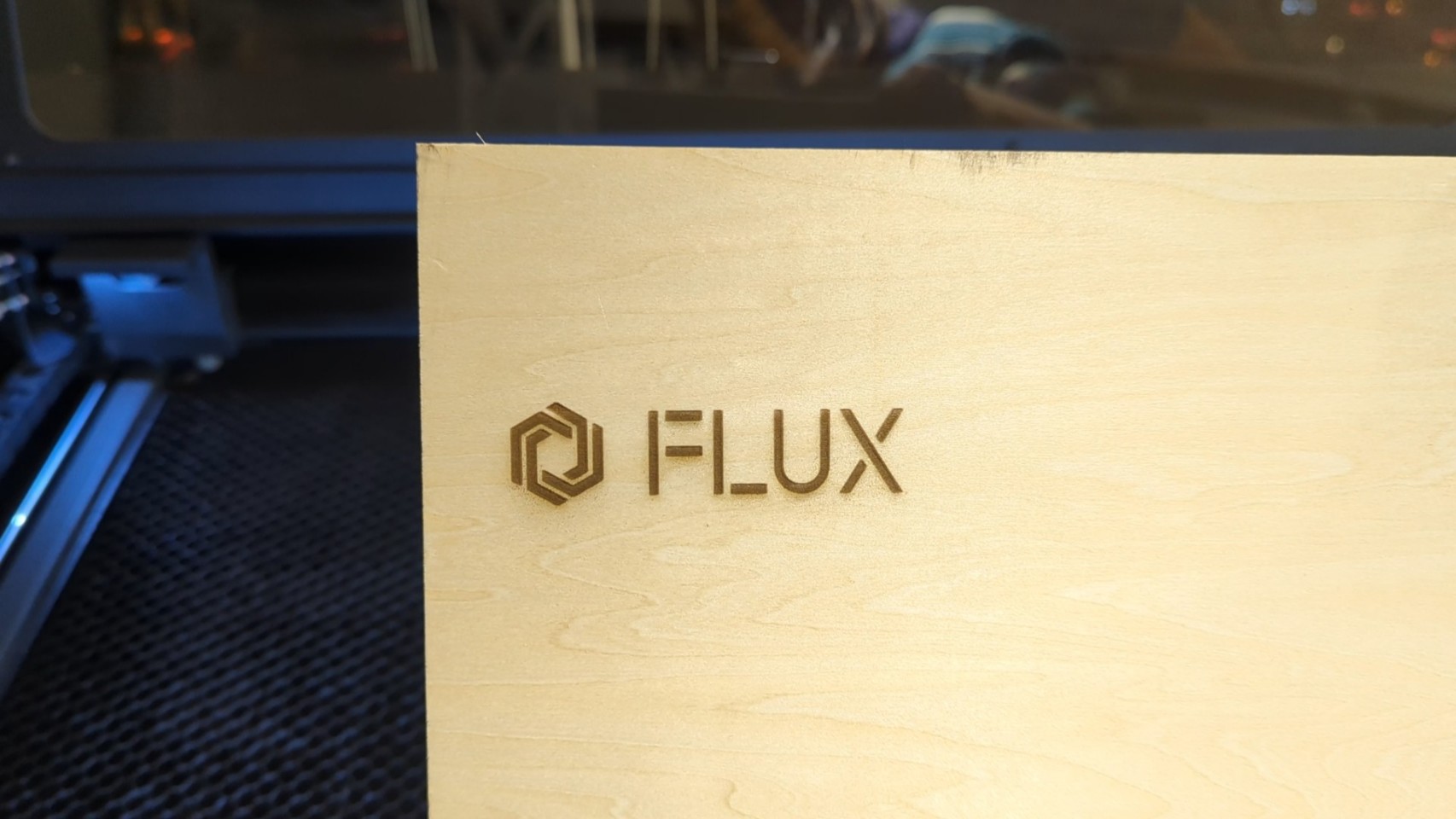

11. 雕刻成果

注意：如果雕刻的效果模糊、不清楚、顏色淡：請先檢查焦距是否正確。

____________________________________________________________________________________

除了Absolute Coordinates，LightBurn 還提供了其他設定切割 / 雕刻起始位置的方式：

Current Position

根據雷射頭當前的的位置近行切割 / 雕刻

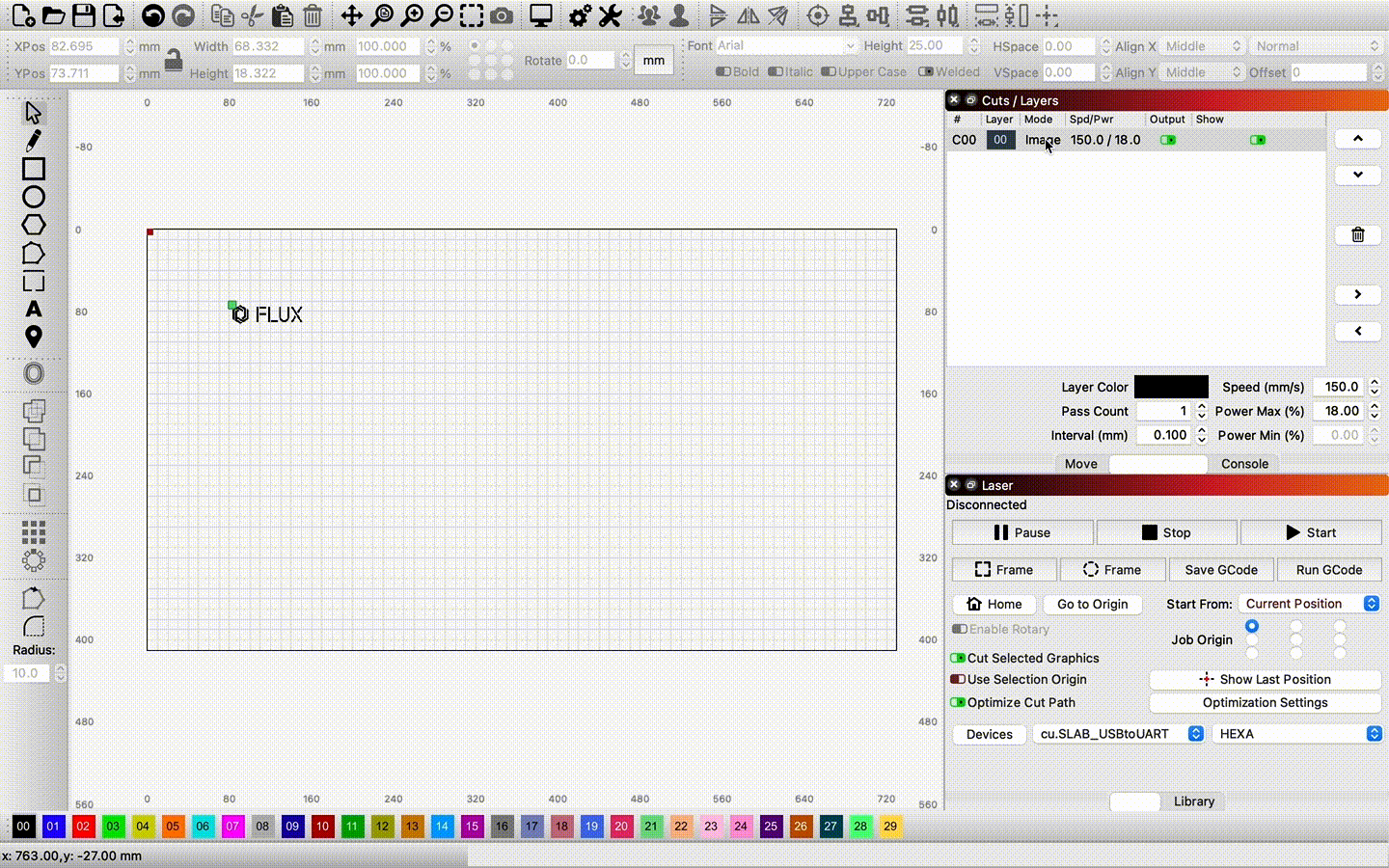

"Job Origin" 設定則是指雷射光在該圖片開始工作的原點 (工作範圍中代表「工作原點」的綠色標註會依據 "Job Origin" 設定改變位置。)

____________________________________________________________________________________

材料參數建議設置

____________________________________________________________________________________

旋轉軸雕刻

請依據選轉軸的版本查看使用教學

LightBurn 連線套件 - HEXA 旋轉軸1.0

LightBurn 連線套件 - HEXA 旋轉軸2.0
