Promark - 安全保護外殼安裝教學

說明

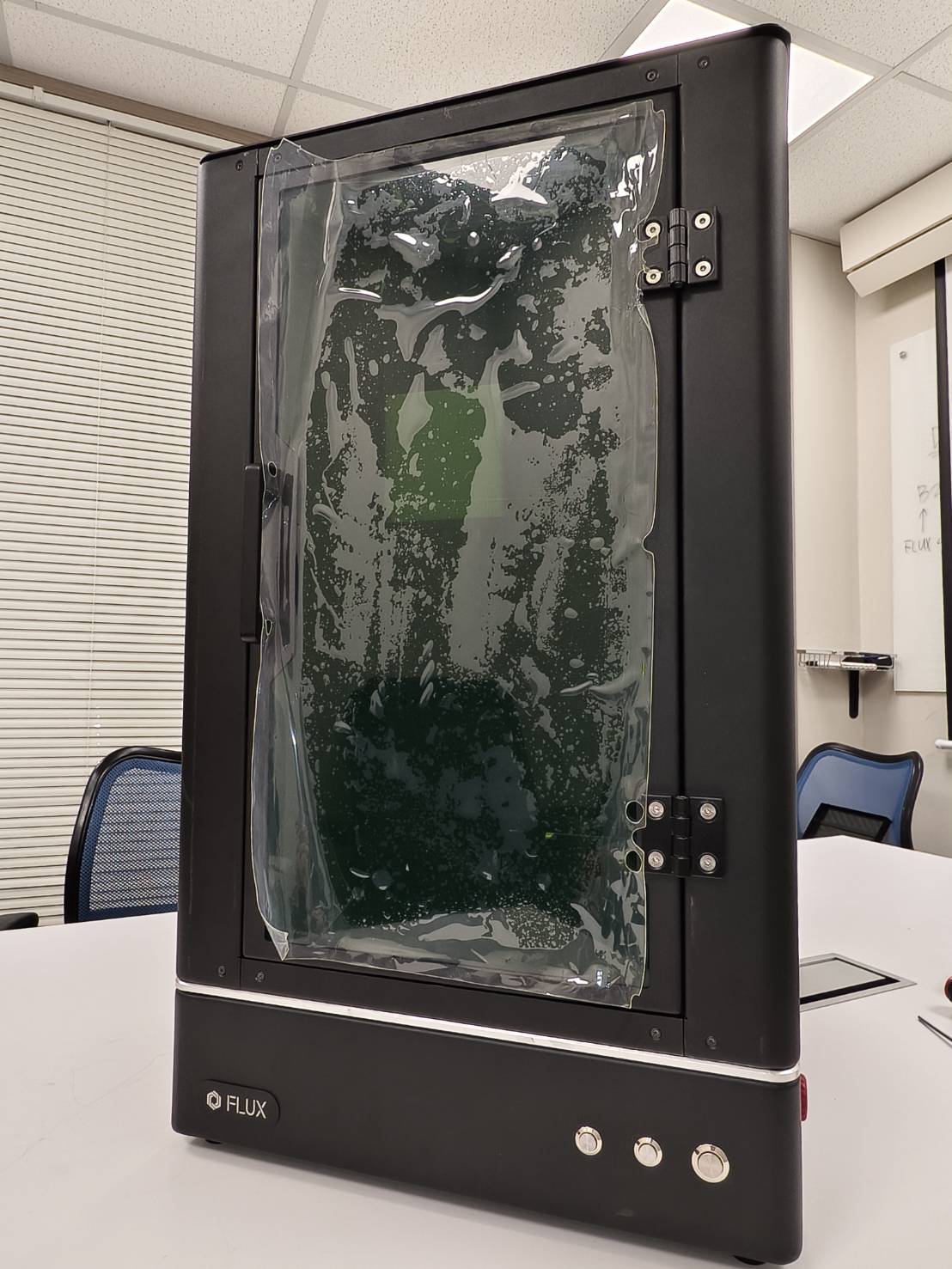

本文將引導您在 Promark 桌上型雷射切割機上安裝手動門。

支援機型：
Promark 桌上型光纖打標機 D20 / D30 / D50
Promark 桌上型 MOPA 光纖打標機 M20

包裝內容物

需要的工具:

自行準備 :
十字螺絲起子

步驟 1

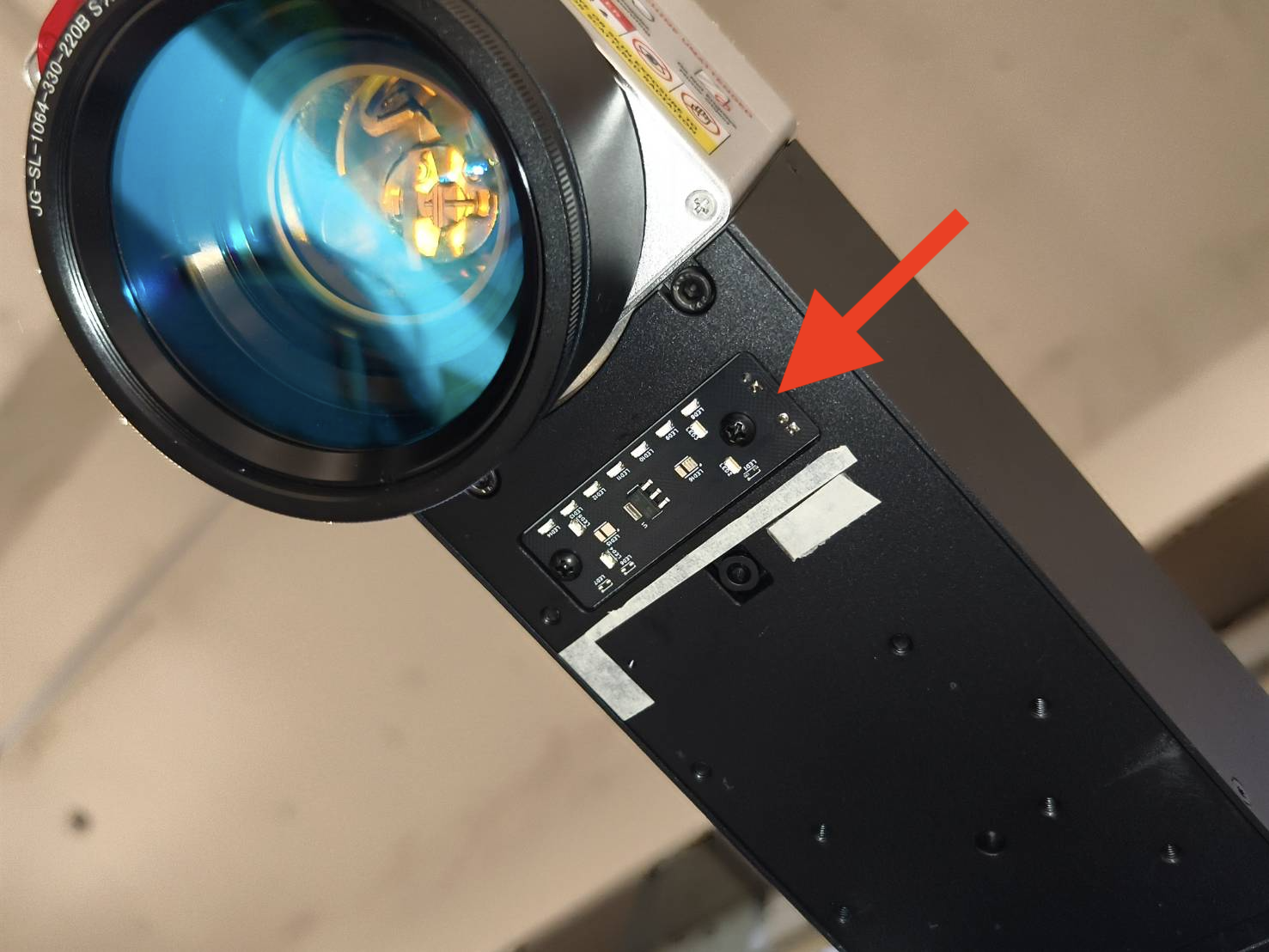

請參考以下教學更換相機燈 LED 板。
（此操作的目的是在安裝手動門時，更換 LED 板以防止過曝現象。）
Promark - 相機LED燈版更換教學

步驟 2

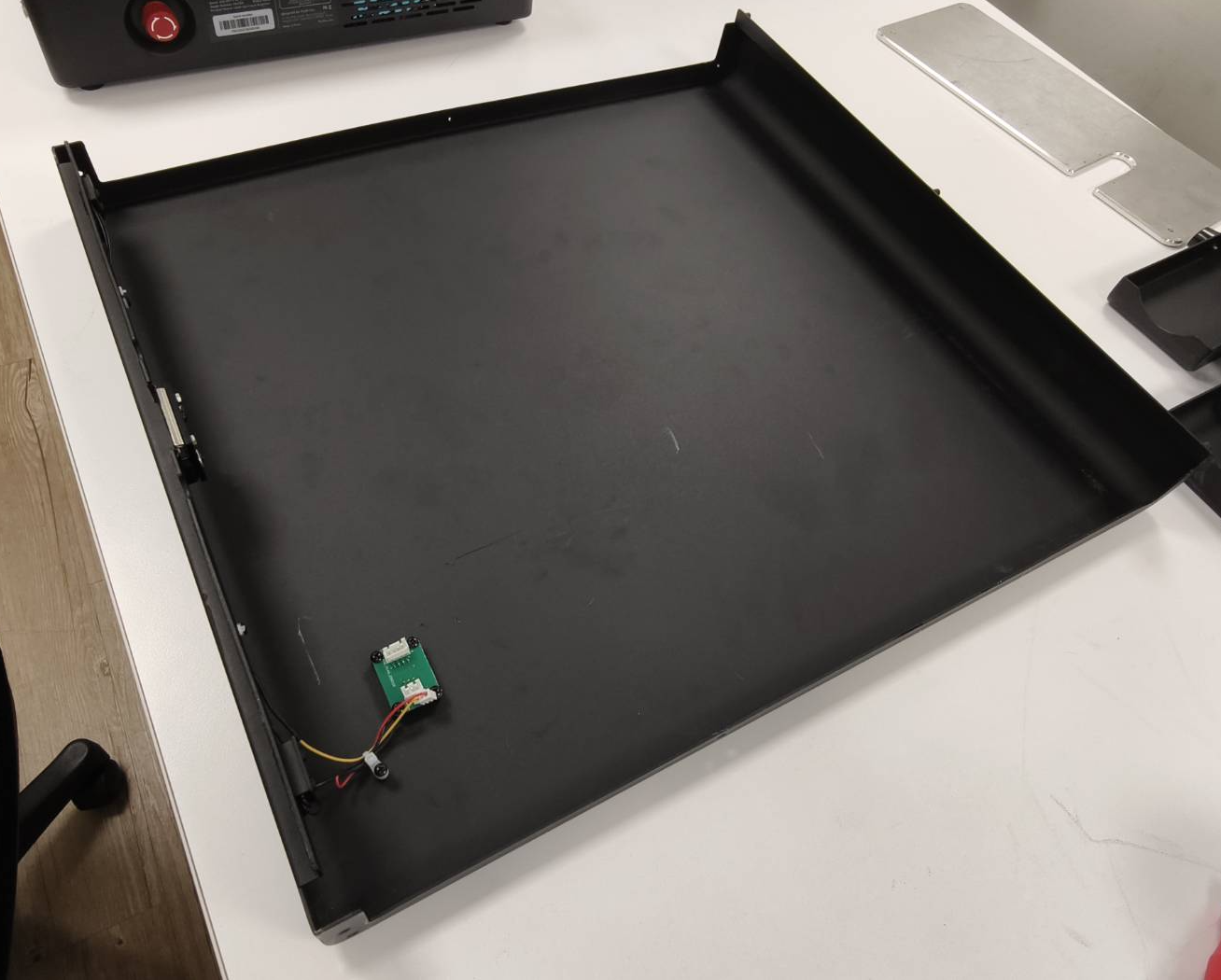

找到左側面板 (A)，即附有小型 PCB 板的那個，將其平放在桌面上，PCB 面朝上，如圖所示。

步驟 3

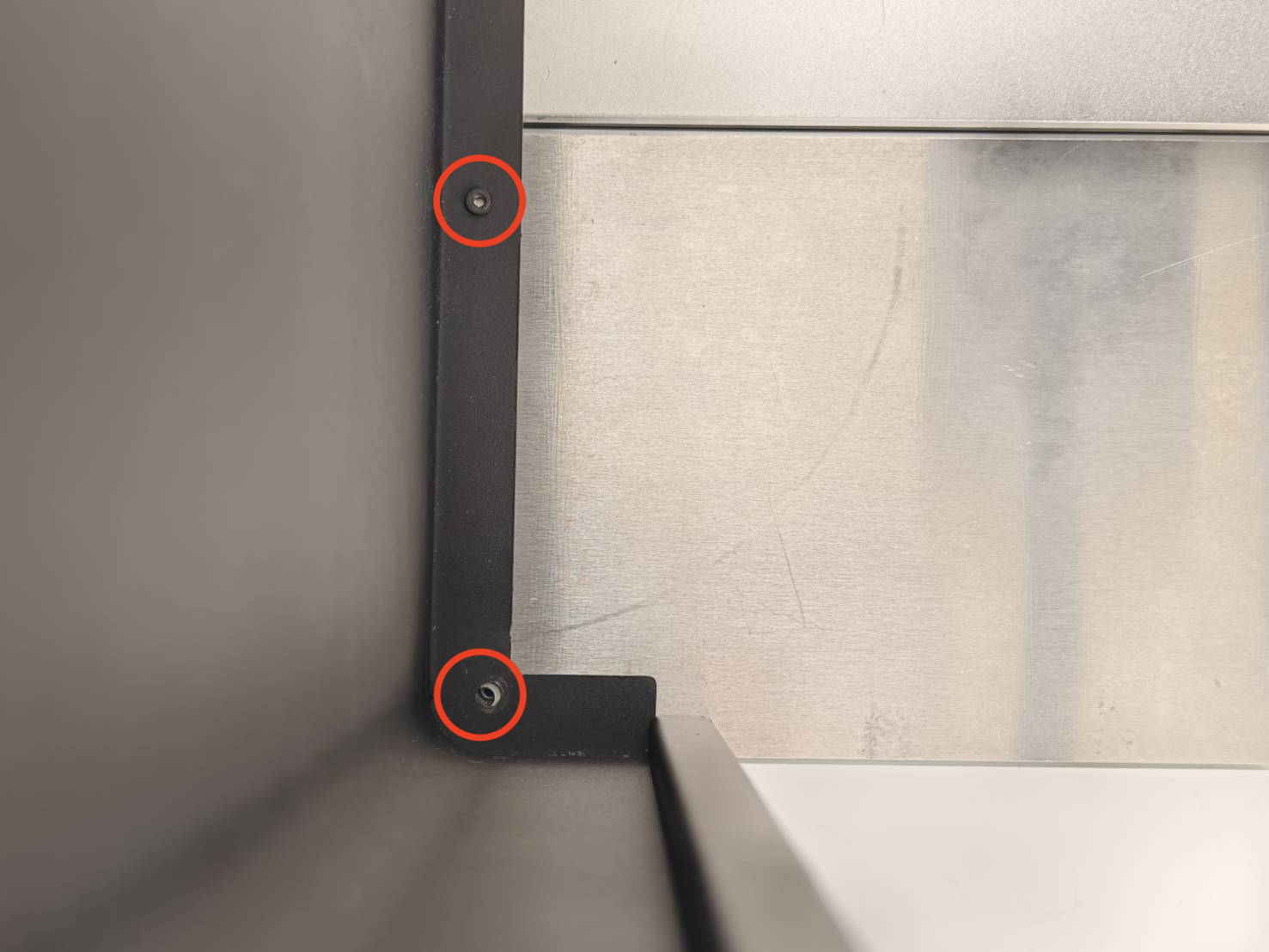

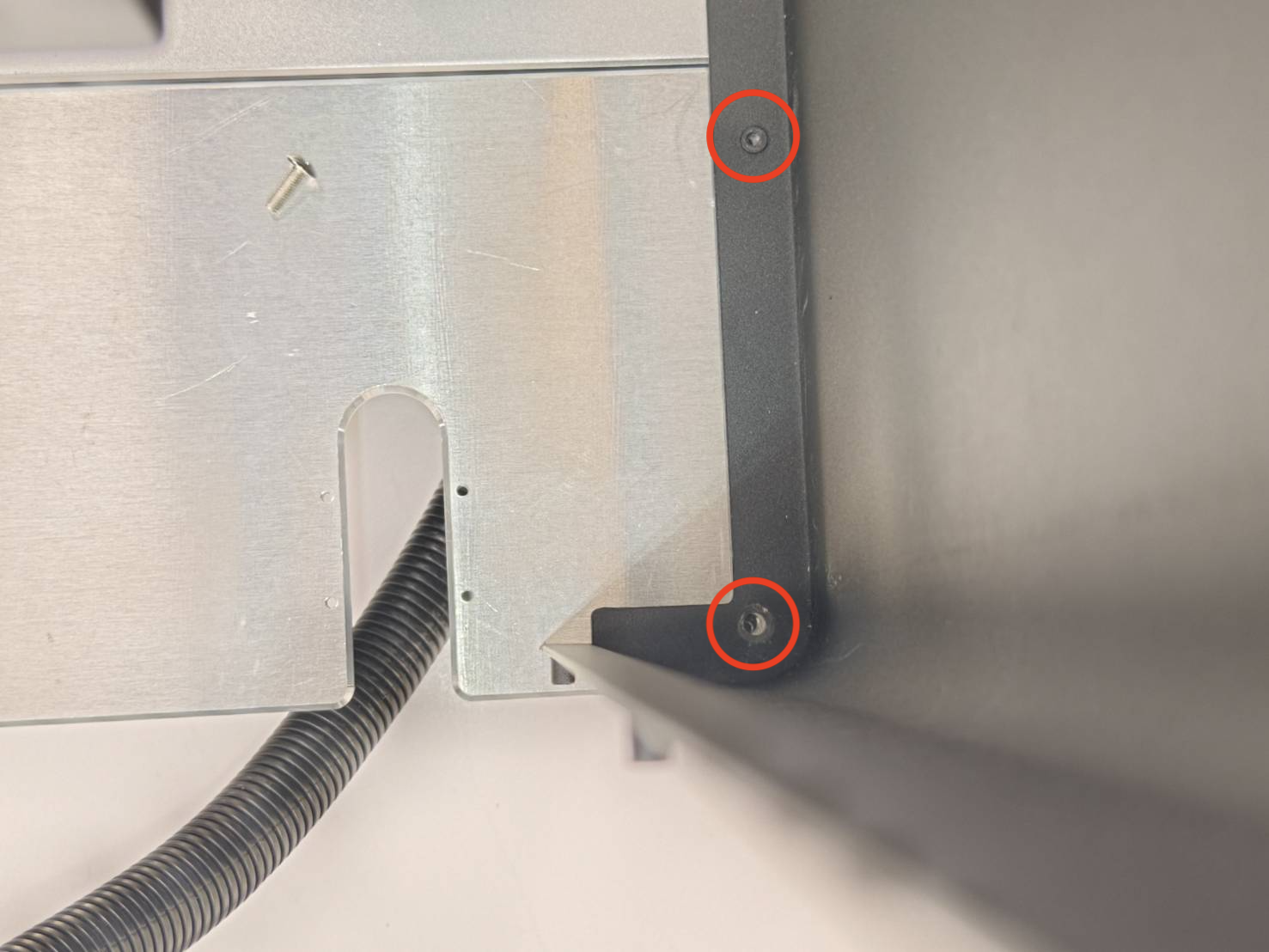

找到橫桿 (C)，並使用 2 個 T8 螺絲 (S1) 固定。

步驟 4

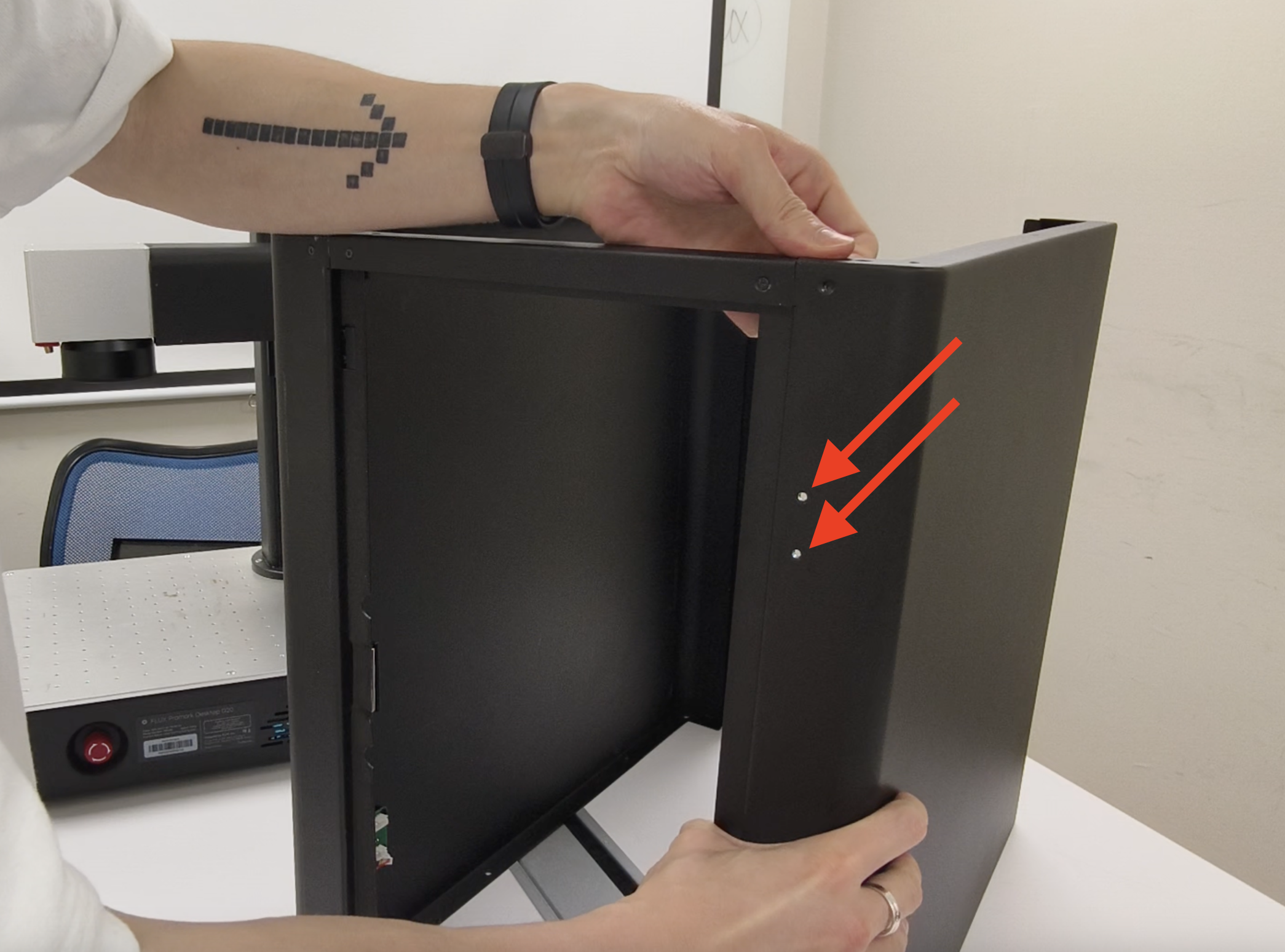

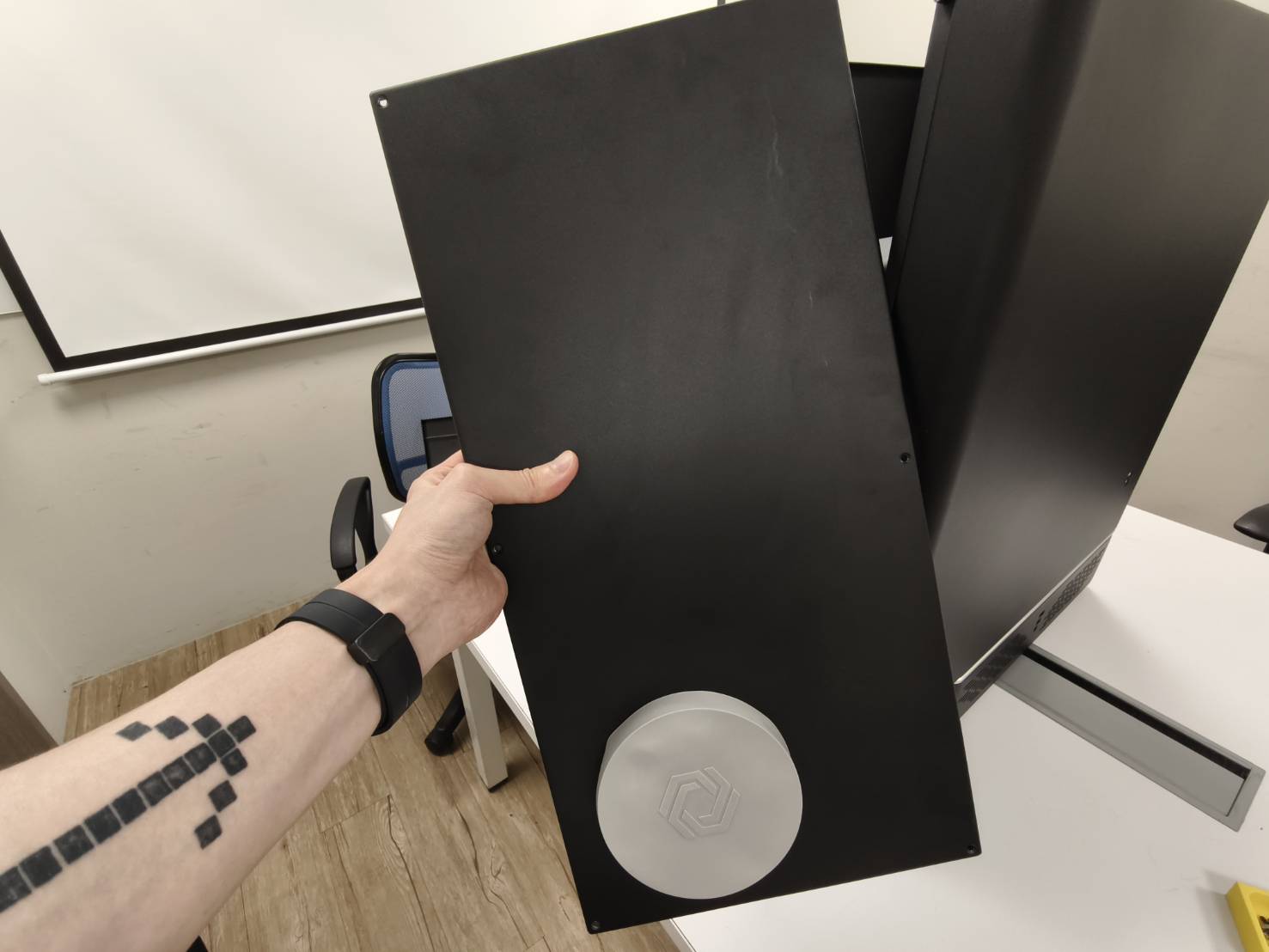

請將左側面板豎立，並找出右側面板 (B)。

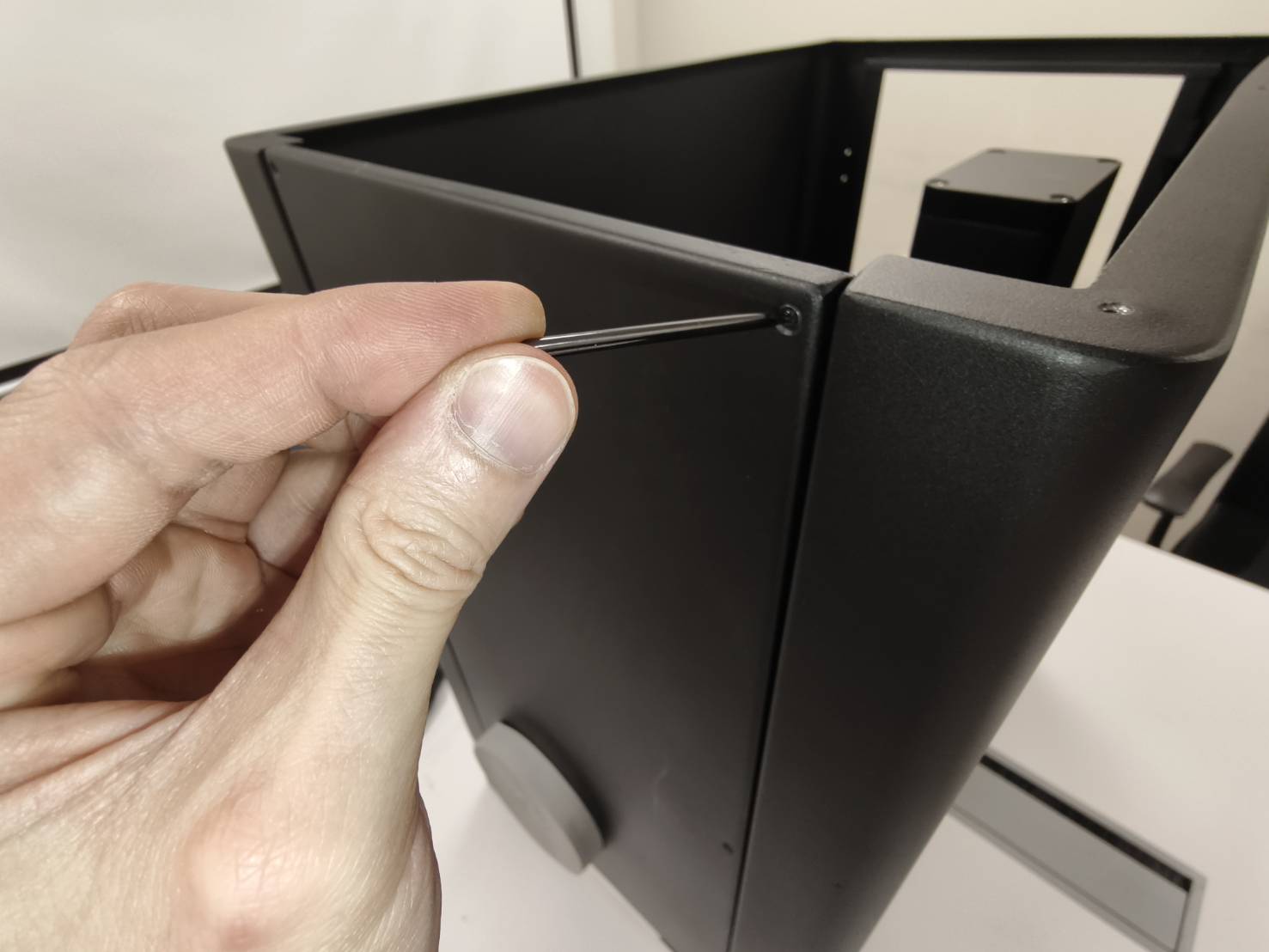

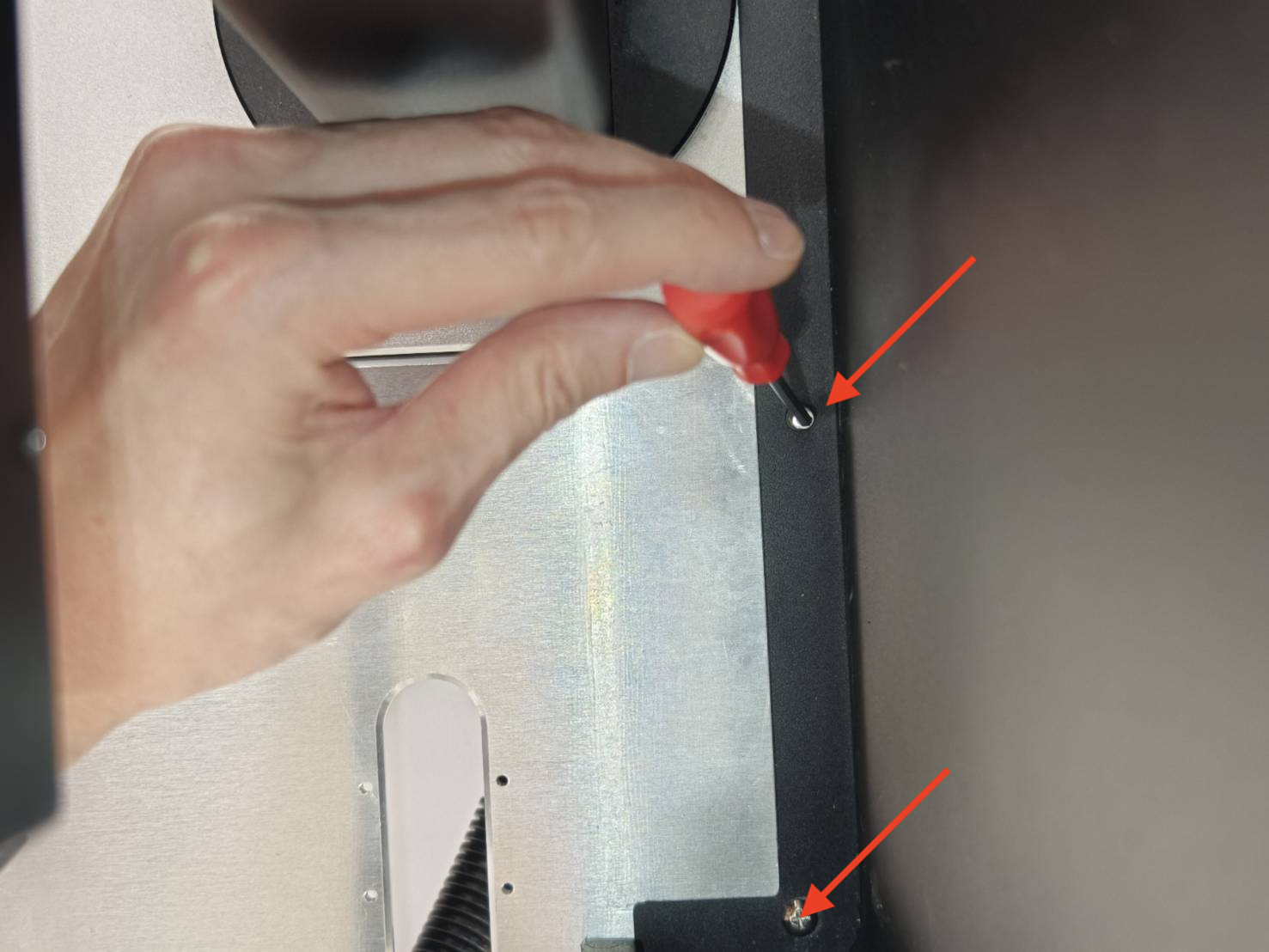

將右側面板安裝至橫桿上，並使用 2 顆 T8 螺絲 (S1) 固定。
(注意：確保右側面板上的螺絲孔朝前。)

步驟 5

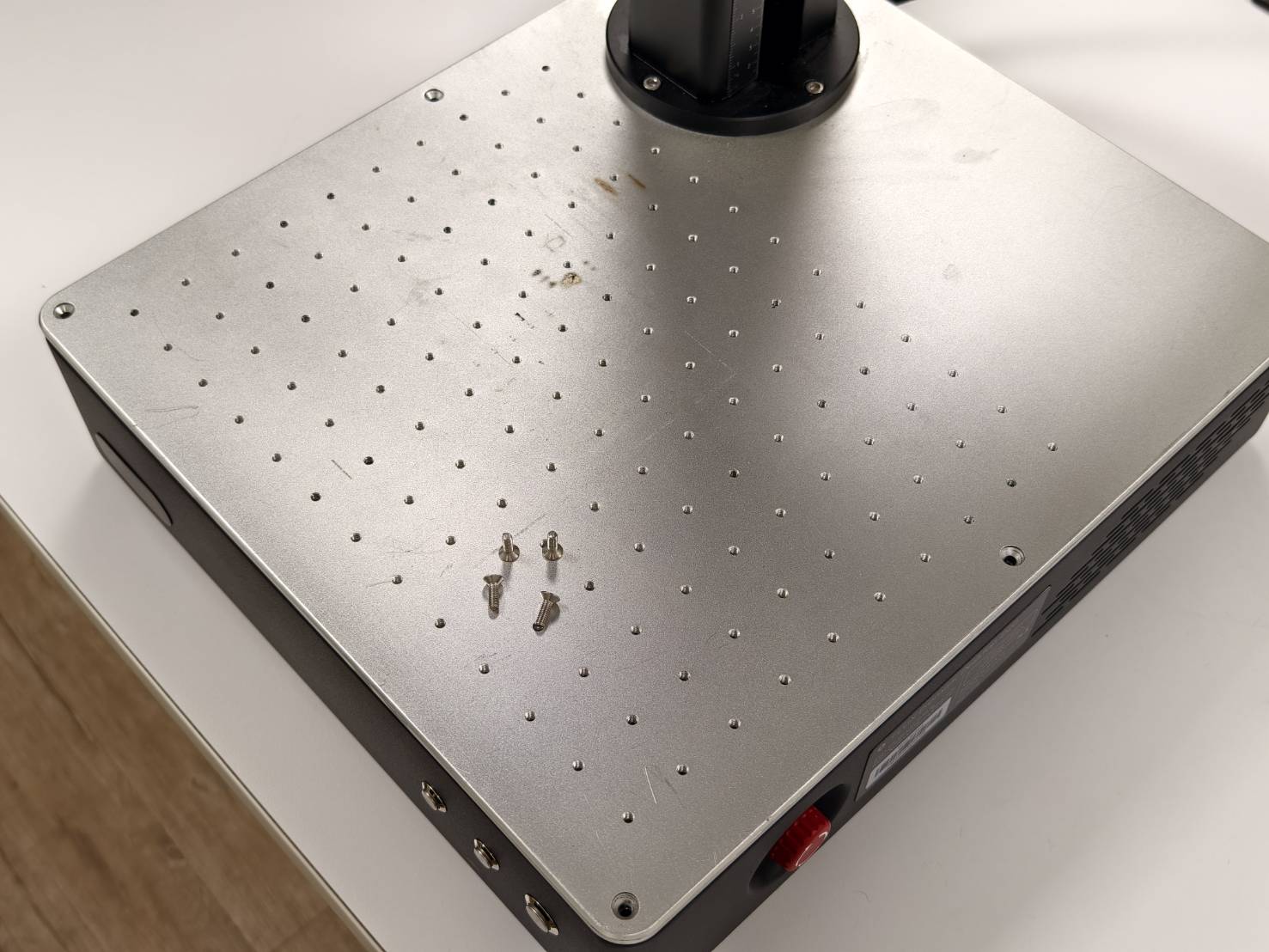

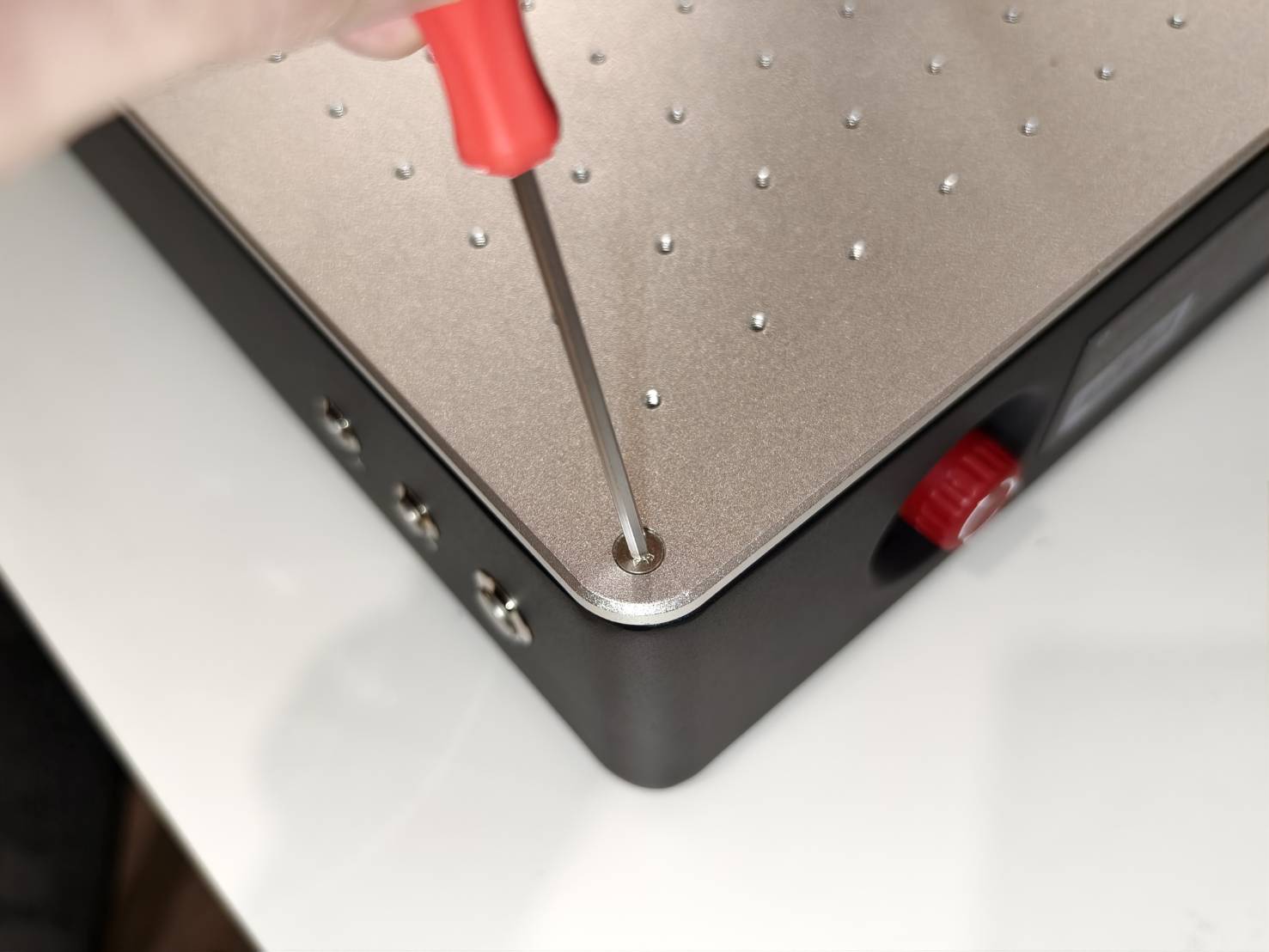

從機器主體上卸下四顆螺絲。(2.5mm 六角扳手 x 4個)

步驟 6

將組裝好的左右側板直接放置在機器上，前方的橫桿朝前。

步驟 7

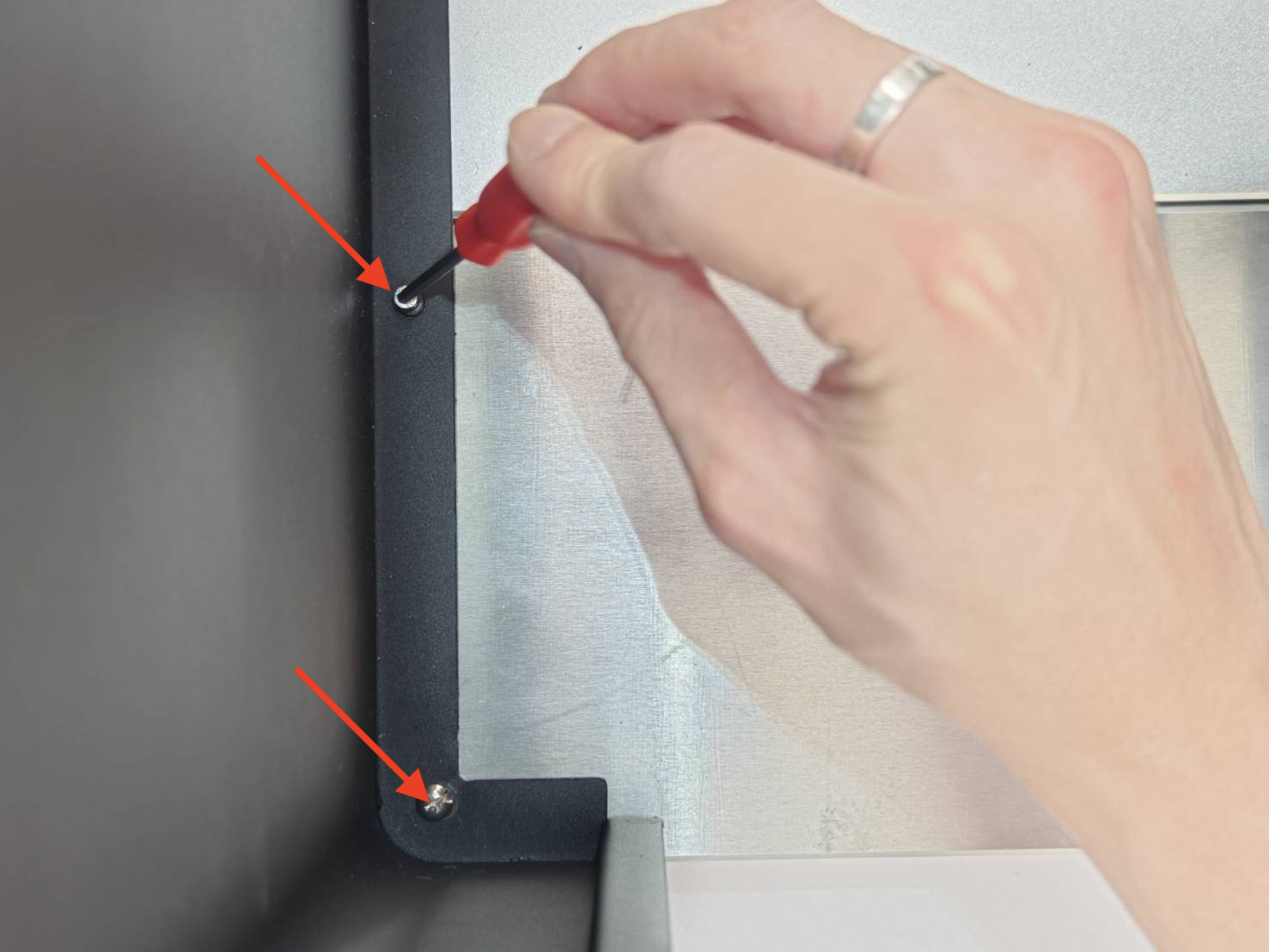

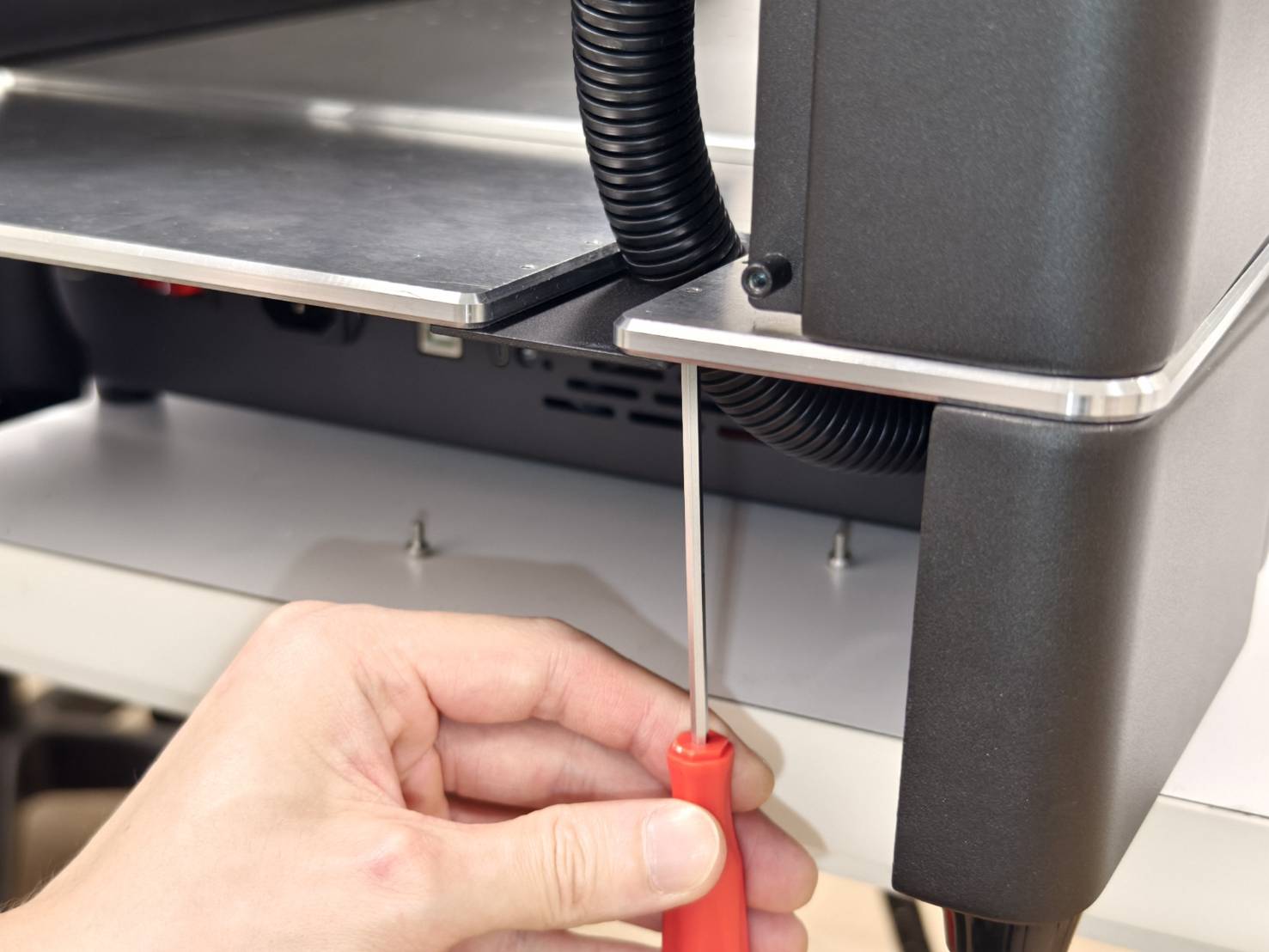

安裝下方的橫桿 (C)。使用 4 個 T8 螺絲 (S1) 固定，每側各兩個。

步驟 8

將整個外殼向後推，使其與機器工作平台的邊緣對齊。

步驟 9

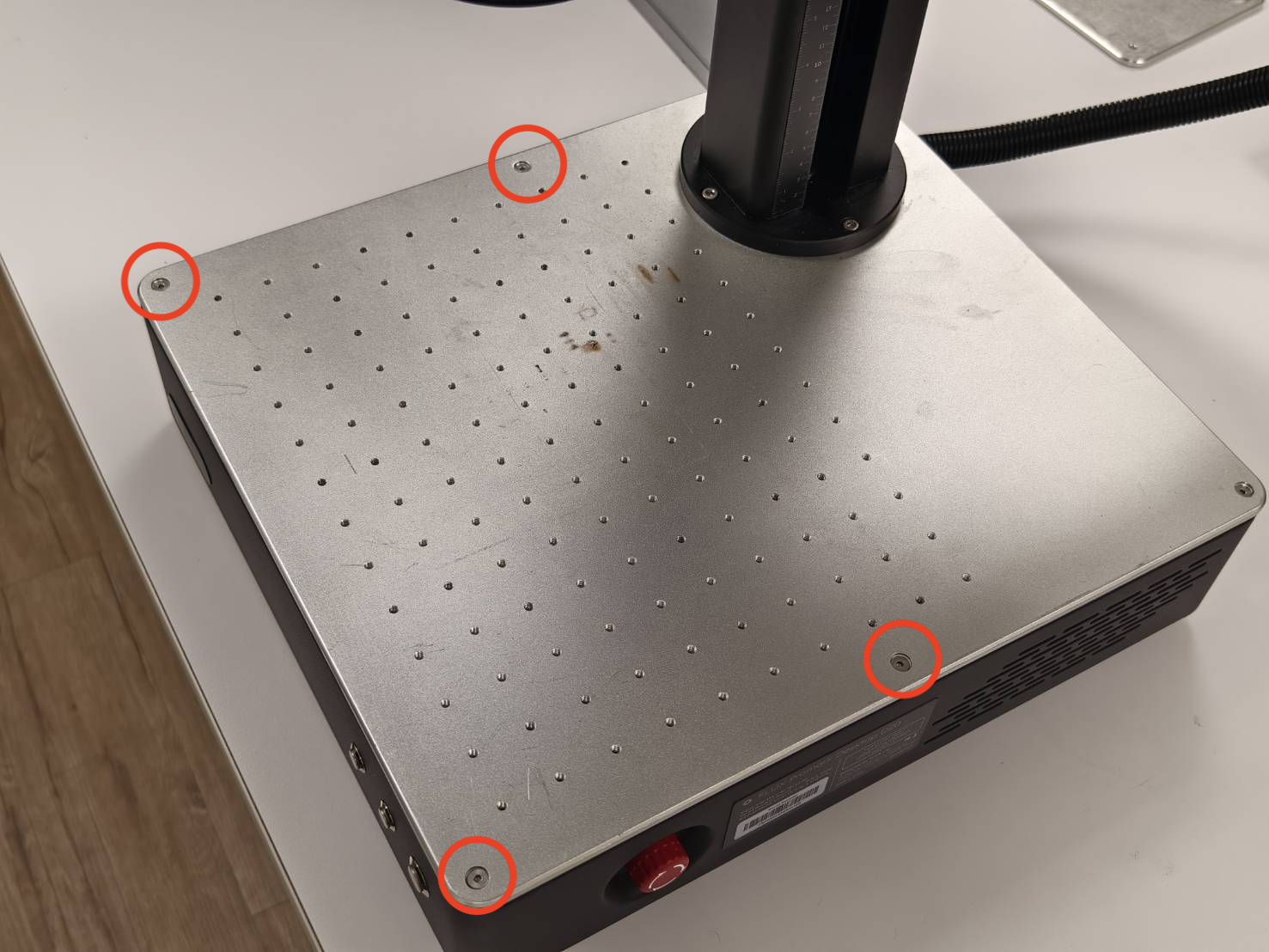

鎖緊平台上的四個螺絲，每側各兩個。

[S3] [M4*12 (3mm) 平頭內六角螺絲 x 4個]

(請注意，影片僅供參考。您的螺絲可能與影片中的不同。)

步驟 10

將機器翻轉或移至機器背面。

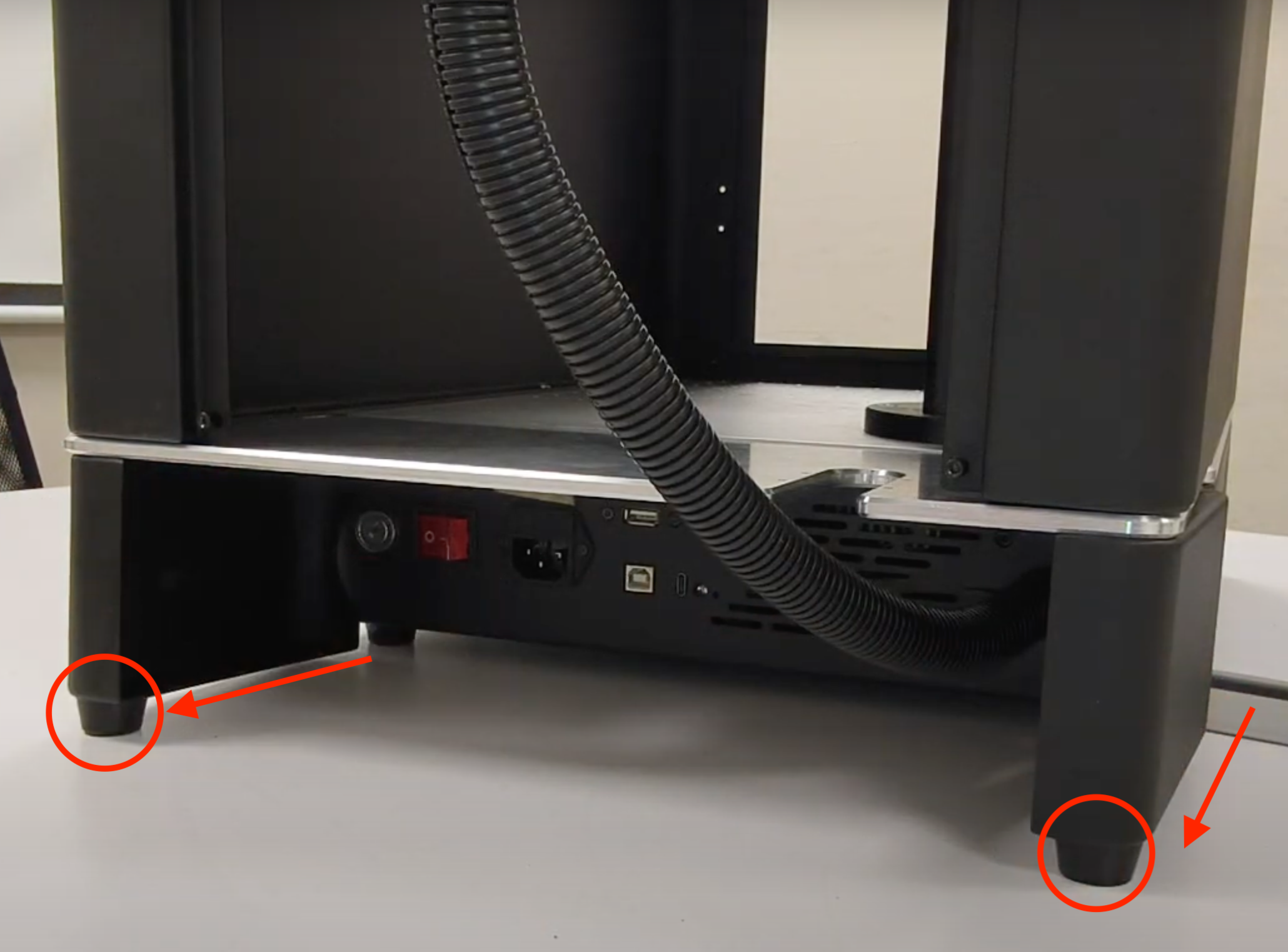

將銀色後飾板 (G) 和後飾板腳座 (F) 放置或插入機器底部。

⚠︎ 注意：後飾板腳座 (F) 的腳墊需朝向機器後方

步驟 11

鎖緊四顆螺絲，每側各兩顆。
(請確保銀色後飾板和後飾板腳座已緊密連接。如果螺絲無法鎖緊，您可能需要調整銀色飾板或後飾板腳座的位置。)
[S3] [M4*12 (3mm) 平頭內六角螺絲 x 4個]

步驟 12

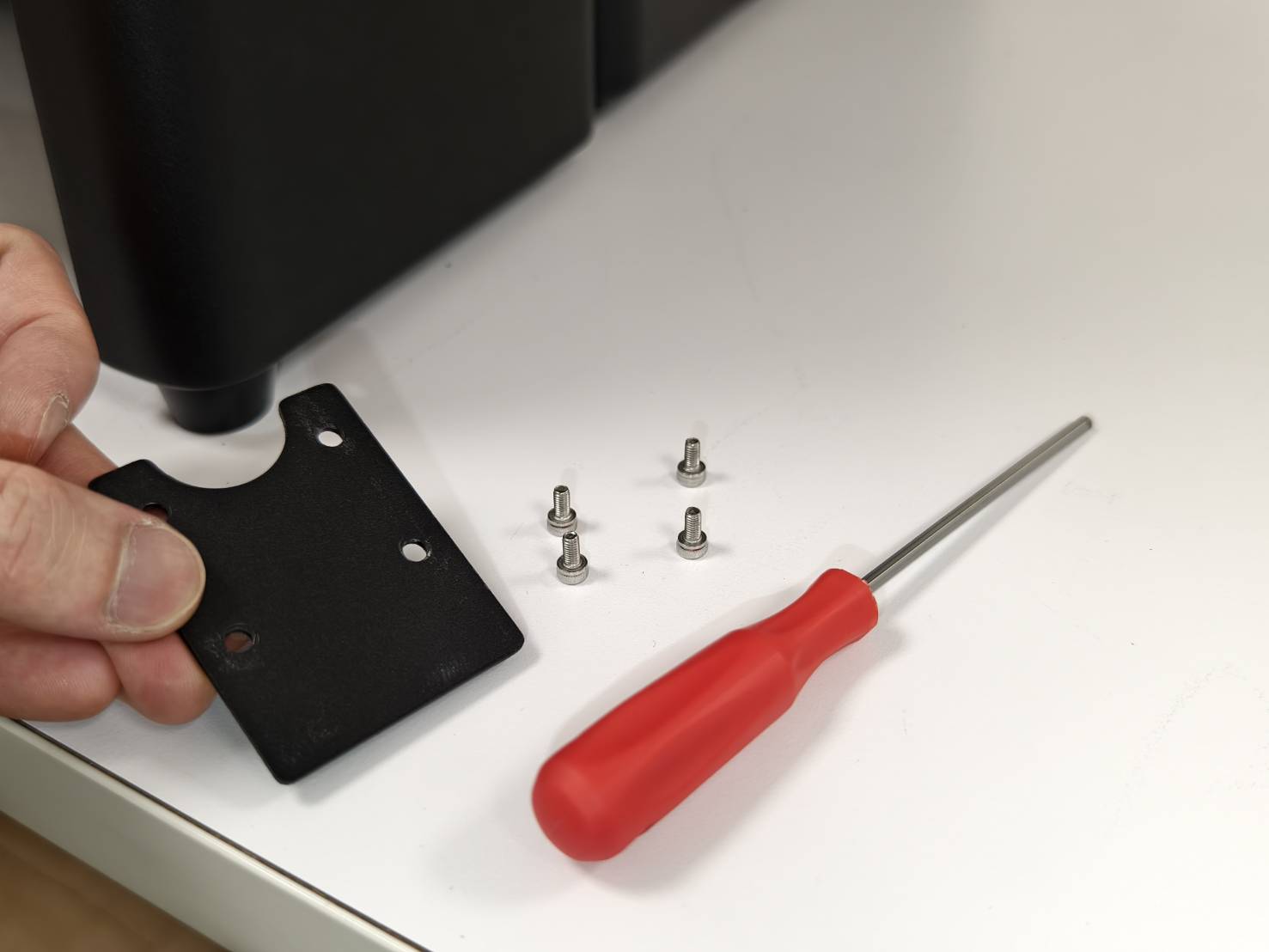

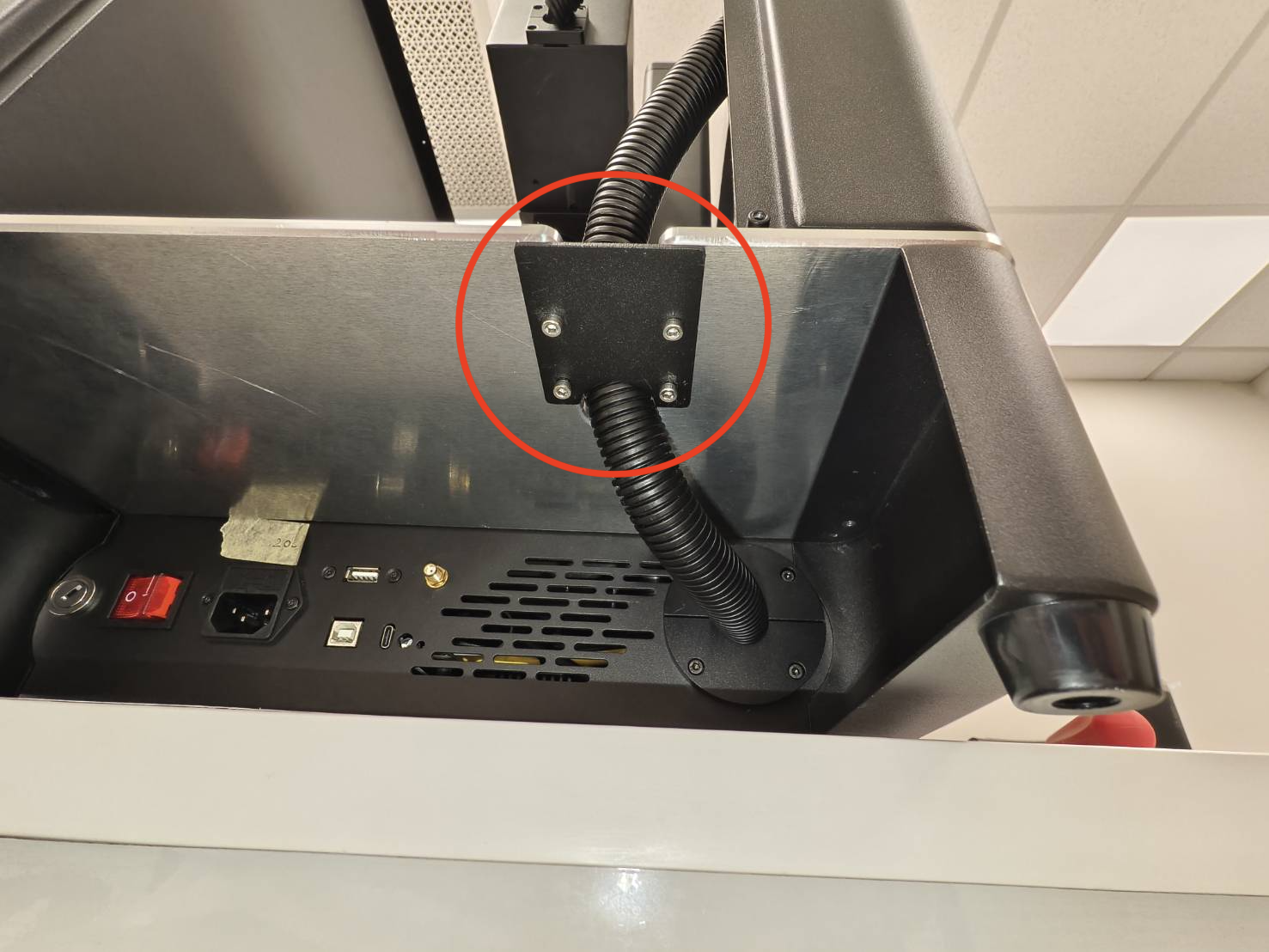

由下而上固定排線蓋板 (H)。

[S5] [M3*6 (2.5mm) 平頭內六角螺絲 x 4個]

步驟 13

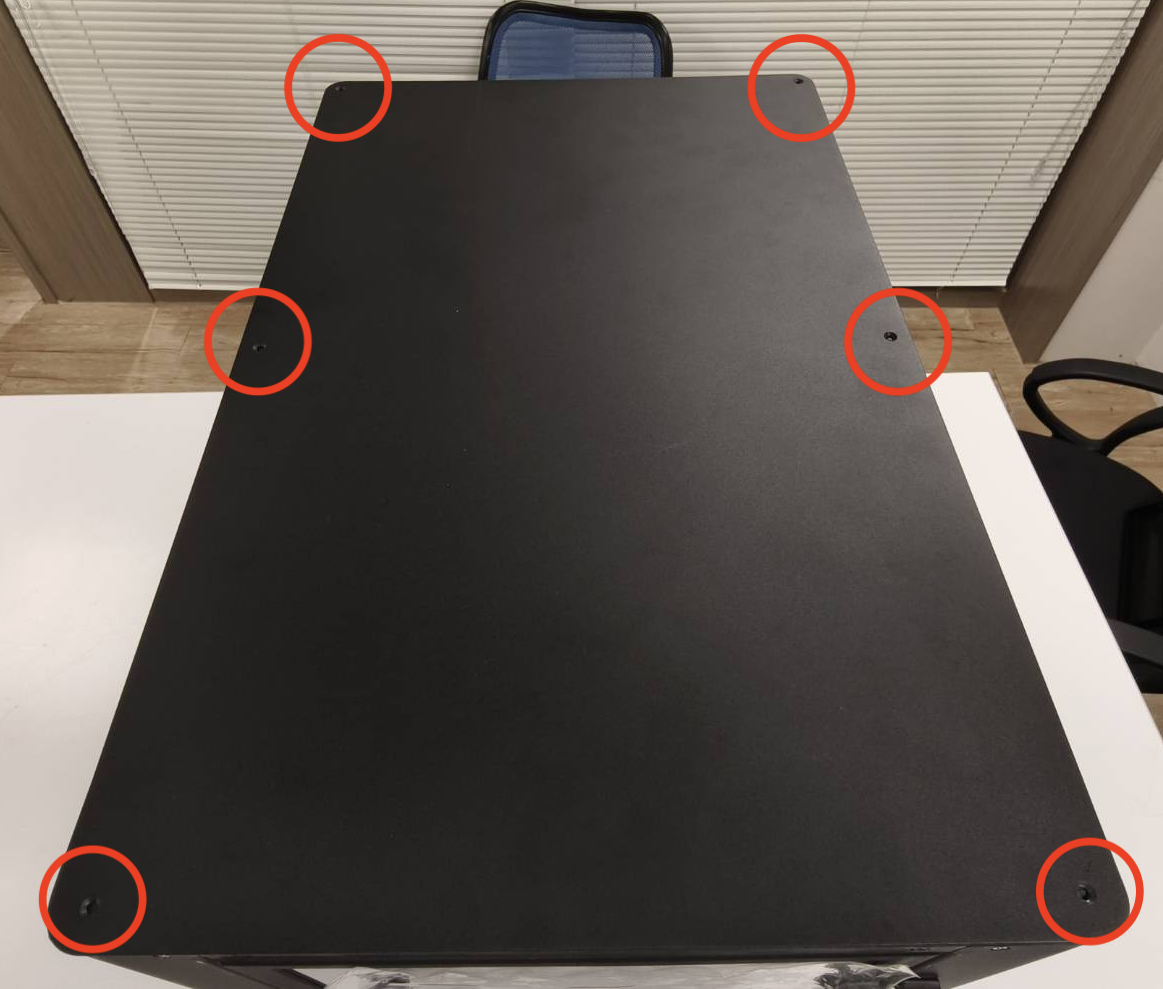

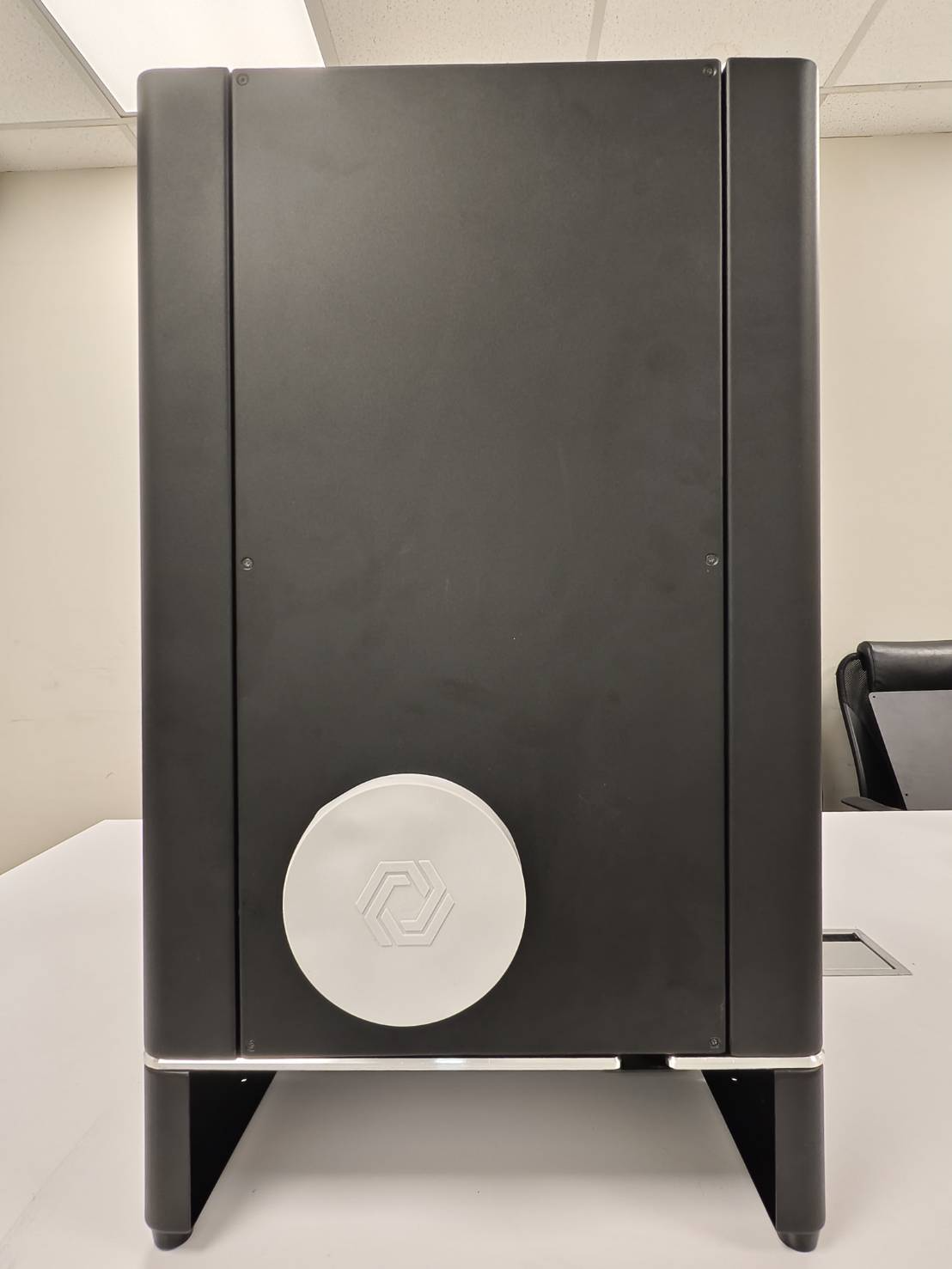

使用 6 顆 T8 螺絲 (S1) 固定後蓋板 (E)。

步驟 14

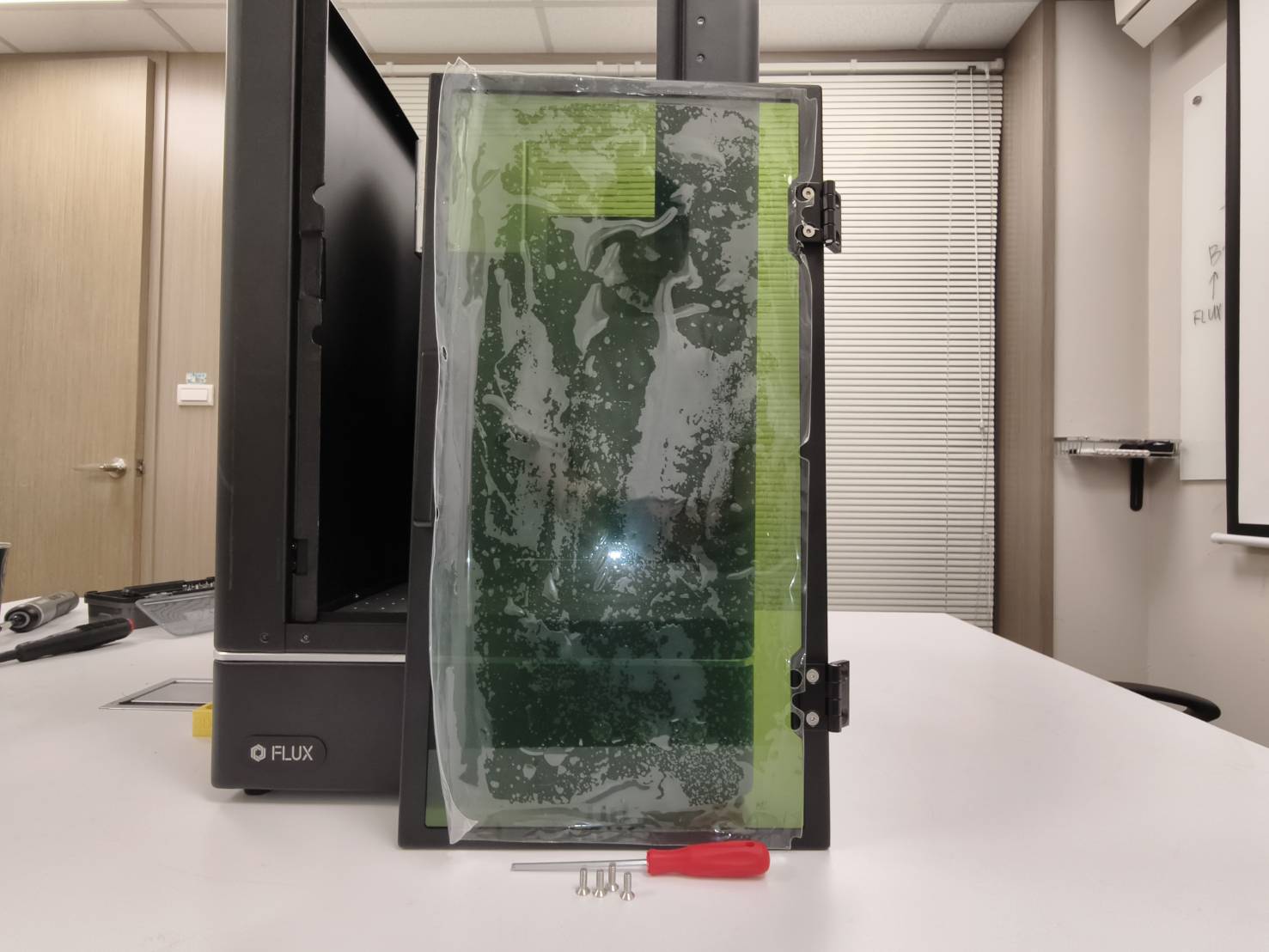

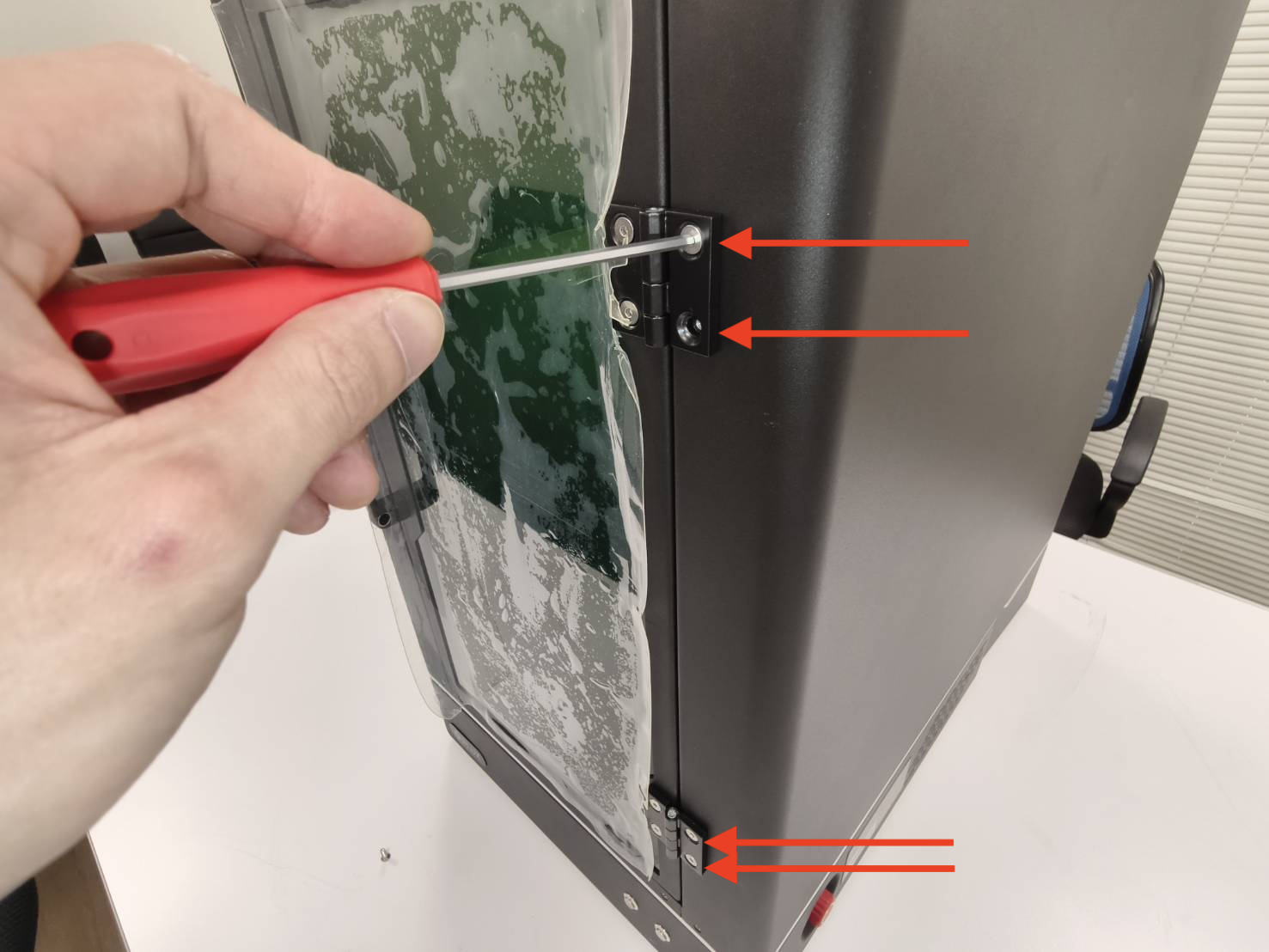

安裝前門 (D)。

[S4] [M4*10 (3mm) 埋頭內六角螺絲 x 4個]

步驟 15

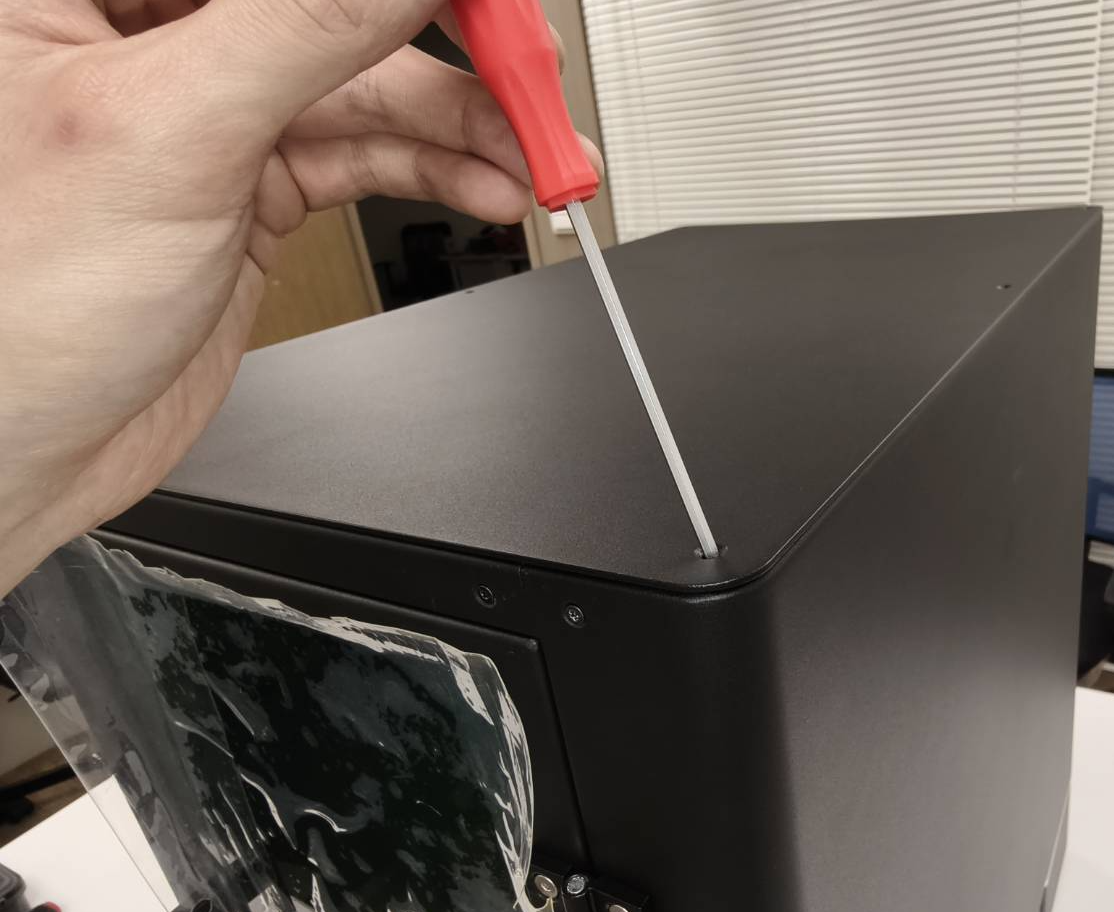

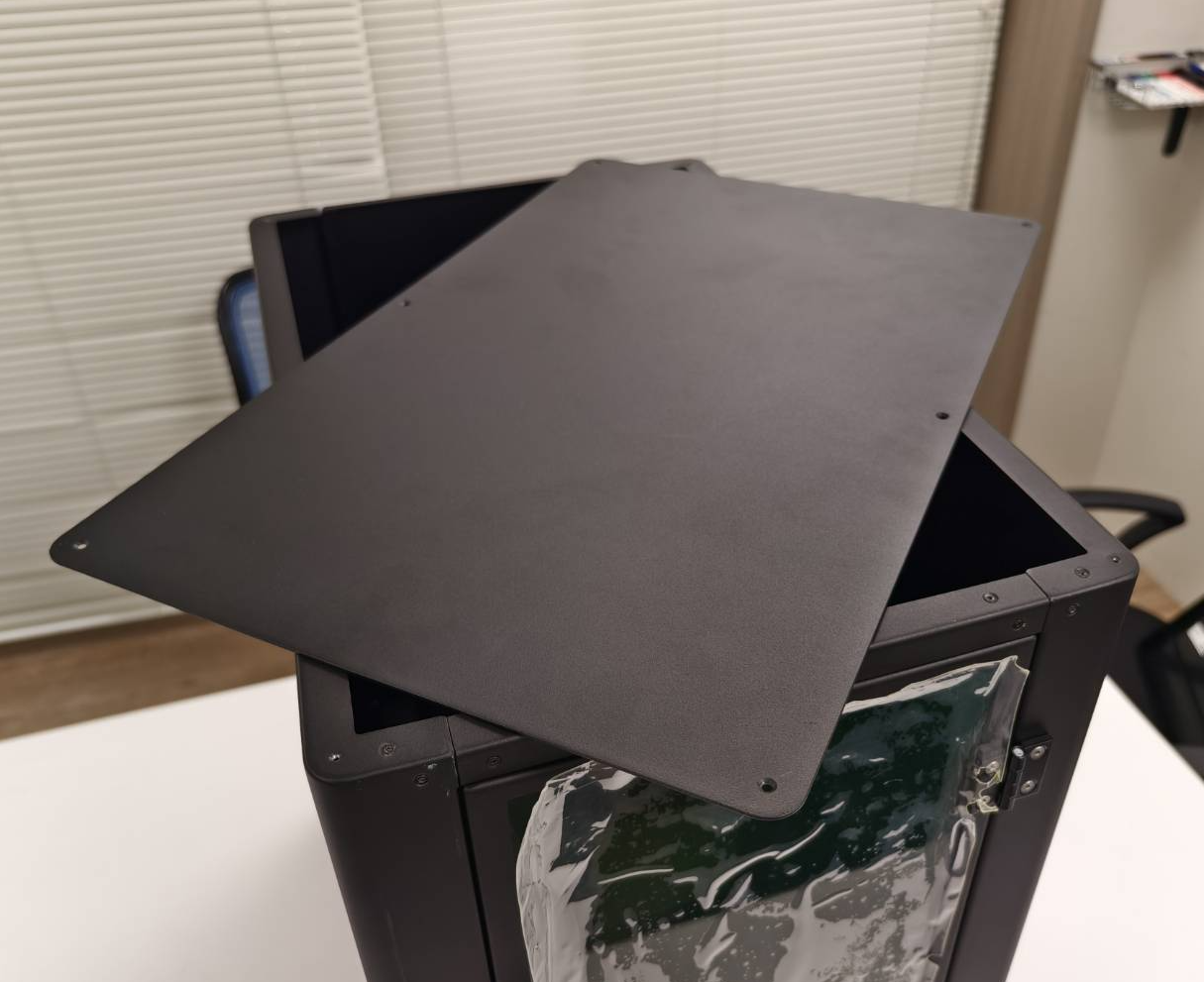

將頂蓋 (I) 安裝到機器上。

[S2] [M4*8 平頭內六角螺絲 x 6個]

步驟 16

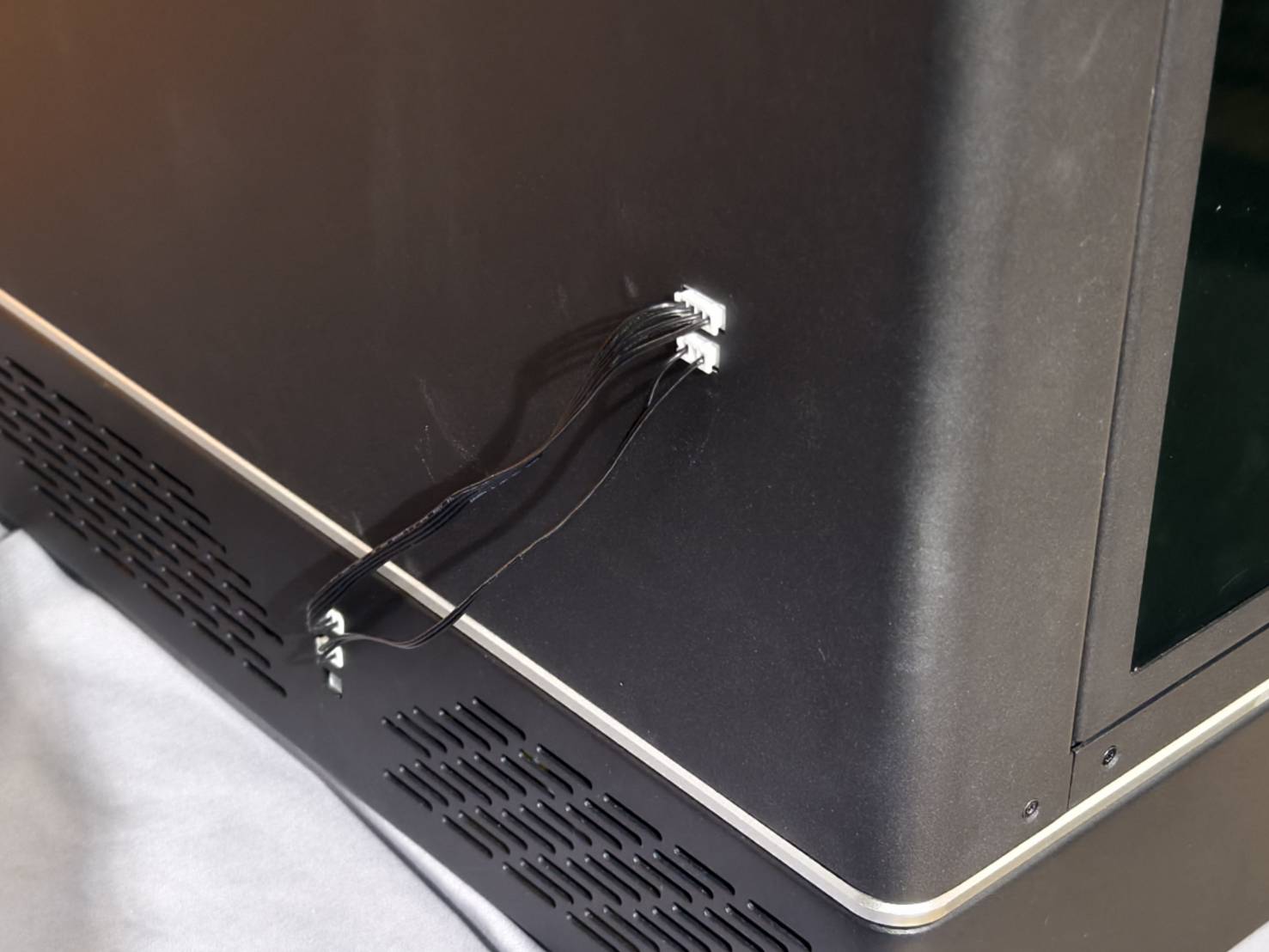

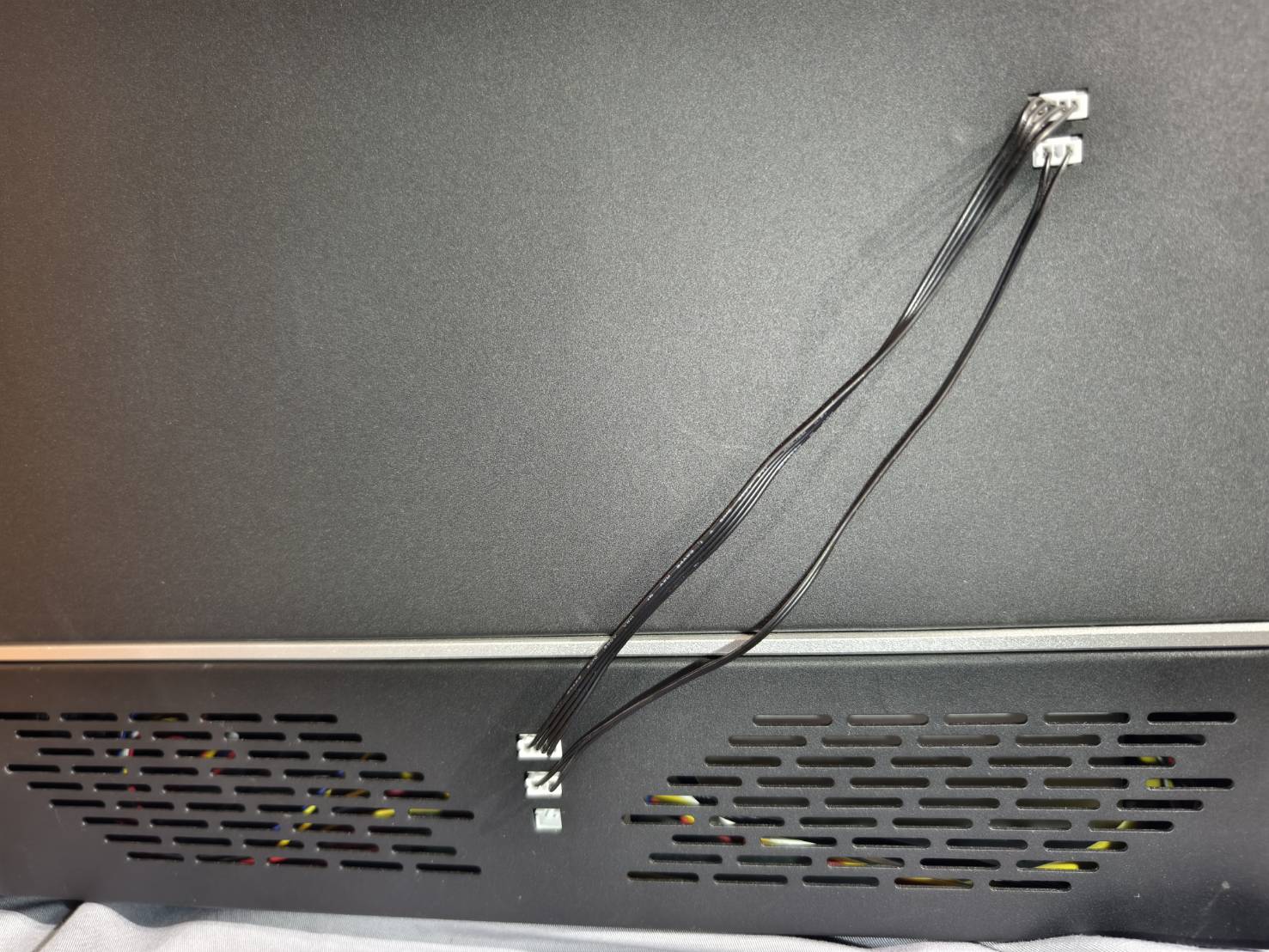

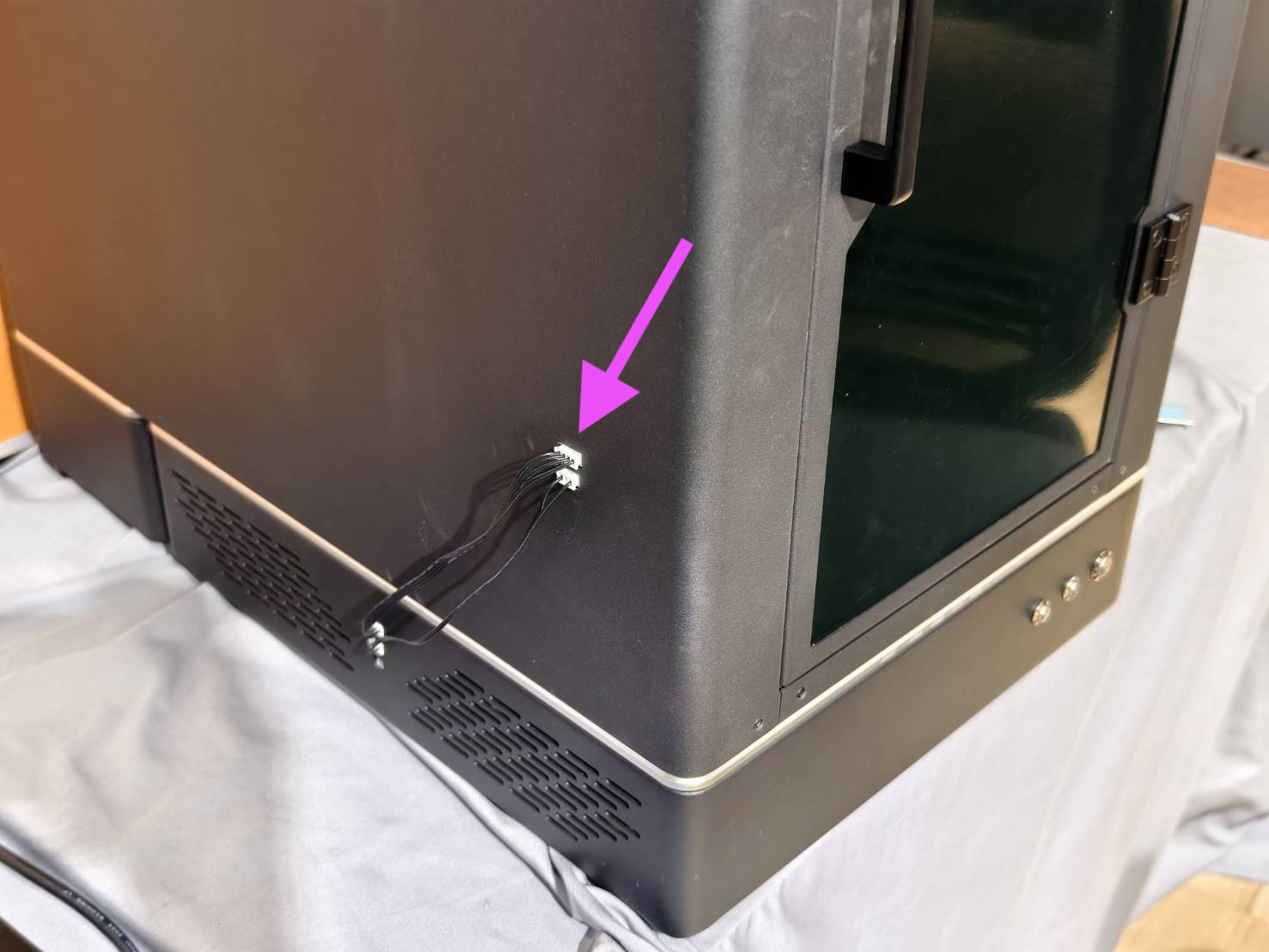

將隨附的兩條連接線 (J 和 K) 連接至機器左側。
