Promark - 夾爪型旋轉軸安裝與使用說明

說明

本文將指導您如何使用 夾爪型旋轉軸 及 滾軸型旋轉軸 開始雕刻作業。
建議您在首次雕刻前先詳閱 夾爪型旋轉軸套件 - 使用說明。

步驟 1

請參考以下教學，安裝110x110或150x150的場鏡。

如果您想要使用220x220規格的場鏡進行雕刻，請參考此篇教學進行設置。

步驟 2

請確保您已安裝 V2.5.2-beta 或以上版本的 Beam Studio 軟體，以使用旋轉軸功能。
下載連結：https://tw.flux3dp.com/downloads/

步驟 3

請確保機器已關閉電源。
請從包裝盒中找出連接線，並將其插入機器左側連接孔及旋轉軸。

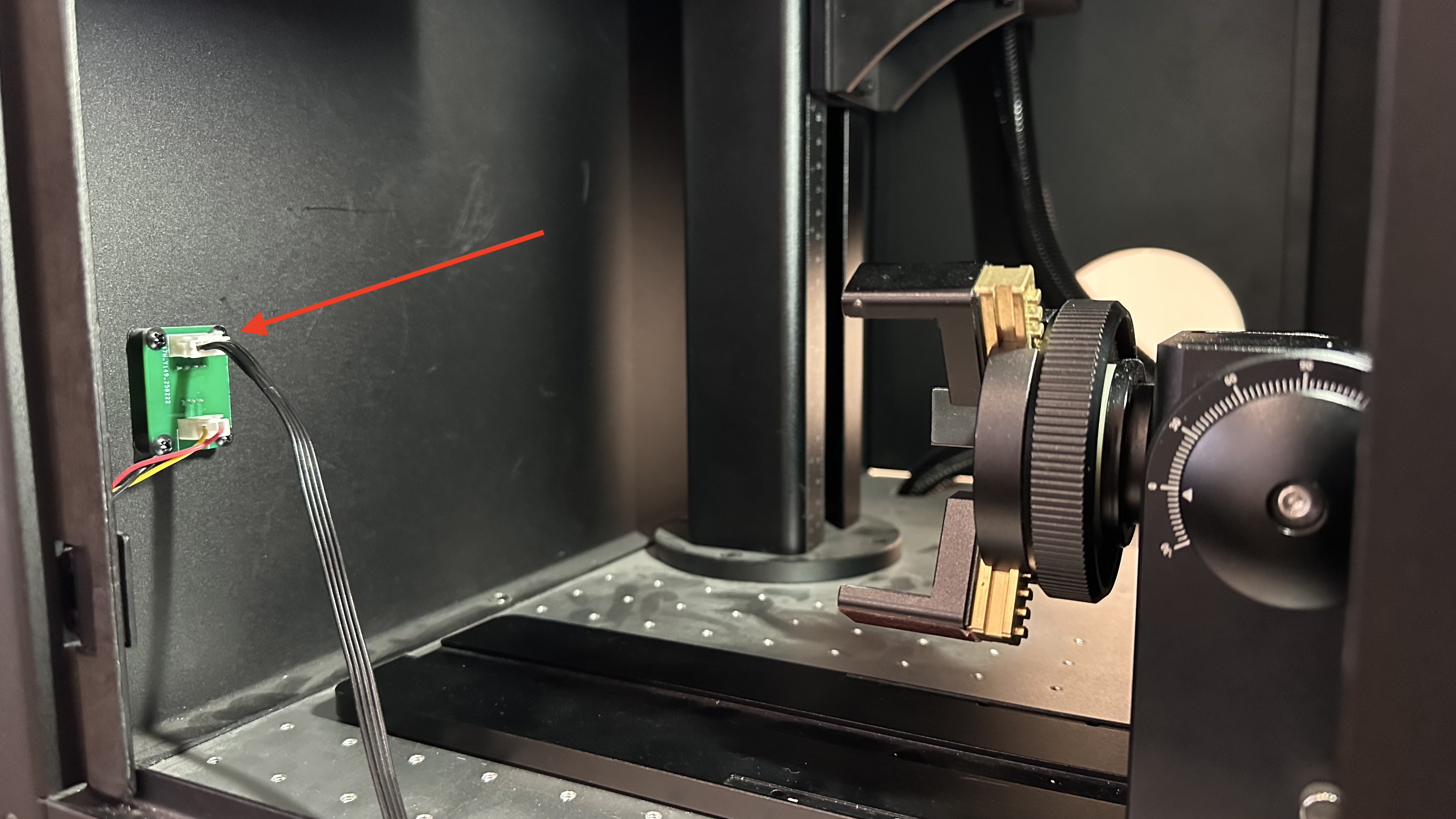

ⓘ 如果您是使用護殼版的Promark，請將連接線插入護殼內的延伸小板。

步驟 4

開啟機器電源

步驟 5

根據您將使用的材料，在旋轉裝置上安裝夾具。
有關夾具安裝說明，請參閱夾爪型旋轉軸套件 - 使用說明。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 6

使用旋轉裝置夾緊材料並調整至水平。
（請參閱 旋轉夾頭教學 以了解如何夾緊不同形狀的材料。）

步驟 7

測量場鏡下緣與材料頂端之間的距離，並調整至適合您場鏡的焦距。

步驟 8

測量材料的直徑或周長。（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 9

在文件設定中，將工作區域設定為目前使用的場鏡工作範圍。
將旋轉軸開啟，並點右邊齒輪進到旋轉軸設定。

1. 填寫物件的圓周或直徑（僅限夾爪） 2. 調整旋轉軸實際工作的旋轉倍率 3. 分割大小：圖檔每個雕刻區段的單位長度 4. 重疊大小：每個區段的重疊長度 5. 若旋轉軸左右倒放，則需開啟鏡像

詳細說明請參考：3-3 旋轉軸設定

步驟 10

Beam Studio 軟體內設定好要雕刻的圖案，並移動至藍線中心（藍線表示旋轉軸軸心）

步驟 11

點擊軟體右上角的邊匡預覽功能，並將軸心對準旋轉軸中心處。

步驟 12

點擊軟體右上角的邊匡預覽功能右側的選項確認雕刻範圍是否正確。

⚠︎ 注意：如果您發現您的雕刻範圍或尺寸異常（縮短或拉長），請參考下方影片調整旋轉軸的旋轉倍率

步驟 13

設定參數

步驟 14

送出工作並確認雕刻結果。
