3-3 旋轉軸設定

旋轉軸僅適用於 110mm 及 150mm 場鏡。

步驟 1

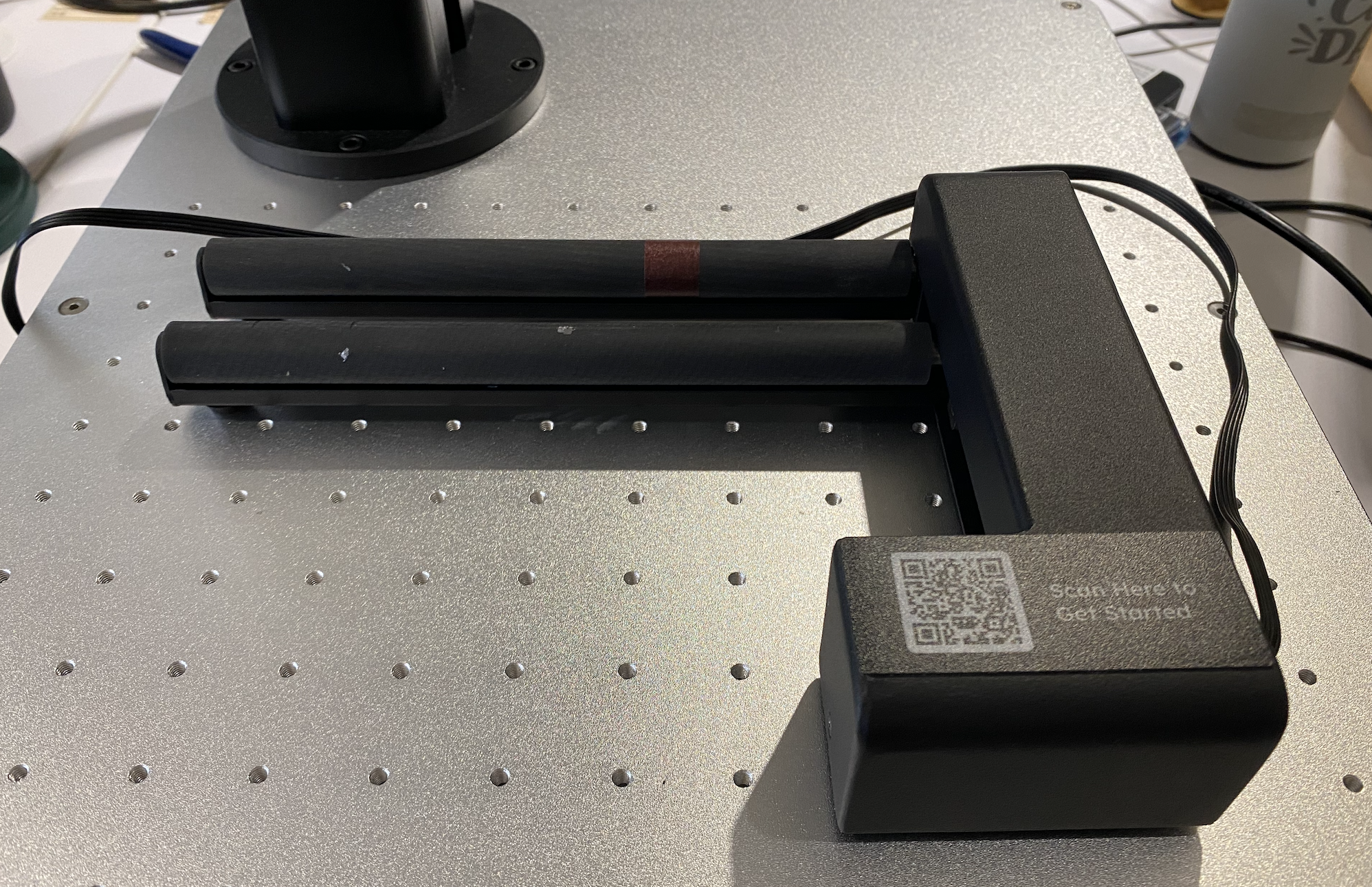

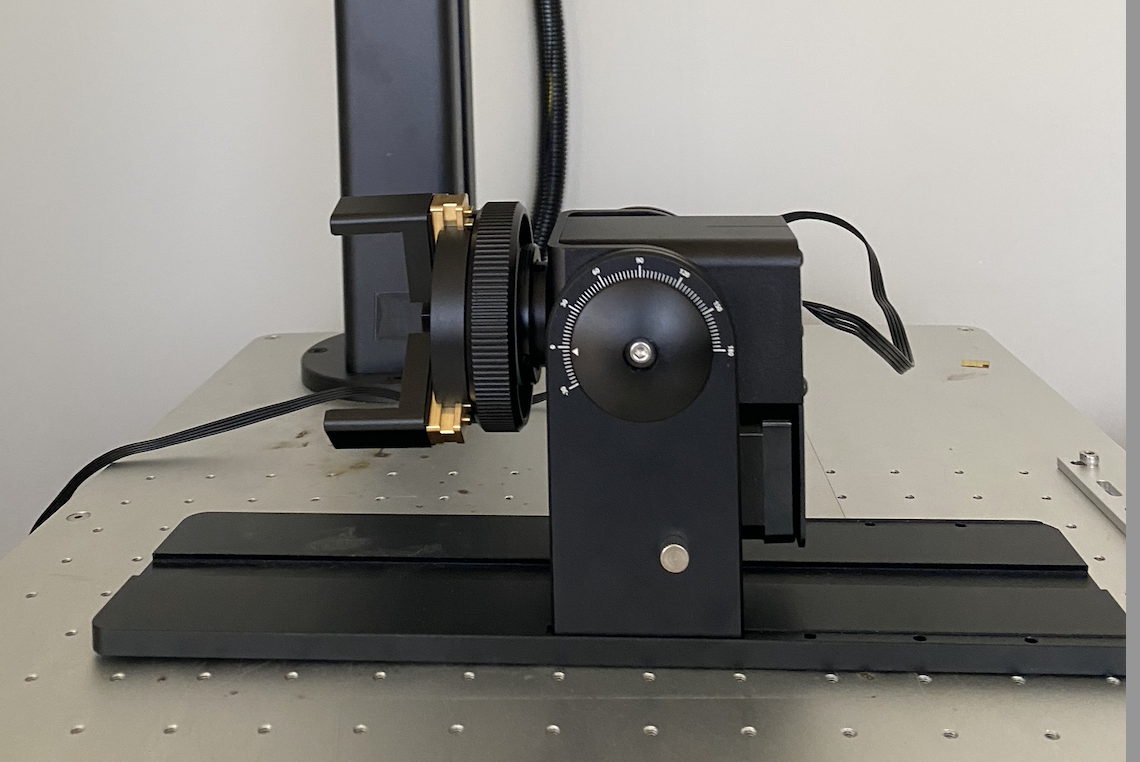

請從包裝盒拿出連接線，在關機狀態下，將其一端插至機器左方，另一端連接旋轉軸後，再將 Promark 開機。

步驟 2

到文件設定中將旋轉軸開啟，並點右邊齒輪進到旋轉軸設定。

步驟 3

選擇使用的旋轉軸後，進行旋轉軸設定。

1. 填寫物件的圓周或直徑（僅限夾爪） 2. 調整旋轉軸實際工作的旋轉倍率 3. 分割大小：圖檔每個雕刻區段的單位長度 4. 重疊大小：每個區段的重疊長度 5. 若旋轉軸左右倒放，則需開啟鏡像

圓周

• 填寫的圓周比實際物件大時，可能造成雕刻面積部分重疊，可能造成顏色不均勻。
• 填寫的圓周比實際物件小時，可能造成圖案區段間有空隙。

使用夾爪時，若物件為錐形，建議填寫雕刻區域的平均圓周。

分割大小

在使用 Promark 旋轉軸時，圖形會被分割成多個區段，每個切片會依序標記在物體上，然後旋轉軸轉動，再標記下一個切片，如此循環，直到整個圖形標記完成。

每個區段的大小由分割大小設定決定。
如果您的物體具有錐形、不規則形狀，使用較小的分割大小，可以減少區段之間的間隙或錯位。
較大的分割大小可以減少工作所需的時間，但可能會因為一個單位長度裡的焦距變化較大，影響到雕刻結果。

重疊大小

為減少區段之間可能的空隙，可以設定每個區段每個結尾都重疊一個固定範圍，去減少可見的空隙。
但需注意如果重疊過多，可能會造成材料的重疊區域重複受熱而產生明顯的橫紋。

＊Promark 旋轉軸僅支援 X 方向（旋轉軸左右擺放）雕刻。
