開始前的重點觀念
深度圖 ≠ 一般照片：深度圖的亮度是「深度/高度」，不是陰影或打光。
深度雕刻靠「分層 + 多次加工」：層數越多，切層越細、過渡更平滑，但會更花時間。
-
分層越細，通常要更注意能量：層數高時，可能需要更保守的功率，避免過度燒黑或過深。
深度圖
一般照片
教學範例使用
機型：MOPA 光纖雷射打標機
功率：100W
材料： 5mm 厚銅幣
備註：以下參數僅供教學示範。實際雕刻效果會因機型規格（功率、鏡頭、光斑）、材料狀態、焦距、以及機器校正差異而不同；請依你的設備狀況進行小範圍測試後，再逐步調整功率、速度與填充等設定。

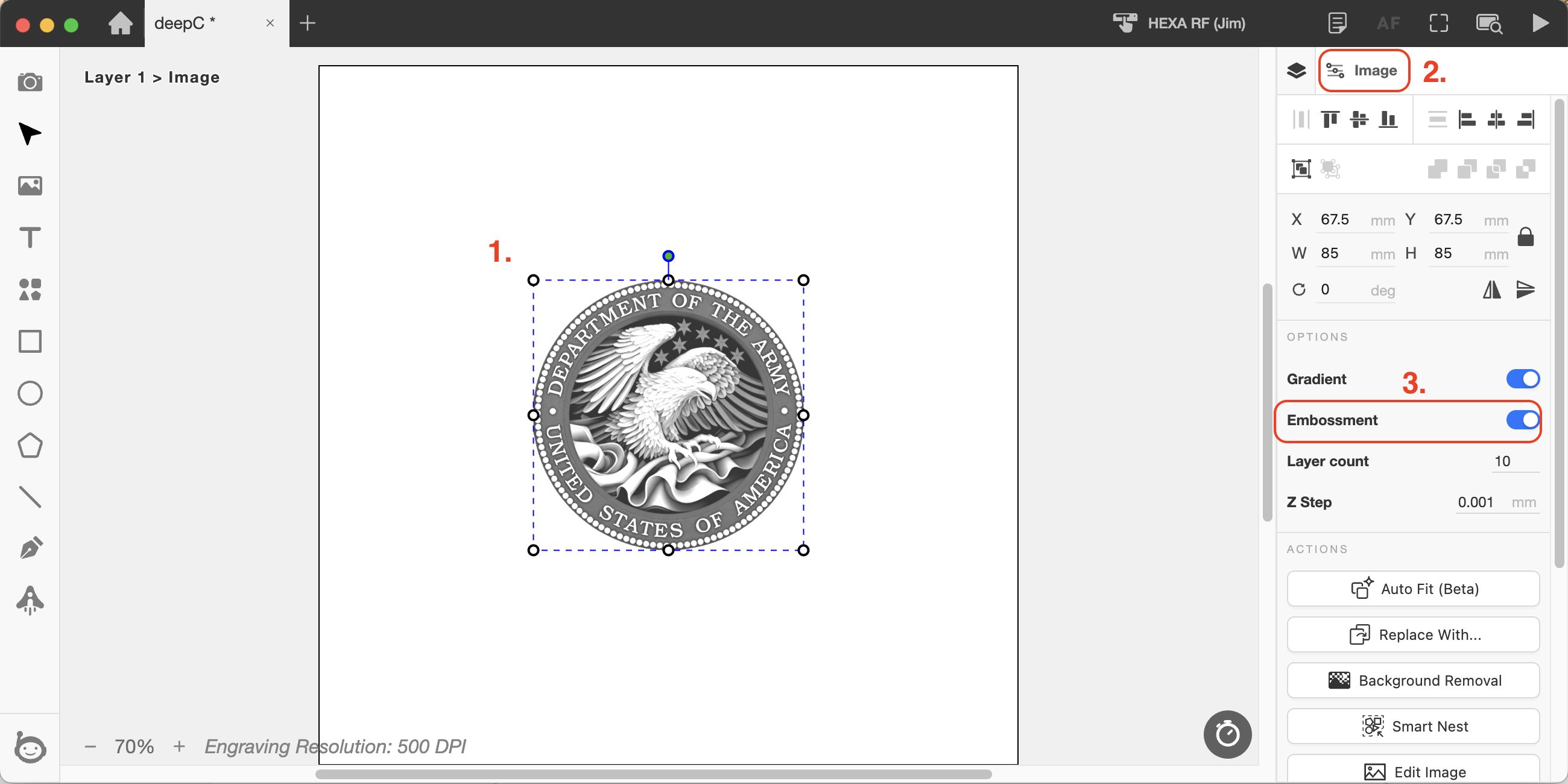

步驟 1 - 匯入深度圖並開啟 [浮雕]
匯入你的灰階深度圖並選取圖片物件
把圖形放在畫布的正中間雕刻效果最佳
點擊圖層旁的 [影像]
開啟 [浮雕]
步驟 2 - 設定 [層數] / [每次遞降]
層數
就是「把灰階深度切成幾層去做」。
越高：層更細、表面更平滑、細節更完整（但時間更長）
越低：加工更快，但層感可能更明顯
概念是：層數越多，深度圖被拆成更多層；黑色會跑滿所有層數，越亮的區域層數越少，純白甚至 0 層。
每次遞降
每做完一層，Z 軸（或焦平面）往下遞降多少，這個設定會因為不同的功率、速度、材質的差異而調整，目的是要讓多層雕刻沒次都能在相較正確的焦距下工作，以達到最佳的雕刻品質。
|

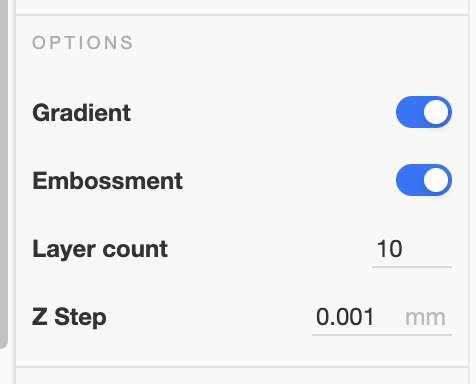

銅幣範例（MOPA 100W / 銅幣）：
|
步驟 3 - 設定雕刻圖層參數
|

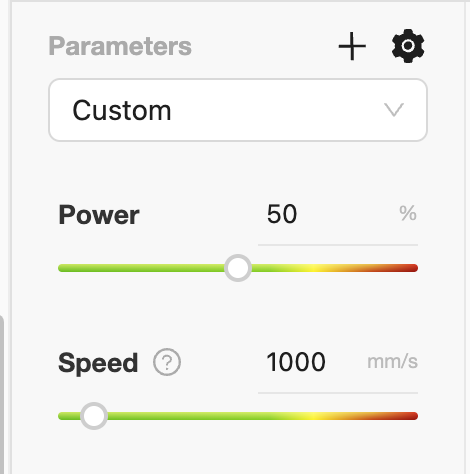

範例參數（MOPA 100W / 銅幣）：
|
|

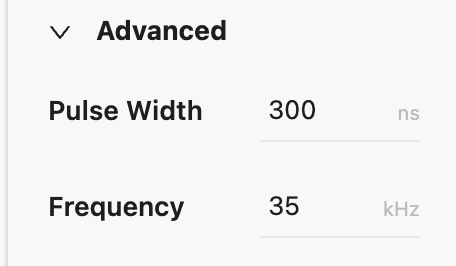

範例參數（MOPA 100W / 銅幣）：
|
|
|

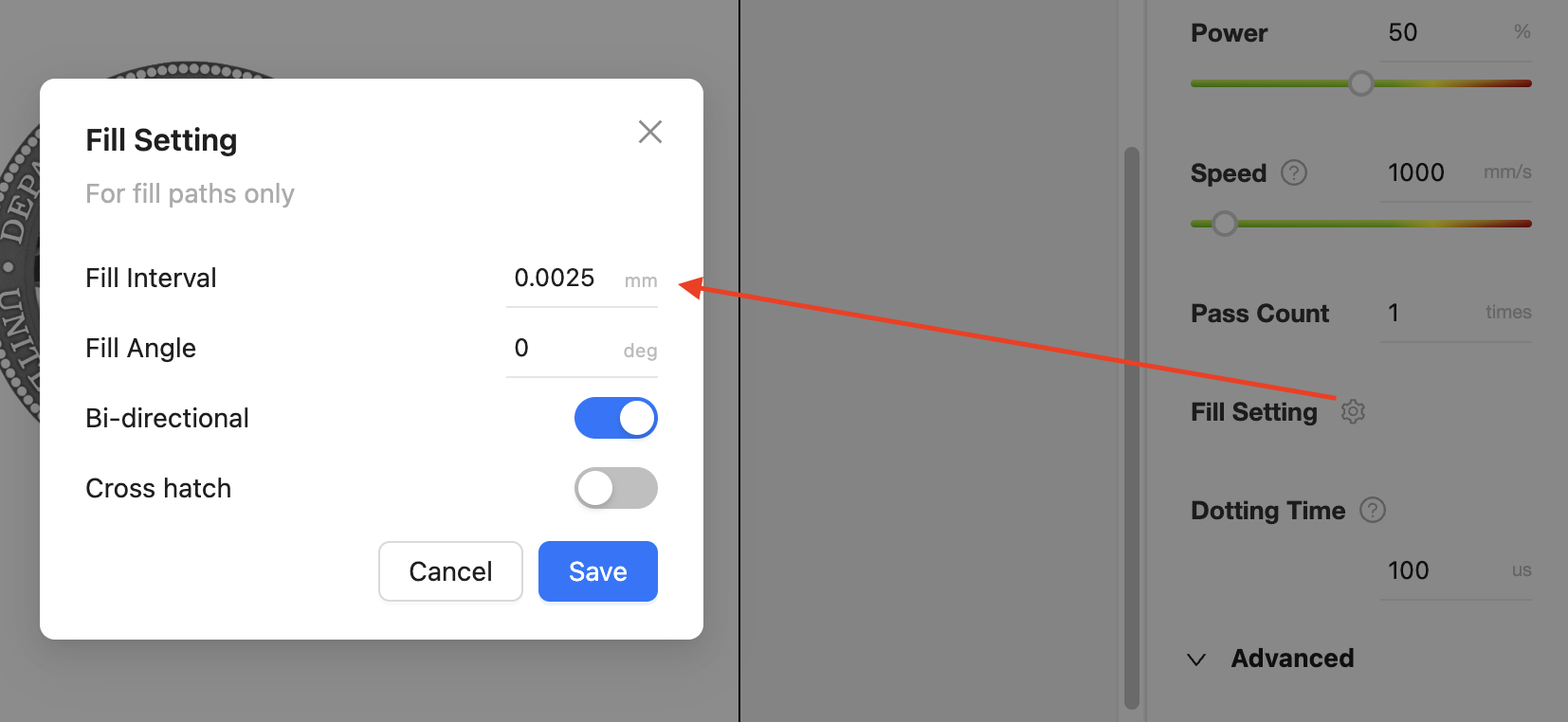

範例參數（MOPA 100W / 銅幣）：
|
如果您用較低瓦數機器，一般調整方向是：功率調高、速度調慢（補足能量密度），不然可能雕不深或細節不出來。

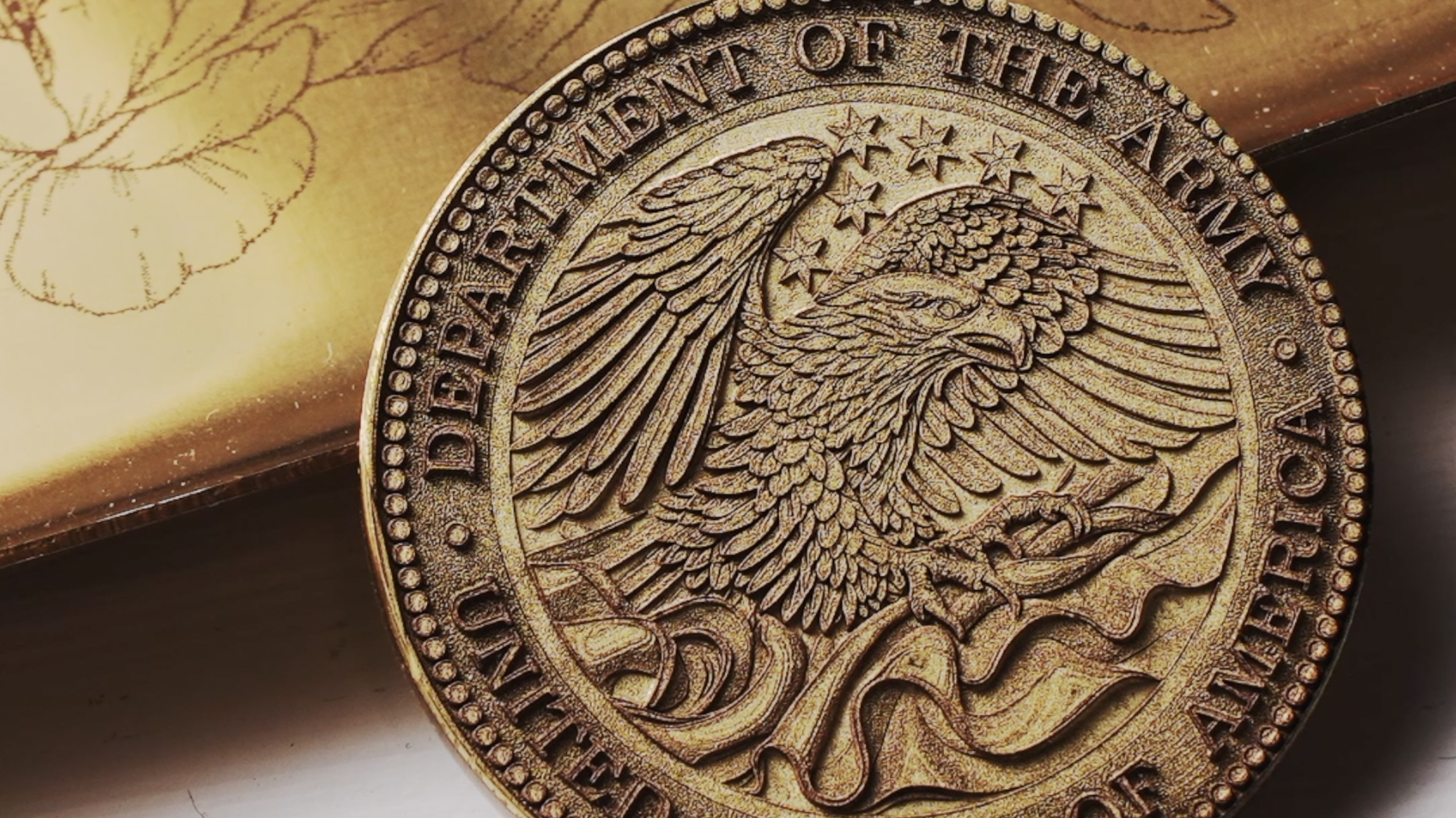

步驟 4 - 送出工作開始雕刻
提醒：
- 開始工作前請先對焦與預覽對位。
- 您可透過調整層數、速度與填充設定來改變預期的雕刻時間。

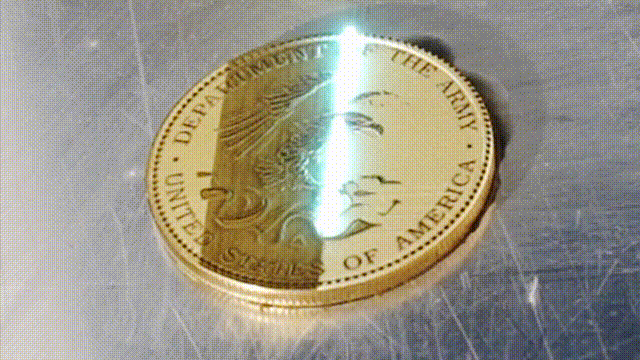

步驟 5 - 製做「清潔圖層」把氧化層去掉

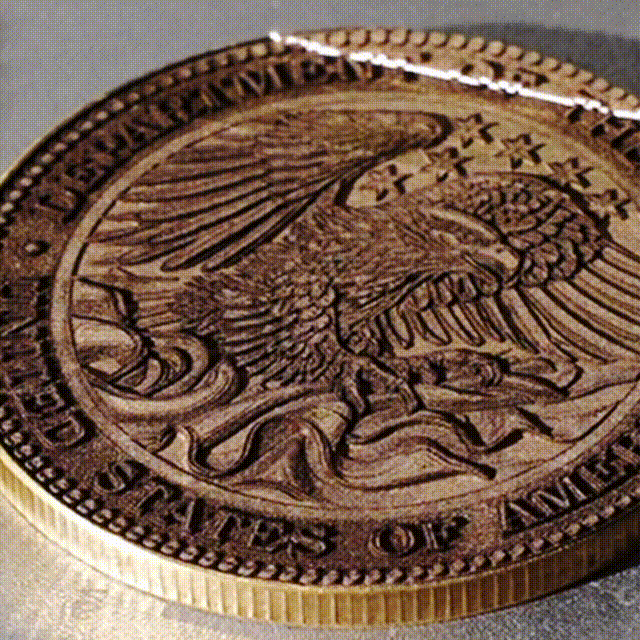

為什麼會黑？
深度雕刻後表面變黑常見（氧化/殘留）。透過製作「清潔圖層」來清理、提升表面品質。

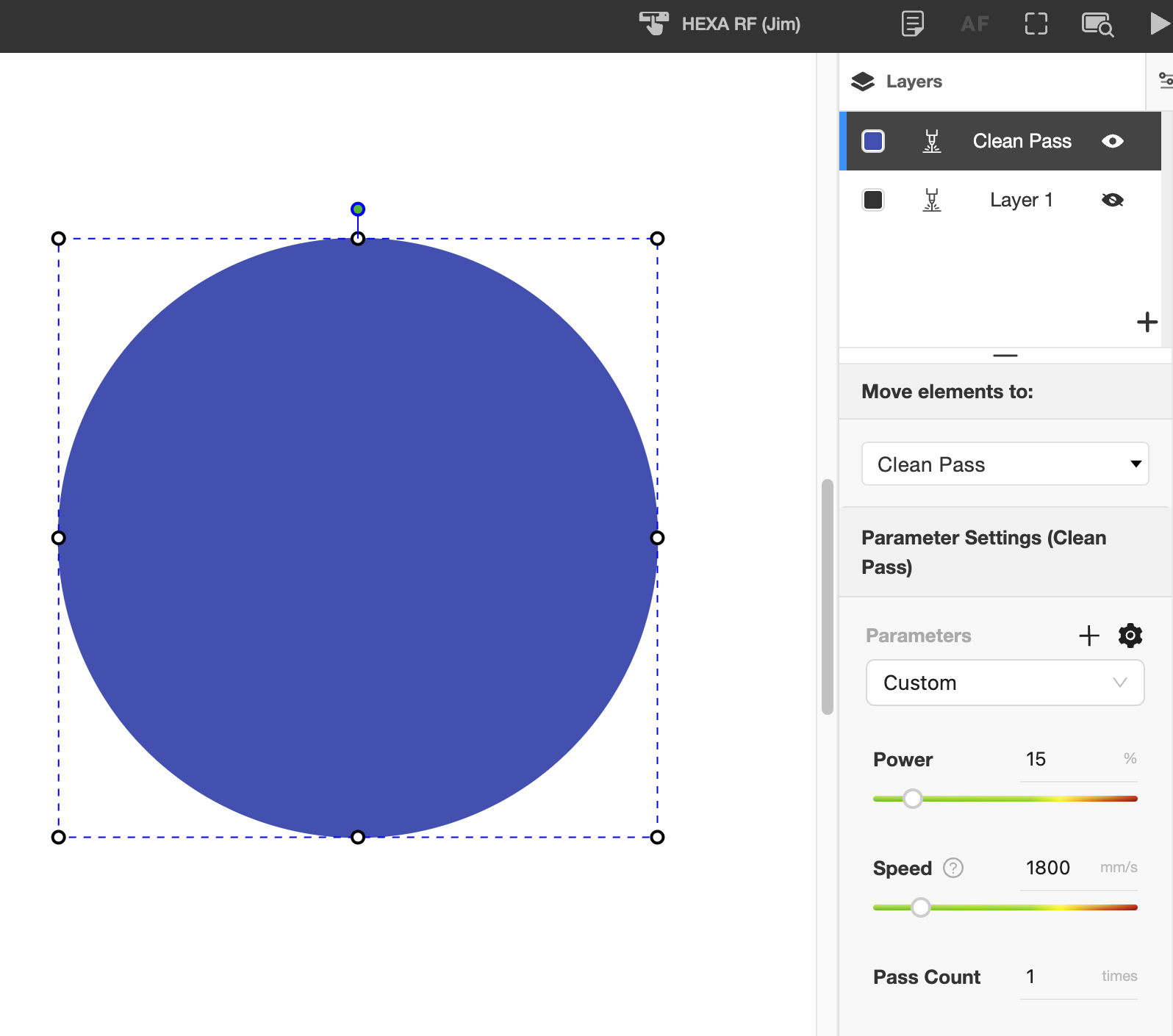

建立清潔圖層
|
] |
|
提醒：送出清潔圖層前，請先將原本的 Emboss（浮雕） 雕刻物件圖層關閉，避免機器把浮雕內容 再雕刻一次。清潔圖層只需要保留「清潔用的圓形物件」即可。
|
常見狀況快速調整
層紋明顯、不平滑：層數 ↑（但時間也↑）
雕不深：功率↑ 或速度↓（尤其是低瓦數機型）
表面太黑：多跑清潔層；或用更溫和的清潔策略（低功率、高頻率）
想反轉深淺（亮的雕更深）：用 [色彩反轉] 功能
