說明
此篇文章將會詳細說明如何安裝 beamo II 擴充底座套件，請依照此篇文章的步驟來進行安裝。
擴充底座可放置材料的高度資訊如下：
| 無放置蜂巢板 | |
| 第一層 | 23 ~ 50 mm |
| 第二層 | 51 ~ 58 mm |
| 第三層 | 81 ~ 110 mm |
| 第四層 | 111 ~ 140 mm |
| 移除抽屜 | 141 ~ 155 mm |
| 有放置蜂巢板 | |
| 第一層 | 0 ~ 27 mm |
| 第二層 | 28 ~ 57 mm |
| 第三層 | 58 ~ 87 mm |
| 第四層 | 88 ~ 117 mm |
| 移除抽屜 | 118 ~ 132 mm |
開箱：

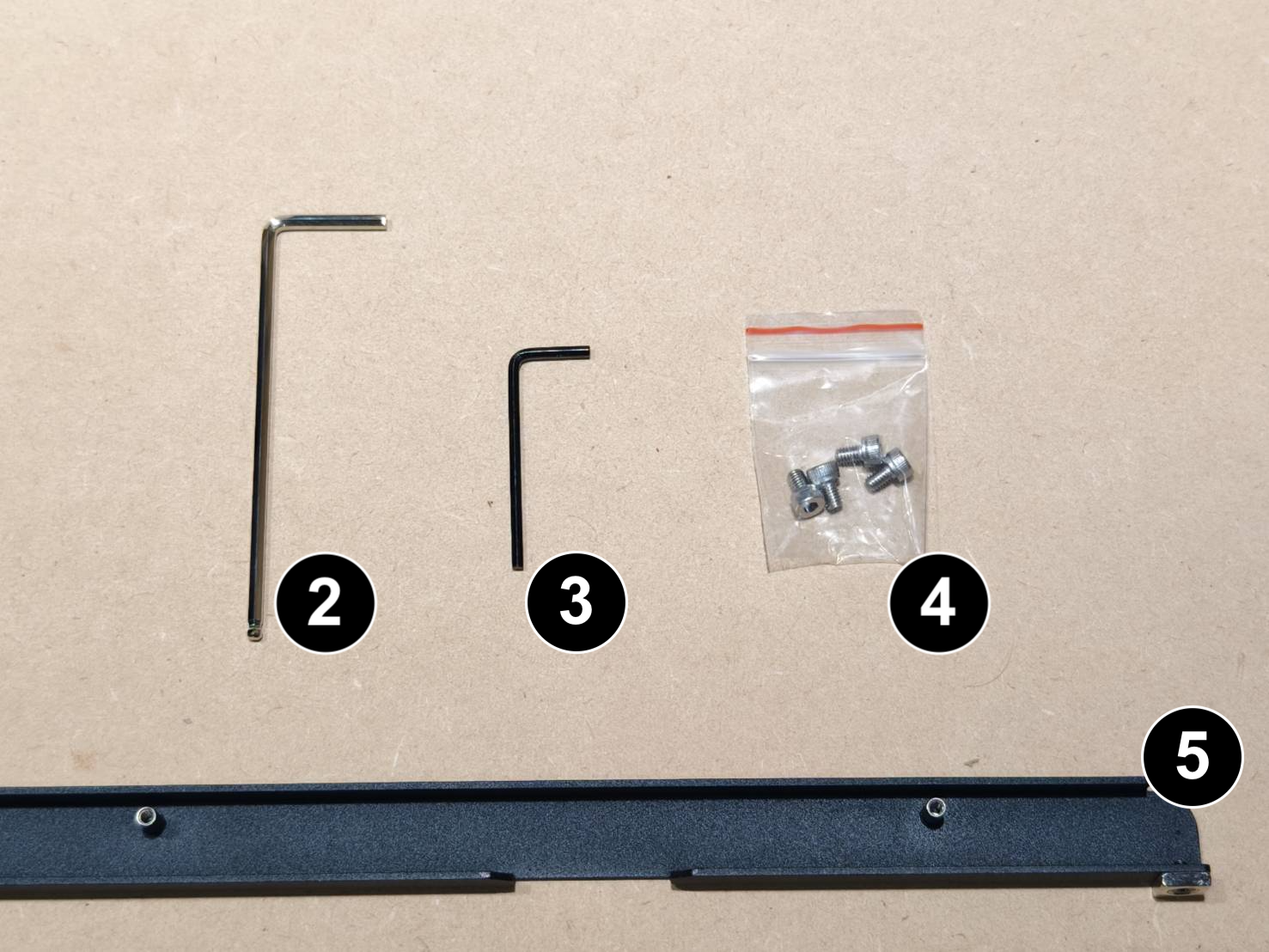

| # | 項目 | 數量 |

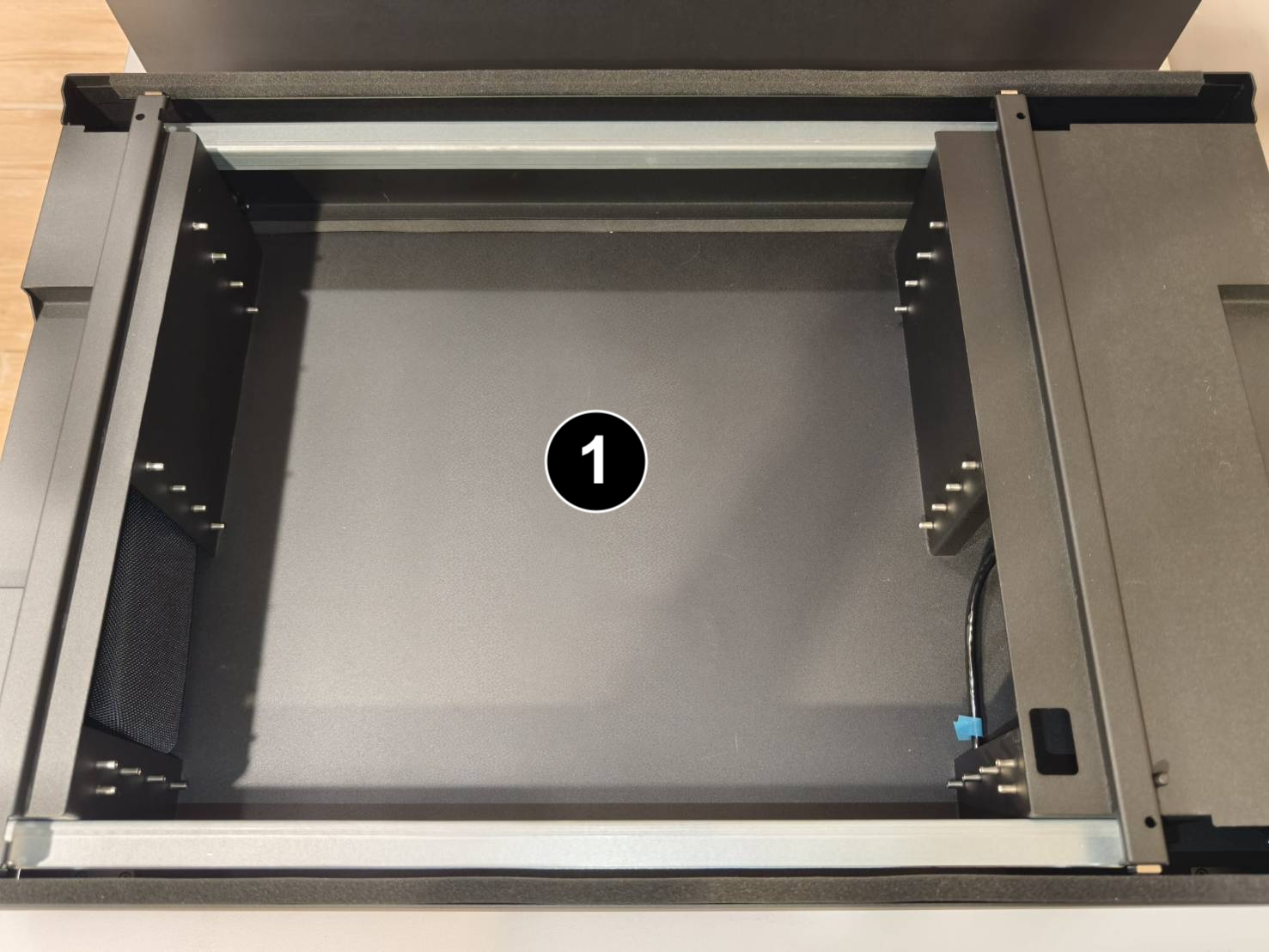

| 1 | 擴充底座 | 1pc |
| 2 | 3mm 六角扳手 | 2pcs |
| 3 | 2.5mm 六角扳手 | 1pc |
| 4 | 螺絲 | 4pcs |
| 5 | 抽屜把手 | 1pc |

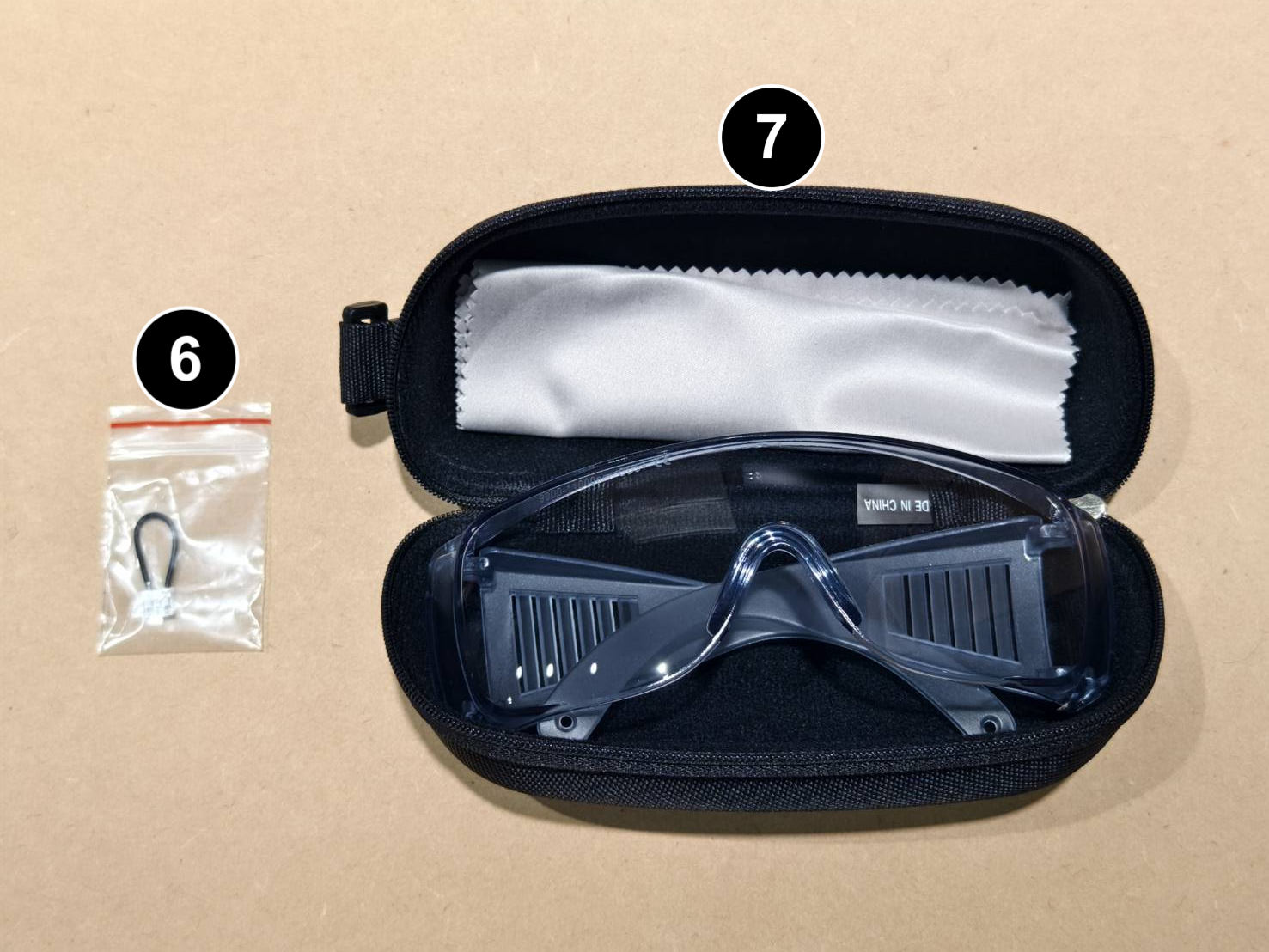

| 6 | 跳線 （用於自動送料套件或任何需要開啟擴充底座前後蓋板的套件。） |
1pc |
| 7 | 安全護目鏡 | 1pc |
步驟 1

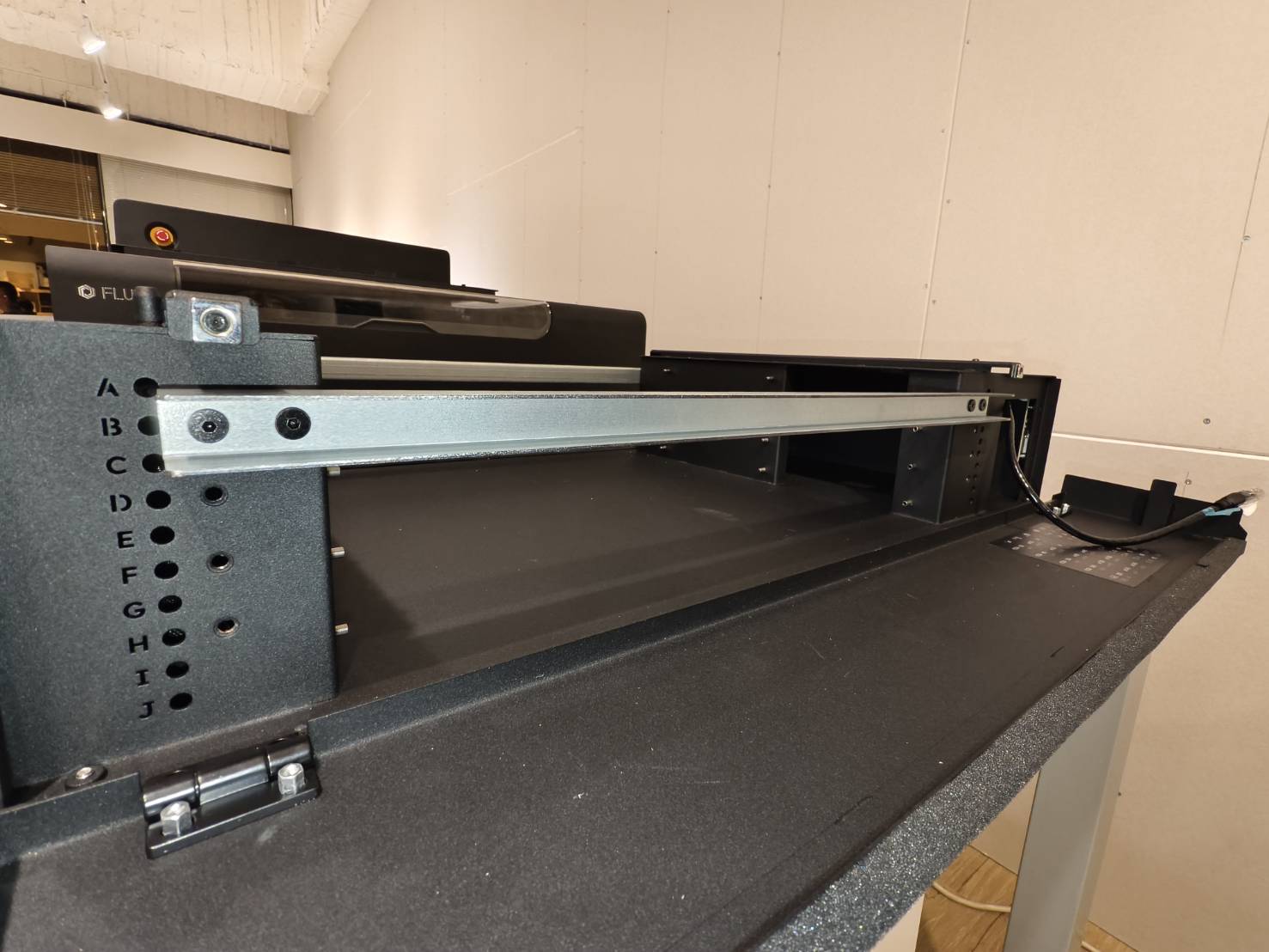

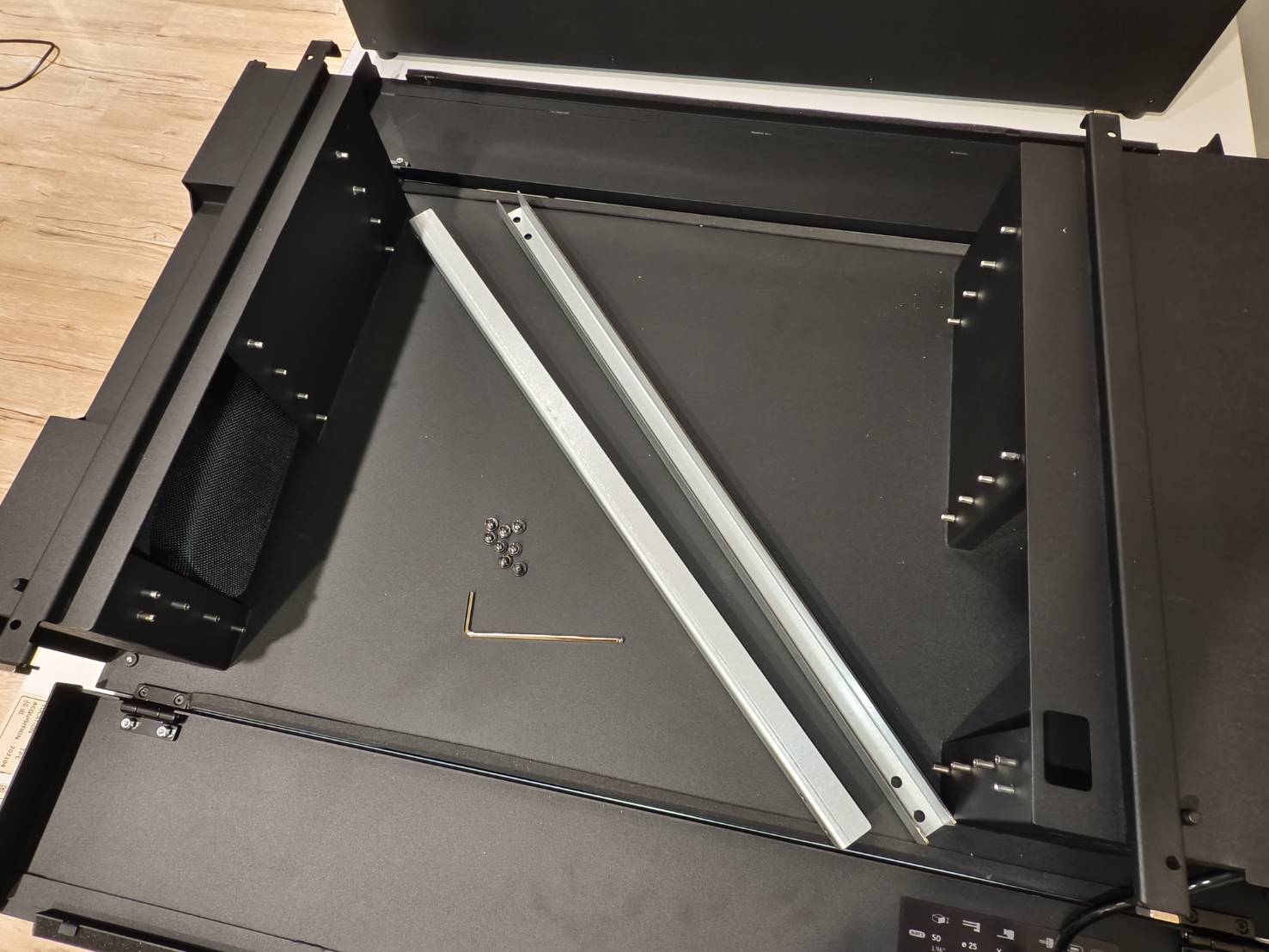

打開底座本體的前後蓋板，取出金屬固定架。
步驟 2

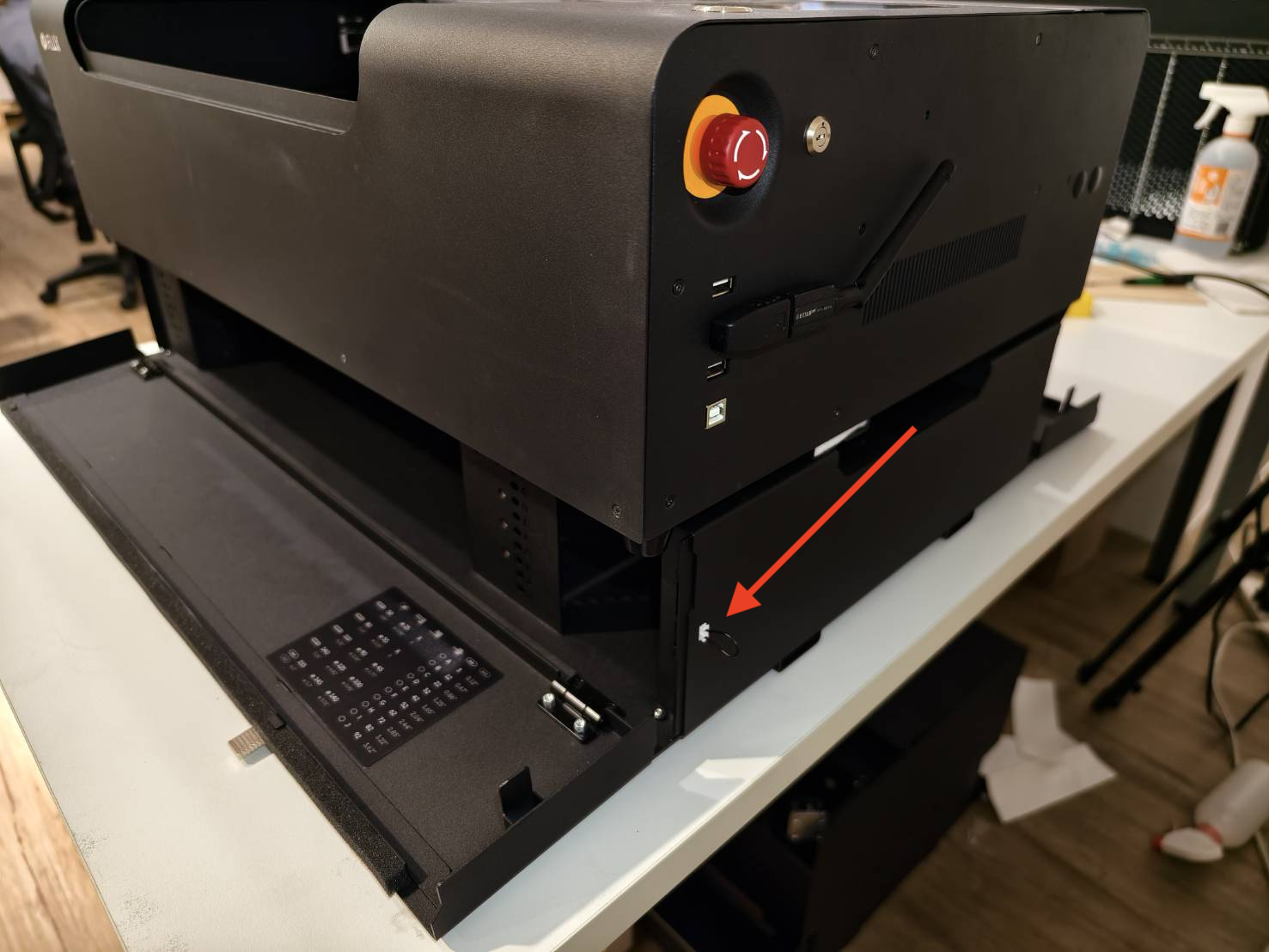

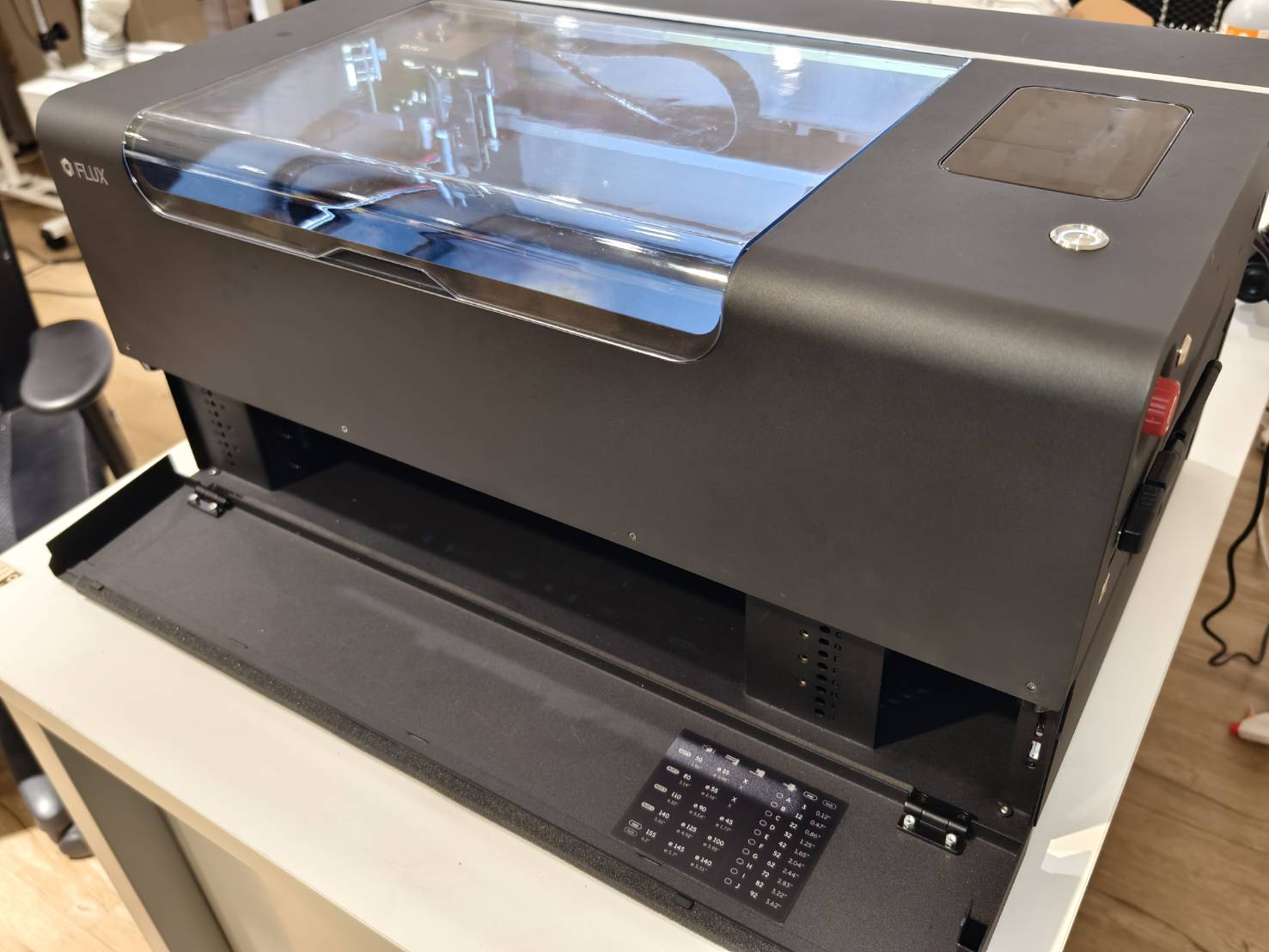

將機器放置在擴充底座上。建議由兩人共同操作。
步驟 3

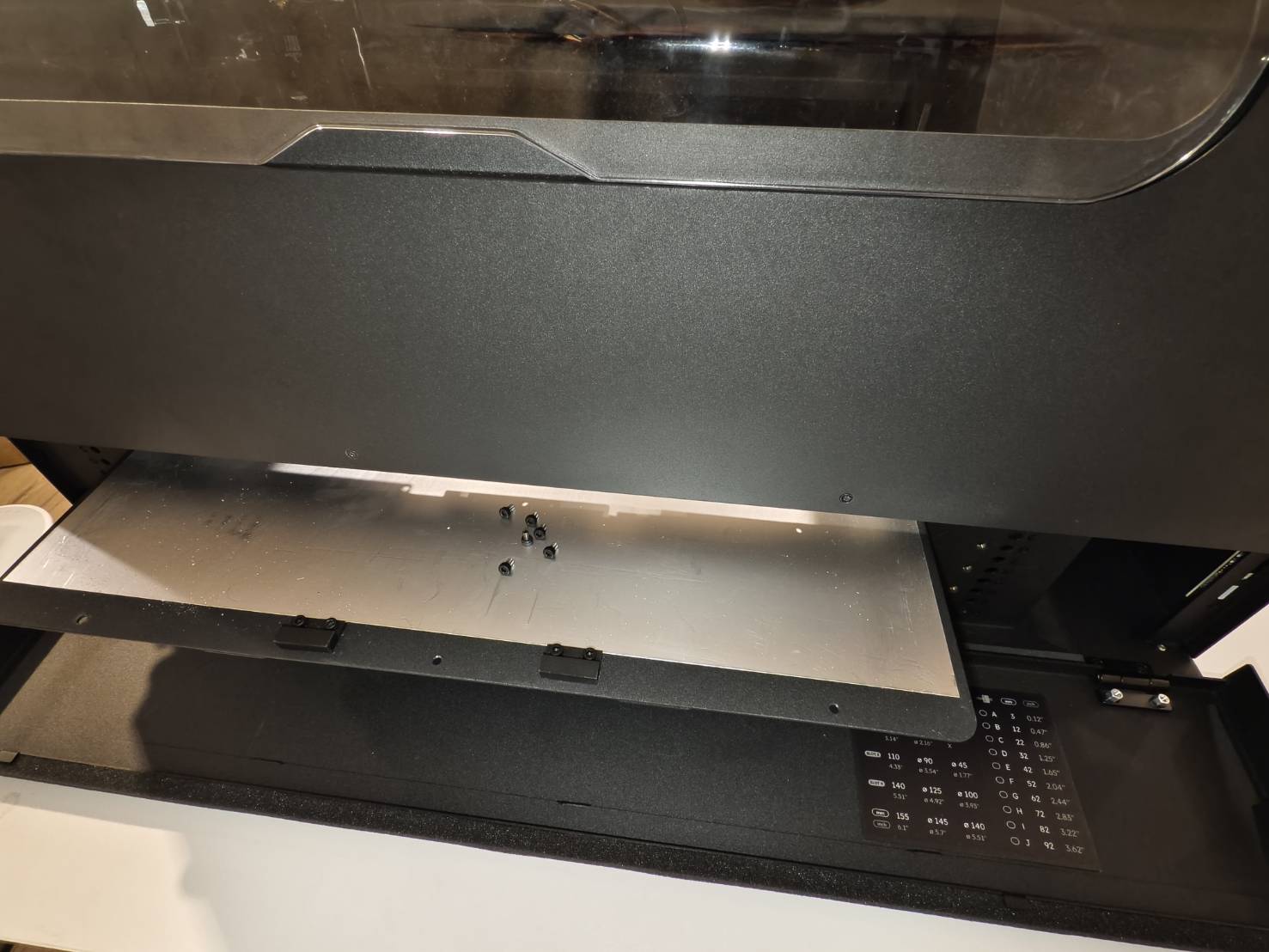

移除機器底板的六顆螺絲，即可取下底板。
請妥善保管螺絲以備後續使用。
步驟 4

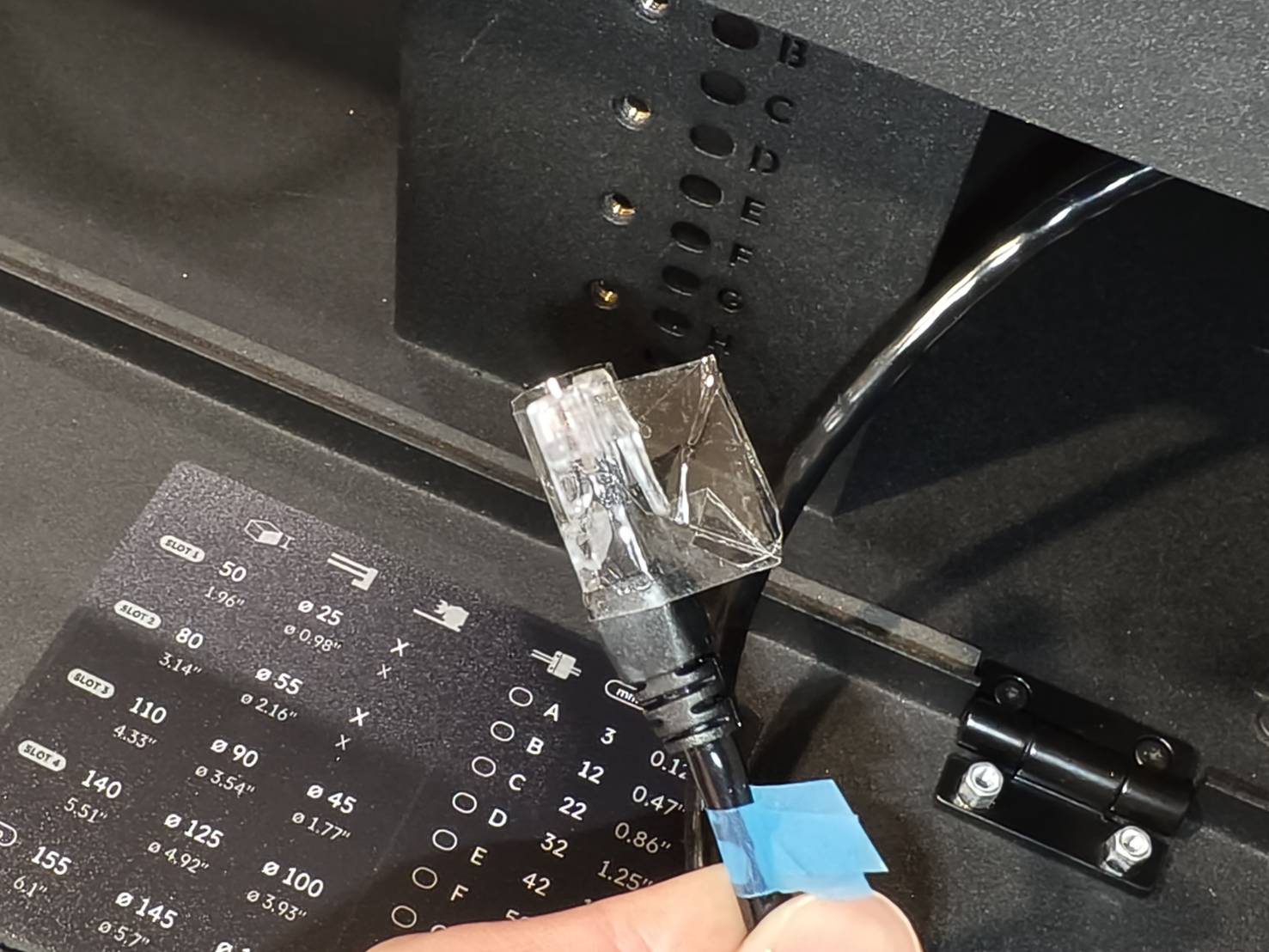

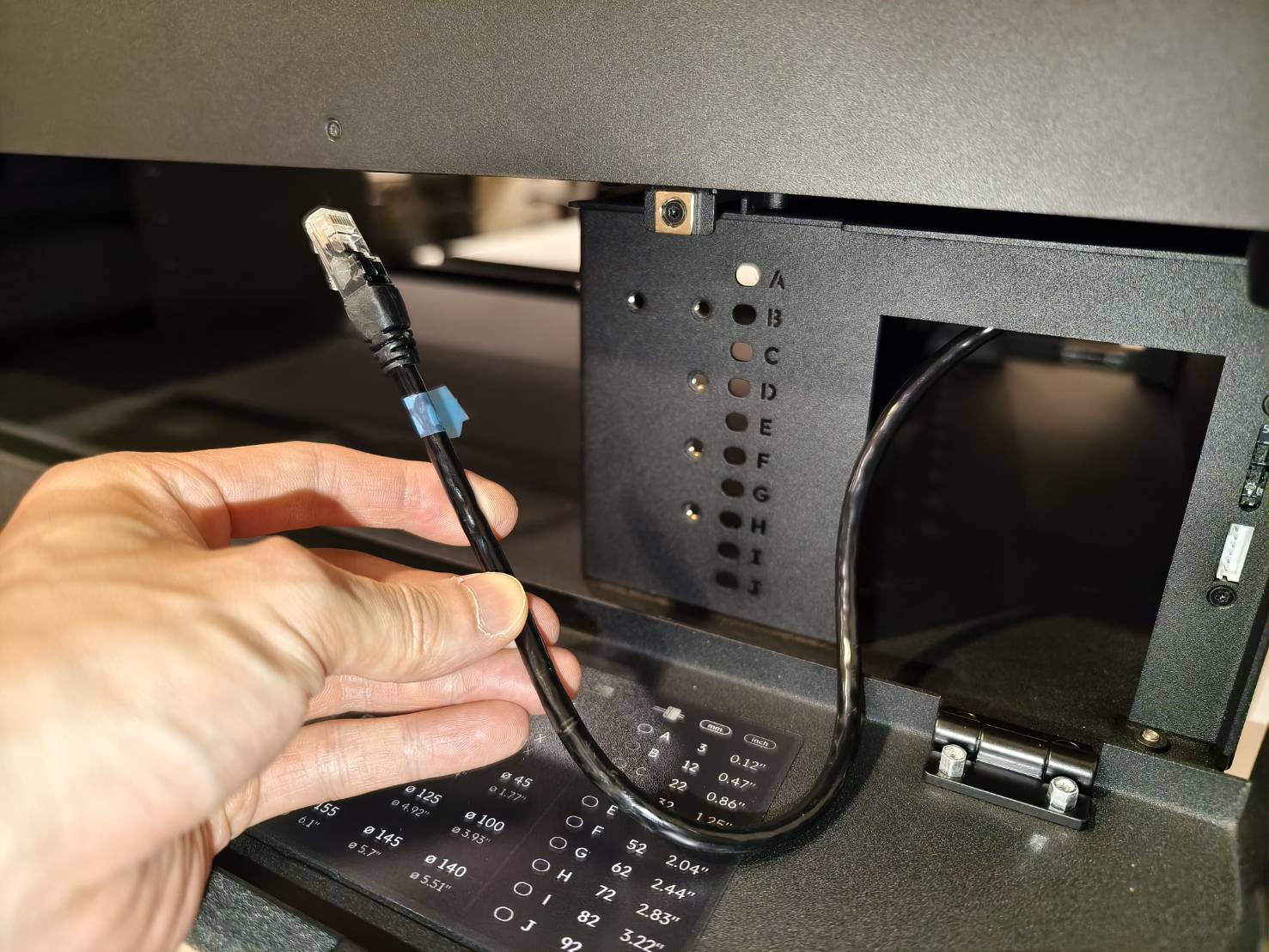

- 找到擴充底座內的 RJ45 線材。

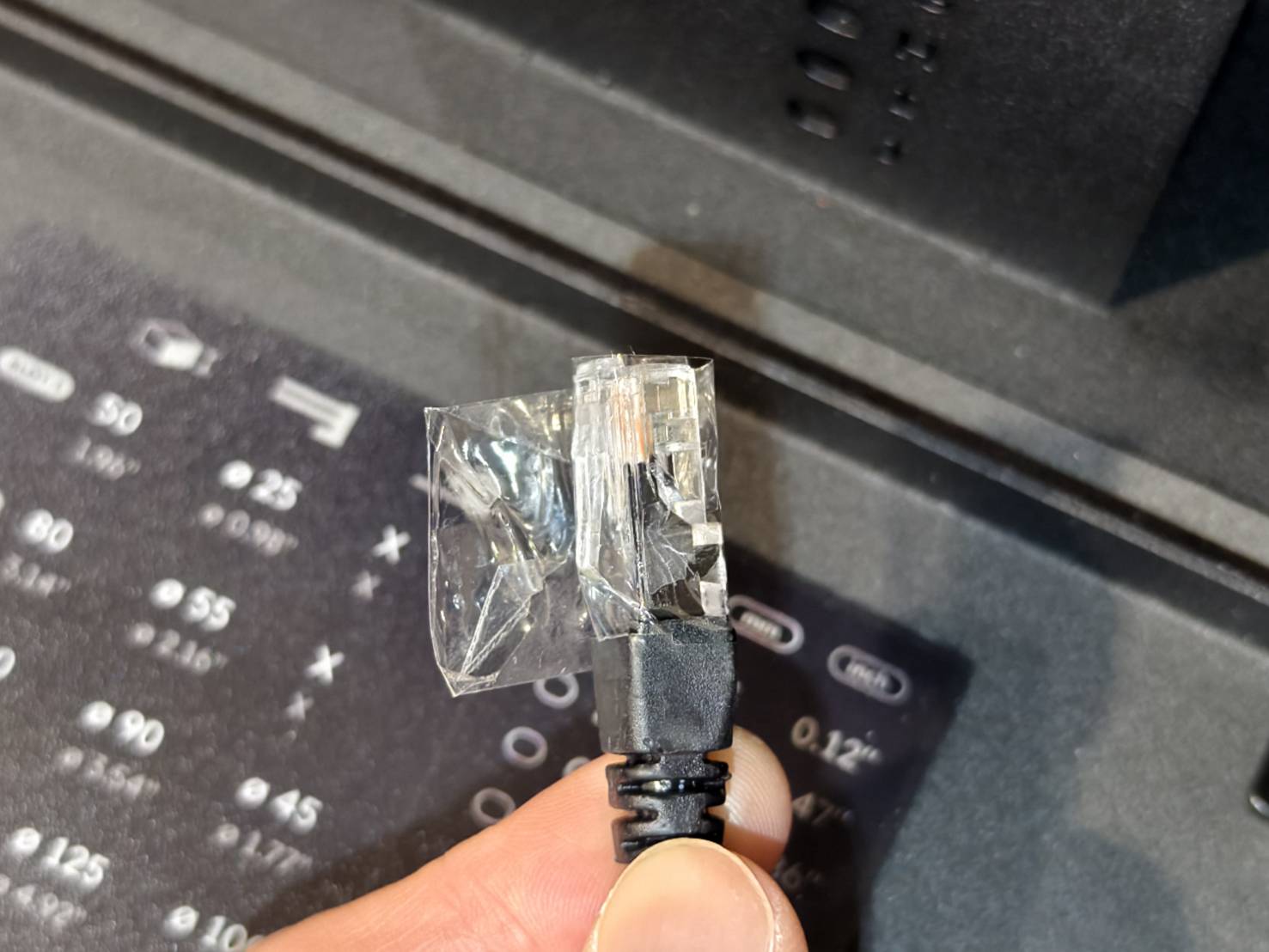

- 使用膠帶包覆 RJ45 線材的接頭。此步驟的目的是保護卡扣避免損壞。
步驟 5
將 RJ45 線材穿過底座和機器內部的孔洞。

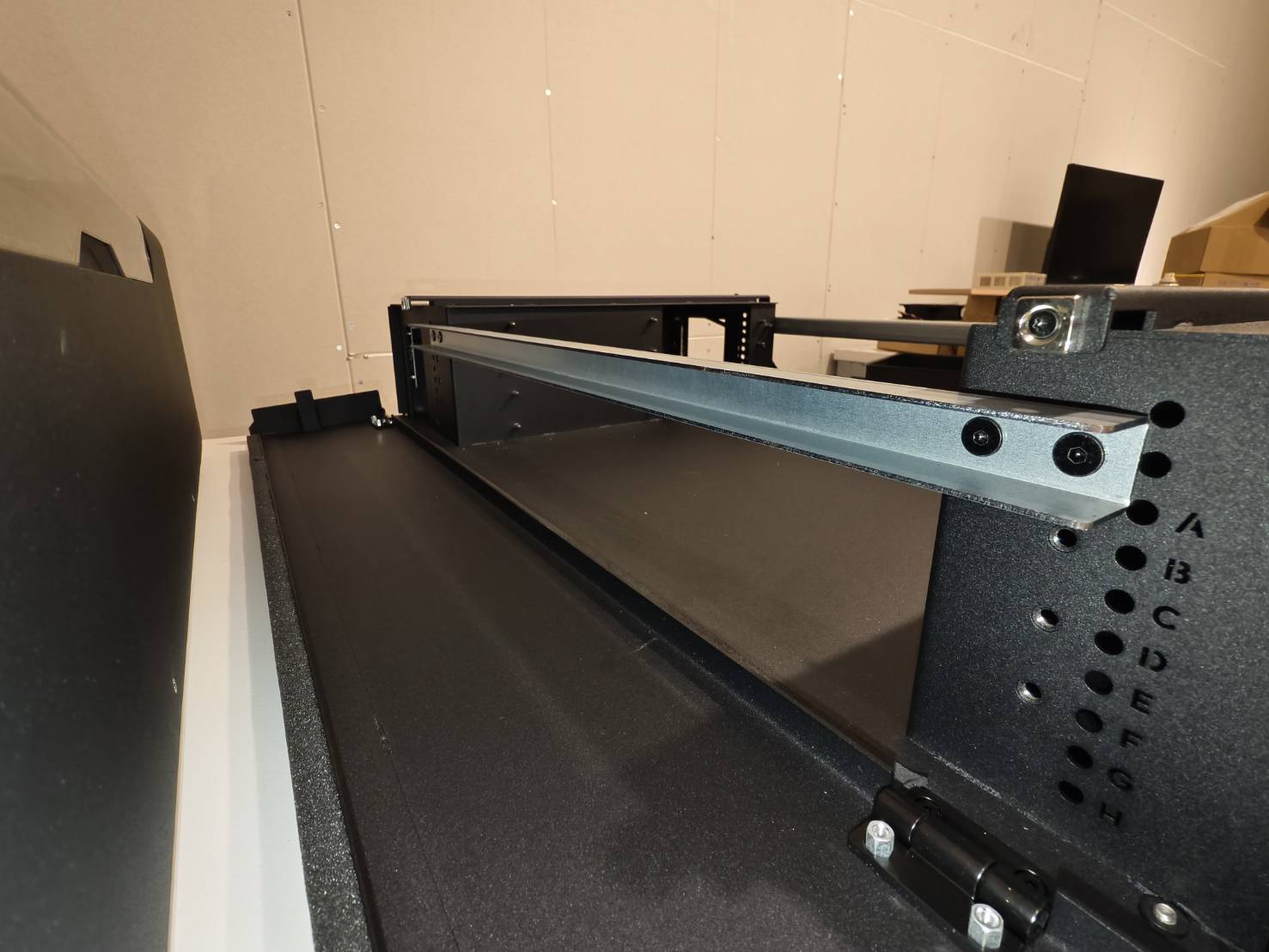

RJ45 線材必須位於機架側，也就是銀色軸桿的外側。
步驟 6
移除膠帶並將 RJ45 線材插入機器內部的插座。
步驟 7

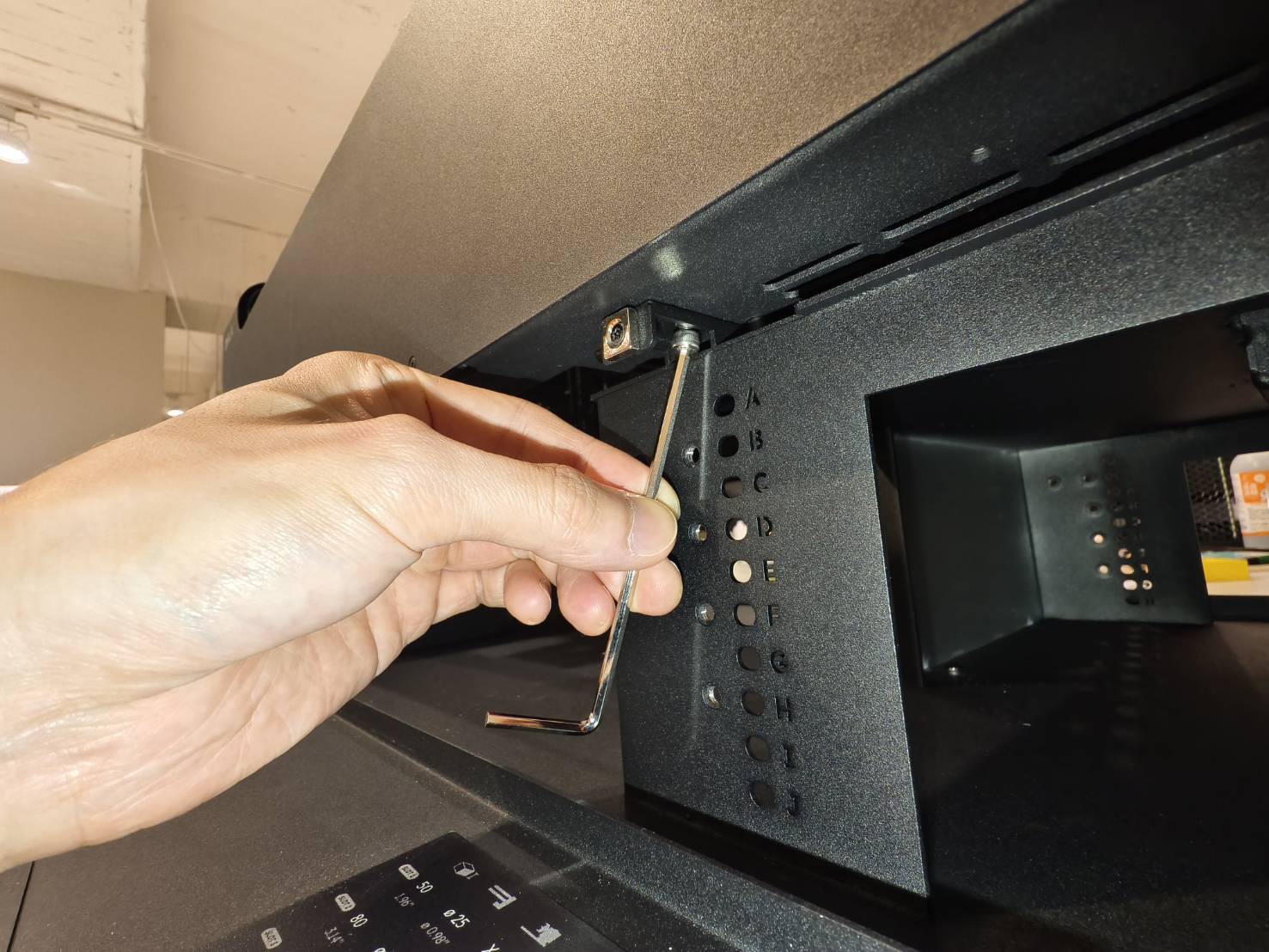

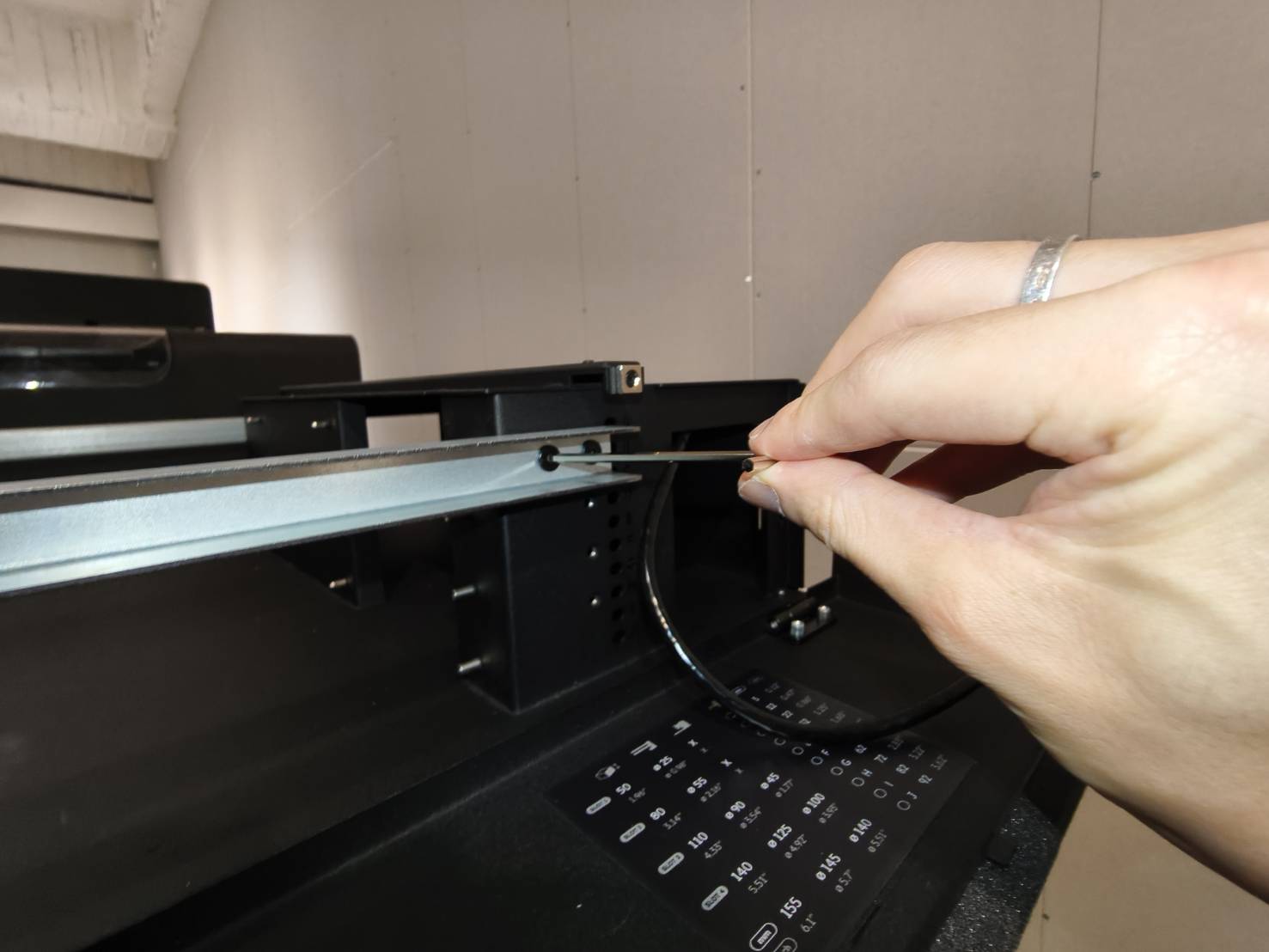

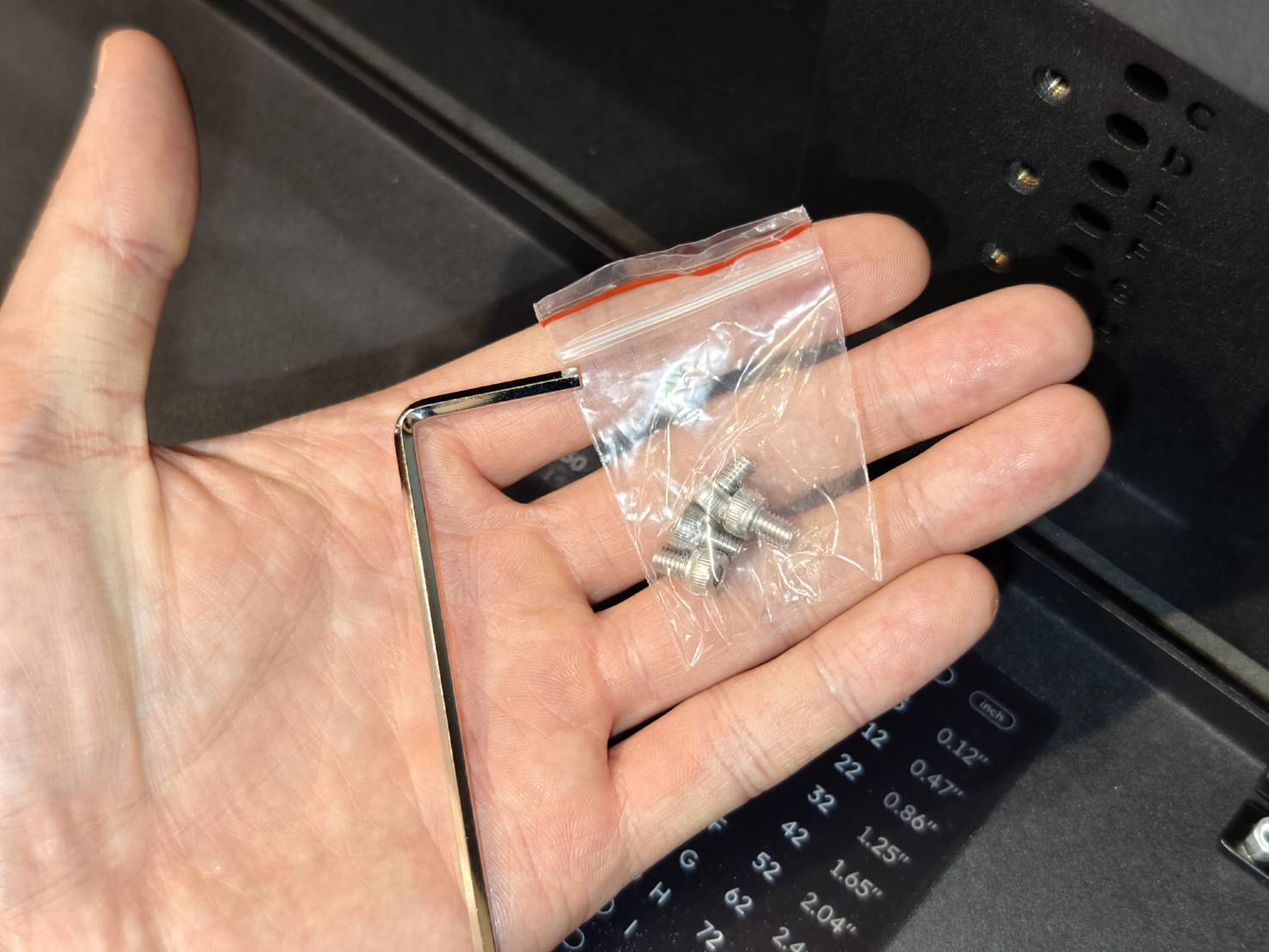

使用隨附的六角扳手和螺絲將機器與擴充底座固定。
步驟 8
將機器底板插回機器內，並找出先前從底板移除的 3 顆螺絲。
步驟 9

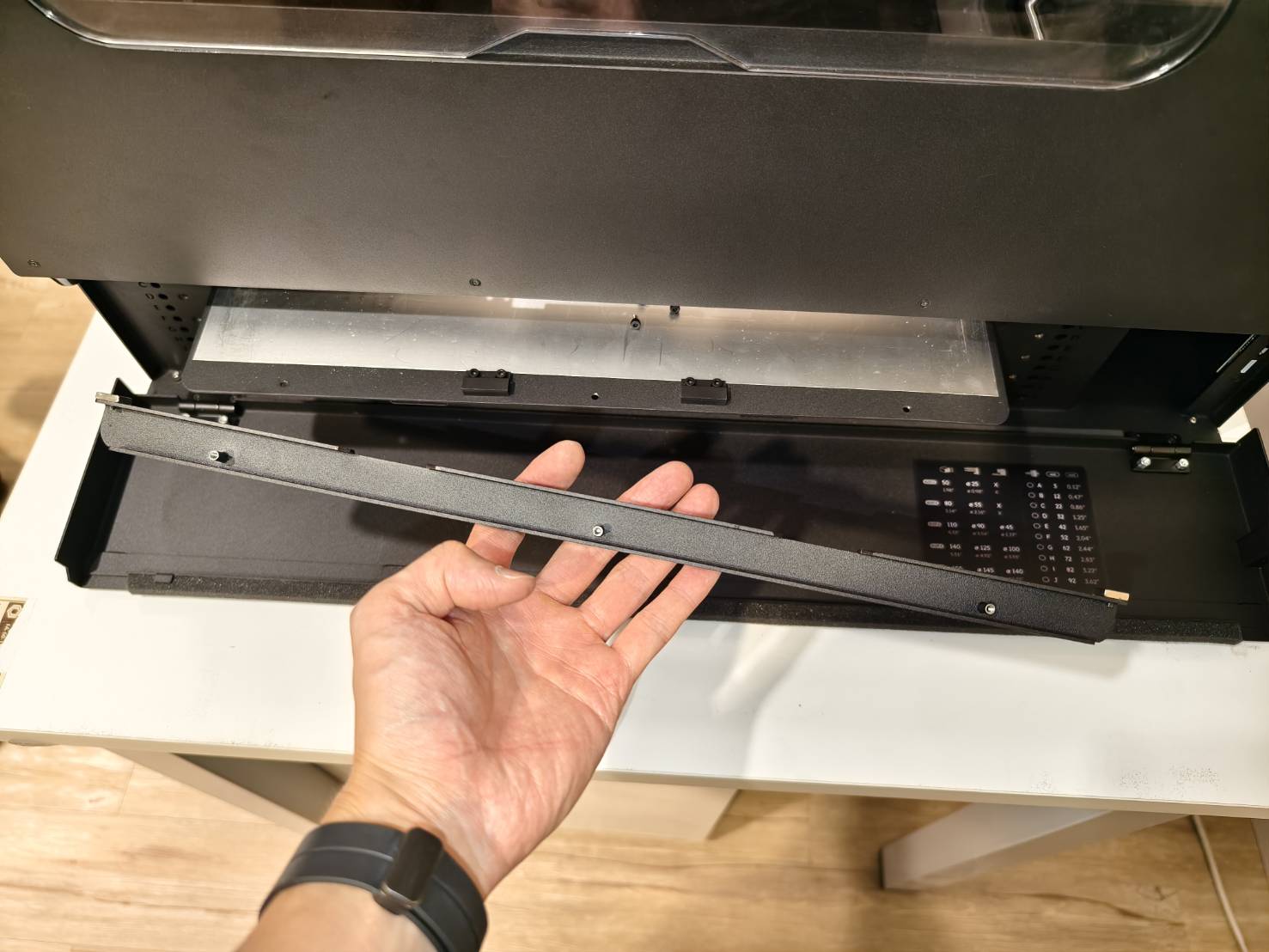

找到抽屜把手，安裝在板上。
步驟 10
開啟機器並進入動作模式，檢查底蓋感測器是否正常運作。
（如果您的機器無法如影片中正常運作，請檢查並重新插拔 步驟 7)
步驟 11

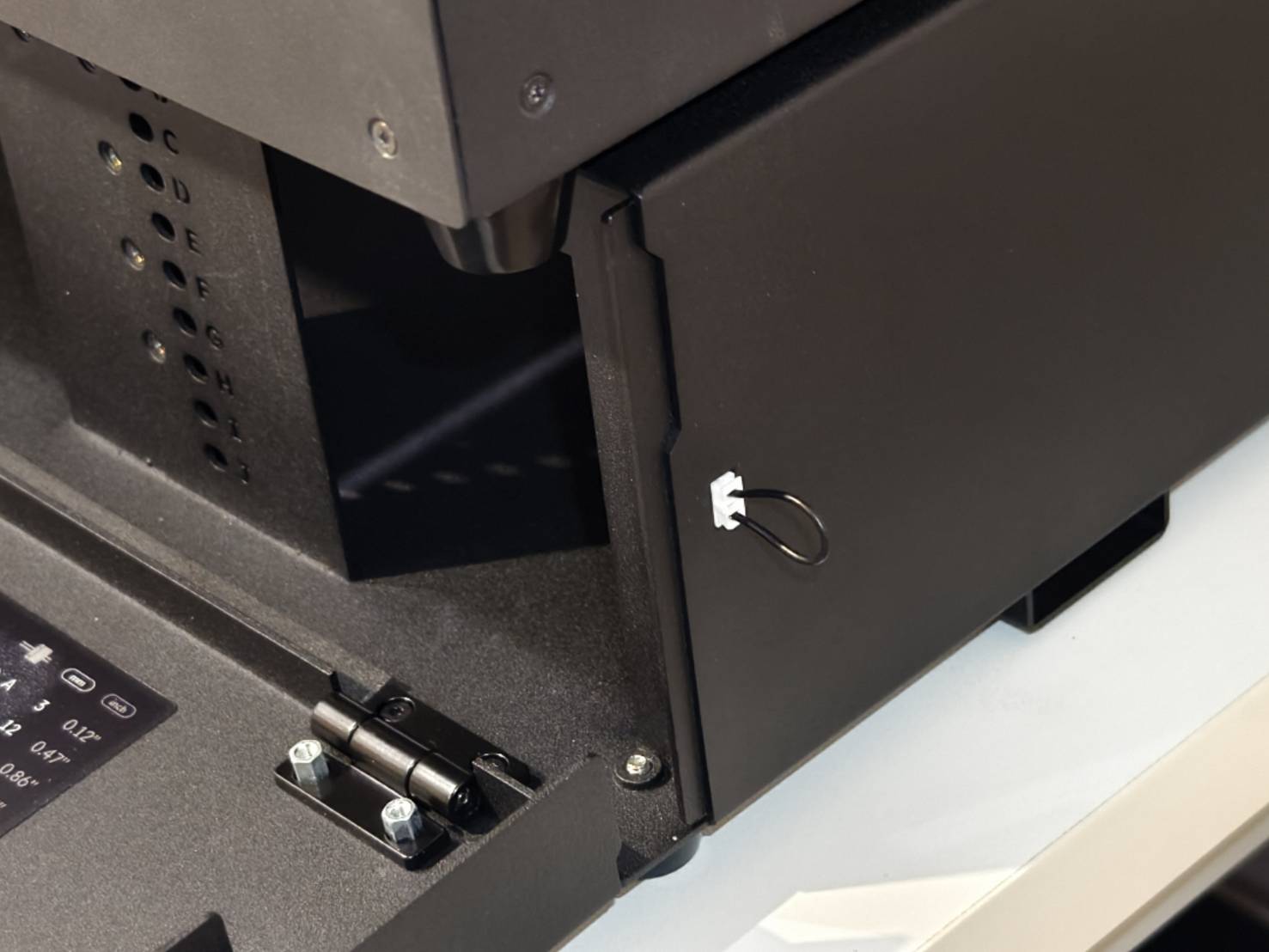

將跳線插入擴充底座，用於自動送料套件或任何需要開啟擴充底座前後蓋板的套件。
#END
