beamo II - 2W IR 紅光雷射套件 - 校正教學

⚠︎ 請確保您的 Beam Studio 和 beamo II 韌體已更新至最新版本。

說明

本文將引導您完成 2W IR 紅外線雷射模組的校正程序。


何時需要進行相機校正
1. 首次使用模組時。
2. 機器移動位置後。
3. 相機預覽畫面與實際雕刻位置有偏差時。

注意：
首次使用相機預覽功能時，必須進行相機校正。

步驟 1 - 確認 Beam Studio 和韌體版本

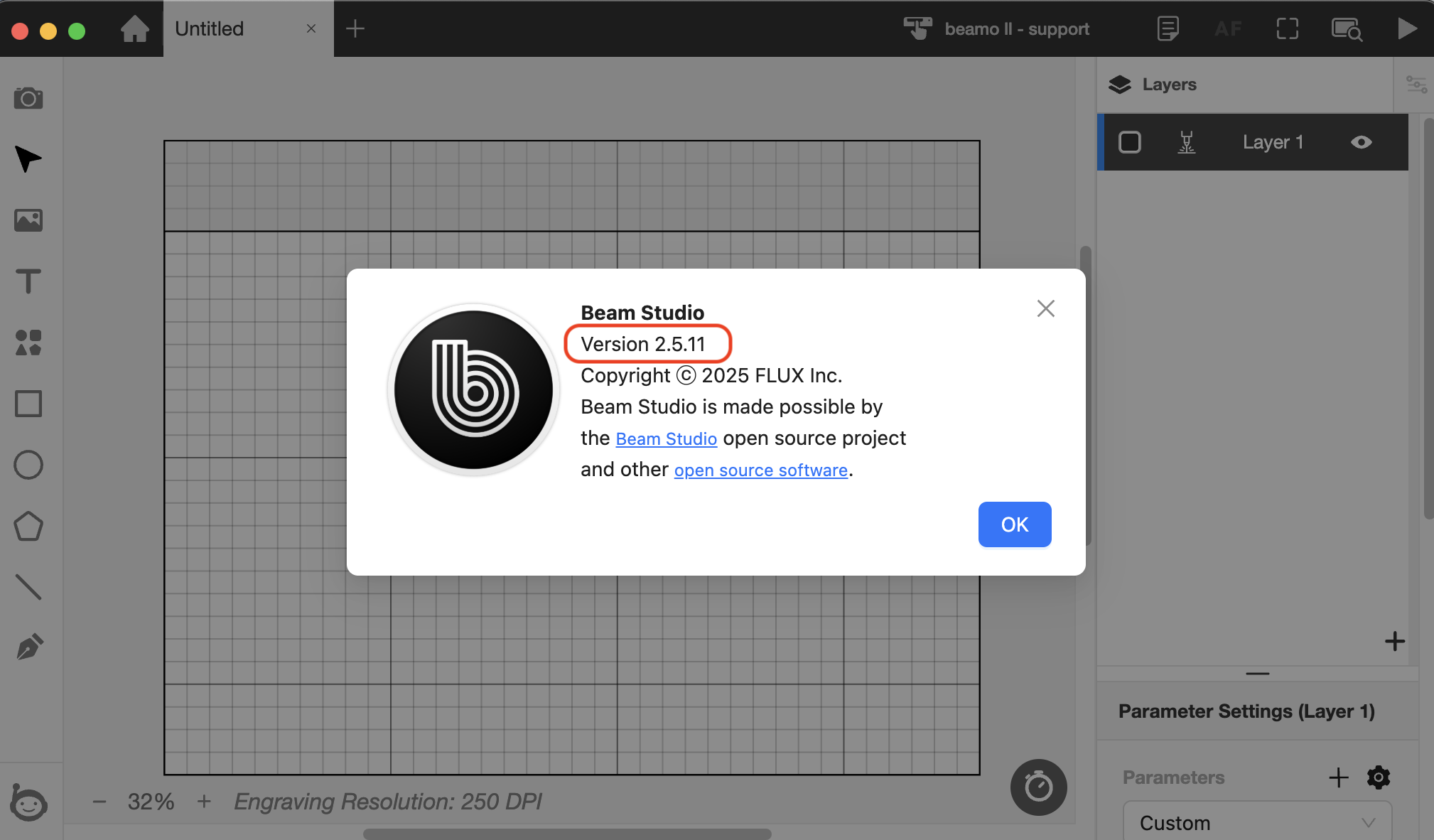

• 所需軟體版本：Beam Studio 2.5.11 或以上版本。（下載連結)


• 所需韌體版本： 6.1.6 或以上版本。（下載連結)

步驟 2 - 準備工作

準備材料：

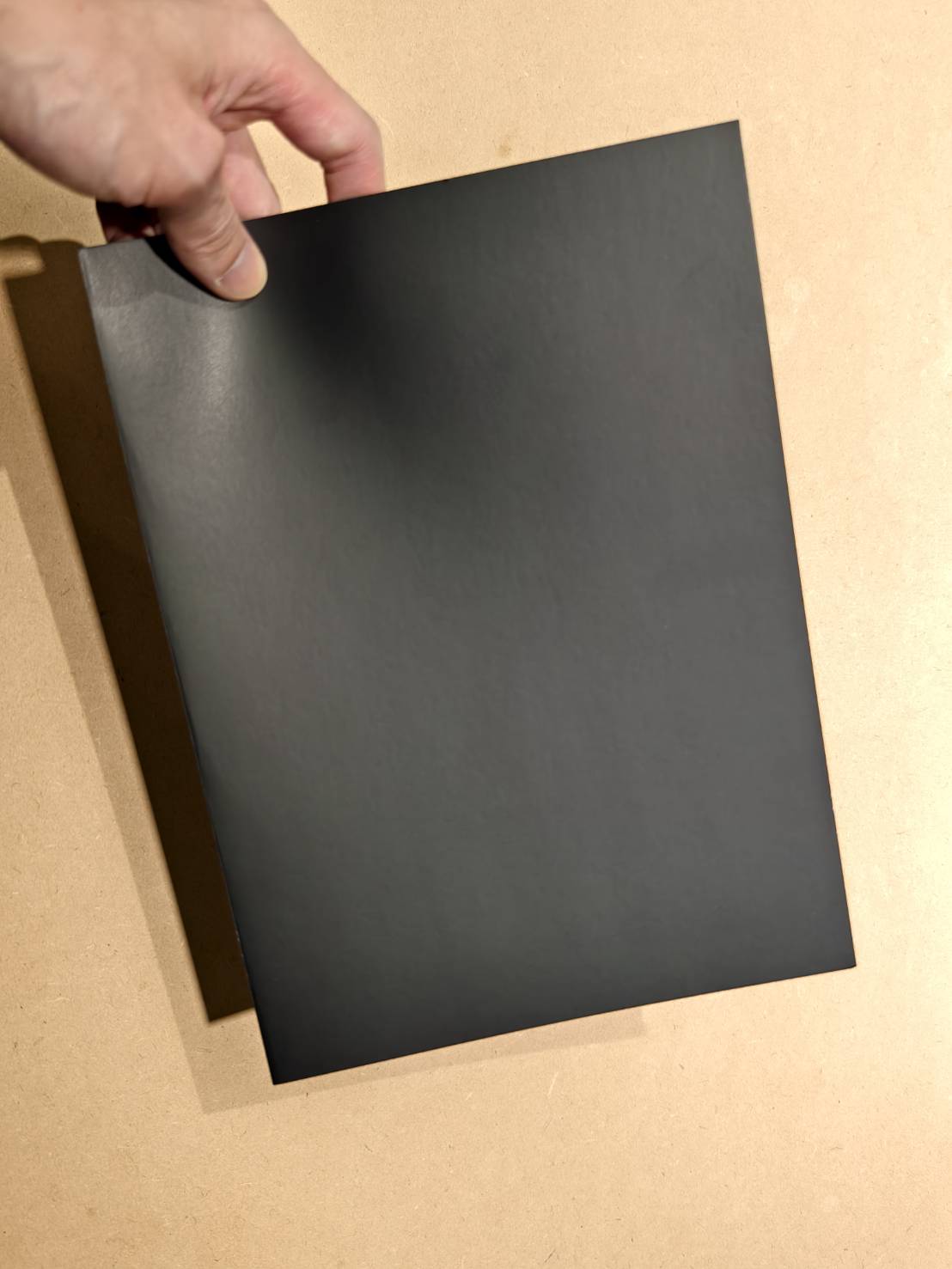

一張 A4 黑色西卡紙、黑色紙張或黑色壓克力板。

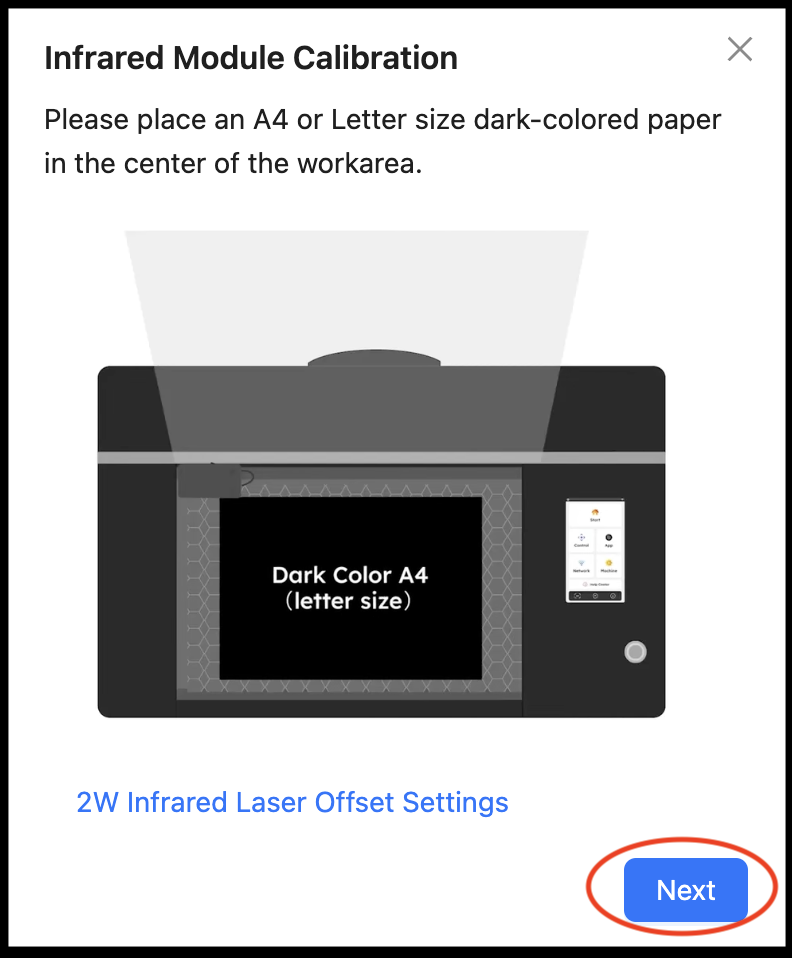

步驟 3 - 放置黑色紙張

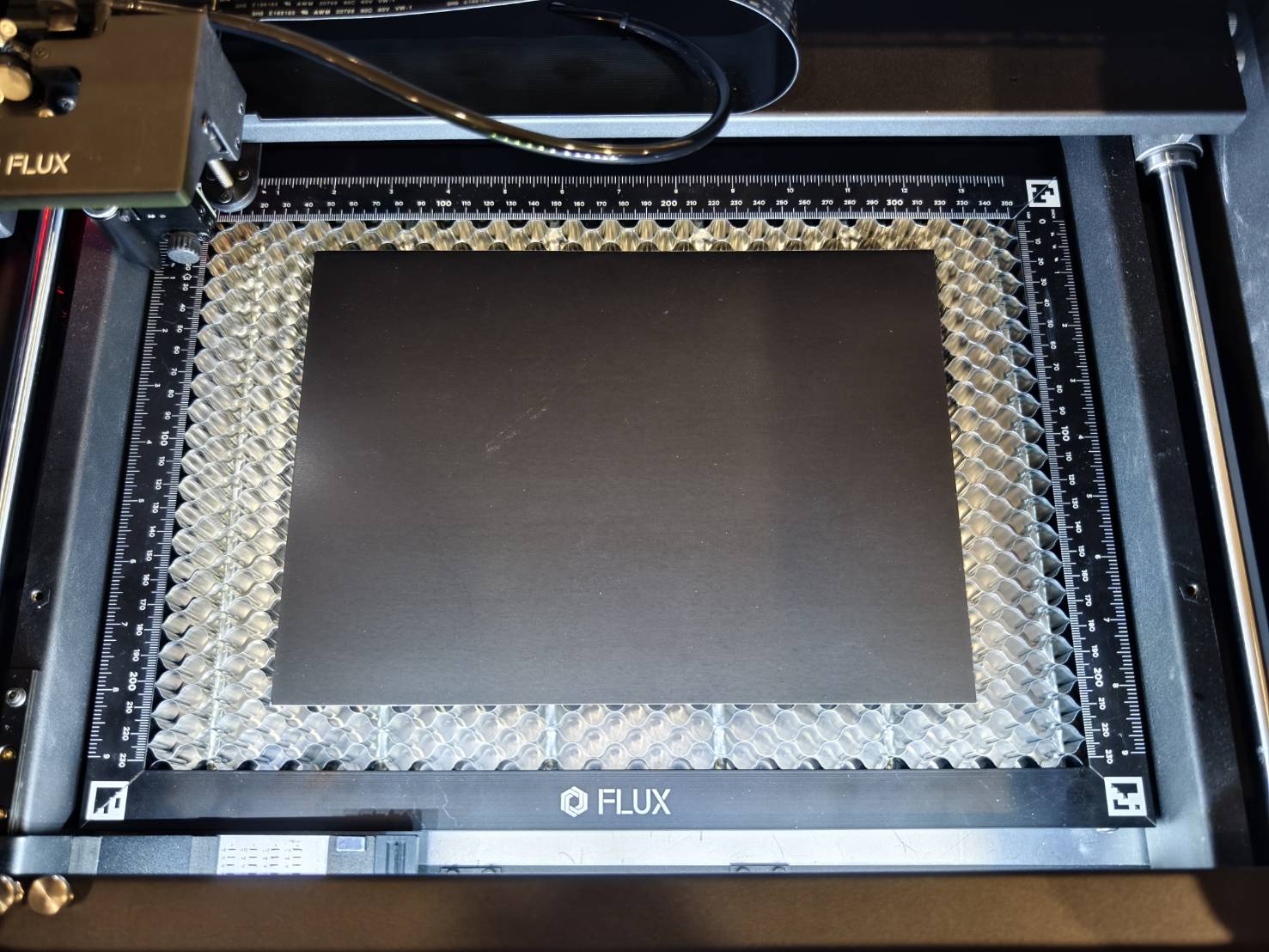

將黑色紙張放置於工作區域中央。

步驟 4 - 執行自動對焦

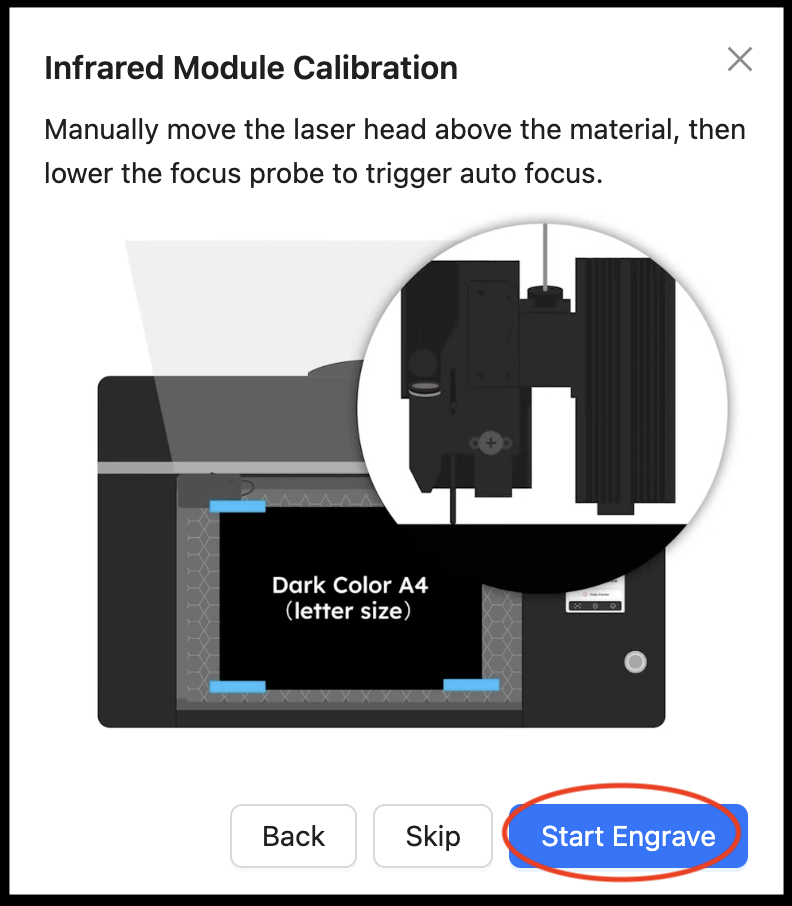

手動移動雷射頭至黑色紙張上方，然後降下對焦探針以觸發自動對焦。
之後，關上門蓋。

步驟 5 - 啟用 2W 紅外線雷射模組

開啟 Beam Studio，連接您的機器，並在文件設定中啟用 2W IR 紅外線雷射

步驟 6 - 提高相機亮度

執行相機預覽，並使用底部的工具調整相機亮度。

步驟 7 - 開始紅外線模組校正

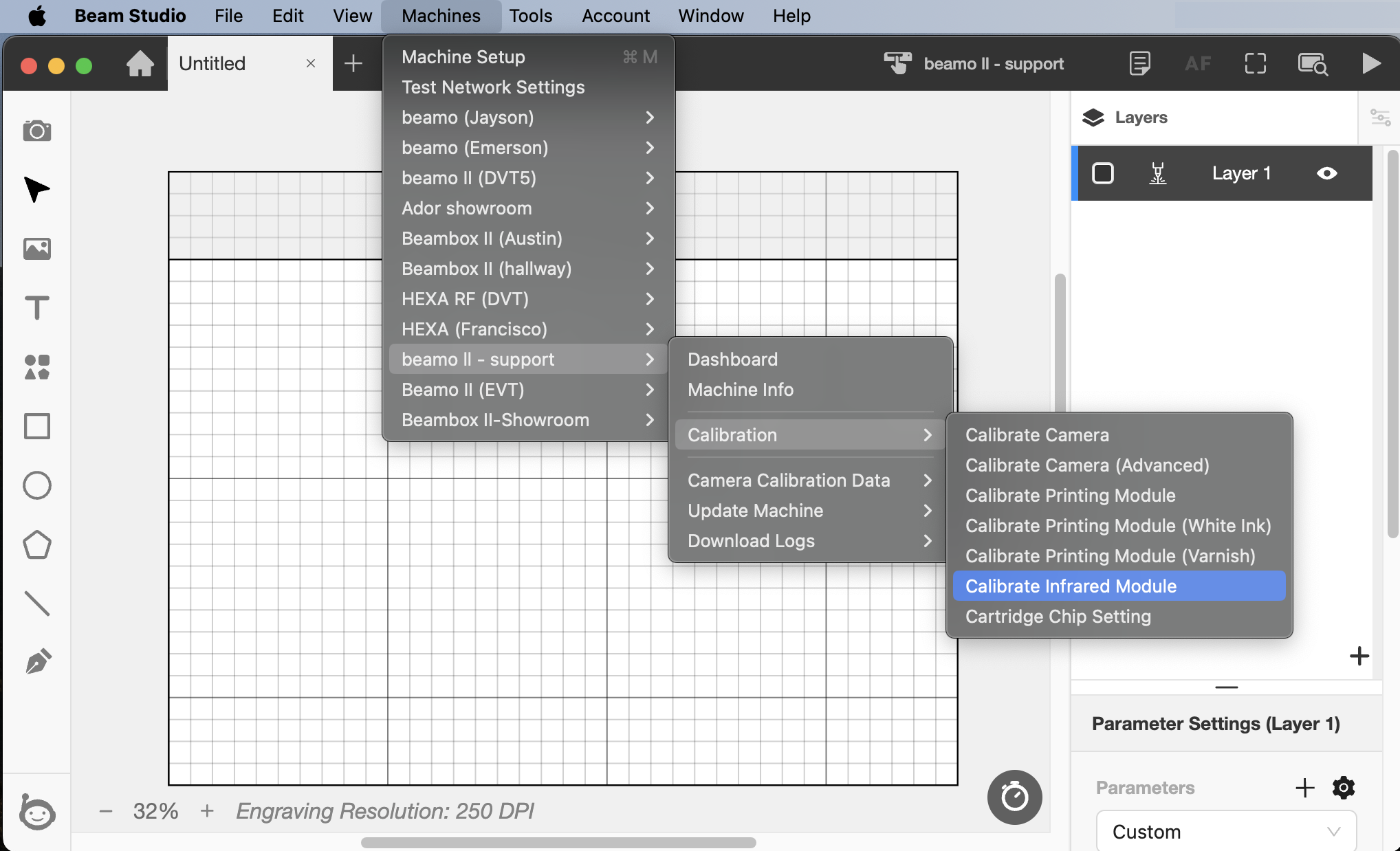

• 在頂部工具列，選擇「機器」>>「機器名稱」>>「校正」>>「校正紅外線模組」。


• 按下「下一步」和「開始雕刻」，機器將自動開始執行程序。

• 黑紙上將雕刻出一個「+」符號。之後會拍攝照片並顯示在軟體上。

步驟 8 - 對齊「+」符號

將紅色「+」符號對齊雕刻的「+」符號。直接拖曳照片或調整 X 與 Y 數值來移動紅色符號。
