beamo II - 主板更換

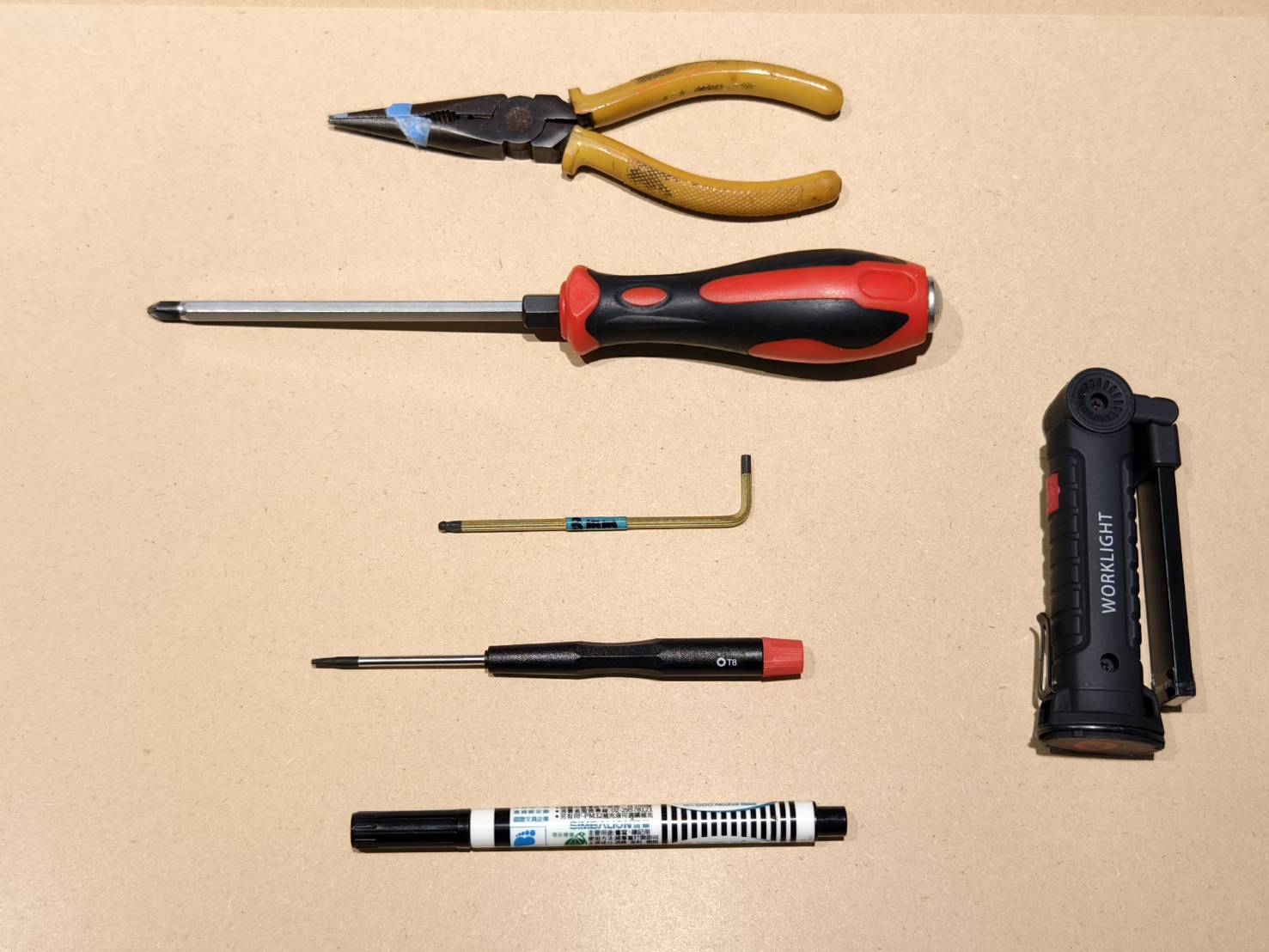

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

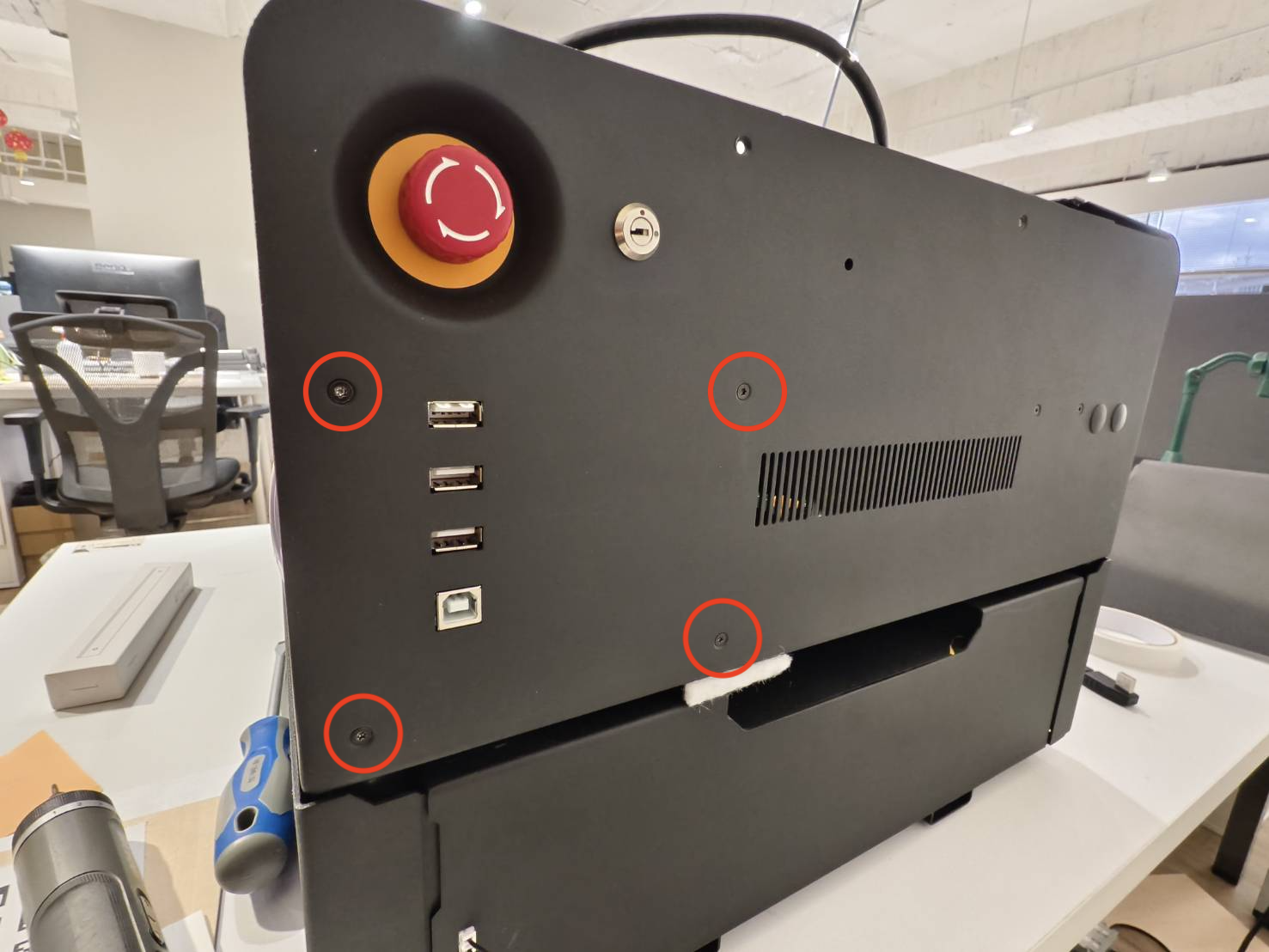

拆下前方金屬外蓋。（T8 星型螺絲 * 10 顆）

步驟 3

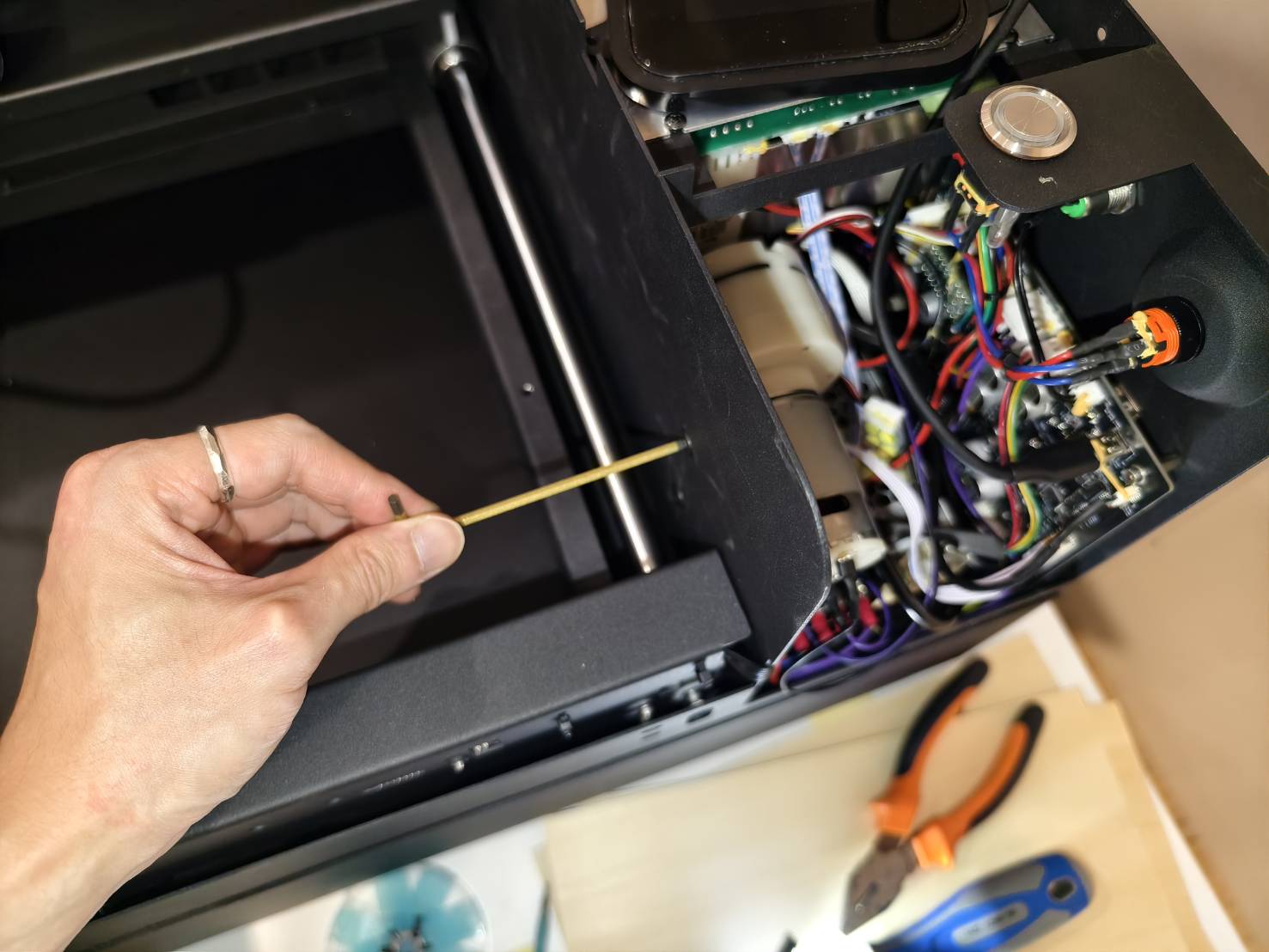

拆下空氣幫浦底座的螺絲。即可卸下空氣幫浦。

步驟 4

• 拆下雷射電源供應器上的四顆螺絲。



• 抬起雷射電源供應器以騰出更多空間。

步驟 5

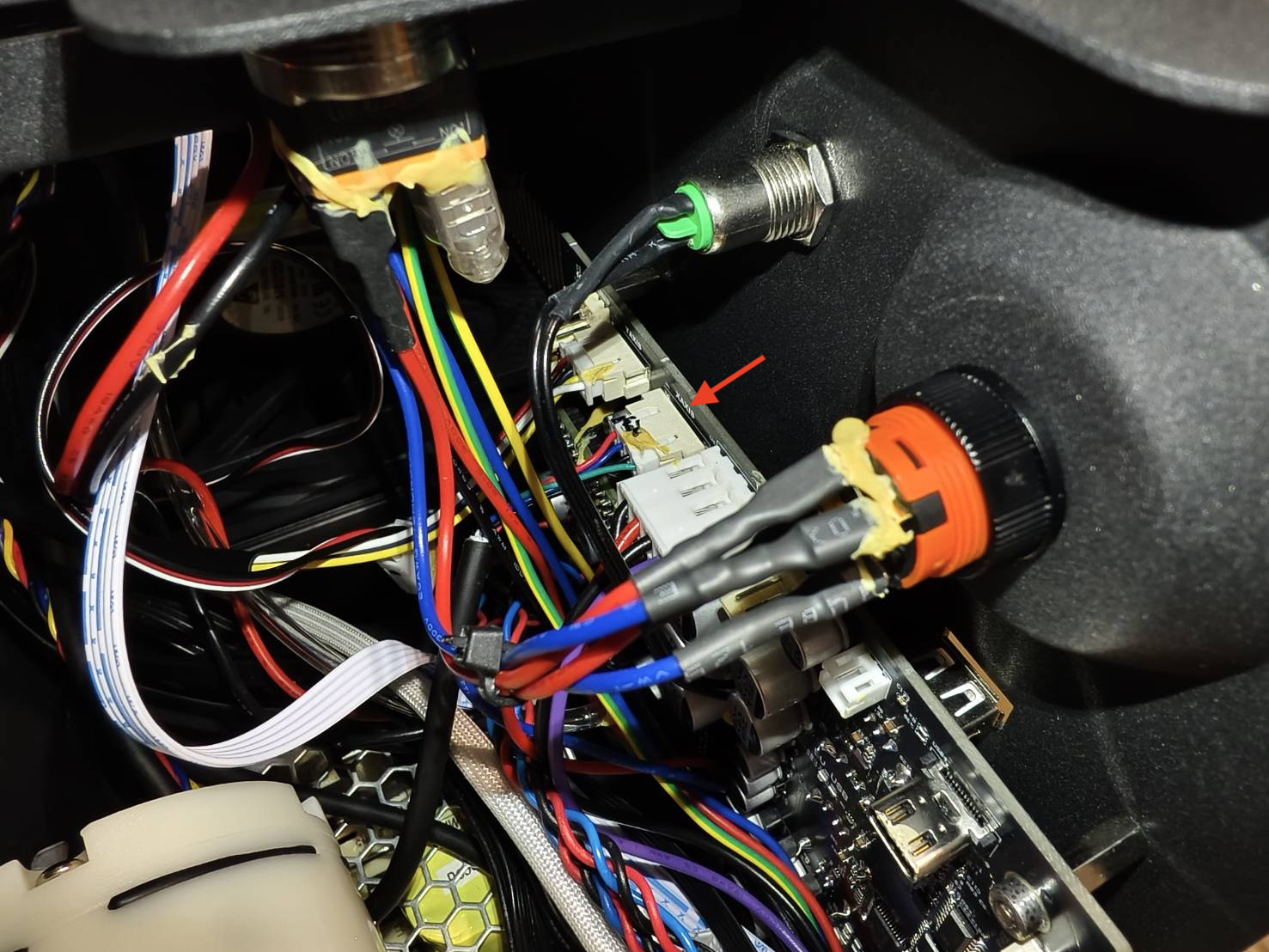

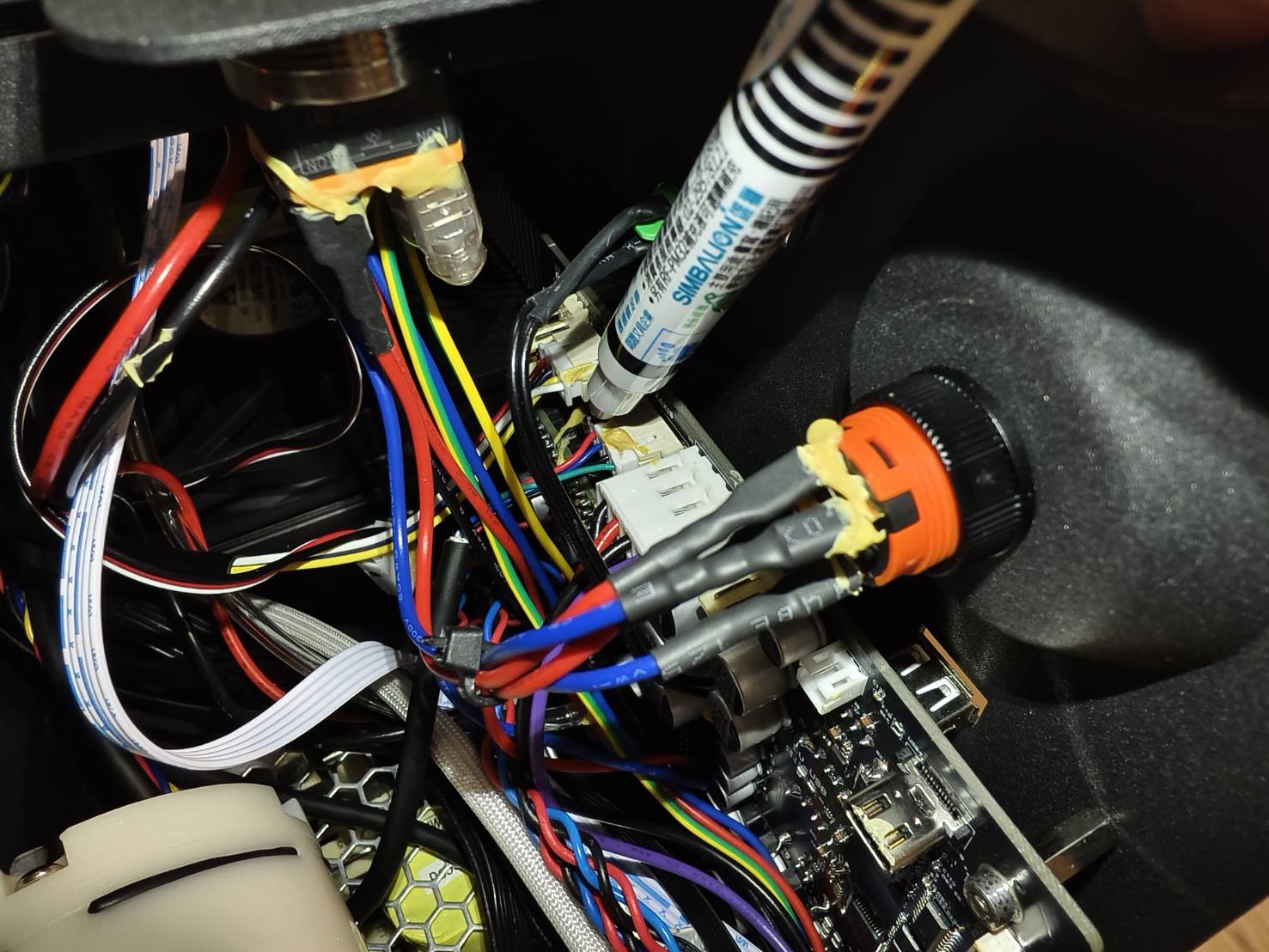

使用記號筆在 X 軸馬達線材上做記號。

步驟 6

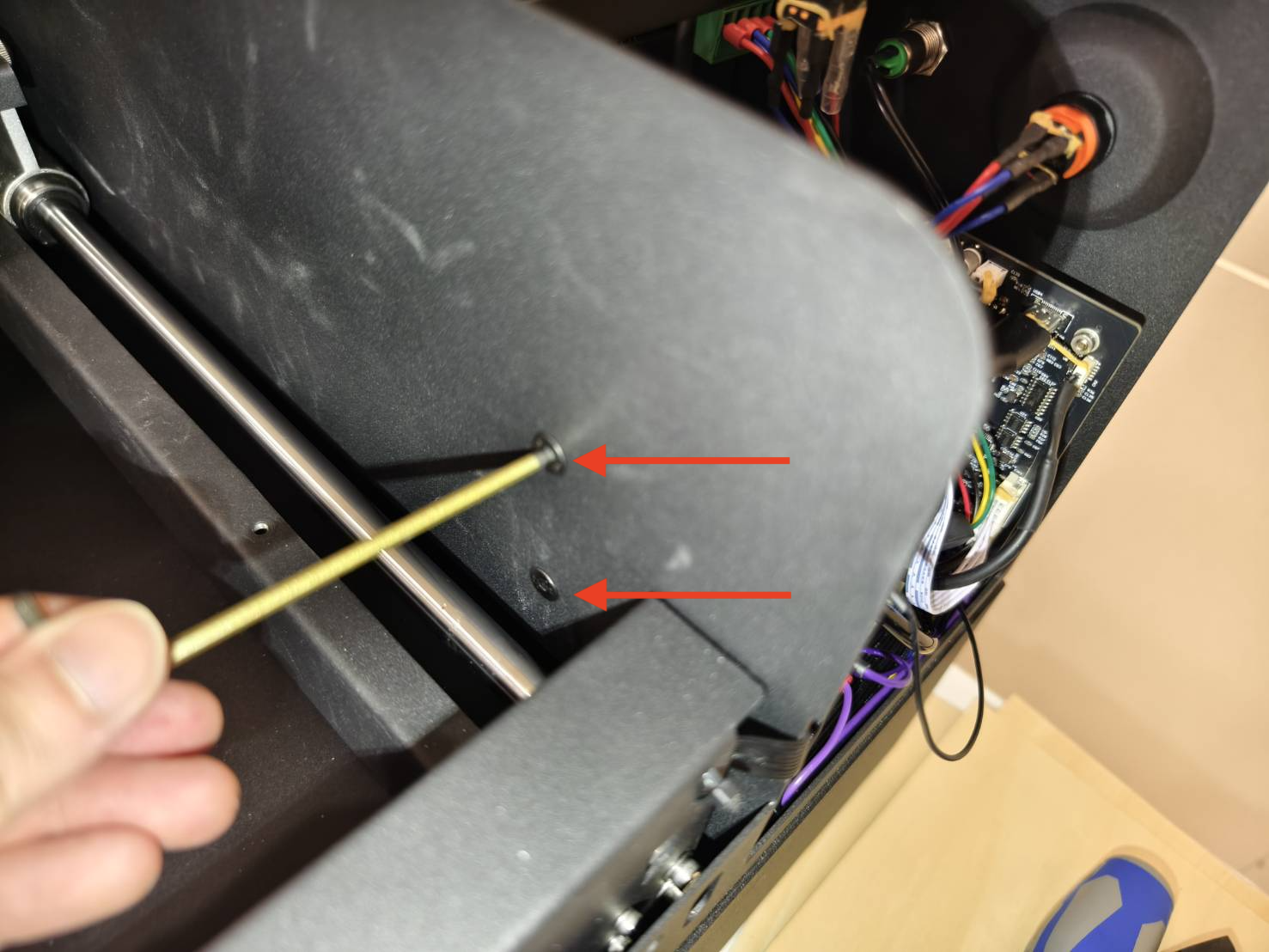

移除機器右側的四顆螺絲以卸下主機板。

步驟 7

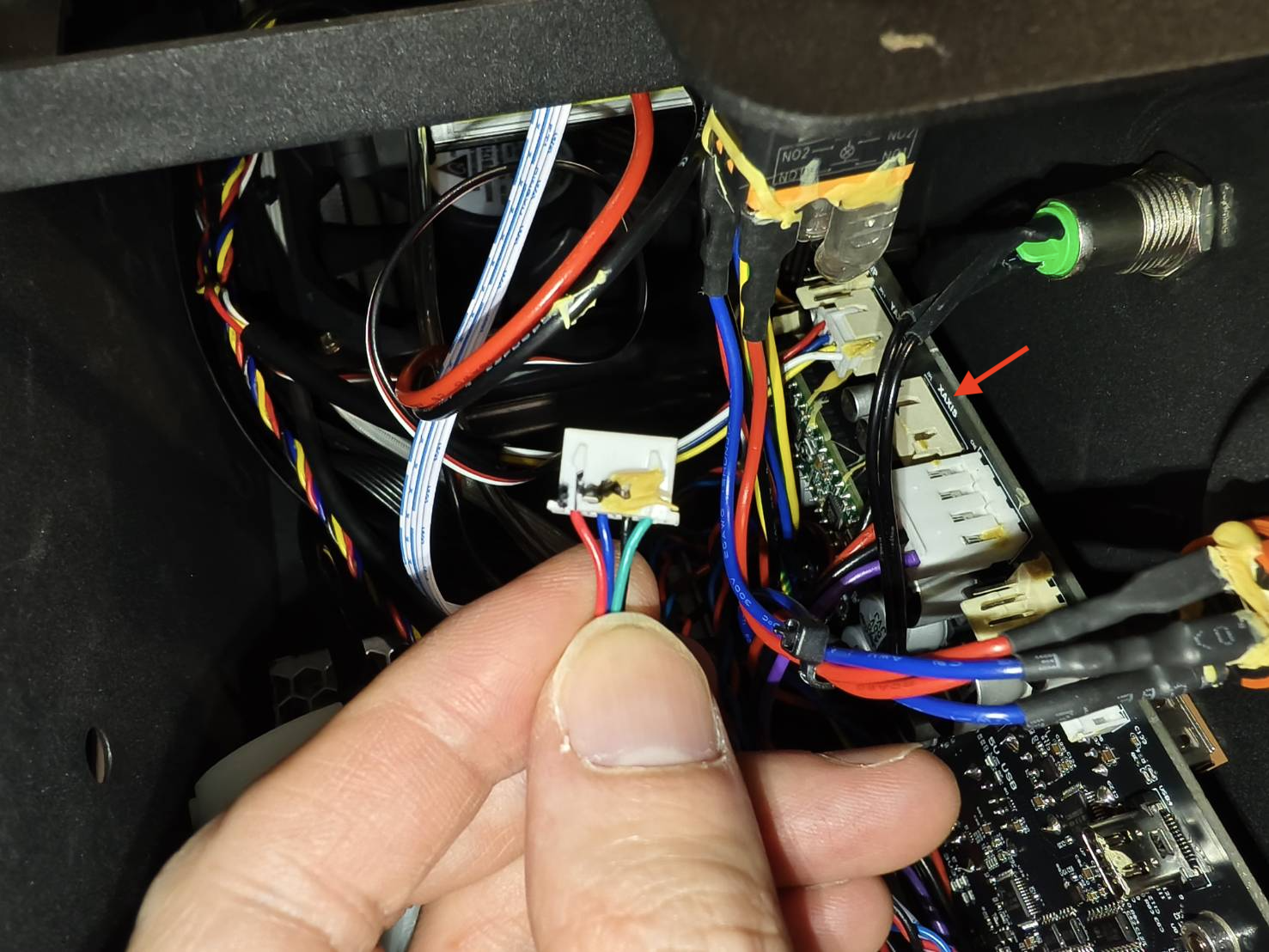

移除主機板上的所有線材，包括透明氣管。

步驟 8

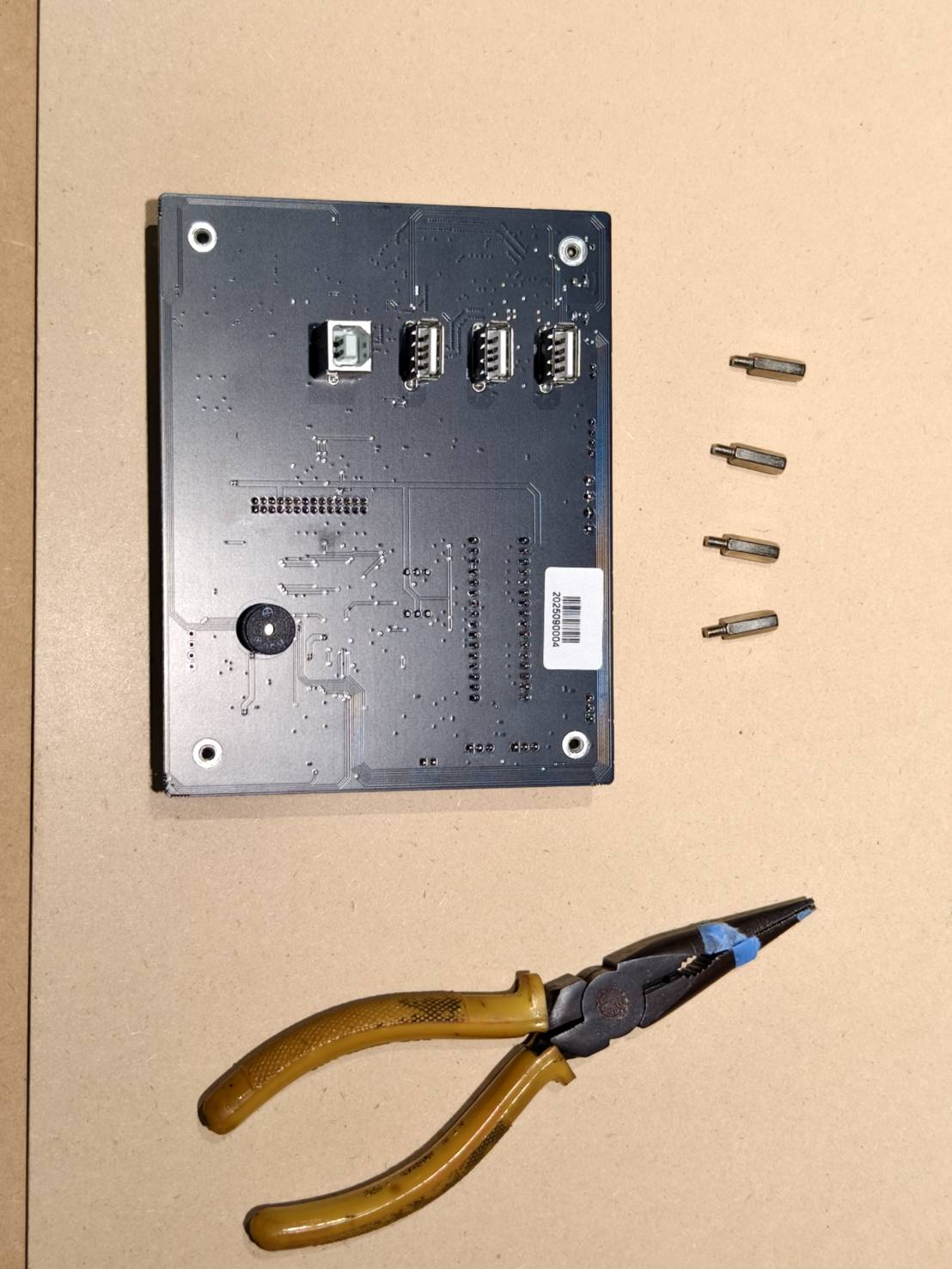

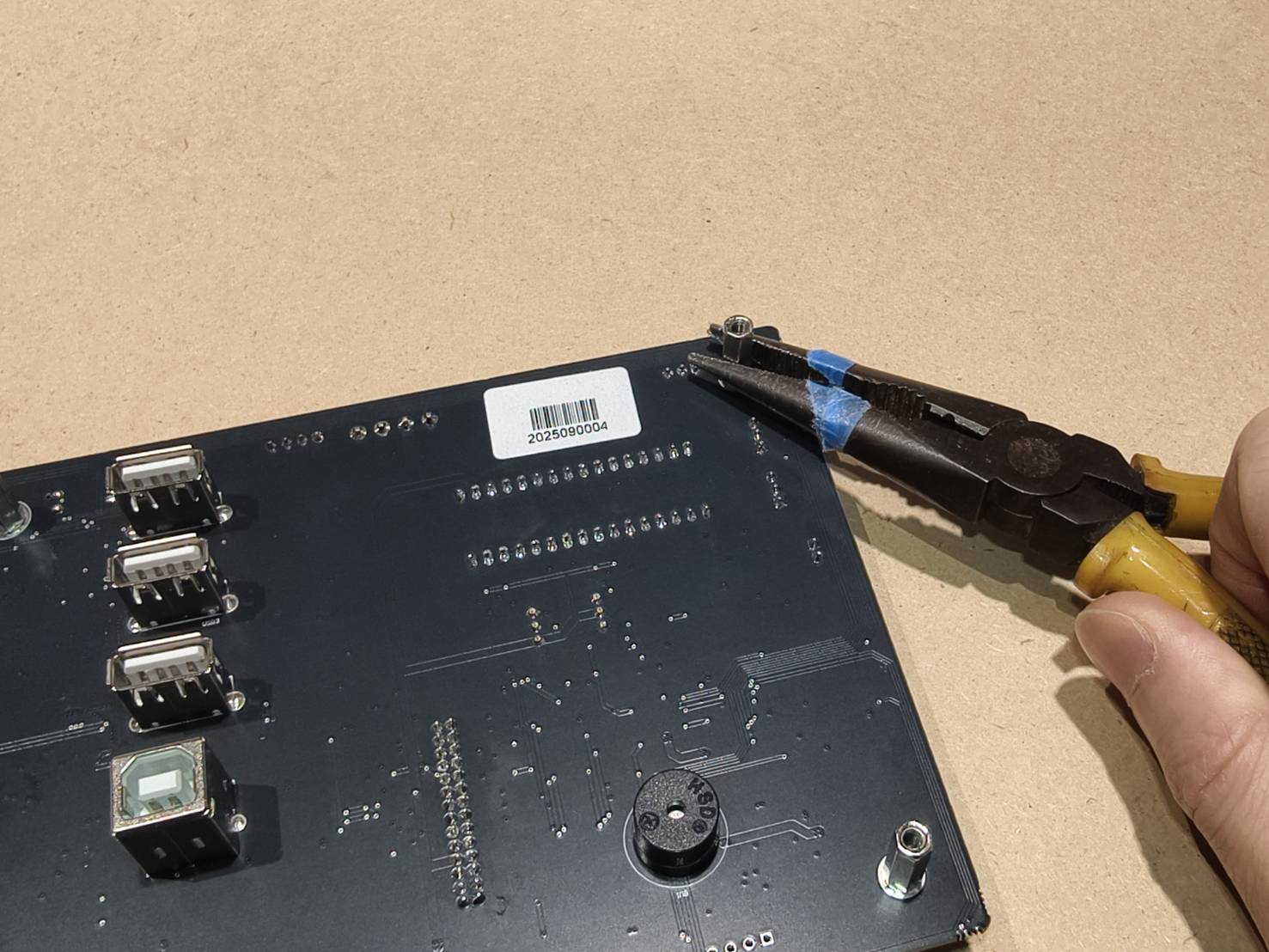

移除主機板背面的四個軸柱。

步驟 9

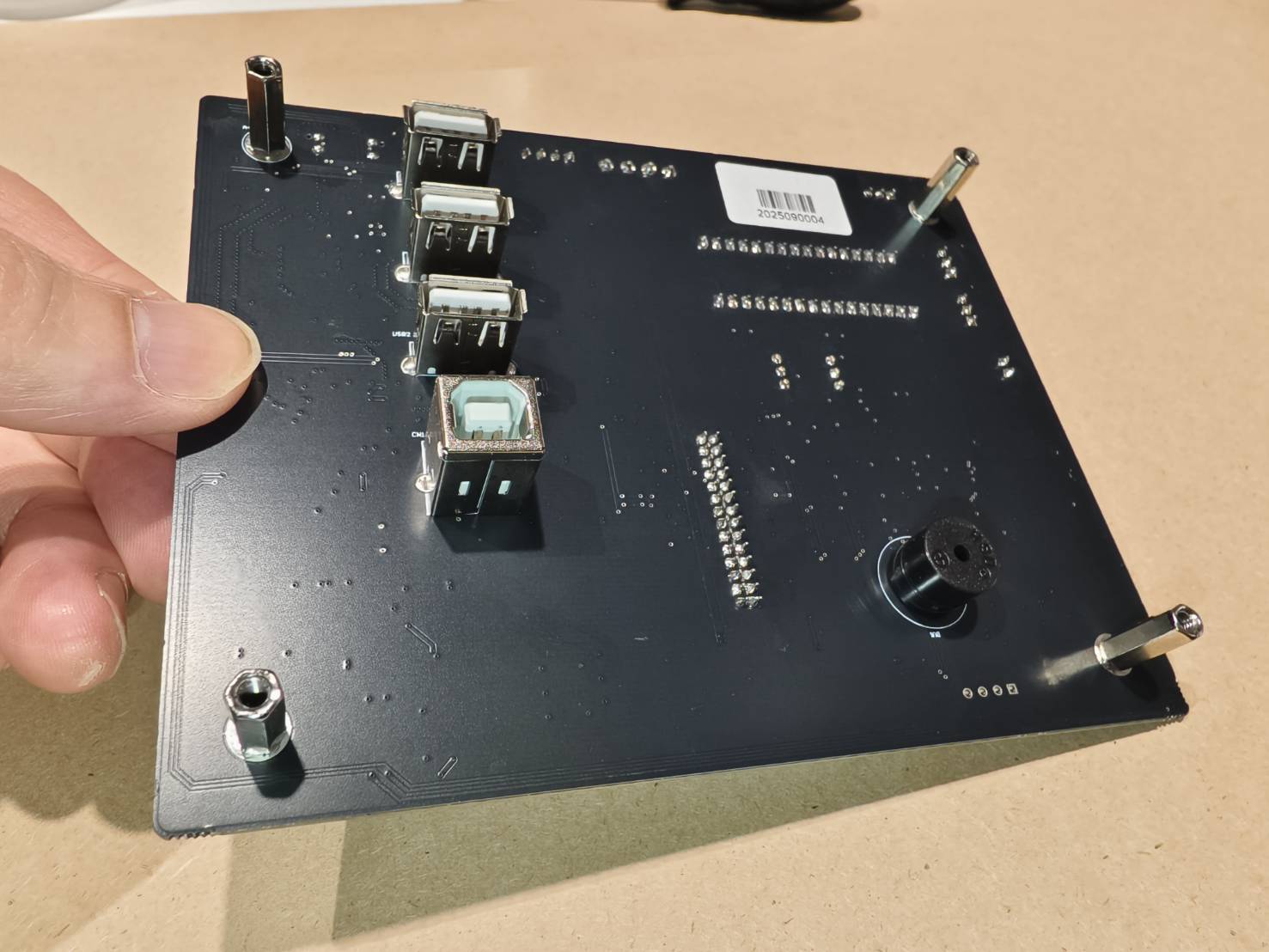

將四個軸柱重新安裝到新的主機板上。

步驟 10

找出 workLed 線材（9-pin）、28-pin 線材和水流計線材。
請先將它們插入主機板，因為在主機板安裝後會很難插入。

步驟 11

盡可能整齊地整理線材，並將未連接的線材拉出。

步驟 12

將主機板鎖固在機器上。

步驟 13

將所有剩餘的線材連接到主機板。

步驟 14

• 將電源供應器放回原位。
  （如果您有將手電筒放在裡面，請記得取出。）

• 使用四顆螺絲固定電源供應器。

步驟 15

將氣泵安裝在機架上。

步驟 16

將 Type-C 連接線插入主機板。確保連接線上的白點朝下。

步驟 17

安裝前方金屬蓋板。確保 Type-C 連接線的白點如影片所示朝上。
