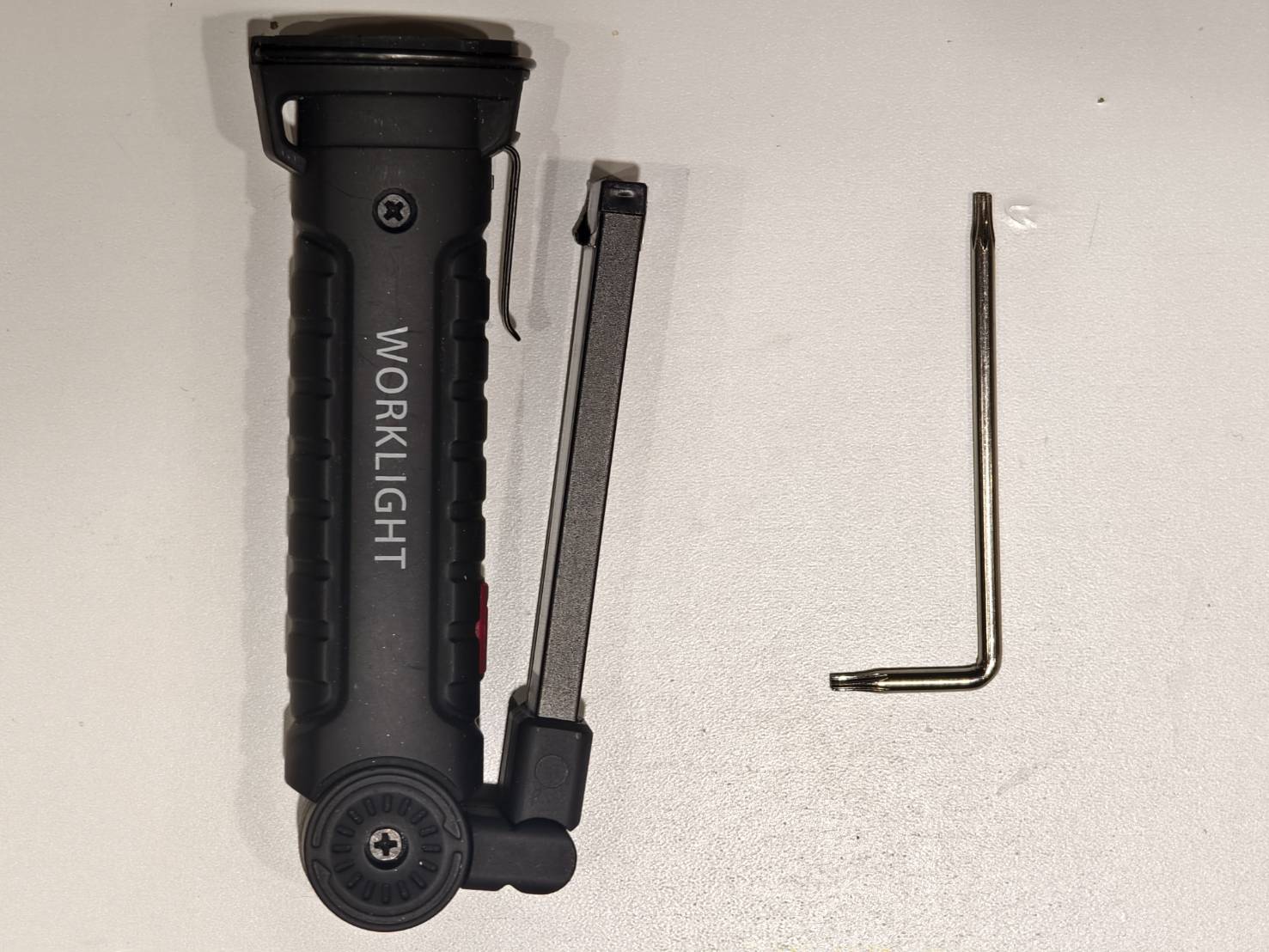

工具
| 1 | L型 T8 星型六角扳手 |
| 2 | 手電筒 |
步驟 1
關閉機器電源,並拔除電源線。
步驟 2
移除 X 軸控制板的螺絲。(T8 星型螺絲 × 3 顆)
步驟 3
拔除 28-Pin 排線與相機排線。
(請注意有兩條排線需要拔除。若施力過大,可能會同時拔除兩條排線,但這是可以接受的。)
步驟 4
從 X 軸控制板上拔除 FPC 排線。此時即可完全移除 X 軸控制板。
步驟 5
將 FPC 排線連接至新的 X 軸控制板。
步驟 6
將 28-Pin 排線與相機排線插入 X 軸控制板。
(請確認 28-Pin 排線已確實插入 X 軸控制板。)
步驟 7
鎖上三顆 T8 螺絲以固定 X 軸控制板。
#END
