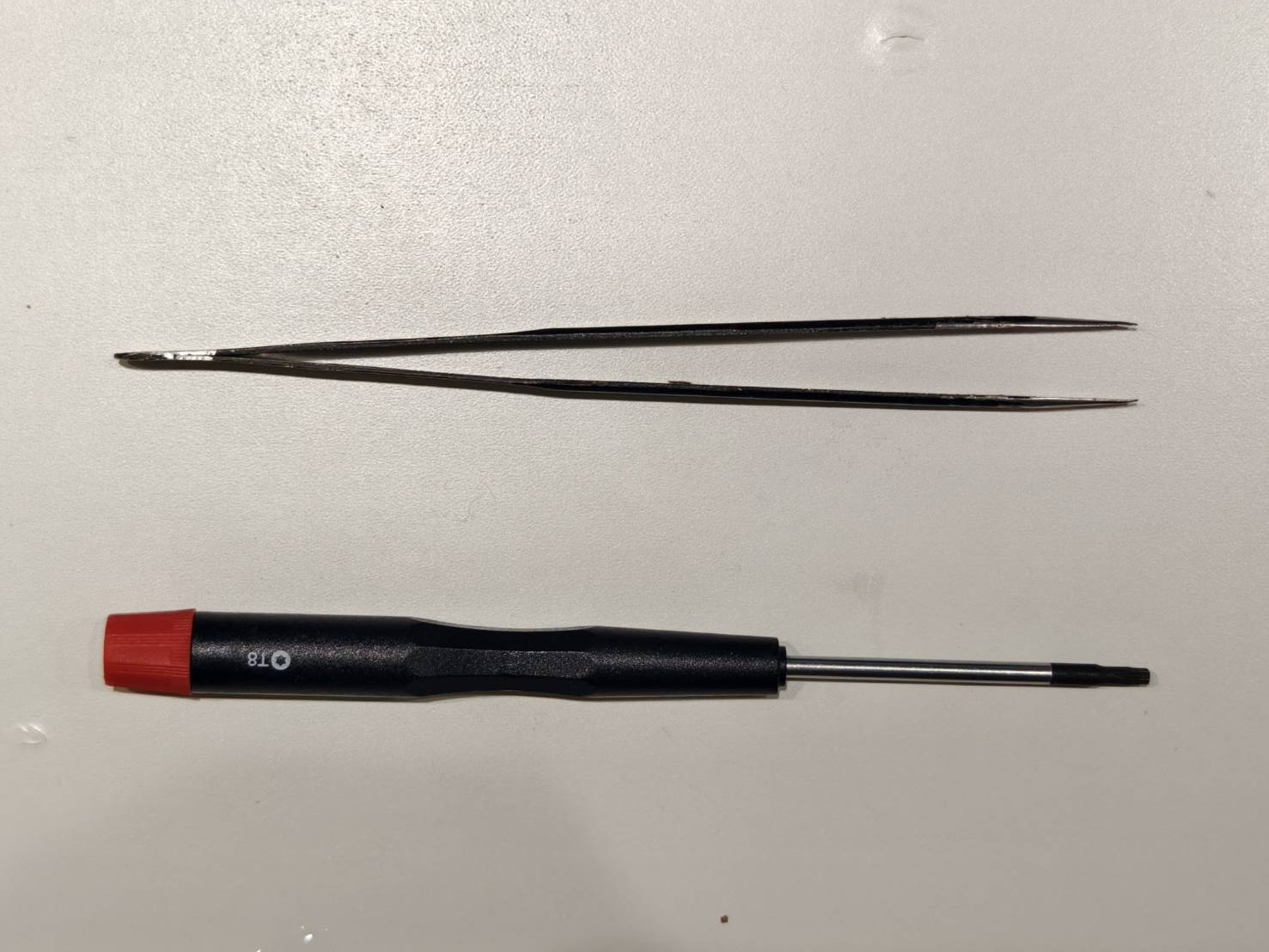

工具
| 1 | T8 星型螺絲起子 |
| 2 | 鑷子 |
步驟 1
關閉機器電源，並拔除電源線。
步驟 2
從雷射頭頂部拆下氣管。
步驟 3
移除這四顆螺絲。
步驟 4
拔除 Z 軸馬達排線（4-pin）。
步驟 5
拆下相機排線（小型金色扁平排線）。請注意，必須先開啟排線插槽上的鎖扣。
步驟 6
拆下 X 軸 34-pin 扁平排線。請注意，必須先開啟排線插槽上的鎖扣。
步驟 7
如果氣管擋住電路板或電路板黏附在氣管上，請整理氣管。
拔除 20-pin 排線，即可將電路板完全從系統中取出。
步驟 8
將 20-pin 排線插入新的電路板。
步驟 9
插入 X 軸 34-pin 扁平排線。確認排線插槽上的鎖扣已確實鎖緊。
步驟 10
插入相機排線（小型金色扁平排線）。確認排線插槽上的鎖扣已確實鎖緊。
步驟 11
將 Z 軸馬達線（4-pin）插入電路板。
步驟 12
使用四顆 T8 星形螺絲固定電路板。
步驟 13
將氣管重新連接至雷射頭。
#END
